Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mercedes-Benz E-Class
День Четвертый.

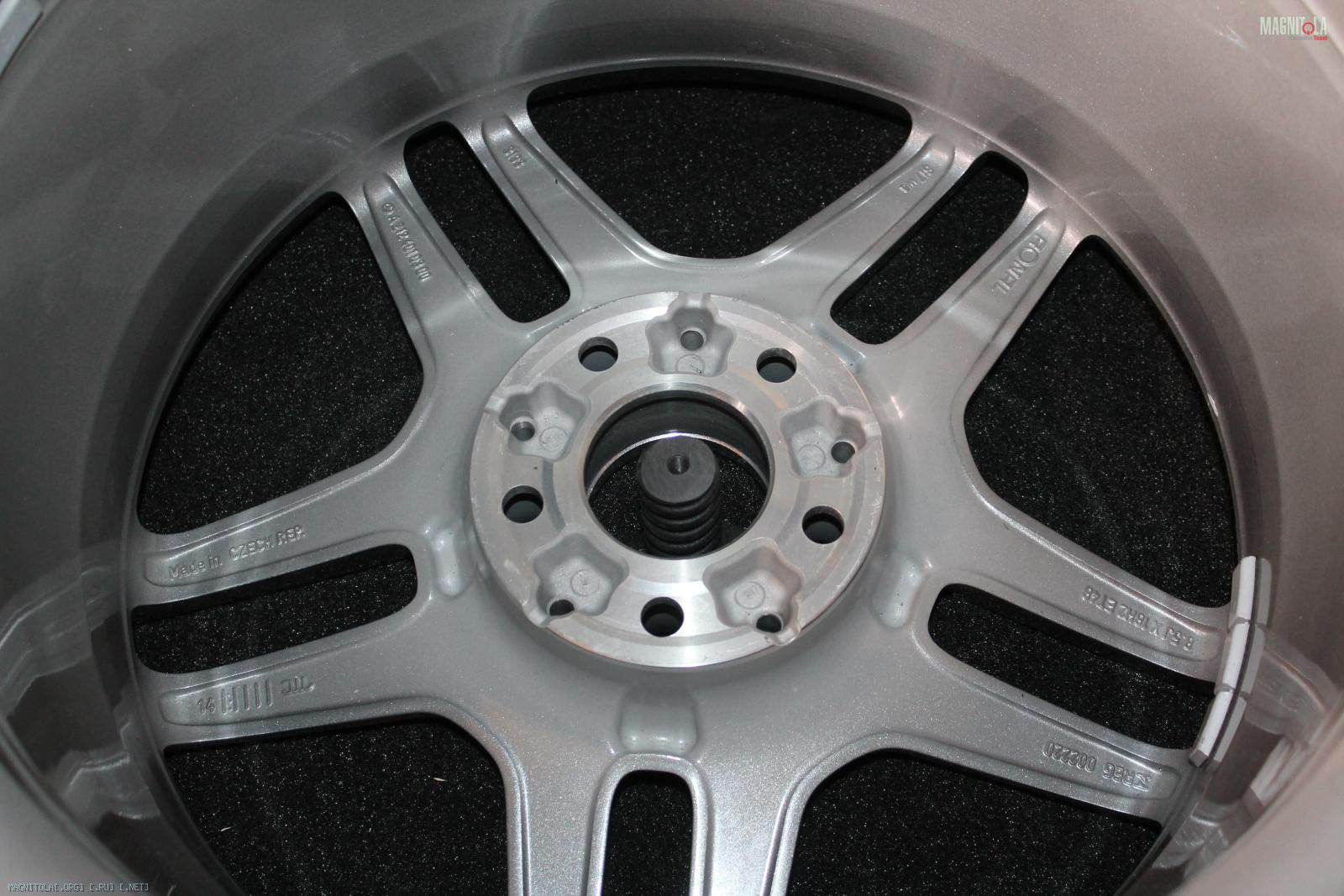

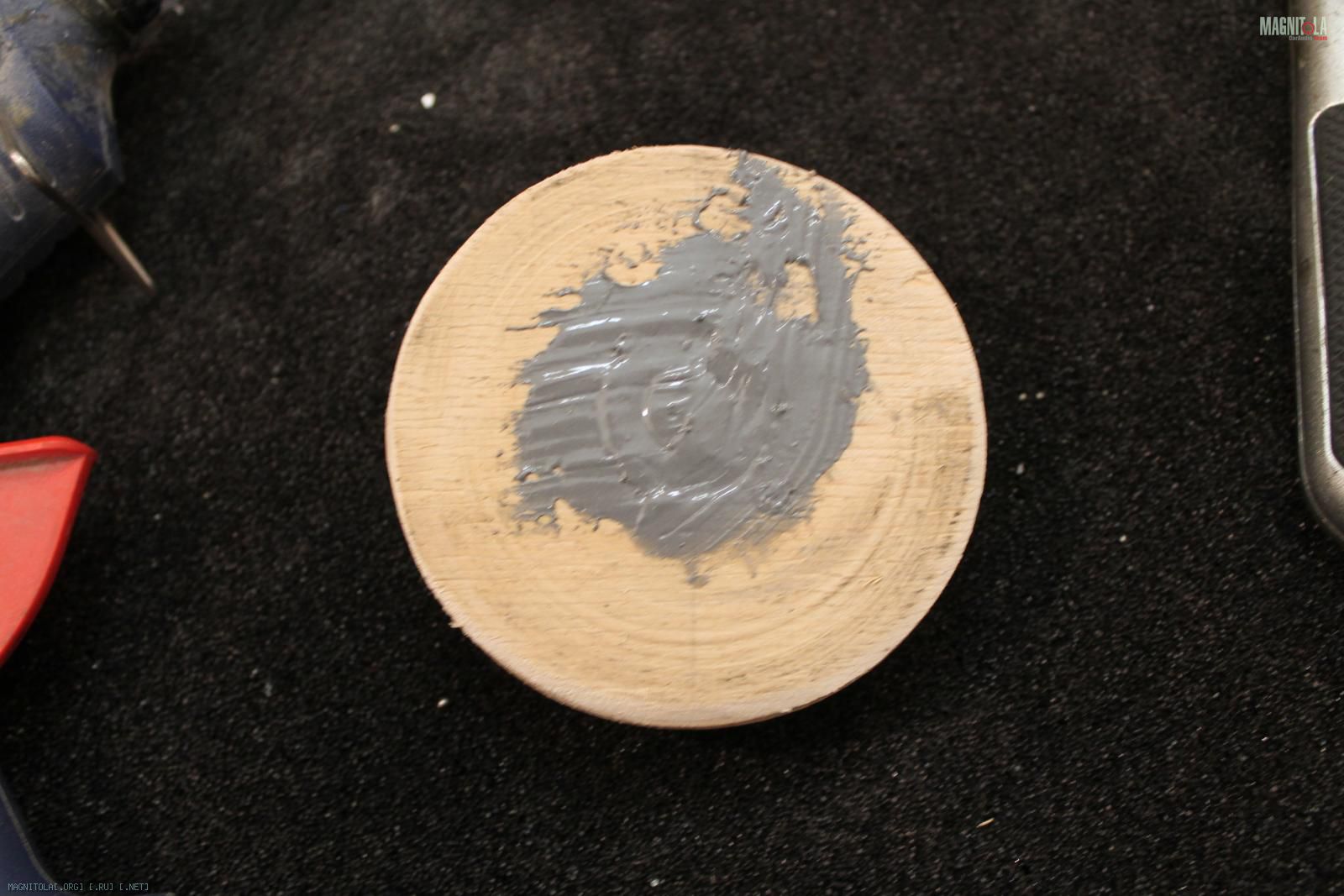

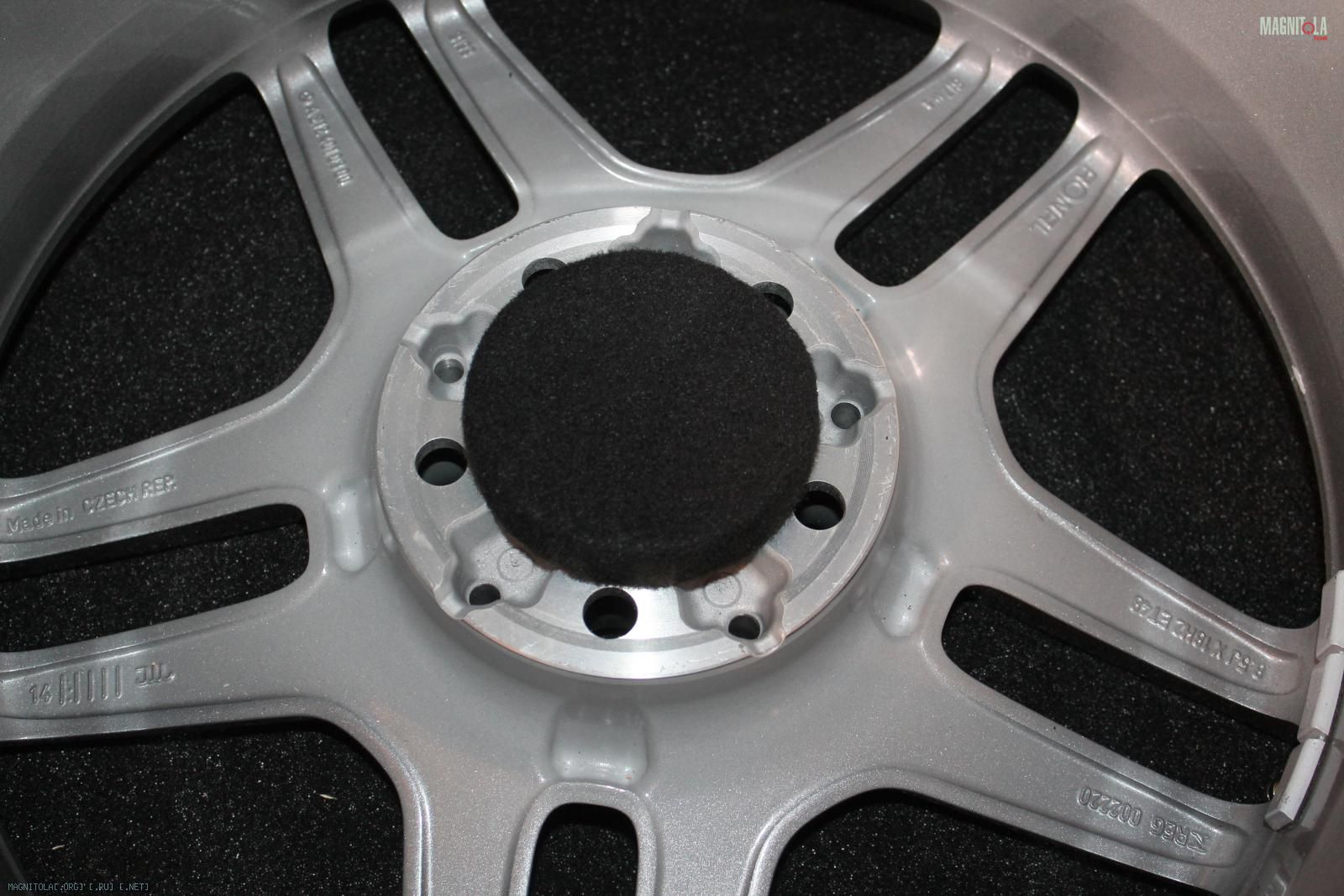

Рукоятка для крепления запаски с болтом м8
Вложение 740800 Вложение 740802 Вложение 740804

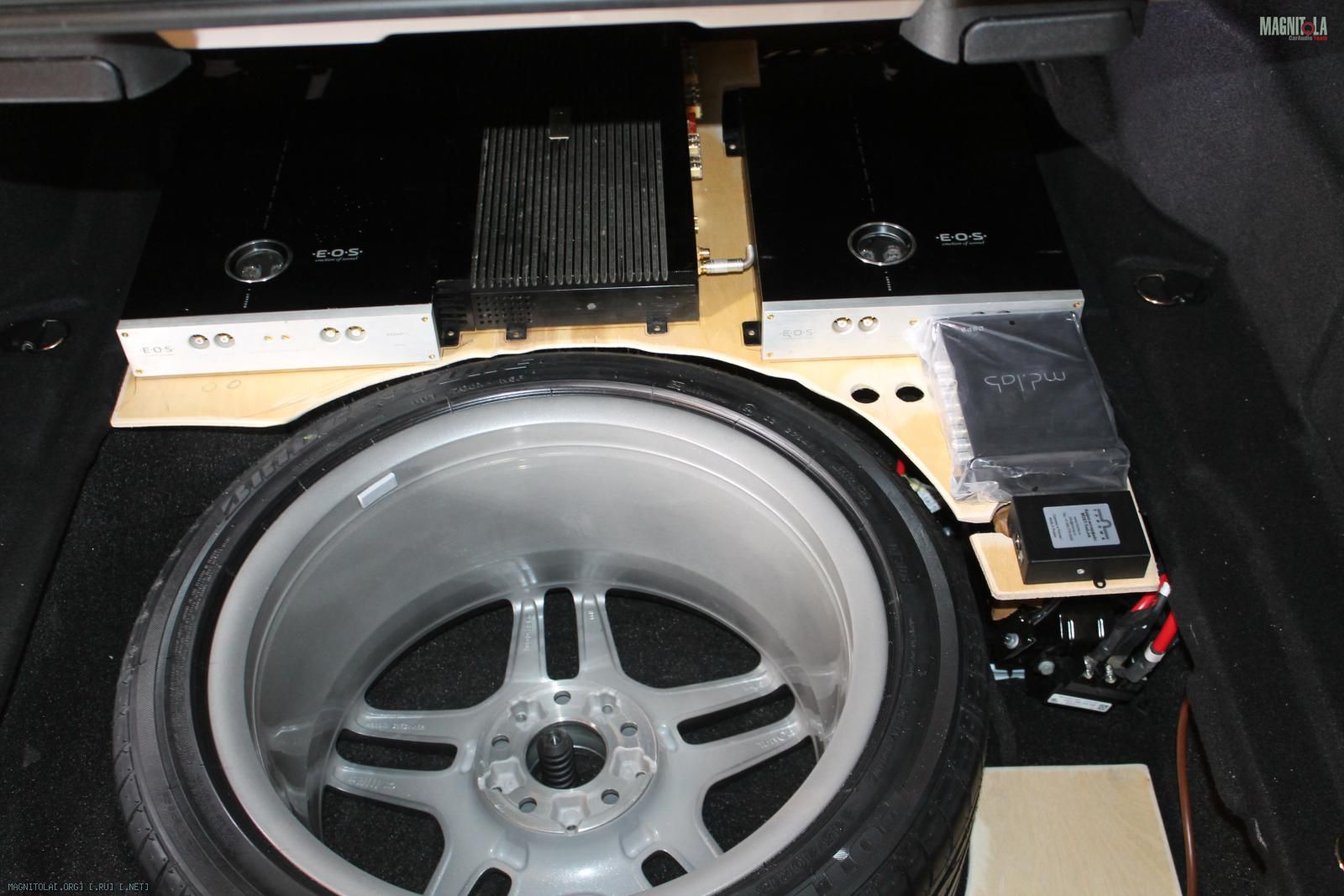

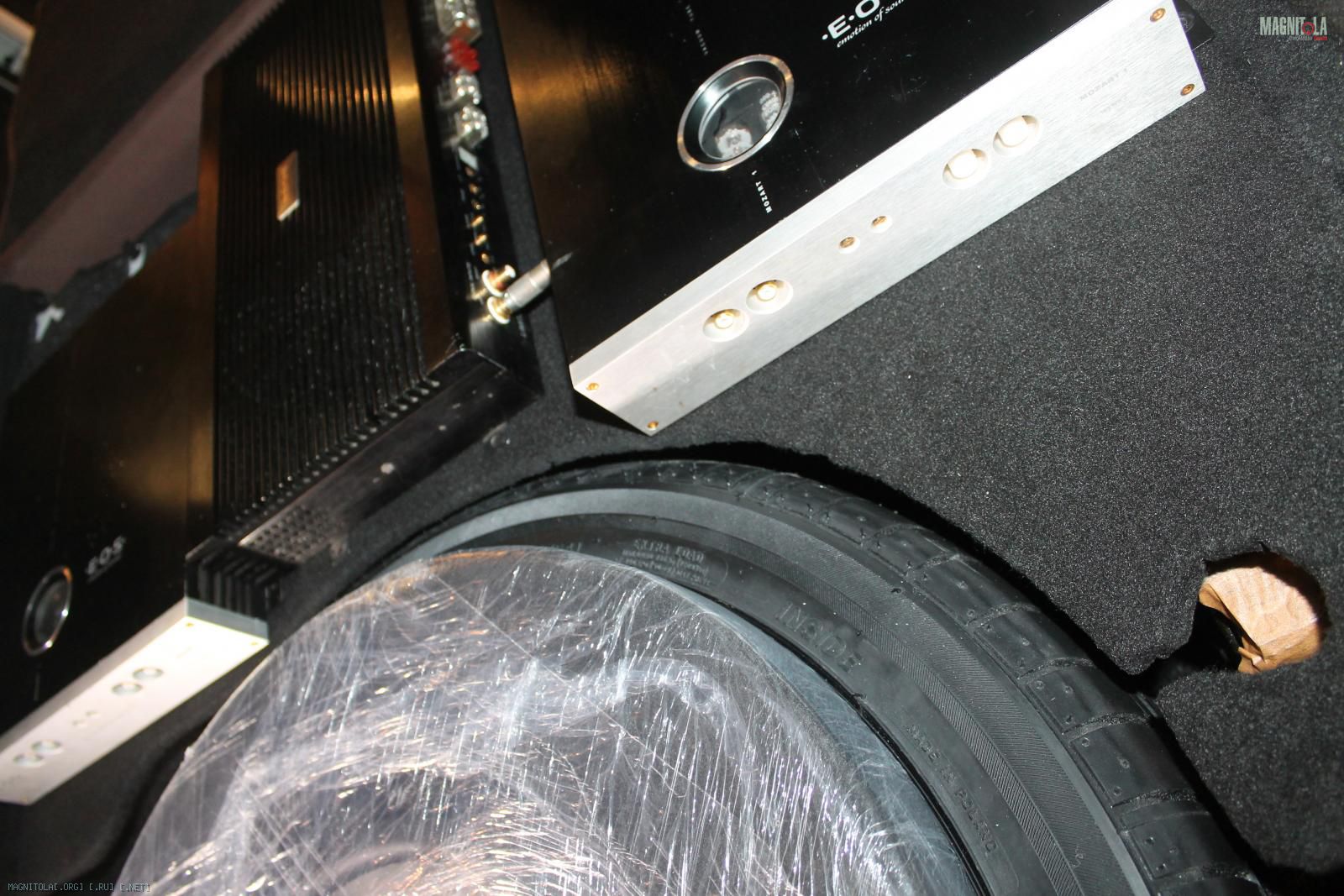

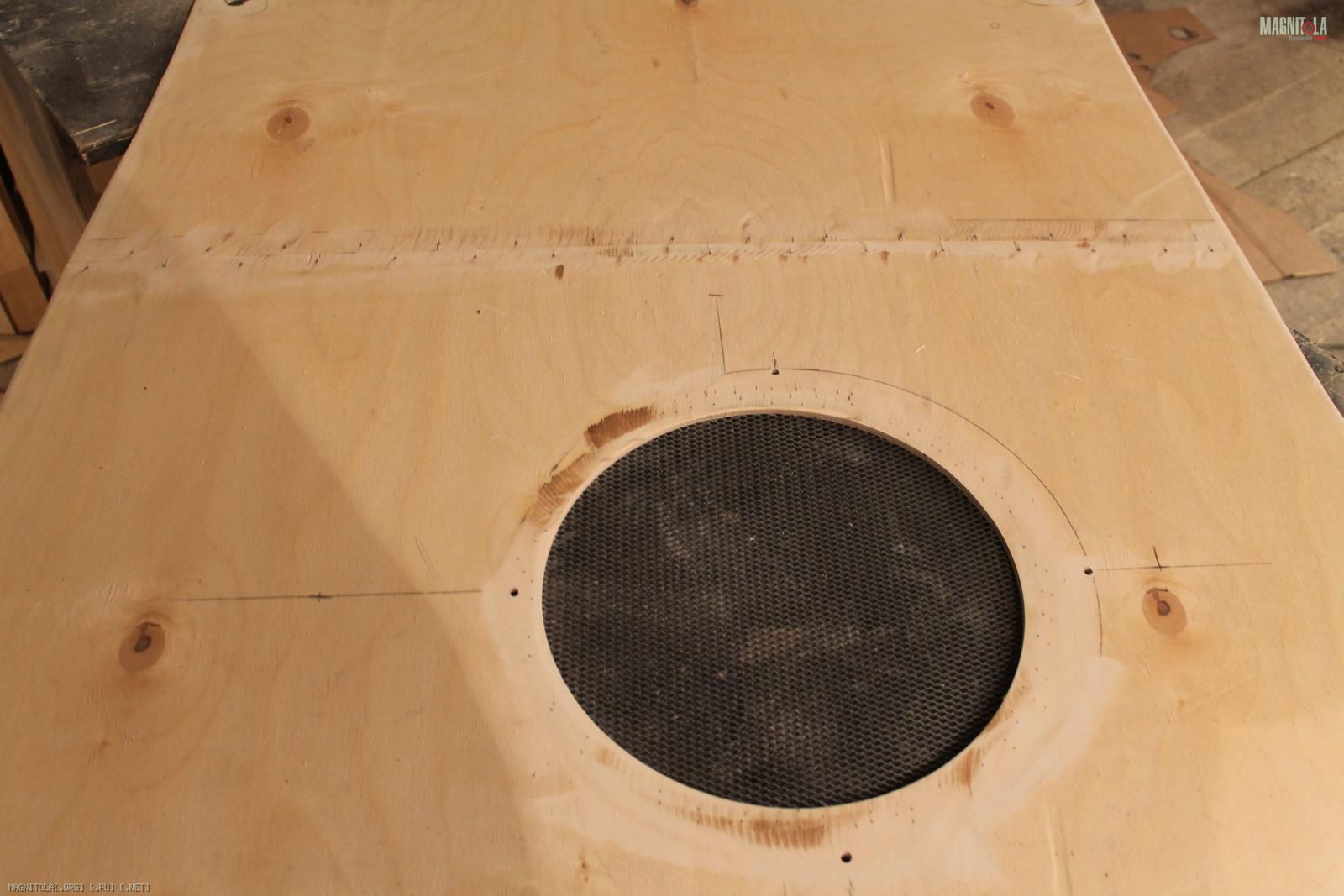

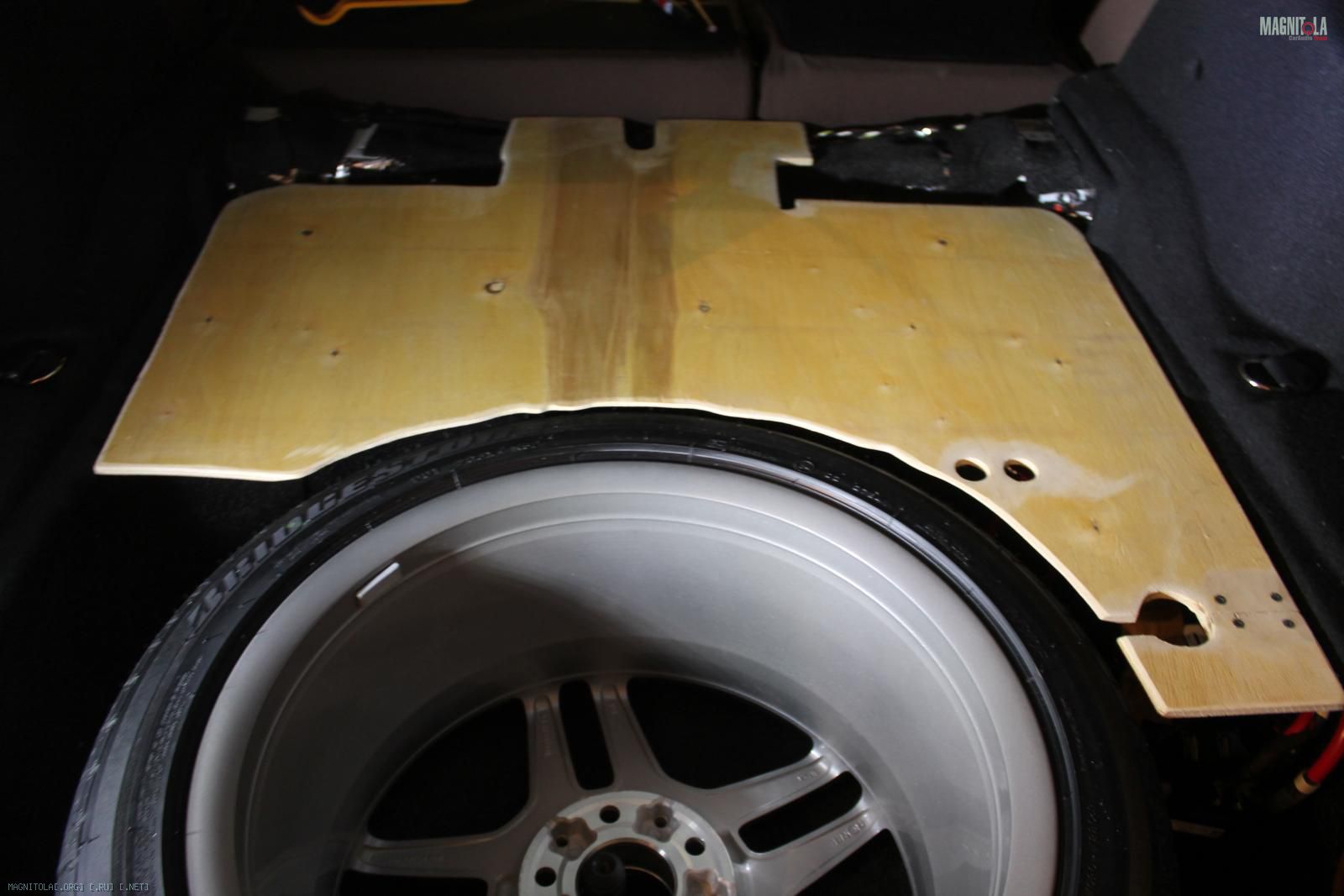

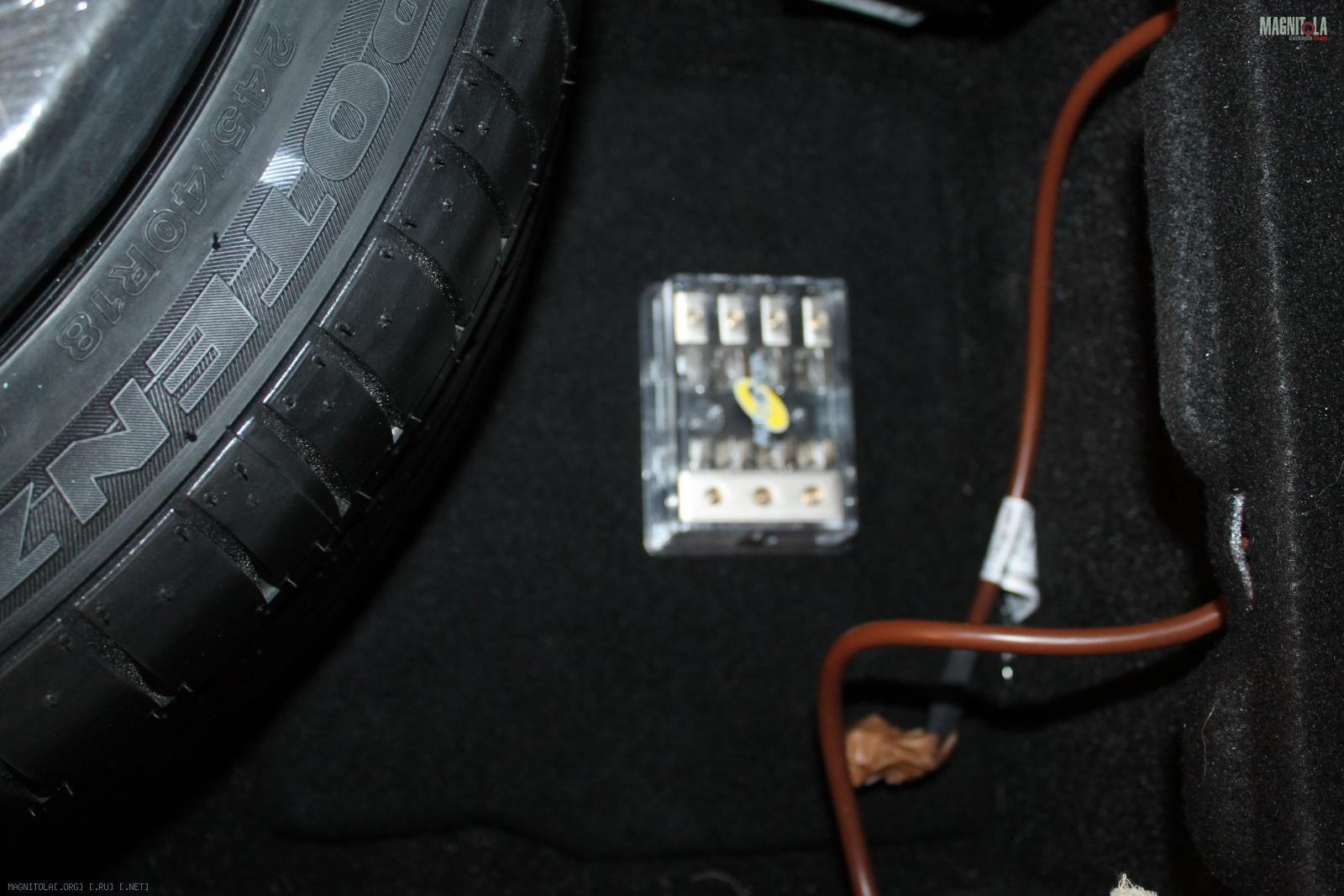

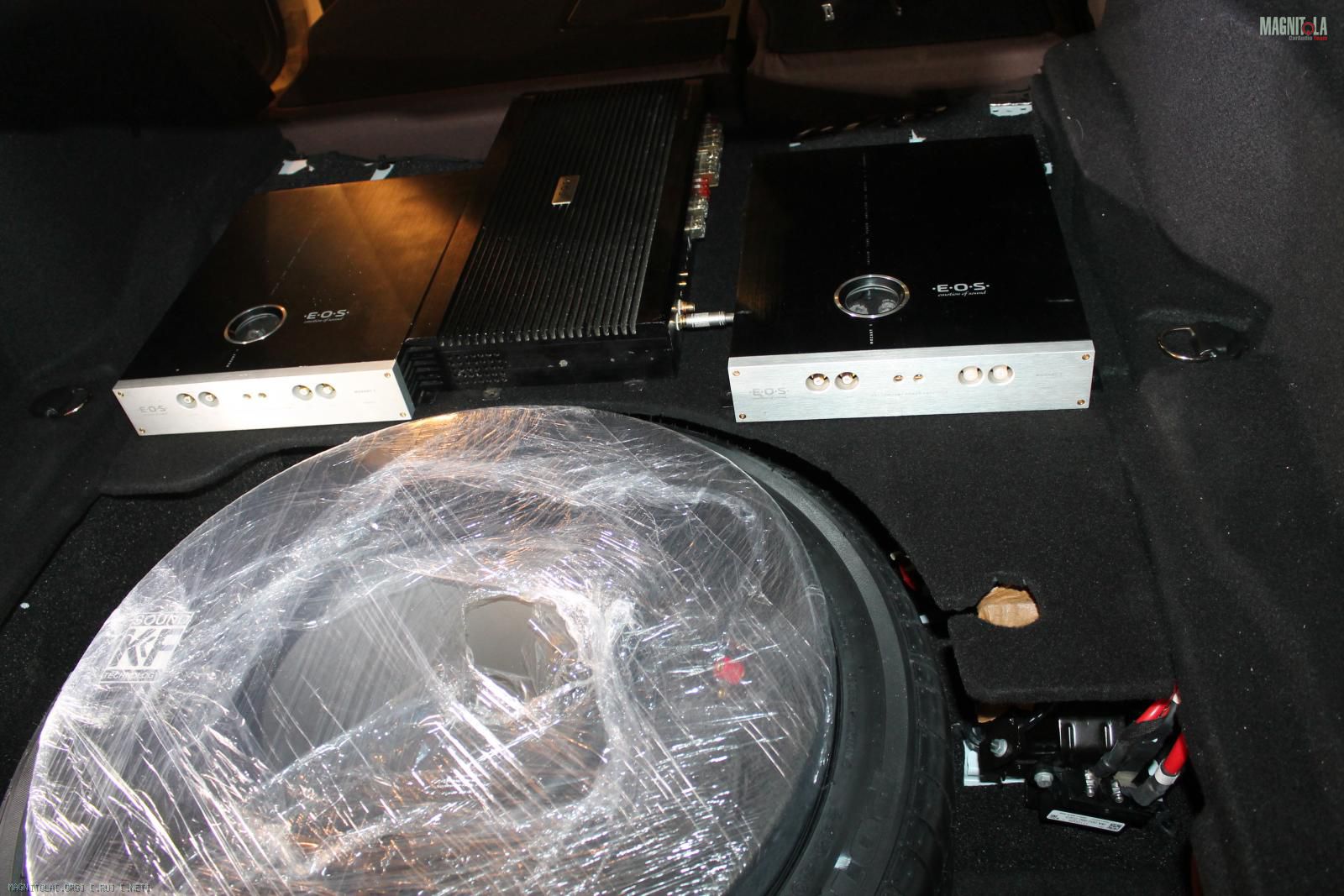

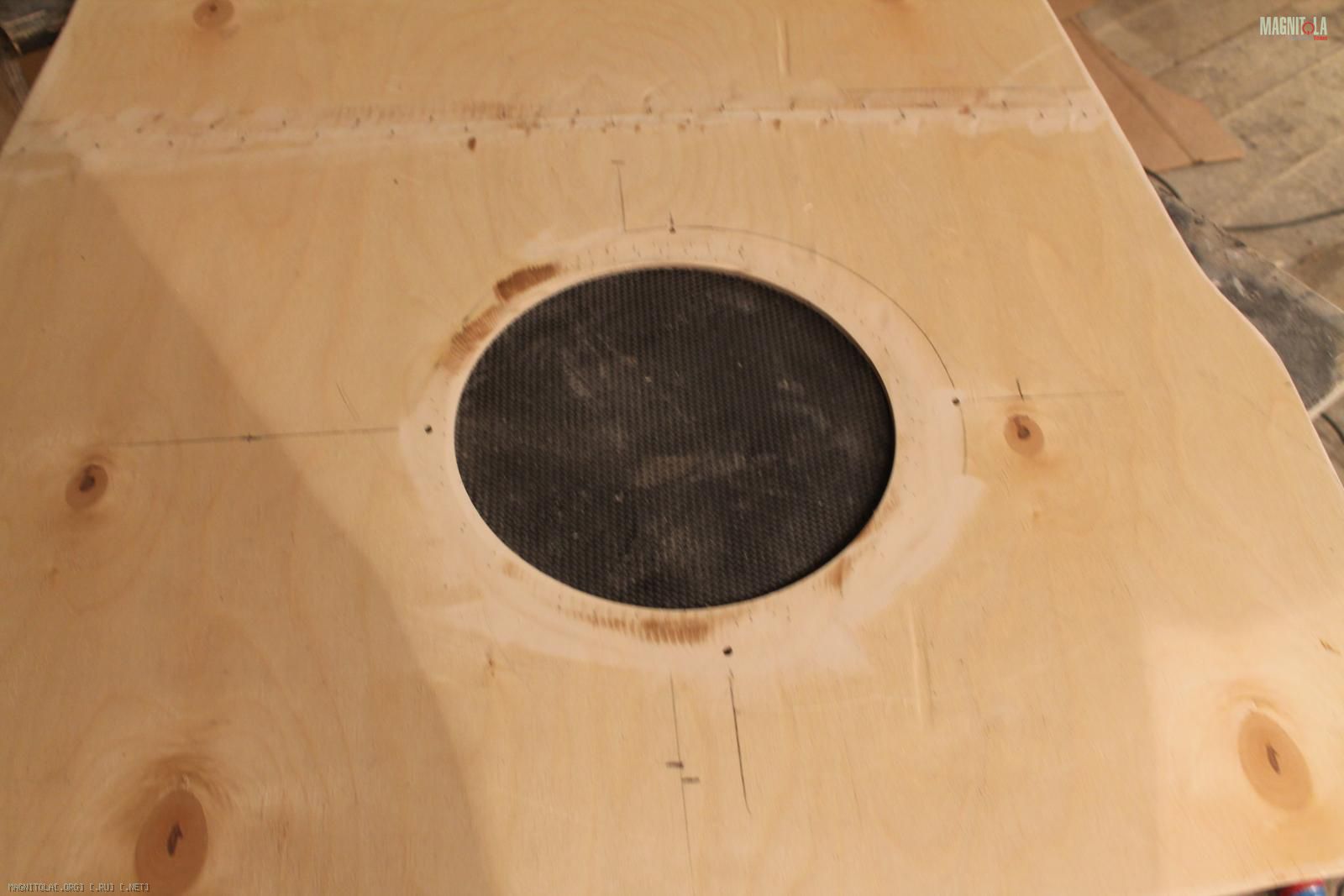

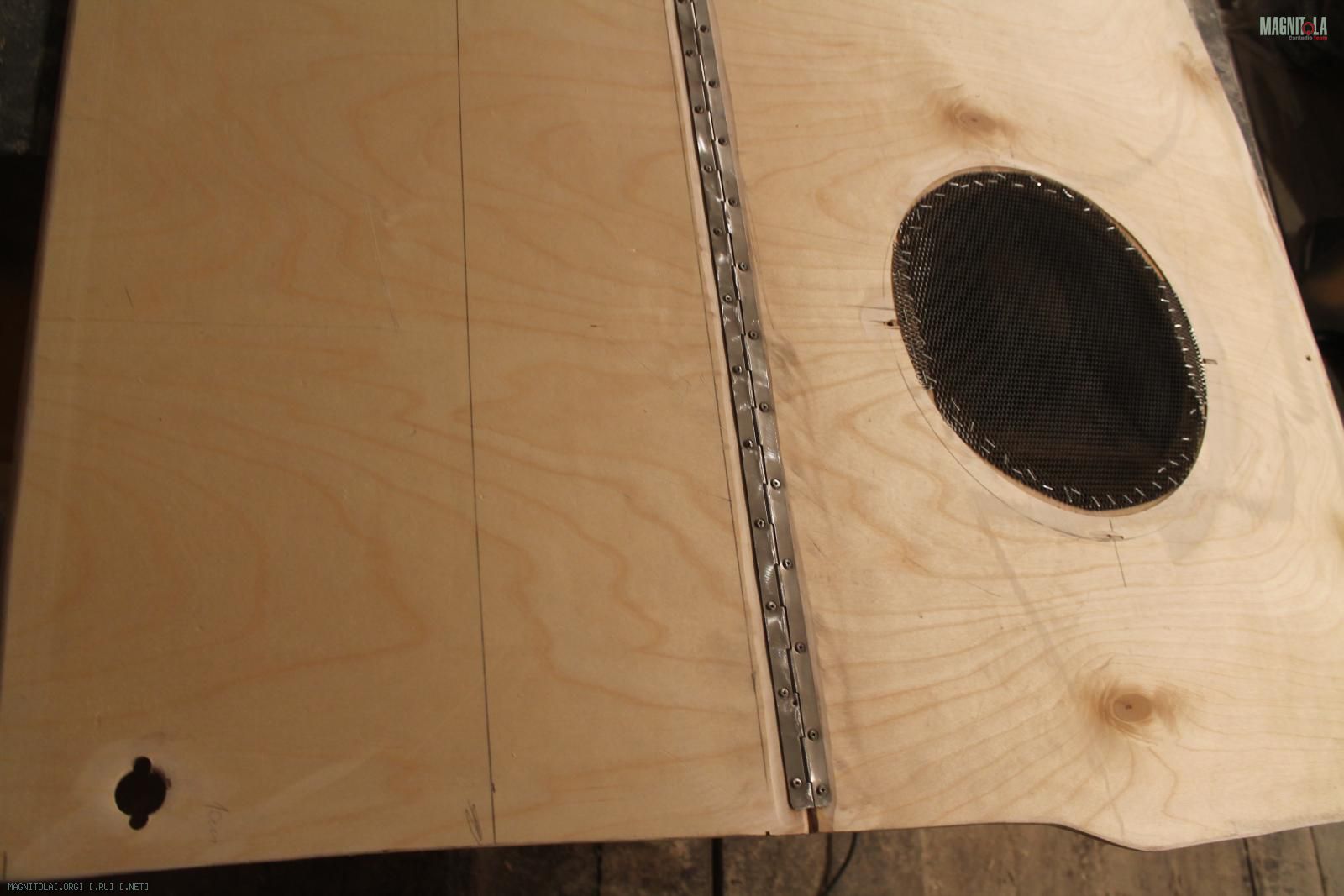

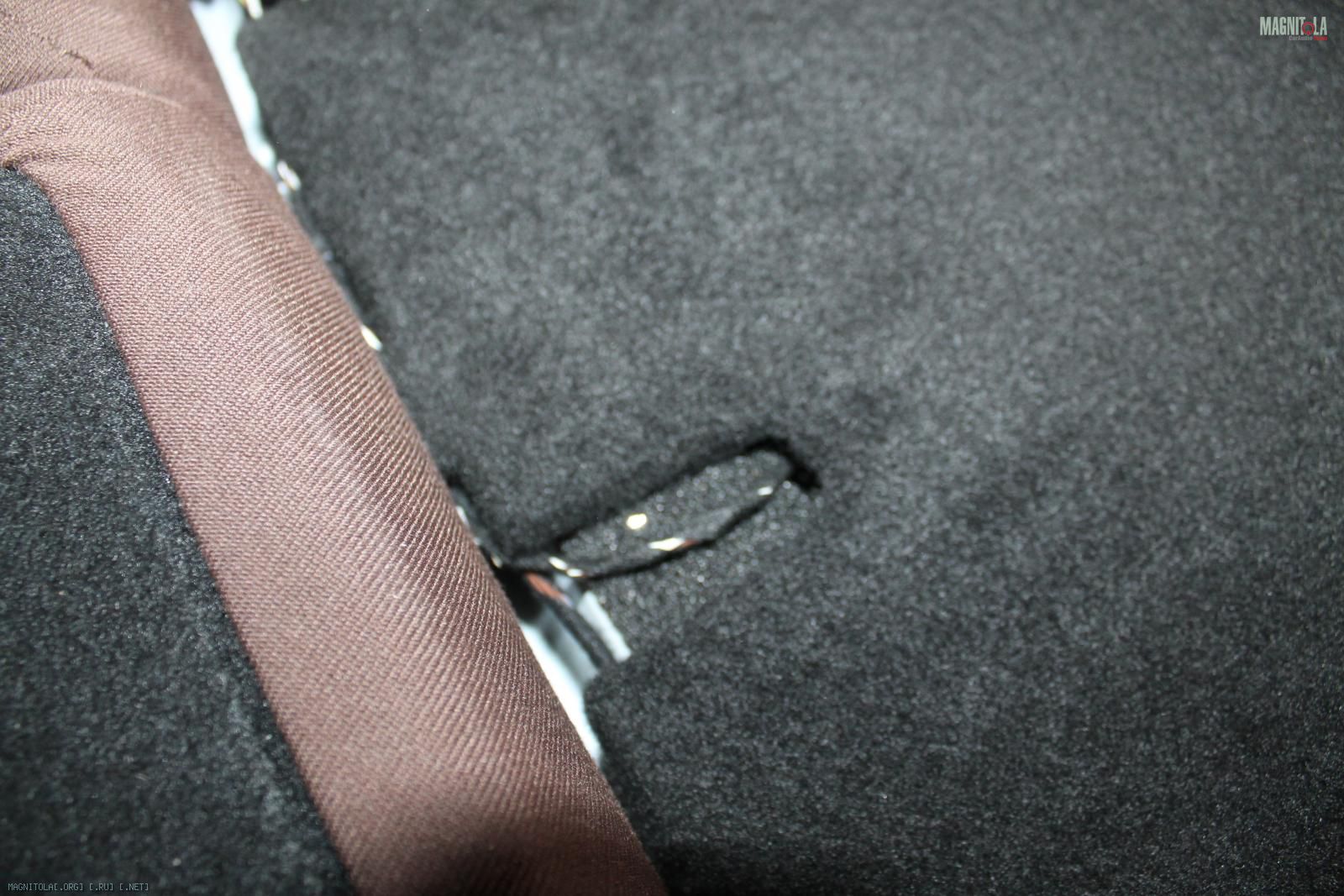

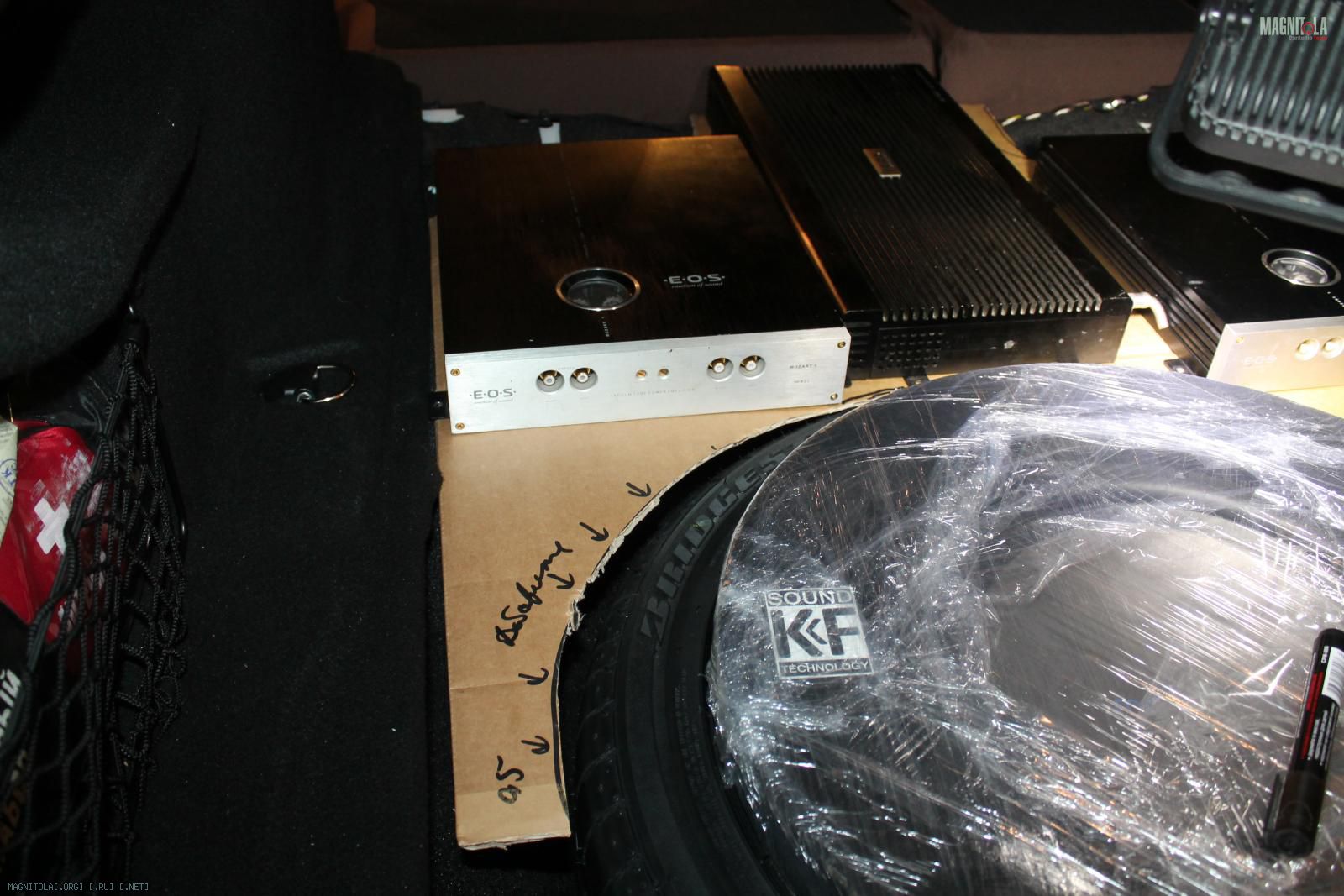

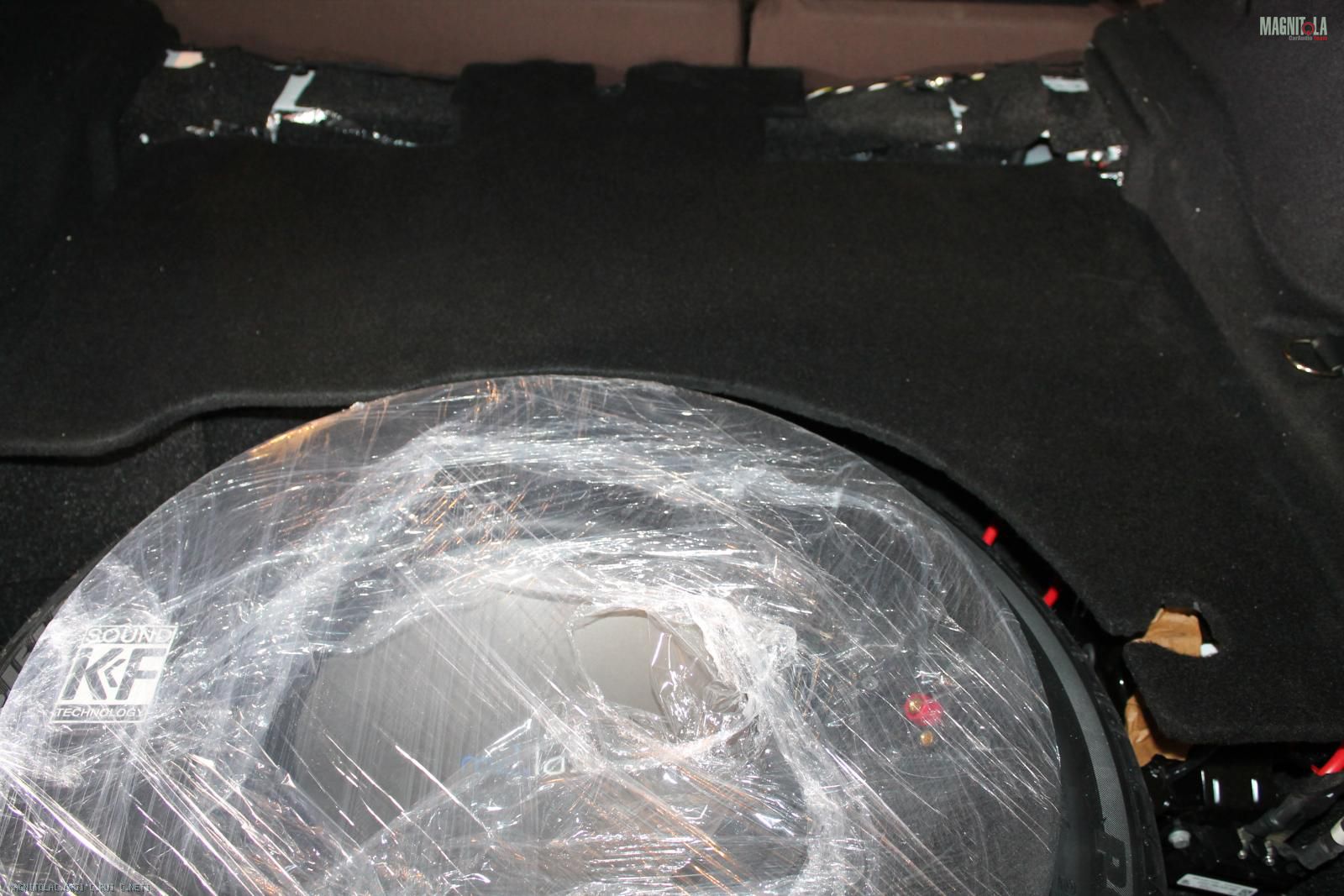

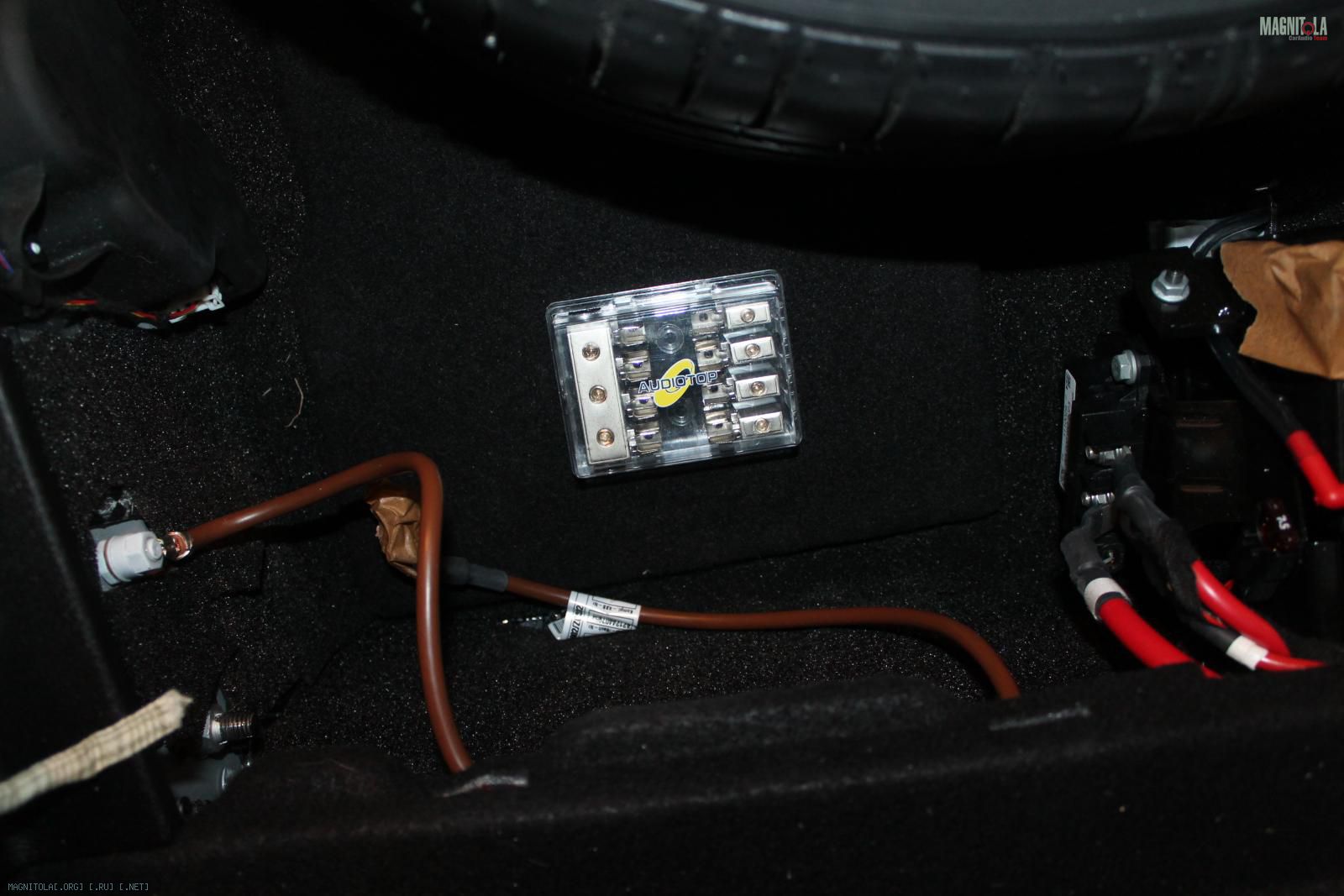

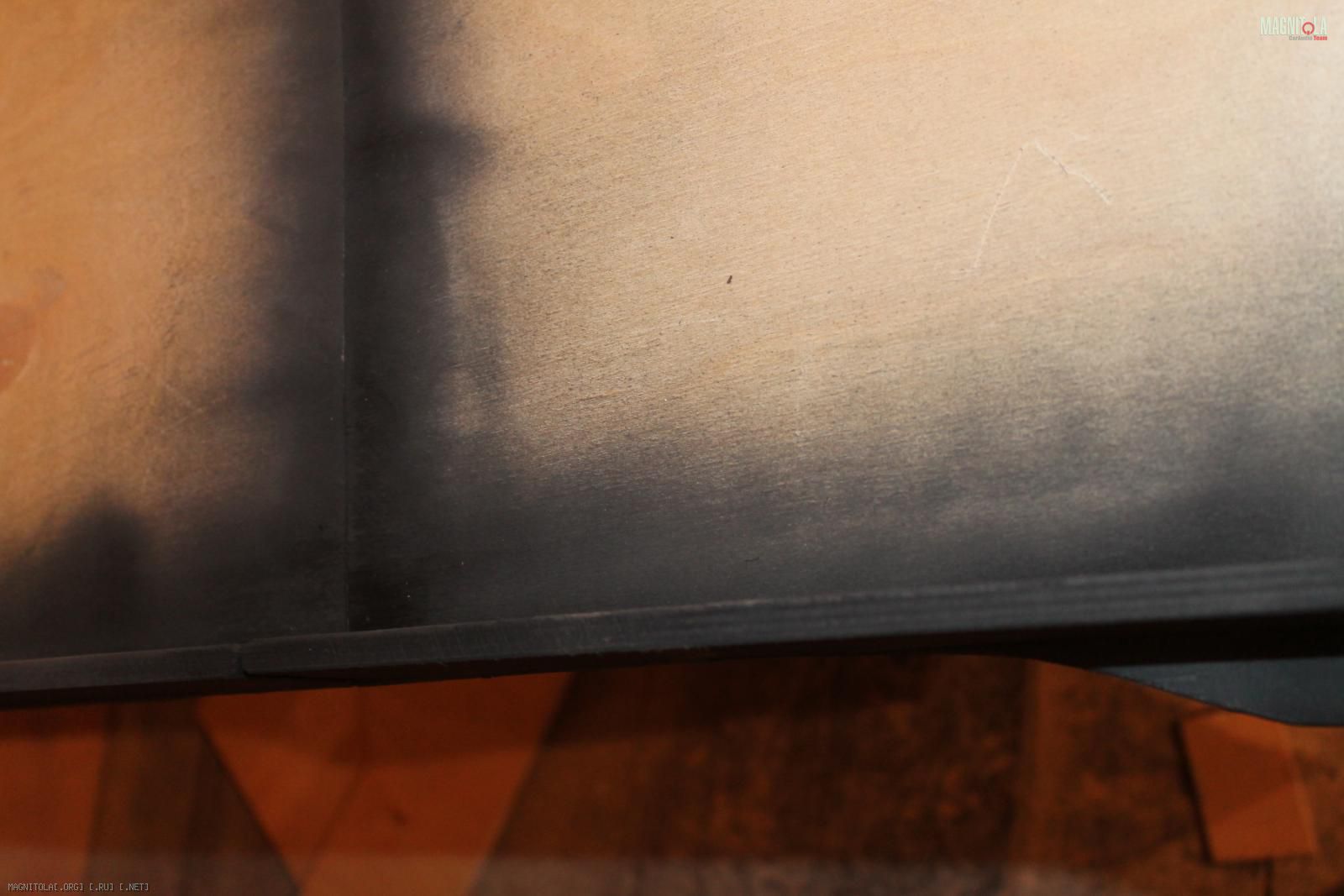

Изготовление основы фальшпола под усилители и предохранитель
Вложение 740806 Вложение 740808 Вложение 740812 Вложение 740814 Вложение 740816 Вложение 740818 Вложение 740820 Вложение 740800 Вложение 740822 Вложение 740824 Вложение 740826 Вложение 740828 Вложение 740830 Вложение 740832 Вложение 740834 Вложение 740836 Вложение 740838 Вложение 740840 Вложение 740842 Вложение 740844 Вложение 740846 Вложение 740848 Вложение 740850 Вложение 740852 Вложение 740854 Вложение 740856 Вложение 740858 Вложение 740860 Вложение 740862 Вложение 740864 Вложение 740866 Вложение 740868 Вложение 740870 Вложение 740872 Вложение 740874 Вложение 740876 Вложение 740878 Вложение 740880 Вложение 740882 Вложение 740884 Вложение 740886 Вложение 740888 Вложение 740890 Вложение 740892 Вложение 740894 Вложение 740896

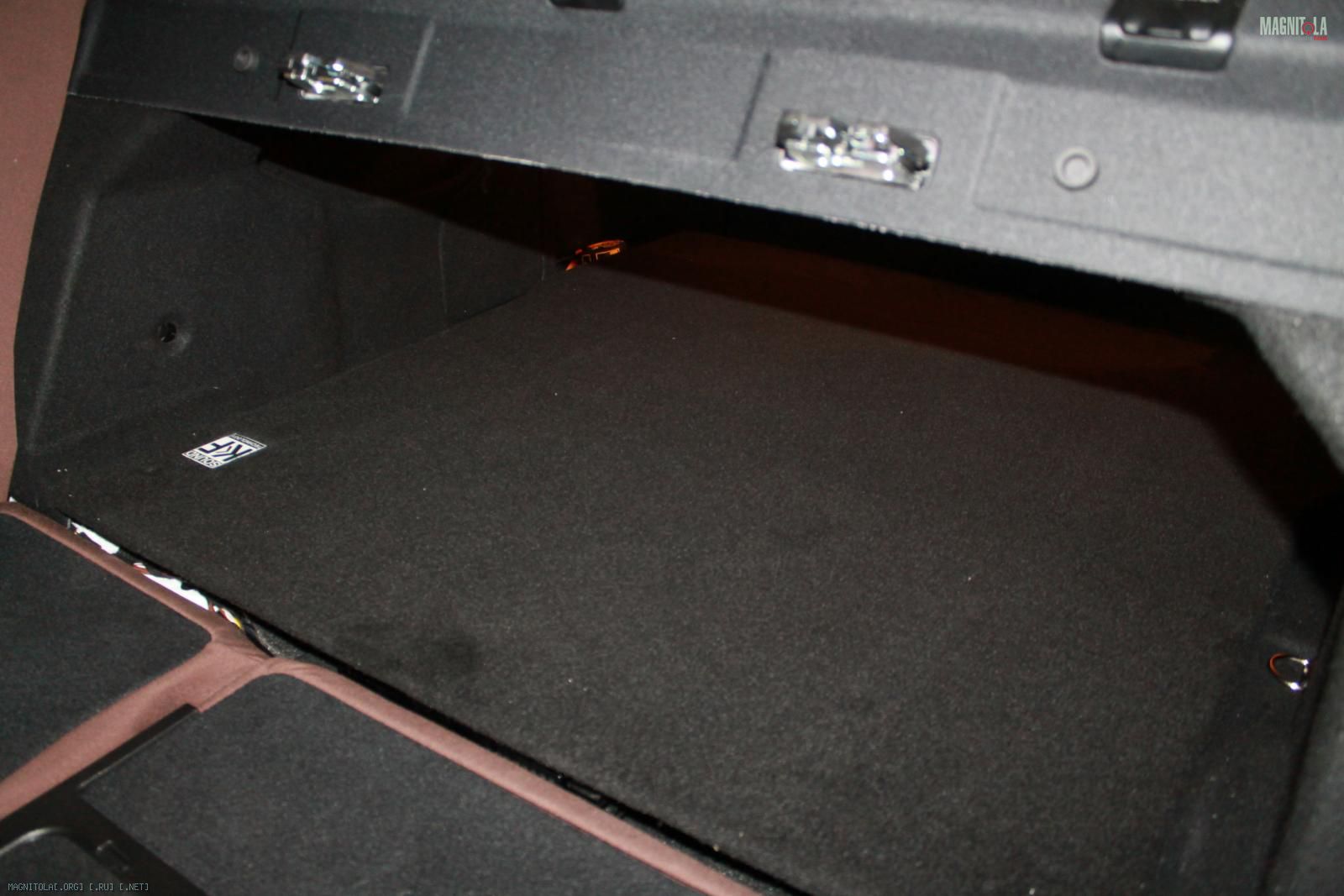

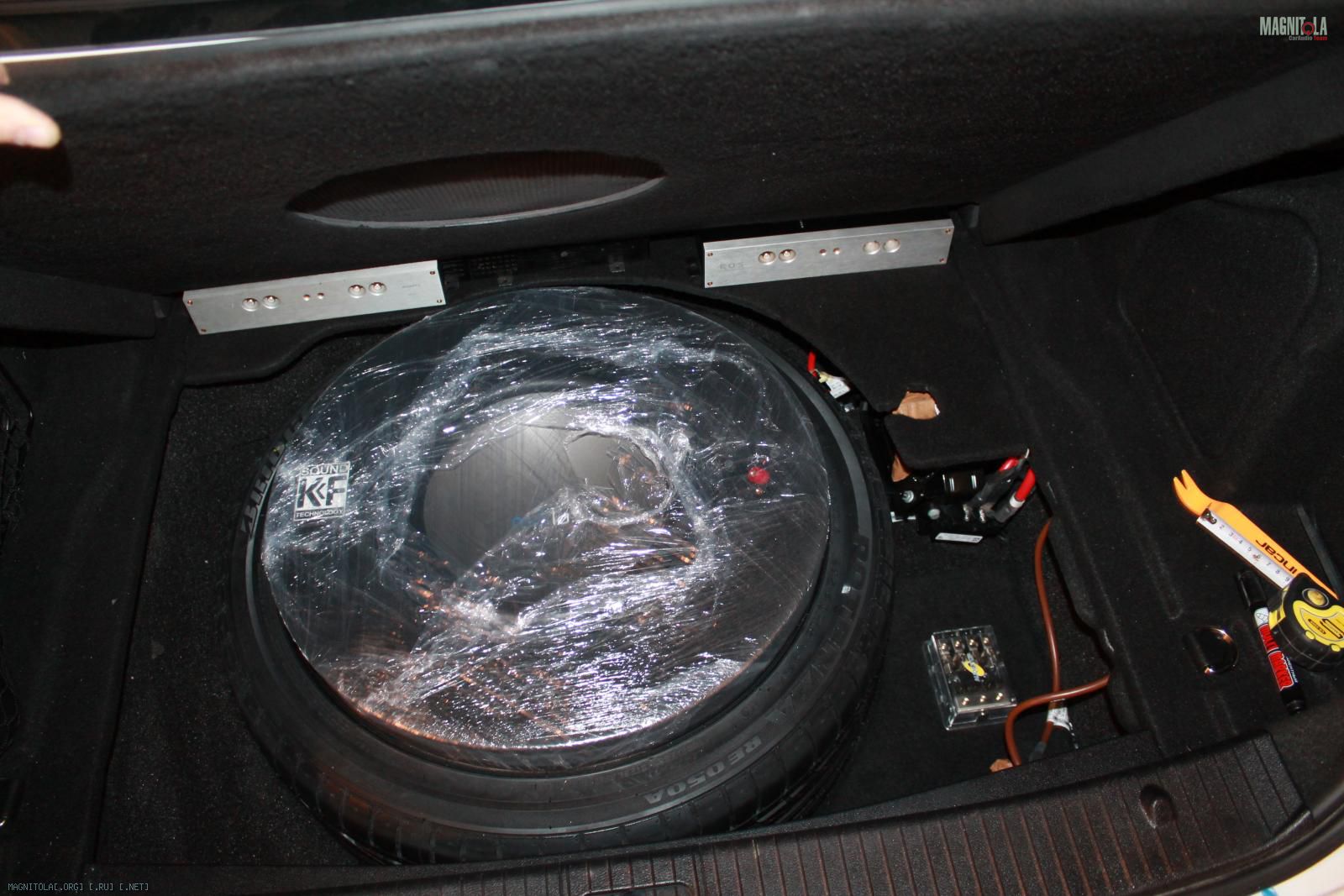

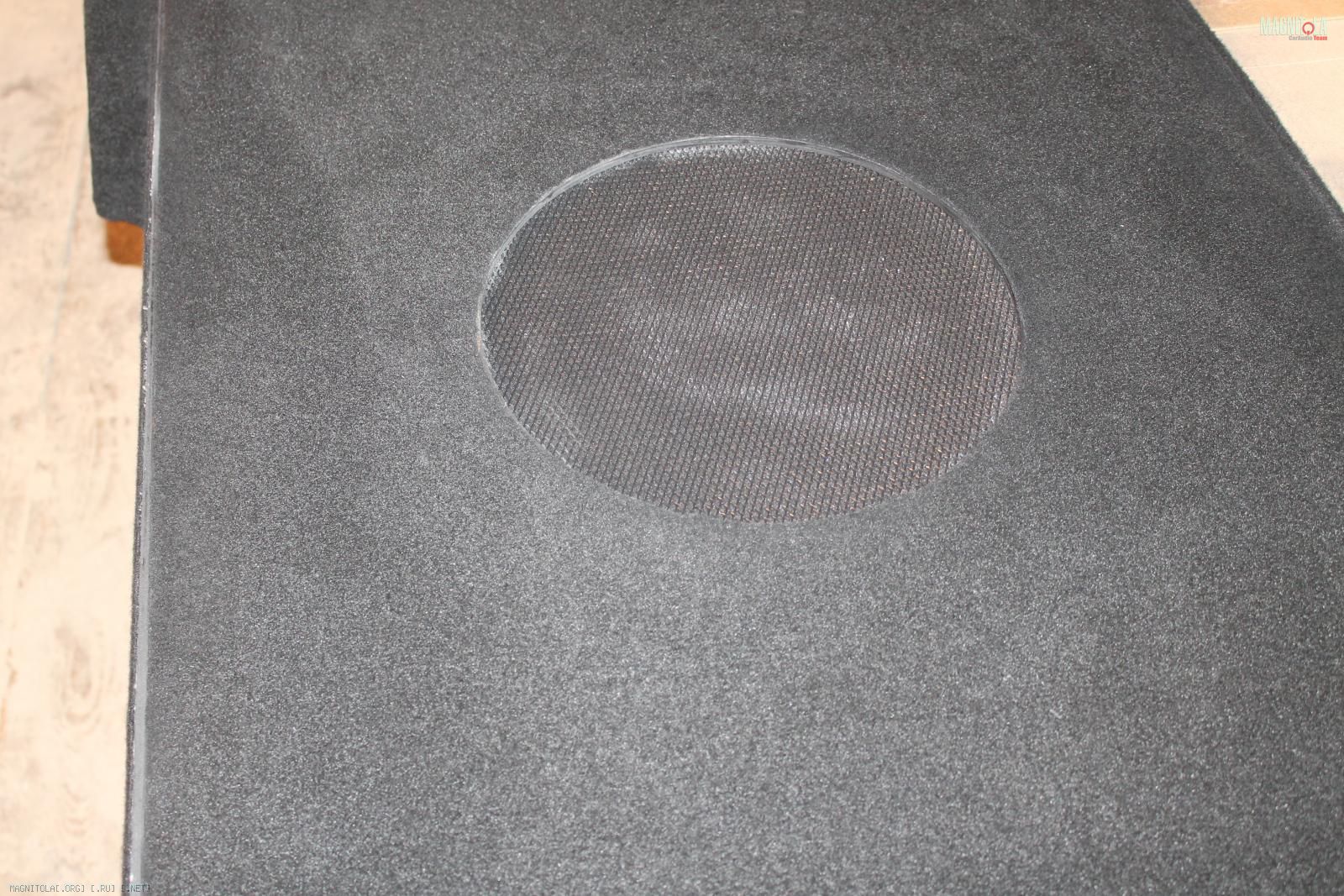

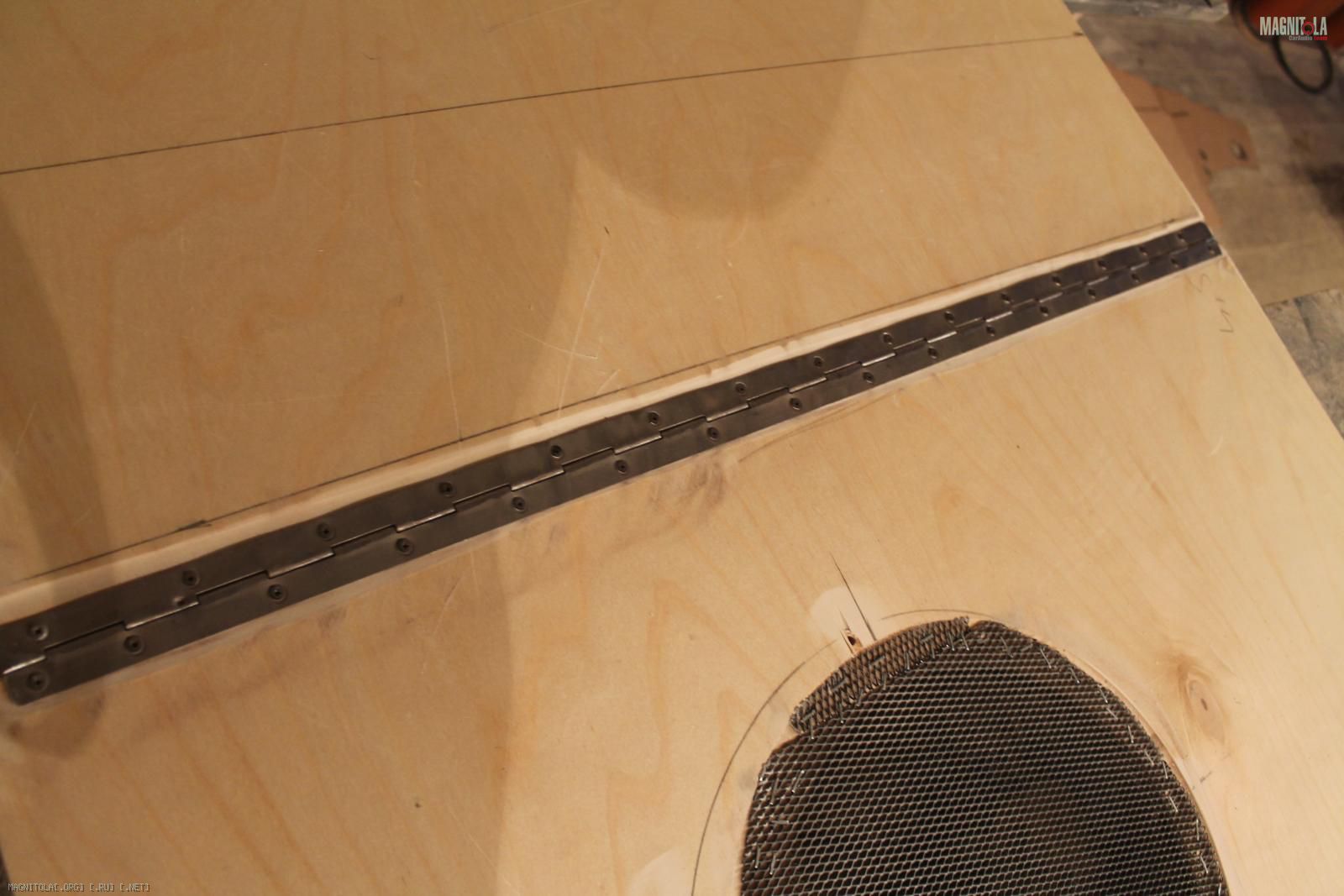

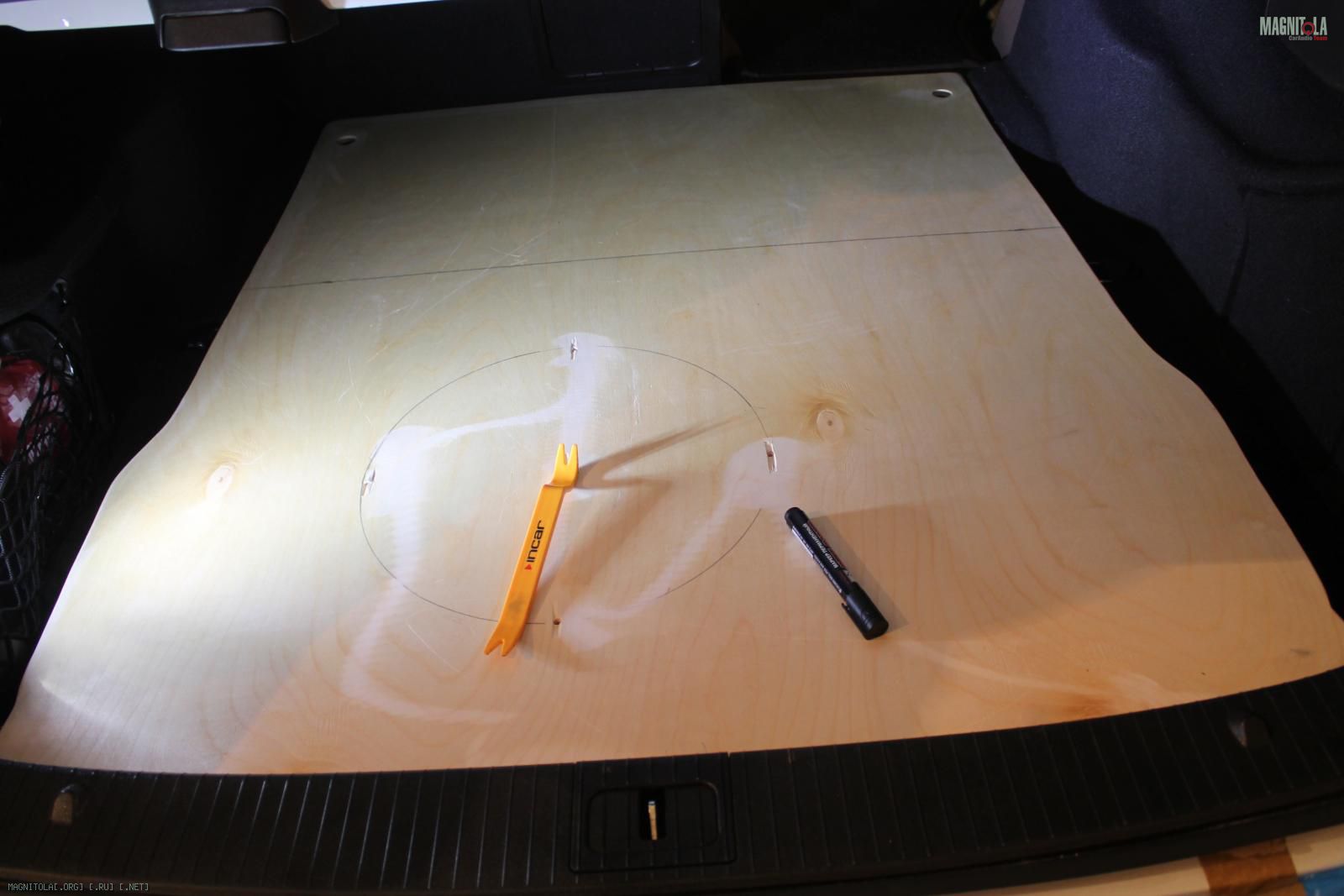

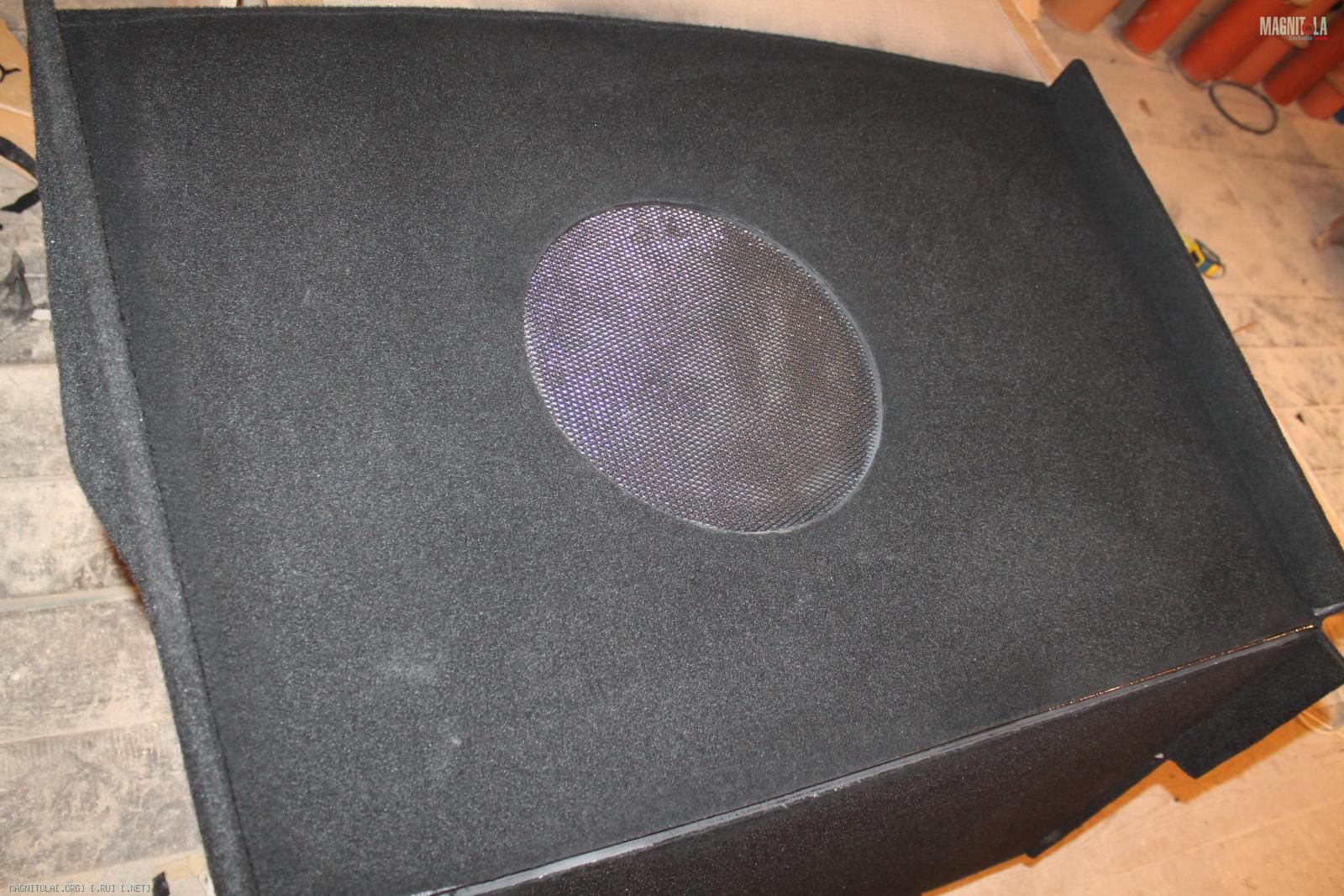

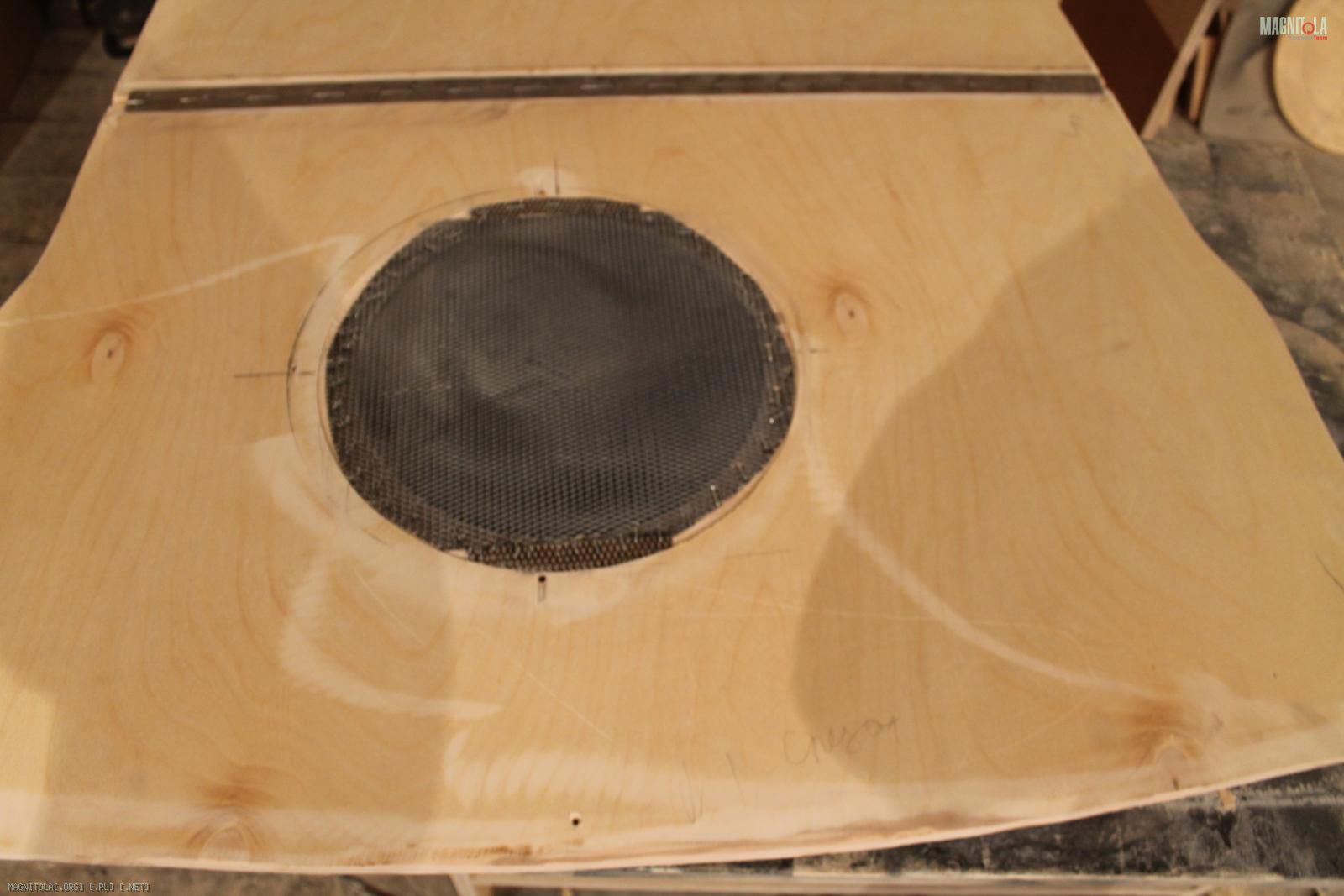

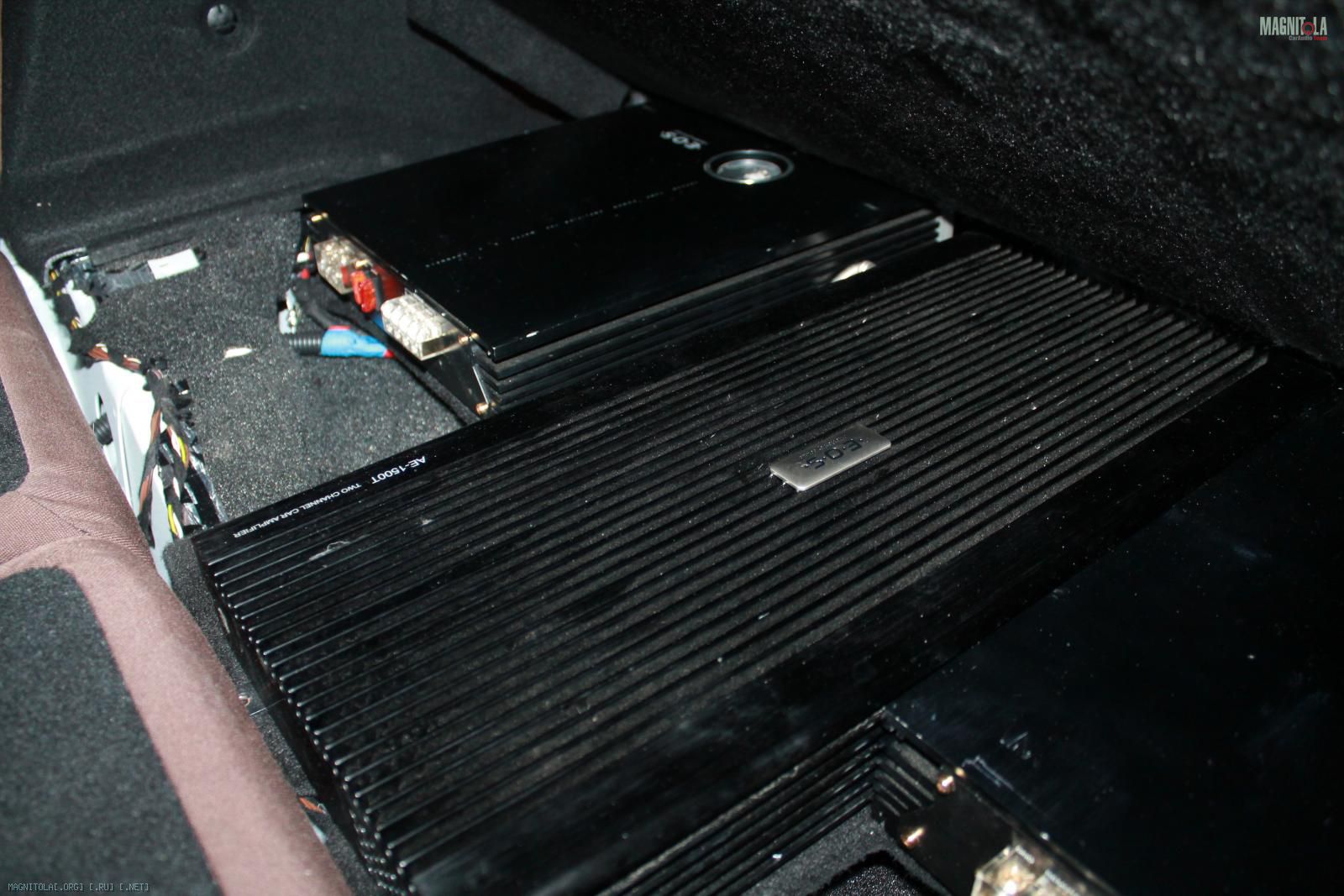

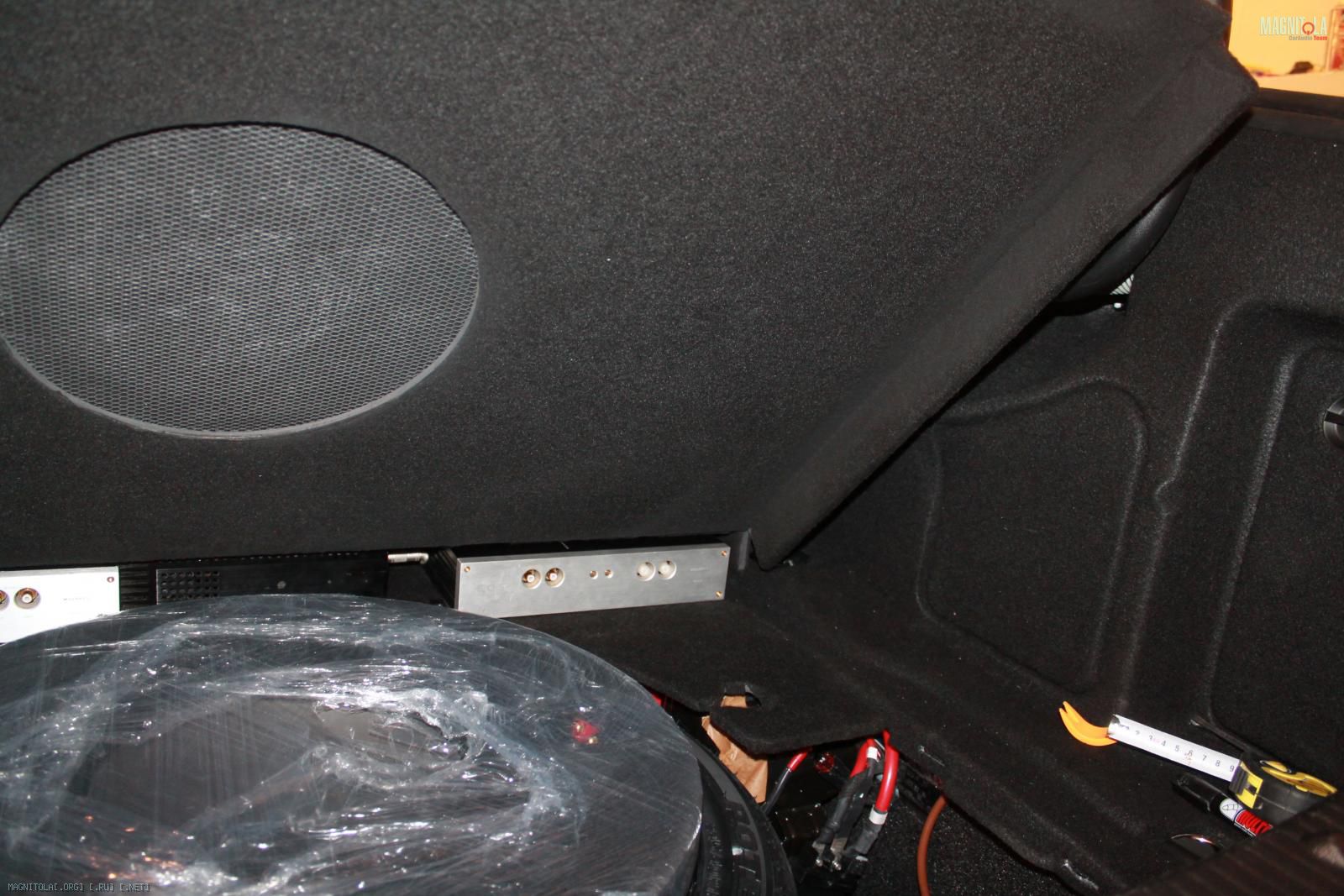

Фальшпанель, акустически просветленная под саб
Вложение 740832 Вложение 740834 Вложение 740836 Вложение 740838 Вложение 740840 Вложение 740842 Вложение 740844 Вложение 740846 Вложение 740848 Вложение 740850 Вложение 740852 Вложение 740854 Вложение 740856 Вложение 740858 Вложение 740898 Вложение 740900 Вложение 740902 Вложение 740904 Вложение 740906 Вложение 740908 Вложение 740910 Вложение 740912 Вложение 740914 Вложение 740916 Вложение 740918 Вложение 740920 Вложение 740922 Вложение 740924 Вложение 740926

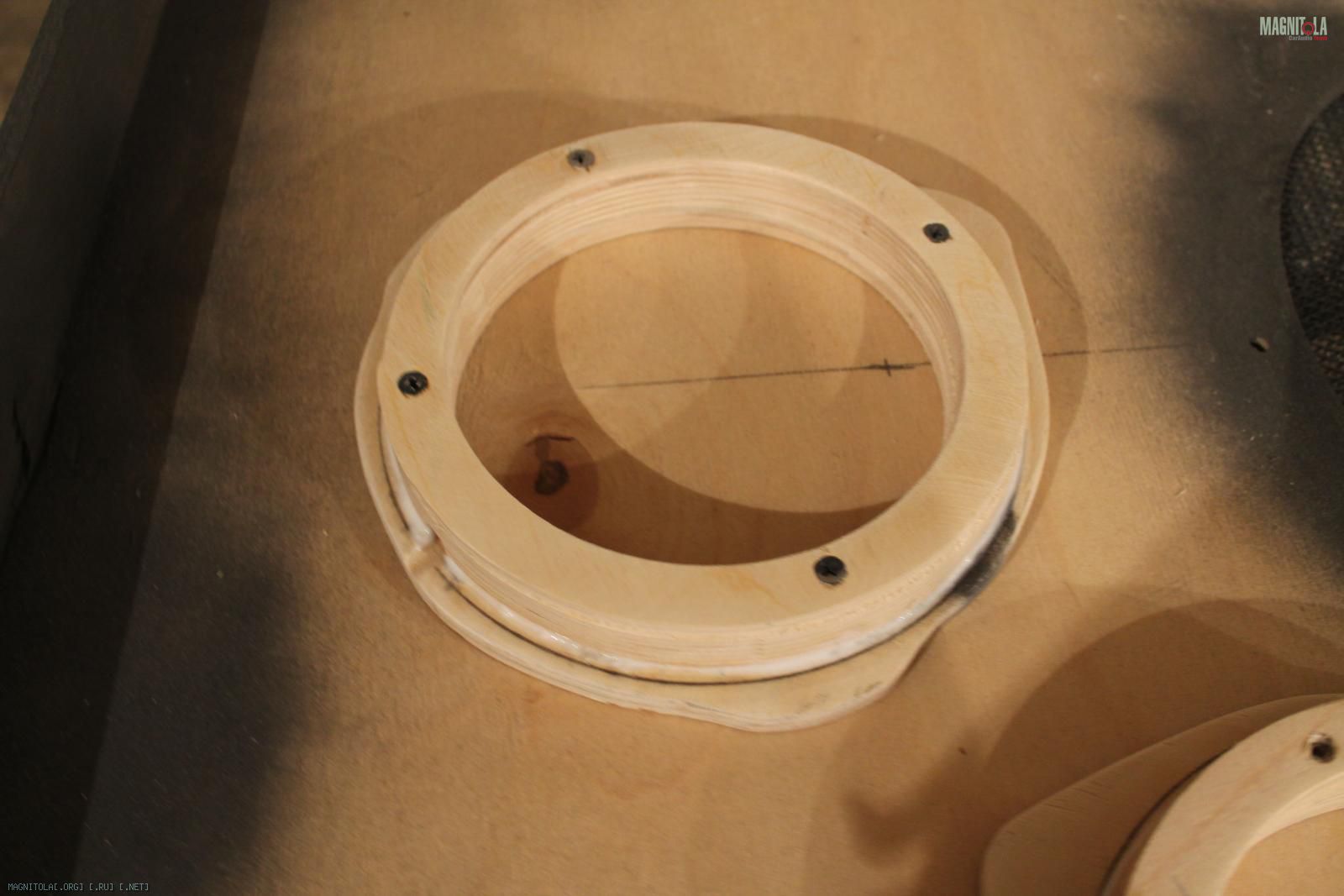

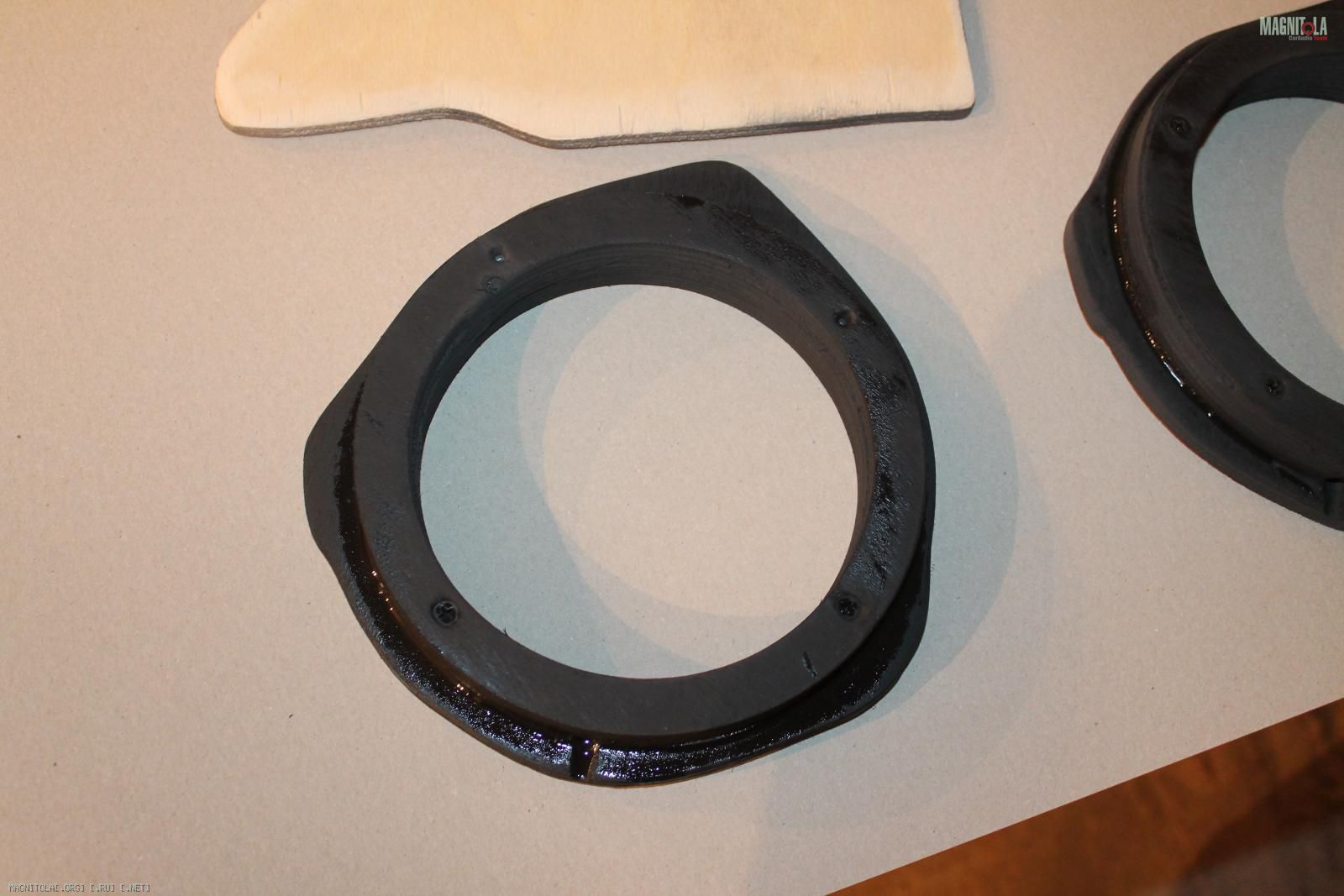

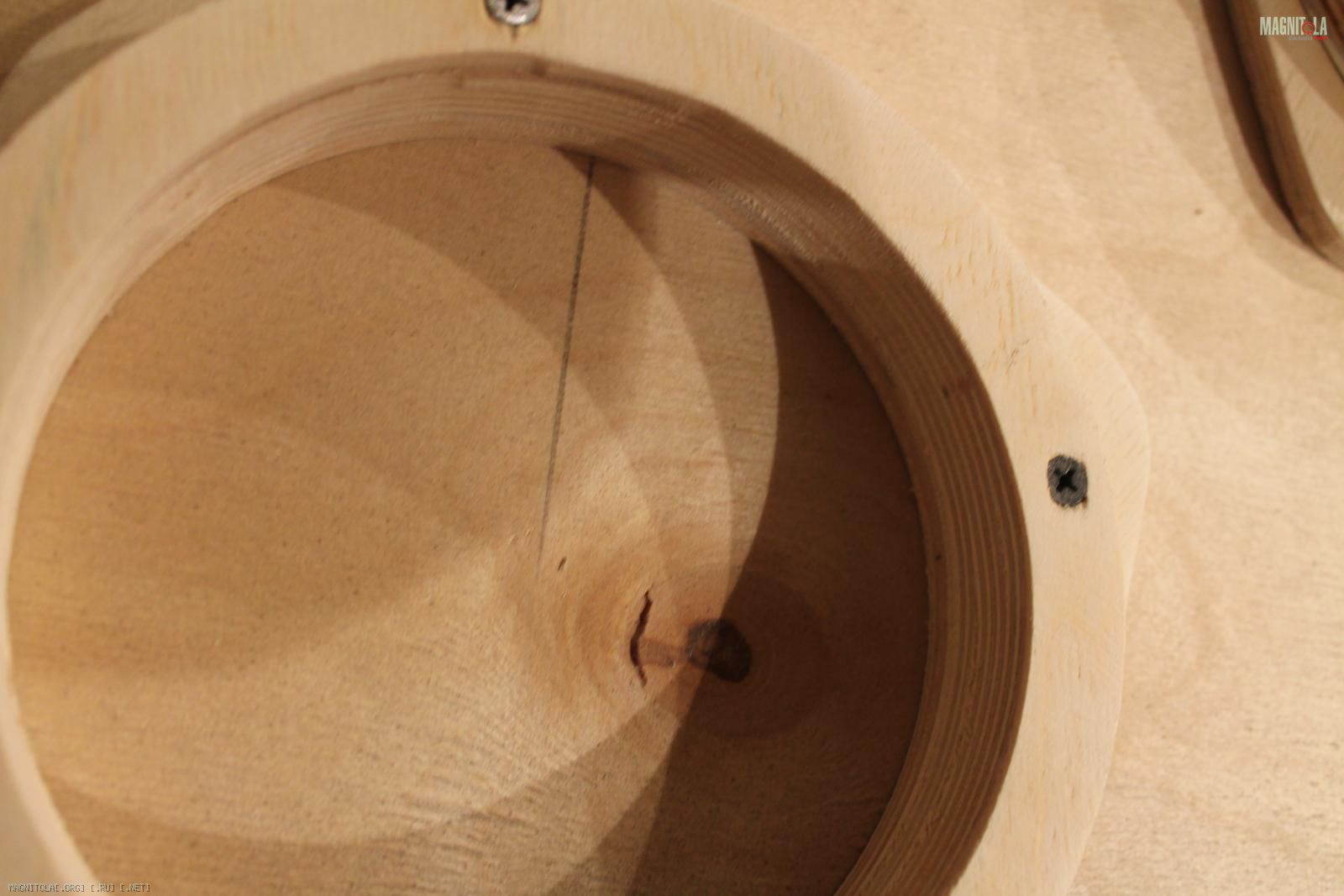

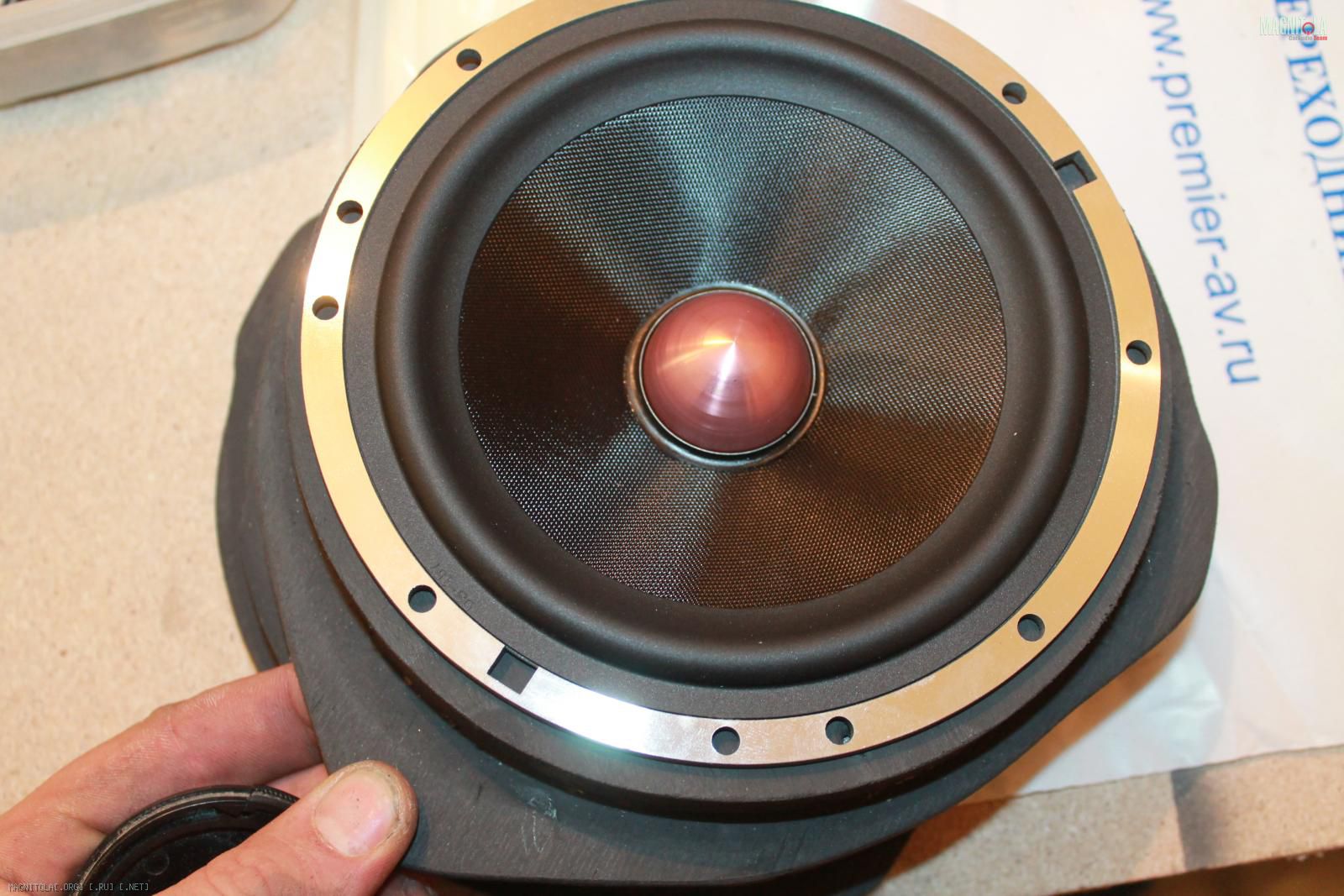

Проставочные кольца под мидбас, фанера 32мм
Вложение 740928 Вложение 740930 Вложение 740932 Вложение 740934 Вложение 740936 Вложение 740938 Вложение 740940 Вложение 740942 Вложение 740944 Вложение 740946 Вложение 740948
Вложение 740950

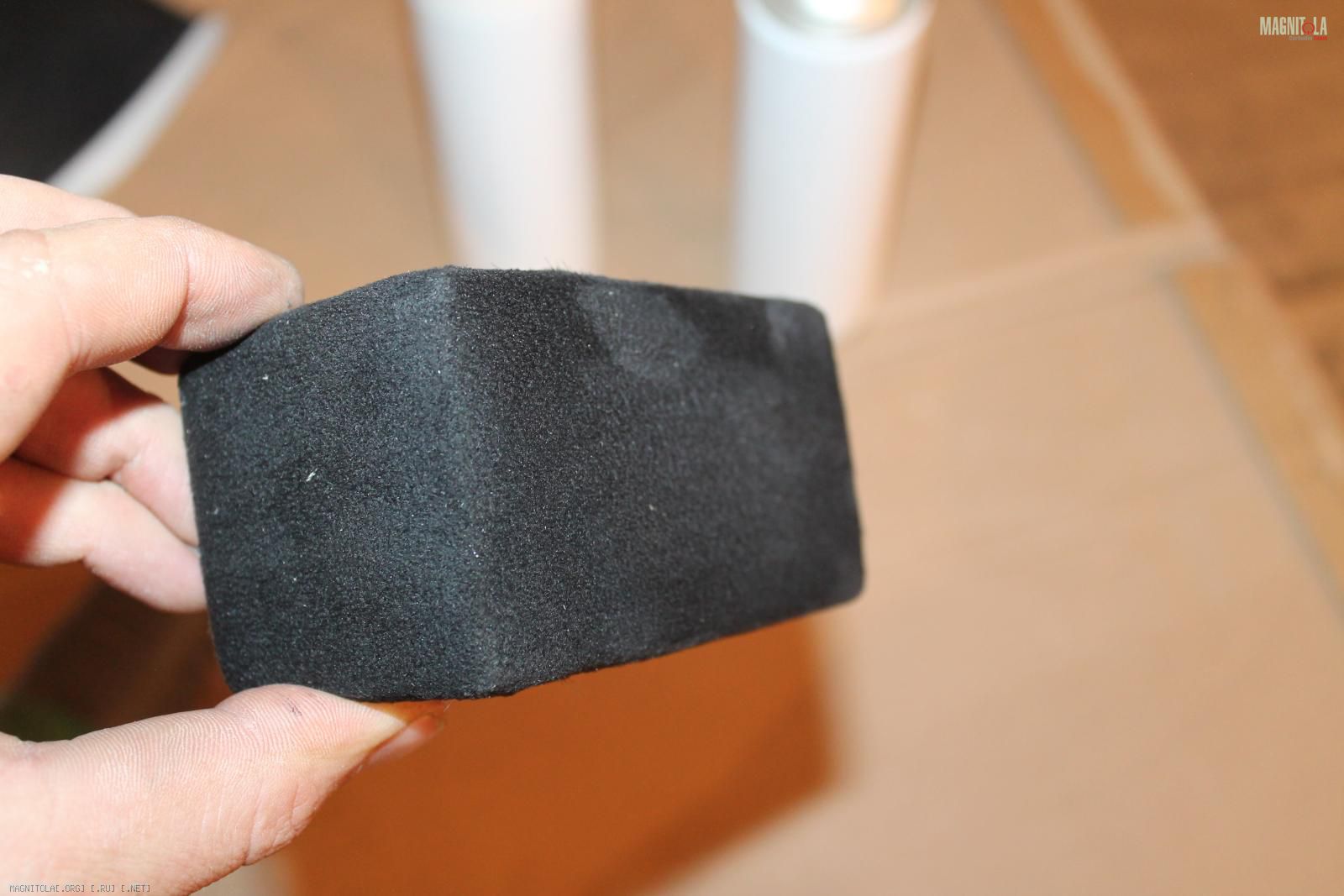

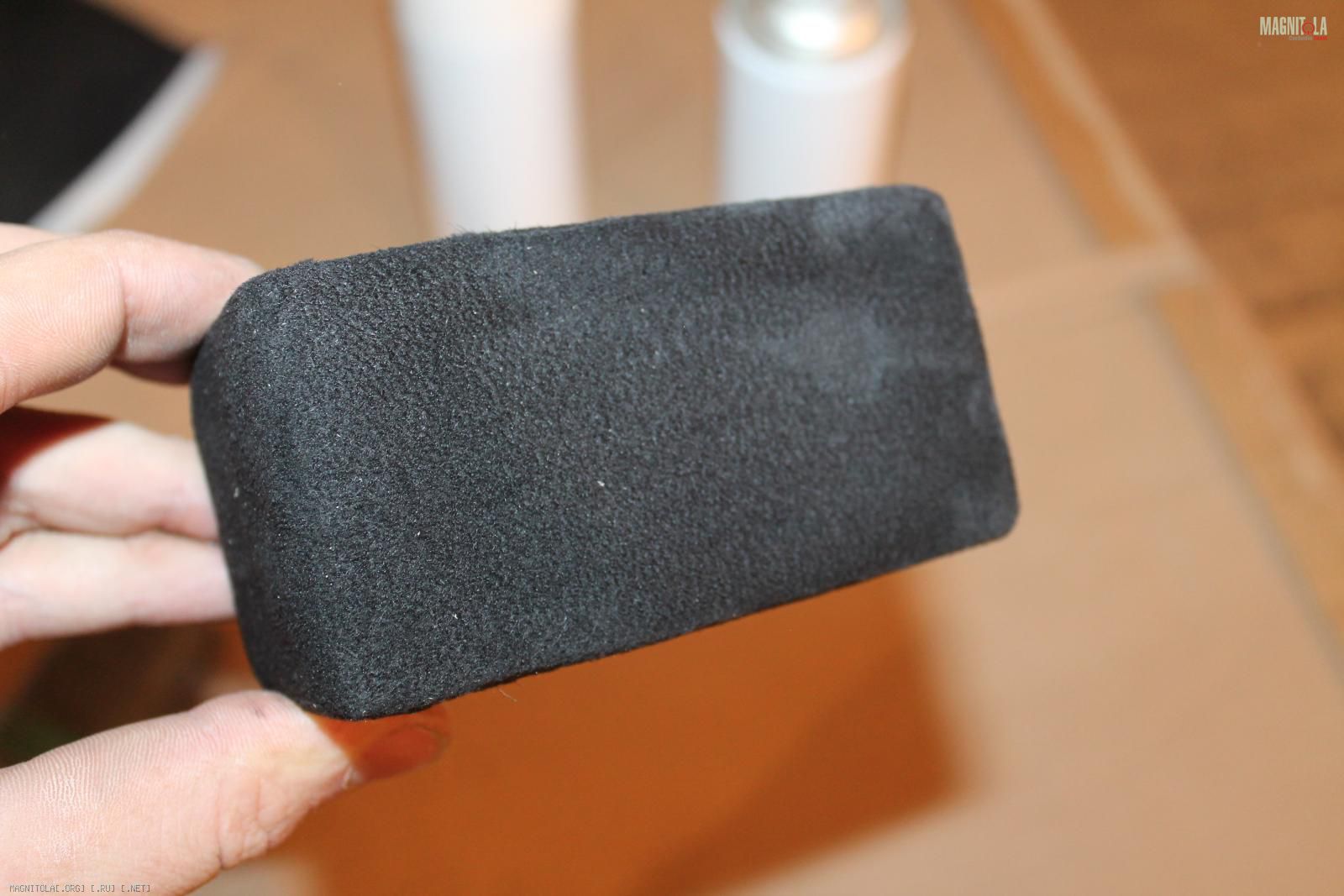

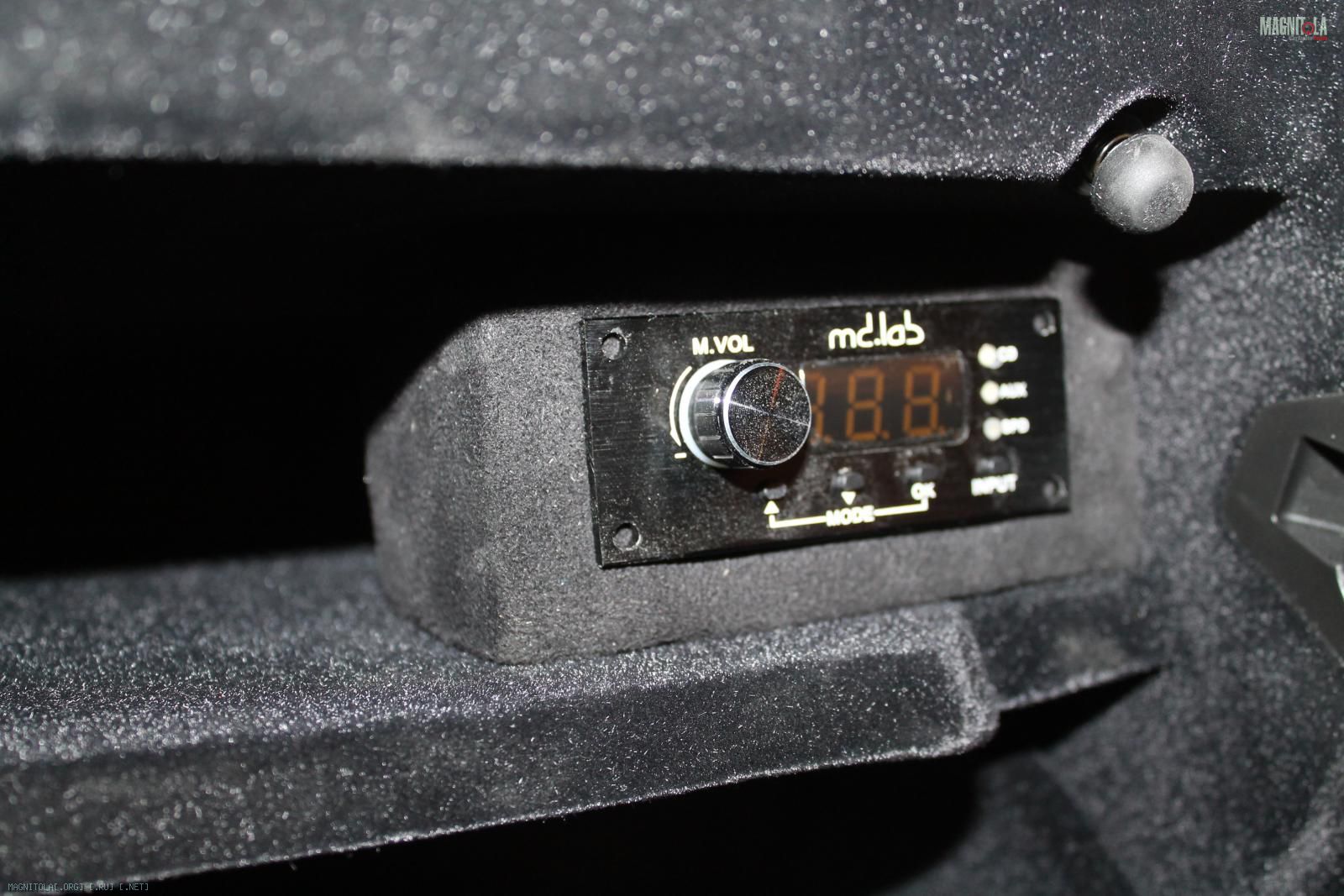

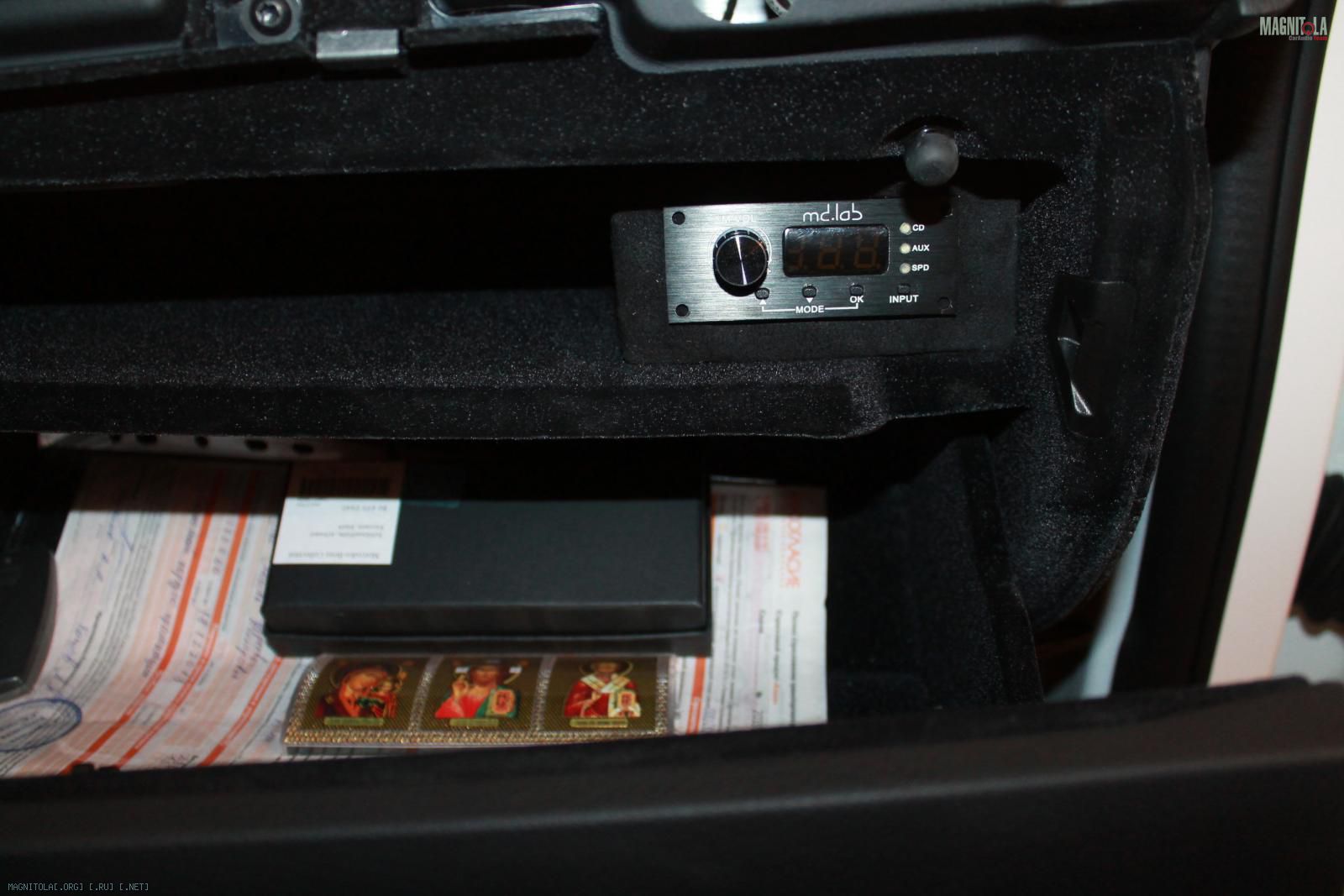

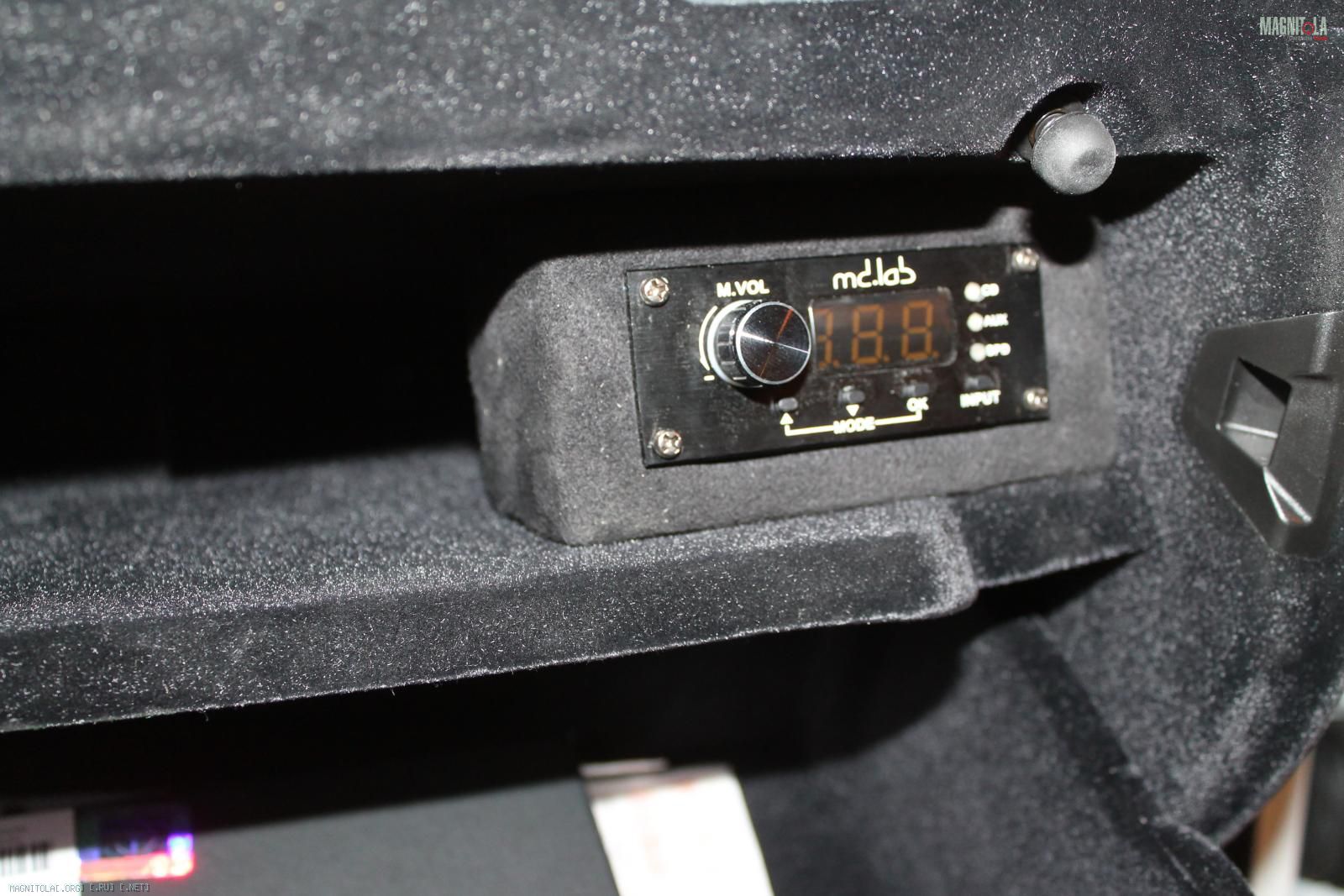

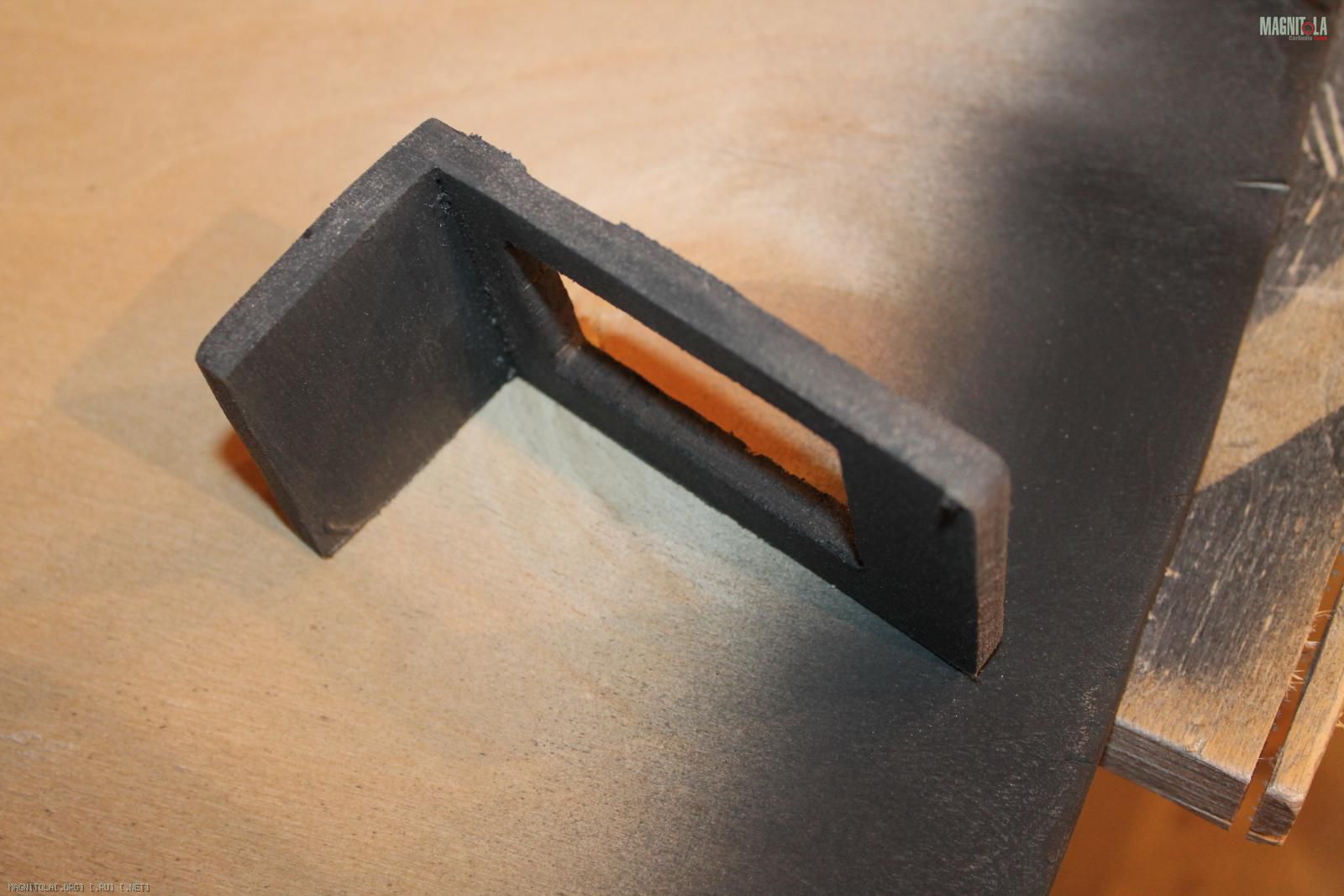

Небольшой подиум под пульт управления аудиопроцессором (DRC)
Вложение 740952 Вложение 740954 Вложение 740956 Вложение 740958 Вложение 740960 Вложение 740962 Вложение 740964 Вложение 740966 Вложение 740968 Вложение 740970 Вложение 740972
26.03.2015, 23:38
st220

Вложений: 111

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mercedes-Benz E-Class
День Пятый.

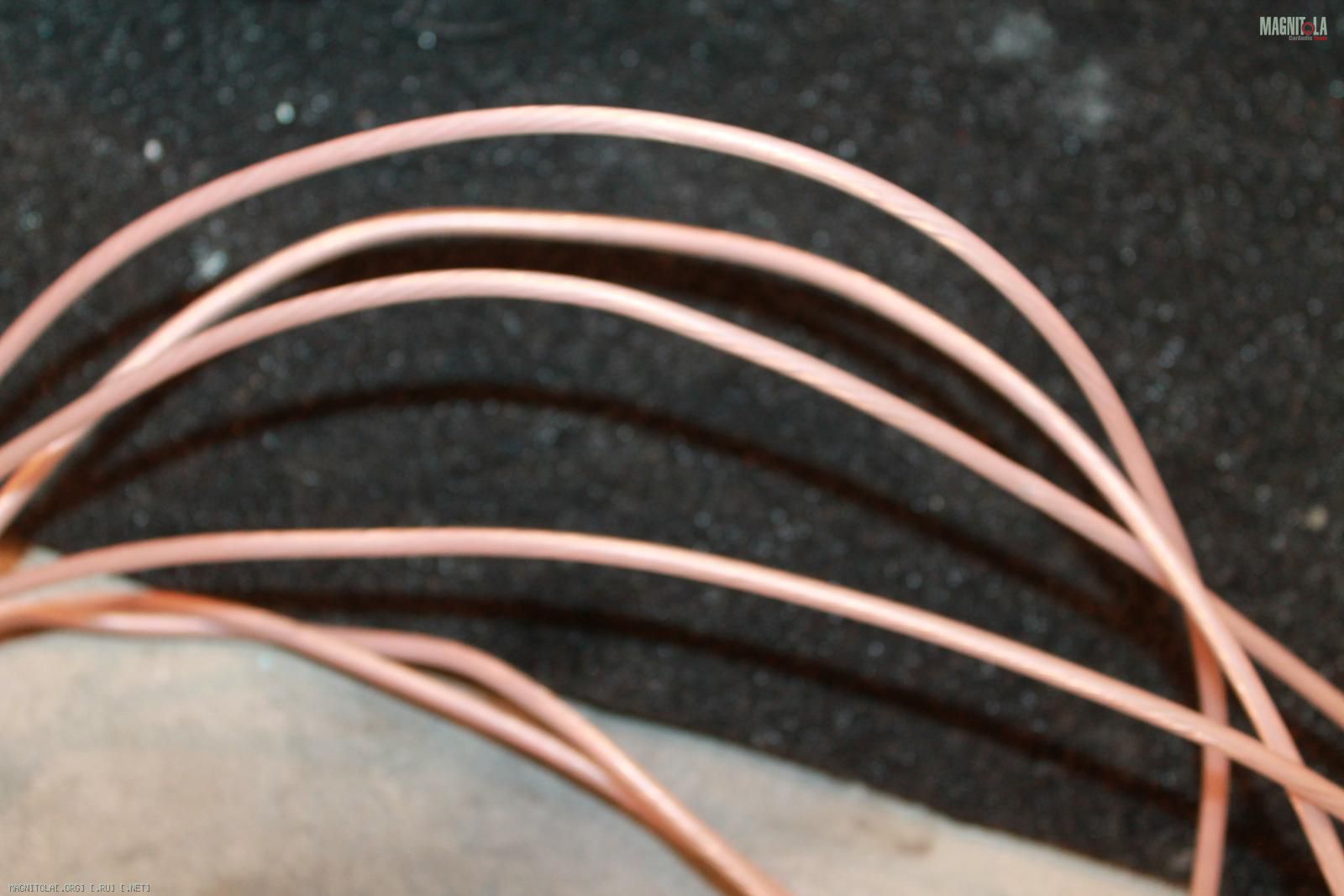

Проводка на ВЧ 2*2,5мм2
Вложение 741404 Вложение 741406

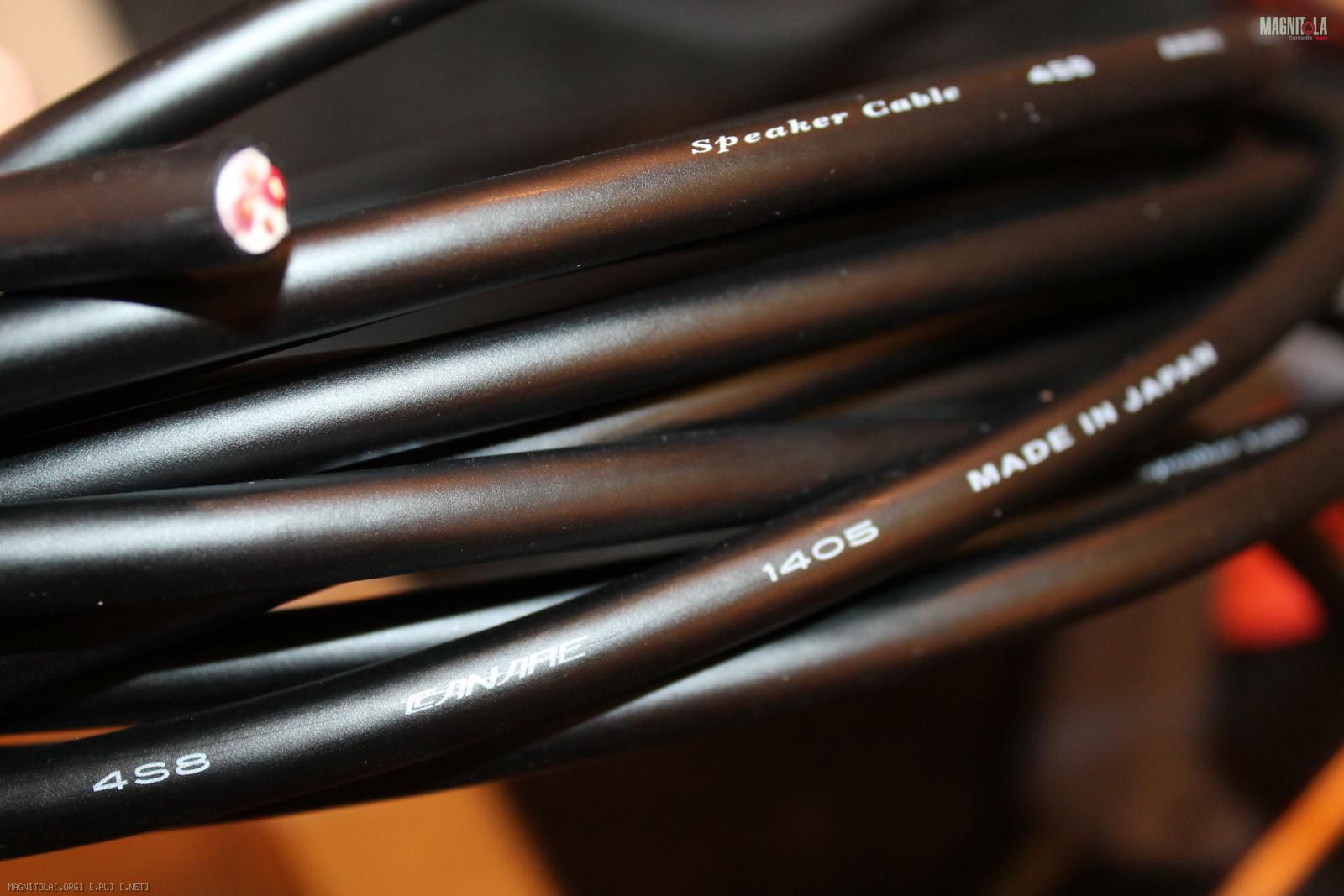

Проводка на мидбас
Вложение 741408 Вложение 741410

Вязка жгутов всей проводки тряпичной изолентой под вид штатной
Вложение 741412 Вложение 741414 Вложение 741416 Вложение 741418 Вложение 741420 Вложение 741422

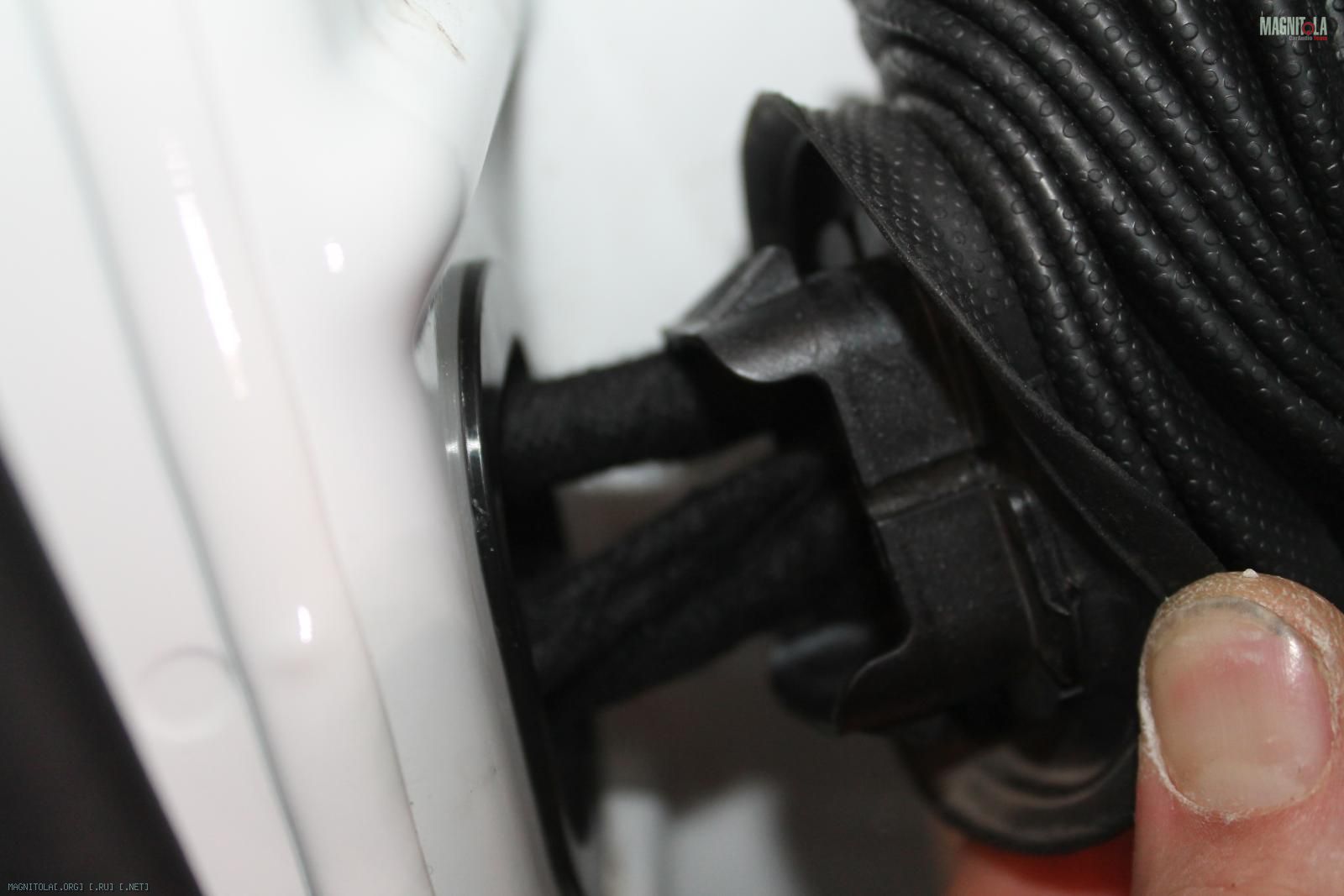

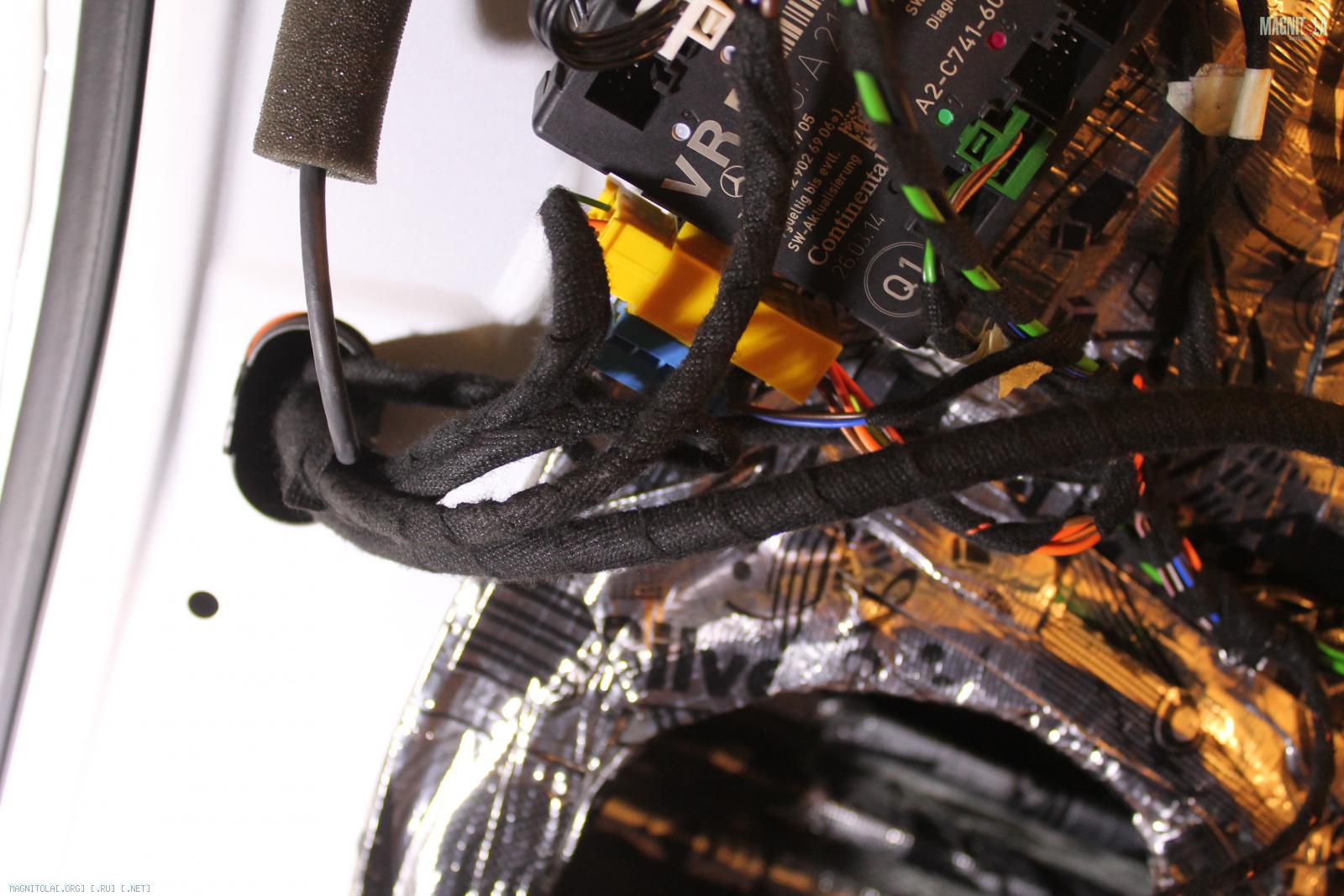

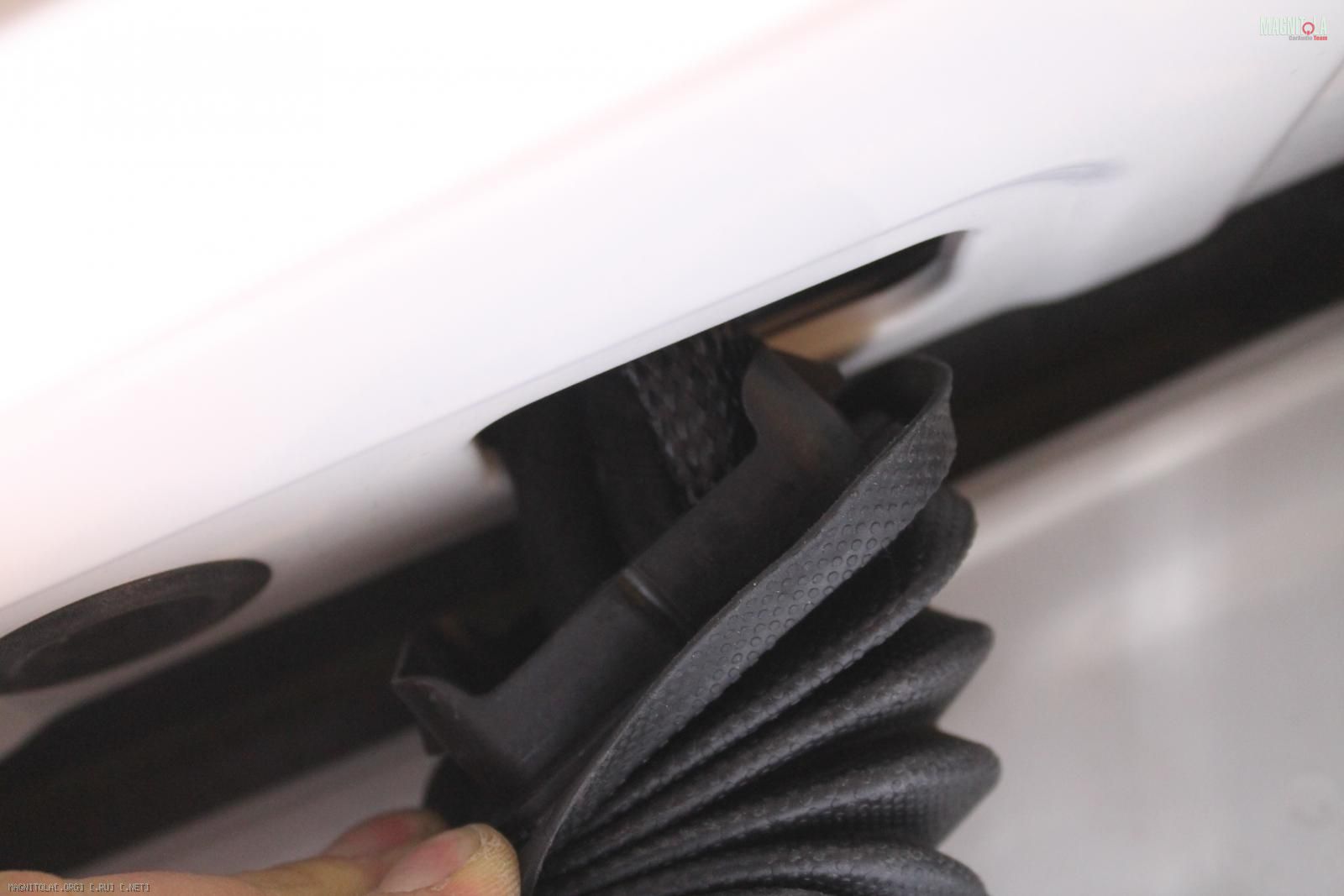

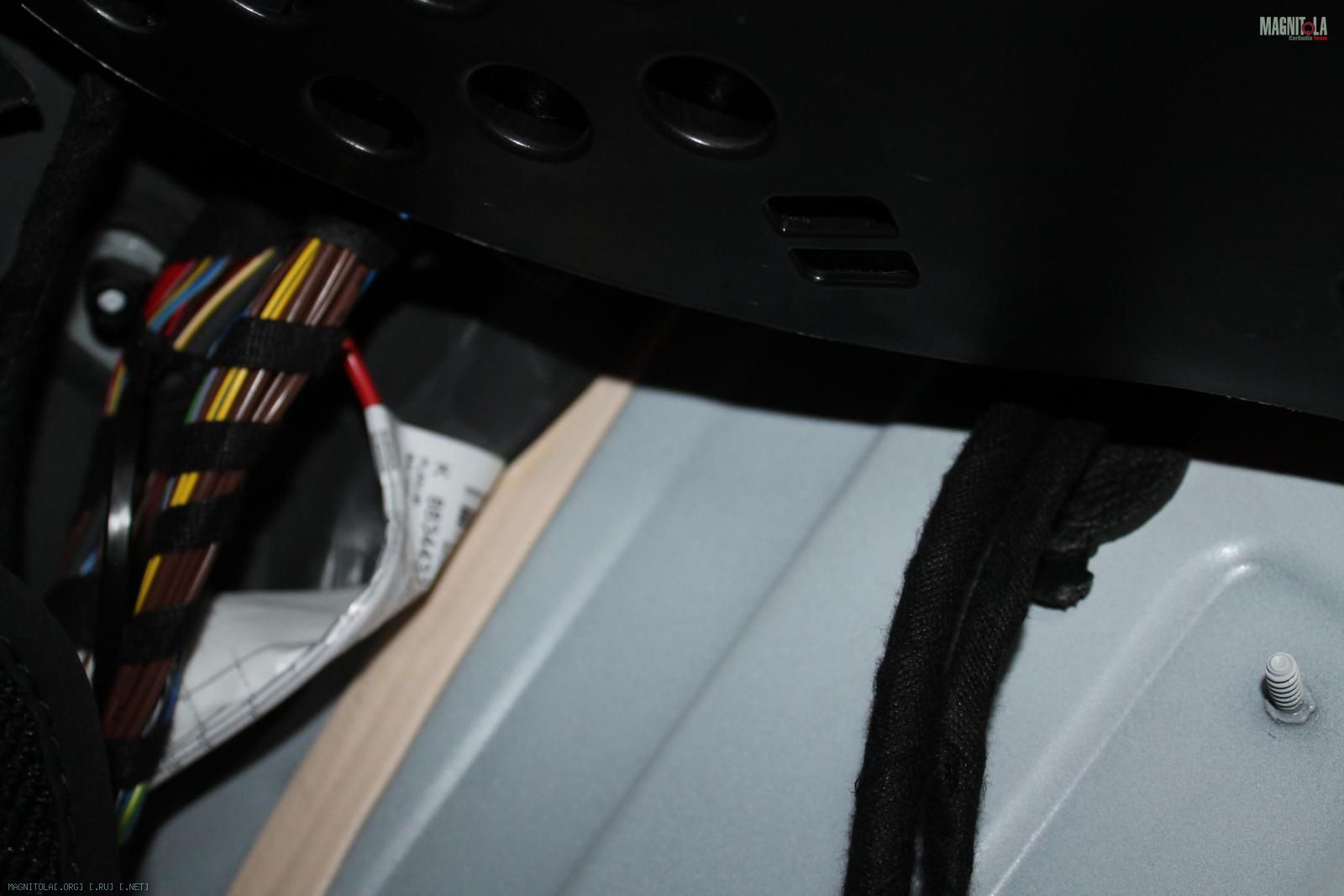

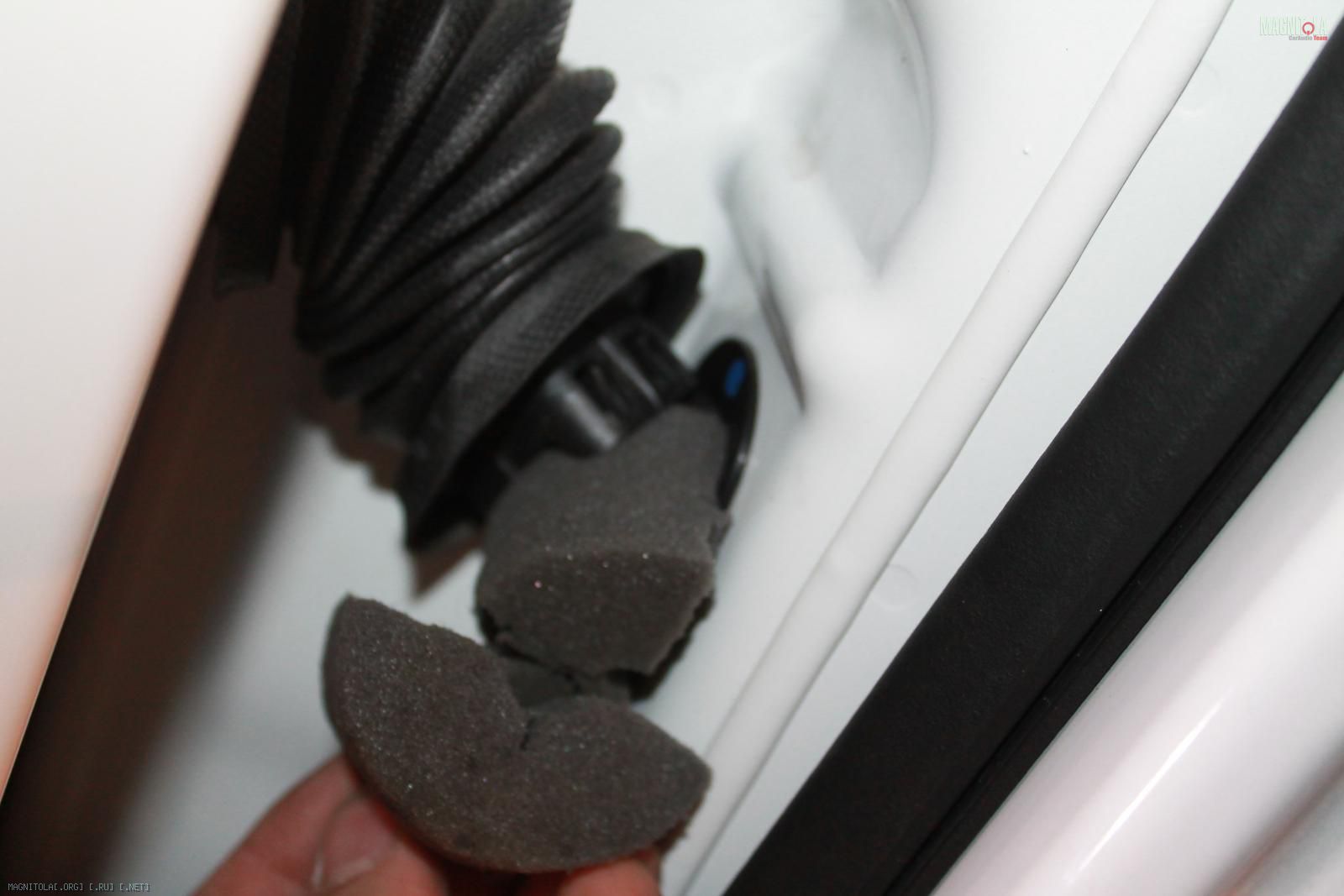

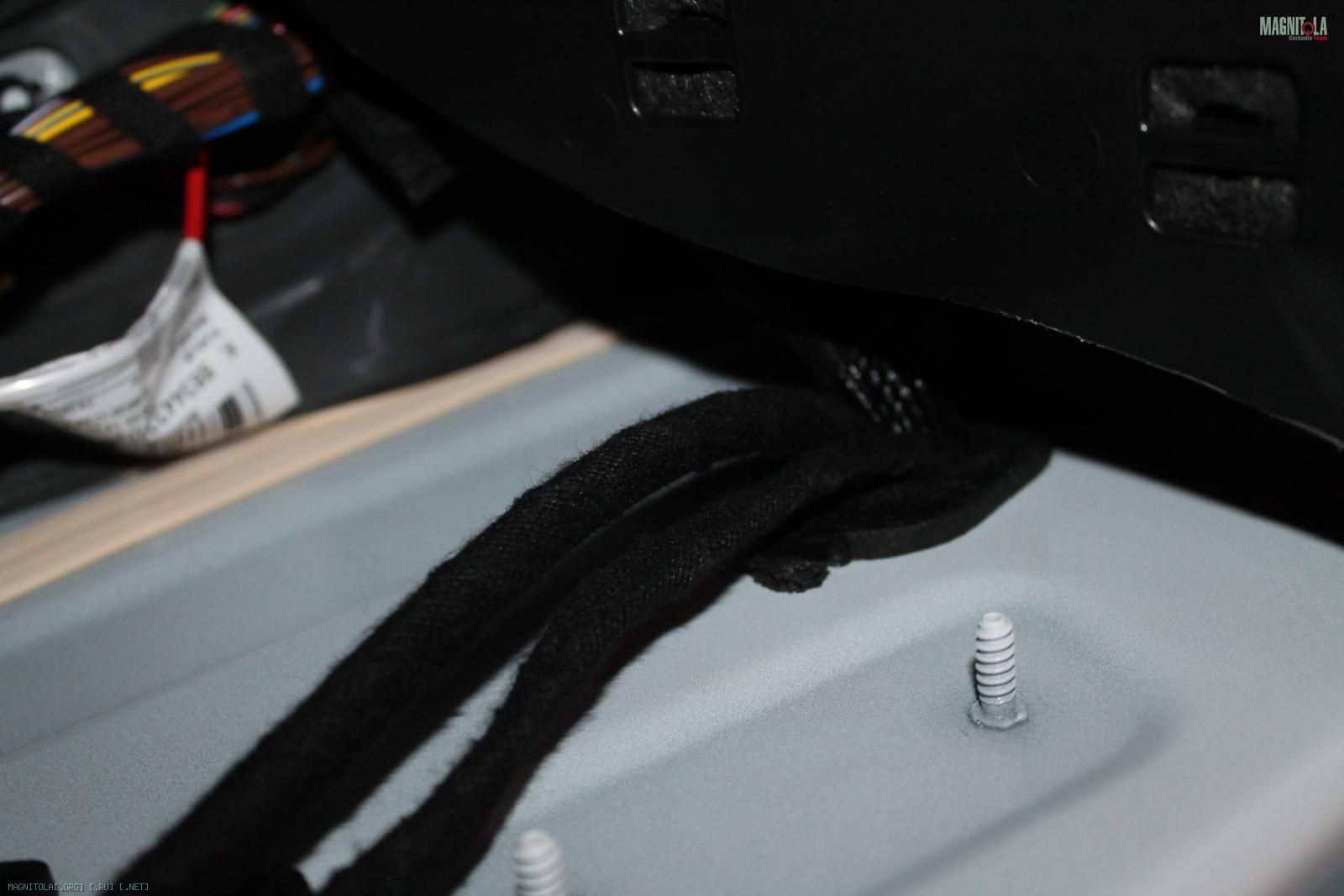

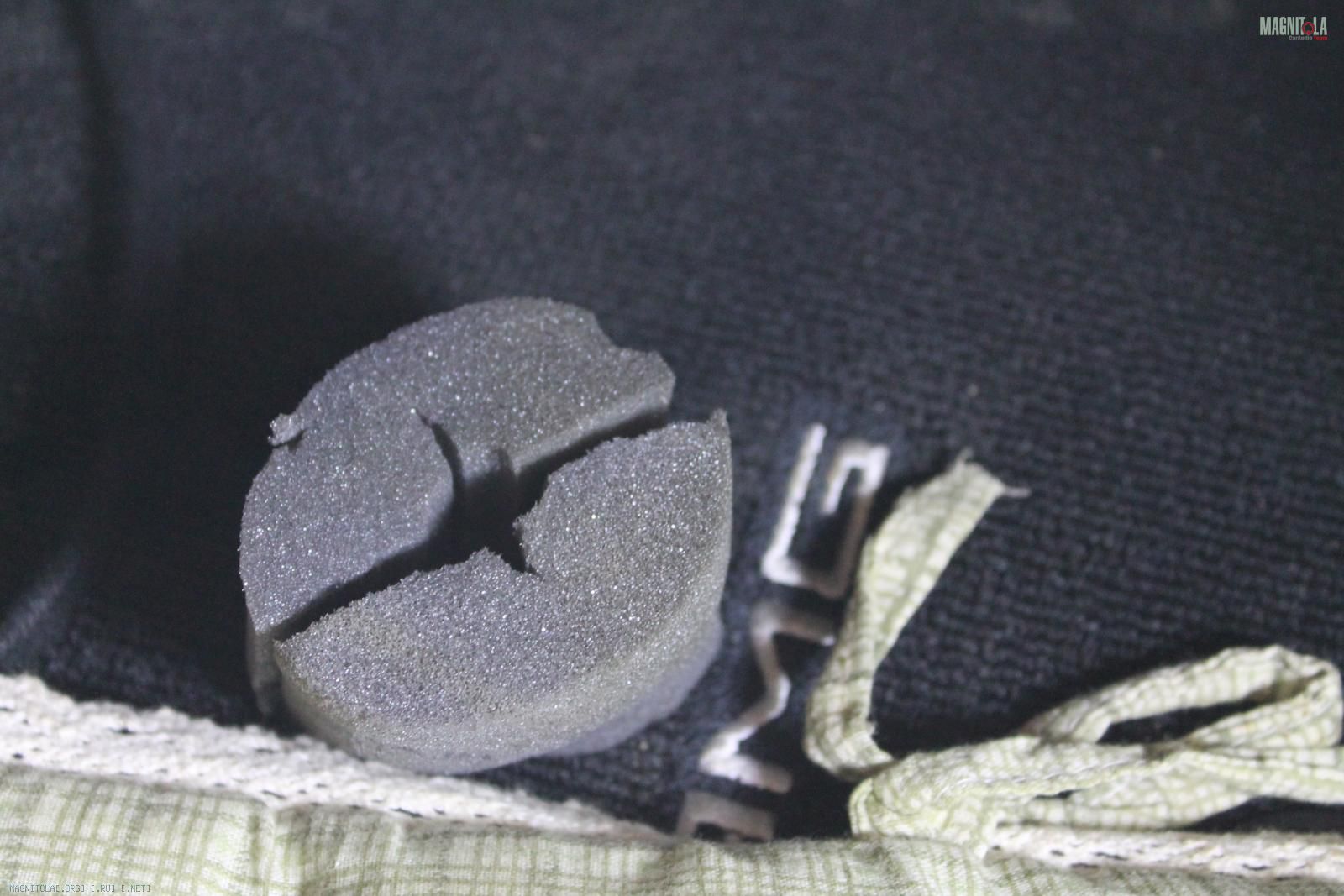

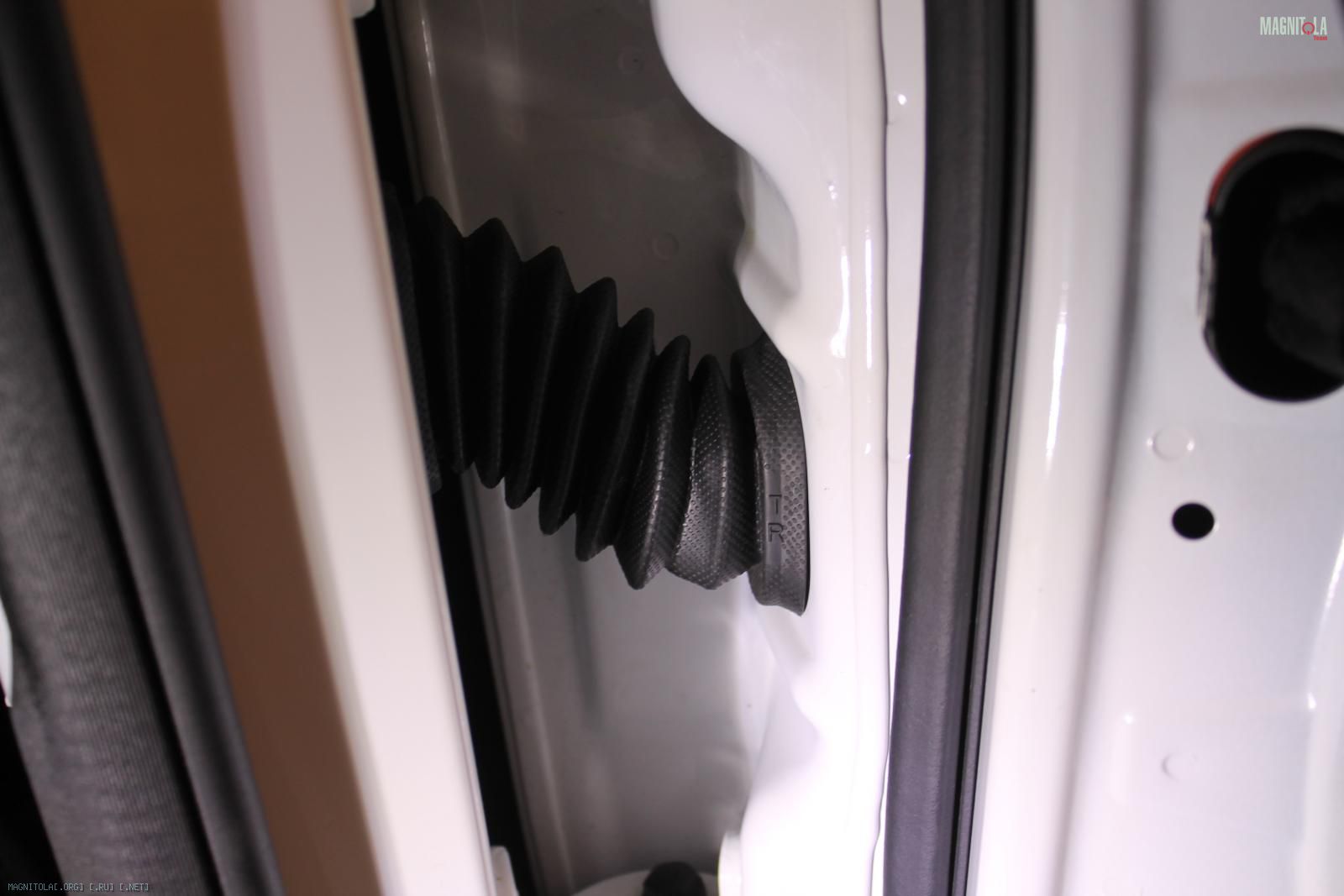

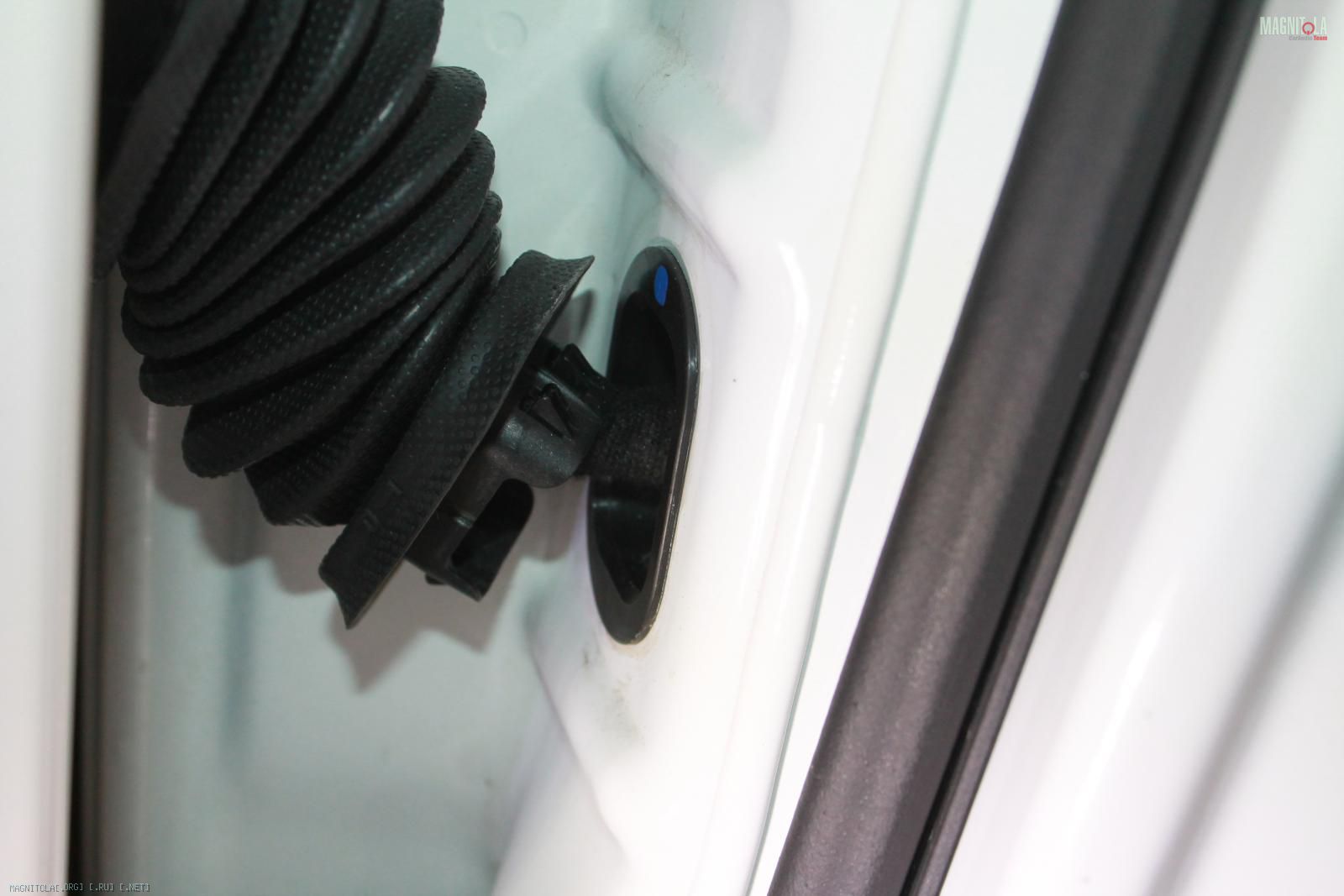

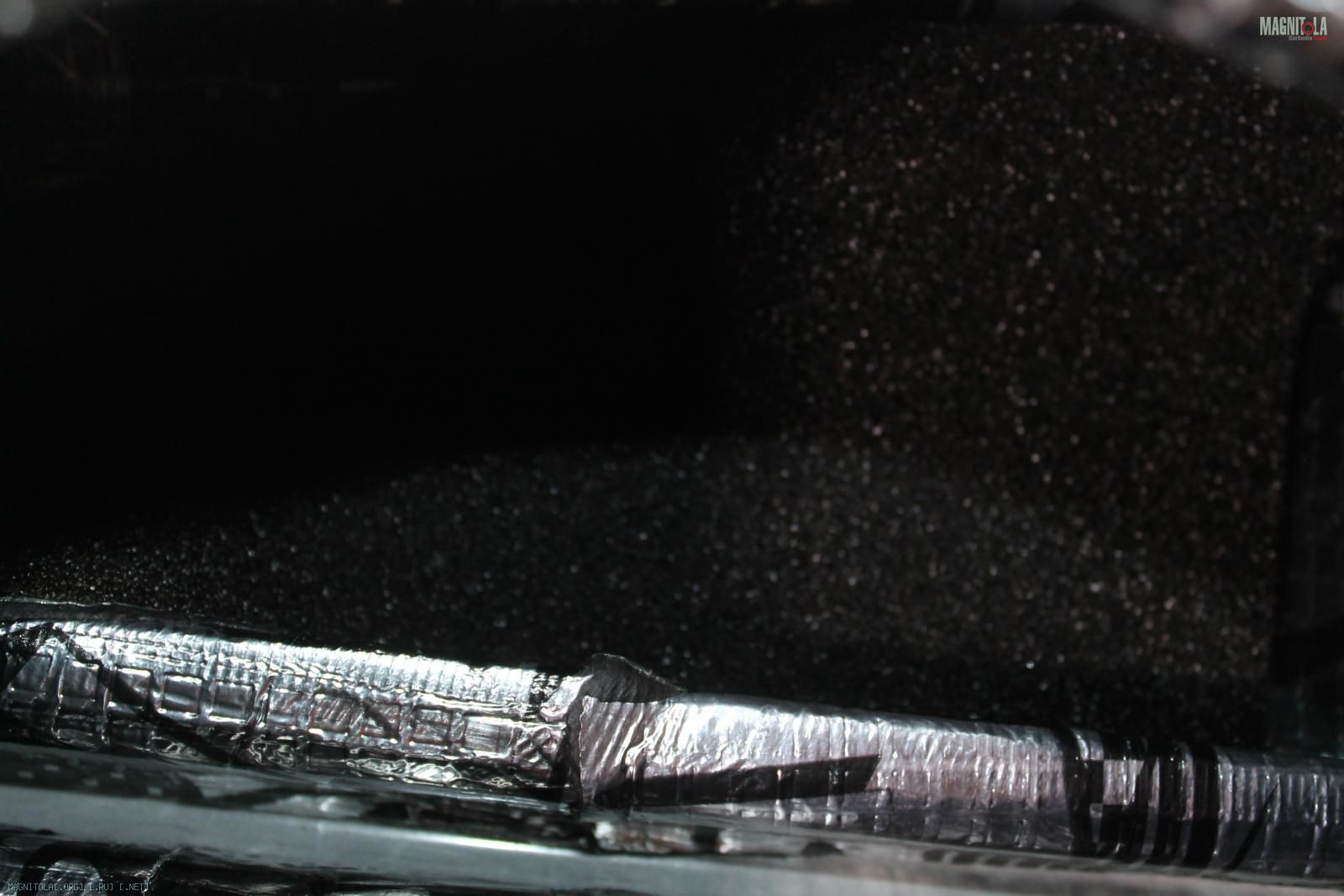

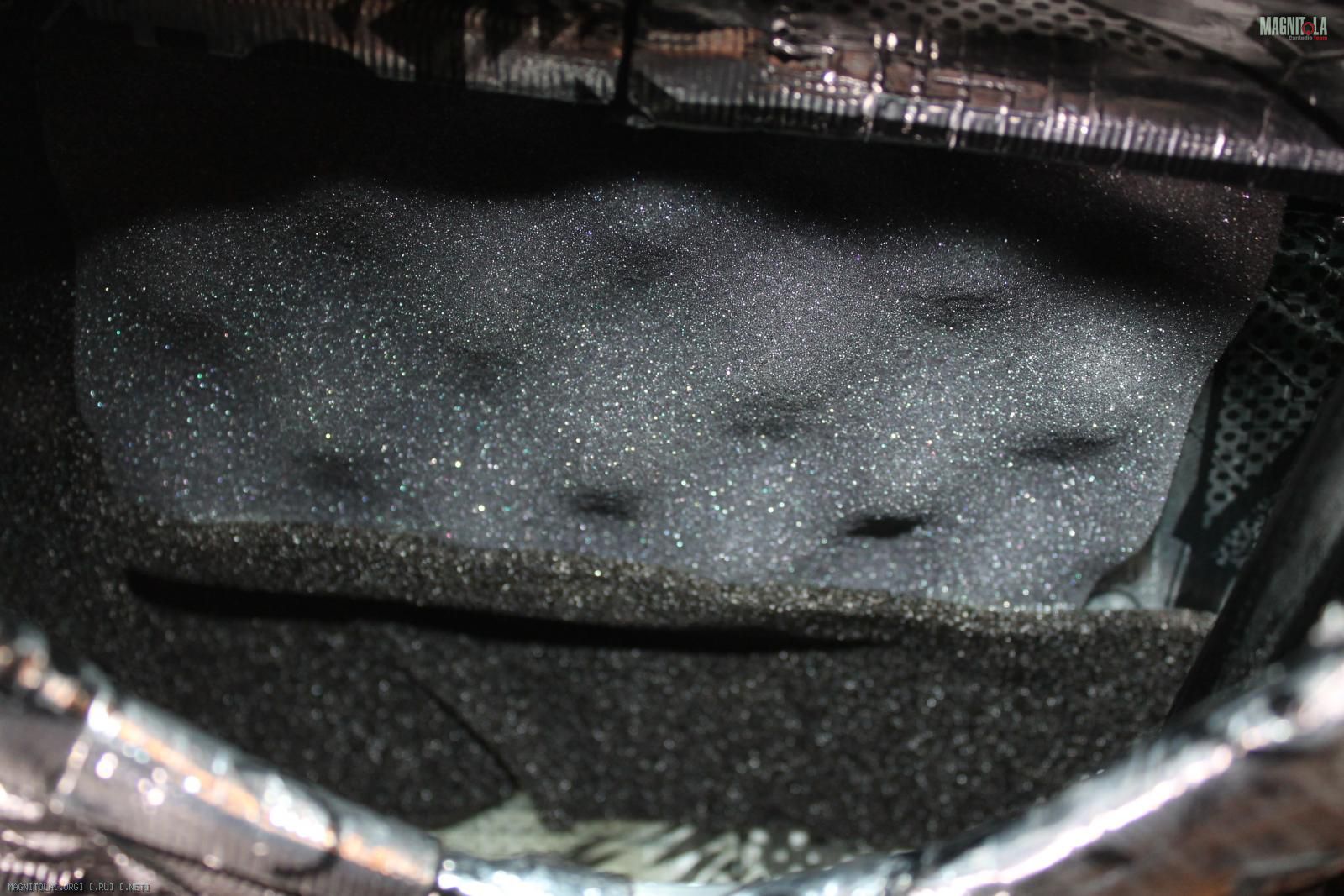

Протяжка в двери
Вложение 741424 Вложение 741426 Вложение 741428 Вложение 741430 Вложение 741432 Вложение 741434 Вложение 741436 Вложение 741438 Вложение 741440 Вложение 741442 Вложение 741444 Вложение 741446 Вложение 741448 Вложение 741450 Вложение 741452 Вложение 741454 Вложение 741456 Вложение 741458 Вложение 741460 Вложение 741462 Вложение 741464 Вложение 741466 Вложение 741468 Вложение 741470 Вложение 741472 Вложение 741474 Вложение 741476 Вложение 741478

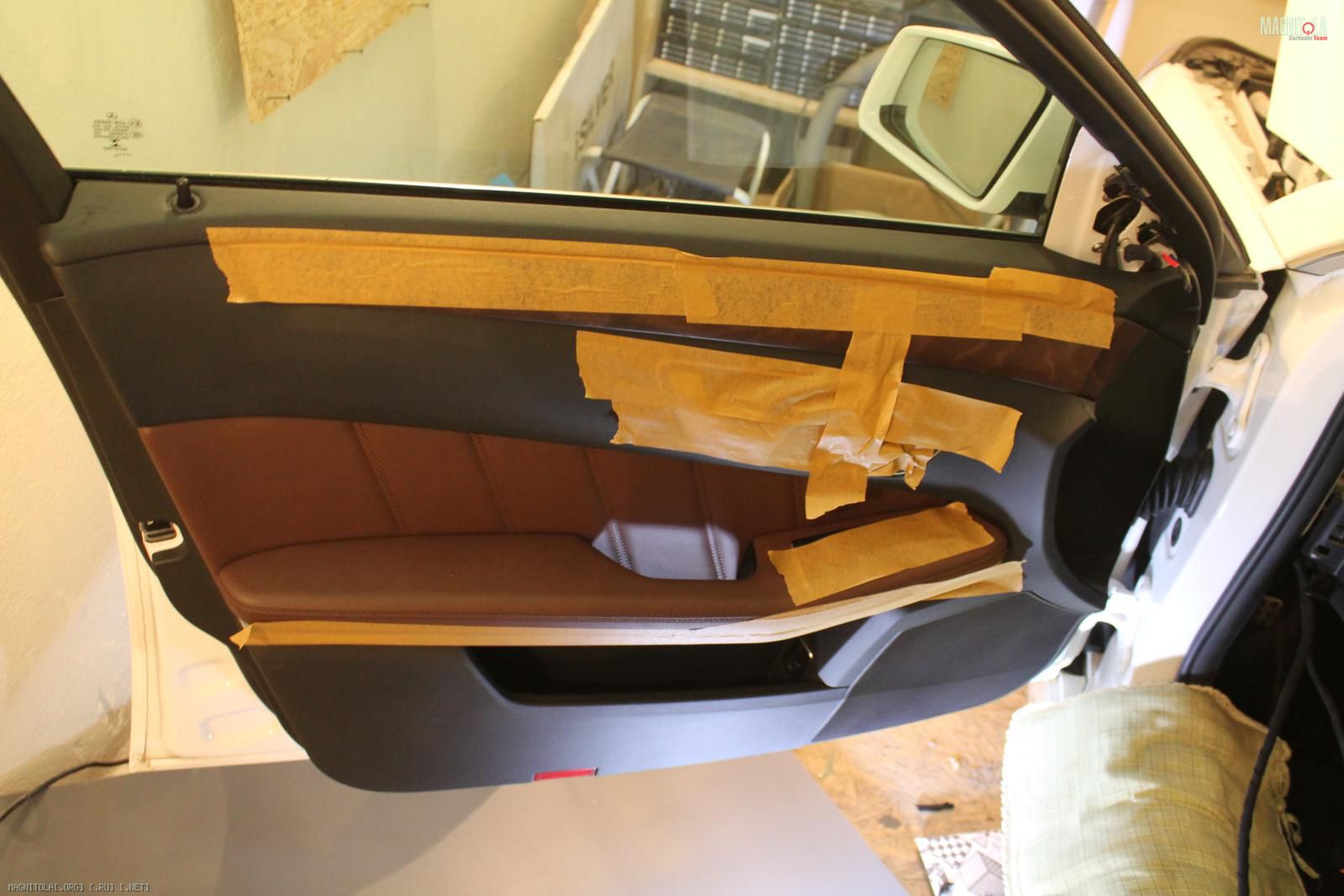

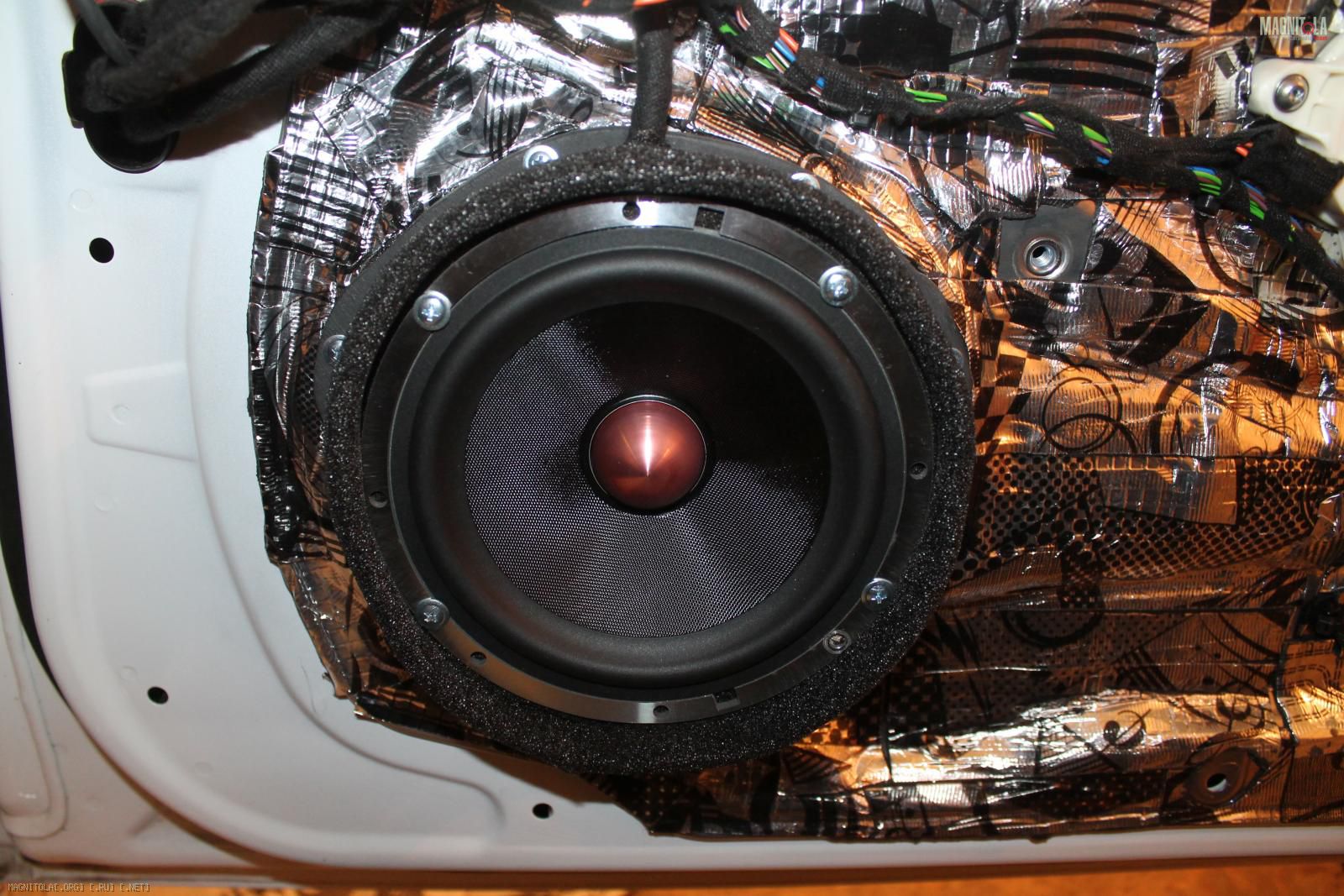

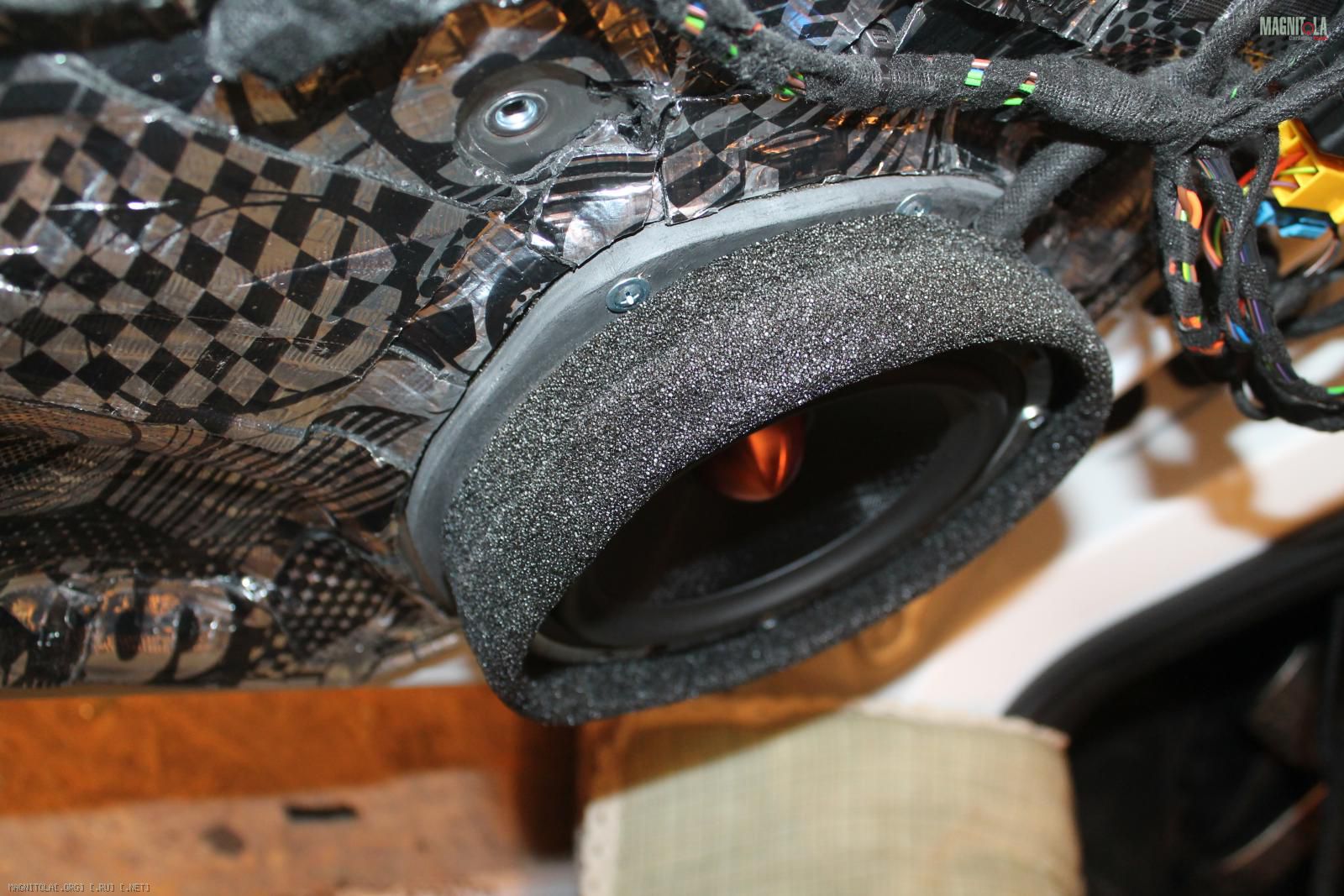

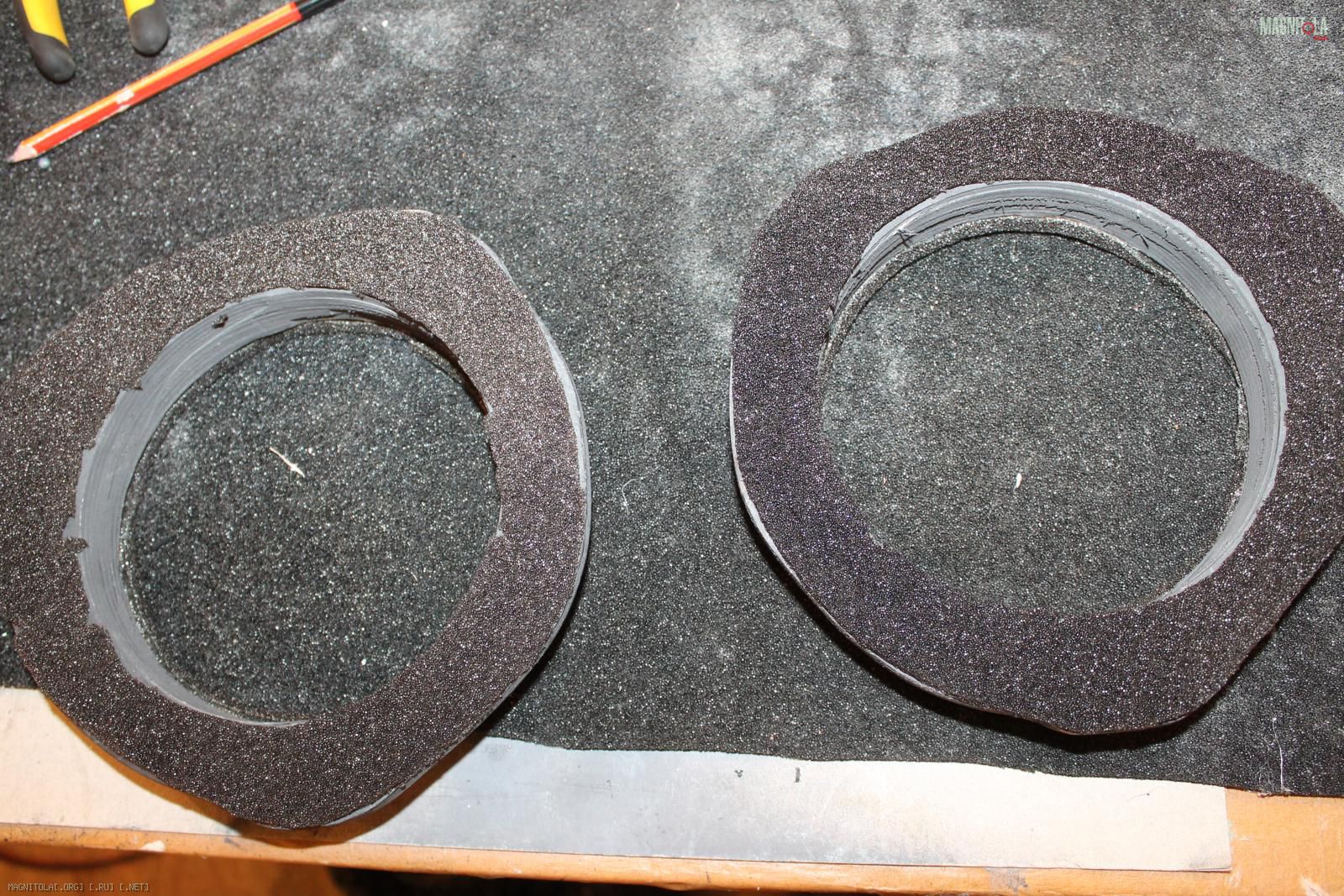

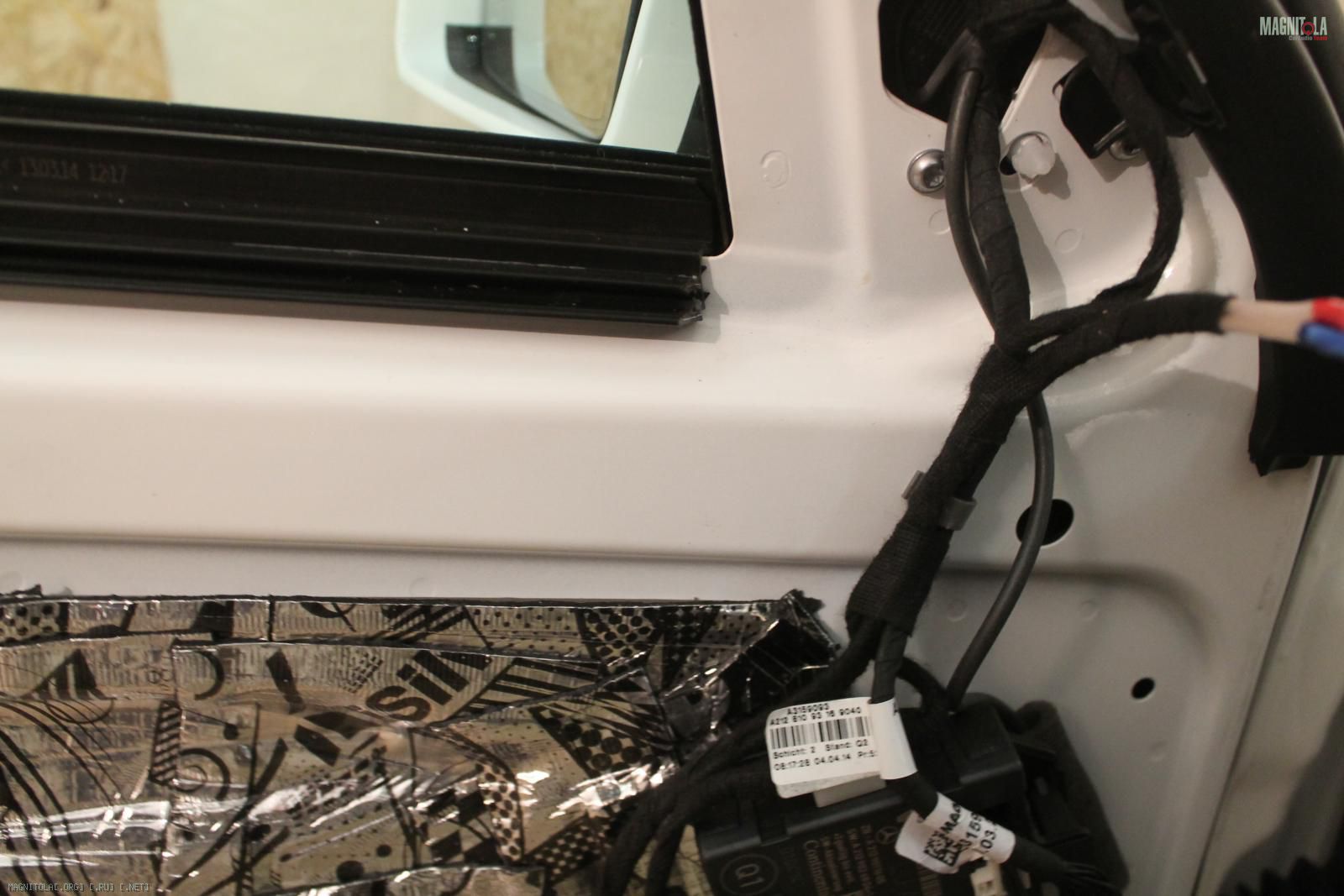

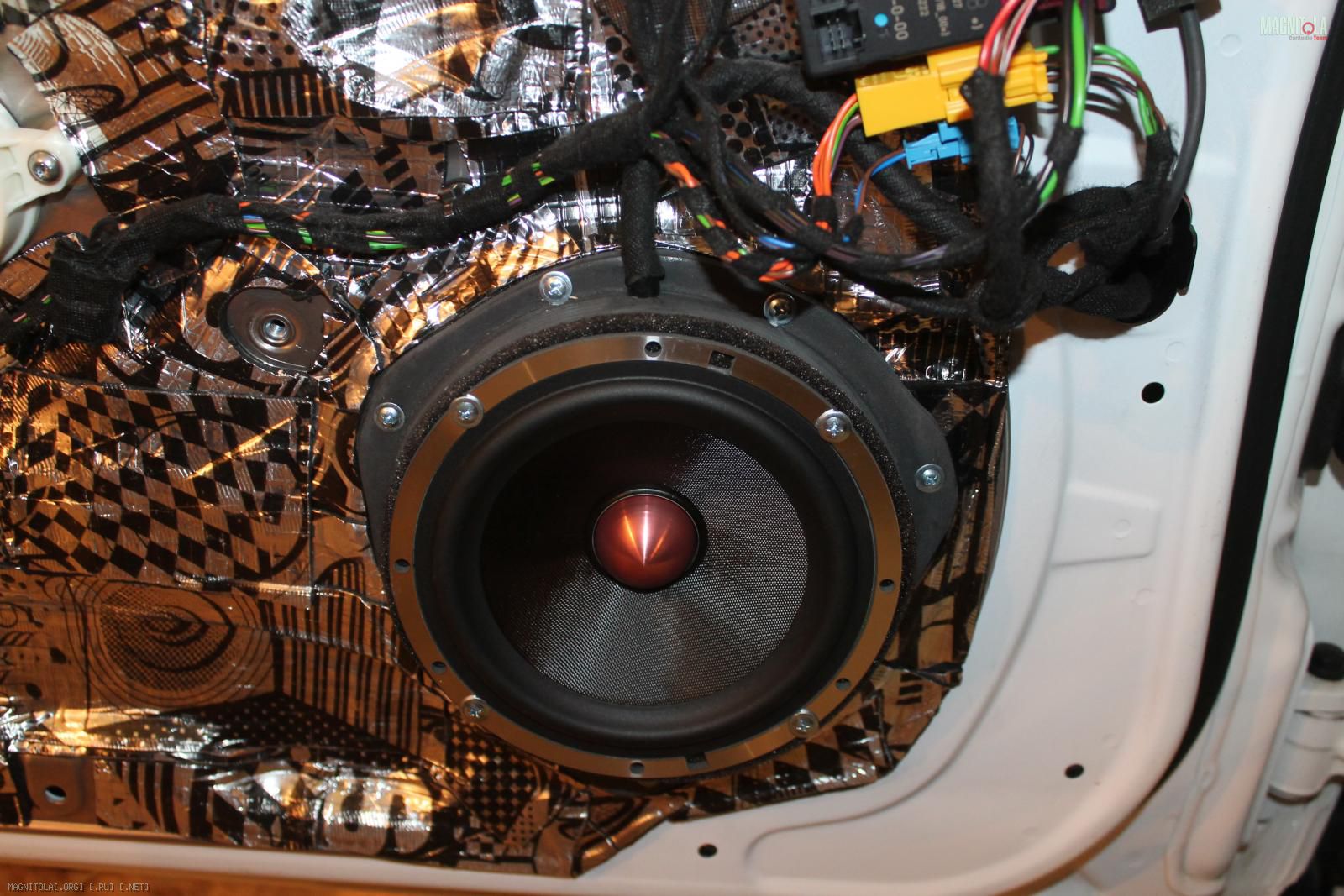

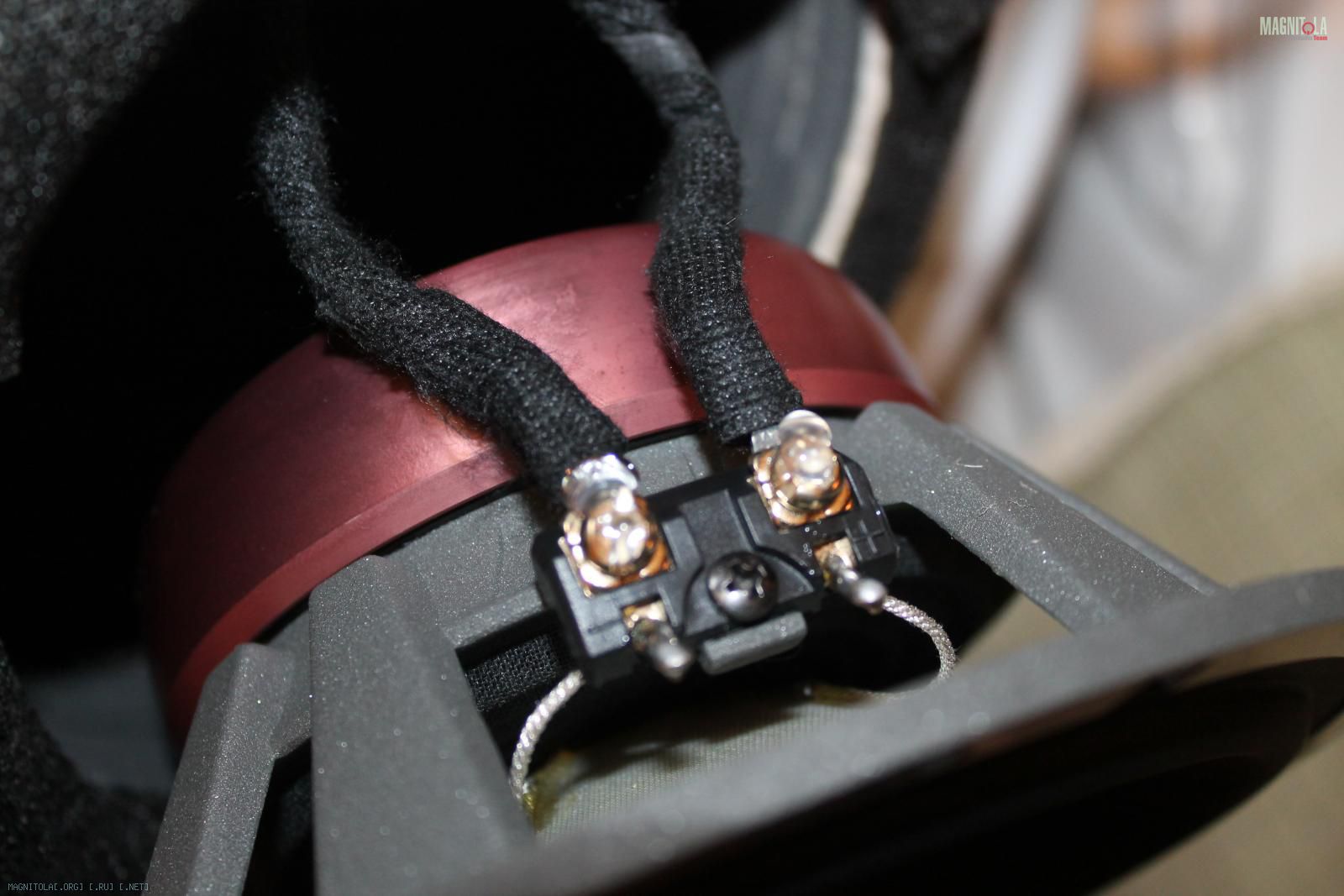

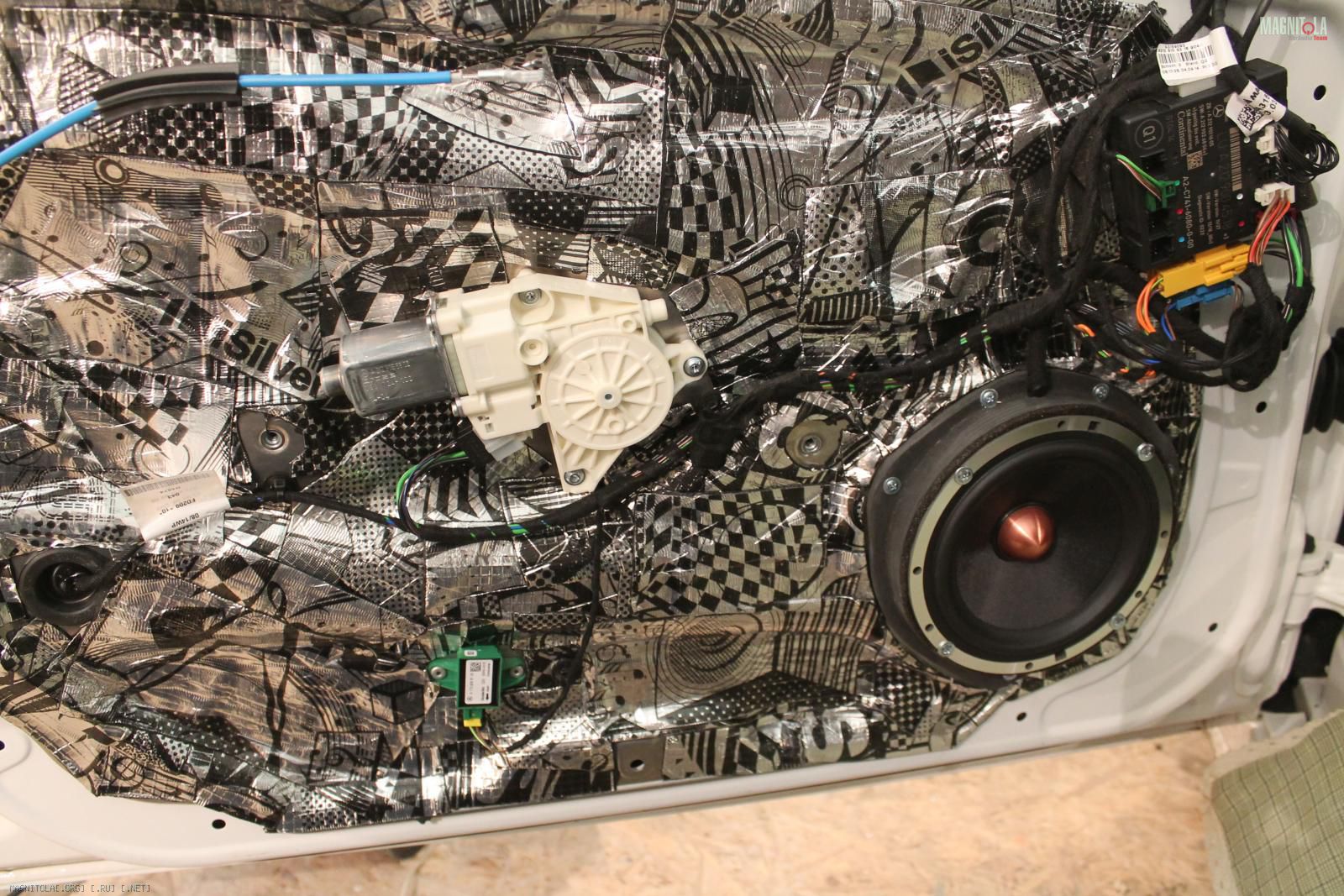

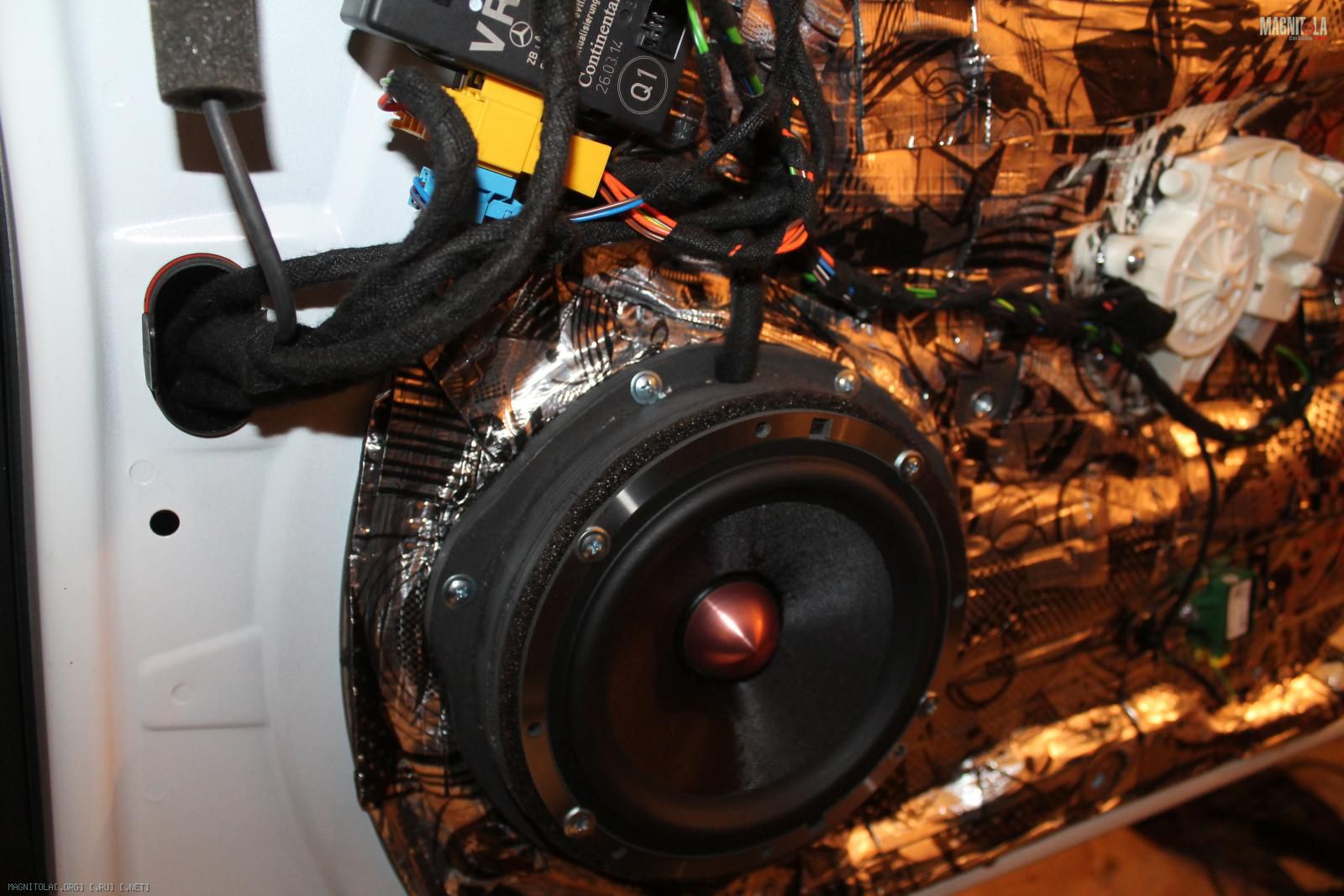

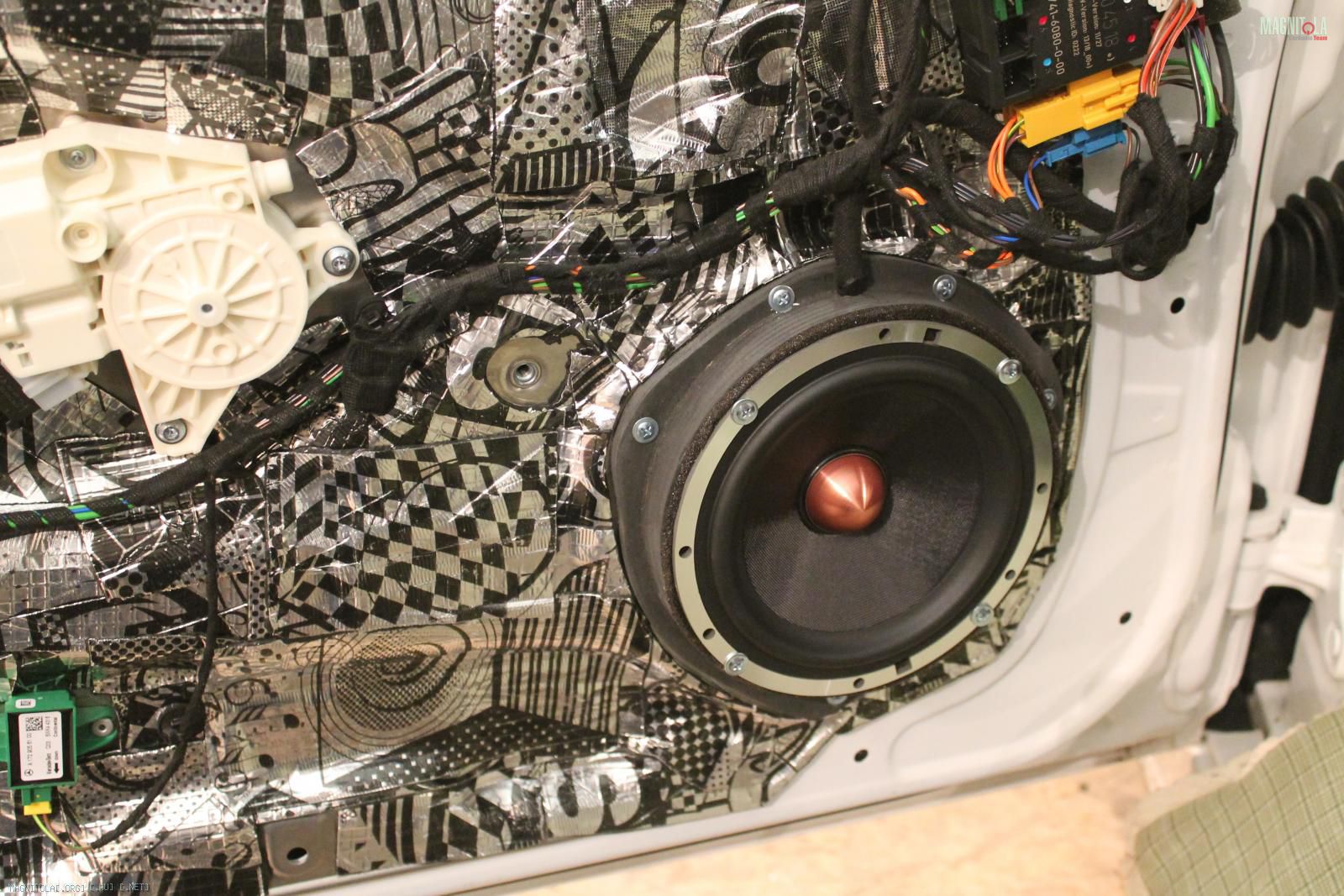

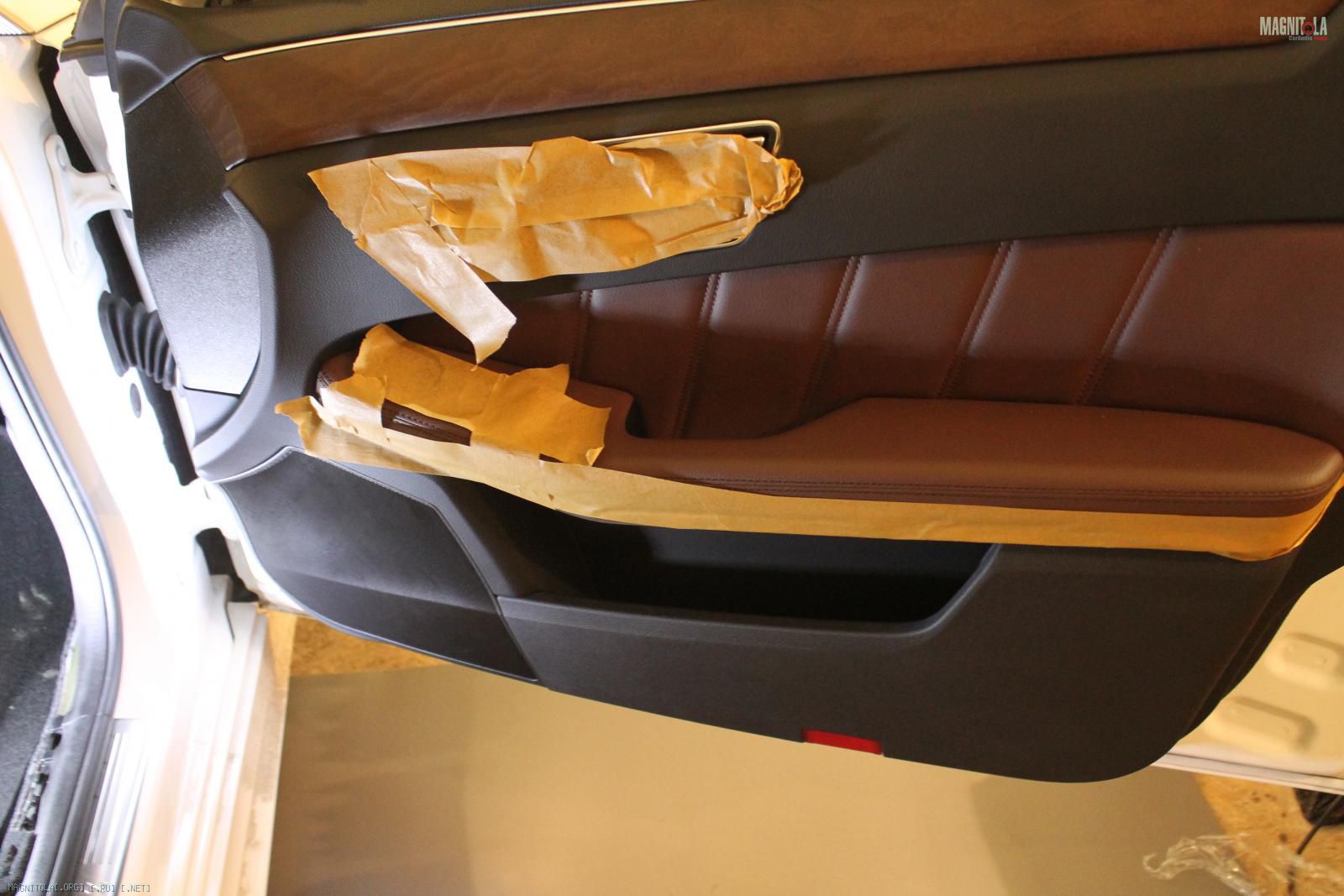

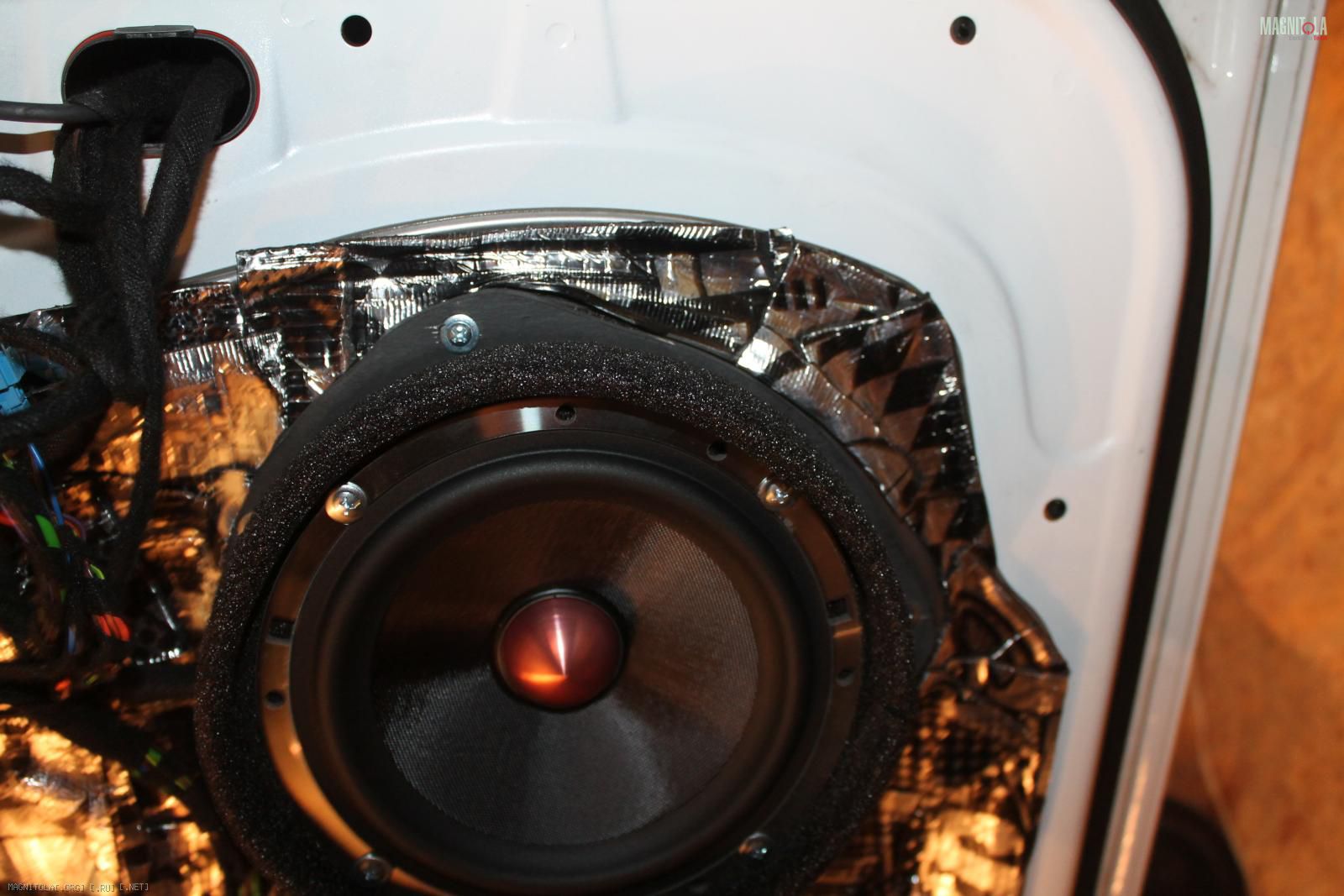

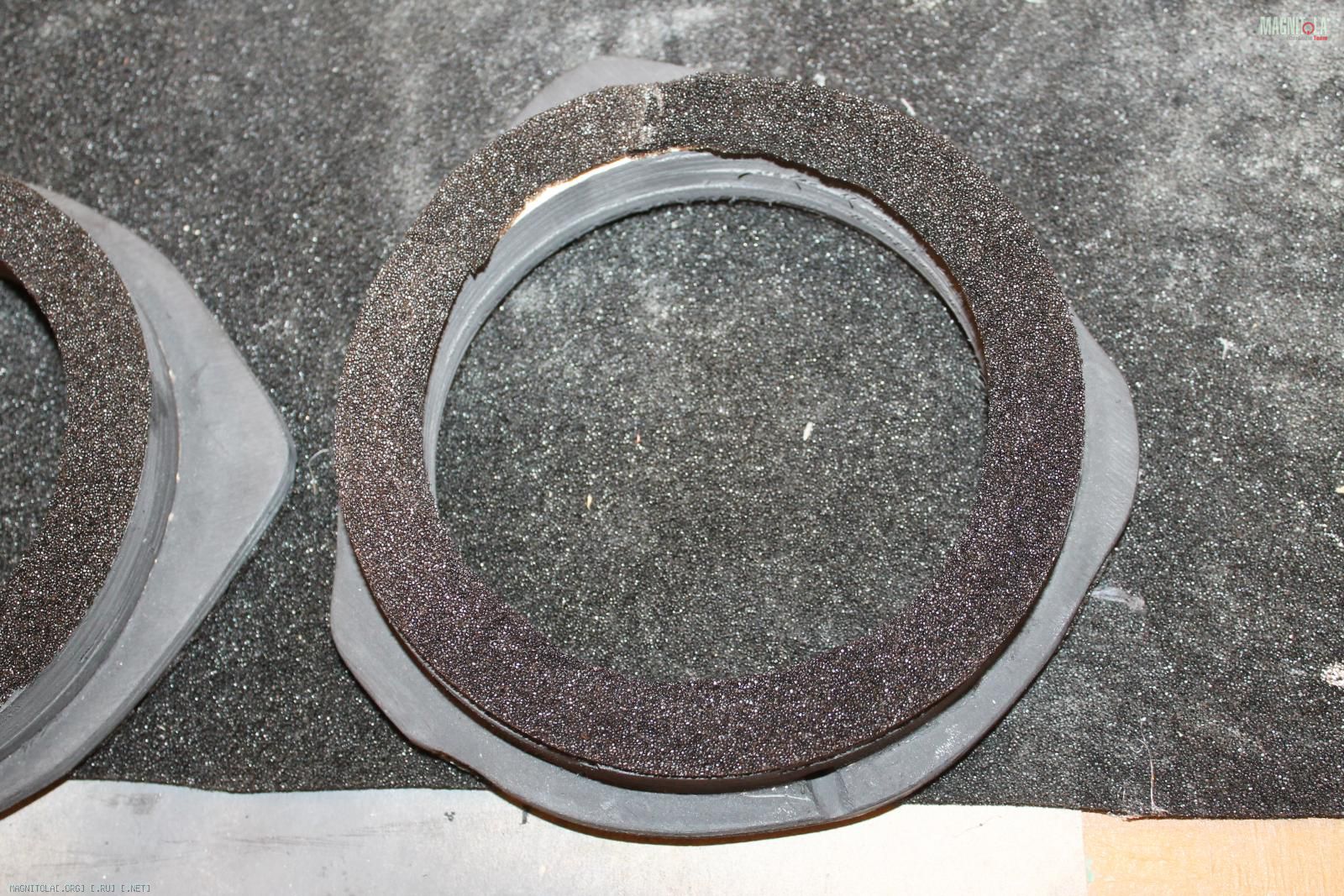

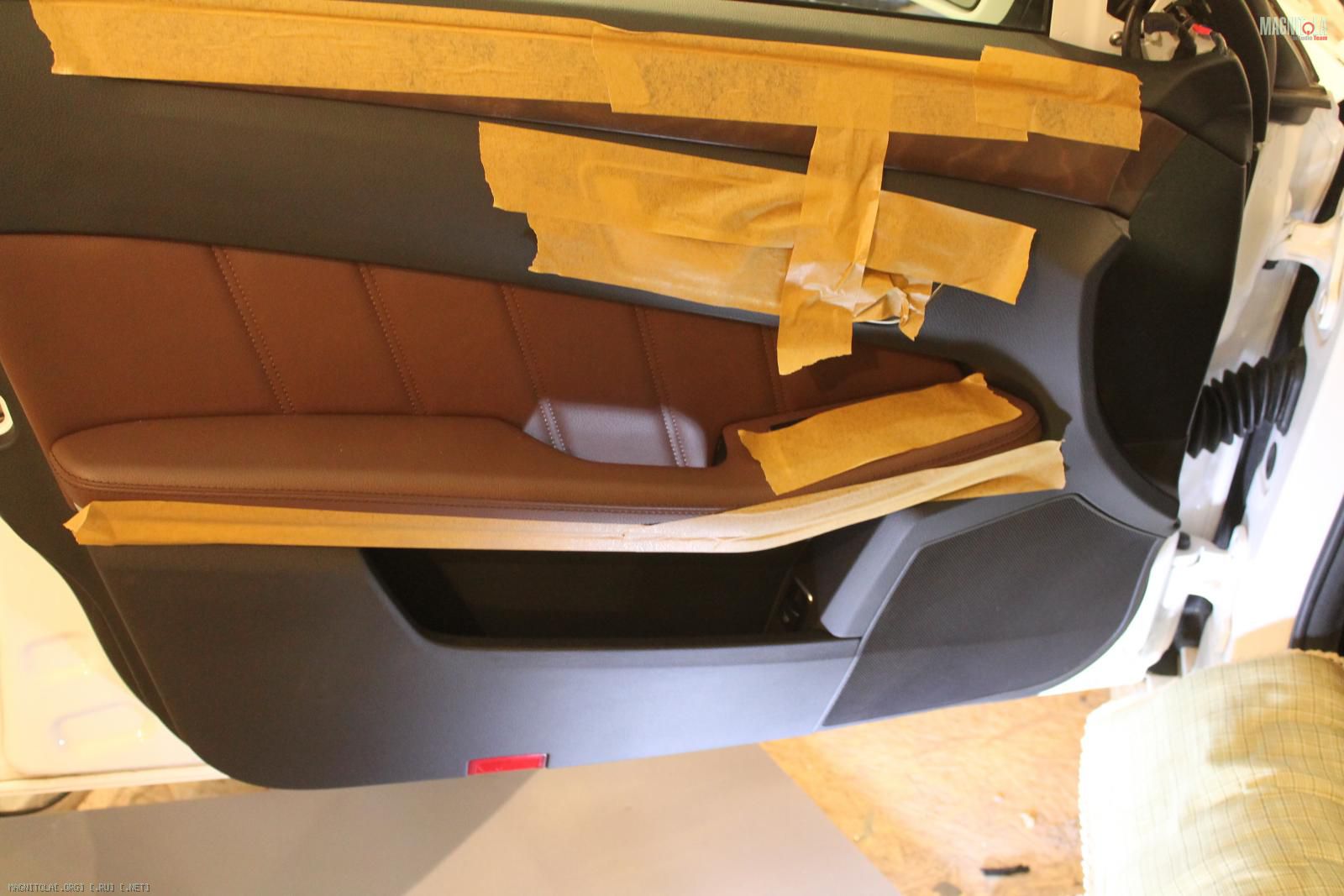

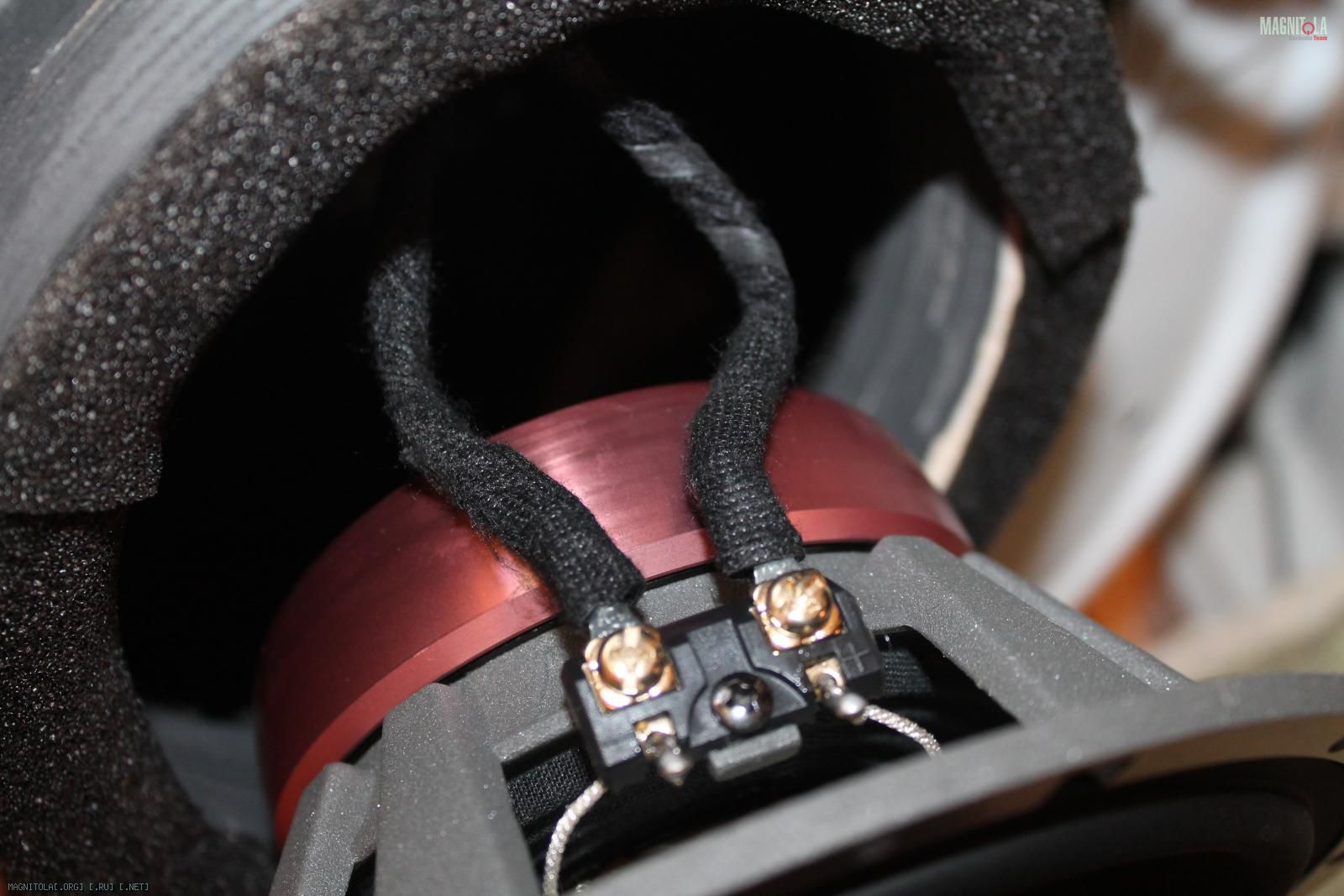

Проставочные кольца, установка мидбаса
Вложение 741480 Вложение 741482 Вложение 741484 Вложение 741486 Вложение 741488 Вложение 741490 Вложение 741492 Вложение 741494 Вложение 741496 Вложение 741498 Вложение 741500 Вложение 741502 Вложение 741504 Вложение 741506 Вложение 741508 Вложение 741510 Вложение 741512 Вложение 741514 Вложение 741516 Вложение 741518 Вложение 741520 Вложение 741522 Вложение 741524 Вложение 741526 Вложение 741528

Вложение 741530 Вложение 741532 Вложение 741534 Вложение 741536

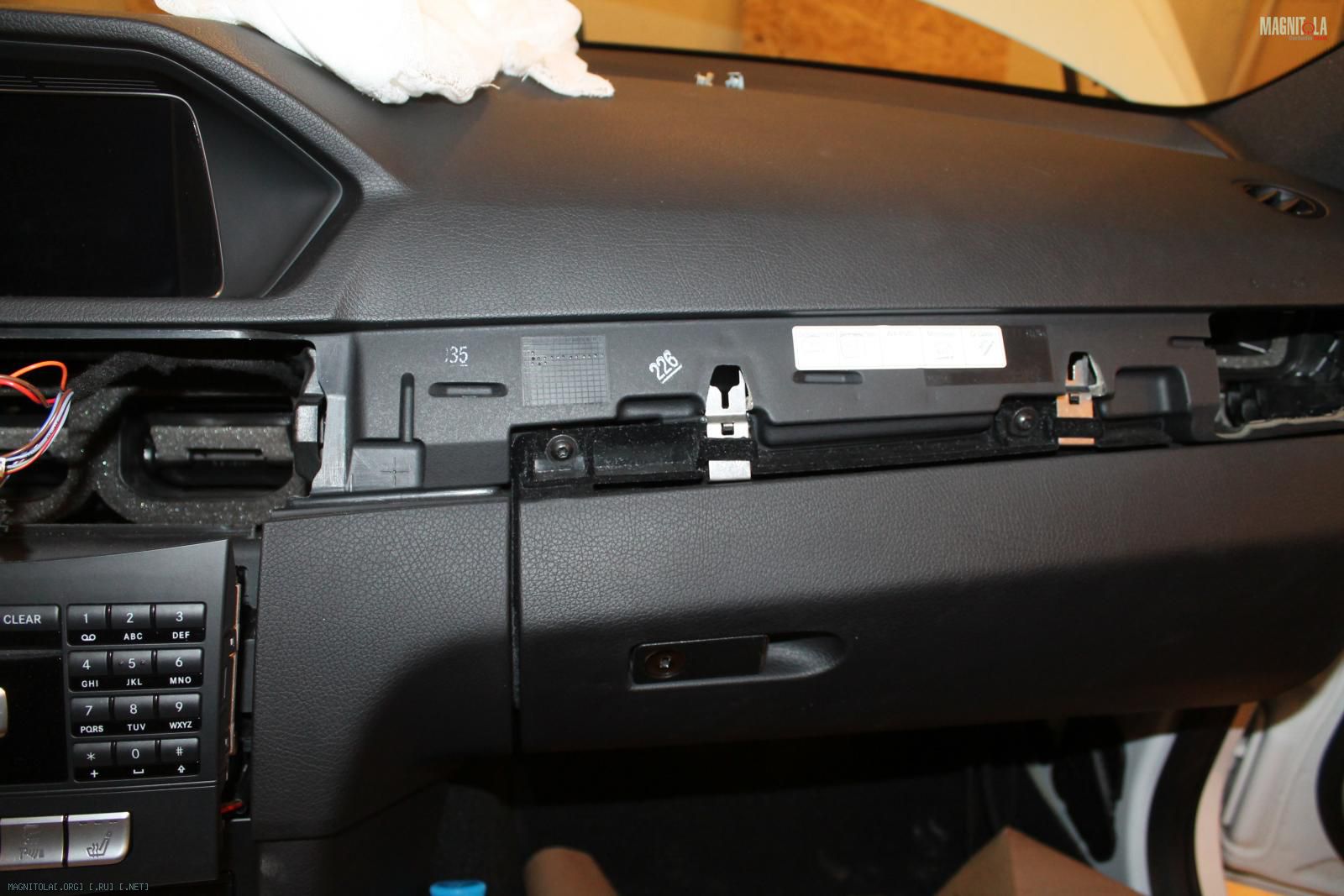

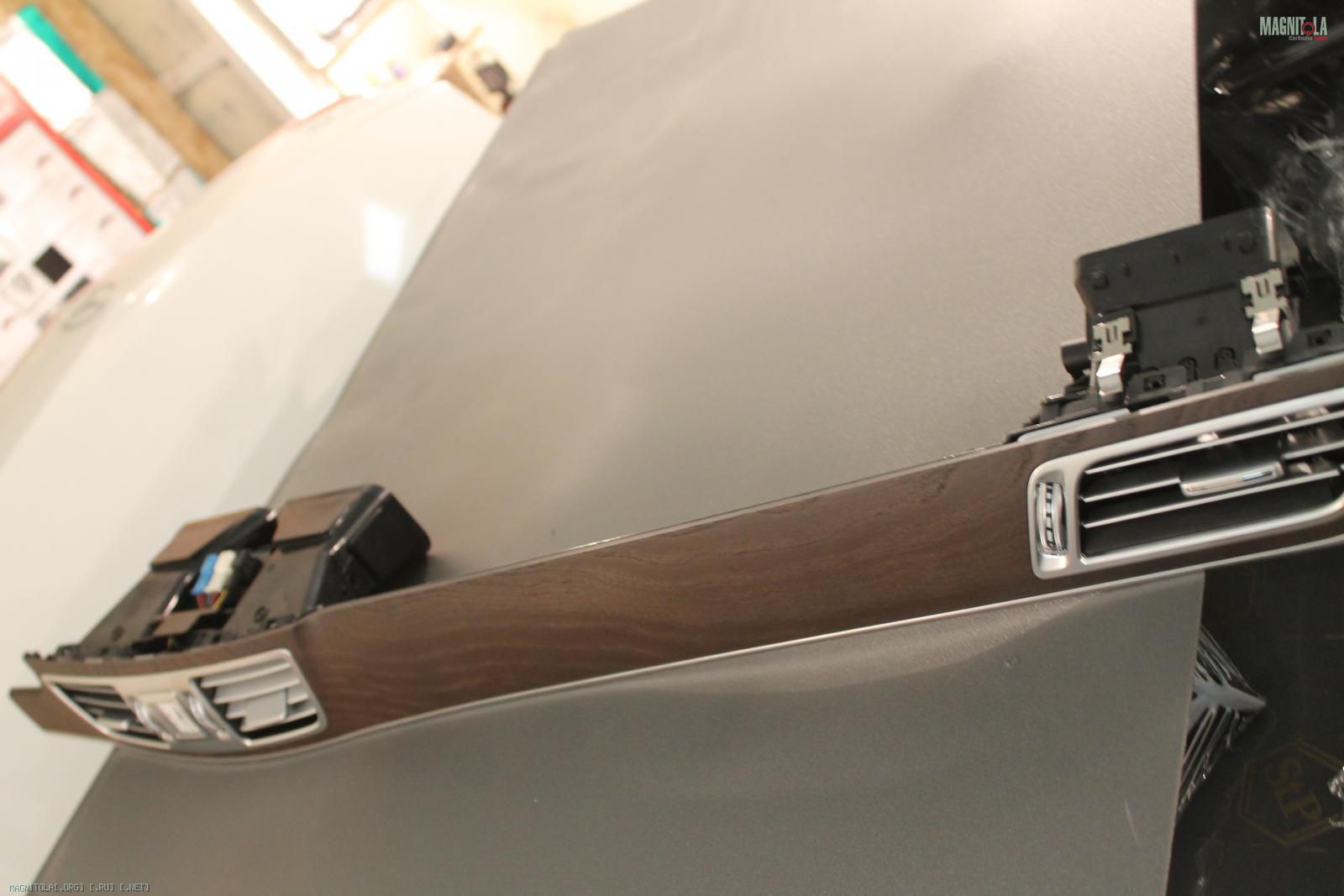

Снятие штатной ГУ и подключении штатной оптики Most
Вложение 741538 Вложение 741540 Вложение 741542 Вложение 741544 Вложение 741546 Вложение 741548

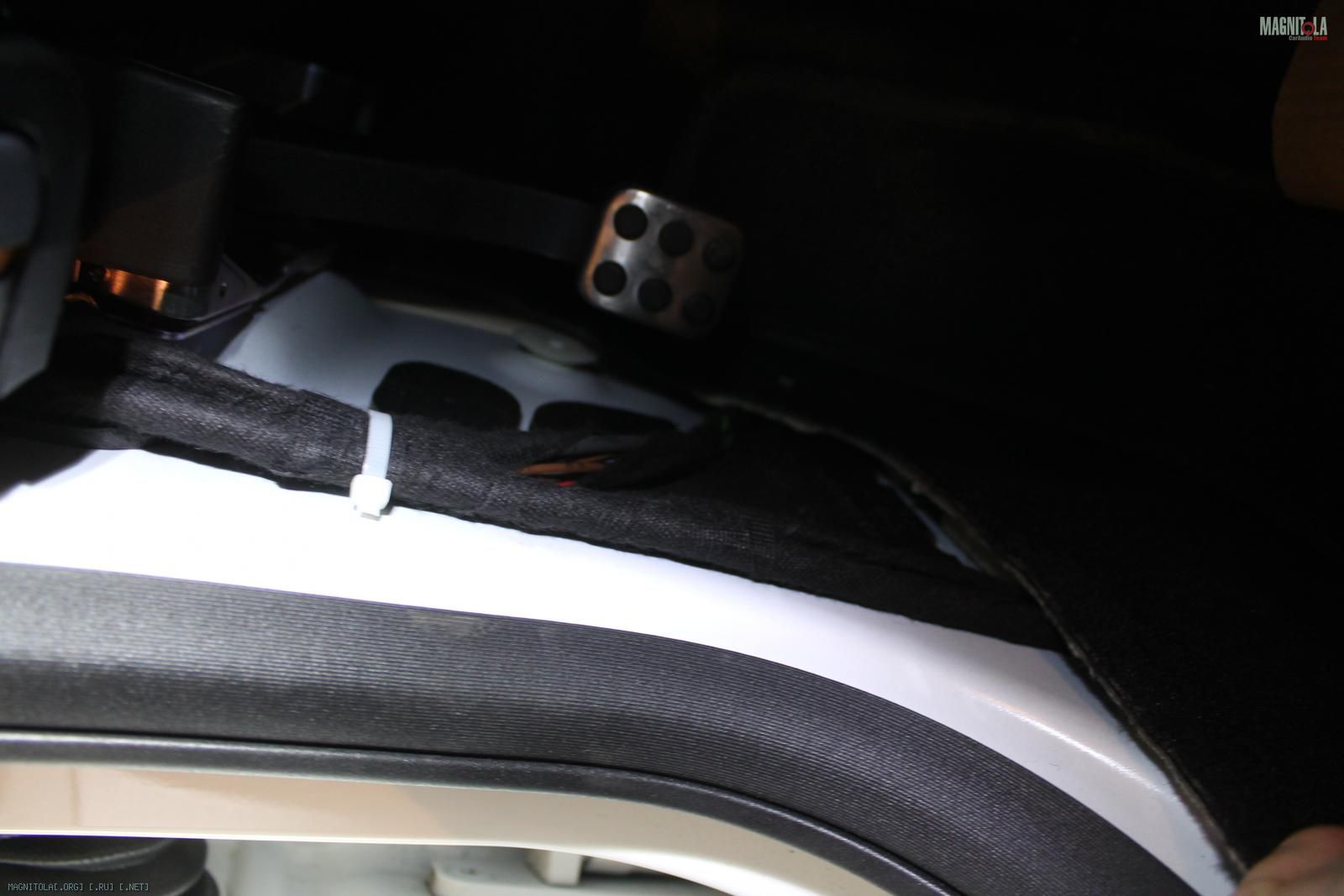

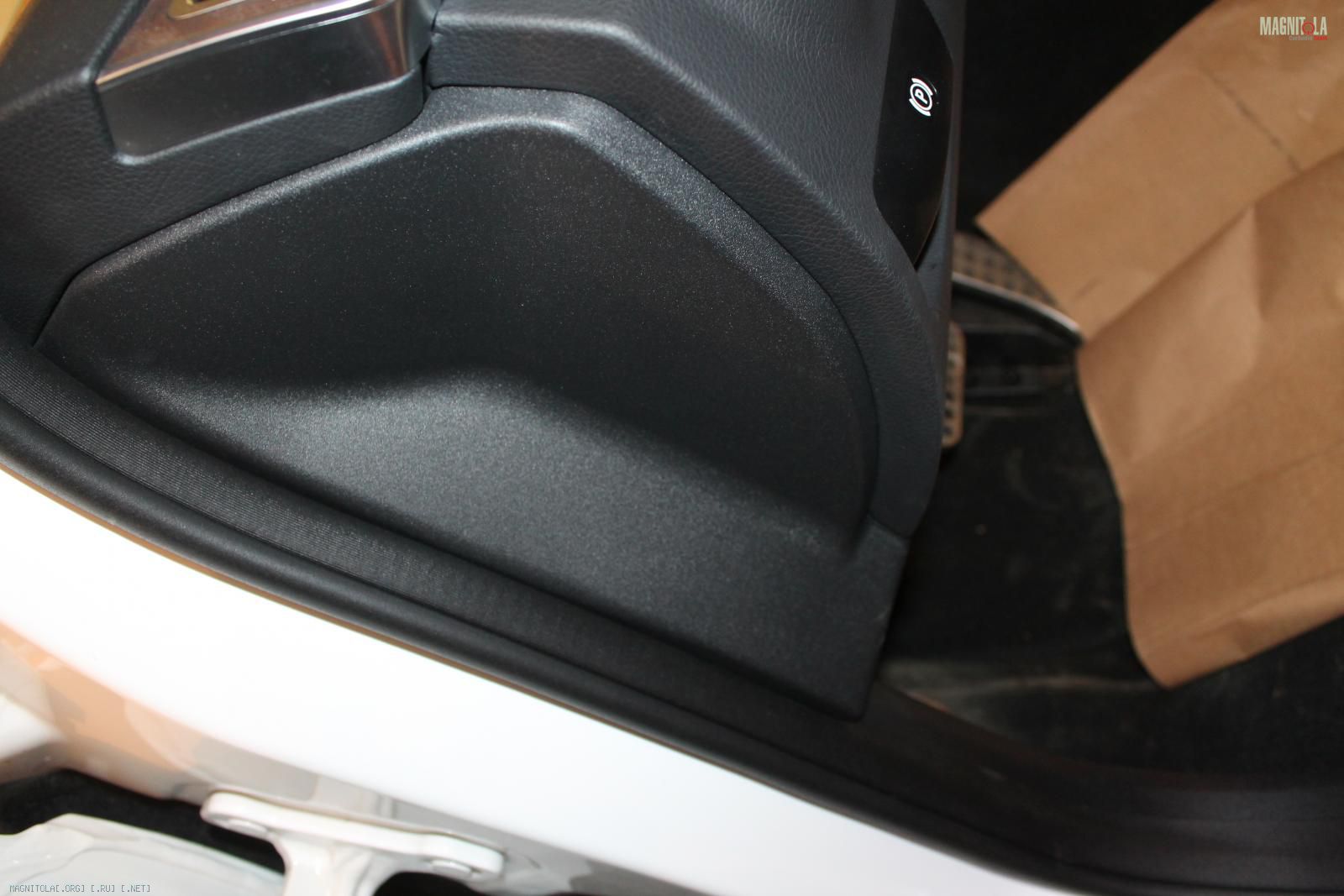

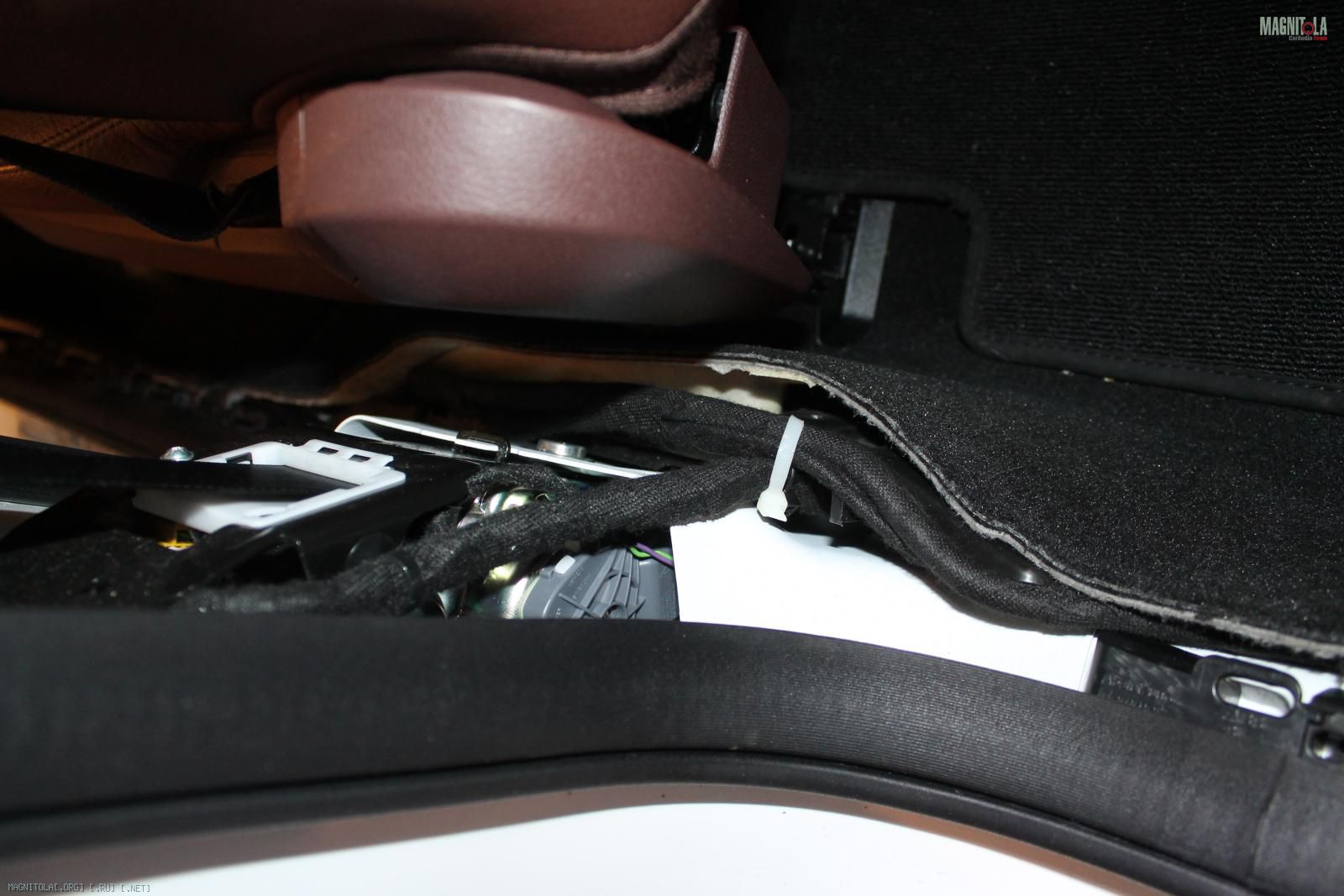

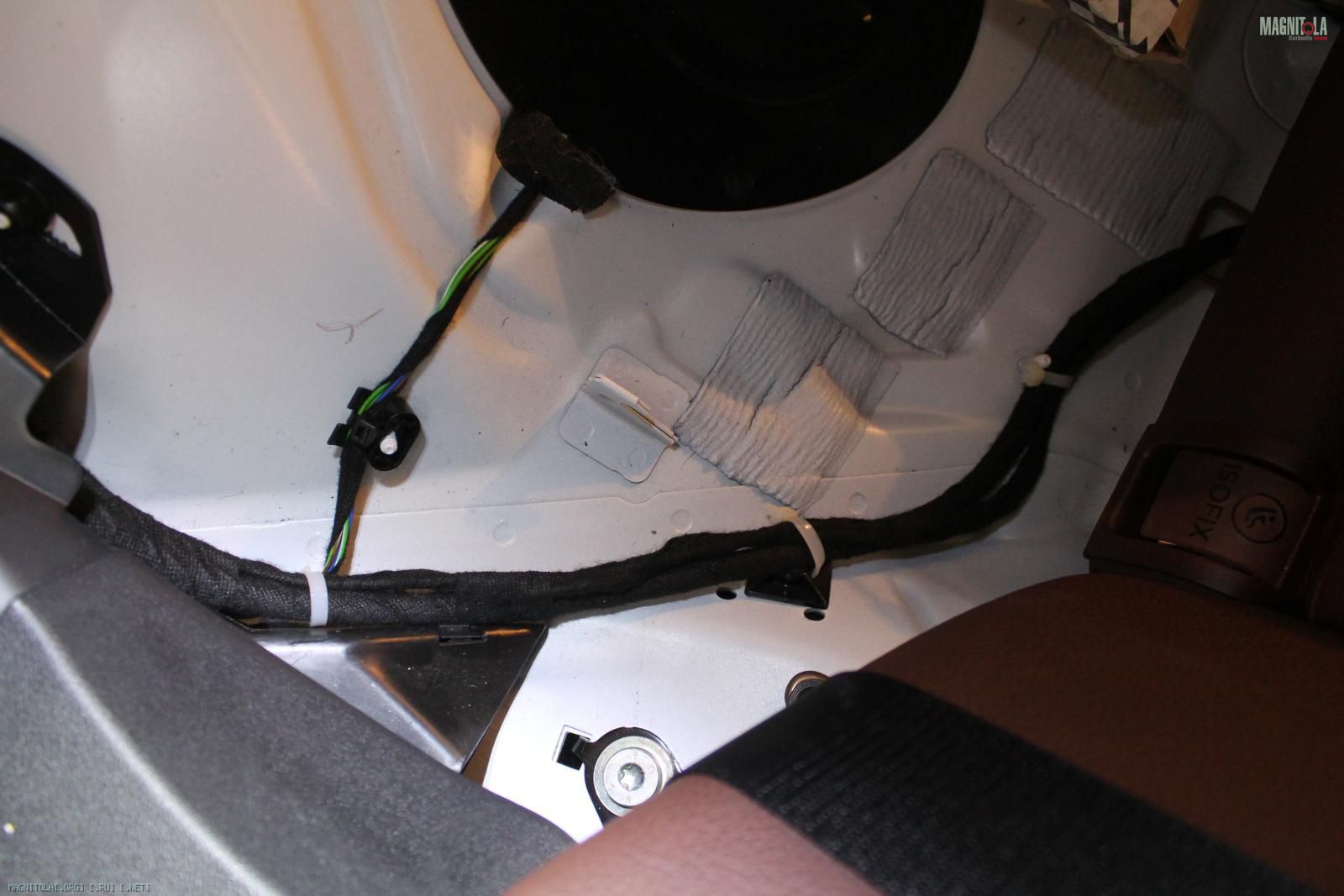

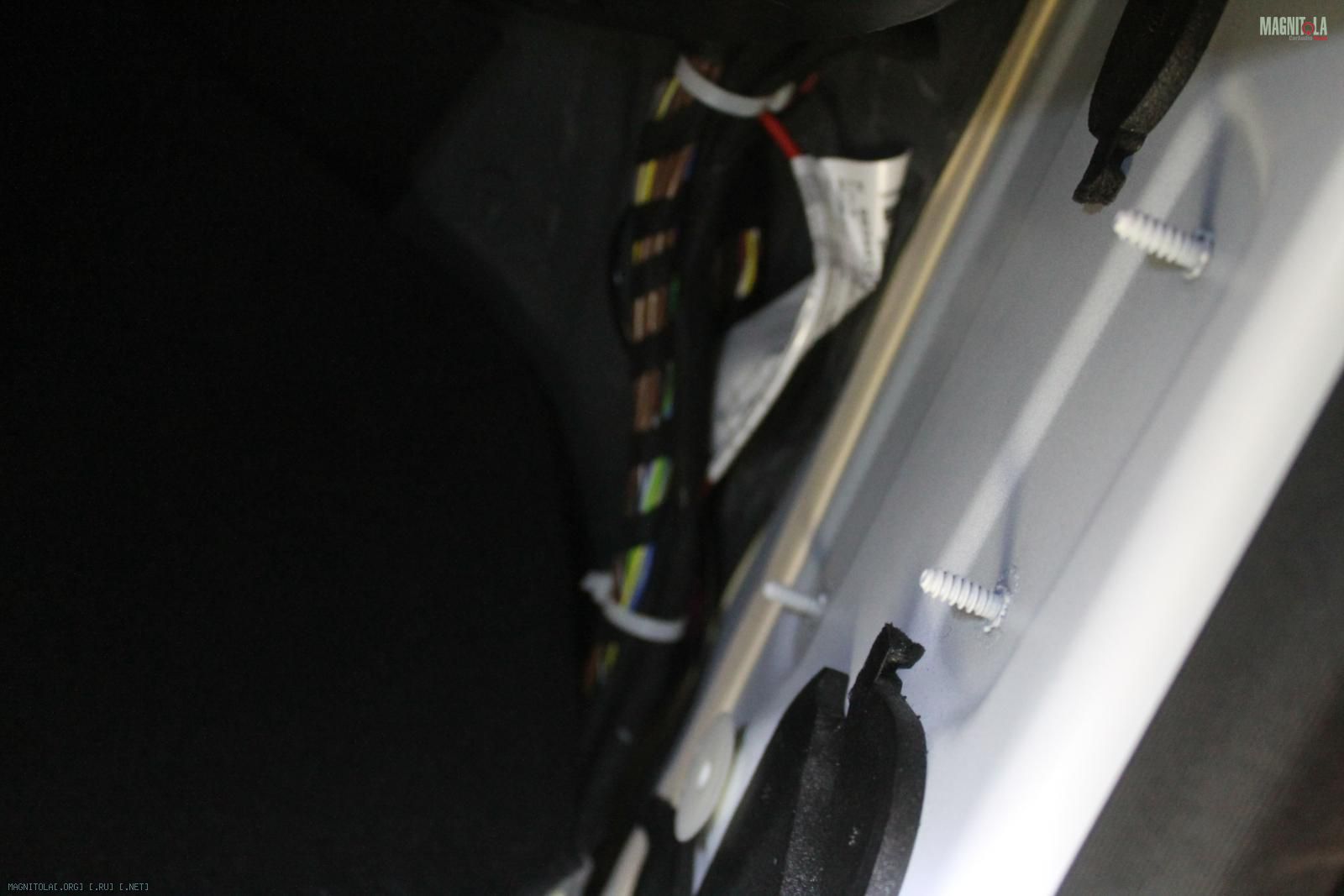

Протяжка, закрепление проводки
Вложение 741550 Вложение 741552 Вложение 741554 Вложение 741556 Вложение 741558 Вложение 741560 Вложение 741562 Вложение 741564 Вложение 741566 Вложение 741568 Вложение 741570 Вложение 741572 Вложение 741574 Вложение 741576 Вложение 741578 Вложение 741580 Вложение 741582

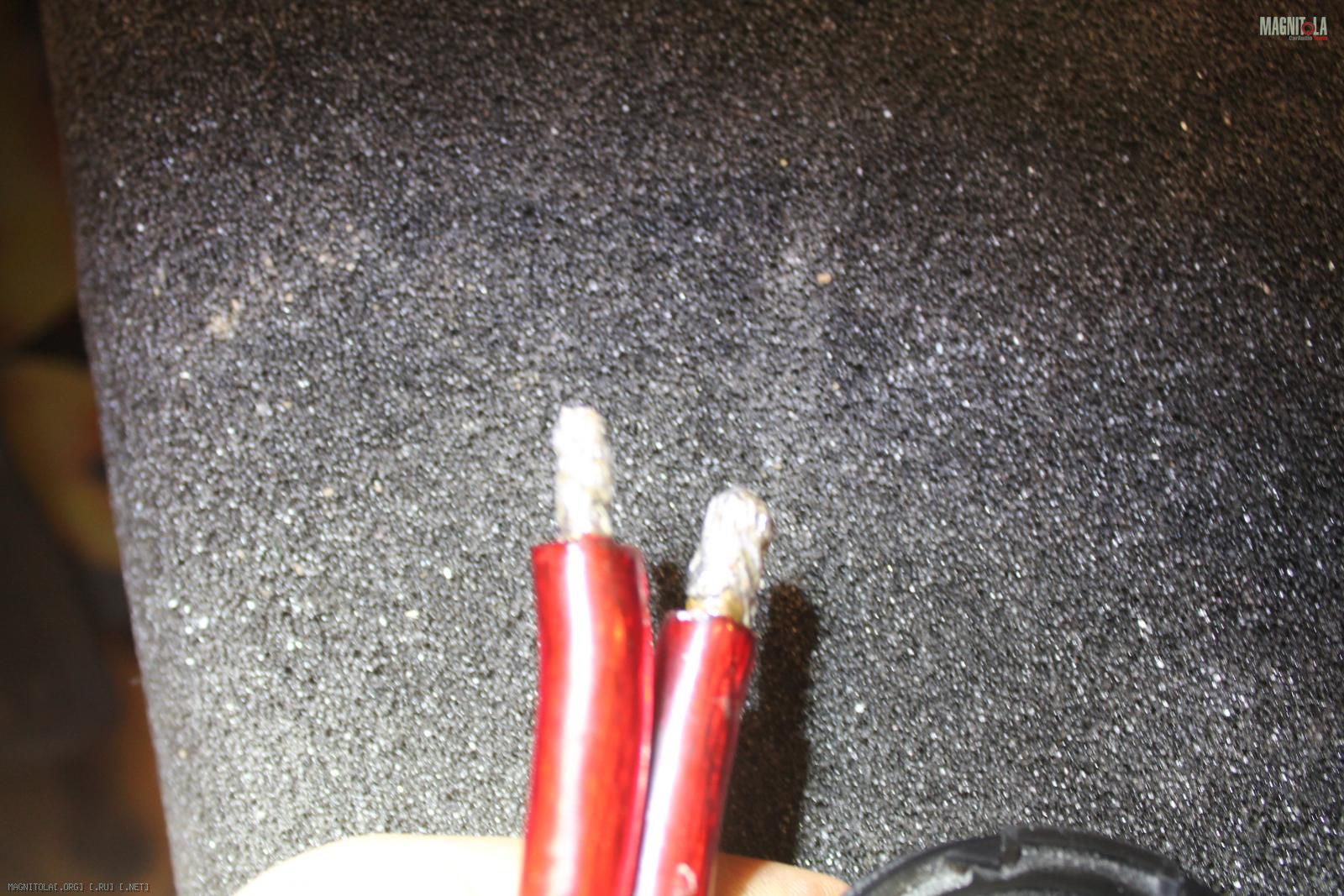

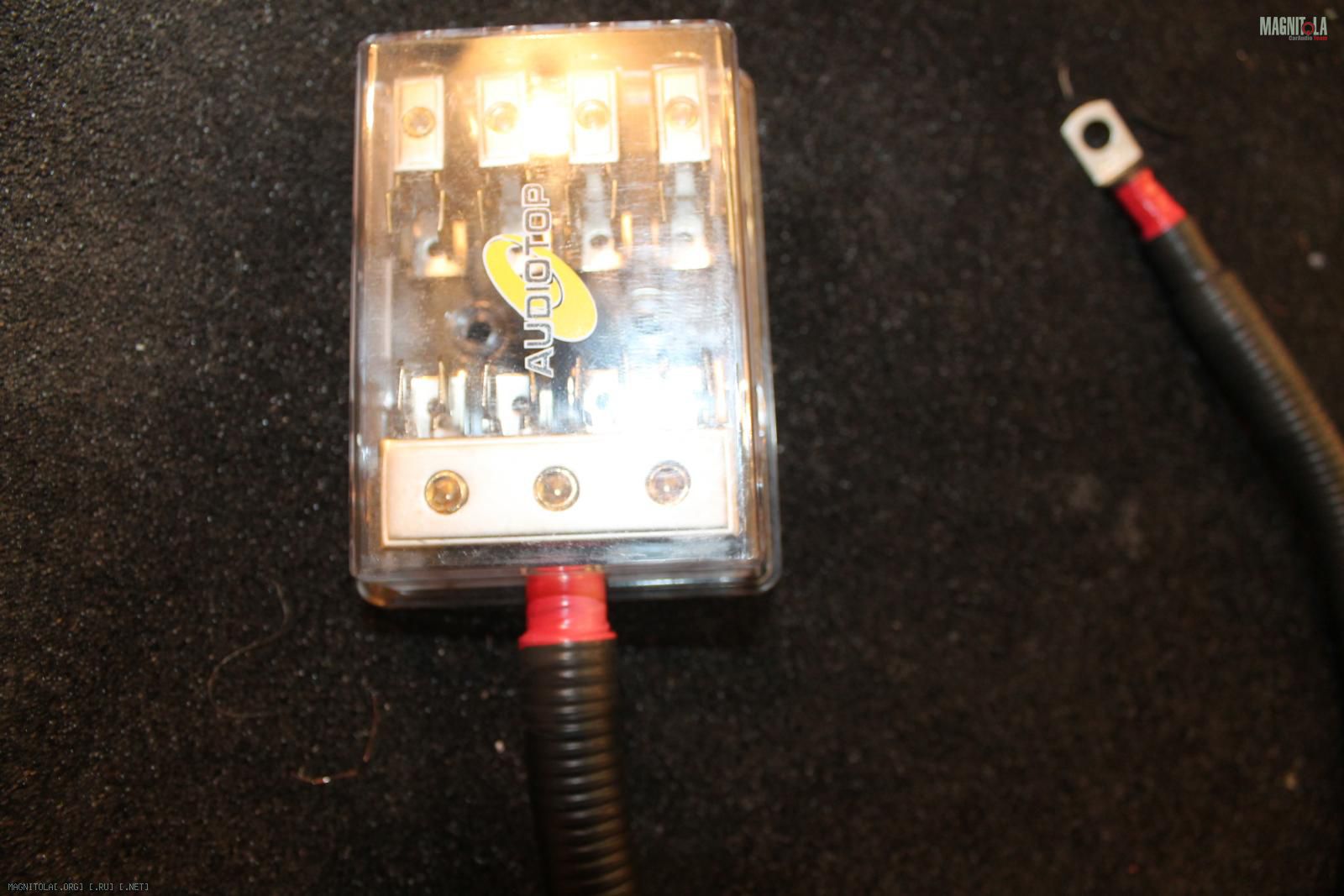

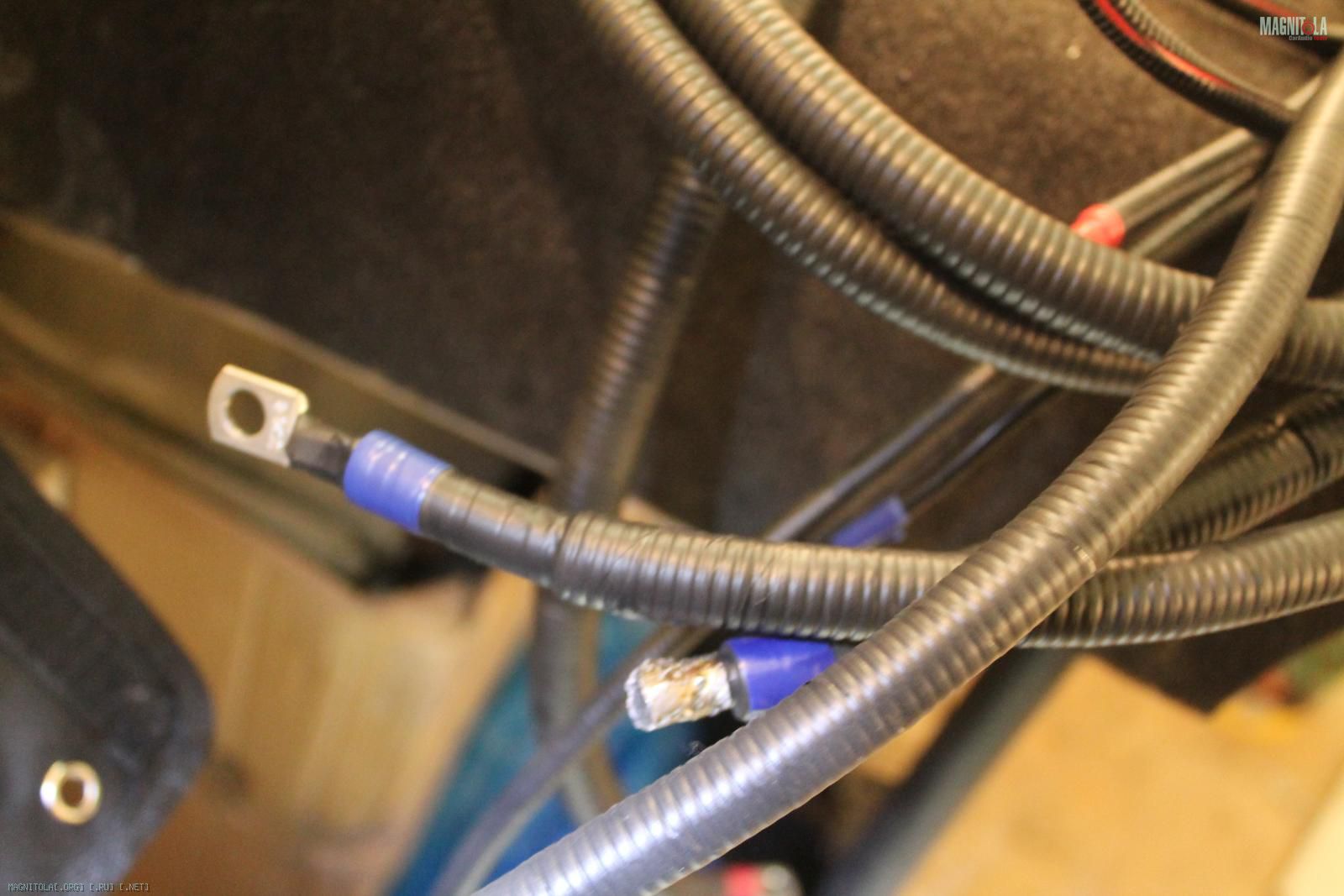

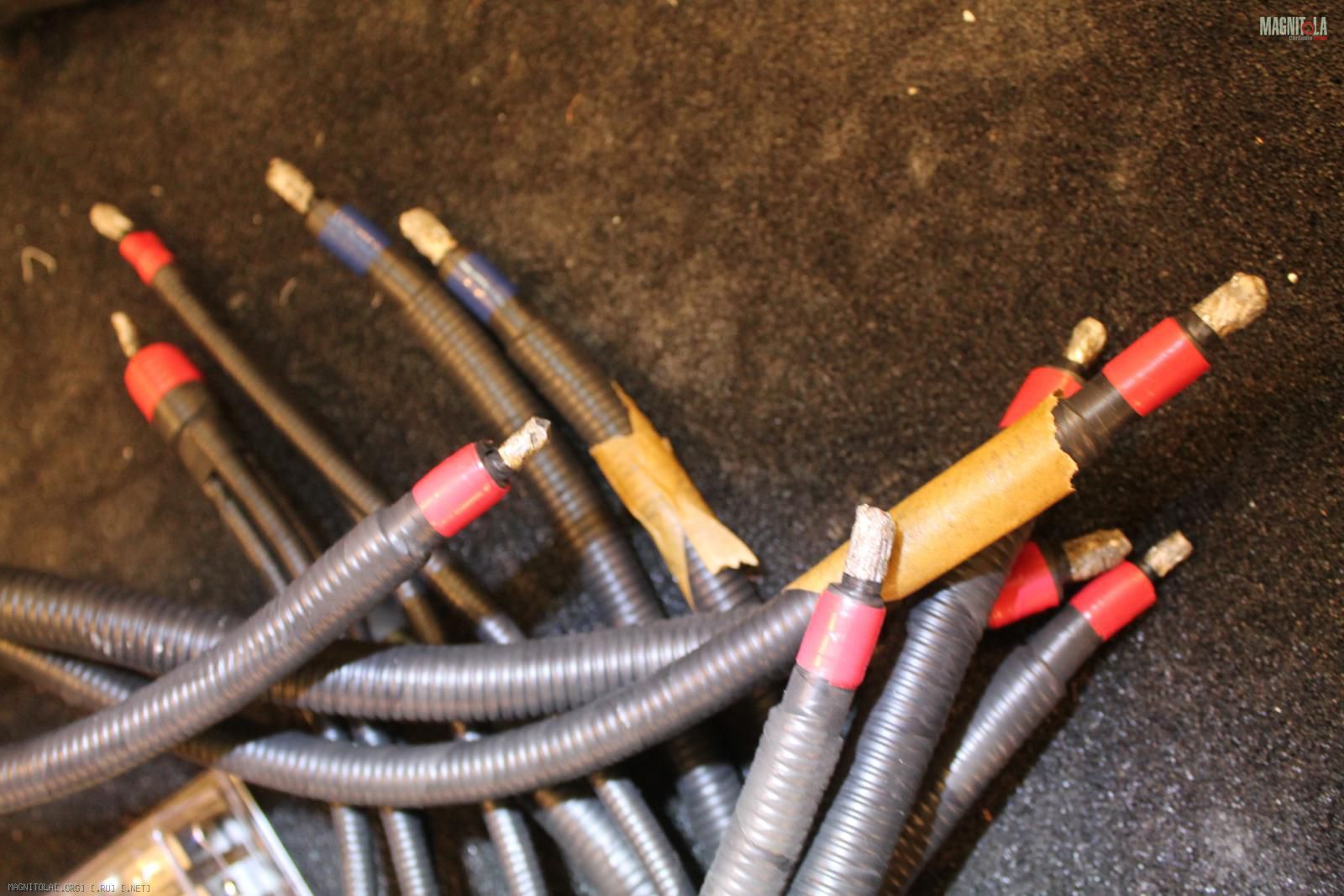

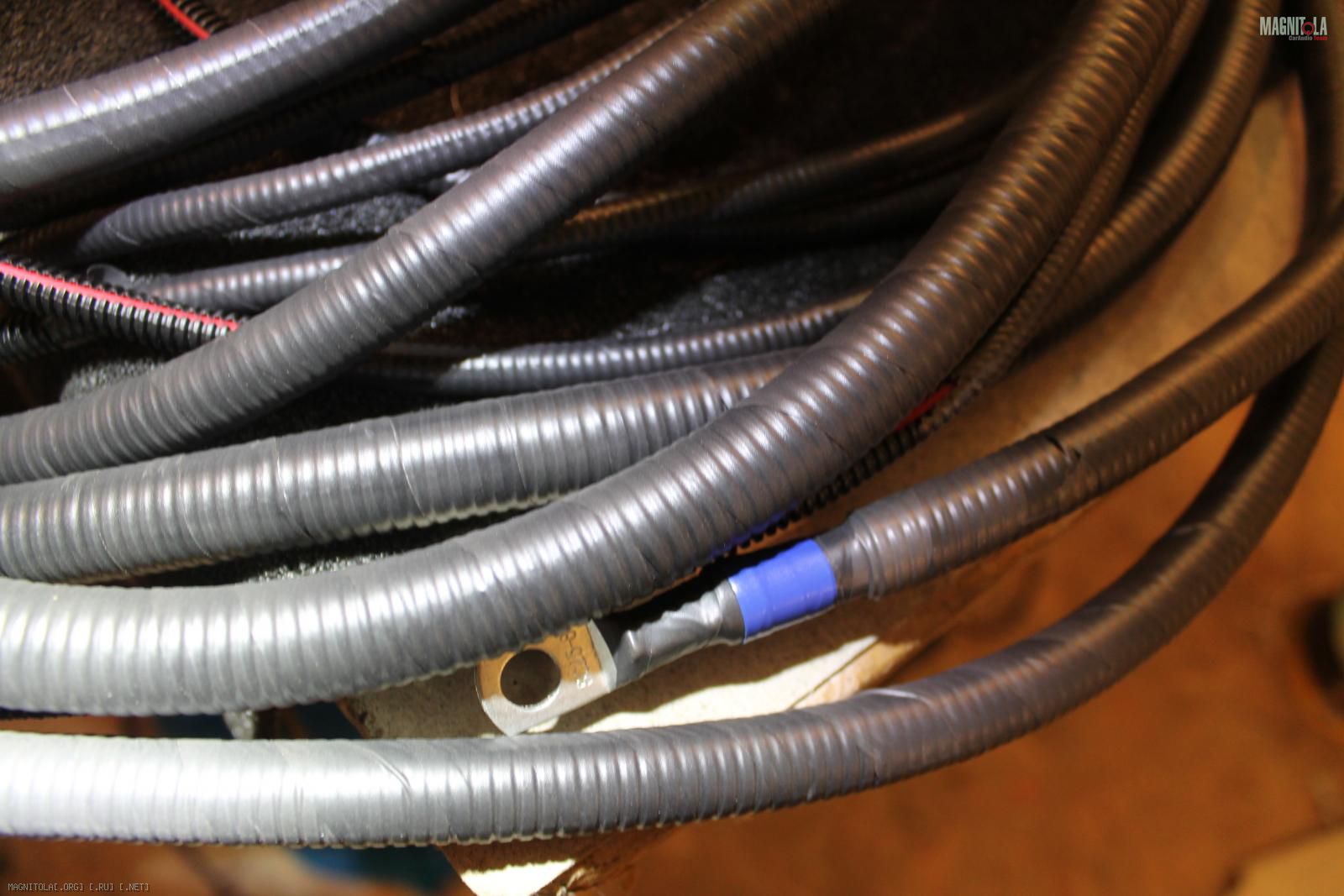

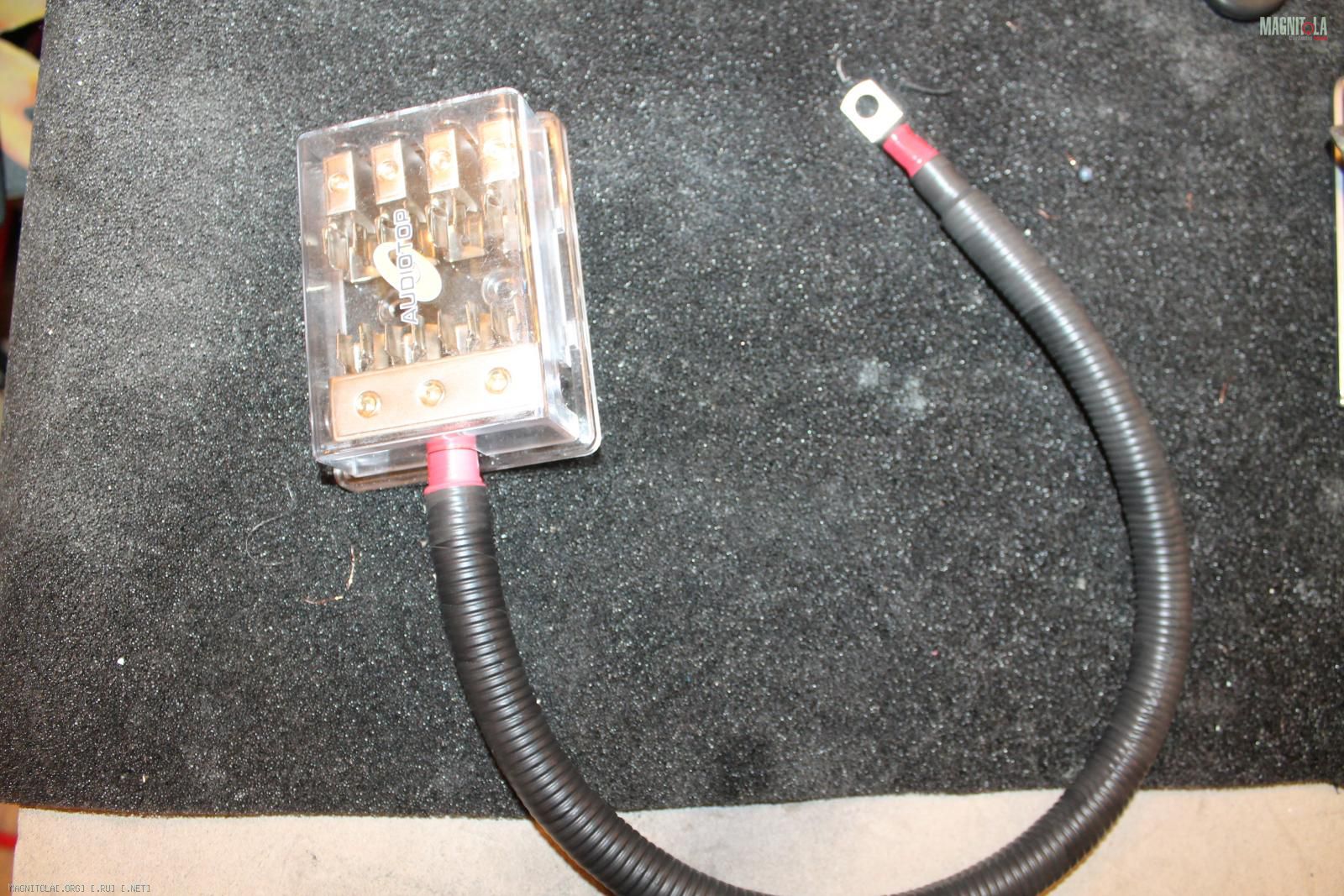

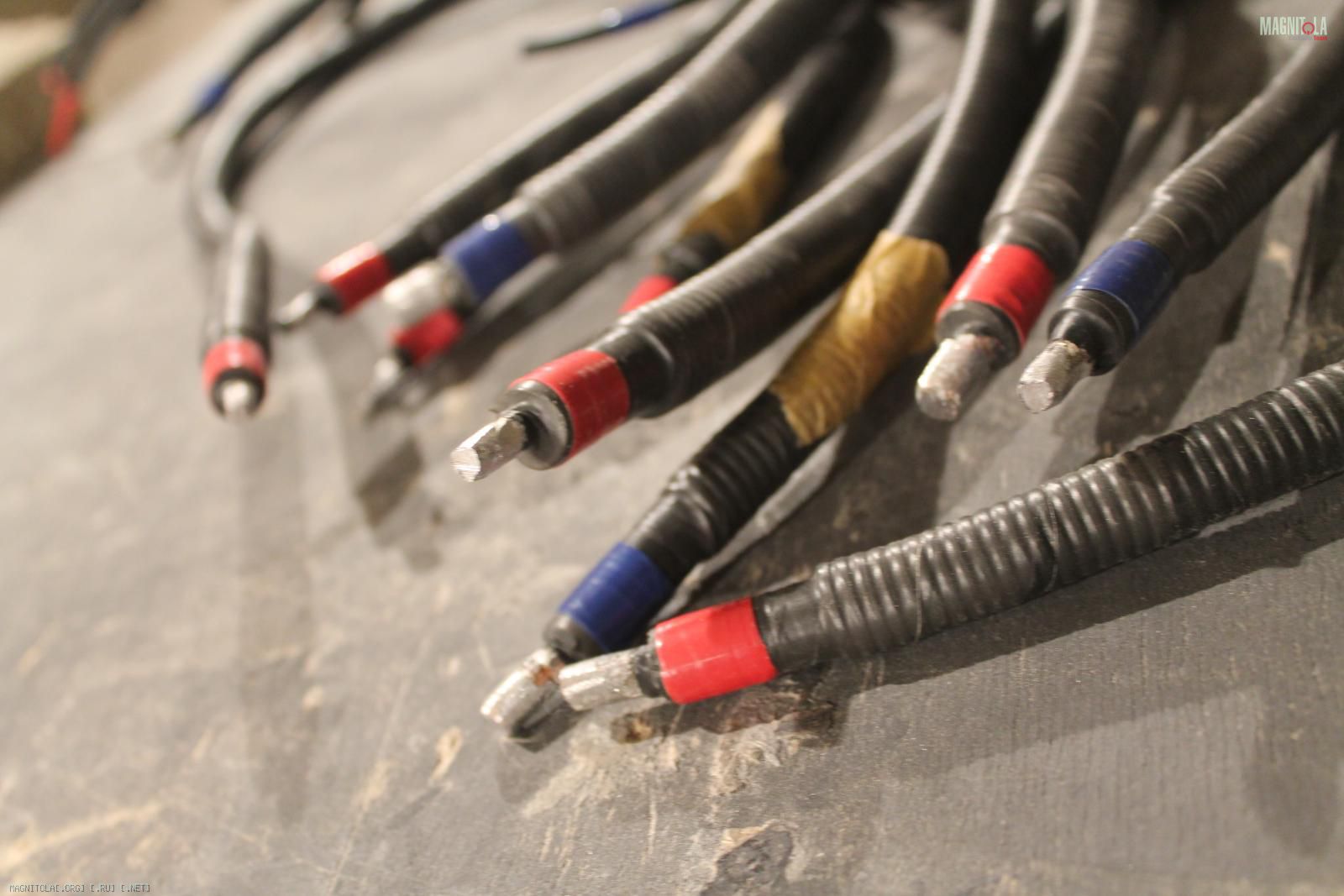

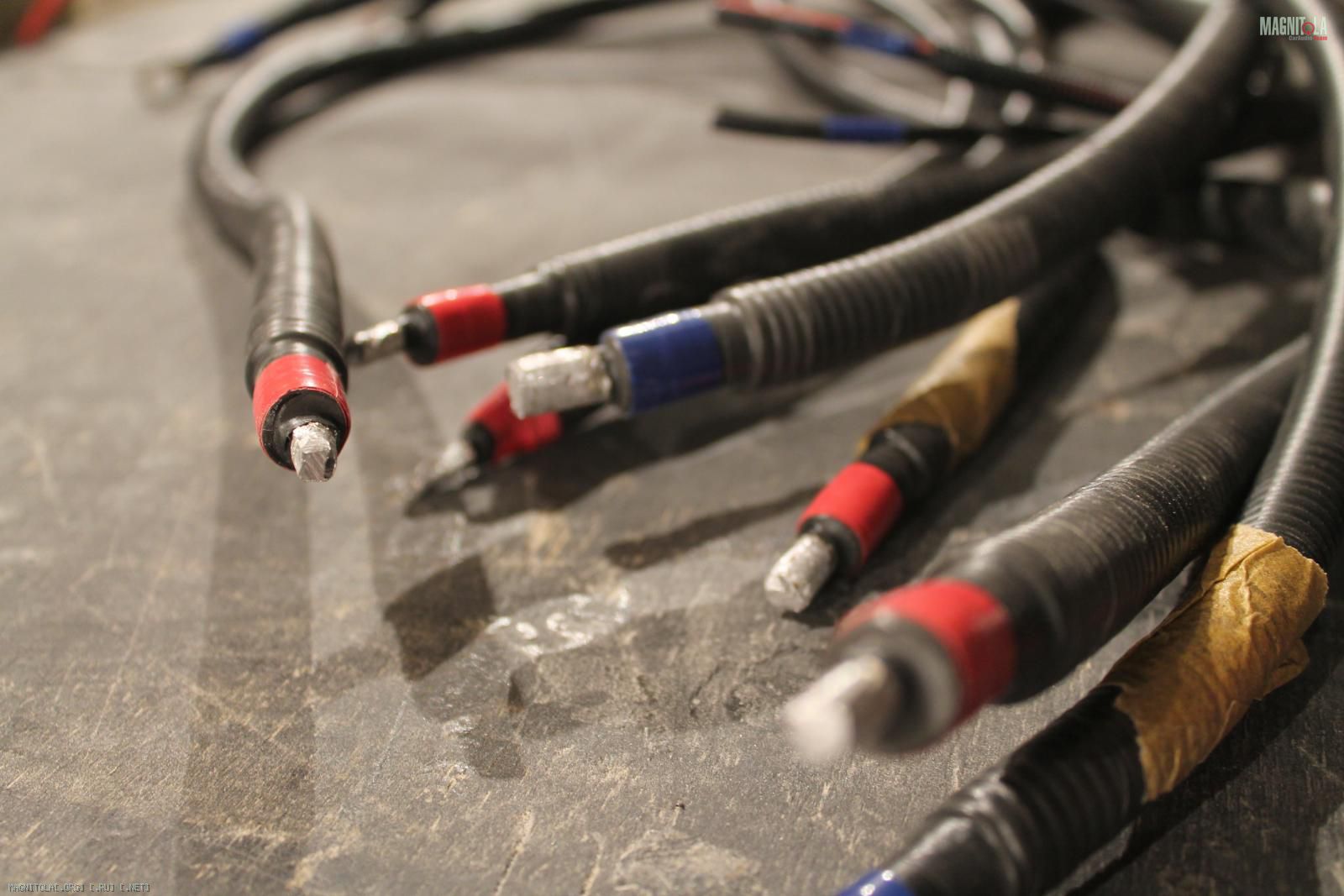

Вязка жгутов силовой проводки, обжим наконечников гидропрессом 30т, лужение "кончиков" проводки
Вложение 741584 Вложение 741586 Вложение 741588 Вложение 741590 Вложение 741592 Вложение 741594 Вложение 741596 Вложение 741598 Вложение 741600 Вложение 741602 Вложение 741604 Вложение 741606 Вложение 741608 Вложение 741610 Вложение 741612 Вложение 741614 Вложение 741616 Вложение 741618 Вложение 741620 Вложение 741622 Вложение 741624
27.03.2015, 23:38
st220

Вложений: 29

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mercedes-Benz E-Class
День Шестой.

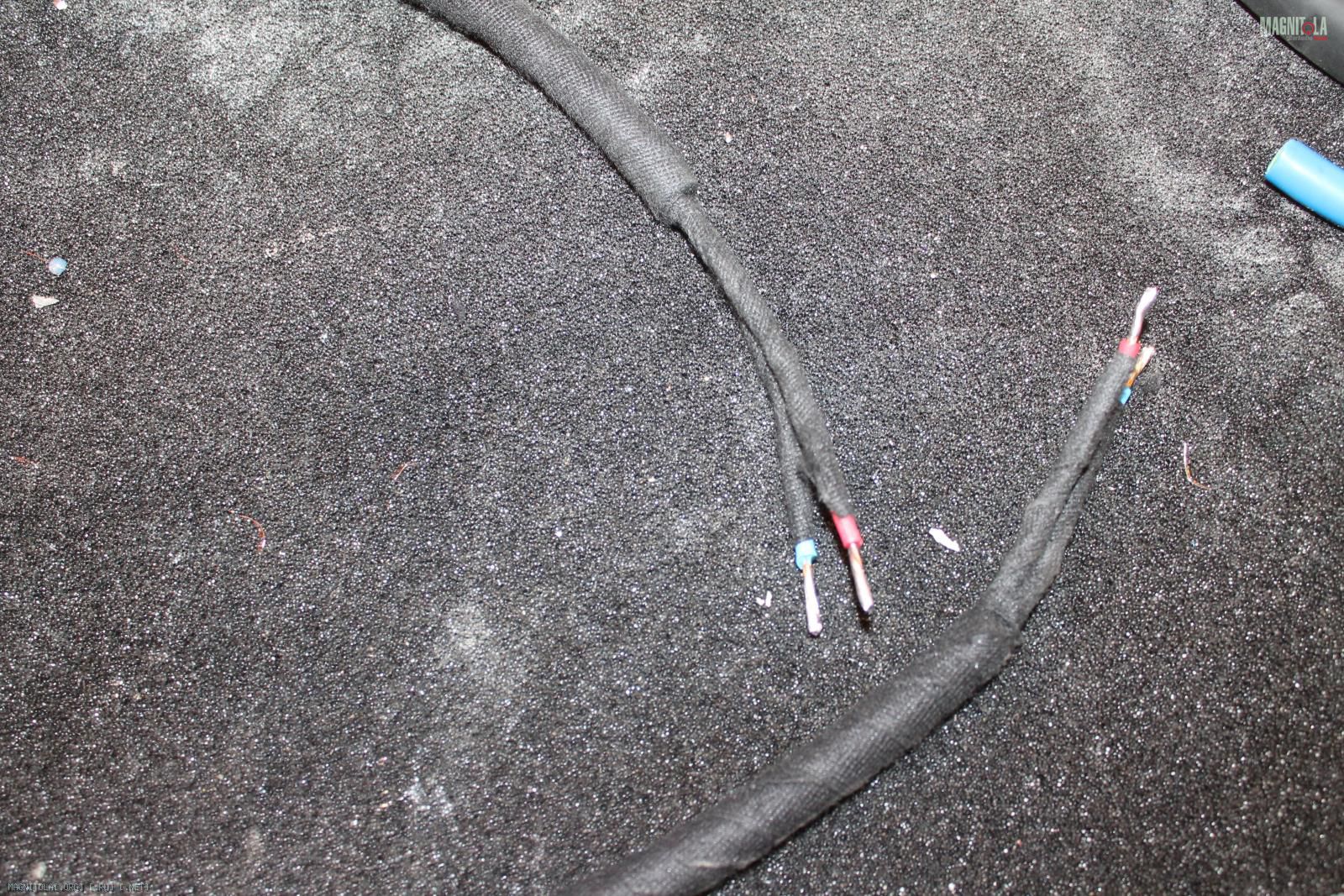

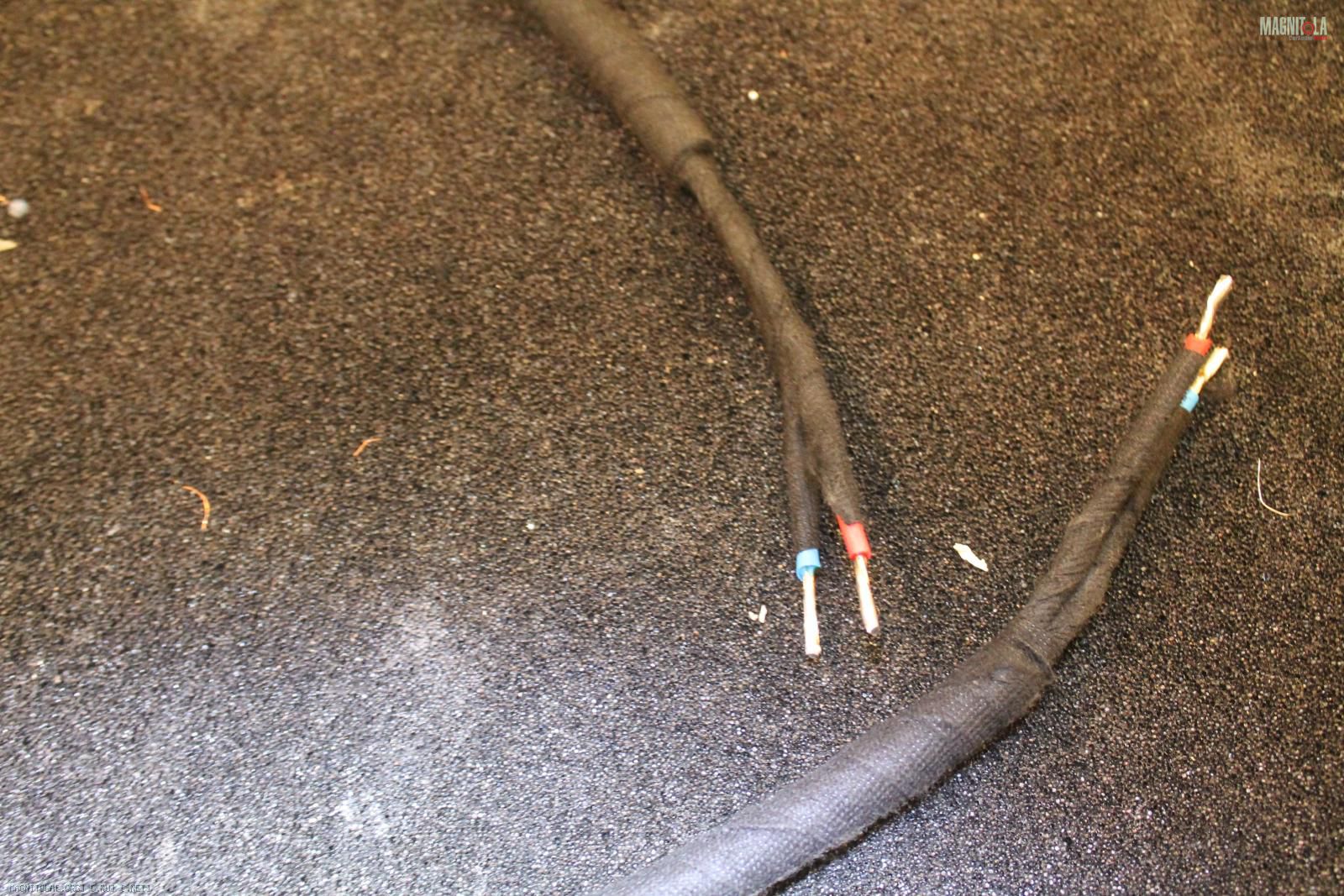

Проводок на сабик
Вложение 742016 Вложение 742018 Вложение 742020

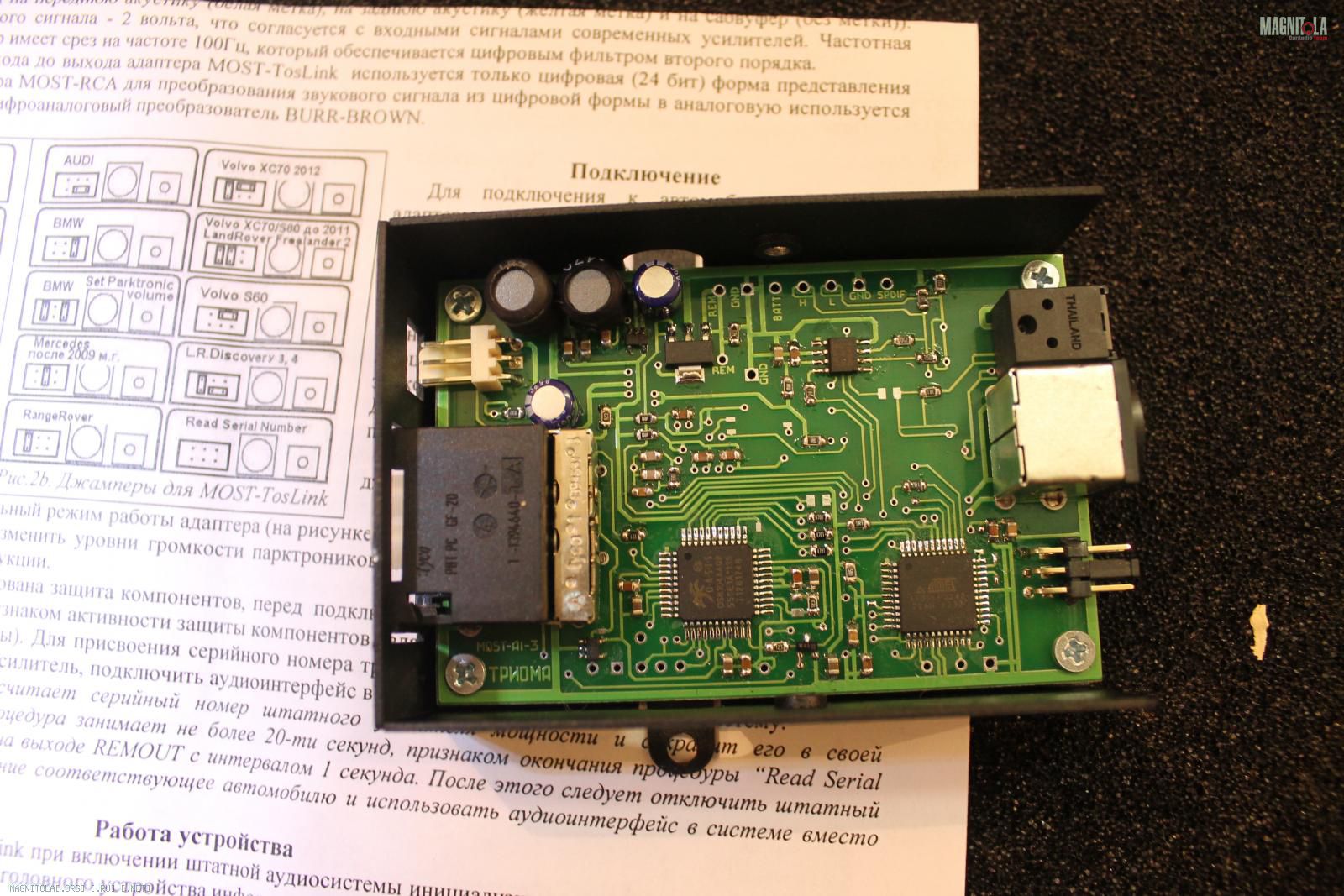

Выпайка ремоута с "триомы" (производитель видать не "допер", что он нужен)
Вложение 742022 Вложение 742024 Вложение 742026

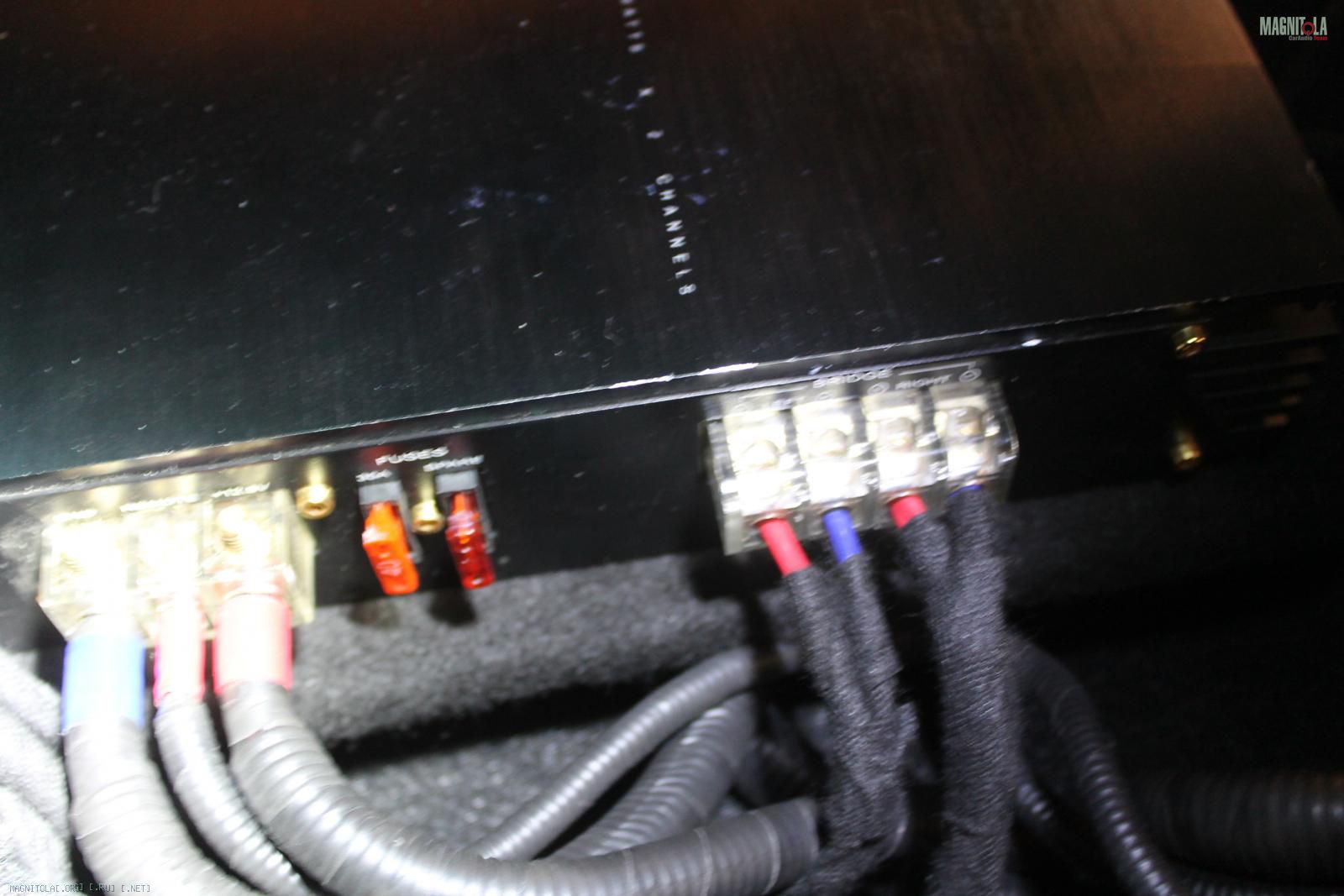

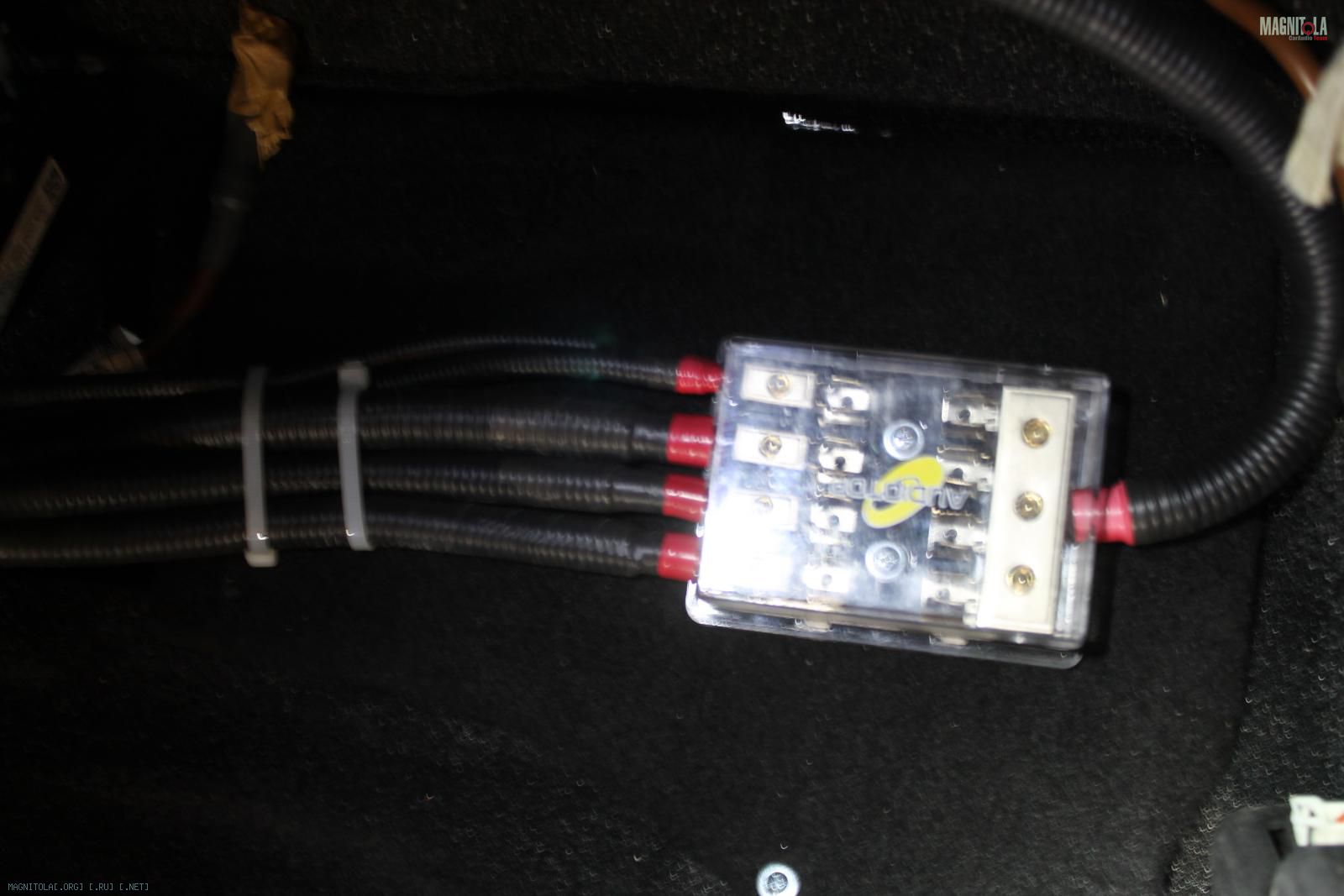

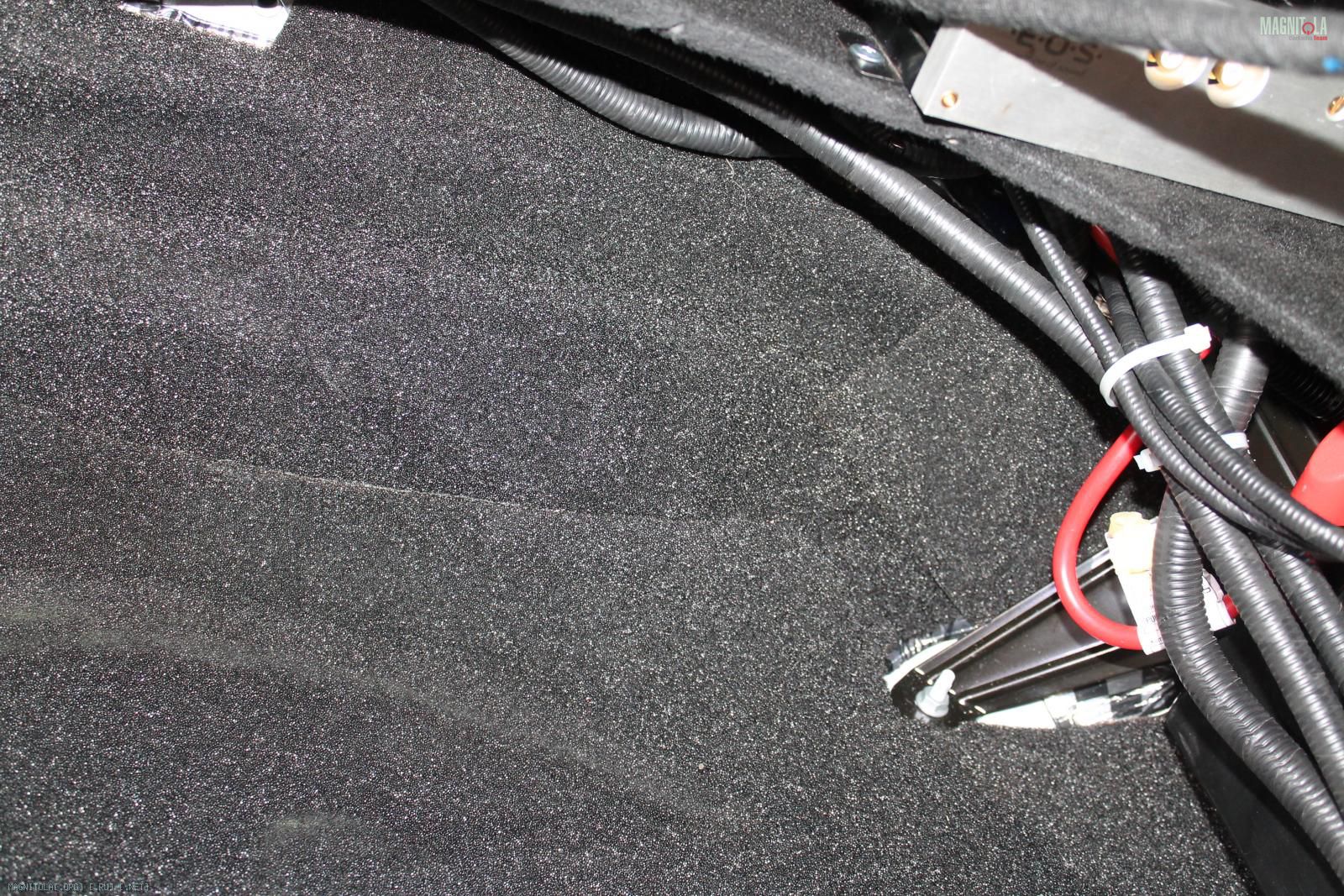

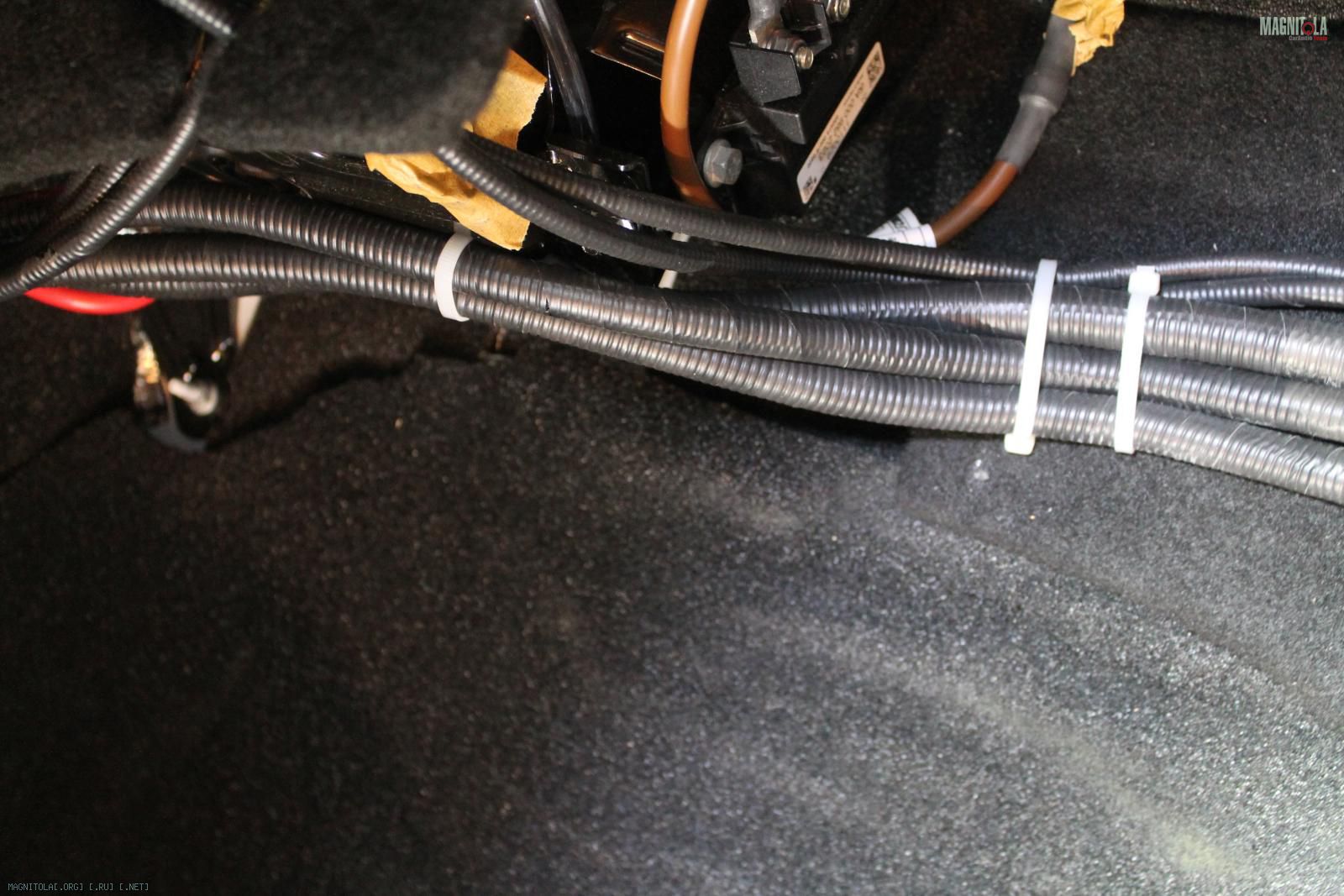

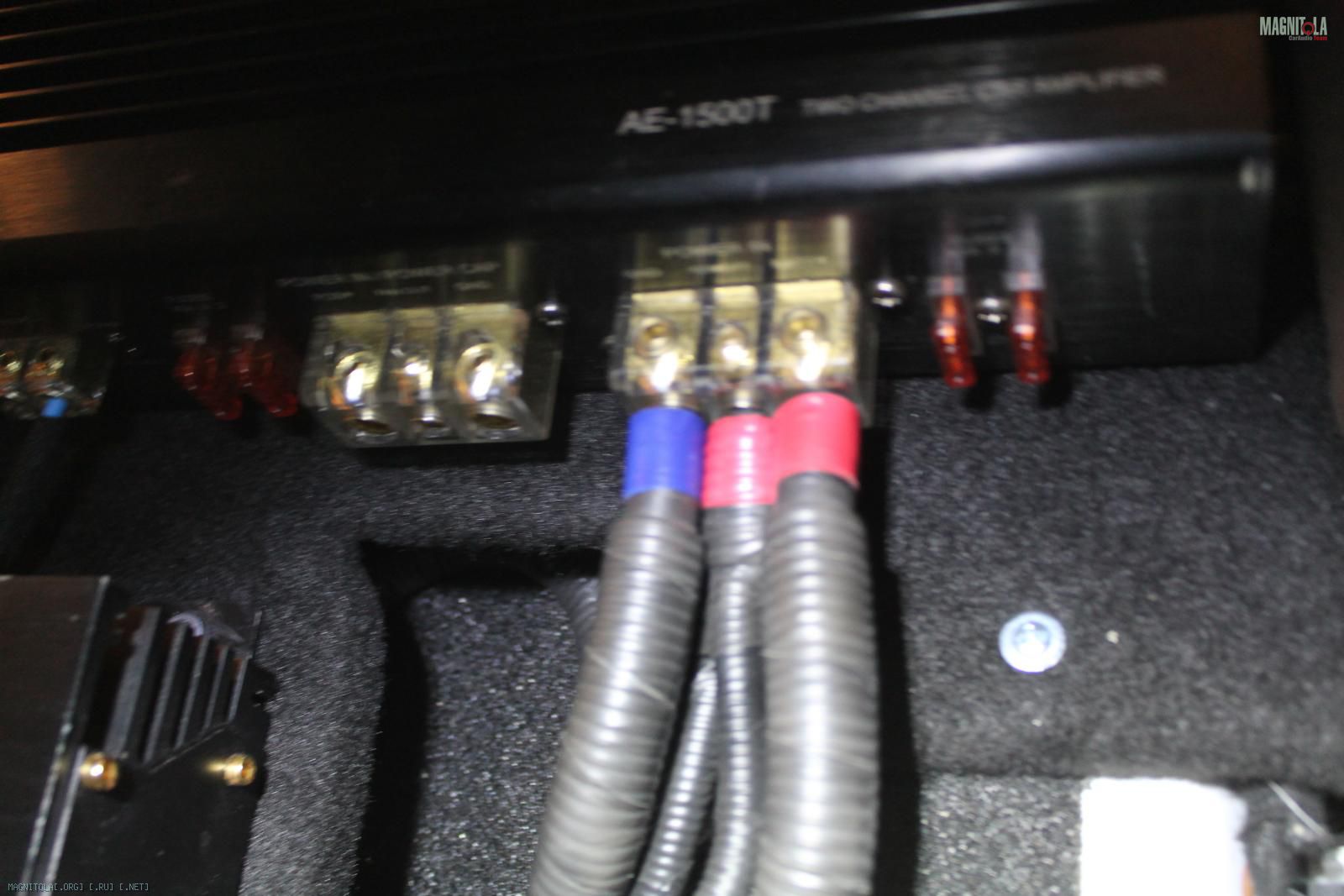

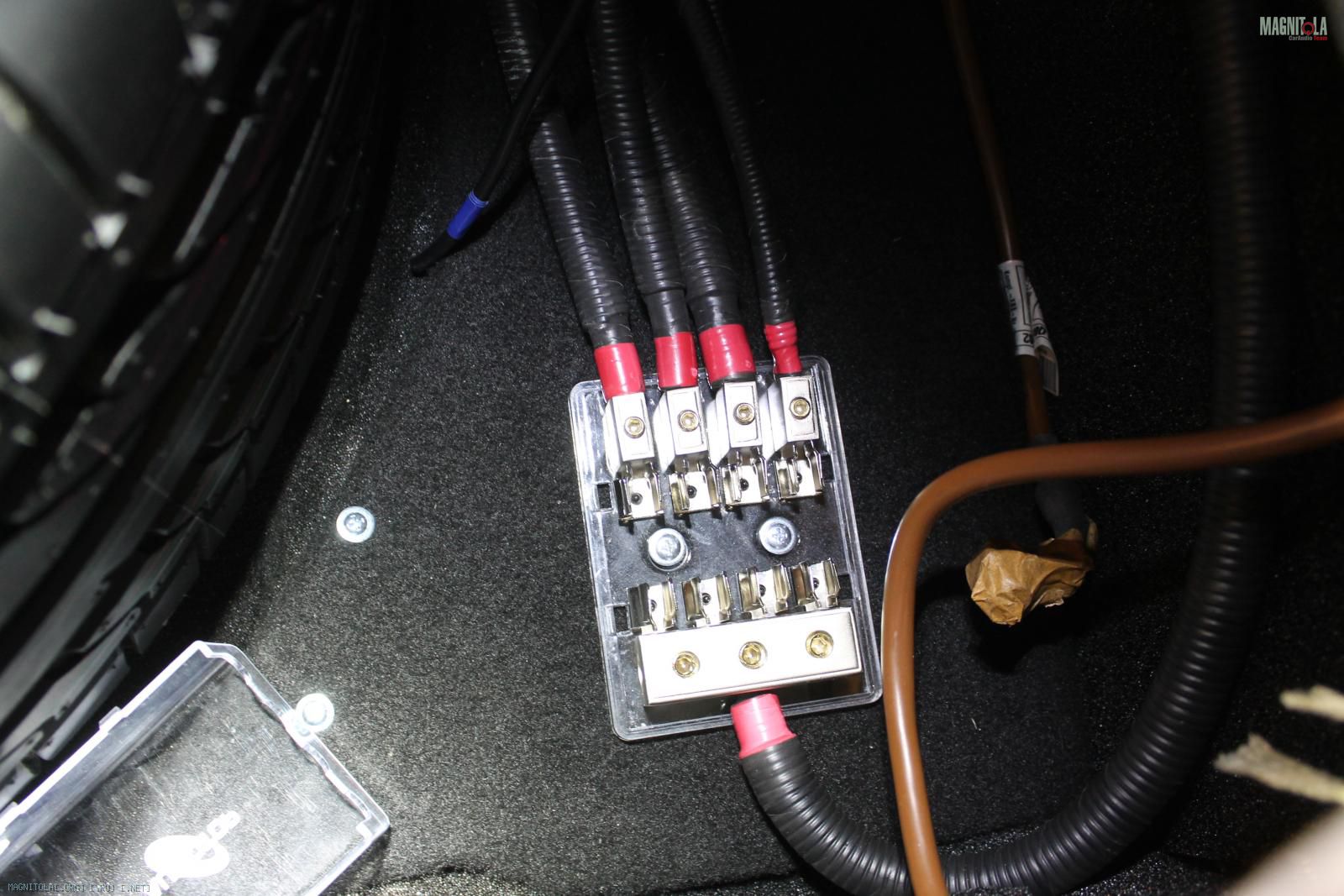

По проводке в багажнике
Вложение 742028 Вложение 742030 Вложение 742032 Вложение 742034 Вложение 742036 Вложение 742038 Вложение 742040 Вложение 742042 Вложение 742044 Вложение 742046 Вложение 742048 Вложение 742050

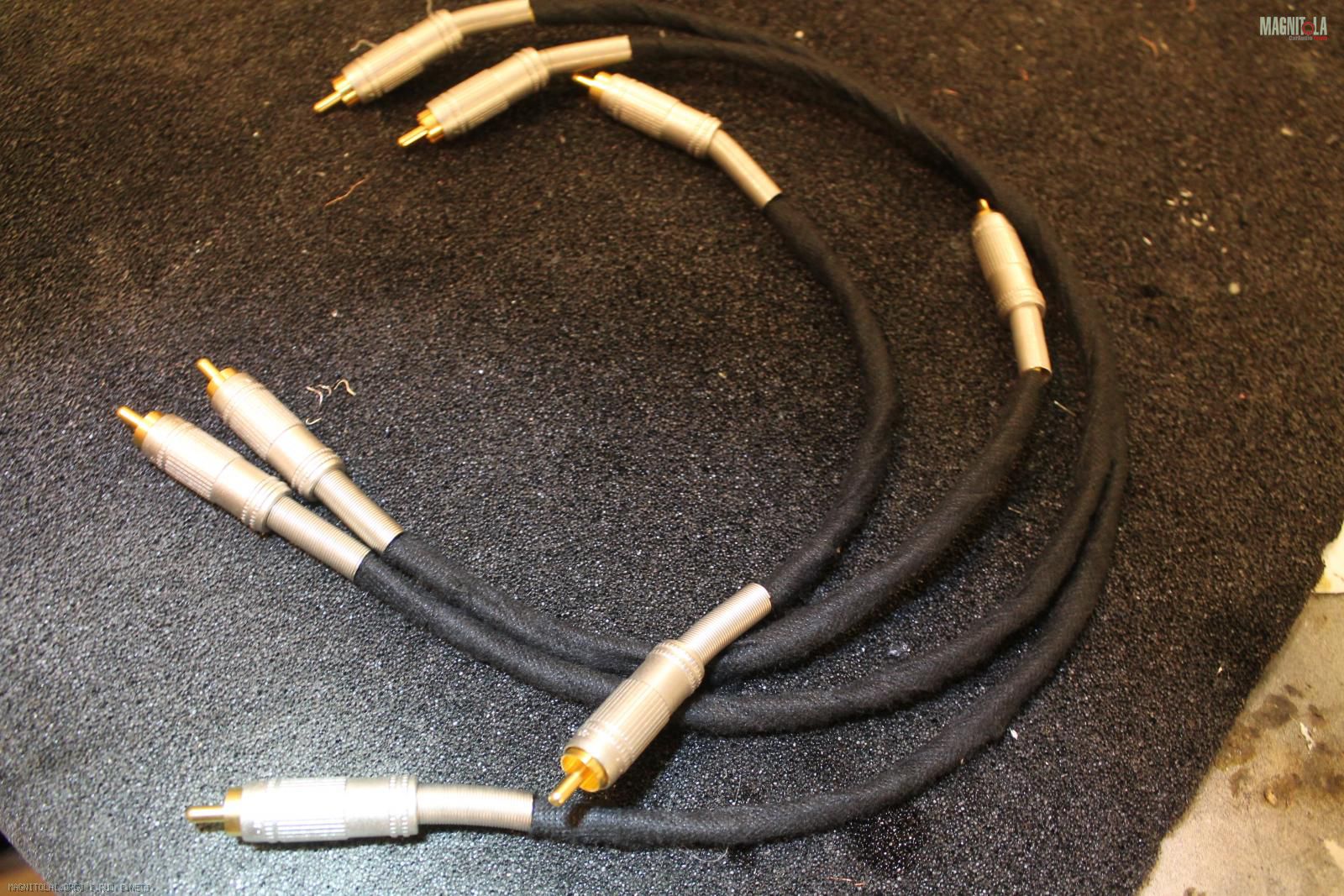

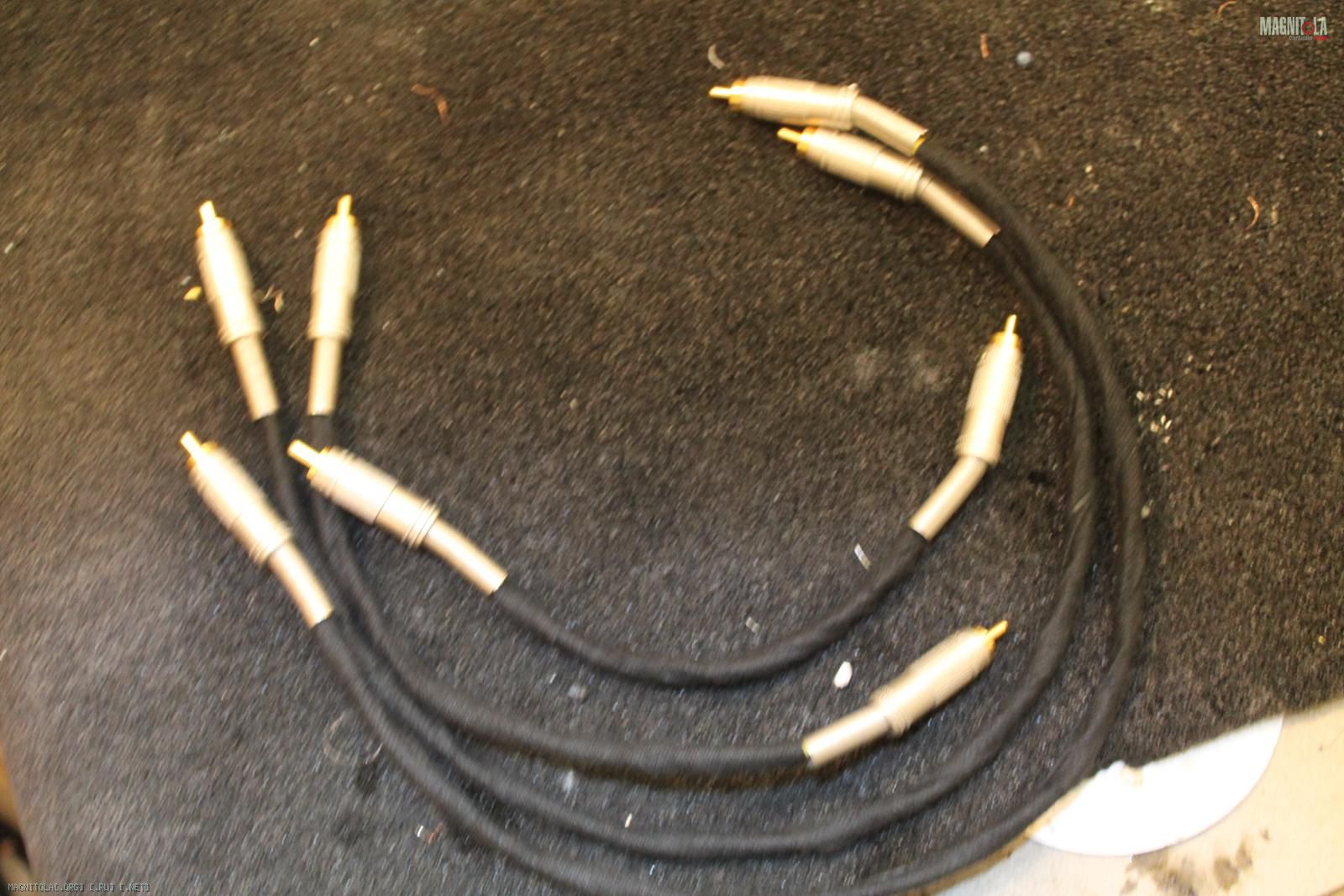

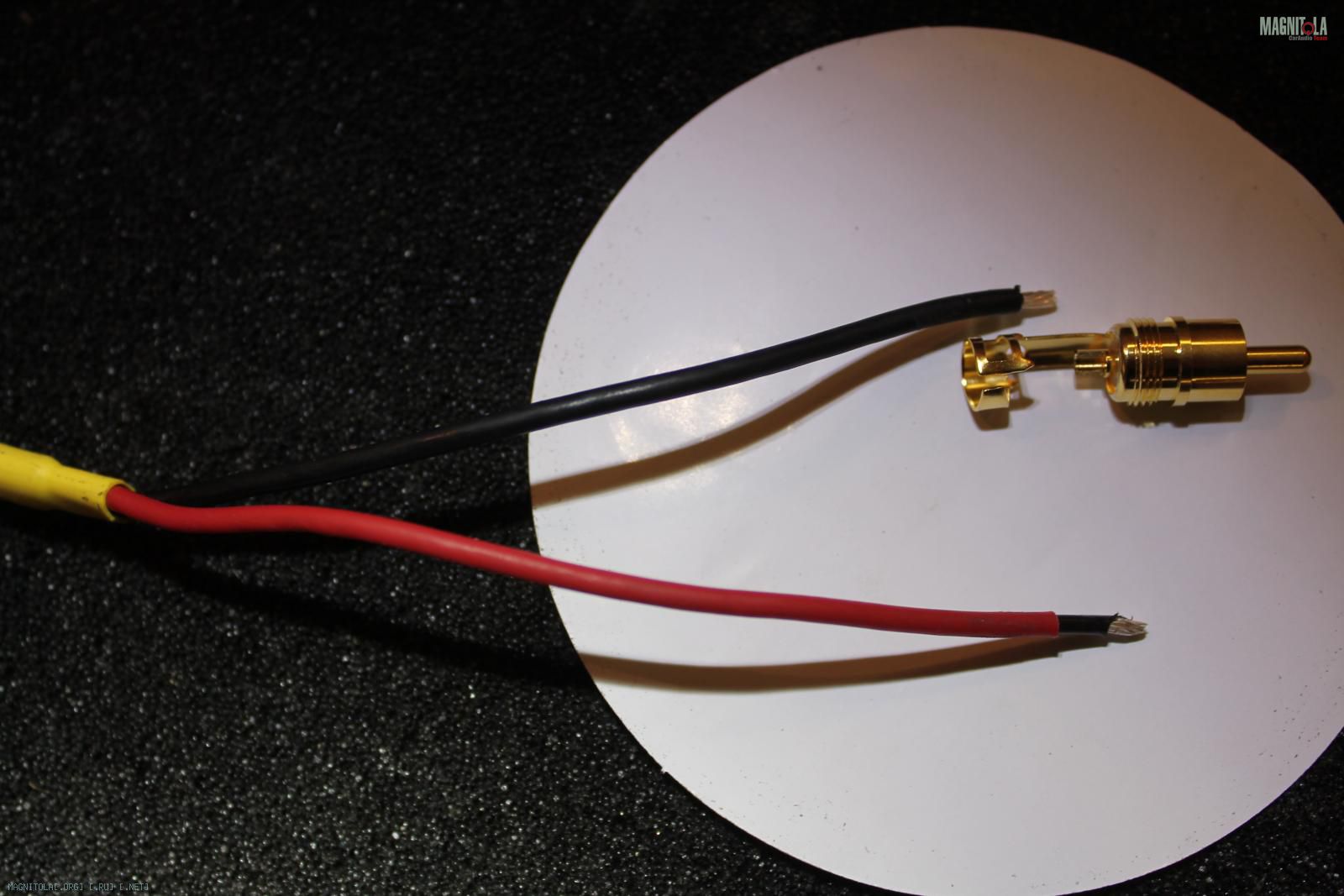

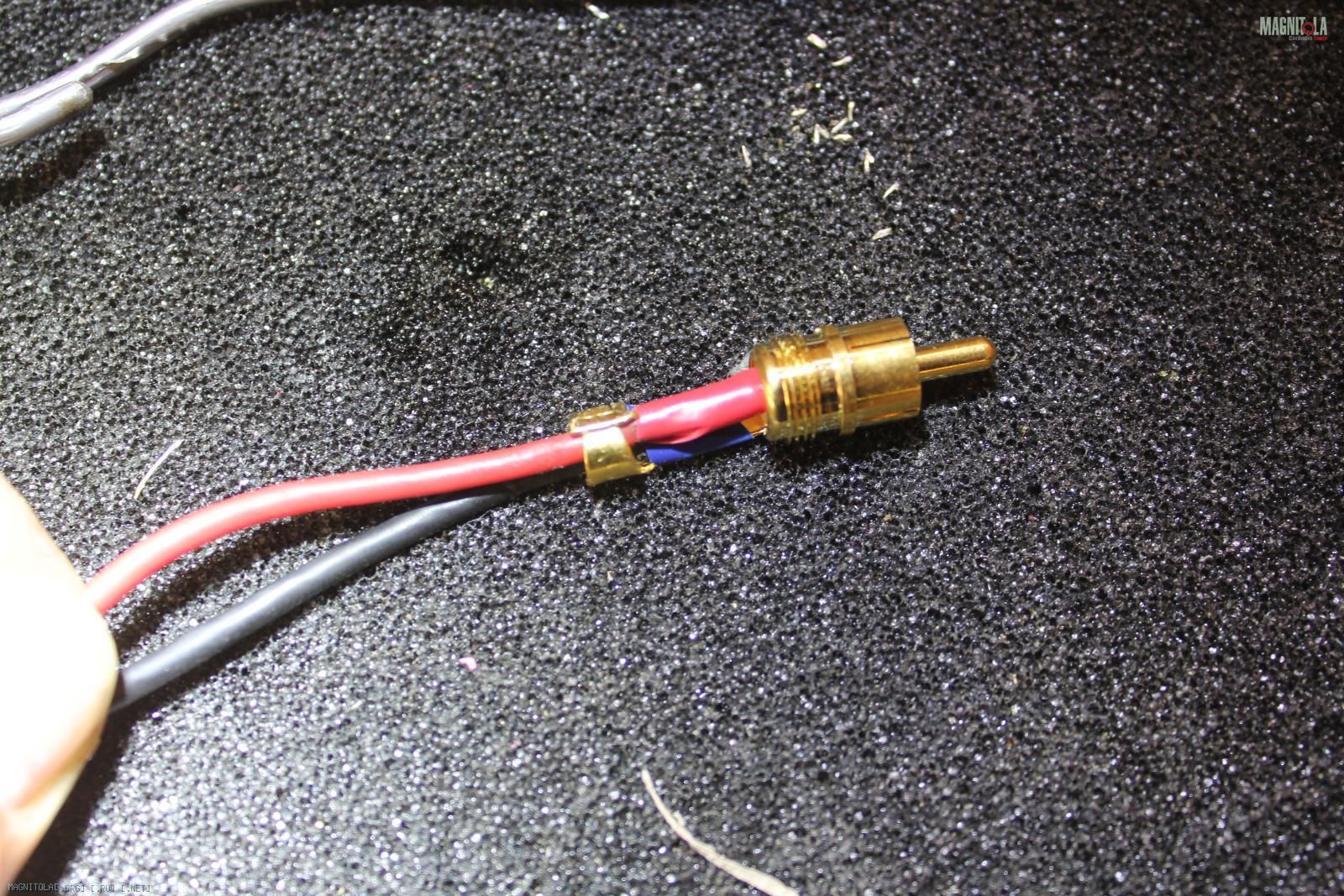

Пайка межблоков
Вложение 742052 Вложение 742054 Вложение 742056 Вложение 742058 Вложение 742060 Вложение 742062 Вложение 742064

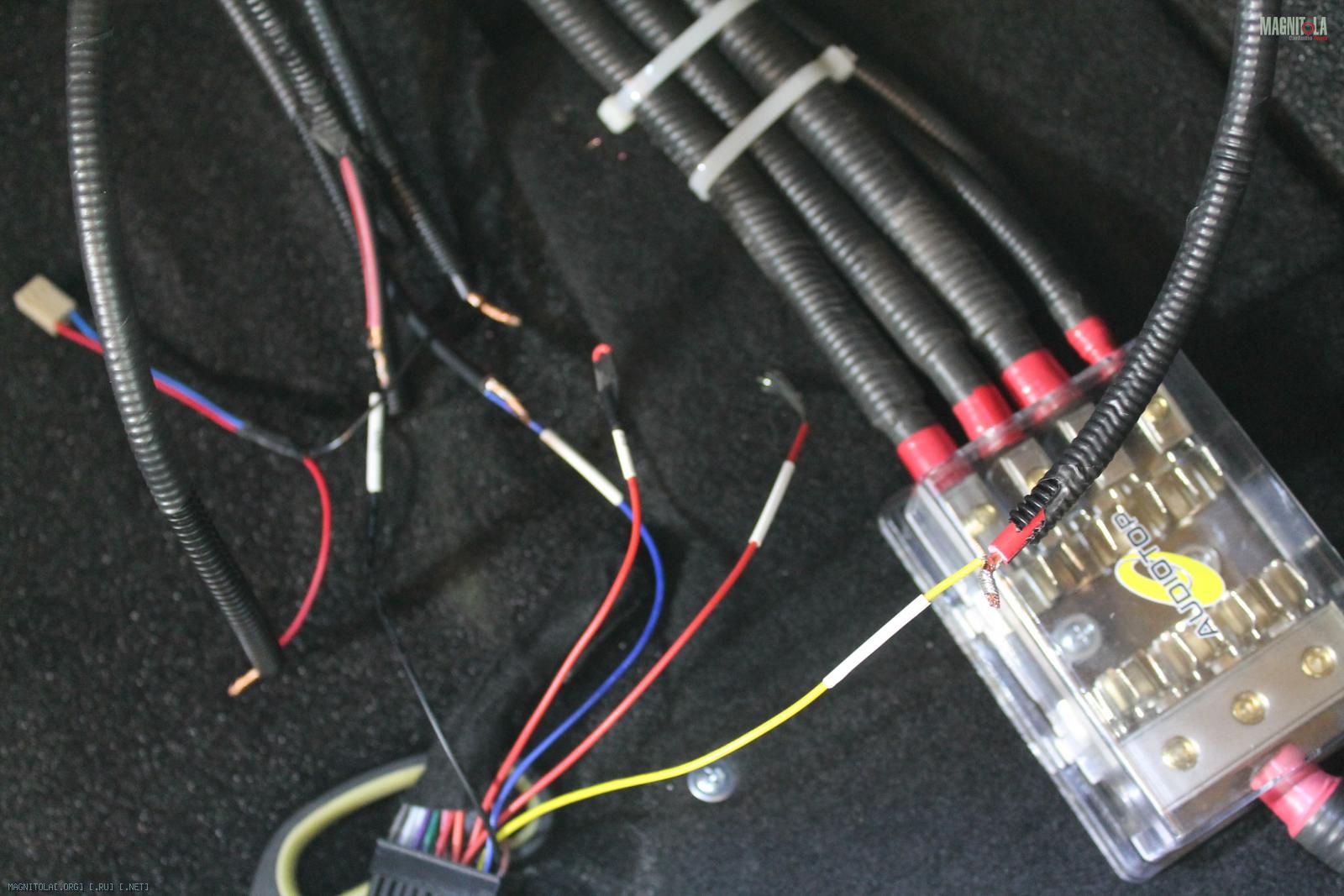

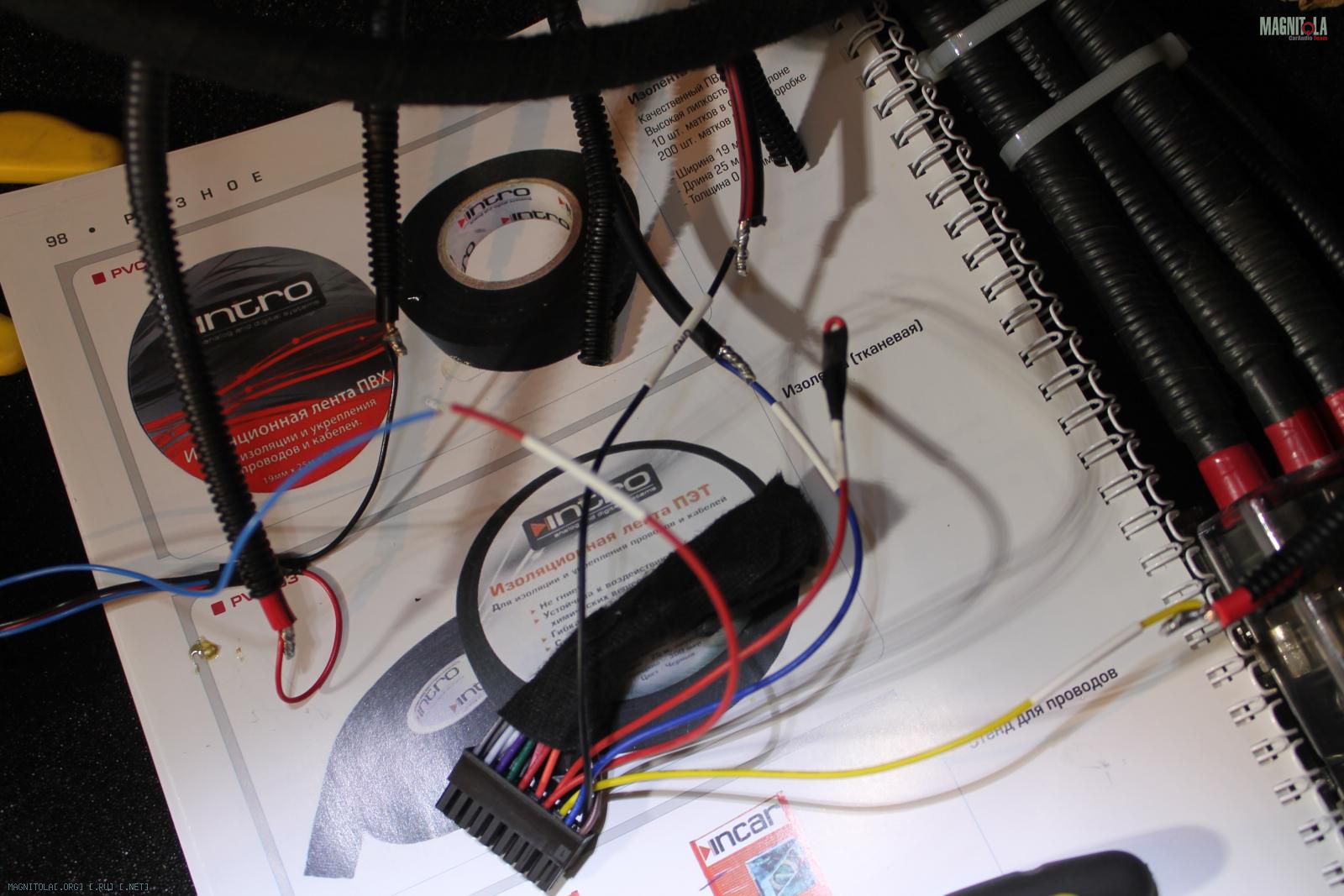

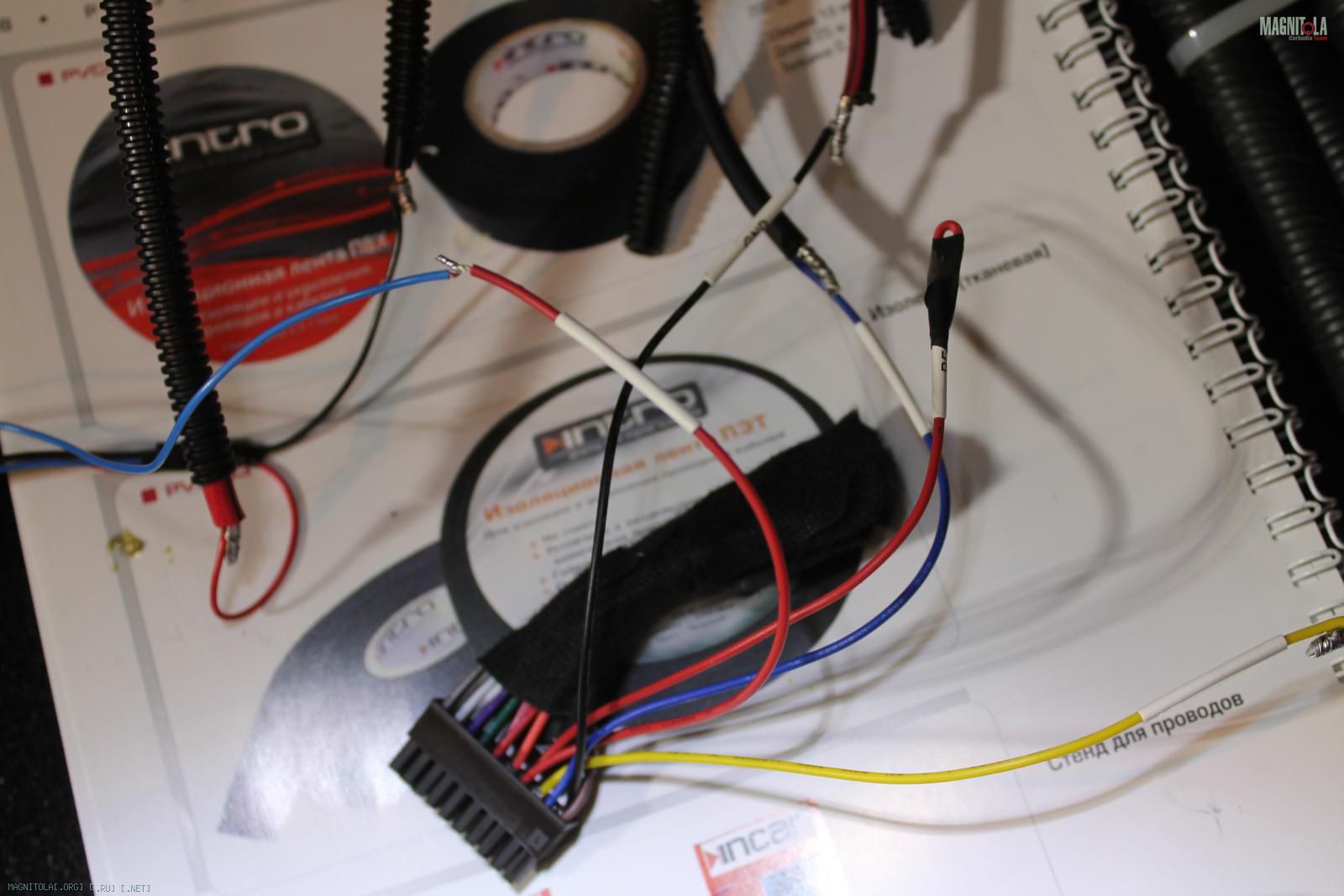

Пропайка всех скруток проводов
Вложение 742066 Вложение 742068 Вложение 742070 Вложение 742072

При первом запуске оказаль что штатное ГУ не дает сигнал оптике "мост", ее необходимо активировать у дилера. А затем уже настроиться.
Завтра до сборка салона, коммутация по мелочи.
28.03.2015, 10:25
Irunenka

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Костя, смотрю на твои проекты, и сердце радуется - какой же ты Кудесник!!!
Когда же мы до тебя доберёмся.....эх
28.03.2015, 20:37
st220

Вложений: 75

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mercedes-Benz E-Class
День Седьмой!

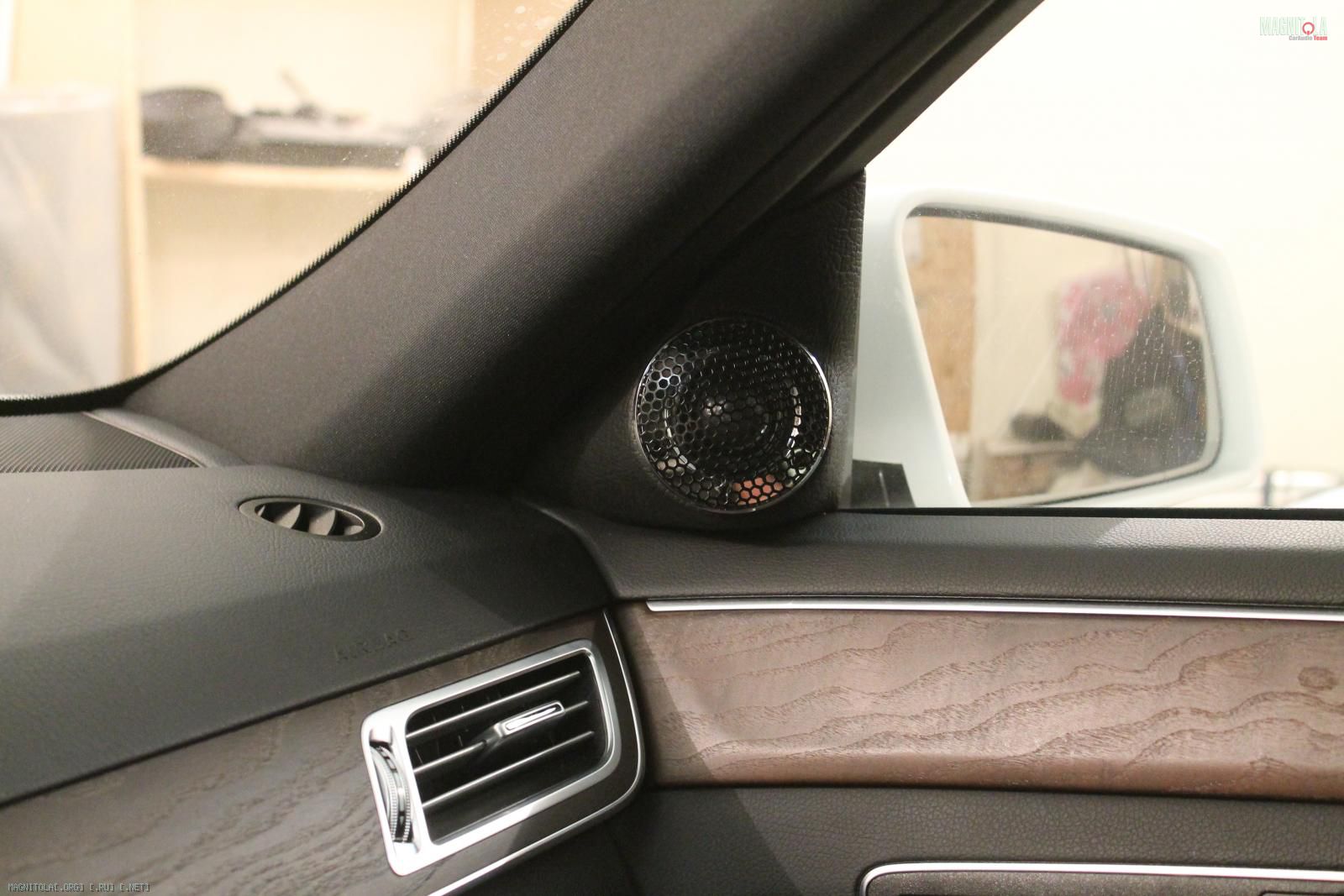

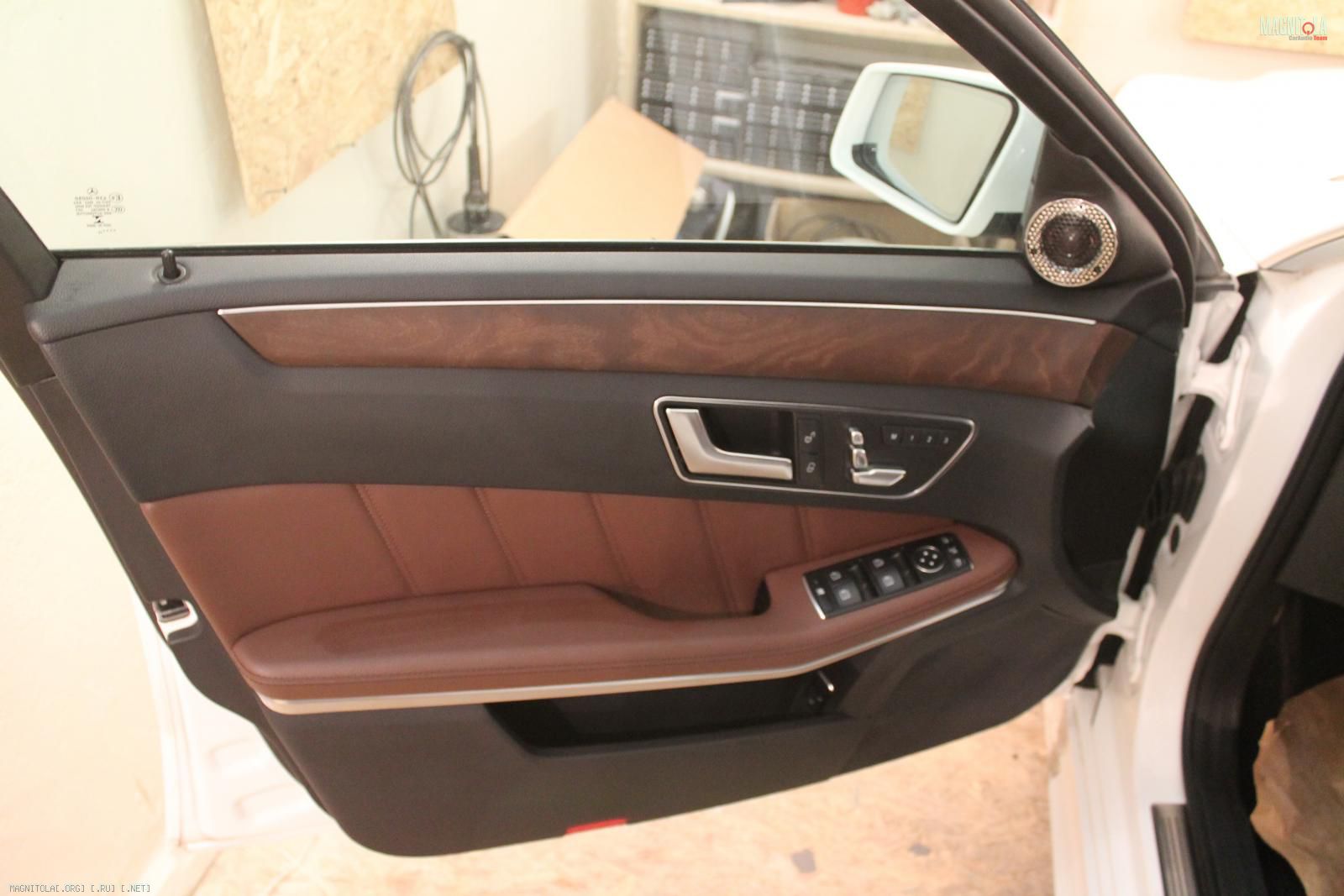

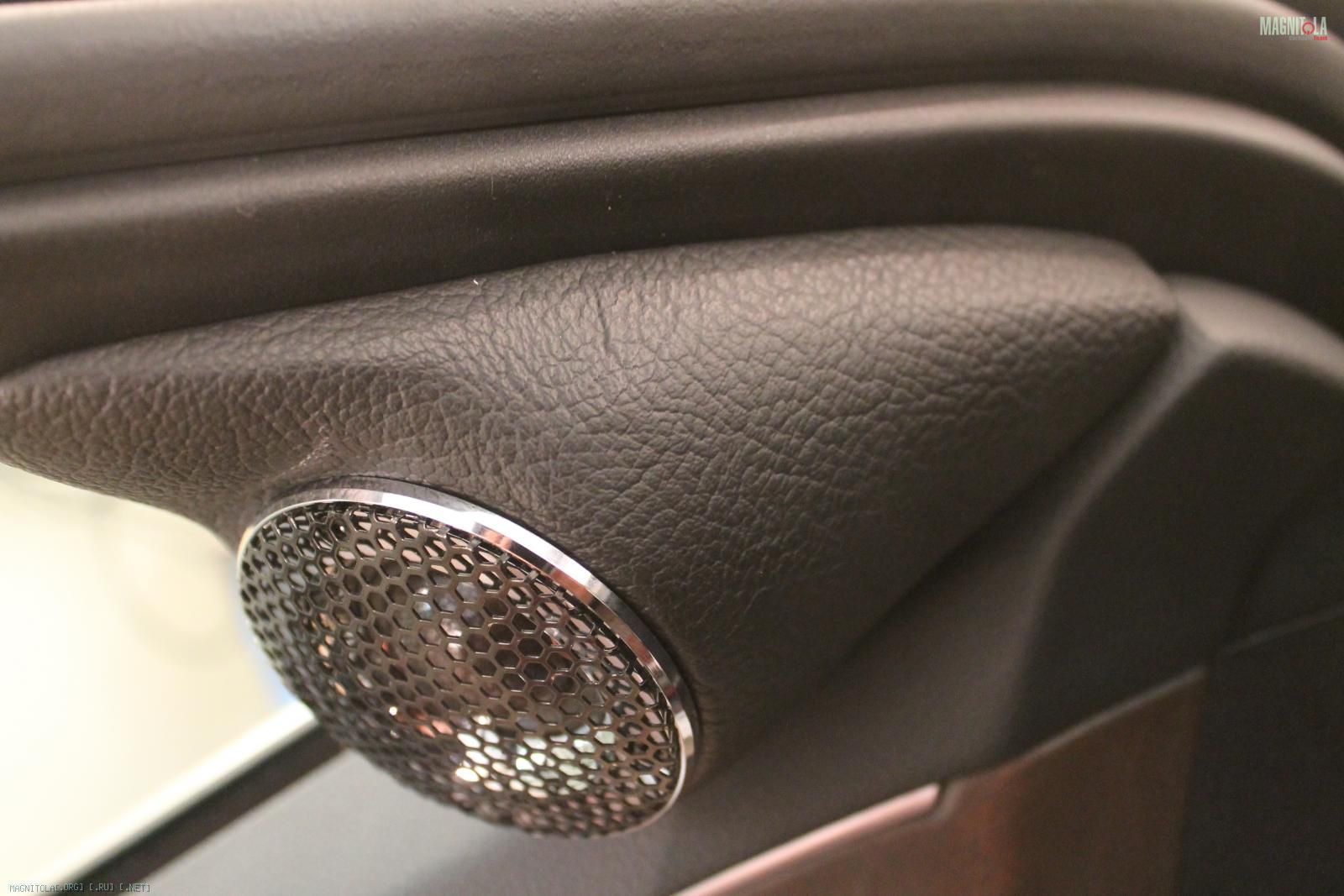

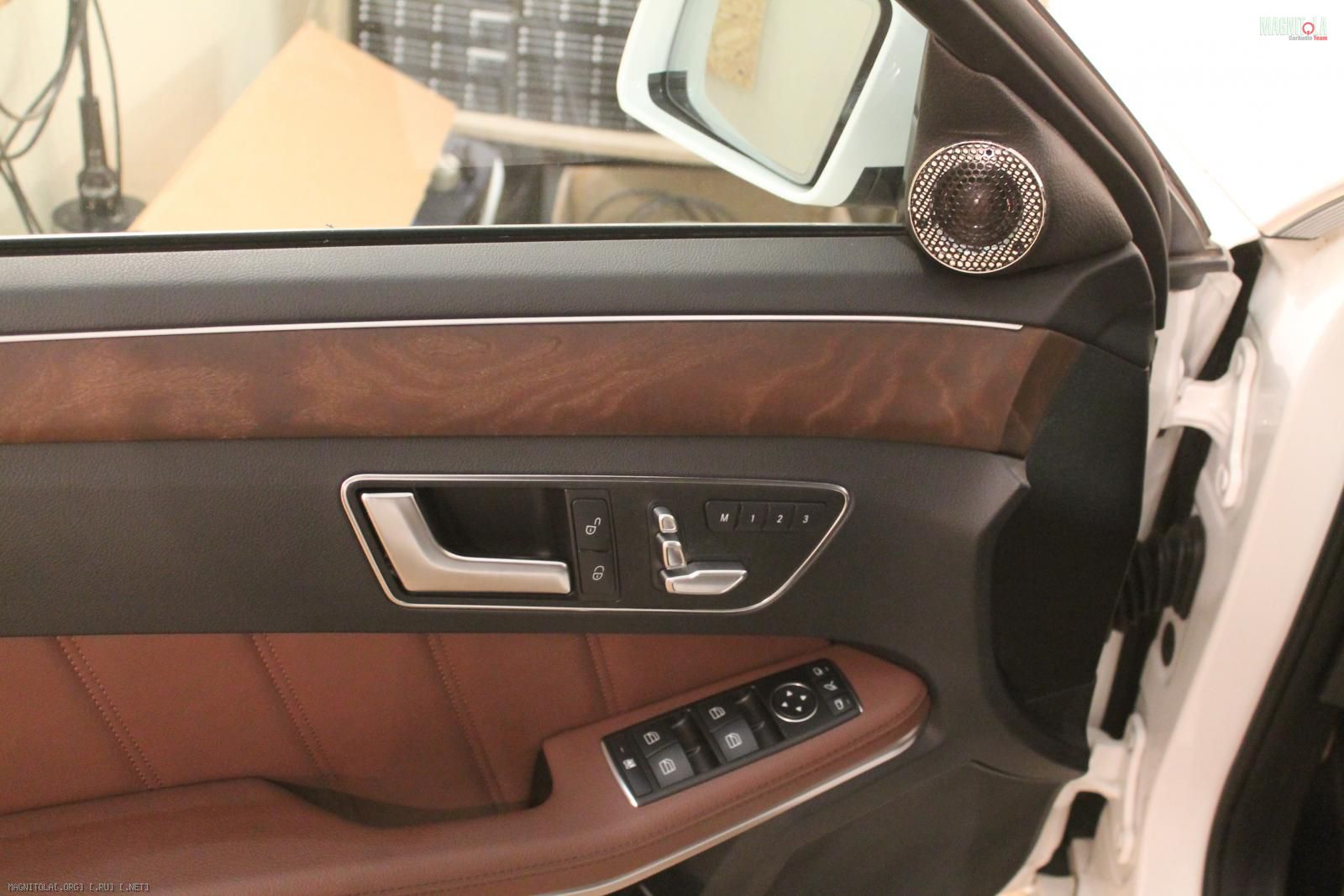

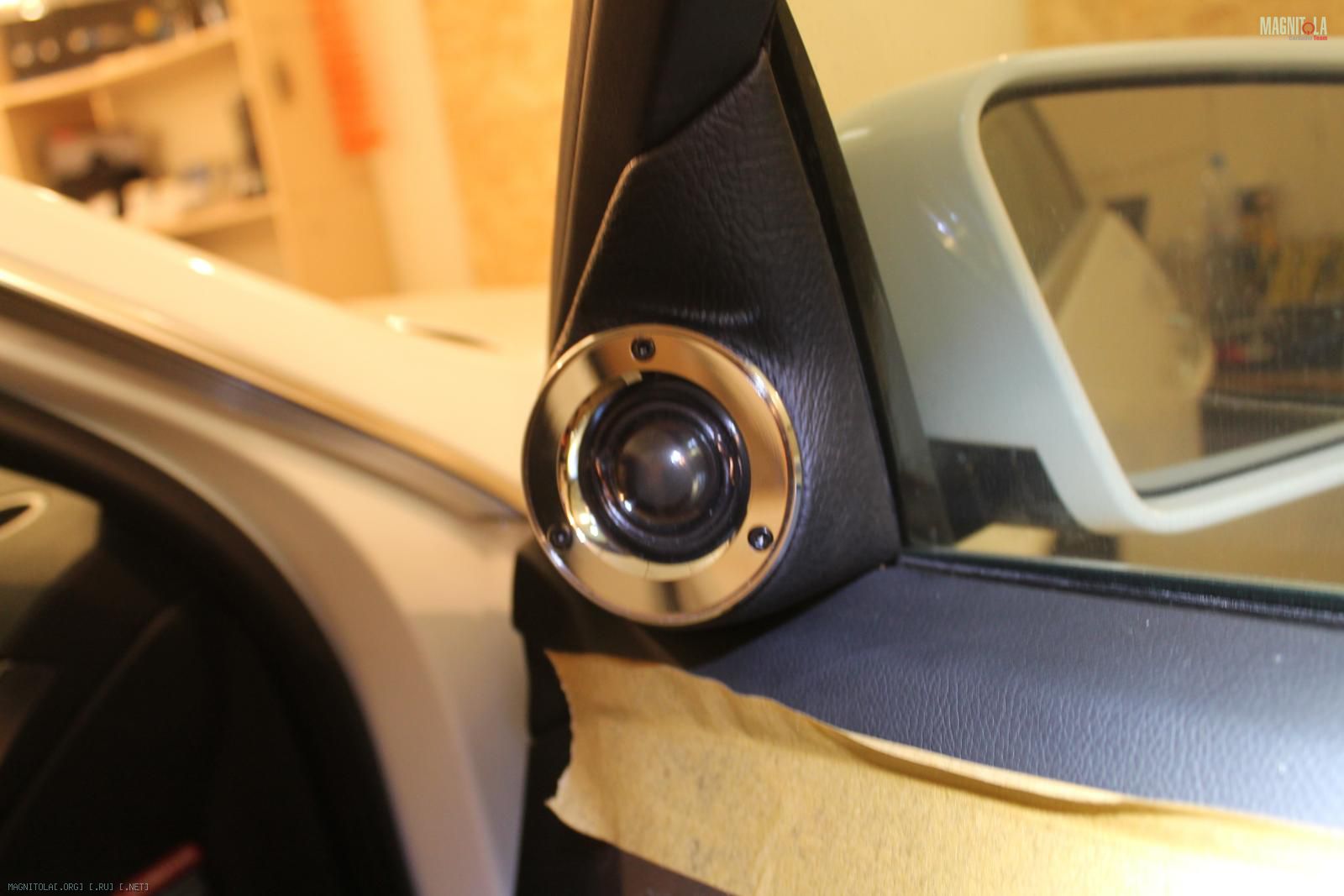

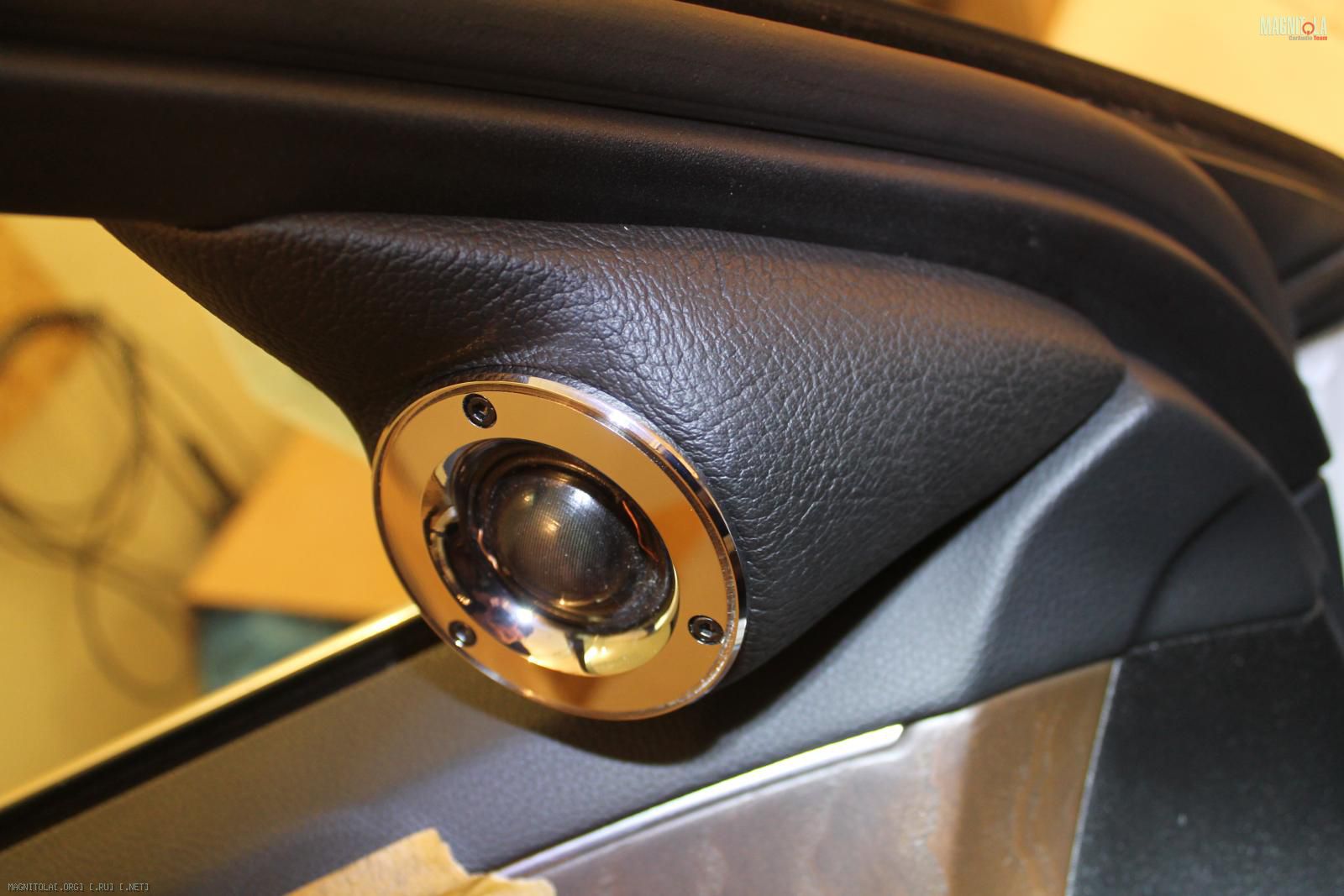

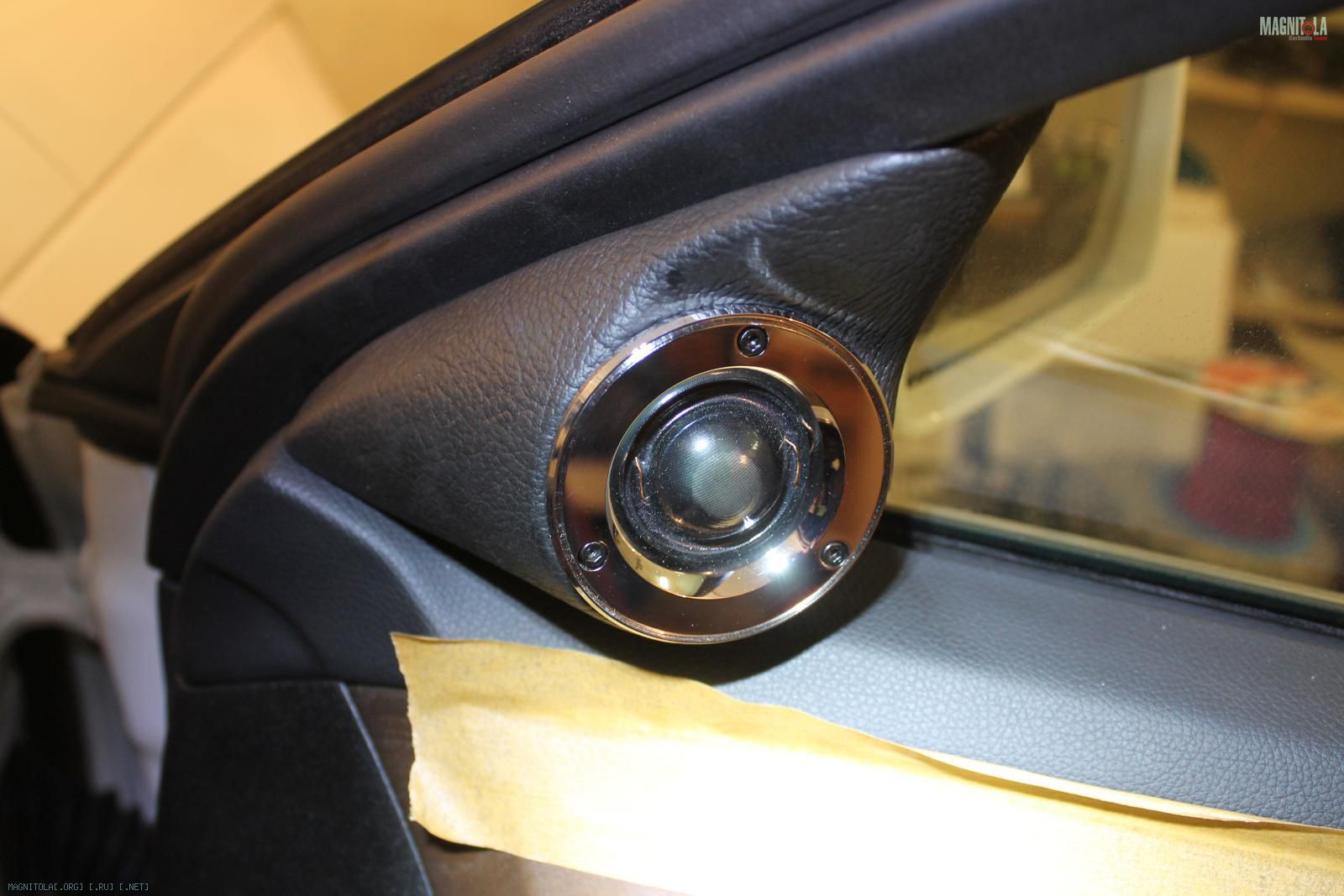

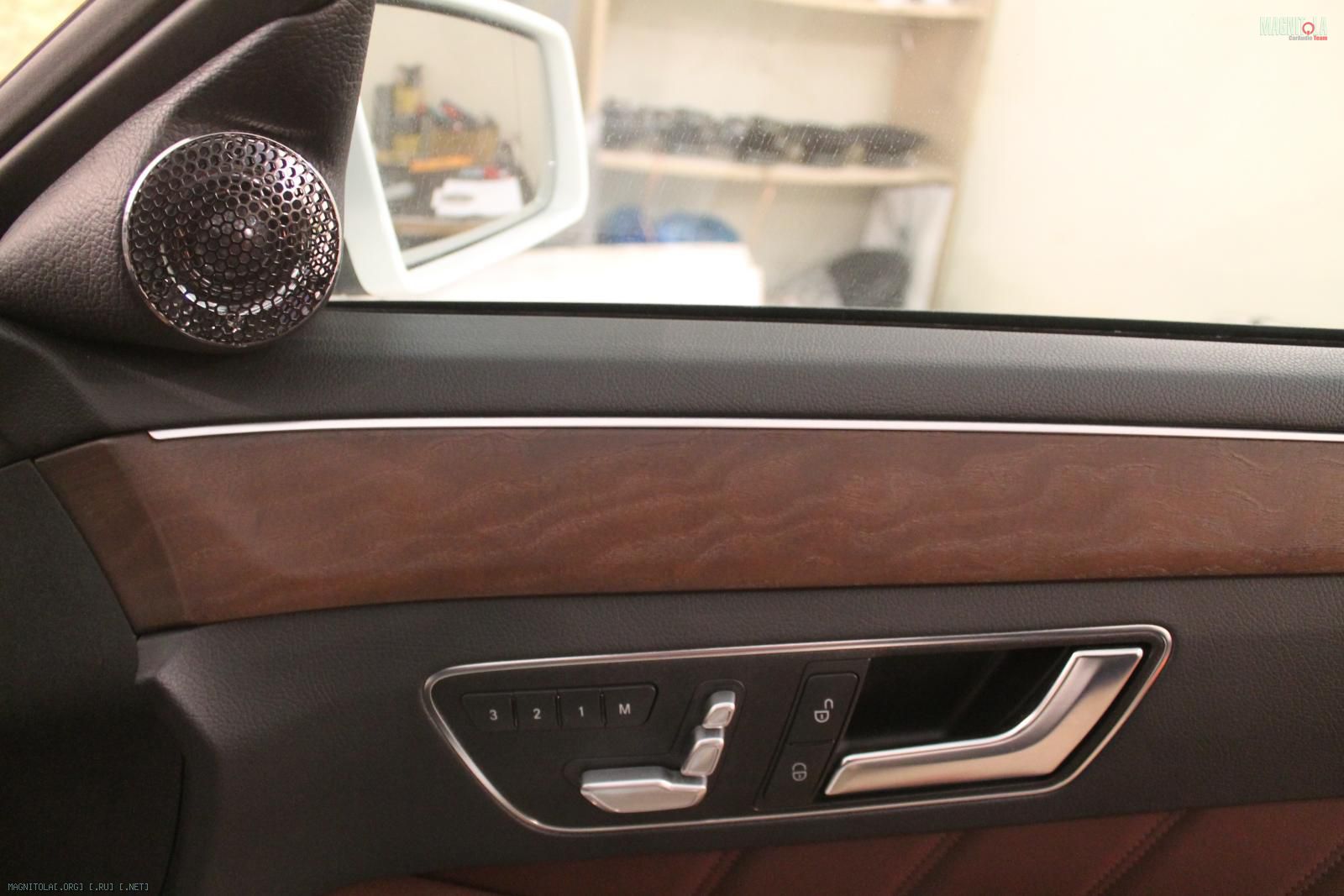

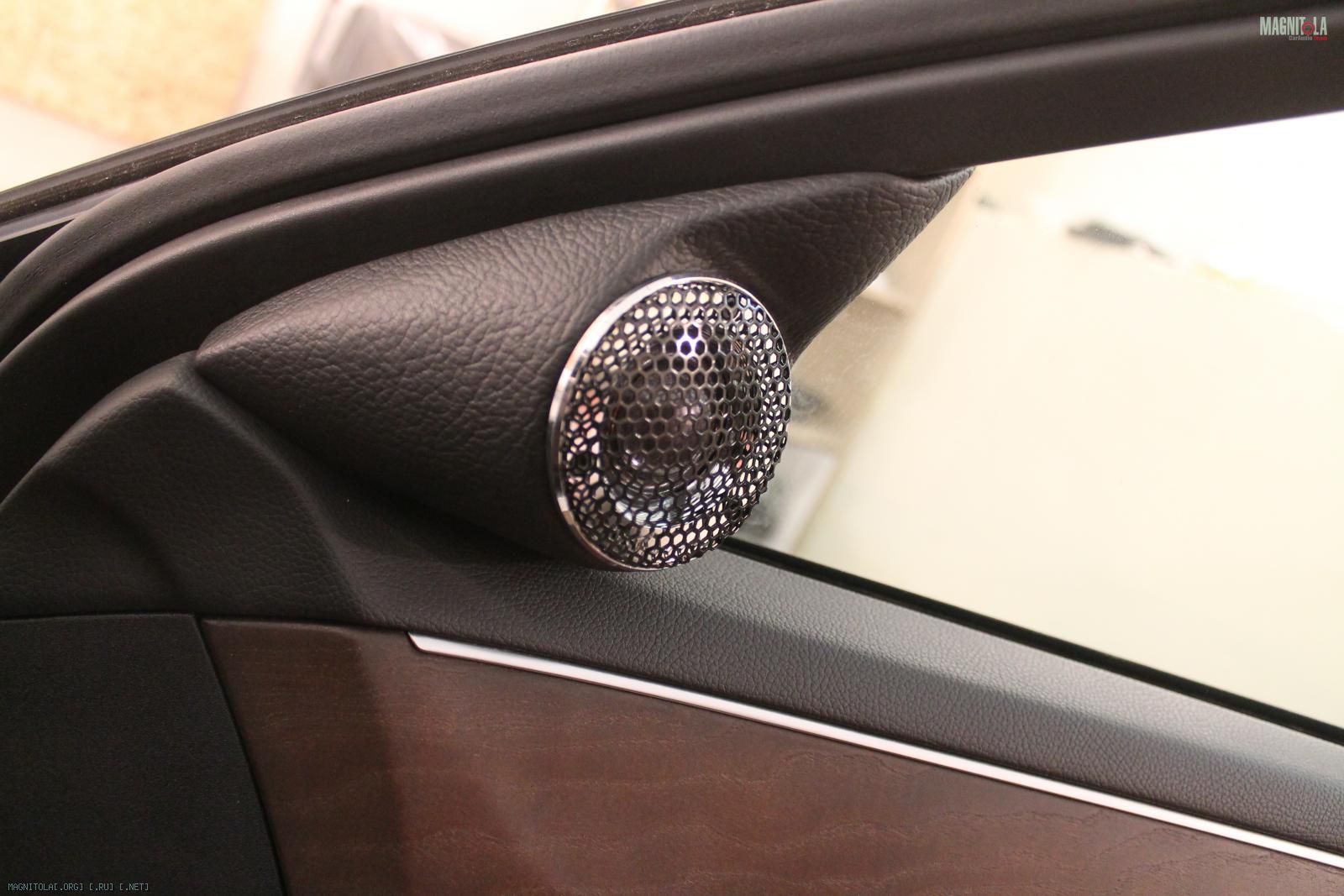

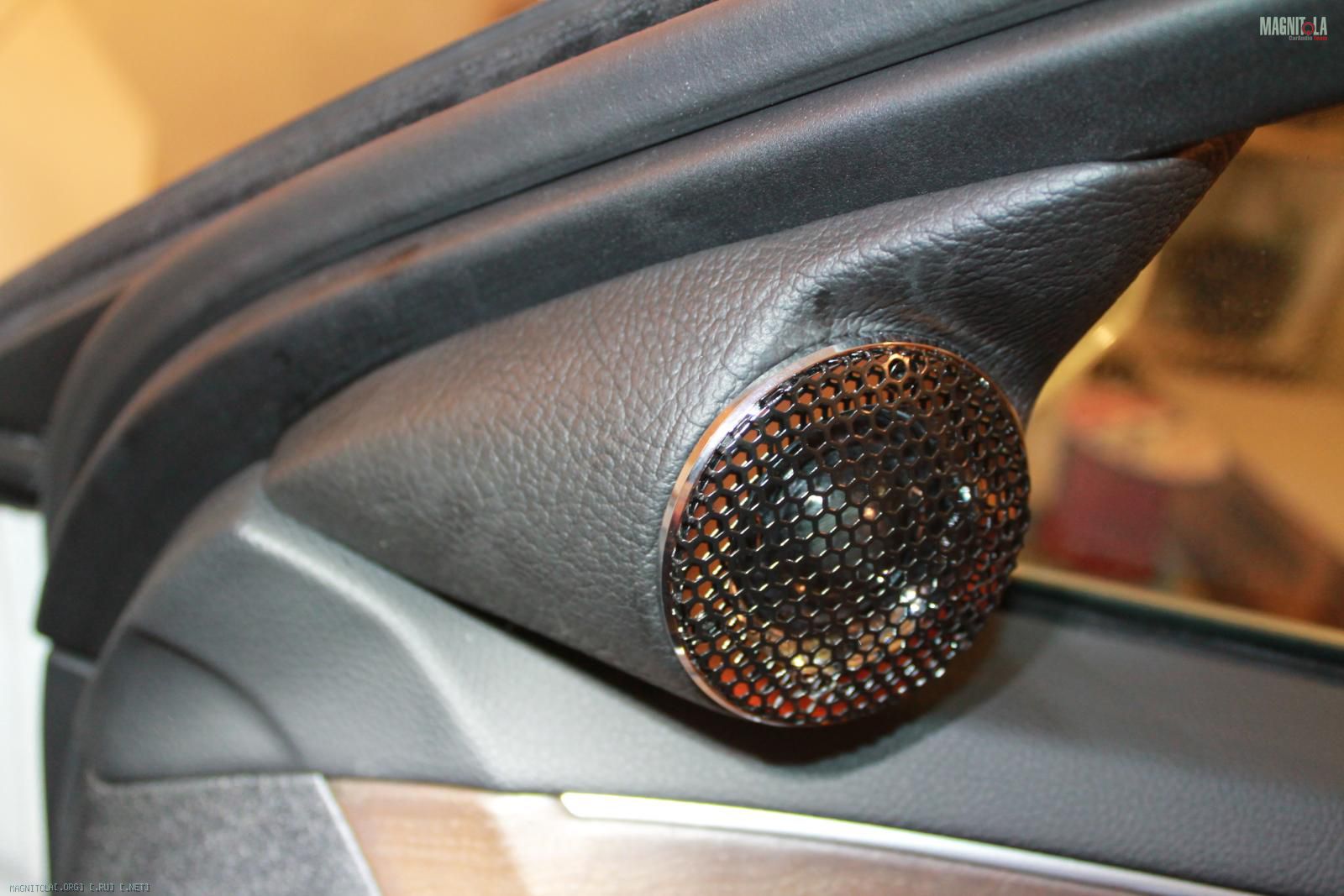

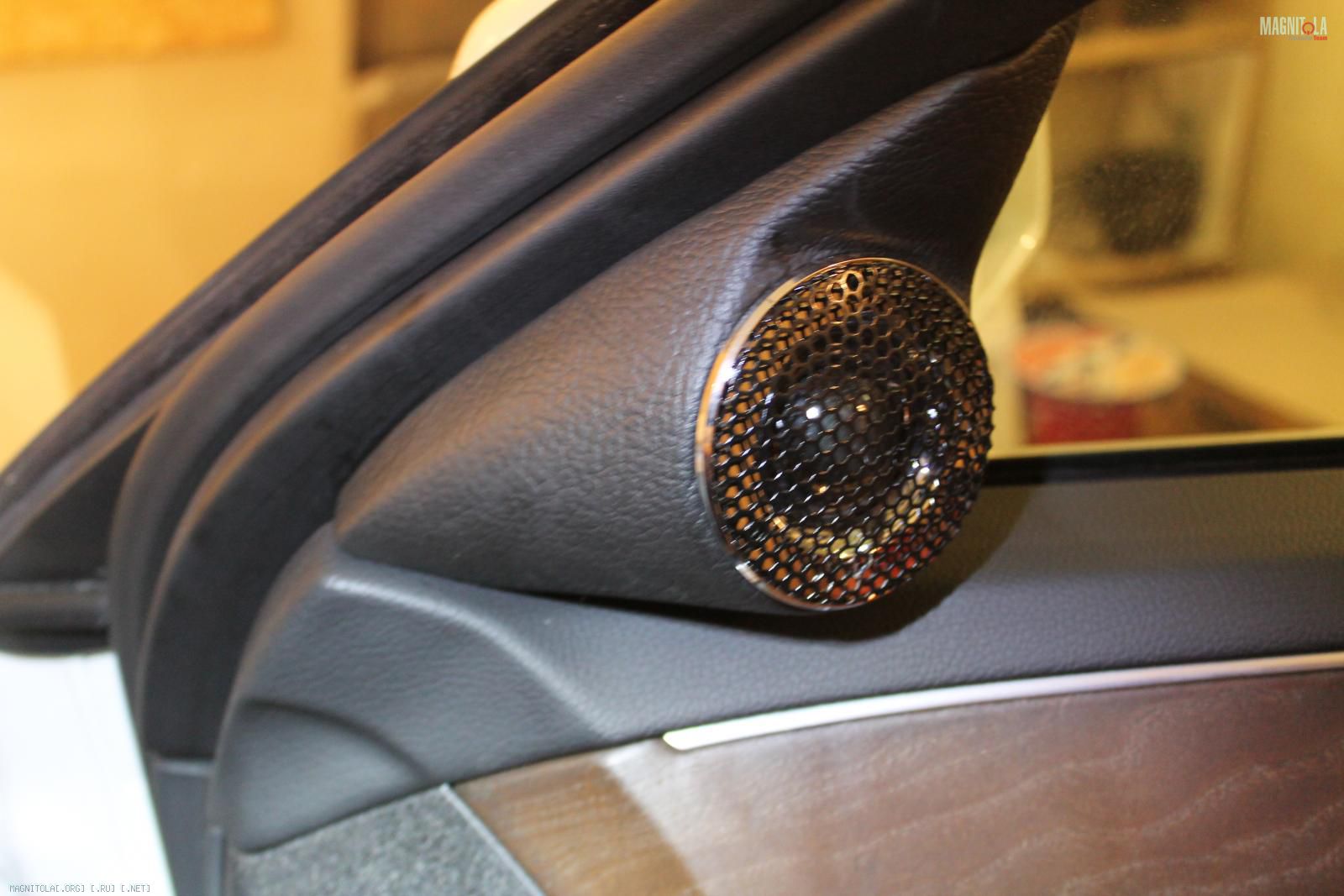

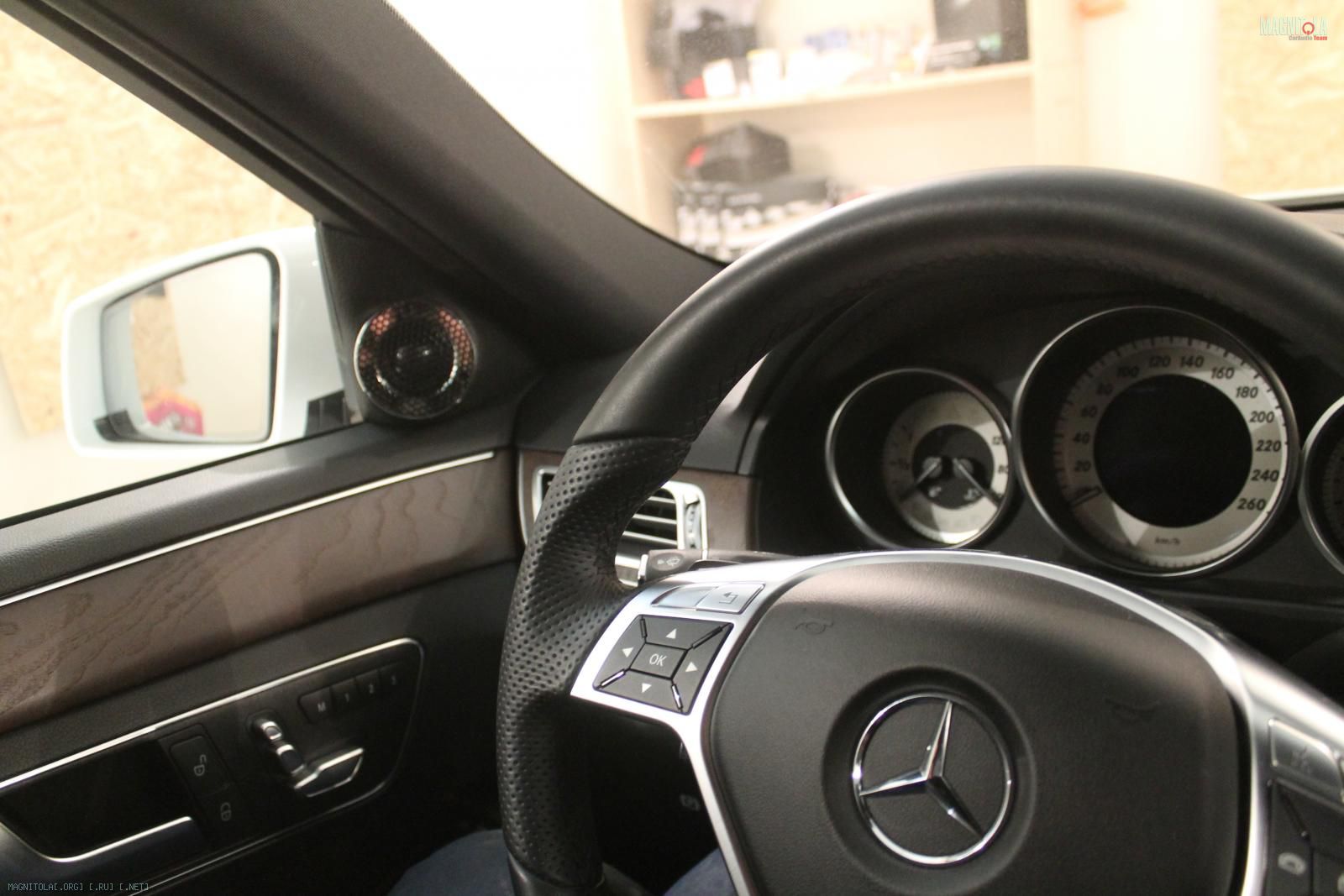

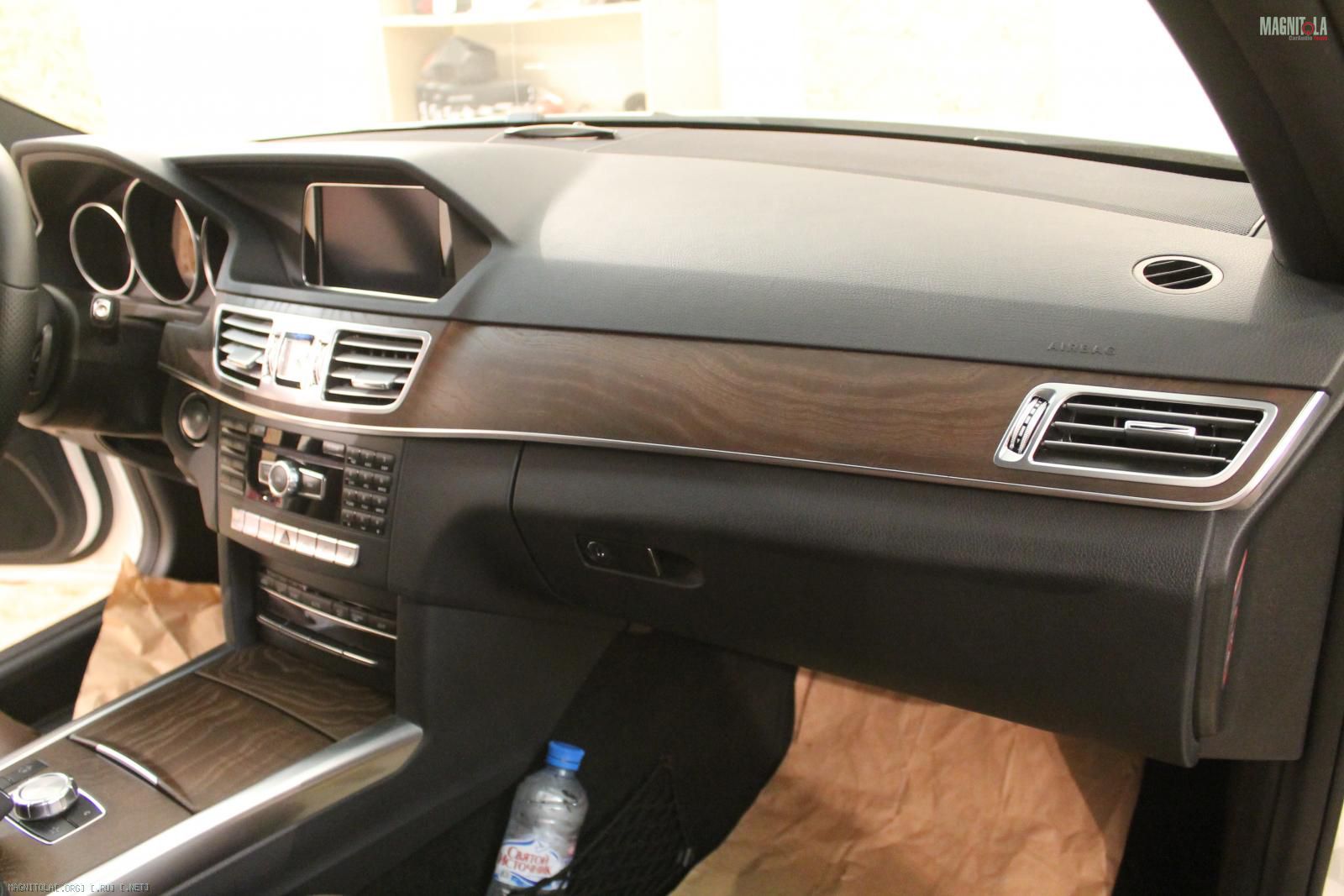

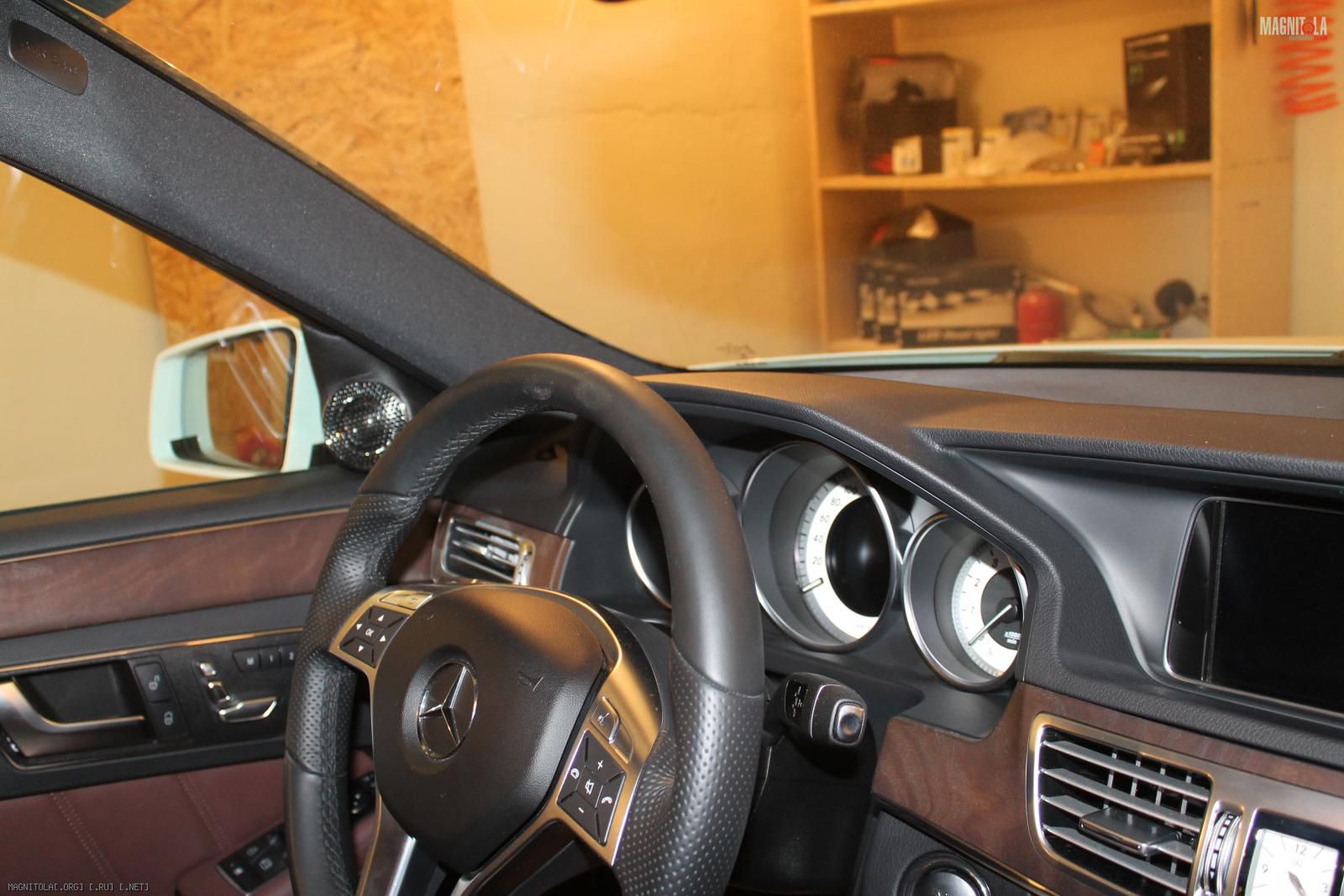

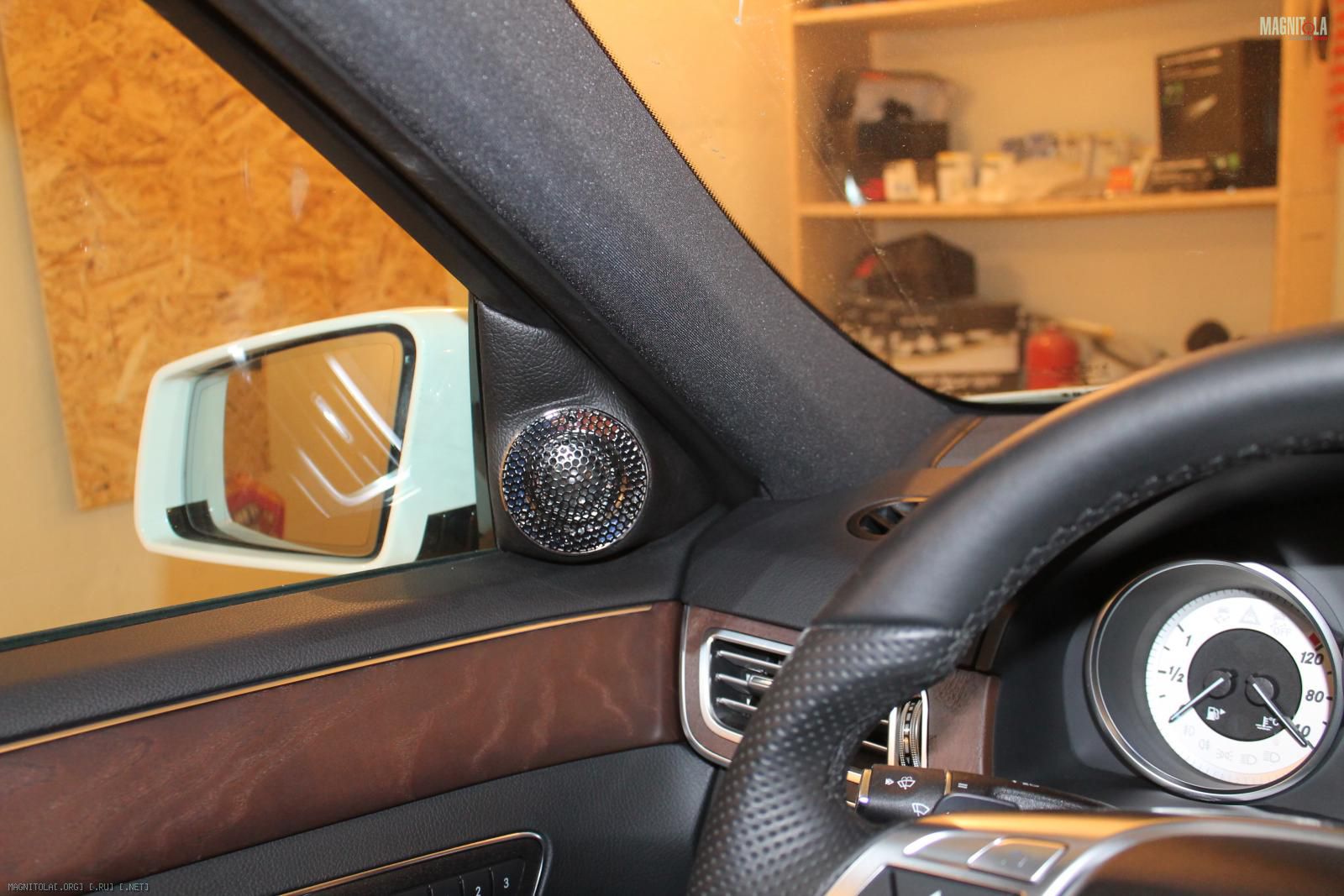

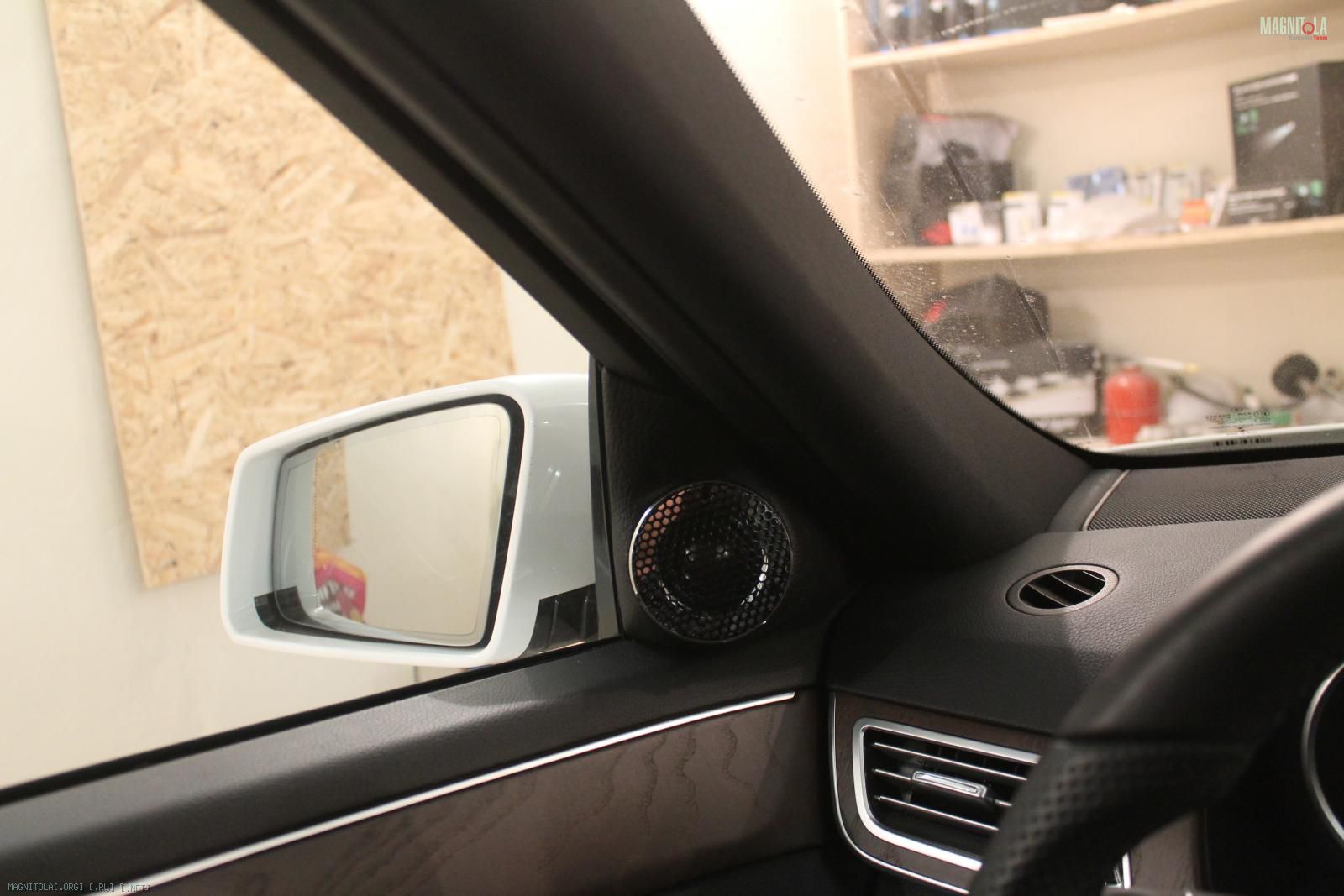

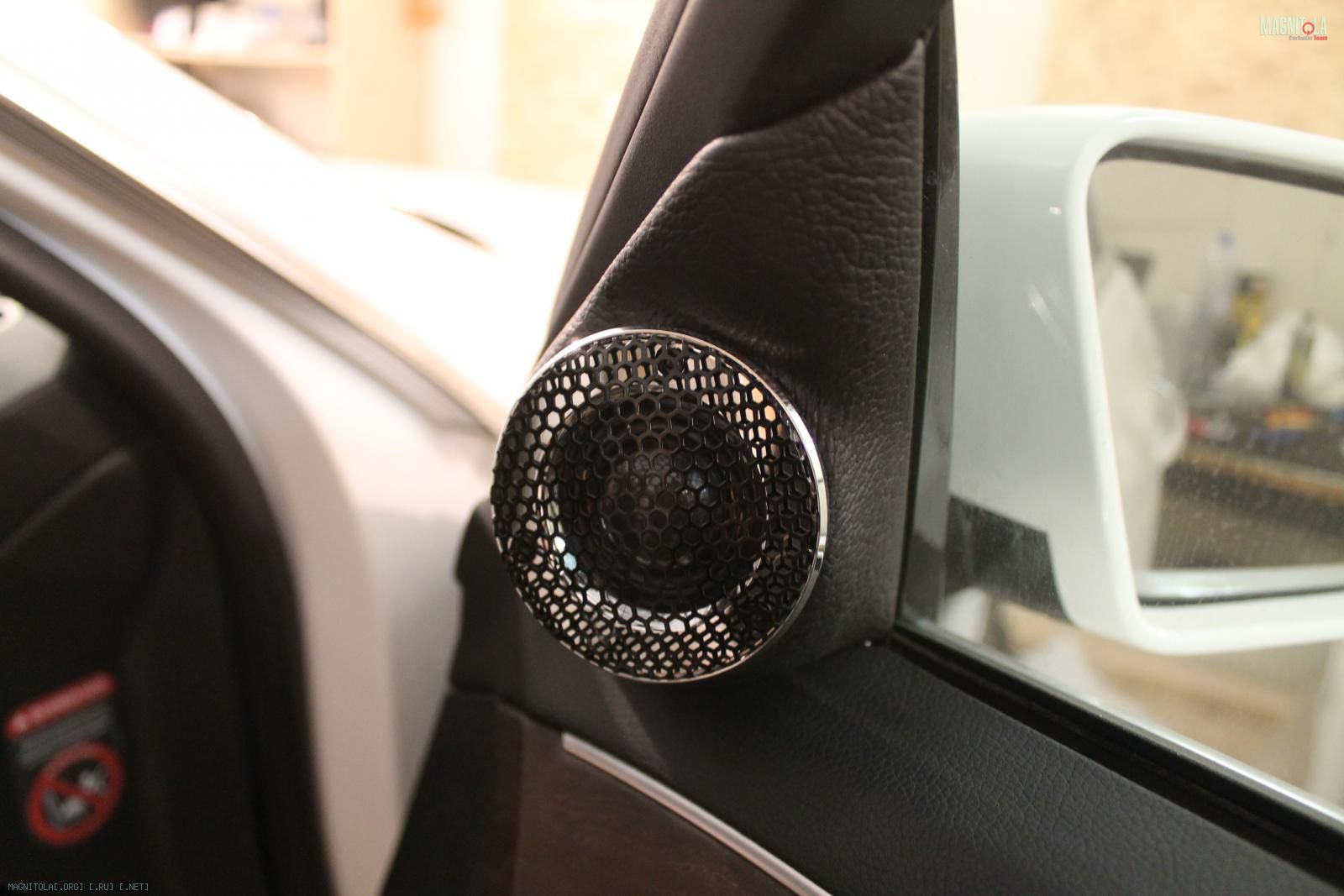

Стойки под ВЧ
Вложение 742438 Вложение 742440 Вложение 742442 Вложение 742444 Вложение 742446 Вложение 742448 Вложение 742450 Вложение 742452 Вложение 742454 Вложение 742456 Вложение 742458 Вложение 742460 Вложение 742462 Вложение 742464 Вложение 742466 Вложение 742468 Вложение 742470 Вложение 742472 Вложение 742474 Вложение 742476 Вложение 742478 Вложение 742480 Вложение 742482 Вложение 742484 Вложение 742486 Вложение 742488 Вложение 742490 Вложение 742492 Вложение 742494 Вложение 742496 Вложение 742498 Вложение 742500 Вложение 742502 Вложение 742504 Вложение 742506 Вложение 742508 Вложение 742510 Вложение 742512 Вложение 742514 Вложение 742516 Вложение 742518

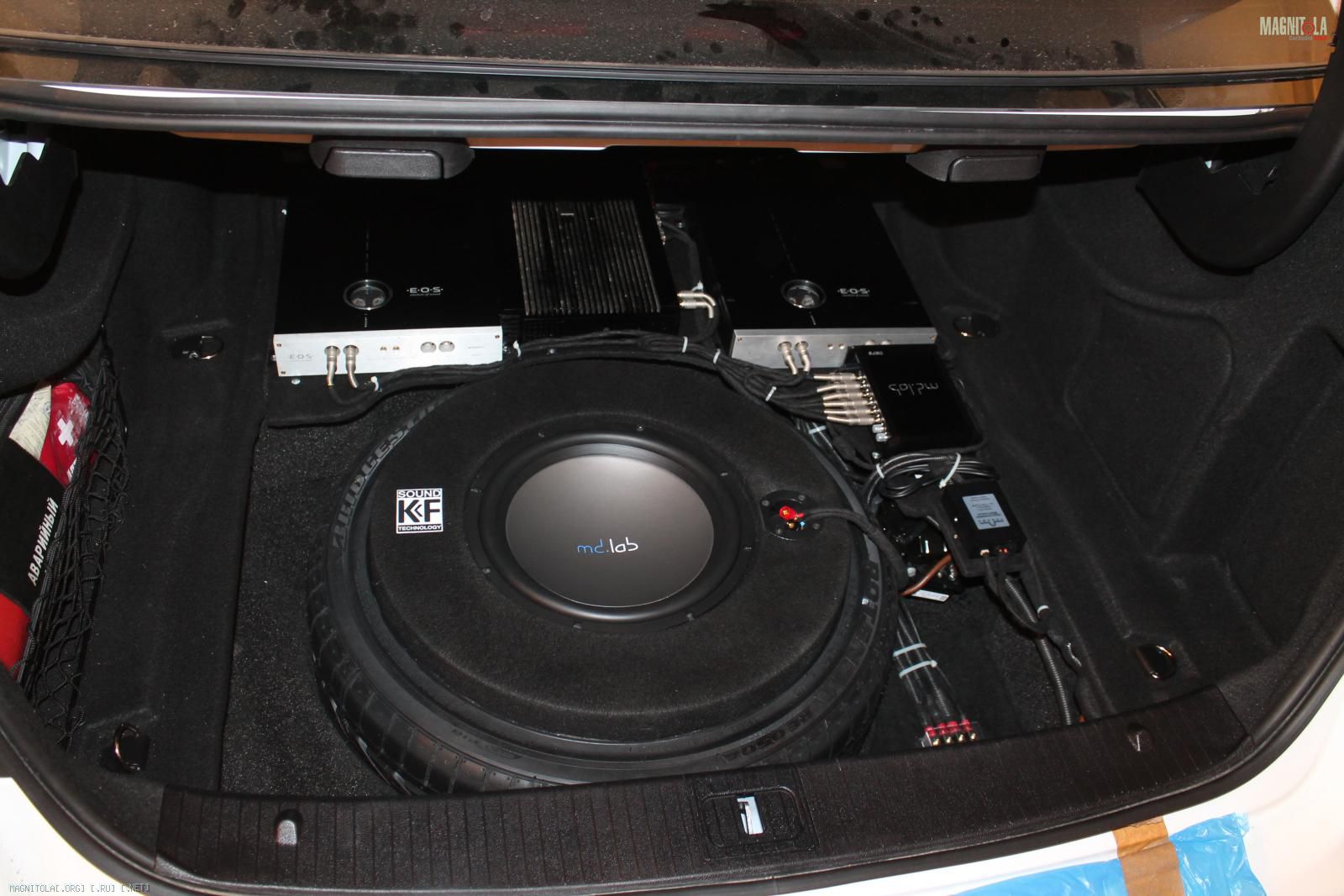

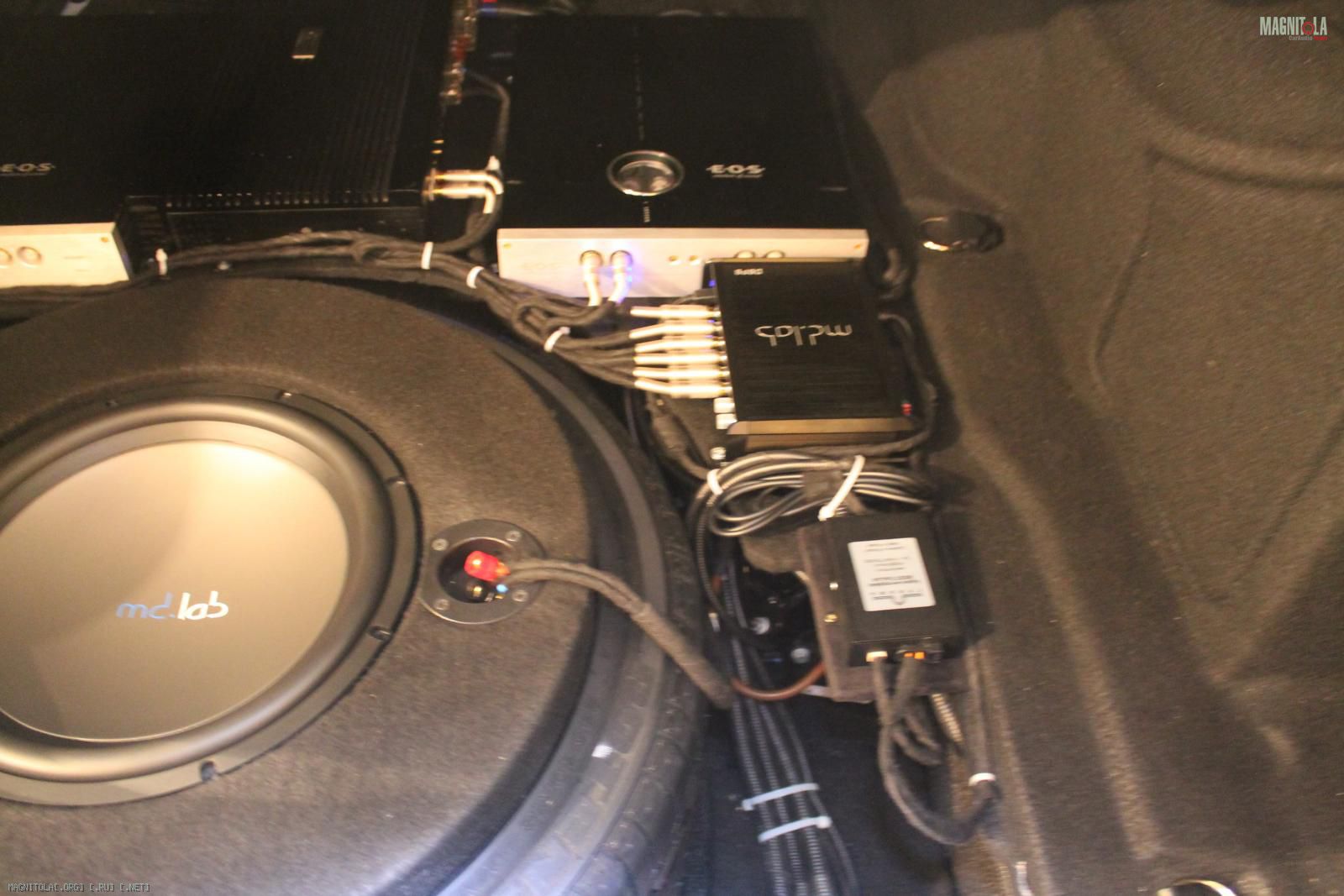

Багажник, коммутация
Вложение 742520 Вложение 742522 Вложение 742524 Вложение 742526 Вложение 742528 Вложение 742530 Вложение 742532 Вложение 742534 Вложение 742536 Вложение 742538 Вложение 742540 Вложение 742542 Вложение 742544 Вложение 742546 Вложение 742548 Вложение 742550

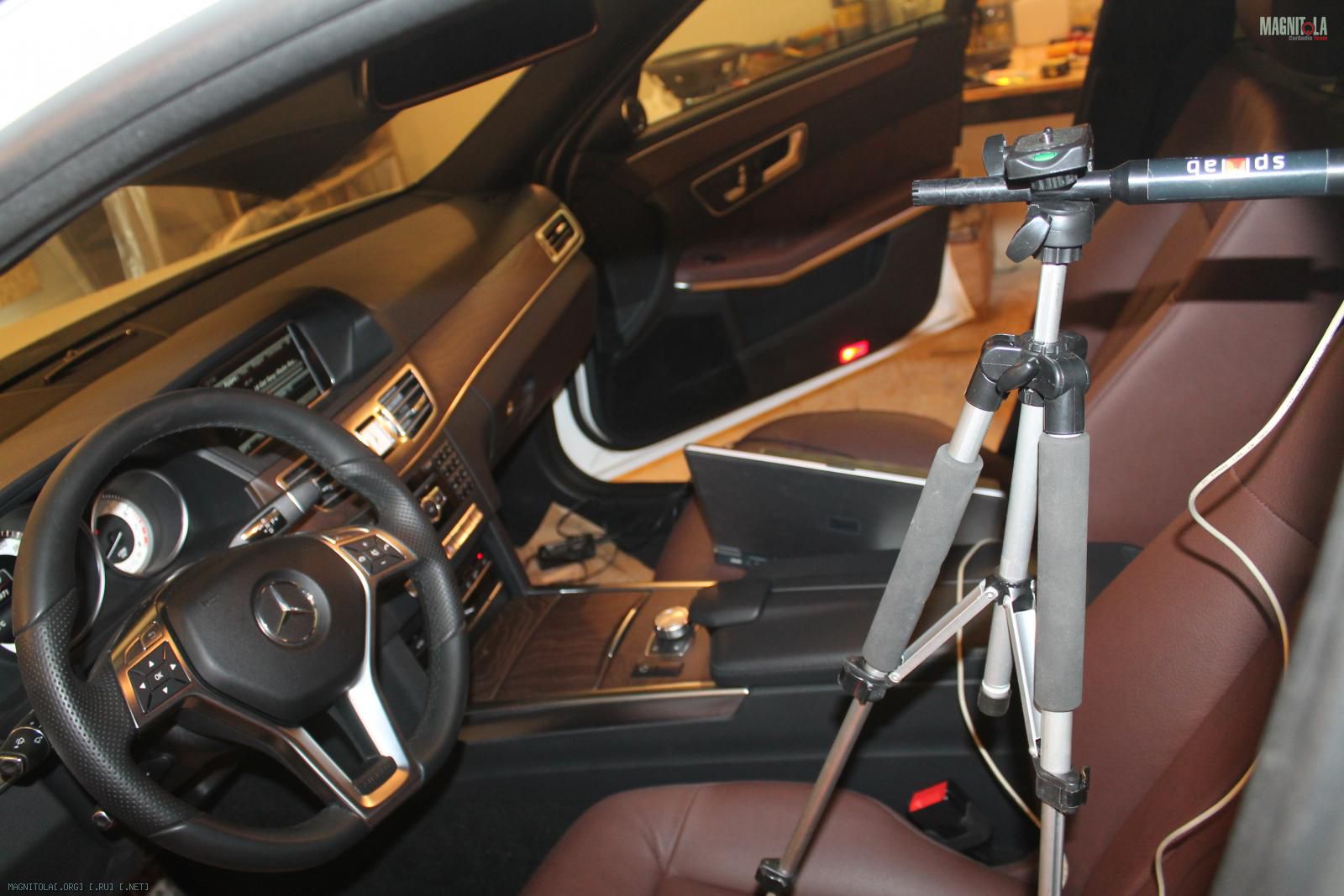

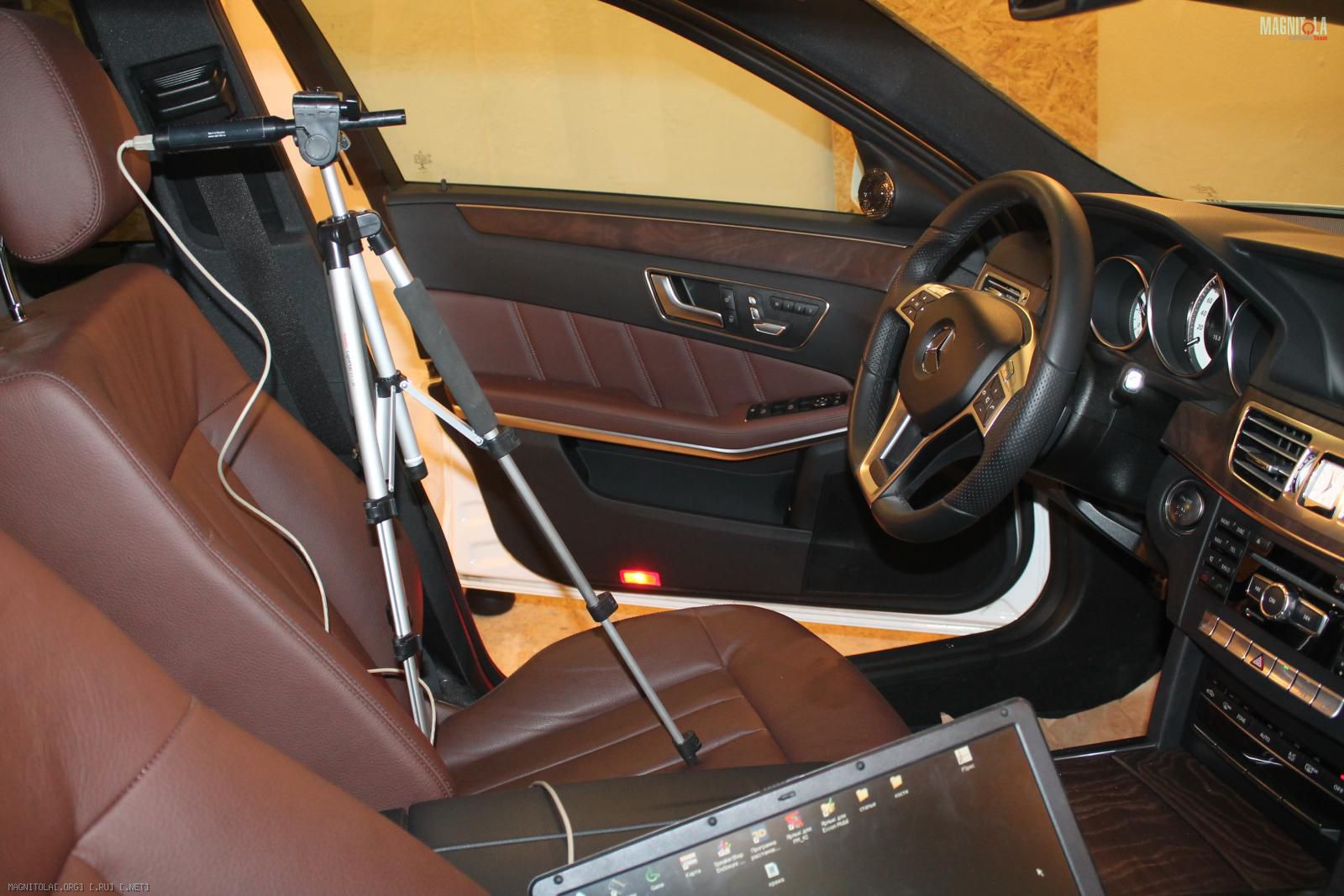

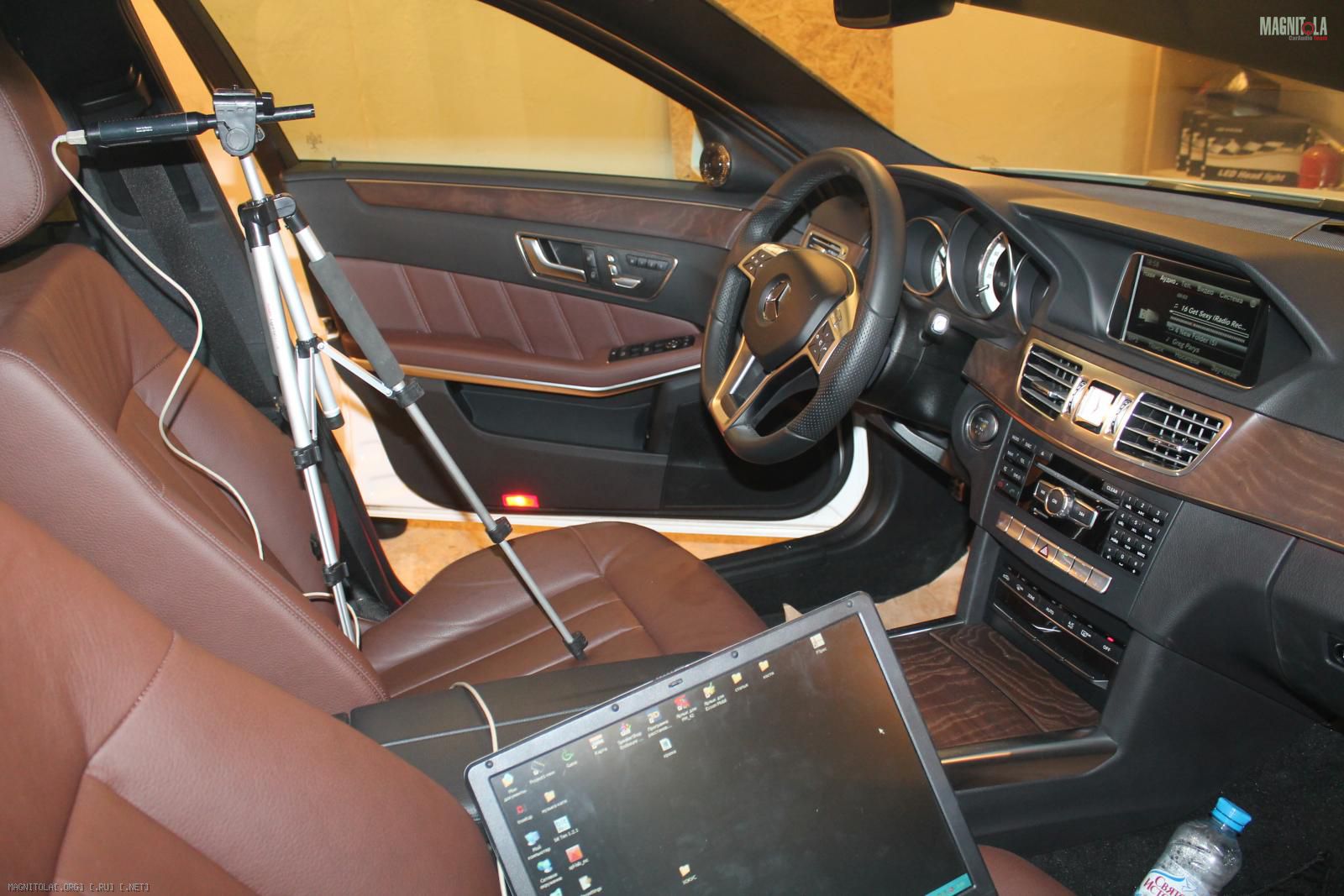

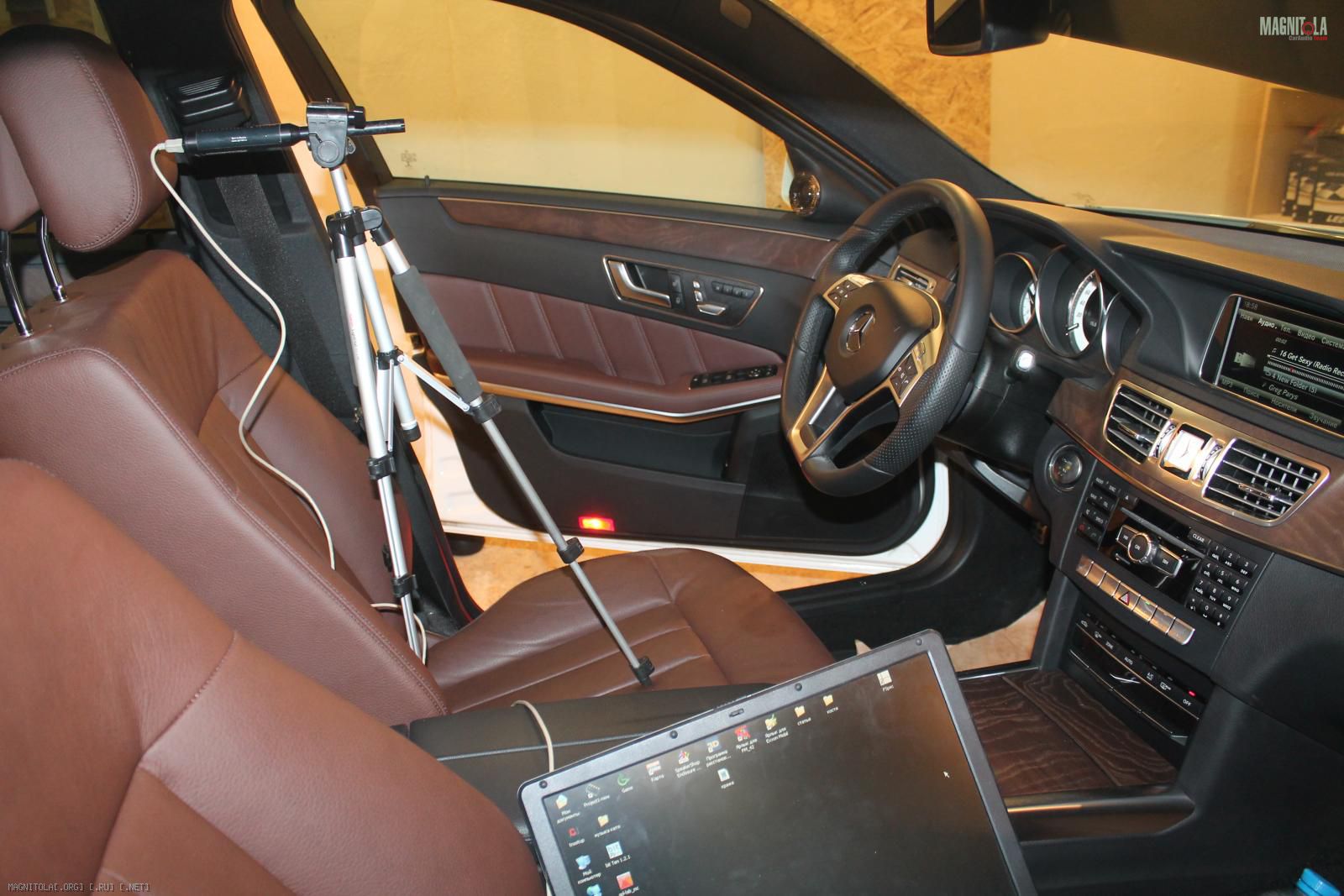

Настройка...
Вложение 742552 Вложение 742554 Вложение 742556 Вложение 742558 Вложение 742560

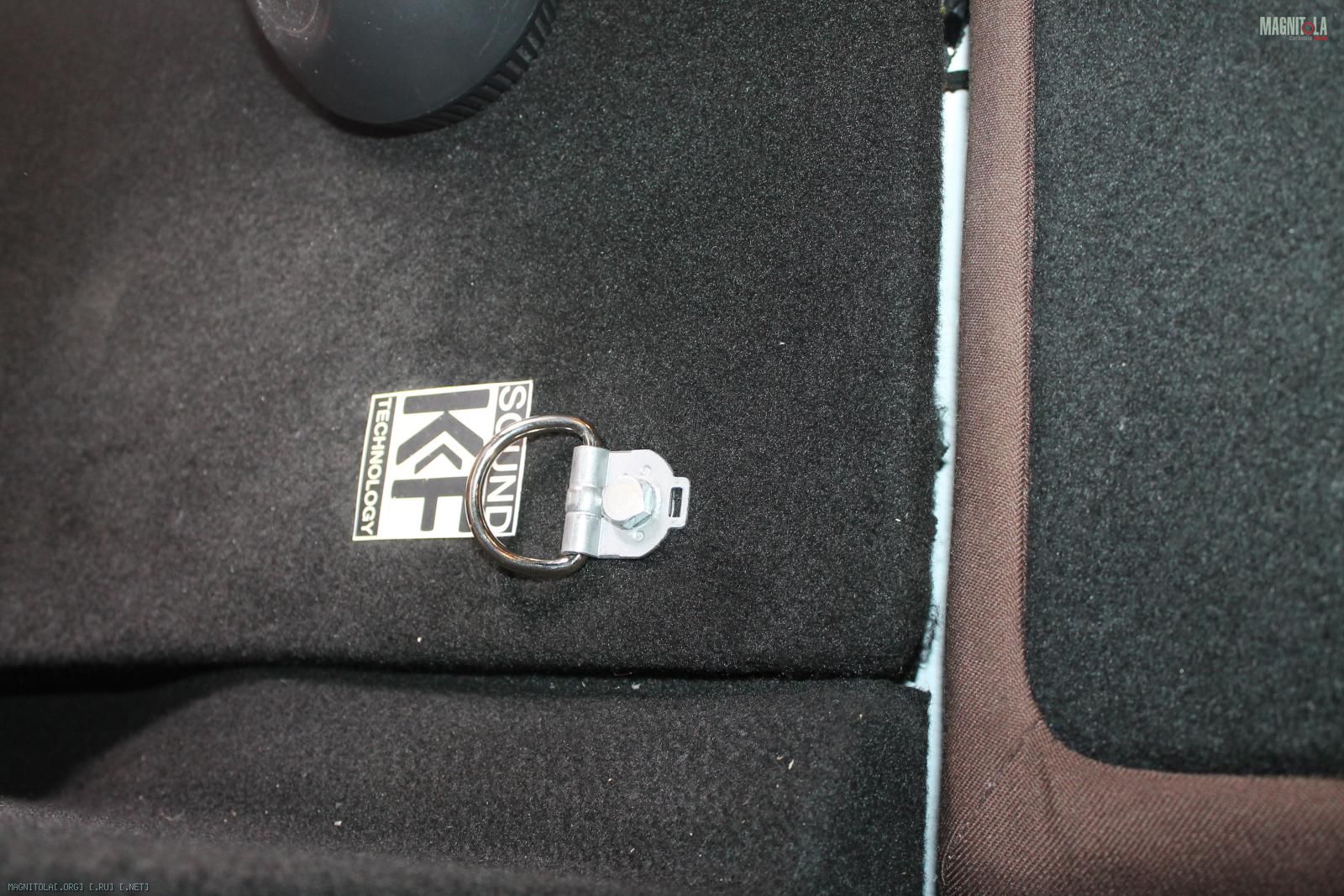

Крепление верхней части фальшпанели в штатные места
Вложение 742562 Вложение 742564 Вложение 742566

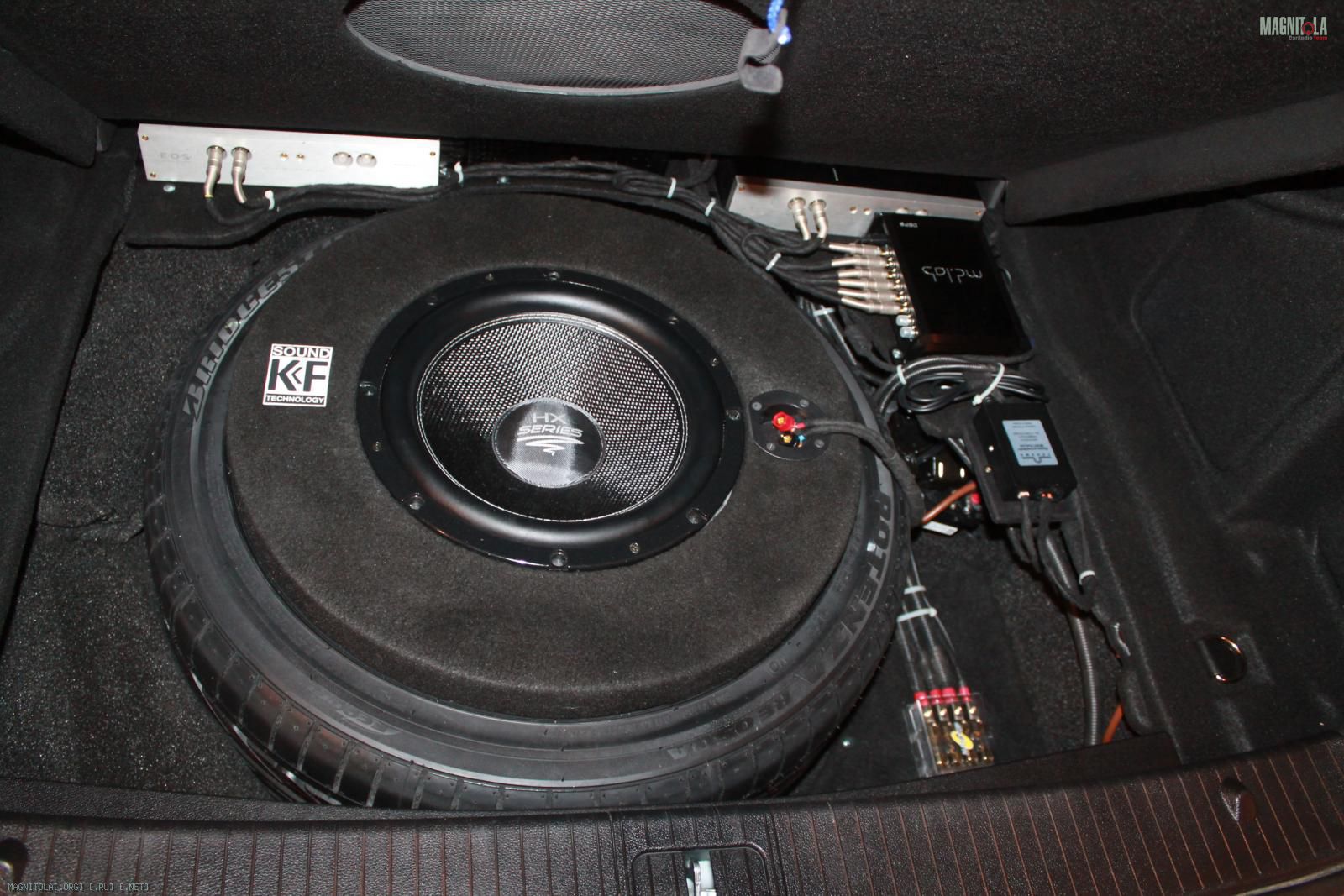

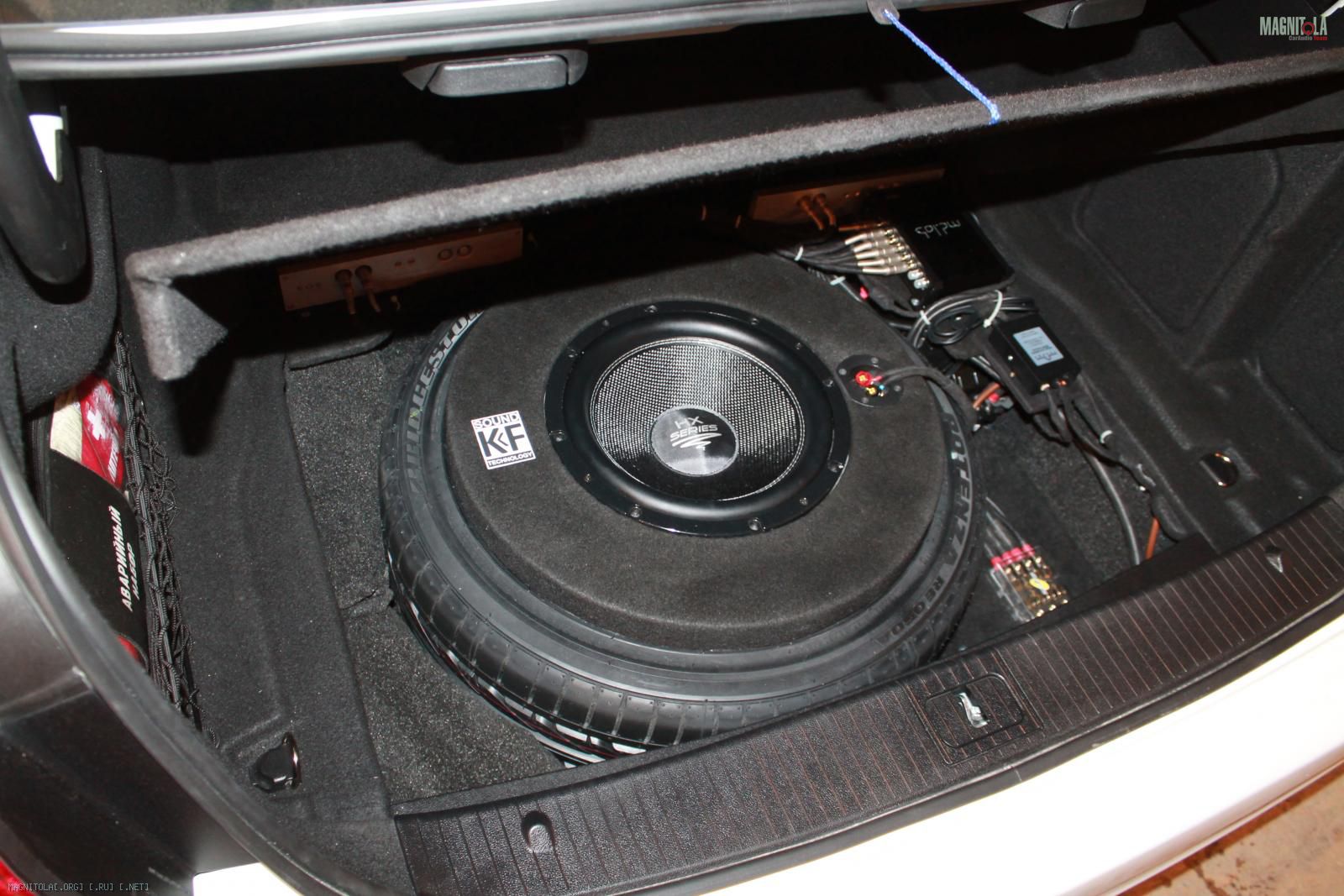

При настройке системы от 150-200вт умер саб мд-лаб, был заменен временно, а может и на всегда на аудиосистем
Вложение 742578 Вложение 742580 Вложение 742582 Вложение 742584 Вложение 742586
28.03.2015, 21:31
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Irunenka

Костя, смотрю на твои проекты, и сердце радуется - какой же ты Кудесник!!!
Когда же мы до тебя доберёмся.....эх

Спасибо. Жду!
29.03.2015, 14:25
ТёмТёмыч

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Всем рекомендую Константина, действительно профессионал
29.03.2015, 14:59
Lookes

Вложений: 1

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Отличное исполнение...подскажи такой короб почём выйдет, внутренний 30л, 18мм передняя 36Вложение 742736
29.03.2015, 16:05
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от ТёмТёмыч

Всем рекомендую Константина, действительно профессионал

Спасибо Артем!

---------- Сообщение добавлено 29.03.2015 в 16:09 ----------

Цитата:

Сообщение от Lookes

Отличное исполнение...подскажи такой короб почём выйдет, внутренний 30л, 18мм передняя 36Вложение 742736

в личке
31.03.2015, 00:47
st220

Вложений: 69

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Саб стел в AUDI Q3, под 8" DLS OA8, зя 15,5л
Вложение 744264 Вложение 744266 Вложение 744268

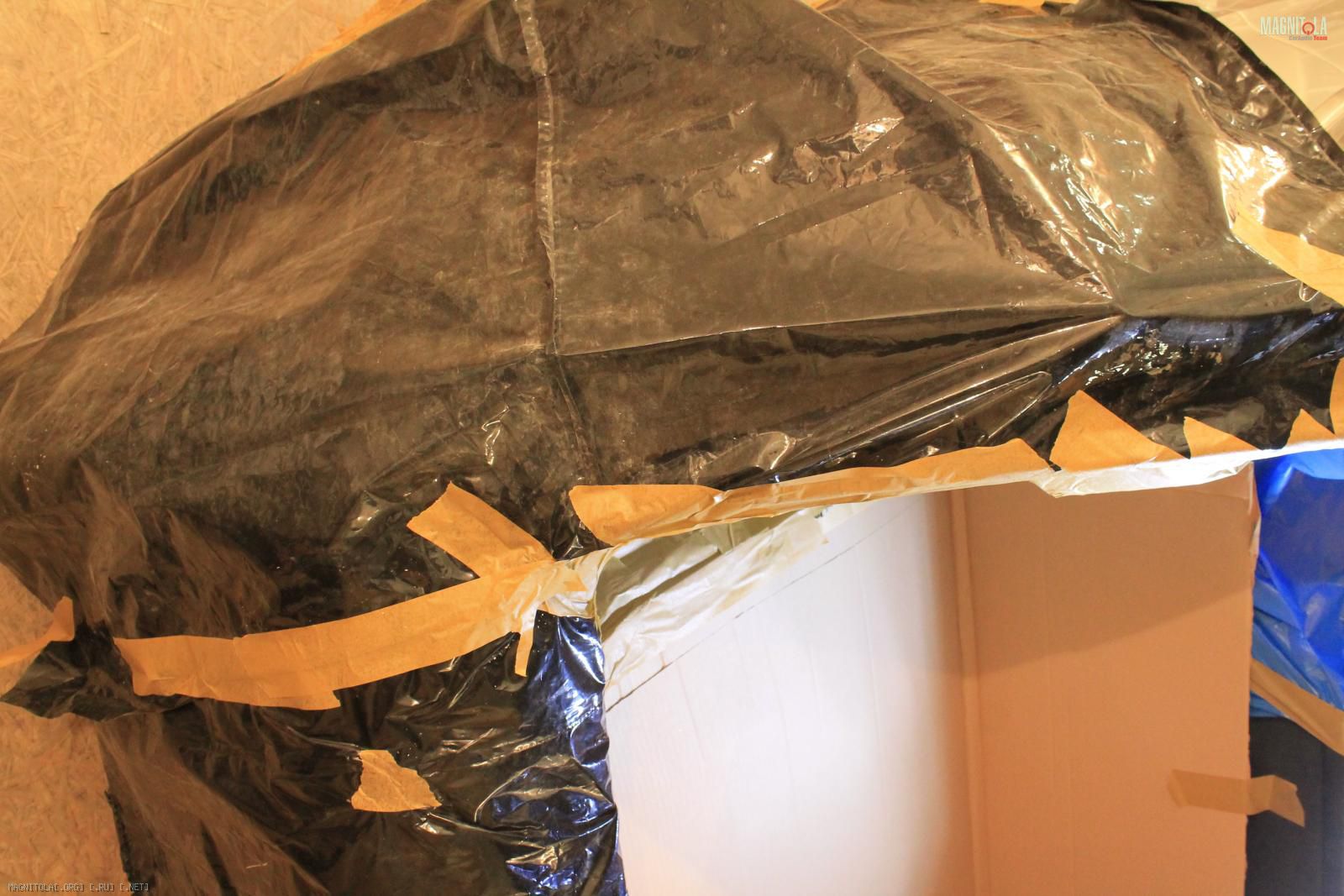

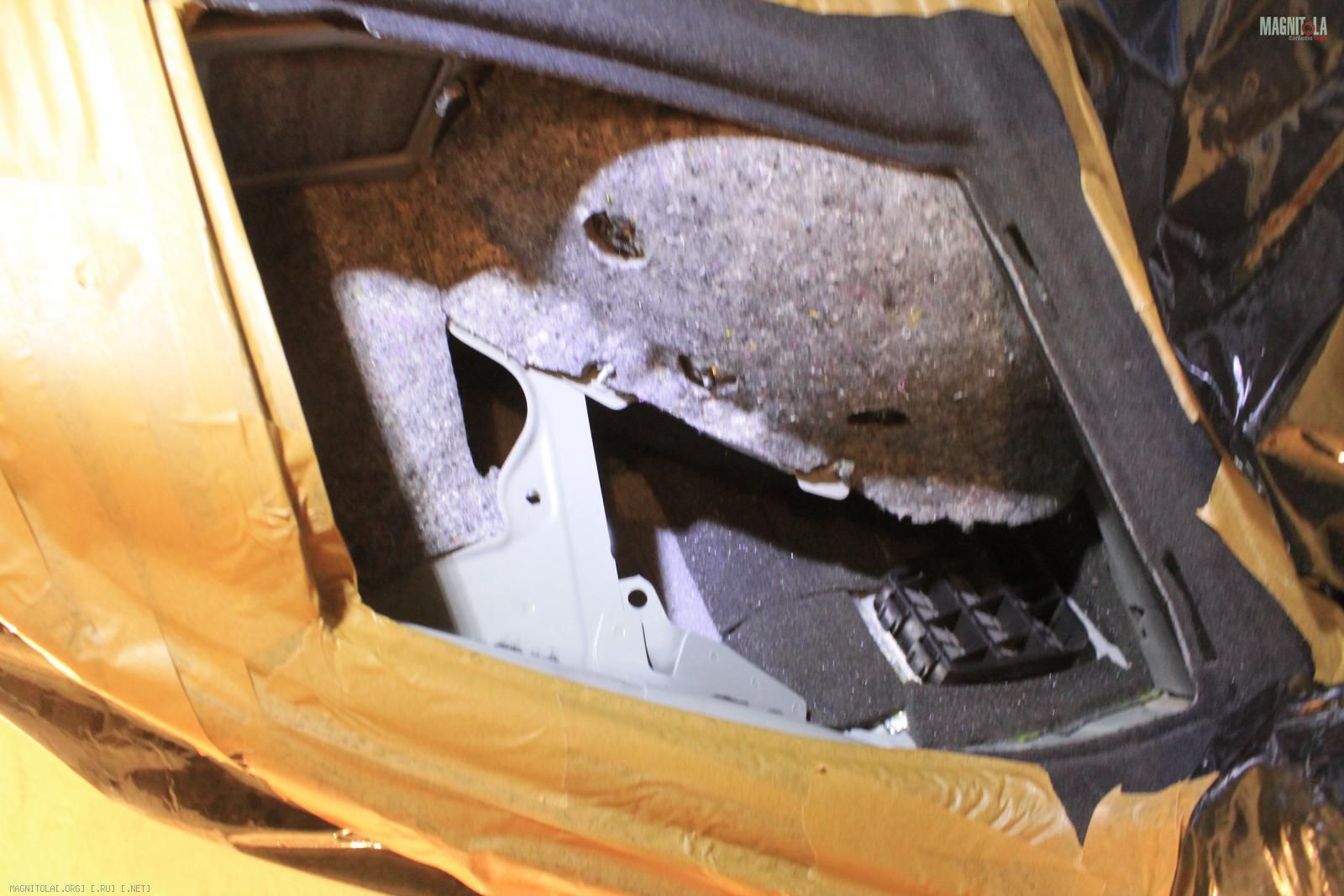

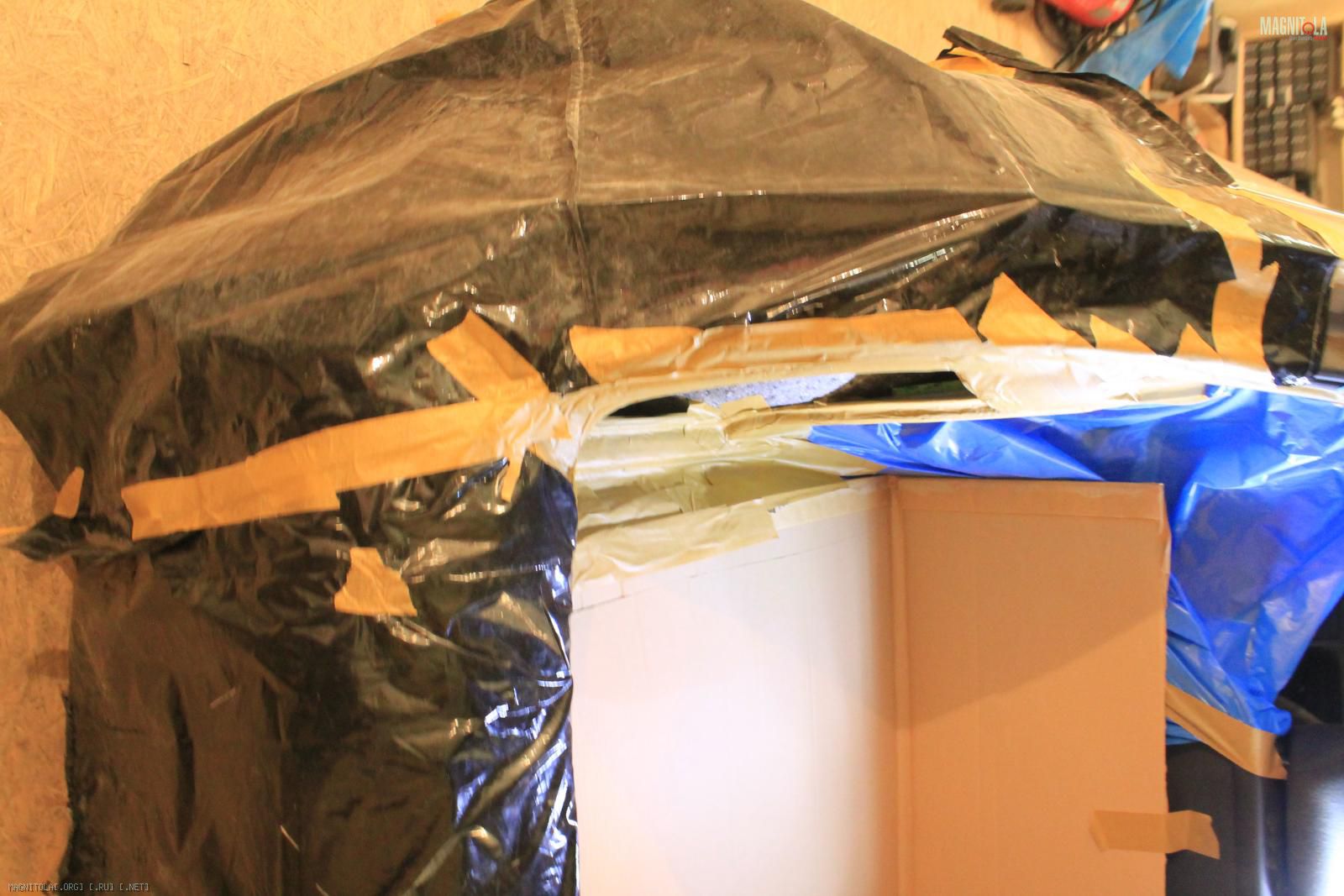

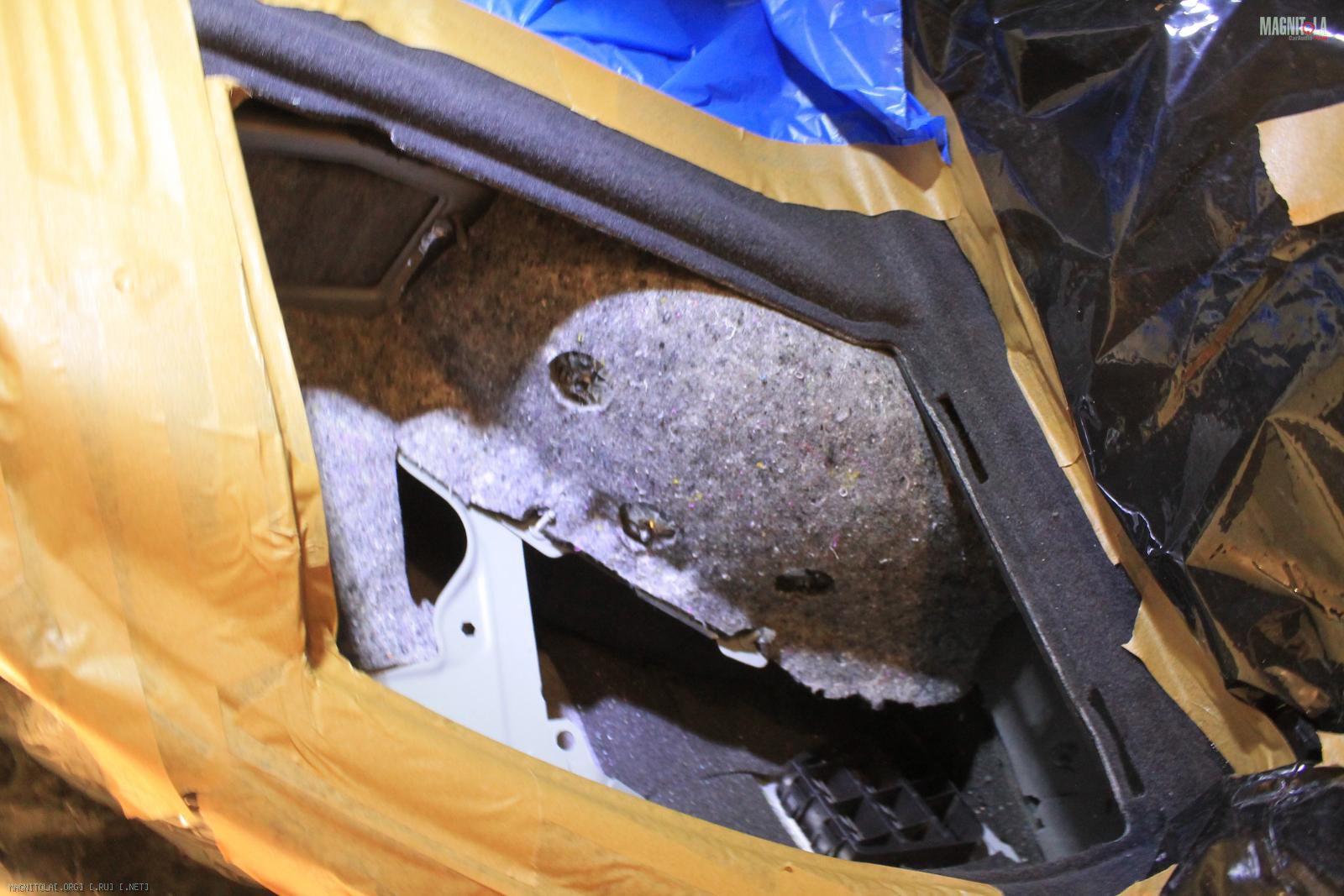

Максимально надежно защищаем автомобиль от случайного попадания полиэфирки
Вложение 744270 Вложение 744272 Вложение 744274 Вложение 744276 Вложение 744278 Вложение 744280 Вложение 744282 Вложение 744284

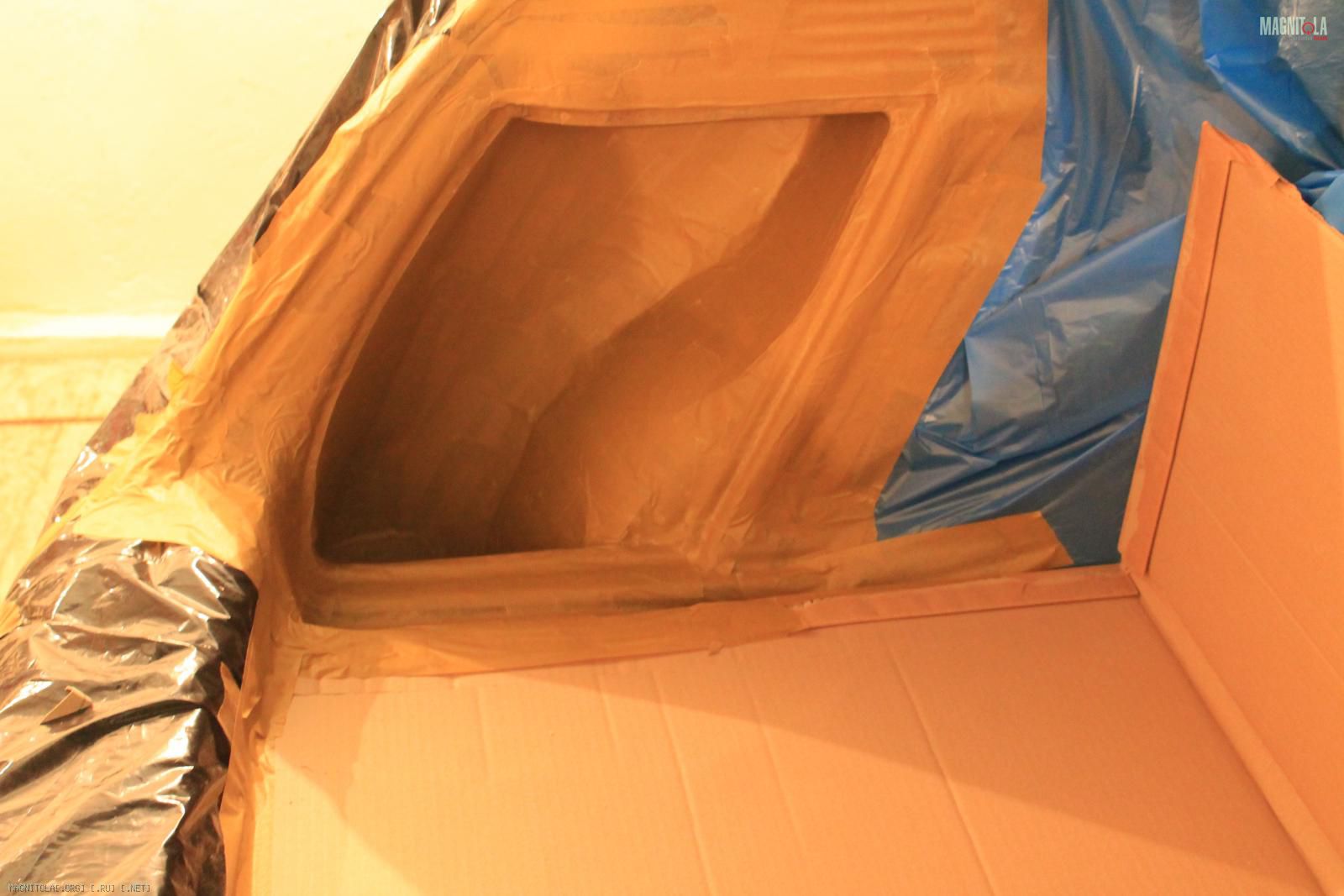

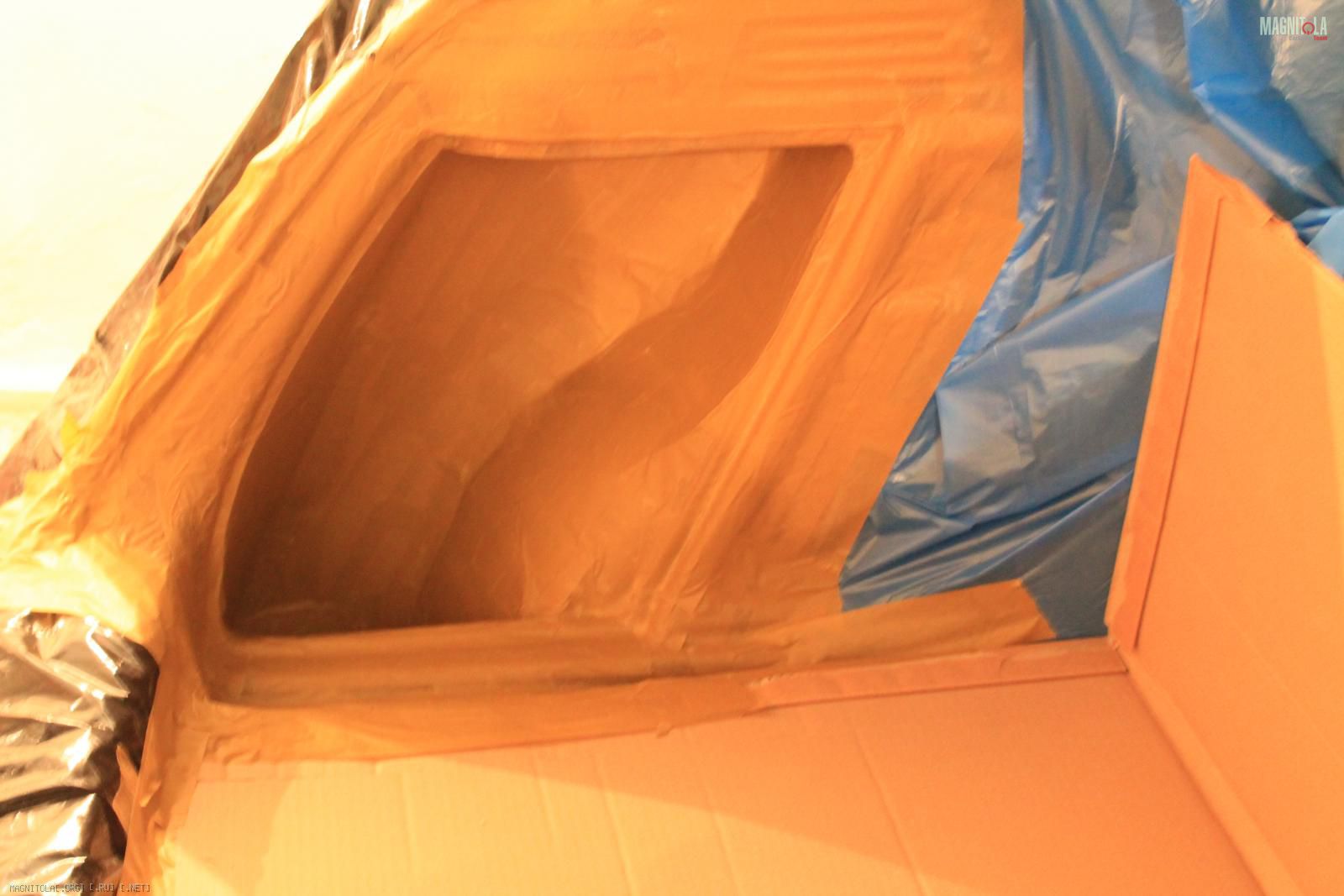

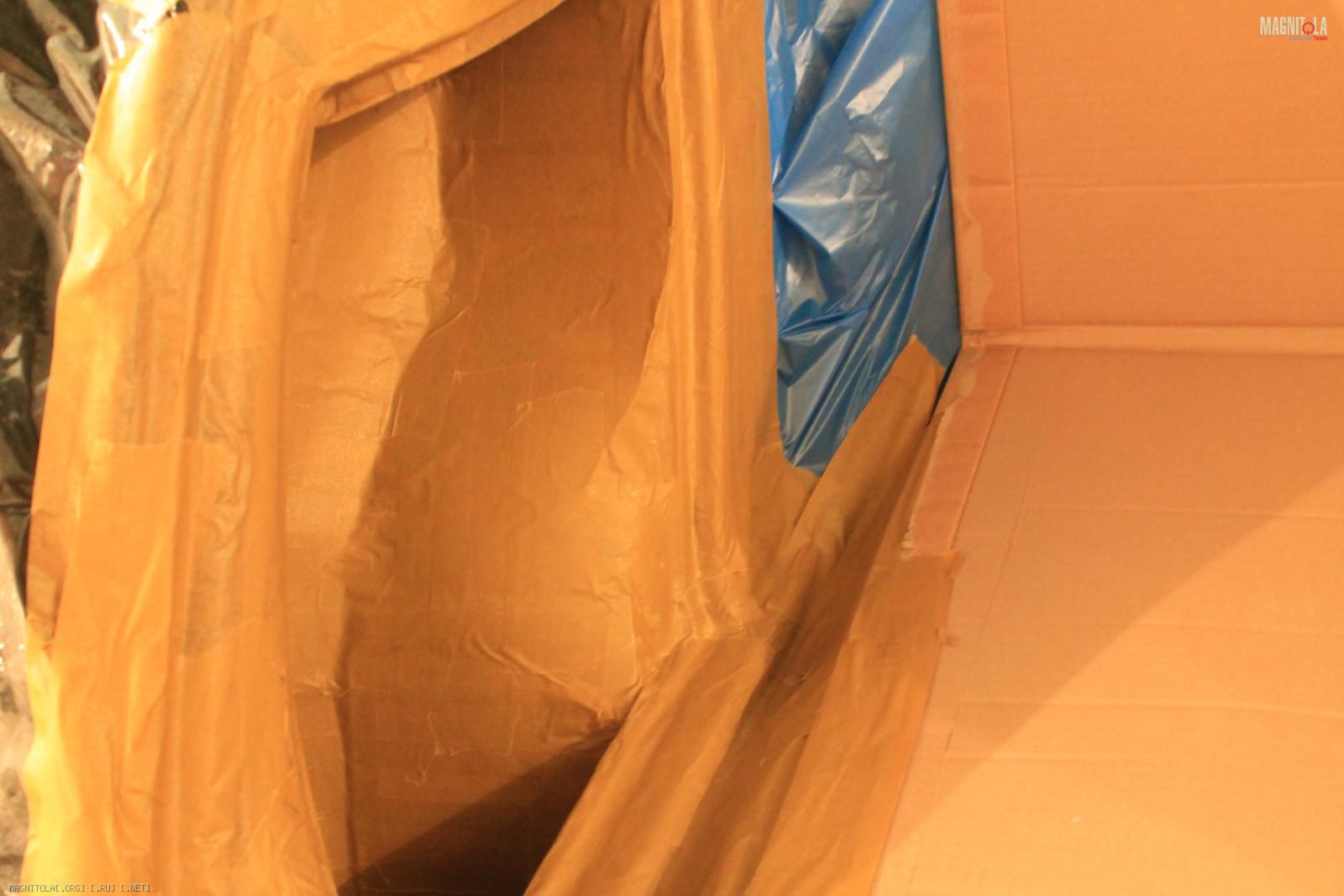

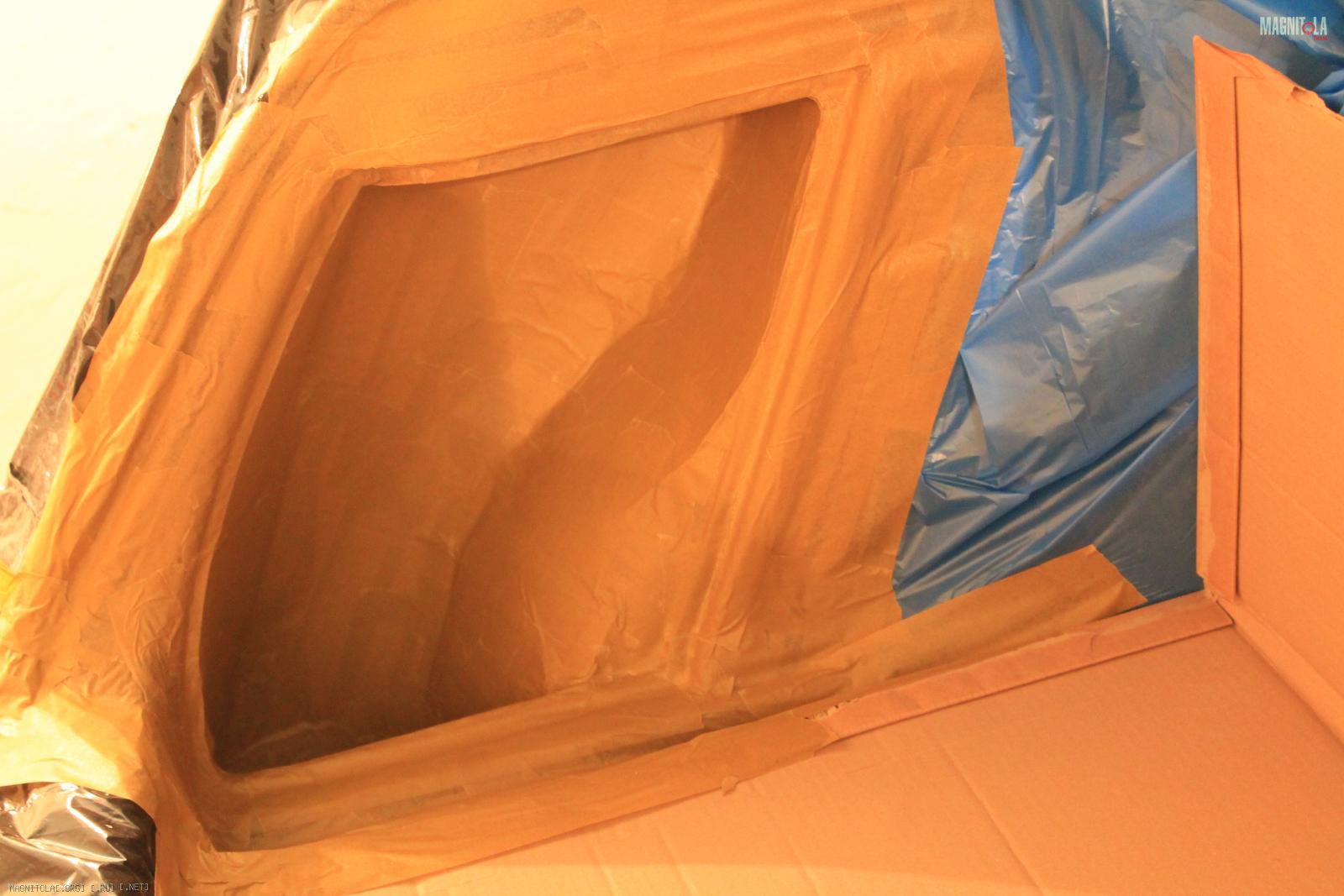

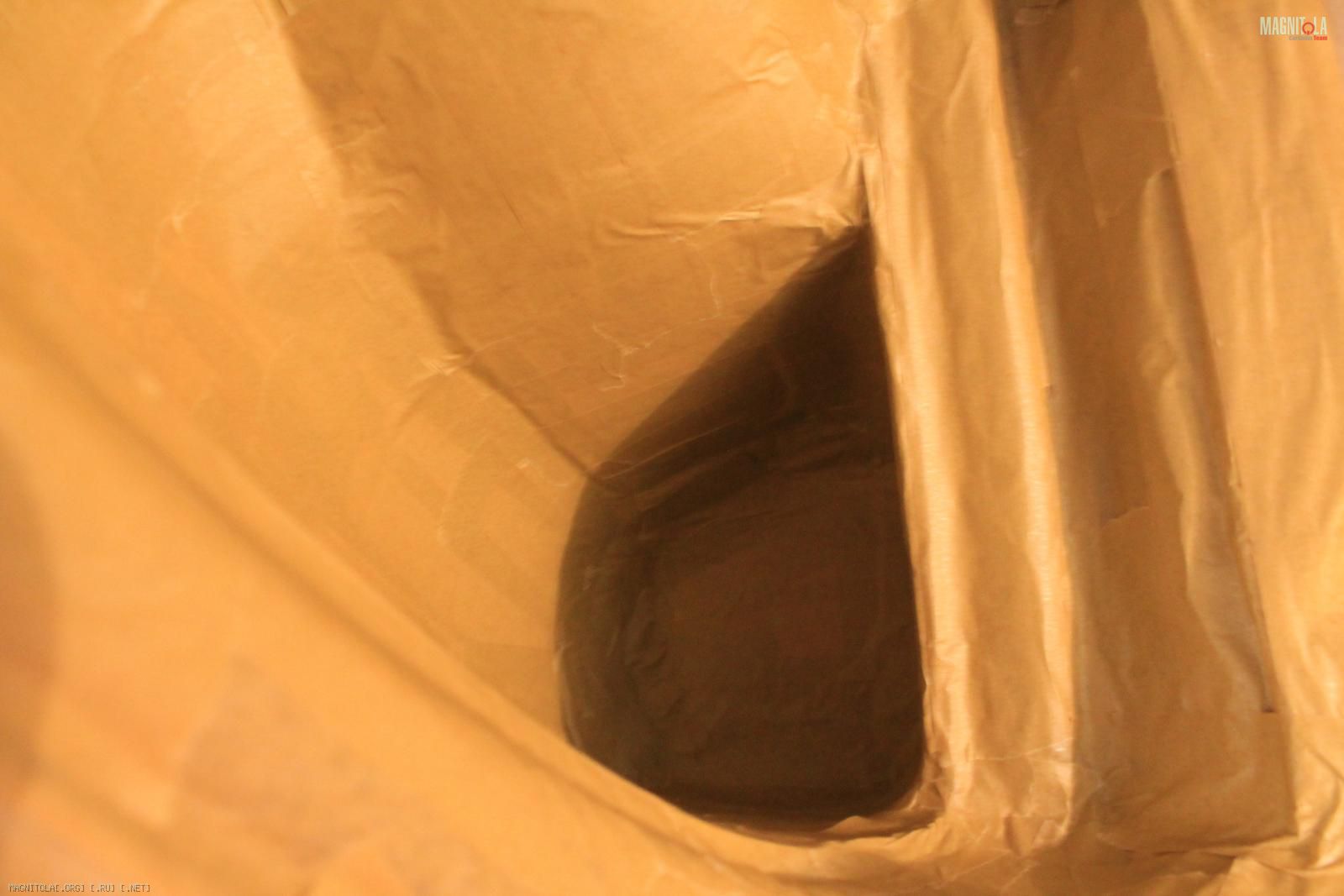

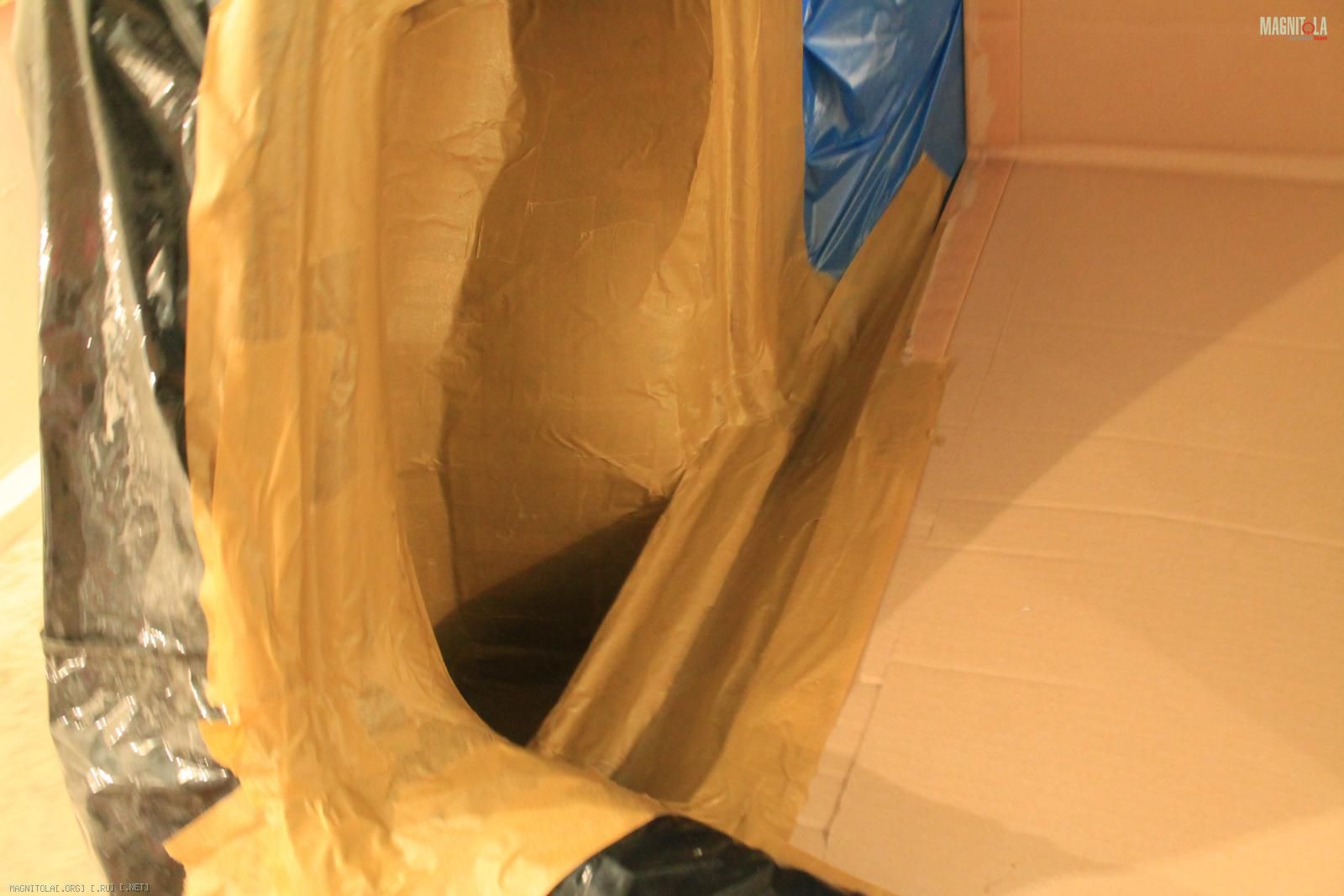

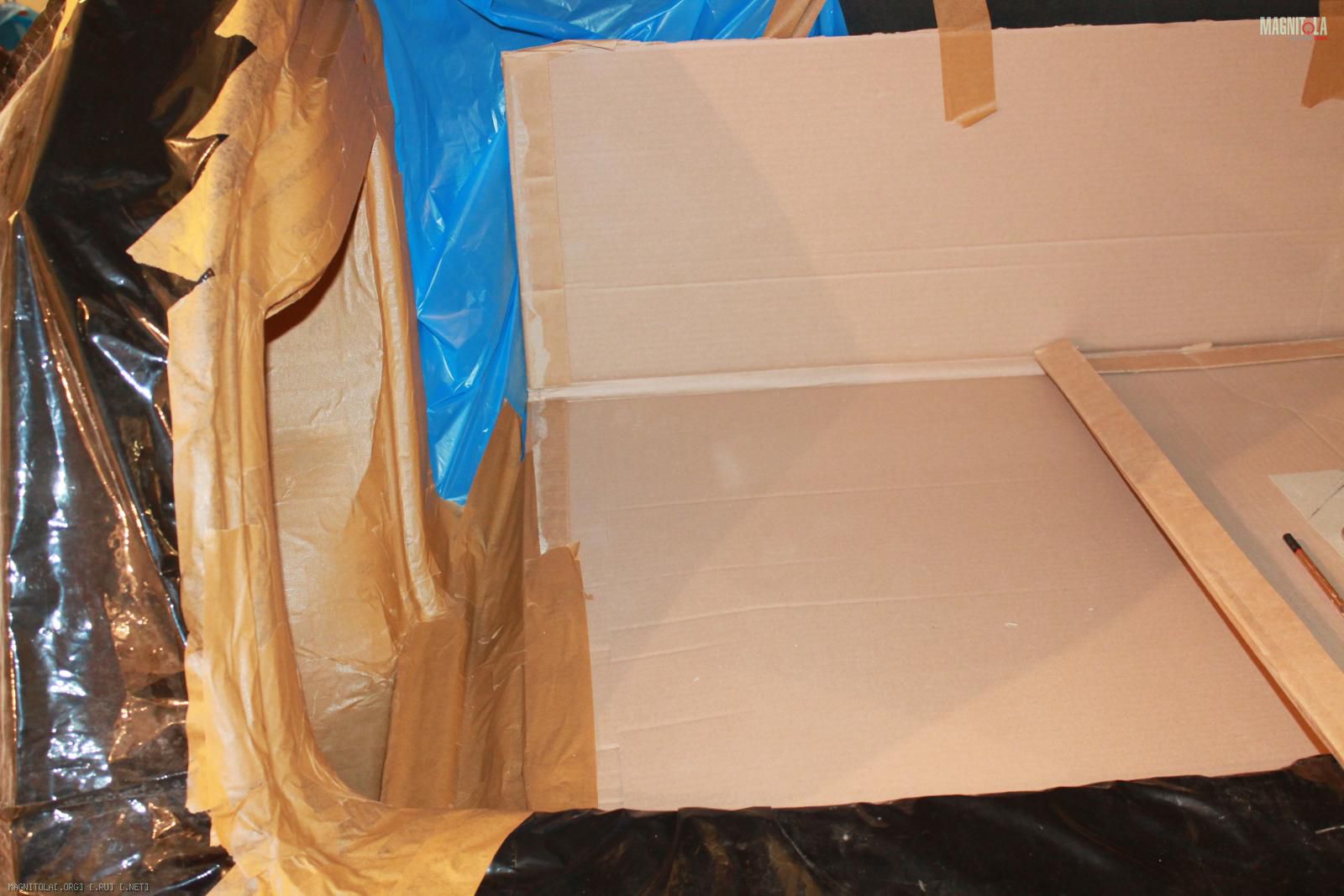

Вылепили скотчем

Вложение 744286 Вложение 744288 Вложение 744290 Вложение 744292 Вложение 744294 Вложение 744296 Вложение 744298 Вложение 744300 Вложение 744302 Вложение 744304 Вложение 744306 Вложение 744308

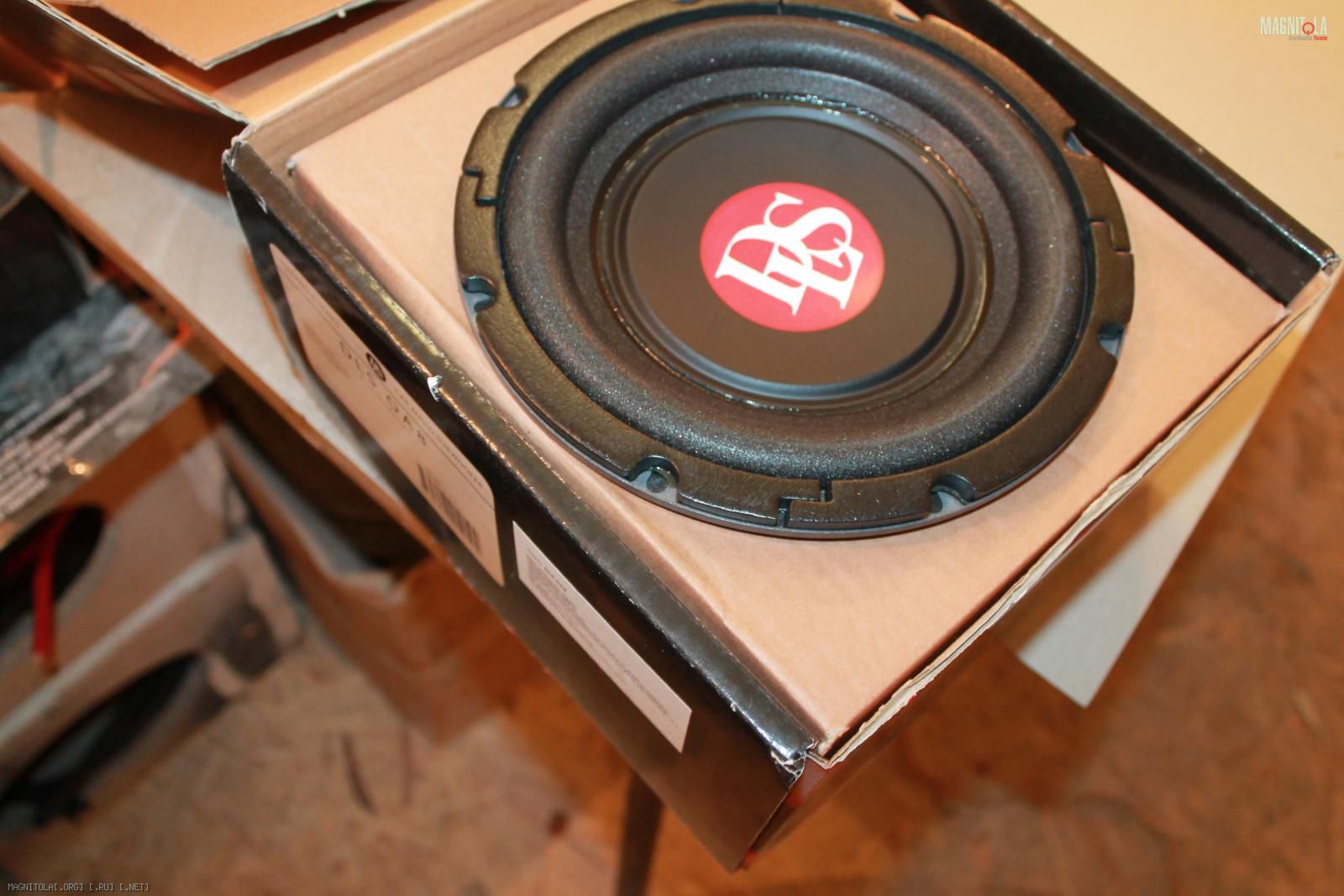

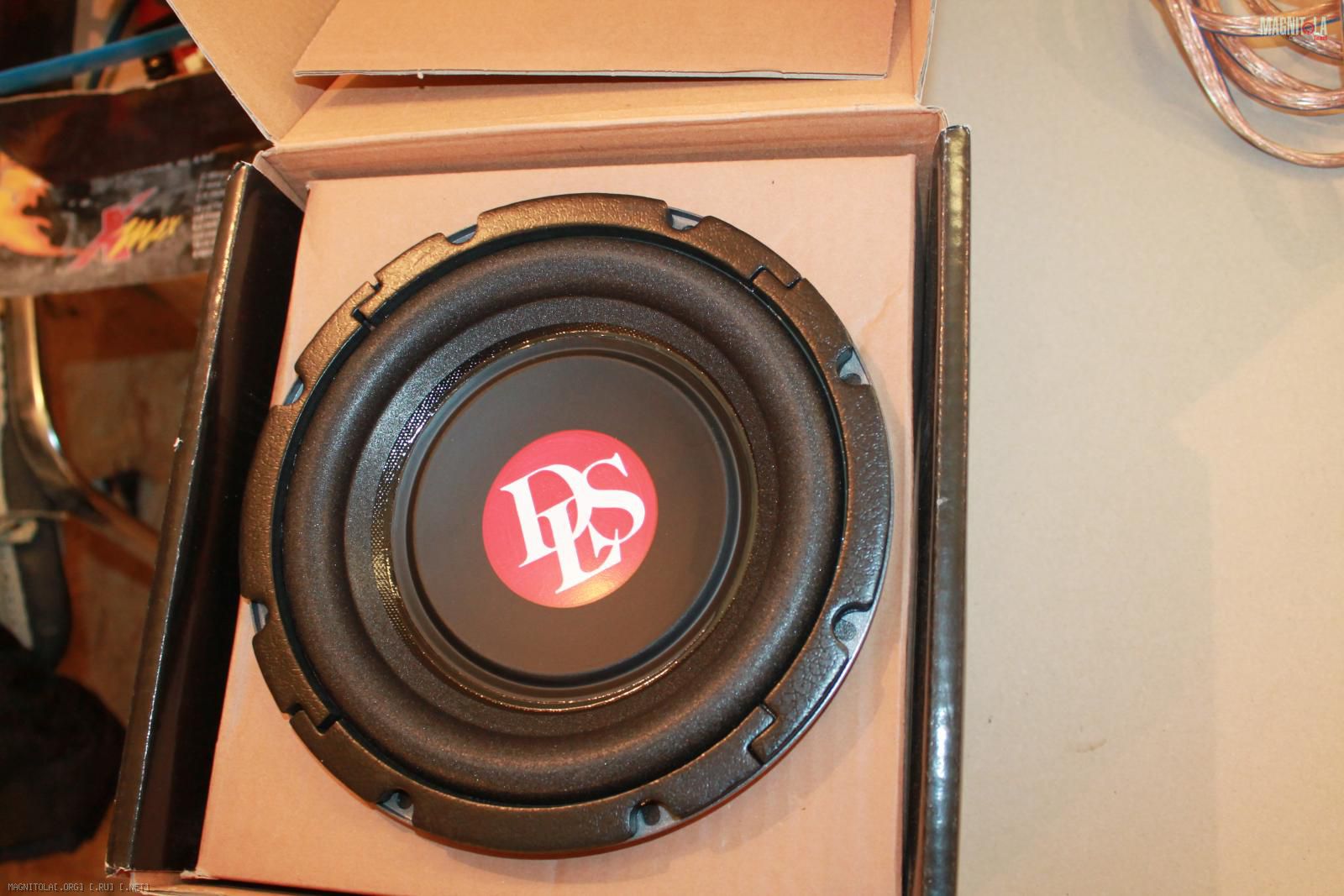

Сам виновник тожества
Вложение 744310 Вложение 744312 Вложение 744314 Вложение 744316

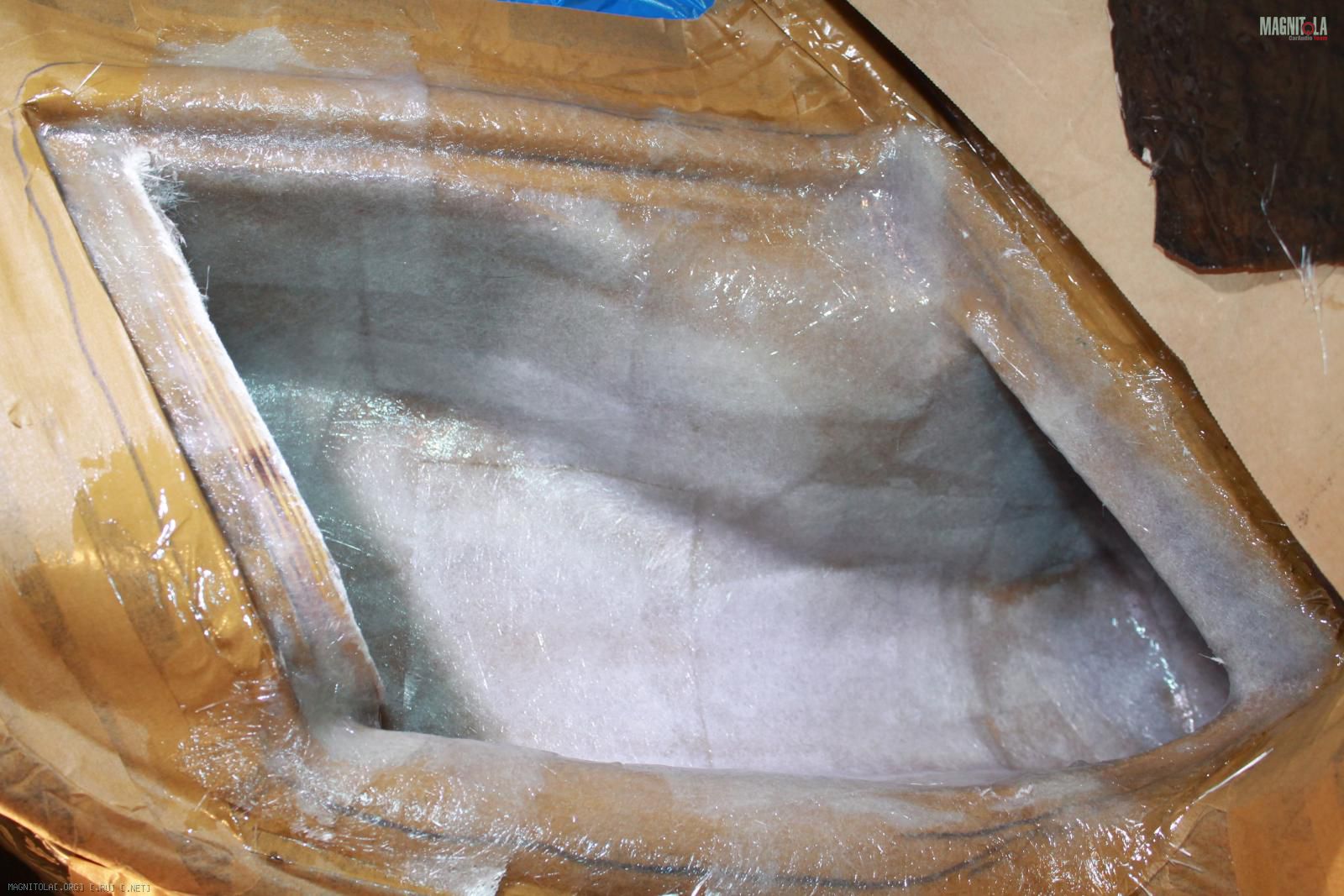

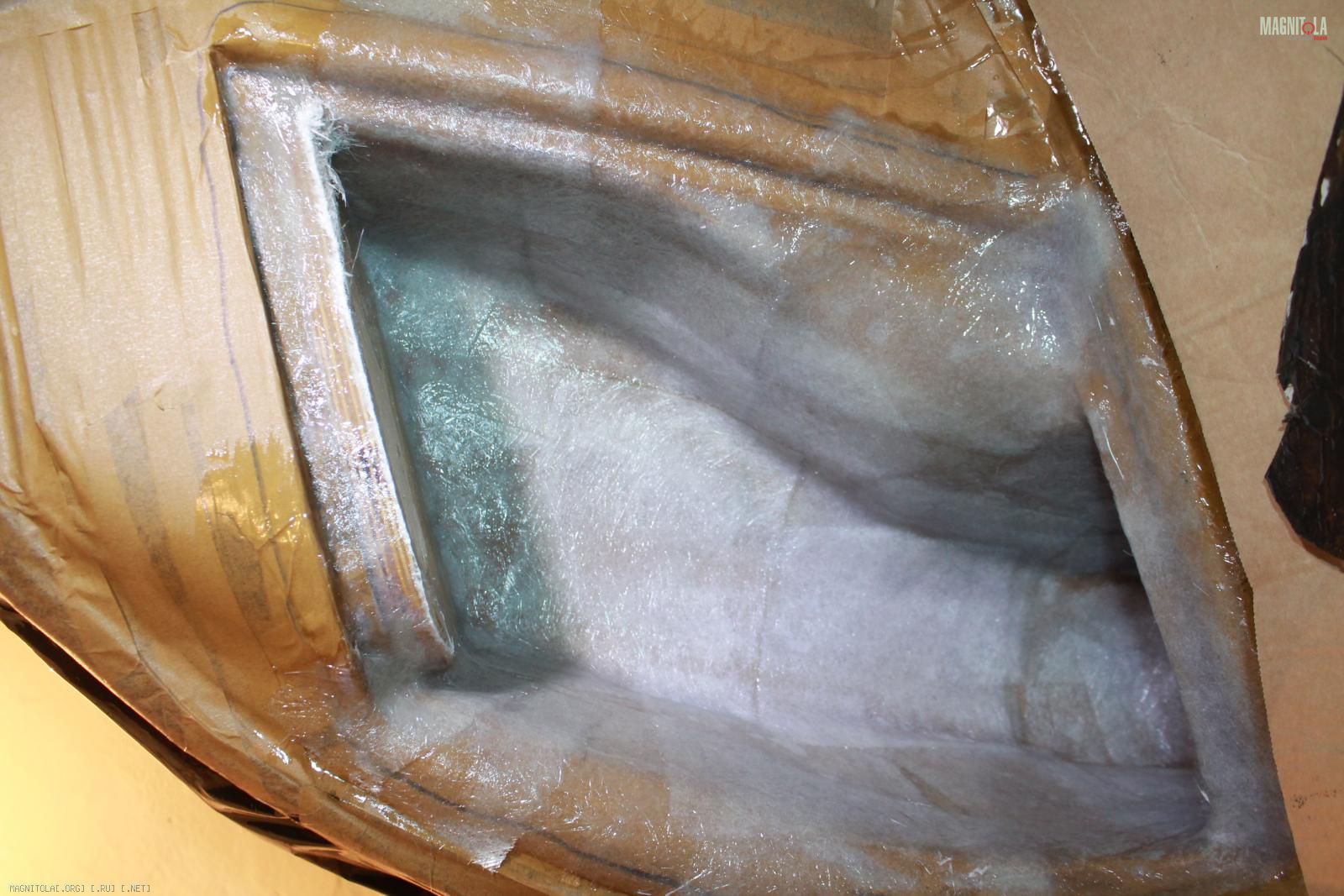

Первые 4-5 слоем стекломата 450гр, сушка
Вложение 744318 Вложение 744320 Вложение 744322 Вложение 744324 Вложение 744326 Вложение 744328

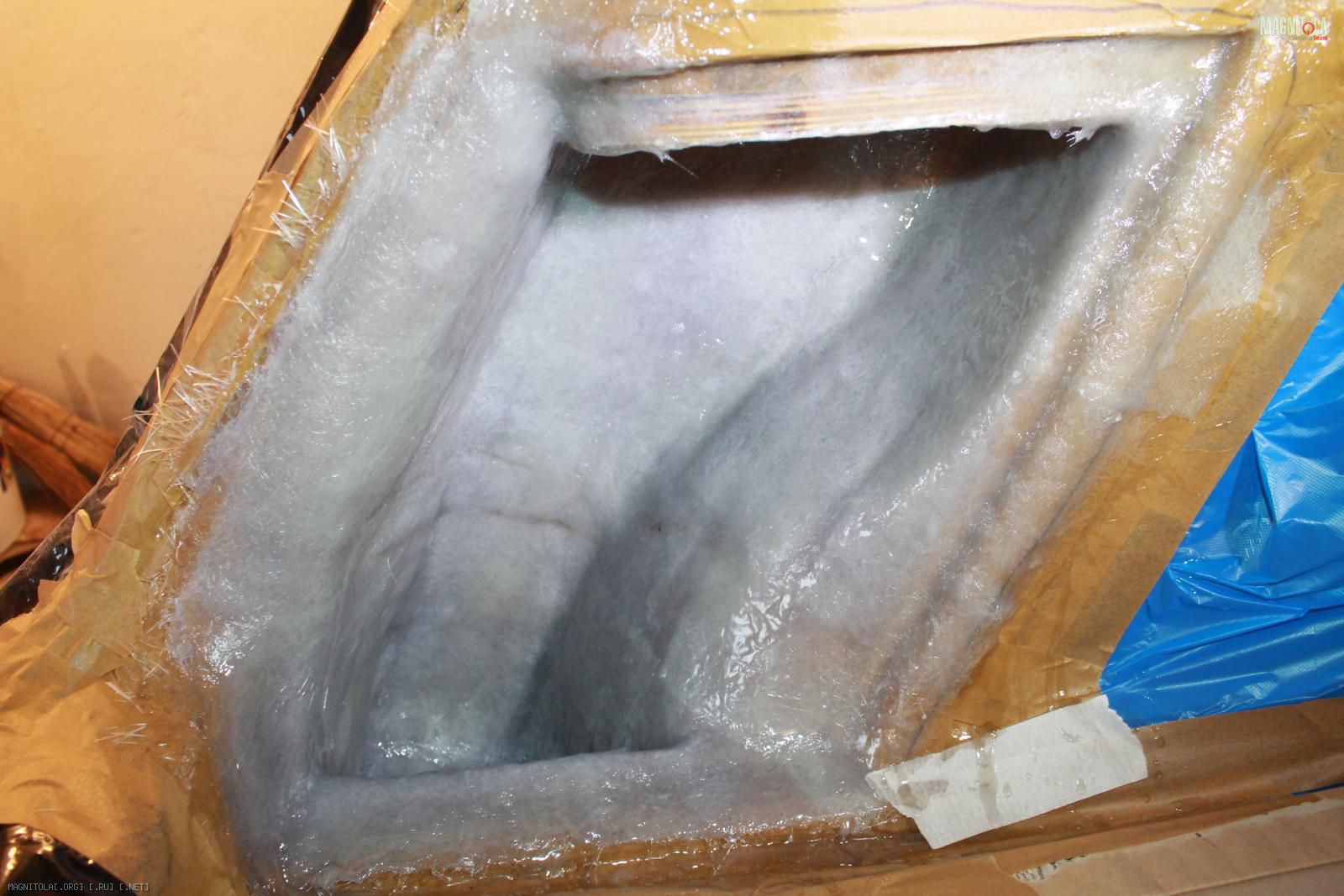

еще 7-8слоев, сушка...
Вложение 744330 Вложение 744332 Вложение 744334 Вложение 744336 Вложение 744338 Вложение 744340

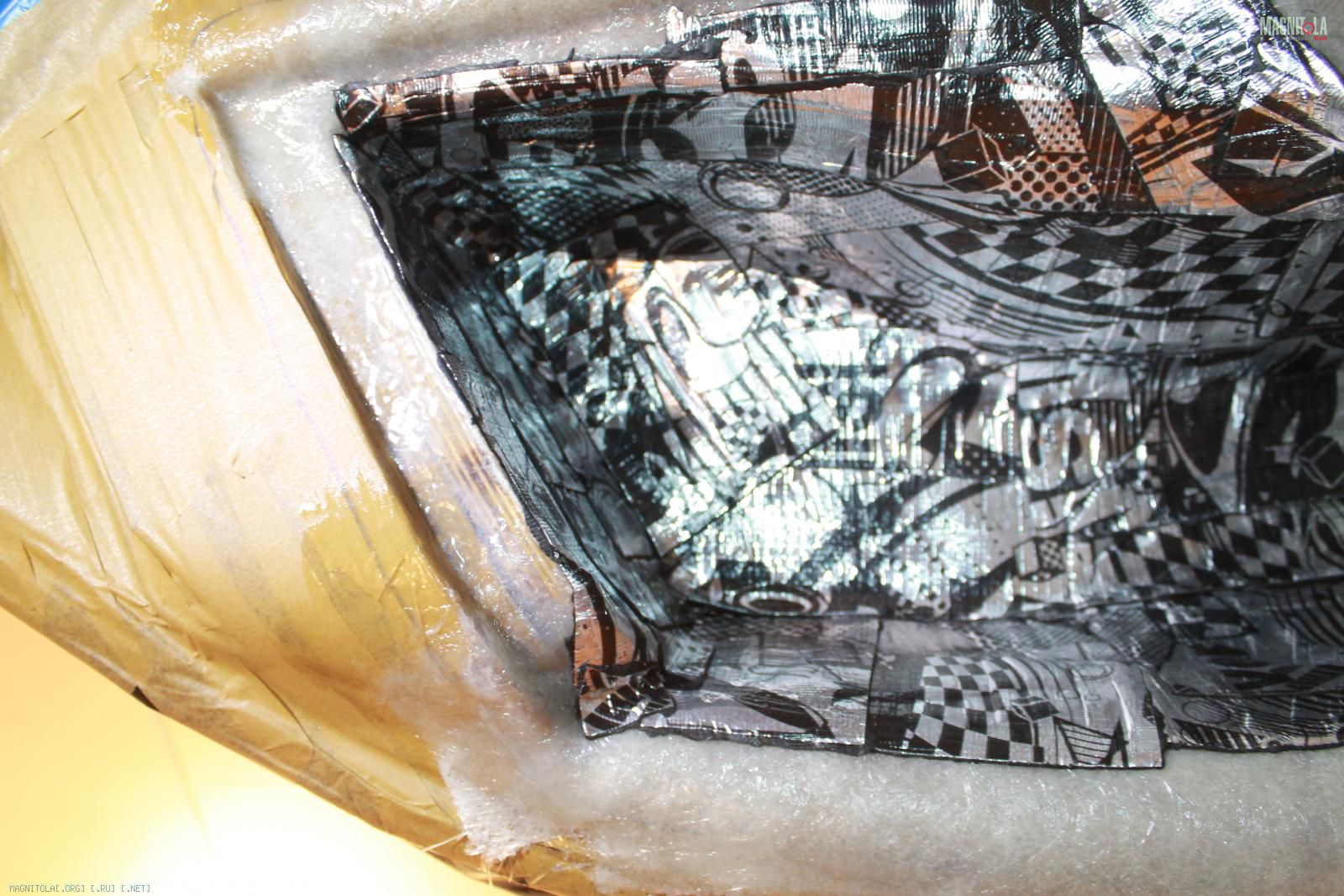

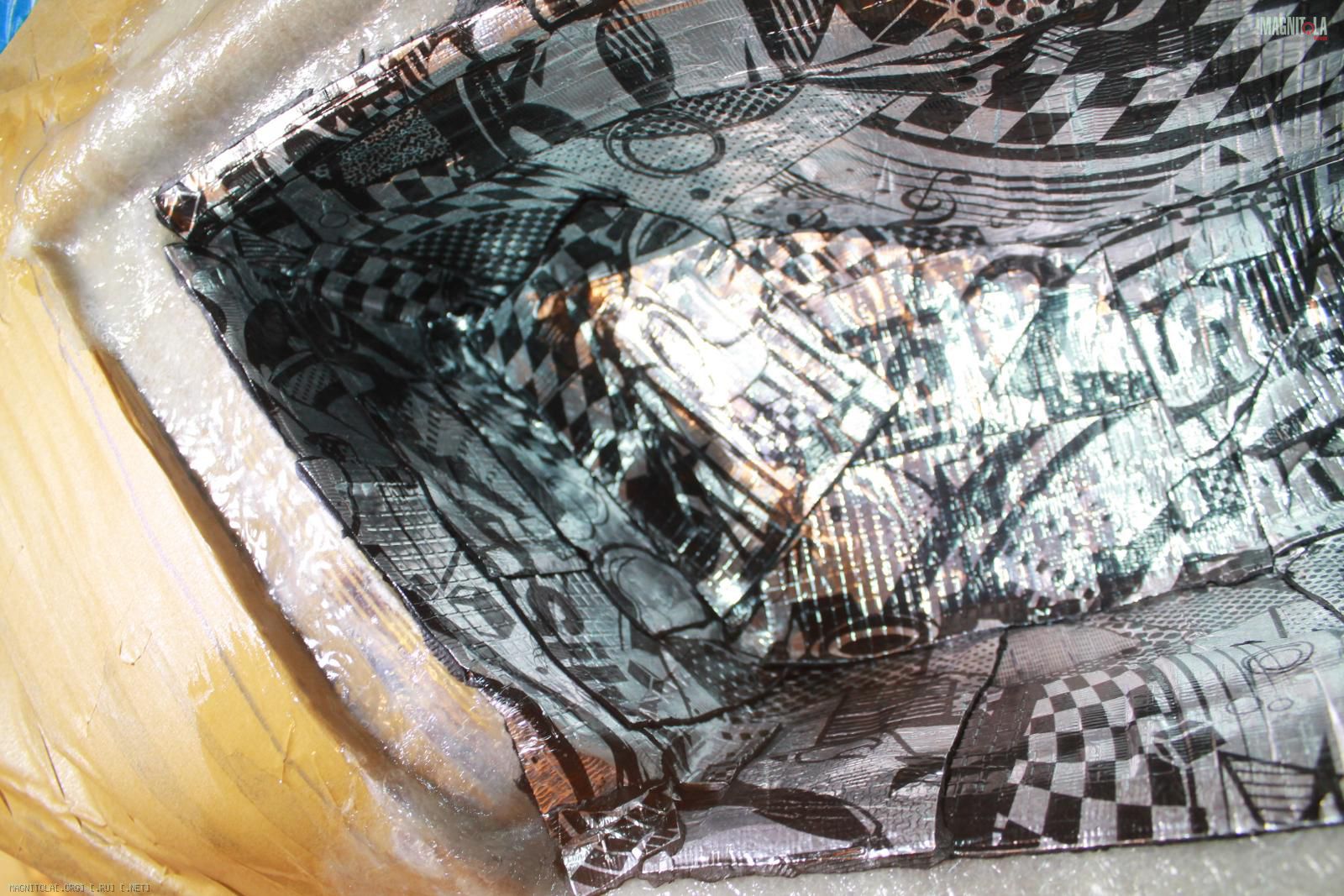

Прикатка вибропласта 2мм
Вложение 744342 Вложение 744344 Вложение 744346 Вложение 744348 Вложение 744350 Вложение 744352

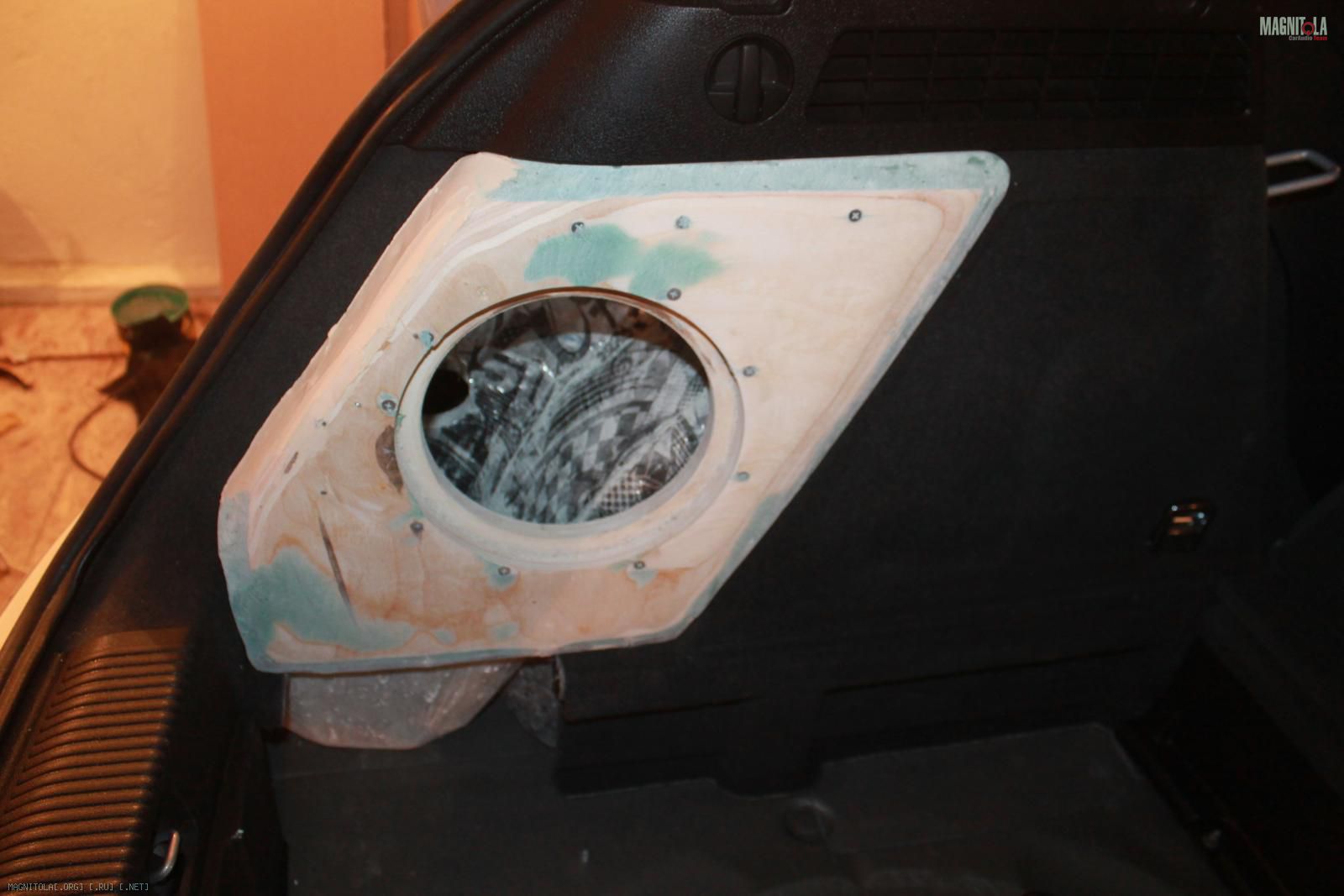

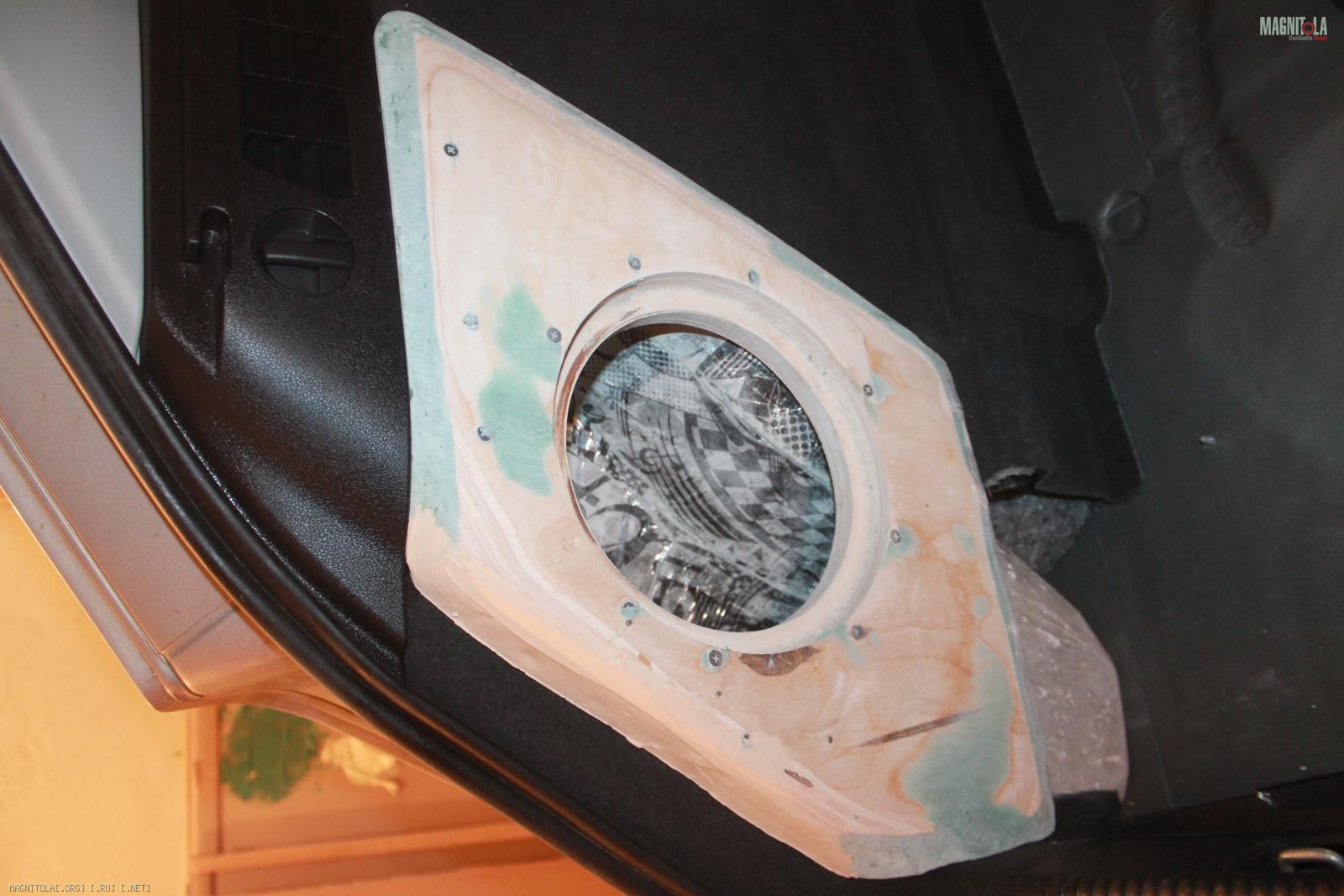

Лицевая стенка 2*19мм
Вложение 744354 Вложение 744358 Вложение 744360 Вложение 744362

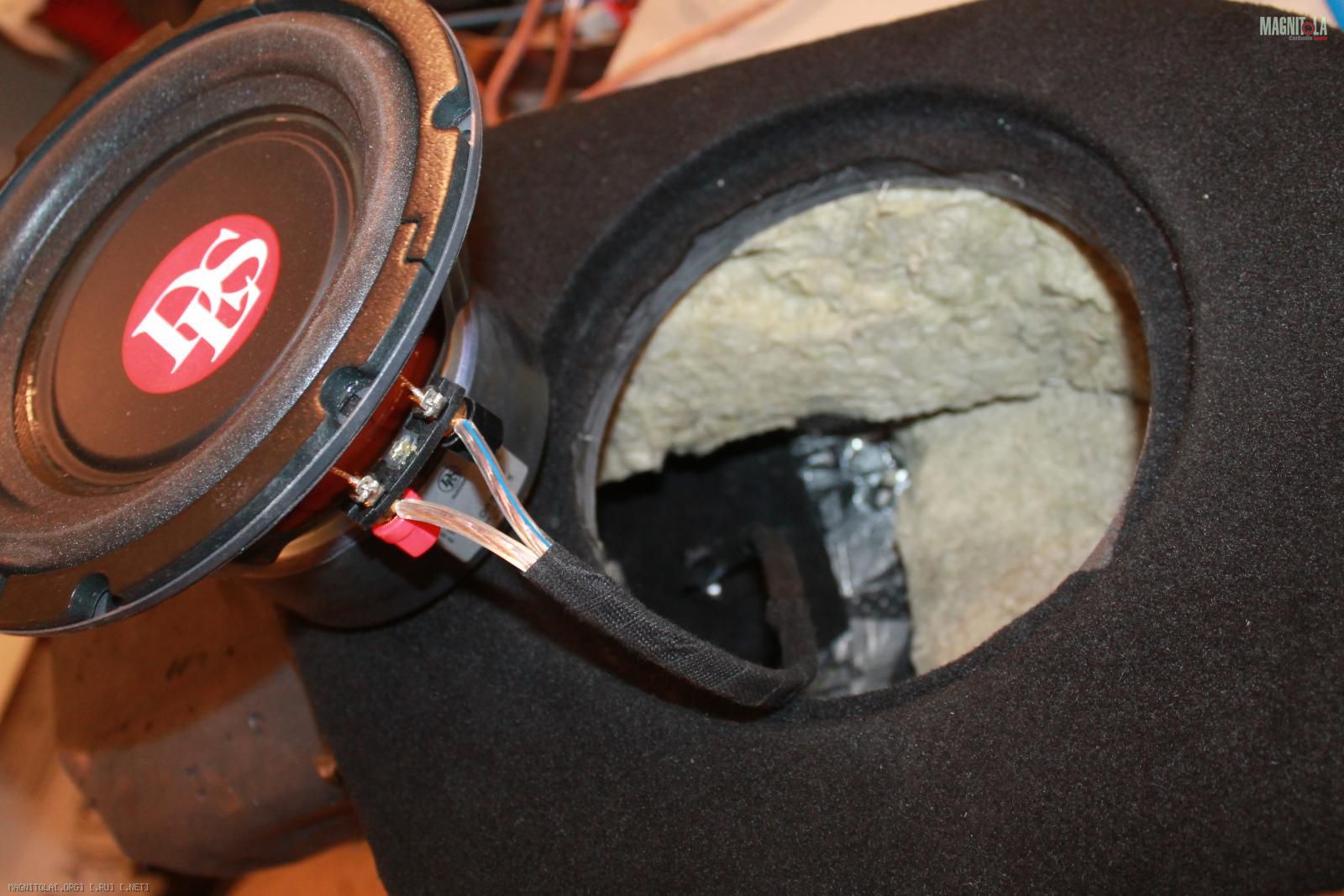

Акустическое демпфирование, установка терминала
Вложение 744364 Вложение 744366 Вложение 744368 Вложение 744370 Вложение 744372 Вложение 744374

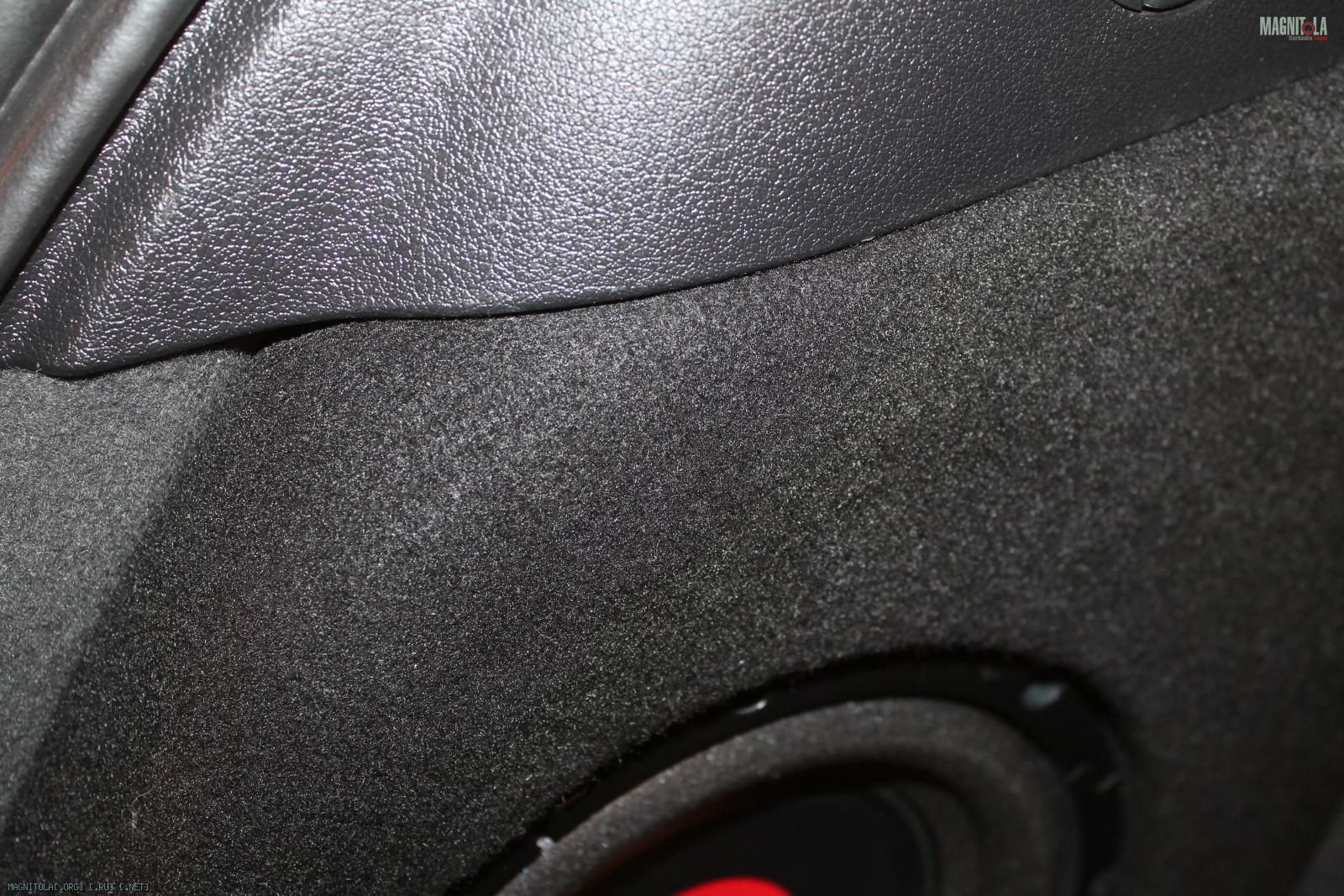

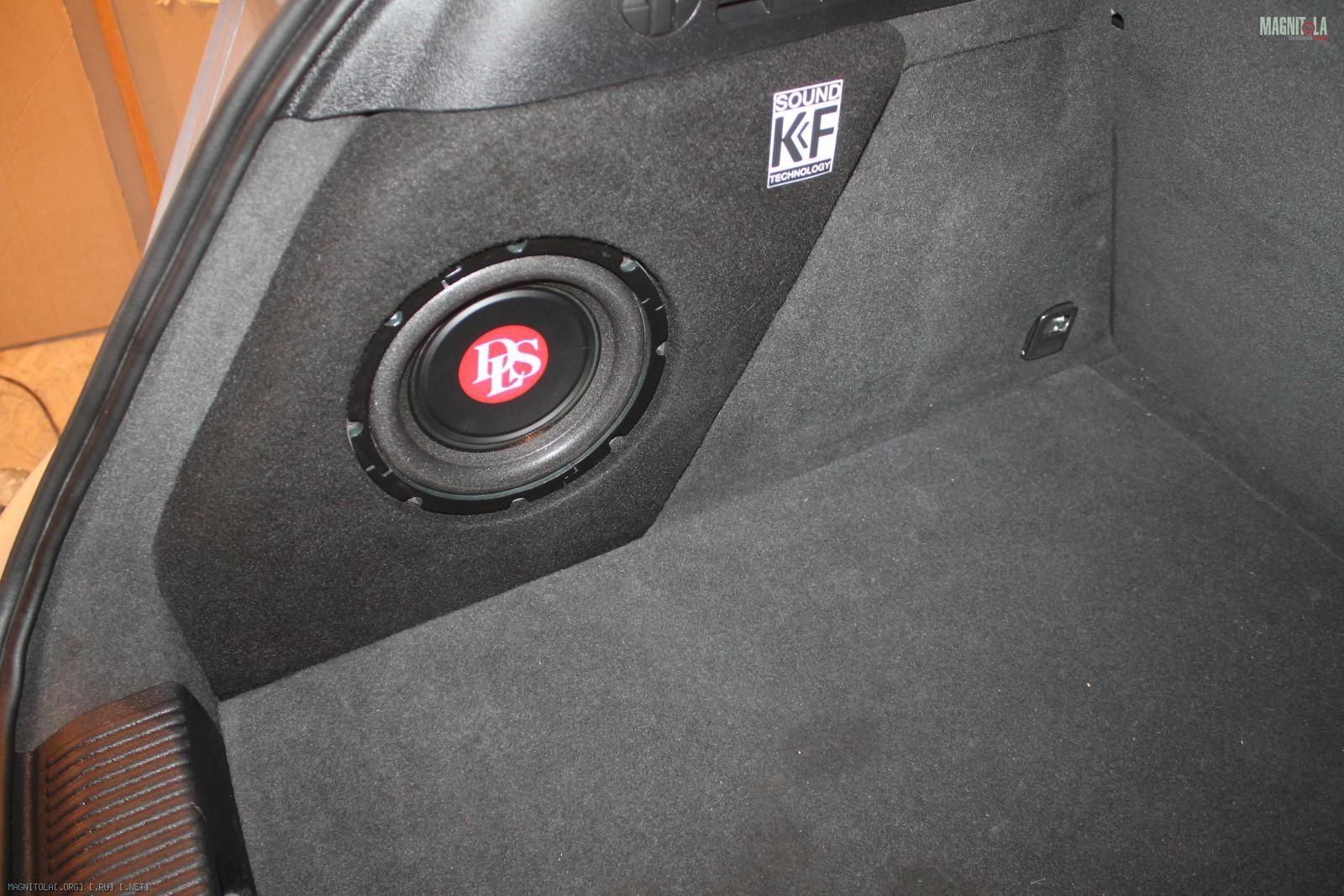

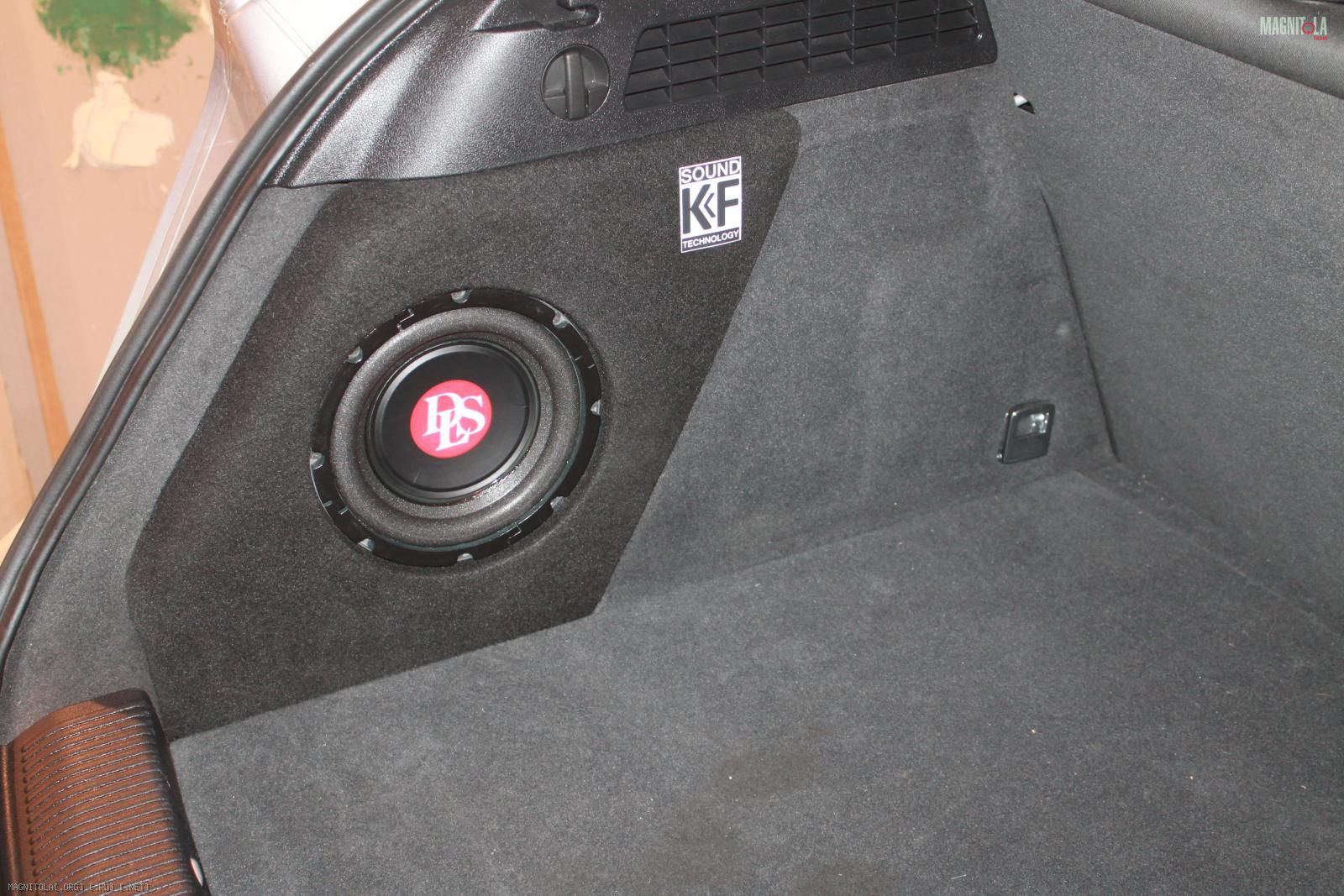

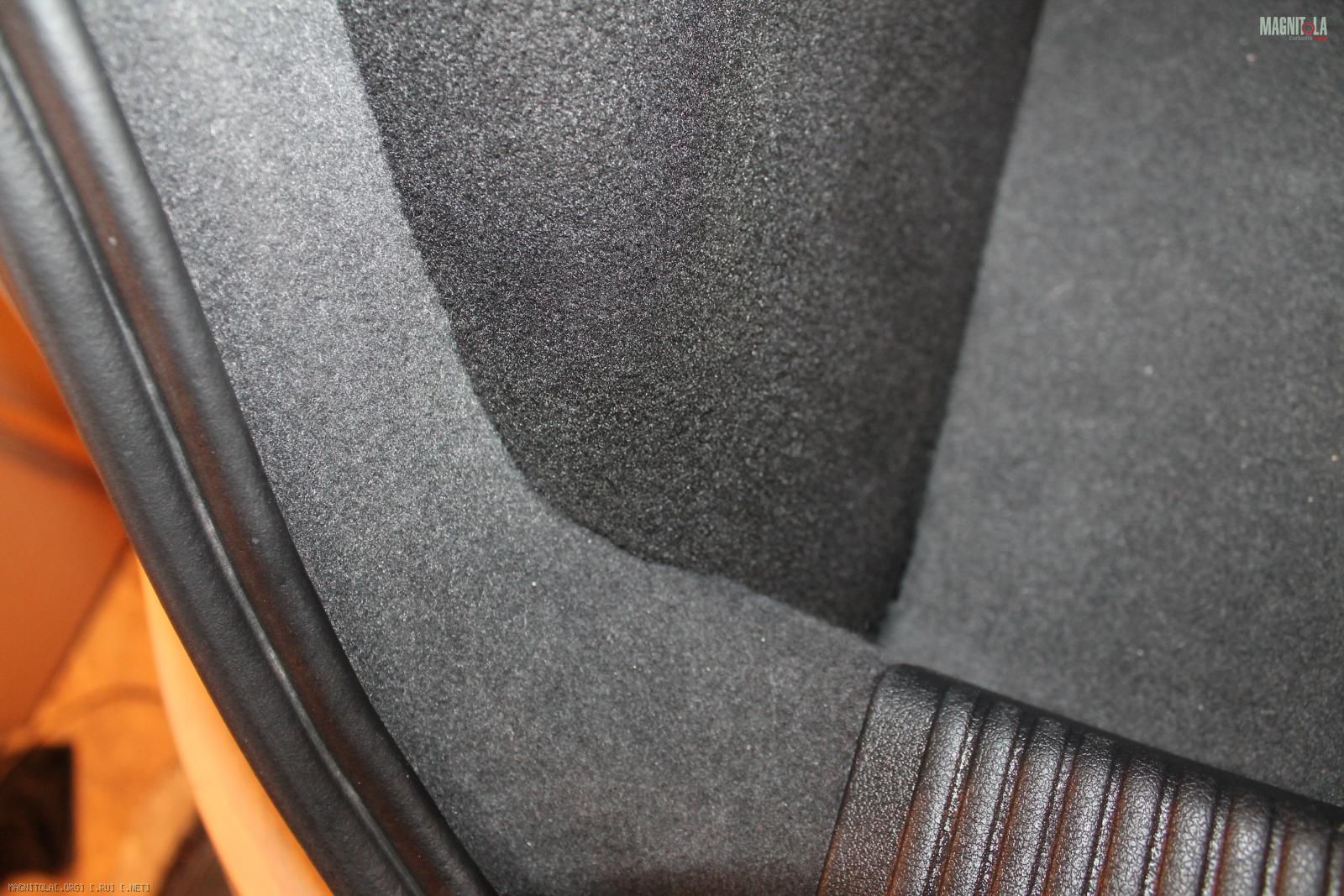

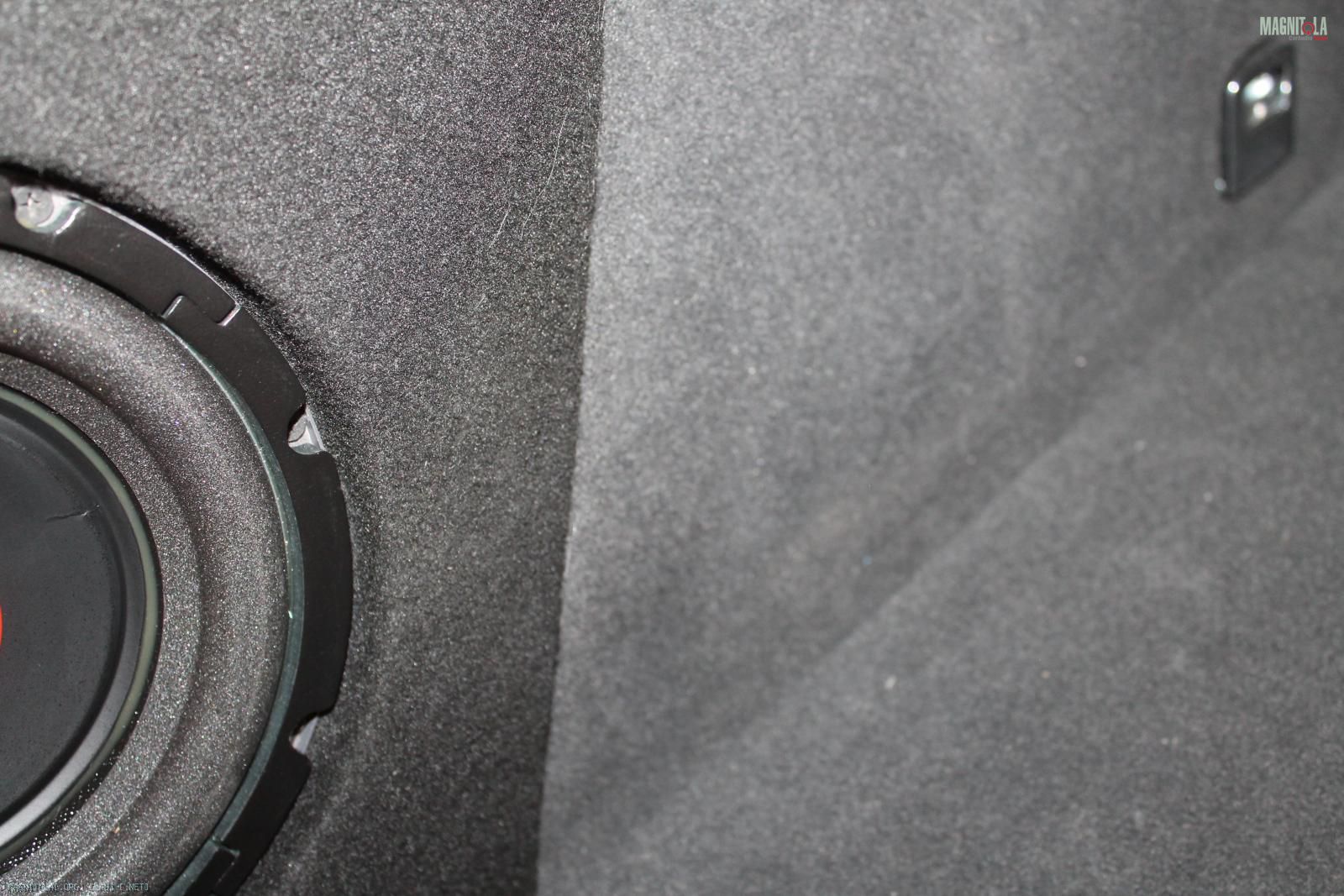

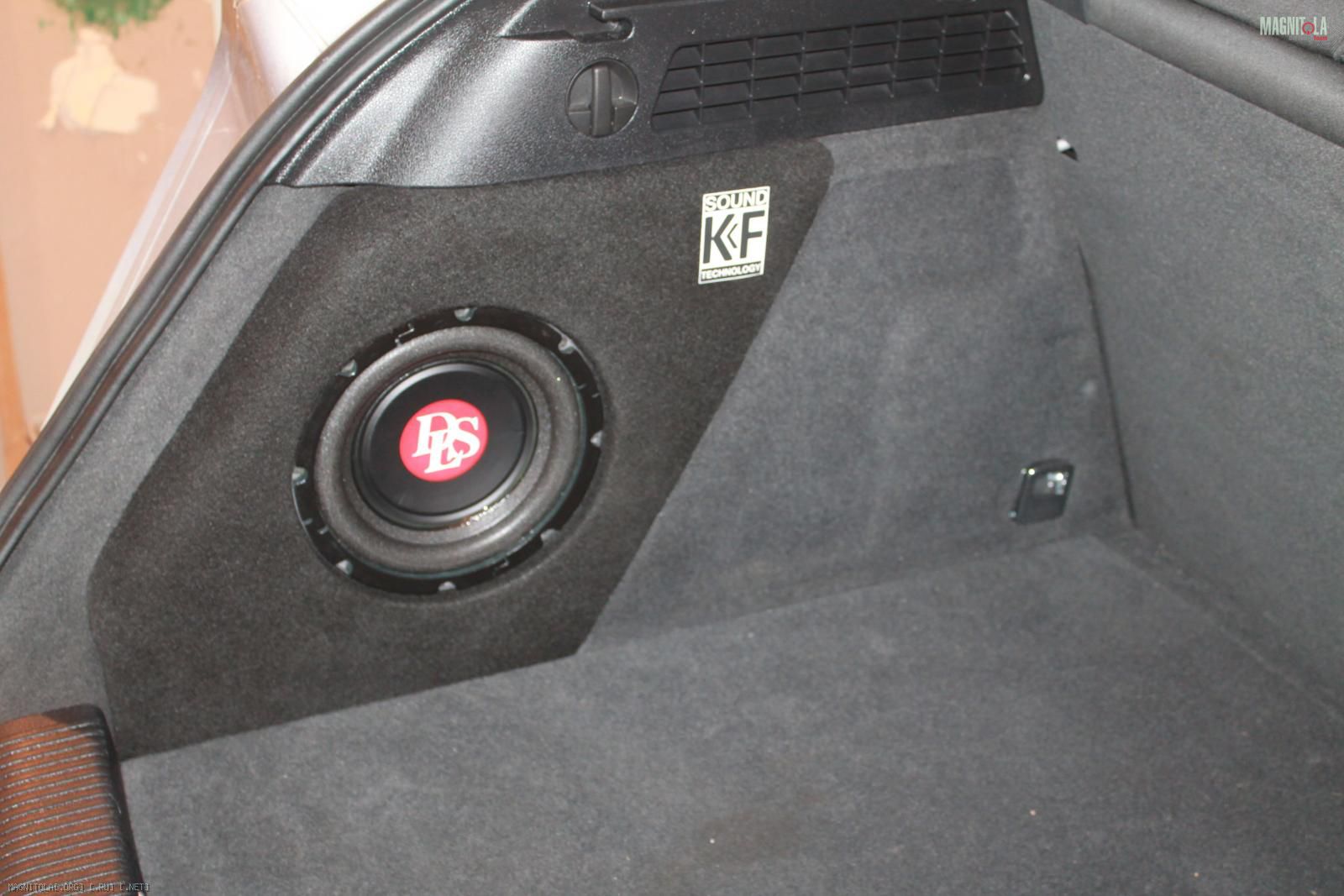

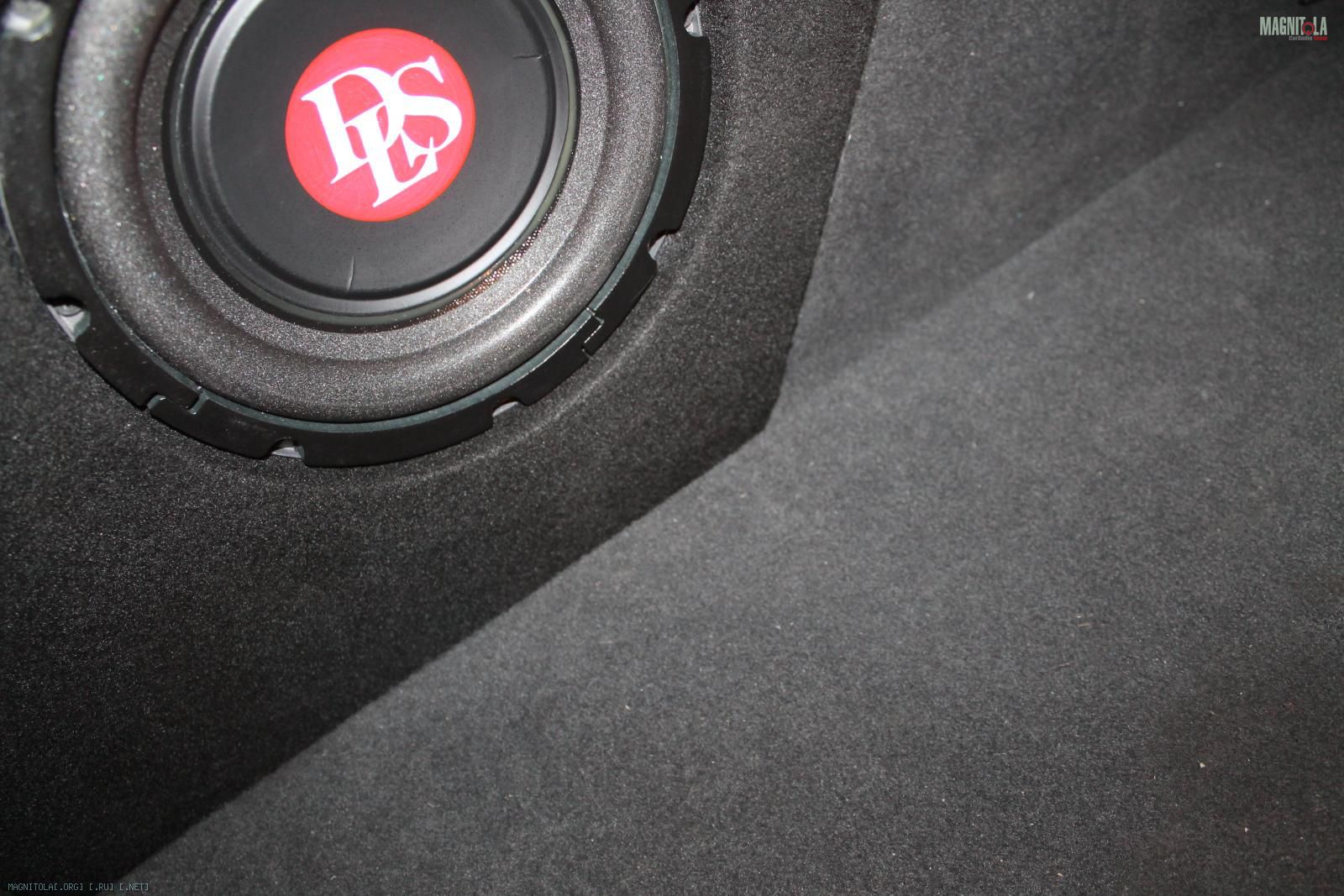

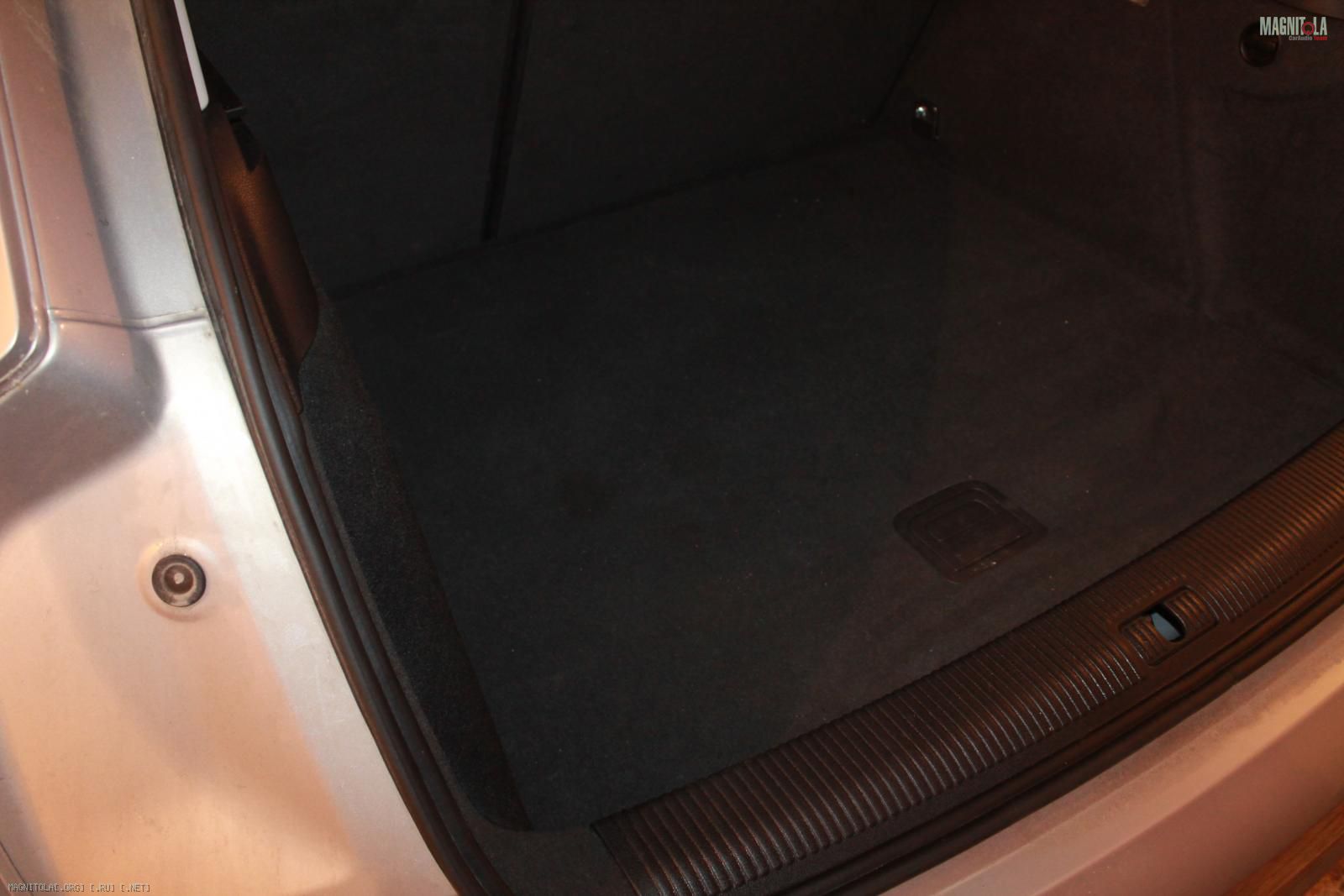

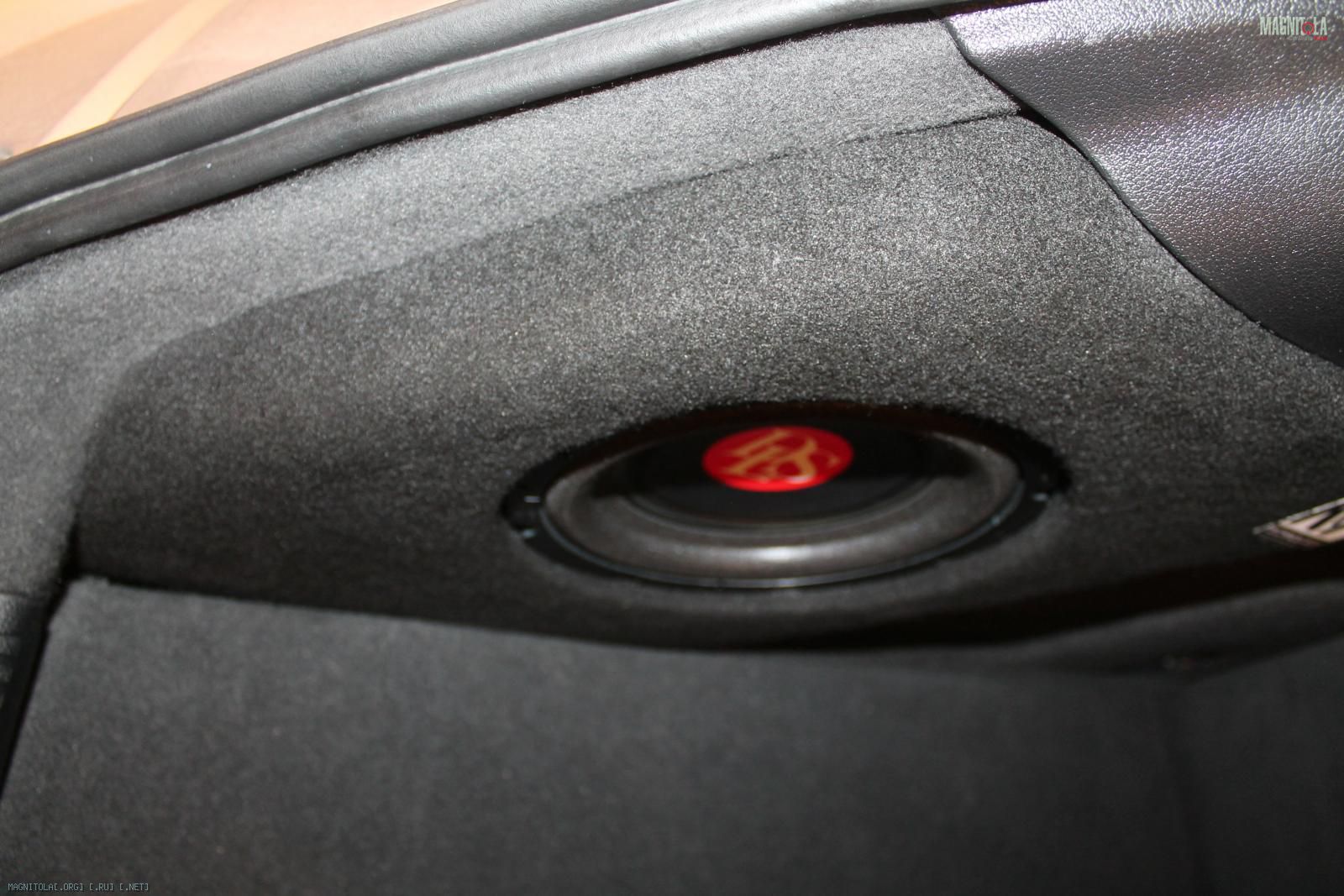

Корпус готов

Вложение 744376 Вложение 744378 Вложение 744380 Вложение 744382 Вложение 744384 Вложение 744386 Вложение 744388 Вложение 744390 Вложение 744392 Вложение 744394 Вложение 744396 Вложение 744398 Вложение 744400 Вложение 744402

Время на изготовление 9часов.
