re: Москва и Екб Помогу настроить процессорную систему... и не только
Кстати, Хеликсы-усилители нечасто заезжают, в основном акустика.
re: Москва и Екб Помогу настроить процессорную систему... и не только
Цитата:
Сообщение от
fox proteus
Кстати, Хеликсы-усилители нечасто заезжают, в основном акустика.
с такими курсами щас еще меньше будет(((
re: Москва и Екб Помогу настроить процессорную систему... и не только
Цитата:
Сообщение от
Андреичъ
с такими курсами щас еще меньше будет(((
Вова обещал наказать валютных спекулянтов))) Впрочем, для политики есть другая ветка на форуме!
re: Москва и Екб Помогу настроить процессорную систему... и не только
Цитата:
Сообщение от
fox proteus
Кстати, Хеликсы-усилители нечасто заезжают, в основном акустика.
Вот и тебя порадую, и сам порадуюсь!
re: Москва и Екб Помогу настроить процессорную систему... и не только
Приветствую , можете ли вы мне помочь с настройками?
автомобиль москвич святогор
г/у пионер 80
провода питания 4g
Три пары межблочников гранд зеро
акустические провода на колонки и сабвуфер гранд зеро
пишалки в торпеде альфард нлс 20
динамики в дверях альфард х6l в подиумах ( пока маленьких но хоть что то )
Усилитель на колонки и пищалки сделал гранд зеро 4115 ( просто на сабвуфере он грелся и даже в защиту ушел разок)
сабвуфер альфард магнум м12д2 в фазоинверторном кастом коробе
моноблок на саб Teac TE-A450.1
http://s020.radikal.ru/i707/1412/a7/e49b9e195902.jpg
re: Москва и Екб Помогу настроить процессорную систему... и не только
re: Москва и Екб Помогу настроить процессорную систему... и не только
Приветствую всех страждущих и ищущих хорошего звука. Хочу выразить благодарность fox proteus за ту неординарную работу, которую он сделал в моей машине. Вольво S60 15 мод года. НИКТО ЭТОГО ЕЩЕ НЕ ДЕЛАЛ В ПРИНЦИПЕ!!! Даже известная ТРИОМА еще не вскрывал нашу штатную голову. Используя штатную голову, штатный УМ и штатную акустику ему удалось внедрить в УМ miniDSP и получить возможность по канальной настройки со всеми вытекающими отсюда возможностями по дальнейшему апгрейду (внешний УМ, новая акустика и пр.). При этом ВСЕ функции работают в штатном режиме. И еще, НЕВЕРОЯТНАЯ ЦЕНА (низкая) вопроса. Судя по тому, что здесь пишут, все в традициях Аркадия. Результат просто супер. Ожидания превышены на 200%.
Слава возводящим замки из песка!!!!
Подробности здесь
http://www.drive2.ru/b/1501144/
re: Москва и Екб Помогу настроить процессорную систему... и не только
О! Как раз тут кто-то жаловался, что тема недостаточно красочная! Щас мы сюда добавим картинок, графиков и "трешняка с навесным монтажом")))
re: Москва и Екб Помогу настроить процессорную систему... и не только
Пристроил-таки :whistle3:
Вложений: 17
re: Москва и Екб Помогу настроить процессорную систему... и не только
Всем хой!
В общем, с месяц назад где-то в новичковых разделах появился пост-вопрос от Олега Olkouk с вопросом о том, что же можно сделать с аудиосистемой в его новенькой Volvo s60 2014 года. Предчувствуя нестандартную задачу и настроечные перспективы (где тут смайлик, жадно потирающий ладошки?)))))))))), я охотно включился в обсуждение темы, которое плавно переросло в личную переписку с Олегом и серию реальных встреч (оказалось, что он живёт в моём районе). Самое интересное, что меня зацепило в его вопросах - то, что человек знает о понятии звуковой сцены в авто, но при этом хочет при доработке аудиосистемы ограничиться небольшим бюджетом (рубль неустойчивый ныне, всё-таки;)). Напомню, хороший звук при маленьких вложениях - был основой моей нищебродской концепцией при построении системы в Вольве.
Итоги изысканий Олега показали, что большинство владельцев S60 для улучшения штатного звука (пока никак не буду его характеризовать - на то есть причины) тупо меняют динамики, покупая комплекты акустики Focal, Morel, JBL и прочее. Говорят, на вольво-форумах даже есть целый рейтинг по рекомендуемой владельцами S60 аустики на замену штатной. Эффекты описывают разные - от "ну да, стало получше" до "вау!". При этом, считают штатный усилитель нормальным. Ведь производитель сообщает, что он мощный, аж 4x40Вт! При этом он размещён в достаточно большой коробульке и имеет очень сложную систему взаимодействия с машиной - по MOST шине и по CAN шине. Поэтому на замене акустики обычно и останавливаются по принципу "и так сойдёт"
Моё мнение - тупая замена акустики даёт эффект разве что на уровне "ласкания ух другой кривизной" и самовнушения.
Второй вариант доработки штатки, который использовали некоторые владельцы XC70 2012 года, имеет более серьёзный подход. Мы тут на Магнитоле знаем, что шина MOST - есть ни что иное, как специальная шина для обмена данными между блоками мультимедийной системы, транспортом для которой является оптоволоконная линия. При этом, из потока данных, гуляющих по MOST шине можно вычленить и практически чистый цифровой аудиосигнал от всех доступных в штатном головном устройстве источников - и чистая цифра с CD и оцифрованное радио и музыка с iPod, и прочее, прочее, прочее. Для этого есть адаптеры типа MOBridge, Audison, ТРИОМА. Из трёх названных, кстати, живо только проект ТРИОМы, Мобридж, который делал блоки в том числе и по заказу аудизона - похоже, загнулся. Триома на выходе даёт оптику SPDIF, которую можно подать на цифровой аудиопроцессор типа Alpine PXA-h800, Audison bit one, Helix DSP и т.д. Далее - усилители, акустика. Желающие могут погуглить и понять, насколько это решение выходит небюджетным. Особенно сейчас, когда рубль летит в пропасть:(
И тут включился мой, ищущий нищебродских решений, мозг))) Для начала, я решил послушать, что же творится у Олега в машине. Делал это дважды: первый раз после неудачной ШВИ, второй раз - после переделывания ШВИ дверей. Поскольку настройки - моя вторая профессия, при людях, увлеченных автозвуком, я не появляюсь без ноутбука и измерительного микрофона, а также без своих настрочных дисков:)
Измерение АЧХ штатной системы в Вольве Олега и прогон тестовых треков показали огромнейший потенциал штатки (при разумном бюджете). Из основных косяков, мешающих получить аудиофильский звук начального уровня в этой мшаине были замечены:
1) Слишком ровная АЧХ на средних и высоких частотах(!)
2) акцент не на тех низких частотах (бас гудит, короче:))
3) Несимметричная АЧХ на месте водителя (чуть позже поймём, что это значит и для чего это нужно)
4) Отсутствие сцены из-за несфазированности динамиков
Остальное всё - действительно на достаточно высоком уровне (при условии, что сделана нормальная ШВИ дверей)
Следующим шагом было вскрытие усилителя на предмет изучения его внутренней архитектуры. Мысли по его доработке к этому моменту у меня уже были. Вскрытие показало:
1) Усилитель внутри сделан оооочень просторно за счёт применения максимально интегрированных решений. На рассыпухе не собрано НИ-ЧЕ-ГО. Единственные транзисторы - ключи mute.
2) Большая часть платы усилителя (почти две трети) отдана под цифровую часть (микрухи работы с MOST шиной (она же - DSP) и CAN шиной, микросхема памяти + их обвязка)
3) Непосредственно усилитель представлен в виде одной маленькой микросхемки TAS5414A. Которая при разумном уровне искажений выдаёт никак не более 15 Ватт на канал! Естественно, в одной микрухе собраны все четыре канала. Микруха имеет аналоговый вход. Соответственно, где-то на плате спрятаны ЦАПы. Их я тоже отыскал - AKM4388VT в количестве двух штух, выхлоп которых проходит через "мусорные" ОУ JRC 4580
4) В целом, применена достаточно аудиофильская схема - от ГУ до усилка - цифра, далее - цапы, один комплект ОУ, с которого дальше сигнал приходит сразу на входные каскады УМ. Есть только несколько НО: что ЦАП, что ОУ - мусор, а интегральный УМ D-класса - ваще жесть))). Ну и самое главное - в микросхеме цифровой обработки сигнала идёт сильное надругание над цифрой: коррекция АЧХ под штатную акустику, регулировка громкости и прочие непотребства.
НО! это уже аудиофильские заморочки среднего уровня. А у нас - начальный))) Поэтому, надо тупо устранить четыре косяка, описанных выше. И для этого есть решение! идём на miniDSP.com и заказываем там плату miniDSP 2x4 и внедряем её в усь между ЦАПами и микросхемой усилителя мощности! эта штука даст нам
- побортный эквалайзер
- кроссоверы на 4 канала с перспективой перехода на поканальный фронт ИЛИ добавление внешнего сабвуфера
- 4 канала задержек
- возможность вывести линейные выходы из этого усилка и подать их на внешние, более мощные усилители, заодно скорректировав сигнал задержками, эквалайзером и кроссоверами.
При таком подходе - нам пофиг на линейность того, что идёт с ЦАПов на процессор miniDSP - мы будем корректировать АЧХ системы, которая на выходе из акустики достаточно ровная (будем не из дерьма конфетку лепить, а из песка замки строить)))). Кроме того, при общем уровне усилка лишнее АЦП преобразование не сильно повлияет на качество сигнала (по факту на мой слух вообще не повлияло:)), особенно если учесть, что АЦП на miniDSP выполнен достаточно качественно.
Приняв верное решение, Олег оставил мне машину на время командировки, а я приступил к реализации задуманного.

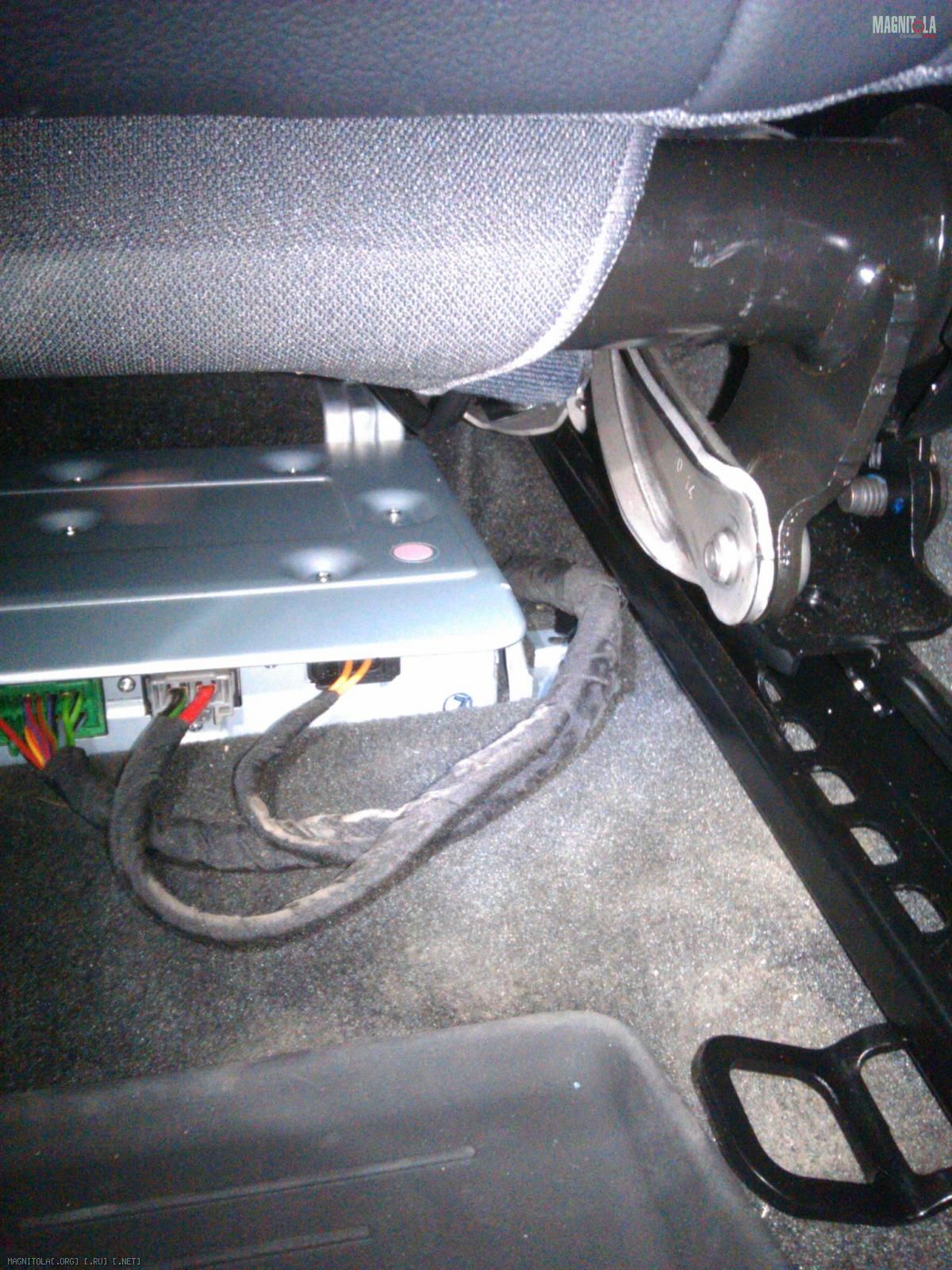

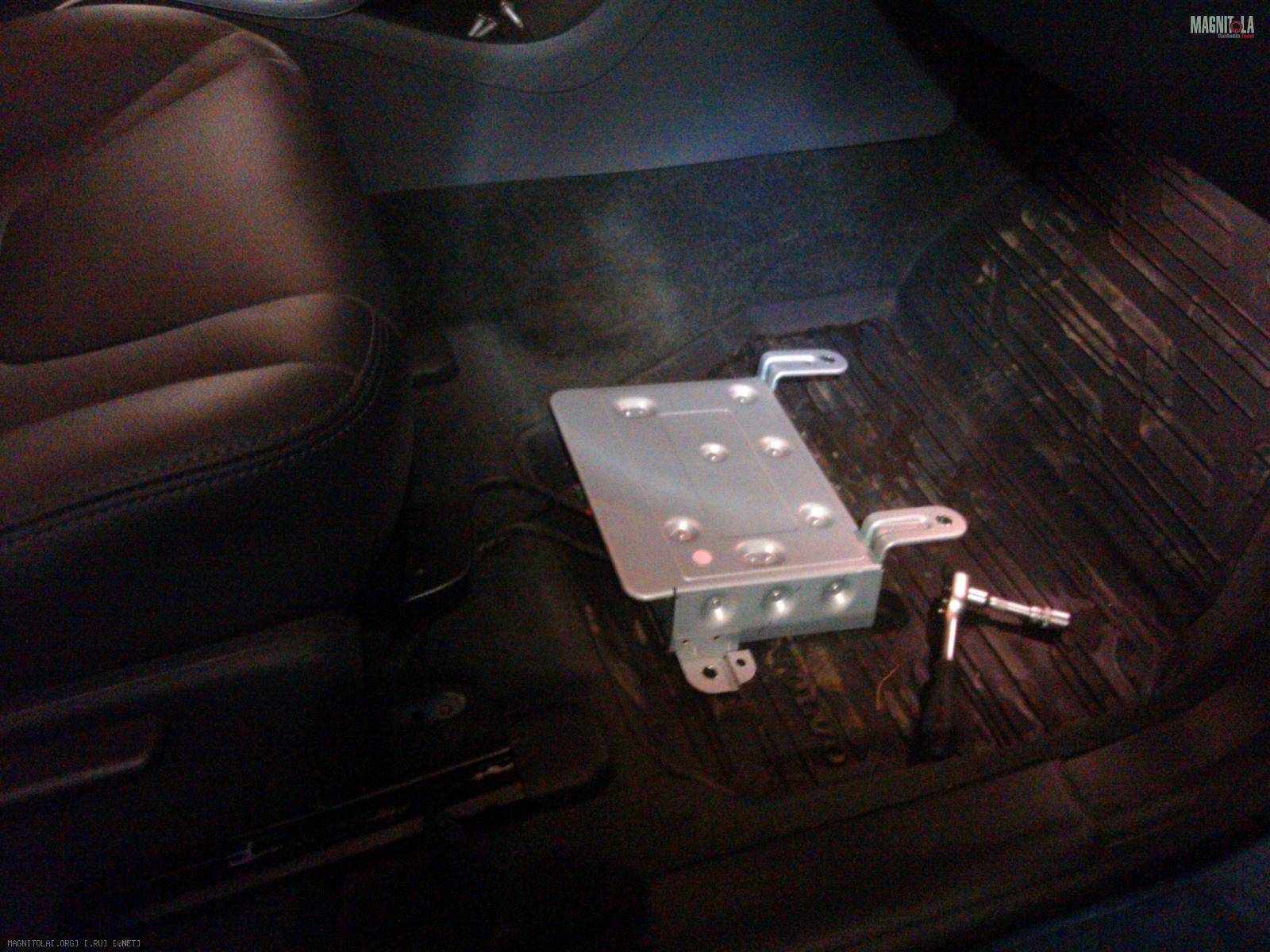

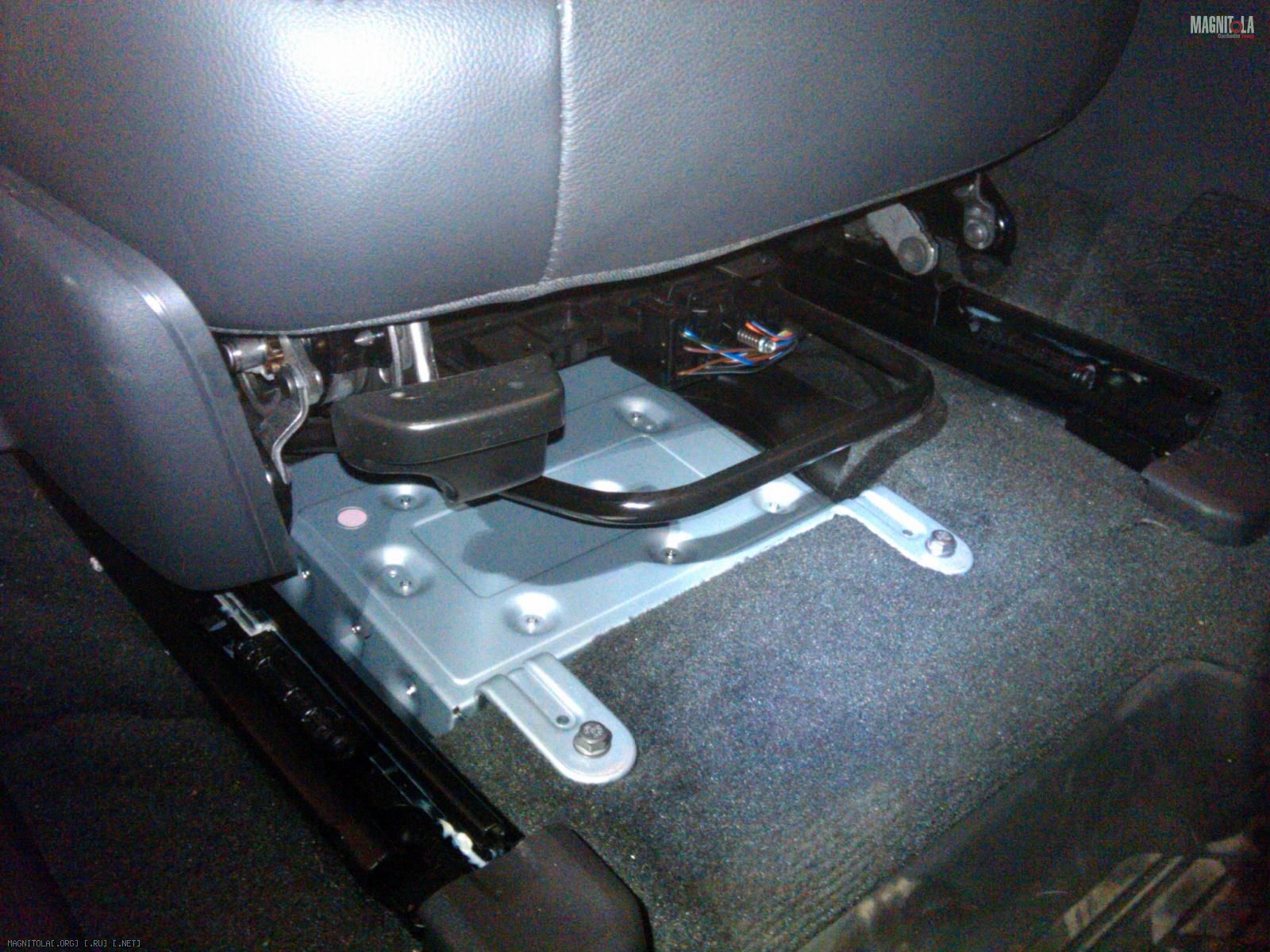

Для начала вынул усилок, удачно расположенный под передним пассажирским сиденьем
Вложение 685862Вложение 685864Вложение 685866

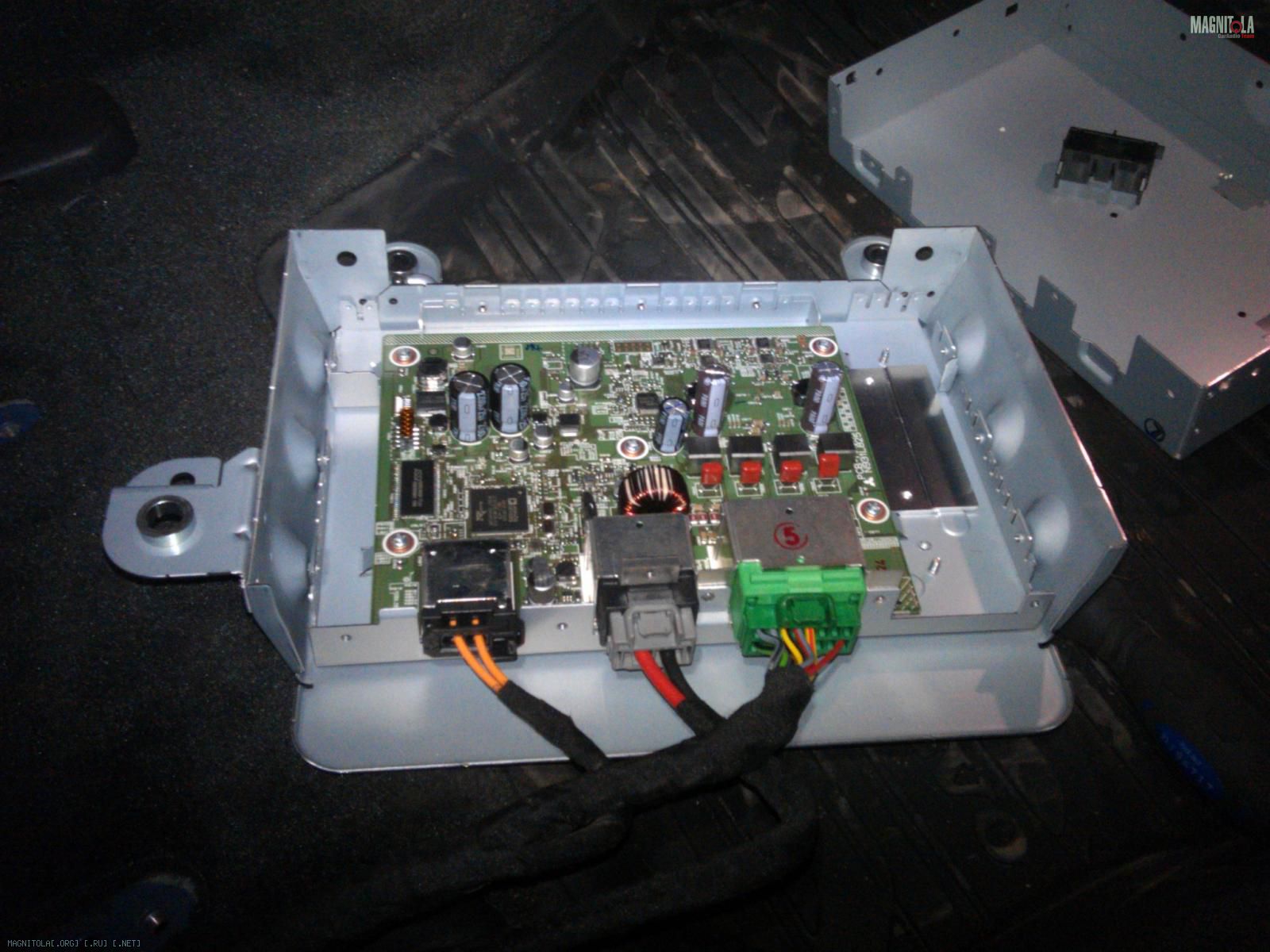

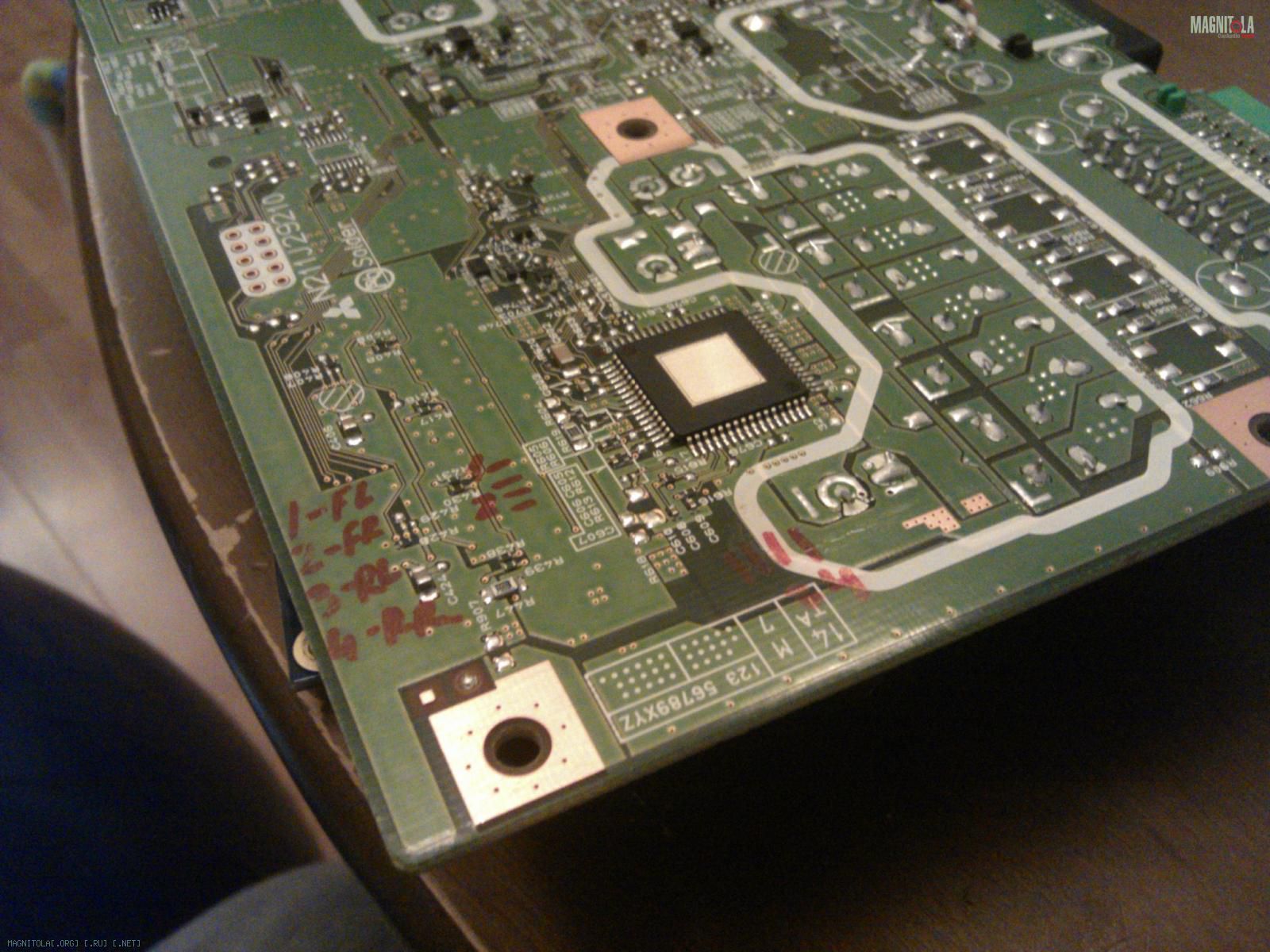

После вскрыл его, и, на включенной аудиосистеме, при помощи щупов, подключенных на вход ноутбука запущенным спектранализатором определил на усилителе соответствие входных ног нужным выходам (FL, FR, RL, RR)
Вложение 685868Вложение 685870
После - перевернул плату и отыскал соответствуюшие ОУ и ЦАПЫ, а также ключи mute соответствующих каналов.
Вложение 685872
Между ключами mute и переходом на обратную сторону платы, где расположена микросхема УМ, есть довольно дринные дороги, которые удобно перерезать, зачисить и подпаять к ним провода для передачи сигнала на плату процессора с неё на микросхему УМ.

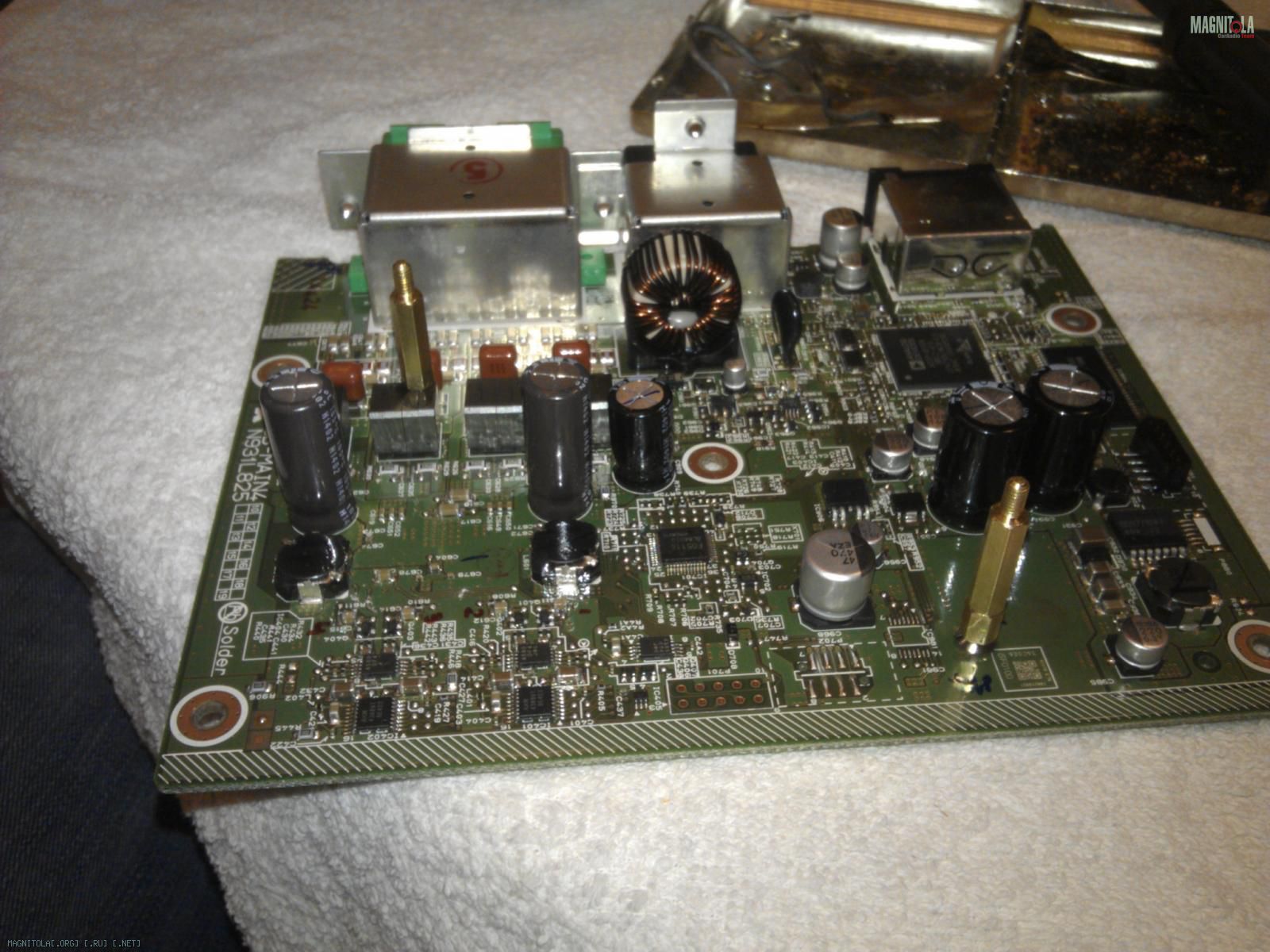

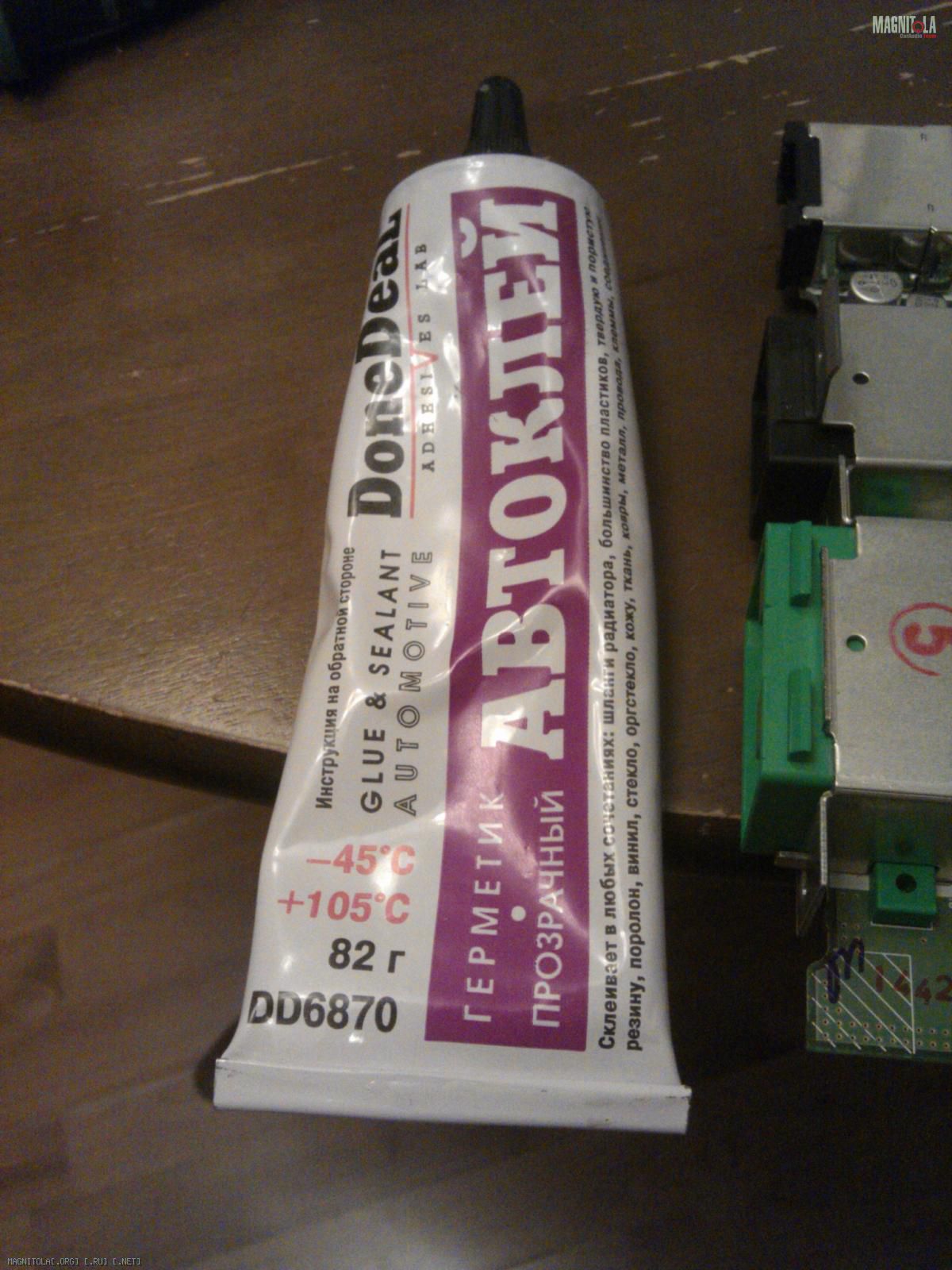

Заодно примерил размещение платы и приклеил к основной плате усилителя латунные стойки. Сначала супер-клеем, а сверху залил вот таким замечательным клеем done deal:
Вложение 685876

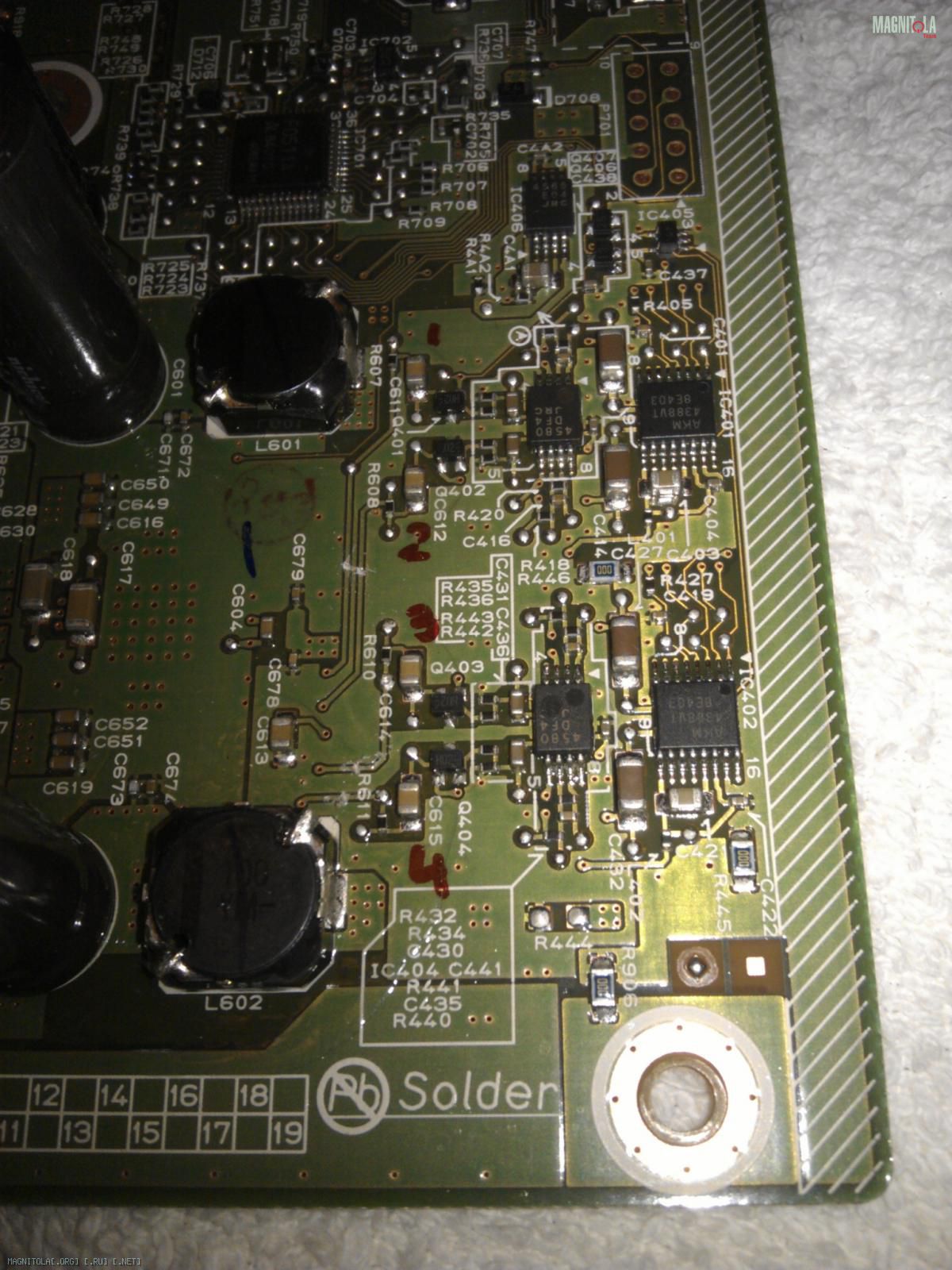

Вот так выглядят перерезанные дороги
Вложение 685874

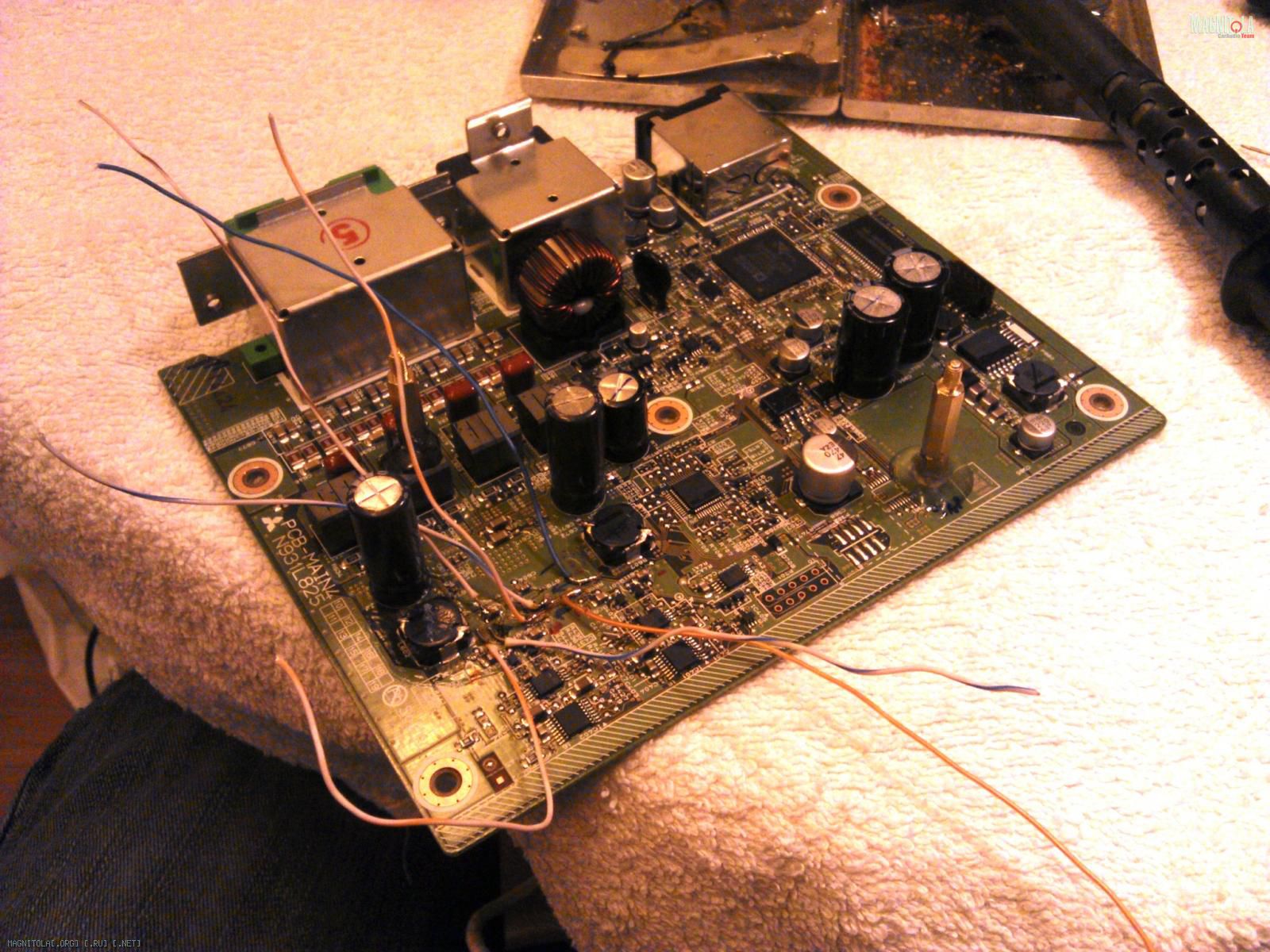

подпаиваемся:

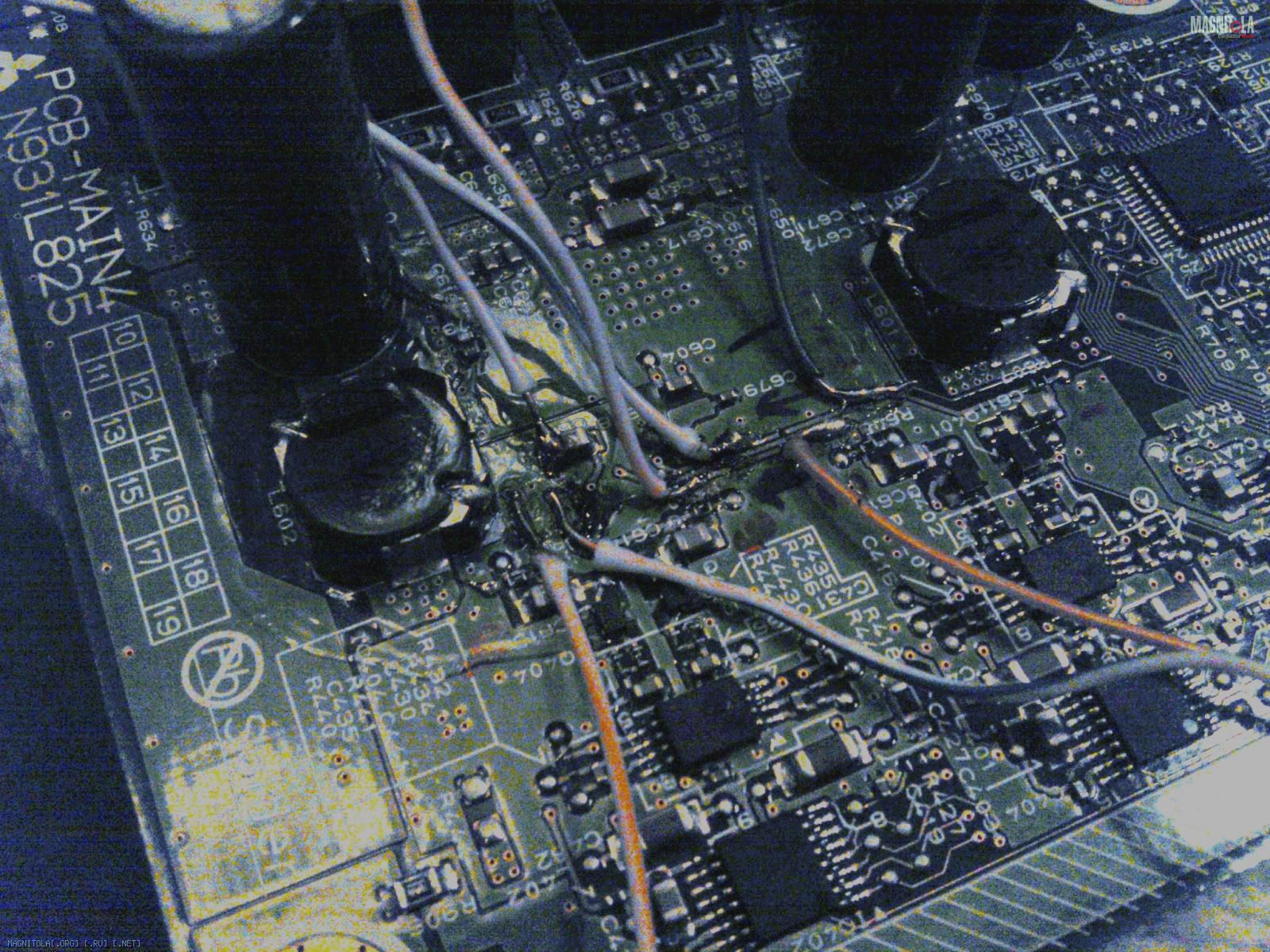

Вложение 685878Вложение 685880
с конденсатора С613 берём сигнальную землю, с фронтального ЦАПа берем сигнал на вход в процессор. Входов у процессора всего два - один левый канал и один правый. Зато выходов - четыре. Поэтому выход со штатного тылового Цапа мы ни к чему не подключаем, ибо в такой машине тыл - зло.
Но выходов у платы процессора - две пары. Поэтому одну пару мы подключаем на фронтальные входы микросхемы усилителя, а другую пару - на тыловые входы усилителя. Таким образом, мы сможем в дальнейшем одной только перекоммутацией акустики перейти на полноценную поканалку с помощью этого теперь уже процессорного усилителя.
Вложение 685882
заливаем место пайки тем же клеем, ставим процессор на место и припаиваемся к его плате.
Питание процессора взято с соответствующих дорожек возле ног микросхемы УМ - там оно уже отфильтровано.

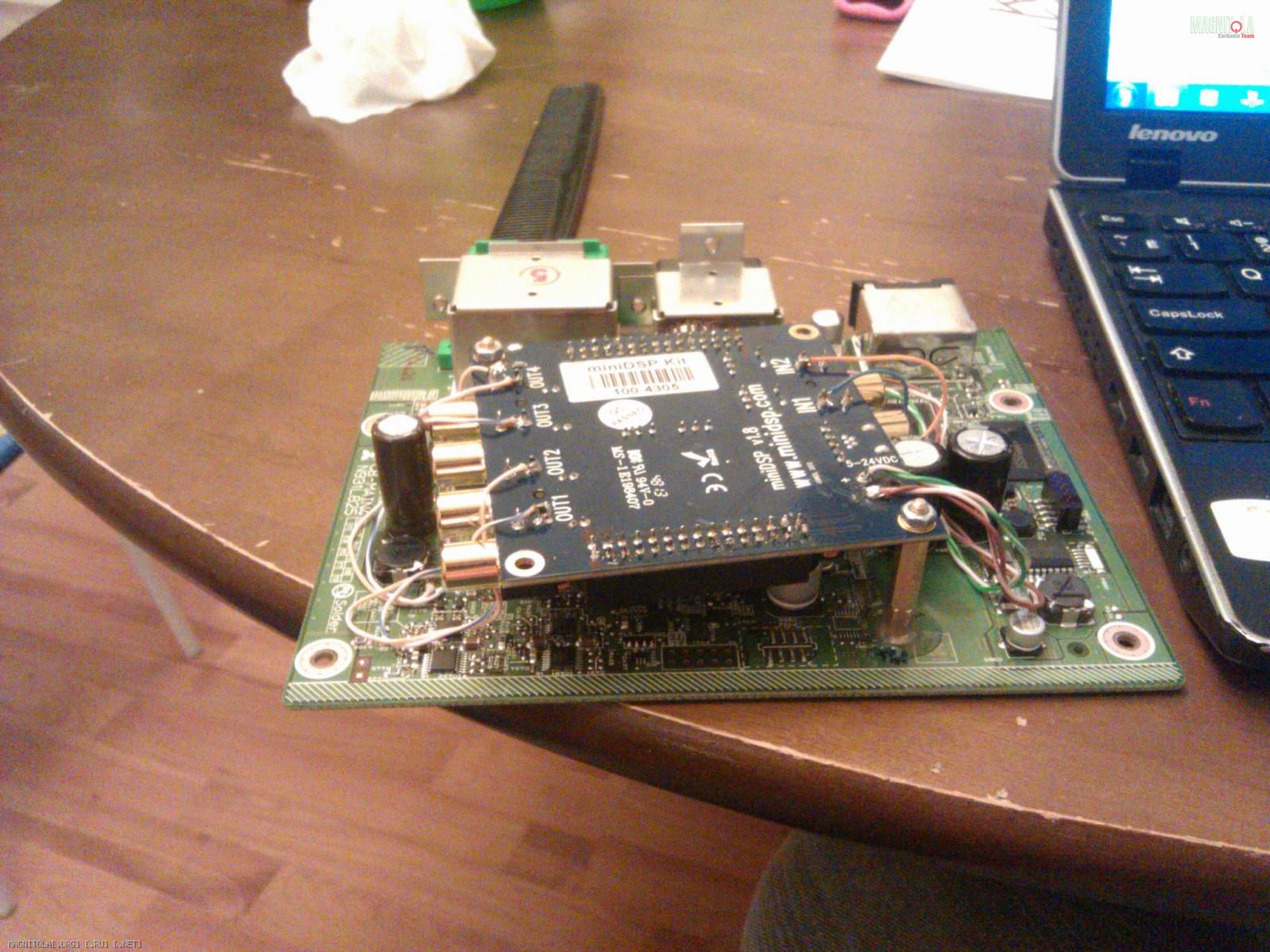

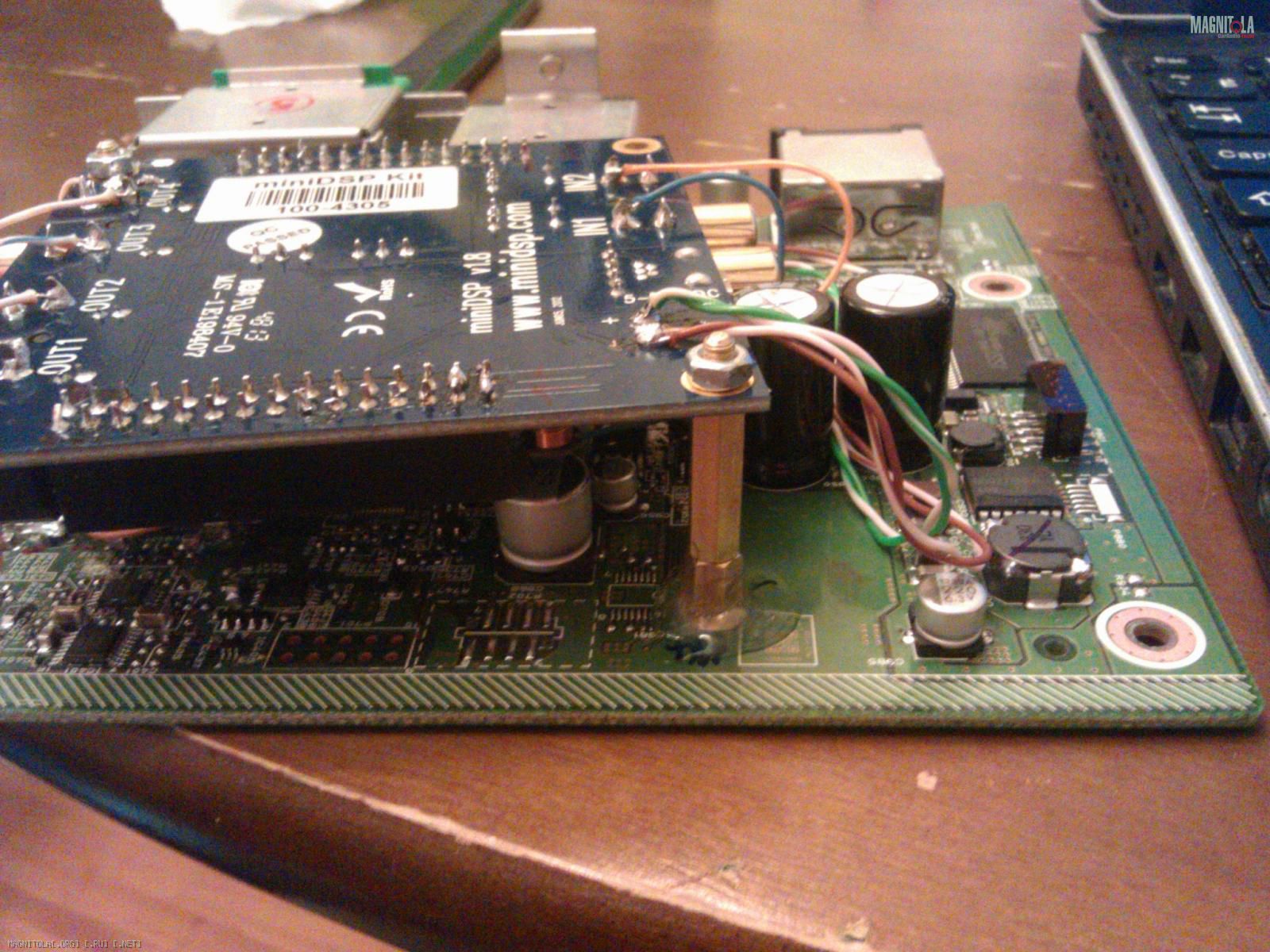

Вложение 685884Вложение 685886
Тащим в машину и получаем легкий фейл. Между ключами mute и входом УМ нет разделительных конденсаторов, а родные разделительные конденсаторы на выходе miniDSP имеют слишком большую ёмкость и УМ их воспринимает как постоянку на входе, из-за чего не включается.
Но не беда: покупаем нужные пленочники 1мкф на 63 вольта и подключаем сигнальные провода в обход штатных разделительных miniDSP через новые кондёры. Заливаем места пайки тем же Done Deal, собираем усилитель и настраиваем систему:)

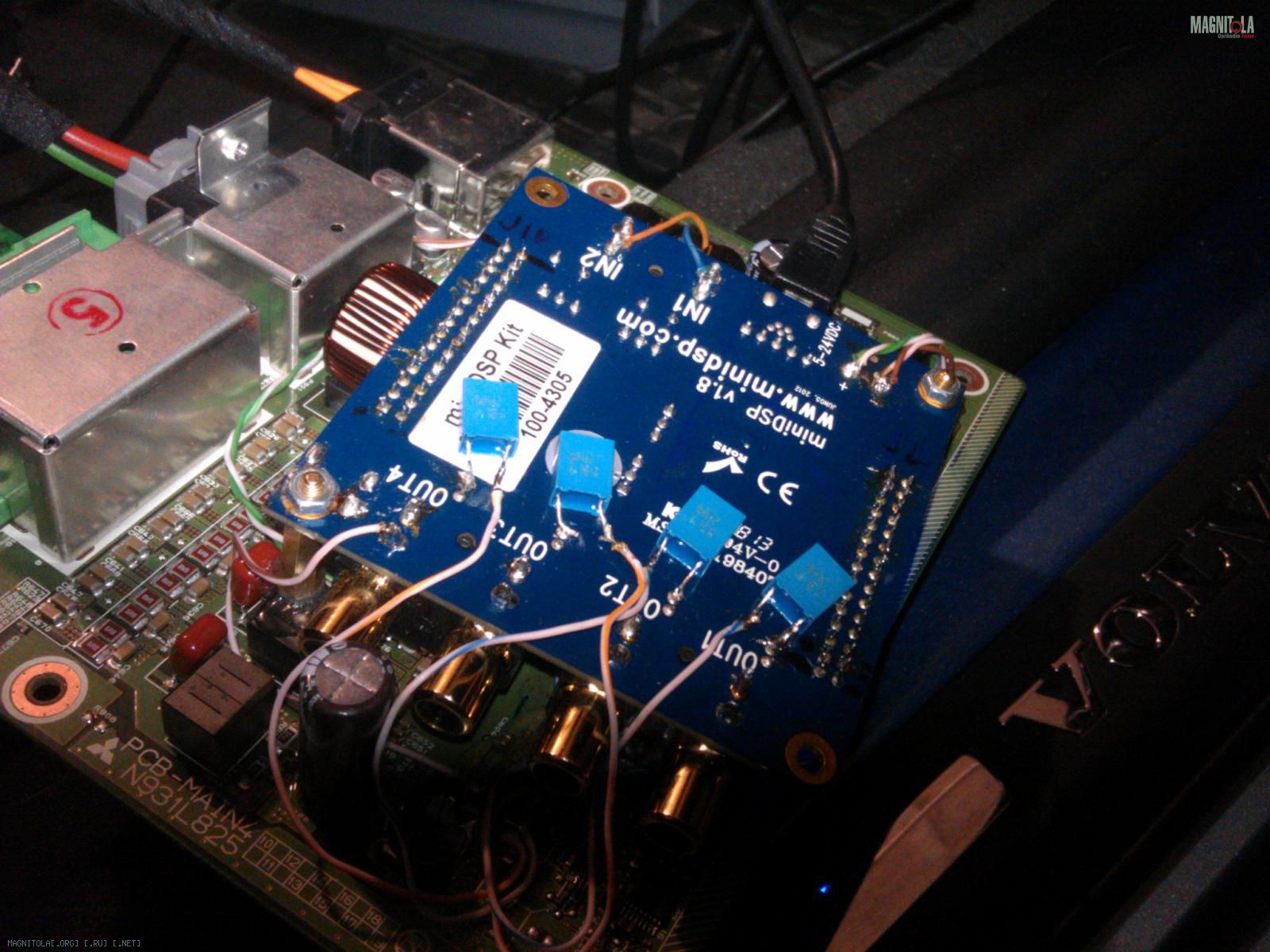

Вложение 685888
Немного графиков.

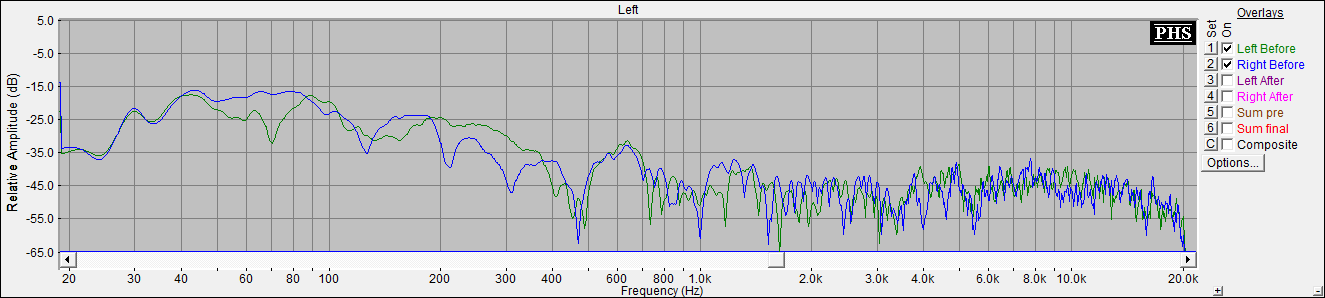

Левая и правая сторона до настройки:
Вложение 685890

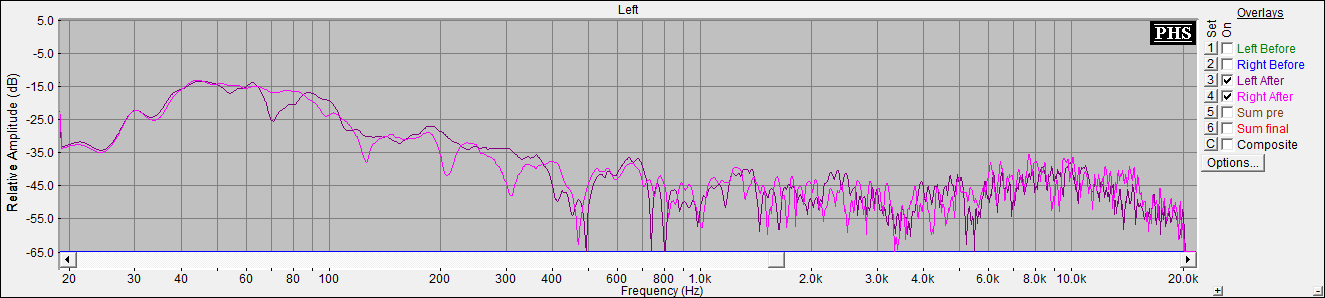

Левая и правая сторона после сведения их по уровню
Вложение 685892

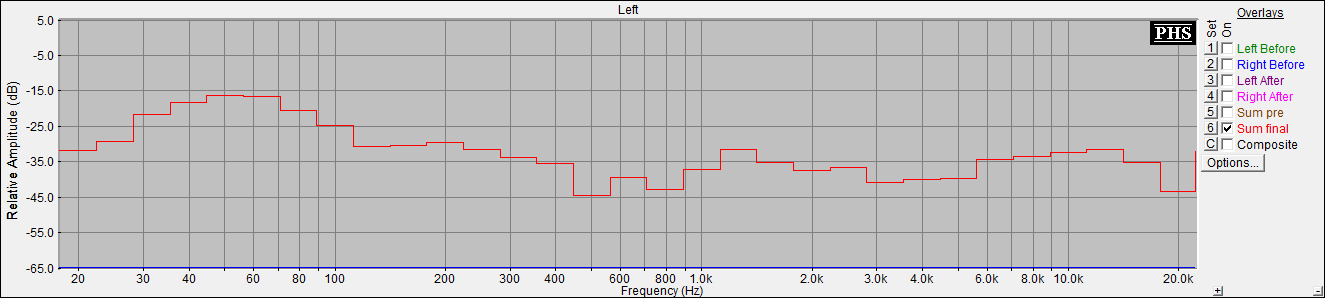

Общая АЧХ после дополнительной коррекции эквалайзером тонального баланса
Вложение 685894
О своих впечатлениях Олег уже рассказал:)
