[Москва] Измерение параметров Тиля-Смолла

Измеряю аппаратно-программным комплексом ARTA(методом "добавочной массы").
Справлюсь с любыми излучателями, начиная от ВЧ и заканчивая тяжелыми НЧ динамиками.
После замера вы получаете: Распечатанный график импеданса+полные параметры излучателя. Или в электронном виде примерно в таком виде:
Вложение 658800
Eton A1-160SG
Fs, 61.24, Hz
Re, 3.50, ohms[dc]
Qt, 0.59, -
Qes, 0.71, -
Qms, 3.71, -
Mms, 16.36, grams
Rms, 1.696237, kg/s
Cms, 0.000413, m/N
Vas, 11.88, liters
Sd, 143.14, cm^2
Bl, 5.580736, Tm
ETA, 0.37, %
Lp(2.83V/1m), 91.38, dB

Eton3-400
Вложение 658802
Вложение 658798

Также есть возможность измерить АЧХ, как системы, так и отдельно излучателя.
Вложение 658804

Связь по телефону 8919-два-семь-четыре-восемь-четыре-74- Александр.
Или через ЛС

Попали ко мне интересные миды на замер
RE audio xxx 6.5
Вложение 660548Вложение 660546
Излучатели двухомные на неодиме, прилично размятые.
пс. Это не мид, а мини-сабик. Ход очень большой, перегрузить очень тяжело.

Fs, 50.53, Hz
Re, 1.90, ohms[dc]
Qt, 0.63, -
Qes, 0.82, -
Qms, 2.76, -
Mms, 21.22, grams
Rms, 2.443274, kg/s
Cms, 0.000468, m/N
Vas, 11.57, liters
Sd, 132.73, cm^2
Bl, 3.943392, Tm
ETA, 0.17, %
Lp(2.83V/1m), 90.76, dB

Вложение 660550

поривет если не трудно напиши ценник на измерение ачх в личку

Обмерил переделанные Tas-620 с бумажными колпаками.
Отмечу что динамики отлично чувствуют себя в двери и еще у меня вызвало удивление что у столь бюджетных мидов параметры практически не разнятся.

Вложение 662028
Parameter, Value, Dim
Fs, 56.42, Hz
Re, 3.90, ohms[dc]
Qt, 1.00, -
Qes, 1.26, -
Qms, 4.97, -
Mms, 13.11, grams
Rms, 0.935223, kg/s
Cms, 0.000607, m/N
Vas, 12.84, liters
Sd, 122.72, cm^2
Bl, 3.795874, Tm
ETA, 0.18, %
Lp(2.83V/1m), 87.69, d

Последнее время почему-то на замер едут одни сплщики
Итак отличный американский квадрат Kicker S12L7 старый

Вложение 676884

Fs, 28.20, Hz
Re, 3.70, ohms[dc]
Qt, 0.37, -
Qes, 0.41, -
Qms, 3.87, -
Mms, 301.89,grams
Rms, 13.816725, kg/s
Cms, 0.000106, m/N
Vas, 38.65, liters
Sd, 510.71, cm^2
Bl, 21.967371, Tm
ETA, 0.20, %
Lp(2.83V/1m), 88.53, dB

а также главная звезда громких фронтов
Всеми любимая фиолетка
Вложение 676886
поехали:

Fs, 182.92, Hz
Re, 5.50, ohms[dc]
Qt, 0.48, -
Qes, 0.55, -
Qms, 3.96, -
Mms, 10.53, grams
Rms, 3.054914, kg/s
Cms, 0.000072, m/N
Vas, 2.07, liters
Sd, 143.14, cm^2
Bl, 10.979351, Tm
ETA, 2.20, %
Lp(2.83V/1m), 97.17, dB

На АЧХ страшно глянуть жаль не заскриншотил.

Саня ты чо в Москву переехал что ль?

Ural ak12 почти новый
Вложение 679192
Fs, 37.20, Hz
Re, 2.80, ohms[dc]
Qt, 0.50, -
Qes, 0.55, -
Qms, 4.95, -
Mms, 84.43, grams
Rms, 3.989098, kg/s
Cms, 0.000217, m/N
Vas, 73.38, liters
Sd, 490.87, cm^2
Bl, 9.980566, Tm
ETA, 0.65, %
Lp(2.83V/1m), 94.82, dB

Цитата:

---

Сообщение от SaNaY31

Ural ak12 почти новый
Вложение 679192
Fs, 37.20, Hz
Re, 2.80, ohms[dc]
Qt, 0.50, -
Qes, 0.55, -
Qms, 4.95, -
Mms, 84.43, grams
Rms, 3.989098, kg/s
Cms, 0.000217, m/N
Vas, 73.38, liters
Sd, 490.87, cm^2
Bl, 9.980566, Tm
ETA, 0.65, %
Lp(2.83V/1m), 94.82, dB

---

Интересно как! Масса подвижки - на зависть многим авто восьмеркам, а Vas/Qts такие, что объём меньше 50 литров сабу противопоказан... Ошибки точно нет? Или виновато слово "почти", касательно новизны динамика и он ещё не размят?

Цитата:

---

Сообщение от fox proteus

Интересно как! Масса подвижки - на зависть многим авто восьмеркам, а Vas/Qts такие, что объём меньше 50 литров сабу противопоказан... Ошибки точно нет? Или виновато слово "почти", касательно новизны динамика и он ещё не размят?

---

Ну да сам смутился
я ещё перепроверю, не перепутал ли я с ак 10 или ещё чего, ньансов много.
А так скорее всего из-за не размятости, так как никакой линейности я не наблюдал.
Посмотрим через месяц... Отправил разминать

Ув. форумчане, замеры буду проводить только до конца недели ( до 21.12.14)!!!
Приступлю к работе после НГ праздников (с 12.01.15)
порядок цен примерно такой:
излучатель вч -700р
купольный сч-700р

-нч,сч
до 6.5 дюймов-600р
8 дюймов -800р
-сабы
10 дюймов и (12 дюймов без охл. отверстия в магните) - 1000р
12 дюймов 1200р
15 и более от 1500*
*если mms>300g - от 2000р

Также можно измерить:
-добротность ЗЯ
-частоту настройки ФИ и ЧВ
-сравнять добротность 2ух излучателей в оформлении (сч, миды в зя, два саба)путем коррекции объема(как известно, параметры у динамиков из одного комплекта могут довольно прилично разниться.
В итоге после установки излучателесь в подиумы, ящики итп мы получаем справа и слева разную добротность= ачх и тд)
Другой случай: после прогрева, параметры также уплывают, особенно заметно на дальней стороне, тк как правило уровень выше на +1-2дб, приходится зажимать

-Измерить АЧХ,ФЧХ как системы в целом, так и отдельных компонентов

По поводу скидок все в личке, рассмотрю все предложения.
Также возможны особые условия для студий и магазинов АЗ

Комментарий модератора

HoSStiA:

Предложение актуально

Приглашаю всех одноклубников на бесплатный замер динамиков в оформлении(двери, подиумы, ЗЯ)
-с вас хорошее настроение и пол часа свободного времени!
-с меня также хорошее настроение и (qts, fs и график импеданса) ваших динамиков

Прикупил себе интереснейшие миды, довольно редкие для России
icon uc-1624 midbass
Вложение 712988
по быстрому снял некоторые параметры
Вложение 712986
Fs, 49.99, Hz
Re, 3.60, ohms[dc]
Qt, 0.77
Qes, 0.83
Qms, 10.43
разброс параметров ничтожно мал!

Крутяк. А что Vas? Что с материалом диффузора? АЧХ на разных углах и разных расстояниях есть возможность снять?

vas еще не мерил весы сломались, никак не дойду за новыми
Дифф вроде как карбоновый очень тонкий и легкий, чем то напоминает дифф урал ак10
ачх тоже могу снять чуть позже, надо разобраться с предусилителем и капсулем 61 что то из них сдохло((

Оупс, есть риск выбросов на 4-5кГц и 12,5кГц

Цитата:

---

Сообщение от fox proteus

Оупс, есть риск выбросов на 4-5кГц и 12,5кГц

---

из-за материала диффа?

Вложение 713196

Цитата:

---

Сообщение от SaNaY31

из-за материала диффа?

Вложение 713196

---

Да. Это заводские кривульки?:)

Цитата:

---

Сообщение от fox proteus

Да. Это заводские кривульки?:)

---

угу в коробочке было

но ведь это не критично,можно убрать активной фильтрацией или обычным кроссовером,или нет?

Цитата:

---

Сообщение от PINSYAO

но ведь это не критично,можно убрать активной фильтрацией или обычным кроссовером,или нет?

---

можно конечно
да я и не парюсь у меня он максимум до 500гц будет играть

Цитата:

---

Сообщение от PINSYAO

но ведь это не критично,можно убрать активной фильтрацией или обычным кроссовером,или нет?

---

Беда в том, что в реальном инсталле эта беда вылезет только на правом мидбасе и очень попротит сцену. Придётся резать их несимметрично

Актуально!
Гы.. Прикупил себе Новый мультик sinometer 9808+

прибарахлился я маленько
Вложение 726016
и как обычно решил потестить, снять параметры, ачх и все такое.. ну и сравнить между собой
первым делом по очереди снял импеданс и совместил графики
Вложение 726018
довольно неплохо, довольно небольшой разброс
1

Fs, 808.09, Hz
Re, 3.50, ohms[dc]
Qt, 1.19,
Qes, 2.31,
Qms, 2.45, 2 Fs = 816.83 Hz Re = 3.50 ohms[dc] Qt = 1.28 Qes = 2.46 Qms = 2.65

далее ачх(arta MLS)
рабочая полоса
Вложение 726020
судя по графику оптимальная подрезка от 4.5-5кг, на завал после 17кг не обращаем внимание это карта валит по краям. Вообще все измерения проводил в один заход очень быстро и на коленке, о 100 процентной точности не может быть и речи.

полная полоса
Вложение 726022

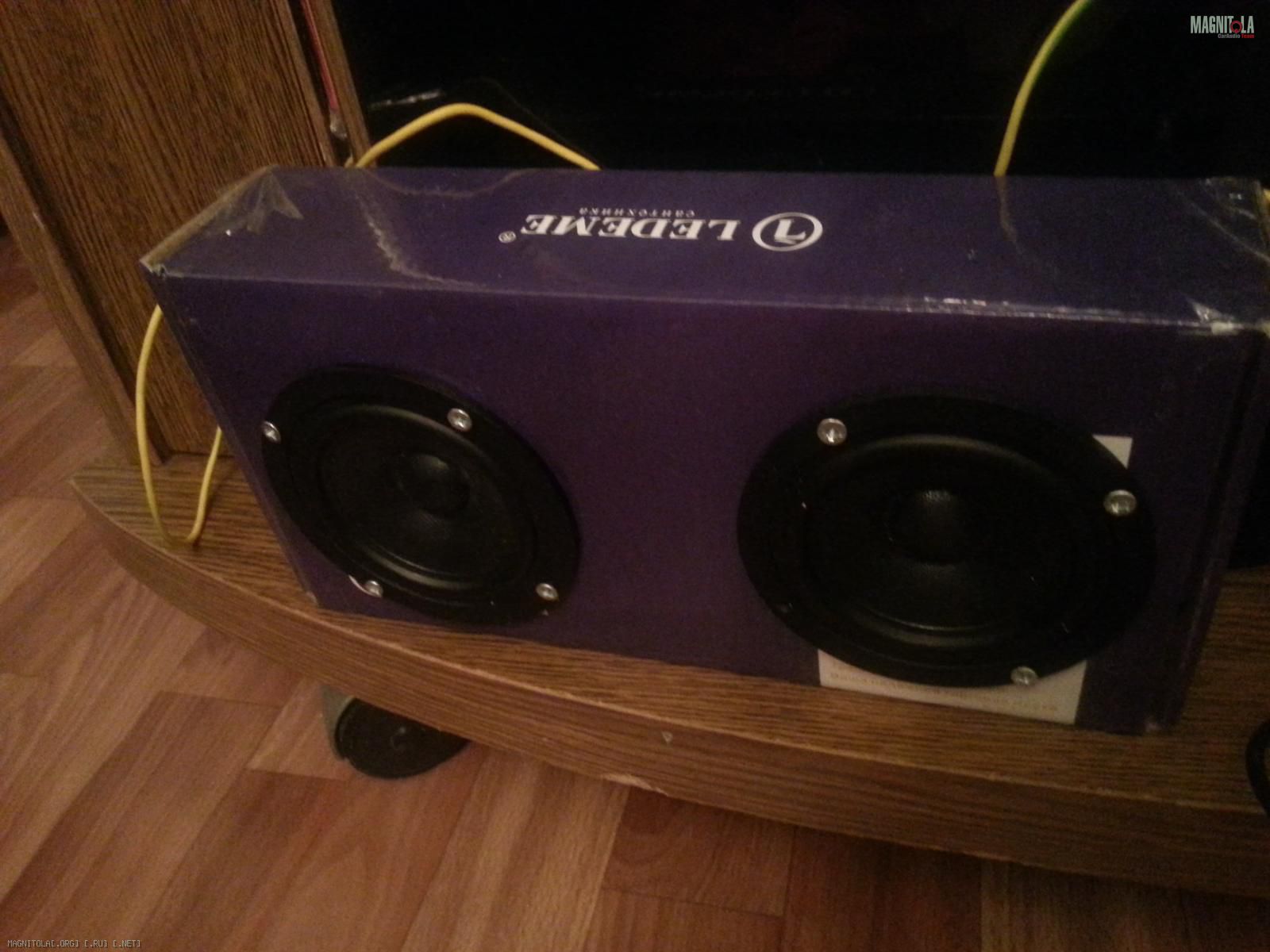

Ну и заодно прогнал серединки SS10f в "оформлении", разминаю второй день в картонной коробке 2л
Вложение 726028
"условное оформление"апстену

Fs, 118.39, Hz
Re, 3.40, ohms[dc]
Qt, 0.59, -
Qes, 0.68, -
Qms, 4.12,

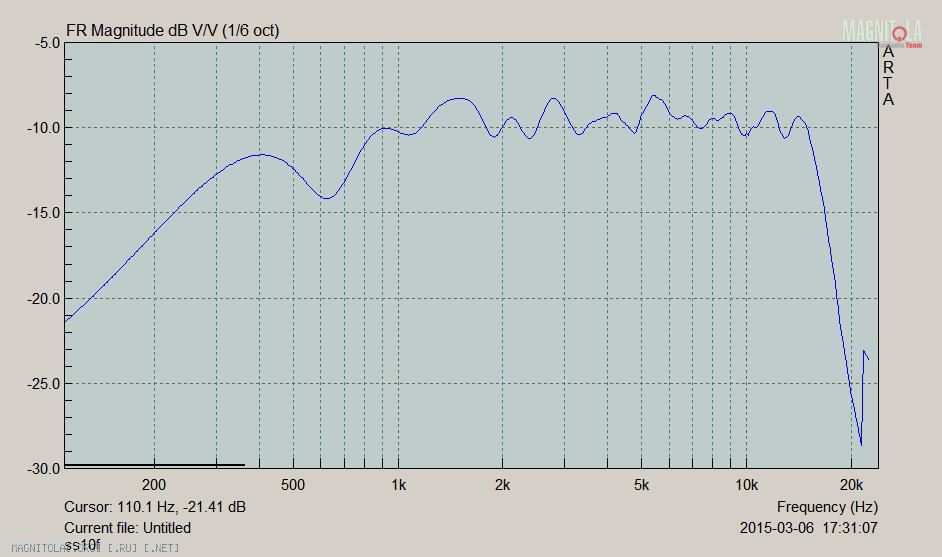

АЧХ тоже в коробке мерил, в экране после разминки сниму
Вложение 726024
на 99% уверен что снизу такая неравномерность из-за картонной коробки, на этих частотах она вся резонирует

Цитата:

---

Сообщение от SaNaY31

прибарахлился я маленько
Вложение 726016
и как обычно решил потестить, снять параметры, ачх и все такое.. ну и сравнить между собой
первым делом по очереди снял импеданс и совместил графики
Вложение 726018
довольно неплохо, довольно небольшой разброс
1

Fs, 808.09, Hz
Re, 3.50, ohms[dc]
Qt, 1.19,
Qes, 2.31,
Qms, 2.45, 2 Fs = 816.83 Hz Re = 3.50 ohms[dc] Qt = 1.28 Qes = 2.46 Qms = 2.65

далее ачх(arta MLS)
рабочая полоса
Вложение 726020
судя по графику оптимальная подрезка от 4.5-5кг, на завал после 17кг не обращаем внимание это карта валит по краям. Вообще все измерения проводил в один заход очень быстро и на коленке, о 100 процентной точности не может быть и речи.

полная полоса
Вложение 726022

Ну и заодно прогнал серединки SS10f в "оформлении", разминаю второй день в картонной коробке 2л

Fs, 118.39, Hz
Re, 3.40, ohms[dc]
Qt, 0.59, -
Qes, 0.68, -
Qms, 4.12, АЧХ тоже в коробке мерил, в экране после разминки сниму

Вложение 726024
на 99% уверен что снизу такая неравномерность из-за картонной коробки, на этих частотах она вся резонирует

---

Фига с два:( Они и в реале себя так ведут:(

Цитата:

---

Сообщение от fox proteus

Фига с два:( Они и в реале себя так ведут:(

---

это печально
правда на веге видел ребята домашники делали объем сферический порядка 800мл и сзади маленькую дырочку
ачх прям ровненькая ровненькая вышла
я тоже прикупил себе вазу-сферу на 900мл попробую чтонибудь слепить

Цитата:

---

Сообщение от SaNaY31

ачх прям ровненькая ровненькая вышла

---

Это уже зависит от того, как мерить АЧХ и как его фильтровать.

актуально
