Помогите подключите саб

Здравствуйте всем. Появилась долгожданная возможность немного улучшить акустику в авто - сабвуфер и усилитель. Конечно имею некоторое понимание как это подключить, но что-бы ничего не напороть решил обратится к Вам за подробной консультацией. И так что я имею:

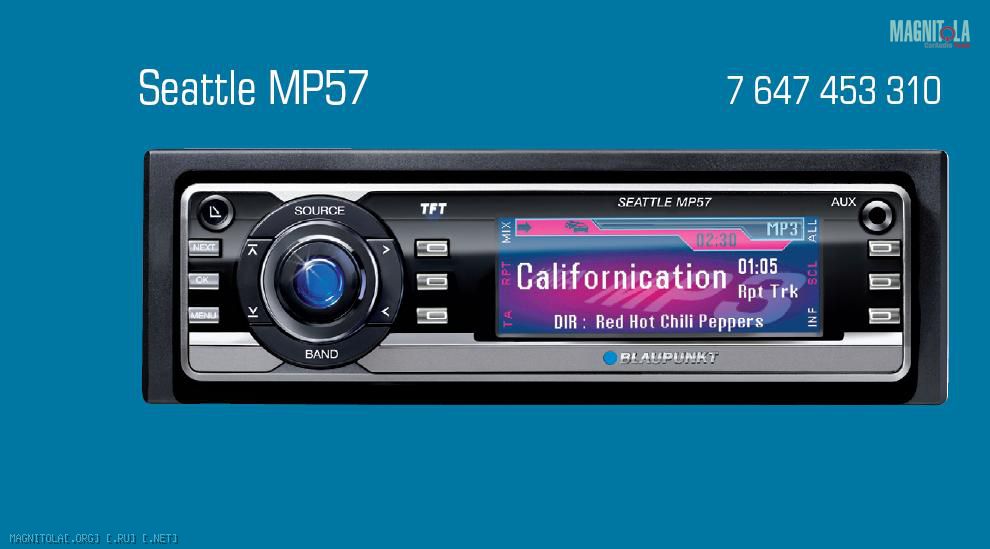

1. Магнитола Blaupunkt seattle MP57 - безупречно служит уже три года. Именно в ней и боюсь самое больше что-то запороть.

Вложение 151779

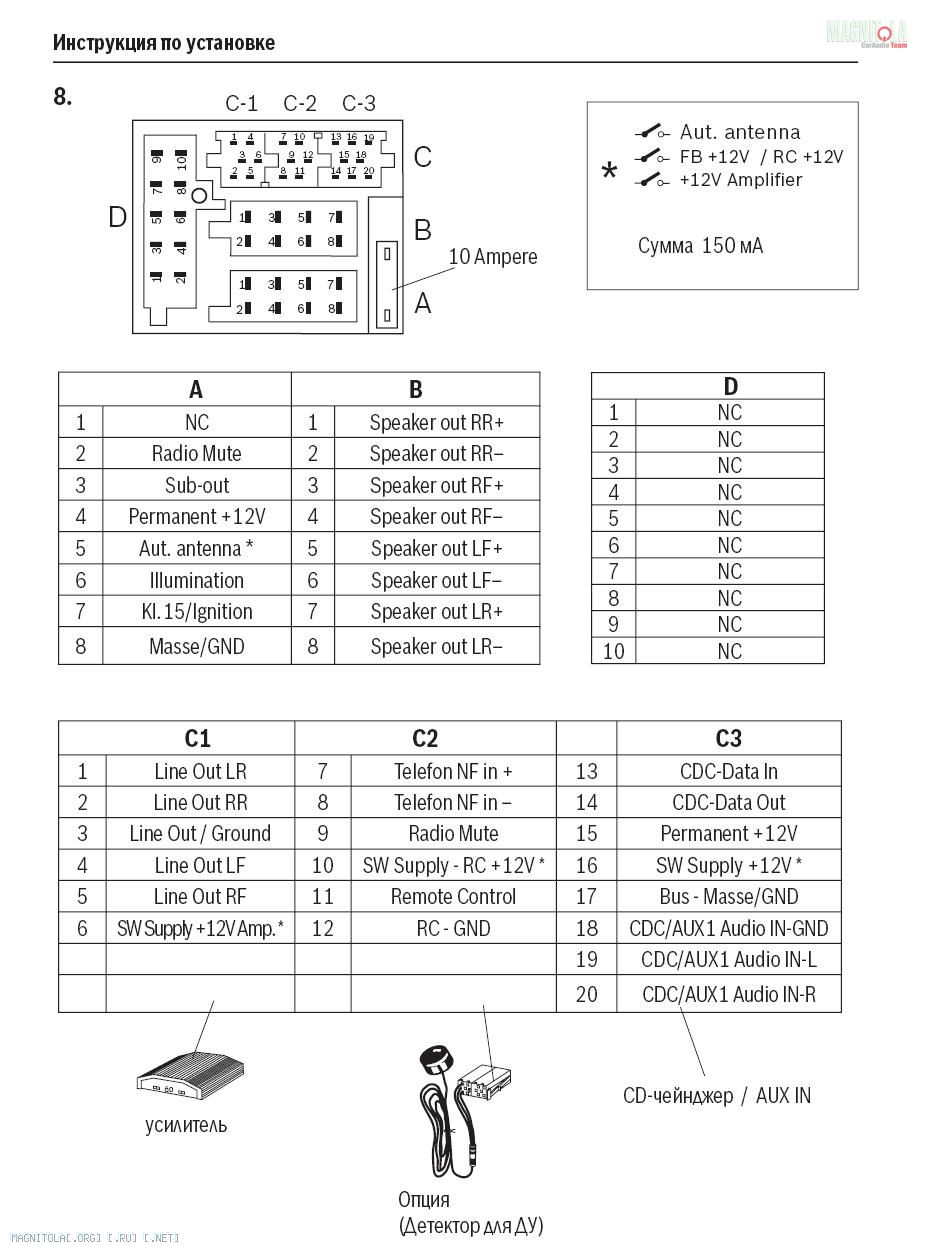

А вот схема выходов сзади магнитолы:

Вложение 151781
Разъём группы В уже полностью занята штатными колонками авто. Здесь менять ничего не хочу. Звучание штатных колонок устраивает (ну на твердую 4 тянет).

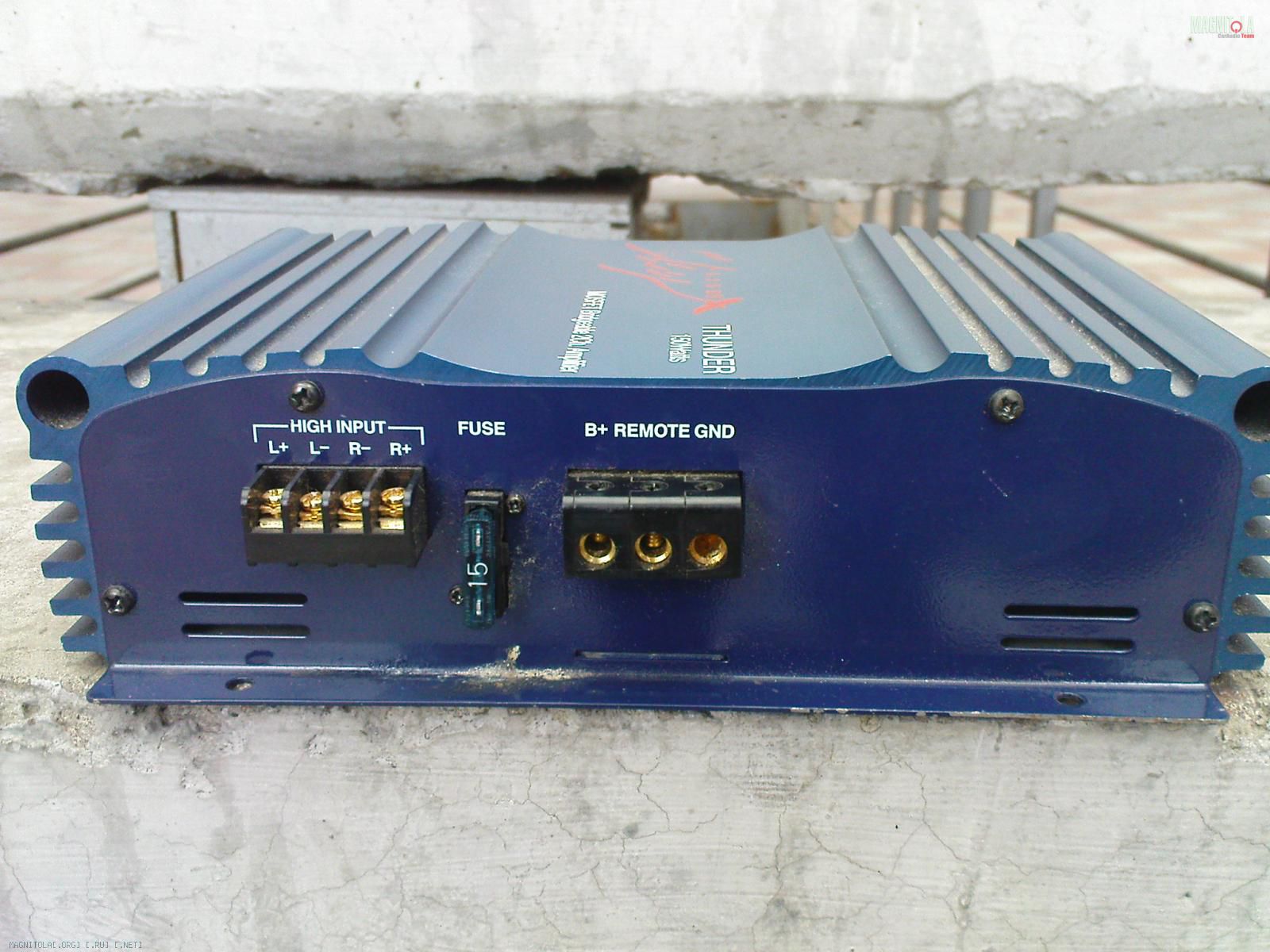

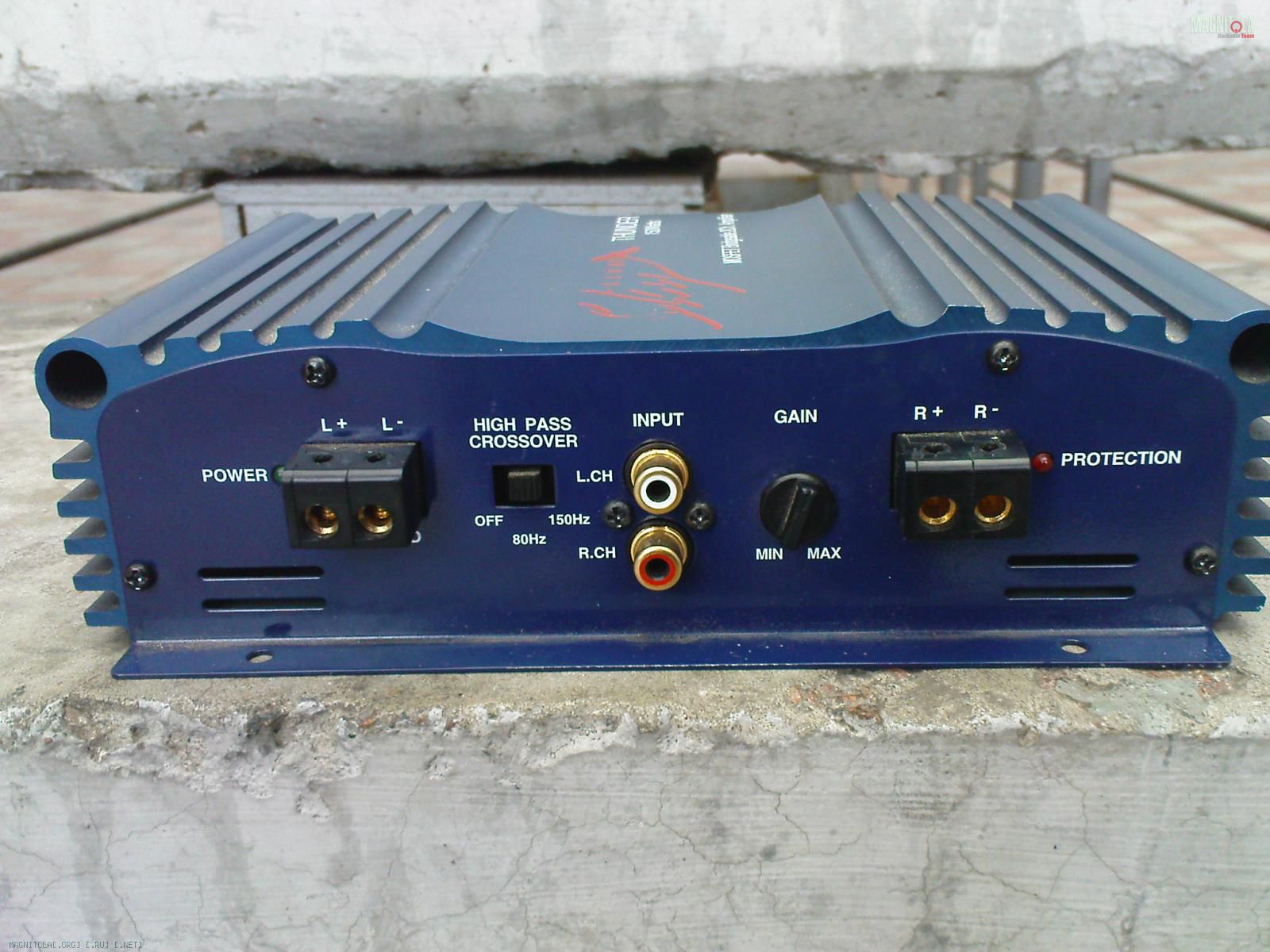

2. Усилитель 2-х канальный:
Вложение 151783 Вложение 151785

3. Ну и пассивный сабвуфер труба. Фото не выкладываю - ничего кроме 2-х клем там нет.
Подскажите подробно что с чем соединять, какие провода лучше использовать, может что-то еще нужно к этому добавить (конденсатор, предохранитель и т.д.). Больше всего вопросов у меня возникает на выходе с головы. Куча выходов группы С1, и еще в придачу выход 3 группы А (Sub-out)?????
И еще: хочу чтобы усилитель включался одновременно с магнитолой.
10.11.2011, 18:00
alkond75

Re: Помогите подключите саб

RCA выходов нет, что ли?
10.11.2011, 18:03
skos

Re: Помогите подключите саб

НЕТ:dntknw:
10.11.2011, 18:08
alkond75

Re: Помогите подключите саб

тогда от тыловых динов. Высокоуровневого входа не усиле паходу тоже нет? - только через переходник " Мистери":bad:

Цитата:

Сообщение от skos

Именно в ней и боюсь самое больше что-то запороть.

продать , и взять с тремя линейниками.
10.11.2011, 18:13
skos

Re: Помогите подключите саб

Цитата:

Сообщение от alkond75

тогда от тыловых динов. Высокоуровневого входа не усиле паходу тоже нет? - только через переходник " Мистери":bad:

продать , и взять с тремя линейниками.

Вход высокоуровневый есть. Насколько я понимаю слева от клем питания.
А зачем от тыла подключать. Блок выходов С1 на голове предназначен для усилков.
10.11.2011, 18:52
alkond75

Re: Помогите подключите саб

Цитата:

Сообщение от skos

Вход высокоуровневый есть. Насколько я понимаю слева от клем питания.

а точно, не увидел. Ну тогда соединяй и вперед.)))
10.11.2011, 18:59
skos

Re: Помогите подключите саб

Цитата:

Сообщение от alkond75

а точно, не увидел. Ну тогда соединяй и вперед.)))

А штатные колонки отсоединять не нужно? Паралельно?
10.11.2011, 19:43
IlSan

Re: Помогите подключите саб

А почему бы не подключить линейный вход усилка (RCA) к группе С1 магнитолы, там как я понял есть аж четыре линейных выхода: L и R фронта и тыла. Штатные колонки отсоединять не надо. Заодно с 6 контакта группы С1 кинуть проводок к средней клемме в разъёме питания усилителя, для его включения вместе с магнитолой. П.С. посмотрел описание аппарата, 3 контакт группы А это и есть выход на усилитель саба (его и подключай к RCA усилка). И посмотри как подключается усилок для работы в мостовом режиме.
