Запилил ящик под pioneer!(отчет)

Ну просто отчет, о проделанной работе. Не знал куда написать, пишу сюда.

Имеем:
- Усь Calcell BST 1000.1;
- Динамик 12" Pioneer TS-W309D4;
сила кгхл 25, межблочники обычные мистери или супра не помню.

Инструмент и материалы:
Электролобзик, лобзик, саморезы, силиконовый герметик, жидкие гвозди, труба канализационная на 110, карандаш, линейка, рулетка ну и т.д. короче.

Используемое програмное обеспечение:
- JBL Speakershop;
- BassPort;
- И найденный, где-то Exel файл (есть ниже).

Короче началось всё с того, что я запилил ящиик по инструкции производителя, на 42 литра и настройкой фазика на 40 Гц, к делу подошел очень взаешанно, тут задавал много вопросов, сложных и простейших, вплоть до того, как эбаксидку с опилками мешать. Клеммы поставил магазинные, с внутренней их стороны выточил планку усиливающую. Ящик делал в виде трапеции из-за этого заморочек с этим было море. После сборки и установки, началось прослушивание и езда с ним, вроде всё устраивало, но потом как-то, что-то не то стало. И решил я устроить эксперимент, сильно не заморачиваясь, сварганить на скорую руку ящик, большего объема чем был, но как оказалось результат превзошел ожидания. Для начала решил изучить JBL Speakershop <- считаю, что про него здесь написано более доходчиво, либо статью сюда надо переместить. На изучение ушло 20 минут, ничего сложного вообще. При том, что мне пришлось установить на комп виртуальную машину в неё винду хр, так как на моей семерке х64 она не устанавливалась ( на х32 вроде как получалось у людей) мне же пришлось извращаться. Ну в общем на всё про всё, у меня ушло часов шесть, это от момента желания изучить JBL ss и до готового чертежа. Советую всем изучить эти проги, которые приведены выше, сложного вообще ничего. После расчета, нашел статью, очень полезную Digital Designs (не знаю, можно её на этот сайт переместить или нет, но вот ссылка) советую к прочтению всем! Очень интересная и позновательная, нашел ответы на многие вопросы!

Размеры ящика, получились следующие 60х32х34 см, ~60 литров чистыми, ~65 грязными, с настройкой ФИ на 36-37 Гц, d=110, l= 260, причем горб по JBL сдвигался ближе к 40 Гц.

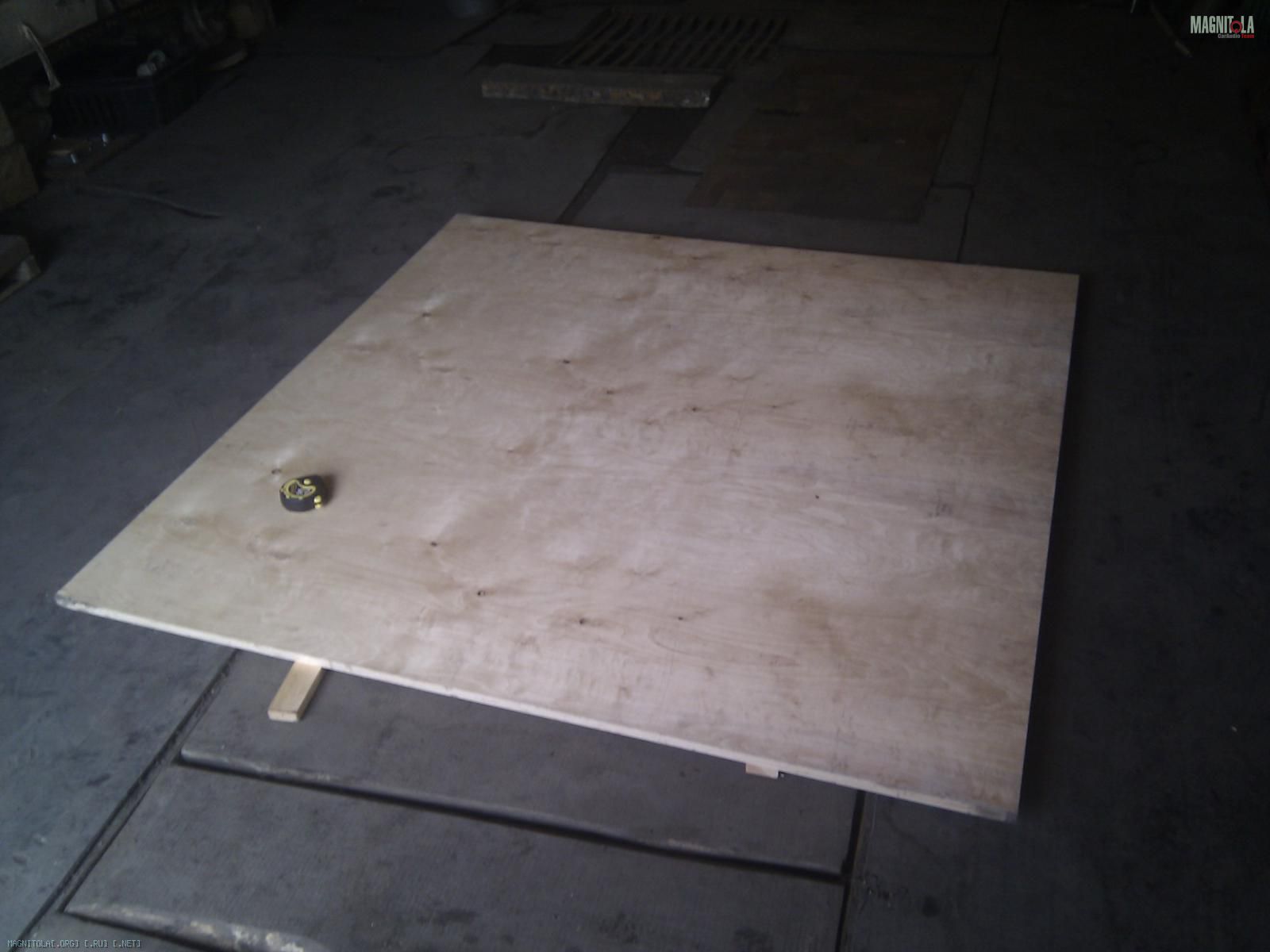

Из самого дорогого пришлось купить лист фанеры 1,5х1,5 м, 18мм - толщиной, саморезы, болты, труба, не столь дороги. при чем герметик был, а жидкие гвозди подогнал друг, так, как о качестве клеющих смесей голову не грел, принял от него дар и использовал.

Вложение 229050

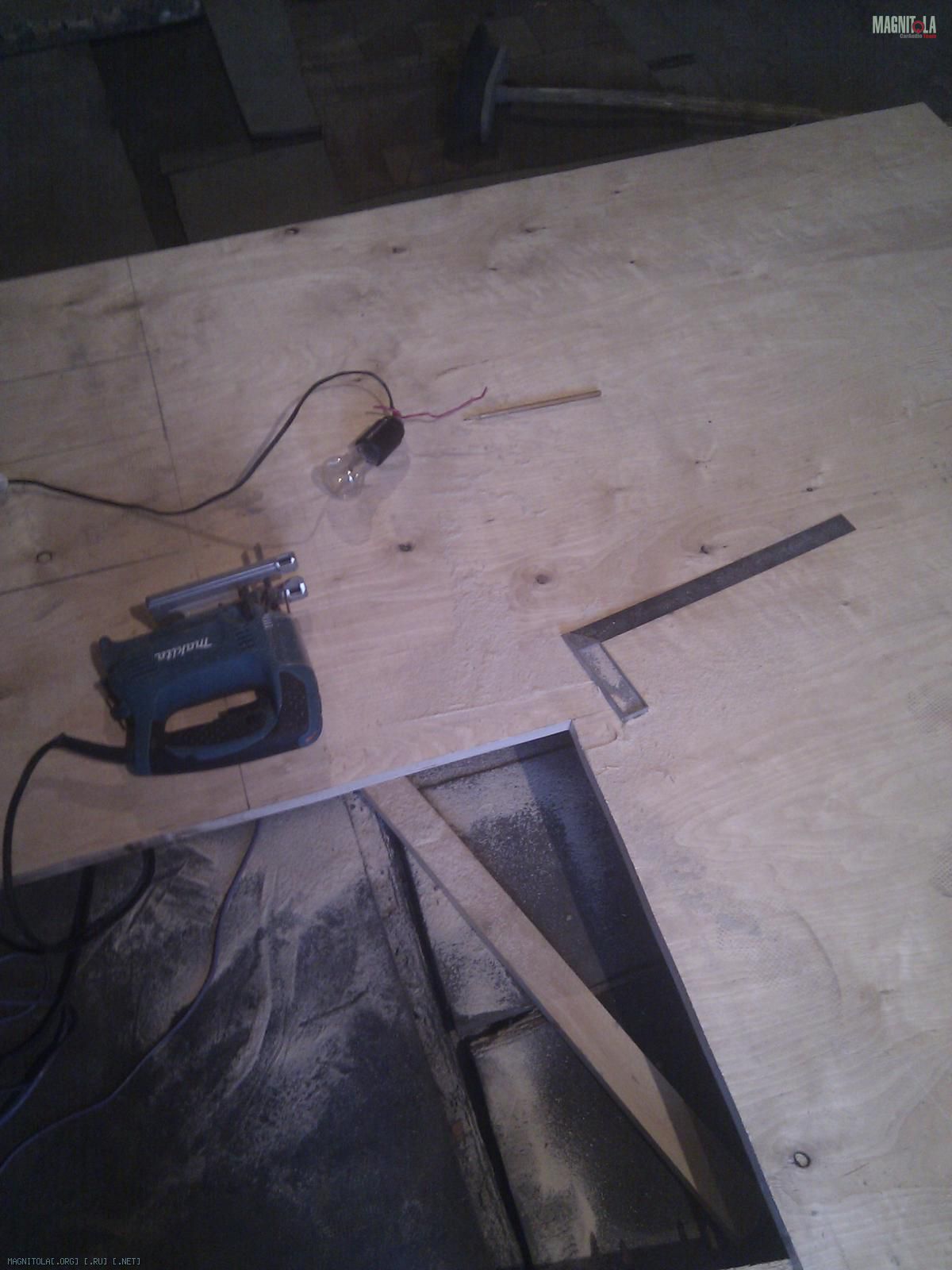

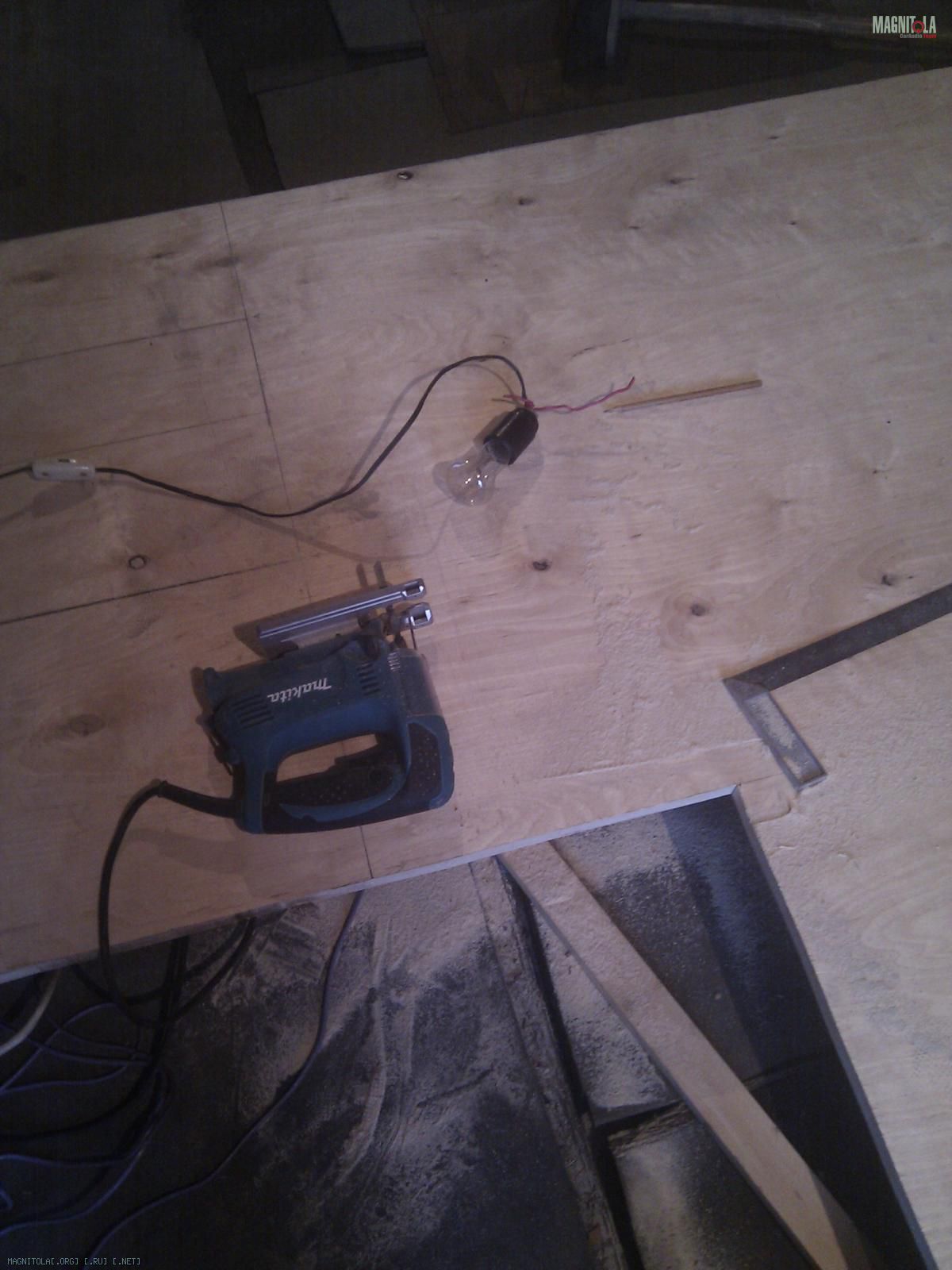

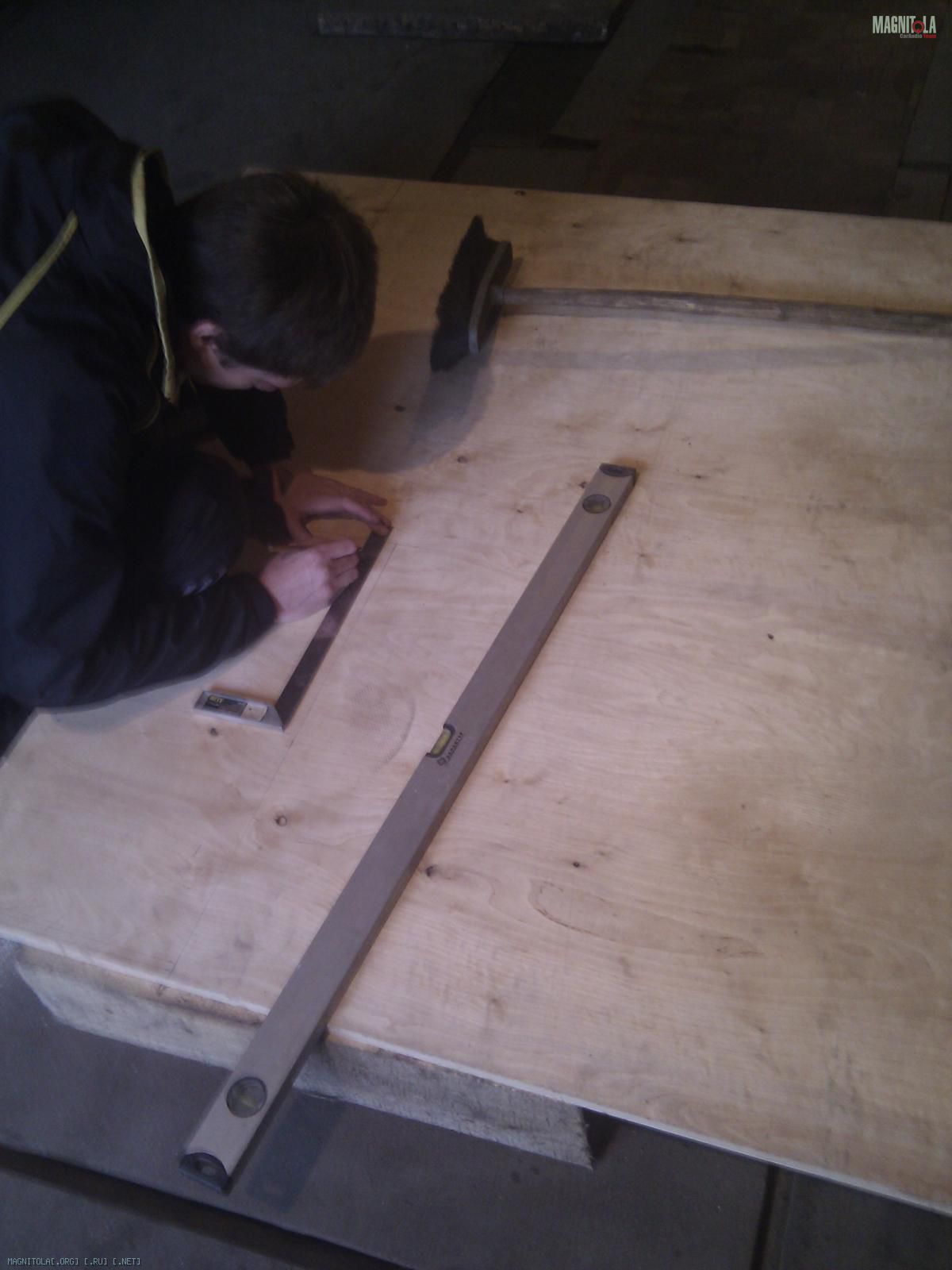

Разметка и распилка самая сложная и кропатливая работа, так как, что бы ровно отрезать, без волн, электро лобзиком. надо иметь снаровку.

Вложение 229052Вложение 229056Вложение 229058Вложение 229060

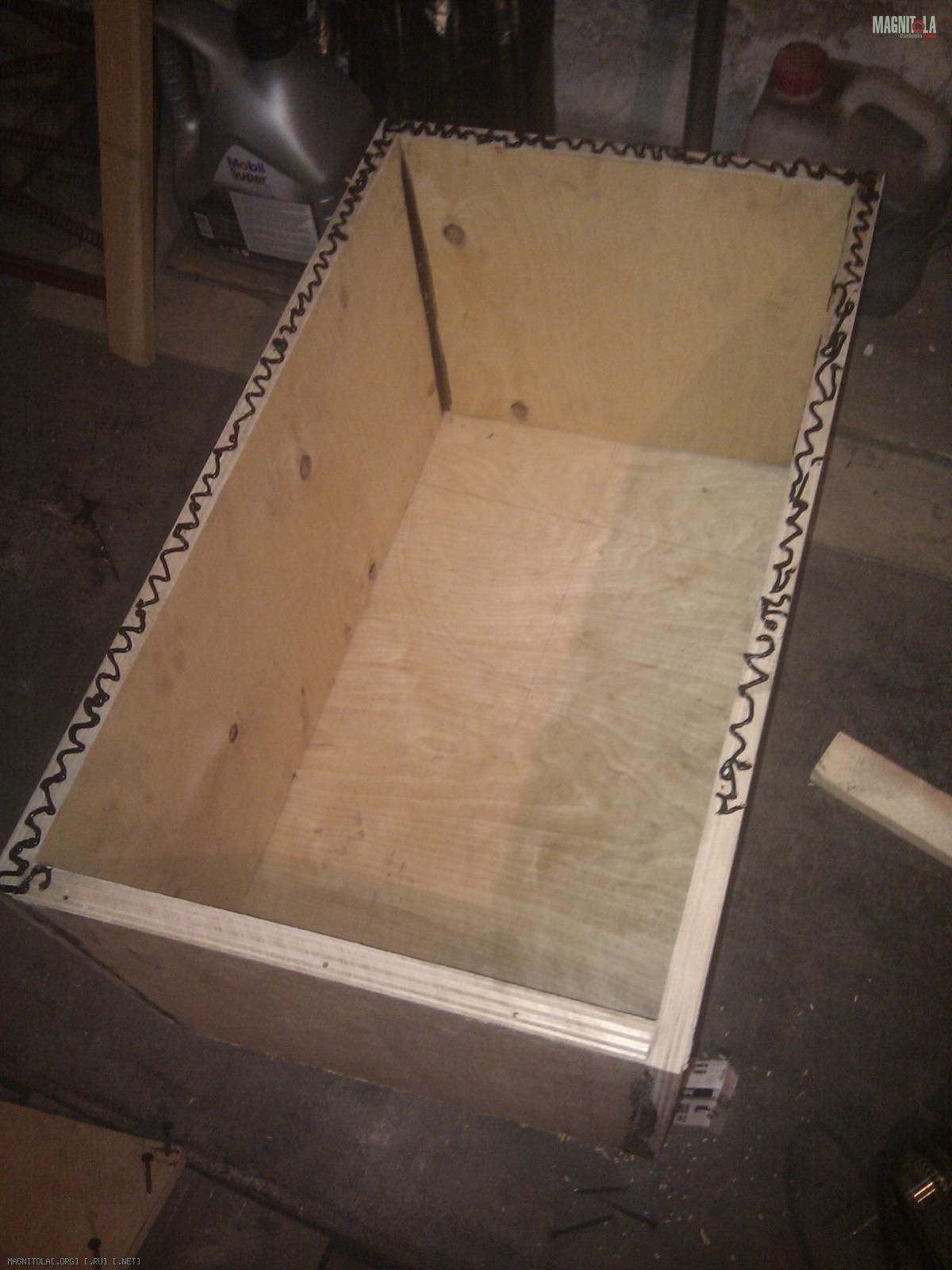

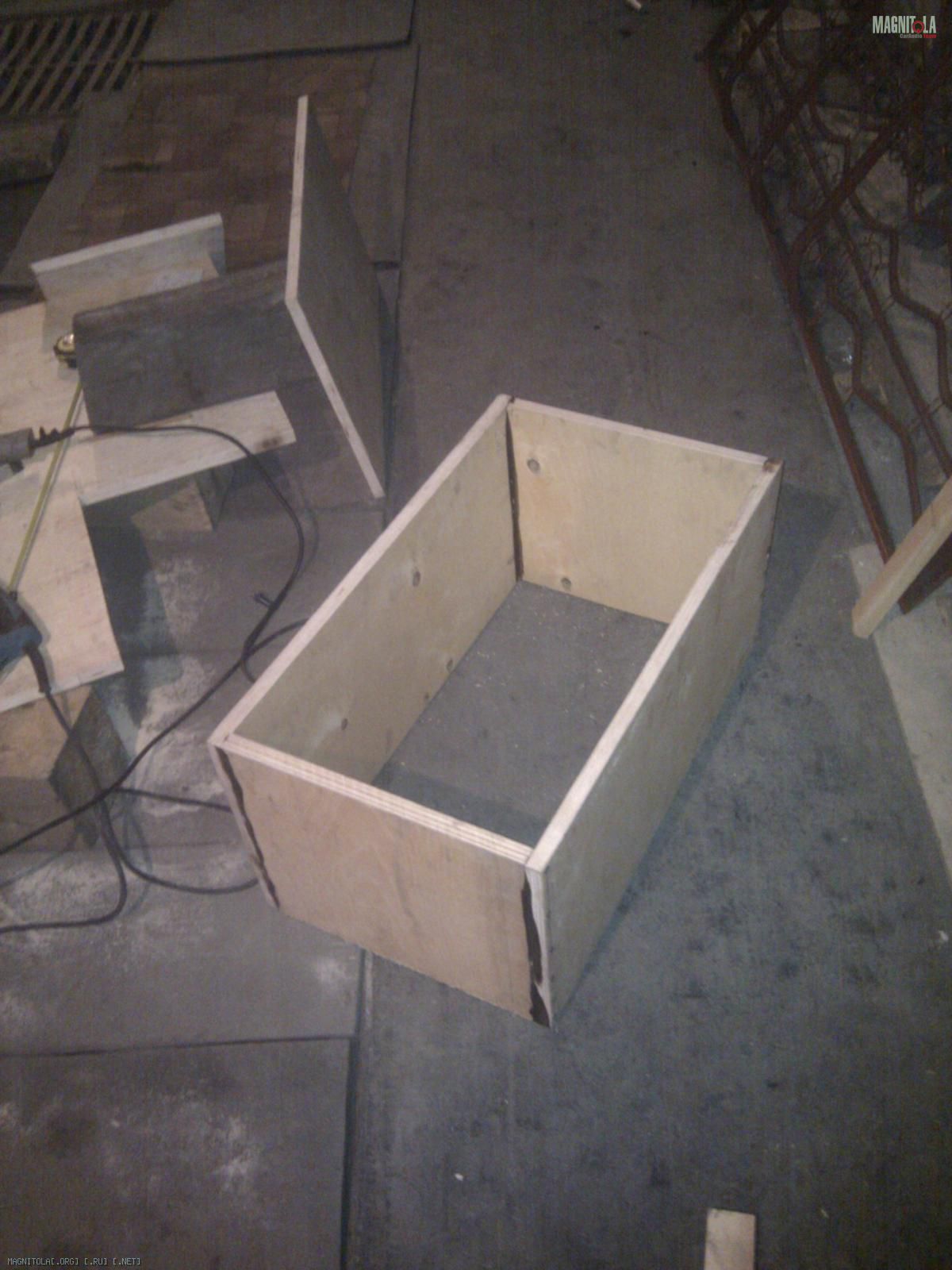

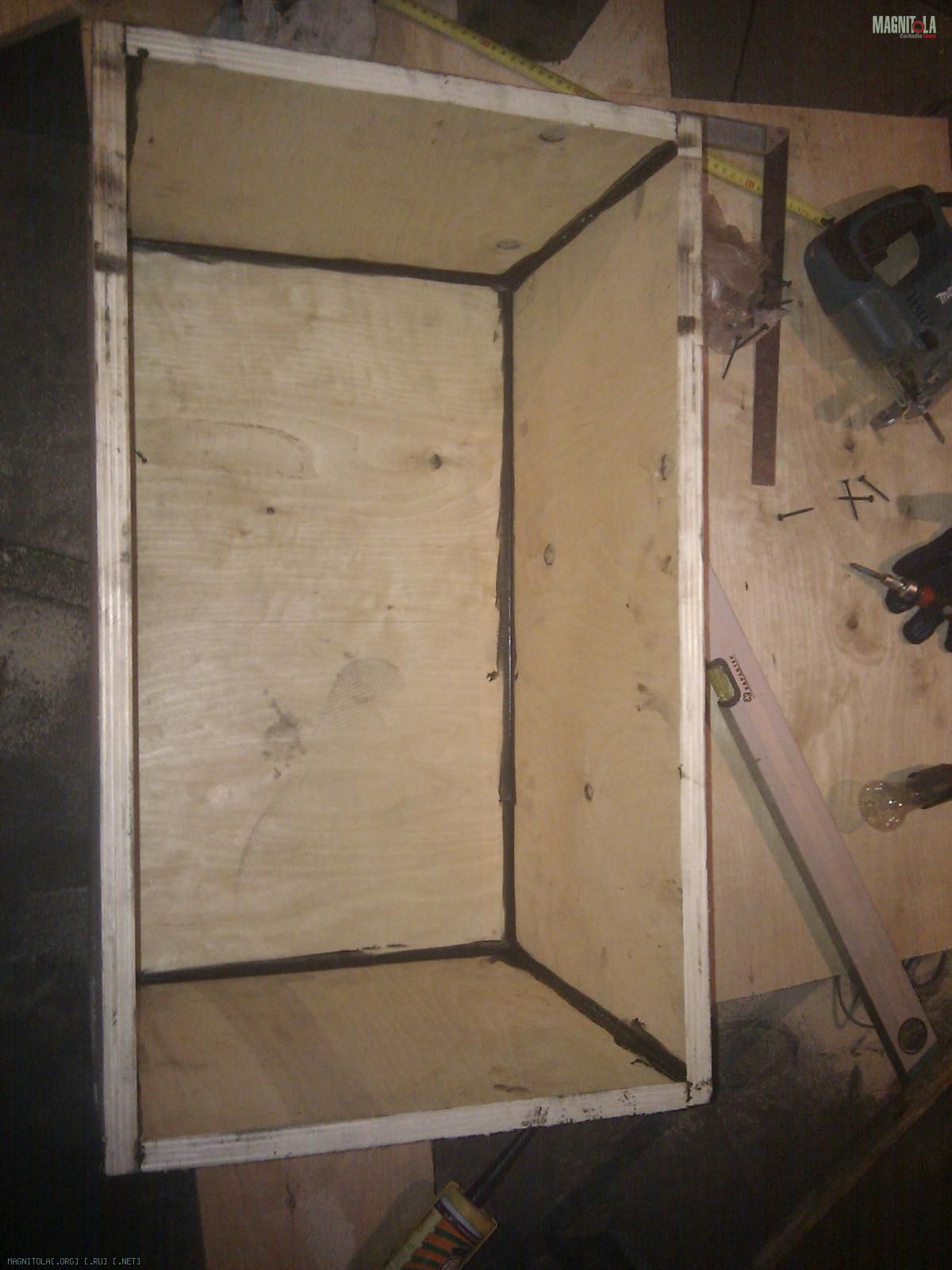

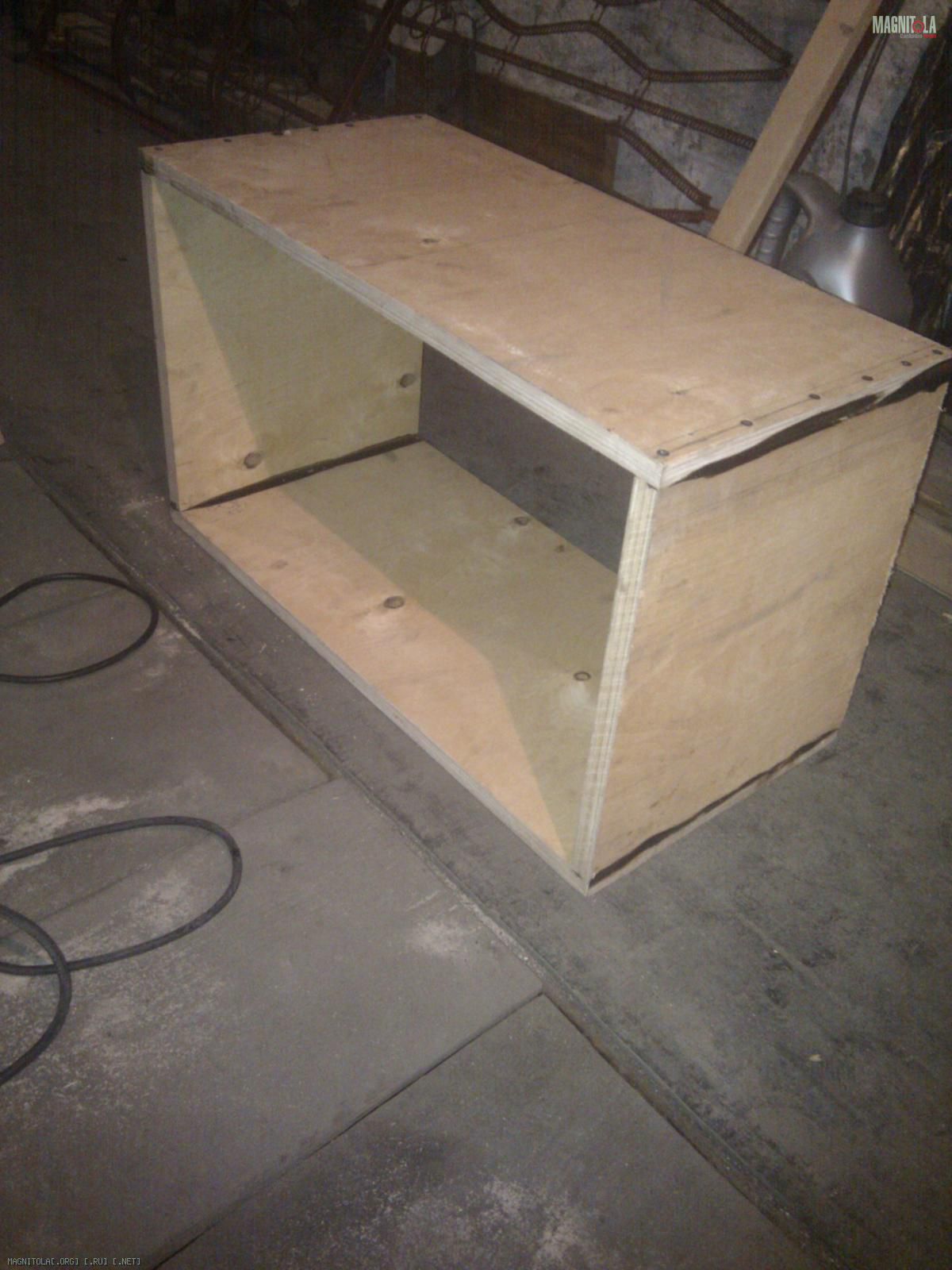

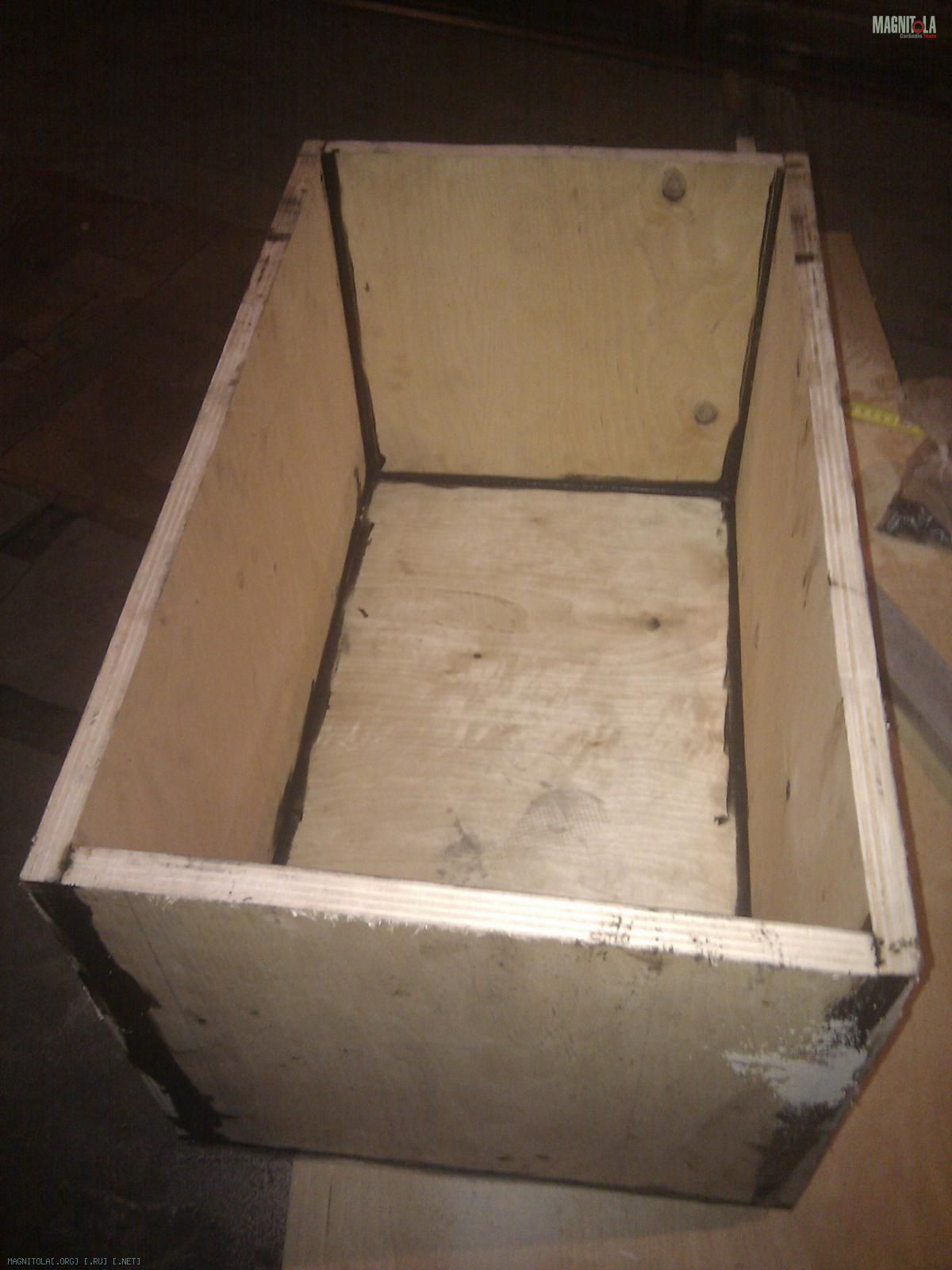

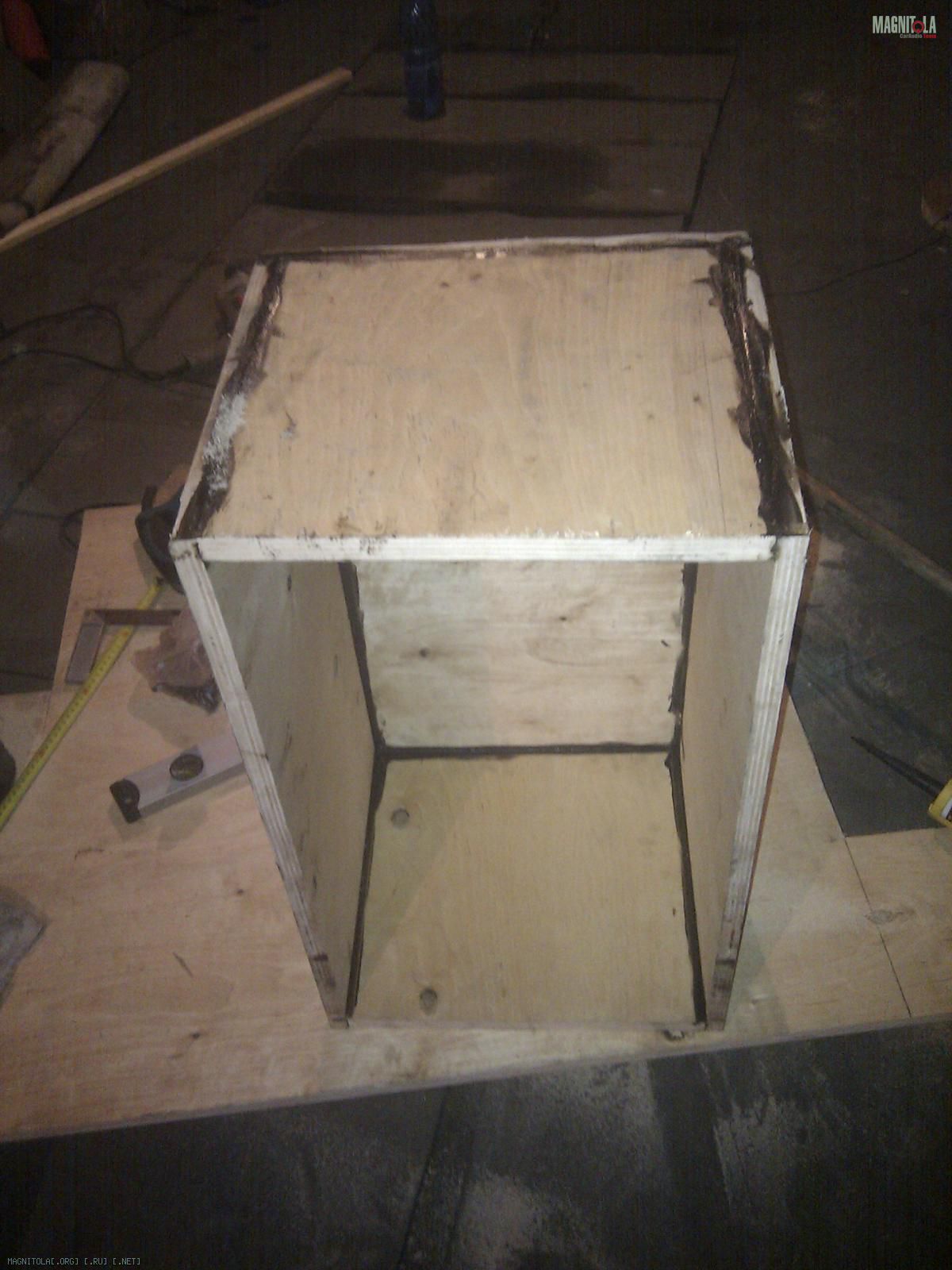

Дальше проще. разрезал, скрутил саморезами с шагом 50мм, промазав стыки герметиком.

Вложение 229068Вложение 229070Вложение 229072Вложение 229074Вложение 229076Вложение 229078

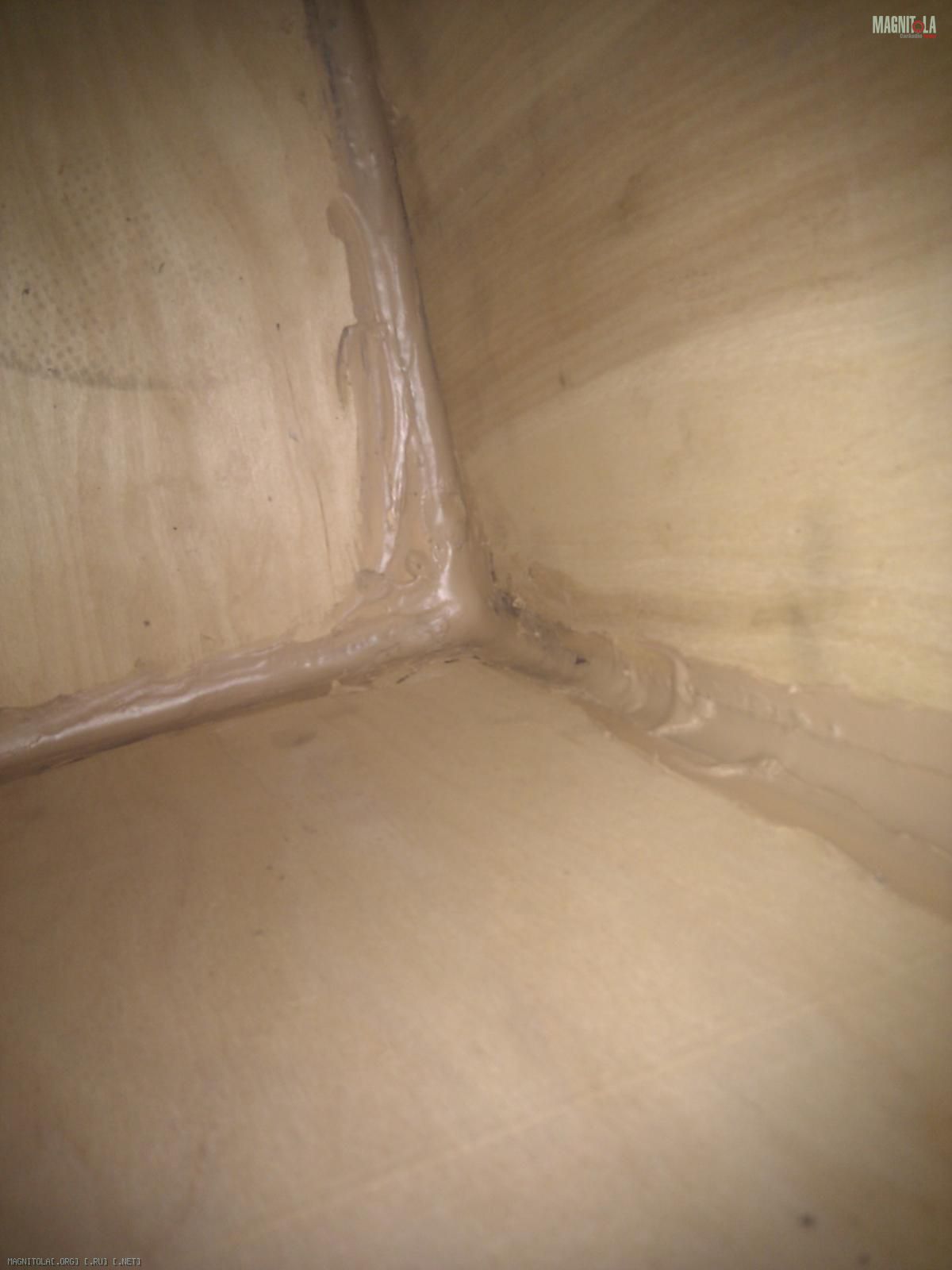

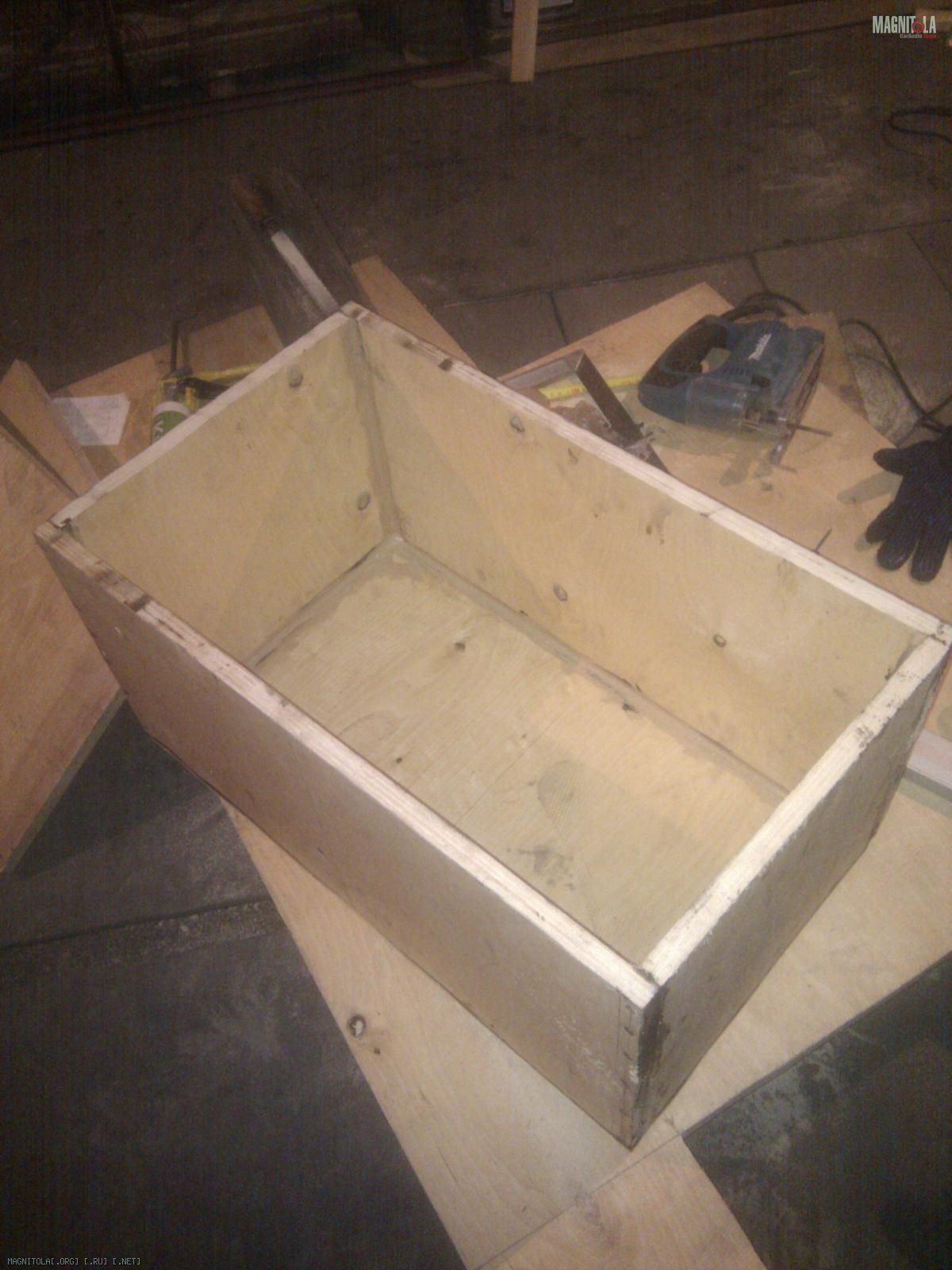

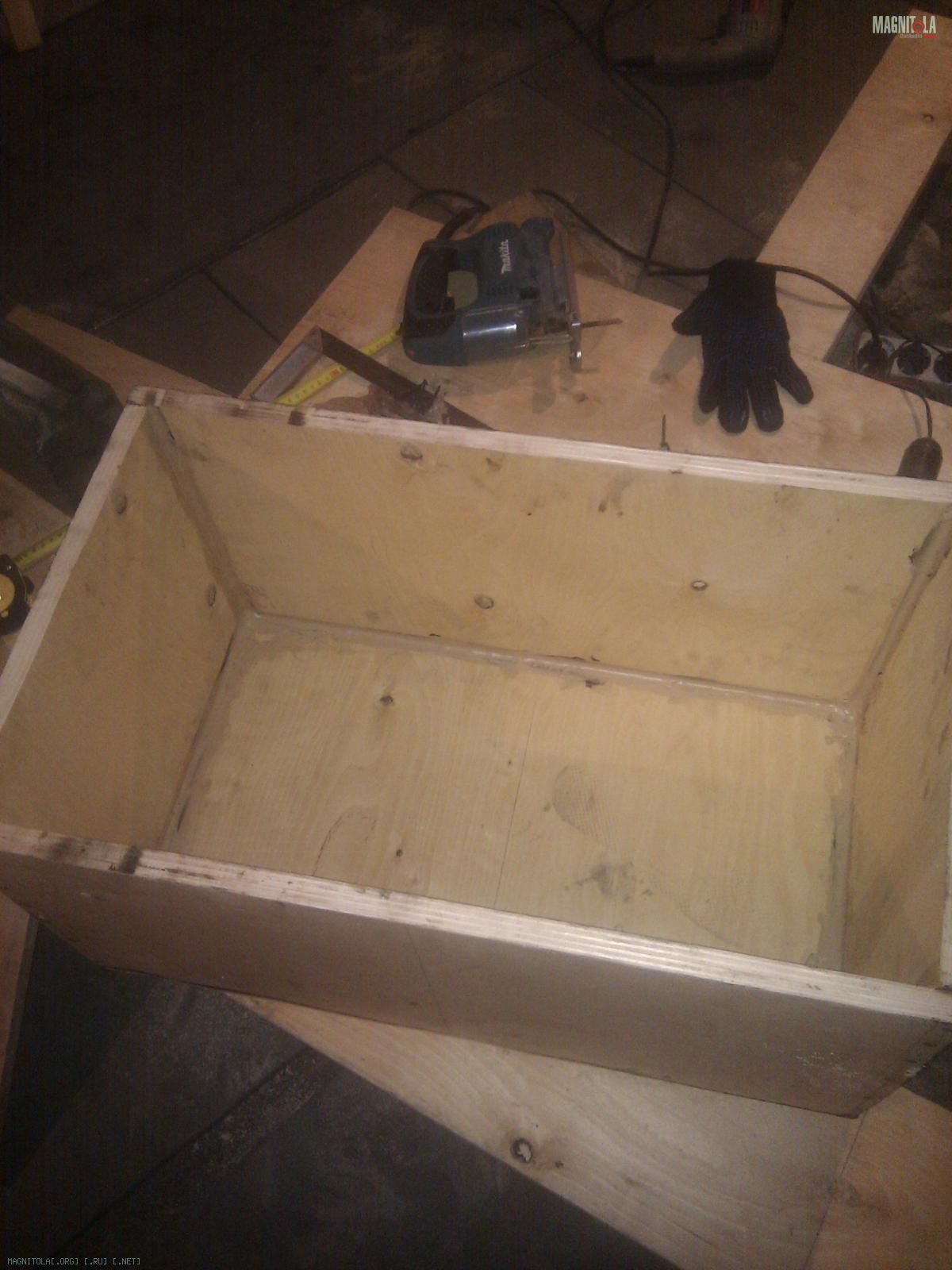

После, промазал снутри все углы гвоздями.

Вложение 229080Вложение 229082Вложение 229084
Ну и потом, всё оставил сохнуть в гараже на ночь.

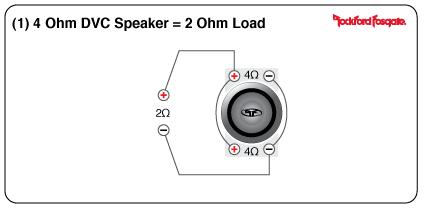

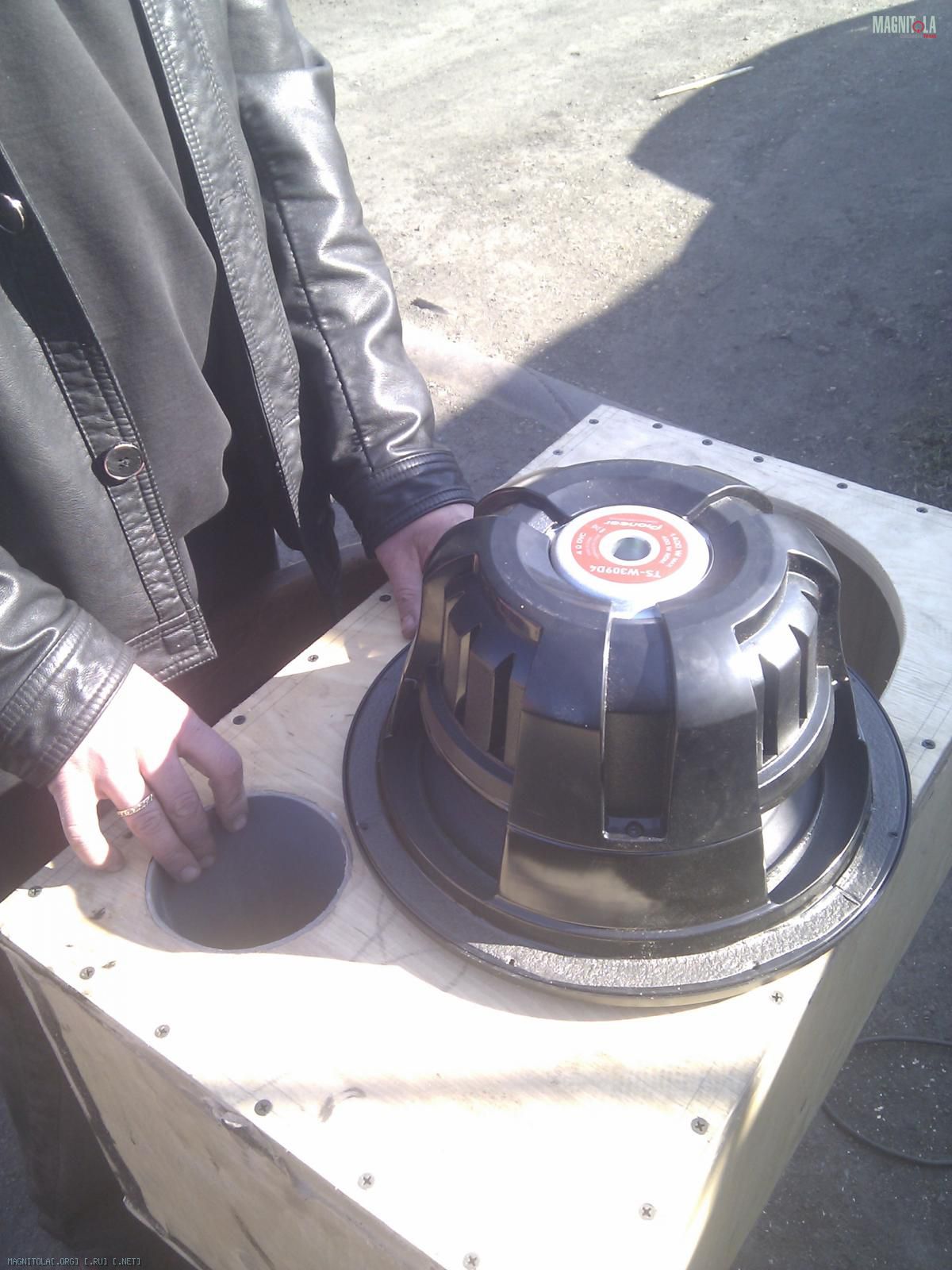

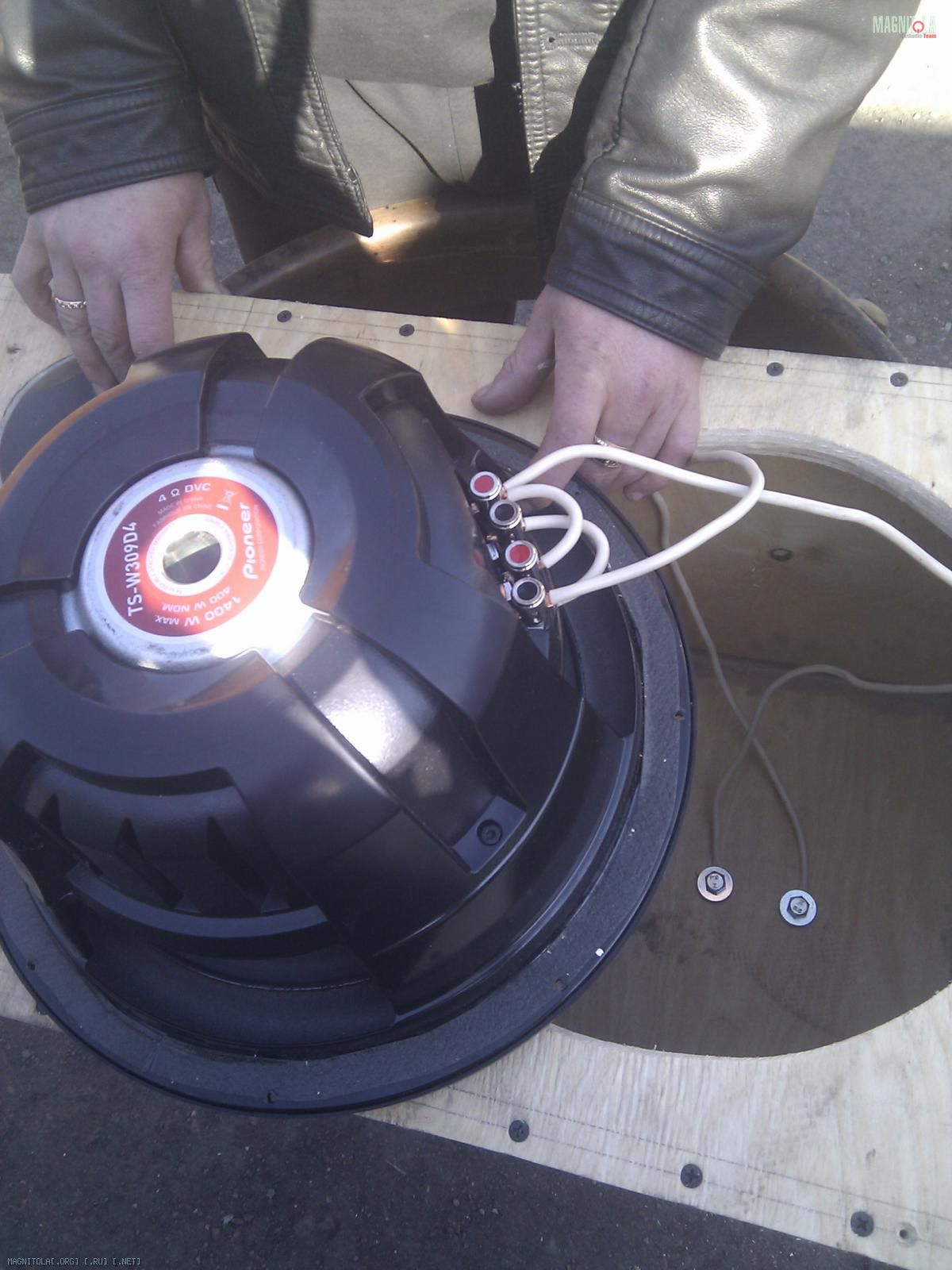

на следующий день, высверлил две дырки под ФИ и Дин, и две дырки под два болта на 8 под клеммы, примотав к ним провода, воляющиеся в гараже, пвх 1х6 и их же к дину, дин двух катушечный, но вывода сделал два, параллельно в 2 ома.

Вложение 229086Вложение 229088Вложение 229046


В принципе это все было лишь экспериментом и заморачиваться я сильно не хотел, но как оказалось, результат привысил все ожидания, качество сборки на мой взгляд вообще качественное и отличное, радующее глаз. Всё делалось на веселе и с хорошим настроением в компании друзей, которые подходили в течении дня и вносили свою лепту, кто почертил, кто покрутил, кто посверлил, кто просто подержал. Относительно сборки прошлого ящика, который делал в основном один, и очень крапотливо, этот же я делал по раздолбайски, не напрягаясь за мелочи и результат получился, просто великолепным. После всего, подключил и прослушал.

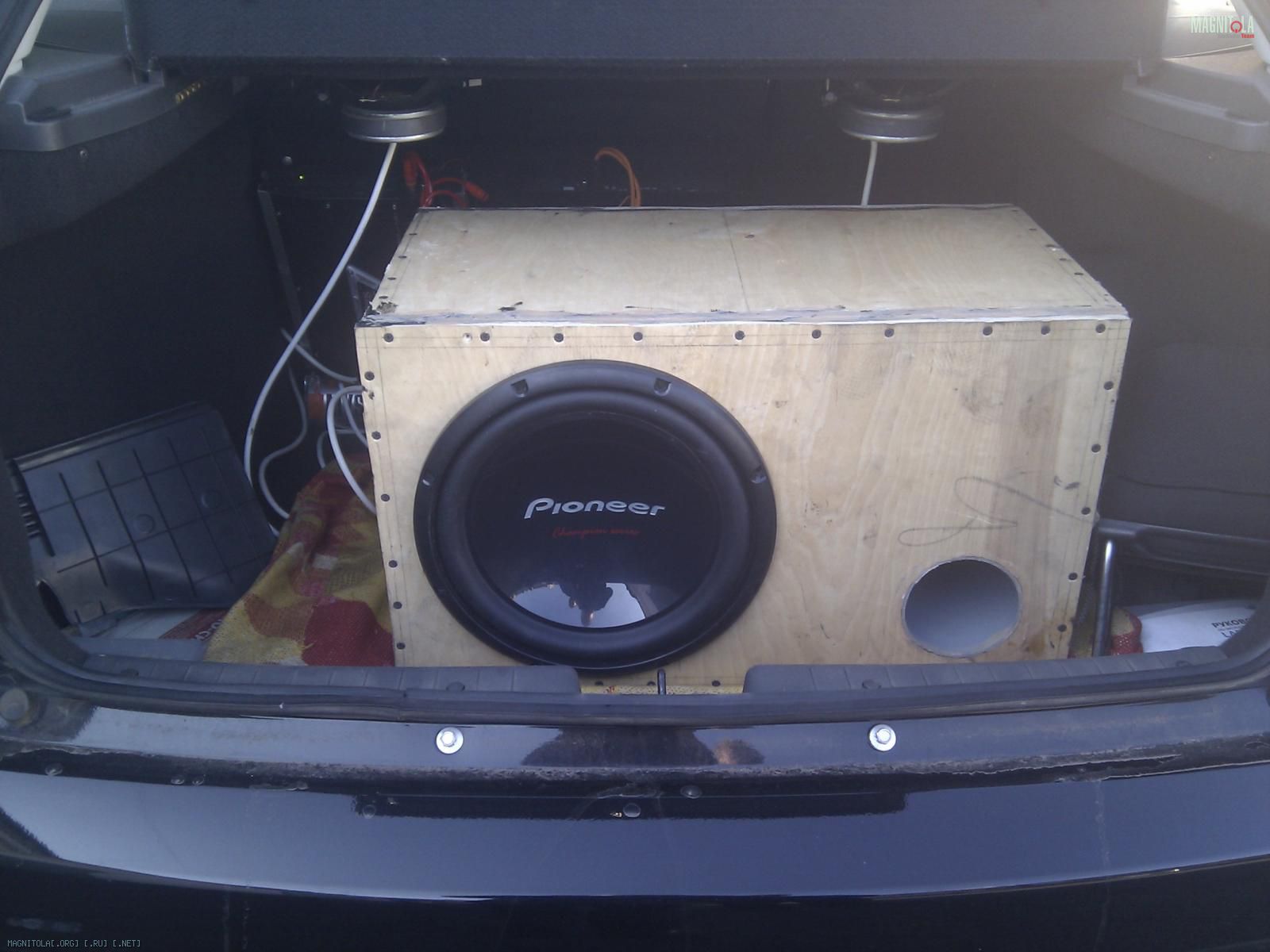

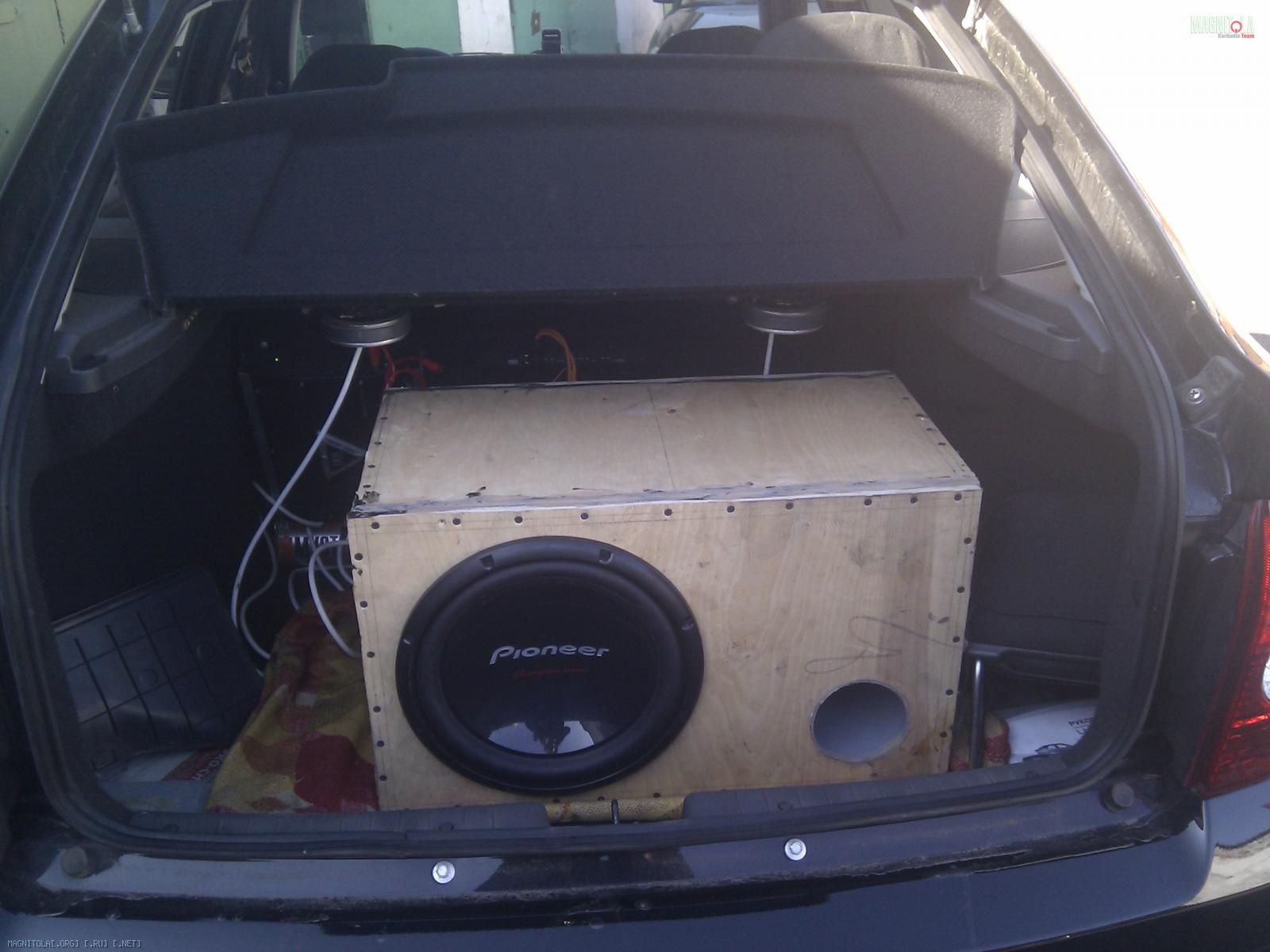

Вложение 229090Вложение 229092


Результат ошеламил, бас очень красивый, глубокий, низкий, прям по моему вкусу. Фигли, делал для себя ж.
Всем советую освоить JBL ss, это очень легко, займет не так много времени. И рекомендую почитать статью DD.

Ну вот и всё, если, кому, что интересно - спрашивайте, отвечу всем.

Не знаю как другие, но я фоток не вижу.

Уже видно :)

Цитата:

---

Сообщение от Tim635

Не знаю как другие, но я фоток не вижу.

---

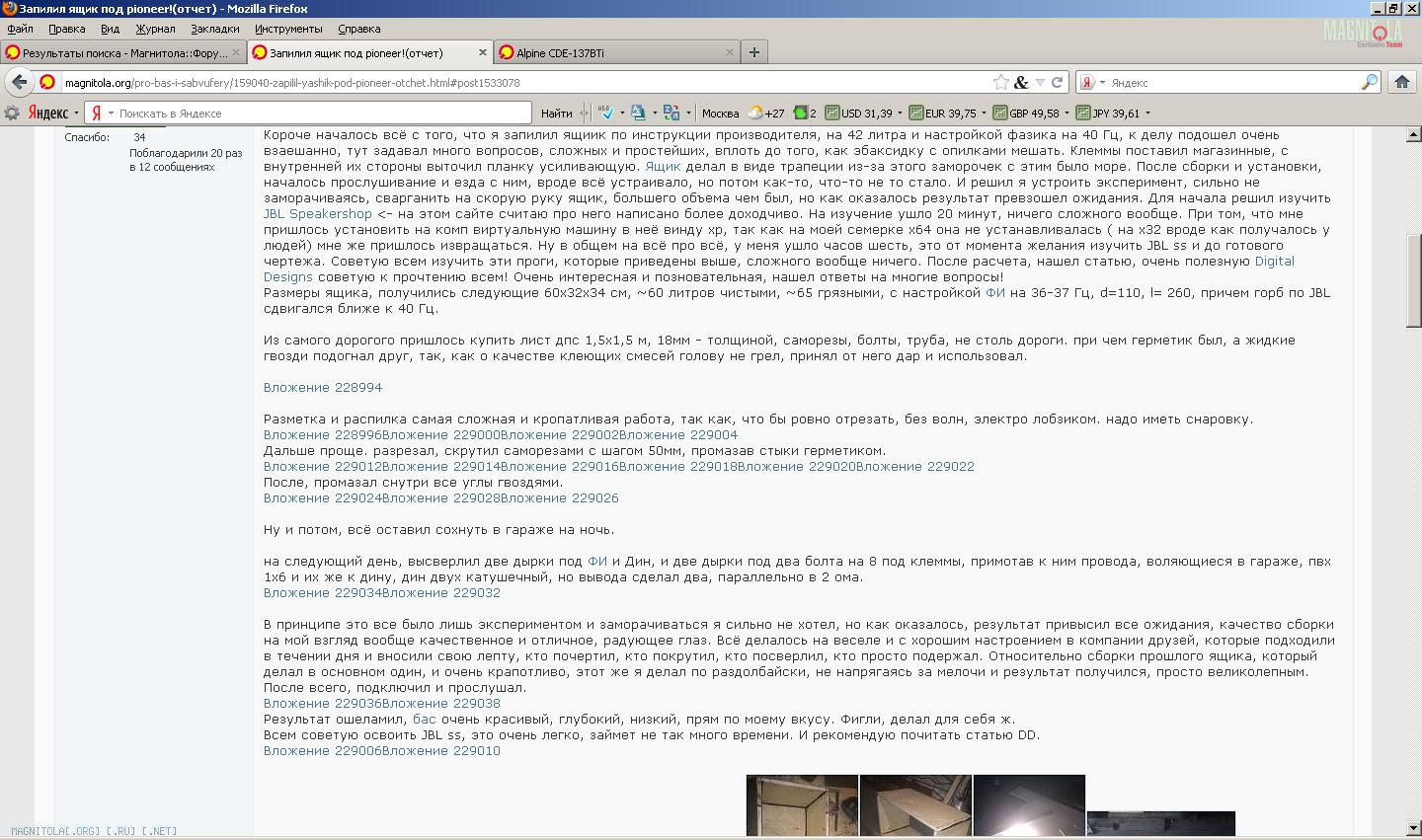

Это какой-то гон. В редакторе, при создании темы, все фото идут по порядку в тексте.

Теперь вижу, но не все
Вложение 229104

Ну как поправил - так уж поправил )))

---------- Сообщение добавлено 20.05.2012 в 22:36 ----------

Видно все фото ? При загрузке ошибка автора, нужно было пометить галочкой и нажать " Вставить в текст " .

Цитата:

---

Сообщение от хоттабыч

Видно все фото ?

---

Да видно все, видно :)

Ну всё, вроде всё отредактировал, щас нормально всё смотрится.

не хилый ящик - багажник пропал - нормуль короче вышло.

Тоже предстоит делать короб под сабик, но у меня саб на 150W, не знаю как выбирать толщину фанеры=( И какой ящик делать ФИ или ЗЯ, слушаю больше электронную музыку и рокешник, посоветый. Обязательно ли делать клемы на корпусе саба? у меня усь будет прям на корпусе саба закреплён и провода там 50см всего...
