Надо схему подключения саба.

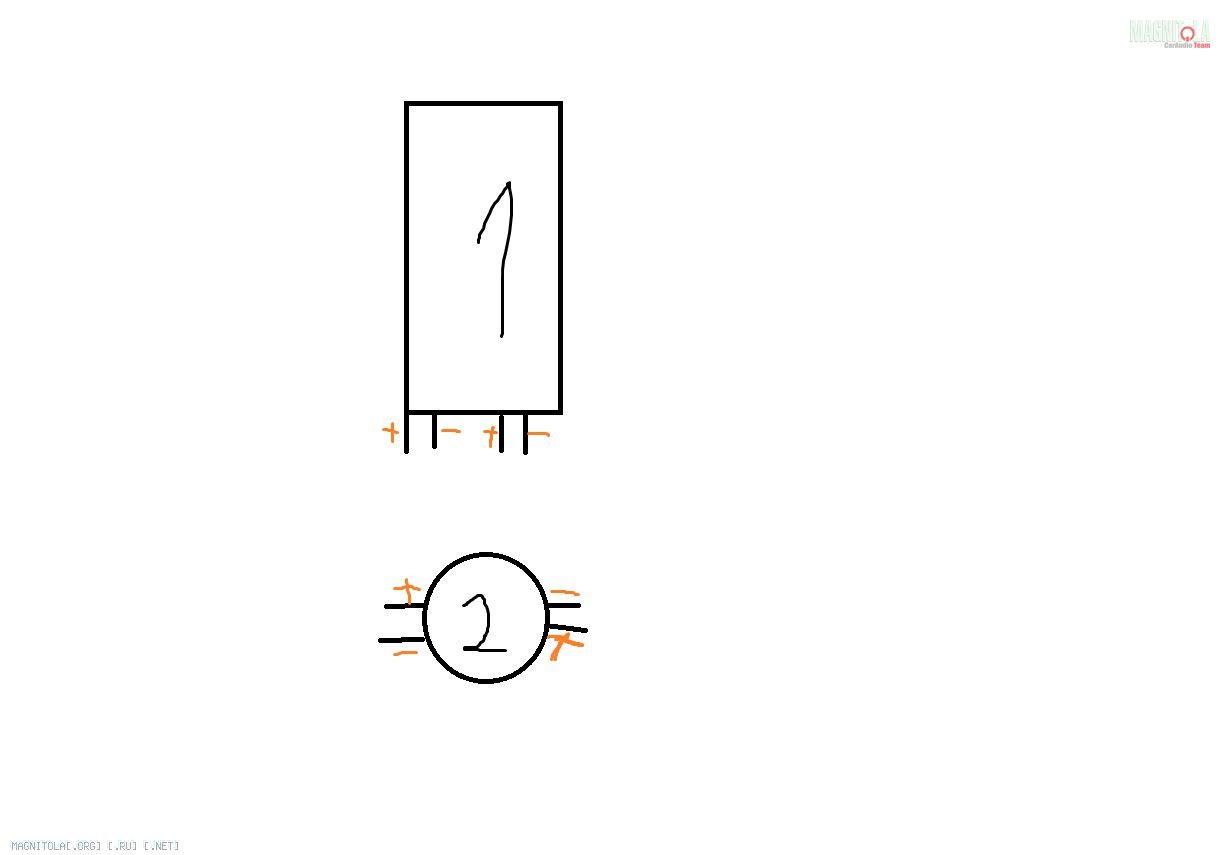

Ребят помогите подключить динамик к усилителю на 2 ома дорисуйте схему у меня на фото. Вложение 308670
Извините не правильно оформил !
динамик Ural AS-D12.3 и усилитель Ground Zero gzta 1.800DX

Ural AS-D12.3
Типоразмер 12 дюймов
Мощность (номин./макс.) -/800 Вт
Чувствительность 92 дБ/Вт/м
Номинальное сопротивление 2х4 Ом
Параметры Тиле-Смолла (Fs/Qts/Vas) 29,5 Гц/0,43/46,15 л
Рекомендуемое производителем акустическое оформление: закрытый корпус,
Установочная глубина: 150 мм

Ground Zero GZTA 1.800DX
Характеристики:
Мощность RMS 4 Ом, Вт: 350
Мощность RMS 2 Ом, Вт: 550
Мощность RMS 1 Ом, Вт: 850
Мощность RMS 2 Ом/Linkmode, Вт: 1700
Частотный диапазон, Гц: 10 - 250
Соотношение сигнал/шум, дБ: > 70
КНИ, %: < 0,2
Фильтр НЧ, Гц: 30 - 250
Subsonic, Гц: 10 - 50
Bass boost, дБ: 0 - 12 для 45 Гц
Размеры, см: 30,2 x 4,9 x 23

на рисунок правой кнопкой мыши тыкаешь и сохраняешь, потом в паинте дорисовываешь и скидываешь сюда.

Подключение сабвуфера

Ну не умею я на рисунке на странице рисовать)))

Цитата:

---

Сообщение от Флекс 71**

Ну не умею я на рисунке на странице рисовать

---

Нужно скопировать изображение, или сделать скрин, потом дорисовать. Притом никого не волнует, умеете ли вы рисовать и как это получится ! )))

Цитата:

---

Сообщение от karendj

Ребят помогите подключить динамик к усилителю на 4 ома дорисуйте схему у меня на фото.

---

Неплохо бы и названия напечатать. Иногда компоненты не дружат .

Поправил тему.

Цитата:

---

Сообщение от karendj

Номинальное сопротивление 2х4 Ом

---

Вложение 308730

Цитата:

---

Сообщение от хоттабыч

умеете ли вы рисовать

---

Волшебник Хоттабыч.Мы как будто одного возраста примерно.Можно на ТЫ.

Это я от имени задающего вопрос :)

хоттабыч, пасибо)) ещё вопросик, не чего если у меня на усилители два + и - ?

Цитата:

---

Сообщение от karendj

не чего если у меня на усилители два + и -

---

Нормально. Они одинаковые в данном случае :оба плюса между собой и оба минуса.

Почитать : моноблок
