Как подключить активный саб.

Знающие люди подскажите.
Задумал установить саб Kicx ICQ-300BA активный
Вложение 315038
необходимо соеденить с магнитолой Pioneer DEH-50UB (магнитола имеет функцию упраления сабвуфером)
http://www.pioneer-r...-50UB/page.html

Вложение 315040
Вложение 315042

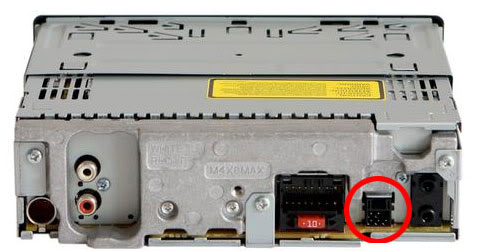

красным отмечен выход усб(не обращайте внимание, таков исходник картинки)

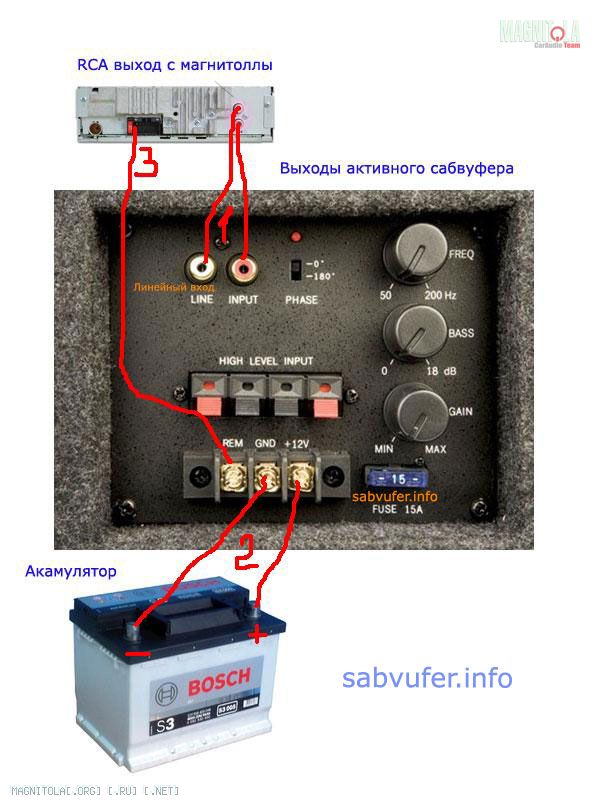

нашел даже схему и статью но куда в магнитолу пихать этот кабель №3
Вложение 315044

Собственно вопросы. Как видно на задней панели магнитолы есть 2 выходы тюльпана. Их соединяю кабелем (приобритен уже) с сабом.
В сабе есть штырь "REM" это для подключения управления с сабом. Дак вот я не понял где с этой магнитолы взять этот выход???
Или магнитола регулирует (управляет сабом) по средствам выхода с тюльпанов. т.е. магнитола когда уменьшаешь громкость сабвуфера на магнитоле, то ослабляется сигнал, или меняшь фазу то все это происходит внутри магнитолы и выдается на тюльпаны обработанным.
1) Откуда(с какой клемы) взять провод №3?

И еще как прочитал когда тянешь питание с аккамулятора то надо поставить предохранитель в 30-см. Где его купить, на сколько ампер поставить, на каком растоянии, можно ли выйти из положения подручными средствами( нет возможности приобрести географически). И предохранитель который в сабе не канает?(см. картинку)

Какое сечение кабеля надо на плюс от аккамулятора?

Цитата:

---

Сообщение от kokika

Откуда(с какой клемы) взять провод №3?

---

Сине-белый провод ГУ.
Предохранитель для защиты проводки от АКБ до саба.Подключи любой флажковый рядом с АКБ.Лучше конечно колба.

Цитата:

---

Сообщение от kokika

Или магнитола регулирует (управляет сабом) по средствам выхода с тюльпанов. т.е. магнитола когда уменьшаешь громкость сабвуфера на магнитоле, то ослабляется сигнал, или меняшь фазу то все это происходит внутри магнитолы и выдается на тюльпаны обработанным.

---

Да, не забудь переключить линейный выход в режим сабвуфера.

Цитата:

---

Сообщение от kokika

Какое сечение кабеля надо на плюс от акамулятора?

---

Через всю машину ? Квадратов 6-8 хватит, если потом не будешь ставить мощнее усилитель.

Цитата:

---

Сообщение от kokika

Дак вот я не понял где с этой магнитолы взять этот выход???

---

Туда вставляется разъём с проводами питания и коммутации ГУ .

---------- Сообщение добавлено 10.12.2012 в 20:39 ----------


kokika, тему хорошо оформил, но фото нужно грузить на форум ! Спасибо !

Для корректной регулировки(смотри описание ГУ надо войти в инженерное меню и переключить линейку в режим саба,осущетвляется кнопкой серж при выключенном ГУ и далее по меню на режимы,по описанию найдешь SW1./2-регулировка по уровню и все получится.,

---------- Сообщение добавлено 11.12.2012 в 00:25 ----------

В пионерах либо синий,либо синий белый идет на ремот(в некоторых моделях их могут быть два-один на антенну,работающий в режиме радио,другой всегда).,

вопрос на сколько ампер предохраниетль. как я знаю складывается сумма всех предохраниетелей,значит здесь требуется 15-20?или я в чем то ошибаюсь?

Цитата:

---

Сообщение от ручник

значит здесь

---

Где ?

Цитата:

---

Сообщение от kokika

Какое сечение кабеля надо на плюс от аккамулятора?

---

Только для сабвуфера ( акт) ?

Цитата:

---

Сообщение от хоттабыч

Сообщение от ручник
значит здесь
Где ?

---

в данной теме.

ведь питаться будет только усилитель.так на сколько колбу с предохранителем ставить?

Цитата:

---

Сообщение от ручник

так на сколько колбу с предохранителем ставить?

---

Это в зависимости от сечения провода. На самом агрегате уже есть предохранитель, значит после акб ставим на плюсовом проводе .
