Помогите с подключением

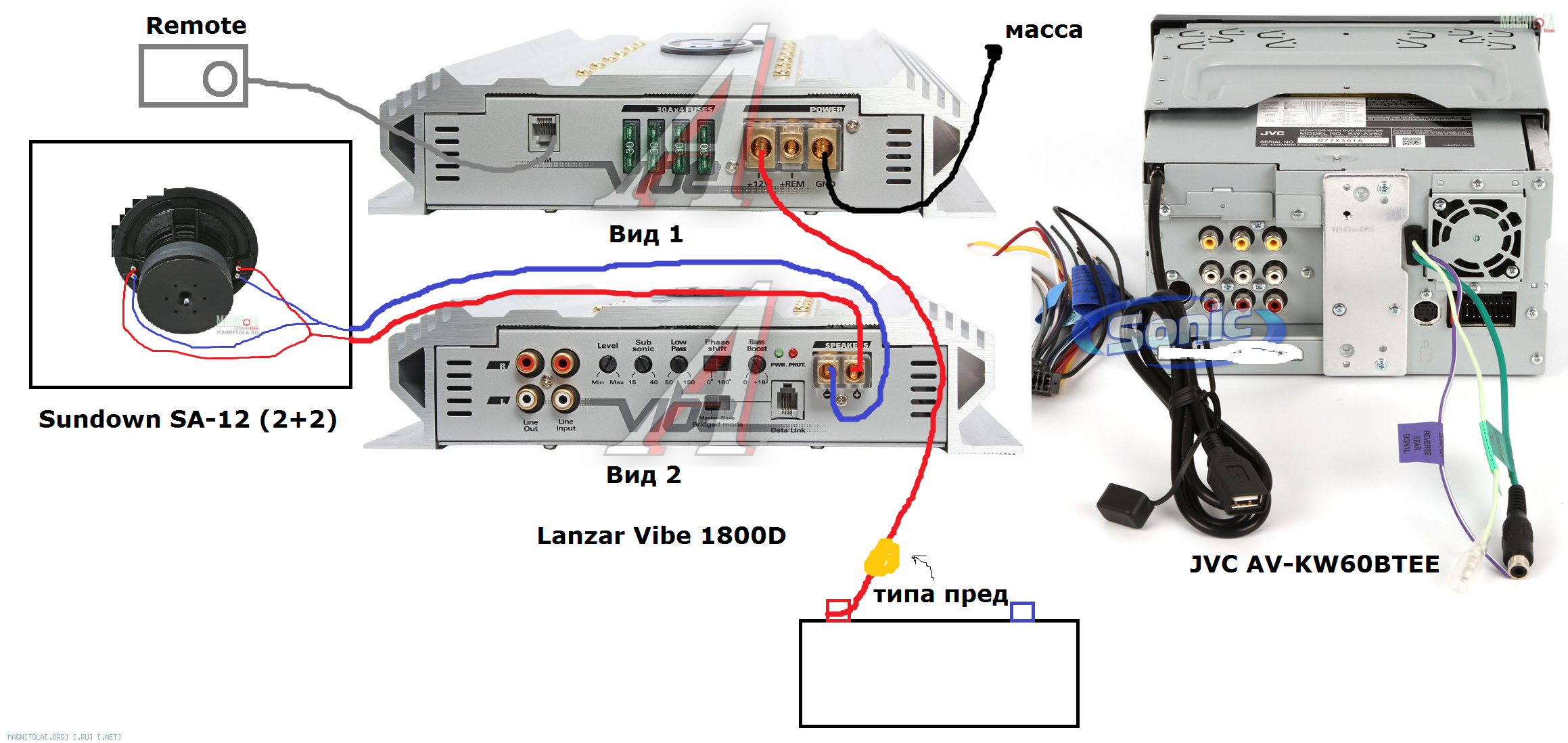

Приветствую. Играть должно в 1 Ом. Я составил схему подключения так как я это понимаю.
Проверьте, пожалуйста, и подскажите (если есть возможность подрисуйте)
как подключить межблоки, куда должен идти Rem от усилка и что где как выставить на усилителе.

Ну и если не трудно объясните зачем нужны провода из магнитолы (фиолетовый, белый и зеленый), просто
весь это комплект я только заказал(все в пути), а провода хочу сейчас провести, пока есть время.



Вложение 331440

Rem от усилка идет к ГУ. На одном из проводов там должен появляться + при включении ГУ. Он должен быть подписан. Если я правильно понял то через усь будет играть только Саб, а остальное от штатных усей ГУ ? Если на голове справа разъем для подключения видеокамеры заднего хода, то один из проводов для ее включения (может использоваться). А вот тюльпаны-мамы на ГУ на фото не читаются (у меня) по этому сказать куда межблок - не могу.

Цитата:

---

Сообщение от serg_rom

Rem от усилка идет к ГУ.

---

Rem от усилка к ГУ это что за провод? Что на концах?

Цитата:

---

Сообщение от serg_rom

Если я правильно понял то через усь будет играть только Саб, а остальное от штатных усей ГУ ?

---

Да, это моноблок

Цитата:

---

Сообщение от serg_rom

А вот тюльпаны-мамы на ГУ на фото не читаются (у меня) по этому сказать куда межблок - не могу.

---

К сожалению, более детальной фотки в интернете не нашел

На усилителе правая пара вход, с гу - смотри мануал - там должен быть обозначен сабовый выход, конечно можно на усе разрулить всё, но на гу будет громкость именно сабового канала.

Цитата:

---

Сообщение от Alex_Miro

куда должен идти Rem от усилка

---

А почему у тебя на колодке ремоут ? Он же между массой и плюсом питания, или это выносной пуль подключается туда ? На гу обычно сине-белый провод, но опять же смотри инструкцию по гу.

Цитата:

---

Сообщение от Alex_Miro

я только заказал(все в пути)

---

Ищи в сети мануал.

Уровень по середине пока что, сабсоник влево полностью, фильтр ну где то на 50-60 ( что за миды ? ), фазу не трогай, бассбуст на ноль. Но и на гу придутся настраивать !

---------- Сообщение добавлено 19.01.2013 в 23:27 ----------

Цитата:

---

Сообщение от Alex_Miro

Rem от усилка к ГУ это тоже межблок(я имею ввиду два тюлпана на концах)?

---

НЕТ ! Обычно с межблоком в связке просто один проводок.

Цитата:

---

Сообщение от хоттабыч

А почему у тебя на колодке ремоут ? Он же между массой и плюсом питания, или это выносной пуль подключается туда ?

---

Не совсем понял, но да в комплекте есть выносной пульт

Цитата:

---

Сообщение от хоттабыч

Уровень по середине пока что, сабсоник влево полностью, фильтр ну где то на 50-60 ( что за миды ? ), фазу не трогай, бассбуст на ноль. Но и на гу придутся настраивать !

---

Все кроме того, что есть на схеме пока штатное

У меня такое же гу. Вообщем зеленый тюльпан на саб, в той же связке для автоматического включения камеры и для питания с ручника, мол картинки и видео можно смотреть только во время включения ручника. А rem ищи в ISo он там как и везде практически синий с белой полоской.

JVC KW-AV60BTEE тут есть мануал.

Цитата:

---

Сообщение от vasiliy19

Вообщем зеленый тюльпан на саб

---

???
