У меня усь ALPINE PDX V9, на нем есть гнездо для подключения дистанционного регулятора. Прошу кто в курсе или может померять- номинал переменного сопротивления и на каких контактах висит. От E.O.S не подходит по распиновке. Выручайте кто решал эту прблемку.Подойдет наверно от любого альпа.

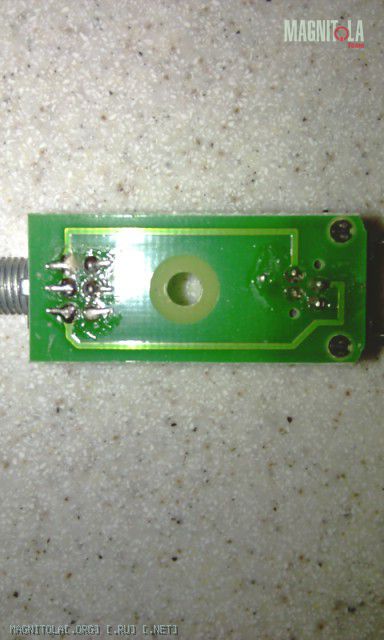

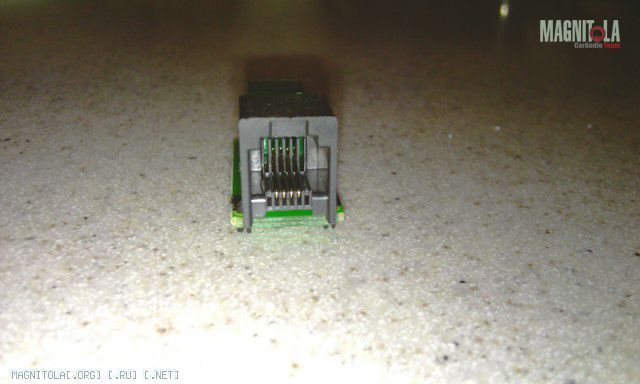

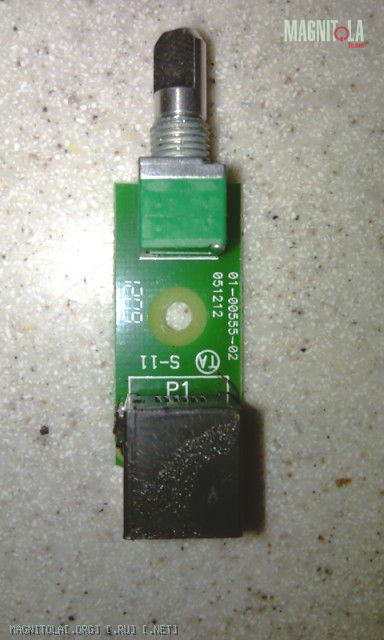

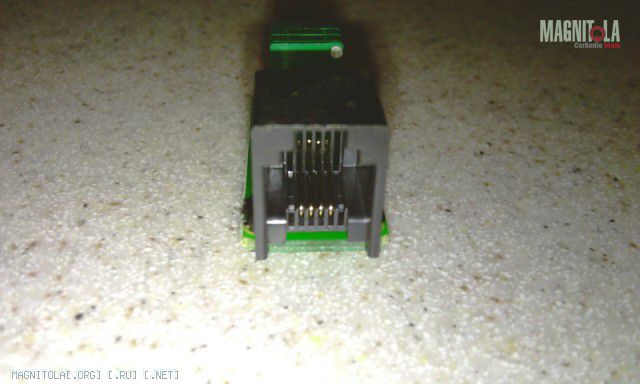

Вложение 343788Вложение 343790Вложение 343792Вложение 343796 Это штатный регулятор RUX-KNOB, номинал сопротивления 20 кОм, подсоединён между 1-м и 2-м (слева направо) из использующихся контактов (на фото видно, что из 6-ти используются средние 4-е, точнее 3-й и 4-й тоже "пустышки")
IlSan, Спасибо огромное, завтра сотворю.
Незачто! Забыл написать, используй сопротивления групп "А" или "В" (буквы русские), "В" — обратно-логарифмический, будет самое то, т.к. при регулировке уровня басового канала основное изменение происходит в первой трети поворота регулятора или может попробовать взять сопротивление поменьше, алгоритм изменения: увеличение сопротивления между контактами 1 и 2 (при вращении регулятора) = большему уровню басового канала.
IlSan,понял, учту.
IlSan, Привет! А резистор обычный или с выключателем?
Цитата:
Сообщение от IlSan
Взял как тут и рекомендовали сопротивления 20 кОм тип "В" - обратно-логарифмический.Цитата:
Сообщение от IlSan
Всё получилось в лучшем виде.
Основное изменение происходит в первой трети поворота регулятора.
Если брать сопротивление меньше (пробовал 10 кОм) или больше (пробовал 50 кОм) то в плане регулировки становится только хуже (регулируется вообще только в первой четверти или даже в 1/5 от поворота).
IlSan, спасибо! Тема старая, а до сих пор актуальна. У меня моноблок Alpine SA-60М и всё отлично получилось. Работает резистор без проблем, хотя установщик-продавец убеждал что ничего не поможет и подойдет только родной RUX-KNOB.2, стоимостью, на минуточку, 2 т.р. А резистор обошелся в 80р. С выключателем брать не стал, нет смысла. Единственное, следует обратить внимание, что разъем на усилителе под провод регулятора не RJ45, а телефонный (RJ12, кажется).
На усях Alpine серии MRD (M300 и М500) ставился выносной резистор 5 кОм:
---
Connect a 5k potentiometer between pins 2 and 6. 5k=Full Volume,
0 Ohm =Minimum Volume Note the odd pinout of a 7 pin DIN connector.
Facing the amp, clockwise starting on the bottom left: 6,1,4,2,5,3,7 Pot connects to bottom left and top pins.
Pin
NumberPin
NameDescription 1 Batt Unused 2 Bass Adjust 5K Pot to Gnd 3 CMD CLK Unused 4 Commander Knob Unused 5 CMD IN Unused 6 GND 5K Pot to Bass Adjust 7 CMD OUT Unused
https://pinoutguide.com/Audio-Video-...ass_knob.shtml
Здравствуйте! Подскажите пожалуйста чайнику как подключить самодельный или не родной регулятор баса к усилителю Альпайн мрх м 100? Больше всего интересует распиновка входа на услитиле и самом кабеле . Спасибо!Цитата:
