Вложений: 13
Re: Какой ФИ лучше сделать для двух GZRW300x?
Цитата:
Сообщение от
Pterodon
Ну где-то так,да. У кекса слабый контроль,поэтому лучше объемом не разгоняться во избежание раздемпфирования сабов со всеми ввытекающими
Вот и мне эти Кексы особо не нравятся. ХЗ. Быть может что другое ему подгоню.
Цитата:
Сообщение от
Pterodon Ага.Ну это в случае,если порт по своей длине не получается и нужен поворот.
Начерчю, видно будет.
Я думаю порт в виде перевёрнутой буквы "Г" будет достаточно, до лабиринта дело не дойдёт, мне бы в Гц 35-40 попасть.)
Цитата:
Сообщение от
Pterodon да-да,именно так,как вариант. Так наоборот же,чтобы не звенело и делаем
Чтобе не звенели сами стенки, т.к. обладают большой площадью.
А вот сами перегородки не будут призвуков не каких издовать?
Те черенки, что у нас в строительных магазинах продаются, явно не из лучшего сорта дерева.))
На простукивание звонкая.)
Лучше брус думаю путёвый поискать и края закруглить.)
Цитата:
Сообщение от
Pterodon ширина порта/2
До противоположной стенки от выхода порта? Ширина??? У меня порт получается размерами 5смх85см.
Что-то не пойму...(
2,5 см явно мало, а 42,5 это вся высота корпуса.)
Цитата:
Сообщение от
Pterodon Полученный чистый объем*3
Допустим читый объём будет 100 л., выходит сечение 300 кв. см надо по этой формуле?)
Вообщем решил делать щель размерами 81,6смх5см!
По длинне будет видно.
Цитата:
Сообщение от
Pterodon По поводу порта: если ты собрался делать трубу,то лучше просто сделай порт вбок,длины хватит и никаких заморочек с поворотам и скруглениями.
Да это слишком просто.)
Так-то трубы есть всякие!)
Можно поэксперементировать вначале с трубами, потом перевести в щель.)
С трубами проще.)
Взять длинную и укорачивать.)
А потом такой длинны сделать прямоугольный порт.

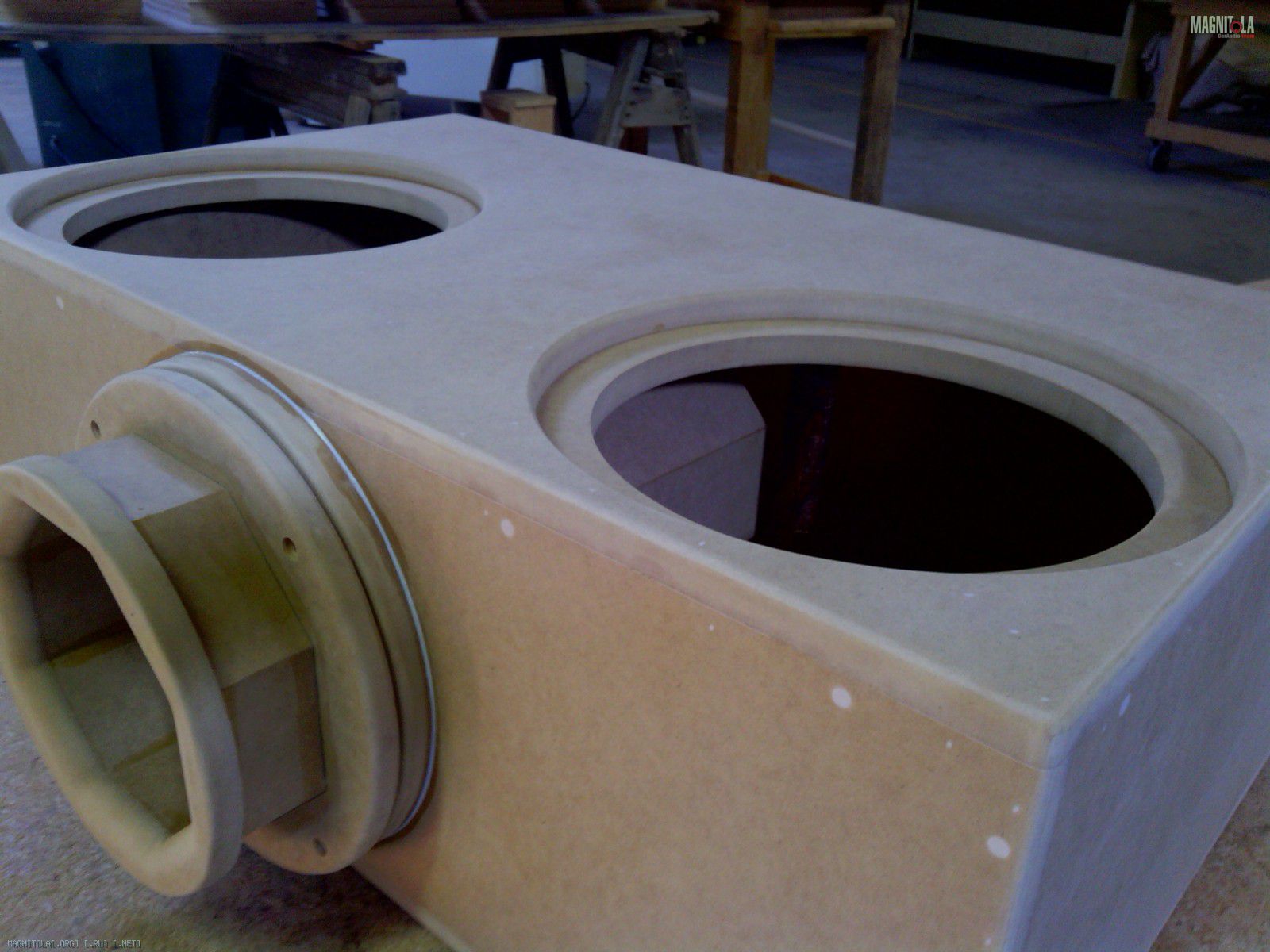

Если и морочиться делать порт в виде трубы, то я бы таким заморочился:
Вложение 357560

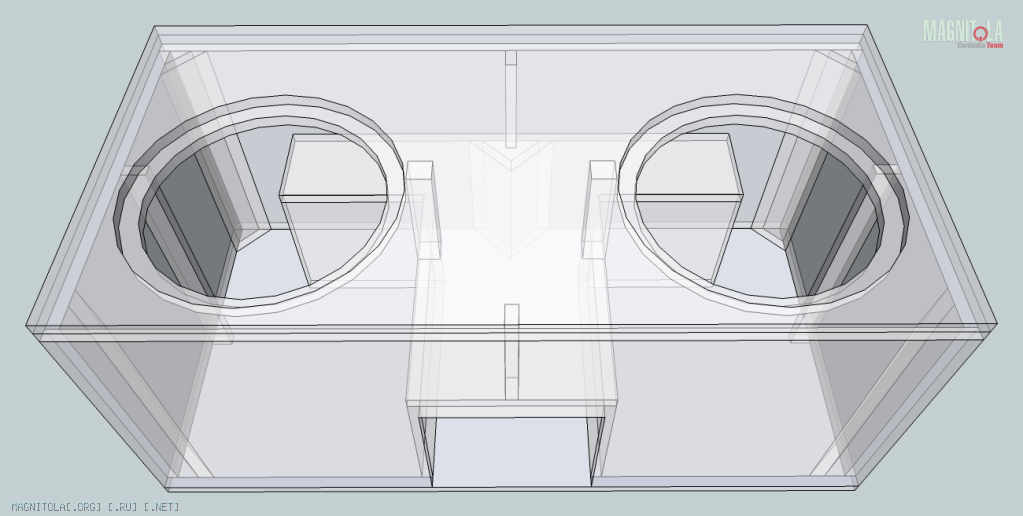

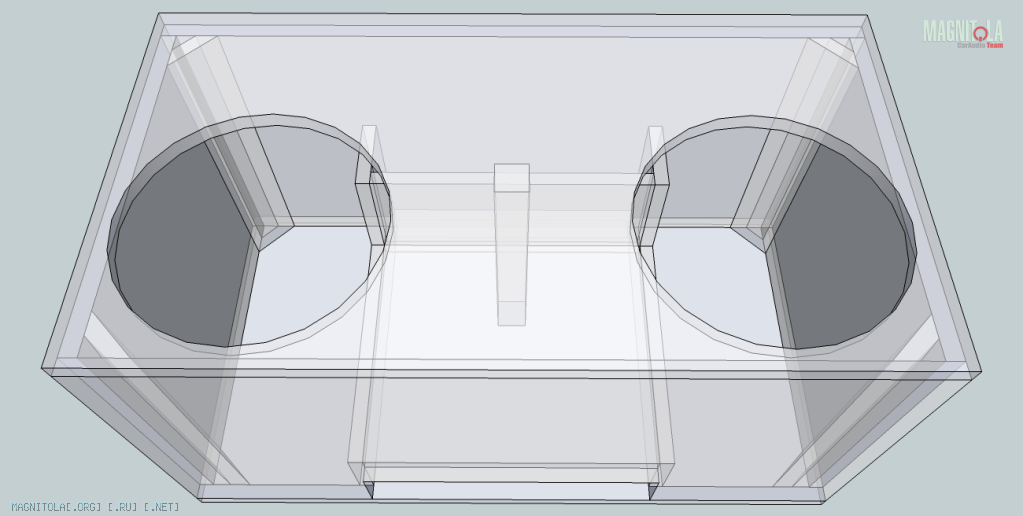

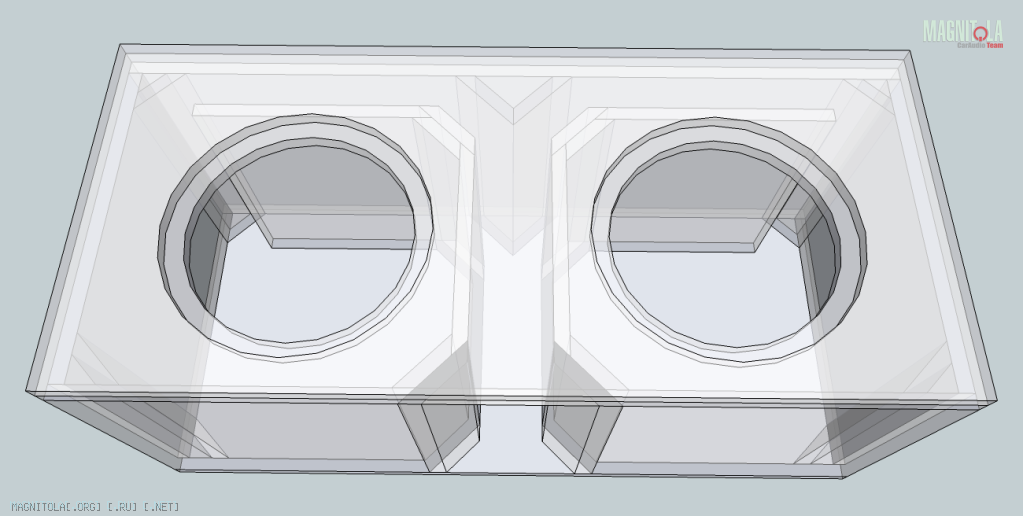

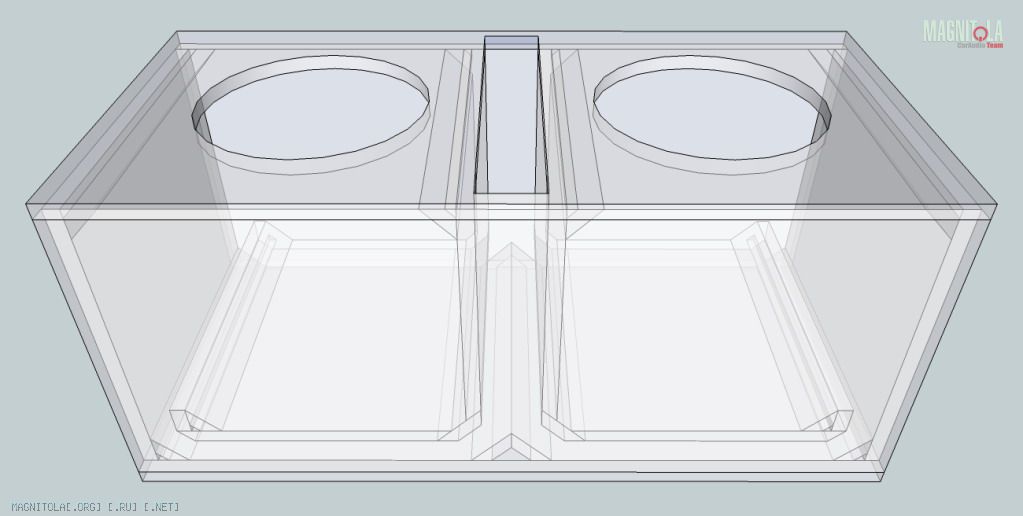

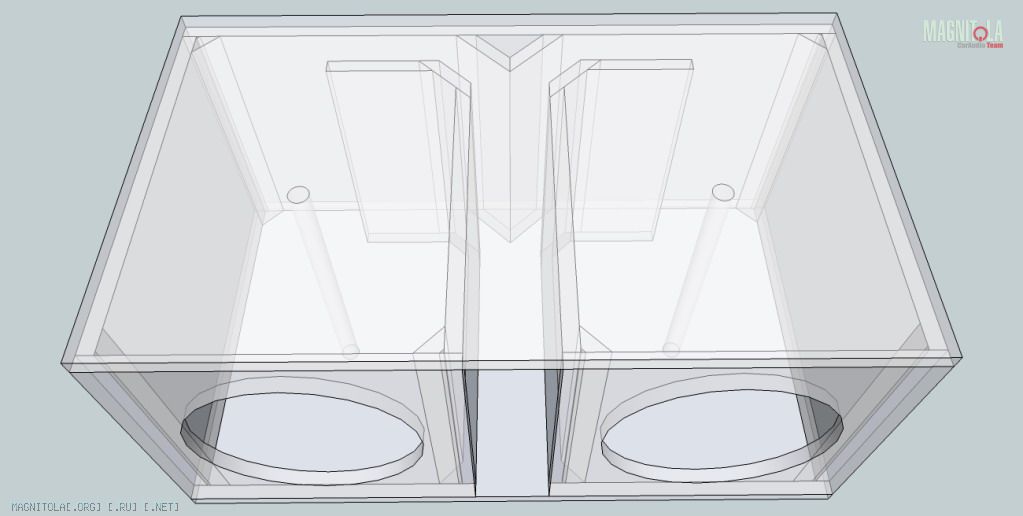

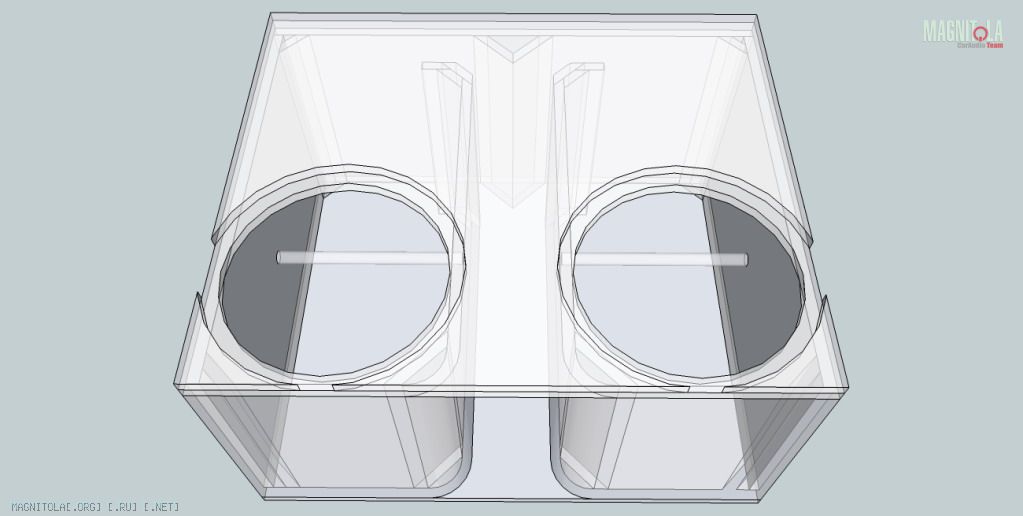

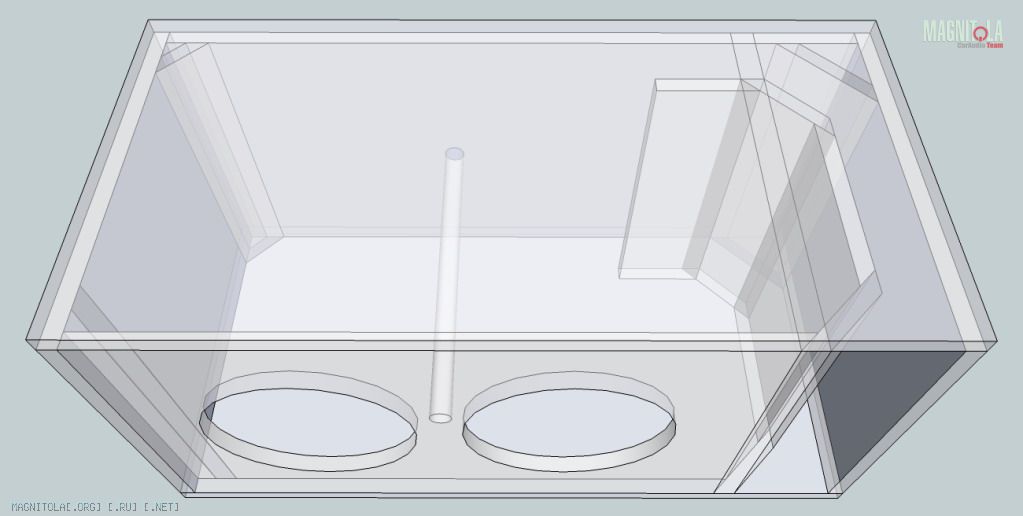

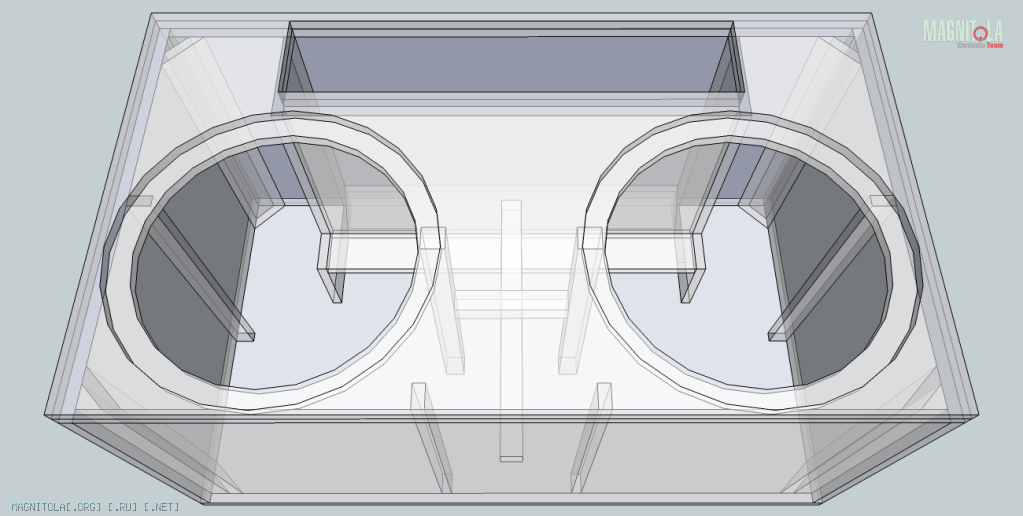

Вот ещё варианты сдвоенных фазиков с караудио у дика скачал:
Вложение 357542Вложение 357544Вложение 357546Вложение 357548Вложение 357550Вложение 357552Вложение 357554Вложение 357556Вложение 357558

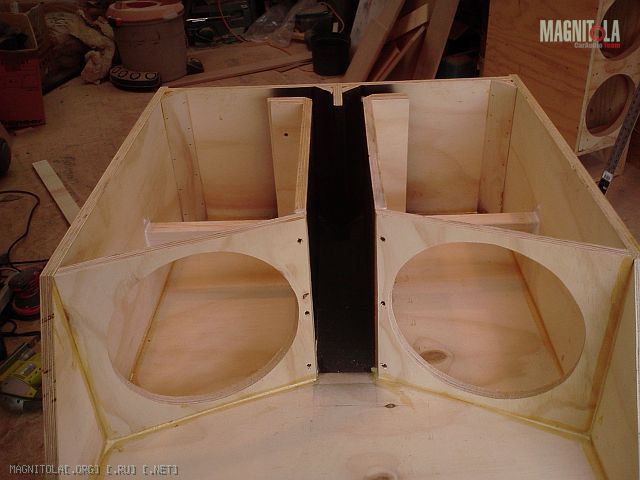

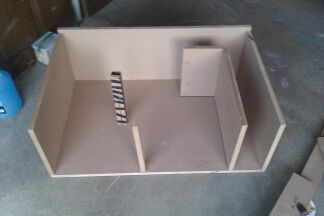

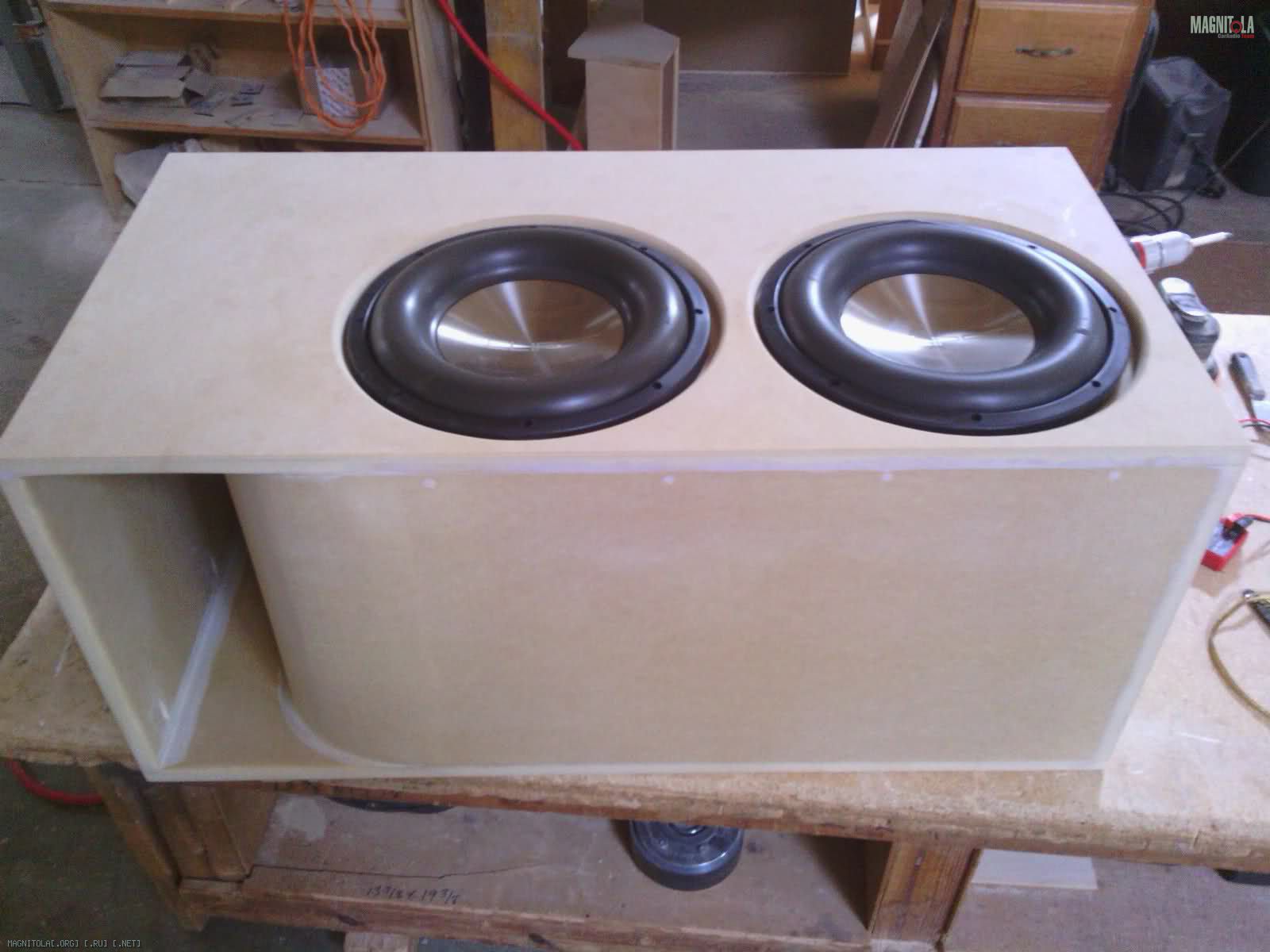

Но меня больше манят такого плана:
Вложение 357562Вложение 357564Вложение 357566
Короче пока в раздумьях.
Делать как первый мой корявый эскиз или ещё над вариантами подумать.)
Re: Какой ФИ лучше сделать для двух GZRW300x?
Цитата:
Сообщение от
Kefir Чтобе не звенели сами стенки, т.к. обладают большой площадью.
А вот сами перегородки не будут призвуков не каких издовать?
Те черенки, что у нас в строительных магазинах продаются, явно не из лучшего сорта дерева.))
На простукивание звонкая.)
Лучше брус думаю путёвый поискать и края закруглить.)
Ну тут да,в зависимости от материала
Цитата:
Сообщение от
Kefir о противоположной стенки от выхода порта? Ширина??? У меня порт получается размерами 5смх85см.
Что-то не пойму...(
2,5 см явно мало, а 42,5 это вся высота корпуса.)
Не,я не это имел ввиду. Имел ввиду что площадь порта пополам дели в том моменте,когда раздвоение начинается и,исходя из этого,уже считай расстояние до стенки
Цитата:
Сообщение от
Kefir Допустим читый объём будет 100 л., выходит сечение 300 кв. см надо по этой формуле?)
Вообщем решил делать щель размерами 81,6смх5см!
По длинне будет видно.
Ага. При такой площади,как ты хочешь,будет громче,но и пик будет явнее выражен.попробуй.лишь бы сабы не были перегружены портом,но,по идее,норм должно быть.
Ну а по коробам сам уже смотри,как тебе лучше.Я бы не парился и делал самый типичный вариант-порт сбоку и заворот
Вложений: 3
Re: Какой ФИ лучше сделать для двух GZRW300x?
Цитата:
Сообщение от
Pterodon Ну тут да,в зависимости от материала
Выходит лучше стягивать проивоположные стенки фанерой или мдф?
Т.к. они глуше черенка.
Думаю склеить имежду собой в два слоя две фанерки и получим думаю нормальную стяжку.
Цитата:
Сообщение от
Pterodon Имел ввиду что площадь порта пополам дели в том моменте,когда раздвоение начинается и,исходя из этого,уже считай расстояние до стенки
Порт получается площадью 407 кв. см.
407/2=203,50
Выходит до противоположной стенки надо чтобы было минимум 20 см где-то...
ясно! спасибо.

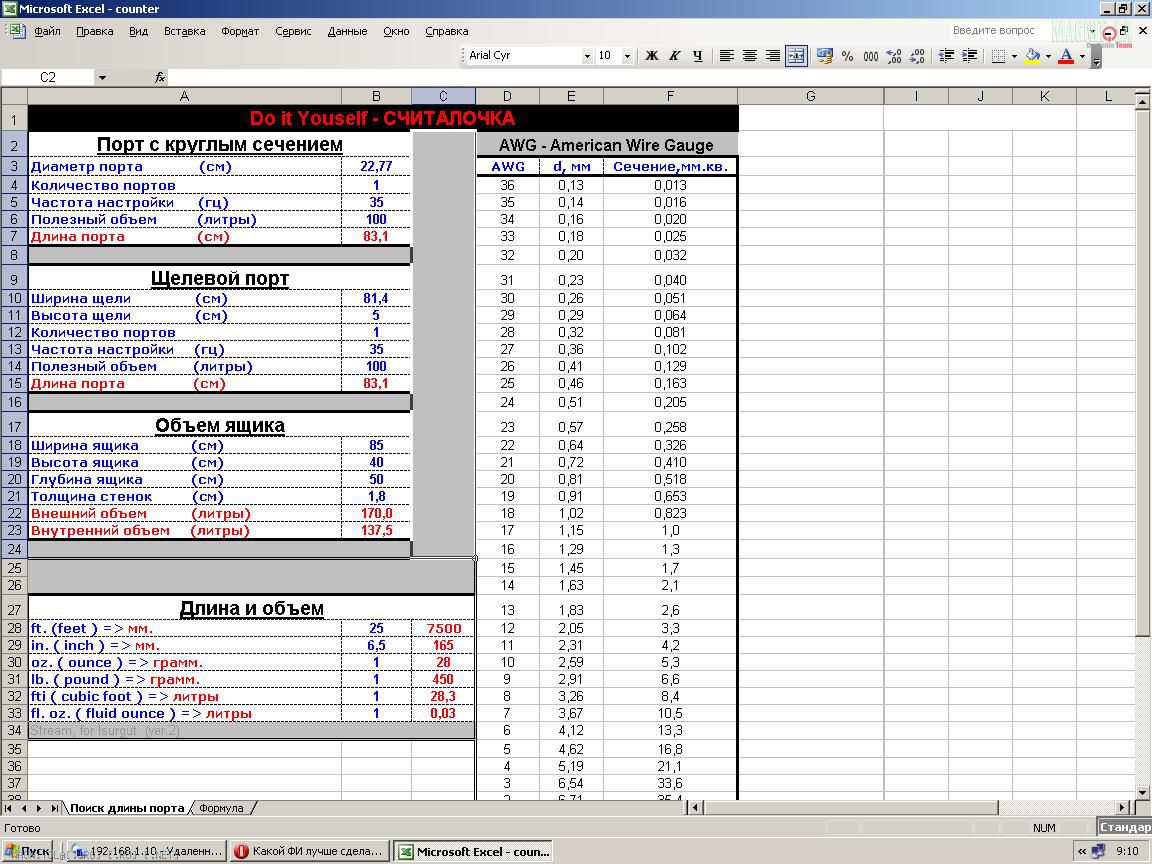

Вот в этой простенькой програмке Excel-вской, я вот что рассчитал:
Вложение 357724
С портом определился.
Выше матвей советовал порт 22 см.
22,77 см круг в диаметре как видно из проги как раз имеет эквивалентную площадь моего прямоугольного порта (81,4*5)
Чтобы попасть в Гц 35.
Думаю длинну порта надо делать см 85.

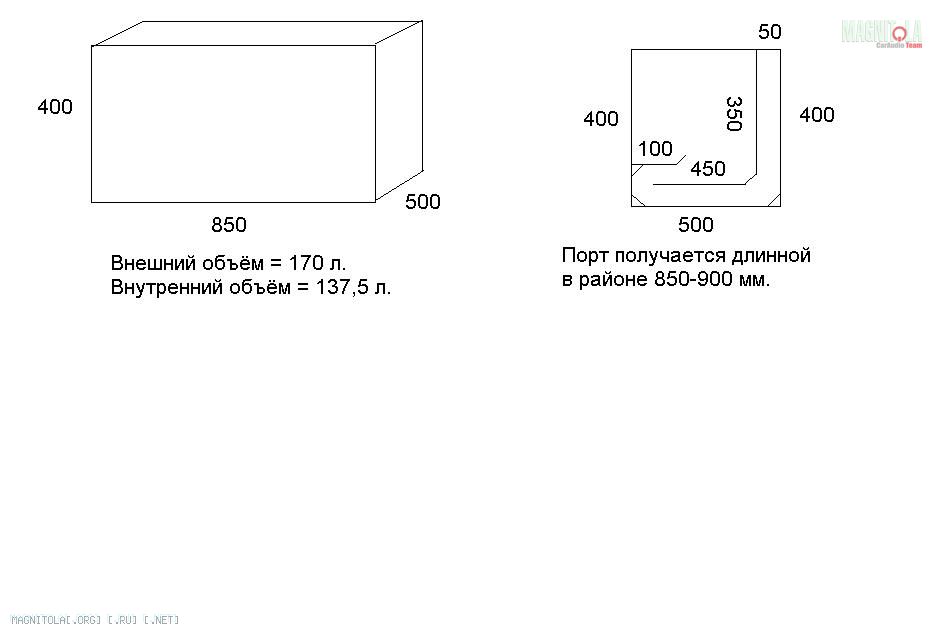

Вот накидал общий чертёж:
Вложение 357738
Как лучше собирать начать стенки?
С нижней?
Боковые у меня будут как бы внутрь, чтобы ступенькй мм 5-10 с края осталась, по бокам, куда карпет буду заворачивать.
Это понятно.

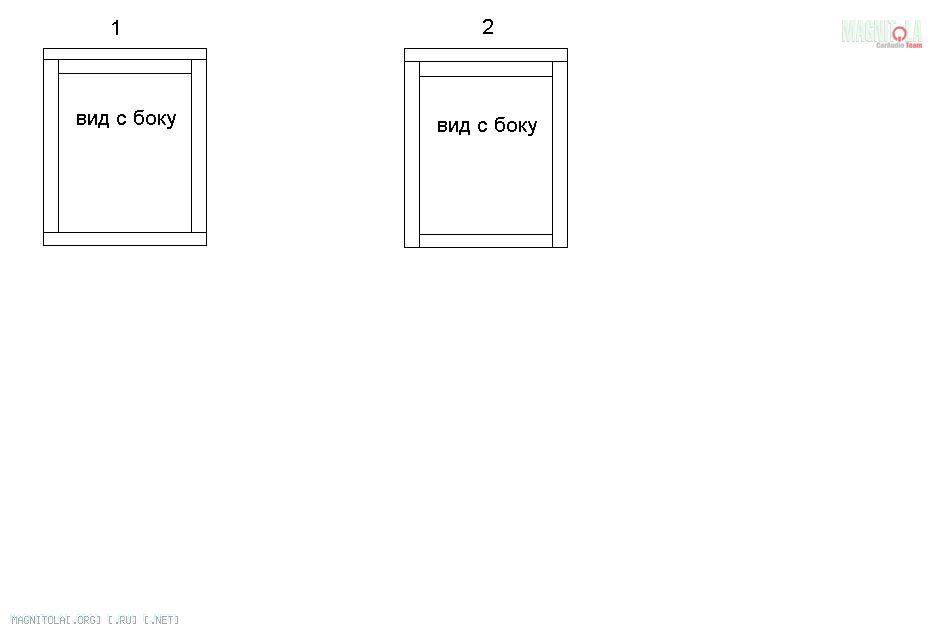

А вот как лучше к нижней стенке крепить переднюю и заднюю стенку?
Вложение 357740
Верхняя крышка будет двойная, думаю делалать перехлёстом, как на рисунке выше.
Какой вариант выбрать? 1-й или 2-й?
Re: Какой ФИ лучше сделать для двух GZRW300x?
Цитата:
Сообщение от
Kefir Какой вариант выбрать? 1-й или 2-й?
Я делаю всегда по 1 варианту. Так легче в изготовлении.
Вложений: 1
Re: Какой ФИ лучше сделать для двух GZRW300x?

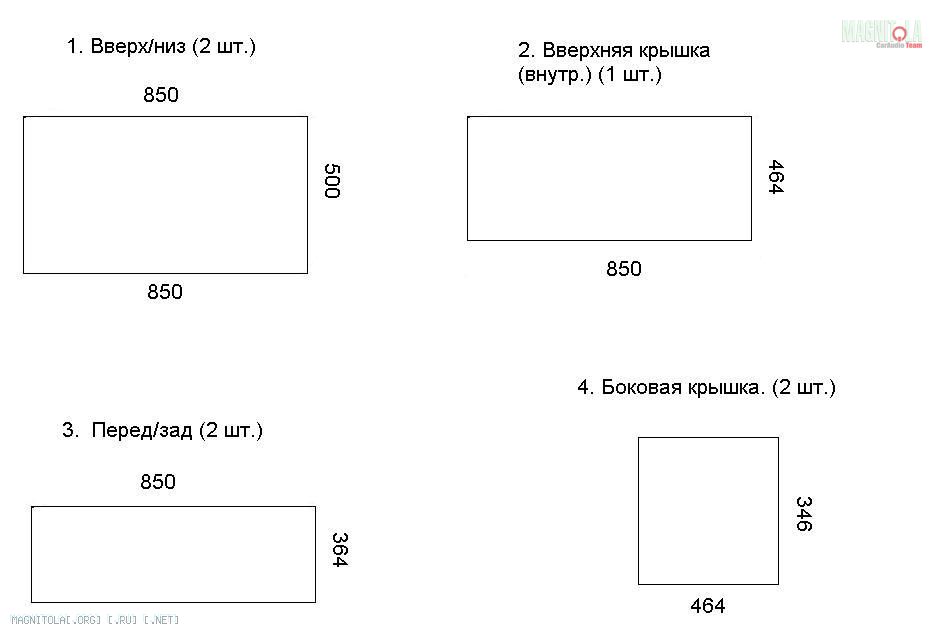

Вроде с размерами более менее определился:
Вложение 357876
Размеры фазика не стал чертить.
Там по ходу дела сделаю.)
Внутренний объём равен 137,5л.
Но прога не учла, что передняя стенка будет двойная.
Размеры этой верхней крышки: 46,4х85х1,8 = 7,1 л.
Таким обрзом получаем объём = 130,40 л.
Порт наш получился следующих размеров: 81,4х5х85 = 34,6 л.
Т.е. 34,6 л. вытесняем сам порт.
Таким образом чистый объём получается равным 95,80 литров.
Сабы буду размещать горшком вверх, чтобы они не вытесняли объём.
Осевое отверстие у ГЗ этих вроде большое, думаю свистеть не будет.)
Да и красивые они за свою цену вверх ногами.)
Но я ещё не вычел объм, который будет вытесняться перегородкой (может попробую и без неё!) и объёмы, которые вытеснят рёбра жёсткости и скругления краёв.
Т.е. литров 10ть думаю ещё смело можно отнимать.
Таким образом получаем чистый объём 85,80.
Я думаю нормально?
Усь ему, хочу ДЛС МАД 15й найти.
Рекомендации производителя для одной головки:
Box recommendation vented
45 Liter / 1.59 cu.ft. - Rohr / Tube 1 x Ø 10 cm / 4" - L = 20 cm / 8"
Данные головки:
http://www.ground-zero-audio.com/en/...gzrw-300x.html
Установочная глубина саба: 15 см.
Re: Какой ФИ лучше сделать для двух GZRW300x?
Парни, не поправите корпус на СПЛ-й вариант?)
Настраивать выше надо?
Какой резонанс у 12шки?
Площадь порта тоже больше делать?
Объём уменьшать?)
Порт за ящик выносить?
У нас оказывается в мае местные соревнования по Автозвуку, по СПЛ-лу.
Но я им предложение хочу предложить.
Чтобы они по ваттам классы разбили.
а то глупо на гидрогене соперничать с плутниумом.)
Или быть может по бюджет...
Да и почему по качеству звучания бы не попробывать провести.)
Собираются самые громкие машины нашего маленького города.)
Но они на ГЗ плутониумах.)
Да на сандаля Zках.
Там рваться глухо.
За 150 дБ на 15хе дуют на ГЗ.
Я вот думаю может со своей бюджетной системкой попробывать, так для развлечения.
Правда денег у клиента нема.)))
Дак у нас и соревнования будут скромные.)
Думаю машин 10ть всего собирутся.
Хотелось бы заблуждаться.
Да и мне надо Тур доделать, да может 12шку эту бюджетно заряжу GZRW.)
Вот ссылка на соревнования елецкие:
http://vk.com/topic-49006108_28118960
Так уж милости просим форумчан в гости!)
Re: Какой ФИ лучше сделать для двух GZRW300x?
Здравствуйте!
Давно меня не было.
Болел, да проблемы были.
Но вот я отживел.
Я снова с вами, друзья.
Надо доделывать, обещанное.
Вот запилил черновой вариант.
Литраж так, мне кажется, маленький получился.(
Придётся горшком наружу, наверное, сабы ставить.
Но он так в приниципе и хотел.
Хотя ставят же люди их в 30 л чистого объёма с настройкой на 36 Гц.
Хотя, думаю надо было придерживаться рекомендация завода изготовителя, т.е. в районе 45 л.)
Частоту настройки не замерял.
Потом.
Да и перегородку может потом снесу, оставлю как ребро жёсткости.)
Это эксперементальный ФИ на повседнев.
На соревнования передумал делать с более боевыми настройками, там как раз задушенный объём пригодился был, вот только выше надо было бы настраивать. А это если мне не изменяет память 48-55 Гц в переднеприводных тазиках резонанс салона. Туда и надо целиться.)
http://photo.qip.ru/photo/kifych653/.../211122959.jpg
Стыки на ПВА.
Фанеру пилил циркуляркой вдоль волокон, лобзиком поперёк.
Обтачивал фрезером.
Всё-таки офигенная вещь.
Хоть я ещё и мертвец по работе с ним.)
Косячу.
Фанеру жгу, вырываю где не надо.
Но уже лучше получается.)
Очень рекомендую преобрести фрезер, кто ещё это не сделал, в хозяйстве прегодится обязательно, кто чуть любит подзаморочиться.)
http://photo.qip.ru/photo/kifych653/.../211122960.jpg
В правом верхнем углу, на ребре видно как я фрезером х...ню сотворил.)
Сам не понял, как так получилось, хотел на ходу что-то подравнять, но чё-то погорячился.
Потом я залил этот прогал, ПВА с мелкими опилками, кашкой.)
http://photo.qip.ru/photo/kifych653/.../211122962.jpg
http://photo.qip.ru/photo/kifych653/.../211122965.jpg
Пока так:
http://photo.qip.ru/photo/kifych653/.../211122966.jpg
http://photo.qip.ru/photo/kifych653/.../211122968.jpg
Саморезов децел не хватило.)
Завтра докуплю.)
Завтра щель подравняю, обточу наружние неровности фрезером.
Если не чего делать будет.
То шпатлену саморезы и покрашу антигравием с балончика, да матовой краской с балончика.
Как раз у него 12шка матовая.)
Карпет не хочу.
Пока не слушал.
Что за гуделка получилась.)
Так-то всё по чертежам моим выше, всё так.
Re: Какой ФИ лучше сделать для двух GZRW300x?
и в порту скругления фрезером сделай на выходе,если есть подходящая фреза
Re: Какой ФИ лучше сделать для двух GZRW300x?
Цитата:
Сообщение от
Pterodon и в порту скругления фрезером сделай на выходе,если есть подходящая фреза
Привет.)
Да не стал я особо заморачиваться.
У меня времени нет на этот ящик.
У меня туарег в огороде стоит.)
Доделать надо, самому стыдно.)
Наверное, и впрямь денег не буду брать.)
Клиент застрелит, если узнает чем я занимаюсь.)
Это я в перерыве.
Там я багажником заниматься начал, скоро запущу.)
Про скос на выходе.
Понял.
Но там фрезы убогие.
Может обычной треугольной? Она где-то под 45 градусов.
Там есть две ещё полукрыглые. В одну сторону и в другую.
Так-то надо было реечек ещё напилить, с углами под 45 градусов.
И края скруглять.
Но это за другую цену.
И в другое время.)
Так бы я себе бы раструб сделал.
Да и вообще я ему начал делать фазик в круглых формах, хотел все края круглые делать, как я ЗЯ типа делаю.
Но клиент говорит, это ты будешь месяц делать.)))
Ну его ### мол.)
Давай какой нарисовал.)
Ок.
Базар ему нужен.)
Re: Какой ФИ лучше сделать для двух GZRW300x?
Тада оставь))) И так круто ))) не мерил,сколько давит?
