Всем привет !
В общем первый опыт создание саба, что имеем
голову scar audio vvx15 2х2 Ом
усилок dls mad11 в 1 Ом
Машина тойота Bb
Короб будет так сказать лежачий, с горизонтальным расположением динамика и порта.
Высота 250 мм
Ширина 960мм
глубина 550мм
Вот что я насчитал по своим размерам.
http://s019.radikal.ru/i639/1303/f2/579db7837f6a.jpg
Вложение 358362
Знатоки, поправьте пожалуйста, что я делаю не так ?
а почему ты в баспорт такие размеры ставиш??? у тебя W = 550мм - две толщены стенки скорей всего 536мм должно быть.h=65 мм судя по чертежу. а почему такой маленький ход дифузора ?? углы лучше скруглить(т.к. на углах возникают турбулентные потоки вместо ламинарных их может быть слышно ввиде шепяших свистящих призвуков но все зависит от скорости воздуха в порте) а длину порта брать по средней линии. рассмотел размеры в маленькой табличке W=519мм h=65мм на вскидку длина должна получиться 500-600мм но могу ошибаться. когда получишь объем фаза не забудь его вычесть из внутренего объема саба (132л) иначе получешь не коректные цифры по макс. скорости воздуха в порте (они будут ниже). 132 л это объем по наружним стенкам тебе нужен внутренний объем без учета толщены стенок получится меньше.
sasha mps Благодарю ! Учту.
а почему в баспорте " максимальный Хмах 7 мм? , при том 7, что это от пика до пика (тоесть 3.5мм в одну сторону) :not_i:. под 35-40мм должно быть от пика до пика у скара 15 . хотя конечный результат это не портит .
Тут у тебя вообще атас, чистый объем 65 литров этого мало очень для 15" саба не важно скар или кто то другой. По скрину в баспорте вообще всё не так кроме порта надо вводить чистый 65 а не 130 как у тебя. Порт на чертеже 36 литров вместе с материалом. то есть если оставить те же параметры порта ( длинна ширина высота) то нужно плюсануть к нему 90 чистого, который требует 15" саб получится грязный объем 126л. Если надо переделать в этом чертеже дак это глубину 250 увеличить до 320. по баспортовскому калькулятору с длинной порта 850 мм и сечением 330 кв настройка 33 гц литраж 90л
Кстати возможно не влезет дин , т.к. 18см установочная глубина у дина и походу он упрёться в порт. Проверь на всякий. Во вторых грязный объём при толщине стен 18мм =101 литр , что совершенно не совпадает с Вашим расчётом в басспорте. У Вас чистый при размерах порта выйдет в районе 70-75 литров , и порт около 20л
Slide, чистый 60-65 я уже высчитал
Ребят, спасибо вам. Я уже собрал корпус.
По баспорту получилось следующее
Вложение 360754
А корпус вышел глубиной не 250, а 270.
В итоге получаем 100 литров если я не ошибся. Судя по звучанию получилось идеально. Усь настроен на 30Гц.
запел короб значит)))
Диамметр диффузора нужно указывать по серединам гофра , на будущее и у тебя хмах от пика до пика указывать в басспорте нужно , тоесть 42мм , в Вашем случае это будет влиять на сильные струйные шумы при большом ходе дифа. А вобще если нравится , то и не заморачивайся. Можно вопросик , а что значит "Усь настроен на 30Гц" ?Цитата:
Сообщение от A-Line
Эх люди зачем создаете темы и не прислушиваетесь к советам? для чего мы тут всё просчитывали и давали совет???
Первое порт стал 230 кв почему он стал на 230? минимум от рекомендаций к дину это 300-450
Второе диаметр 15 дюмов то есть 15х2,5= 375мм - по 15 мм до подвеса. У вас 330
Третье чистый объем у вас не 100 л.
Цитата:
Сообщение от Slide
Да, вы правы, поторопился я с линейным ходом ( Но главное как играет нравится.
Усь длс мад11, накрутил сабсоник примерно на 30ГЦ ))
---------- Сообщение добавлено 26.03.2013 в 08:59 ----------
Ну по чему же, прислушался, но все же допустил ошибки в ходе диффузора, он не 21 а 42 от пика до пика. А объем порта оставил такой, что рекомендовал басспорт (Цитата:
Сообщение от Dyxx
А фактор завода не учел. В общем как-то так :)
Для себя понял одно, саб занял 100% всего багажника что меня не устраивает (коляску некуда девать)
По этому поиграв 2 дня он будет продаваться и приобретаться 2х10тчика
после 15хи хорошо удивишся двум десяткам при правильном подходе. Я был в шоке как они хороши на разные стили.
По двум десятчикам еще думаю, возник такой вопросик я не правильно выставил диаметр диффузора, вместо 330 надо было 350.
И мах ход диффузора надо ставить от пика до пика, т.е 42 в моем случае. и когда все пересчитываем у меня скорость воздуха в данный момент 16.42
Ребят, скажите, стоит переделывать корпус, не убью ли я динамик ?
http://3.firepic.org/3/images/2013-0...ftks07lgx5.jpg
не убъёшь . Но на больших громкостях (при максимальном Xmax) порт шуметь будет , и отдача в 1.5раза меньше будет если не придерживаться рекомендуемого программой сечения порта равного 380кв.см (350кв.см.) , но если на "повседневе" динамик такой хмах не развивает , то и беспокоится на счёт шумов не стОит. К примеру в моём случае (15ка) я искал консенсус между отдачей и габаритами, изначально понимая , что выжимать максимум с саба я не буду.ИМХО.
Ребят, сижу в общем балуюсь с коробом и тут меня осенило, а что если я вообще не правильно фазик сделал. Т.е по басспорту длинна фазика должна быть 629 мм

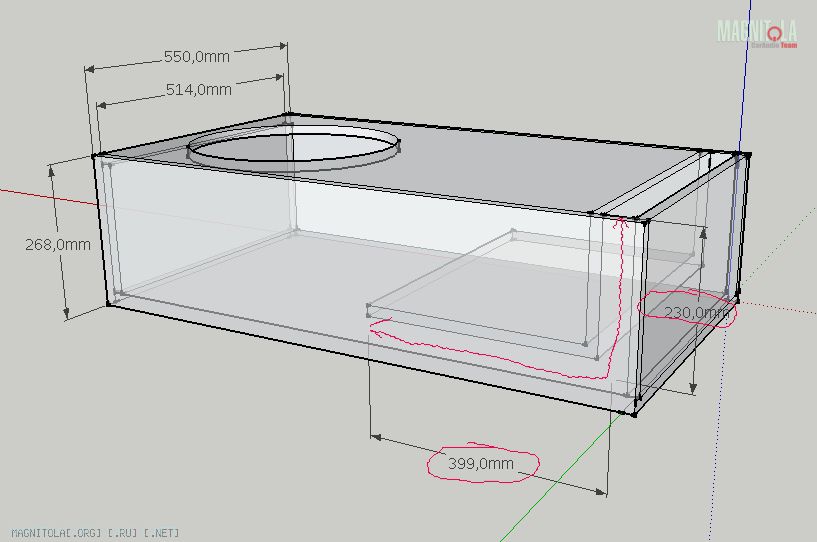

Я прикинул и решил что это общая длинна с изгибом, т.е сделал вот так
Вложение 361702

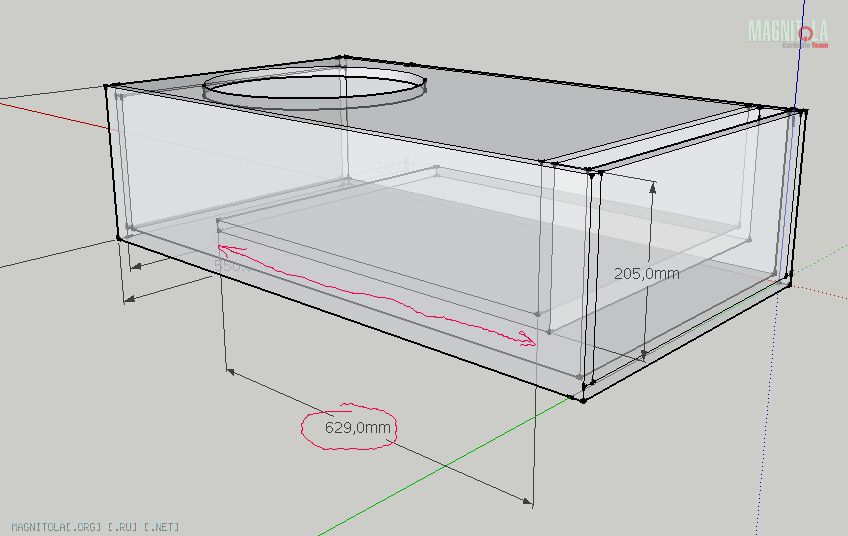

А что если это не правильно и надо вот как тут ?
Вложение 361704
Собственно и возник вопрос, откуда считается длинна порта, общая или после изгиба ?
на верхнем рисунке правильно
