Собрал короб на ~120 литров. Какое оформление выбрать?
Здравствуйте.
По просьбе друга собрал ему в багажник короб. Прямоугольная трапеция. Нижнее основание 550мм, верхнее 350мм, высота 350мм, пологая сторона примерно 400мм, на ней планируется крепить динамик. Собирал из фанеры 20мм. По моим прикидкам внутренний объем получился 115-120 литров. После усиления углов квадратным бруском 40мм уменьшится еще.
Вот фотка процесса изготовления для наглядности:
http://img.ircnet.ru/dm-013737290906.png
Тут он стоит на боку. Сейчас добавилась недостающая боковая стенка и наживил все саморезами. Завтра планировал выровнять все стыки, загерметить их и окончательно укрепить саморезами.
Можно остановиться на ЗЯ, но хочется попробовать сделать ФИ. Правда форма для него получилась какая-то не очень удачная.
Можно ли сделать щелевой ФИ где щель будет сбоку между боковыми стенками? То есть с одной стороны стенок будет две, между которыми и будет щель. Правда длинна щели будет разная на верхнем и нижнем основании. Такая конструкция будет иметь смысл?
Динамик и усилитель еще не купили. Какой брать понятия не имею. Другу надо чтобы бахало и давило, слушает русский репчик, витя ака, нуканака и т.д. и т.п.
Мой вопрос в том, как можно максимально использовать полученную конструкцию и потратить минимальное количество денег?
Спасибо за внимание.
---------- Сообщение добавлено 14.07.2013 в 11:41 ----------
Разобрал круглую бочку из гаража. Достал из нее такой динамик:
http://img.ircnet.ru/dm-10137378439915.png
Рассчитал в BassBox по нему свой корпус. С Qtc=0,707 придется больше половины короба отпиливать.
Осталось подобрать к нему усилитель.
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
В общем доделал саб. Вместо моего jbl взяли Hertz ES 300 и Blaupunkt GTA-275
Не знаю насколько совместимы данные компоненты. Прокомментируйте если есть желание.
Ну и несколько фоток доделки короба.
Высчитав необходимый объем отпил ненужную часть:
http://img.ircnet.ru/dm-513738943601.png
Все грани разметил и рассверлил под саморезы:
http://img.ircnet.ru/dm-1413738943978.png
Начал собирать стенки:
http://img.ircnet.ru/dm-113738944264.png
http://img.ircnet.ru/dm-1213738944535.png
http://img.ircnet.ru/dm-1113738944721.png
http://img.ircnet.ru/dm-1013738944916.png
Нижнюю часть укрепил брусочками:
http://img.ircnet.ru/dm-213738945100.png
рубанком и шлифовальным кругом вывел все грани в одну плоскость:
http://img.ircnet.ru/dm-7137389453613.png
Для крепление динамика к передней стенке купил такие винтики, в итоге они оказались фуфловыми и половина слизалась при протяжке, теперь придется их высверливать чтобы снять динамик:
http://img.ircnet.ru/dm-013738945579.png
Черновое отверстие под динамик:
http://img.ircnet.ru/dm-1313738945793.png
Порт:
http://img.ircnet.ru/dm-813738945943.png
И мой малыш готов:
http://img.ircnet.ru/dm-12137389461016.png
Есть конечно огрехи в геометрии, но для первого опыта думаю очень недурственно получилось. Конструкция охренительно монолитная вышла.
Бахает очень солидно. Друг доволен. Всем спасибо за советы и помощь.
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
классный подход! самый последовательный из тех, что я видел :D
- собрал короб на 120 литров (зачем? число нравится?)
- спросил как его лучше оформить, ведь хочется щель! (для чего? :D стремление иметь щель понятно вобщем-то, но в другом смысле :D :D)
- вспомнил, что к коробу то нужен еще и динамик! да еще и с усилителем! оказывается... но еще их не купили!
- динамик нашли в гараже, короб решили пилить пополам
- в итоге купили дин и усь, на шару, не зная совместимы или нет, но купили! просят еще откомментировать, ЕСЛИ ЕСТЬ ЖЕЛАНИЕ. у кого то возникло?
- распилили короб, засунули!
а теперь спрошу, что с другой половиной короба? :D и как же щель?
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
Ха-ха, ты так смешно шутишь про щель. Натренировался в больном вопросе видимо.
- собрал максимально большой который влез и получилось 120.
- написал же что нужно было звуковое давление, как я понял что для этого нужен фазоинвертор.
С плотницкой точки зрения проще делать щелевой чем раздобывать трубу нужного диаметра.
Я же все довольно подробно написал буквами. Тебе надо было просто суметь их прочитать.
Чем тебя не устроило уменьшение объема до необходимого распиливанием короба? Или надо было заново вырезать стенки?
Изначально эта тема была в вопросах новичков, но ее перенесли.
В подборе компонентов я не разбираюсь потому и попросил комментарии, но не такие как твой а по делу.
Ну а если без шуток, то твое мнение для меня очень важно, пиши еще.
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
да просто делать всё это нужно было в обратном порядке! не оборудование подбирают под шкаф, а с точностью да наоборот! да про оборудование спрашивают совместимо или нет до покупки а не после! тогда и финансовые затраты будут хотя бы оправданы и физических заморочек будет во много раз меньше! вам бы посоветовали саб побюджетней (что не значит хуже) и усь посерьёзней, и короб пилить под динамик! а то следующий ваш вопрос я уже могу спрогнозировать - мало давит, как сделать из этого короба ФИ, и ответ будет простым - под этот динамик с этим объемом никак! вот вам и изначальные 120 литров...
---------- Сообщение добавлено 15.07.2013 в 19:16 ----------
хотя раз "бахает солидно" пусть себе бахает, главное чтоб не клиппануло его в один прекрасный момент, когда захочется чтоб сильнее бахнуло...
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
Первое. Стенки раза в полтора-два толще должны быть.
Второе.
Цитата:
Сообщение от
bohlc С плотницкой точки зрения проще делать щелевой чем раздобывать трубу нужного диаметра.
То есть вырезать круглое отверстие и вставить в него трубу - сложнее, чем делать двойную стенку для щелевого порта?
Третье. Выше сказанное о последовательности действий абсолютно вернО.
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
Цитата:
Сообщение от
orbita21 То есть вырезать круглое отверстие и вставить в него трубу - сложнее, чем делать двойную стенку для щелевого порта?
не, тут и я поспорю, если бы под динамики нужно было пилить квадратики а не колечки - было бы в разы проще :D :D
Вложений: 1
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
Думаю, что ничего криминального в том, что усилитель слабоват нет, если у друга будет желание он всегда сможет его заменить. Да и для саба, который болтается в багажнике приоры без какой-либо ШВИ и со штатной магнитолой, такие тонкости расчета не будут оправданы. Если говорить о домашней системе, то тут конечно надо очень серьезно подходить.
А "бахает солидно" от того, что я не могу определить качество баса, в филармониях не обучен, фортепьянами не владею. Все исключительно субъективно.
Готов выслушать и прислушаться к вашим советам относительно рекомендованного корпуса для JBL GT4-12

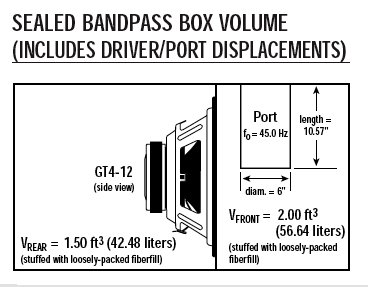

Как вам например, вот такой результат с первой страницы гугла Вложение 415234
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
Господа,давайте конструктивнее или помолчим.
Re: Собрал короб на ~120 литров. Какое оформление выбрать?
Промолчать здесь нельзя. Иначе на планете может стать одним сабвуфером меньше...
Только конструктив и более ничего.
Чем для саба опасен слабый усилитель
---------- Сообщение добавлено 15.07.2013 в 22:24 ----------
По оформлению для данной головки
