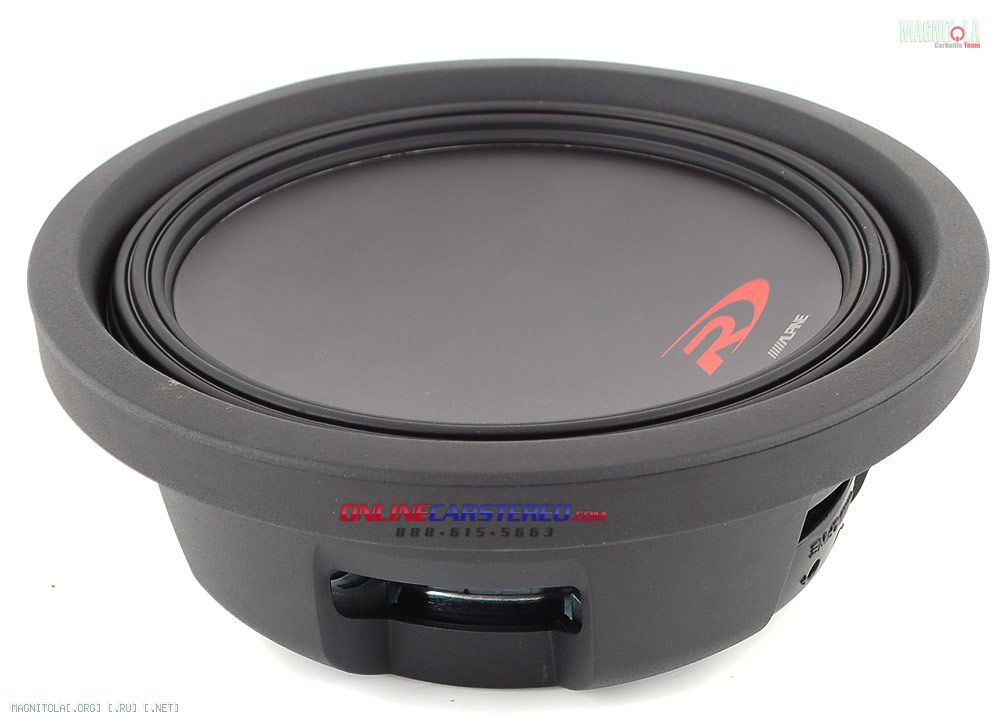

Добрый день уважаемые форумчане, купил дин Alpine SWR T10, хочу сделать корпус, да вот ума не хватает) Материалы есть и инструменты, руки не из ###ы) а вот с правильными расчетами проблемма)
Хотелось бы бандпасс 4ый или фазоинвертор, подскажите что лучше и если можете, расчитайте правильно все, а то я уже не могу мучать свои мозги программами)))))
Вложение 414692
На сайте,по Вашей ссылке,всё расписано,только почитать надо без лени:
Оптимальные параметры закрытого ящика
Внутренний объем нетто закрытого ящика 9,91 л
Граничная частота (F3) 49 Гц
Рекомендуемый объем закрытого ящика 11,89 л
Внешние размеры закрытого ящика 508 x 317,5 x 127 см
Диапазон объемов закрытого ящика 7,08 - 14,16 л
Полная добротность (QTC) 0,8
Технические характеристики
Пиковая мощность 1800 Вт
Долговременная мощность RMS 600 Вт
Сопротивление звуковой катушки 4 Ом
Чувствительность 83 дБ (1В/ 1 м)
Рекомендуемый тип корпуса Закрытый ящик,Фазоинверторный
Частотная характеристика 28 - 200 Гц
Параметры Тиля-Смолла
Линейное перемещение, одностороннее [(Hvc-Hag)/2] Xmax 15 мм
Эквивалентный объем (Vas) 20 л
Механическая добротность (Qms) 6.87
Электрическая добротность (Qes) 0.58
Полная добротность (Qts) 0.53
Максимальное механическое перемещение (от пика до пика) (Xmax) 53 мм
Площадь диффузора (Sd) 346 см2
Активное сопротивление обмотки (Re) 3,85 Ом
Высота зазора (Hag) 28 мм
Высота катушки (Hvc) 15 мм
Частота собственного резонанса диффузора (Fs) 32.5 Гц
Индуктивность (Le) 3,22 / 0,93 (1 Гц / 20 кГц) мГн
Оптимальные параметры фазоинверторного корпуса
Внешние размеры фазоинверторного корпуса 711,2 x 342,9 x 130,18 см
Внутренний объем нетто фазоинверторного корпуса 16,99 л
Граничная частота (F3) 29 Гц
Объем фазоинверторного порта 4,25 л
Площадь фазоинверторного порта 46,77 см2
Диапазон объемов фазоинверторного корпуса 14,16 - 21,24 л
Рекомендуемый объем фазоинверторного корпуса 21,24 л
Длина фазоинверторного порта 622,3 мм
Размер порта фазоинвертора 9,21 х 5,08 см
Зачем?????Цитата:
Сообщение от coreyr
Вы хоть представляете, КАК это звучит?
Фазоинвертор слышал, а вот бандпасс 4 нет, по этому и спрашиваю что лучше. Хотелось бы максимальной отдачи по децибелам от данного дина.Цитата:
Сообщение от Vladimir
---------- Сообщение добавлено 14.07.2013 в 14:29 ----------
Как потнять размеры 711,2*342,9*130,18 СМ???? или же просто это ошибка и все указано в ММ?Цитата:
Сообщение от Флекс 71**
Конечно миллиметры,людям свойственно ошибаться)))
Да и линейные размеры не столь важны,объёмы важнее и сечение порта.
Просто абсолютно на всех сайтах указано именно так)) я уже испугался))))))Цитата:
Сообщение от Флекс 71**
Так а что скажите по поводу бандпаса 4?
Ничего,кроме того,что его надо делать осознанно,понимая зачем.А для этого надо данное оформление послушать.Цитата:
Сообщение от coreyr
Послушать мне к моему сожалению данное оформление негде, и в интернете очень мало информации по данному дину( по этому и не могу определиться)Цитата:
Сообщение от Флекс 71**
---------- Сообщение добавлено 14.07.2013 в 14:56 ----------
Просто меня интересует именно максимальное колличество дб выдаваемых тем или иным оформлением, для повседневного качества у меня есть ЗЯЦитата:
Сообщение от Флекс 71**
Собираетесь в СПЛ выступать?Цитата:
Сообщение от coreyr
Ибо данные оформления только для этого годятся, музыку слушать утомительно будет.
ну с данным дином в спл я думаю тяжко выступить, просто хочется иногда сверх баса)))
Чтоб можно было на открытой площадке позвучать) на пример на пикник поехатть)
ЗЯ-минимум дб,ФИ--поболее,ПИ-чуть больше ФИ,БП-громче всех предыдущих.Цитата:
Сообщение от coreyr
Вот с "позвучать" у БП очень тяжело.Цитата:
Сообщение от coreyr
ЧВ еще забыли.
В общем не париться и делать ФИ? по расчетам из мануала там короб 30 с лишним литров выходит, но надо 21.24? это я так понимаю с учтенным объемом фазоинвертора и объемом вытесняемым динамиком?)Цитата:
Сообщение от Matvey498
Рекомендую ЗЯ, т.к. соотношение резонанса к добротности 61.Цитата:
Сообщение от coreyr
Просто никогда не анализировал.Цитата:
Сообщение от orbita21
И что значит число 61? почему именно ЗЯ?Цитата:
Сообщение от Matvey498
разделить наЦитата:
Сообщение от Флекс 71**
то получится 61.Цитата:
Сообщение от Флекс 71**
К тому же добротность выше 0,5.Динамк для ЗЯ.
---------- Сообщение добавлено 14.07.2013 в 18:33 ----------
По русски (примерно) это переводят как "ширина энергетической полосы".Цитата:
Сообщение от coreyr
Т.е в фазике игать плохо будет?Цитата:
Сообщение от Matvey498
А если чв делать? проблематично или нет?
Делать ЗЯ.Цитата:
Сообщение от coreyr
Спасибо буду пробовать)))Цитата:
Сообщение от Matvey498
Пожалуйста.
Мужик! , я бы уже давно психанул :)Цитата:
