Итак имеем ДВА pioneer ts-w304r
Делаю объем 128 литров ( 80х40х40 см )
В басс боксе посчитал щелевой порт 40х5см, длина вышла 30,3см (настройка 35 герц)

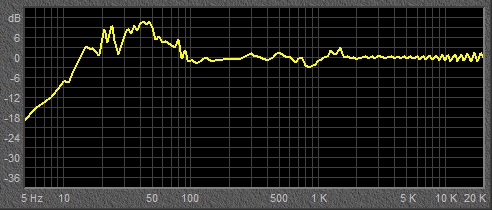

Вложение 433664
Всё верно?
Вид для печати
Итак имеем ДВА pioneer ts-w304r
Делаю объем 128 литров ( 80х40х40 см )
В басс боксе посчитал щелевой порт 40х5см, длина вышла 30,3см (настройка 35 герц)
Вложение 433664
Всё верно?
Ерунду насчитал если честно!...Ох уж эти программы блин!... В общем делал я месяц назад фазик под них(для двух динамиков!) Лепи сундук под один динамик 60 л,фазик-диаметр 100 мм,длинна 200мм. Будет подгуживать конечно но "колбаса" на все деньги! Не пожалеешь и можешь не бестолковится на счёт программы,-поясню-"проги" делаются профи для профи,для облегчения жизни ...и всё!
Посчитал по BassPort'у, правда ход динамика Xmax оставил как и было 10мм, иначе порты нереальные какие-то выходят и по длине и по ширине...
В итоге сделал 40х8см порт, длина 49см. Вроде всё нормально, на днях синус прогоню погляжу:)
Ну-Ну.Цитата:
Сообщение от storman2
Ещё вариант-динамики паралельно,ящик 80 л,труба диаметром 15-16 см,длиной 48-52 см.Настройка на 33--34Гц.
Короб уже сделан. 140 грязных литров (80х40х44). Щелевой порт 40х8см, 49см длиной.
Трек Emika - Drop The Other (low bass 32, 27) играет по сравнению с ЗЯ 128 литров намного мощнее :) Разница огромная в сравнении с ЗЯ

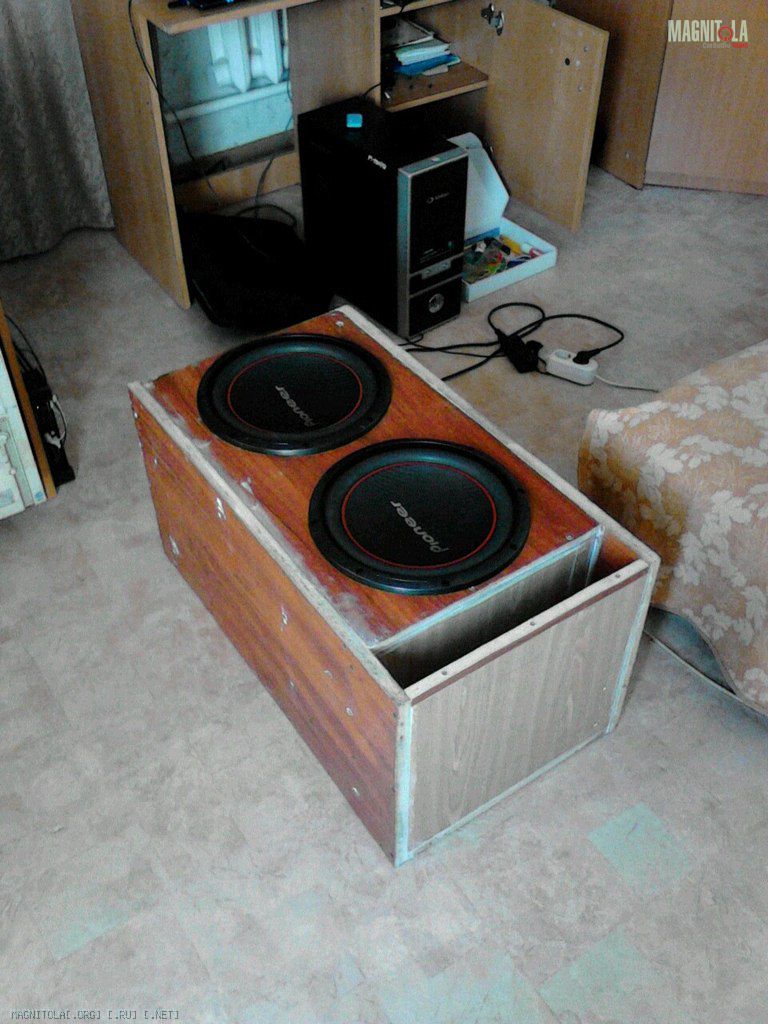

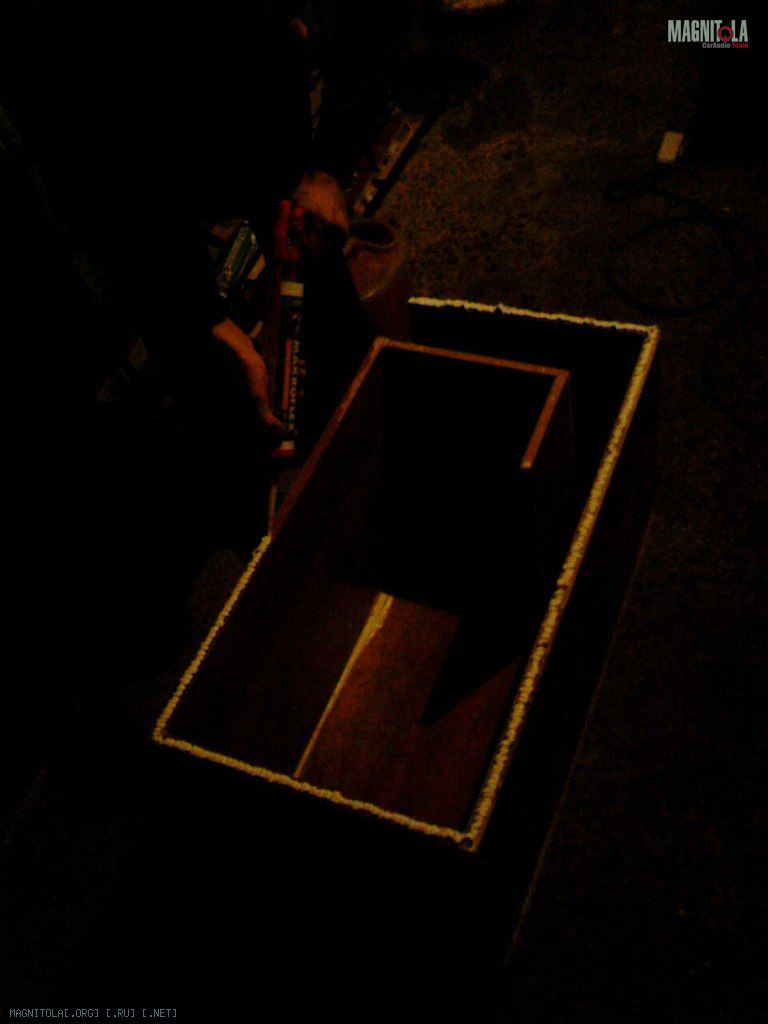

Вложение 434676Вложение 434678(осталось обклеить карпетом)
Теперь буду делать на нем ЧВ и Банд-Пасс(чертеж его есть в инструкции к сабу)
---------- Сообщение добавлено 26.08.2013 в 12:24 ----------
Параметры с инструкции, может кому пригодятся(убивает перевод, на коробке "компонентный сабуфер", да и везде он сабуфер в инструкции)
Revc(ом) = 3.0
Levc(mH) = 2.39
Fs(Hz)=28.6
Qms=13.3
Qes=0.74
Qts=0.70
Vas(liters)=77.88
Rms(N.S/m)=2.010
Mms(g)=149.5
Cms(m/N)=2.1x10-4
BL(T.m)=10.39
Xmax(mm)=4.7 (в обе значит 9.4 мм ход)
Много не "наваливай" на эти динамики,в твоём ящике очень легко выйти на превышение X max,-застучит катушка! Вообще предельная долговременная мощность этих динов- не более 250 вт. Катушка-2" и из каптона(охлаждение плохое)
Цитата:
Сообщение от storman2
Тольео в БП с такой полной добротностью он не годится.Цитата:
Сообщение от storman2
Странно, но в инструкции к сабу, где указаны эти параметры, есть чертеж этого саба в исполнении БПЦитата:
Сообщение от Matvey498
