Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Имеется в наличии Blaupunkt GTw 1200 Mystic в старом непонятном коробе от какого то магната. Хотелось бы попробовать оформить дин получше в фи коробе с настройкой около 35гц. Не могу найти ни паспорт к динамику ни его верные характеристики, как быть? Может у кого нибудь что то есть к нему? Буду благодарен...
re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Раз хочется, то нужно самому померять параметры Тиля-Смолла.
Тут на форуме несколько тем про это есть.
Да и гугл никто не отменял.гы ГЫ гы
re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Накопал паспорт
Performance gTw 1200 Mystic
Peak power handling 1000 Watt
RMS power handling 220 Watt
Nominal impedance 4 ohms
DC resistance (Re) 3.7 ohms
Resonance frequency (fs) 28 Hz
Frequency Response 30 - 1.000 Hz
Total Q factor (Qts) 0.56
Mechanical Q (Qms) 6.6
Electrical Q (Qes) 0.62
Equivalent air volume (Vas) 61 liters/2.13 cubic ft
Effective cone area (Sd) 510 cm²/78.5 sq. in
Sensitivity 92 dB (2.83 V/m

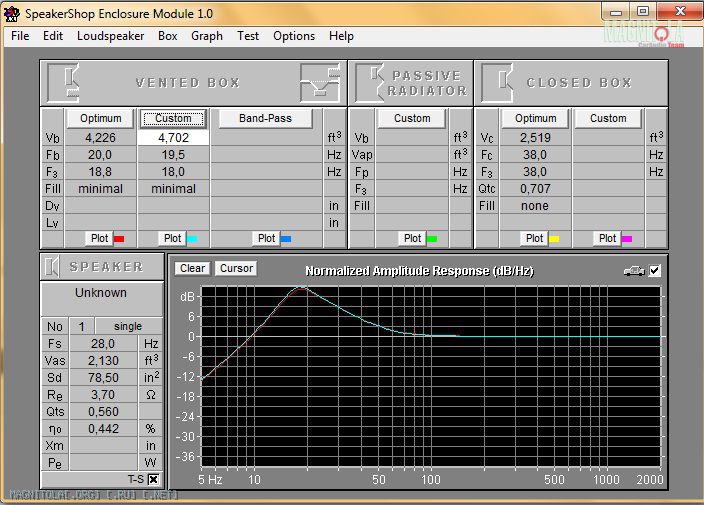

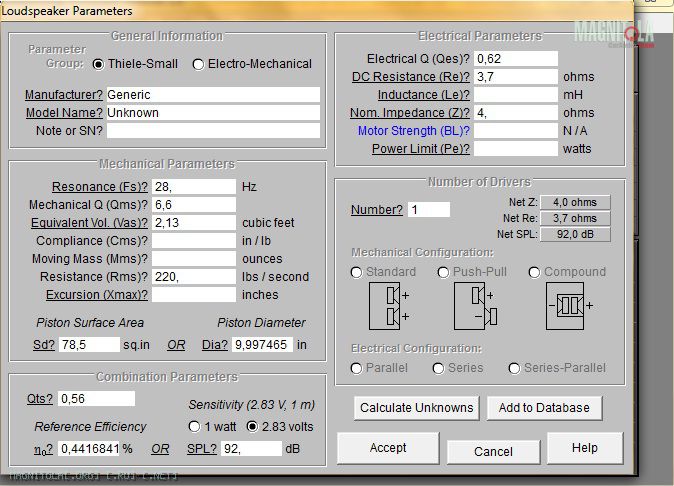

помогите с расчетами, вроде все верно расставляю в спикершоп (насколько я понимаю) а выдает странности(
re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Результаты в студию. Может оно так и есть.
Вложений: 3
re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Цитата:
Сообщение от
sevkf
Ну так что скажете?
Re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Цитата:
Сообщение от
sevkf
Ну так что скажете?
Оставьте динамик в ящике.По параметрам ясно ,что динамик ящичный и по кривым АЧХ "Спикершопа" понятно,что в ФИ выйдет барбулятор.Fs\Qts=50 и Qts=0,56.
Re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Цитата:
Сообщение от
sevkf
А подставил все верно я?
Объём в кубофутах,настройка порта низковата,но исходные свойства динамика это не меняет.Он для ЗЯ.
Re: Помогите расчитать корпус к Blaupunkt GTw 1200 Mystic
Цитата:
Сообщение от
Matvey498
Объём в кубофутах,настройка порта низковата,но исходные свойства динамика это не меняет.Он для ЗЯ.
Ясно,спасибо
