Построение ящика с ФИ для Morel SC 124
Так как с ФИ ящиками дела не имел,но сделать сам могу,прошу помощи в расчете ящика с ФИ для Morel SC 124.
Ну и цель конечно ящик поменьше,частоту пониже.
Ящик хочу в форме трапеции(задняя стенка наклонная под сиденье), и порт какой лучше труба или щелевой?
Заранее благодарен.
Re: Построение ящика с ФИ для Morel SC 124
nikowa, после создания 8-ми тем о рассчёте акустического оформления пора бы и самому считать...
Re: Построение ящика с ФИ для Morel SC 124
Ну с ФИ я еще не силен...
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
nikowa
ящик поменьше,частоту пониже
так не бывает
Цитата:
Сообщение от
nikowa
порт какой лучше труба или щелевой
труба занимает меньший объем при той же настройке,с ней проще работать,более того,раскрывы с обоих сторон трубы дают прирост в дБ и снижают концентрацию напряжений воздушных потоков на входе в порт и на его выходе.Но эту самую трубу нужно купить,нужно изготовить раскрывы(что не так просто) Щель,якобы, музыкальнее,но лично я этого не заметил. Зато с изготовлением щели все гораздо проще,достаточно иметь под рукой еще немного фанеры...
Цитата:
Сообщение от
nikowa
прошу помощи в расчете ящика с ФИ для Morel SC 124
Усилитель? Стили прослушиваемой музыки?
Re: Построение ящика с ФИ для Morel SC 124
По параметрам Fs\Qts=61,5 динамик для ЗЯ.
Вложений: 1
Re: Построение ящика с ФИ для Morel SC 124

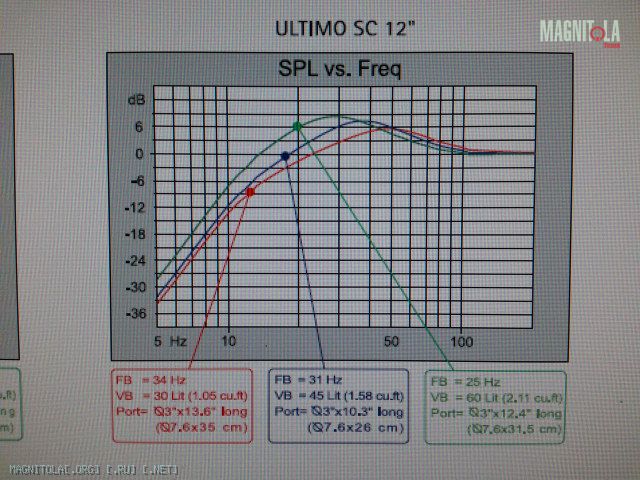

Вложение 479518что скажете по этим рекомендациям производителя Цитата:
Сообщение от
Pterodon
так не бывает
труба занимает меньший объем при той же настройке,с ней проще работать,более того,раскрывы с обоих сторон трубы дают прирост в дБ и снижают концентрацию напряжений воздушных потоков на входе в порт и на его выходе.Но эту самую трубу нужно купить,нужно изготовить раскрывы(что не так просто) Щель,якобы, музыкальнее,но лично я этого не заметил. Зато с изготовлением щели все гораздо проще,достаточно иметь под рукой еще немного фанеры...
Усилитель? Стили прослушиваемой музыки?
Мне и нужен более музыкальный ящик.
Усилитель EOS 500.1
Слушаю все подряд,кроме металла,тяжелого рока
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
nikowa
Нажмите на изображение для увеличения Название: 20131129_204403.jpg Просмотров: 0 Размер: 113.5 Кб ID: 479518что скажете по этим рекомендациям производителя
При полной добротности 0,52 скажу:"Я такой динамик в ФИ ставить не буду"...
Re: Построение ящика с ФИ для Morel SC 124
Так что не стоит заморачиватся?
Добротность вродьбы 0,34?
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
nikowa
что скажете по этим рекомендациям производителя
я за параметры для зеленого графика.Если,чтобы сабвуфер играл побыстрее,то синий
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
nikowa
Добротность вродьбы 0,34?
Какая добротность:полная Qts или электрическая Qes? И о каком динамике речь? То ,что высветилось на "Магнитоле"-Vas=60,Fs=32,Qts=0,52.
Re: Построение ящика с ФИ для Morel SC 124
Matvey498,ты заморочил уже не только топикстартера,но и сам себя...
Re: Построение ящика с ФИ для Morel SC 124
Matvey498, чет не то "высветилось"
- Модельный ряд
- Сабвуфер
- Диаметр, мм: 300
- Диапазон воспроизводимых частот, Гц: 10 - 900
- Мощность номинальная / максимальная, Вт: 600 / 2000 (пик.)
- Полная добротность (Qts): 0.34
- Рекомендованный объем закрытого ящика: 20 - 50 л
- Рекомендованный объем фазоинверторного ящика: 30 - 60 л
- Сопротивление, Ом: 4
- Частота основного резонанса (FS), Гц: 23
- Чувствительность, дБ: 91,5
- Эквивалентный объем (VAS), л: 113
|
|
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
Pterodon
заморочил уже не только топикстартера,
Так у него уже ДЕВЯТЫЙ! вариант и никак не угомонится...
Цитата:
Сообщение от
Pterodon
но и сам себя...
Вот с этим тяжелей то...Я то размял,снял Т_С,посчитал,переснял-перепроверил-через анализатор спектра прогнал...
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
Matvey498
Так у него уже ДЕВЯТЫЙ! вариант и никак не угомонится...
Вот с этим тяжелей то...Я то размял,снял Т_С,посчитал,переснял-перепроверил-через анализатор спектра прогнал...
Что Девятый?
Re: Построение ящика с ФИ для Morel SC 124
nikowa, вот зачем под пятидюймовый фронт в маленький автомобиль 12" даже в ЗЯ?
Это грубо 30л внутреннего объёма,т.е. внешний объём под 40л + просветление задней полки -- это дырка диаметром чуть менее 30-ти см... Этот ящик надо как следует ещё закрепить, чтобы ЗАБИТЬ басом весь город.А эапаску на сиденье?
Ещё 16.09.2013. в Вашей теме "Объём зя для Helix p10W 4csv" в посте №2 JAMMING выдал рекомендации...(это не считая тех,что выдали ранее по сабам 10 дюймов).
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
Matvey498
nikowa, вот зачем под пятидюймовый фронт в маленький автомобиль 12" даже в ЗЯ?
Это грубо 30л внутреннего объёма,т.е. внешний объём под 40л + просветление задней полки -- это дырка диаметром чуть менее 30-ти см... Этот ящик надо как следует ещё закрепить, чтобы ЗАБИТЬ басом весь город.А эапаску на сиденье?
Ещё 16.09.2013. в Вашей теме "Объём зя для Helix p10W 4csv" в посте №2 JAMMING выдал рекомендации...(это не считая тех,что выдали ранее по сабам 10 дюймов).
Я конечно благодарен Вам за то, что вы переживаете за место в моем багажнике,но у меня запаска под капотом....
Если б меня устроил Хеликс Р10 в ЗЯ,то я б не искал новых сабвуферов и не создавал тем.
У меня сейчас есть Саб 12" морел SC124 и есть для него ЗЯ на 37л
И у меня есть желание сделать ФИ и послушать лично своими ушами и спрашиваю сдесь о том как мне его правильно расчитать...
И если кто может подскажите,а нет так нет буду искать другие варианты.
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
nikowa
у меня запаска под капотом....
... это нормально...
У этого динамика,что Вы собрались "употребить" соотношение Fs\Qts=67,6 .Динамик для ЗЯ.По двум критериям-фронт 5 дюймов и динамик не для ФИ "не годится". А чем Helix не устроил? Он может не размят,нет выхода баса в салон,полярность,согласование с усилителем,не закреплён ящик??
Re: Построение ящика с ФИ для Morel SC 124
Решил пока остановится на ЗЯ для этого динамика,ящик сделал на 37л чистыми.
Может кто то сравнивал какой объем нужен.
Толи из-за того что саб новый,я чтото не слышу разницы что 32л ,что 37л
Re: Построение ящика с ФИ для Morel SC 124
Цитата:
Сообщение от
nikowa
Решил пока остановится на ЗЯ для этого динамика,ящик сделал на 37л чистыми.
Может кто то сравнивал какой объем нужен.
Толи из-за того что саб новый,я чтото не слышу разницы что 32л ,что 37л
пусть недельку разомнётся..пока он дубовый..
