Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
orbita21
Ritz, я вам тайну открою. Между 8 мм.кв. и 20 мм.кв. есть еще сечение.
в таблицах нет других :(
Вложений: 1
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le

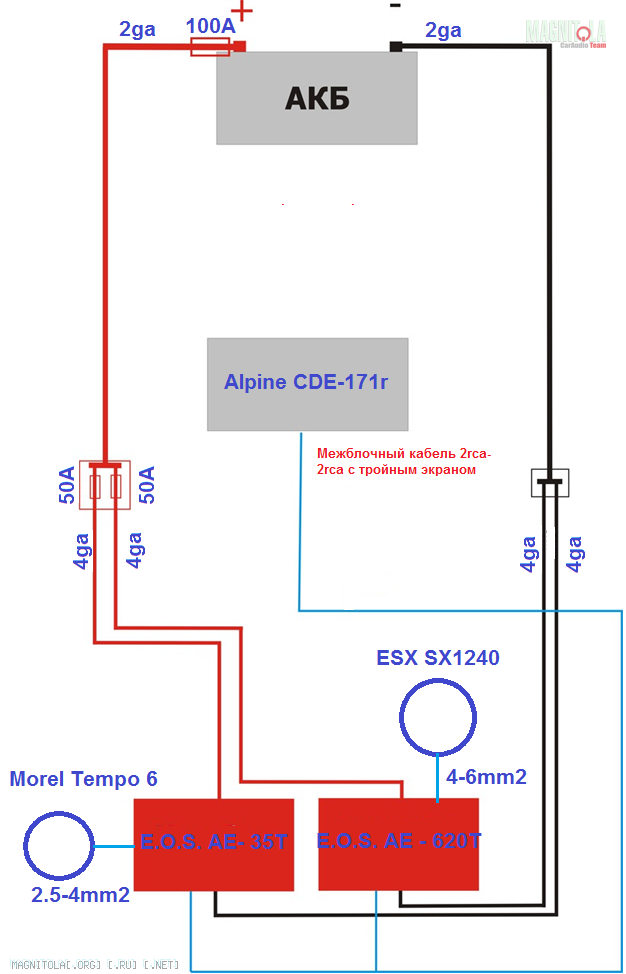

Мужики! выкладываю отредактированную схему! пойдет?
35Т - предики 2х30А.
620т - предики 2х40А.
Если я не найду кабеля GA (4га и 8га точно есть, 2 га не видел), то буду брать сварочные. Если я применю КГ-16 и КГ-25, нормально будет? или на порядок повыше?
Вложение 496850
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
Ritz в таблицах нет других :([COLOR="Silver"]
---------- Сообщение добавлено 30.12.2013 в 21:38 ----------
Какая разница что есть в таблицах? Если нет в таблице, то это не значит что в магазине не продается....
Грубо если:
1)Взять полторы штуки
2)Зайти в магазин
3)попросить КГ-35
4)Если разные КГ, спросить о весе(в спецификации указано) брать более тяжелый
5)купить
6)подключить
7)быть спокойным
Если хотите вычислять, то вычисляйте и не в AWG, а просто в мм Разница там будет если обычный КГ брать, копейки...
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
Ritz Если я применю КГ-16 и КГ-25, нормально будет?
Вполне. Это и хотел донести.
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
Ritz А если в 35Т стоит 2х30А, а в 620Т - 2х40А, то нужно ставить 60А и 80А? или как?
Совершенно верно,так и должно быть-из этого следует:60+80=140А на АКБ в колбе.При малой длине кабеля от дистрибьютора до усилителей(не более 0,5 метра 8Ga медного кабеля будет достаточно)4Ga, если медный, тоже хватит на длинную линию.Все медно-аллюминиевые кабели требуют увеличения сечения в соответствии 4Ga и 2Ga,следуя по выше указанному тексту в этом сообщении.,
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
gena60 Совершенно верно,так и должно быть-из этого следует:60+80=140А на АКБ в колбе.При малой длине кабеля от дистрибьютора до усилителей(не более 0,5 метра 8Ga медного кабеля будет достаточно)4Ga, если медный, тоже хватит на длинную линию.Все медно-аллюминиевые кабели требуют увеличения сечения в соответствии 4Ga и 2Ga,следуя по выше указанному тексту в этом сообщении.,
Спасибо большое! Посмотрите, пожалуйста, схему в посту 72
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
Ritz Спасибо большое! Посмотрите, пожалуйста, схему в посту 72
Схема нормальная,только номиналы предов надо изменить, в посте №75 я это уже указал,не менее их номинала надо ставить.,
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
gena60 Схема нормальная,только номиналы предов надо изменить, в посте №75 я это уже указал,не менее их номинала надо ставить.,
Не менее значит равно или больше....т.е. 60А и 80А в дистрибьютере и 150А у акб. В посте 68 говорили ставить не больше чем номинал на усилителях. Кому верить :(
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
Ritz Не менее значит равно или больше....т.е. 60А и 80А в дистрибьютере и 150А у акб. В посте 68 говорили ставить не больше чем номинал на усилителях. Кому верить :(
подумай головой и сам решишь..селективность не кто не отменял..преды всего лишь защита от короткого..вот простой пример..у тебя электрический щиток..стоят автоматы(преды)10А свет(1комн),16А розетки(1комн),10А свет (кухня-прихожая),16А розетки (ванной)-какой на входе перед ними поставишь?что сумму складывать будешь?а стоит не более 25А..вот и сам решай..думаю разжёвывать больше нет смысла..
Re: 1 esx sx1040 или 2esx sx1040 усилитель e.o.s. ae-4100le
Цитата:
Сообщение от
Ritz Я по таблицам подбирал неужели они не правильны?
Давай те я распишу как подбирал, а Вы поправите:
1. Подбираем кабель от усилителя 35Т до дистрибьютера.
Длина кабеля не превышает 2-х м.
Номинальная мощность 2х95=190Вт
Напряжение 13В
I=190/13=14,61А.
По таблице подбираем кабель 8ga
2. Подбираем кабель от усилителя 620Т до дистрибьютера.
Длина кабеля не превышает 2-х м.
Номинальная мощность 1х500=500Вт
Напряжение 13В
I=500/13=38,46А.
По таблице подбираем кабель 8ga
3. Подбираем кабель от дистрибьютера до акб.
Длина кабеля 4-5 м.
Номинальная мощность 2х95+1х500=690Вт
Напряжение 13В
I=690/13=53,08А.
По таблице подбираем кабель 4ga.
4. Подбираем предохранитель у АКБ.
Кабель 4га, значит максимальный номинал предохранителя 100А.
5. Подбираем предохранители в дистрибьютере.
Кабели по 8га, значит - 50А.
Другой вопрос, сказали, что нужно предохранители в дистрибьютере ставить не меньше номинала предохранителя в самом усилители.
Если в усилители стоит 2х30А и 2х40А - это значит нужно 60А и 80А ставить? тогда кабель нужен другого сечения, т.е. получается от обратного счет....
Господа, позвольте вставить свои 5 копеек. А почему при расчете силы автор не учел вот этот пункт:
Зная, что средняя (RMS) мощность соответствует приблизительно 50% эффективности усилителя, то для определения максимальной мощности надо удвоить ее значение. (с)
Пост №2 отсюда:http://magnitola.org/o-kommutacii/15...ranitelei.html
