Сабвуферы AIRTONE: обзор и измерение параметров
Ребят, привет! Разрешите представить вам небольшую проделанную работу, думаю многим будет интересно!
Я думаю ни для кого тут не секрет, что параметры, которые указывает производитель на коробках, по совершенно разным причинам зачастую не совпадают с реальностью! Именно поэтому при проектировании коробов для сабвуферов мы здесь каждый раз советуем сделать замер головки, если это возможно!
Касательно сабов AIRTONE я решил немного облегчить кому то вышеописанную задачу!
Я взял по 3-4 саба каждой модели и снял с них параметры Тиля-Смолла! Причем сделал это не где-то там в подвальной лаборатории на коленках, а отдал их Анатолию Шихатову, который замерил их на уникальном измерительном комплексе Clio, том самом, который стоит в редакции журнала "АЗ". Вобщем это практически эксклюзив.
Ну и конечно же не упустил возможности подписать у Мастера экземпляр своей книги :D
Вложение 690126
Итак, первый саб:

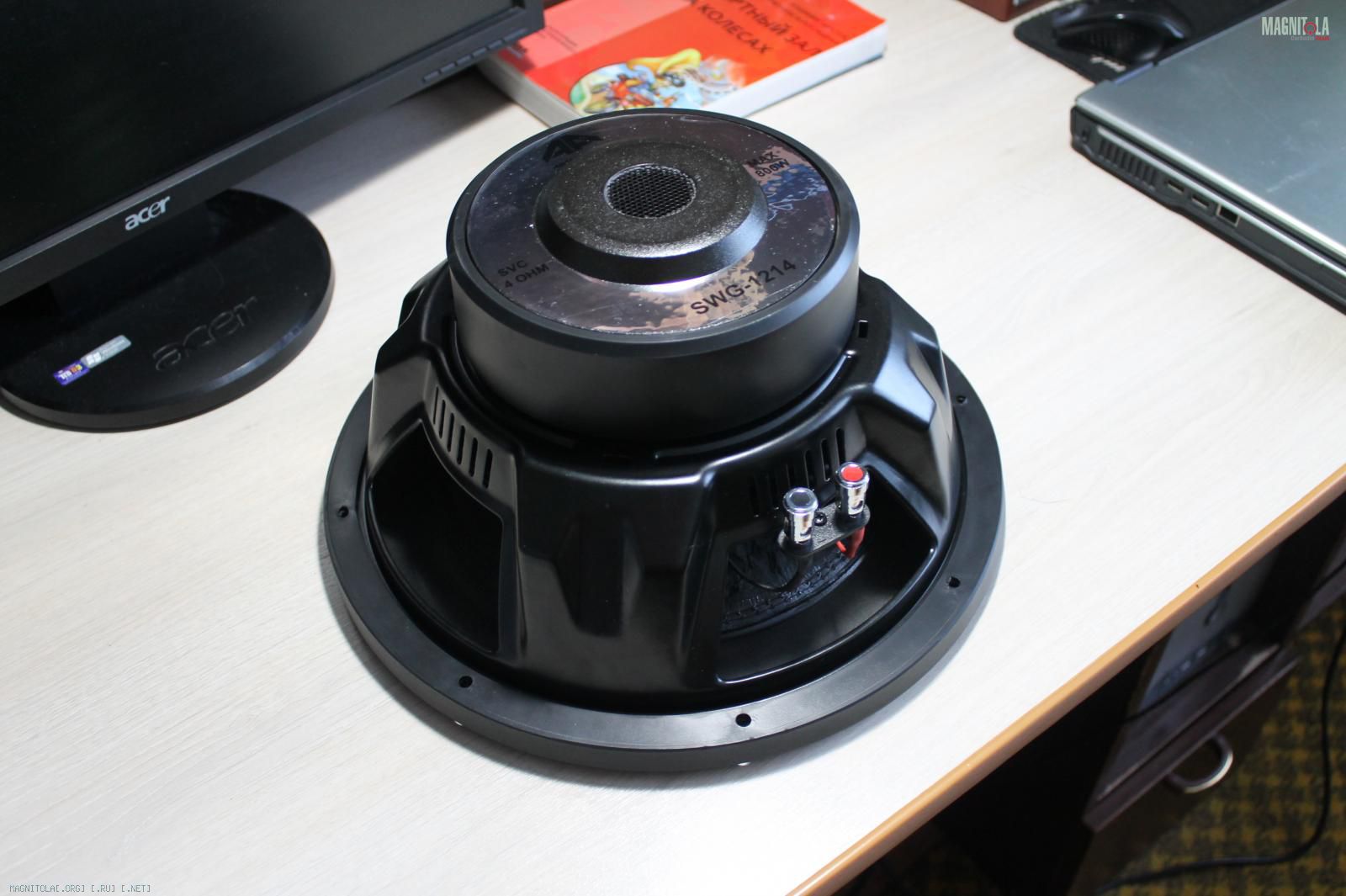

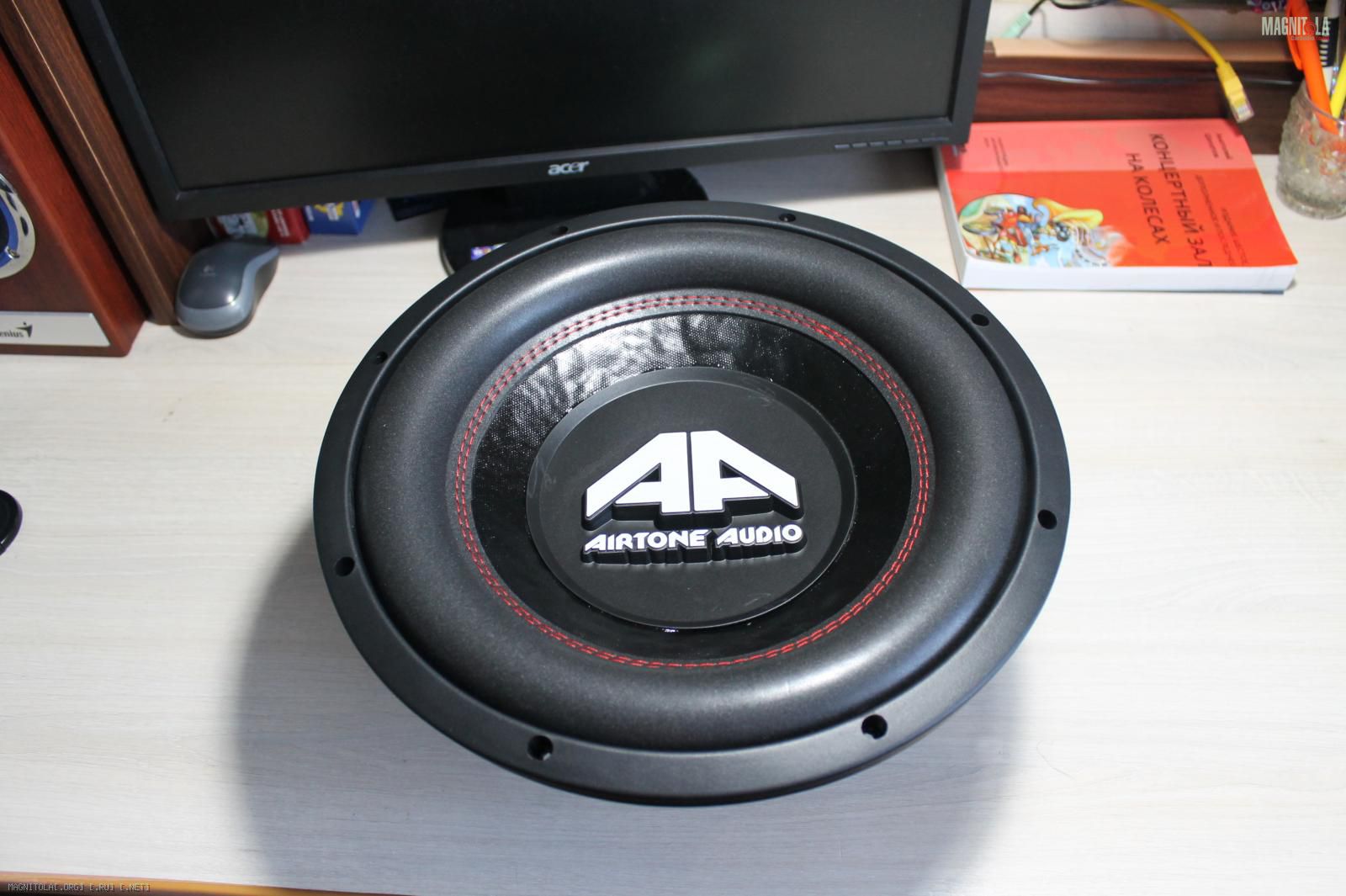

AIRTONE SWG-1214
Вложение 690096Вложение 690098Вложение 690100
Цитата:
Диаметр, мм: 300
Номинальная мощность, Вт: 400

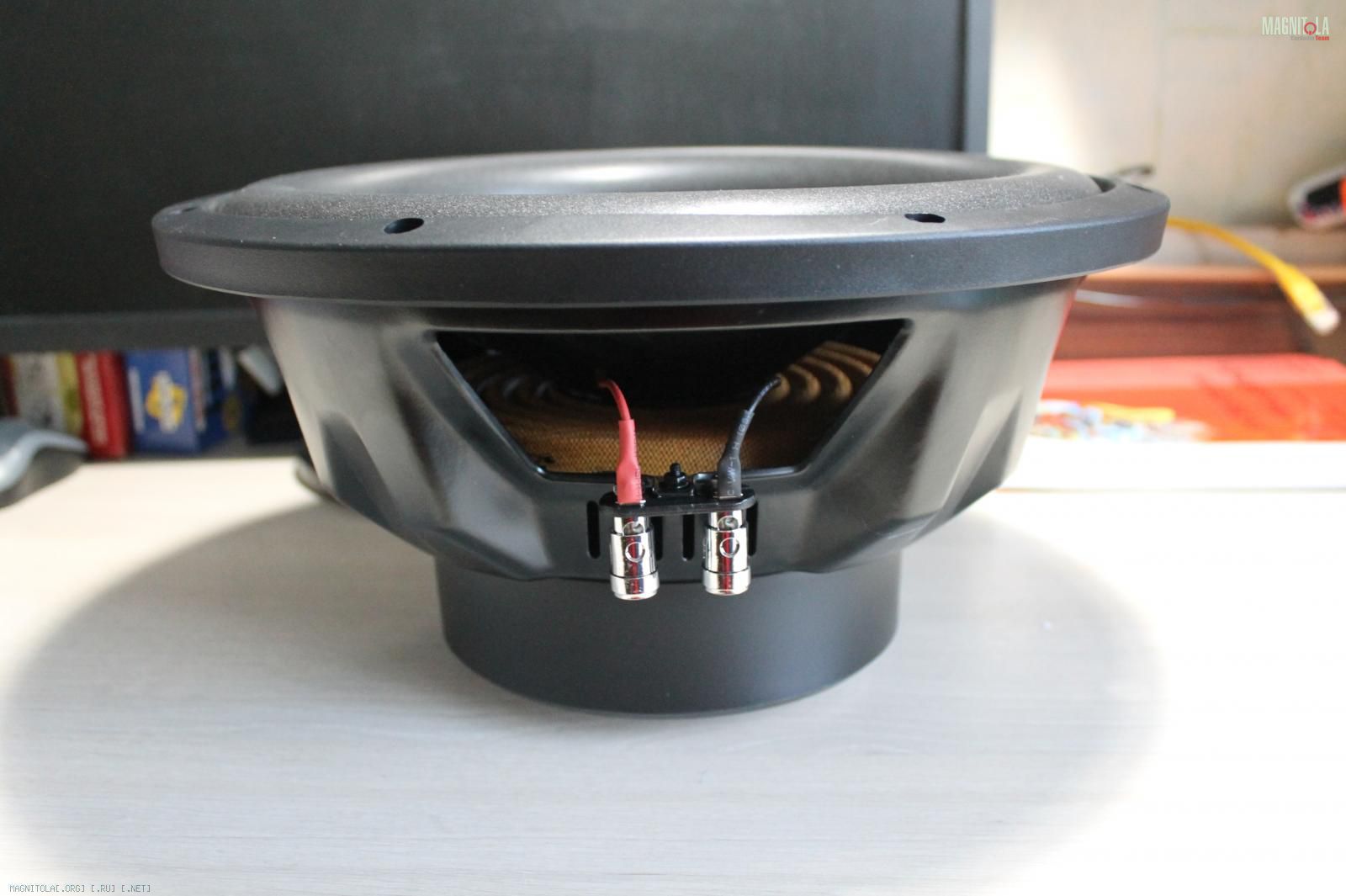

Подвес из вспененного полиуретана, двойной строчкой пришит к диффузору. Корзина штампованная, катушка 4Ома, хорошо вентилируется. Отверстие в магните защищено сеткой, нажимные клеммы как норма жизни.

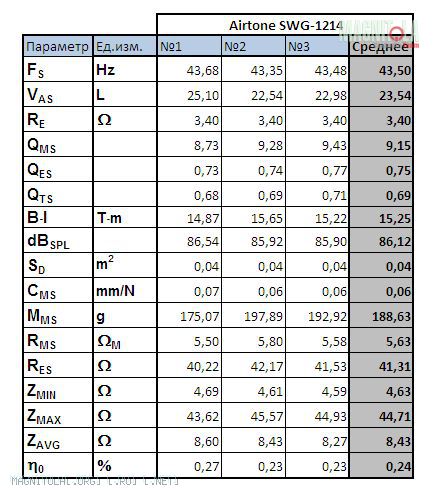

Был сделан замер 3х штук и подведено среднее значение:
Вложение 690132

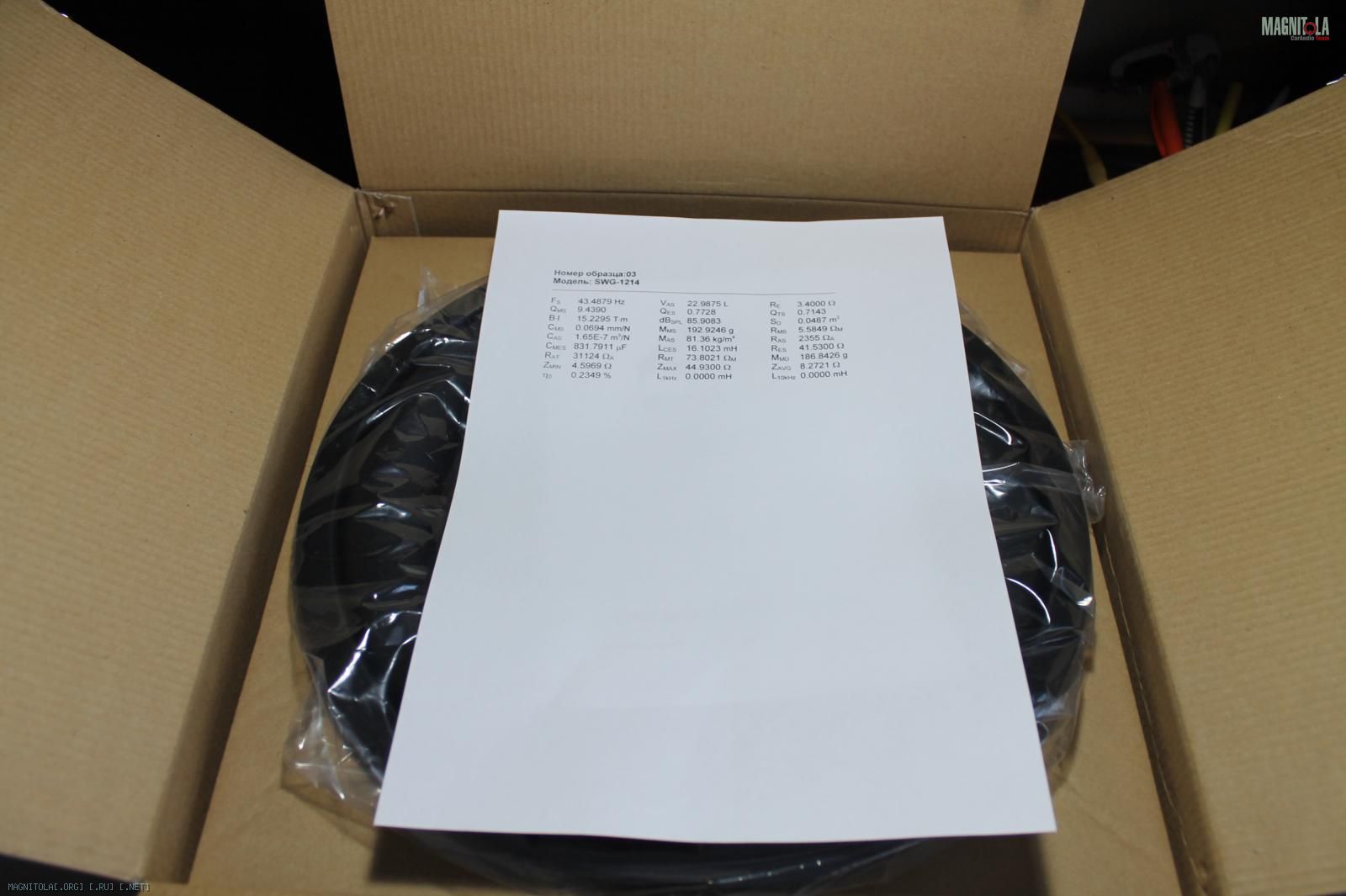

В каждом из 3х индивидуальный лист замеров со всеми параметрами.
Вложение 690102

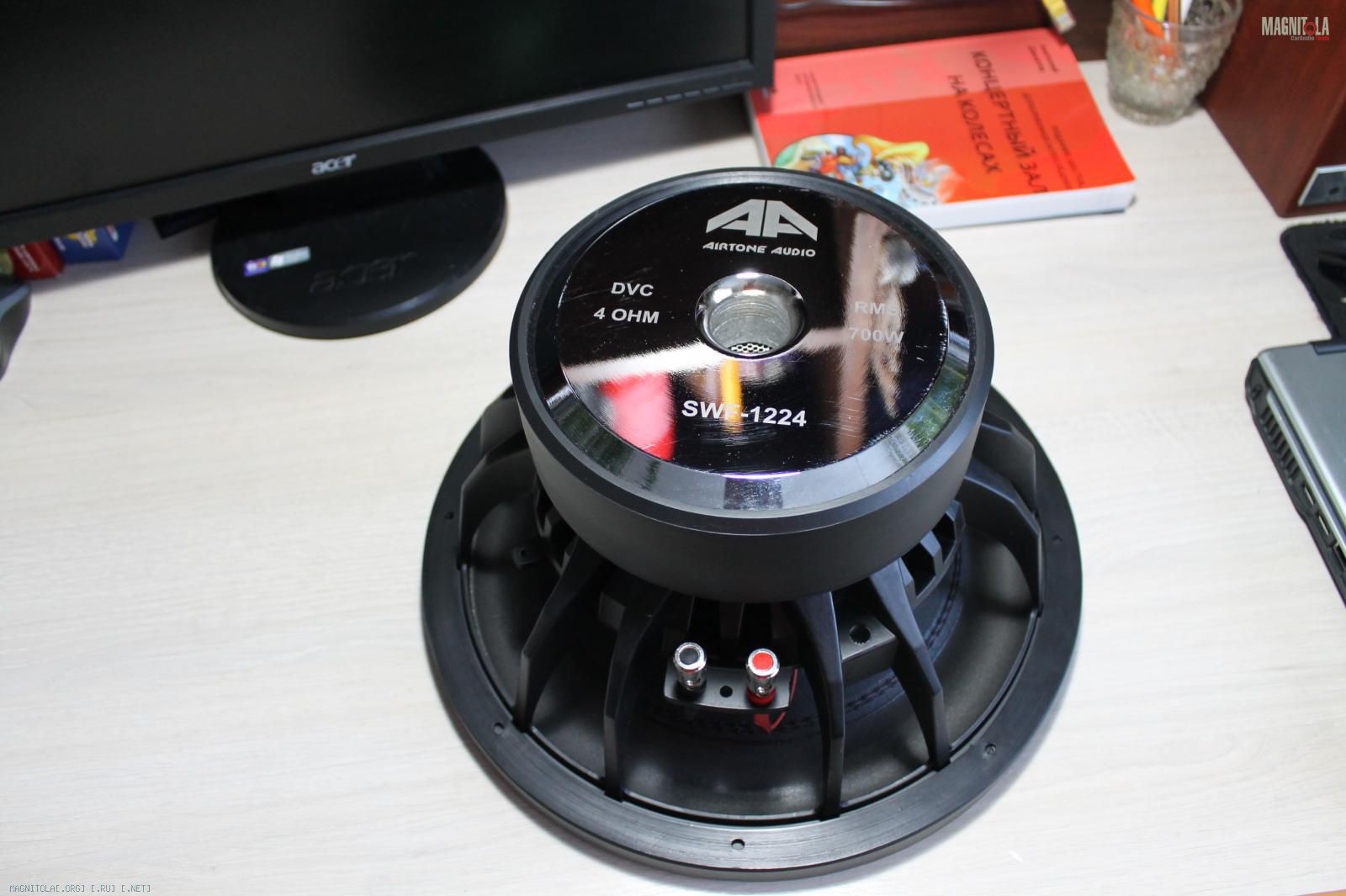

AIRTONE SWF-1224
Цитата:
Диаметр, мм: 300
Номинальная мощность, Вт: 700

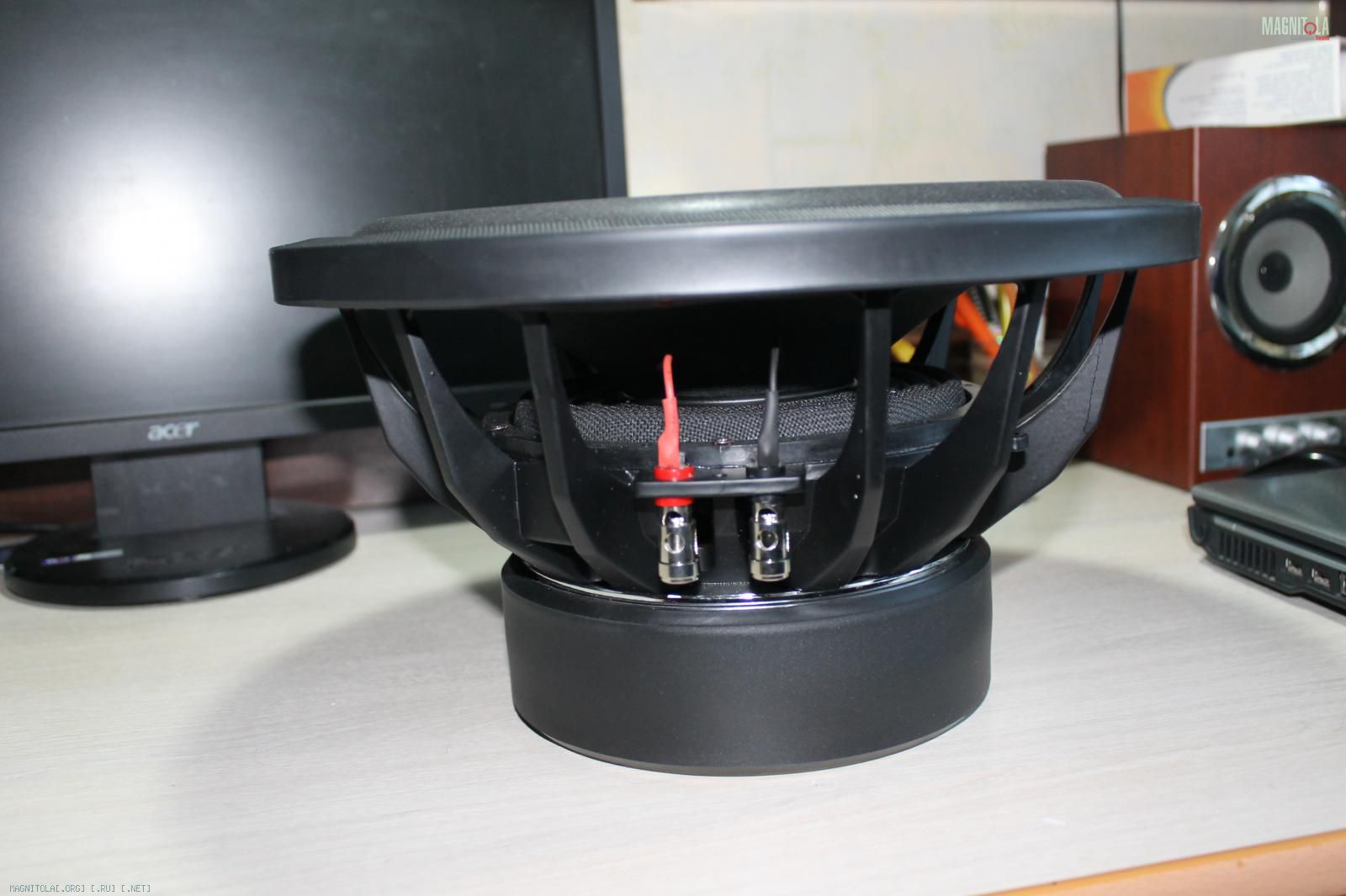

Диффузор и подвес аналогичный с моделью SWG. Однако отличий очень много! Во-первых — это литая корзина с массивными спицами! Катушек уже не одна, а две по 4Ома. Головка гораздо более длинноходная, я бы сказал САМАЯ длинноходная из всех! Магнитная система также более развита! Все так же отверстие защищено сеткой, а катушка отлично вентилируется через большие окна в корзине.
Провода свободные, но их длины более чем достаточно, чтобы предотвратить обрыв.
Вложение 690104Вложение 690106Вложение 690108

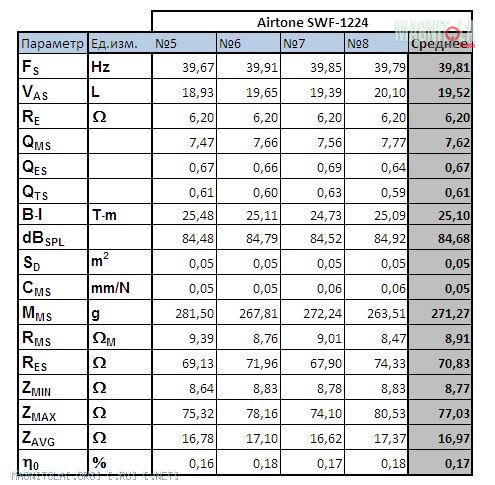

Их я замерил 4 штуки, как наиболее популярные:
Вложение 690130

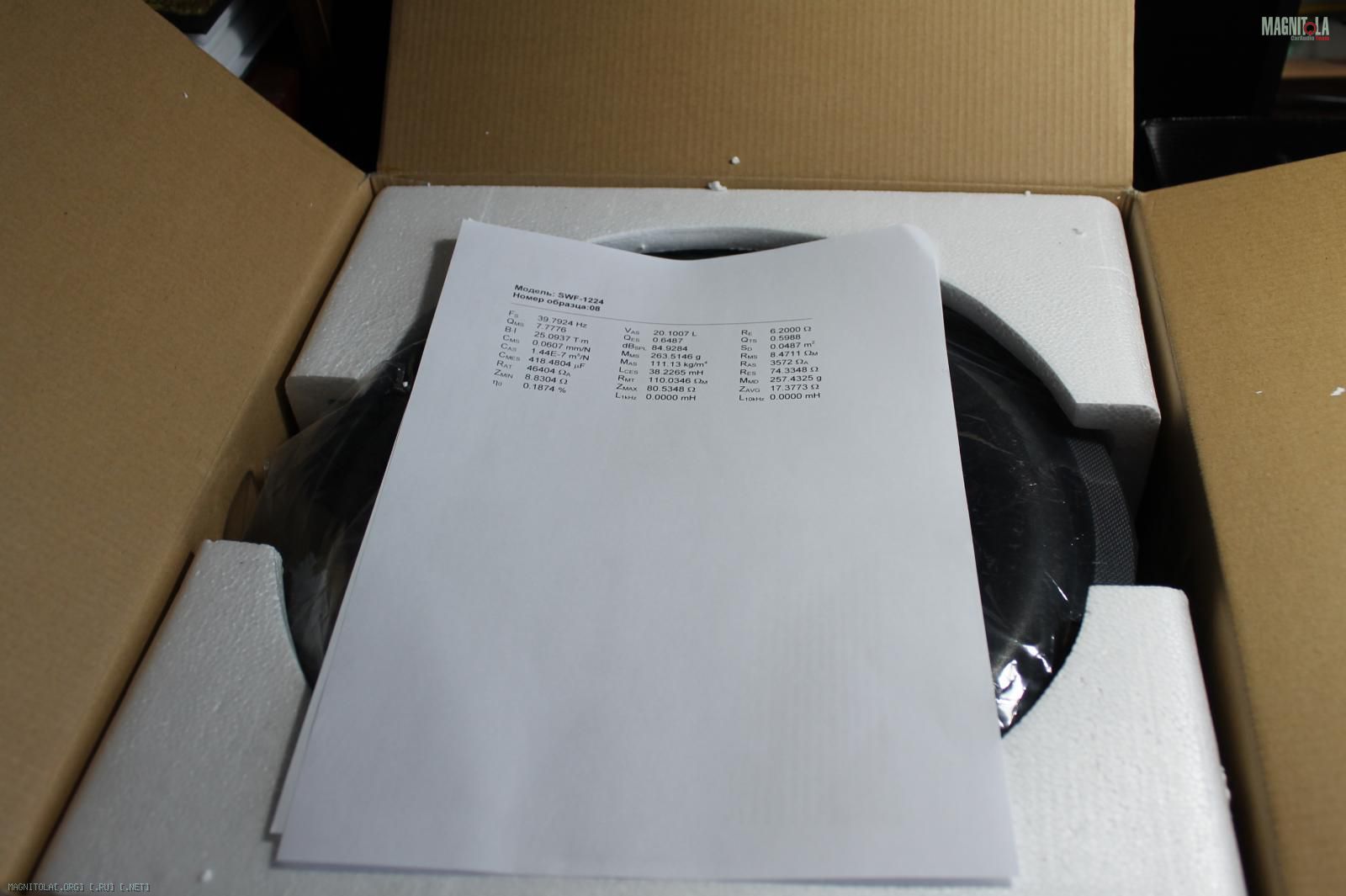

В каждом по листу:
Вложение 690110
Последний из сабов:
AIRTONE SWК-1224
Цитата:
Диаметр, мм: 300
Номинальная мощность, Вт: 1000

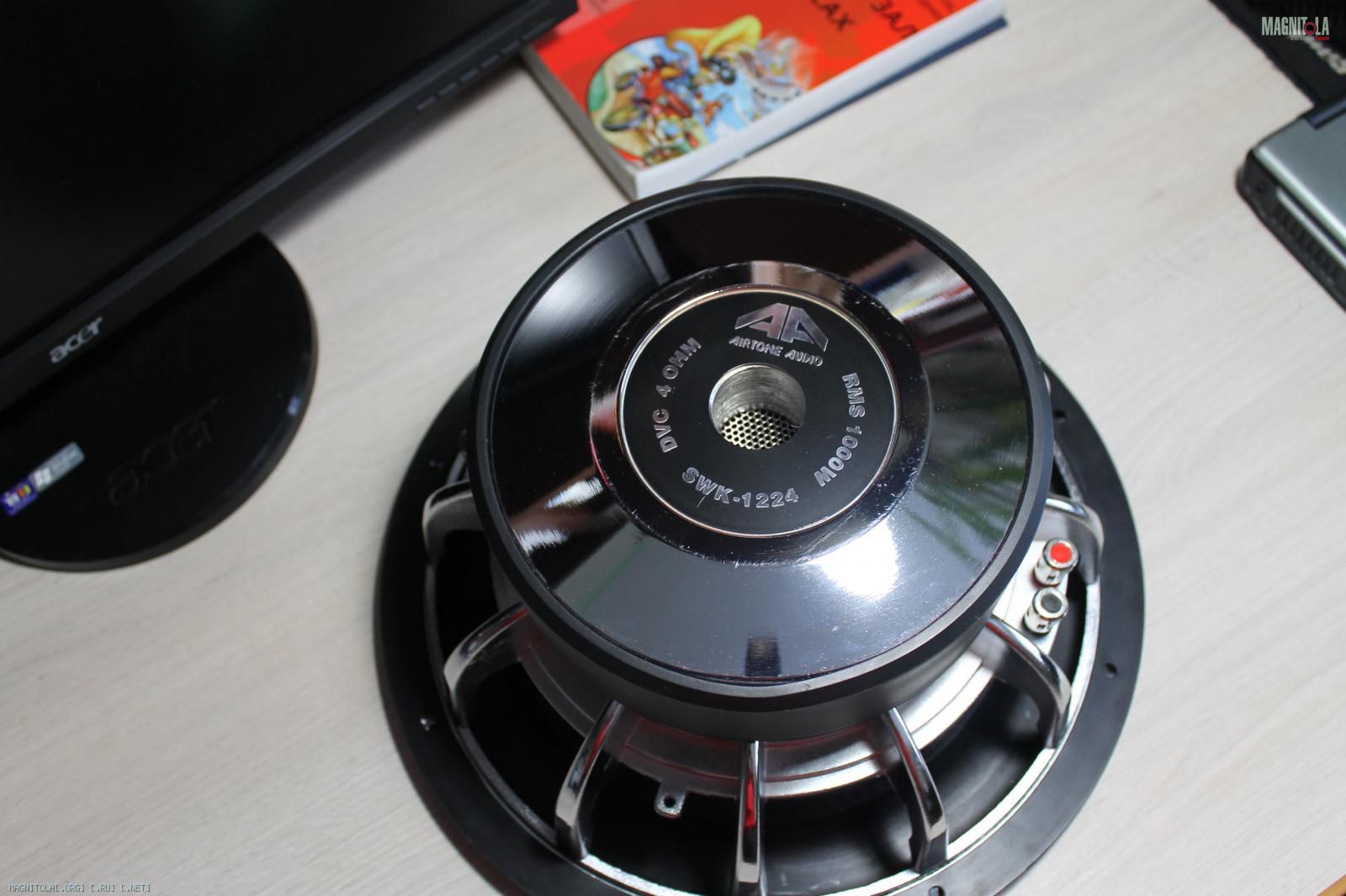

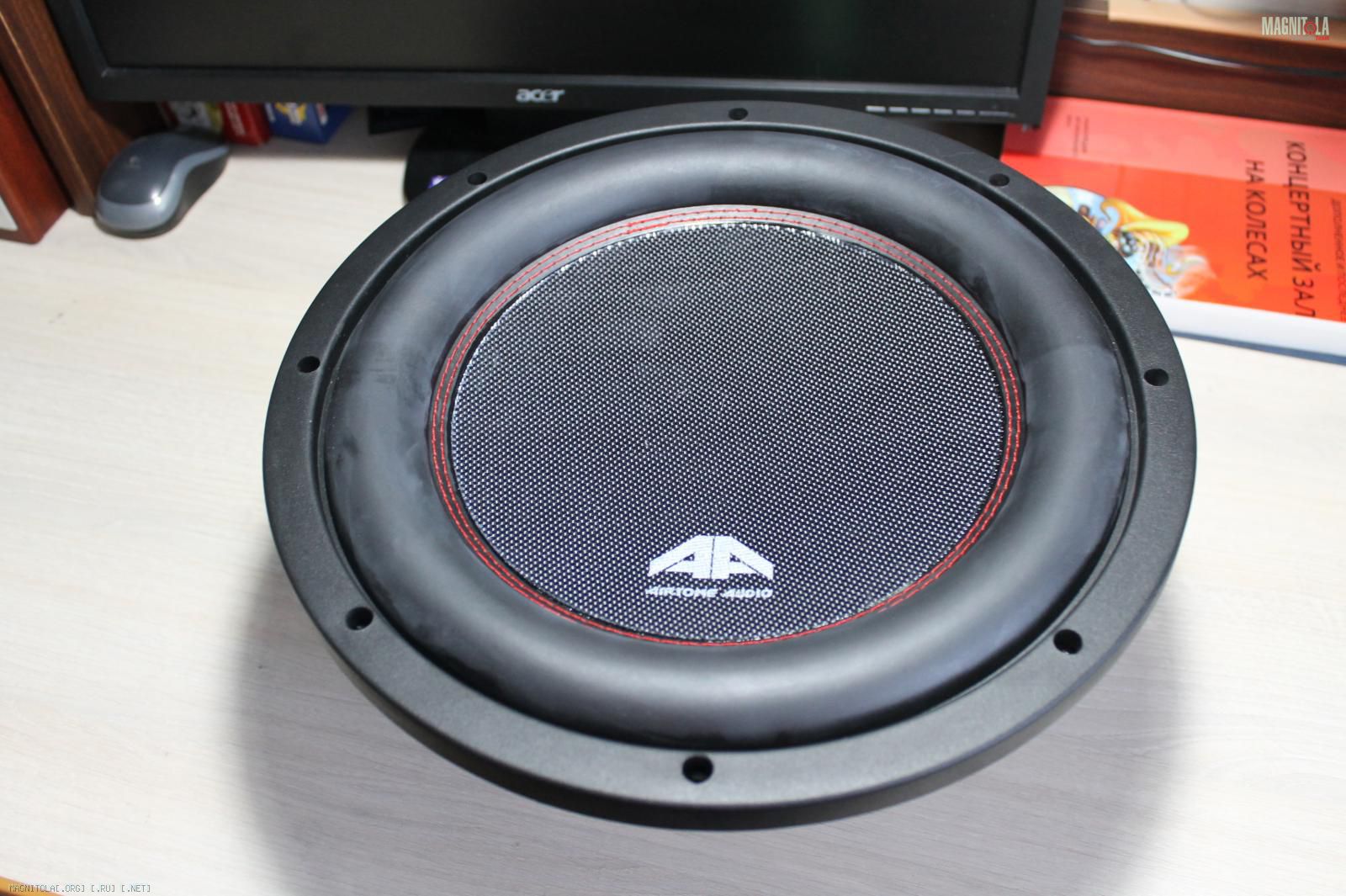

Подвес резиновый, диффузор имеет бОльшую площадь и отличается исключительной твердостью. Корзина литая хромированная. Катушки две по 4 ома, вентиляционные отверстия катушек защищены сеткой.
Этот сабвуфер отличает уже совсем другая подвижка!

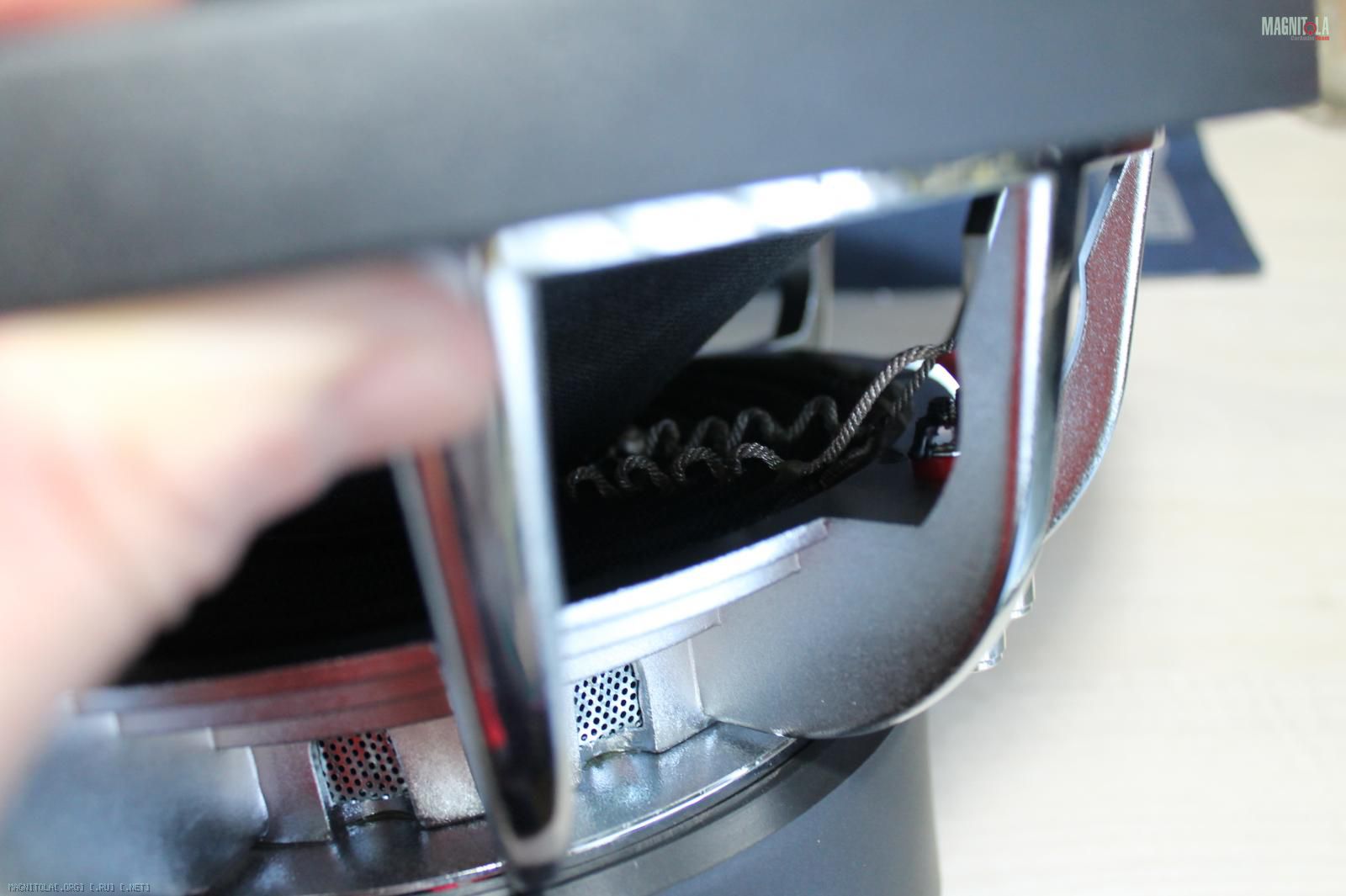

В отличии от SWF — здесь уже 2 центрирующих шайбы, в верхнюю вшиты и дополнительно вклеены подводящие провода. Магнит — аналогичный с SWF.
Вложение 690112Вложение 690114Вложение 690116Вложение 690118

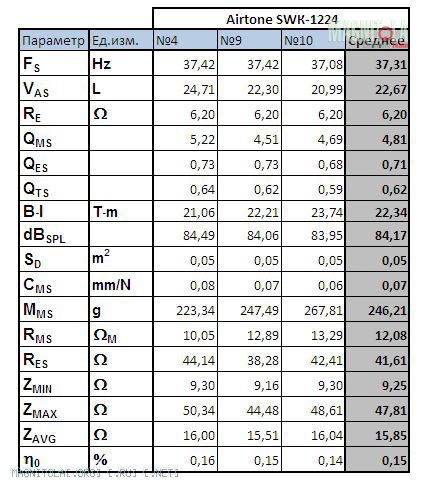

Замеры 3х штук и среднее между ними:
Вложение 690094

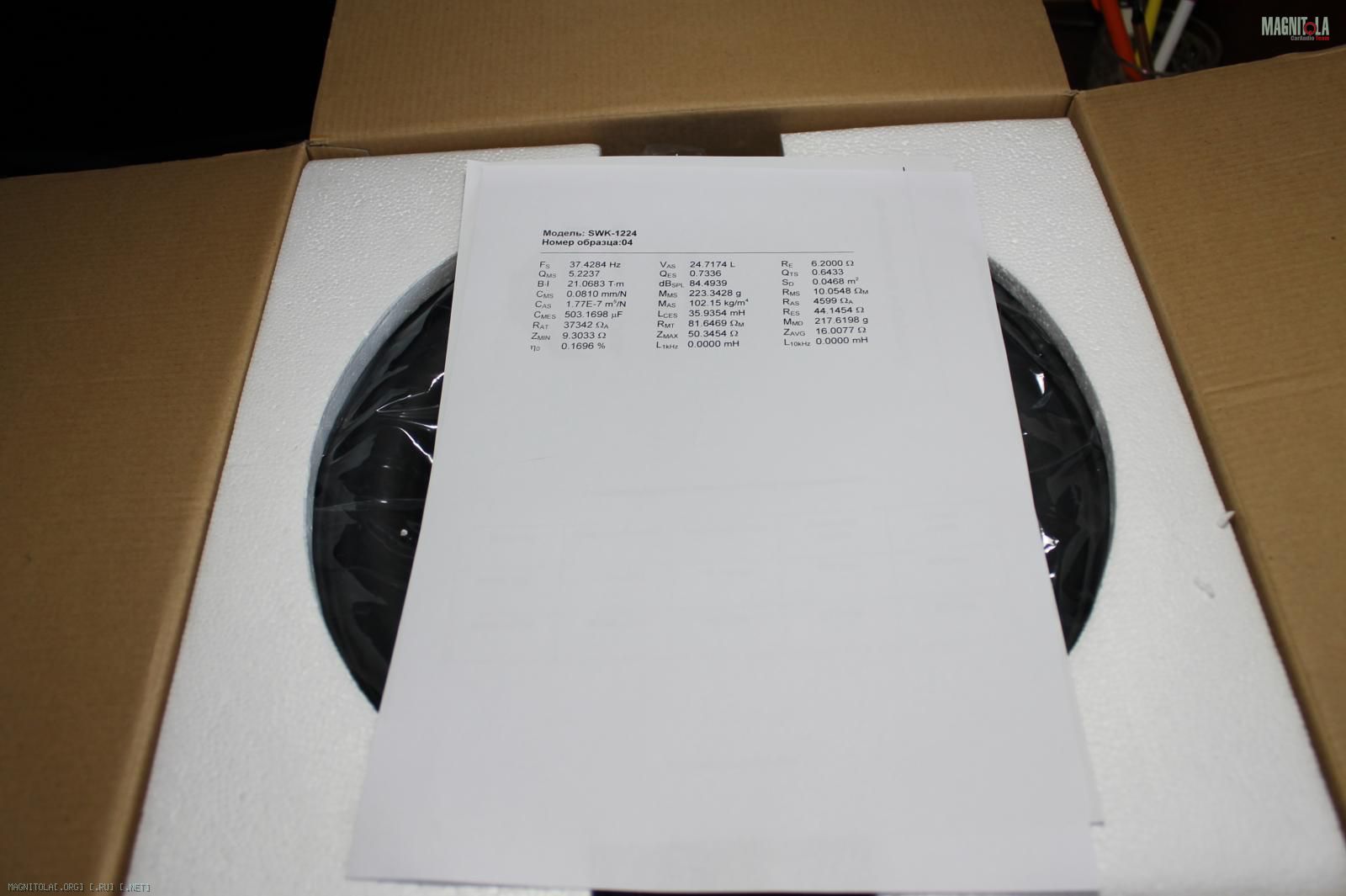

Как всегда, к каждому отдельный лист:
Вложение 690120

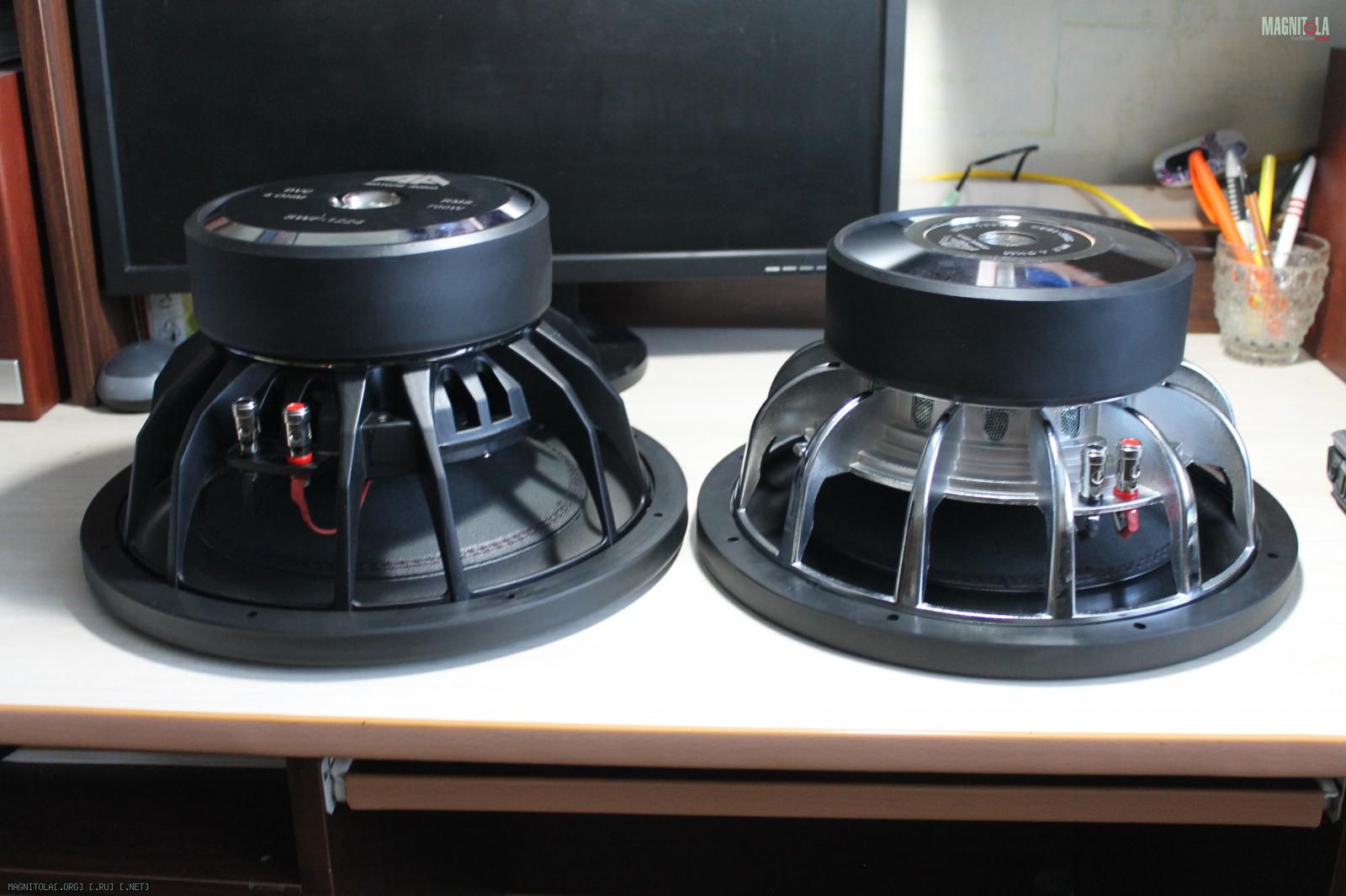

Отдельно хотелось бы остановиться на сравнении SWF и SWK:
SWF — более длинноходный и менее требовательный к мощности усилителя.
SWK — чуть менее длинноходный, но тем не менее имеет большую эффективную площадь диффузора и лучшую линейность за счет 2х центрирующих шайб. Также способен переварить большую мощность усилителя!
Вложение 690122Вложение 690124
КОТЭ теперь все стало понятно, он сделал свой выбор :D
Вложение 690128
Спасибо за внимание, надеюсь проведенная работа окажется исключительно полезной!
Вложений: 1
Re: Сабвуферы AIRTONE: обзор и измерение параметров

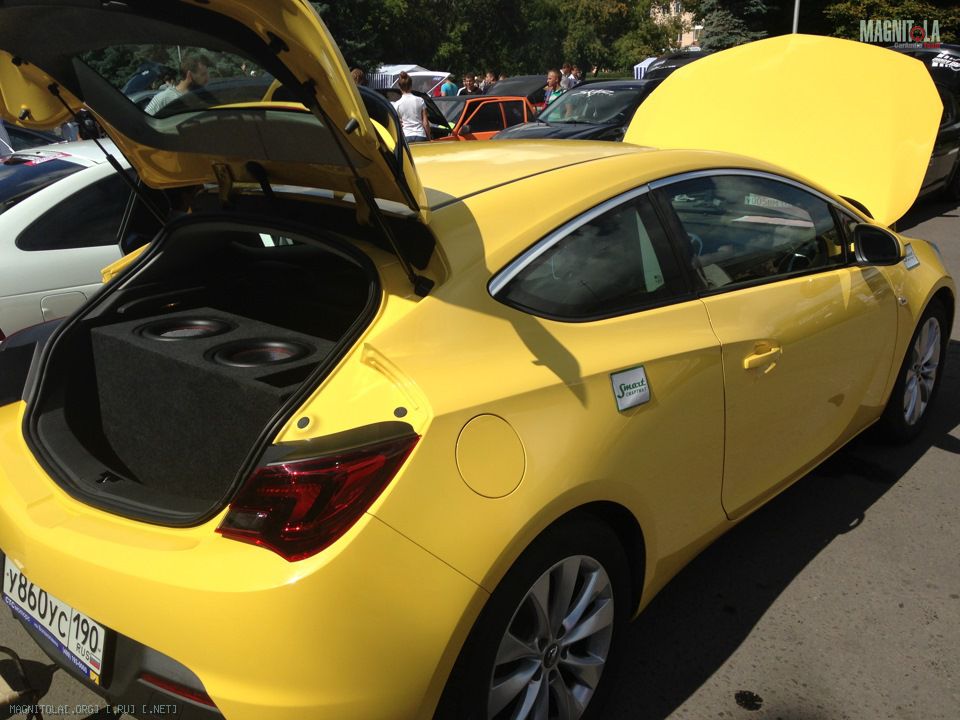

Вваливал в SWK-1044 в 2шт 3500Вт РМС. Пережили сезон ЕММА на замерах! Уже больше года после этого радуют своих новых владельцев! Офигенно крепкие сабы!
Вложение 690136
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Цитата:
Сообщение от
Андреичъ
Касательно сабов AIRTONE я решил немного облегчить кому то вышеописанную задачу!
Кому, чем облегчить? Будущим владельцам?
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Цитата:
Сообщение от
x-diz Кому, чем облегчить? Будущим владельцам?
кому ж еще?
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Ром, еще бы в первом посте указал бы то, что заявлено производителем, так, для сравнения, да бы не рыскать по просторам интернета.... но я так понимаю, они не сильно утруждались указав размер импеданс и максимальную мощность)))
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Цитата:
Сообщение от
Lexx69 Ром, еще бы в первом посте указал бы то, что заявлено производителем, так, для сравнения, да бы не рыскать по просторам интернета.... но я так понимаю, они не сильно утруждались указав размер импеданс и максимальную мощность)))
да зачем это надо? тема о действительных параметрах. их я предоставил
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Цитата:
Сообщение от
Андреичъ кому ж еще?
Если мы правильно друг друга поняли, тогда ты раздел не тот выбрал. :eek:
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Цитата:
Сообщение от
Андреичъ да зачем это надо? тема о действительных параметрах. их я предоставил
Андреичъ, есть один важный нюанс, который остается всегда на совести производителя - параметры Т.-С. динамических головок могут существенно варьироваться даже внутри одной партии (как-то проверялось в подвалах МТУСИ). Поэтому неплохо бы понимать, какие параметры были заложены изначально. Либо проверить в одних и тех же условиях несколько динамиков из одной партии, чтобы понять допустимую погрешность измеренных значений.
---------- Сообщение добавлено 26.12.2014 в 22:13 ----------
Цитата:
Сообщение от
x-diz Если мы правильно друг друга поняли, тогда ты раздел не тот выбрал.
Я пока перенесу в Сабвуферы. Надеюсь, до Курилки не дойдет.
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Цитата:
Сообщение от
HoSStiA Я пока перенесу в Сабвуферы. Надеюсь, до Курилки не дойдет.
Я то имел ввиду полный строгий режим с конфискацией. 3Ы 3Ы 3Ы Ну раз Вы не усматриваете этого, то и я не буду обсуждать
Re: Сабвуферы AIRTONE: обзор и измерение параметров
Информация для тех, у кого есть извилины, а не извилина. Здесь есть над чем поразмыслить. Не многим приходится делать замеры нескольких однотипных динамиков. Ты бы еще сделал замеры до прогрева и после. Расцеловал бы. Ей богу.
