Подключение 4 канального усилителя к компонентной акустике и сабуфера с 2 катушками

Привет, всем.

Помогите пожалуйста. Как правильно подключить этот чертов Сабвуфер с 2 катушками?

ВообщеМ у меня усилитель

Kicx KAP 49 его Характеристики:
номинальная 2 Ом, Вт 250 Вт
номинальная 4 Ом, Вт 150 Вт
Производитель Kicx
Число каналов 4
Входное сопротивление, Ом 47К
Фильтр НЧ, Гц 30 - 500
Фильтр ВЧ, Гц 30 - 500
Отношение С/Ш, дБ 100
Входная чувствительность, В 0.15 - 5
Габариты : 250 х 55 х 500 мм
Номинальная мощность в мостовом включении, 4 Ом : 500 Вт х 2
Номинальная мощность, 2 Ом : 250 Вт х 4
Номинальная мощность, 4 Ом : 150 Вт х 4
Число каналов (тип усилителя) : 4

Сабвуферный динамик Alphard Hannibal FX 30D2:
Размер 12"
Литая алюминиевая корзина
Материал катушки Медь
Диаметр катушки 3"
Сопротивление 2+2 Oм
Мощность RMS: 750 Вт
Чувствительность: 87 дБ
Материал магнита: феррит
Резонансная частота: 32 Гц
Огромный линейный ход XMAX 22.5 мм

И Фронтальные колонки MOMO US 300:
Тип - компонентная
Типоразмер - 16.5см
Номинальная мощность - 75 Вт
Максимальная мощность - 300 Вт
Чувствительность - 92 дБ
Сопротивление - 4 Ом
Защитная сетка - нет


Какая из этих схем подойдет мне https://www.drive2.ru/c/84872 ?????
Спасибо

Добрый день. А что не понятного, по схеме 11.

А как последовательно или параллельно?

Опа пардон Ваш усилитель не может работать в 1 Ом, поэтому только последовательно по схеме 11.

А как последовательно или параллельно?

Только последовательно!

---------- Сообщение добавлено 24.01.2016 в 13:22 ----------

В 4 Ом, иначе выведите из строя усилитель.

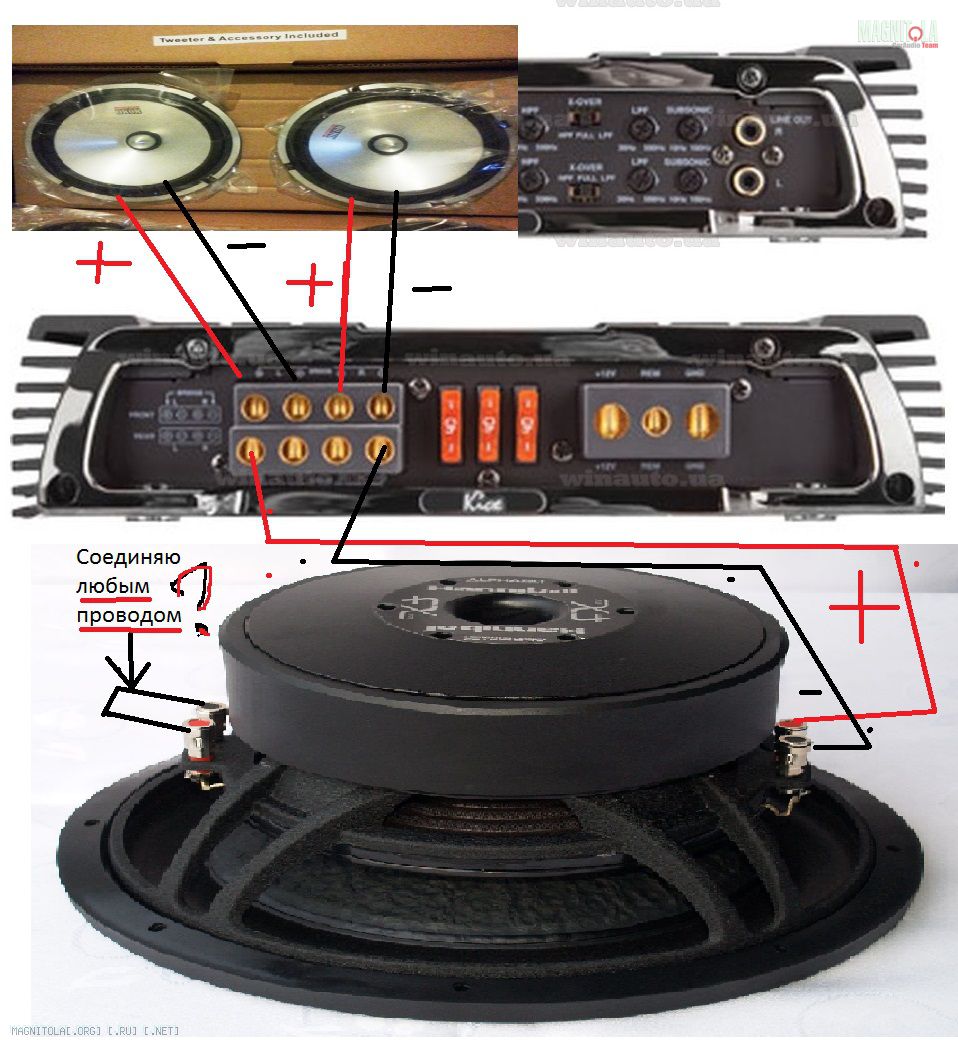

ВОт так правильно?Вложение 933976

Динамики правильно, саб не правильно. Уважаемый по схеме 11 которую Вы предоставили. С усилителя "+" на плюс одной катушки, "-" на минус другой катушки, и соединяем оставшиеся клемы сабвуфера куском провода.

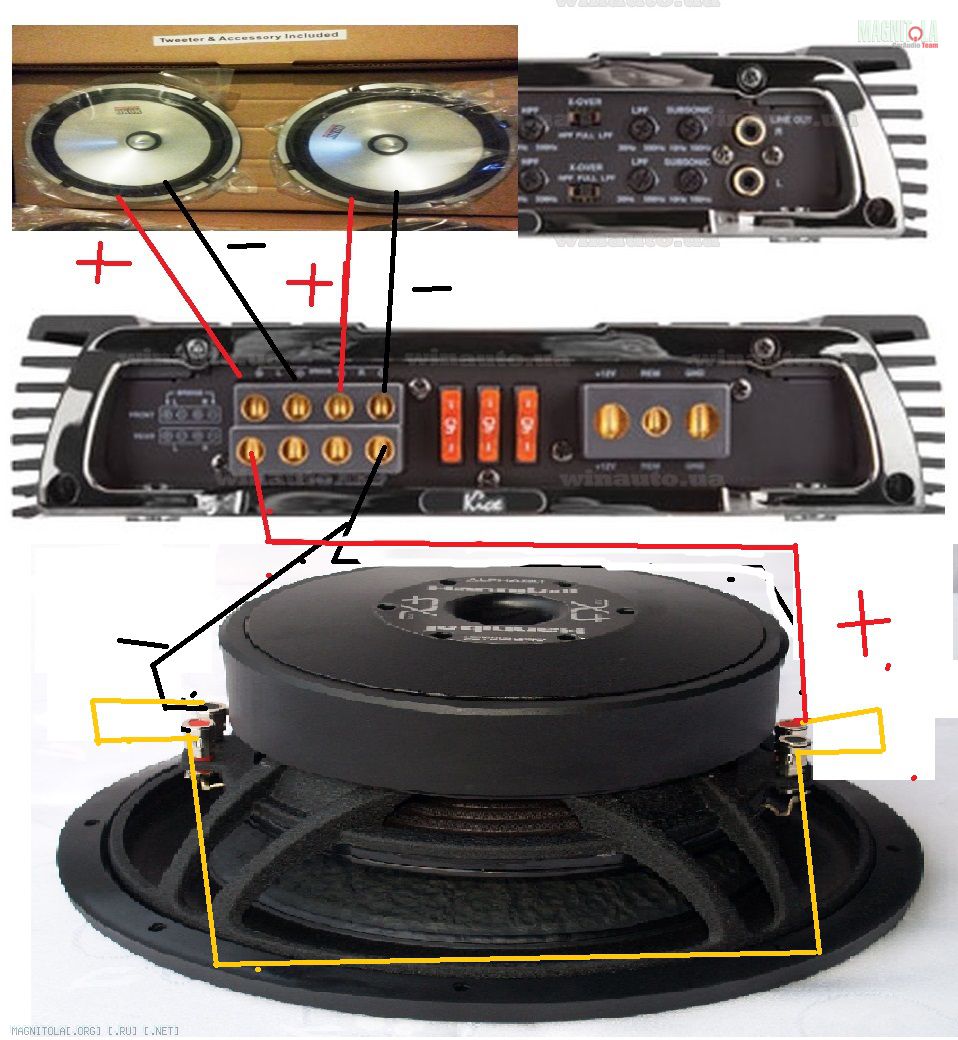

Вот так?Вложение 933980

пардон, так?Вложение 933982

Ну конечно!

Еще раз для наглядности: Вложение 933984

Спасибо, большое за помощь
