Всем привет.
Свалился тут мне на голову Morel Ultimo SC104...
Есть немного хорошего,плотного дсп,тридцадки.
И вот,ломаю себе мозг,над тем какие ловчее размеры выбрать.
Для него оптимальным ЗЯ пишуть-15литров.
Создать пятнадцатилитровый ящик не проблема,но-в магните у него дыхалка,стенка тыльная вроде как на три диаметра от неё должна отстоять...
Выходит - размеры лицевой части,там где собственно и будет крепиться головка-должны быть почти впритык к диаметру головы,чтобы отдалить заднюю стенку. Уродец какой-то выходит:)...
У кого,может,есть мисли :) ?
19.10.2017, 14:19
Флекс 71**
Re: Оптимальные размеры компактного ящика.
А откуда аксиома про три диаметра ?
Ведь если исходить из этог постулата мне для ОДРа надо было трубу делпть )))
19.10.2017, 14:23
chu0037
Re: Оптимальные размеры компактного ящика.
Александр,вот не помню,но читал в какой-то лит-ре. А сколько можно минимально , по вашему?
19.10.2017, 14:27
Флекс 71**
Re: Оптимальные размеры компактного ящика.
А чего это на Вы ?
Сантиметра три-четре за глаза.
Продувка будет а во влияние формы ЗЯ на звук сабвуфера я не верю уже давно.
19.10.2017, 14:35
chu0037
Re: Оптимальные размеры компактного ящика.
Спасибо,Саш :) ! Сейчас по форуму полазил,тоже у двух местах нашёл инфу,что не меньше одного (!) диаметра! Ну,так-то будет куда полегше!!!
Но честно,читал про три-и это расстояние меня удивляло,нафига столько,неужто будут слышимые завихрения при меньшем...
19.10.2017, 15:07
Флекс 71**
Re: Оптимальные размеры компактного ящика.
Да какие завихрения при работе динамика в компрессионном режиме и длине волны в метрах ?
19.10.2017, 15:39
A!exT
Re: Оптимальные размеры компактного ящика.
пиндосы часто указывают "до задней стенки не менее 1 дюйма". всё. при этом, диаметры дырок разные...
19.10.2017, 16:40
giwoj
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Флекс 71**
а во влияние формы ЗЯ на звук сабвуфера я не верю уже давно.
Здрасте досвидания.........А как-же сферический сабвуфер в вакууме ???
---------- Сообщение добавлено 19.10.2017 в 18:13 ----------
Сам спрашивает как быть, а потом сразу спрашивает зачем...
19.10.2017, 18:21
Matvey498
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от chu0037
,но-в магните у него дыхалка,стенка тыльная вроде как на три диаметра от неё должна отстоять...
Полагаю,что наверное требования к расстояниям должны быть те же,что и к ФИ.
У ФИ расстояние до ближайшей стенки "...не менее диаметра порта".Что собственно и подтверждается тем,что если для стороны порта ФИ использовать стенку ящика,то длину порта можно сократить до 85% от исходной.И минимальный диаметр порта ФИ, минимальное расстояние до акустической нагрузки рассчитывается исходя из того,что бы воздух не сжимался.
Таковы свойства воздуха. http://www.xn--80aeatqv1al.xn--p1ai/.../10/p56-59.htm
"Первые трудности"--это о свойствах воздуха.
19.10.2017, 19:47
Aleksys82
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Флекс 71**
во влияние формы ЗЯ на звук сабвуфера я не верю уже давно.
Дядь Саш, по-твоему в пионеровской методичке вранье написано? )))
19.10.2017, 19:53
Флекс 71**
Re: Оптимальные размеры компактного ящика.
Не вранье а ашипка )))
19.10.2017, 20:38
chu0037
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от ASmitt
что бы решить проблему с местом позади.
---------- Сообщение добавлено 19.10.2017 в 18:13 ----------
Сам спрашивает как быть, а потом сразу спрашивает зачем...
Так у меня была проблема не с местом снаружи саба(в багажнике),а внутри.
Хотя,вы правы-наклоняя динамик,если,допустим,он,на вашем чертеже-на правой стенке,отверстие смотрит уже в дальний,острый угол!
Но проблема решена,всё прекрасно умещается,всем спасибо,"доски" уже запилил:)... Завтра сборка.
Чуть позже ,домой приеду,поделюсь кое-какими соображениями-кому нибудь может пригодятся...
---------- Сообщение добавлено 19.10.2017 в 20:49 ----------
Цитата:
Сообщение от Флекс 71**
Не вранье а ашипка )))
Имхо-форма ящика и расположение в нем головки-на что и может повлиять,так это на долгожительство динамика,так? Ну,допустим,динамик,в той же,трапеции,что выше. Подвес ,скажем,ппу. Можно же спрогнозировать, с какой стороны начнёт со временем образовываться трещина;)?..
В такой же ситуации(оформлении) - корпусной колонке carrozzeria,видел,что японцы приклеили на диффузоре 6х9 ,ближе к краю резиновый небольшой брусочек с тыльной стороны....
19.10.2017, 21:13
Dinamik_
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Aleksys82
в пионеровской методичке вранье написано?
Цитата:
Сообщение от Флекс 71**
Не вранье а ашипка
Не уверен, возможно зависит от конкретной головки, но эффект вида корпуса имеется - звук меняется. В частности для HERTZ HX 200.
19.10.2017, 21:28
Флекс 71**
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Dinamik_
Не уверен, возможно зависит от конкретной головки, но эффект вида корпуса имеется - звук меняется. В частности для HERTZ HX 200.
Видимо влияние на уровне влияния направления акустического кабеля.
19.10.2017, 22:27
Dinamik_
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Флекс 71**
Видимо влияние на уровне влияния направления акустического кабеля.
Если бы так ... Других, более практических, объяснений или аргументов, надо полагать, не имеется ? Только "изотерика" ?
19.10.2017, 23:03
chu0037
Вложений: 5
Re: Оптимальные размеры компактного ящика.
В ходе работ,выяснилось , что дсп оказалось,что это две склеенных 16-тых,ну да ладно,хоть и склеены прочно,завтра прокручу саморезами.

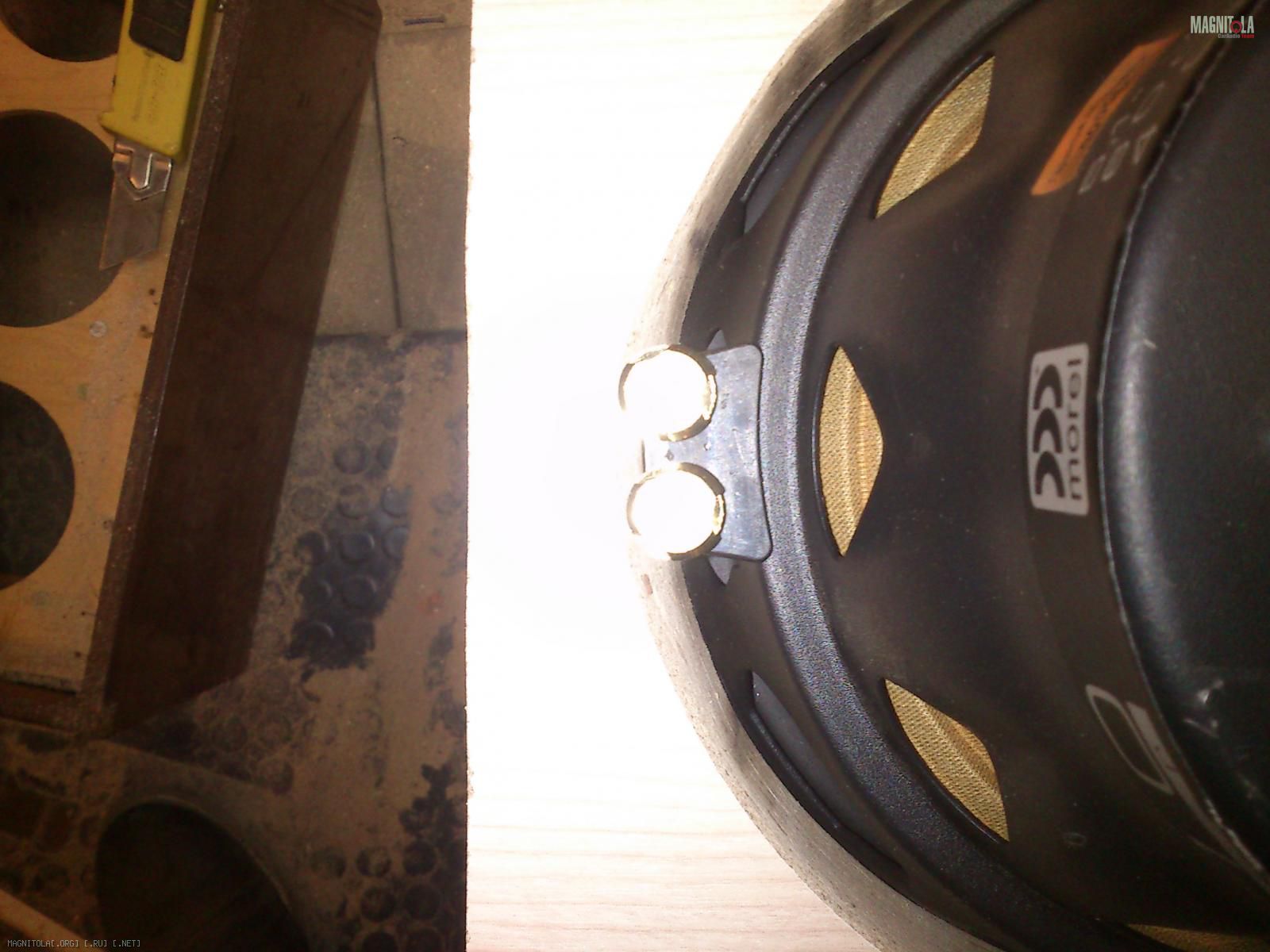

Чо сказать хотел-разглядывая саб,понял,что в 32мм лист он не очень уж и хорошо просится-отверстия корзины начинаются сразу за посадочной плоскостью и толстая стенка-полюбому,хоть и небольшое,но отрицательное влияние оказывать будет. К тому же,на этом сабе клеммная колодка находится вблизи посадочной плоскости и за пределами диаметра посадочной плоскости...

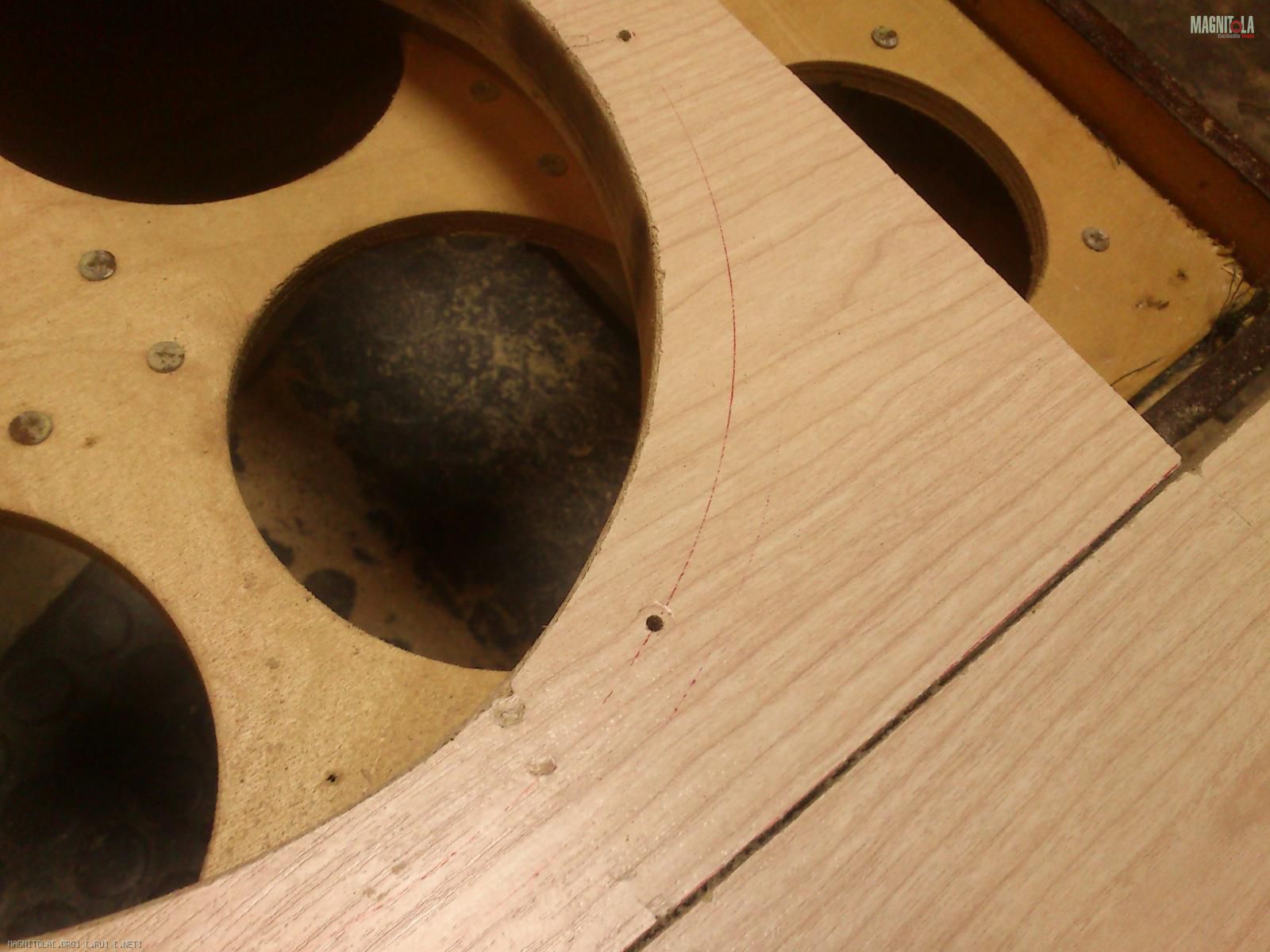

Покумекав,нашёл в ящике с полумёртвыми пилками напрочь китайское полотно,которое ,как-то,при работе прилично изогнулось... В итоге,применив его по назначению-получил отличное и как раз нужное мне конусное отверстие,а не цилиндрическое!!!:). Но! В области нахождения клеммной колодки-всёже пришлось его ещё чуть доработать.

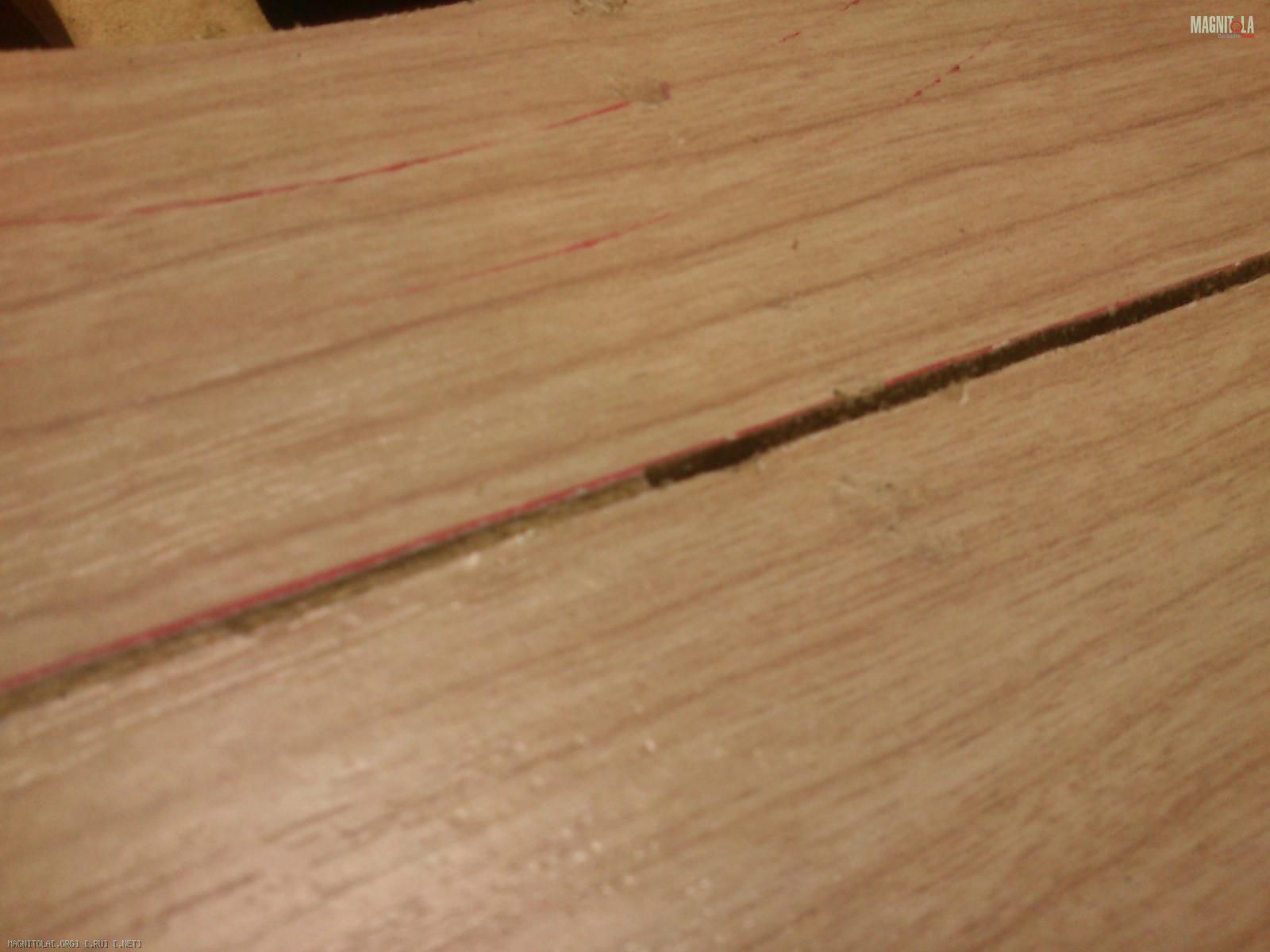

Прямые резы... Как их получить,если доступен лишь электролобзик??? Ерунда!
Тут у меня уже давно отработанная технология. По бокам предполагаемой линии реза,на его ширину делаю по стальной линейке канцелярским ножом два хороших прореза . Таких,чтобы ламинат в дсп между прорезами повывалился,вместе с кусочками самого дсп. Получается в общем,канавка глубиной 1-2мм. Такая "разметка"-мало того,что не требует постоянного сдувания опилок с линии(ну оооочень хорошо видна),так ещё и работает как направляющая!!! Фото прилагаю.

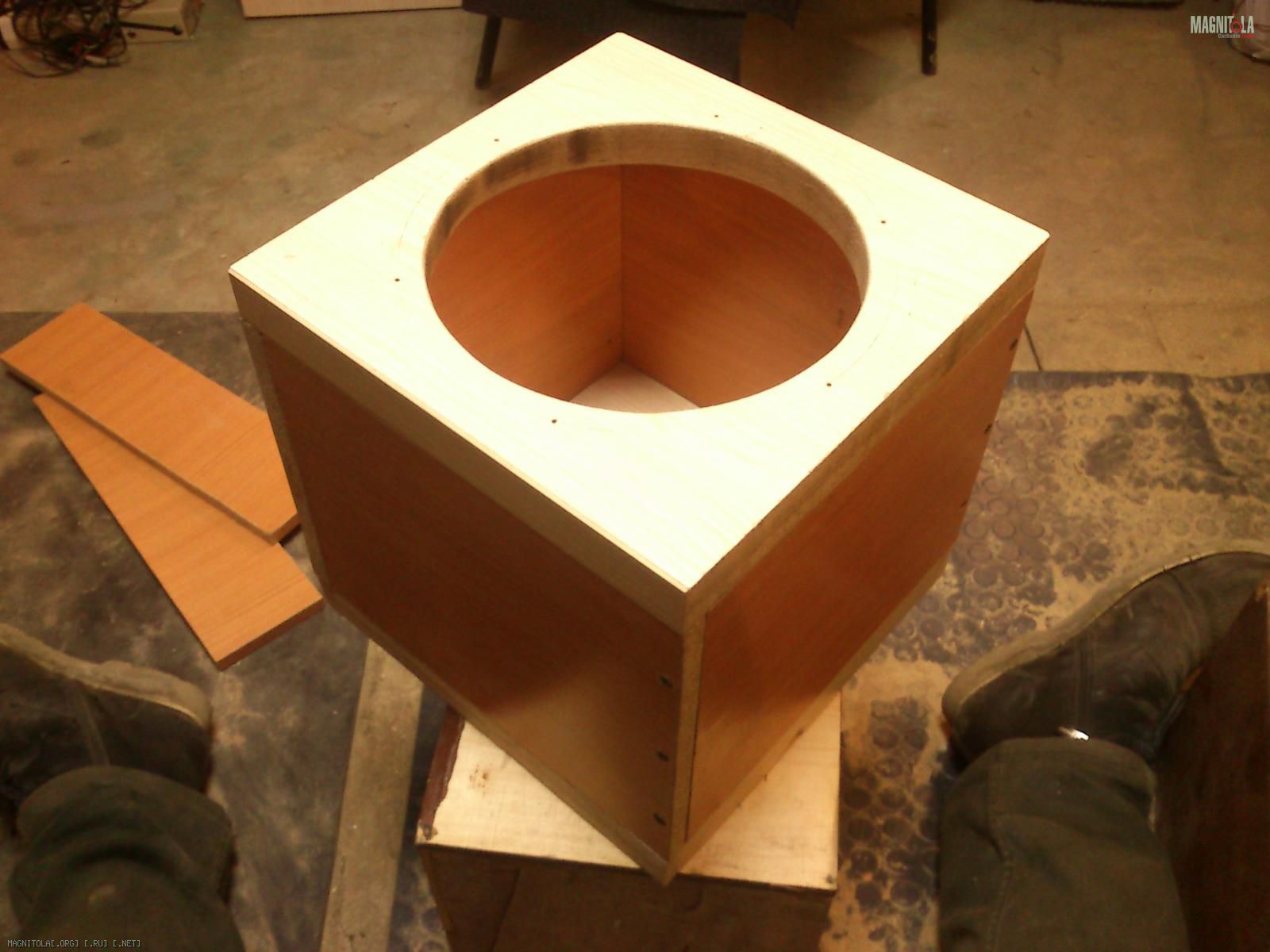

Хотел сборку начать завтра,но не вытерпел,собрал бока предварительно-проверить геометрию-всё как в аптеке!!!:) Расхождения в полмиллиметра по бокам в расчёт не беру-тиранётся/шпаклянётся,главное,что задняя и передняя стенки не "качаются" и всё в плоскостях! Вложение 1178698Вложение 1178700 Вложение 1178702Вложение 1178704 Вложение 1178706
19.10.2017, 23:07
Флекс 71**
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Dinamik_
Если бы так ... Других, более практических, объяснений или аргументов, надо полагать, не имеется ? Только "изотерика" ?
А у вас,думаю,они имеются.
С конкретными физическими обоснованиями,применительно именно к рабочему диапазону сабвуфера.
ЗЫ-про влияние формы оформления на более высокочастотный диапазон спорить не собираюсь,оно присутствует и временами весьма существенно.
19.10.2017, 23:38
Pit
Re: Оптимальные размеры компактного ящика.
17 литров ящик надо. И где распорки?))
19.10.2017, 23:50
chu0037
Re: Оптимальные размеры компактного ящика.
Привет! Петь,он и вышел 17. Литра 2 съест голова,ориентировался на оптимум в статье про него. Распорки-согласен,не помешали бы,но не ставить же их в двух сантиметрах от углов...
Это пока тестовый кабинет,понравится-бока вторым слоем покрою. Хотел сразу сделать из двойной,но жалко её:),ещё пригодится...
20.10.2017, 21:07
Dinamik_
Вложений: 1
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Флекс 71**
спорить не собираюсь
Ключевое "спорить". Не стоит кидаться на отличное от Вашего мнения высказывание, как бык на красную тряпку. Спорить никто и не собирался.
Цитата:
Сообщение от Флекс 71**
А у вас,думаю,они имеются.
С конкретными физическими обоснованиями,применительно именно к рабочему диапазону сабвуфера.
Не имеются. Имеется факт изготовления корпуса другой формы, с подобного материала, как и у предыдущего корпуса, и смена порта с щелевого на трубу. Звук стал другим. Только и того.
20.10.2017, 21:20
chu0037
Re: Оптимальные размеры компактного ящика.
Неидентичные по настройкам фазики-только и всего...
20.10.2017, 21:47
Флекс 71**
Re: Оптимальные размеры компактного ящика.
Цитата:
Сообщение от Dinamik_
Ключевое "спорить". Не стоит кидаться на отличное от Вашего мнения высказывание, как бык на красную тряпку. Спорить никто и не собирался.
Не имеются. Имеется факт изготовления корпуса другой формы, с подобного материала, как и у предыдущего корпуса, и смена порта с щелевого на трубу. Звук стал другим. Только и того.

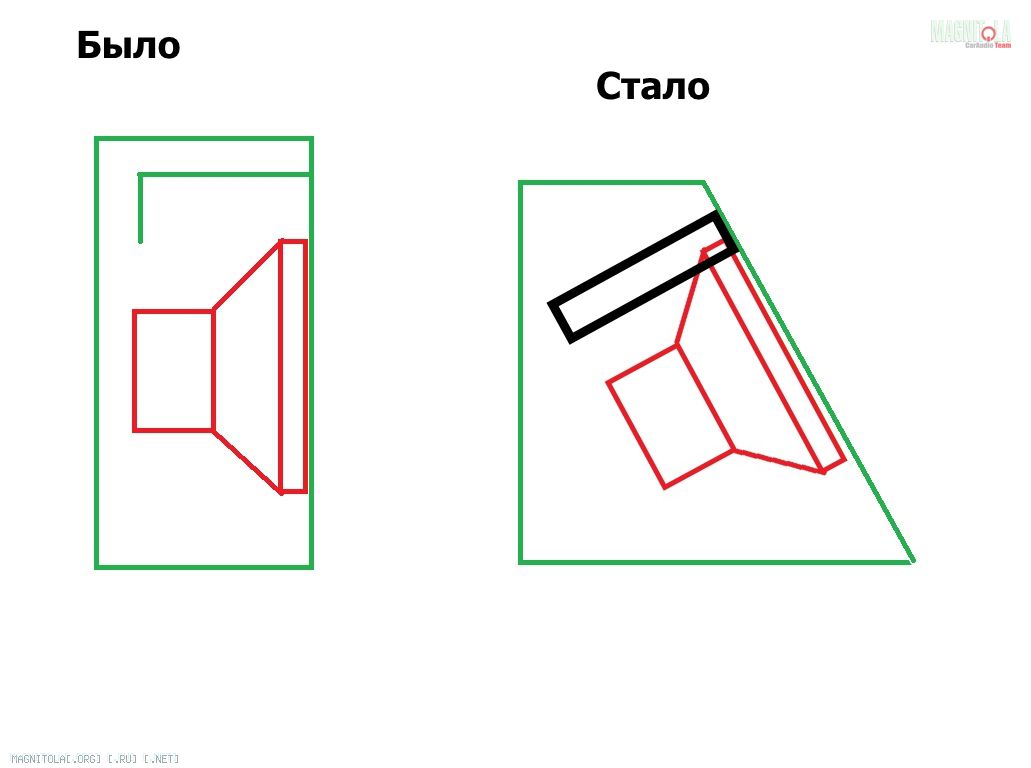

[SPOILER] Вложение 1179000 [/SPOILER
]
Вы вообще тему читали?
Разговор про закрытый ящик,а что у щелевого порта менее выражен пик резонанса знают даже глухие давильщики )))
20.10.2017, 22:05
chu0037
Re: Оптимальные размеры компактного ящика.
Саш,запилил,морельчик ,заиграл он минут через 15,толи долго бездействовал,толи +4 потому как,толи вкупе. Понял теперь,любовь Петра к морелям-играет интереснее пирлеса резолюшн10:)...
Вопрос-поскольку ящик почти кубический вышел - ставил диффузором кверху и на задний бампер. Много раз ставил... Такое ощущение,что совсем немного,но на бампер играет чуть глубже... Это мне кажется???:) Дело было в лагуне-хэтчбеке...
