Подключен так. Т.е. Нужно соединить + с + (маленькую с большой) и - с - (маленькую с большой)?
Вид для печати
На фото однокатушечный саб, es300, без буквы d, он только в 4 Ома и работает. Был такой, ватт 300 ему достаточно, так что дело похоже в настройках, может фильтр на моноблок включен, сфотайте его переключатели.

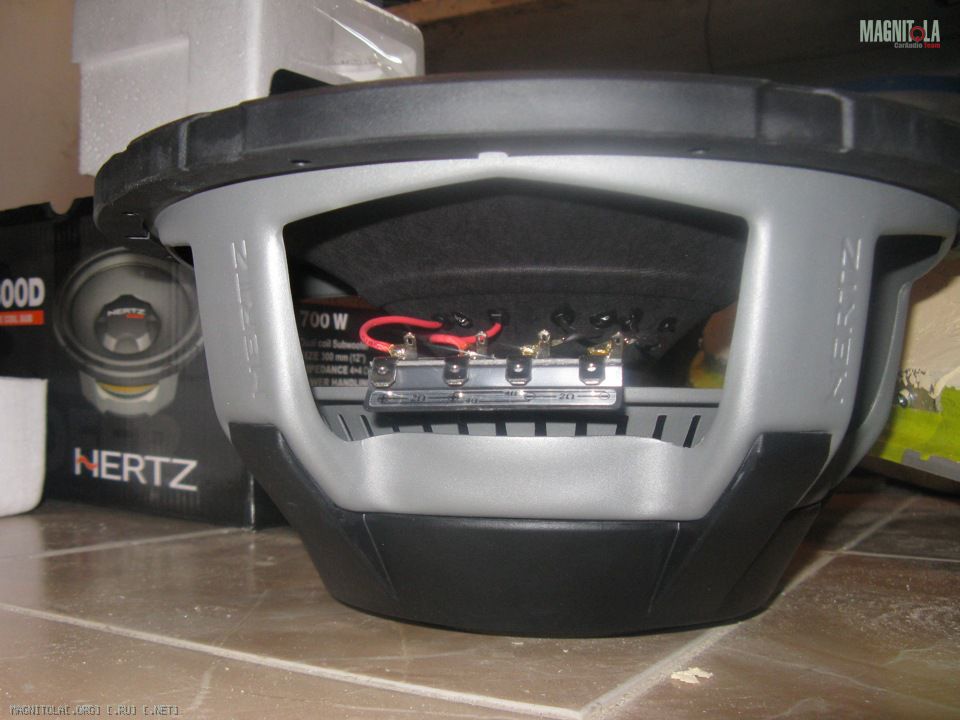

не, не такая же. Буква D в названии означает dual voice coil - звуковую катушку с двумя обмотками, соотвественно есть 4 вывода, вот так выглядит терминал 300D
Вложение 1303837
По усилителю непонятно в каком положении регуляторы, поэтому - регулятор LOWPASS - до упора ПО часовой, то есть к 250 Гц, регулятор SUBSONIC до упора ПРОТИВ часовой стрелки, то есть к 10 Гц. Этим вы уберете фильтрацию на усилителе. Послушаете - отпишитесь.
Непонятно, что и как у вас подключено.
При наличии на динамике клемм разной ширины, эта разная ширина, обычно указывает на полярность клемм. Например: широкая "+", узкая "-". Если на вашем сабвуфере так, то вы подключили плюс от выхода усилителя к плюсу одной катушки, а минус от выхода усилителя - к плюсу второй катушки. Если вы соединили оставшиеся две клеммы на сабвуфере перемычкой, то вы соединили две катушки сабвуфера последовательно, в 8 Ом, навстречу друг другу. При такой схеме подключения очень легко сжечь катушки. Возможно, это уже произошло...
Извините, но меня уже давно не впечатляют уверения типа: "раньше было лучше".
Вы ранее предоставили рисунок, поясняющий, как производитель ТРЕБУЕТ подключать этот сабвуфер. Так вот - на этом рисунке присутствуют перемычки. В одном варианте - одна перемычка, в другом варианте - две перемычки. Если вы подключили к плюсу одной катушки плюс от выхода усилителя, а к плюсу второй катушки - минус от выхода усилителя, а минусы обеих катушек подключены к атмосфере(ожидания праздника, не иначе), то по проводам катушек вашего сабвуфера электрический ток, увы, не идёт!
Поставьте перемычку/перемычки согласно вами же показанной схеме подключения.
