мужчины,помогите расчитать сабик с фозоинвектором(лучше с одним портом)

Вложение 55163
имеется ящик(объем 98л уменьшу пенопластом)
имеется 2 саба AudioTop WF 10.4

Размеры 250мм
Установочная глубина119 мм
Установочное отверстие232 мм
Резонансная частота (Fs) 35.1 Гц
Полная добротность (Qts)0.389
Эквивалентный объем (Vas)31.9л

Цитата:

---

Сообщение от бардей

Вложение 55163
имеется ящик(объем 98л уменьшу пенопластом)
имеется 2 саба AudioTop WF 10.4

Размеры 250мм
Установочная глубина119 мм
Установочное отверстие232 мм
Резонансная частота (Fs) 32 Гц
Полная добротность (Qts)0.27
Эквивалентный объем (Vas)43 л

---

Вот здесь посмотри http://www.caraudio.ru/az/2006/10/090-111-atop.htm

Цитата:

---

Сообщение от andrewmad

Вот здесь посмотри http://www.caraudio.ru/az/2006/10/090-111-atop.htm

---

литраж ясен,а с портами че делать?

нашел вот такую надпись:

замечено, что чем длинее порт тем больше от него отдача
оптимальная площадь порта - от 1\2 до 1 эфф.площади динамика

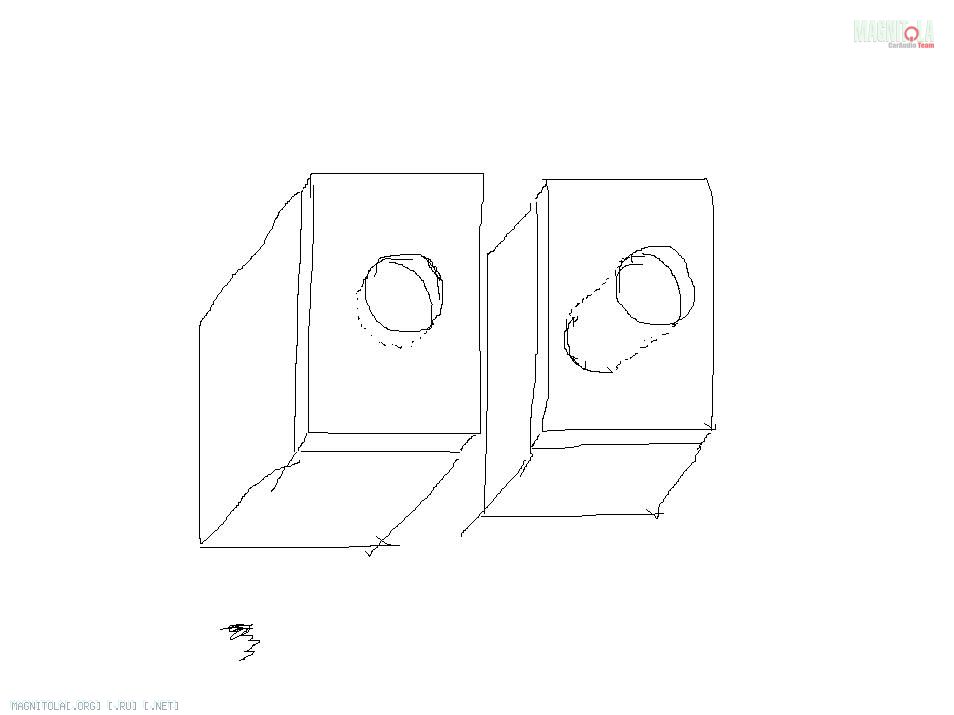

а как порт располагается?
труба крепится в предела стенки ящика или внутрь ящика выступает?
Вложение 55202

Цитата:

---

Сообщение от бардей

литраж ясен,а с портами че делать?

---

Порт настраивать на 33-35 Гц,взять канализационныю трубу 105мм внутренний диамерт длиной 400мм,разместить на передней стенке и использовать переходник под прямой угол.В процессе настройки конечно порт придеться подрезать.А объем за стартовый брать 70л.Для эстетики и практичности можно сделать фланец на выходе.А еще придеться запастись пенопластом и терпением:smile3:

Цитата:

---

Сообщение от andrewmad

разместить на передней стенке и использовать переходник под прямой угол:smile3:

---

насчет переходника не понятно,че с ним делать?
пропилю я отверстие,засуну туда трубу.....
внутрь ящика выступать должна или торчать наружу только?

Цитата:

---

Сообщение от бардей

насчет переходника не понятно,че с ним делать?
пропилю я отверстие,засуну туда трубу.....
внутрь ящика выступать должна или торчать наружу только?

---

Труба будет внутри.Так как общая длина порта скорее всего превышает глубину ящика(кстати какая она?),придеться использовать переходник,для того чтобы трубу потом пустить под 90 градусов,в итоге порт будет буквой Г.

Цитата:

---

Сообщение от andrewmad

кстати какая она

---

от стенки до стенки 41 см

---------- Post added 16.03.2010 at 21:11 ----------

Цитата:

---

Сообщение от andrewmad

Порт настраивать на 33-35

---

как это делается? на усилке штоли?

Почитай здесь,много вопросов отпадет) http://magnitola.org/o-raschete-i-iz...enii-korpusov/

Цитата:

---

Сообщение от andrewmad

Почитай здесь,много вопросов отпадет) http://magnitola.org/o-raschete-i-iz...enii-korpusov/

---

засунуть-выдвинуть трубу... а как определить 33-35 Гц?
