Скачать басспорт - сложно??? Он высчитывает и ОБЪЕМ ориентировочный внутри порта, что в случае с трубой почти объем порта. А так приближением считается объем-порт-новый объем-снова порт и т.д. пока не устроит.
Вид для печати
Скачать басспорт - сложно??? Он высчитывает и ОБЪЕМ ориентировочный внутри порта, что в случае с трубой почти объем порта. А так приближением считается объем-порт-новый объем-снова порт и т.д. пока не устроит.
Aaa... Тоесть я считаю объем короба, для него объем порта. Потом из объема короба вычитаю объем получившегося порта и считаю объем порта еще раз. Получается примерный объем порта.
А длина порта? Он должен загибаться на 90 градусов?
В программе для прямоугольного порта дается его длина и внутренний объем. Надо еще накинуть на внешнюю толщину фанеры порта объемчика. А загибать - это уж сам смотри, исходя из своих габаритов.Цитата:
Сообщение от Lordiron
Еще нужно вычесть объем дина помимо порта, но это есть величина постоянная.
вот что получилось!
ящик: 400х760х35мм = 106 л
посчитал для него порт. вычел объем порта из объема ящика.
посчитал новый порт для нового ящика (или как то так в общем два раза)
в итоге: объем теоретического ящика + объем порта = 106 литров (т.е. изначальной коробки)
выкладываю параметры басспорта. проверьте плиз (реальны ли цифры мои?)
остались вопросы!!
1) как загнуть порт?? цель будет на передней стенке короба (там же где и сам дин).. т.е. глубина порта <35 см.. (сколько? и сколько см вбок?)
2) в максимальном ходе диффузора я написал 14мм. это хмах в одну сторону! правильно? или 28 надо было писать?
спасибоВложение 87831
на половину вопросов ответ подсказали! вот вариант с нормальным ходом дифаВложение 87846
ВСЕ ПЕРЕДЕЛАЛ!

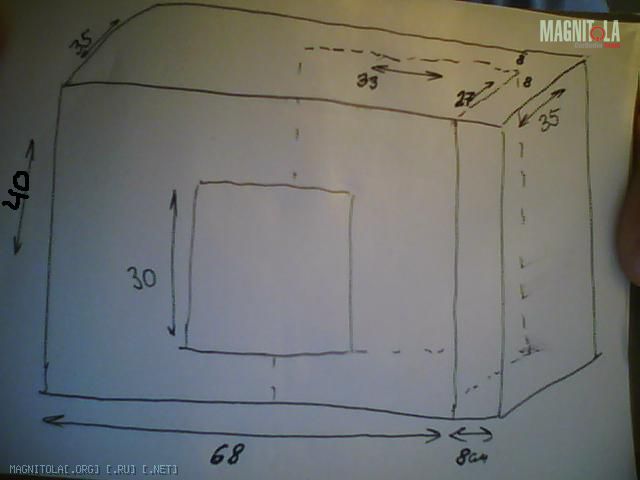

во.. чертеж... поехал делать по нему..
позвоните мне кто-нить, если я в корне ошибся? мне ехать полчаса еще..
8-929-670-45-49Вложение 87847
Поздно уже наверное звонить - ктож объем по внешним размерам считает то??? А толщину фанеры вычесть!!!
В общем порт - на пересчет, объем будет меньше!!!
Может ему длиной порта порегулировать ? Или уж поздно..опилки летят вовсю...Щас в чат его телефон кину )Цитата:
Сообщение от Max-x-x
Lordiron, этот сабеГ лучше попробовать запихнуть в ЗЯ, нежели в ФИ.. Уж больно добротность высока..
Я это и предлагаю, надеюсь, что еще не скрепил все капитально на герметике или жидких гвоздях.Цитата:
Сообщение от хоттабыч
