Делаем Короб ФИ для Sundown Sa-12. Вопрос.

Тут будет тема по реальзации короба для Sundown SA-12. 4+4 ом. Подключаться будет в параллели на 2 Ома. Приобрел у Гриши Skilzz Спасибо огромное, хороший человек.

Это сообщение удалено не было, т.к может помоч некоторым понять сущность процесса. А именно. Когда имеем маленький объем активной части короба, мы можем использовать площадь сечения ФИ щели 200-250 мм. но при этом увеличится длина щели до 1,3 МЕТРА. Это невосполнимо, и придется Площадь сечения снижать до 160- 170 см2. Что и сделано В этом коробе.


Отчет с готовыми решениями на 2 странице Пост #14



Пока в виде вопроса тема, после инсталяции будет отчет.
Пока прошу помощи специалистов.

V общий без ФИ = 61,3 л.
вытесняемый объем динамика = 3,92 л.
Порт. S=215 см2. высота -31,6 см. ширина 6,8 см.
итого , если делать порт до самого конца ящика, то получается длина порта 53.5 см. и чистый объеме с вычитом головы и ФИ = 39,2 л.
Это нормально??? какой длины делать порт. НЕ до конца ящика ???


Есть ли смысл сделать внутреннюю площадь порта не 215 см2 . а скажем 270 см2???? Если есть то какую, а то цифра 270 взята с потолка. как тут : http://sep800.users....e/140531163.jpg
Настройка на 33 герца рассчитывается.

Оочень срочно надо, а то свербит где то сзади :)

Ящик вот ткаой:
http://wawann1.users.photofile.ru/ph.../167595986.jpg
http://wawann1.users.photofile.ru/ph.../167595987.jpg
http://wawann1.users.photofile.ru/ph.../167595988.jpg
http://wawann1.users.photofile.ru/ph.../167595984.jpg

это бандпасс получается?

Нет. 1 изображение - вид спереди. 2 изображение - вид сзади, где нет задней стенки условно. там вопрос по заднему щелевому порту.

Чот нипойму...
Берешь чистый объем и частоту, расчитываешь длину при заданых ширине и высоте и прилепляешь к ящику. А там надо смотреть по конструкции.
Другими словами -если ты при такой высоте ящика и ширине порта удлинишь его - то настройка будет уже другая.

Да,посмотрел.но мне надо выбрать площадь порта изначально. мин площадь рекомендует программа Bassport от 52 см2 . Гриша Skilzz мне сказал брать 200-300 см2. От этого плясать надо при рассчете. Какую площадь порта брать????

Цитата:

---

Сообщение от Wawan Number One

Да,посмотрел.но мне надо выбрать площадь порта изначально. мин площадь рекомендует программа Bassport от 52 см2 . Гриша Skilzz мне сказал брать 200-300 см2. От этого плясать надо при рассчете. Какую площадь порта брать????

---

Почему надо плясать от порта??? Я пляшу от объема.

Да, Щель... высота -31,6 см. фиксирована. шириной можем играть, в зависимости от того какая нужна площадь.

---------- Сообщение добавлено 31.03.2011 в 15:26 ----------

ладно. пляшем от объема. наш объем 61,3 л. Запускаем Bass port рассчитываем рекомендацию по выборе площади порта от 52 см2 . Гриша Skilzz мне сказал брать 200-300 см2. Какую площадь выбрать ???

---------- Сообщение добавлено 31.03.2011 в 15:27 ----------

3 шаг. выбираем площадь.
4 шаг - рассчитываем ширину порта, в зависимости от площади и в программе рассчитываем длину порта.
Я на 3 шаге. Помогите..

---------- Сообщение добавлено 31.03.2011 в 15:28 ----------

Уще вопрос. Для чего надо делать вот так???
http://photo.qip.ru/users/sep800/115...#mainImageLink
http://photo.qip.ru/users/sep800/115...#mainImageLink

Цитата:

---

Сообщение от Wawan Number One

3 шаг. выбираем площадь.
4 шаг - рассчитываем ширину порта, в зависимости от площади и в программе рассчитываем длину порта.

---

Делаешь шаг 3 !))) Потом 4! И смотришь - никуда ни вляпался???
По русски - когда прога посчитает длину порта - надо посмотреть скорость воздуха!!! Если она критическая - возврат к шагу 3!!!! Для разных объёмов и ящиков - один и тот же порт работает по разному. Поэтому Гриша и дал интервал.
з.ы. а это делают для сокращения длины порта.

а какая скорость должна быть???
вот этот рассчет нормальный??
http://wawann1.users.photofile.ru/ph.../167607484.jpg

скорость не правильная...должна быть 10ть...площадь делай 250!

так если площадь будет больше, то скорость меньше...

Цитата:

---

Сообщение от Wawan Number One

так если площадь будет больше, то скорость меньше...

---

+1!

ну делай тогда 150кв площадь и радуйся)))

Да, так и сделал.



Корпус для сабвуфера Sundown SA-12.
Материал - фанера 21 мм.
Внутренний объем корпуса без ФИ и дин 61,3 л.
Порт вытесняет из этого объема 14 литров.
3,92 литра вытесняет дин.
ИТОГО 43,4 объем чистых литров.
Опорная частота 33 гц.
при длине порта 856 мм,
ширине порта 52 мм.
Площадь порта 165мм2.

Посадочное место для Sundown SA-12 = 278 мм.

Рассчет порта :

http://wawann1.users.photofile.ru/ph.../167633609.jpg


Чертежи для распила. Есть в формате DWG кому надо могу скинуть в почту, а лучше подскажите куда залить что бы можно было скачать по ссылке всегда. Не забудьте при распиле учитывать толщину ножа и прибавлять размер на допуск этот.
http://wawann1.users.photofile.ru/ph.../167633983.jpg

И вот работа по сборке. Клей - жидкие гвозди, промазывал швы им же.
http://wawann1.users.photofile.ru/ph.../167633640.jpg

http://wawann1.users.photofile.ru/ph.../167633644.jpg

http://wawann1.users.photofile.ru/ph.../167633651.jpg

http://wawann1.users.photofile.ru/ph.../167633629.jpg

http://wawann1.users.photofile.ru/ph.../167633633.jpg

готов коробок.
Пока на разогреве дин.
http://wawann1.users.photofile.ru/ph.../167791186.jpg

http://wawann1.users.photofile.ru/ph.../167791204.jpg

http://wawann1.users.photofile.ru/ph.../167791229.jpg

выпилил короб по 3аготовкам, буду собирать на дняx. углы сре3а для наклона стенок получились 22,5 градуса, всё состыковалась практически идеально, подровнял немного...

извиняюсь, ежели мешаюсь под ногами, но подскажите где ТТХ такого же саба взять, тока он 15" и имеет 2+2 Ома? Гугл тока растраивает...

Цитата:

---

Сообщение от asq

извиняюсь, ежели мешаюсь под ногами, но подскажите где ТТХ такого же саба взять, тока он 15" и имеет 2+2 Ома? Гугл тока растраивает...

---

Глянь www.sundownaudio.ru там твой есть.

от магнита до задней стенки какое расстояние получается?

Цитата:

---

Сообщение от alkond75

от магнита до задней стенки какое расстояние получается?

---

сегодня и3мерю, но вообще, магнит стоит почти в упор 3адней стенке порта, которая под наклоном 22,5 градуса

Вообщето у порта длинна разная сверху и снизу...:)

я вот сам столкнулся сейчас с таким решением, как измерить длинну порта при скошенной стенке, если она разная вверху и снизу? я вот подумал по центру :) а при расчете учесть в баспорте етот факт что длинна чуть меньше будет соответственно настройка уползет вверх, но не более чем на 1Гц. как такое решение?

так как все таки измерить длину такого порта?

Цитата:

---

Сообщение от ta4elo

так как все таки измерить длину такого порта?

---

Цитата:

---

Сообщение от ta4elo

я вот подумал по центру

---

Правильно думал!

не пойму одного заднее стенка порта наклонная высота больше, значит и сечение больше чем сбоку! как же быть уменьшать ширину порта сзади? к примеру не 5.2см а 4.5 ?

SaNaY31, да пусть хоть трехугольная будет- главное чтобы площадь сечения была одинаковой!

Цитата:

---

Сообщение от Папа Карло

SaNaY31, да пусть хоть трехугольная будет- главное чтобы площадь сечения была одинаковой!

---

Довольно грубо прикинул наглядно:
http://s019.radikal.ru/i602/1203/1d/ece4a6f19619t.jpg
правильно я мыслю? по вопросу виртуального удлинения -также? 15-20% от длины порта?

Цитата:

---

Сообщение от SaNaY31

по вопросу виртуального удлинения -также? 15-20% от длины порта?

---

виртуальное удлинение лучше оценивать по диаметру фазоинвертора, а поскольку фазоинвертор не круглый, то надо просто пересчитать эту площадь в круг . Если порт ограничен с одной стороны, то виртуальное удлинение 0,85D , если с двух то где то 1,5-1,7D. Где D - диаметр фазоинвертора.

Вот тут покури темку с пивасиком...
http://www.bassclub.ru/forum/showthread.php?t=32439

Собрал короб,
Фанера 20мм
рамеры:
ширина 900
высота 400
глубина верхняя ~ 350
глубина нижняя ~450

Чистый объем 54л, грязный 89л
длинна порта 810
ширина вдоль боковой стенки 60, задней- 58
площадь порта 216мм

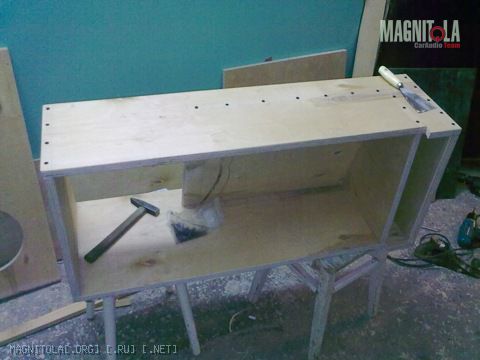

Вложение 205889
Вложение 205891

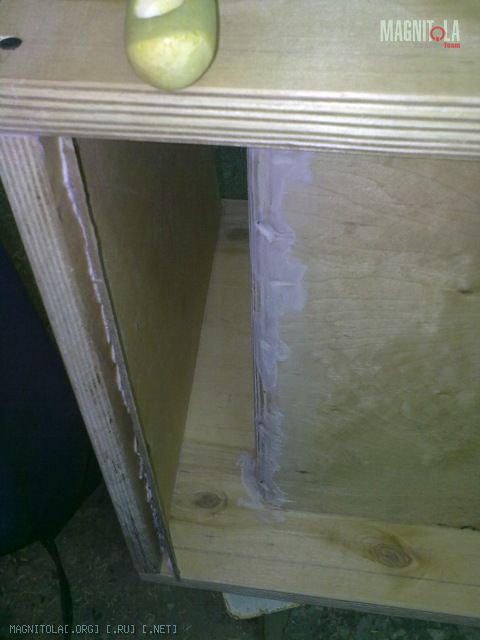

Вложение 205893

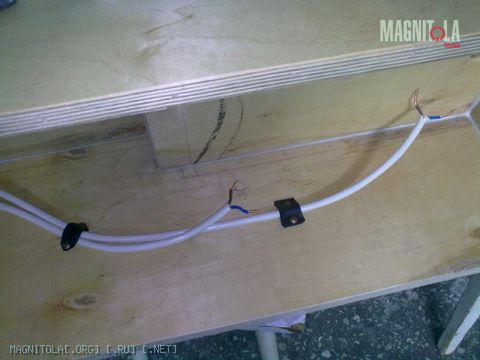

Вложение 205913

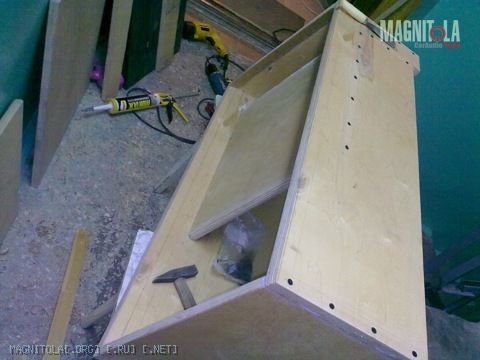

Вложение 205895

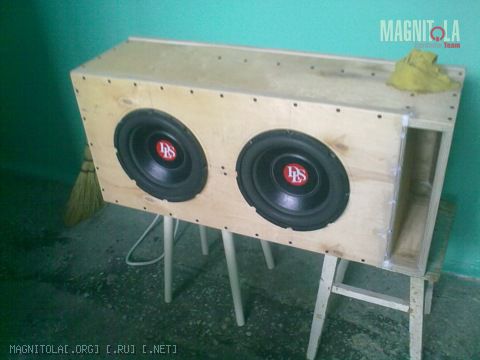

Вложение 205911

Цитата:

---

Сообщение от SaNaY31

глубина верхняя ~ 35
глубина нижняя ~45

---

Не понятно! или это в сантиметрах?

Цитата:

---

Сообщение от Папа Карло

Не понятно! или это в сантиметрах?

---

Никак не привыкну к mm! поправил

Цитата:

---

Сообщение от SaNaY31

Никак не привыкну к mm! поправил

---

А привыкнуть просто! Каждый раз за сантиметры обзывайте себя портным или сапожником.... иногда помогает! Я так училсяГЫ гы ГЫ

Цитата:

---

Сообщение от Папа Карло

А привыкнуть просто! Каждый раз за сантиметры обзывайте себя портным или сапожником.... иногда помогает! Я так училсяГЫ гы ГЫ

---

ха-ха))) результативный метод метод, попробую!ГЫ гы ГЫ
