Врятли кто помимо меня, сранит их в лоб в одном тракте. Я очень рад что продал выгодно свой алпайн:) когда распробуют Helix, алпайном завалят барахолку :D.Цитата:
Сообщение от Dimas93rus
А насколько удобно и компактно управление! Это словами не передать:). Рукс это пережиток прошлого из приоры, там где елку делают или кабину самолета. Дисплей никакой наглядной и полезной информации не несет :( а места занимает как магнитола...
Всех участников форума, поздравляем с окончанием затяжных праздников! :)
Хотелось бы ответить в общей теме на несколько вопросов которые возникали в личной переписке или в сообщениях на страницах магнитолы.
Процессор Helix DSP и процессор Helix DSP PRO умеет кроссировать (перенаправлять) сигнал с любого из входов (высокий уровень 8 каналов, линейный уровень 8 каналов, оптика, коаксиал) на любой из 10 выходов. Умеет суммировать сигнал со входов (если в автомобиле заводская аудиосистема имеет внешний усилитель с уже отфильтрованными каналами ВЧ/СЧ/МИДБАС/САБ или любые другие конфигурации) и собирать их в единый широкополосный сигнал. Процессор Helix DSP PRO может работать с высокоуровневым сигналом до 20В. В инструкции описана процедура первичной настройки и согласования входа высокого уровня с штатной системой автомобиля, процесс достаточно прост - процессор оснащен индикатором перегрузки по входу.
Отличие Helix DSP от DSP PRO в количестве выходов - 8 и 10 каналов соответственно!
Как пример, ниже - несколько типовых конфигураций подключения в автомобиле:

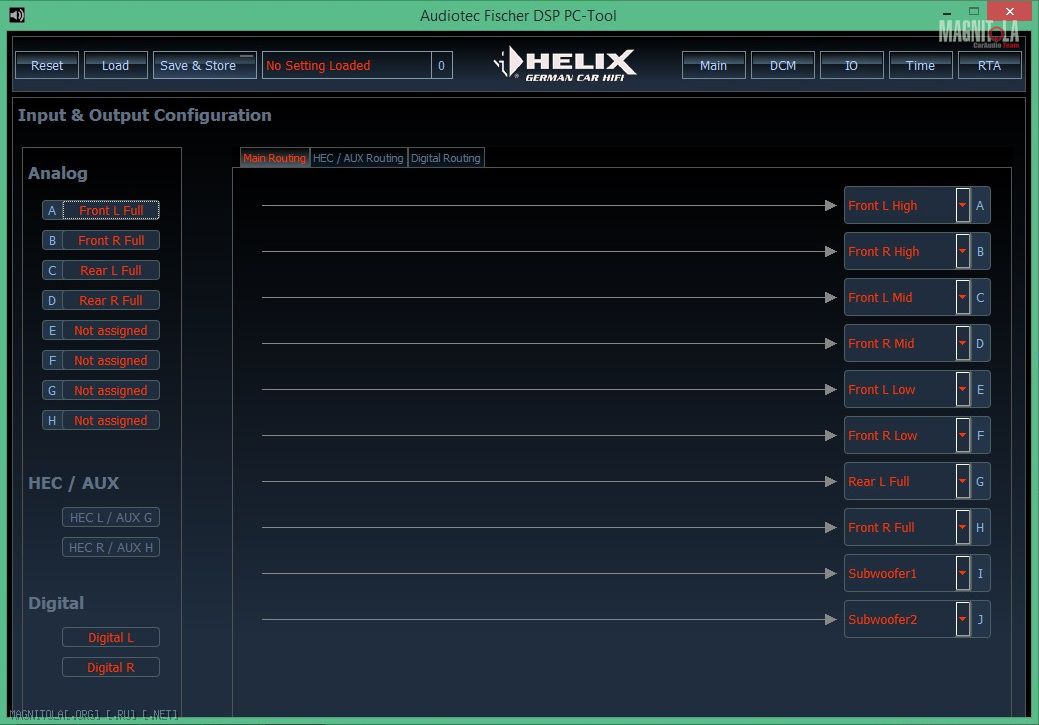

В меню программы для настройки процессора, слева в колонке указаны входы. Справа указаны выходы. В поле между ними - мы делаем всю конфигурацию.
(при запуске программы, в данном разделе уже есть первичная конфигурация, пункты удаляются кликом на правой клавише мыши)
Вложение 695580
Далее назначаем входы (двойное нажатие левой клавиши мыши). Конфигурируем входы согласно подключению выполненному в автомобиле.
Как пример, процессор подключен в автомобиле к штатной системе с трехполосным фронтом и сабвуфером, система имеет встроенный усилитель - выходы с которого отфильтрованы.
На выходе нам необходимо получить треполосный фронт (с другими частотами раздела новой аудиосистемы)
Перетягиваем с левой колонки каналы в центральное поле таблицы и конфигурируем кроссировку:
Вложение 695576

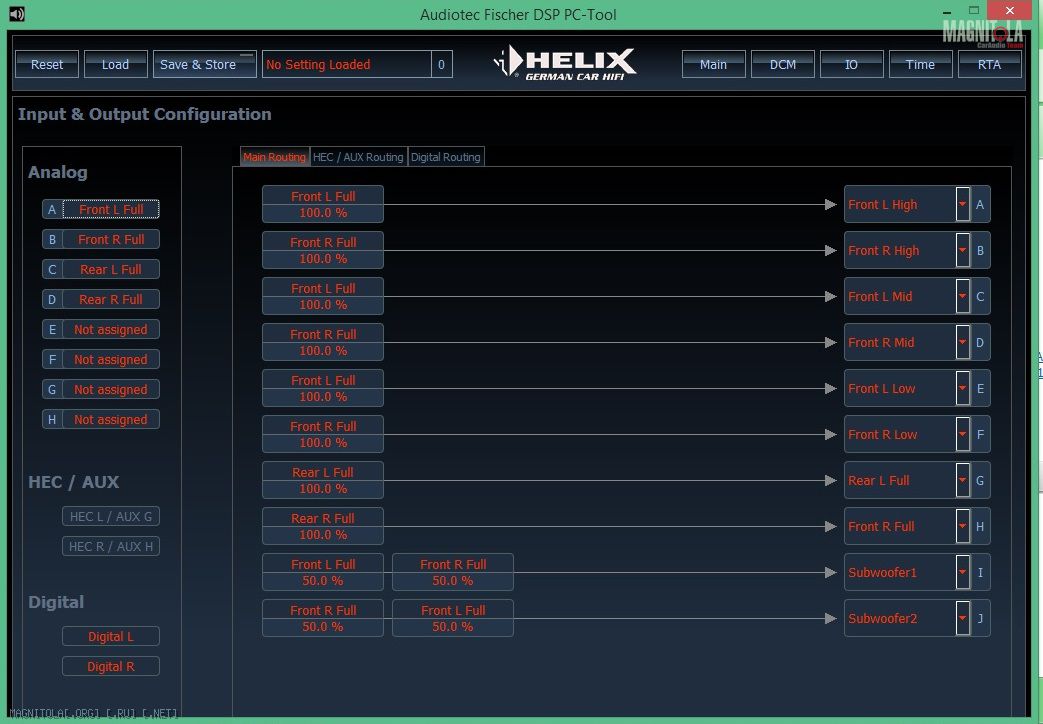

Для сигнала на сабвуфер можно сделать сумму левого и правого канала фронта/тыла...
Вложение 695578
Вложение 695574

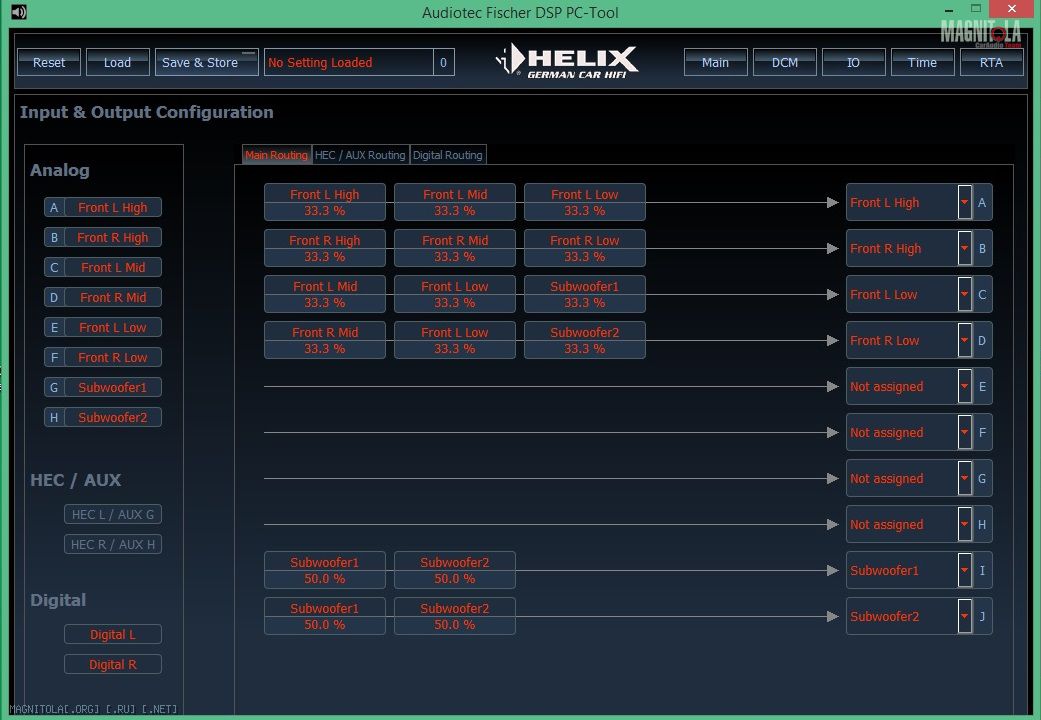

Можно вообще сложить все входы и получить широкополосный сигнал
Вложение 695570

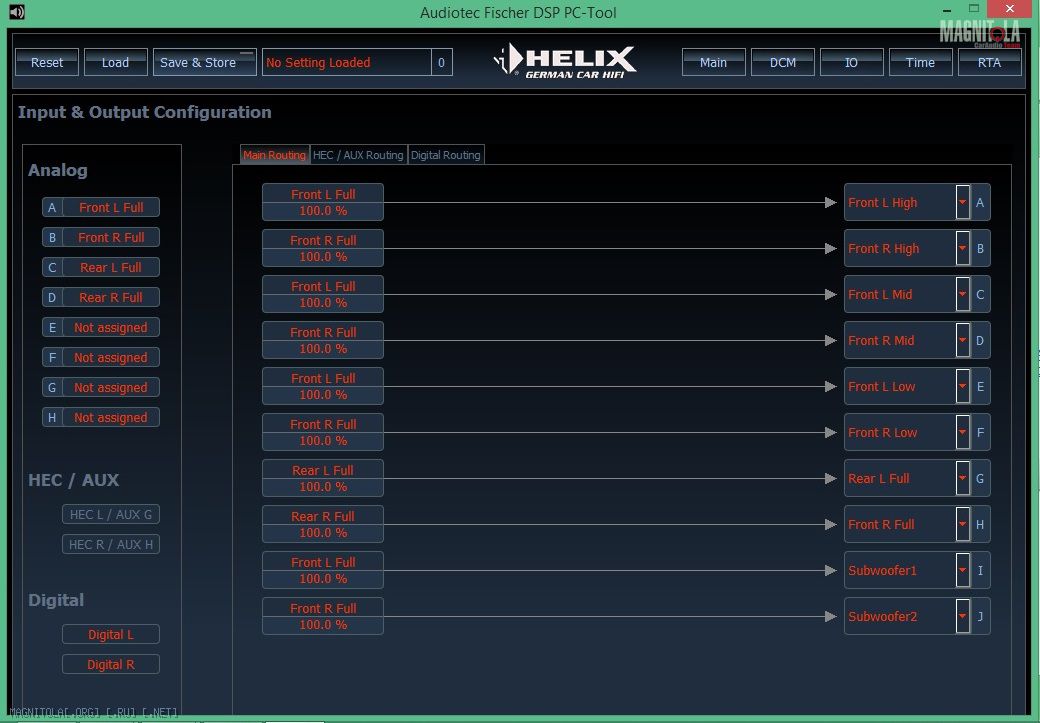

Из обычной штатной магнитолы имеющей выходы фронт/тыл - можно получить сигнал для трехкомпонентного фронта + тыла + двух сабвуферов.
Вложение 695568

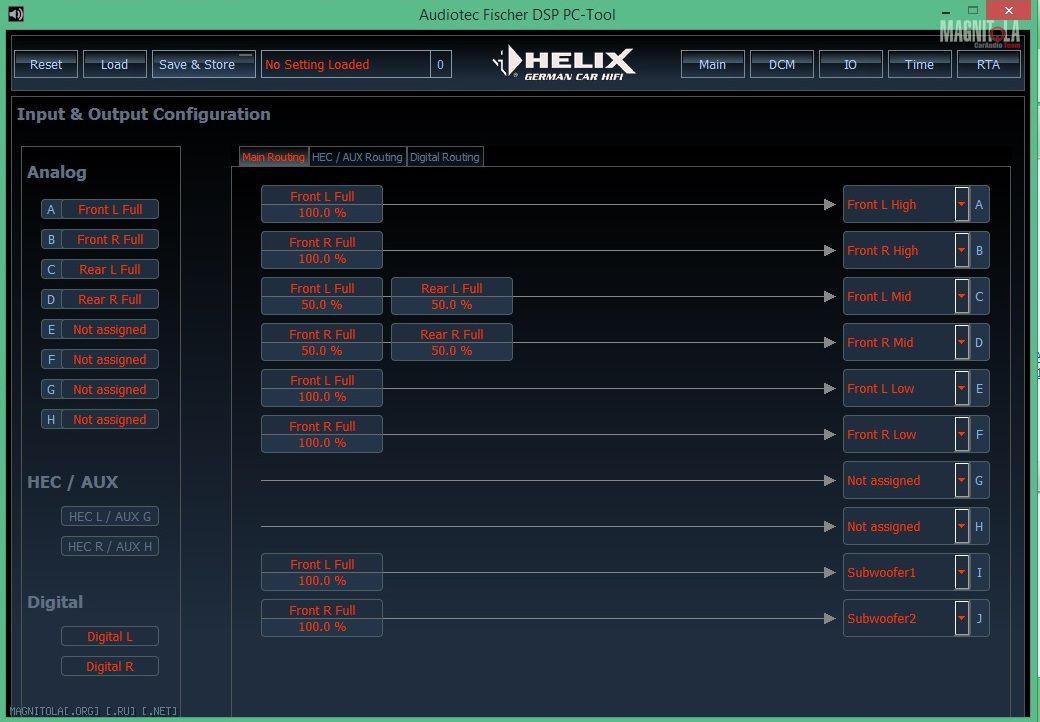

В моем автомобиле, парктроник работает через тыловые каналы штатной автомагнитолы, в своей новой системе я полностью отказался от тыла, а необходимый мне сигнал парктроников - завел на СЧ в моём трехкомпонентном фронте.
Вложение 695572
Соответственно каждый канал на выходе процессора - вы можете отфильтровать как вам удобно! Кроссовер не имеет ограничений!
Спасибо большое! Все пришло в лучшем виде))
Загляните на форум после установки, черканите пару слов о впечатлениях, или если вопросы будут, или что то не понравится. Всегда готовы поддержать опытом и советом.Цитата:
Сообщение от aldex
Жень, меня тут вопрос один мучает (может и не меня одного): есть ли разница в звуке на выходе при получении сигнала процессором через входы высокого уровня и RCA-входам?
P.s.: попутно еще такой вопрос возник: процессору же достаточно будет подключить одну пару межблоков? К примеру, с фронтальных выходов ГУ.
конечно! Только обратите внимание, чтоб в ГУ HPF был отключенЦитата:
Сообщение от mar!o
Мало вводных. Мы щас о каких ВУ и о каком RCA говорим? Если речь идёт об одной и той же штатке, у которой либо выпаиваем линейники, либо тупо подцепляемся по ВУ, то есть шанс, что по ВУ качество даже получше будет))) Это если линейники через опу вывести.Цитата:
Сообщение от mar!o
HPF само собой отключен будет. Спасибо за информацию!Цитата:
Сообщение от Андреичъ
---------- Сообщение добавлено 18.01.2015 в 19:31 ----------
Я собирался цеплять к Pioneer AVH-X8600BT. Можно на этом примере разобрать.Цитата:
Сообщение от fox proteus
Про штатку понял, тоже полезная информация.
из этого пиона вроде можно оптику на раз-два вытащить. Во всяком случае, из 8400 и 8500 вытаскивается. По разнице звука с этой головы имхо перевес будет в пользу RCA, тупо потому что у него нормлаьные линейникиЦитата:
Сообщение от mar!o
Отлично поболтали:)
