Вложений: 9
Audio System X-Ion 70.4, Genesis S60, Pioneer GM-D8604 Кто не спрятался, я не виноват
Прислали мне, надысь, б/у усилитель Audio System X-Ion 70.4. Кстати, "доставка" на АВИТО – очень удобная вещь, деньги покупателя резервируются, пока товар не будет получен.
Так вот, надо же посмотреть на усилитель "вооруженным глазом ", прежде чем заталкивать его в труднодоступные места автомобиля. Посмотрел - вылез косячок. В одном канале на "первом ватте" возрастает коэффициент нелинейных искажений. Разобрал, подкрутил, постучал, прогрел, опять постучал – годится.
Но, раз уж собрал в кучу 100 ваттный 4-х омный 2-х канальный измеритель мощности, ноут, USB-интерфейс, даже аккумулятор притащил, то чего уж не глянуть на всё б/у барахло, что попадется под руку. А попалось следующее.

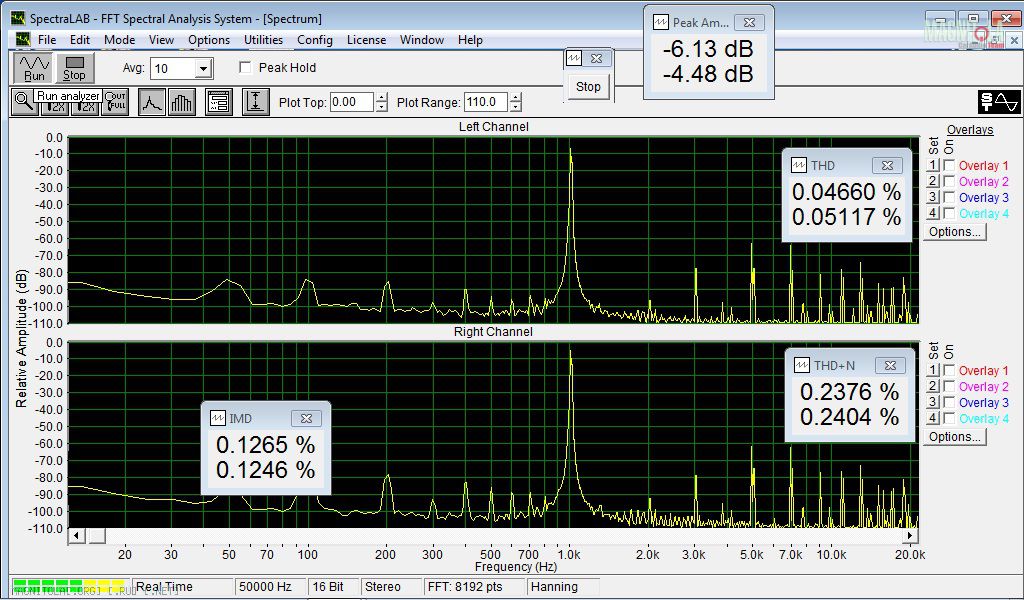

1 Собственно Audio System – ни какого откровения не случилось, THD – 0,05% при 30 Вт. Переключатели, потенциометры не скрипят, механика интерфейса в удовлетворительном состоянии. Пока пойдет на СЧ-ВЧ, габариты и компоновка соответствуют.
Вложение 1226804Вложение 1226806
2 Genesis S60, крепкий старичок, THD – 0,06% при 30 Вт. Обращают на себя внимание "правильно" расположенные вторая, третья и четвертая гармоники. А дальше, такое же безобразие, как у всех. Кто-то тут сказал: "Сладкое мыло", возразить нечего. Трудился на ВЧ, совместно с нижеследующим Pioneerом в роли СЧ.
Вложение 1226810Вложение 1226812

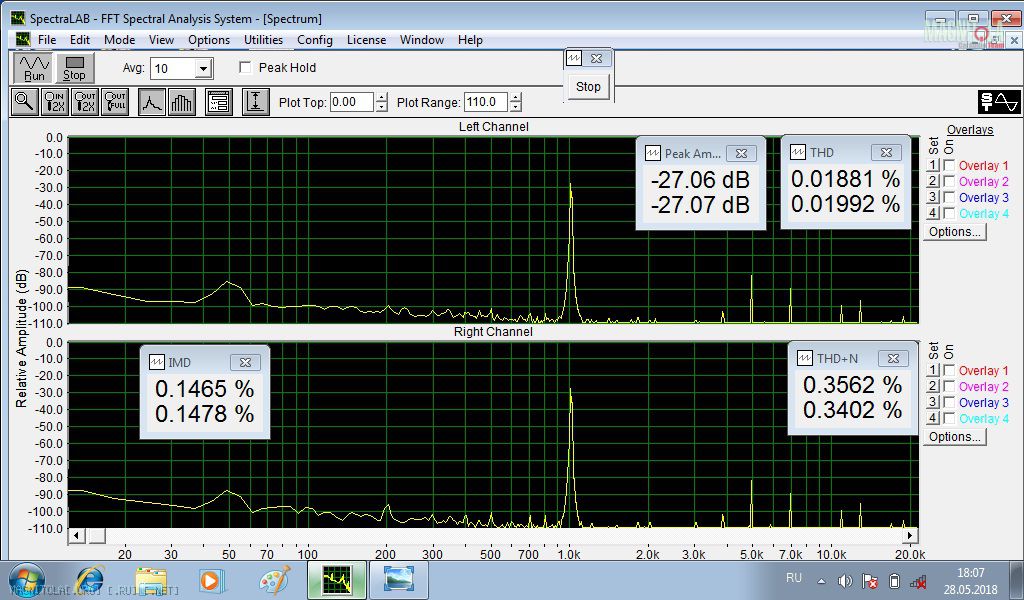

3 Pioneer GM-D8604 во всей своей ШИМ-красе, THD – 0,3% при 50 Вт. Однако "первый ватт" откровенно удивил, (THD – 0,02%). У всех АВ он не сильно отличается от последнего, но здесь прямо чудо какое-то. Не смотря ни на что, честные 110 Вт допускают его вне зачета к моим басам в виде Audio System X-Ion 165, ибо скучно им живется, при стандартных 70-80. Еще для саба гнездо остается.
Вложение 1226814Вложение 1226816Вложение 1226818
Под конец посвящение твикерам, которые любят (в лучшем смысле этого слова) вырезать фильтры и менять операционники. Так выглядит гирлянда самых дешманских ОУ, THD – 0,004%. Просто сравните с тем, что вытворяет выходной каскад УМ, на верхних картинках.
Вложение 1226820
А вот и двухканальный измеритель мощности, вырубленный топором из цельного куска баобаба, с применением фрагментов китайского тепловентилятора.
Вложение 1226822
P.S. Весь материал представлен "как есть", претензии к качеству измерений не принимаются.
Re: Audio System X-Ion 70.4, Genesis S60, Pioneer GM-D8604 Кто не спрятался, я не вин
Цитата:
Сообщение от
Flatout
Под конец посвящение твикерам, которые любят (в лучшем смысле этого слова) вырезать фильтры и менять операционники. Так выглядит гирлянда самых дешманских ОУ, THD – 0,004%. Просто сравните с тем, что вытворяет выходной каскад УМ, на верхних картинках.
А я всегда говорил - ТВИК РУЛИТ!!!
Re: Audio System X-Ion 70.4, Genesis S60, Pioneer GM-D8604 Кто не спрятался, я не вин
Цитата:
Сообщение от
Flatout Под конец посвящение твикерам, которые любят (в лучшем смысле этого слова) вырезать фильтры и менять операционники. Так выглядит гирлянда самых дешманских ОУ, THD – 0,004%. Просто сравните с тем, что вытворяет выходной каскад УМ, на верхних картинках.
+100500!!!
Доработка системы питания и каскадов УМ это фундамент/база/основа твика автомобильных усилителей, это работа так сказать рашпилем и напильником :).
Укорочение тракта каскадов предварительного усиления и обработки сигнала, как и замена самих микросхем ОУ это уже шлифовка и полировка :) итогового характера звучания усилителя.
Много раз уже это писал, но читать то нынче не любят...
Re: Audio System X-Ion 70.4, Genesis S60, Pioneer GM-D8604 Кто не спрятался, я не вин
Цитата:
Сообщение от
Flatout Pioneer GM-D8604 во всей своей ШИМ-красе, THD – 0,3% при 50 Вт.
Интересно, как они в журналах умудряются намерять в разы меньше искажений... Может у вас уставший экземпляр был, там частенько переключатели барахлят.
Ну и коль на миды и саб, зачем пускать на него 1кГц? Проверяйте на 50-100Гц например. :)
