Сообщение от Ptitsa

Да уж, показательно. Спасибо.
Артем, раз уж пошла такая пьянка, если не выбросил испытуемые части, распили клемму "вдоль". Хочется посмотреть где начинается видимое "расчленение" жил.

---

ты просишь сделать нецелесообразные действия/работу :) и так понятно, что за зоной места прессовки клеммы.

Цитата:

---

Сообщение от FFZ

ты просишь сделать нецелесообразные действия/работу :) и так понятно, что за зоной места прессовки клеммы.

---

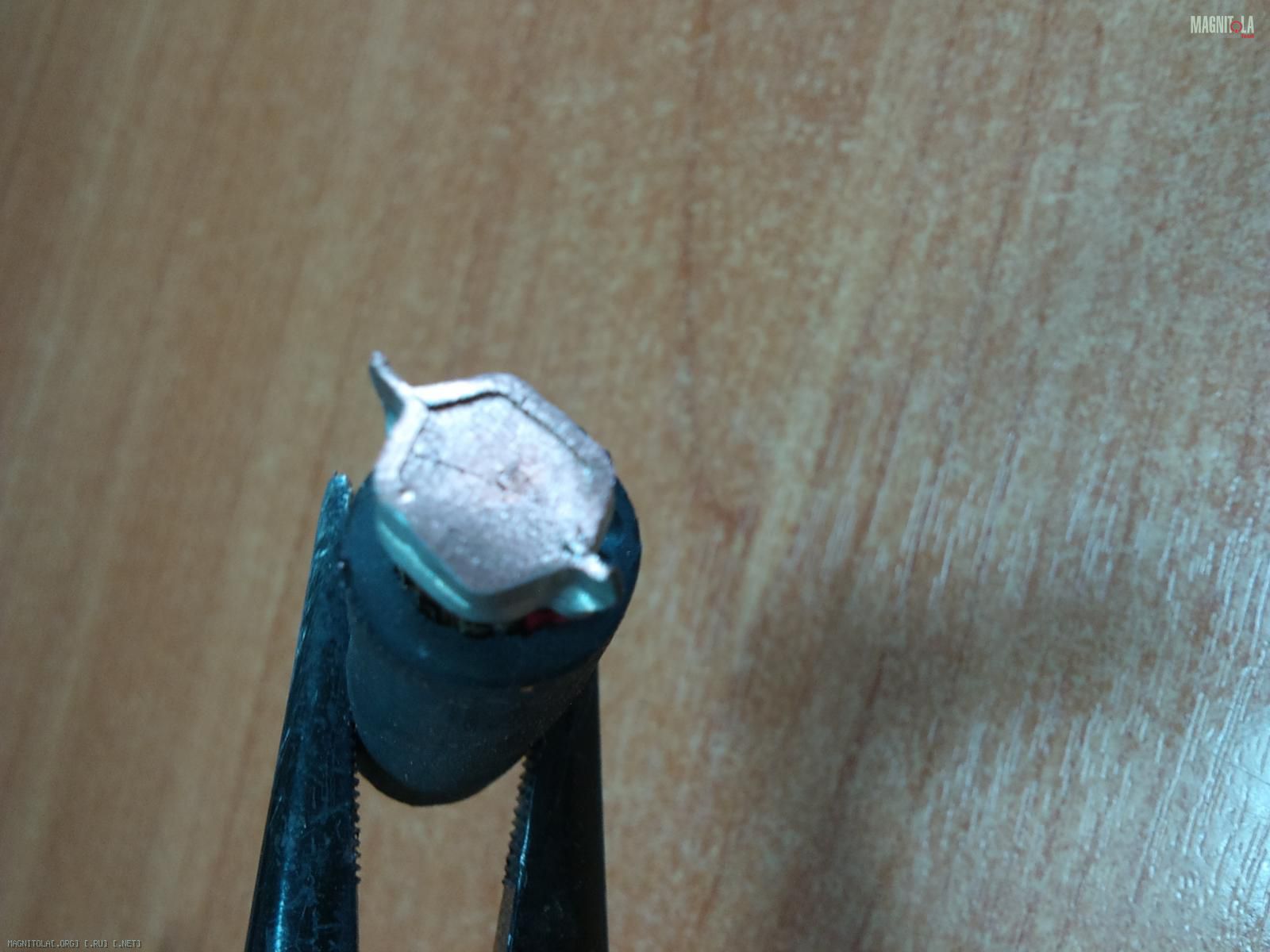

Спасибо Федор! Как всегда с юмором!:-) По просьбам уважаемых товарищей - вот улучшенная на сколько телефон тянет фото сотовой структуры с торца -
Вложение 370182
А распил по-вдоль не получился аккуратным - вырывает (по другому быть не может) - круг из общего сечения отдельные жилки - поэтому видны места где они вырваны - а в общем все плотно:
Вложение 370184Вложение 370186

Спасибо. Посмотреть хотелось чисто из любопытства. Если бы пилил сам, то обязательно распилил бы и вдоль. Теперь вижу, так и должно было быть. Сенкс.

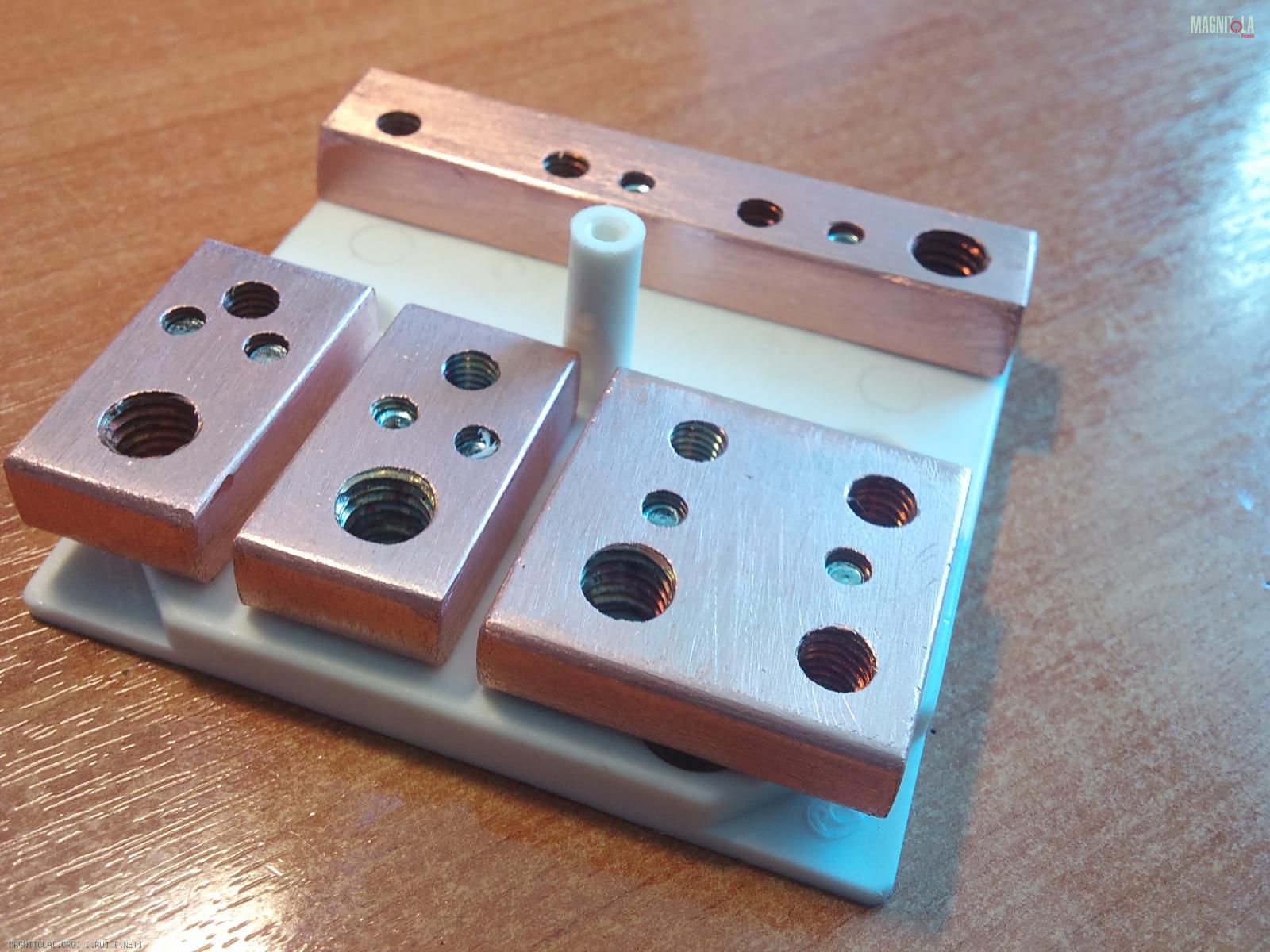

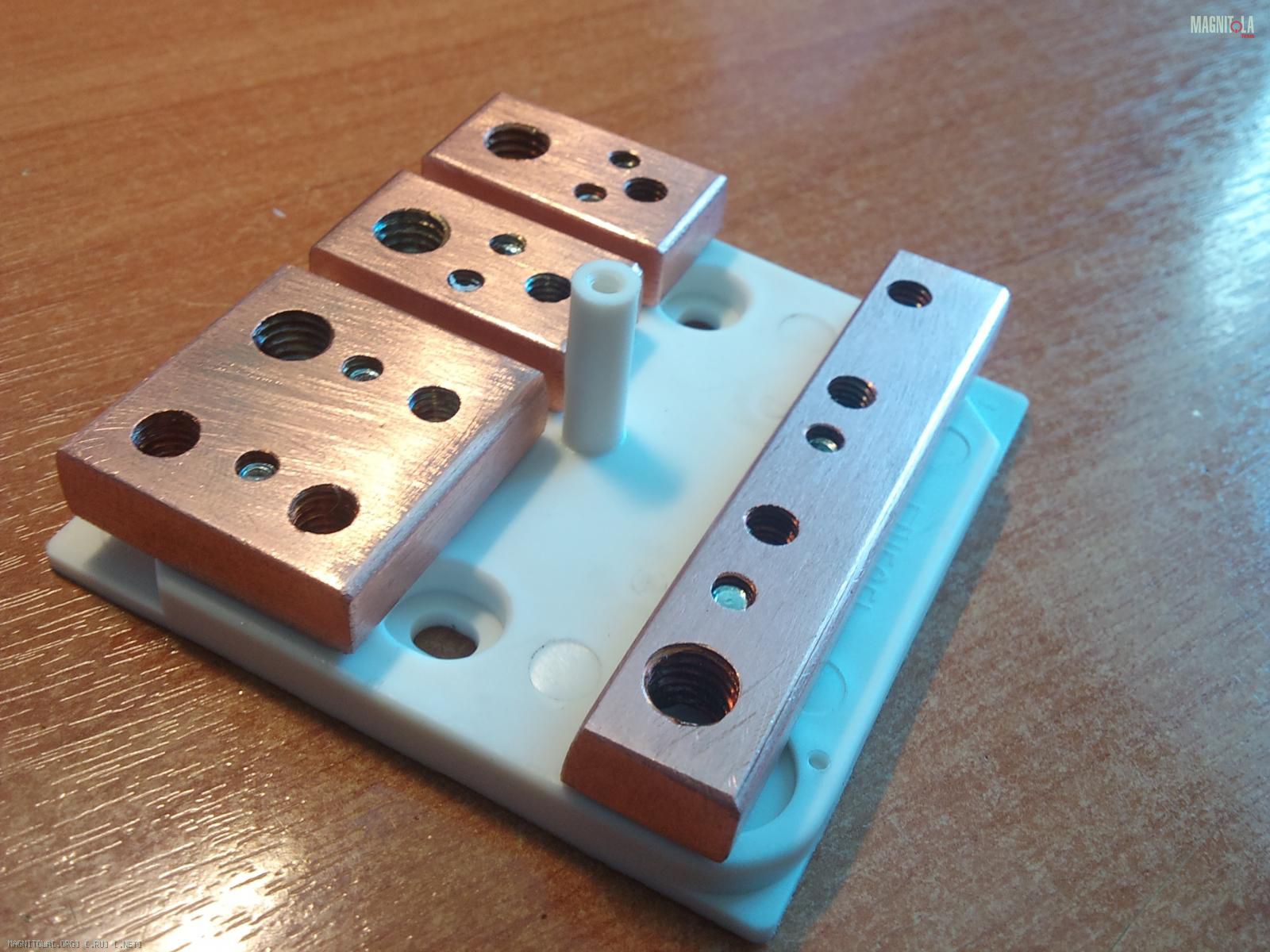

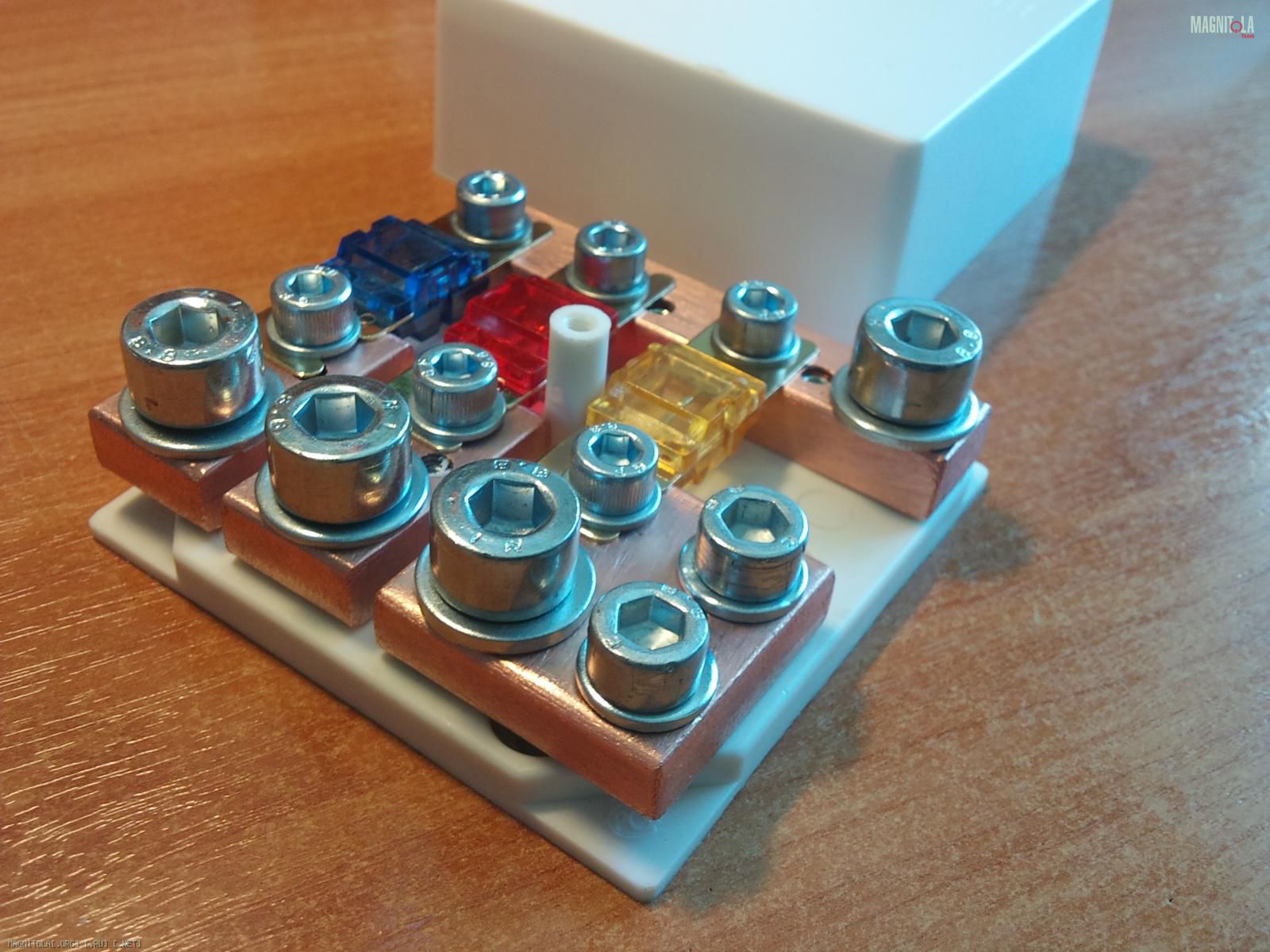

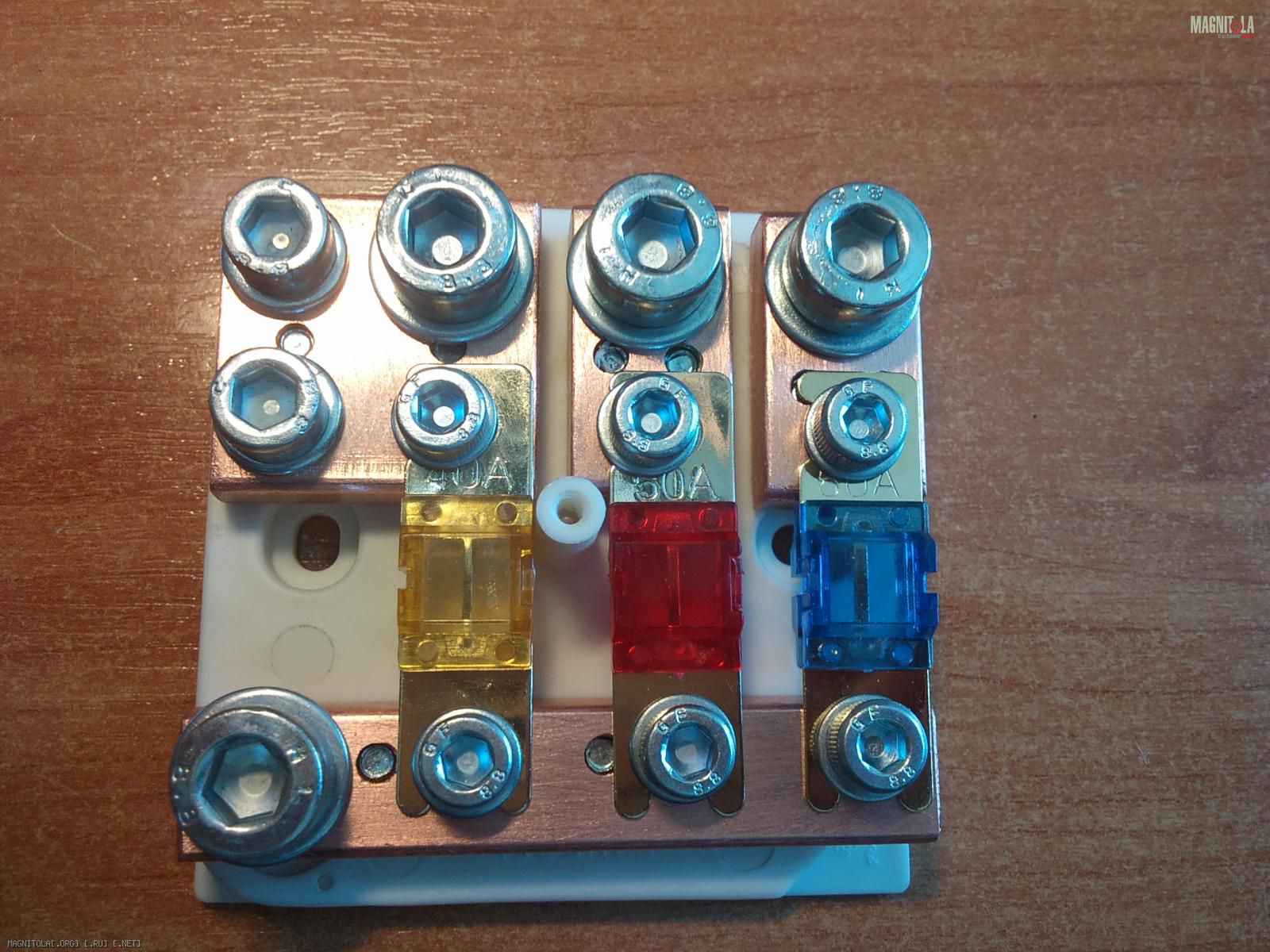

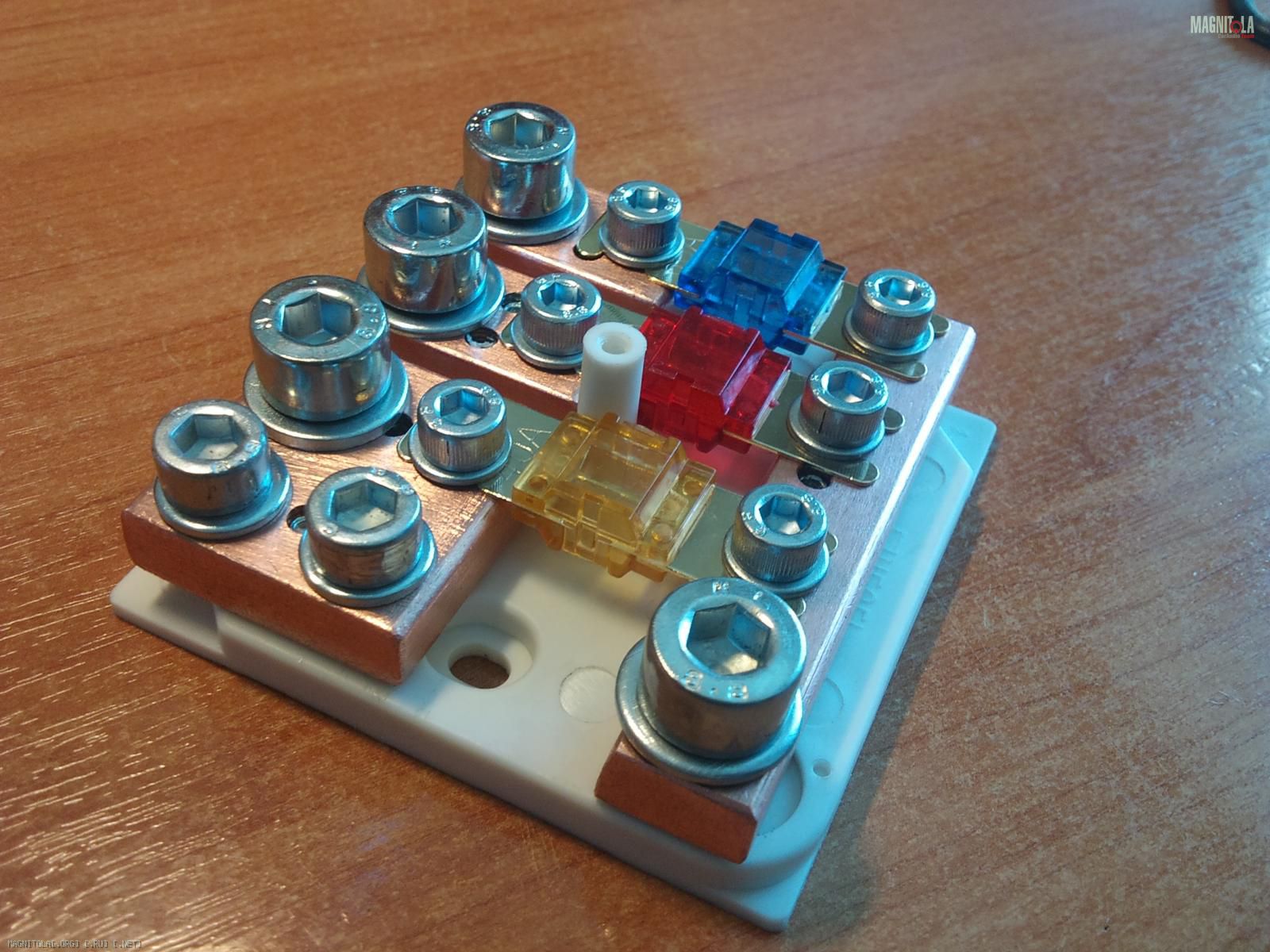

По заказу одного из клиентов был разработан интересный вариант плюсового распределителя, в котором один из выходных терминалов имеет увеличенную площадь. Площадь эта с умом использована - под размещение еще 2 крепежных болтов меньшей мощности. К стандартному М8 добавлены 2х М6. Данный распределитель удобно использовать когда необходимо помимо 2-3 усилителей запитать например еще процессор, реле ремоут или просто кулеры охлаждения. Посадочные места М6 как раз подходят для стандартных вилочек или наконечников 6-16 мм2.
Вложение 372116Вложение 372118Вложение 372120Вложение 372122Вложение 372124Вложение 372126
Также хочу обратить внимание! В производство медных пластин терминалов внедрен точный отрезной станок - теперь качество и геометрия изготавливаемых из шины медных деталей - возросло на порядок, что видно на первых двух фото.

с какого города ???

Вложение 372734Вложение 372736

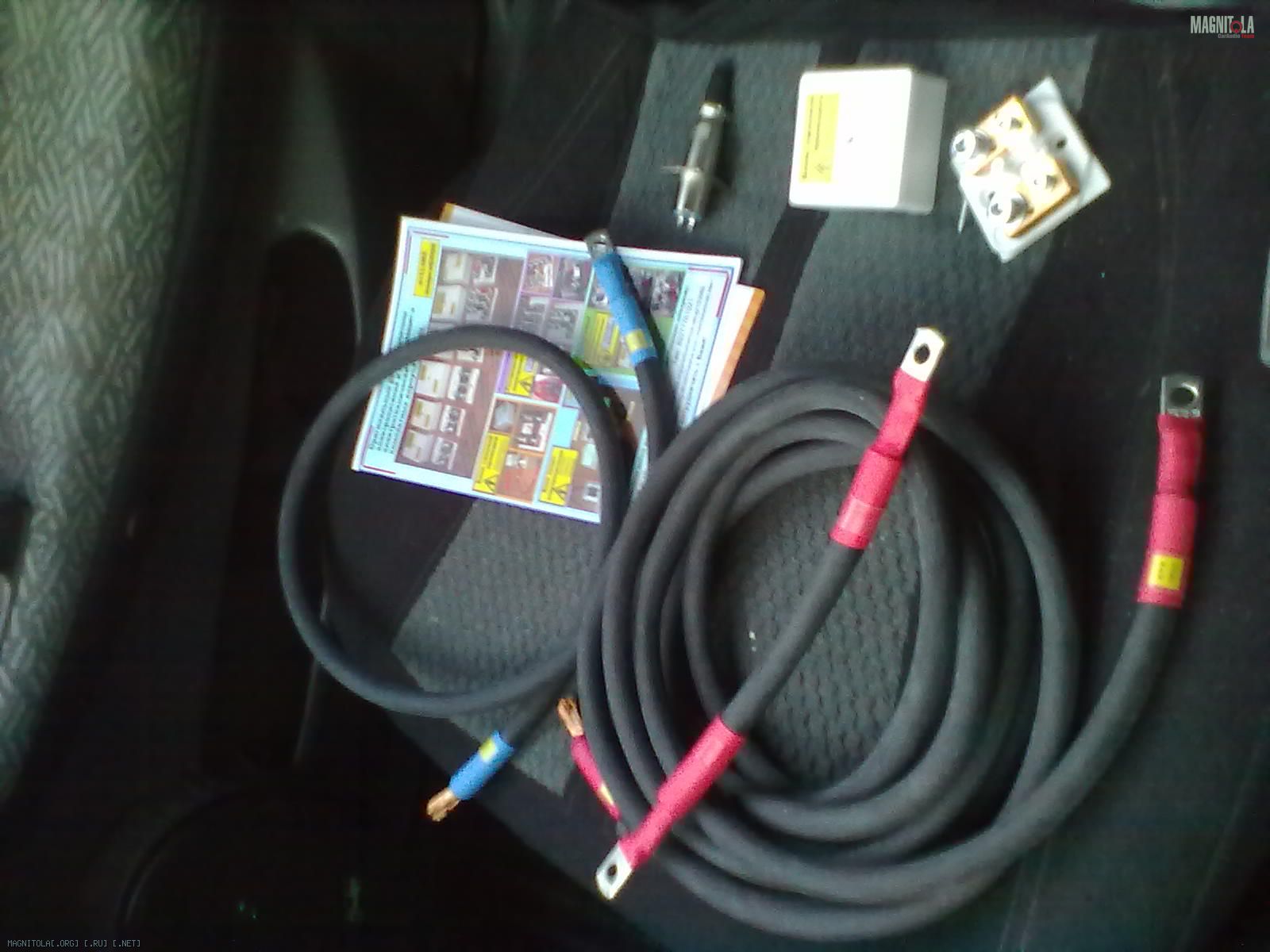

Пришла еще одна посылочка от Artline. Очень понравились проводочки, заказл еще, плюс дистрибьютор и блок силовой проводки. Работа и качество исполнения впечатлила, все супер. Спасибо)

Вложение 372808Вложение 372810
Получил посылочку все так как и хотел!))

Всем добрый вечер!
Решил оживить тему немного интересным обзором - выложив фотоотчет чудо распределителя, который сотворил для своей ласточки. Много интересного опыта накоплено было в процессе разработки и изготавления устройств для Вас - по сему данный опыт захотелось по максимуму использовать в своем авто. Тем более соревновательный сезон уже начинаеться, а бонусные баллы за неординарные решения не помешают в инстале!
Итак встречайте рассказ о Демонстраторе технологий от Artline.

Начну рассказ с экскурса в историю. В первой машине распределители прошли путь эволюции от простой колбы до интересно инсталлированных автоматов.

Этап первый - "Колба обыкновенная":-)

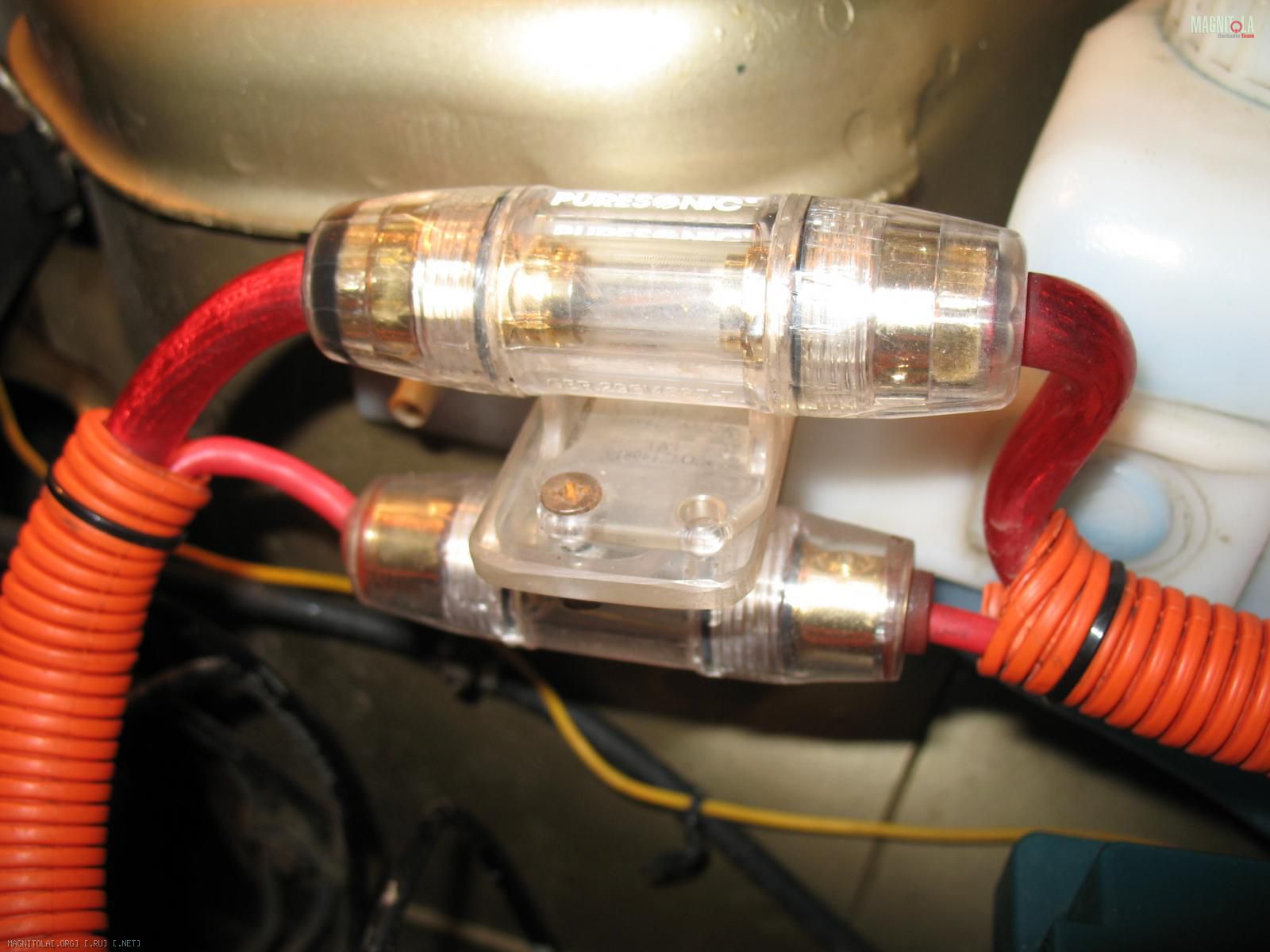

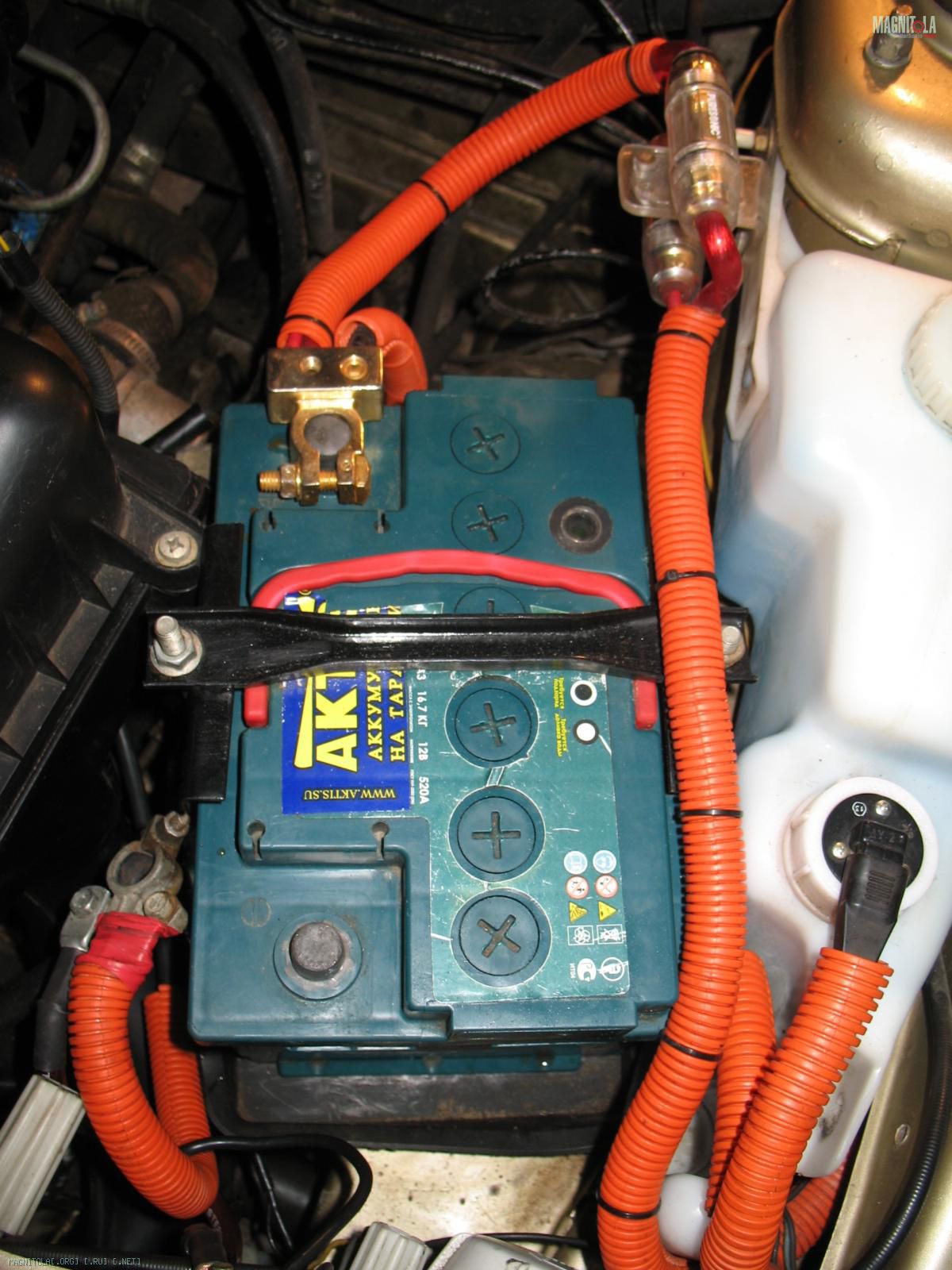

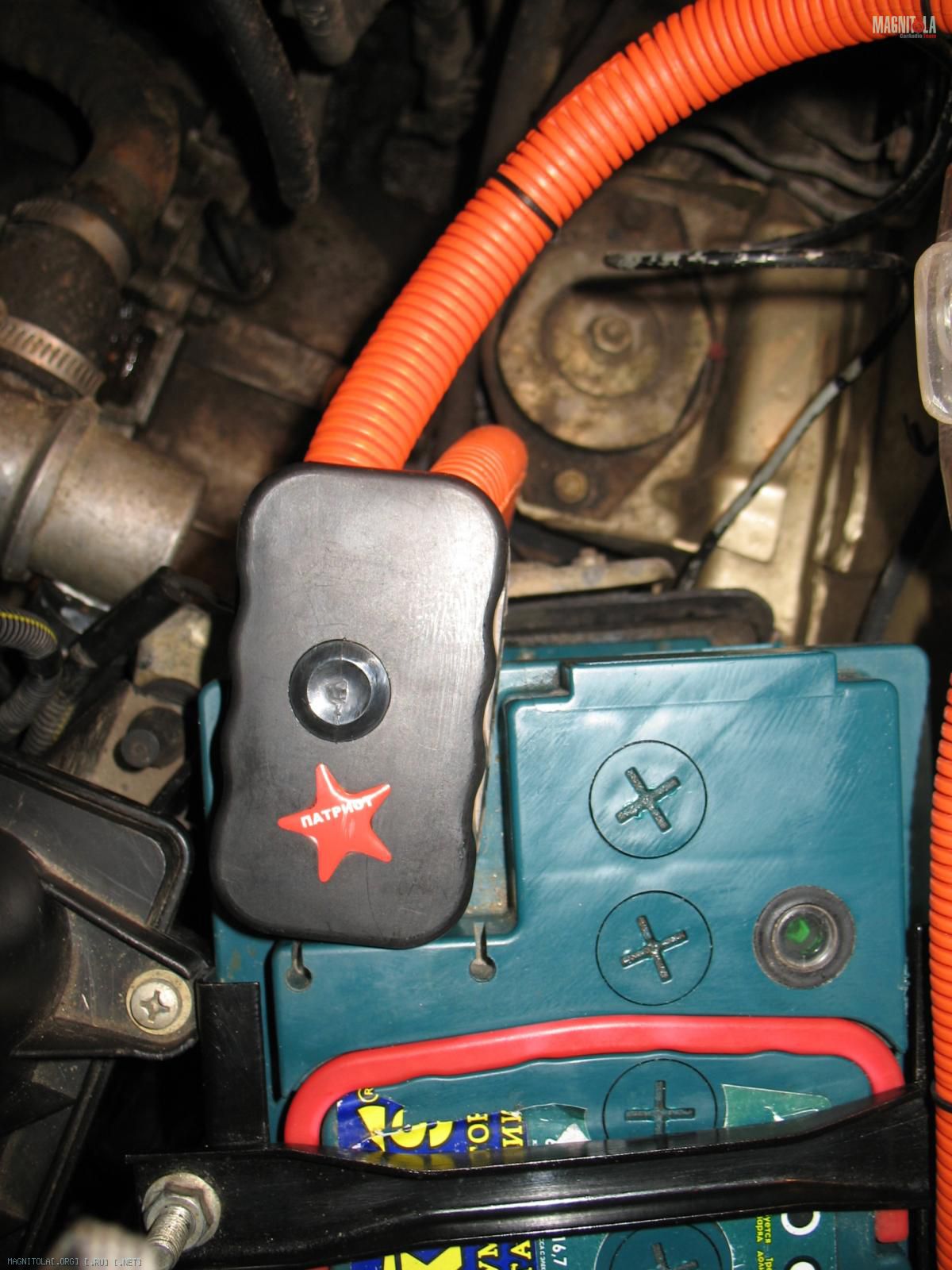

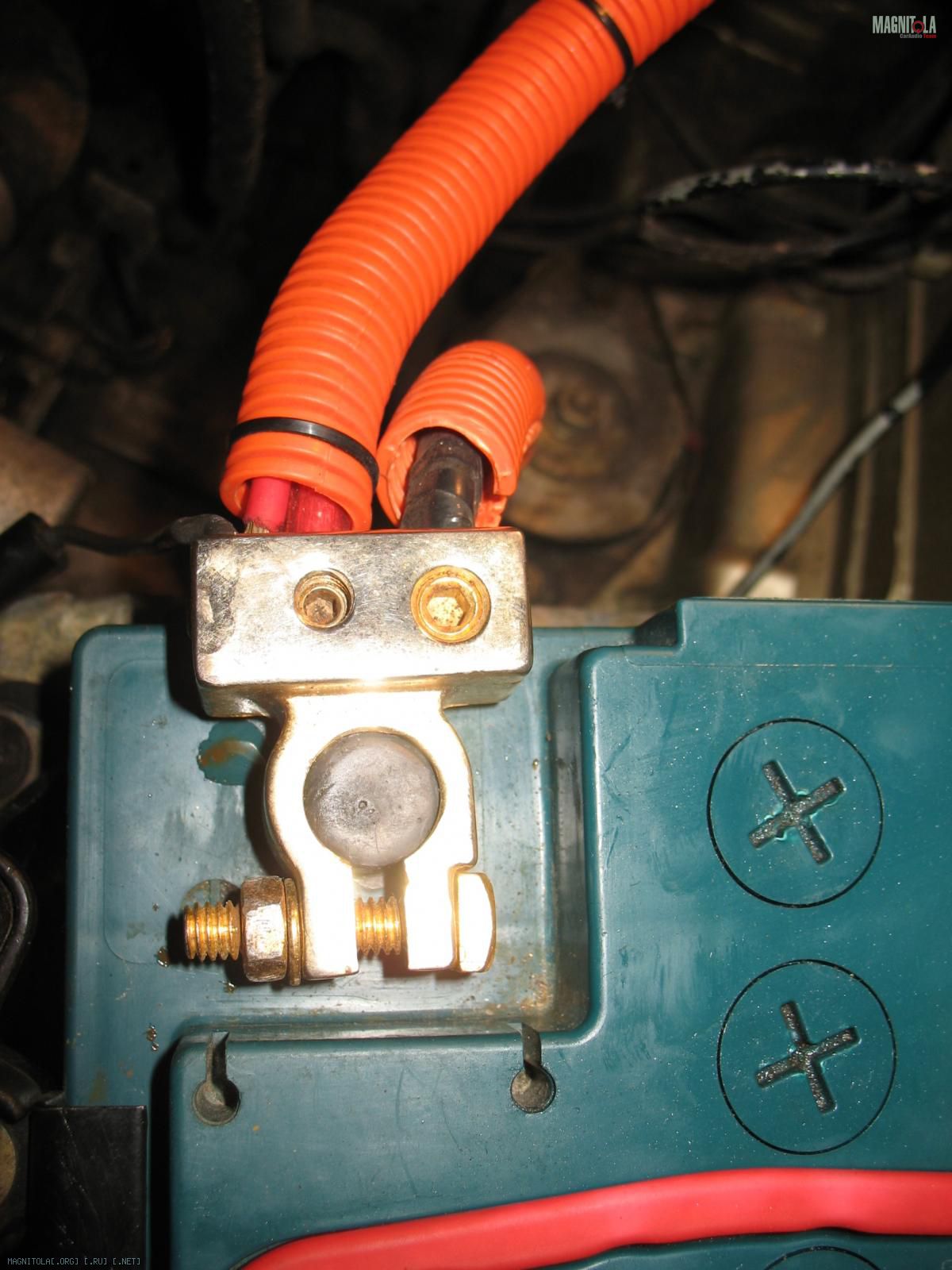

Самое простое, что можно было установить. Усилитель пока один. Авто первая соревновательная "десятка". Изюминкой стала - ярко оранжевая гофра - не разрезная электротехническая. Чудом была куплена где то в Самаре. Сколько не искал, потом такой найти не смог. До сих пор обрезки в гараже валяються.
Вложение 374462Вложение 374464Вложение 374468Вложение 374466

Этап второй - "Автомат приходит на смену"

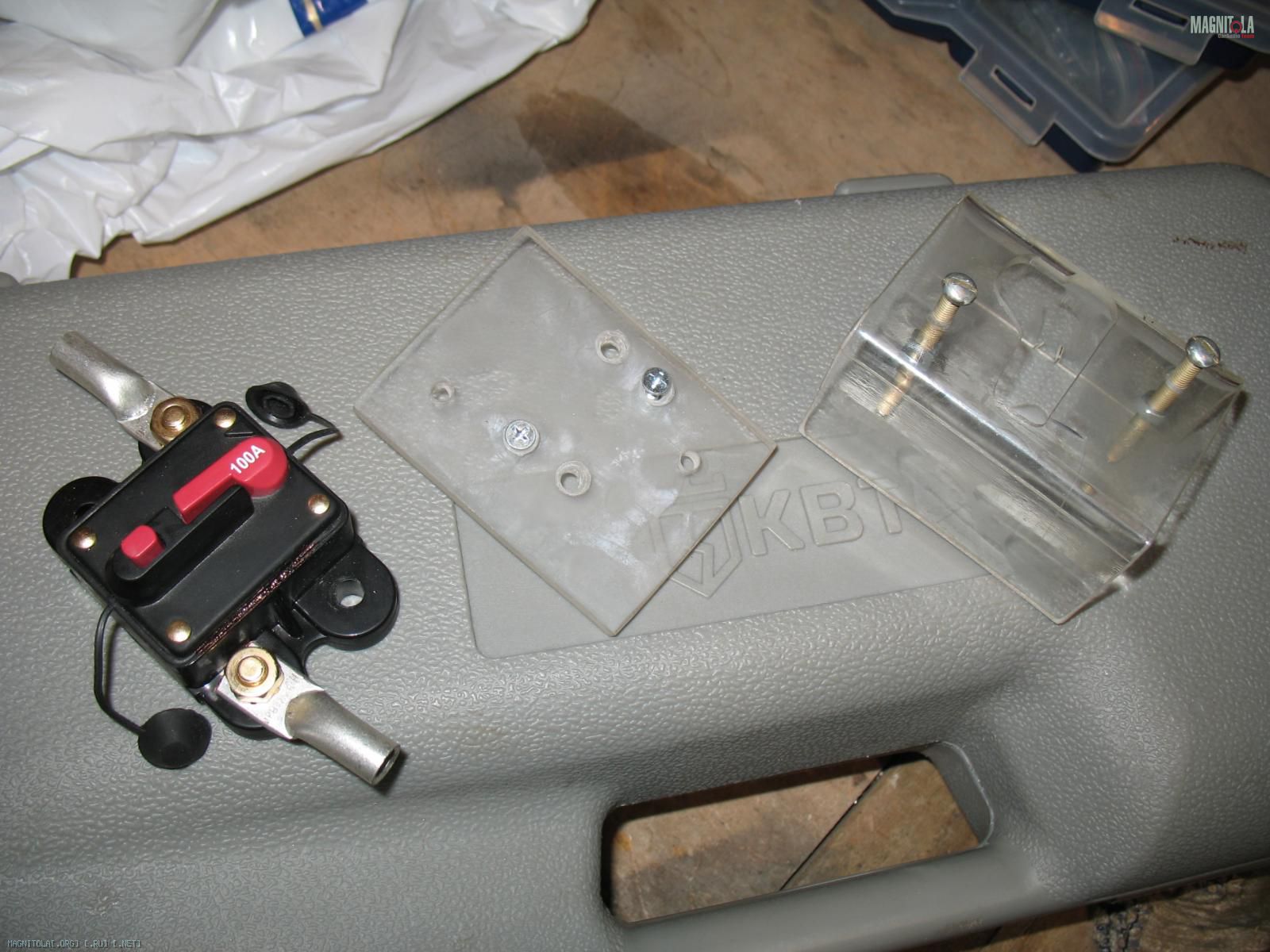

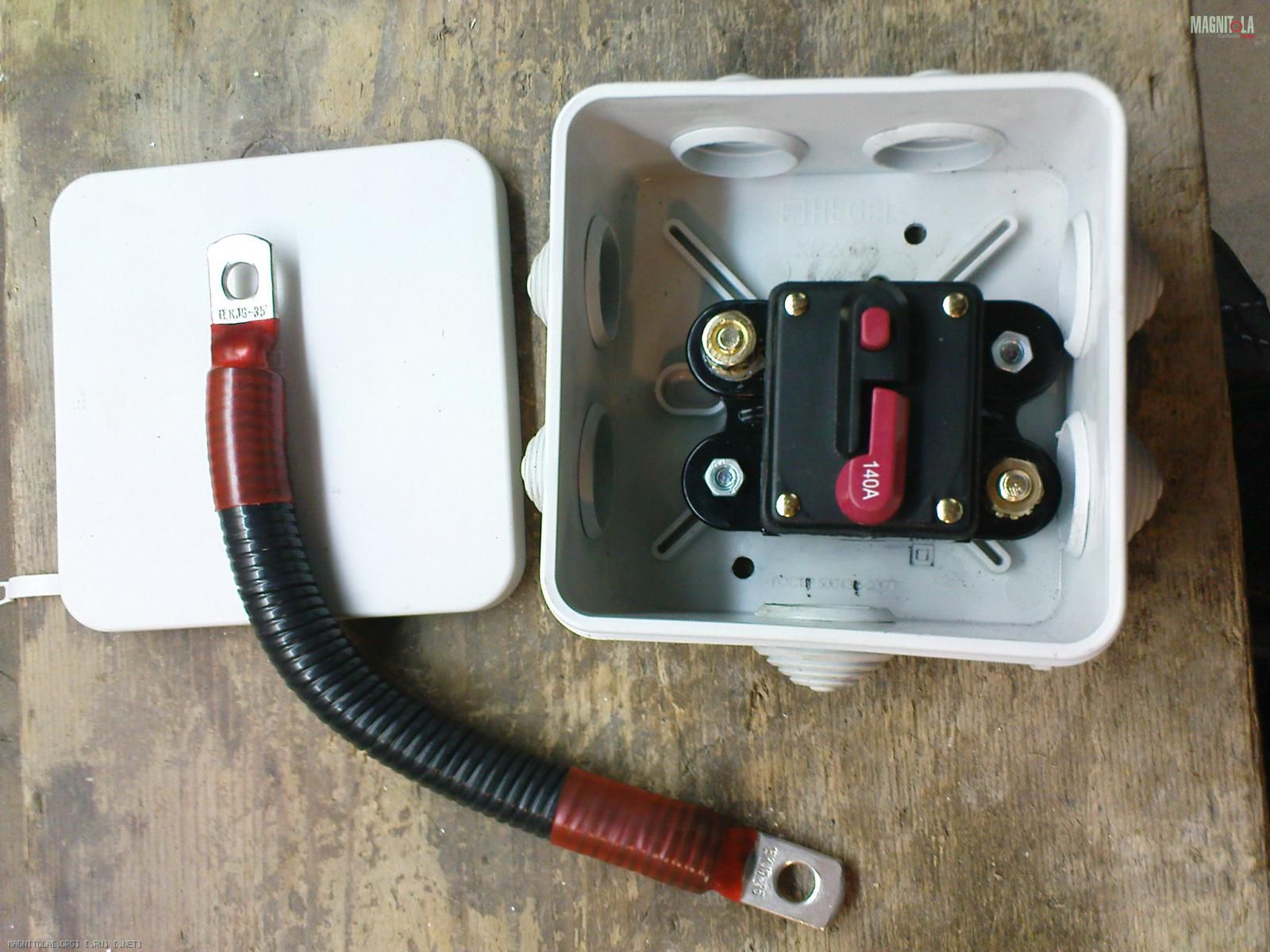

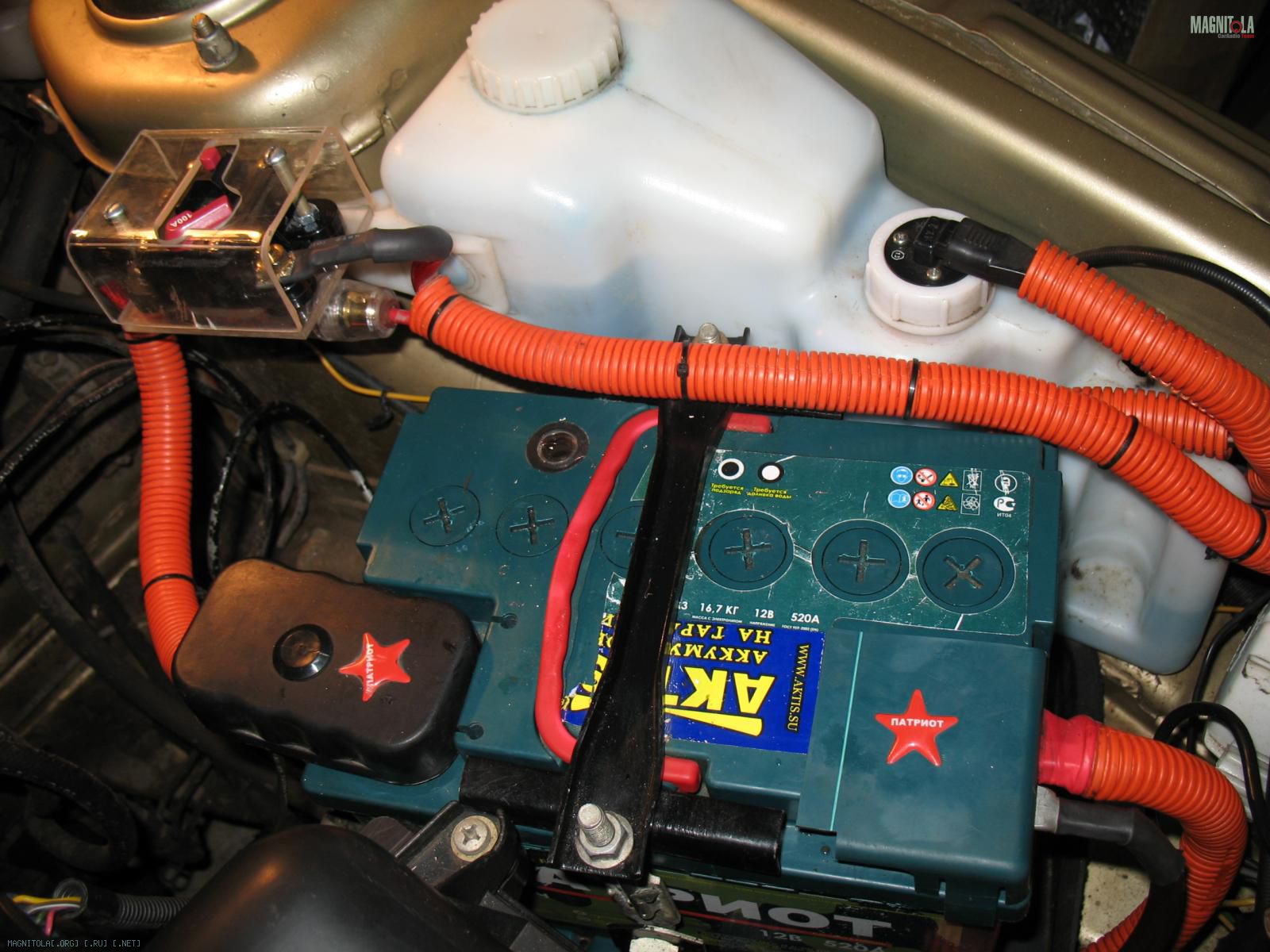

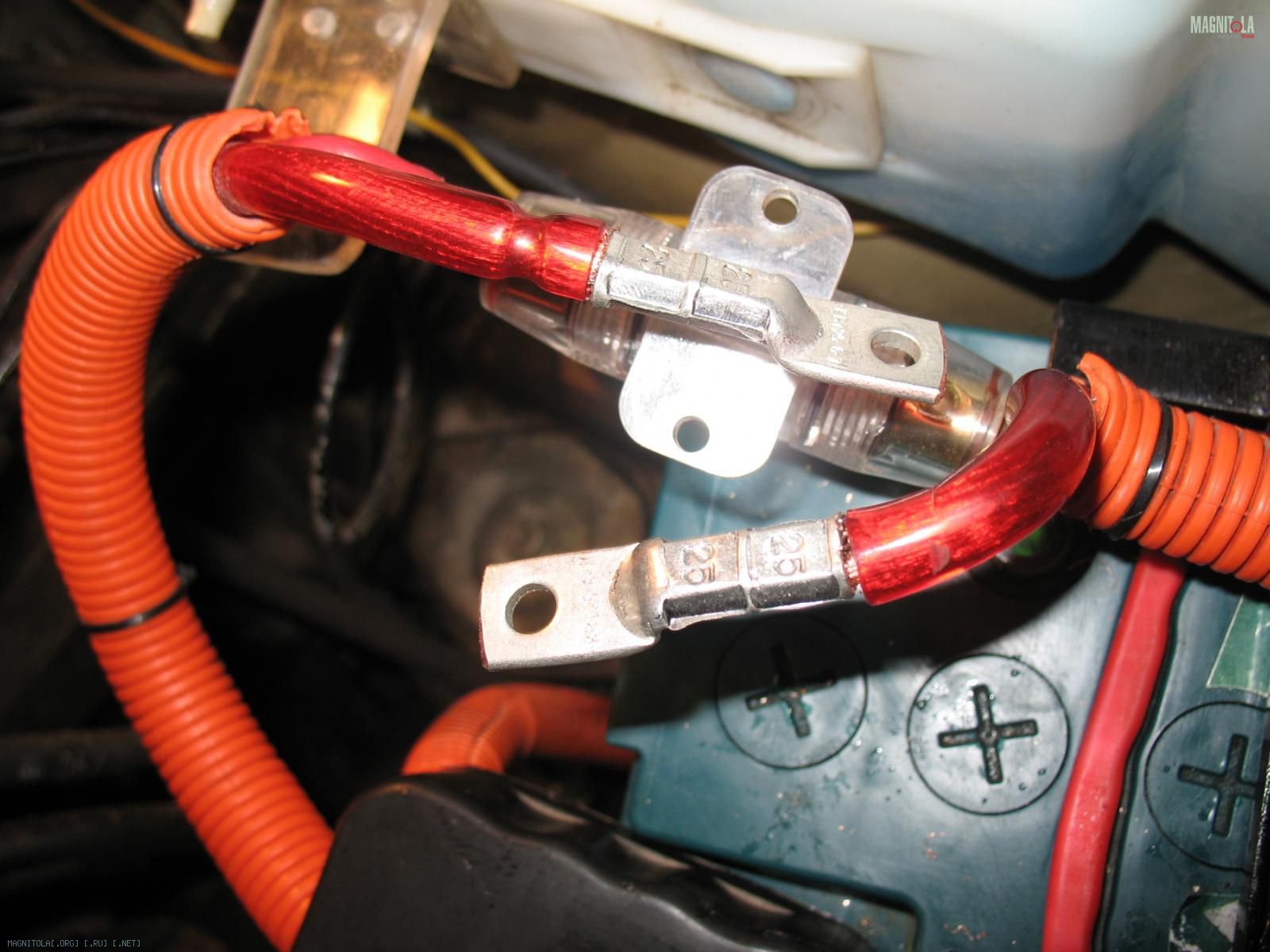

Эксплуатация системы выявила недостаток - токи утечки - и если машина долго стояла в гараже - АКБ по-тихоньку разряжался. Поэтому было принято решение установить автомат - и отключать каждый раз уходя. Автомат был выбран собственно из того что было - Мистери. И знакомство стало очень долгим как будет видно потом. Техника которую многие ругают - отработала на ура 5 лет. Может токовая защита в нем и не самая надежная, но всеже как расцепитель устройство стойко работало и было сделано очень много откл/включений без проблем! Подробнее тут - http://magnitola.org/pitanie-i-kommu...d-kapotom.html

Вложение 374470Вложение 374472Вложение 374474Вложение 374476Вложение 374478Вложение 374480

Этап третий - "БСП-1. Начало"

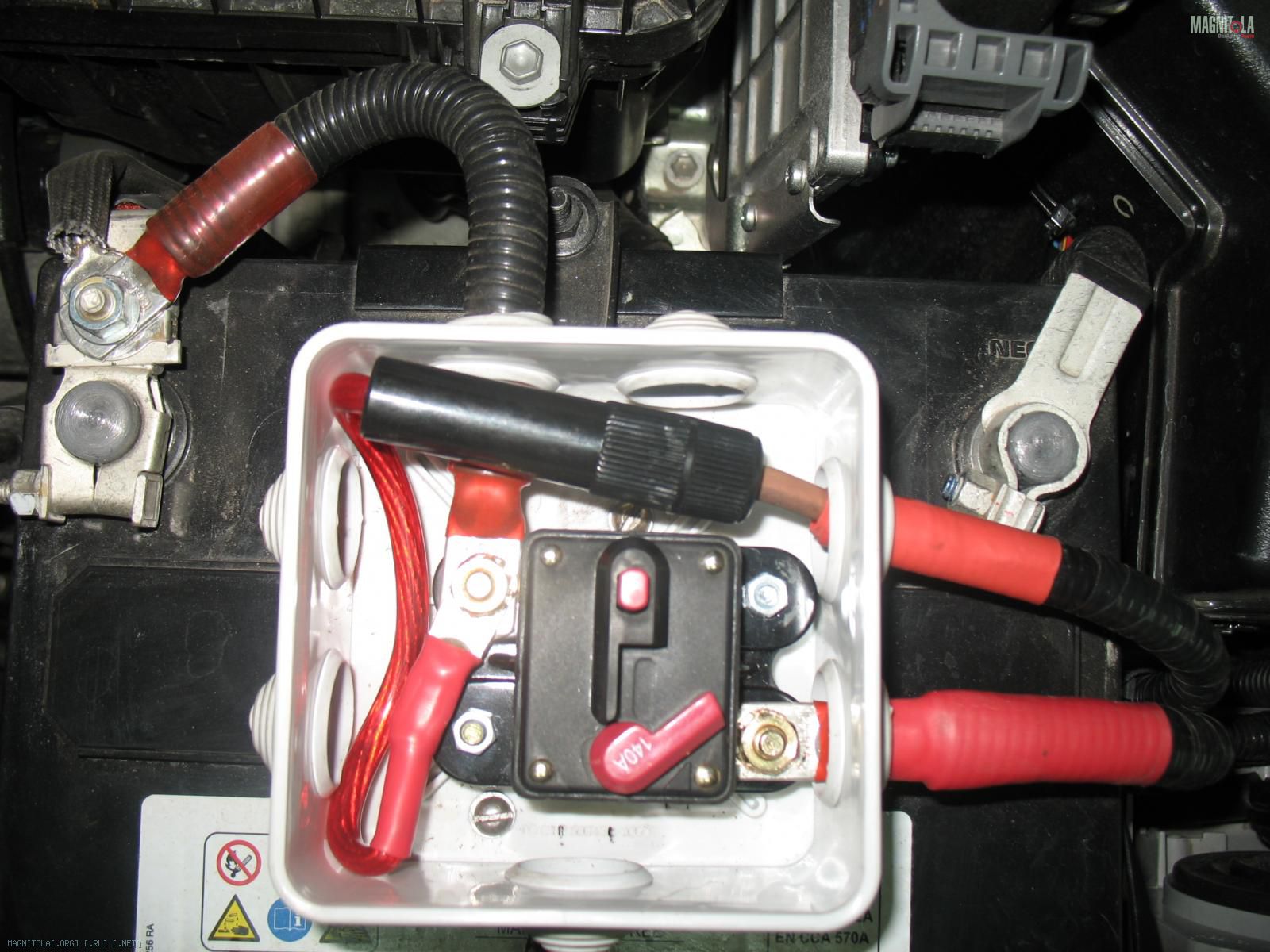

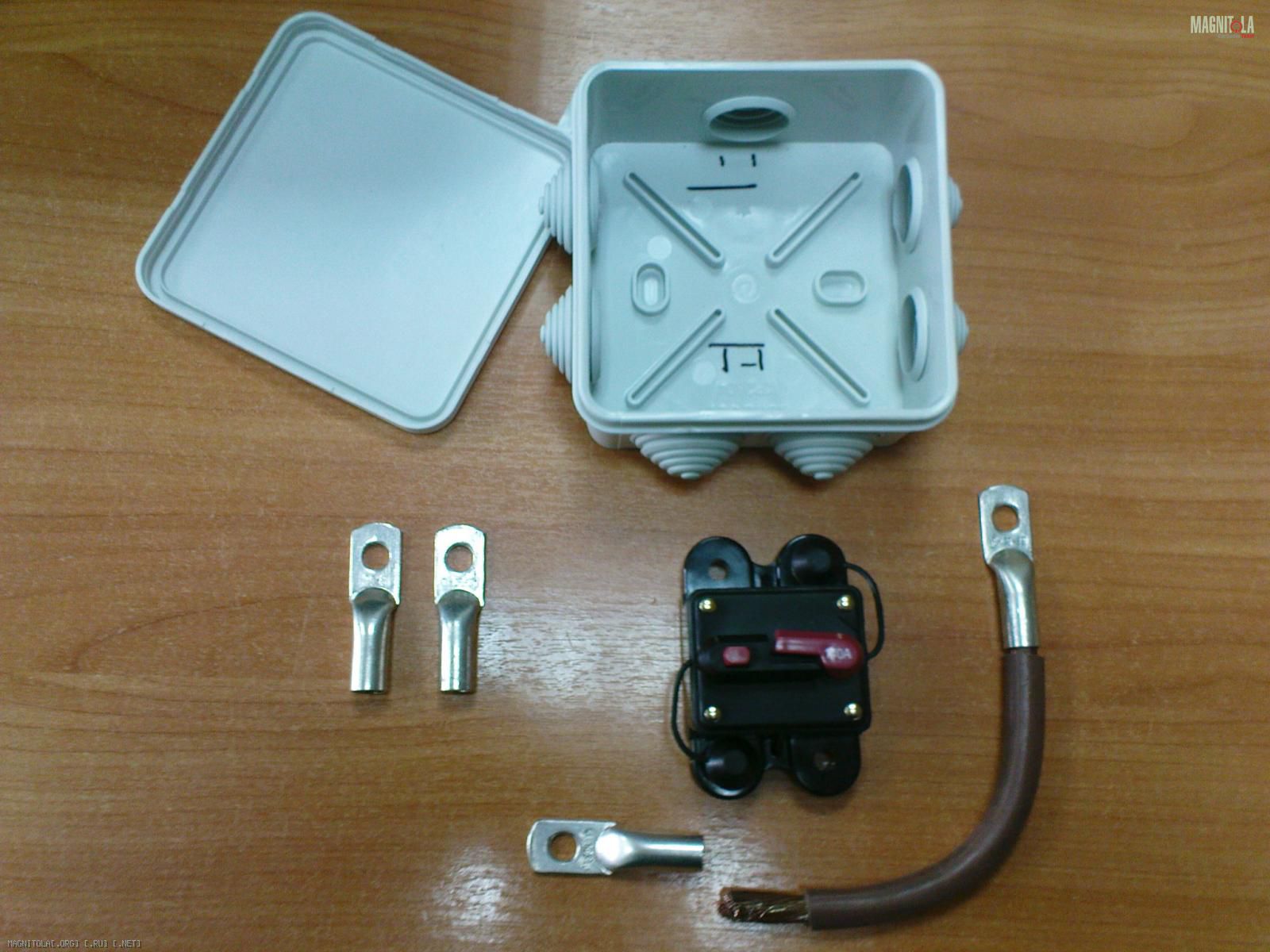

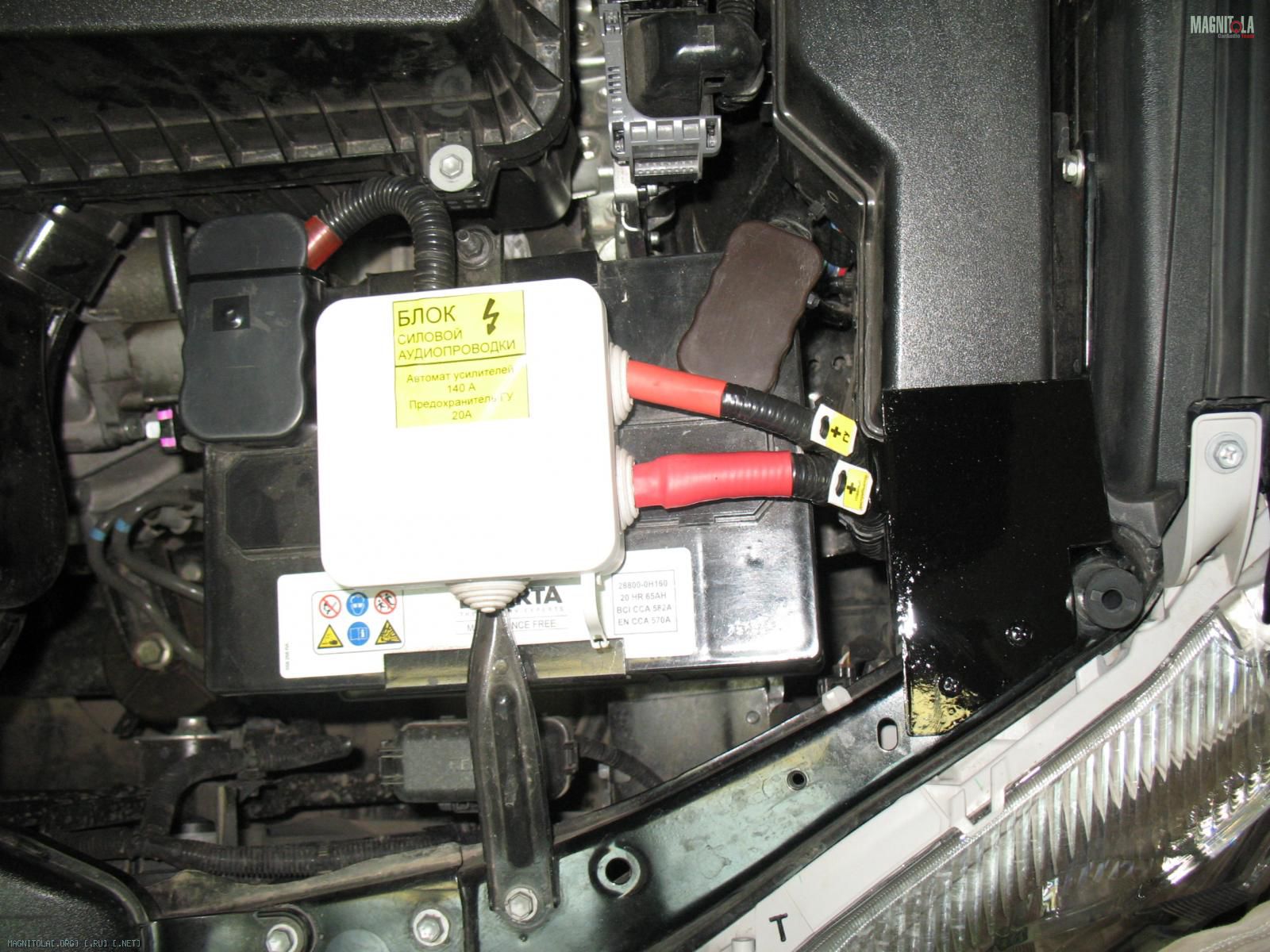

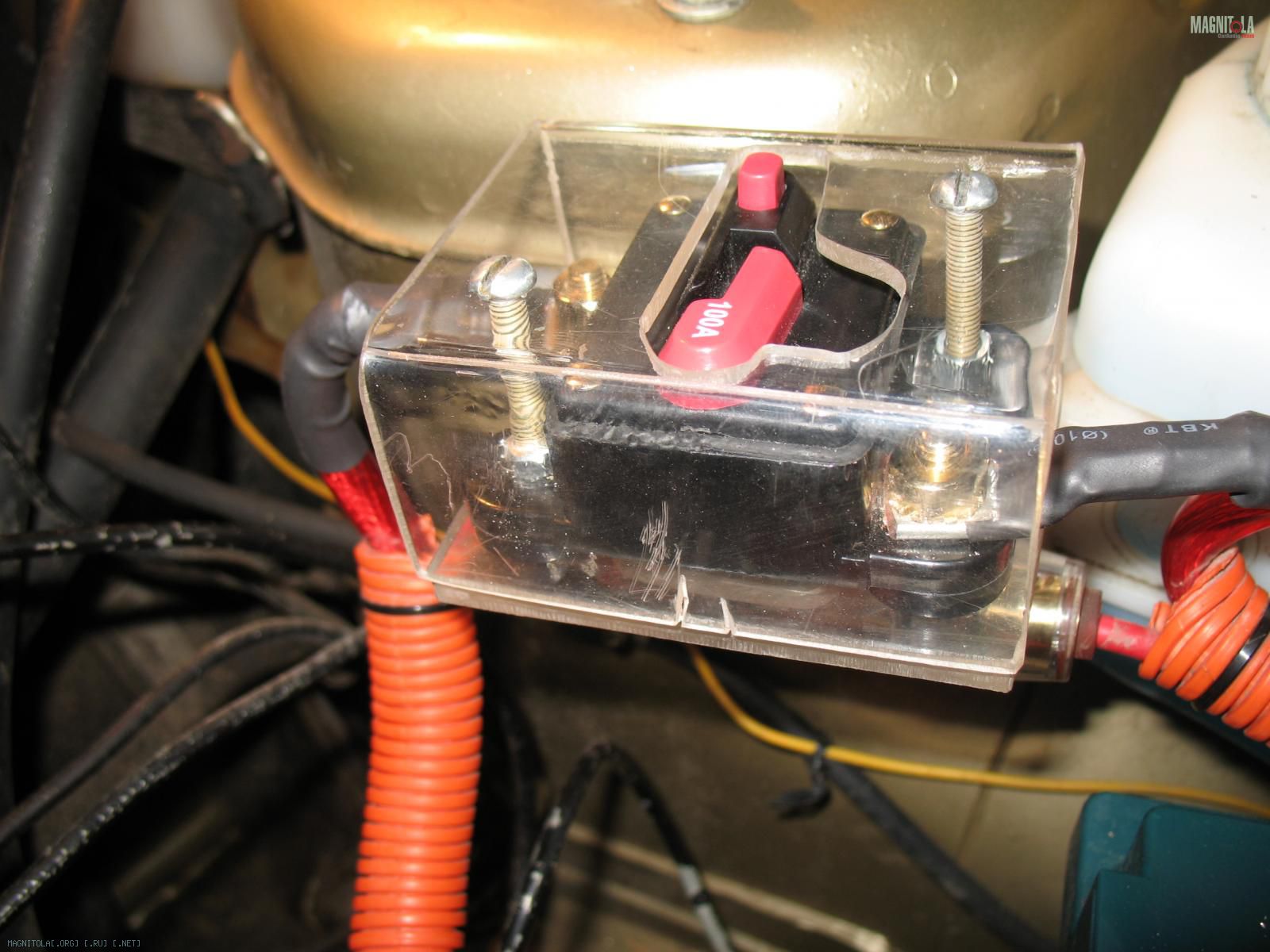

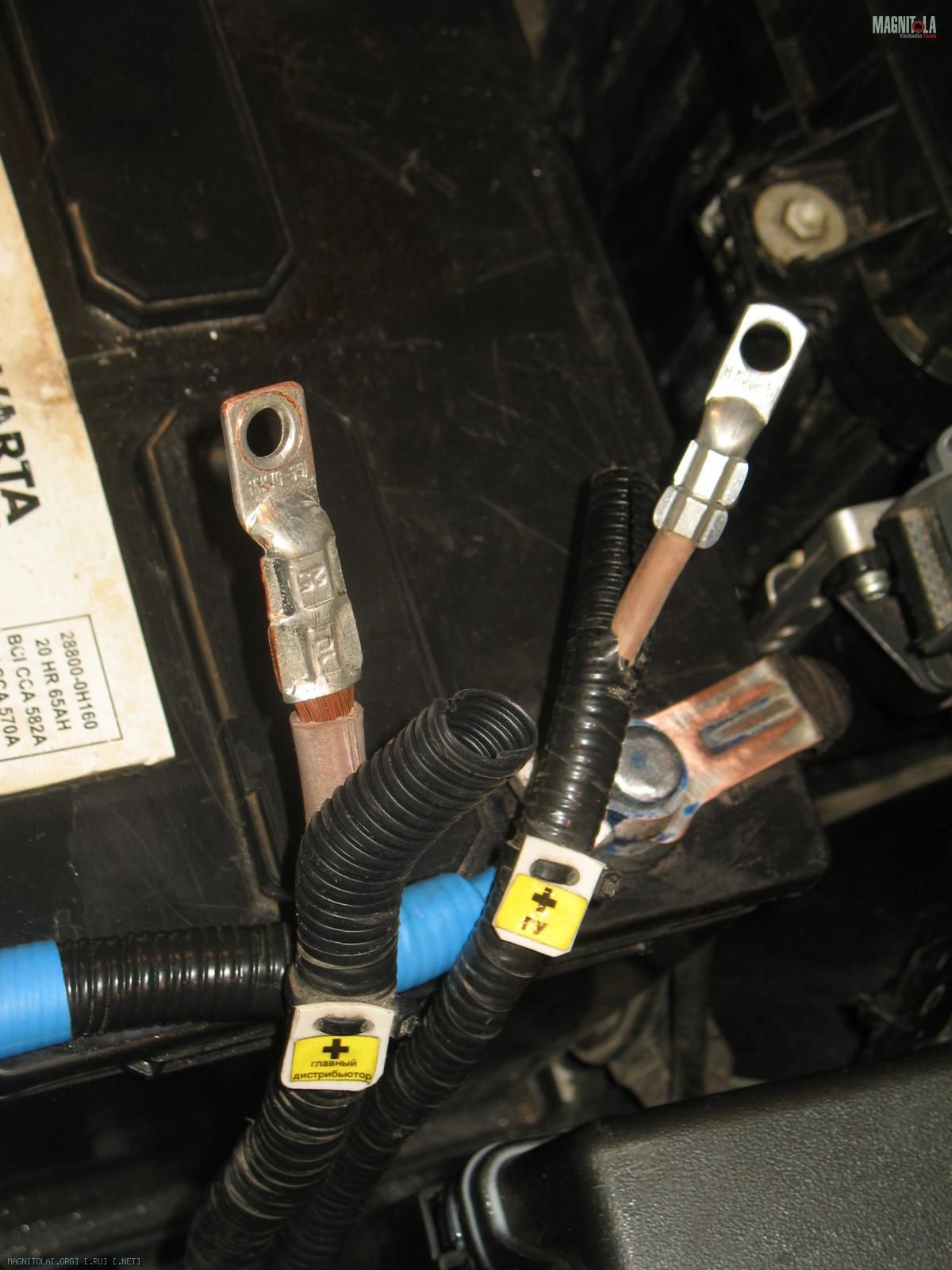

Смена авто и накопленный опыт - натолкноло на мысль разместить в достаточно удобном электротехническом корпусе сразу два устройства - предохранитель в держателе на ГУ и автомат главного провода питания усилителей. Названо было - БСП - блок силовой проводки. Устройство получилось достаточно компактным и удобным - доступ к предохранителю обещал быть быстрым - автомат защищен надежно. Устройство эксплуатировалось 3 года - особых замечаний не было.
Вложение 374490Вложение 374492Вложение 374496Вложение 374498Вложение 374494Вложение 374500

Этап четвертый - "БСП-2. Достойное устройство"
Прошло три года со времени установки БСП первой серии. Устройство отработало верой и правдой - без особых проблем. Разве что табличку с названием приходилось менять по причине износа. Однако выявилось 2 больших замечания:
1. Неудобство каждый раз при отключении автомата - нужно открывать/закрывать крышку бокса. Закралась мысль вывести кнопки управления расцепителем автомата наружу.
2. Толи от лишнего зачитывания форума, толи от своего изменившегося мнения - закрались сомнения в надежности устройства защиты. Но менять автомат просто на более надежный предохранитель не хотел - он был очень удобен для полного отключения системы. Поэтому пришла простая мысль - совместить автомат в роли расцепителя и предохранитель в роли основного устройства защиты. Плюс также разместить под одной крышей и предохранитель питания ГУ.

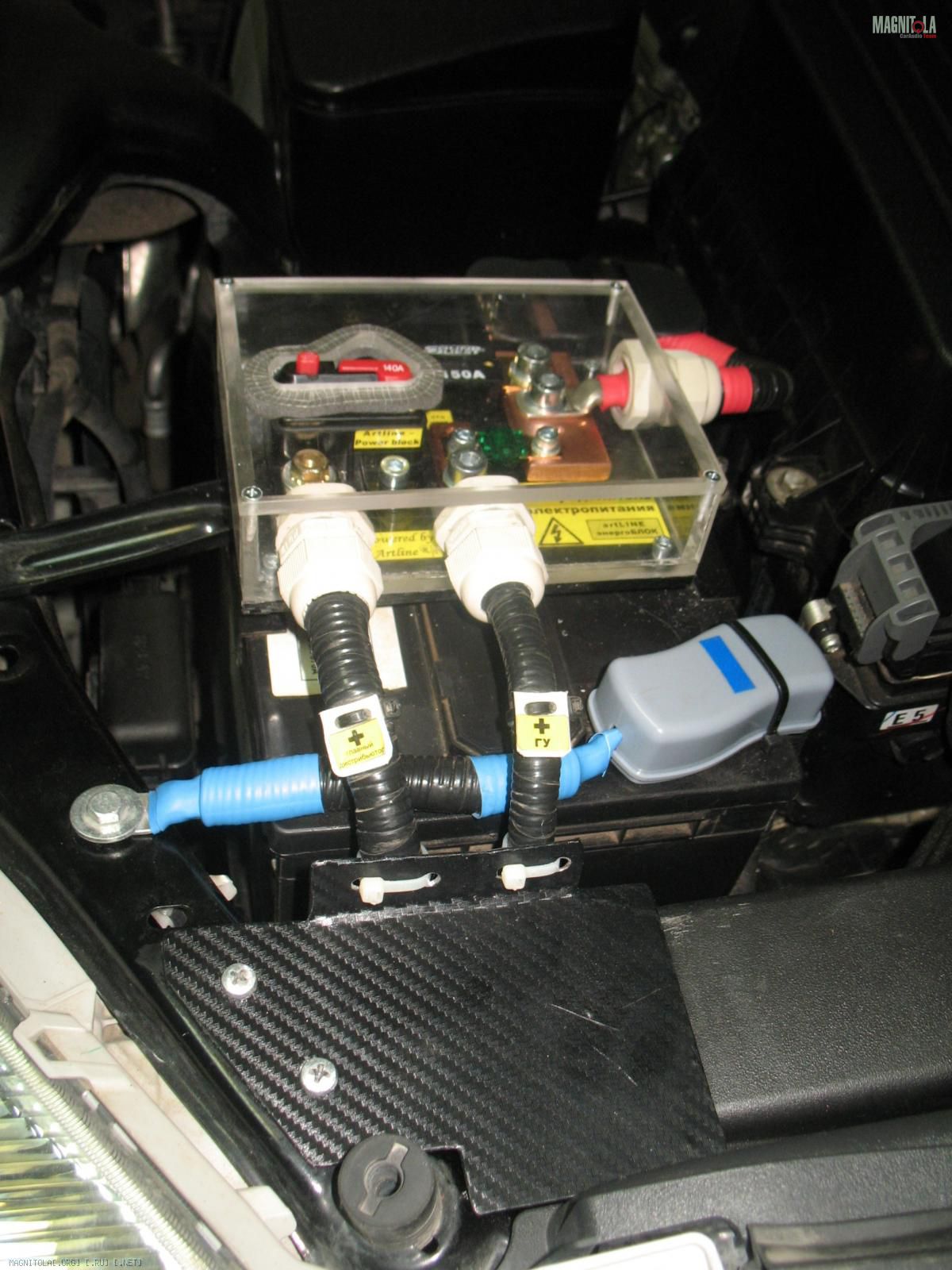

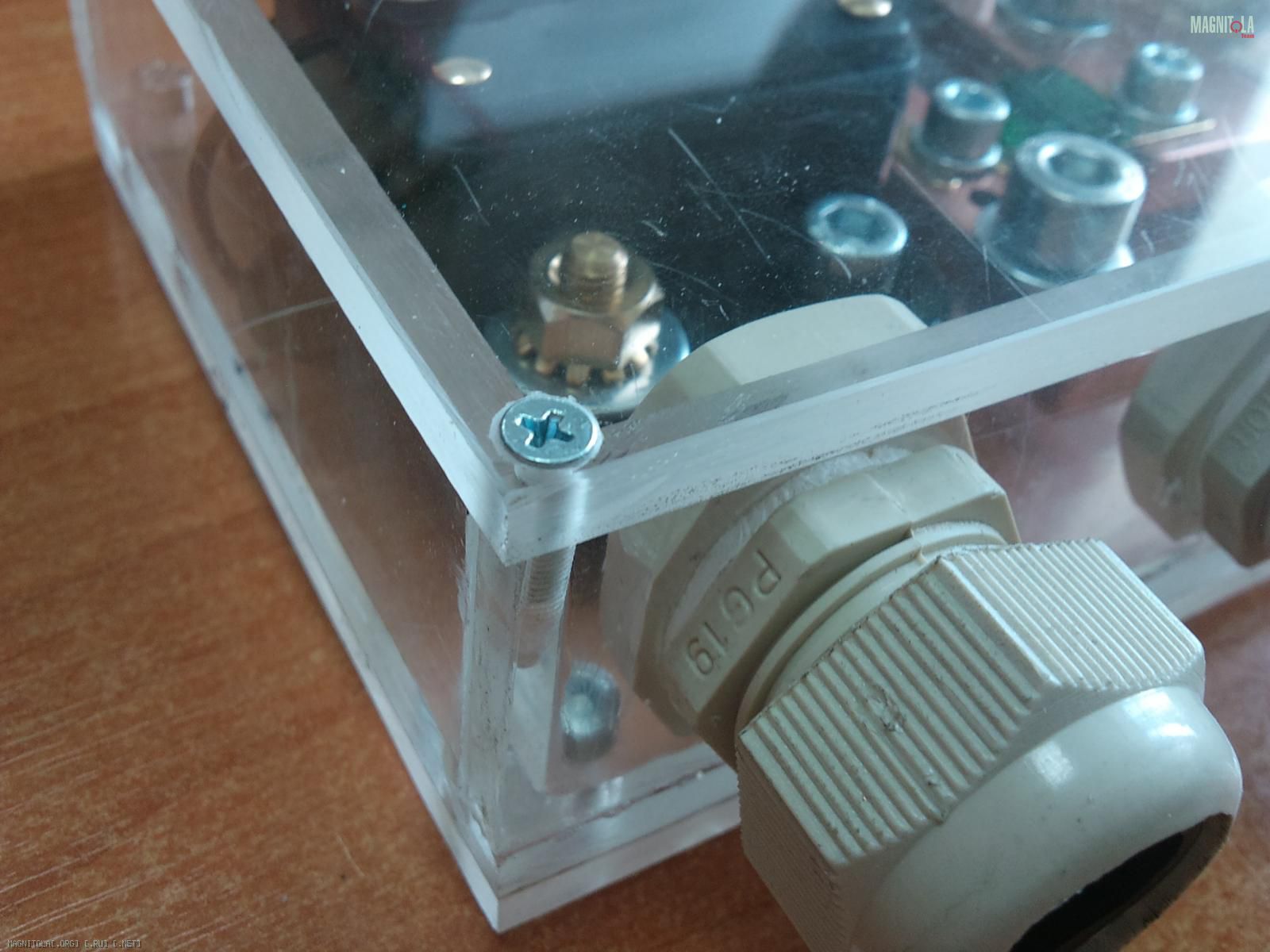

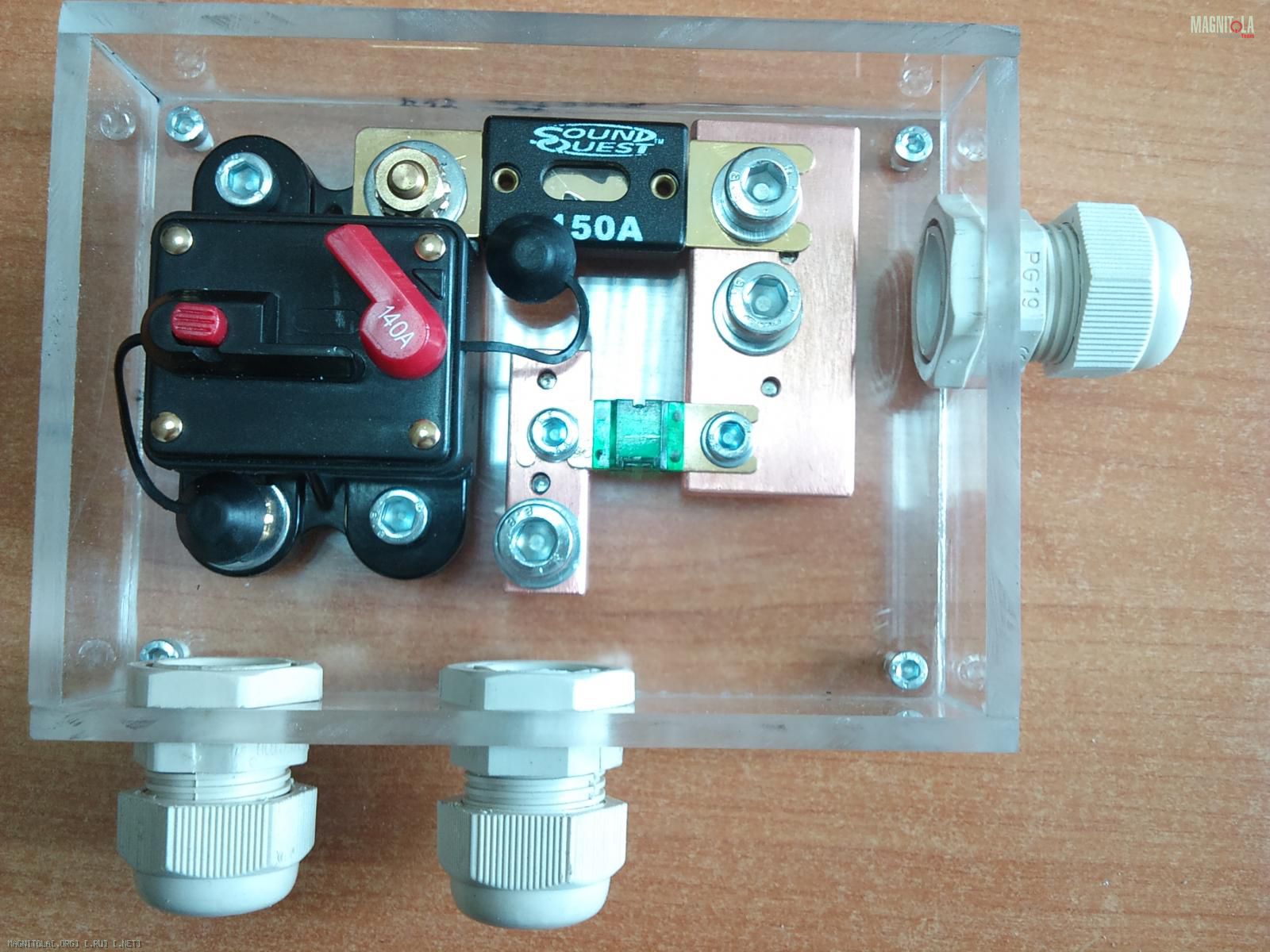

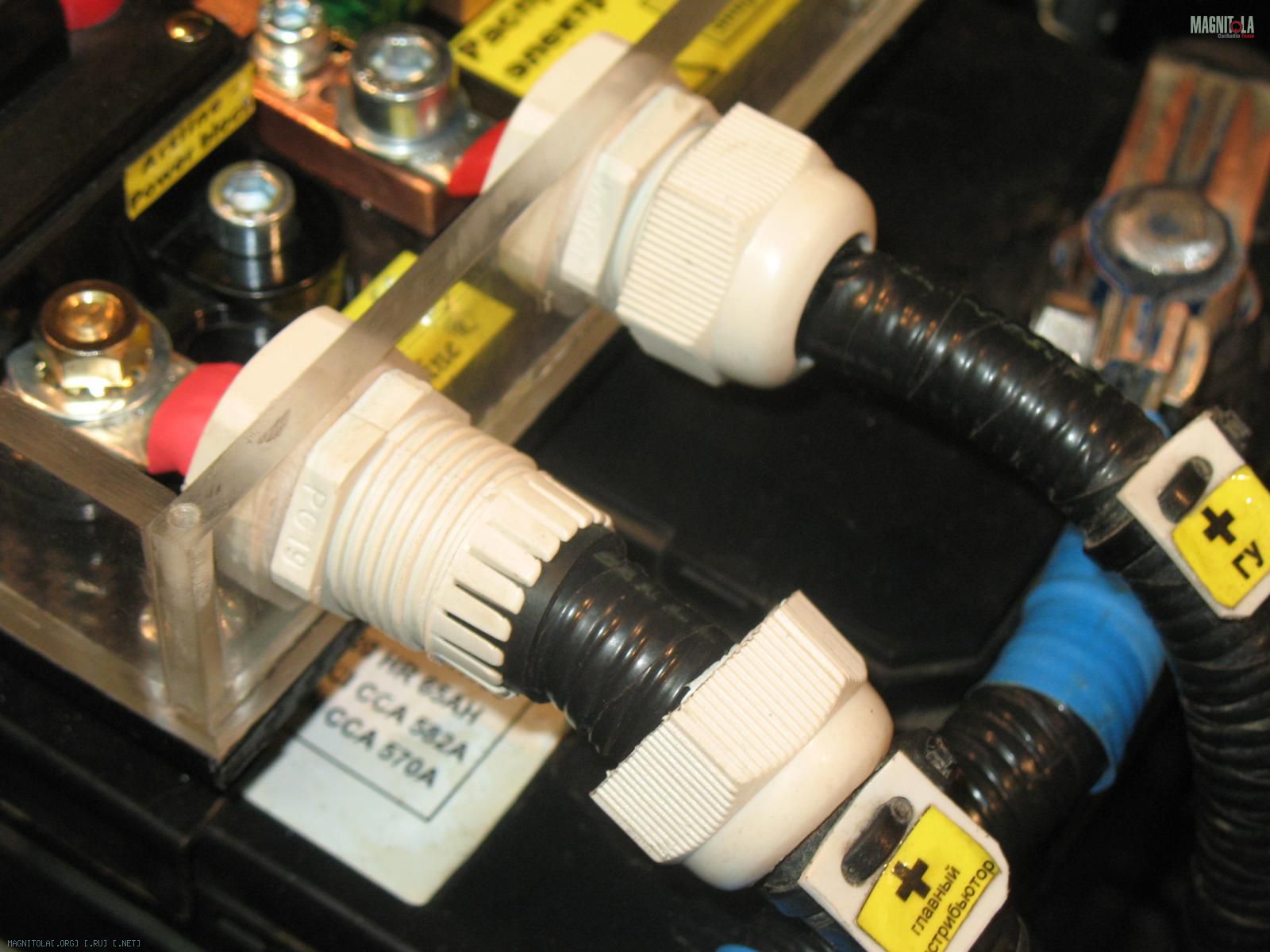

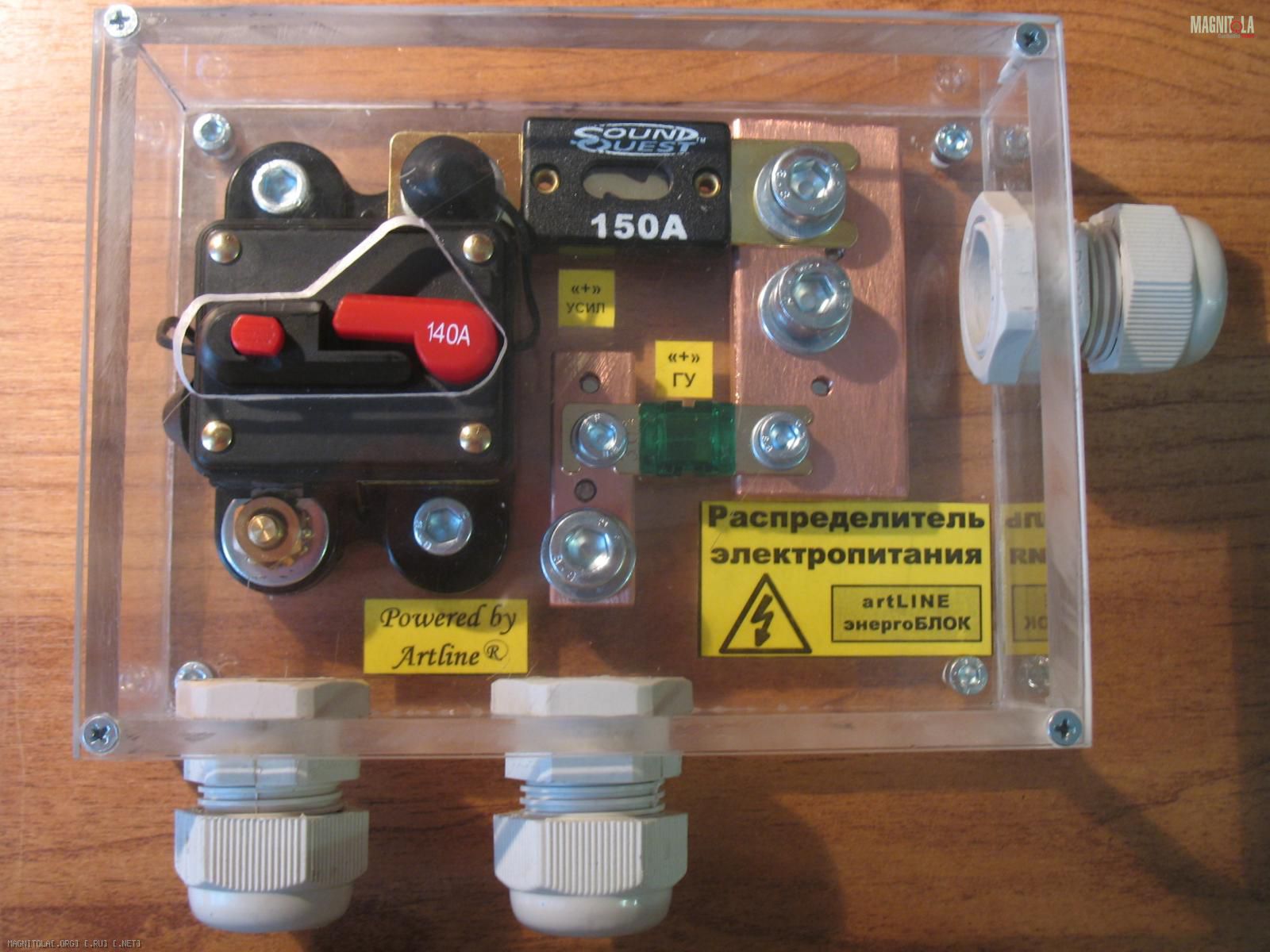

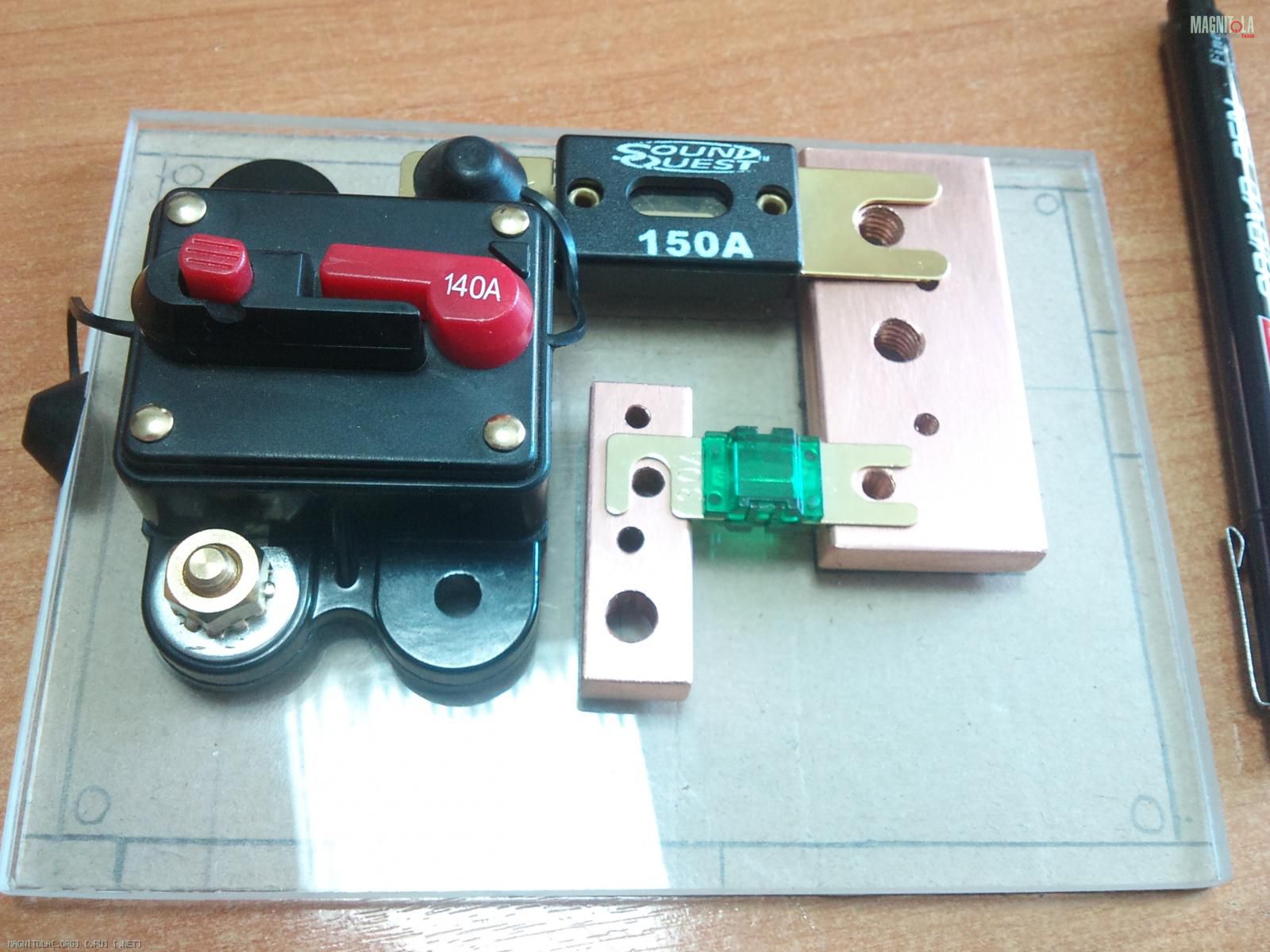

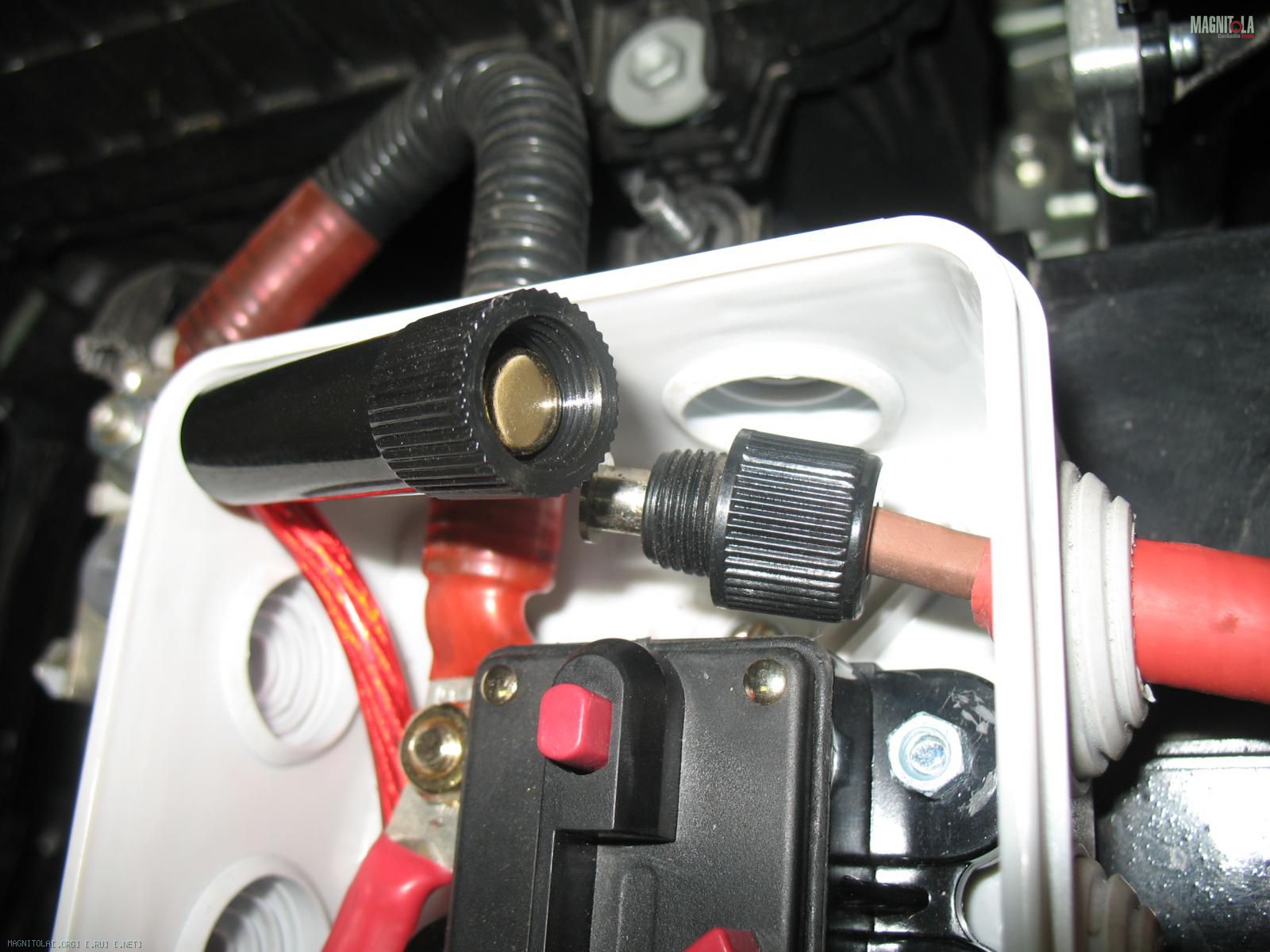

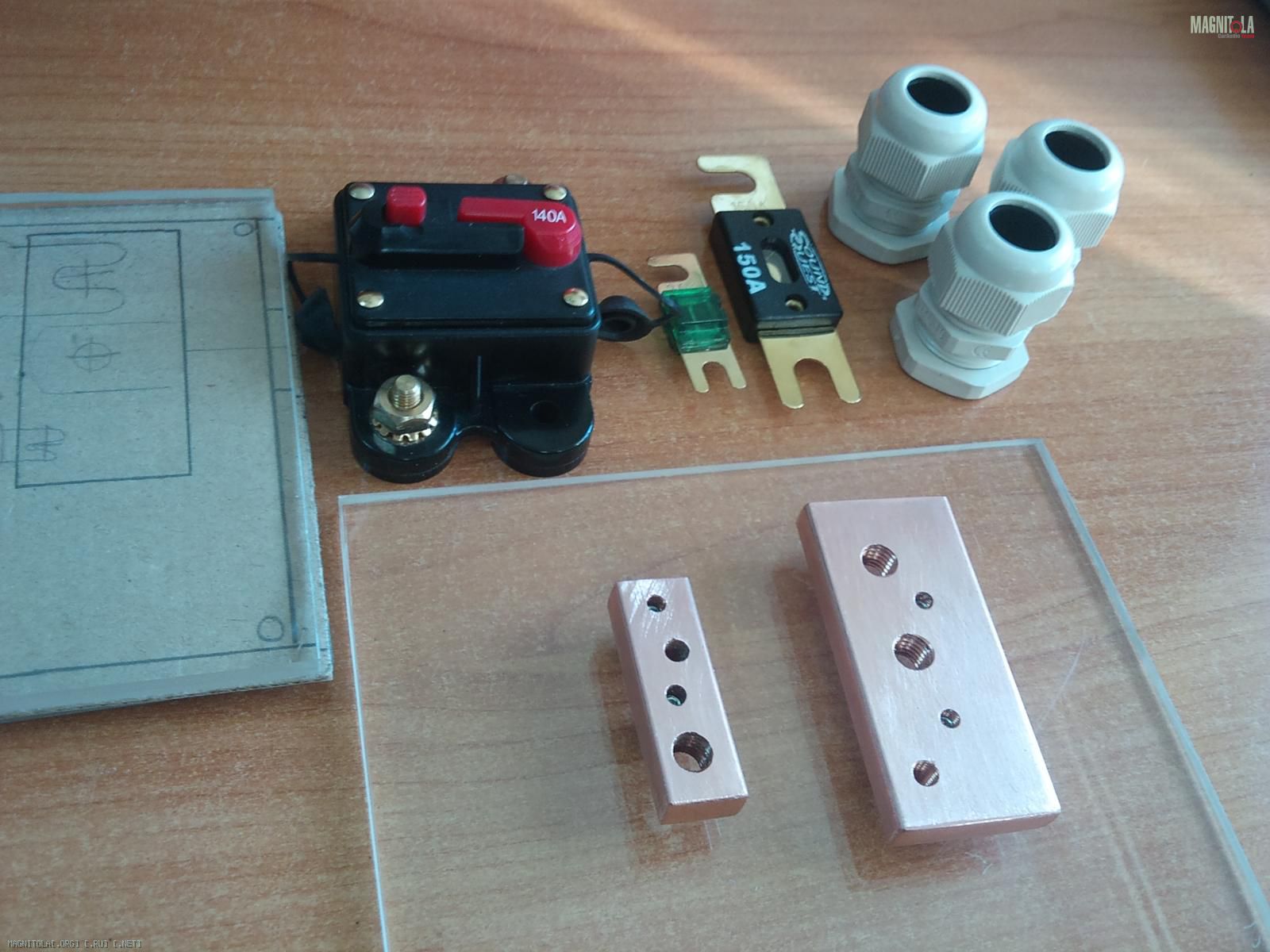

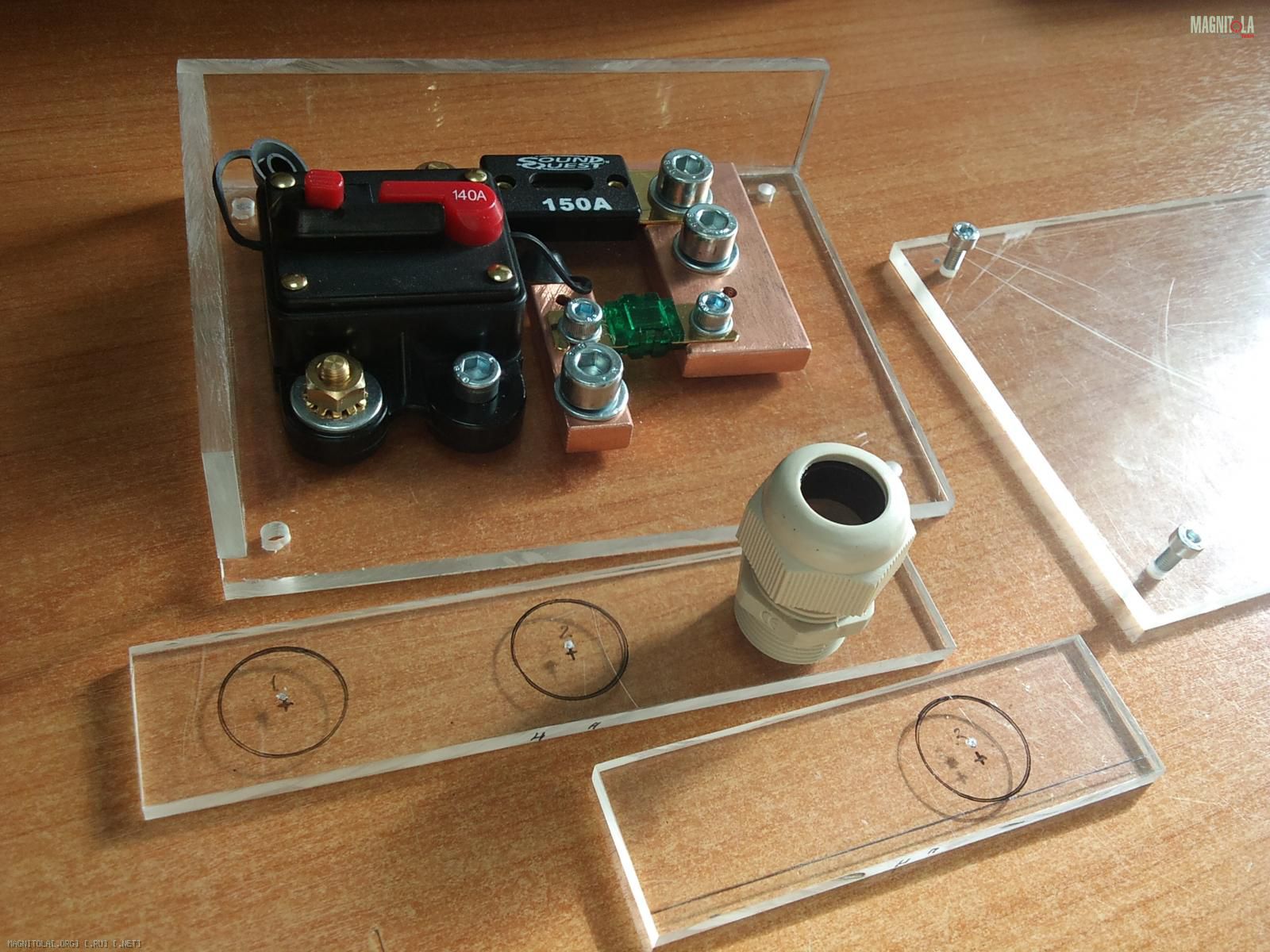

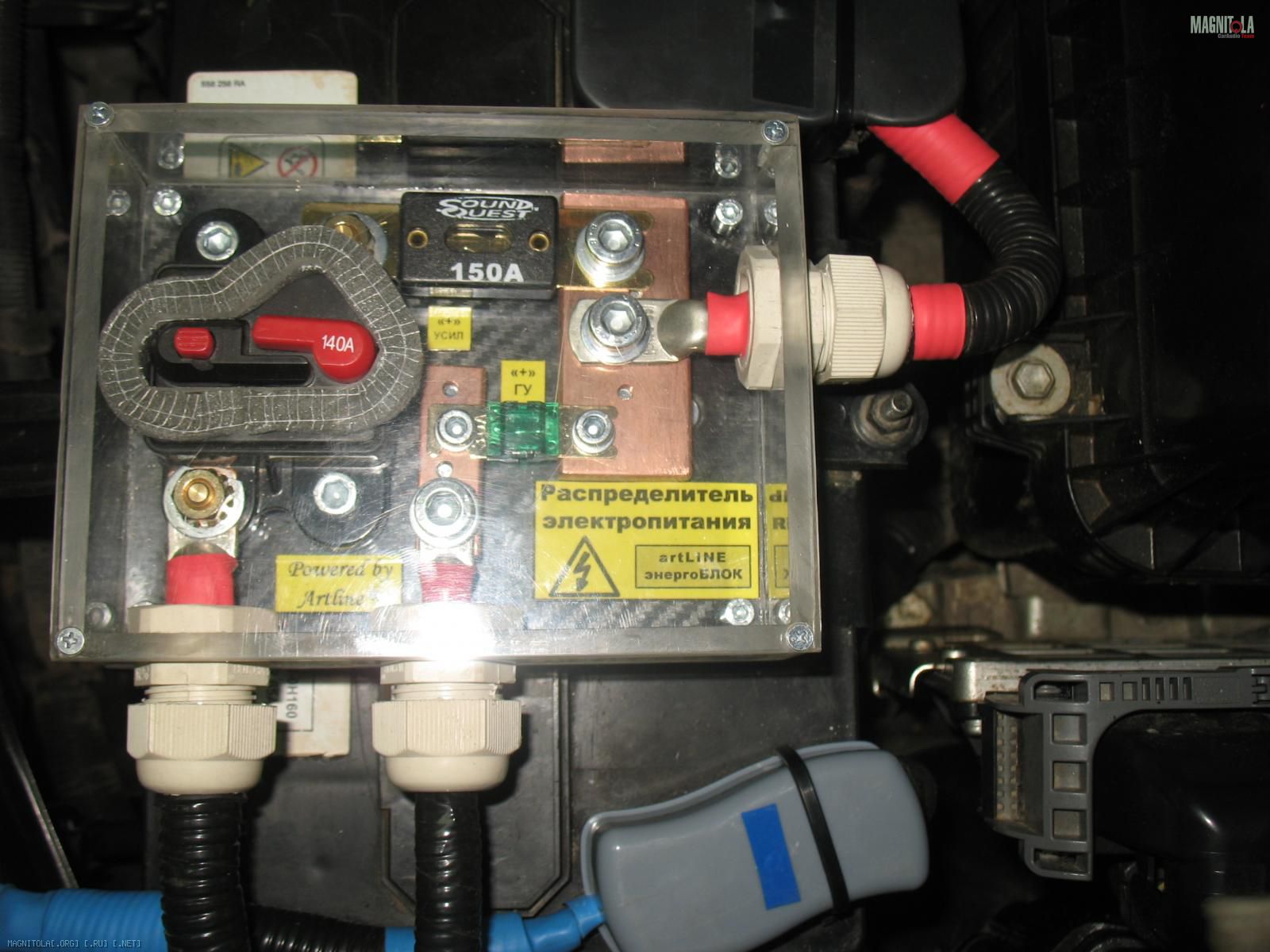

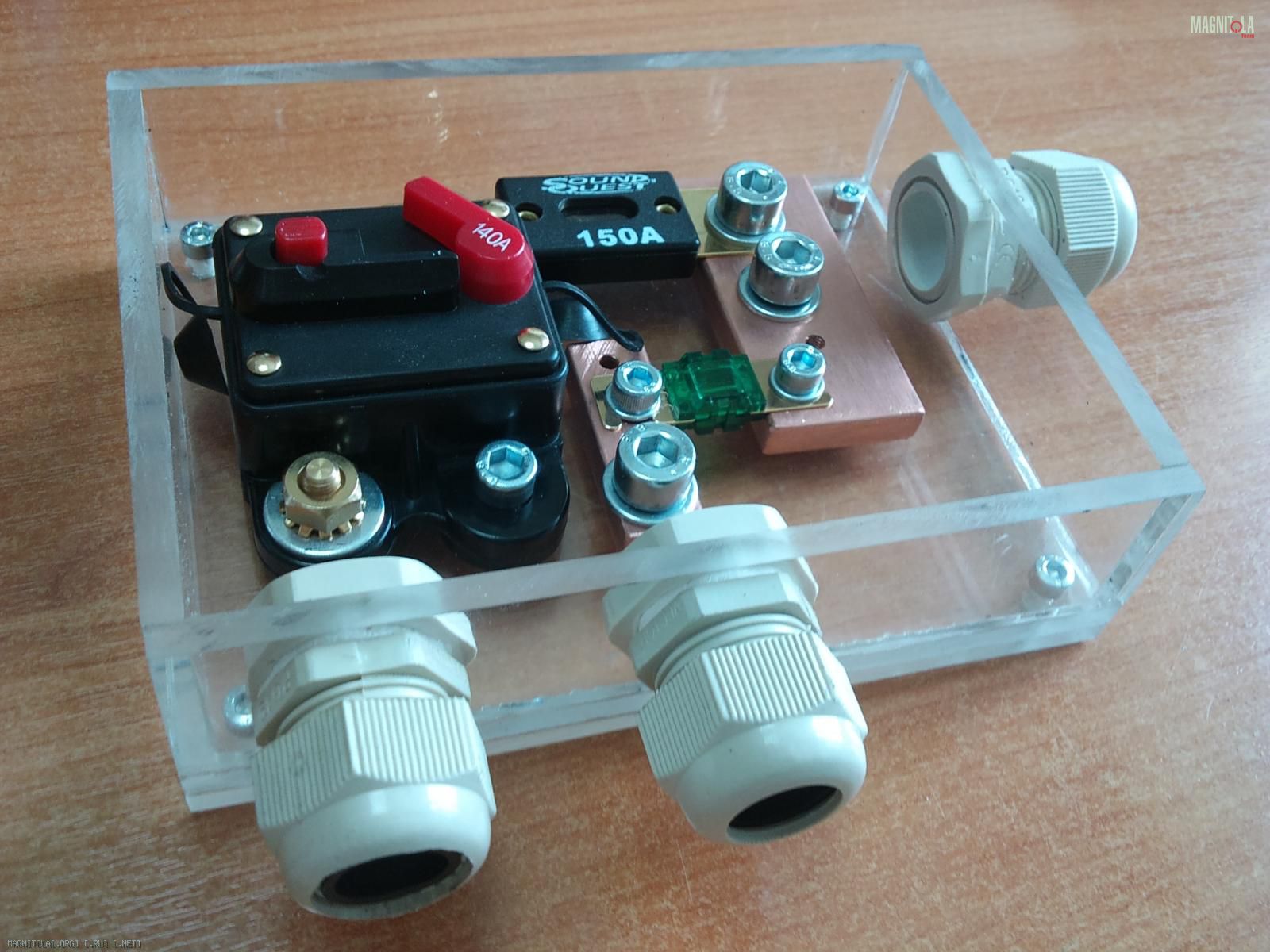

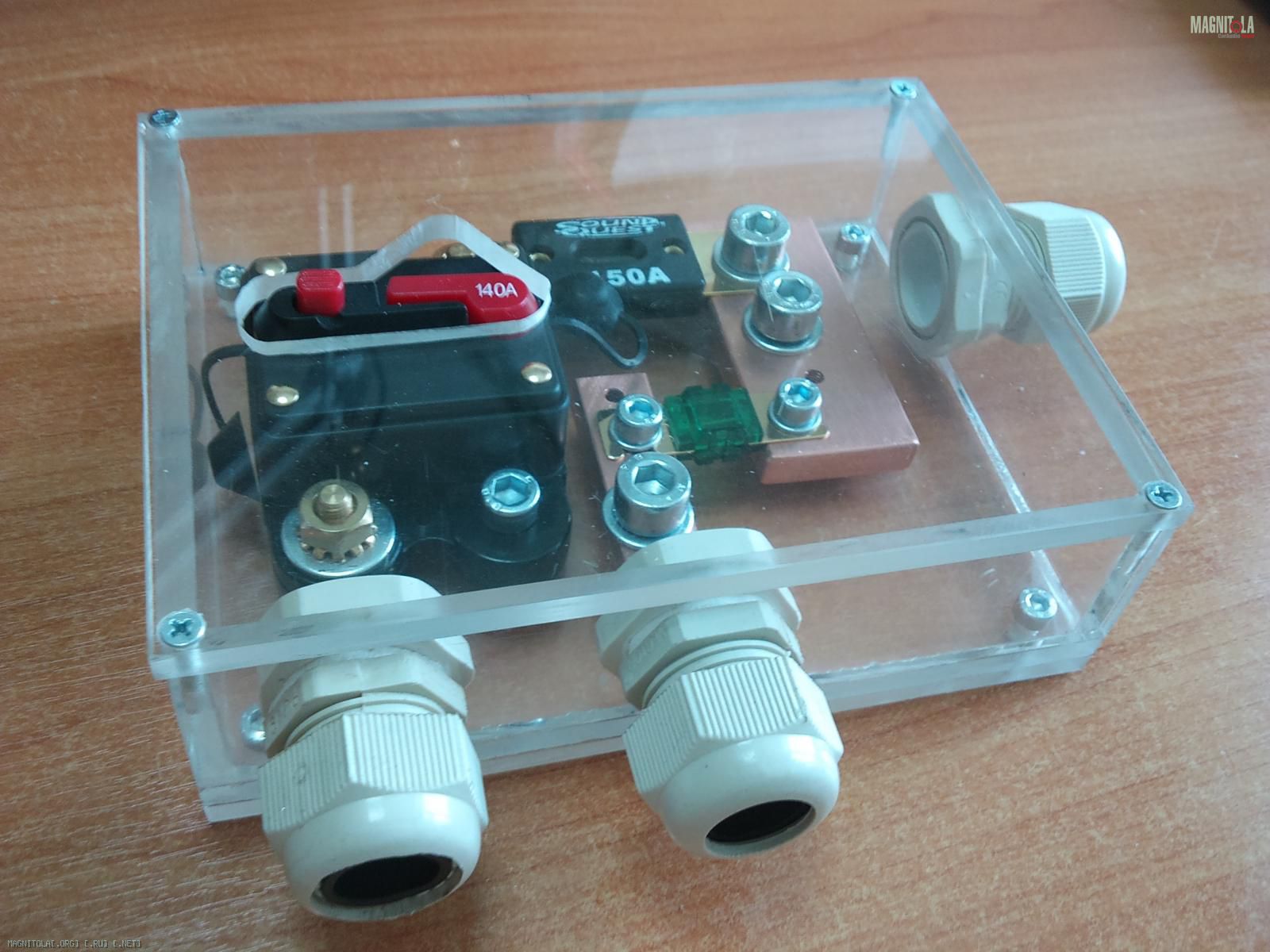

Что из этого вышло видно ниже. К вопросу подошел со всем старанием творчески. Корпус целенаправлено был выполнен из оргстекла 5 мм - для красоты и визуального контроля предохранителей. Распределитель отлично вписался на место бывшего демонтированного БСП-1. Кнопка управления автоматом-расцепителем выведена на поверхность и изолирована по периметру от попадания пыли внутрь устройства. Корпус устройства полностью герметичен и брызгозащищен - кабельные ввода очень прочно через сальники затянуты, крышка вплотную и окно для кнопок автомата также уплотнено.
Вложение 374502Вложение 374504Вложение 374506Вложение 374508Вложение 374510Вложение 374512Вложение 374514Вложение 374516Вложение 374518Вложение 374618Вложение 374620Вложение 374520Вложение 374522Вложение 374524Вложение 374526Вложение 374528Вложение 374530Вложение 374532Вложение 374534

из чего сделана площадка и как крепится,не разобрал на фото

Цитата:

---

Сообщение от MyLacetti

Артем,из чего сделана площадка и как крепится,не разобрал на фото

---

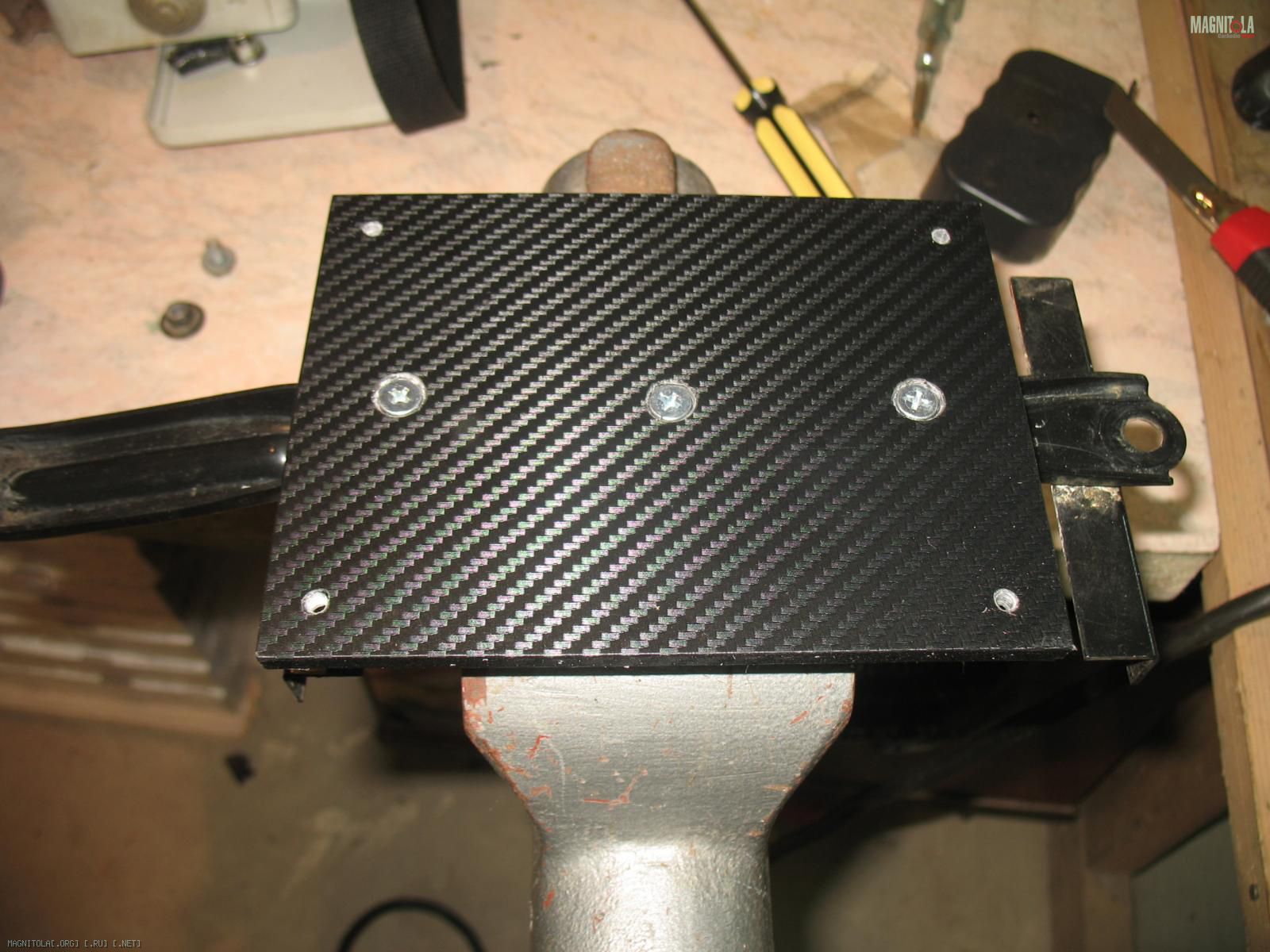

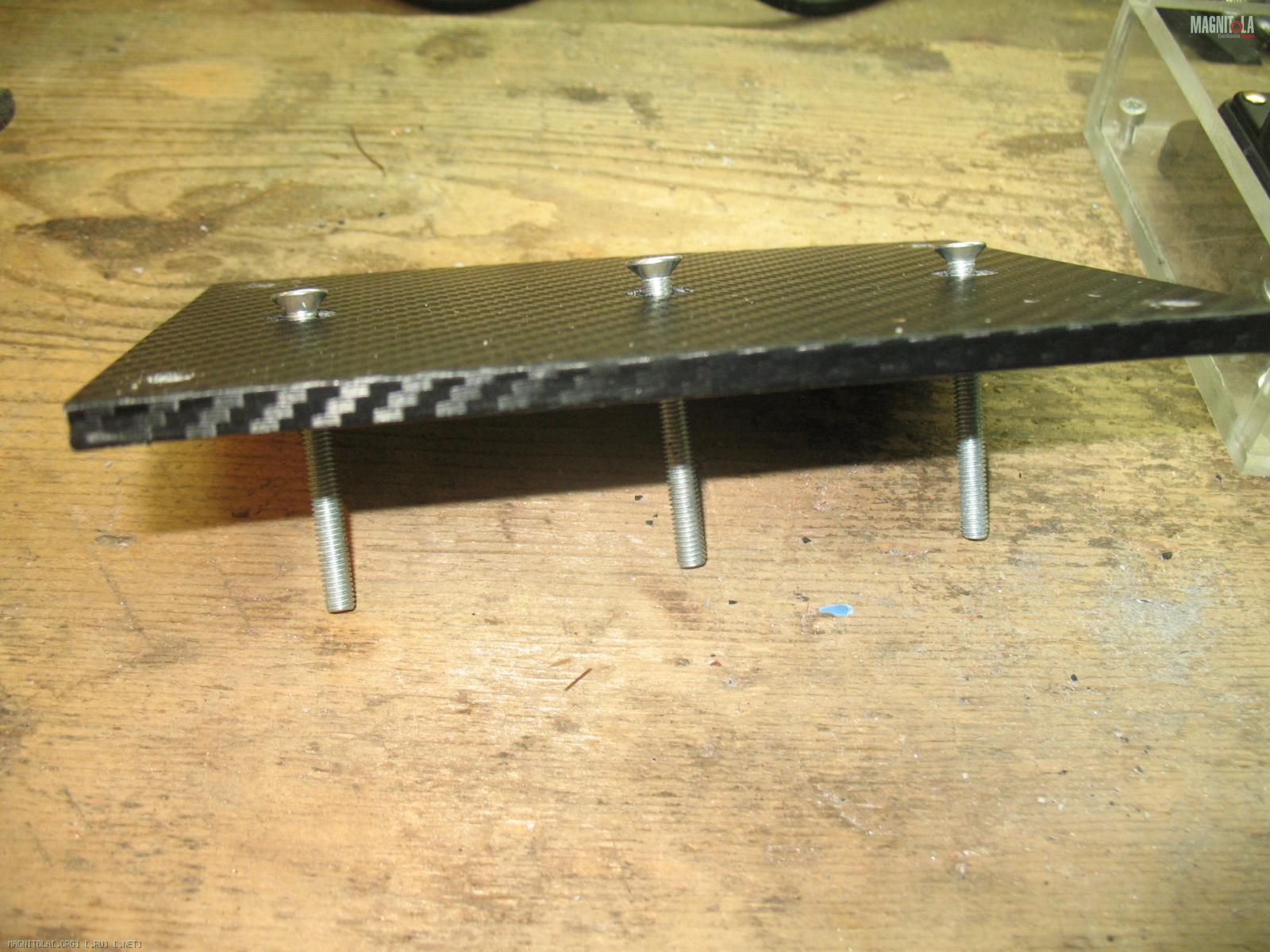

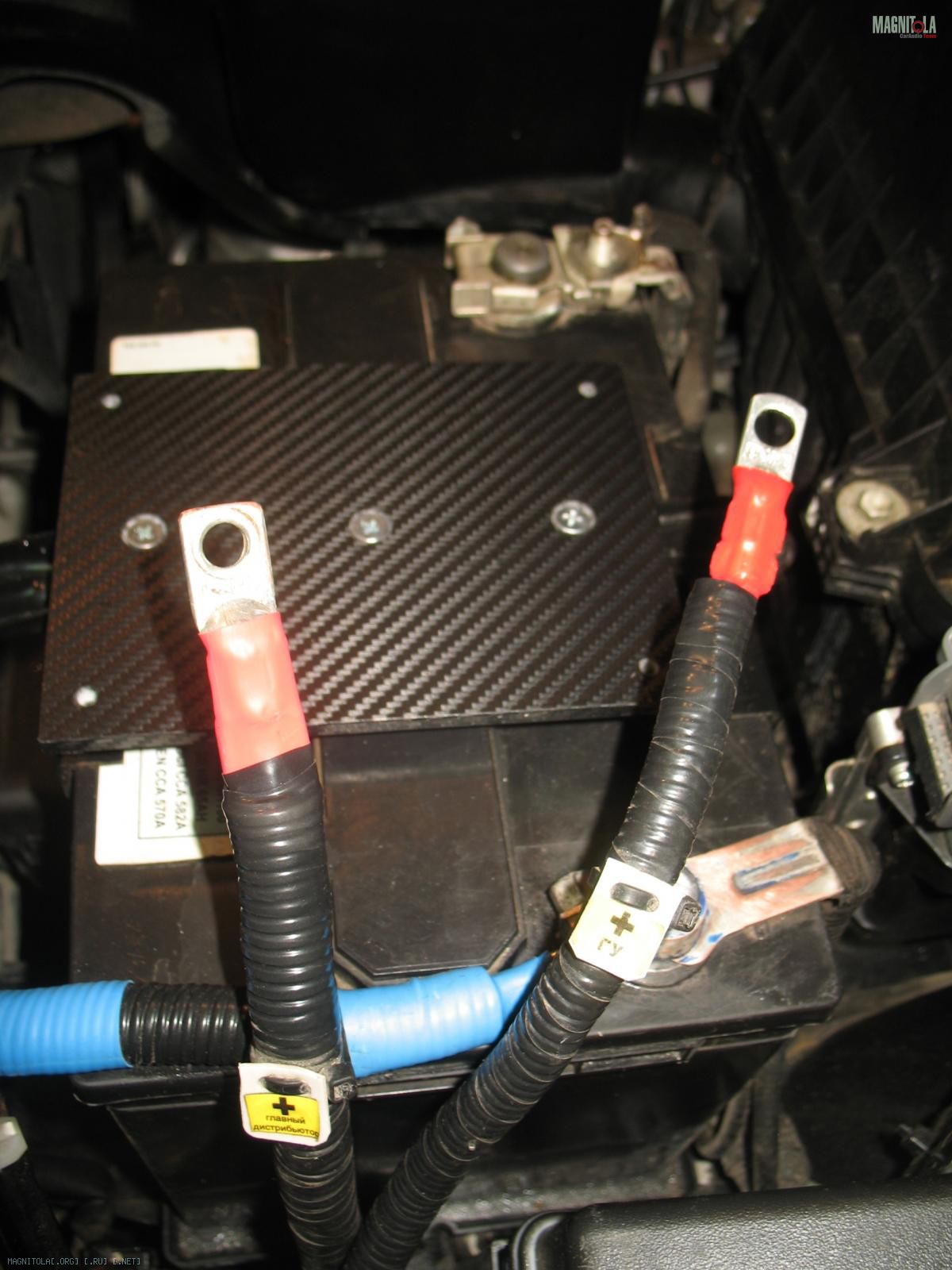

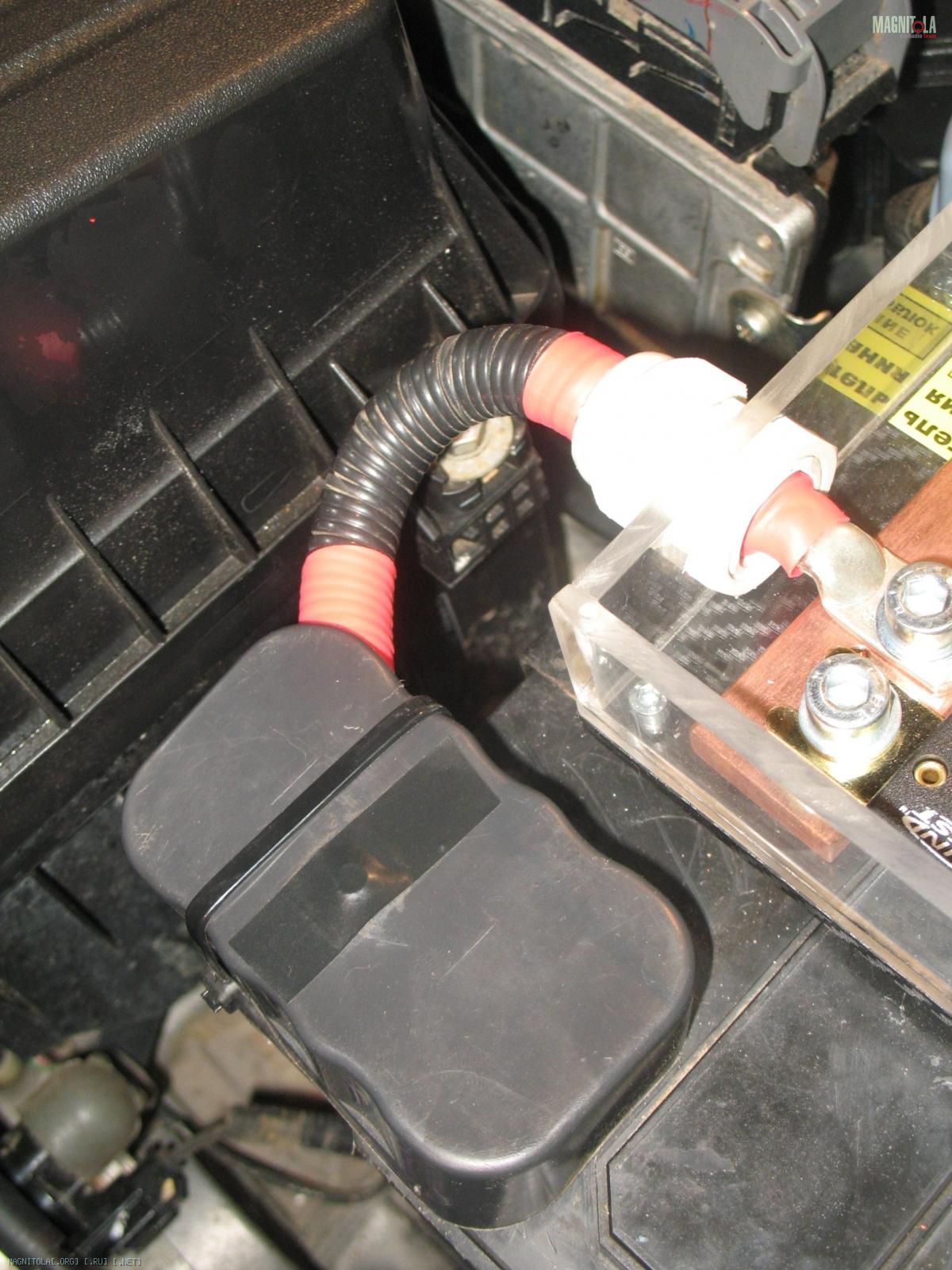

Площадка из того же оргстекла - обтянута пленкой под карбон. Крепление к планке акб на 3 М5. Фото добавил!
