Комплекты проводки "под ключ": силовые, акустические и межблочники

​Не знаешь с чего начать в силовой проводке?
Какой кабель выбрать и как проложить?
Не устраивает качество установочных наборов?
Пугают цены на брендовые изделия?

______________________ТОГДА ВАМ СЮДА_________________________Вложение 461844
Вложение 461614Вложение 425986Вложение 1228706Вложение 448474Вложение 426932Вложение 426936Вложение 512680
Предлагаю Вашему вниманию оперативное и профессиональное изготовление силовой, акустической и межблочной проводки в комплектах ArtLine "под ключ". Вам останеться только установить! Учитываються особенности аппаратуры и все пожелания заказчика.Все необходимые компоненты силовой проводки на базе серии оригинальных распределителей и блоков защит собственной разработки! Применение надежных электротехнических комплектующих!

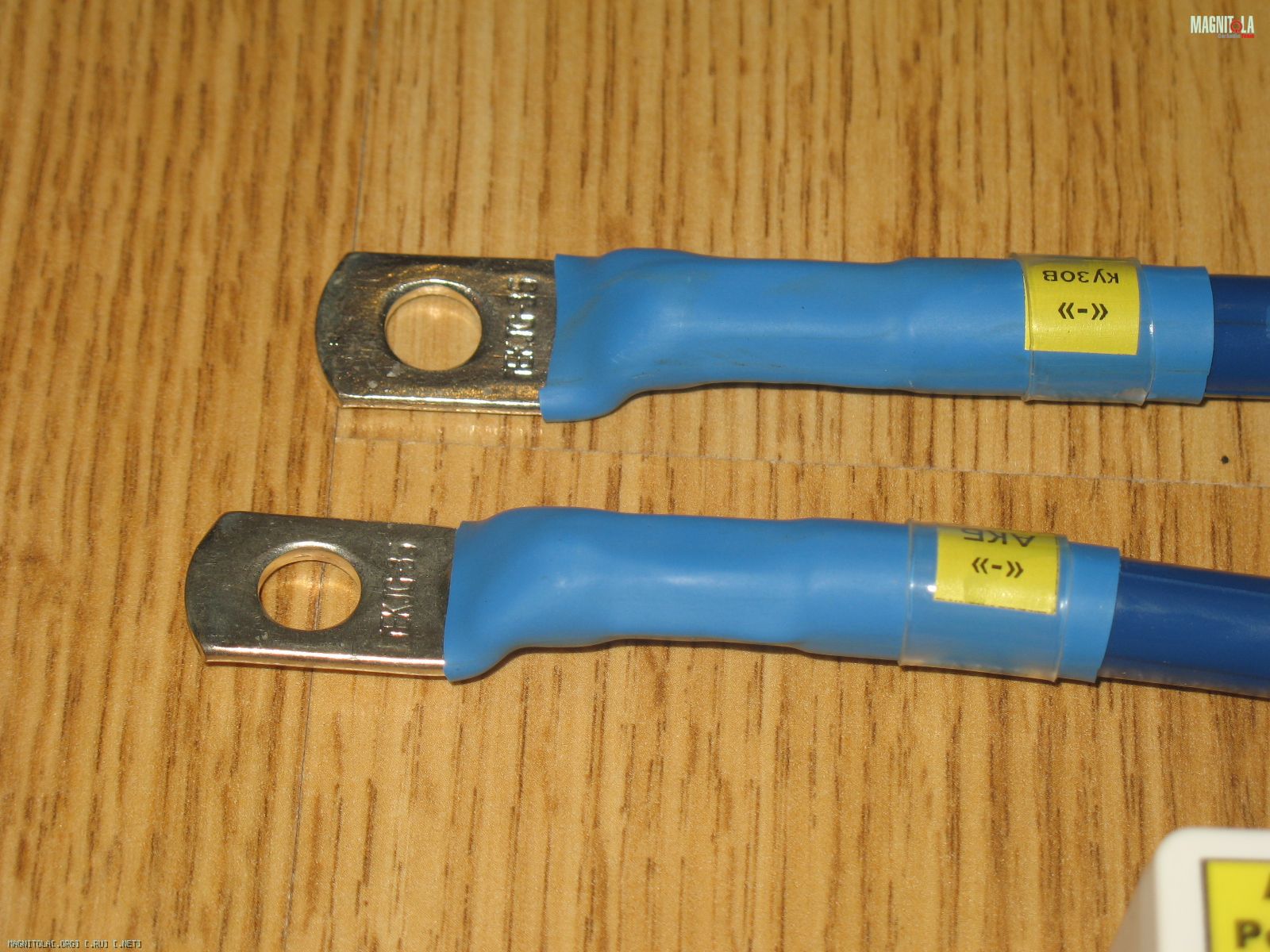

СИЛОВАЯ ПРОВОДКА ArtLine:
-ОТЕЧЕСТВЕННЫЙ АНАЛОГ БРЕНДОВЫХ СИЛОВЫХ АВТО ПРОВОДОВ!
Отличный вариант для прокладки в авто, лишенный недостатков своего раскрученного собрата КГ.
Предлагаемый силовой авто провод лишен недостатков КГ, имеет ряд неоспоримых преймуществ и также вобрал в себя все достоинства КГ (в этом заключалось тех задание заводу):
- применена такая же как в КГ чистая медная жила 5 класса гибкости, изготовленная по ГОСТ из отожженной медной проволоки (в отличие от провода ПВ-3 с 3 и 4 классами гибкости медных жил).
- внешняя компактная изоляция из ПВХ пластиката - стойкая к агрессивным средам
- более меньший общий диаметр провода по сравнению с КГ
- большее удобство прокладки, не требует дополнительной защиты.
- 2 удобных варианта цветовой расцветки изоляции - синий - минус, красный - плюс.
- провода имеют заводские сертификаты качества
- все провода прошли заводские испытания изоляции повышенным напряжением 2,5 кВ в течении 5 минут.

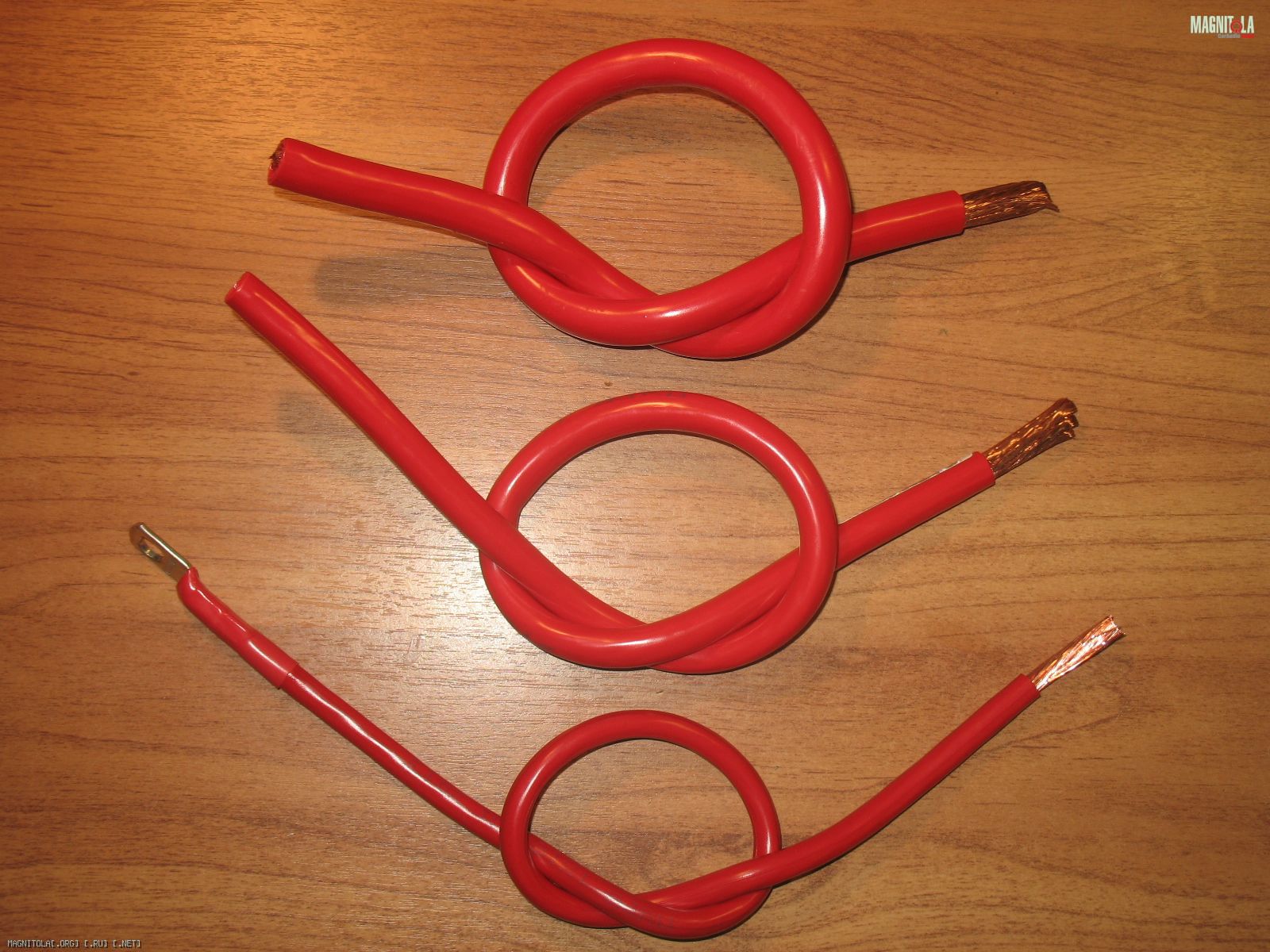

- имеет "память" изгиба - не пружинит в исходное положение как КГ.
- провод сечением 50 мм2 - прошел испытания и госприемку министерства обороны РФ и рекомендован для стационарной прокладки в устройствах и технике.
- выдерживают в рабочем режиме температурный диапазон от +70 °С до -50 °С.

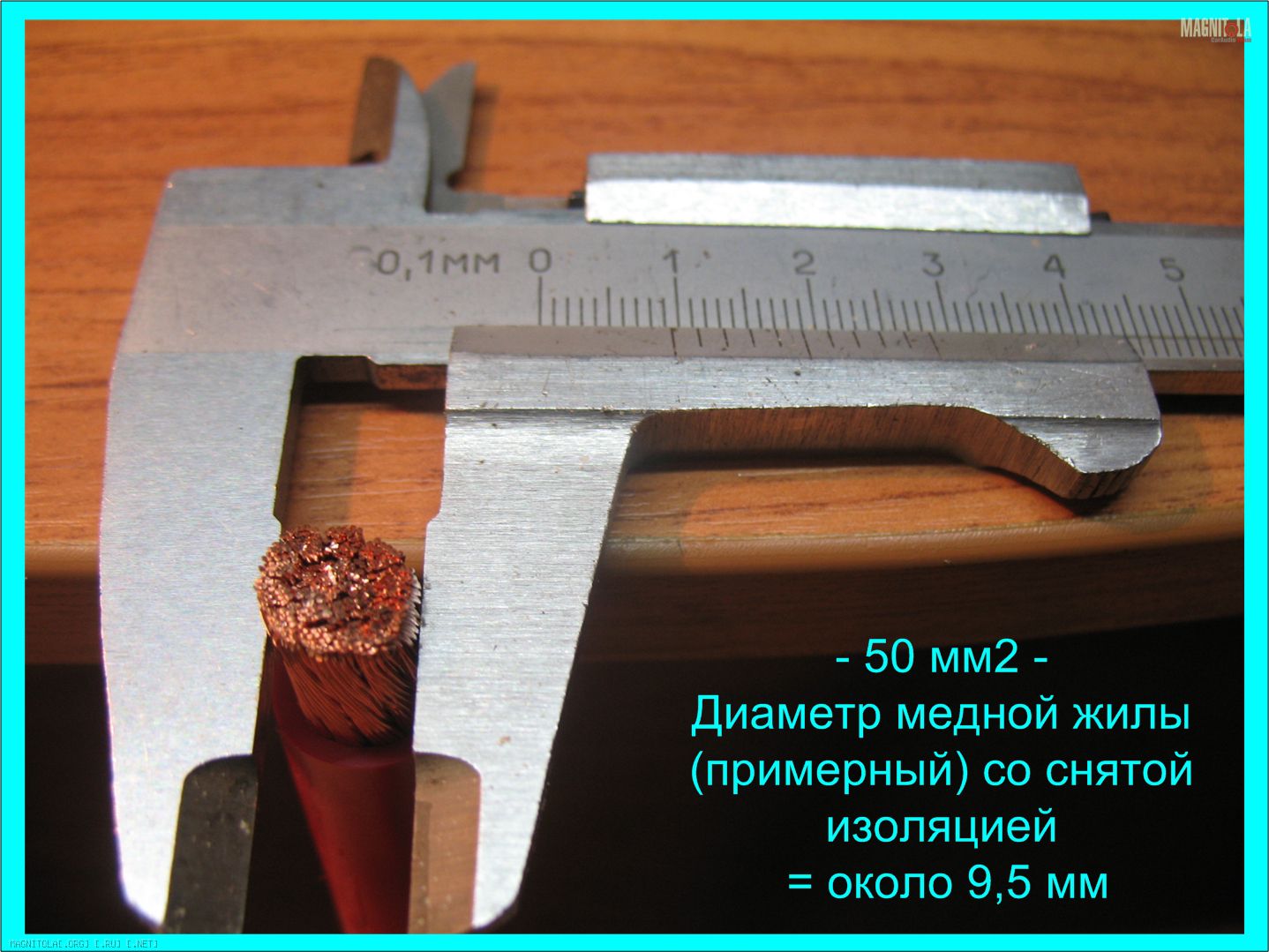

О сечении и качестве проводов - пост 539 - ЧИТАТЬ ВСЕМ!!!

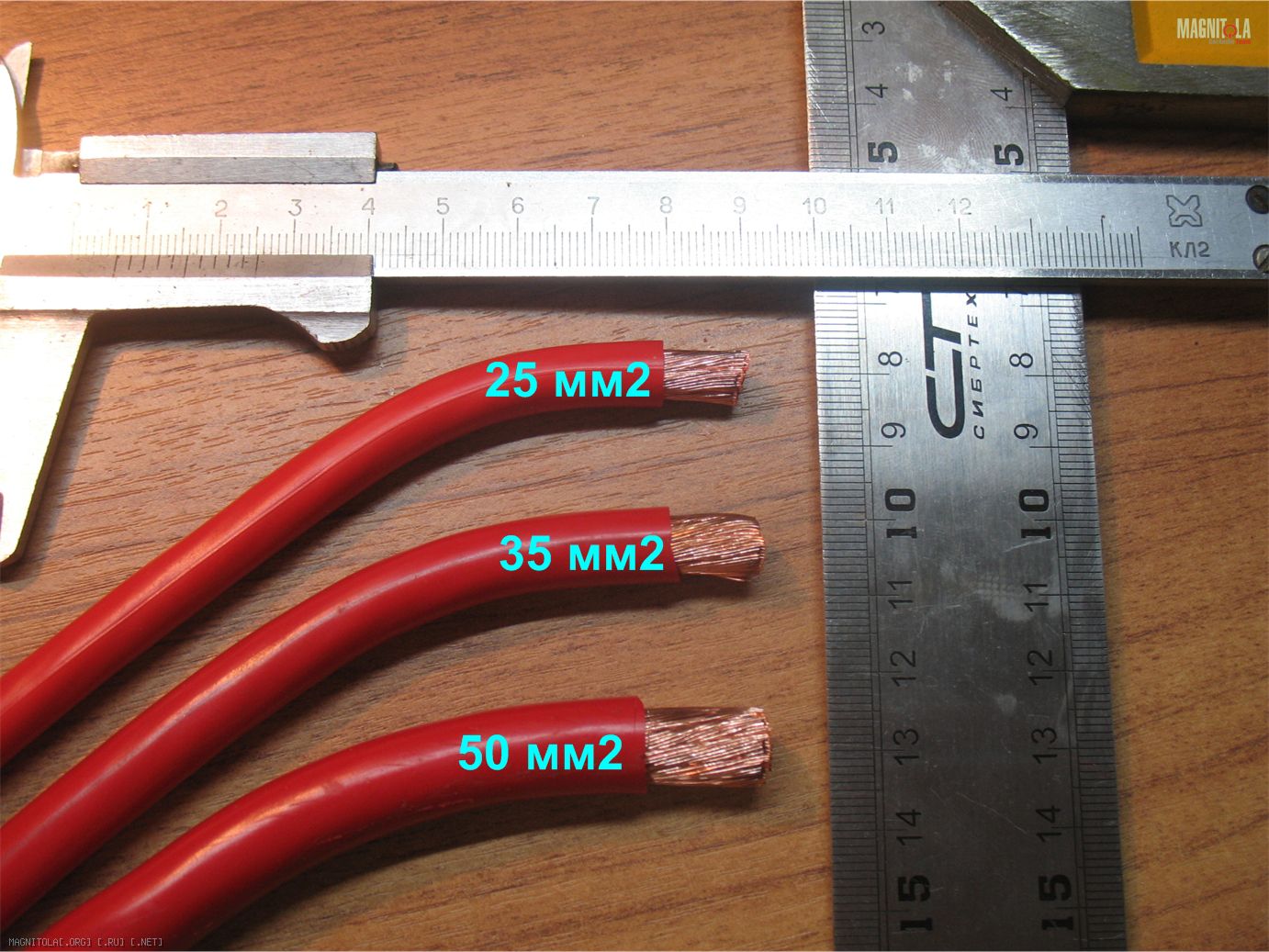

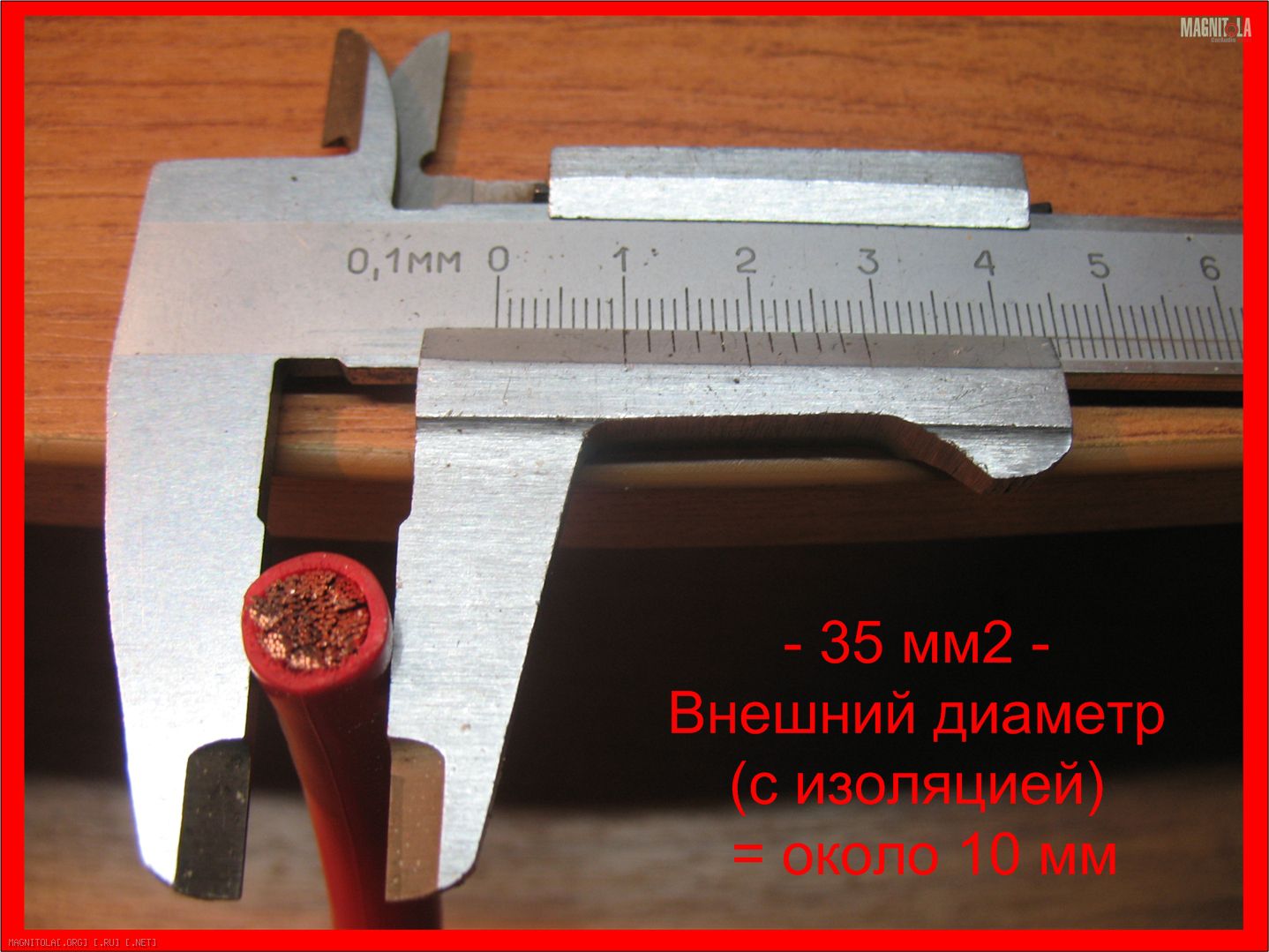

Вложение 583112Вложение 461606Вложение 673214Вложение 444866Вложение 444868Вложение 444862Вложение 444864Вложение 444858Вложение 444860Вложение 444856Вложение 384542Вложение 384548Вложение 489864

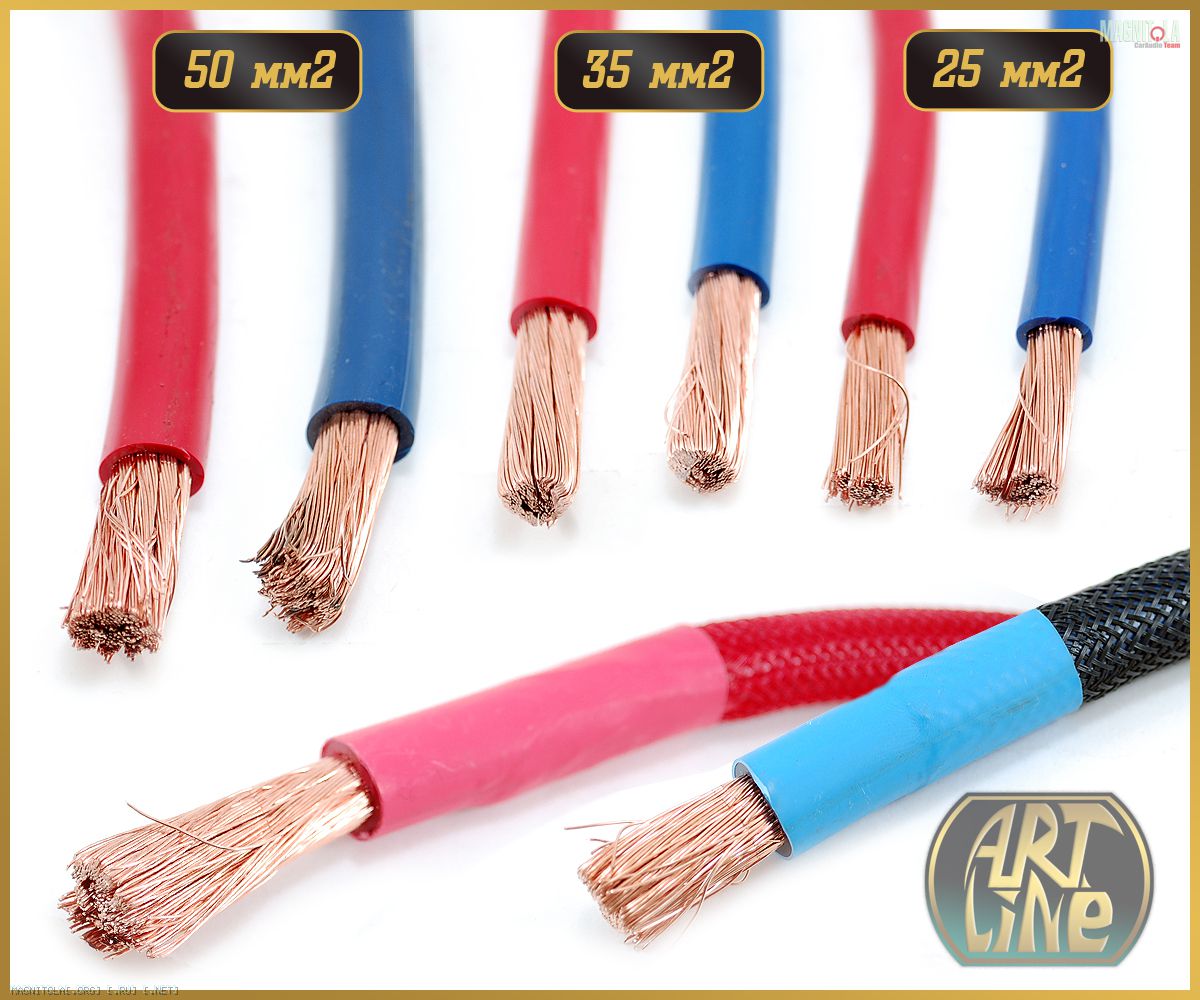

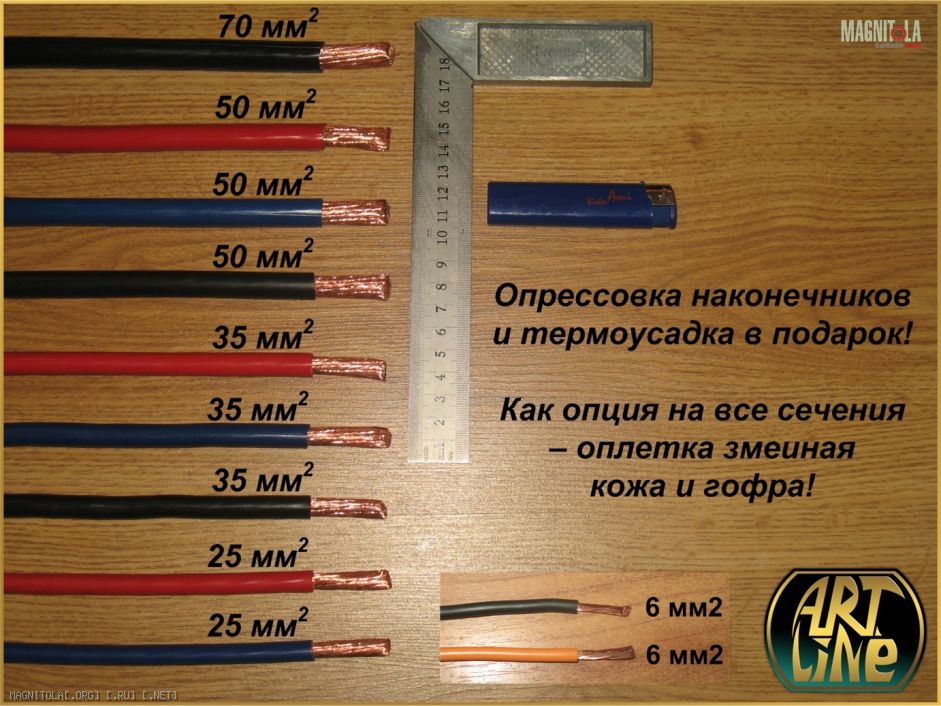

В наличии сечения (цвета):
- ArtLine-6 мм2 - оранжевый, синий
- ArtLine-25 мм2 - красный, синий, желтый
- ArtLine-35 мм2 - красный, желтый, черный
- ArtLine-50 мм2 - красный, синий, черный и коричневый
- ArtLine-70 мм2 - черный

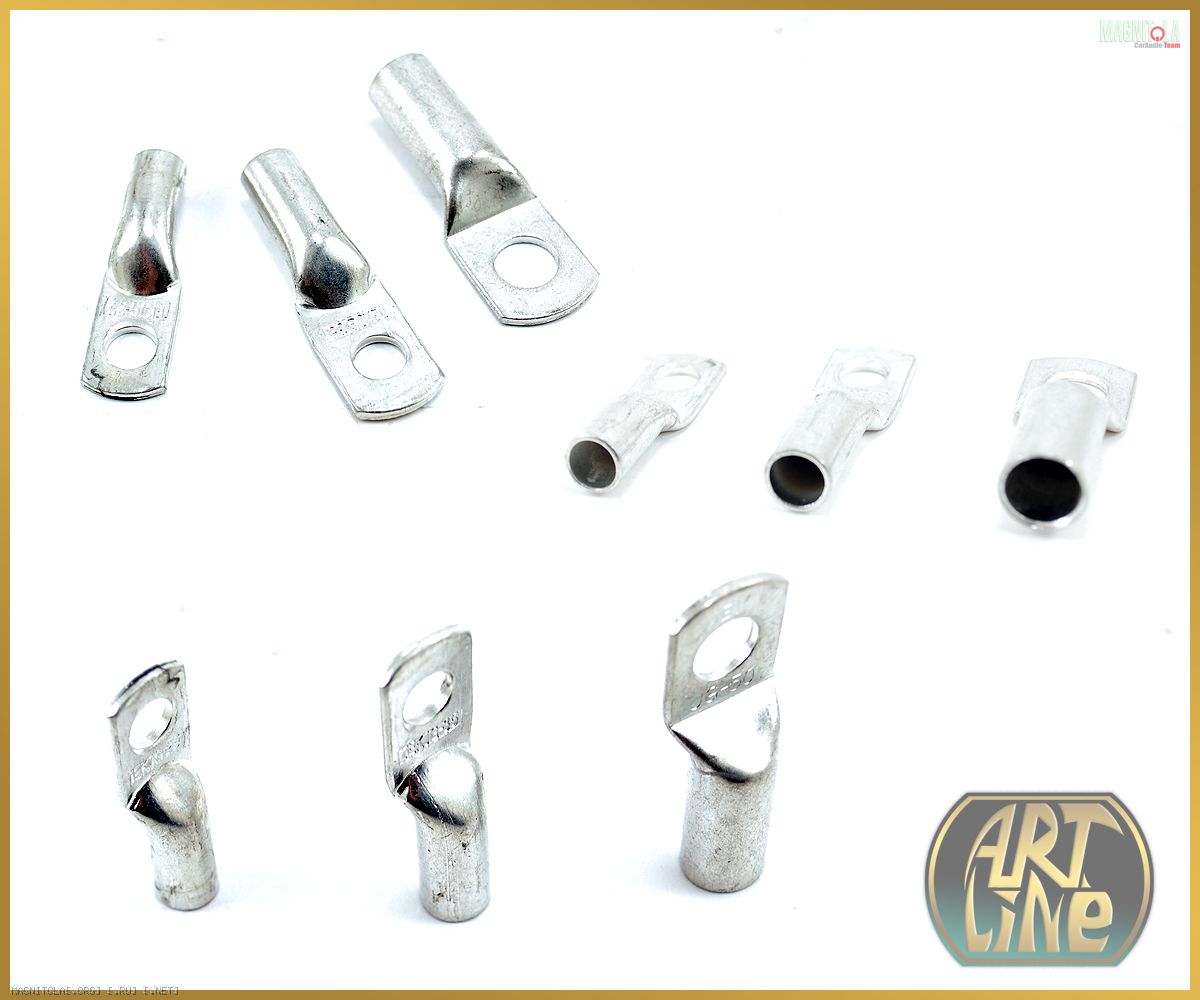

СУПЕР АКЦИЯ !!! При заказе любого сечения - профессиональная опрессовка любого числа электротехнических наконечников на провода + цветная термоусадка - В ПОДАРОК!
Как заказать продукцию - смотри ниже!
Вложение 461604Вложение 384552Вложение 384554Вложение 384556Вложение 384558
-возможно изготовление аналогичных комплектов на базе кабеля КГ-25 - наличие уточняйте!
По ценам - сразу в л.с!!! Прайс не просить!!! Не загромождайте пожалуйста тему!!
А также ДОП. ОПЦИИ:

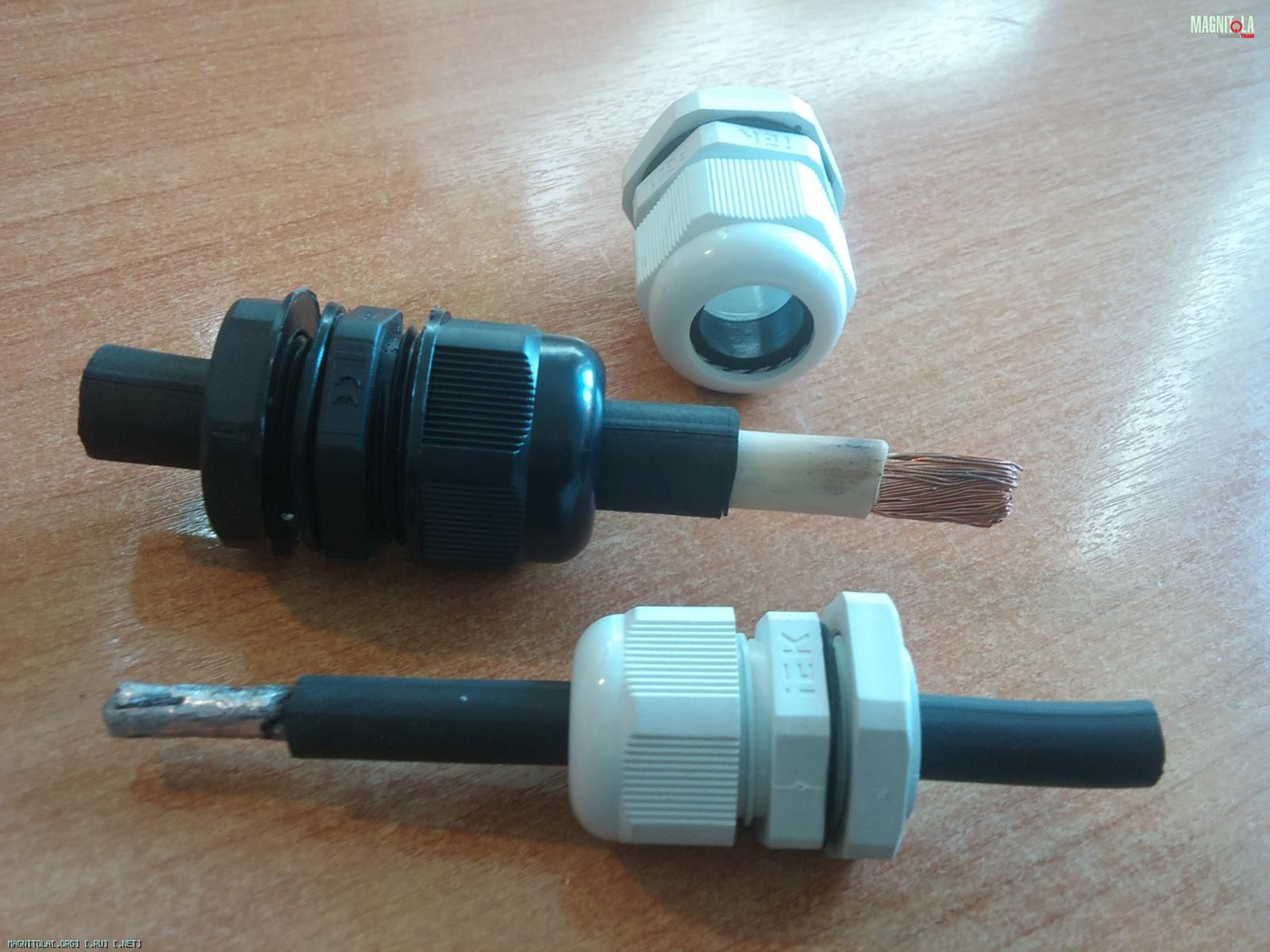

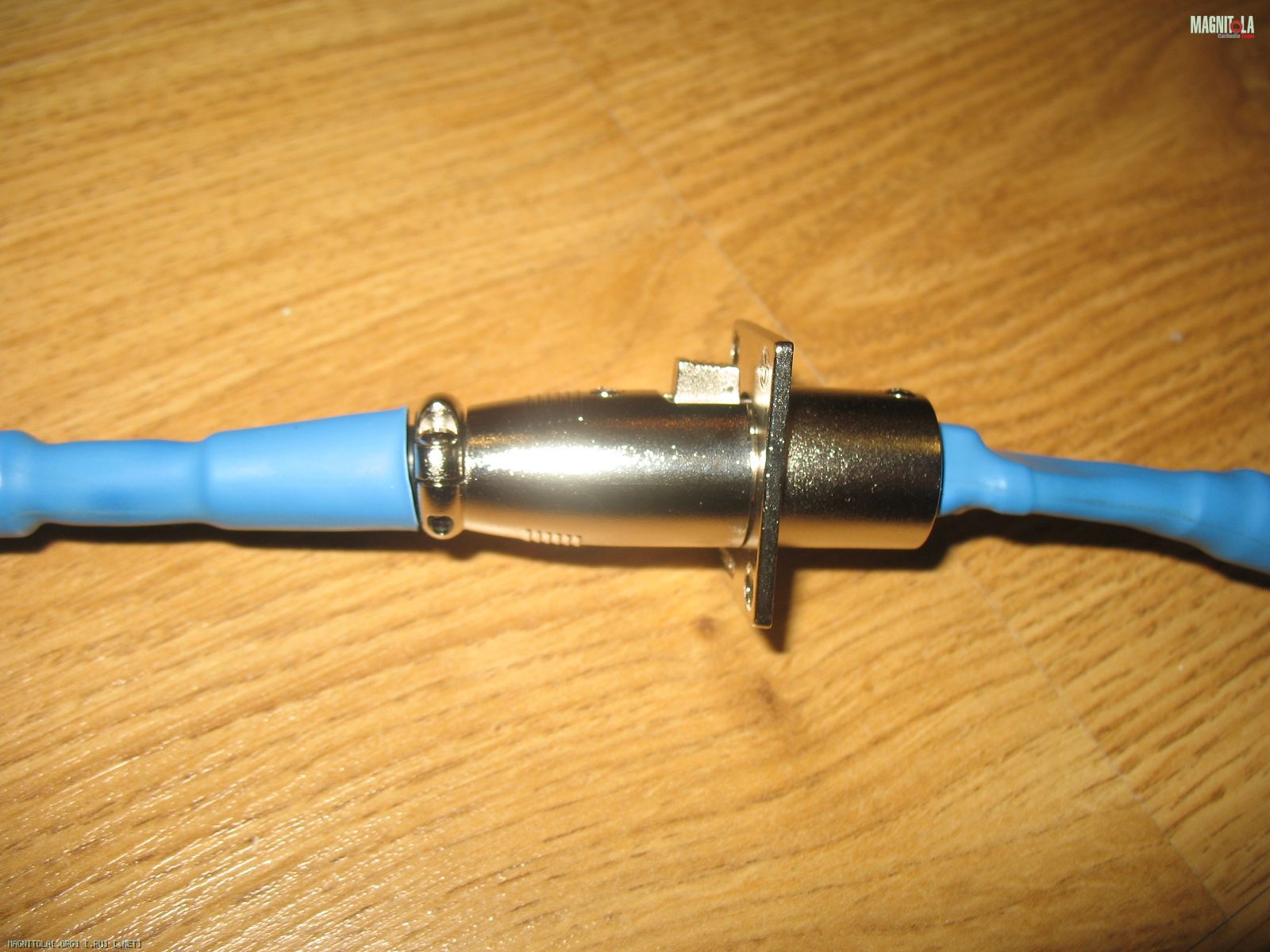

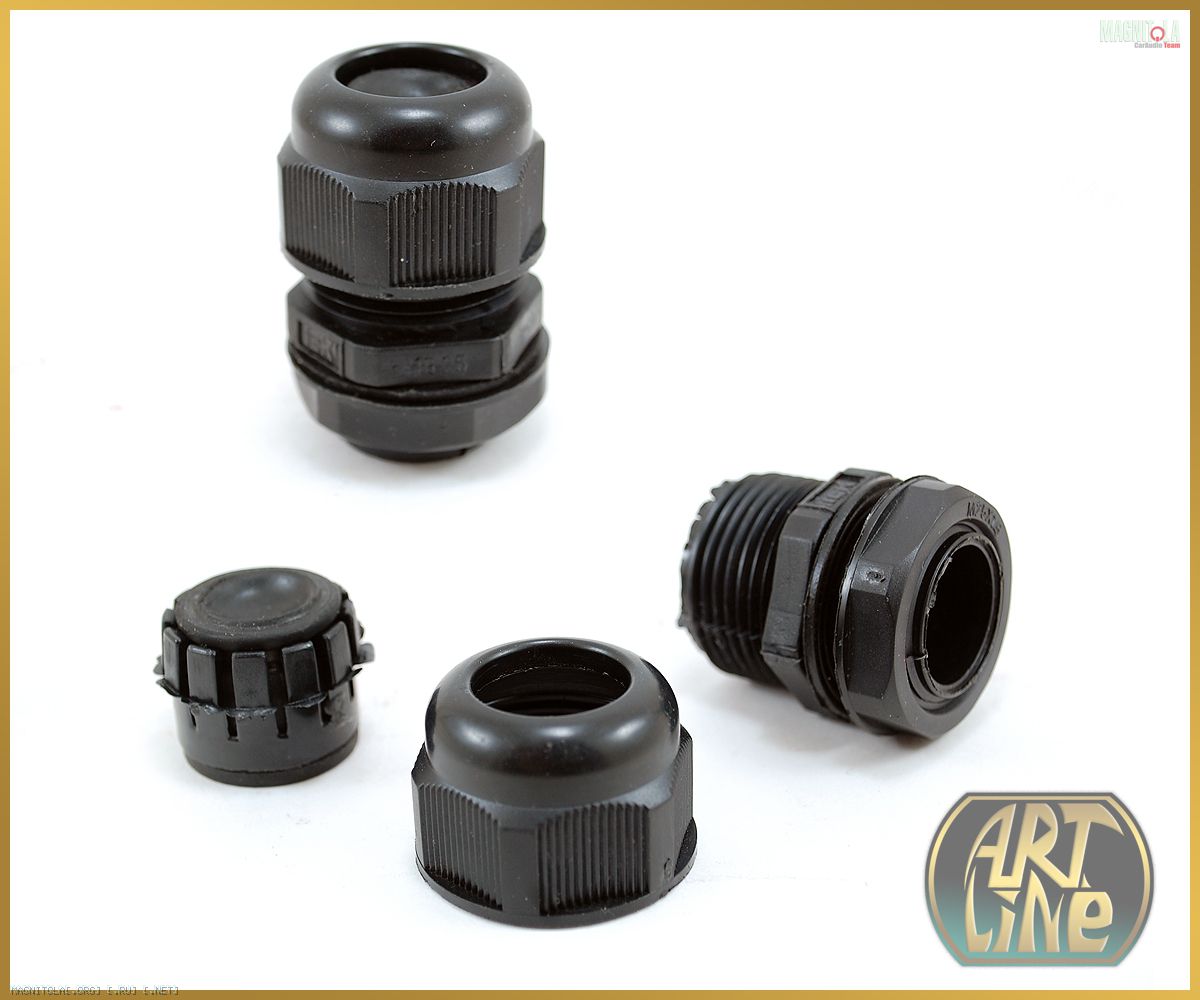

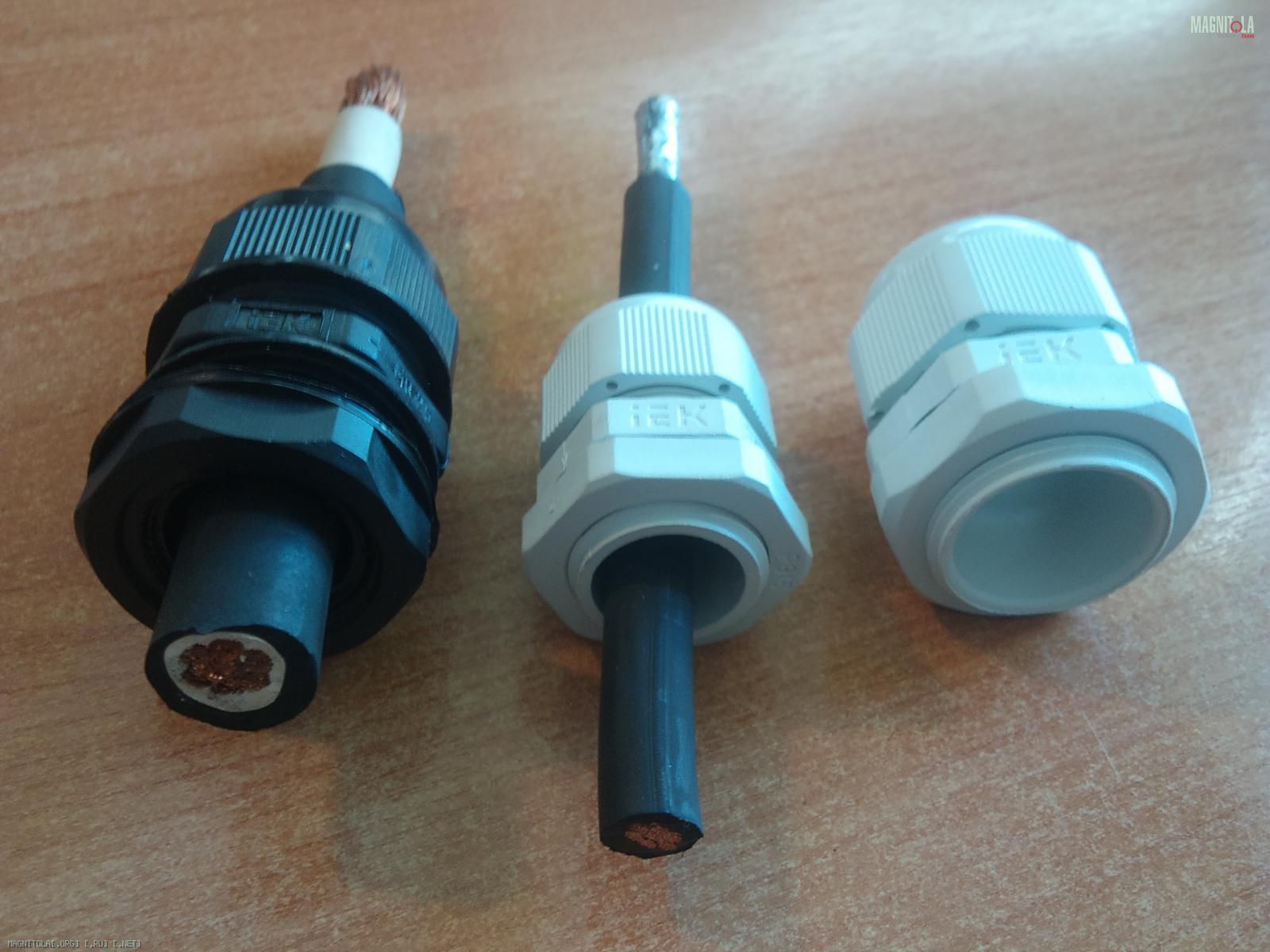

-гермоввода сальники ArtLine для прохождения металлических перегородок:
Вложение 461618Вложение 384560

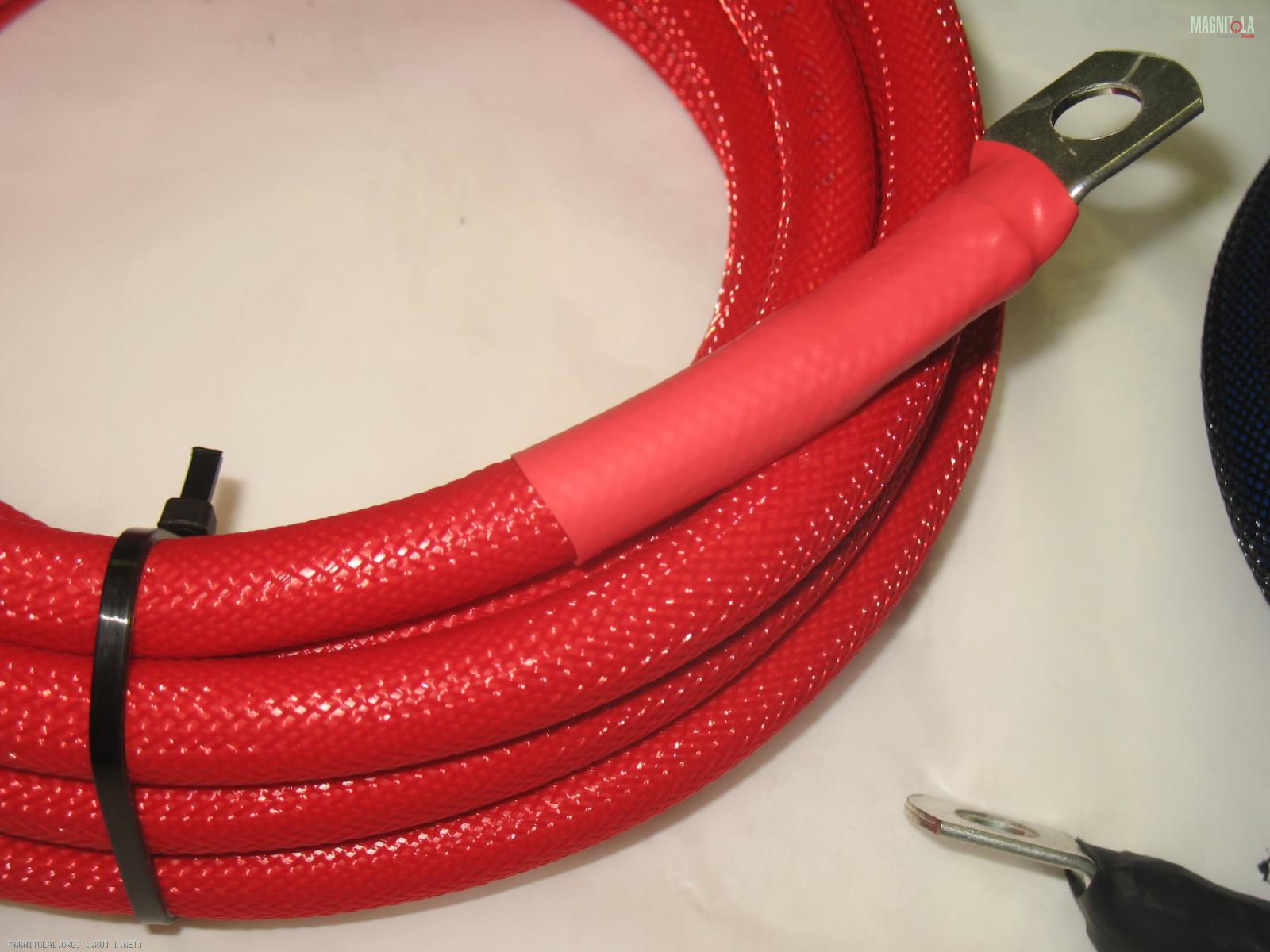

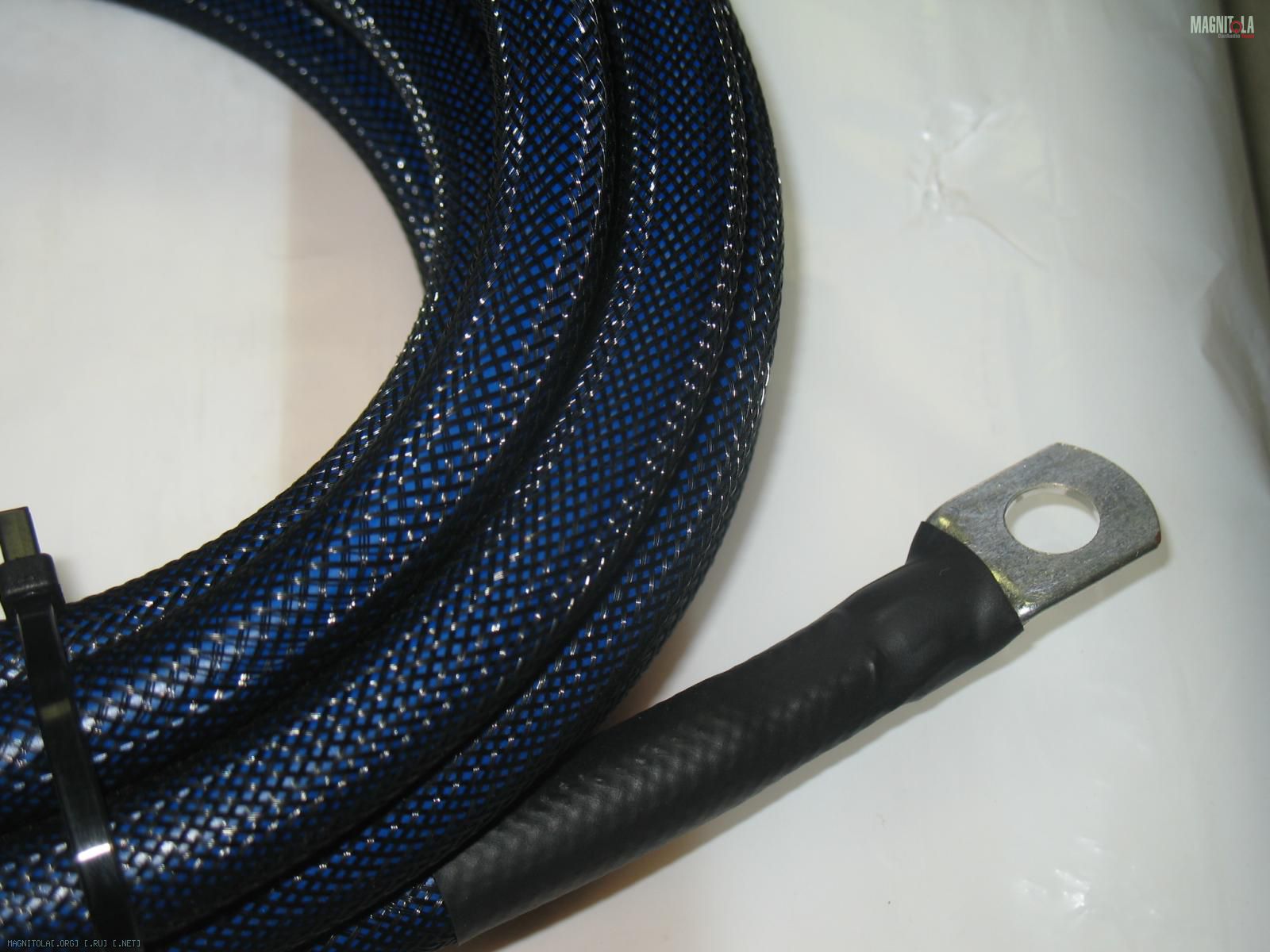

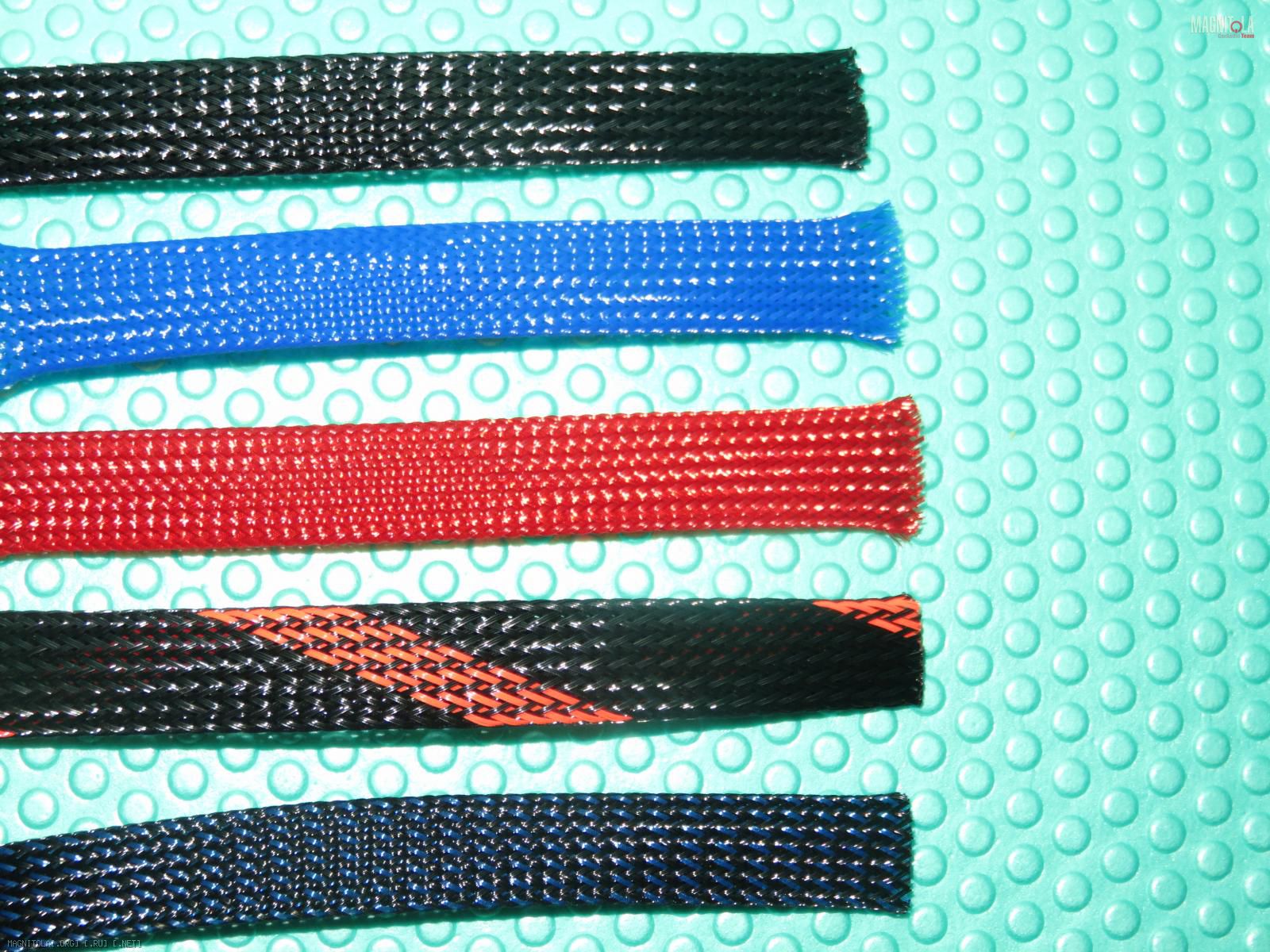

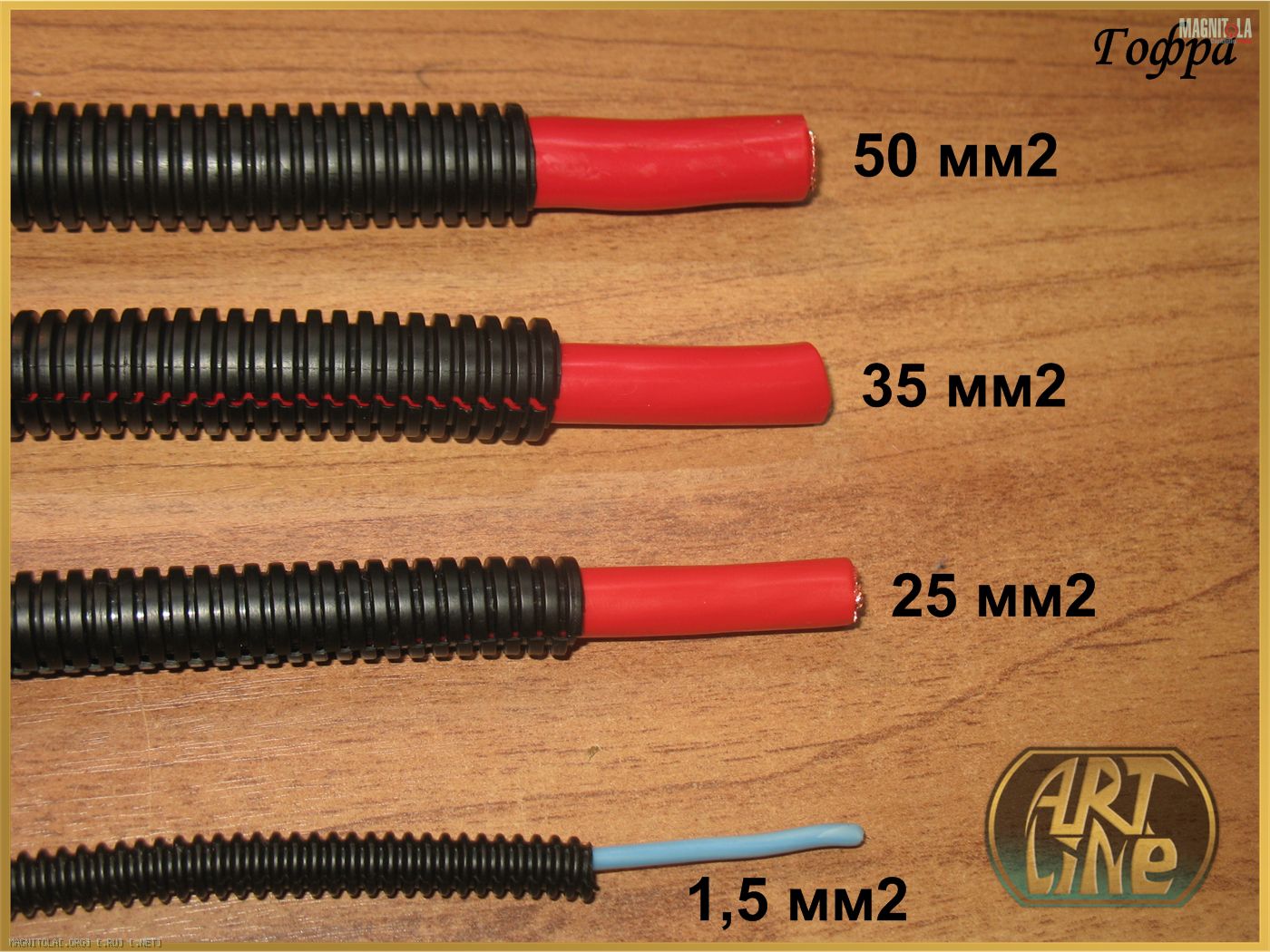

- ВНИМАНИЕ! Как опция возможна оплетка змеиная кожа и авто гофра на все провода ArtLine!
Теперь при заказе проводки есть возможность силовые, межблочные и акустические провода "одеть" в кабельную оплетку "змеиная кожа" или гофру автомобильную. Варианты цвета змеи: красный и синий. Змея и гофра подходит ко всем сечениям моих кабелей!
Вложение 976278Вложение 462478Вложение 426934Вложение 426936

УНИВЕРСАЛЬНЫЕ КЛЕММЫ АКБ под кабель 35-50-70 мм2:
под опрессованные наконечники (удобны для монтажа АГМ) тип.1 и под компрессионный зажим тип.2Вложение 976288

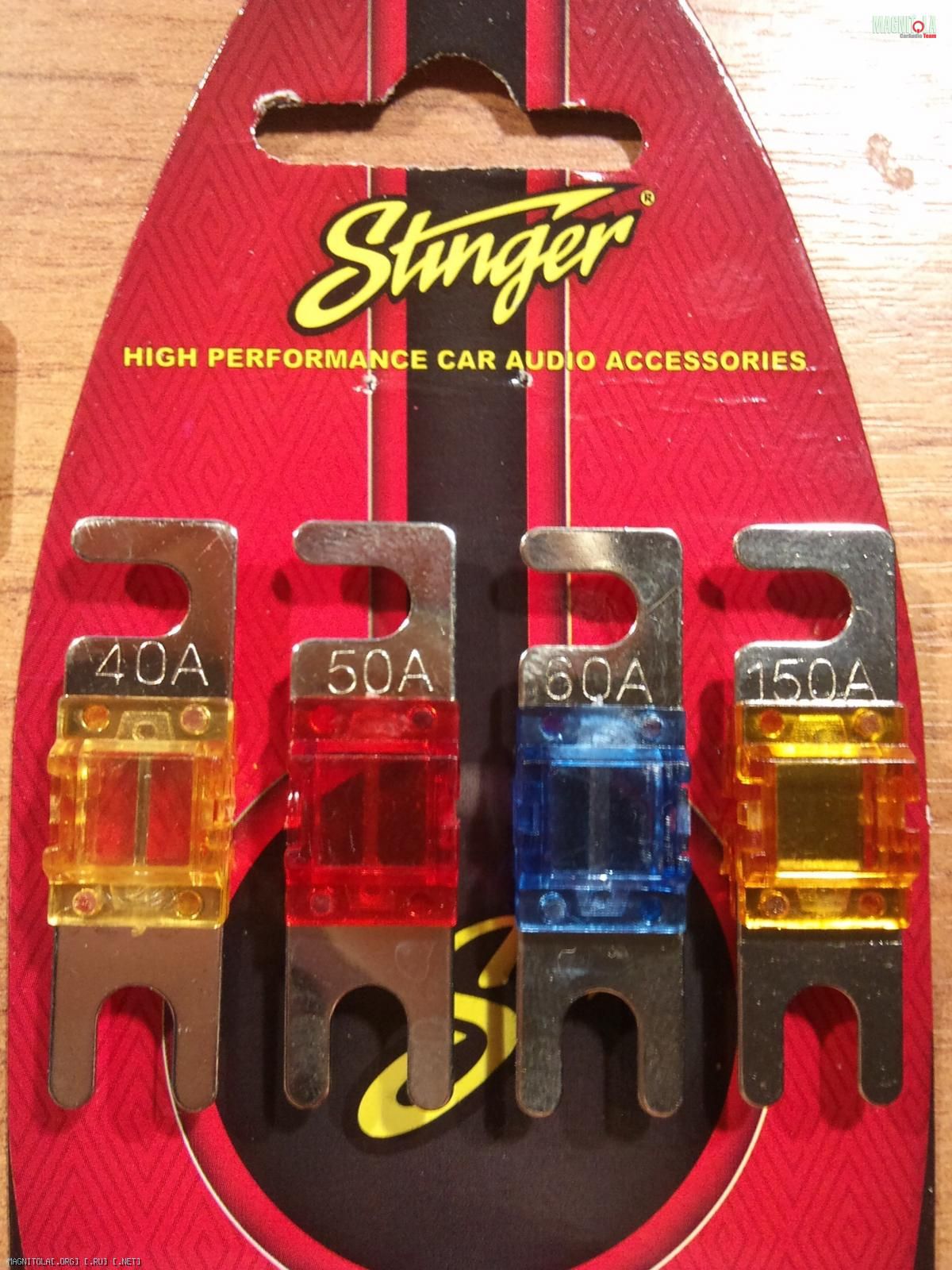

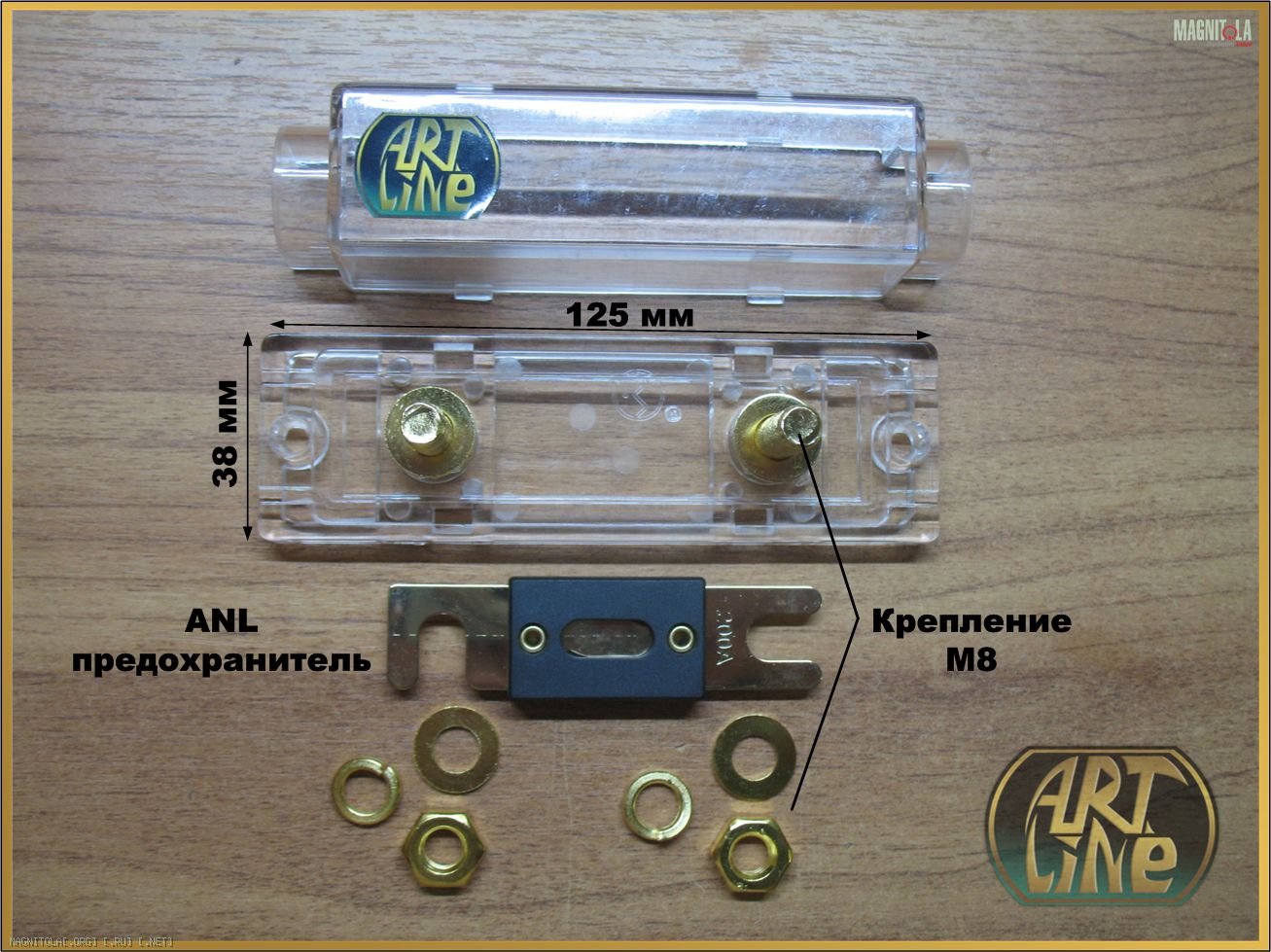

ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЕЙ ARTLINE-ANL для мощных систем SPL, SQL:
Уникальные мощные колбы-держатели - под кабели опрессованные в электротехнические наконечники. Надженое крепление предохранителя и наконечника на шпильке М8 - без переходных деталей. Мощно и надежно!
Вложение 512680Вложение 512682

ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЕЙ ARTLINE БН-1 для сверхкомпактных установок:
Подходят для реализации подключения ГУ от АКБ и для установок где требуеться сверхкомпактность. Сечение - до 35 мм2!!!
Вложение 976280

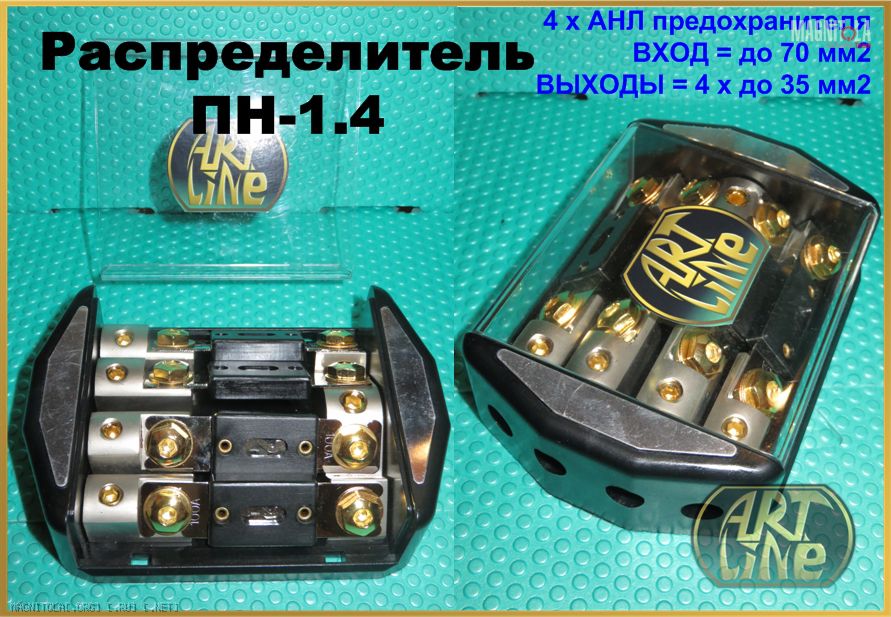

РАСПРЕДЕЛИТЕЛИ под компрессионный зажим:
Вложение 976282Вложение 976284

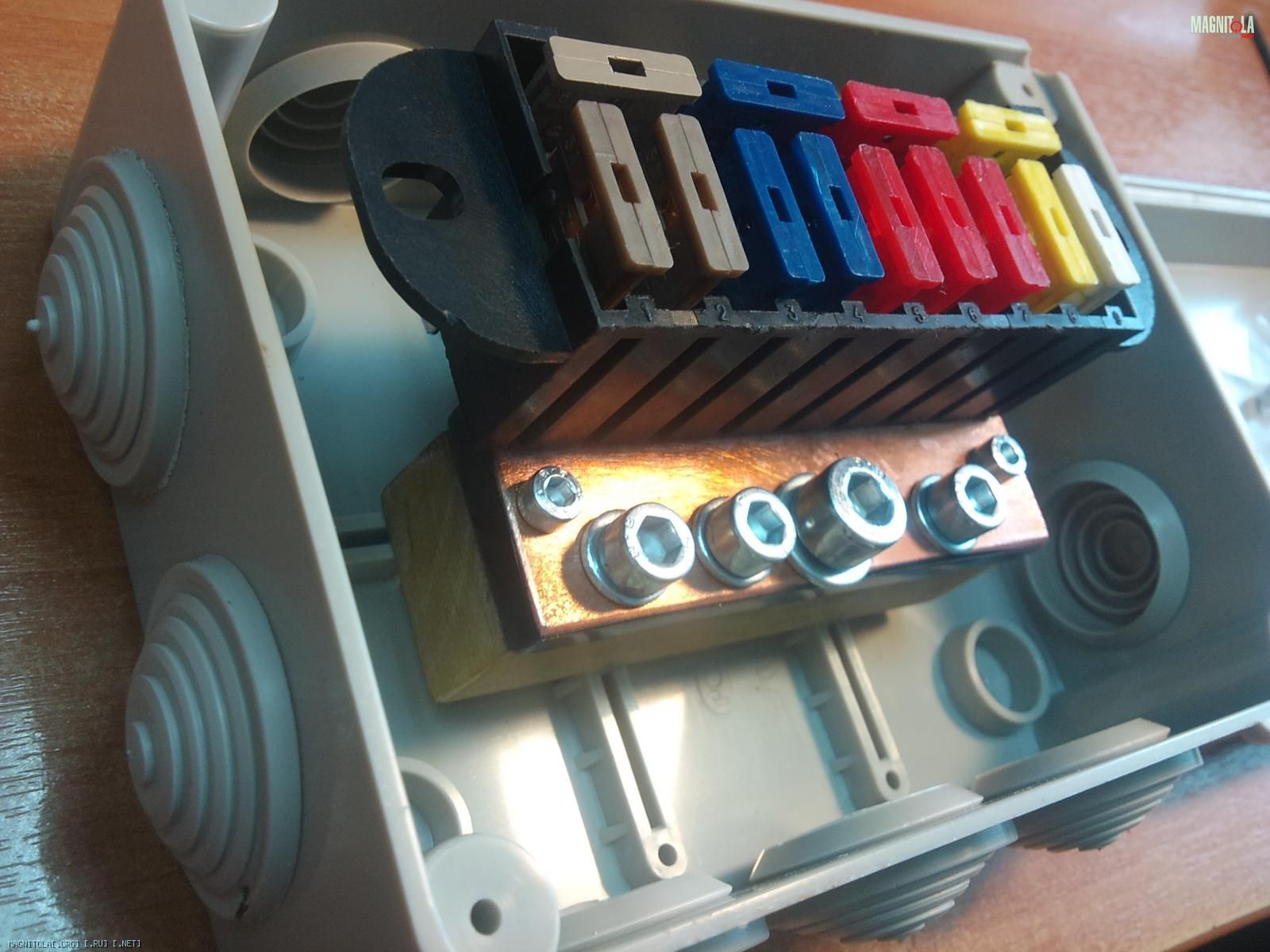

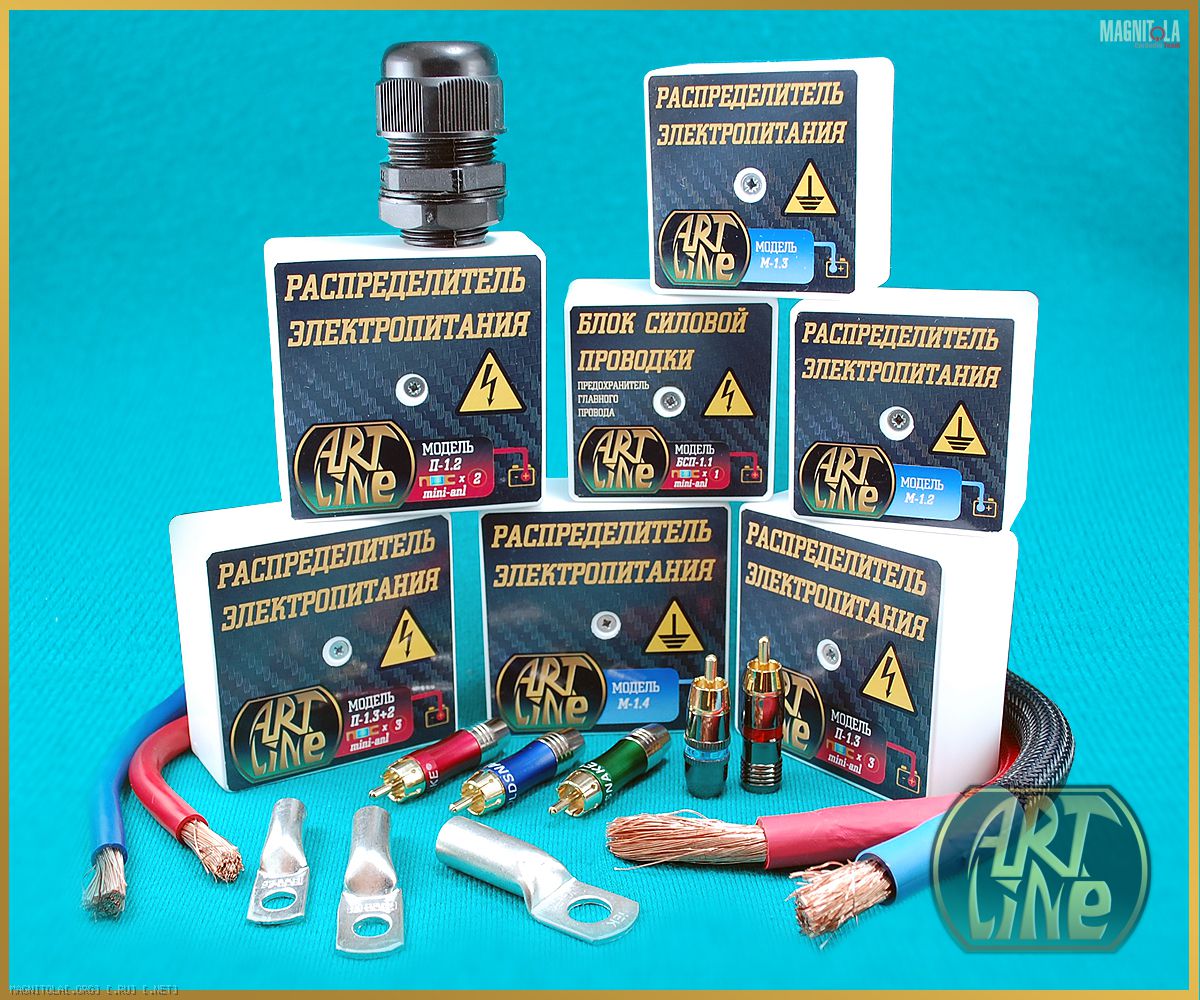

РАСПРЕДЕЛИТЕЛИ И БЛОКИ ЗАЩИТ ARTLINE НА МЕДНОЙ ШИНЕ:
Все устройства разработаны специально с входными выходными терминалами удобными для присоединения кабелей в электротехнических наконечниках от 10 до 50 мм2. Выполнены из заводской шины отличного качества из бескислородной меди! Надежнее не придумать! Простая конструкция и удобная установка! А главное компактность всех устройств! Применение только фирменных предохранителей номиналов: 30,40,50,60,70,80,100,150 и 175 А.
ВНИМАНИЕ!!! Все распределители имеют терминалы - ориентированные для работы с наконечниками ИЭК серии JG или аналогичными. И принимают во всех устройствах сечения от 10 мм2 до 50 мм2. Подключение 70 мм2 - уточняйте!
Вложение 461848Вложение 384582Вложение 976286

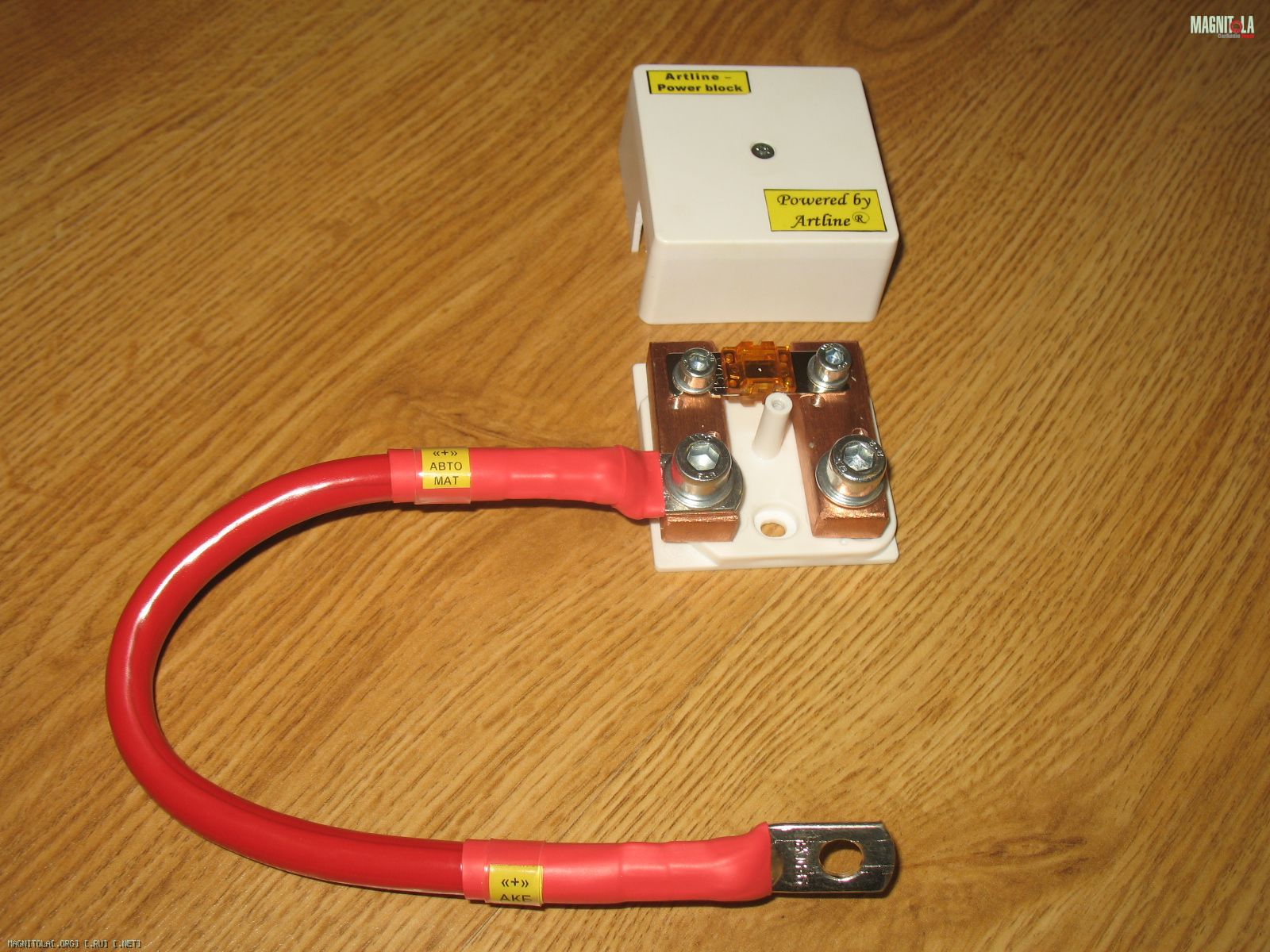

=Блоки защит главного силового провода у АКБ с автоматом и предохранителем mini ANL (БСП), а также комбинированные с проводкой на головное устройство:

ArtLine-БСП (блок защит у акб)
Вложение 461804Вложение 583062Вложение 384584
-простое и надежное решение, позволяющее на входные и выходные терминалы подключить кабели до 50 мм2.
_____________________________________________________________________________________________________

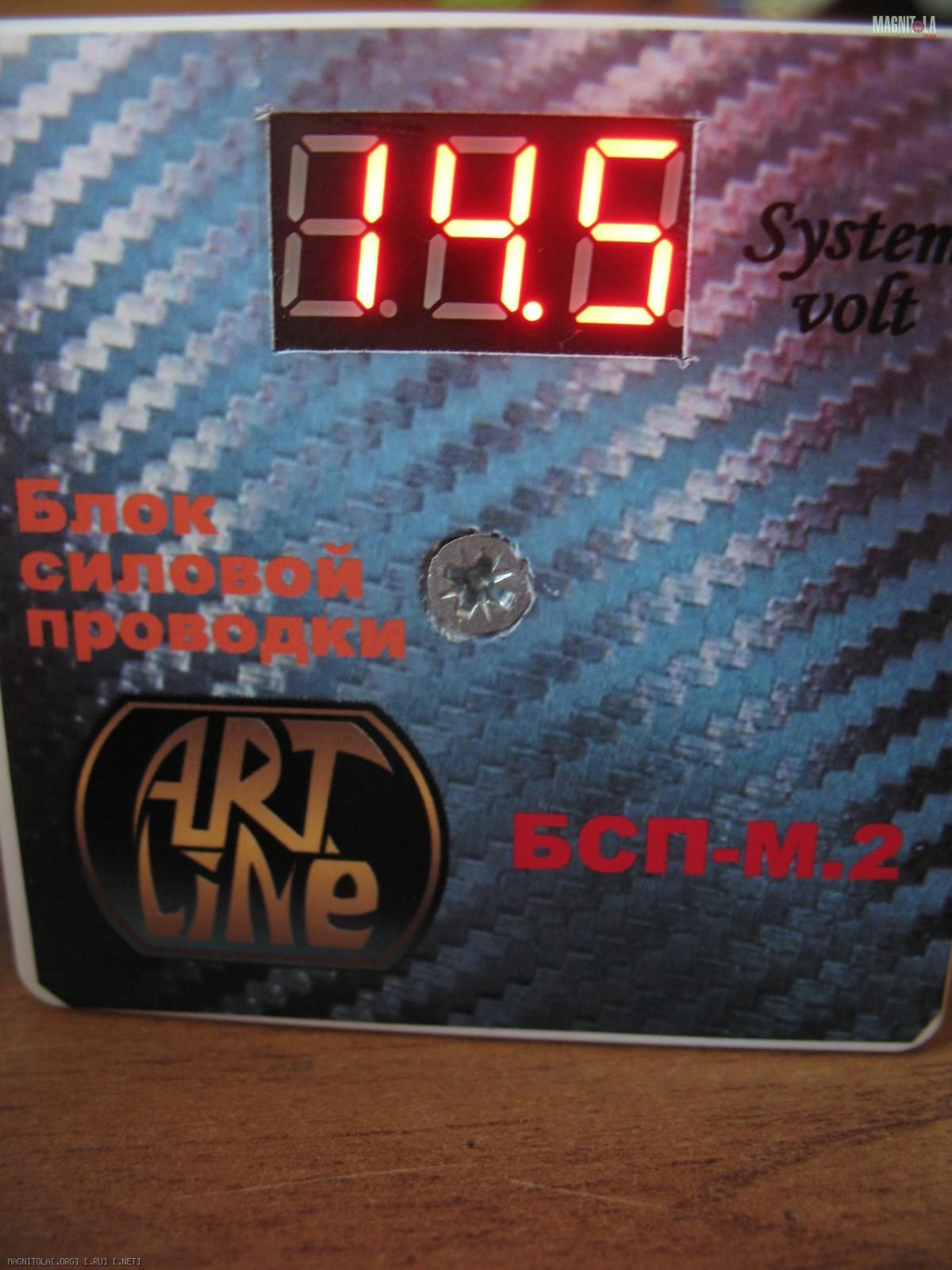

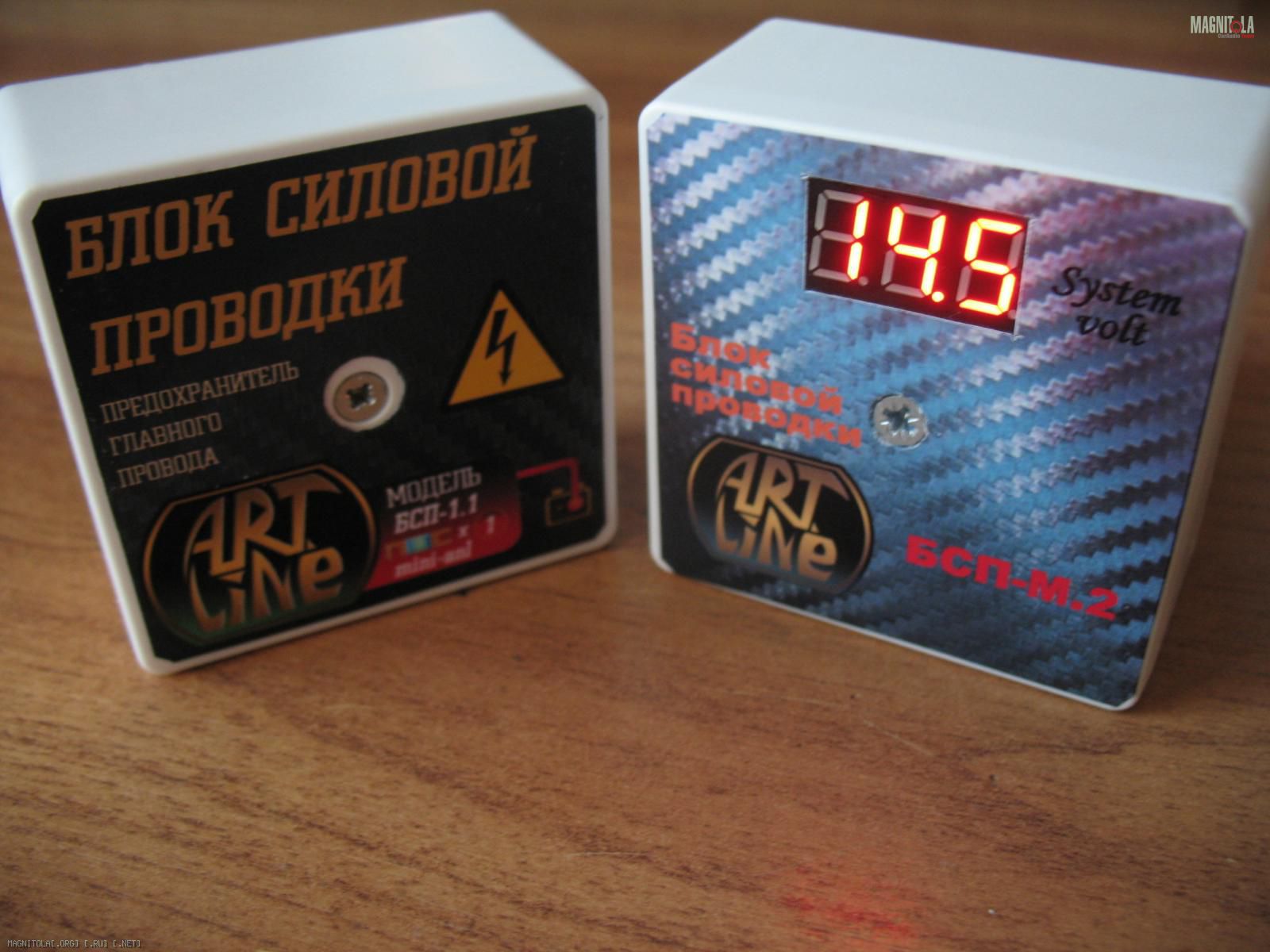

ArtLine-БСП-М (с цифровым вольтметром)
Вложение 590700Вложение 590696Вложение 590694
-отличное визуальное решение, позволяющее контроллировать напряжение бортсети и целостность главного предохранителя. Предусмотрен вариант вольтметра с отдельным управлением включением проводом remote.
_____________________________________________________________________________________________________

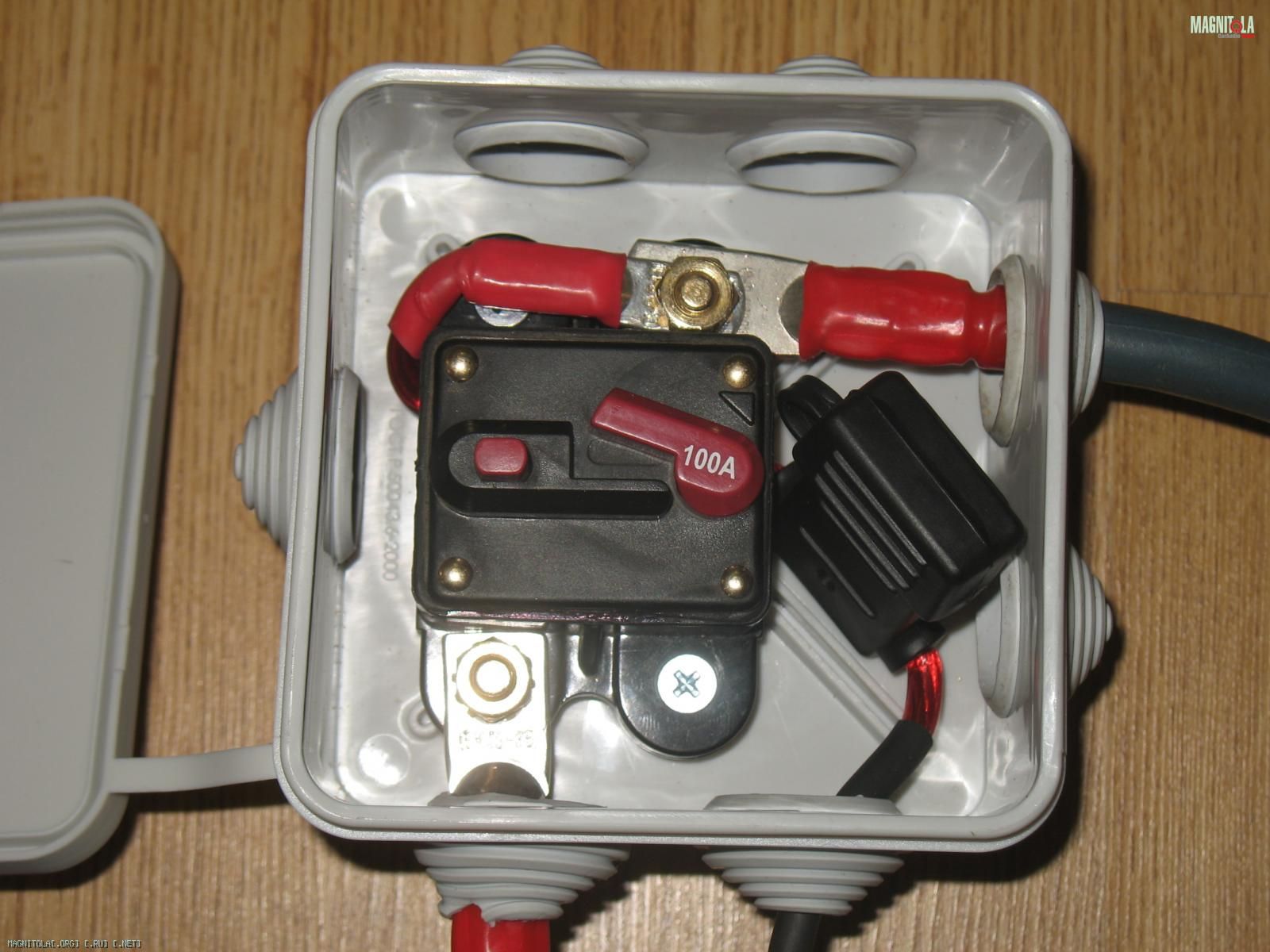

Комбинированные блоки защит ArtLine (с автоматом и держателем автопредохранителя на ГУ)
Вложение 384588Вложение 384586
-в удобном защищенном боксе класса IP55 - решена проблема подключения ГУ от АКБ - в качестве провода на ГУ используется КГ-6.
******************************************************************************************

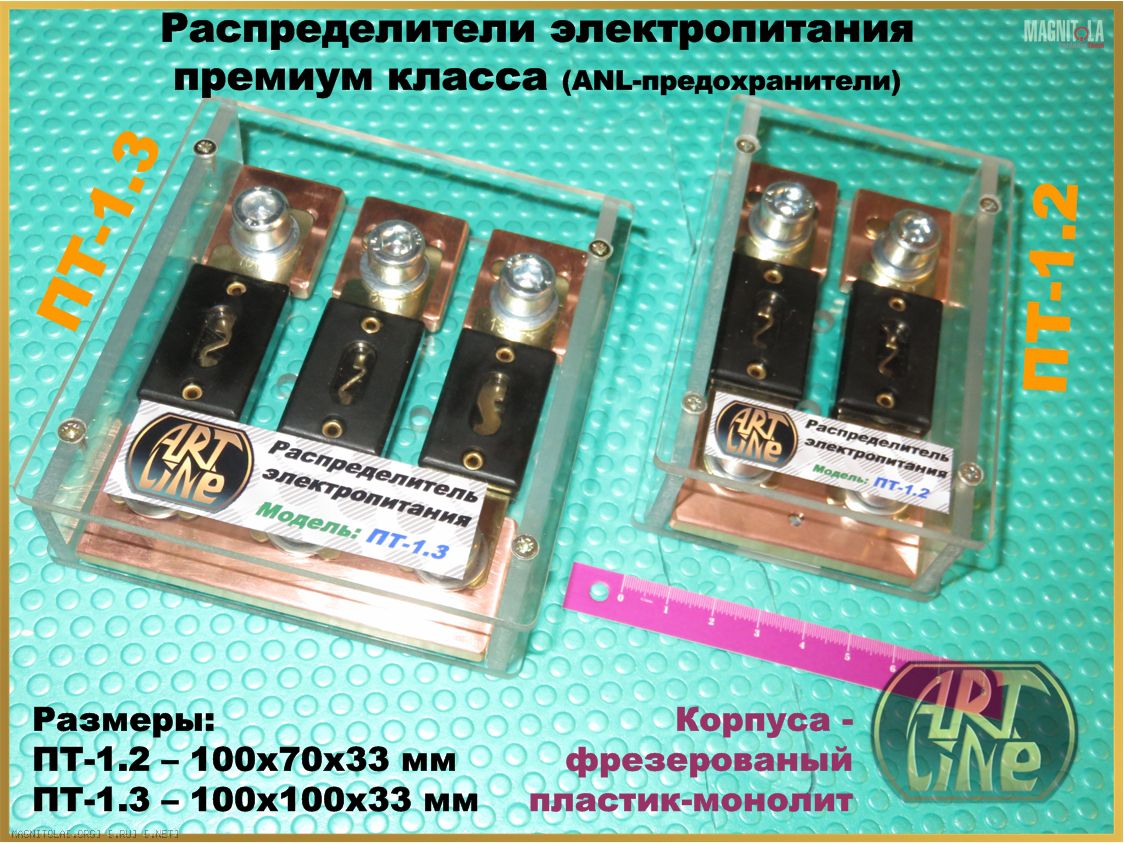

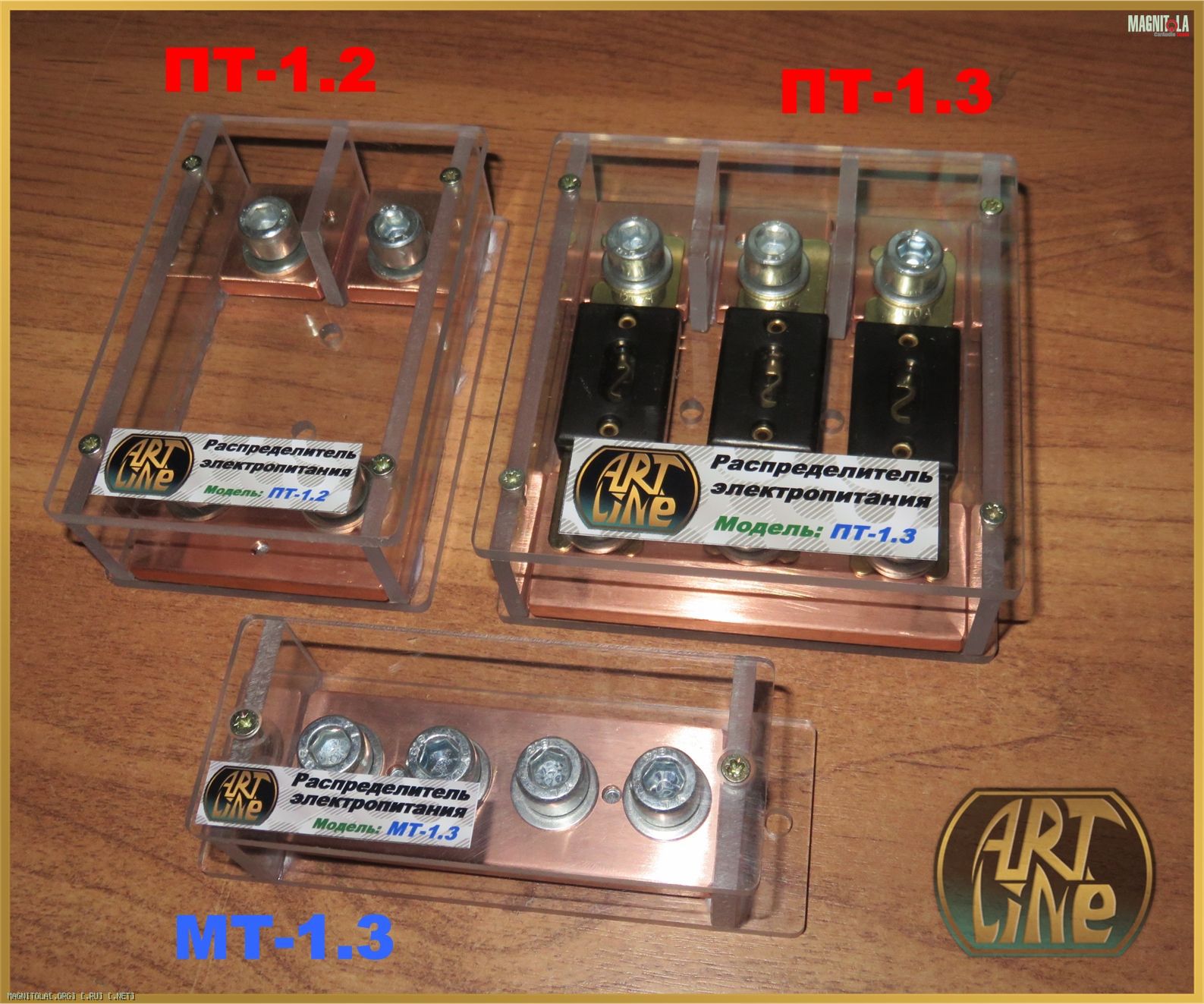

Распределители ArtLine премиум класса (серия-Т):
Корпуса из фрезерованного пластика-монолита, предохранители - ANL. Элегантная и надежная конструкция - воплощение "медной мечты"!
Вложение 1150716Вложение 938270Вложение 726706Вложение 726708Вложение 726710Вложение 726714Вложение 726716
______________________________________________________________________________________________________

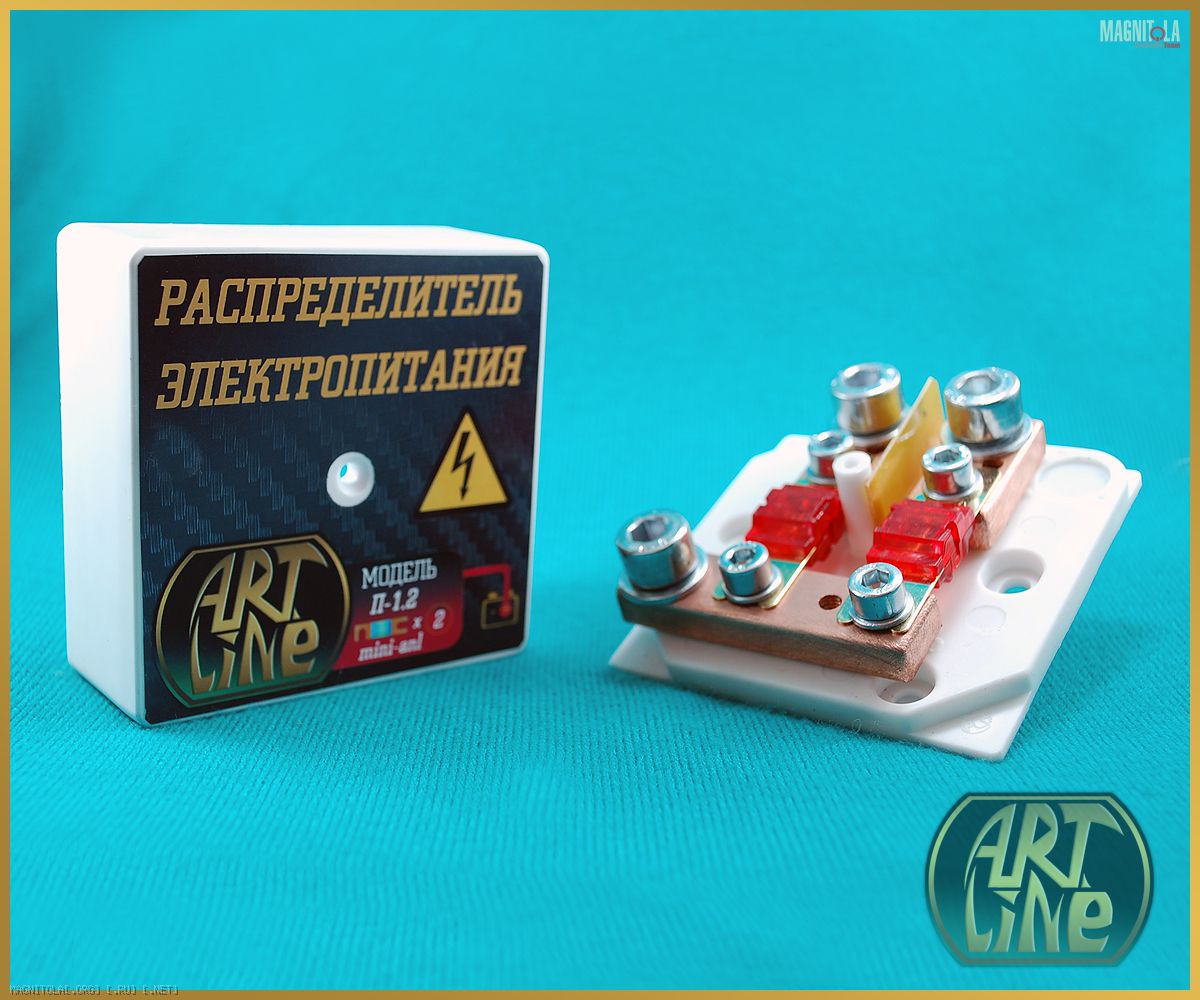

Плюсовые распределители ArtLine на 2, 3, 3+1 и 3+2 выходов:
модели П-1.2 Вложение 461810, П-1.3Вложение 461806, П-1.3+2Вложение 461808,
П-1.3+1Вложение 461812Вложение 384604

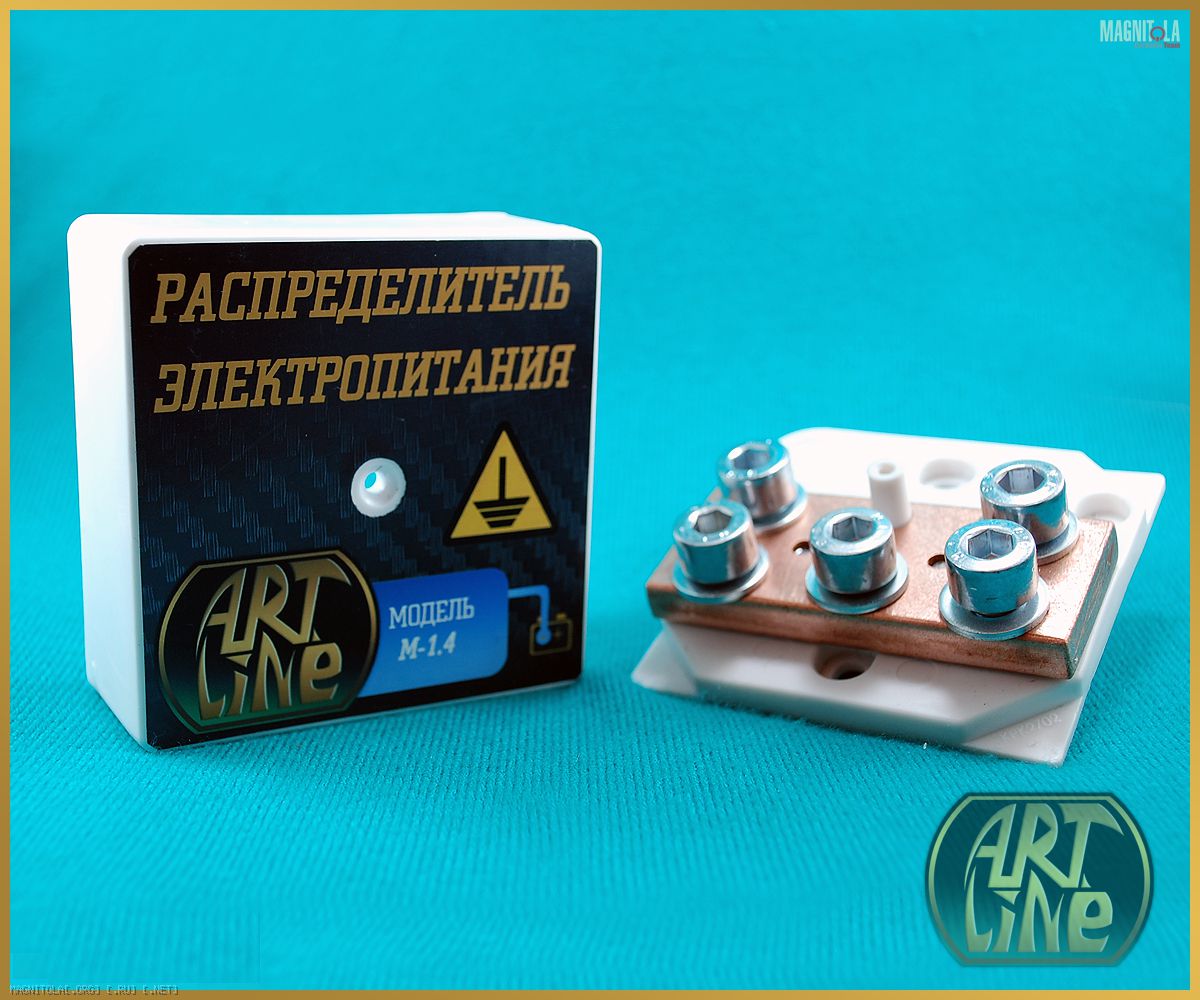

Минусовые распределители ArtLine на 2,3 и 4 выходов:
модели М-1.2 Вложение 461818, М-1.3 Вложение 461816, М-1.4 Вложение 461814
Вложение 384608Вложение 529700
___________________________________________________________________________________________

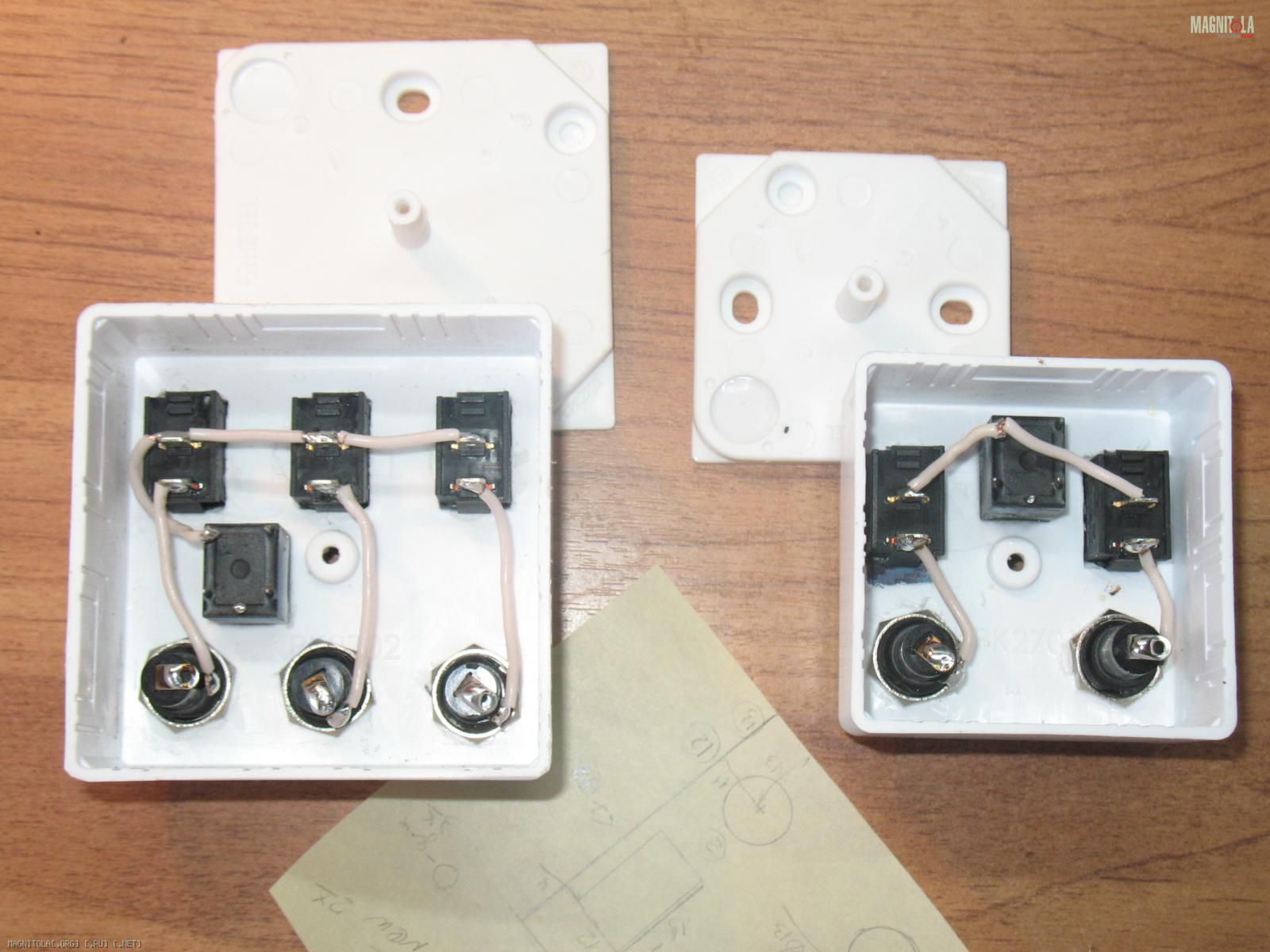

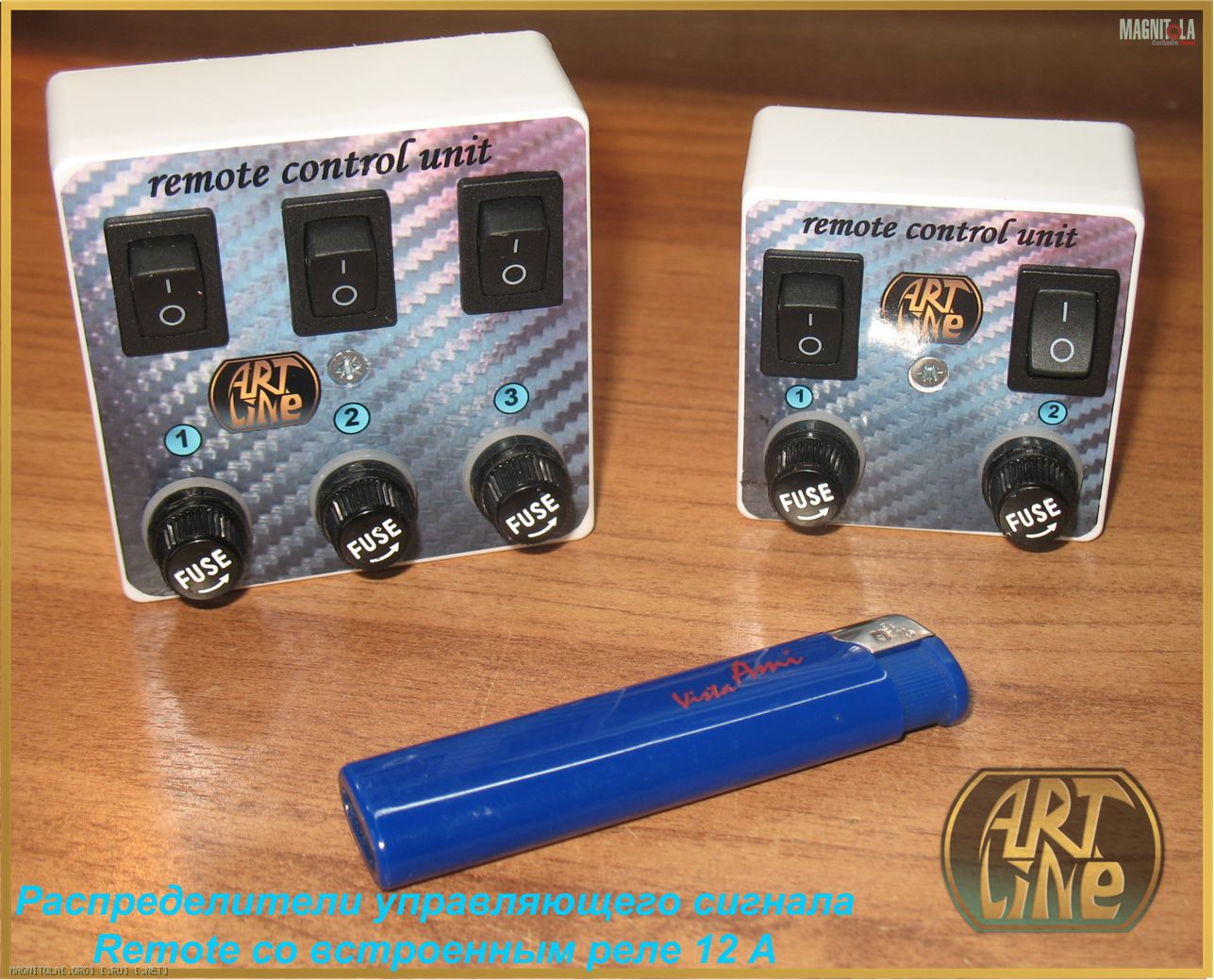

Блоки управления Remote и индикации ArtLine:
Используются для удобного управления сигналом remote включения нескольких усилителей. Каждая цепь Remote имеет отдельный выключатель и свою токовую защиту предохранителем 1А, а также - силовое реле (варианты со встроенным реле 10А) - что делает цепи ремоут не только удобными но и безопасными в вашей системе. Также возможно оснащение вольтметром с управлением - вольтметр включаеться при включении магнитолы и показывает напряжение борт сети.
ВАЖНО! - все устройства оснащаються необходимым комплектом проводки для установки под конкретные условия. Установка возможна в непосредственной близости от магнитолы (панель торпедо), между сиденьями и в багажнике у усилителей. Вы сможете удобно управлять включением выбранных устройств - при настройке.

На 2 и 3 выхода со встроенным реле на 10А (наиболее надежный и компактный вариант):
Вложение 546086Вложение 665674Вложение 592980Вложение 546080Вложение 669016

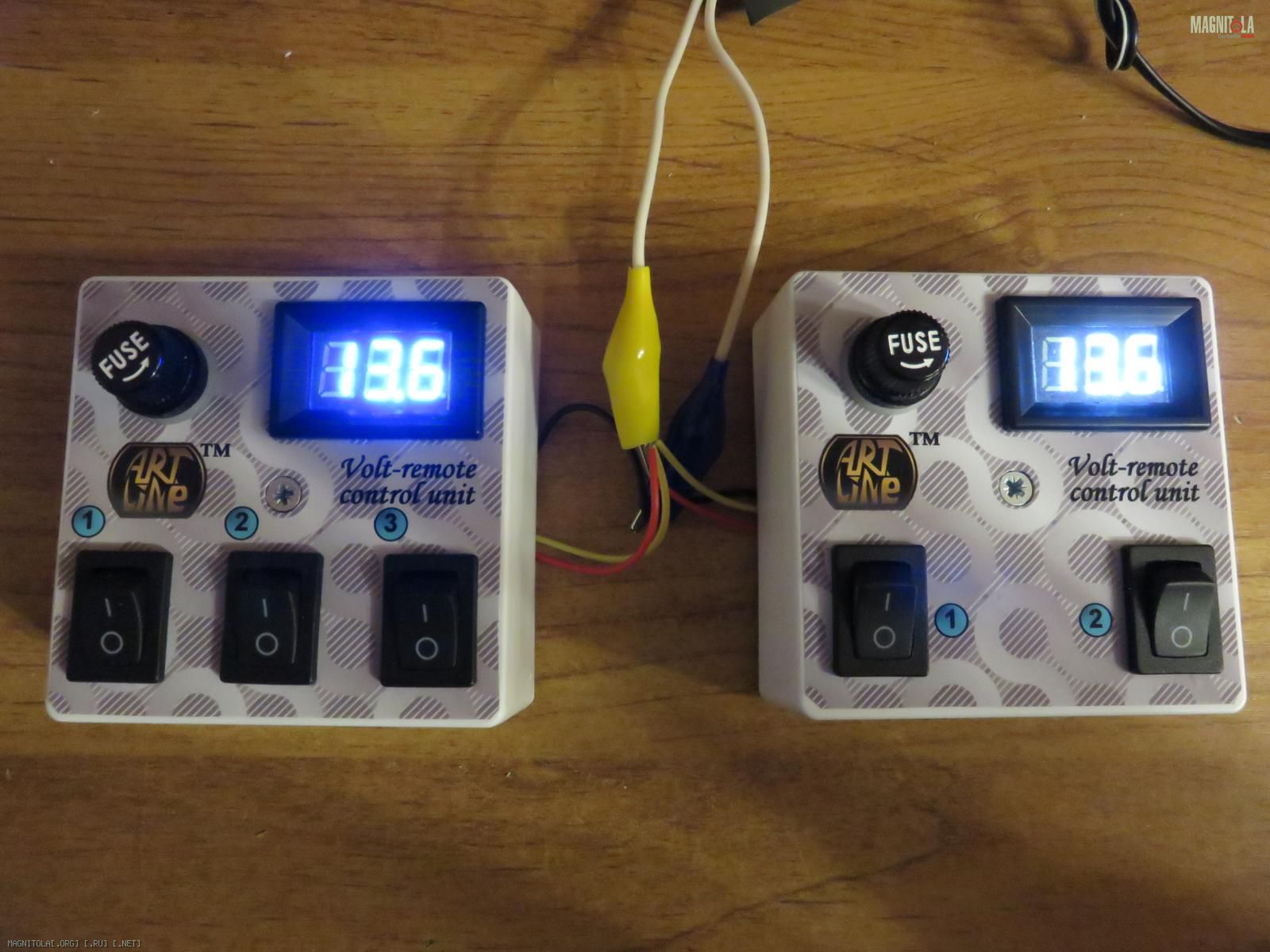

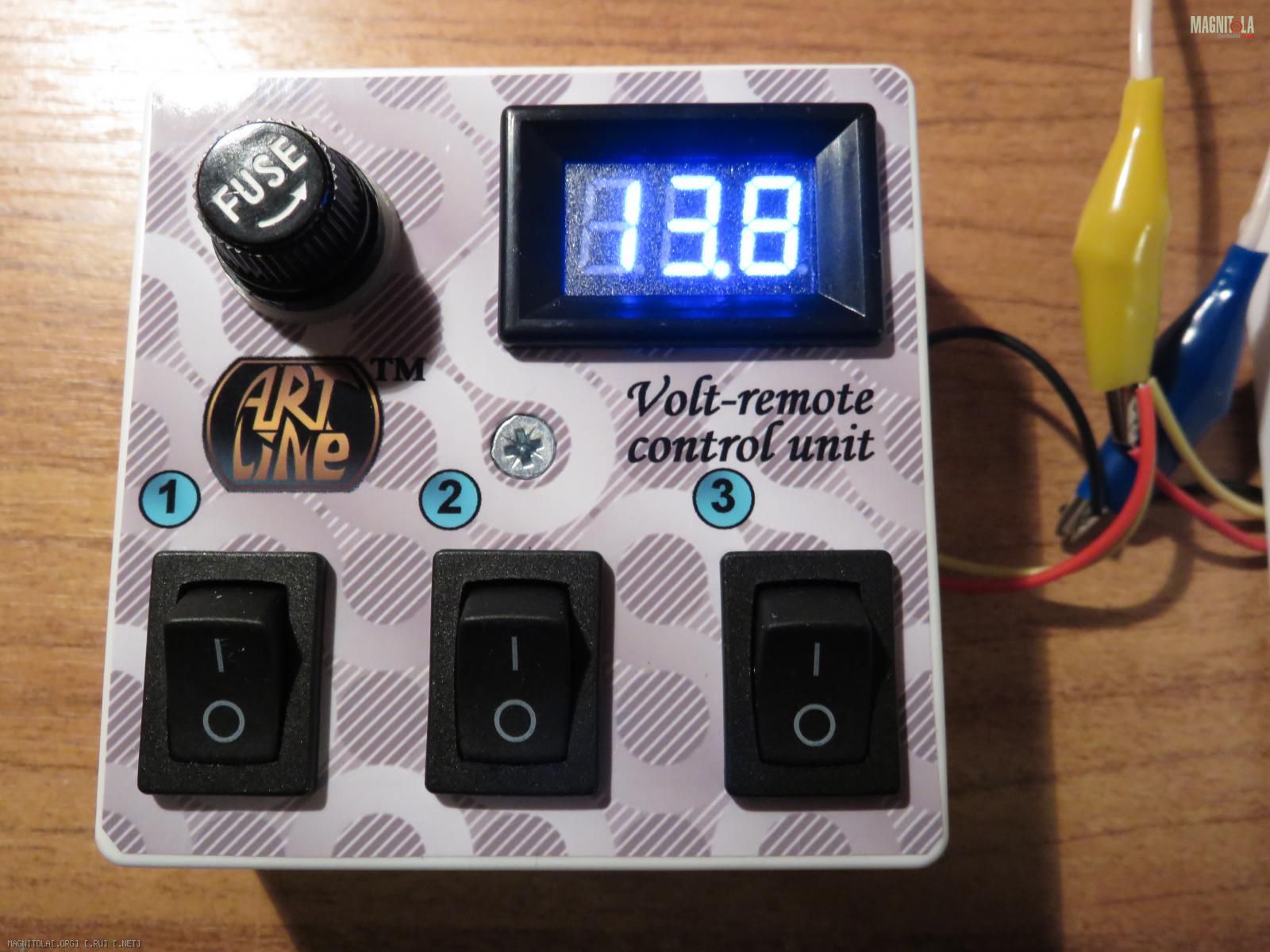

На 2 и 3 выхода с вольтметром:
Вложение 669010Вложение 669012Вложение 669014

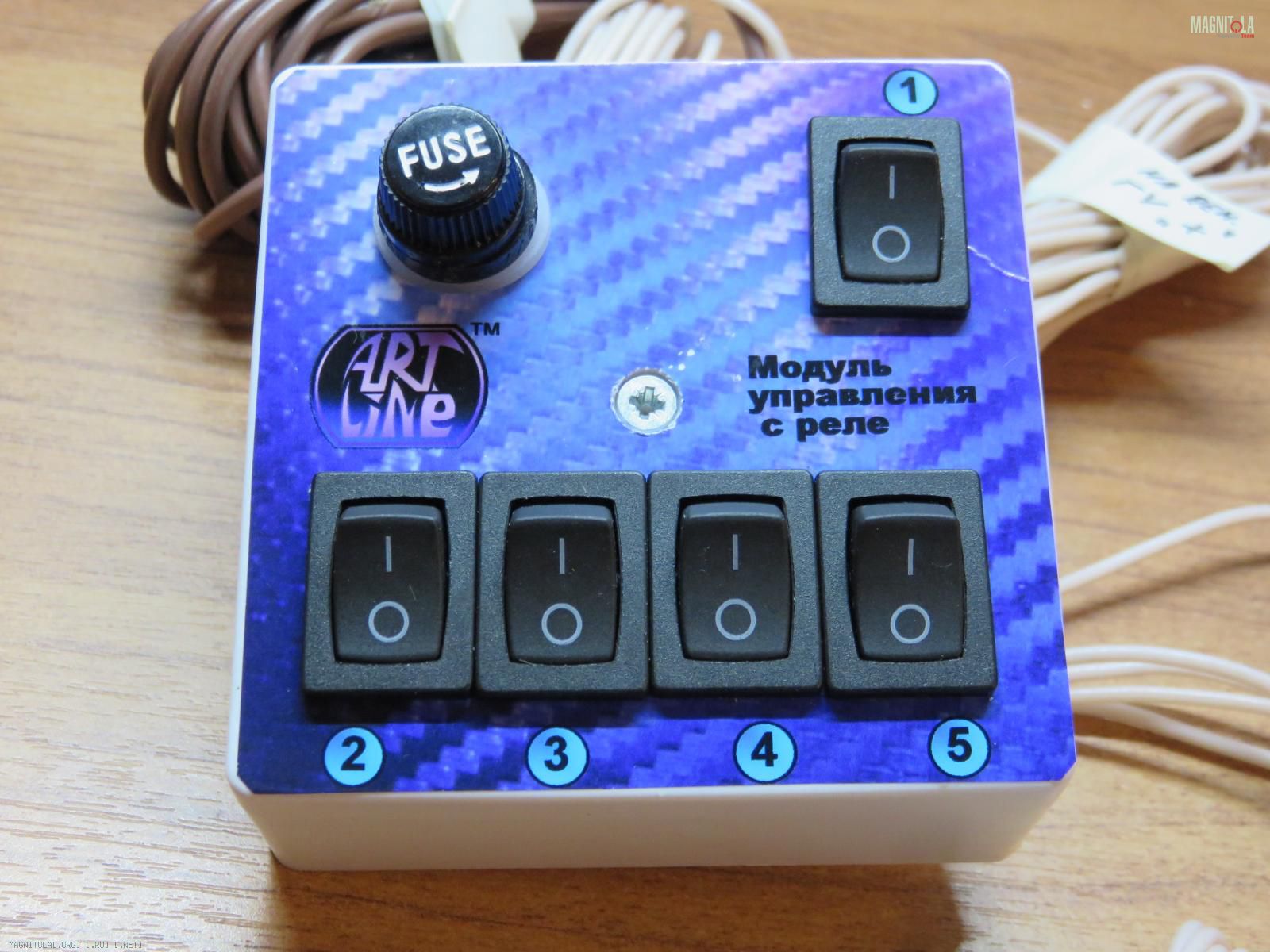

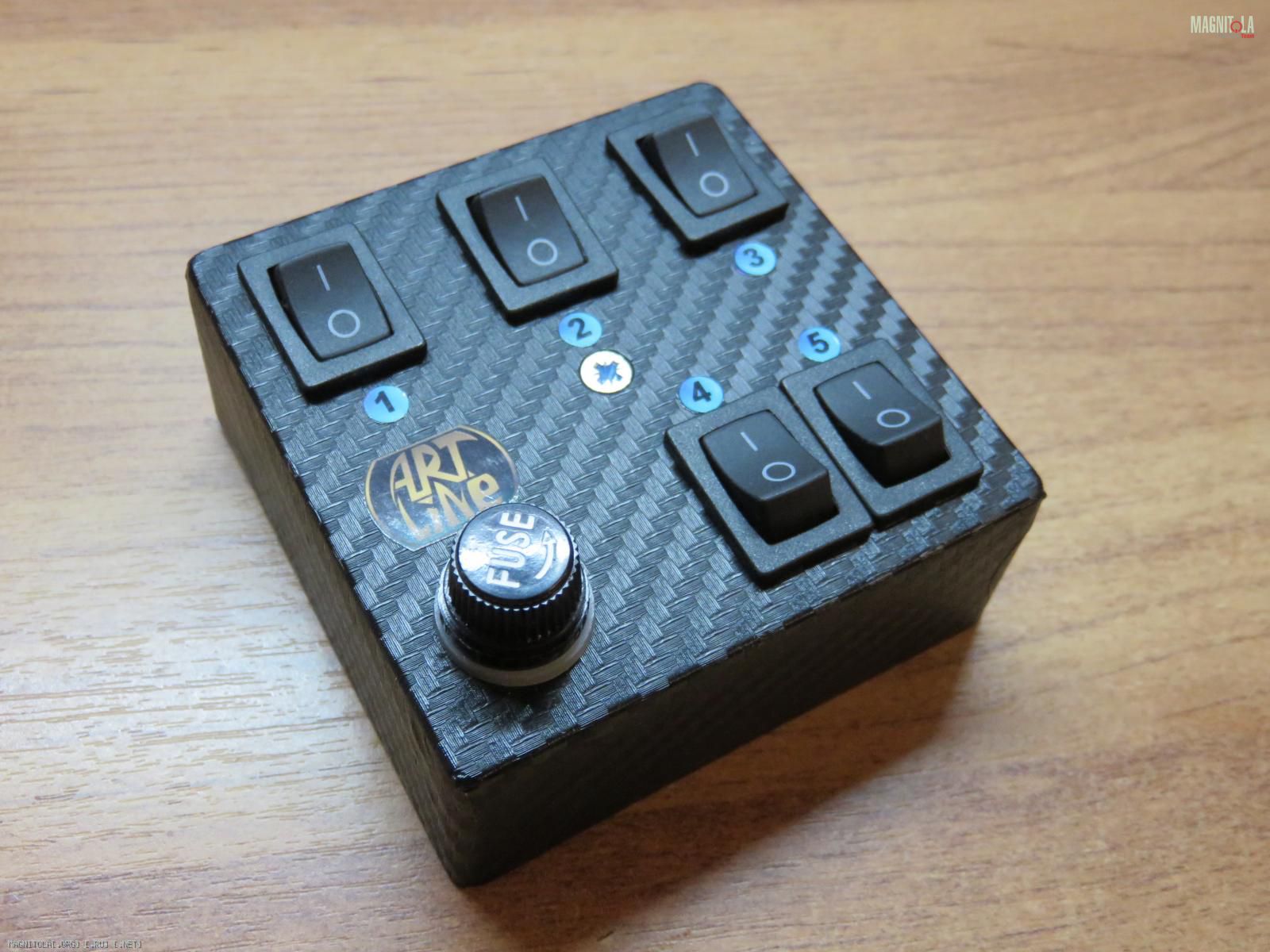

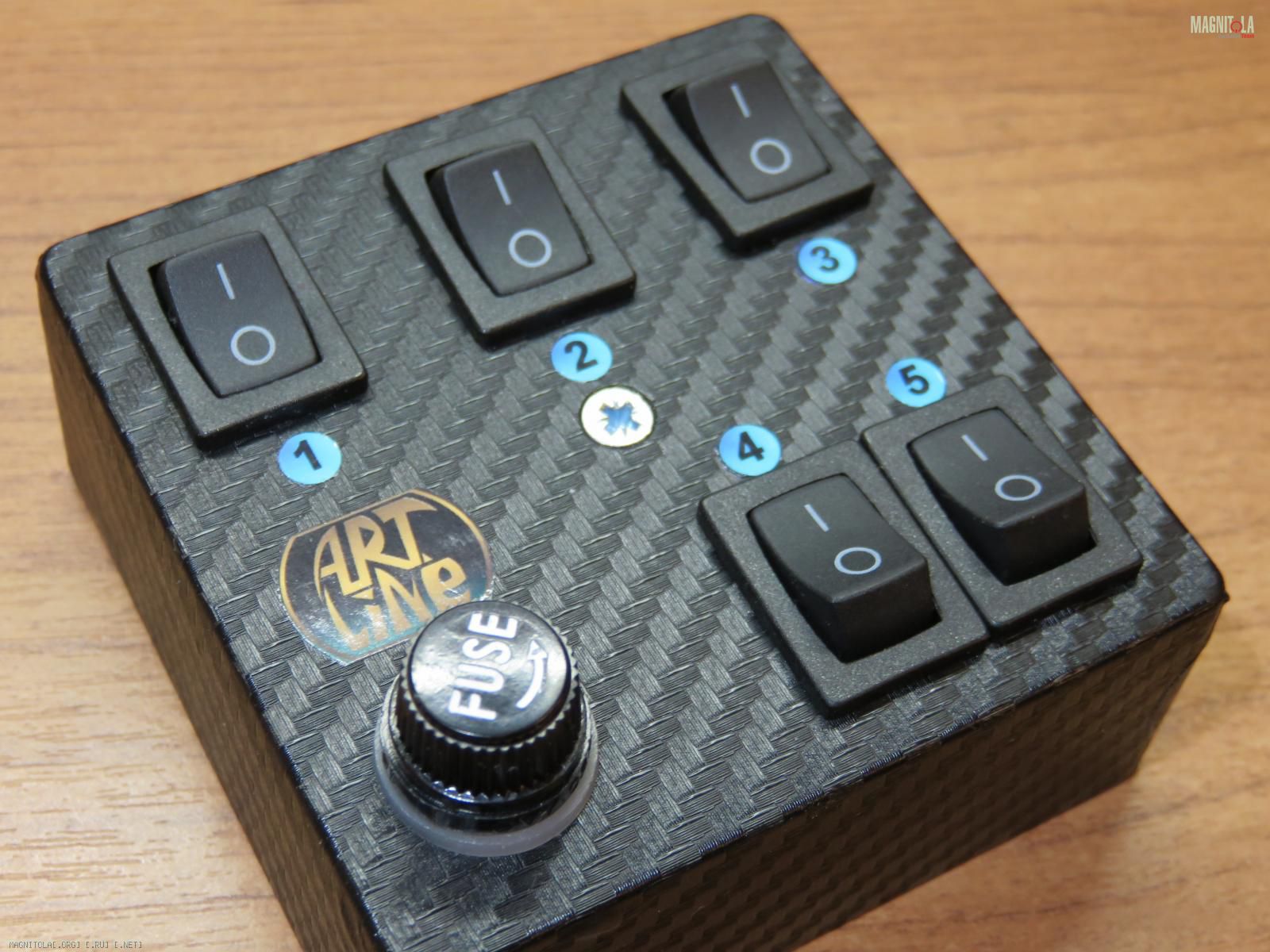

На 5 выходов с реле (управление 3-мя усилителями + вентсистема + процессор или др):
Вложение 669018Вложение 669020Вложение 669022Вложение 669024
________________________________________________________________________________________________________

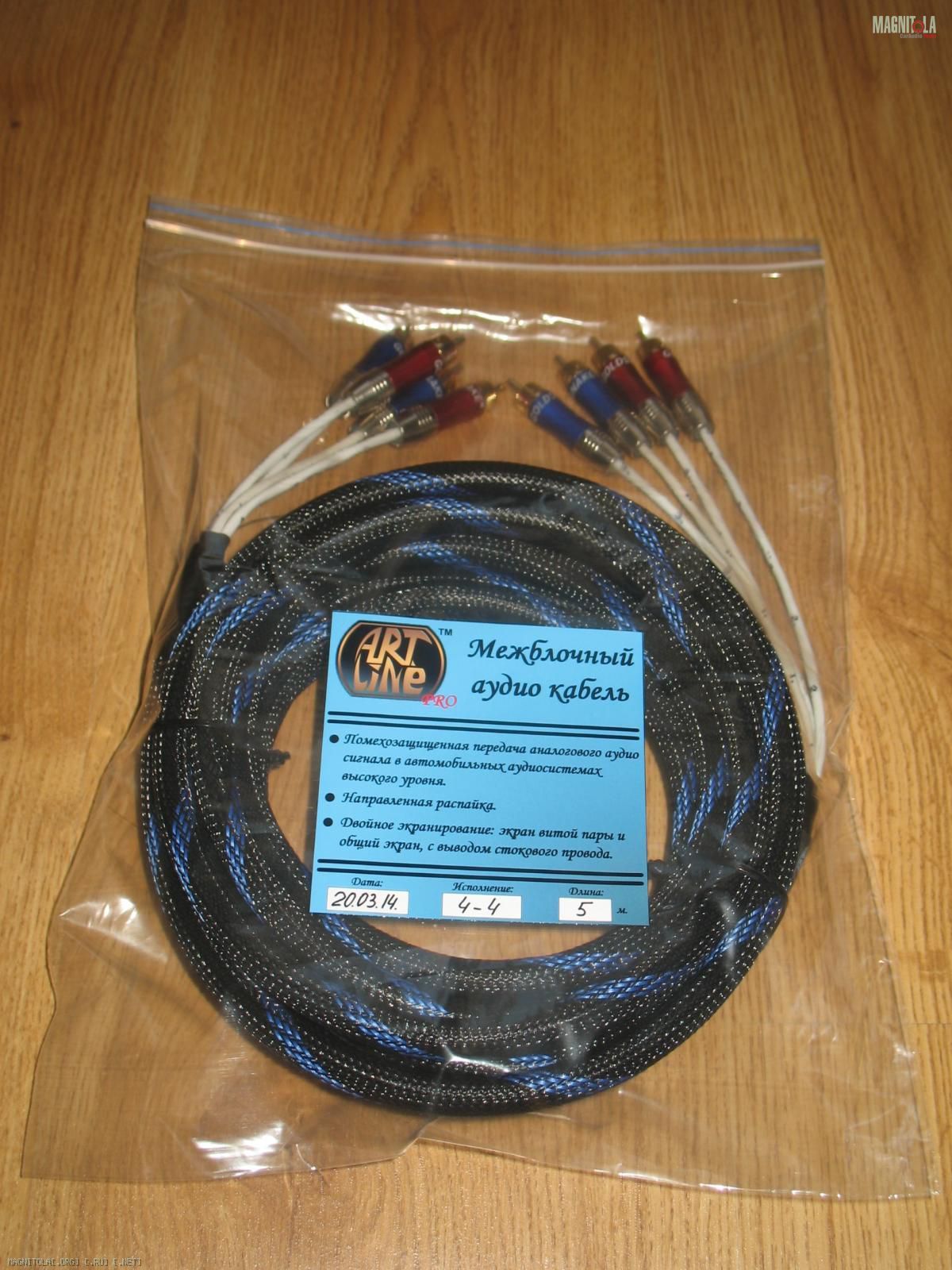

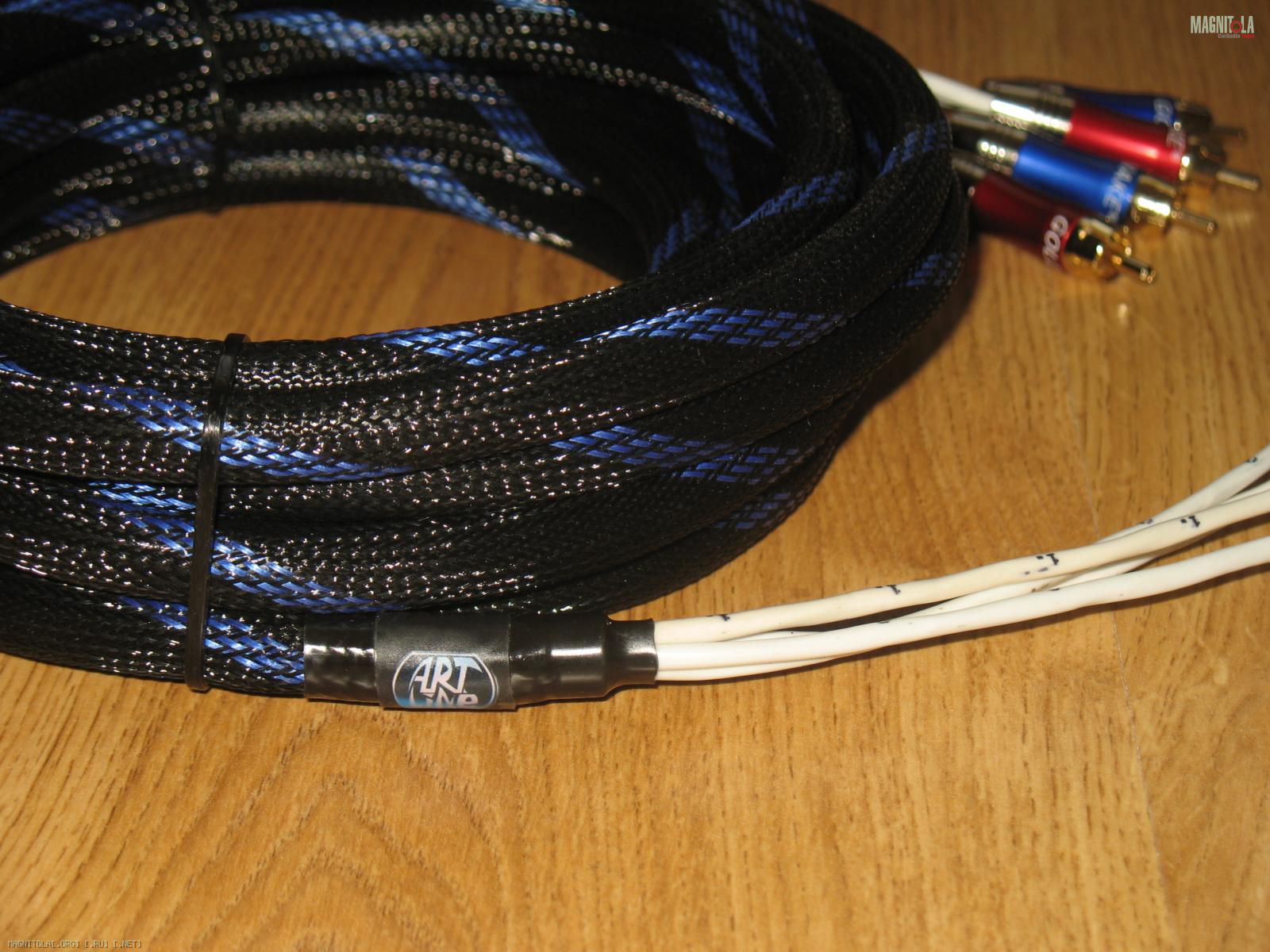

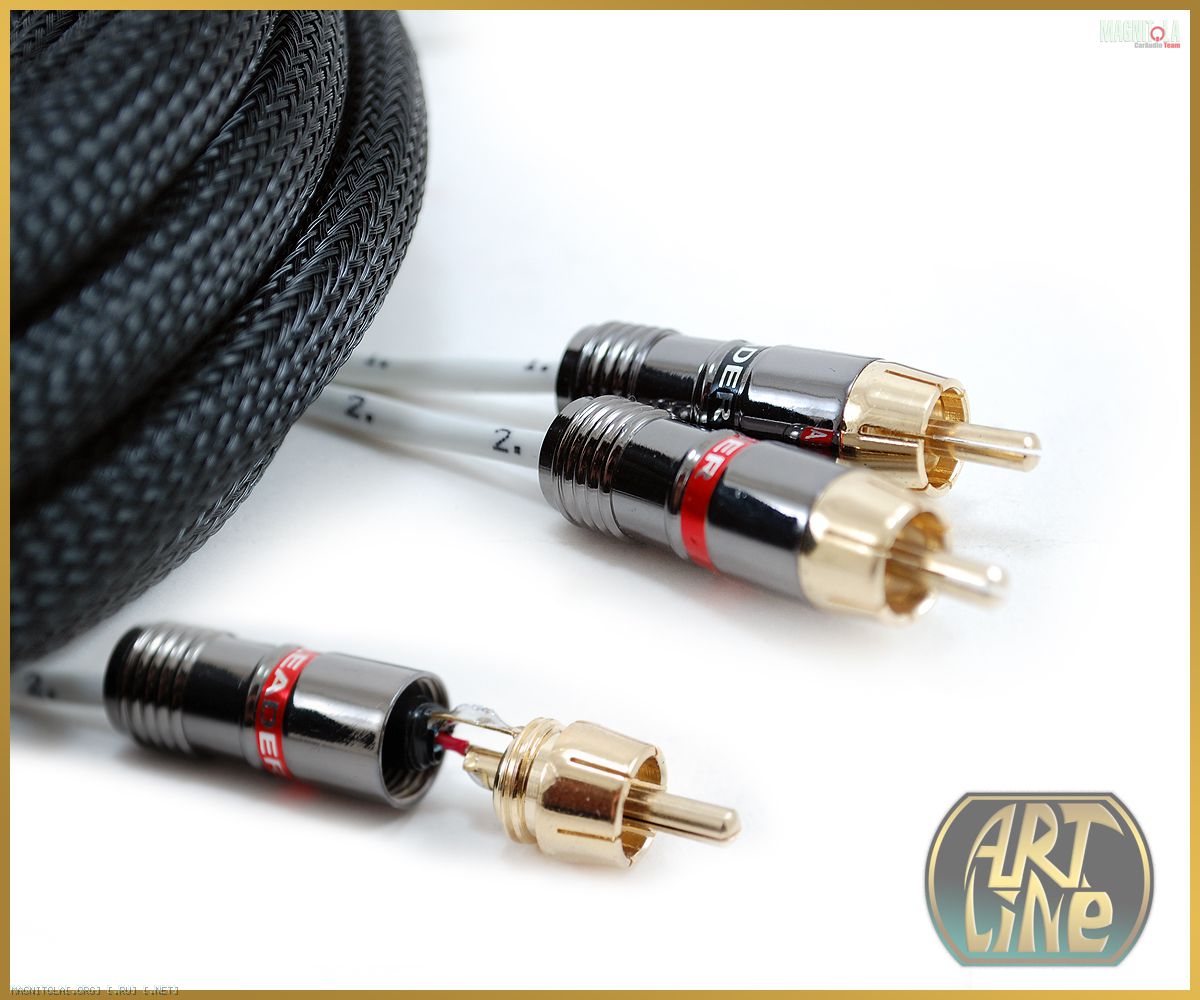

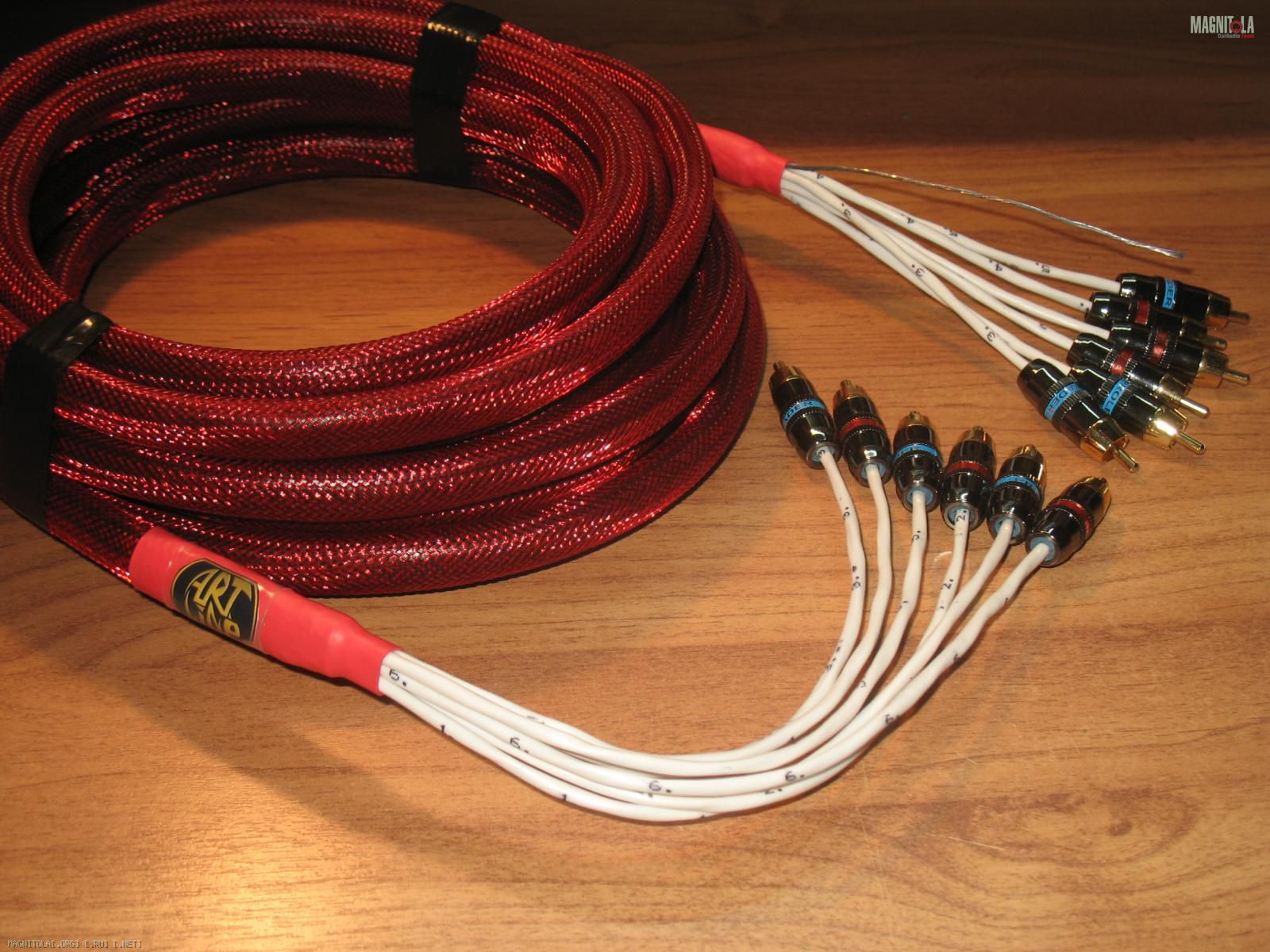

МЕЖБЛОЧНЫЕ КАБЕЛИ ArtLine-PRO :
Теперь межблочные кабели на более высоком профессиональном уровне! Кристальное качество звука и сверхпомехозащищенность!
Предлагаю вашему вниманию межблочные кабели на базе отечественного ПОЛНОГО аналога студийного многопарного кабеля (конструктив с точностью до медного волоска и сечения повторяет - английский Belcom серии MPAI).
Вложение 432210Вложение 432208Вложение 456868

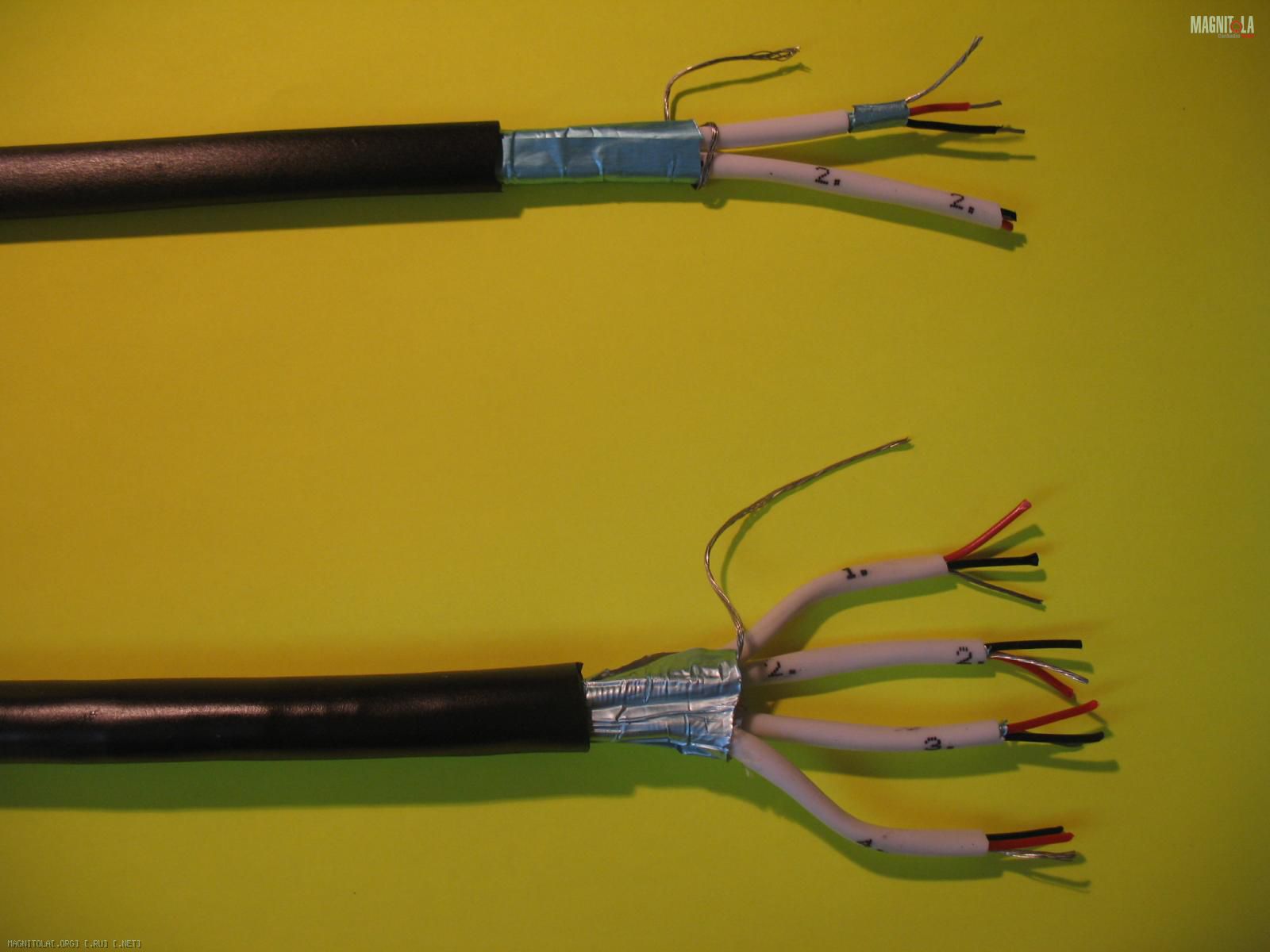

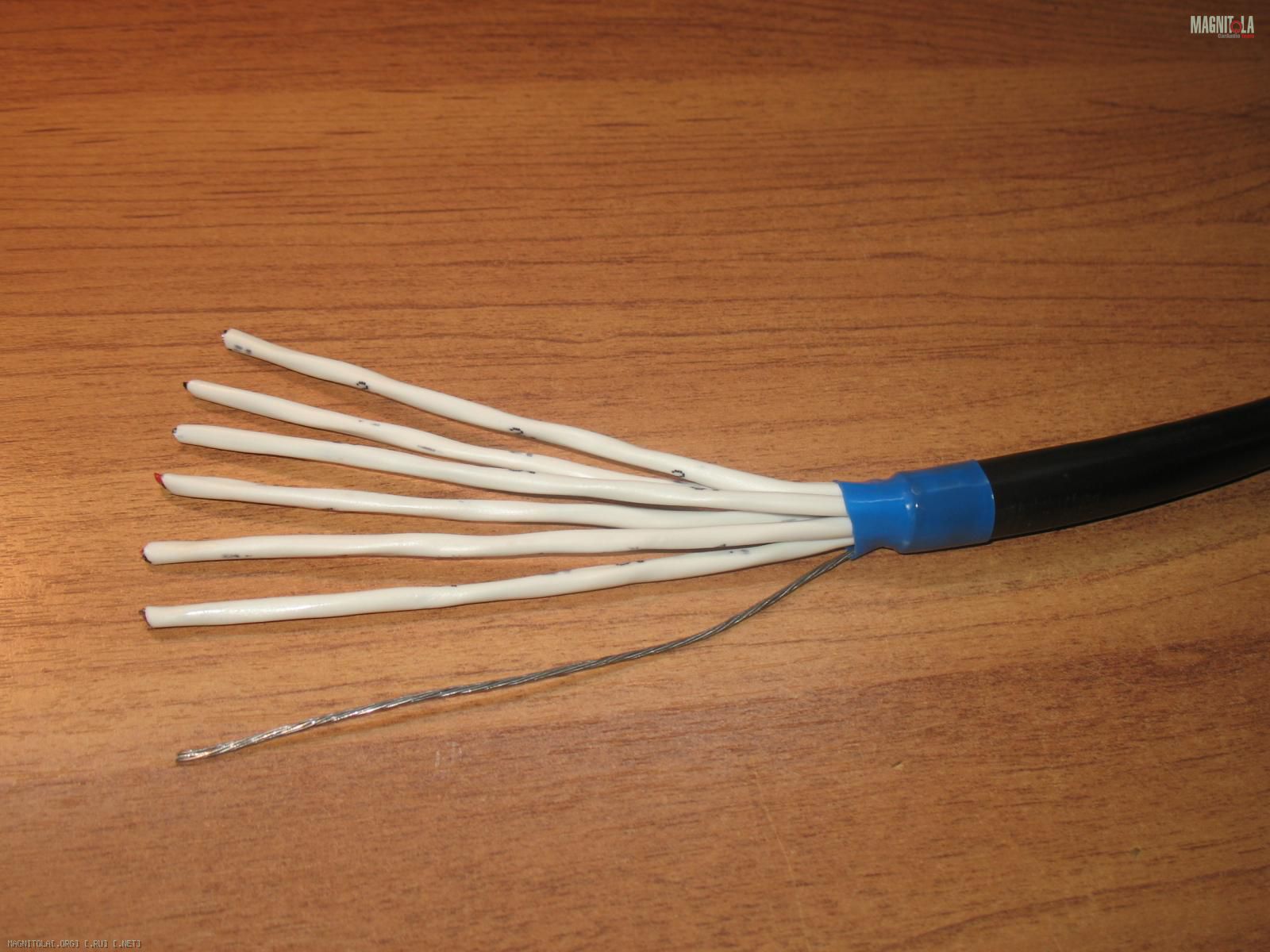

Конструкция:
Пары с многопроволочными медными лужеными жилами сечением 0,22 мм2 (7х0,20 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката черного цвета.
Моя фирменная направленная распайка:
Экран каждой витой пары припаиваеться только со стороны ГУ (напрвленность) + выведен стоковый проводник заземления общего экрана со стороны ГУ.
Варианты исполнения: 1-2, 2-2, 2-4, 4-4 RCA по длинам заказчика - а также мощный удобный вариант 6-6 RCA иего вариации!

ВНИМАНИЕ! Стальной провод со стороны ГУ - это вывод внешнего экрана - его необходимо заемлить на кузов вместе с корпусом ГУ в одну точку! Только так достигаеться наилучшая помехозащищенность!

Заказывая межблочный кабель ArtLine-PRO вы получаете:
1. Изделие из витой пары с медными лужеными гибкими проводниками.
2. Направленная распайка и супер защита от помех экраном витой пары и общим экраном кабеля (двойное экранирование).
3. RCA разъемы отличного качества + профессиональная аккуратная пайка.
4. В комплектацию каблей входит оплетка "змеиная кожа".

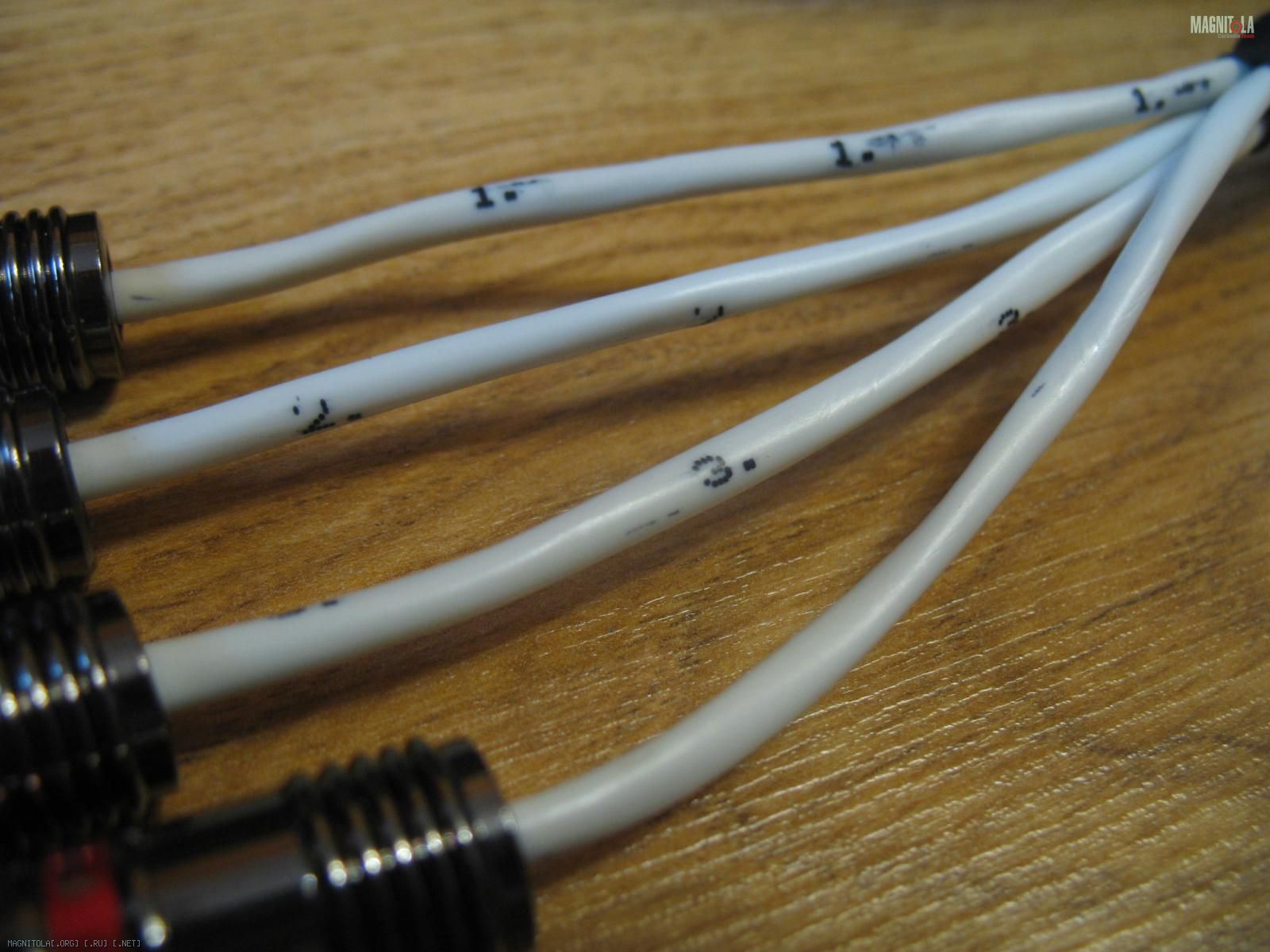

5. Удобная маркировка каждой витой пары цифрами от 1 до 6 (четные - красные, нечетные - синие RCA).
6. Финишная прозвонка кабелей и надежная упаковка.

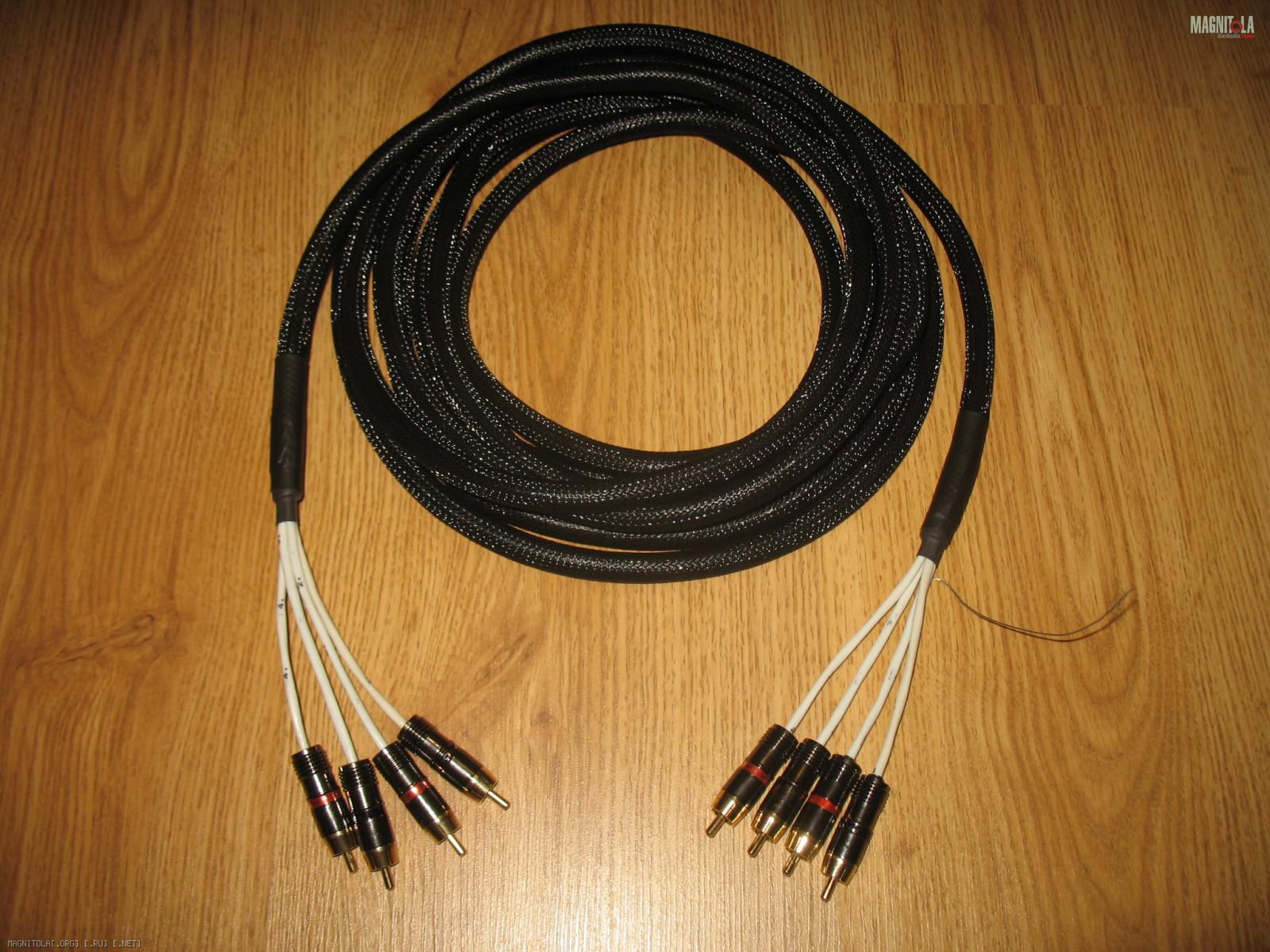

Вложение 461614Вложение 432214Вложение 432216Вложение 432220Вложение 483706Вложение 483708Вложение 526584Вложение 544980Вложение 544982Вложение 544984Вложение 544986

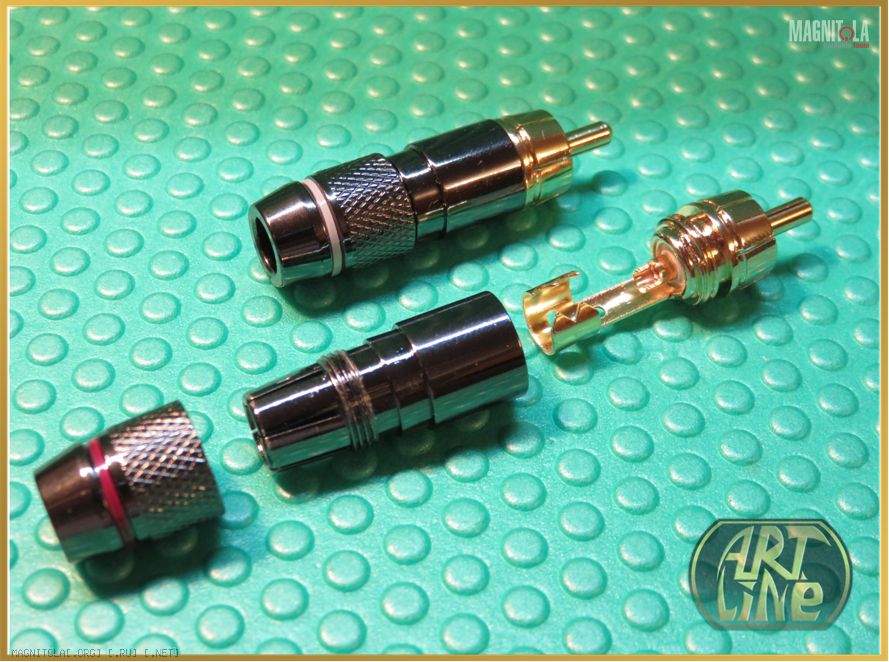

Применяються отличные RCA разъемы, на выбор нескольких типов:
Вложение 722004Вложение 662972Вложение 662974Вложение 894236Вложение 461620Вложение 461622
___________________________________________________________________________________________

АКУСТИЧЕСКАЯ ПРОВОДКА ArtLine:
На базе проводов ПВС 2х2,5 и ПВС 2х4 (а также ШВВП 2х2,5 и ШВВП 2х4) - распайка любых вариантов концевых заделок под любую акустику:
Вложение 384626Вложение 722000Вложение 384630

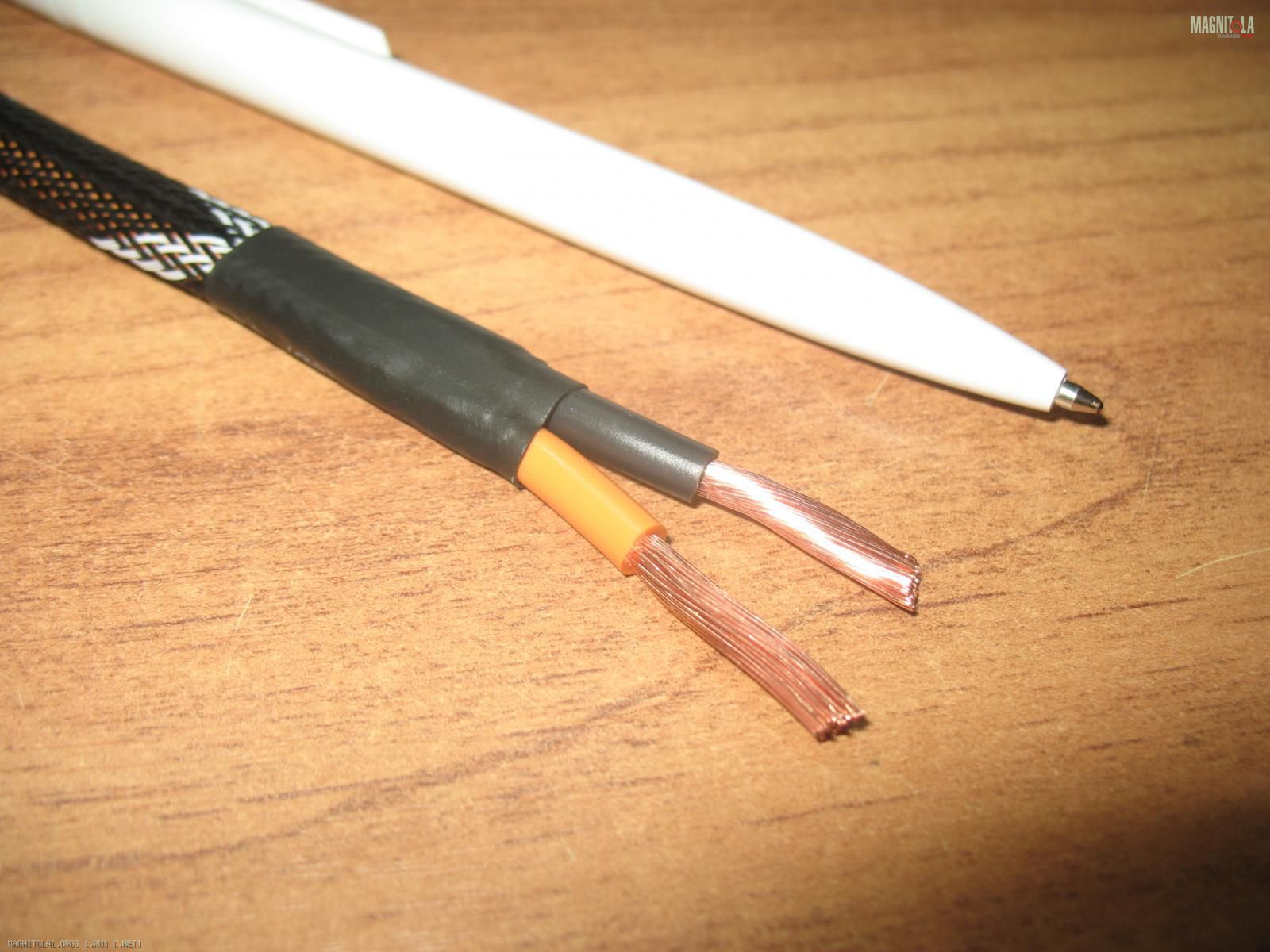

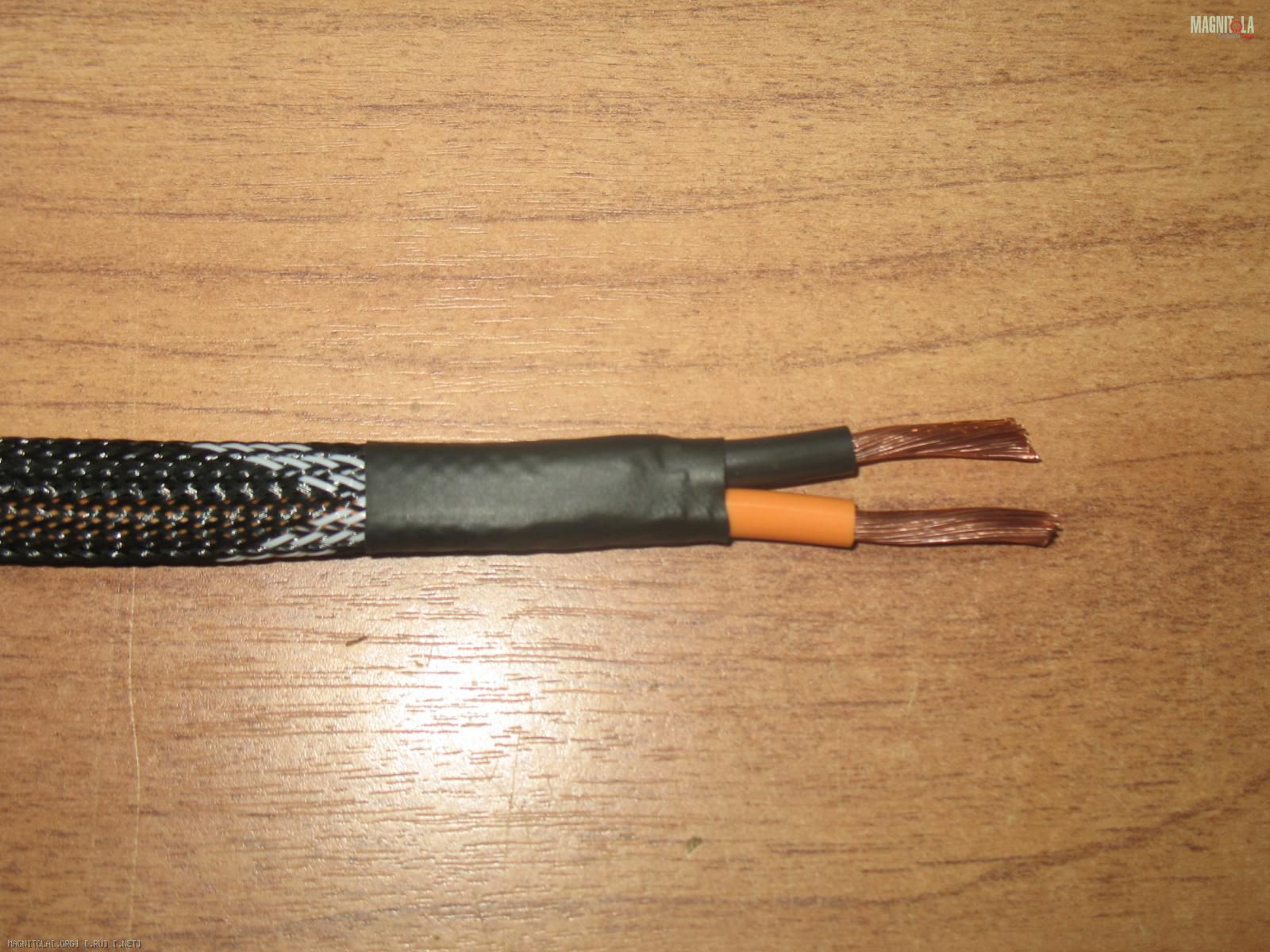

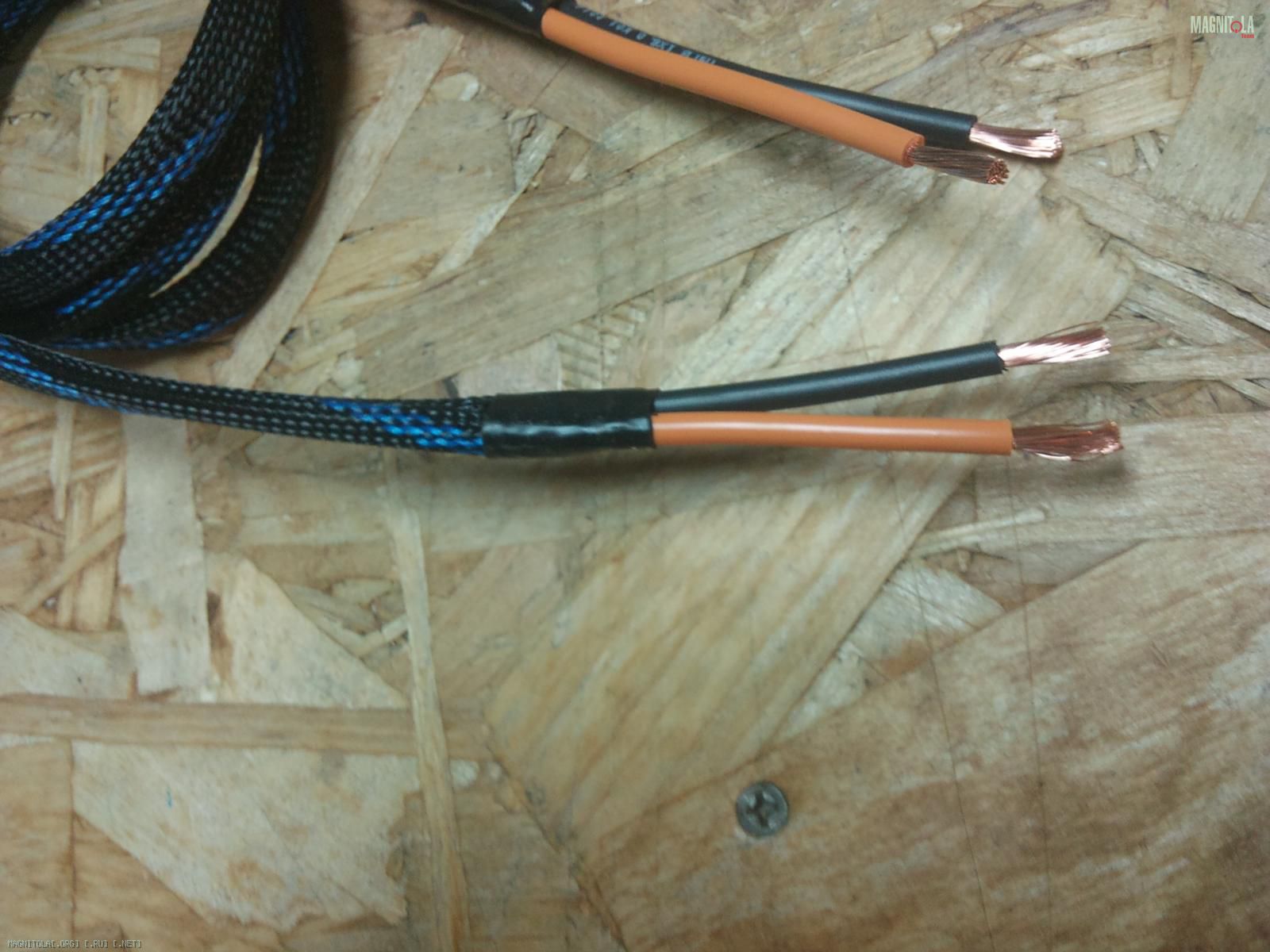

Супермощный акустический провод Artline 2х6 - для подключения сабвуферов - в змеиной коже:
Вложение 583120Вложение 583118Вложение 627822Вложение 627824

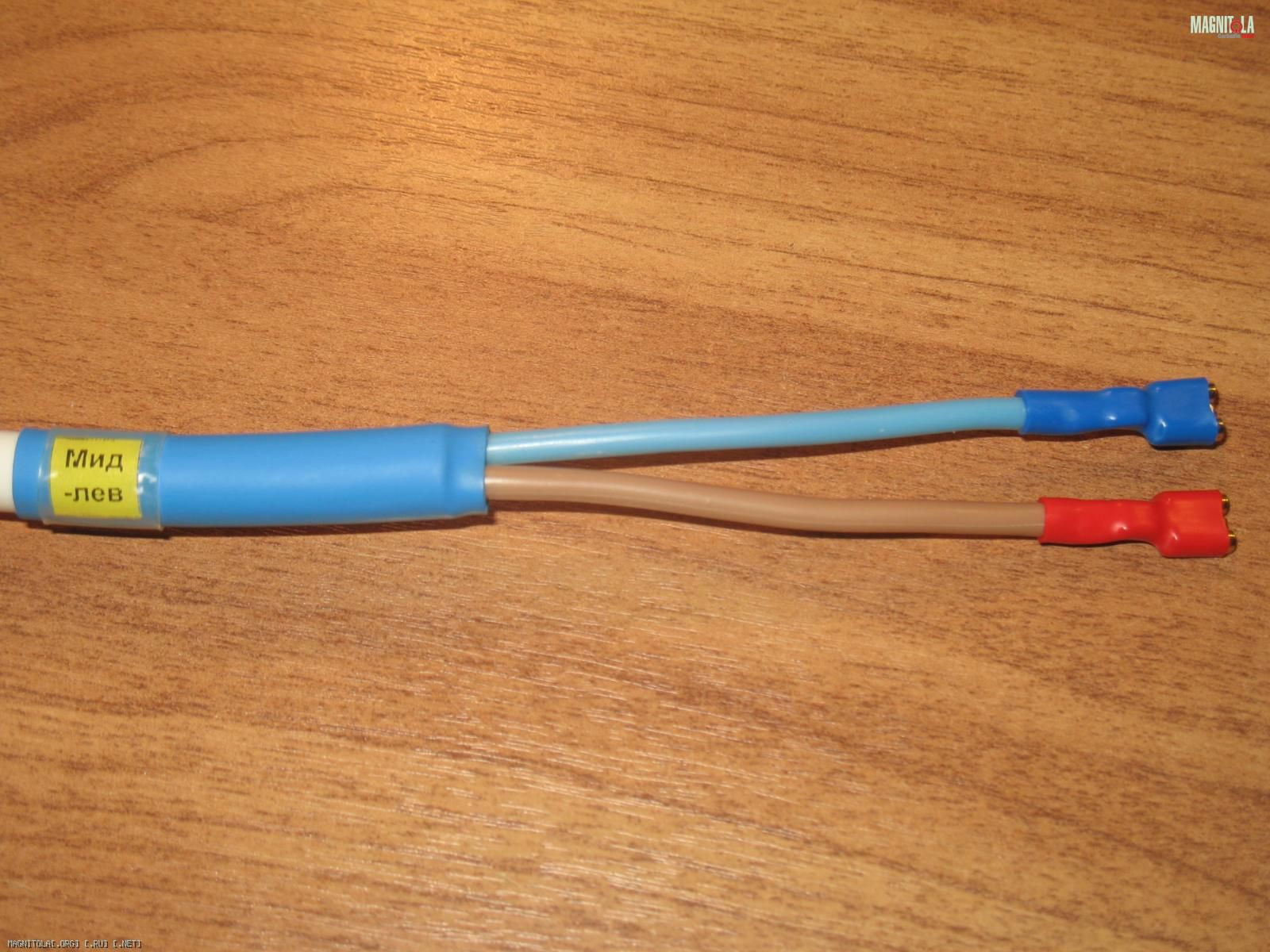

ВНИМАНИЕ! СТАНДАРТНЫЕ КОНЦЕВЫЕ ЗАДЕЛКИ:

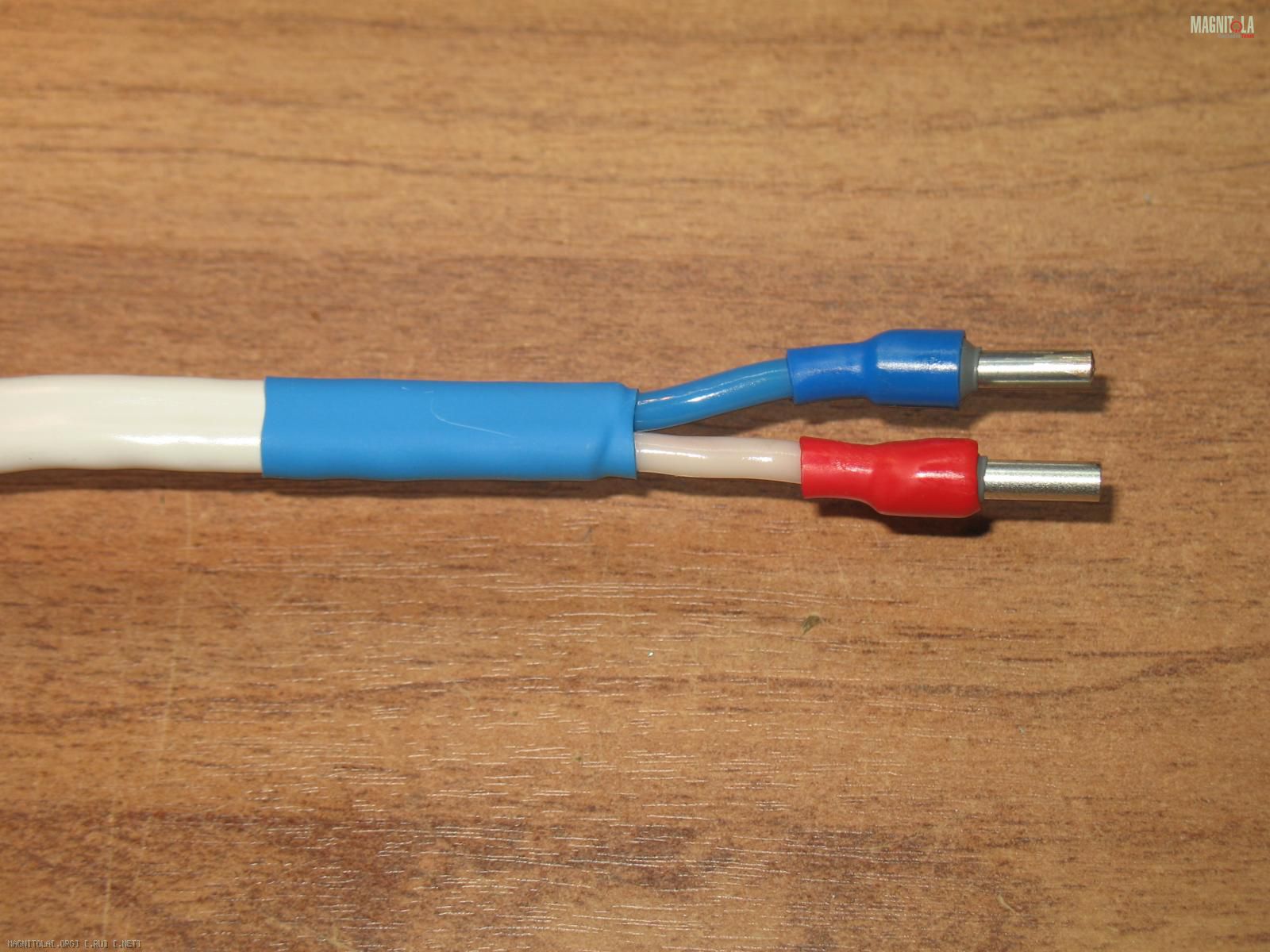

Вложение 623718-гильза; Вложение 623720-вилочка; Вложение 623722-"мама" лопатка (3,4 и 6мм).

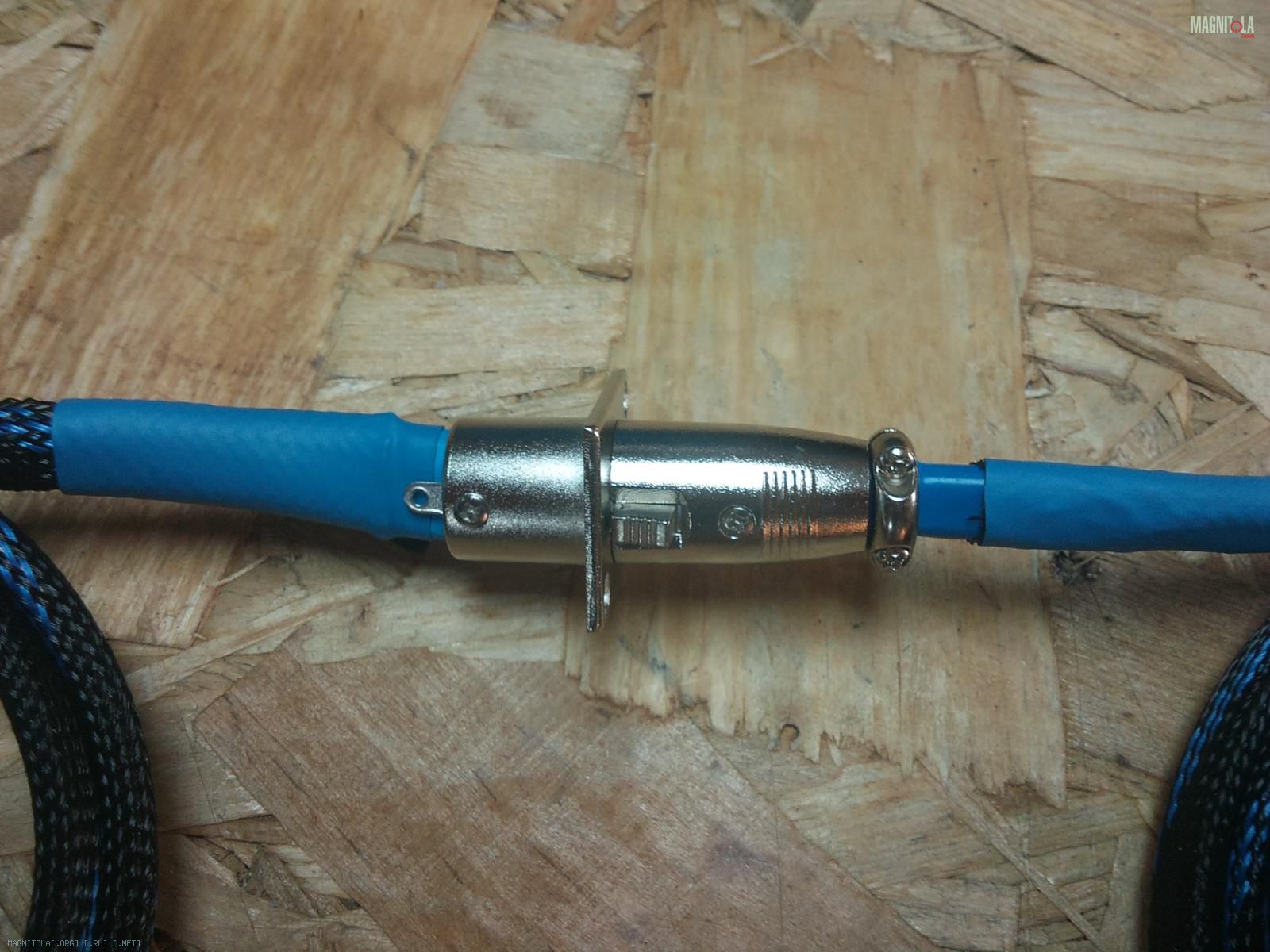

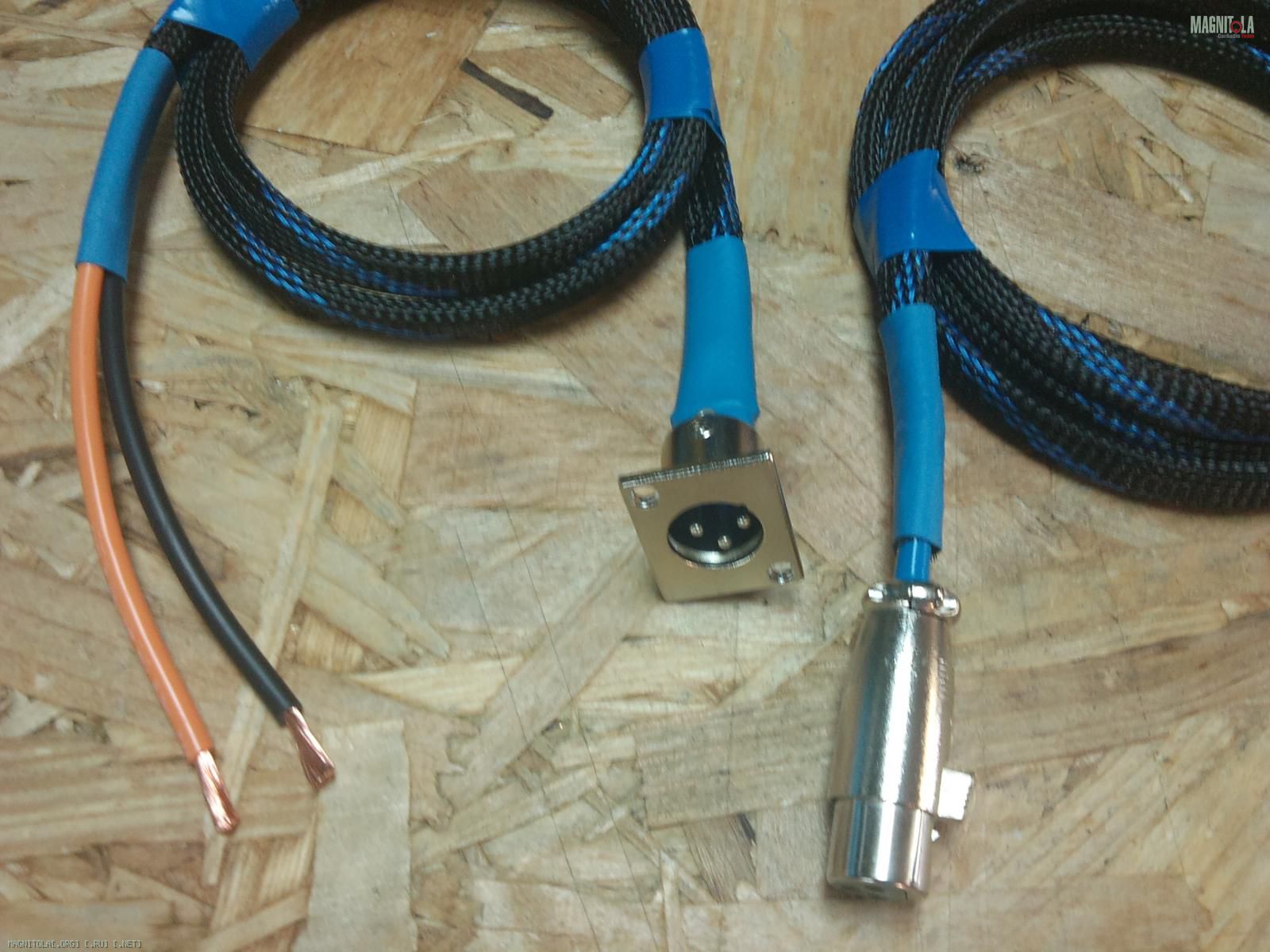

- а также - отличное решение для сабвуферных корпусов и не только - акустическое быстроразъемное соединение на базе микрофонной герметичной пары разъемов XLS:
Вложение 384632Вложение 384634Вложение 384636Вложение 627826Вложение 627828
НОВИНКА - БЫСТРОРАЗЪЕМНЫЕ СОЕДИНЕНИЯ НА БАЗЕ ЛЕГЕНДАРНЫХ SPEAKON
Вложение 849866Вложение 849868Вложение 849870

Индивидуальный подход и космическая скорость изготовления!

Внимание!!!
Всем заинтерисовавшимся - убедительная просьба почитать тему - ниже есть подробные обзоры устройств и отзывы об их работе, а также куча полезной информации. Вторая серия распределителей и новые силовые провода начинаються с более поздних постов.
По ценам - сразу в л.с!!! Прайс не просить!!! Не загромождайте пожалуйста тему!!!
По вопросам заказа - пишите в лс, оформеление заявки смотри ниже.
Варианты доставки: ПОЧТА, ТК Энергия (предпочтительно), ТК Деловые линии, ТК ПЭК, ТК СДЭК [/U]
Буду рад сотрудничать с Вами!

ПРОСЬБА УБЕДИТЕЛЬНАЯ - ВСЕ ЗАПРОСЫ ЦЕН - ТОЛЬКО В Л,С,!!!
В Н И М А Н И Е !!! Для облегчения процесса заказа и сокращения ненужной переписки в лс: просьба заказ делать по ниже приведенной форме (использовать ее в лс, скопировав), а также называть актуальные и правильные названия моделей устройств:
[/U]Силовая проводка:
Марка - сечение - плюс (или минус) - длина - наконечники (разделка под компрессионный зажим, вилочка)
Пример: "Artline-35 - плюс - 4,5 м - с одной стороны наконечник, с другой вилочка под усилитель"

Распределители:
Модель (смотри выше описание) - если плюсовой - номинал предохранителей (они входят в комплект).
Пример: "Распределитель П-1.3 (30+50+70А)"

Межблочные кабели:
Исполнение - длина - если 4-4 или 6-6 - на каком расстоянии в метрах разделать внешнюю изоляцию витых пар со стороны усилителей
Пример: "Artline-pro 4-4 - 5 м - разделка у усилителей 40 см"

Акустическая проводка:
Марка кабеля / сечение - длина - тип разъемов с обоих сторон (вилочки, гильзы, лужение, клемник)
Пример: "ПВС 2х2,5 - 5 м - со стороны уся - гильзы, к мидбассам - "мамы" лопатки 6 мм"

БЛАНК ЗАКАЗА (пример) - скачайте и пользуйтесь: Вложение 571492
Artline21@yandex.ru

...
Вложение 209091

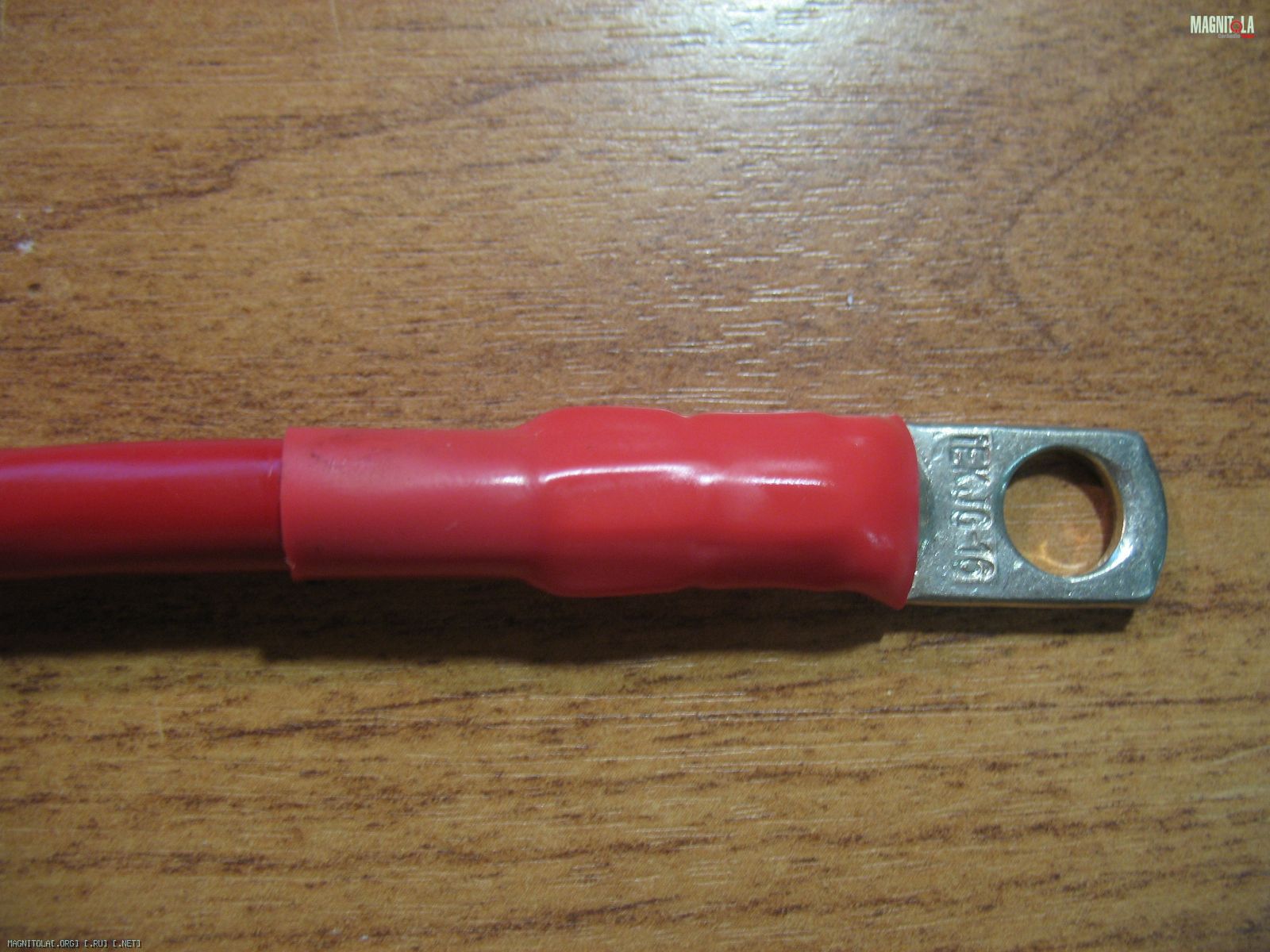

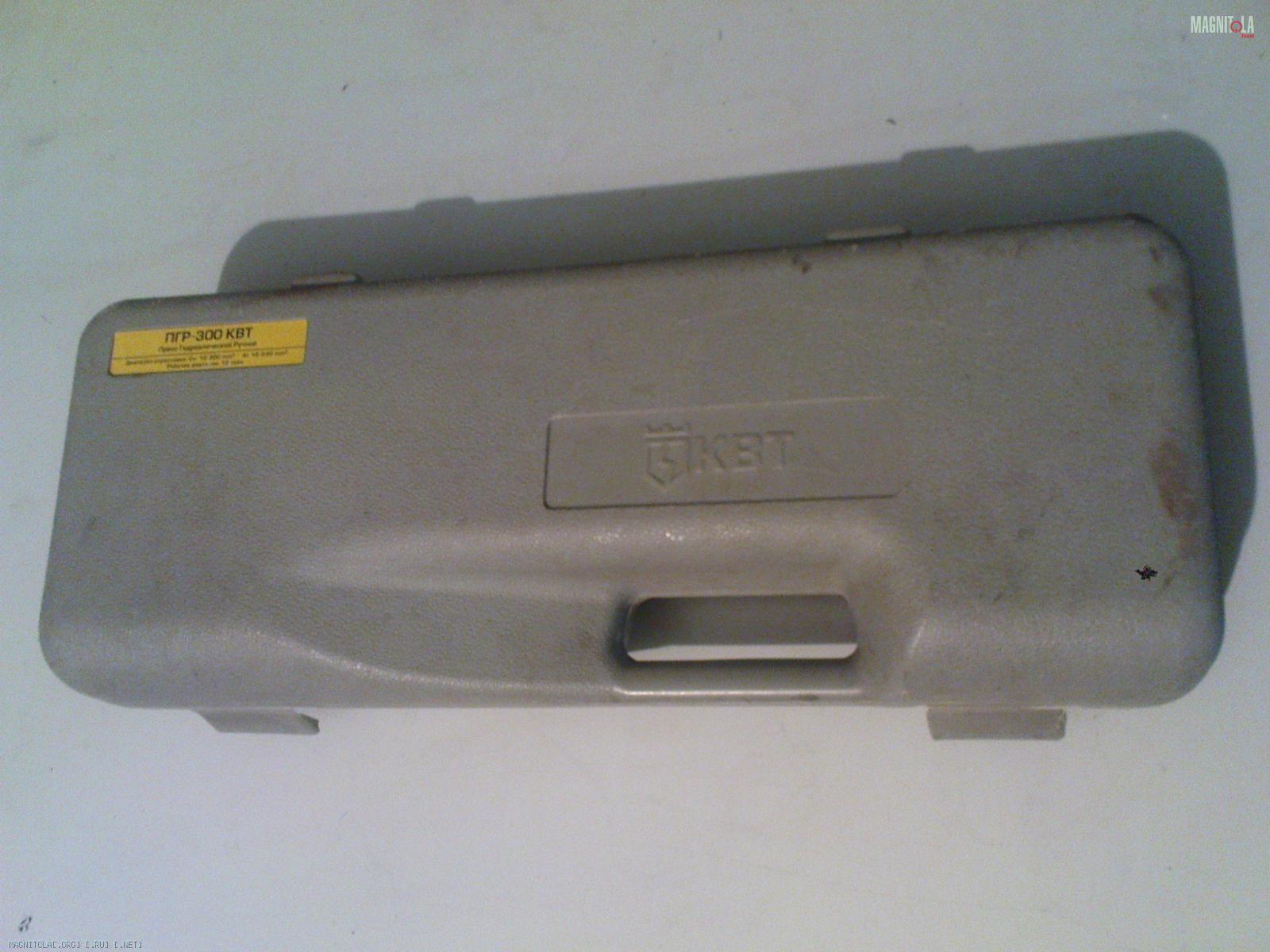

Опрессовка наконечников выполняется профессиональным инструментом - гидравлическим прессом ПГР-300 производства КВТ. На мой скромный1 взгляд - один из лучших образцов подобного инструмента. Обеспечивает гексагональный (шестиугольный) обжим наконечников.
Вложение 218780Вложение 218784Вложение 218788Вложение 218792

...

Внимание! Ограниченное предложение!

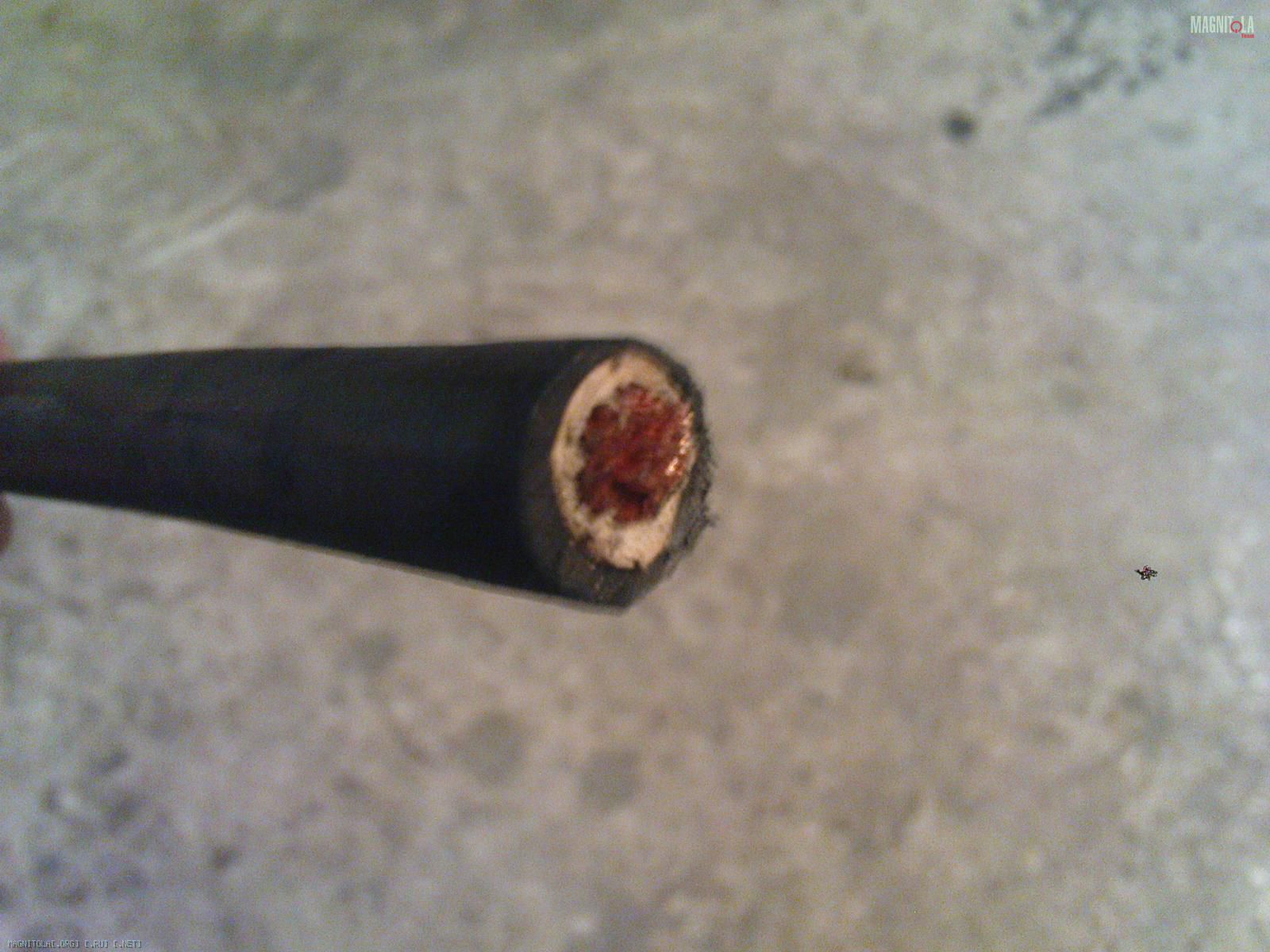

Есть возможность изготовления кабелей питания системы по образу поста #1 - из КГ-35 в двойной изоляции! Очень редкий тип кабеля попадается в продаже не часто! Идеальный вариант - если место позволяет - для прокладки в авто! Лучше защиты от агрессивных сред просто не придумать - советская мощь на службе автозвука. Толще (в диаметре) стандартного КГ-35 на величину светлой дополнительной подложки-изоляции (видно на фото). Уникальная цена на тех же условиях что в #1 посте - 150 руб/метр.
Вложение 221440Вложение 221442

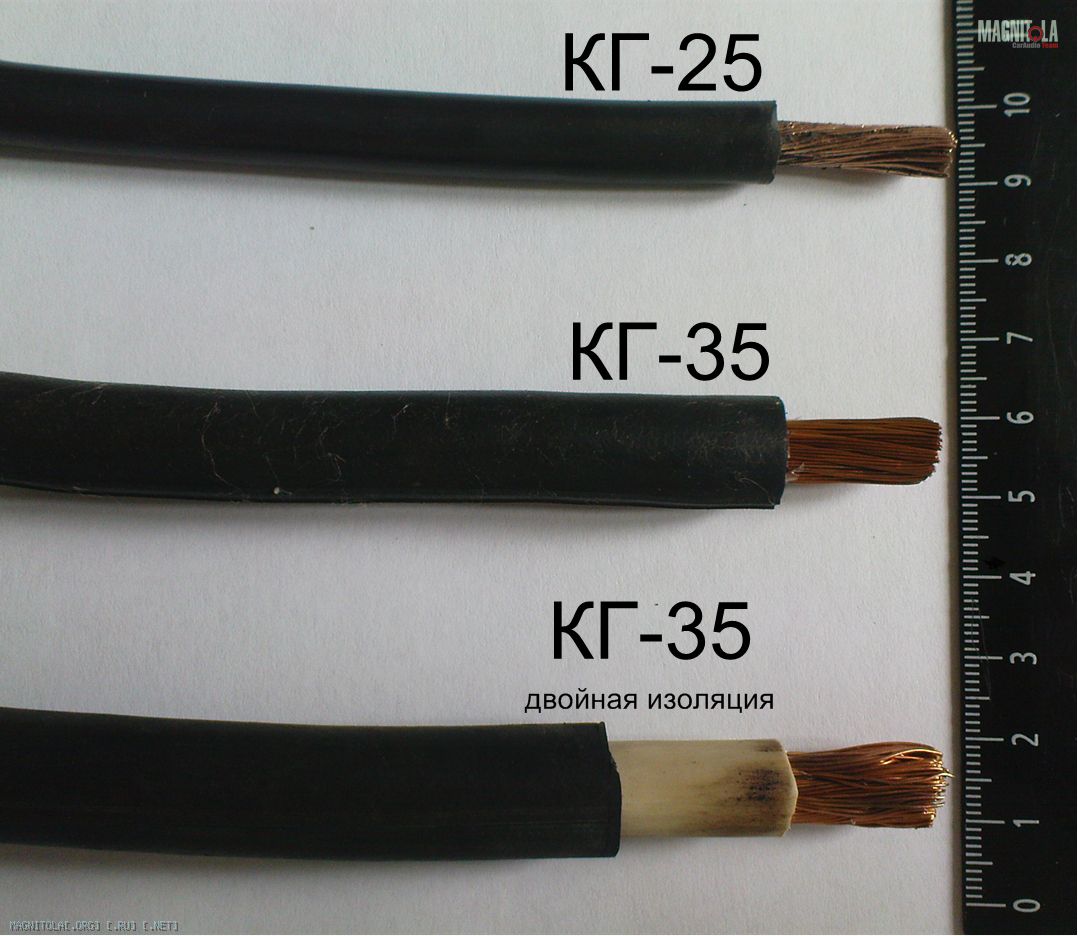

Метрика кабелей:
Вложение 222174Вложение 222172

Все пришло, сами провода, обжим все отлично! Но я бы все таки подумал насчет доставки другими ТК, почта России - это совсем для тех у кого много времени, Мало того что 10 дней почти шли, так еще и забрать - это надо иметь супер выдержку и много игр в телефоне. А так автору +1.

Добрый день , а 2 кусочка 35 по 10-15 метров обжаты с 2 сторон есть? И подскажите посадочный диаметр клеммы.


Спасибо

Все получил отлично.

Цитата:

---

Сообщение от ArtLine

vad.inhell, ответил в лс

---

все получил, все отлично! спасибо огромное

...

качество - супер
цена - подарок
продавец/изготовитель - добрейшей души человек

ребят, реально рекомендую! - очень доволен


ps аппппп оч хорошему человеку :)

vad.inhell, спасибо Вадим! Приятно!
Ты это... заходи... если что!:-)

Цитата:

---

Сообщение от vad.inhell

качество - супер
цена - подарок
продавец/изготовитель - добрейшей души человек

ребят, реально рекомендую! - очень доволен


ps аппппп оч хорошему человеку :)

---

знаем,знаем, поэтому и рекомендуем!!!

спасибо за подсказки, советы и хорошую работу, присоединюсь ко всем вышеизложенным хвалебным отзывам, приятно иметь дело с такими людьми. Заказ получил.

Хороший продавец.

спасибо большое за консультацию!
Человек знает свое дело. Рекомендую!

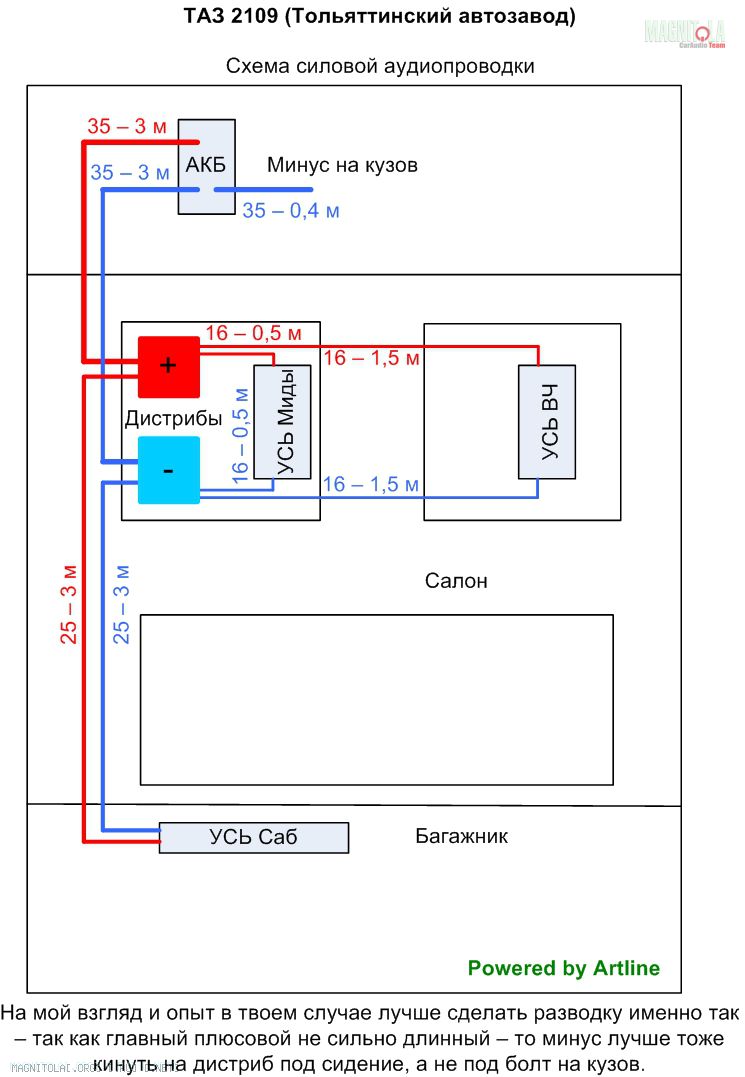

Один хороший человек попросил разработать силовую схему питания ТАЗ 2109. Вот сюда решил выложить может кому полезно будет. Да и покритиковать можно. Система с 3-мя усилителями - 2 под сидениями и один на саб в багажнике.
Вложение 298368

Внимание новинки!

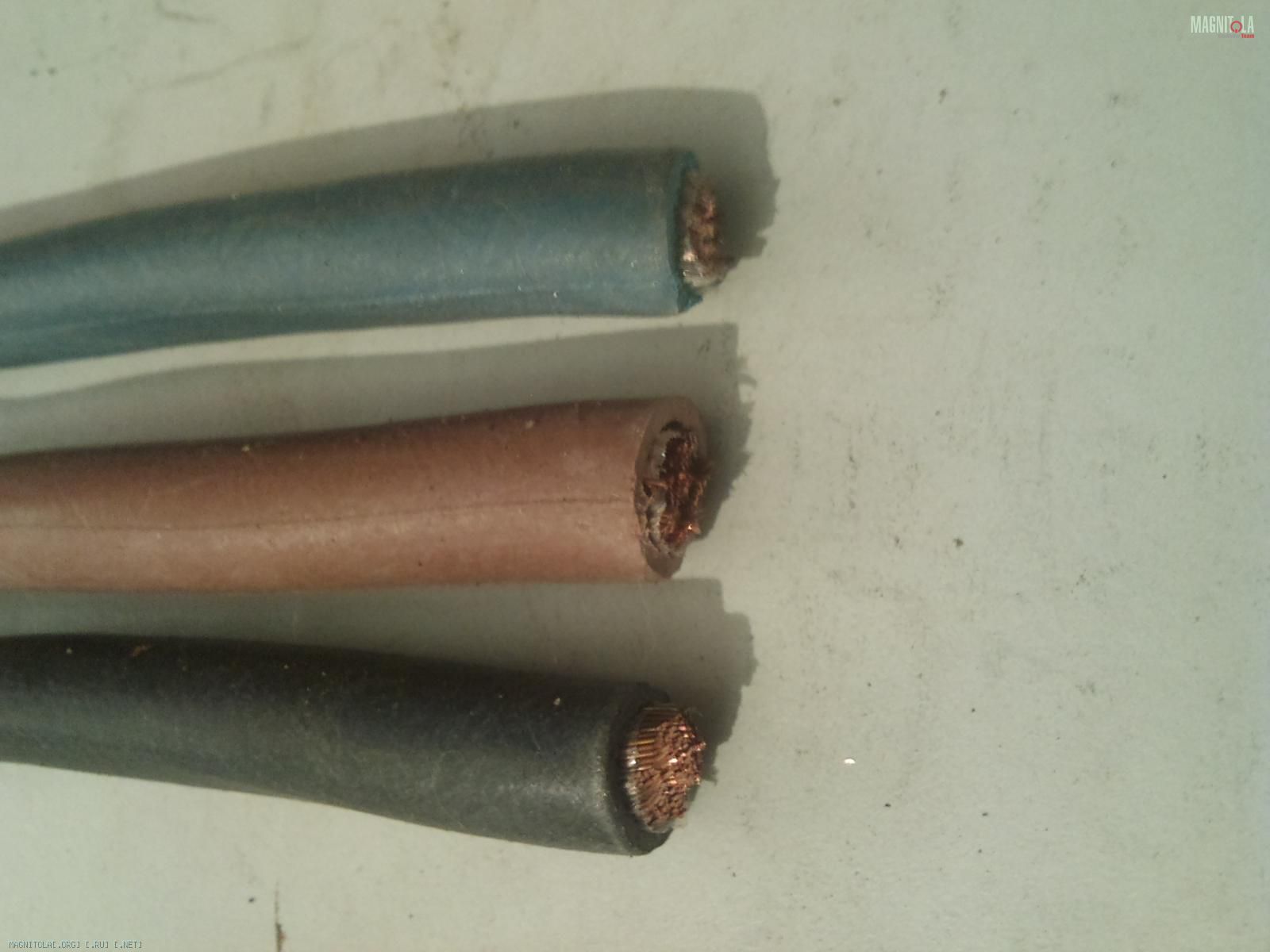

Появились след виды кабелей:

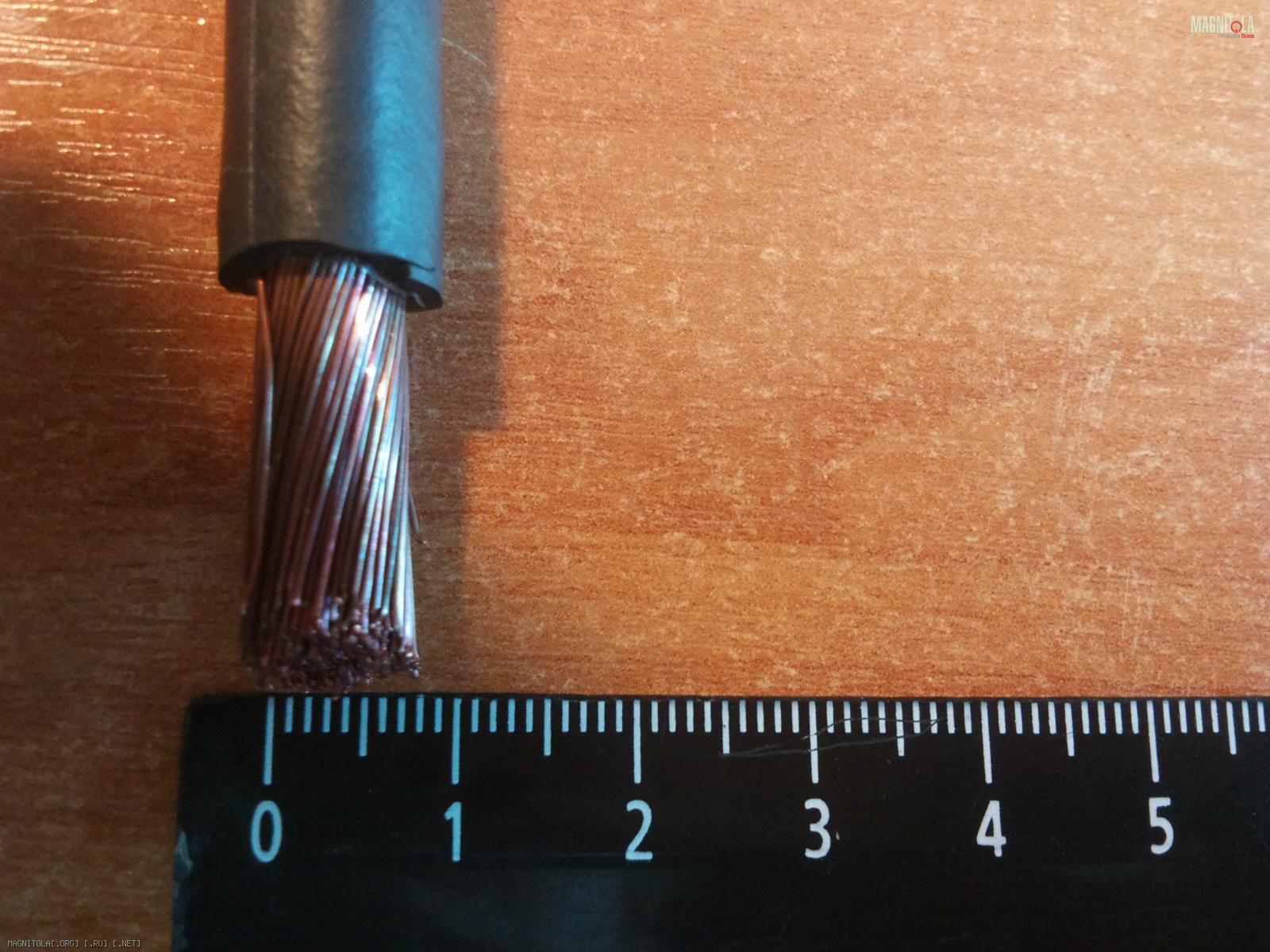

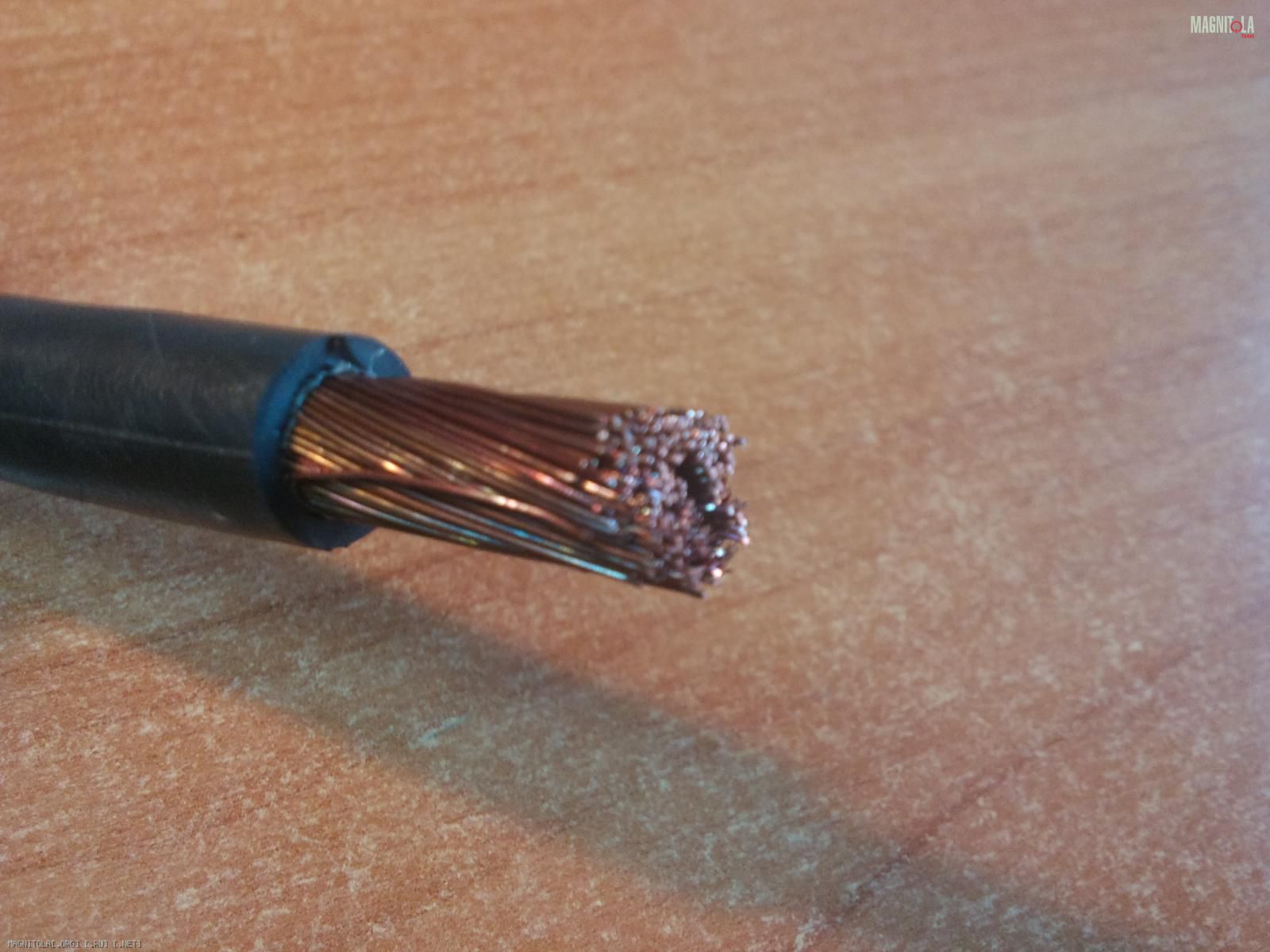

КГ-35 повышенной гибкости (150 руб/метр) - наиболее подходящий вариант для прокладки в авто. Более тонкая изоляция "честной советской" медной жилы придает кабелю отличные свойства прокладки. Все это не в ущерб безопасности - изоляция и так составляет 2 мм резины по кругу. Внимание - цвета изоляции: черный, коричнево-красный, синий. Метрика и общий вид на фото ниже:
Вложение 299694Вложение 299696Вложение 299698Вложение 299700

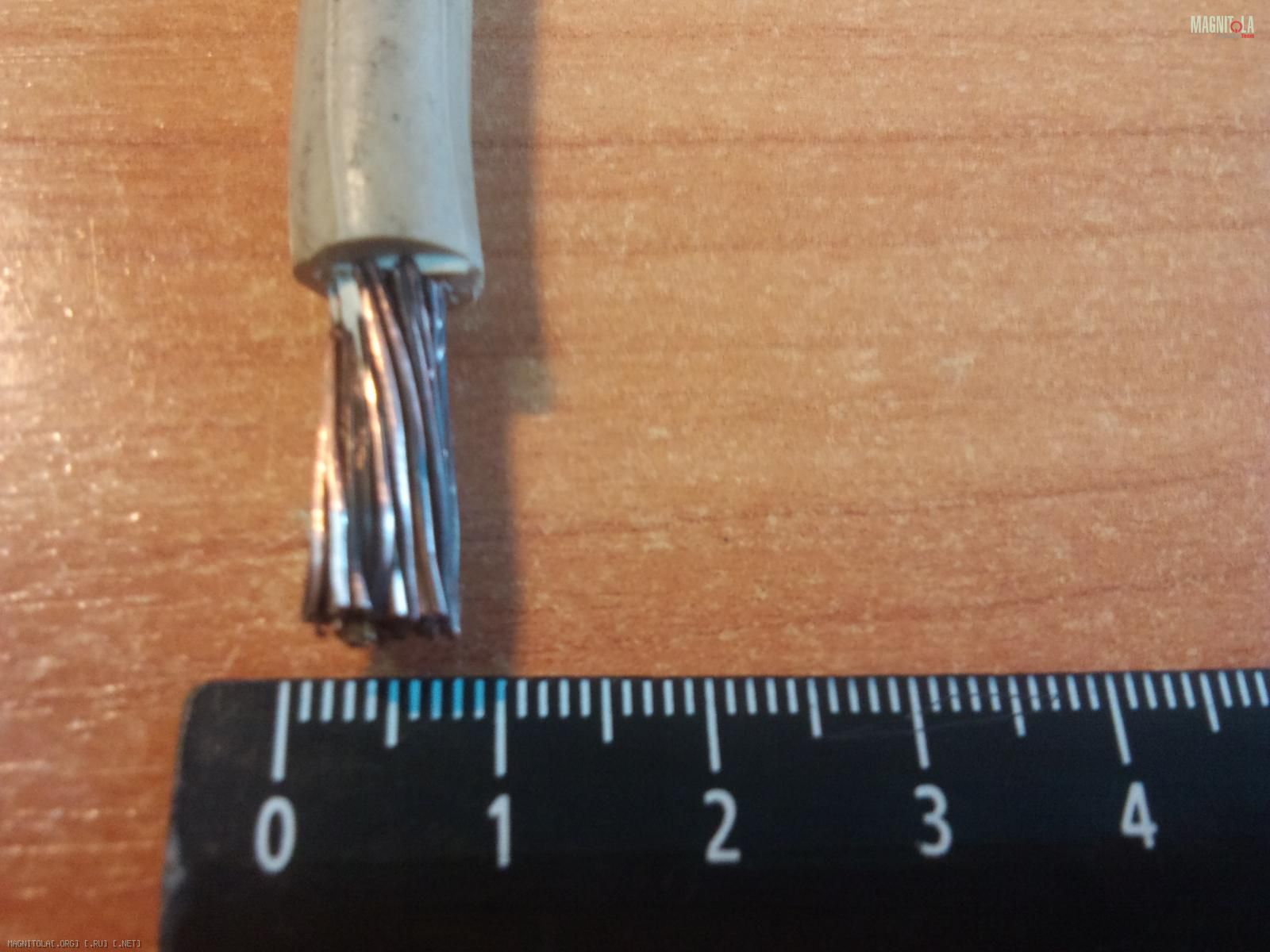

КГ-16 повышенной гибкости (80 руб/метр). Теже свойства что и описаны выше. Цвета изоляции бежевый и черный.
Вложение 299702Вложение 299704

Также в наличии: КГ-10 (60 руб/метр), КГ-35 в двойной изоляции (170 руб/метр), КГ-35 стандартный (150 руб/метр).

Все ранее оговоренные бонусы в силе - профессиональная опрессовка наконечников + электротехнический бокс для преда или автомата в подарок!

Буду рад сотрудничать с Вами!

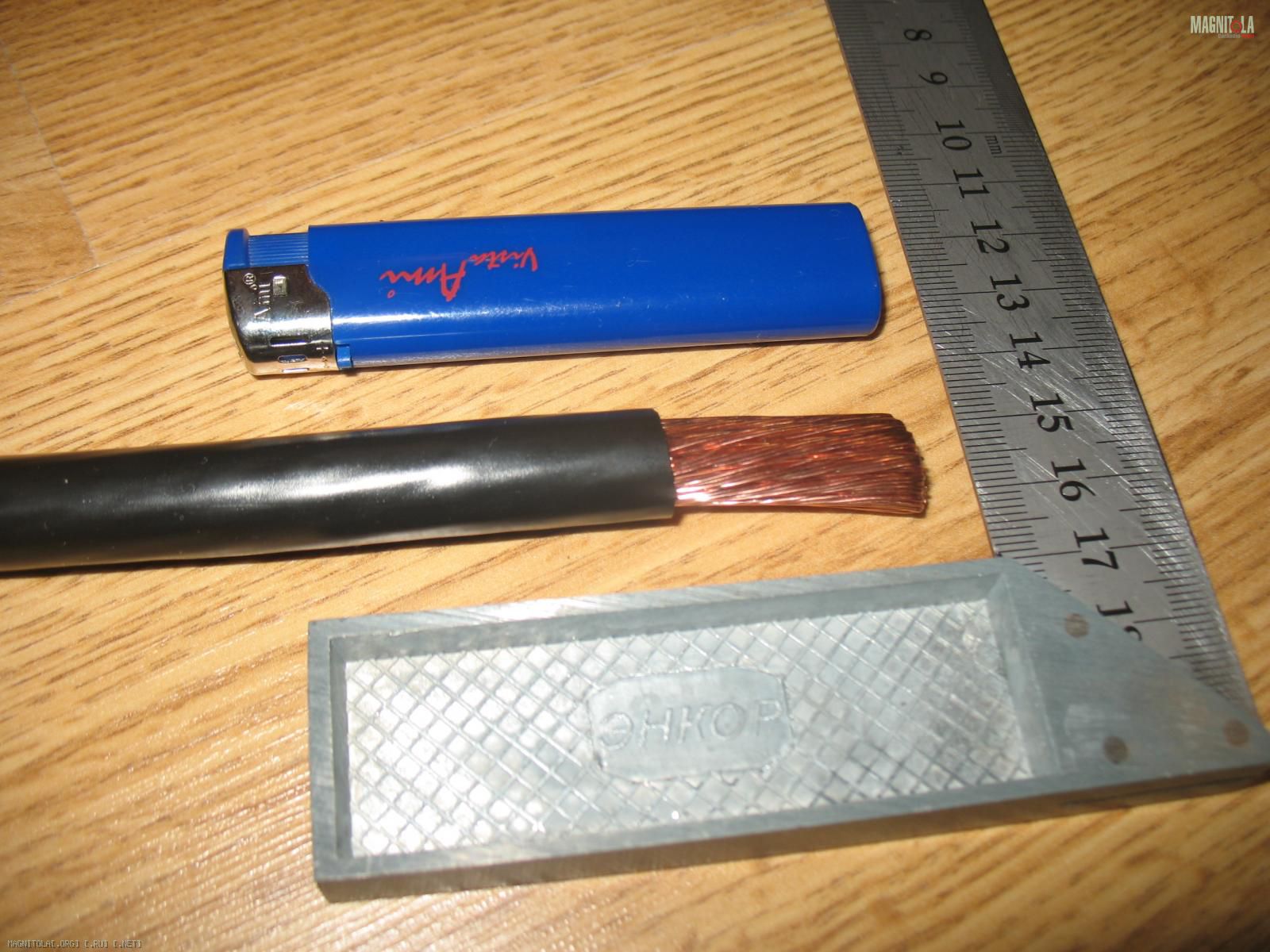

Как известно, медь провода КГ боиться окисления на открытом воздухе (темнеет). Поэтому после снятия изоляции - рекомендуеться сразу опрессовывать наконечник или зажимать провод в ответный контакт. Также можно применять токопроводящую пасту.
Еще одним способом защитить "голый" проводник КГ от окисления являеться - лужение.

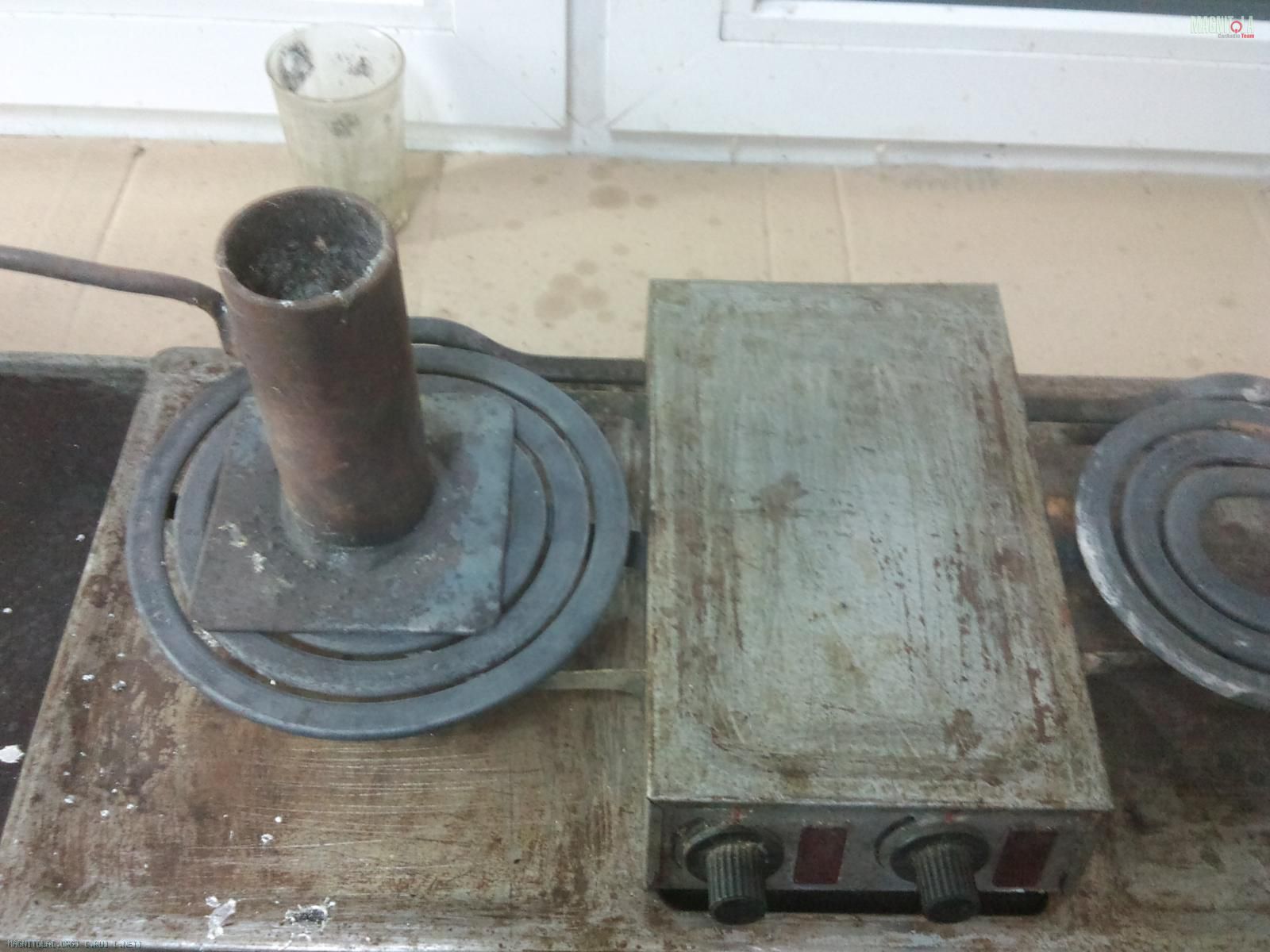

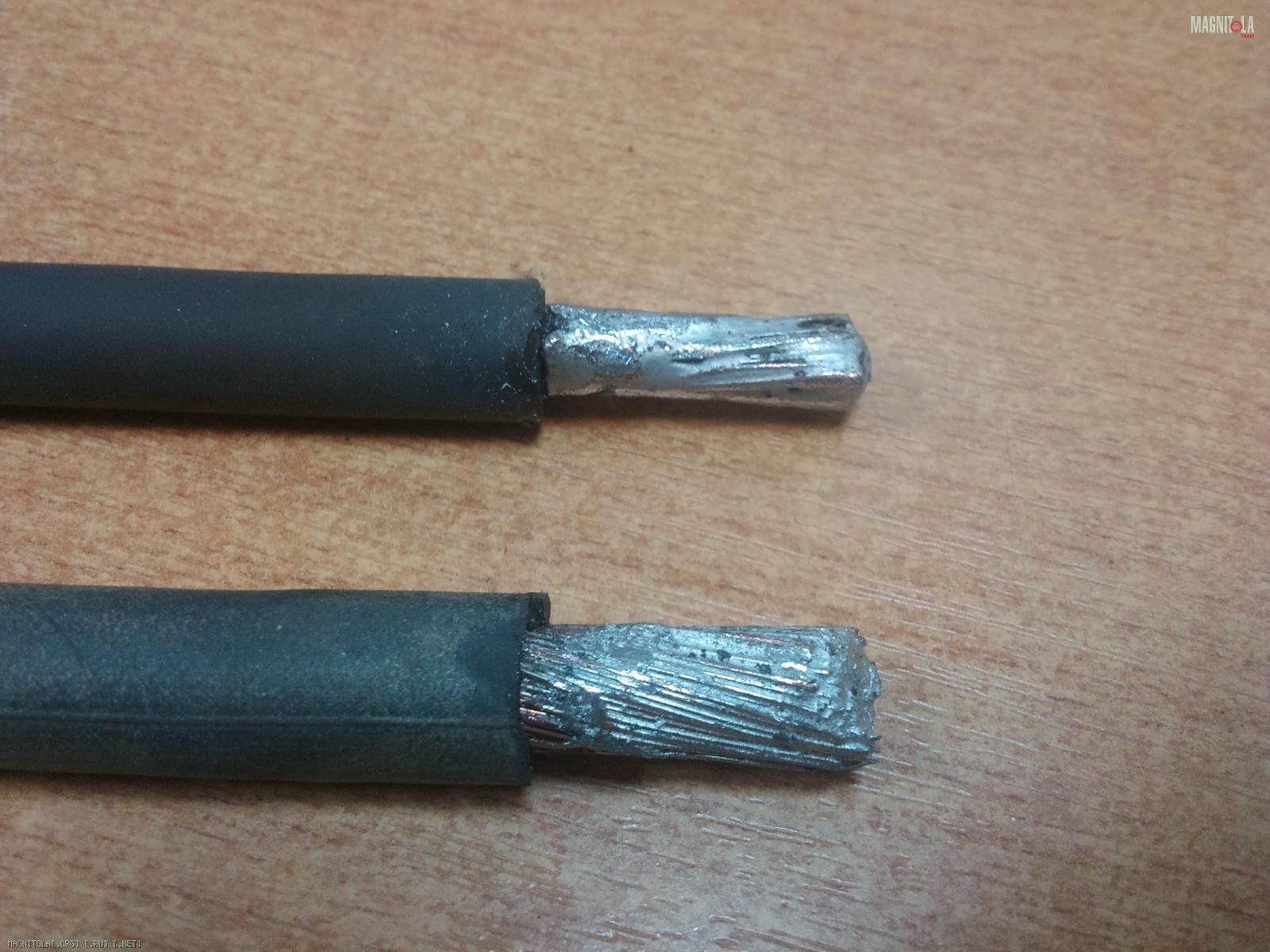

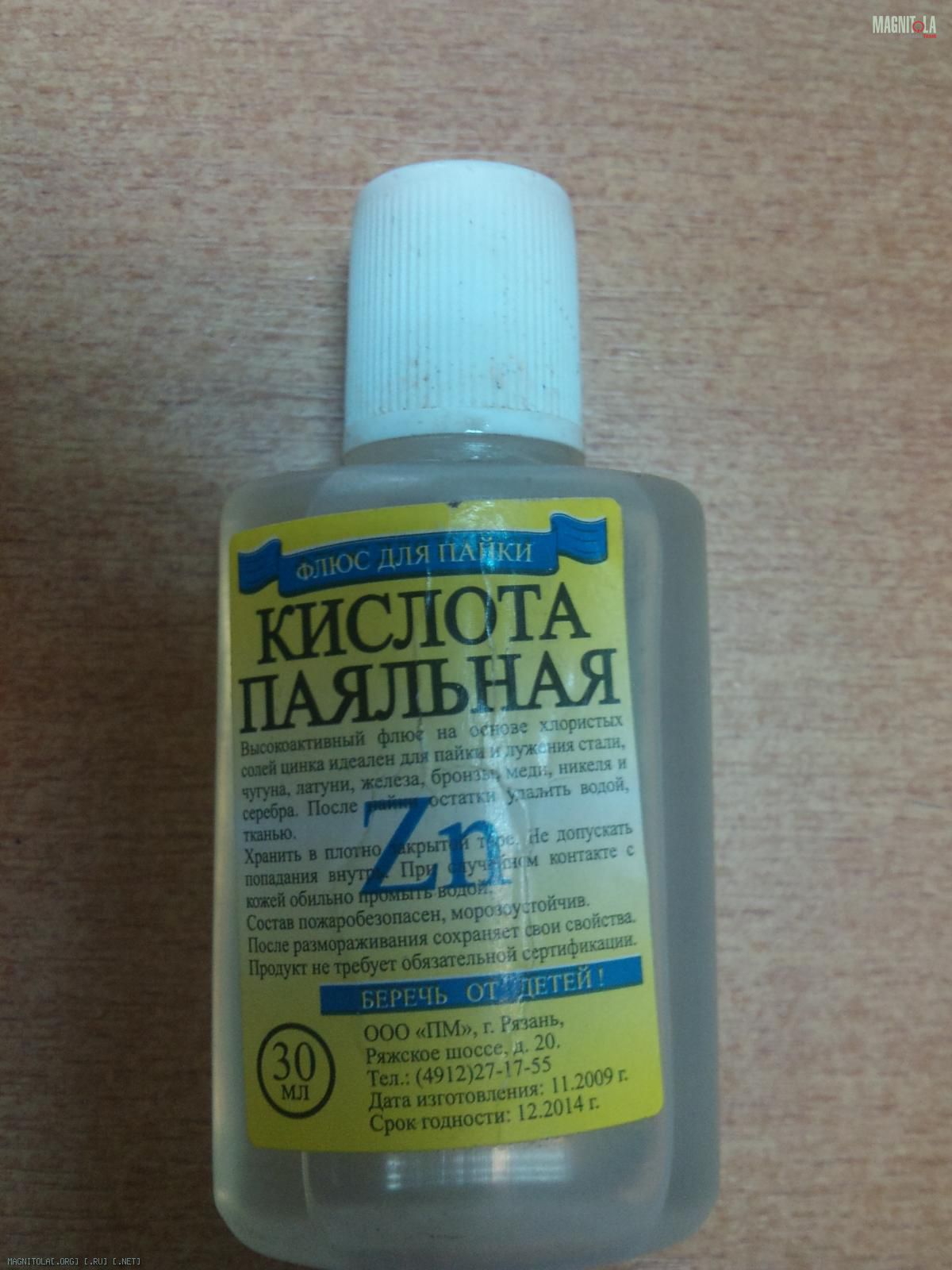

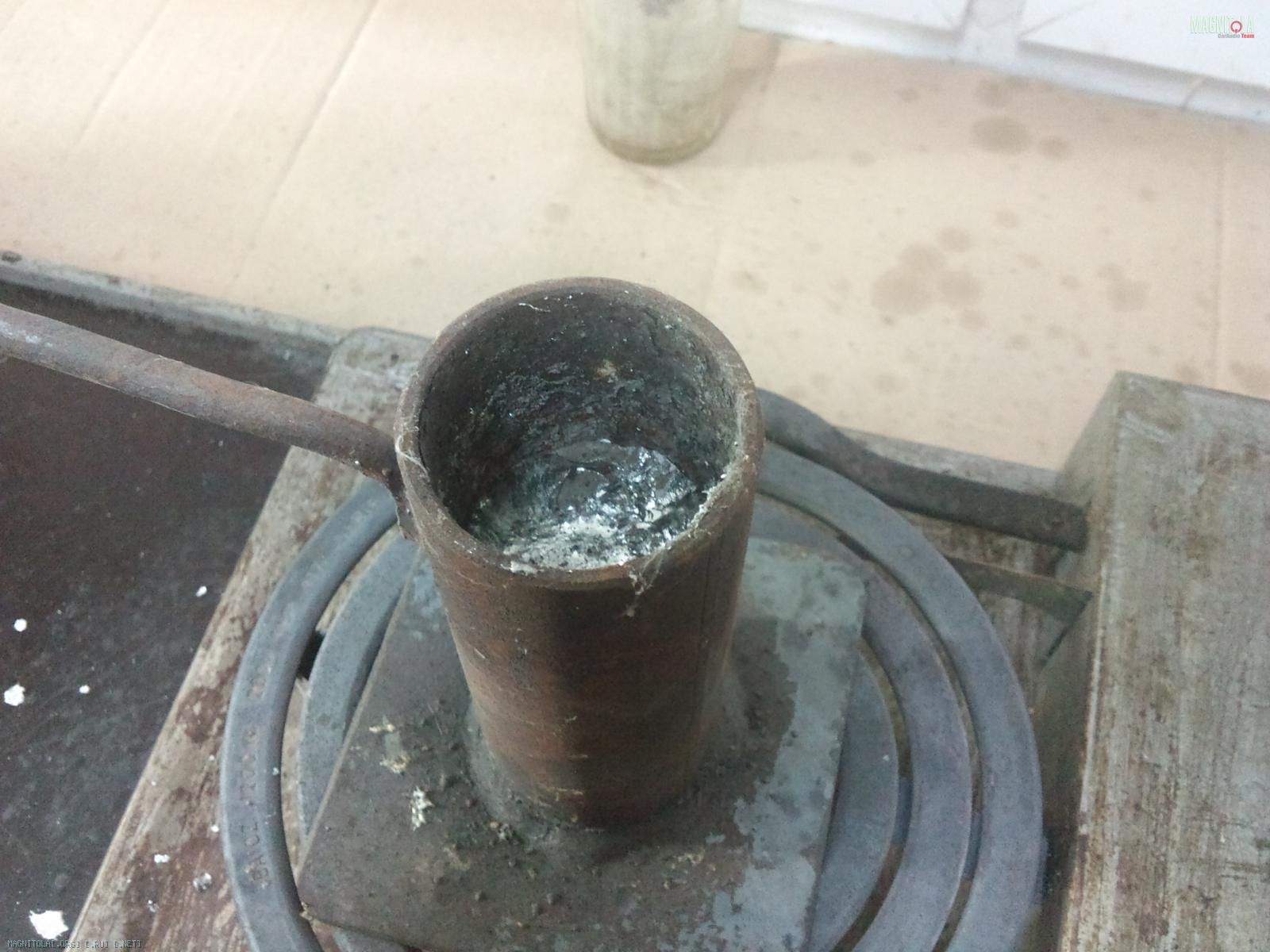

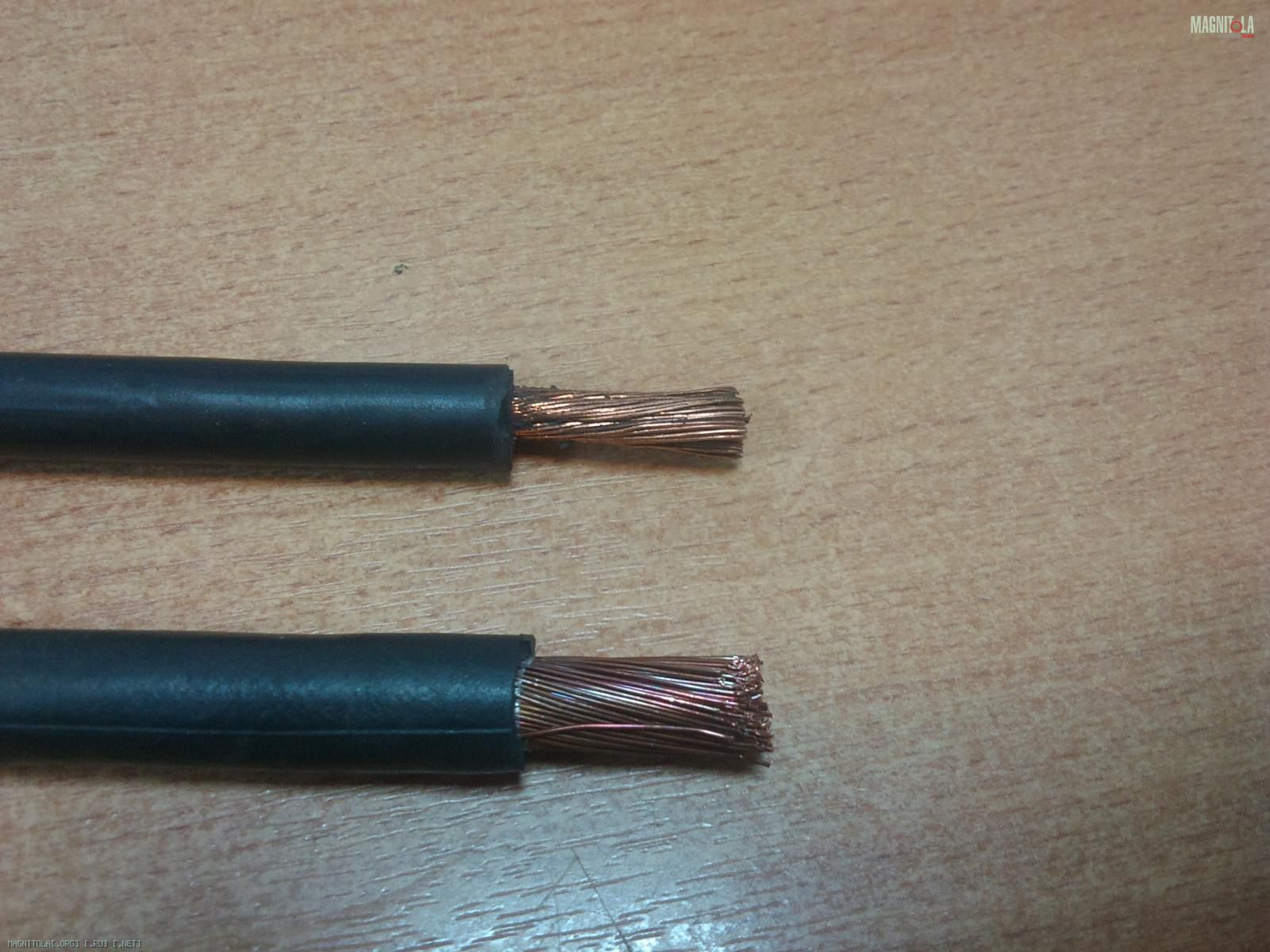

Ниже показан процесс облужения КГ-35 и КГ-16 в тигеле с расплавленным оловом. После облужения конец проводника становится монолитно-жестким - и удобным для затяжки в компрессионном зажиме усилителя или дистрибьютора. Для окончательного окультуривания концевой заделки далее можно использовать термоусадочную трубку.
Хочу отметить, что такое присоединение, а не использование дешевых концевых гильз-втулочек из непонятного металла - обладает куда более правильными характеристиками переходного сопротивления и стойкости во времени.

Вложение 300108Вложение 300110Вложение 300112Вложение 300114Вложение 300116

Всем желающим предлагаеться как отдельная опция.

спасибо. Нужная информация...

По специальному заказу, обговорив все детали и померив рулеткой все расстояния - был изготовлен комплект проводки для подключения 4-х канального усилителя для одного из наших форумчан. Система ГУ-усилитель-компонентный фронт с кроссоверами - саб.
ПОЛНОСТЬЮ ручная работа была выполнена ПОЛНОСТЬЮ на ОТЕЧЕСТВЕННЫХ компонентах, кроме клемм "вилочек" и французского сырья для межблочника - представляющего собой 4 витых пары в экране из майларовой фольги каждая и в общей изоляции. В итоге получился четырех канальный межблок. Силовая часть комплекта - на КГ-25 (ГЕРОС-КАБЕЛЬ 1995 года - почти честный советский). Все акустические провода - ПВС 2х2,5 мм2. Все провода оснащены необходимыми клемами и разъемами - все наконечники силы гексагонально опрессованы, все вилочки и RCA надежно пропаяны. Все провода промаркированы бирками под прозрачной термоусадкой!

Название комплекта видиться - "На зло буржуям!" :-)

В состав вошли:
"-" от акб на кузов - КГ-25 - 0,4 м,
"-" от усилителя на кузов - КГ-25 - 1,4 м,
"+" от акб до усилителя - КГ-25 - 5 м,

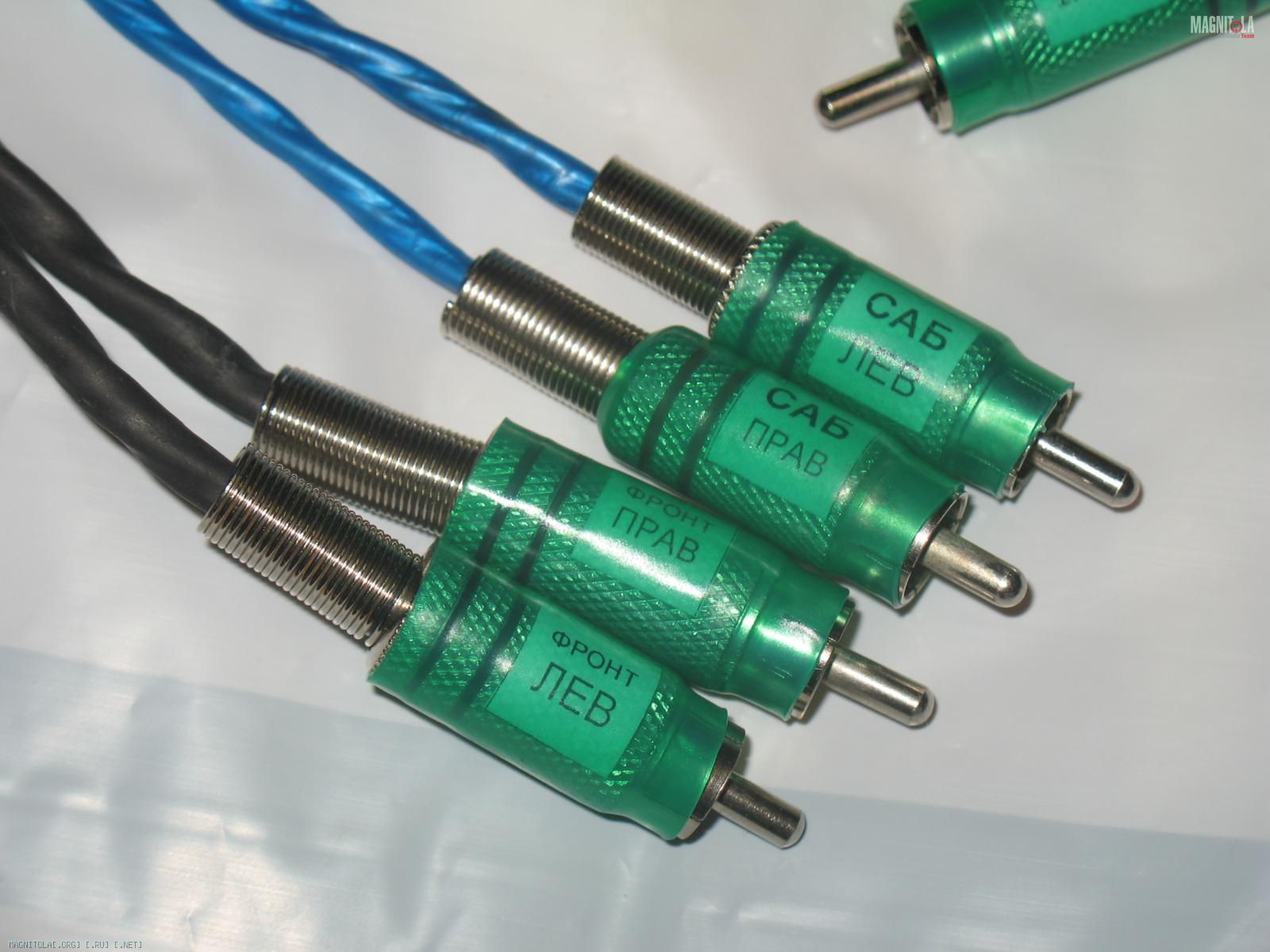

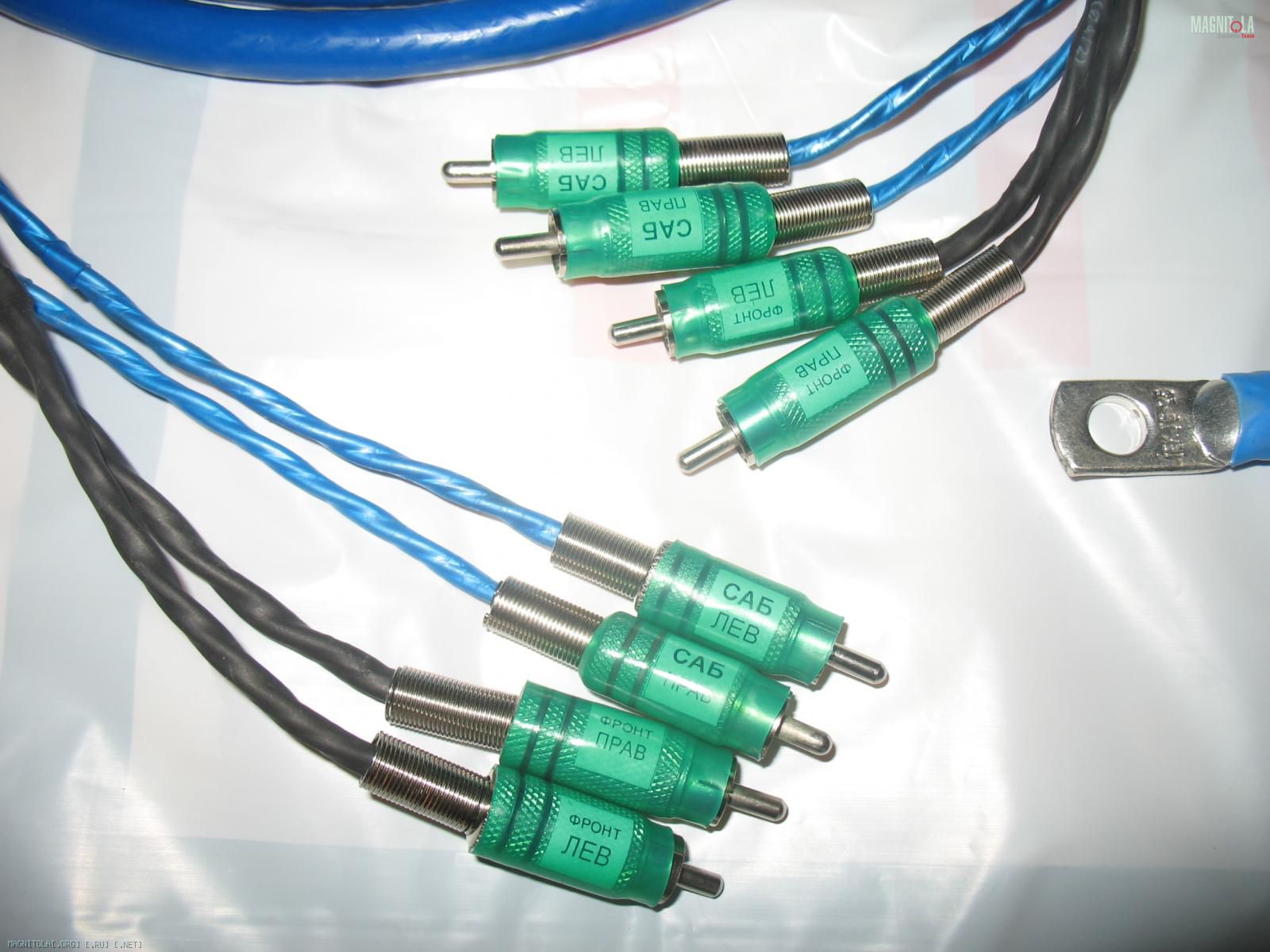

межблочник 4-х канальный (4 витых пары, экран припаян со стороны ГУ) - 5 м,
акустический провод от усилителя на саб - ПВС 2х2,5 мм2 - 1,4 м,
акустический провод от усилителя на кросс левого фронта - ПВС 2х2,5 мм2 - 7м,
акустический провод от усилителя на кросс правого фронта - ПВС 2х2,5 мм2 - 4,5м.
Вложение 302576Вложение 302584Вложение 302578Вложение 302586Вложение 302580Вложение 302582 Вложение 302588
В итоге считаю, что получилось очень даже не плохо и по надежности во многом даст фору "китайским китам".
По всем вопросам вэлкам в л.с.

ArtLine, отличное исполнение! Боюсь я так аккуратно не сделаю...:pardon:

...

привет,супер комплект напиши в личку стоимость ,у меня правда будут другие размеры межблока и длина акустических

Внимание! Новая опция!
Всем желающим, заказавшим кабель, есть возможность приобрести подобранные под него по диаметру электротехнические гермоввода - сальники. Это идеальное средство для безопасного прохождения перегородки моторного отсека. Обеспечивает полную безопасность изоляции кабеля, проходящего стенку. И влагонепроницаемость - так как кабель плотно зажимаеться в резиновую втулку.

ЦЕНА: 80 руб/шт.
Вложение 302694Вложение 302696Вложение 302698

Хороший продавец, все приехало, аккуратно по цветам как и договаривались)) почти 3 кило посылочка вышла:) Теперь бы такие акустические комплект :)

Цитата:

---

Сообщение от ArtLine

Внимание! Новая опция!
Всем желающим, заказавшим кабель, есть возможность приобрести подобранные под него по диаметру электротехнические гермоввода - сальники. Это идеальное средство для безопасного прохождения перегородки моторного отсека. Обеспечивает полную безопасность изоляции кабеля, проходящего стенку. И влагонепроницаемость - так как кабель плотно зажимаеться в резиновую втулку.

ЦЕНА: 80 руб/шт.
Вложение 302694Вложение 302696Вложение 302698

---

Темыч , а подкакие калибры чудо хреновинки? :)

Цитата:

---

Сообщение от Xreyro

Хороший продавец, все приехало, аккуратно по цветам как и договаривались)) почти 3 кило посылочка вышла:) Теперь бы такие акустические комплект :)

---

Да без проблем - что ж сразу не сказал? Надо было в одной посылке слать - ПВС 2х2,5 в наличии!:-) Обращайся!

---------- Сообщение добавлено 17.11.2012 в 20:15 ----------

Цитата:

---

Сообщение от vadим

Темыч , а подкакие калибры чудо хреновинки? :)

---

Дык под все и любые! Те что паказаны на картинке - примерно каждый может затягиваться на кабели - 10-15, 13-17, 15-22 мм... Вобщем под любой провод можно подобрать. Они для этого и служат собственно.

Вот так проложено в моей системе! Думаю надежность на высоте!
Вложение 304056

Цитата:

---

Сообщение от ArtLine

Вот так проложено в моей системе! Думаю надежность на высоте!
Вложение 304056

---

Зачетно !!! Скоро закажу.

Цитата:

---

Сообщение от ArtLine

Вот так проложено в моей системе! Думаю надежность на высоте!
Вложение 304056

---

я думаю это самый правильный способ монтажа. На первую полосу! В печать! В первом посте надо закрепить !

Автору отдельное спосибо, все наглядно показано и обьяснено, побольше бы таких терпеливых людей, нежалеющих свою время)))

Артём, заказ приехал, сегодня получил.
Как профессиональный электрик, хоть и в далёком прошлом, скажу - опрессовка на ПЯТЬ!!!

to All, заказал три куска по 6 метров КГ16 с опрессовкой клеммой на одном конце каждого куска.
Приехало всё в лучшем виде быстро, некуа ))) на Почта России понапрасну гнать ))), как и заказал, ну и бокс бонусом :).

Цена...... я не из тех кто последний xy. без соли доедает, но не из тех кто ворует, зарабатываю, из крана тугрики мне не льются, посему считаю, и не просто считаю, а считаю всегда ВСЕ расходы на то или иное приобретение, а не тупо оперирую и выставляю как аргумент в противовес оппоненту инет ценики, ну так вот, три этих готовых куска (обжатых клеммой) вместе со стоимостью расходов на пересылку, в Москве за эти деньги не купить!!!
Артём спасибо!!!

Цитата:

---

Сообщение от FFZ

Как профессиональный электрик, хоть и в далёком прошлом, скажу - опрессовка на ПЯТЬ!!!

---

Вот еще один наглядный отзыв достойного внимания уважаемого человека на форуме о проделанной работе в копилку !!! Налетай торопись покупай живопись!

Фотоотчет изготовленного комплекта силового электропитания системы вот по этой схеме (для друга wagner):
Вложение 305758
Применены кабели КГ-35 и КГ-16 повышенной гибкости! Добавлена перемычка от акб на автомат! И из старого инстала - кожух из оргстекла под автомат Mistery.

Качество изготавления проводов выходит на новый более высокий уровень:
- закуплена новая термоусадка,
- маркировочные бирки фиксируються прозрачной термоусадкой,
- прецезионное качество финальной упаковки и отправки :-)
Вложение 305768Вложение 305766Вложение 305764Вложение 305762Вложение 305760Вложение 305774Вложение 305770Вложение 305772Вложение 305776Вложение 305778

От полной разработки проекта электропитания системы - до изготавления на высоком профессиональном уровне!

Люблю страну в которой я рожден - страну могучего оружия и мысли!
КГ - советская сила на службе Вашей аудиосистемы!

Буду рад сотрудничеству с вами!

Появились новые виды концевой заделки акустических проводов ПВС. Под любые виды зажимов и разъемов усилителей и акустики. Все клеммы припаиваються, затем термоусадка:
Вложение 307292Вложение 307294 - клеммы вилочка и наконечник под компрессионный болтовой зажим (сторона усилителя).
Вложение 307296Вложение 307298 - клеммы лопаточки "мамы" - широкая и узкая (сторона акустики).
____________________________________________________________________________________________

Есть возможность укоротить - изготовить перепаять под ваш размер или включить в состав комплекта целиком (5 м) недорогие и среднего диапозона межблочники:
Вложение 307300Вложение 307302
- MYSTERY коаксиал бюджетный, управляющий провод remote (5 м = 300 руб), состояние - 5,
_____________________________________________________________________________________________
Вложение 307304Вложение 307306
- FUSION коаксиал бюджетный?управляющий провод remote (5 м = 300 руб), состояние - 5,
_____________________________________________________________________________________________
Вложение 307308Вложение 307310
- ORIS (USA) - еще тот старый оригинальный ORIS, коаксиал, двойной экран, управляющий провод remote, отличные профи RCA коннекторы (4,5 м - 500 руб),
_____________________________________________________________________________________________
Вложение 307312Вложение 307314
- PURESONIC - коаксиал, двойной экран, отличные профи RCA коннекторы,управляющий провод remote (5 м - 400 руб), состояние - 4, лучший по качеству кабель из вышепредлагаемых - долгое время стоял на СЧ+ВЧ в старой системе. Цена снижена из-за имеющегося незначительного повреждения изоляции (подробности в лс).
_____________________________________________________________________________________________
Все межблочники рабочие, при изменении длины под Ваш размер возможна установка даже на мистери прецезионных конекторов - своеобразный тюнинг кабелей.

Внимание в линейке девайсов моего изготовления - заточенных под использование с кабелем КГ - пополнение!
Отличительные особенности всех предлагаемых вещей - исключительная надежность - на грани "неубиваемости" медных пластин толщиной 10 мм и оригинальность решений! Итак встречаем

Блок силовой проводки у АКБ.
В герметичном электротехническом боксе помещен автомат главного силового провода и предохранитель ГУ в держателе. Запитаны они параллельно - то есть есть возможность уходя отключать автомат на усилительно-конденсаторное хозяйство (где возможны токи утечки) и оставить включенным питание ГУ (для сохранения настроек). Удобный монтаж над акб или в любом месте рядом. Быстрый доступ к автомату и предохранителю обеспечиваеться гибкой крышкой электротехнического бокса.
Вложение 308270Вложение 308272Вложение 308274Вложение 308276
За 2 с лишним года эксплуатации в моем авто устройство - сохранило в нелегких условиях подкапотного пространства автомат и колбу преда ГУ - в блестящем идеальном виде!

Дистрибьютор массы "-".
Надежное соединение на медной пластине 10 мм - главного минусового провода системы и отходящих "-" проводов на усилители и др устройства. Полная герметичность и неубиваемая надежность!
Вложение 308278Вложение 308280Вложение 308282Вложение 308284Вложение 308286
Возможно изготавление сего девайся на 2,3 и 4 выхода!

Теперь в линейке неубиваемых дистрибьюторов и девайсов - есть все необходимое для организации грамотного питания Вашей аудиосистемы с применением кабелей КГ и не только!
Вложение 308288Вложение 308292Вложение 308290

На подходе дистрибьюторы с предохранителями mini ANL и сверхкомпактные боксы для главных предохранителей mini ANL У АКБ.

Новое качество распайки вот такого кабеля! С прозрачной термоусадкой получается очень даже симпотно! Конструктив кабеля - 2 витых пары по 0,5 мм2 и 2 витых пары по 0,75 мм2 - каждая в своем экране из майларовой фольги со стоковым проводом. По звуку - ровно. Долгое время трудиться уже во второй моей системе. Сырье в наличии - возможно изготавление любых длинн!
Вложение 308764Вложение 308762Вложение 308760Вложение 308766
Варианты RCA разъемов: 1. те что приведены выше и 2. подороже поприятней вот такие:
Вложение 308768
Диаметр кабеля всего 10 мм - достаточно компактно для 4-х канального межблока с витыми парами в экране!

...

Силовая часть выполнена по данной спроектированной схеме:
Вложение 309710
Также в состав комплекта вошли акустические провода на систему - поканально 2-х полосный фронт + саб. Изгогтовлен 4-х канальный межблочный кабель описанный выше. Выполнены все подписи и цветовая маркировка термоусадками. Надежно пропаяны все акустические конекторы. Как видно по схеме кроме одного двухканального межблока - все изготовлено вручную так сказать - дистрибьюторы, блок силовой проводки у акб - выполнены с применением межных неубиваемых пластин.
Вложение 309716Вложение 309718Вложение 309720Вложение 309722Вложение 309724Вложение 309726Вложение 309728
Надеюсь заказчик будет доволен!
А Вам Wellcome!!!
