Audi Concert и штатная система Bang & Olufsen
Здравствуйте !

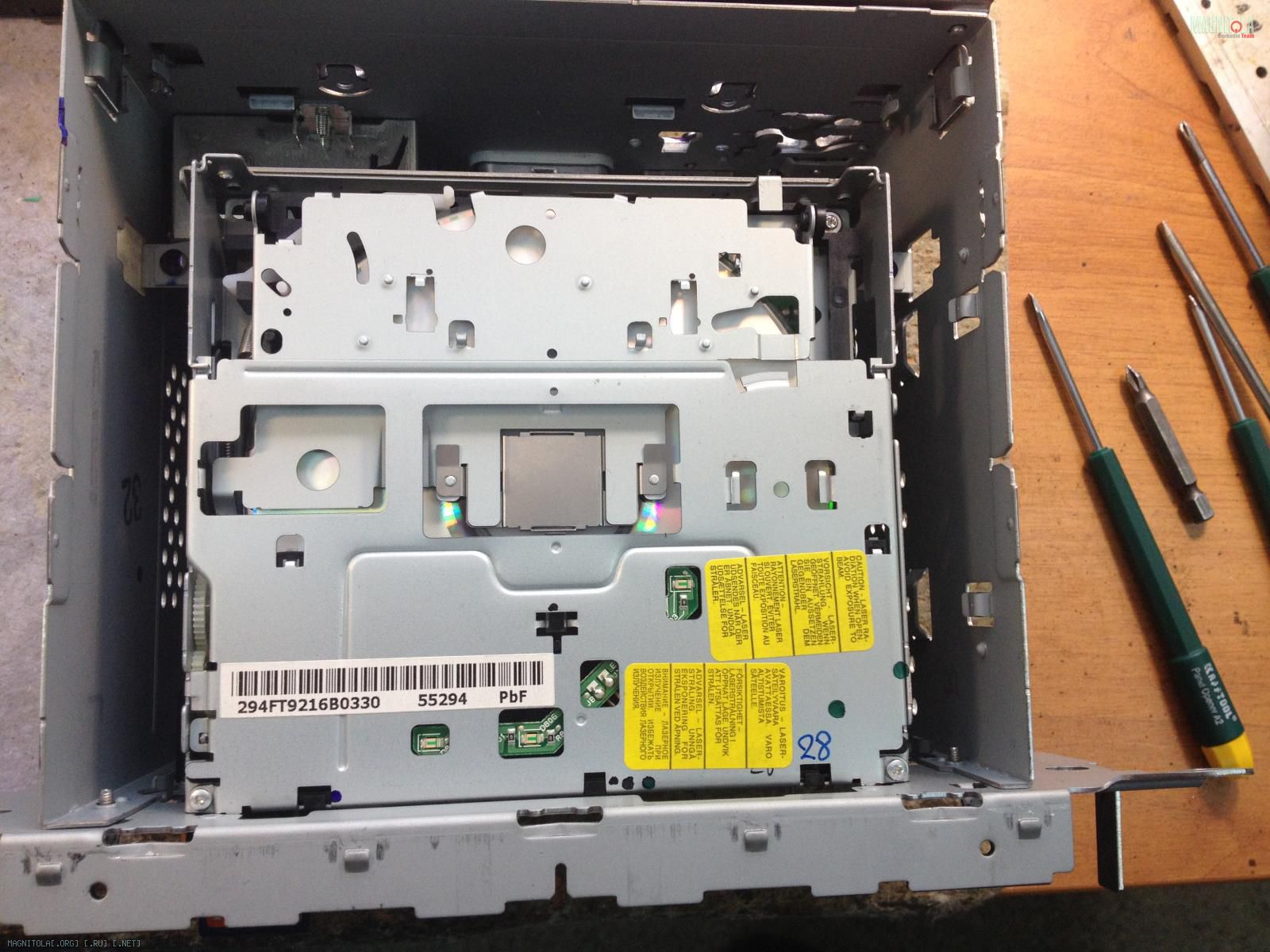

Имею вот такую штатную голову Вложение 570274 На крышке сверху распиновка разъёма Вложение 570276 из которой следует что , к этому ГУ можно подключить напрямую (высокоуровневый выход) переднюю и заднюю акустику , так же в этом разъёме имеется подключение CAN шины . Далее вскрываем данный девайс и первое что бросается в глаза,Вложение 570282 это пустота внутри.

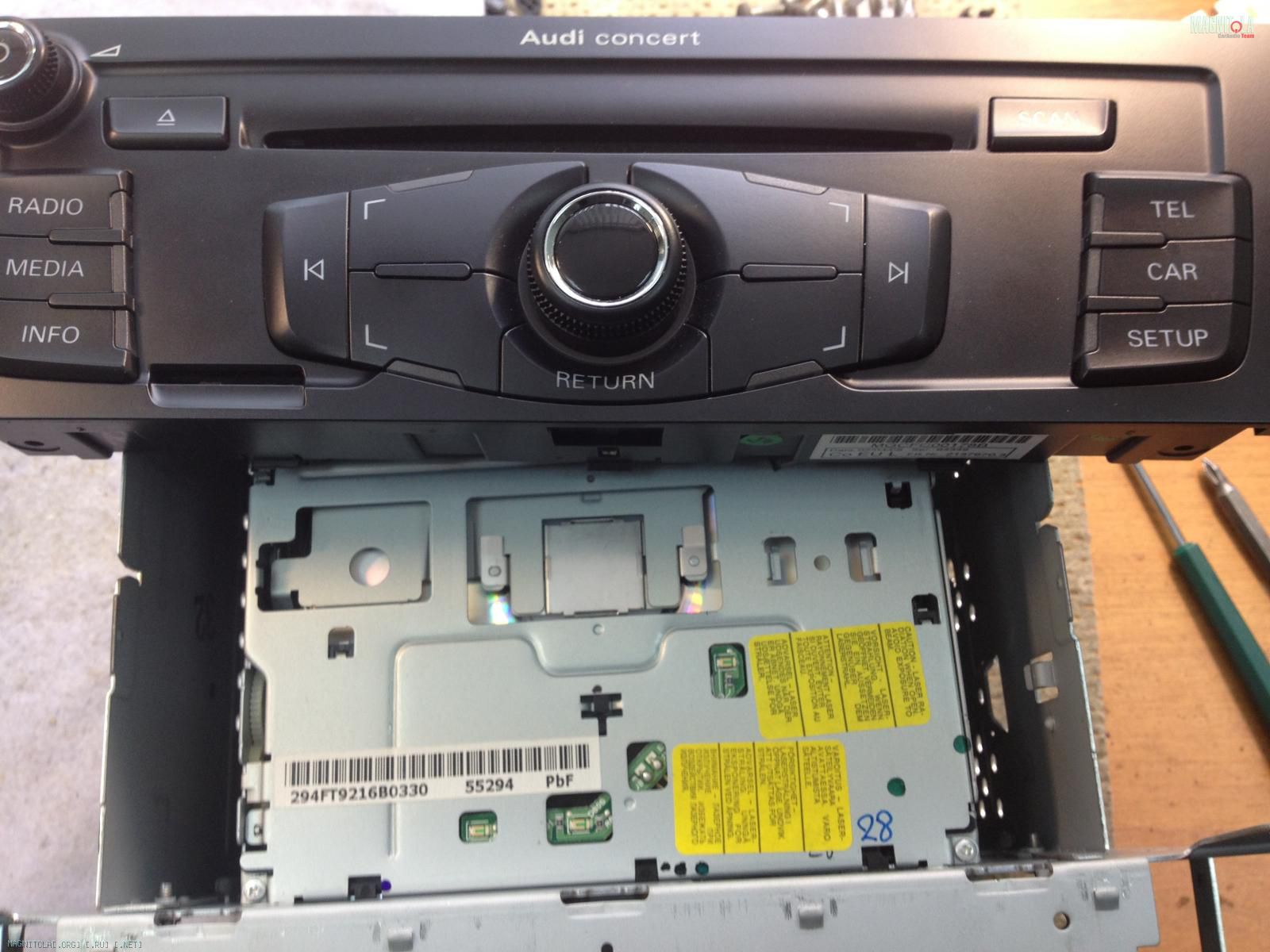

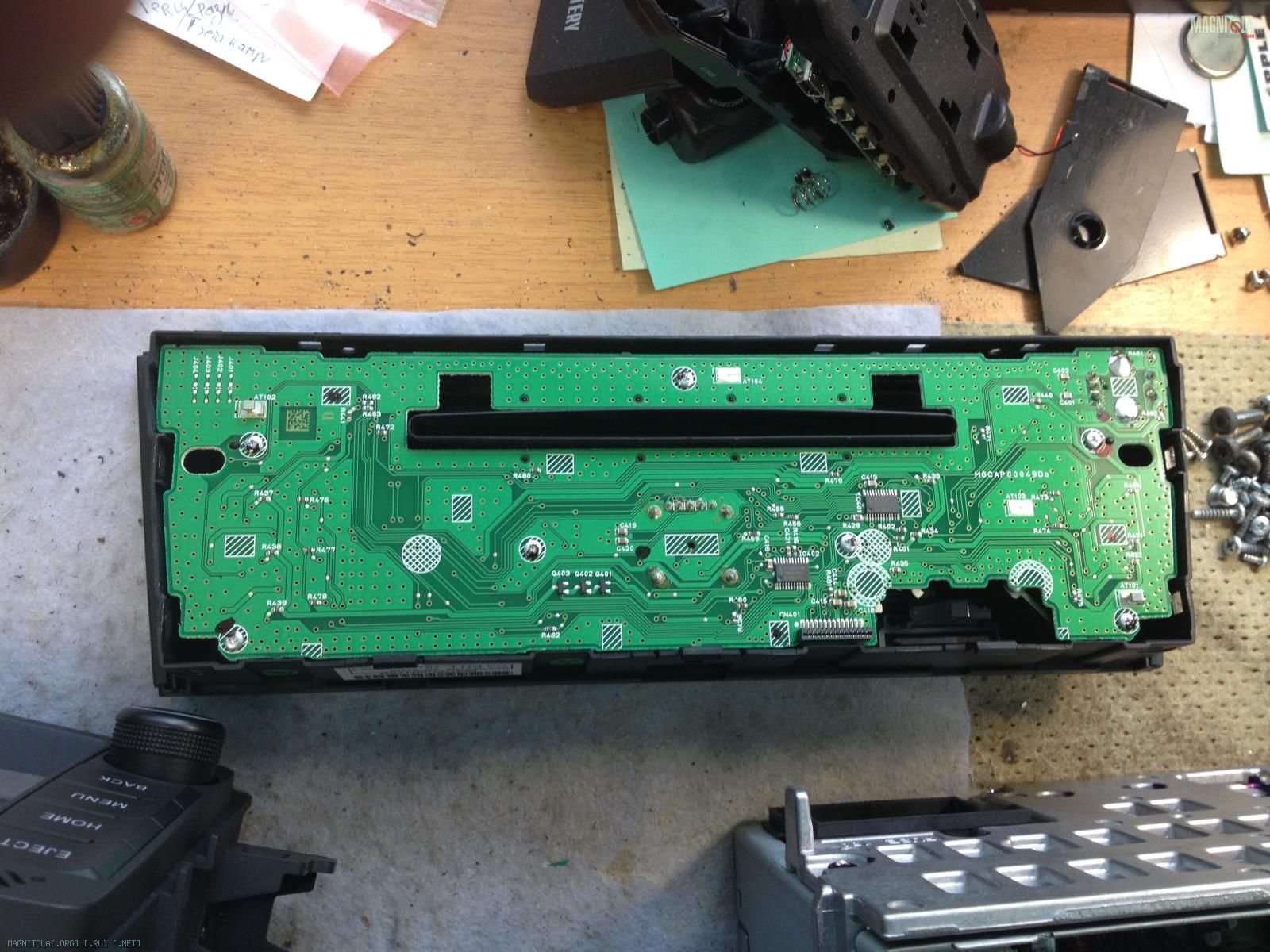

Отделяем панель управления от тушки и выкручиваем CD ROM

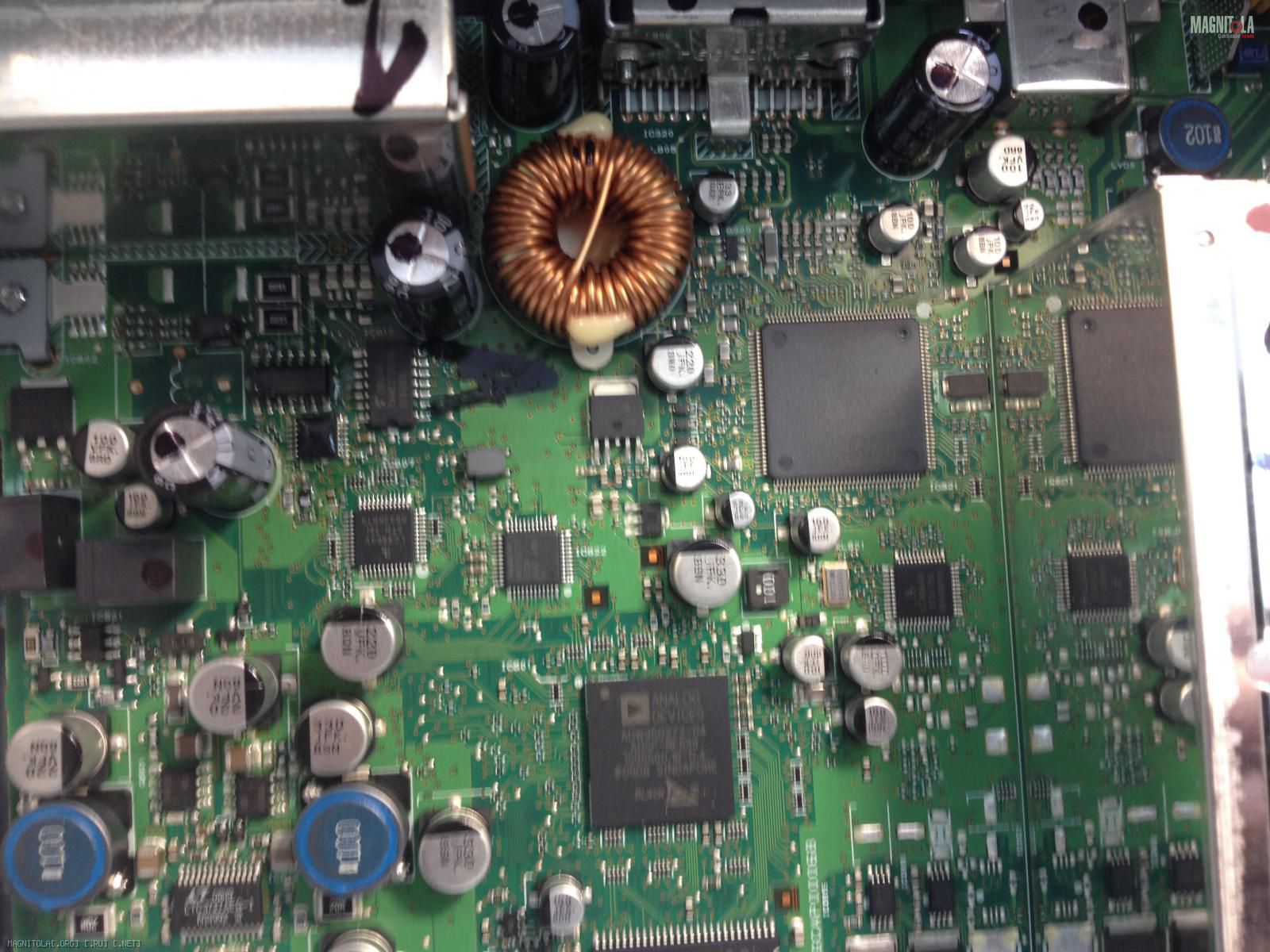

Вложение 570286Вложение 570288Вложение 570290

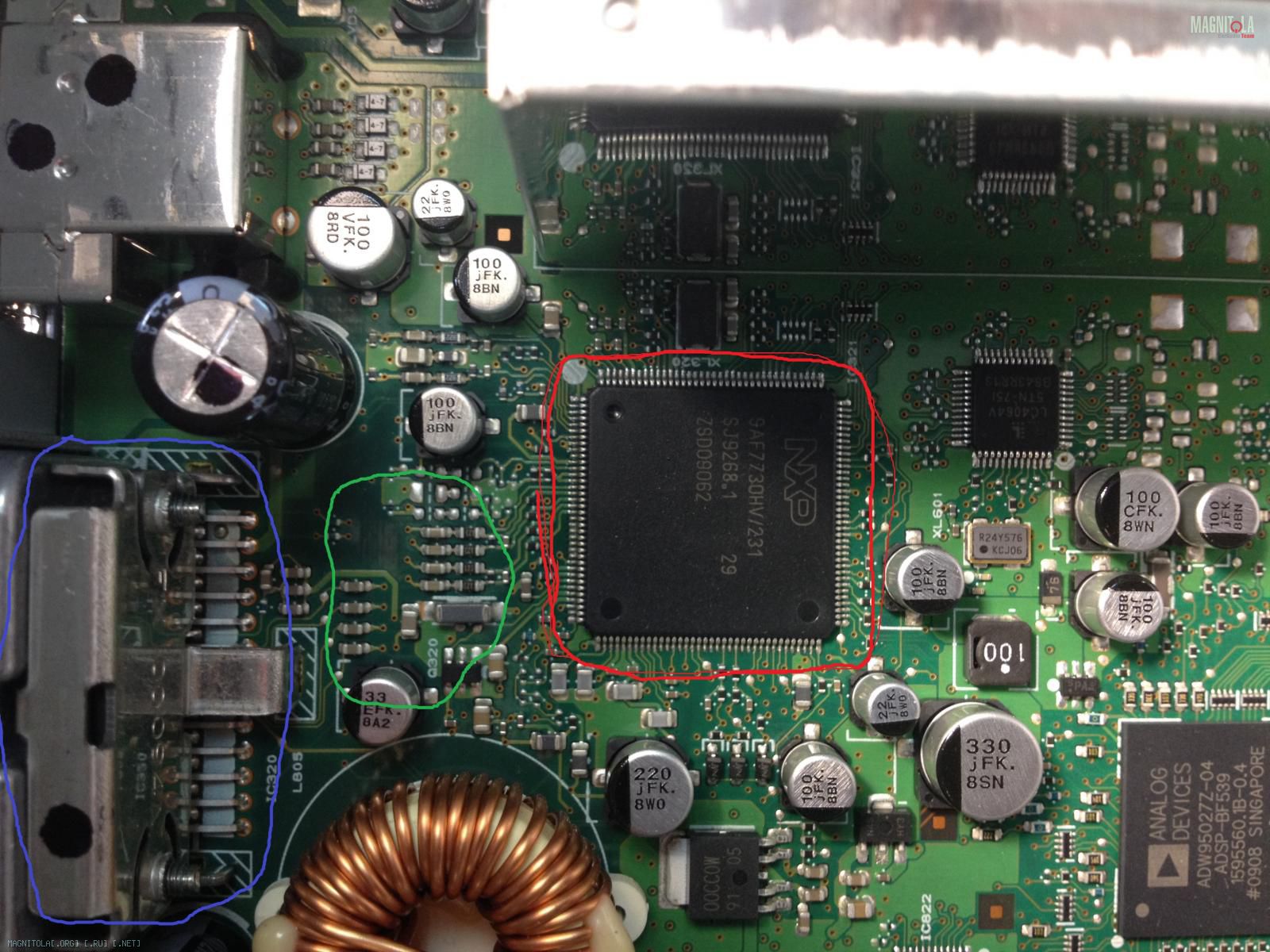

Далее со слов мастера который делал вскрытие. Вложение 570300 Чип обведённый красным является головным мозгом ГУ , а так же предусилителем . Коробочка обведённая синим является оконечным усилителем,

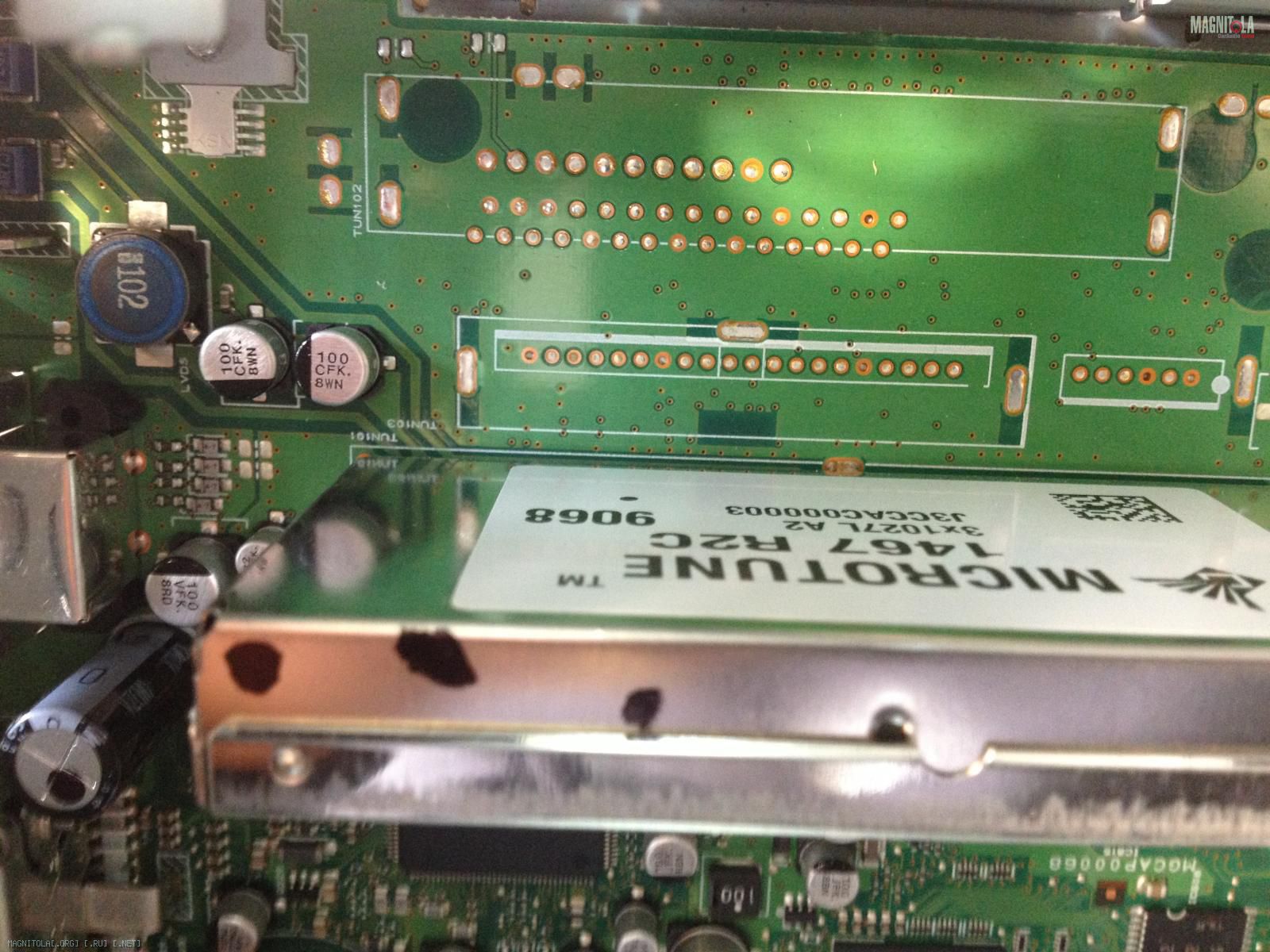

а из места обведённого зелёным можно вывести линейки. На следующем фото крупным планом коробочка отвечающая за работу монитораВложение 570304.

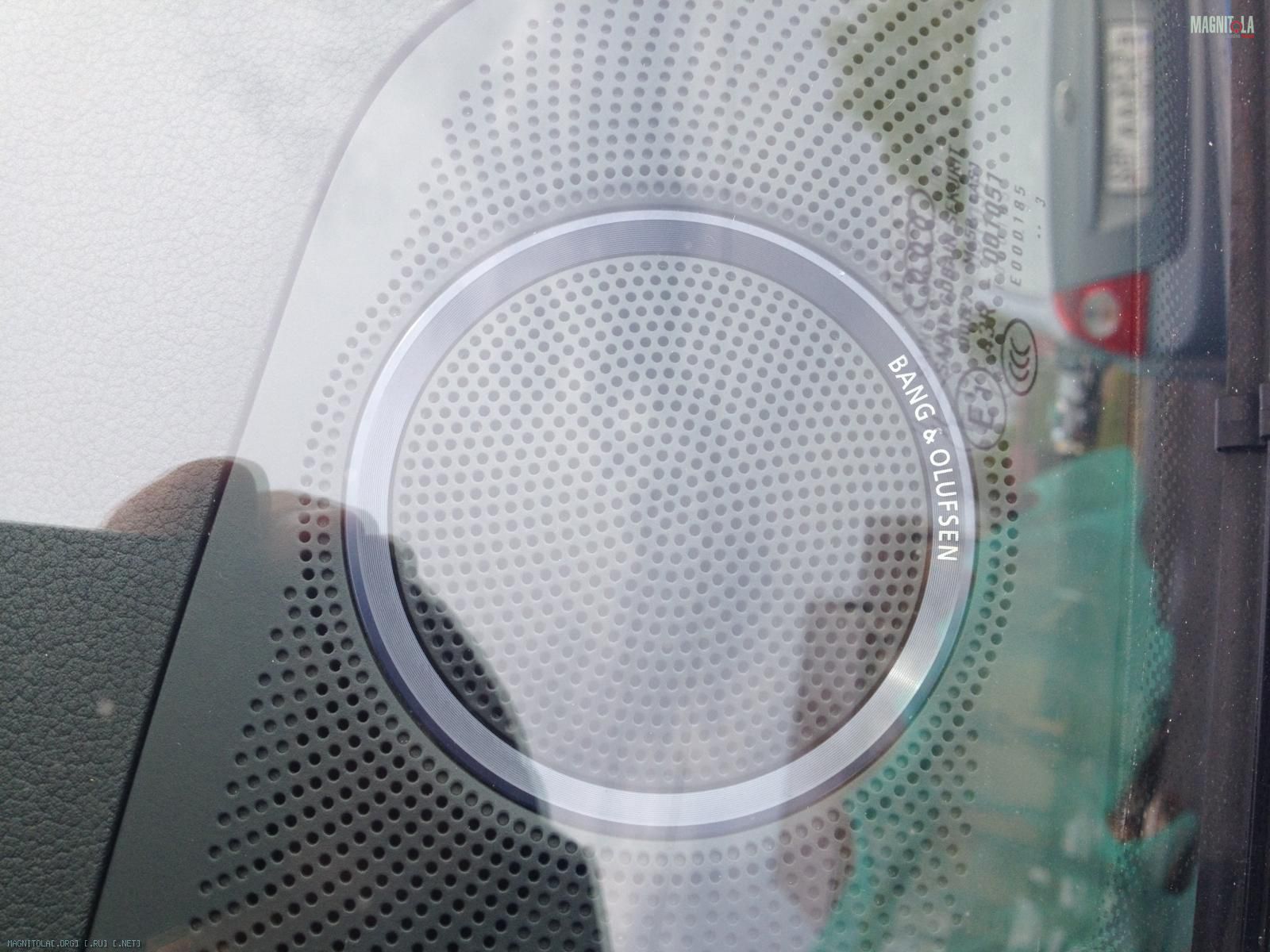

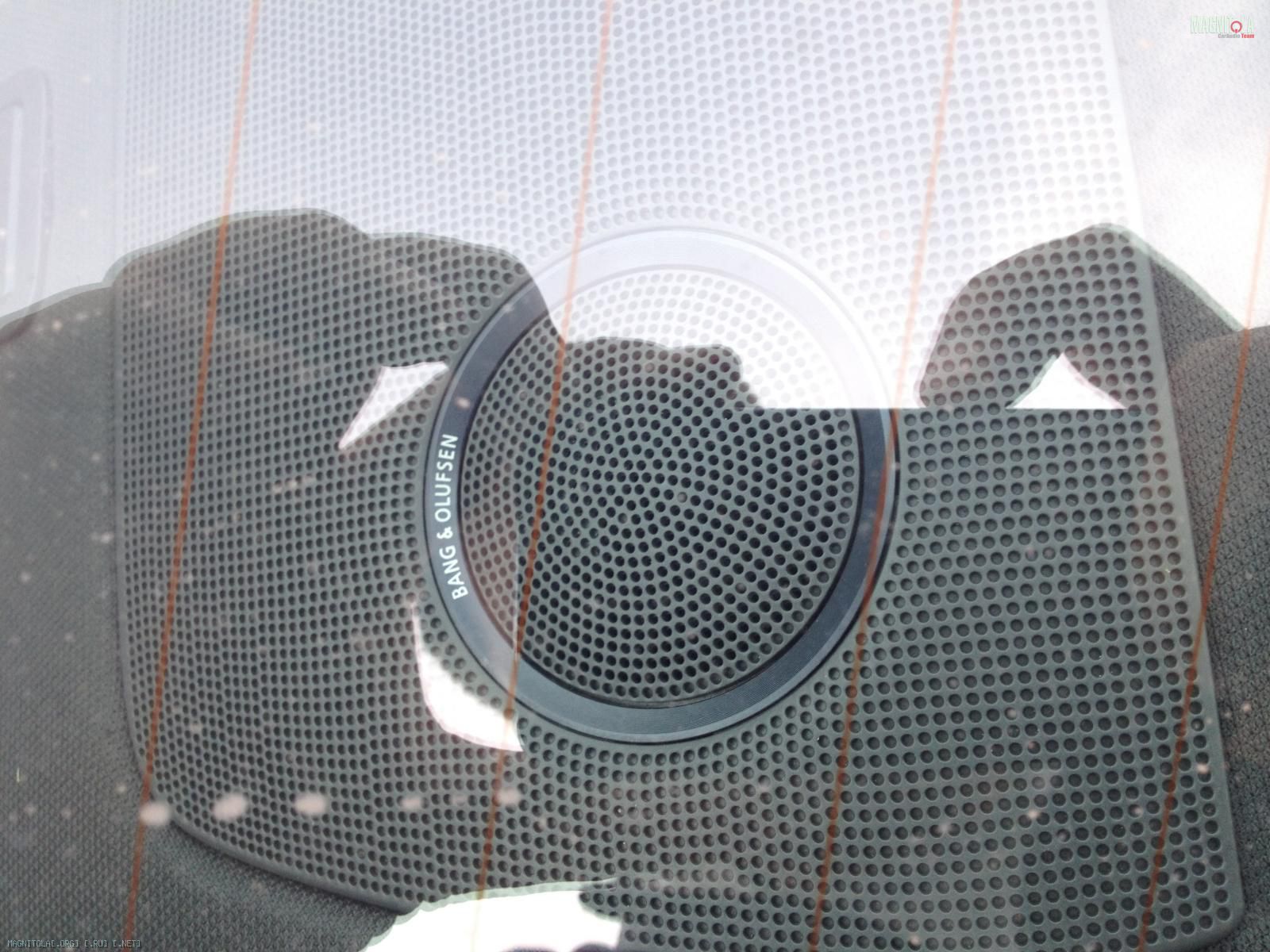

Дальше мы переместились к авто , я показал мастеру ситему которая там установлена 14 динамиков
Вложение 570306Вложение 570308

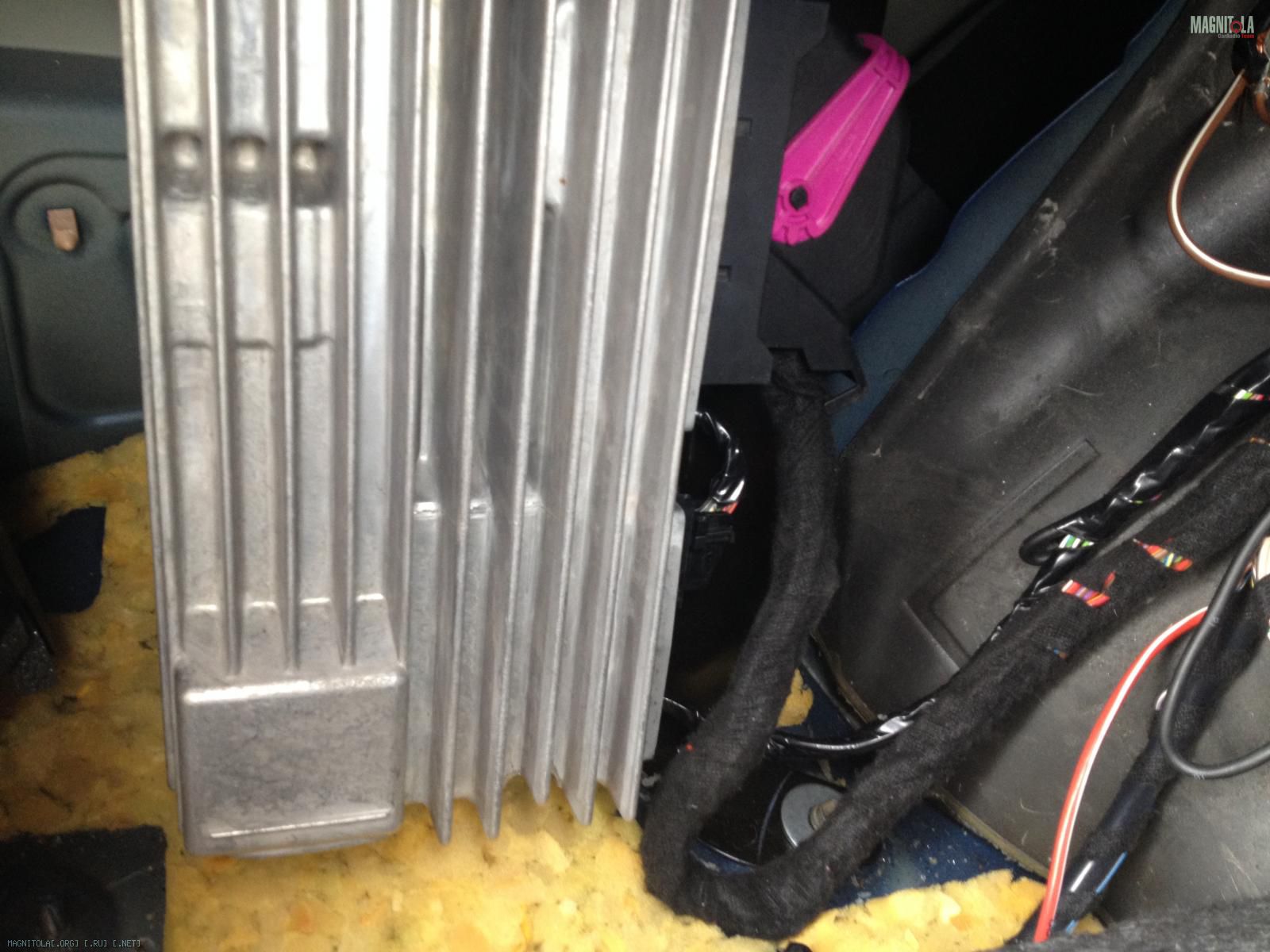

и усилитель
Вложение 570310
я спросил мастера-как всё это работает? и получил такой ответ : высокоуровневый сигнал, вышедший из ГУ, передаётся на усилитель, который в одно время является и процессором DSP , там этот сигнал опять преобразовывается в линейный и заново цифруется , далее сигнал обрабатывается процессором (раскидывается на все каналы и саб) и опять превращается в аналоговый , после чего усиливается.
Честно сказать я офигел от таких выкрутасов , о каком качестве звука может идти речь после стольких обработок .
Re: Audi Concert и штатная система Bang & Olufsen
Ну и как? тюннинг ГУ состоялся?
Re: Audi Concert и штатная система Bang & Olufsen
вот только не соображу, что тут такого удивительного? сотни людей подключают тот же Бит-Тэн или pxa-h650 по ВУ и получают такую же картину!
Re: Audi Concert и штатная система Bang & Olufsen
Цитата:
Сообщение от
Ruslan666 Ну и как? тюннинг ГУ состоялся?
нет! твика этого ГУ не будет , ГУ на вылет. в планах замена ГУ на MMI 3G + ALPINE APF-800 MOST + ALPINE PXA H800
---------- Сообщение добавлено 19.07.2014 в 12:44 ----------
Цитата:
Сообщение от
Андреичъ вот только не соображу, что тут такого удивительного? сотни людей подключают тот же Бит-Тэн или pxa-h650 по ВУ и получают такую же картину!
можно и так только мы не ищем лёгких путей :congrat:
Re: Audi Concert и штатная система Bang & Olufsen
Цитата:
Сообщение от
astral нет! твика этого ГУ не будет , ГУ на вылет. в планах замена ГУ на MMI 3G + ALPINE APF-800 MOST + ALPINE PXA H800
Совершенно правильный путь. MMI думаю можно б/у на разборках найти недорого, или с заменой на твое ГУ с доплатой.
Поставишь приблуду от триома (что активно обсуждается в теме), и будет тебе счастье!
Re: Audi Concert и штатная система Bang & Olufsen
А мне просто помогите RCA разъемы выпаять из этого для усилка с сабом)) усилок eton 600.2, саб mac audio 212, раньше во вход высокого уровня моего итон было подключено, а щас хочу через RCA, как-то из колодки штатного усилка бэнг выпаивают эти RCA, есть распиновка разьема штатного усилка бэнг? Помогите пожалуйста)
Вложений: 3
Re: Audi Concert и штатная система Bang & Olufsen
Re: Audi Concert и штатная система Bang & Olufsen
Цитата:
Сообщение от
astral
Ниче так кондеры повздувались там)) это выход на RCA? можно подробней?
Re: Audi Concert и штатная система Bang & Olufsen
Цитата:
Сообщение от
astral
Шта это?
Re: Audi Concert и штатная система Bang & Olufsen
Цитата:
Сообщение от
fox proteus Шта это?

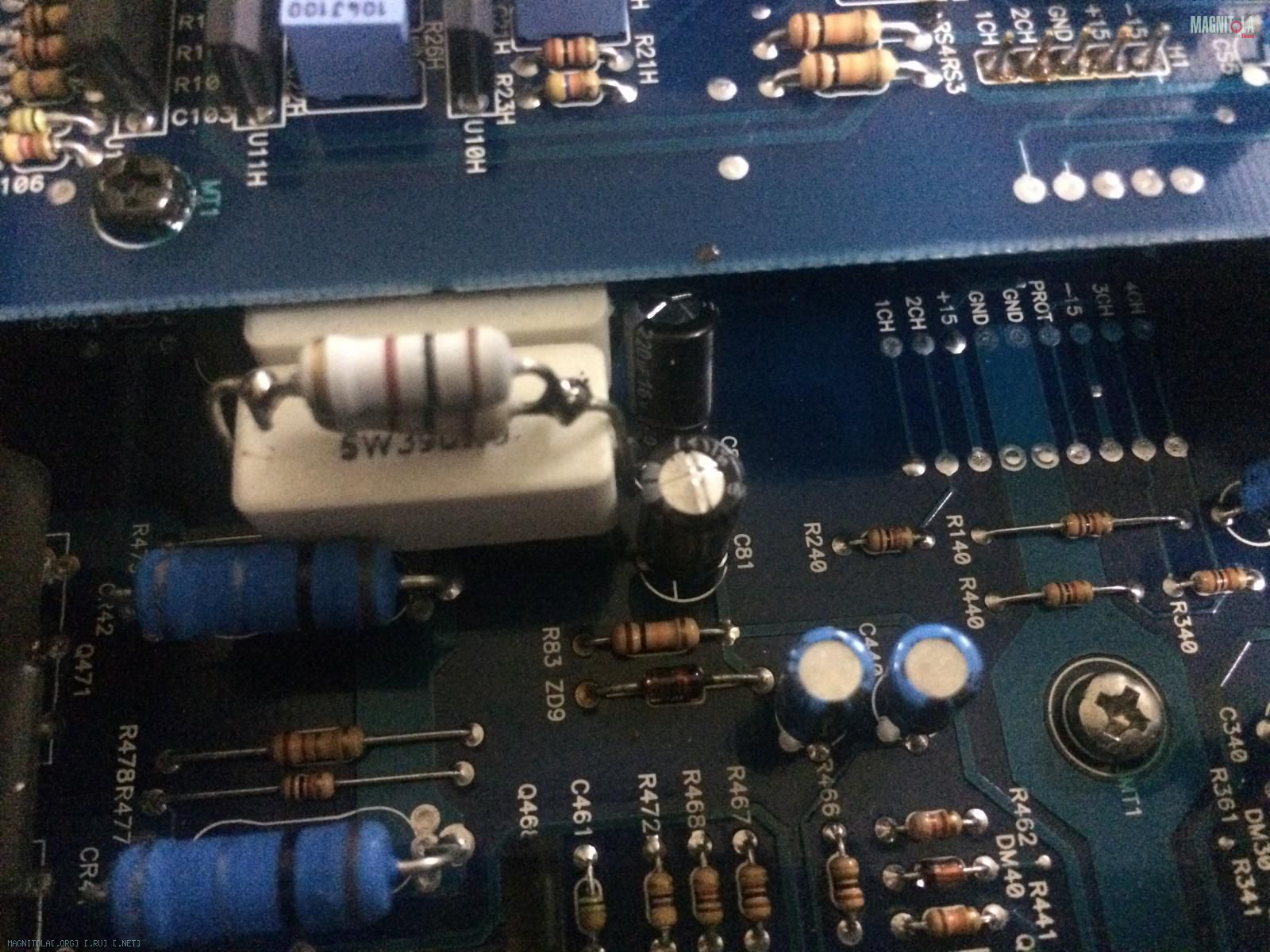

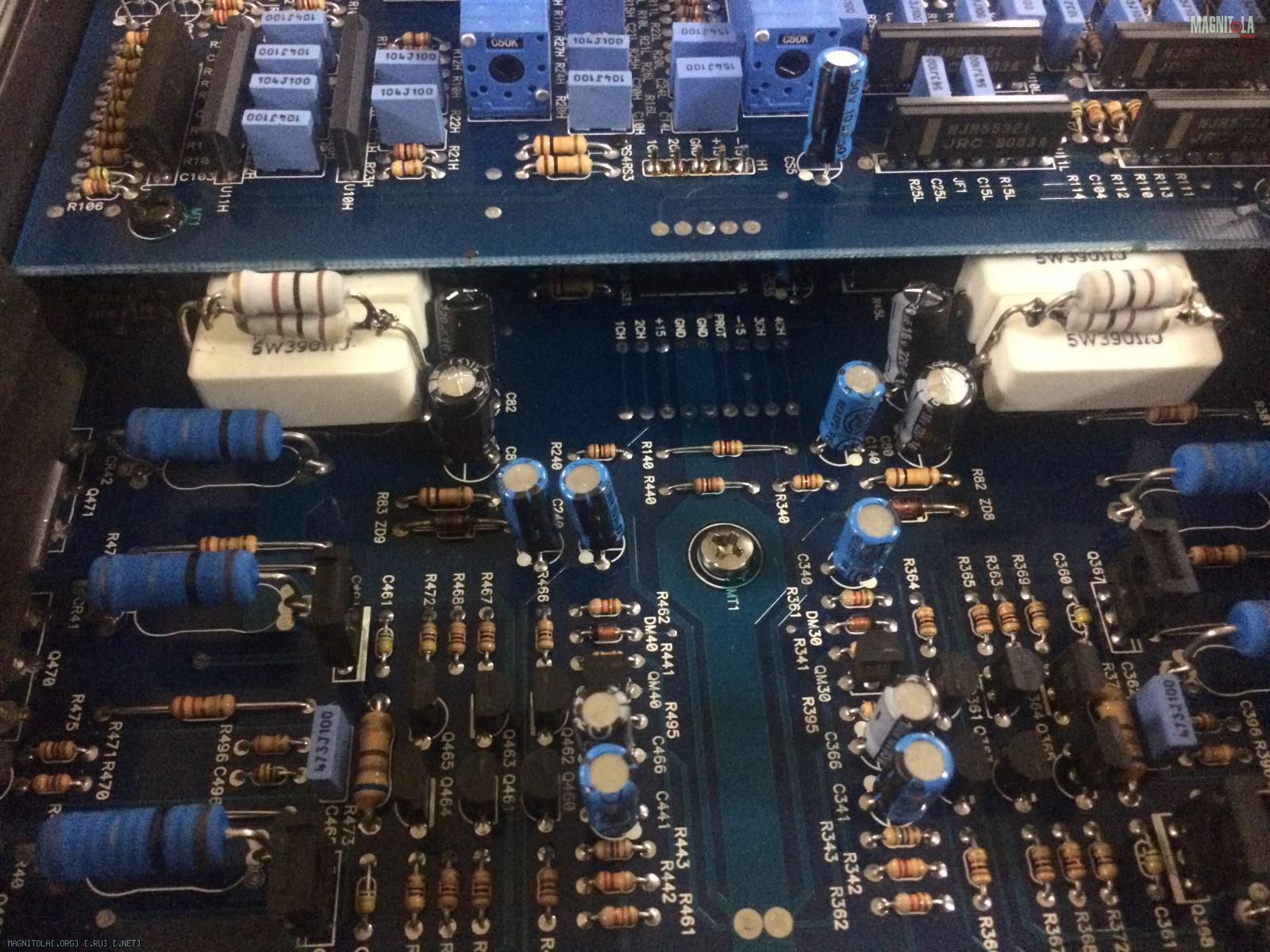

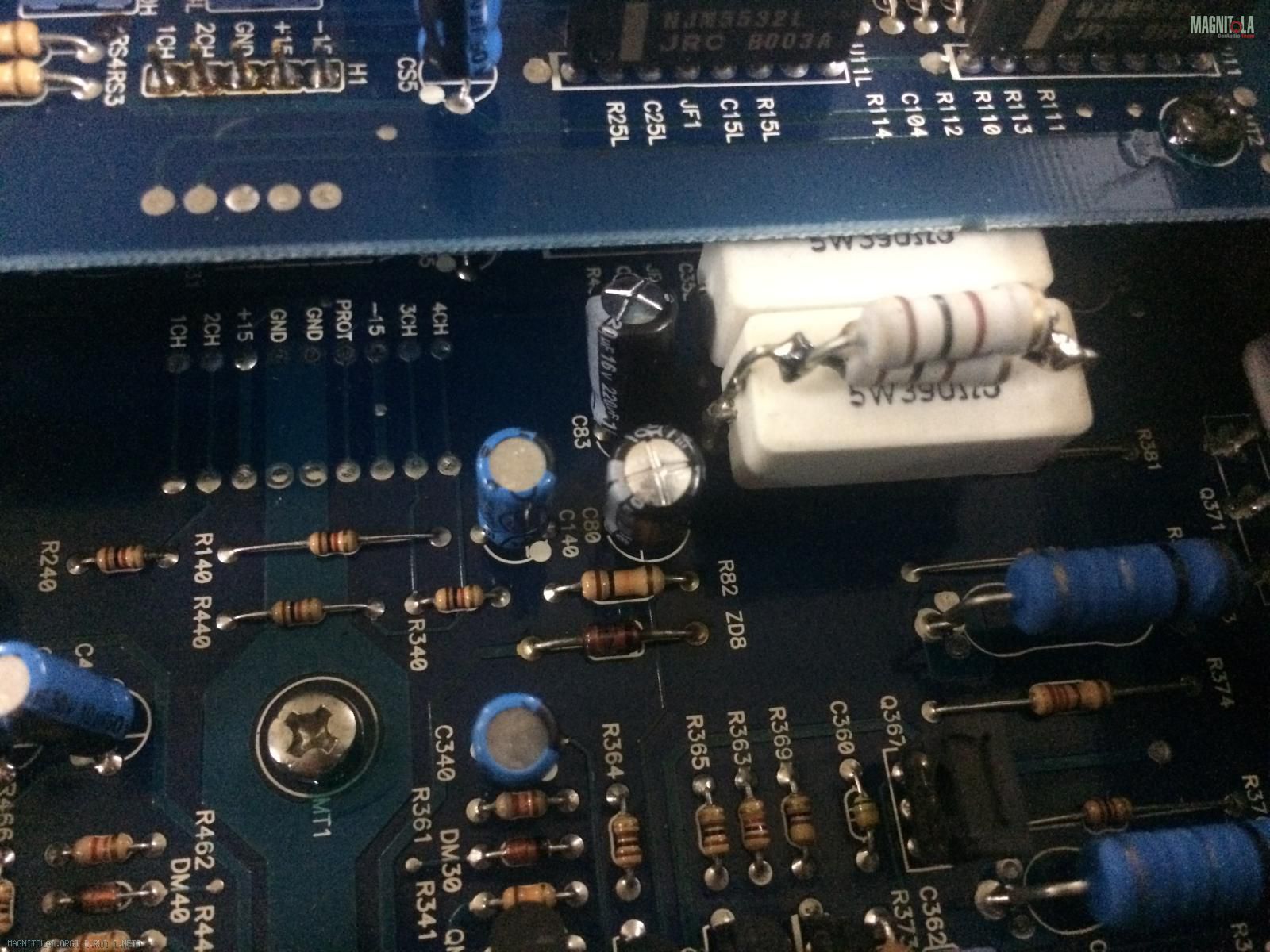

нутро zapco z 150.4
