Подключение флешки к штатной магнитоле.
Есть бус IVECO. В нем штатная магнитола Blaupunkt, походу установлена на заводе. И есть выносное гнездо для подключения флешки.
Вложение 775318
Но почему то при подключении флешки никакой реакции от магнитолы. Начали разбираться, К гнезду флешки подходит 5 проводов. 4 - для самой флешки и один тоненький для светодиодов подстветки, расположенных на самой платке с гнездом для флешки. Так вот эти провода уходят куда то в толстый жгут и как они подходят к магнитоле не понятно.
На корпусе магнитолы есть схема для подключения. Я так понял, что это гнездо именно для подключения флешки
Вложение 775320

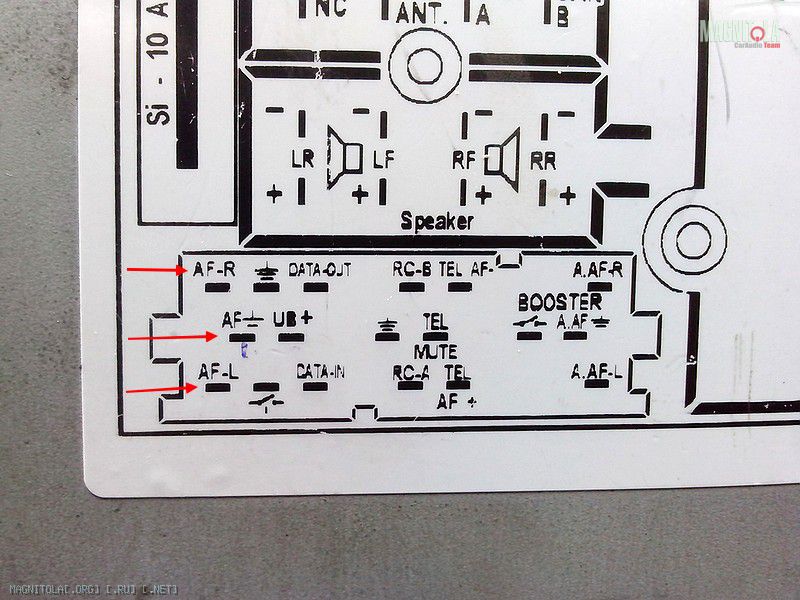

Но если посмотреть на провода на колодке, то их всего только три и подключены они вот к этим контактам
Вложение 775316
Как я понимаю от флешки должно идти 4 провода (два на питание и два данные).
Подскажите, что не так? Почему магнитола не реагирует флешку?
Re: Подключение флешки к штатной магнитоле.
Цитата:
Сообщение от
Yurec66 Есть бус IVECO. В нем штатная магнитола Blaupunkt, походу установлена на заводе. И есть выносное гнездо для подключения флешки.
Вложение 775318
Но почему то при подключении флешки никакой реакции от магнитолы. Начали разбираться, К гнезду флешки подходит 5 проводов. 4 - для самой флешки и один тоненький для светодиодов подстветки, расположенных на самой платке с гнездом для флешки. Так вот эти провода уходят куда то в толстый жгут и как они подходят к магнитоле не понятно.
На корпусе магнитолы есть схема для подключения. Я так понял, что это гнездо именно для подключения флешки
Вложение 775320
Но если посмотреть на провода на колодке, то их всего только три и подключены они вот к этим контактам
Вложение 775316
Как я понимаю от флешки должно идти 4 провода (два на питание и два данные).
Подскажите, что не так? Почему магнитола не реагирует флешку?
ты или не правильно посмотрел куда провода подключены, либо кто-то до тебя тыкнул не правильно в разъём, мне вот так думается......
Вложений: 1
Re: Подключение флешки к штатной магнитоле.
По другому там не подключишь. Гнездо под конкретную фишку с тремя проводами. Пока нет возможности ее сфоткать, чуть позже выложу. Но смысл все равно такой, что подходит к вышеуказанным контактам три провода. Я хочу прокинуть свои провода конкретно от гнезда флешки на это гнездо в магнитоле. Но нужно точно знать куда к каки контактам подключать 4 провода от флешки.
ps
Blaupunkt Iveco daily mp3
Проскочила мысль... А связано ли это гнездо с магнитолой в принципе? Хотя хозяин говорит покупая машину проверяли, вроде работало от флешки. Как тока проехал Польшу - перестало.
А может эта фишка вообще никакого отношения к флешке не имеет?
Картинка натолкнула на эту мысль
Вложение 775328
Re: Подключение флешки к штатной магнитоле.
А мне кажется, что Вы рано всё сломали.
Флешка в какой формат отформатирована? А ещё для некоторых майфунов важен размер флешки. Ещё бы узнать, в каком формате музыка? Инструкцию бы почитать.
Re: Подключение флешки к штатной магнитоле.
Так сломать ничего не ломали. Просто достали магнитолу и смотрели какие фишки куда идут. Правда толку от этого мало. А флешка простая, даже на 512 Мб проверяли. Стандартная , FAT32.
Когда флешку в гнездо вставляешь - она "заводится", начинает моргать, но магнитола на нее не реагирует никак.
Re: Подключение флешки к штатной магнитоле.
Цитата:
Сообщение от
Yurec66 Когда флешку в гнездо вставляешь - она "заводится", начинает моргать, но магнитола на нее не реагирует никак
А кнопочкой пролистать "Радио/CD/USB" пробовали? Ну или не кнопочкой. У меня был майфун с флешкой. И в выборе источника появлялась флешка.
И не написали в каом формате была музыка на флешке и её качество.
Инструкцию читали?
Может в автомагнитолах такого не бывает, но кто её знает. У меня дома PS3 видео читать с флешки не хотела. Оказалось нужно было папку "Video" создать. Может проблема вовсе не проблема и всё лежит на поверхности. Я надеюсь.
Re: Подключение флешки к штатной магнитоле.
Цитата:
Сообщение от
Yurec66 А может эта фишка вообще никакого отношения к флешке не имеет?
Картинка натолкнула на эту мысль
Совершенно верно.
Re: Подключение флешки к штатной магнитоле.
Я тоже знаю такие. Хоть функция и не активна, но если присмотреться подпись на экране есть, т.е. не активна. В данном майфуне CD видел, еще что то, но именно USB нету такого. Вот как назло нет доступа к магнитоле, так бы конкретнее сказал.
Формат MP3, стандарт.
Re: Подключение флешки к штатной магнитоле.
Цитата:
Сообщение от
Yurec66 Картинка натолкнула на эту мысль
Для обозначений стандартных универсальных девайсов есть стандартная маркировка/обозначение, USB таковым является.
Соответственно на каритинке имело бы место быть "D+", "D-" или "Data+", "Data -", и кроме этого +5V было бы на разъёме обязательно.
Этого на фото, т.е. на фото шильдика нет.....
Re: Подключение флешки к штатной магнитоле.
Если верить картинке в посте №3 , то походу это выходы на левый и правый задние динамики.
Line OUN LR
Line OUN RR
И может к флешке эта фишка не имеет никакого отношения?
