Прошу вашей помощи
Вообщем проблема в следующем:
машина Mazda 6, дорестайл.

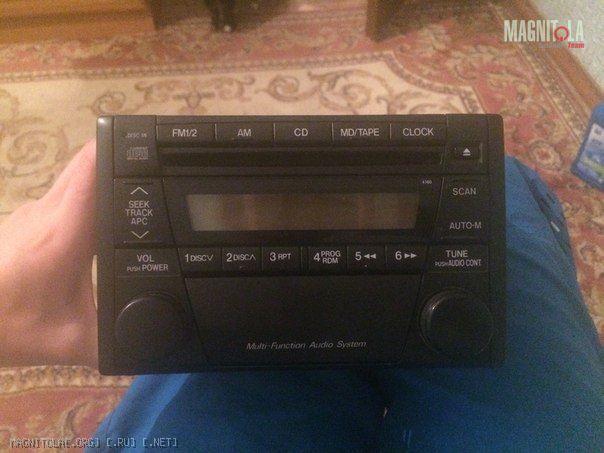

Магнитола штатная BOSE 4160. Вложение 823758 Хочу сделать AUX.
Есть способ сделать AUX через разъём CD-чейнжера. Вот он тут красиво расписан: Ссылка. Но у меня это всё не работает, всё перепробовал с этим разъёмом:dntknw:, патом прочитал, что на дорестайле стоит другая по начинке магнитола.
Можно в принципе вскрыть магнитолу, и припаяться к CD или к FM-радио, но лезть не особо хочется.
Вообщем я хочу вывести AUX через разъём для MD\TAPE (кассетный модуль). То есть нажимаешь кнопку MD/TAPE на магнитоле, вставляешь в jack 3.5mm телефон, и музыка воспроизводится.

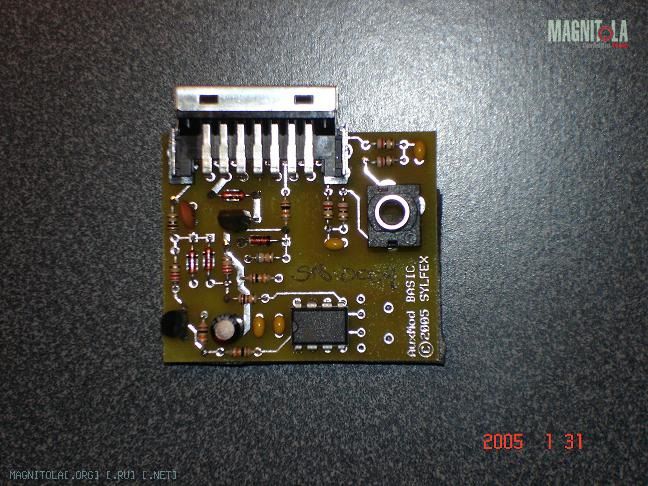

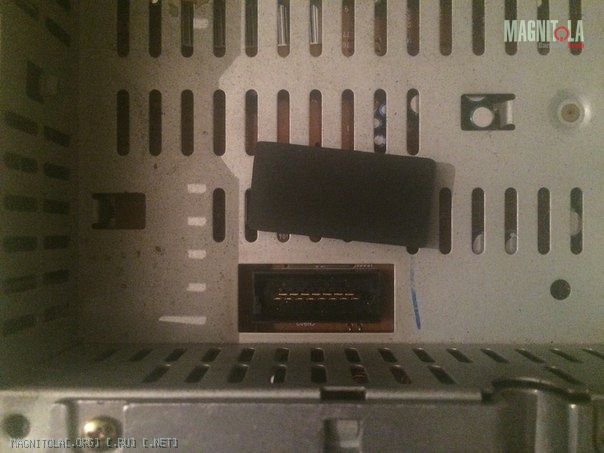

Конечно, такие модули уже готовые продаются(но я не нашёл) по 60$-100$, но цена ущемляет отдавать за плату с резисторами: Вложение 823756 Вот мой разъём для TAPE: Вложение 823760
Нашёл на американском форуме вот такую тему, как сделали всё-таки AUX через TAPE Ссылка. Но тут уже всё сложнее =(. А вот тут схемы немного другой платы: Ссылка
Там нужны познания в области электроники, с чем у меня слабо(. Мне хотя бы узнать что там за радиодетали стоят, в частности, что это за микропроцессор?
Можно ли всё это без платы подсоеденить? тупо спаять радиодетали и всё?
И ещё важный момент. Это распиновка. Нашёл я схему распиновки данного разъёма: Вложение 823762 Подробное описание контактов:
Распиновка разъёма кассетника (MD/TAPE)
Pin Function
1 Bus data (+5v TTL) — НЕ ЗНАЮ ЧТО ЭТО
2 Bus ground — НЕ ЗНАЮ ЧТО ЭТО
3/4 Power (+12v) это(+B) — НЕ ЗНАЮ ЧТО ЭТО
5/6 Power ground это общая масса (POWER GND)
7 Eject это (TNS) — я так понимаю, это выдвинуть кассету
8 Illumi- подсветка
9 Text — Cl(ock?) текст сколько время
10 Text — Do(?) текст какое число
11 ACC (+12v) — питание при поворачивании ключа
12 SYSTEM MUTE — НЕ ЗНАЮ ЧТО ЭТО
13 Right channel audio — сигнал правого канала
14 Audio ground — общий для каналов
15 Left channel audio — сигнал левого канала
13-ый, 14-ый и 15-ый контакт это понятно, выходы на jack 3.5mm. А вот как сделать так, чтобы магнитола думала, что сейчас стоит кассета и проигрывается?
Может надо попросту сделать перемычку ? на какой только контакт не знаю(
Помогите пожалуйста, я понимаю, в 2000-х годах были жёсткие правила авторских прав на диски, и на них влазит только около 20 треков, но сейчас надоело записывать диски, хочется чтобы с телефона играла музыка.
Всем спасибо, если есть хоть какие мысли по этому поводу, напишите пожалуйста, буду очень Вам благодарен.
это только для рестайлинговой машины, на дорестайле функции AUX совсем нету на разъёме CD-чейнжера
28.07.2015, 08:24
ЗигмундФрейд
Re: AUX вместо кассетника. Mazda 6. Помогите!?
Если самый лёгкий способ решения вопроса для вас невозможен- купите другое Гу легче будет.
28.07.2015, 08:35
Aleksys82
Re: AUX вместо кассетника. Mazda 6. Помогите!?
Цитата:
Сообщение от ЗигмундФрейд
Если самый лёгкий способ решения вопроса для вас невозможен- купите другое Гу легче будет.
+100
01.03.2016, 13:40
Coma White
Re: AUX вместо кассетника. Mazda 6. Помогите!?
Цитата:
Сообщение от simasit
Мне хотя бы узнать что там за радиодетали стоят, в частности, что это за микропроцессор?
Там же все подписано. Мк там вот такой. Можно заменить на подобный. Цена всех компонентов на схеме меньше 200 рублей. Если айпод не собираешься подключать, то она несколько упрощается, в частности 7ой выход вешаешь на землю, а 6ой просто в воздухе висеть оставляешь.
Цитата:
Сообщение от simasit
Можно ли всё это без платы подсоеденить? тупо спаять радиодетали и всё?
Можно, но на макетке все спаять удобнее.
Цитата:
Сообщение от simasit
А вот как сделать так, чтобы магнитола думала, что сейчас стоит кассета и проигрывается?
Схема, которую ты хочешь спаять, имеет выход подписанный как "Radio Bus", его нужно соединить с 1ым контактом, если не ошибаюсь.
01.03.2016, 15:56
chu0037
Re: AUX вместо кассетника. Mazda 6. Помогите!?
Тс был тута последний раз - у в августе прошлого года;)...
01.03.2016, 18:51
Coma White
Re: AUX вместо кассетника. Mazda 6. Помогите!?
chu0037, может кому то еще пригодится )
02.03.2016, 10:34
simasit
Re: AUX вместо кассетника. Mazda 6. Помогите!?
Цитата:
Сообщение от Coma White
chu0037, может кому то еще пригодится )
спасибо! Но там на плате нету названий каналов.
Я решил особо не заморачиваться и сделал проще)
Вывел от разъёма jack минус, правый и левый на каналы сидишника, благо там подписаны GND, L, R.
Записал диск с тишиной в 2 трека по 30мин, вот он читает его, и одновременно музыка играет.
Всё работает отлично уже более полугода )
Но всё равно, Coma White спасибо за ответы!
02.03.2016, 11:27
Coma White
Re: AUX вместо кассетника. Mazda 6. Помогите!?
Цитата:
Сообщение от simasit
спасибо! Но там на плате нету названий каналов.
Так плата нужна только для эмуляции кассетного магнитофона. Каналы подключаются непосредственно к разъему ГУ.
Цитата:
Сообщение от simasit
Я решил особо не заморачиваться и сделал проще)
Вывел от разъёма jack минус, правый и левый на каналы сидишника, благо там подписаны GND, L, R.
Это решение не подойдет тем, у кого нет сидюшника :-)
А вообще проект интересный, туда при желании можно добавить Bluetooth с управлением переключением треков с руля.
