Sony XAV-70BT как перекодировать радио на российские диапазоны?

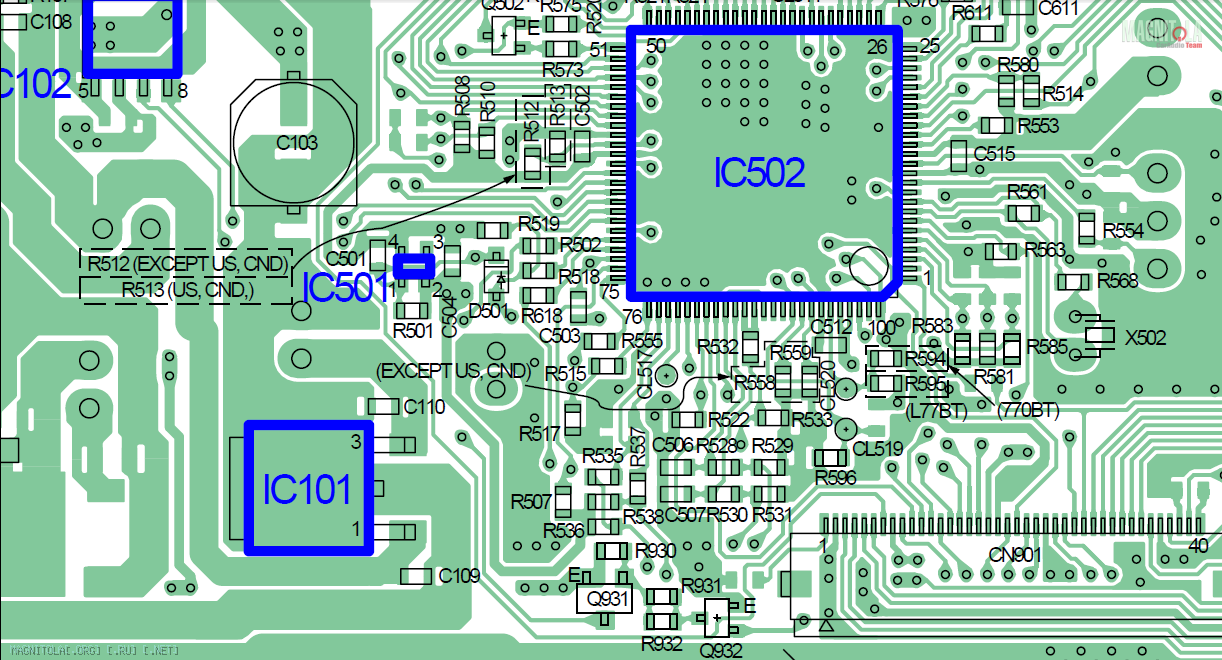

Вот схема платы от моделей XNV 770BT, XNV L77BT. Если судить по схемам платы почти идентичные моделям XAV 70BT.
Вложение 160885

Это печатка, а не схема. Раз есть кусок мануала- есть и весь мануал. Смотрим на первой странице- для каких регионов он вообще существует, выпаиваем "for US,Canada",впаиваем "Exept US". Номиналы могут отличаться, перепайка на другое место может не прокатить. Аккуратность и твердая рука- и бинокулярная лупа в помощь. Ничего сложного-только внимательность.

Да, именно так я поступил. Правда не я местный специалист по радиотехнике, которому я отдал аппарат вместе с инструкциями. В сообщении фрагмент из той части платы в которой по идее должны были быть перепаяны резисторы. Манюал имеется, если кому то понадобится обращайтесь могу скинуть.

Лучше всего- ссылку под спойлером.

Цитата:

---

Сообщение от eduardolino

Да, именно так я поступил. Правда не я местный специалист по радиотехнике, которому я отдал аппарат вместе с инструкциями.

---

И это правильное решение, если нет паяльной станции и и умения работать с SMD. Тем более- мест, где могут это попаять- предостаточно.

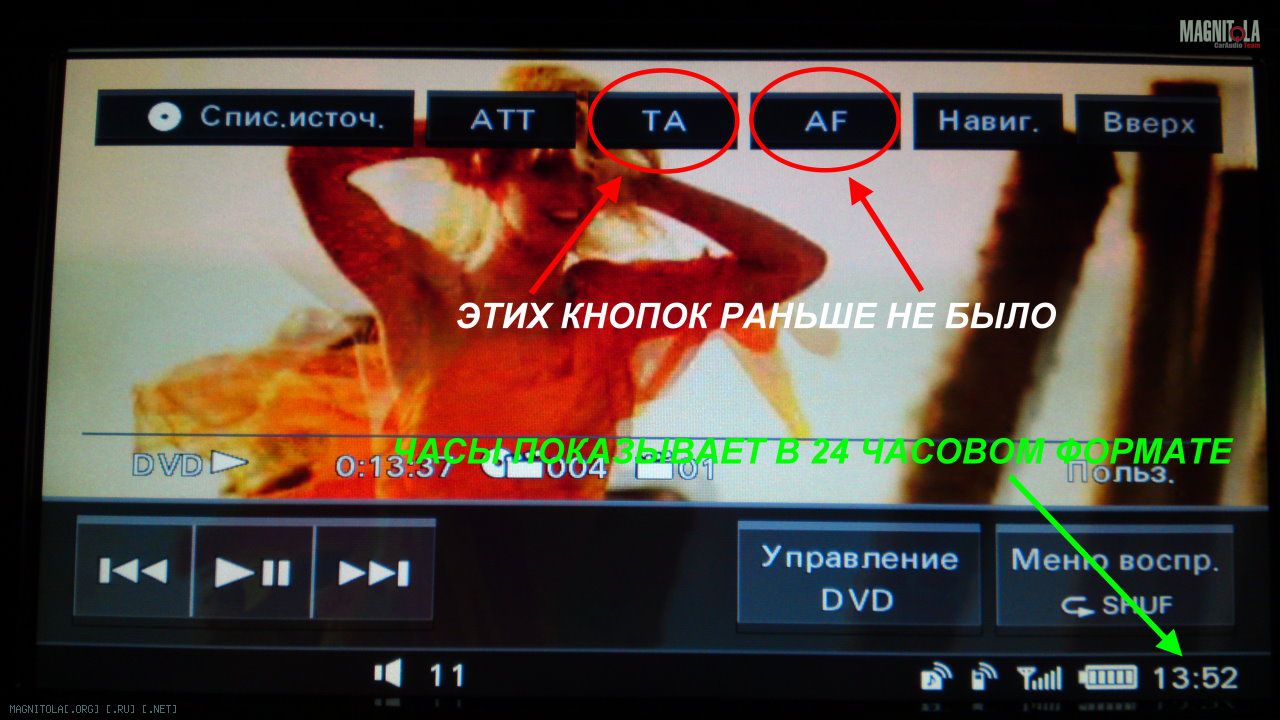

Перепаял и всё заработало. Причём как ни странно перепаивал так же как это делается на модели XAV-70BT (без навигации). Правда есть побочный эфект, в меню DVD появились лишние кнопки которые нужны только для радио. А ещё часы теперь в 24 часовом формате, до перепайки работали в 12 часовом. Вложение 161415

Добро пожаловать в Европу! 24-часовые часы и RDS- это европейские опции.

Цитата:

---

Сообщение от eduardolino

Правда есть побочный эфект, в меню DVD появились лишние кнопки которые нужны только для радио. А ещё часы теперь в 24 часовом формате, до перепайки работали в 12 часовом.

---

Принцип один у них у всех-джамперами (резисторами) выбирается нужная страна.Там же где-то NTSC- USA /NTSC+PAL-EURO.

А на Магнитоле инструкции не нашли? =)

Цитата:

---

Сообщение от dim-555

nomemory, и все кто понимает в этом, Поможете разобраться?

---

Я могу попробовать помочь

---------- Сообщение добавлено 28.12.2011 в 07:07 ----------

Цитата:

---

Сообщение от eduardolino

Перепаял и всё заработало. Причём как ни странно перепаивал так же как это делается на модели XAV-70BT (без навигации). Правда есть побочный эфект, в меню DVD появились лишние кнопки которые нужны только для радио. А ещё часы теперь в 24 часовом формате, до перепайки работали в 12 часовом. Вложение 161415

---

Прошу помочь с мануалом, если есть фото отчет
kon1122@mail.ru

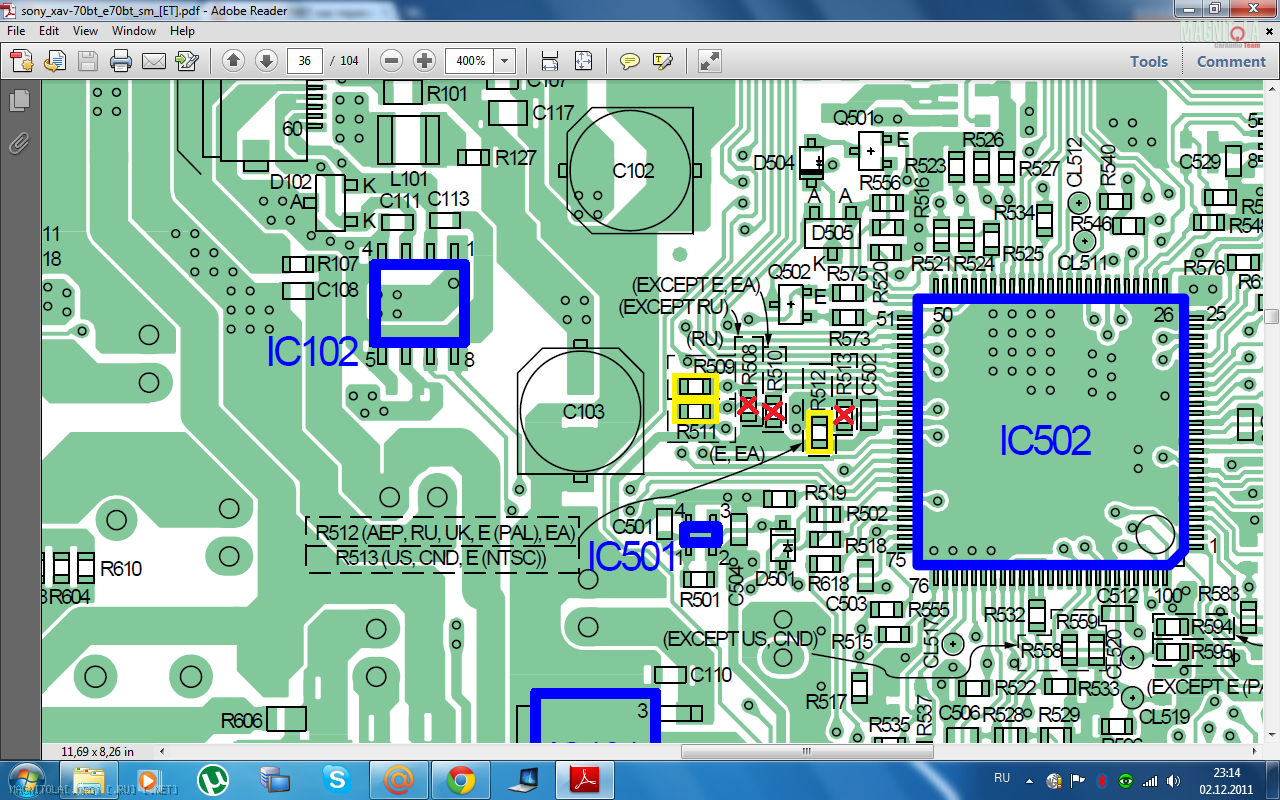

Если нужен сервис манюал скину на почту. только пожалуйста уточни от какой модели. Имеется от XAV 70BT(модель для американского рынка, E70BT(европа), а так же XNV 770BT(америк.), L77BT(европа), последние с встроенным навигатором. Фотоотчёт вряд ли понадобится там всего делов перепаять 3 резистора. Вложение 167225 отпаиваем те что перечёркнуты красными крестиками и напаиваем туда где отмечено жёлтыми.

Цитата:

---

Сообщение от eduardolino

Если нужен сервис манюал скину на почту. только пожалуйста уточни от какой модели. Имеется от XAV 70BT(модель для американского рынка, E70BT(европа), а так же XNV 770BT(америк.), L77BT(европа), последние с встроенным навигатором. Фотоотчёт вряд ли понадобится там всего делов перепаять 3 резистора. Вложение 167225 отпаиваем те что перечёркнуты красными крестиками и напаиваем туда где отмечено жёлтыми.

---

У меня для американского рынка....xav 70 by, по поводу дал я понял,что нет возможности изменить регион.

---------- Сообщение добавлено 29.12.2011 в 02:49 ----------

Цитата:

---

Сообщение от кон1122

У меня для американского рынка....xav 70 by, по поводу дал я понял,что нет возможности изменить регион.

---

Пишу с телефона..ошибки. Xav 70 bt. DVD регион?
