Помогите определить распиновку на кроссоверах
Понадобились мне кроссоверы под трехкомпонентную акустику. Человек предложил за совсем немного такие марки Boston. Да вот беда - у них нет верхних крышек на которые была нанесена распиновка присоединительных клемм. Помогите - как определить соединения? Так еще непонятка для меня. Там 10 выводов т.е. 5 пар. Я предполагал увидеть 4 пары. Откуда "лишняя" пара выводов.

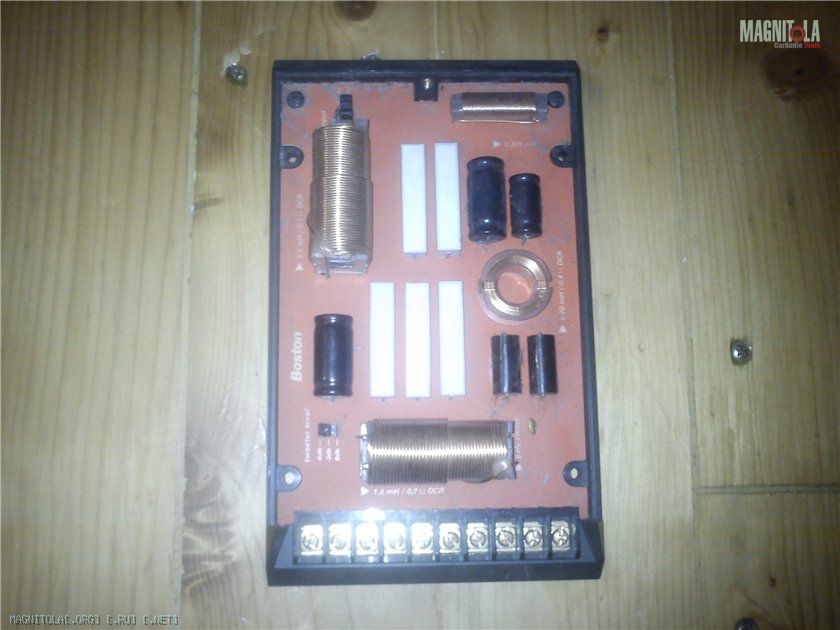

Вложение 116554
Re: Помогите определить распиновку на кроссоверах
Для того чтобы сказать точно надо видеть нижнюю сторону платы.
Re: Помогите определить распиновку на кроссоверах
Ок. Я готов сделать фото или подъехать куда-то на встречу с этим прибором. А никто ничего подобного не использовал? Бывший хозяин сказал что распространенная модель была. Просто я не знаю точное наименование.
Re: Помогите определить распиновку на кроссоверах
Если ты с Ростова то, подъезжай. :)
Сфотографируй обе стороны платы, желательно по крупнее.
Вложений: 2
Re: Помогите определить распиновку на кроссоверах

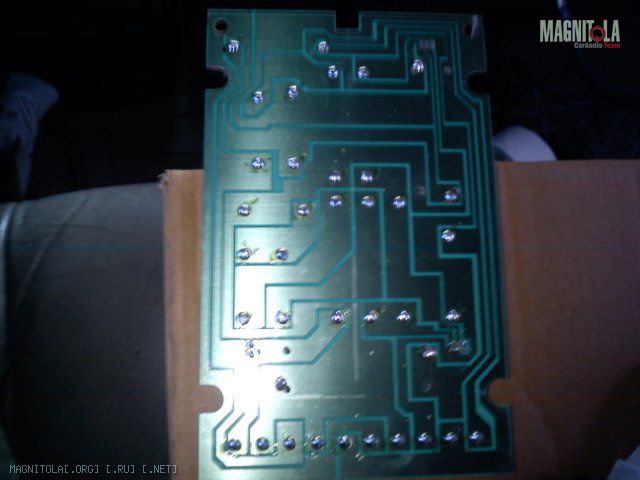

Вложение 116722Вот сделал еще раз обе стороны.

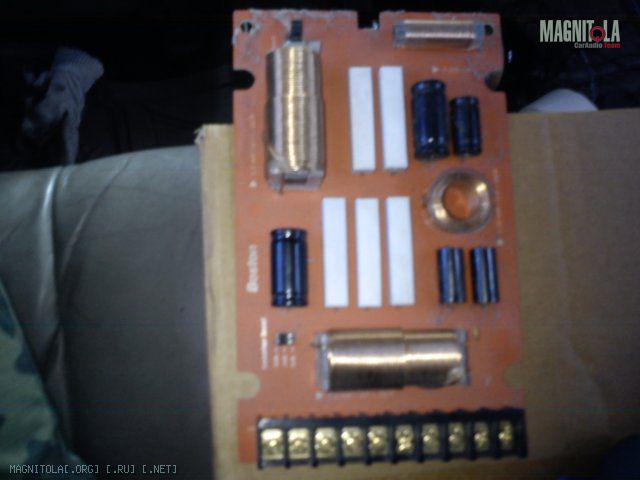

Вложение 116720
Re: Помогите определить распиновку на кроссоверах
Дааа... Кроссы конечно.... блиннн... Такие дорожечки...
Таким разработчикам надо руки отрывать!
На фото плохо видно, есть фотоаппарат?
Re: Помогите определить распиновку на кроссоверах
Попробую из дома еще с нормального фотоаппарата сделать снимок и заслать. Сейчас на работе. Я так понял в форум можно вставлять любой размер фото. Оно автоматом уменьшится? А при клике всплывет в большом размере.
Re: Помогите определить распиновку на кроссоверах
Вложений: 1
Re: Помогите определить распиновку на кроссоверах
вот обратная сторона платы в большом размере без вспышки
Вложение 117771
Вложений: 2
Re: Помогите определить распиновку на кроссоверах
