Помогите организовать линейный выход со штатной головы

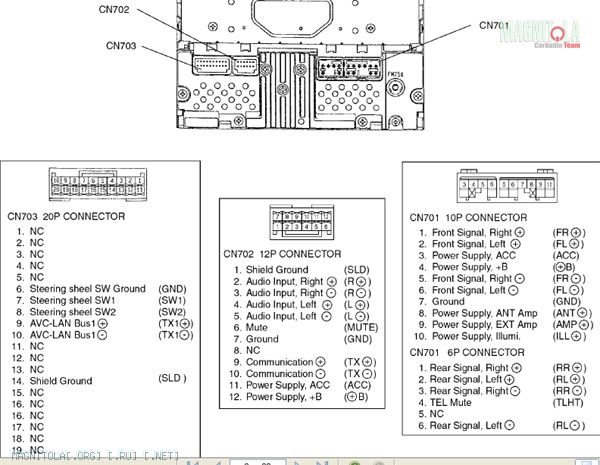

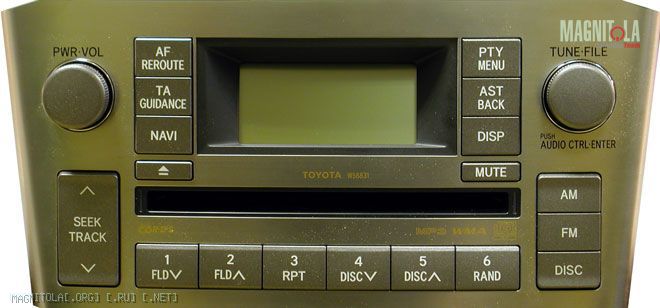

Помогите организовать линейный выход со штатной головы, Голова вот такая http://ertasvc.ru/tovar/517.htm,
Вложение 147017
Вложение 147019
машина Тойота авенсис, нужен более менее качественный линейный стерео выход, дорожки и сигнал нашел линейного, который идет к оконечнику, но он слабенький всего 1,5-1,8 вольта, да и тупо его брать смысла не вижу, начнутся щелчки и наводки не хилые.....

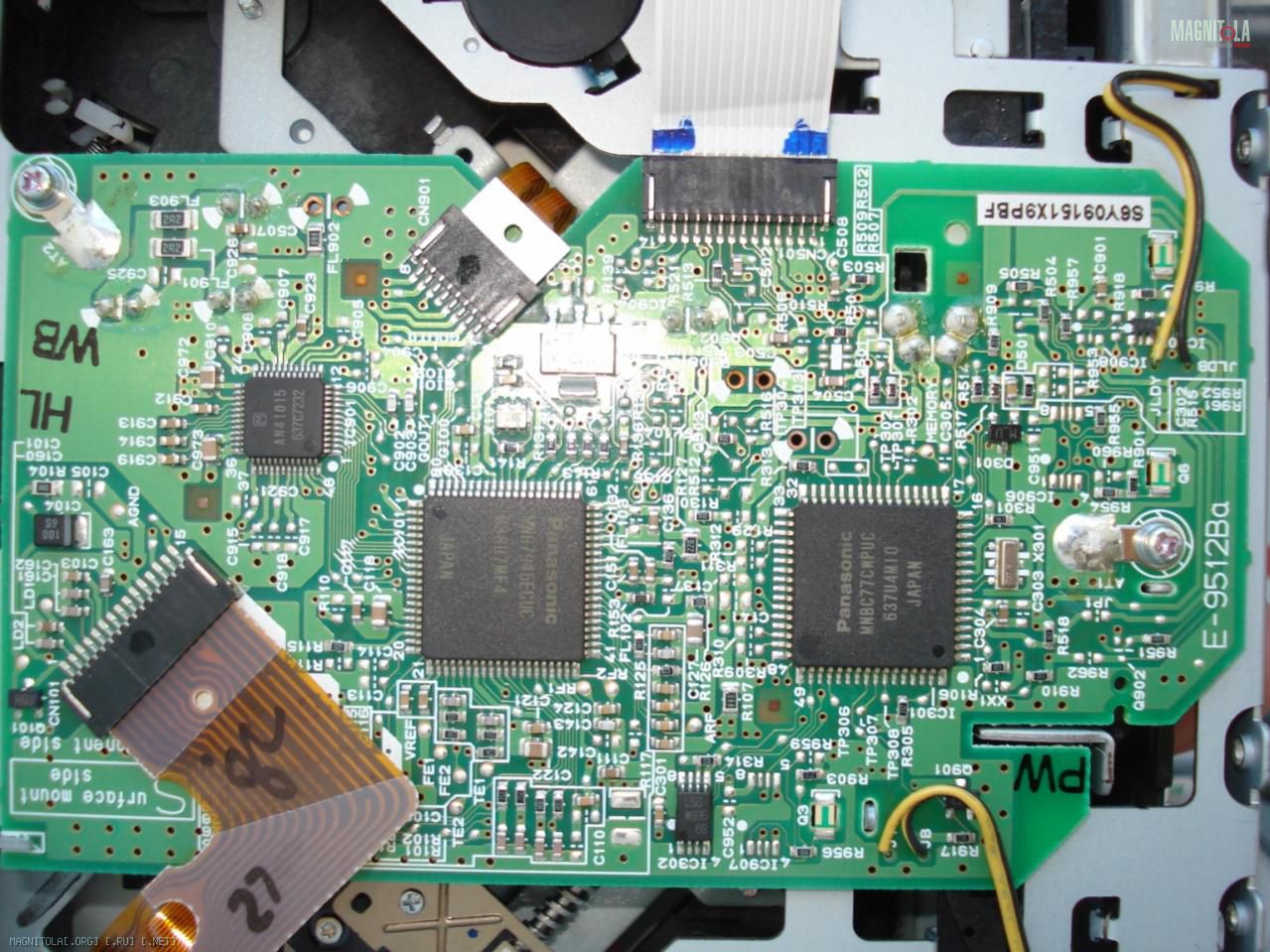

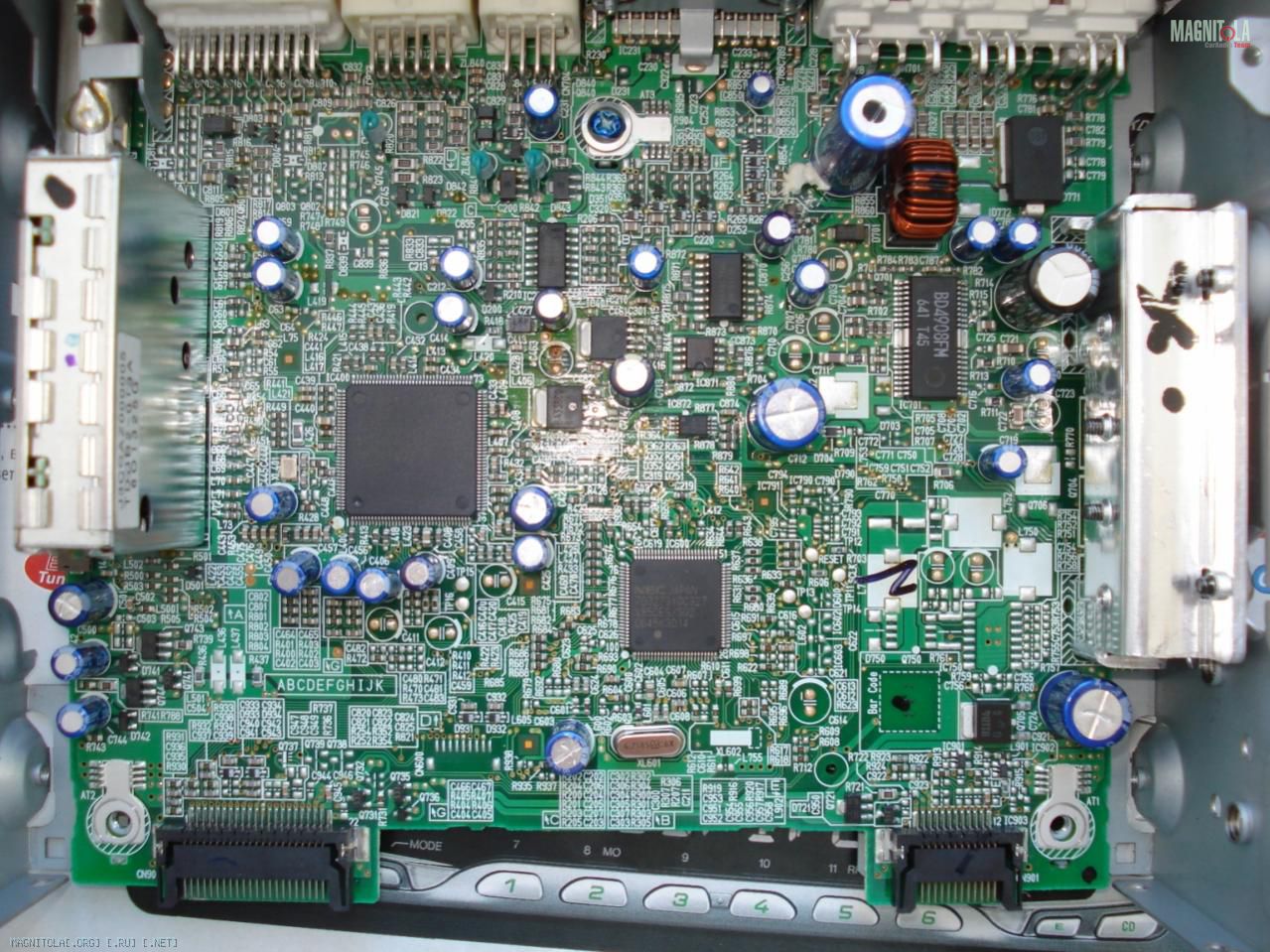

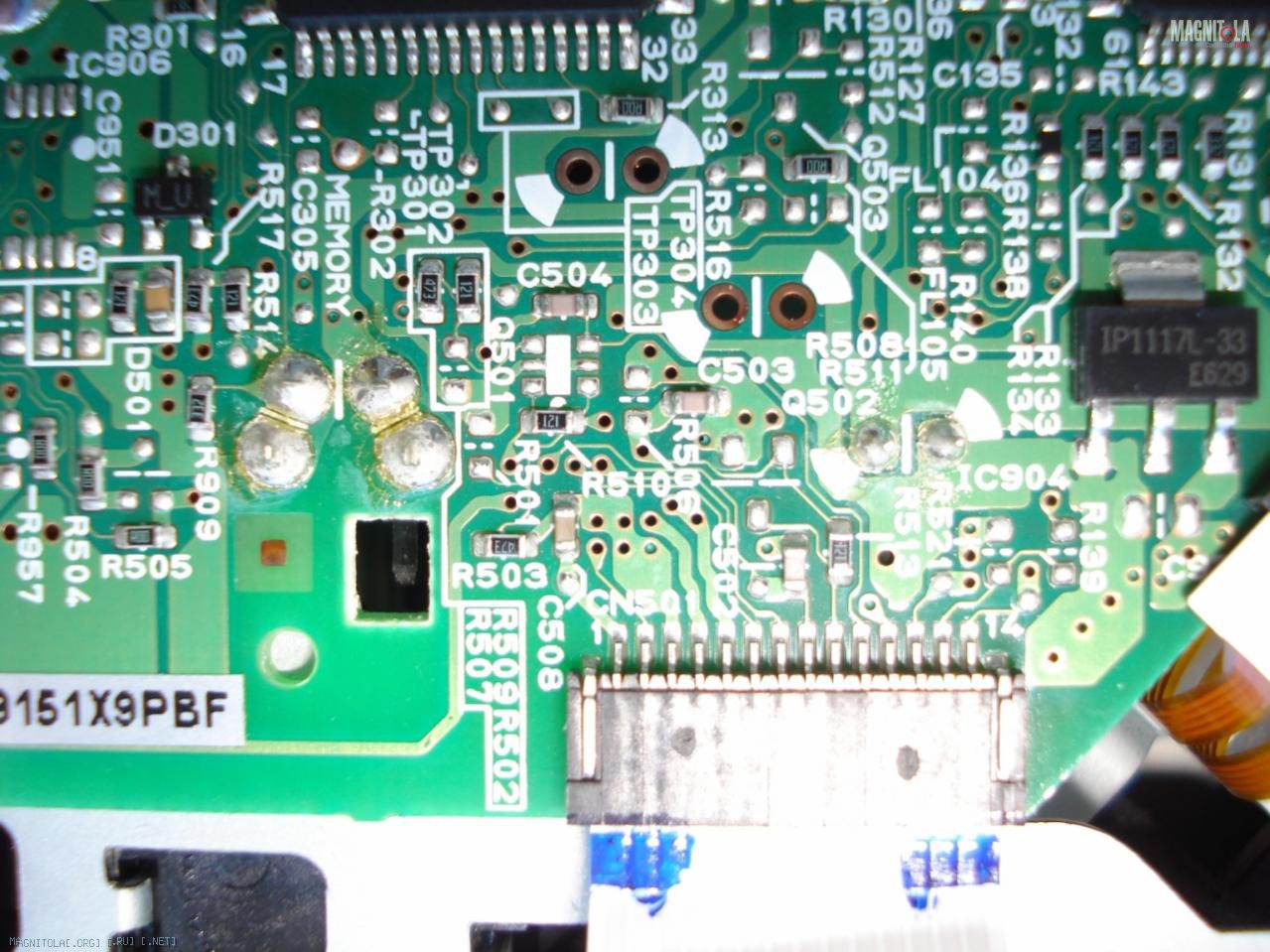

вот фото внутренностей http://fotki.yandex.ru/users/fadeevayu/album/150853/
c пояльником дружить умеем..
Вложение 147011Вложение 147013Вложение 147015
---------- Сообщение добавлено 26.10.2011 в 07:48 ----------
кто сможет помоч?
Re: Помогите организовать линейный выход со штатной головы
Не проще ли сразу в ЭРТУ сдать? У них цены вполне демократичные.
Re: Помогите организовать линейный выход со штатной головы
долековато отправлять хочу попробовать сам это все проделать, ток нужны советы специалистов
Re: Помогите организовать линейный выход со штатной головы
х.з., я бы помог, но далековато от меня.....эт "щупать" надо, а дружить с паяльником тут не глвное, главное найти то место куда его ткнуть, поэтому тут один совет: попросить, за денежку или пиво, того, кто может сделать
Re: Помогите организовать линейный выход со штатной головы
AgentSmit, ты дуплетом на два ресурса решил садануть, а потом выбрать отстрел пожирнее ))).
ответ там уже однозначный есть и однозначный не потому что он от меня, а токма из реальности :).
всё остальное в том числе и твоя попытка упростить, сваливаясь к виртуальной земле это в той или иной форме компромисс.
зы: в разделе Высший пилотаж подобное есть, там есть всё информационно необходимое.
Re: Помогите организовать линейный выход со штатной головы
Цитата:
Сообщение от
FFZ AgentSmit, ты дуплетом на два ресурса решил садануть, а потом выбрать отстрел пожирнее ))).ответ там уже однозначный есть и однозначный не потому что он от меня, а токма из реальности :). всё остальное в том числе и твоя попытка упростить, сваливаясь к виртуальной земле это в той или иной форме компромисс.зы: в разделе Высший пилотаж подобное есть, там есть всё информационно необходимое.
отстрел пожирнее, ну а кто же его не хочет? Хочу попробовать самостоятельно сделать линейный выход, и прошу совета что да как. Я понял что нужно собрать плату на основе операционника, для усиления сигнала, и брать этот сигнал нужно брать с дсп головы, дата шит головы я нигде найти не могу :( только методом тыка искать сигнал.
Re: Помогите организовать линейный выход со штатной головы
Цитата:
Сообщение от
AgentSmit только методом тыка искать сигнал
осцилограф в помощь
Re: Помогите организовать линейный выход со штатной головы
Цитата:
Сообщение от
AgentSmit отстрел пожирнее, ну а кто же его не хочет? Хочу попробовать самостоятельно сделать линейный выход, и прошу совета что да как. Я понял что нужно собрать плату на основе операционника, для усиления сигнала, и брать этот сигнал нужно брать с дсп головы, дата шит головы я нигде найти не могу :( только методом тыка искать сигнал.
я вроде как уже направил куда следует нырнуть чтоб почитать :). да усилительный каскад на сдвоенном ОУ, и запитать его от готового модульного исполнения DC/DC выдающего +/- 12в или +/-15в при входных 9-18в.
Сигнал искать если нет мануала к девайсу естественно методом научного тыка ))) продвигаясь от конца к началу :), как ещё...., по другому не знаю как :).
---------- Сообщение добавлено 26.10.2011 в 23:05 ----------
Цитата:
Сообщение от
vaskol83 осцилограф в помощь
+1 весьма полезная в хозяйстве весчь :)
Re: Помогите организовать линейный выход со штатной головы
Я бы на вашем месте все таки обратился к специалисту, конечно я так посмотрел вроде не очень там сложно, но нужно с паяльником посидеть.
Re: Помогите организовать линейный выход со штатной головы
Цитата:
Сообщение от
OlegVasiliev конечно я так посмотрел вроде не очень там сложно
дык конечно ничего сложного, когда мануал есть))))))а у Вас он есть?
