Отдельное спасибо, что разжевал про пятый канал!
Решение с пятым каналом и спец.сабами красивое:)
+1, согласен, просто и со вкусом :)Цитата:
Сообщение от fox proteus
Приветствую всех.
Ну вот собственно, после всего, что я написал по девайсу в свете вопросов его концепции ну и неким объёмом по вопросу его основного содержания по "железу" можно переходить и к "разборкам" вопроса управления девайсом.
Вопрос это на столько объёмен, что напишу коротко ))), потому как, чтоб описать полно и понятно все возможности софта управления девайсом нужно будет написать руководство пользователя ))), а это уже очень зтратно по времени. Посему тут приведу только некоторые скришоты, которые, надеюсь дадут пищу и желание самостоятельно попробовать и разобраться, всем кто проявит интерес. Благо для этого производить всё сделал :), а именно прикладной софт управления работает в ДЕМО режиме и это позволяет каждому не имея непосредственно девайса попробовать наглядно понять возможности девайса.
Итак, софт для работы с девайсом подключенным к компьютеру через USB порт, ATF DSP PC-Tool можно скачать с сайта производителя http://www.audiotec-fischer.de/cms/dsp-pc-tool.html кроме этого, на всякий случай положил и тут как вложение в тему.
На сегодняшний момент времени последняя и актуальная версия софта 2-80.
Audiotec-Fischer под брендом Helix давно уже выпустил серию процессоров, которые тут на форуме уже обсуждались, ну для примера вот тут http://magnitola.org/proclushka-test...sor-helix.html . Это я к тому что софт один и тот же, одинаковый стало быть ))) и для Helix и для Match, т.е. информацию можно черпать по данному софту из разных мест :).
Собственно говоря скачали, установили, запускаем :):
Вложение 552326

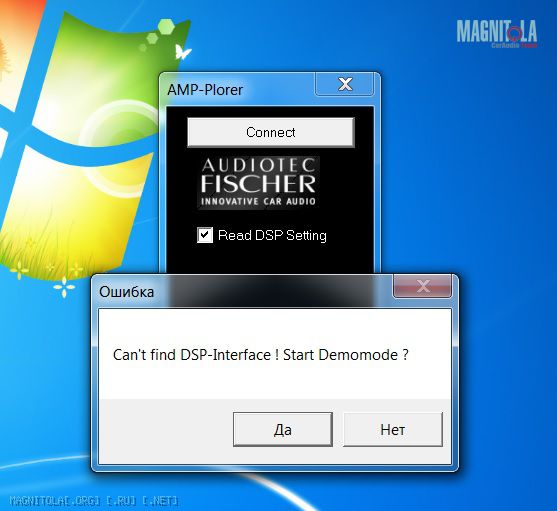

Нажав Connect, не имея подключенного девайса программа предложит запуск в ДЕМО режиме:
Вложение 552350

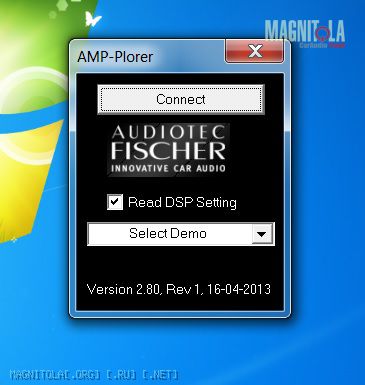

Т.к. программа по интерфейсу не нашла девайса, т.е. не смогла определить модель, то соответственно предлагает активную кноповку :), с помощью которой можно выбрать из списка девайсов интересующую модель, т.е. жмакаем селектор Select Demo :
Вложение 552352

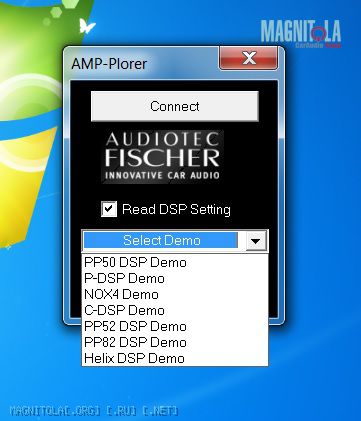

и получаем выбор :
Вложение 552354

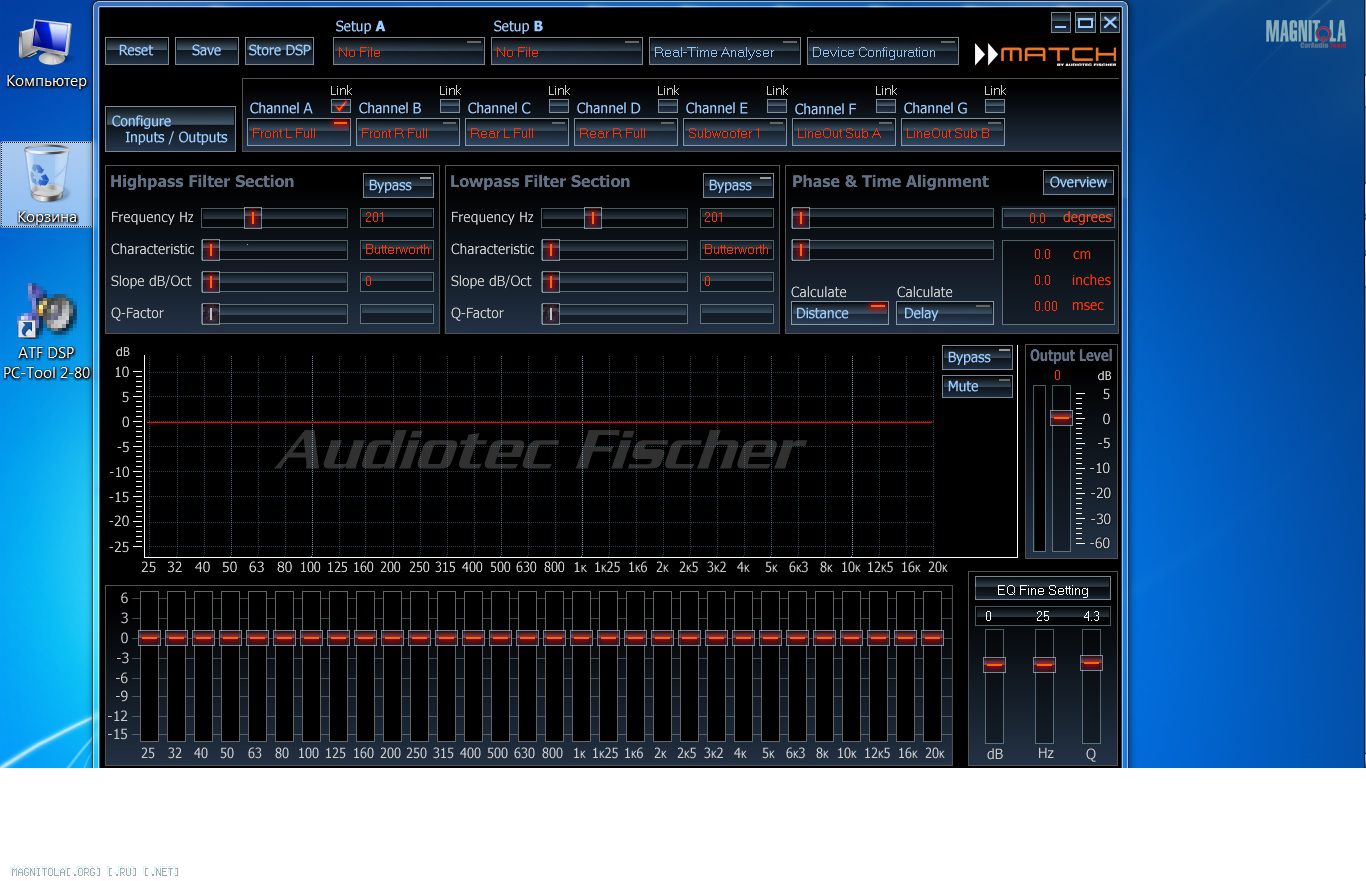

Тема про Match PP 52DSP соответственно его выбираем и получаем основное поле программы :
Вложение 552356
Как видно уже только на этом окне программы управления столько всего что управляется ))), т.е. мы как конечные пользователи можем всем этим манипулировать, что надеюсь теперь адекватно принято то, что я будут короток и полного описания писать не буду.

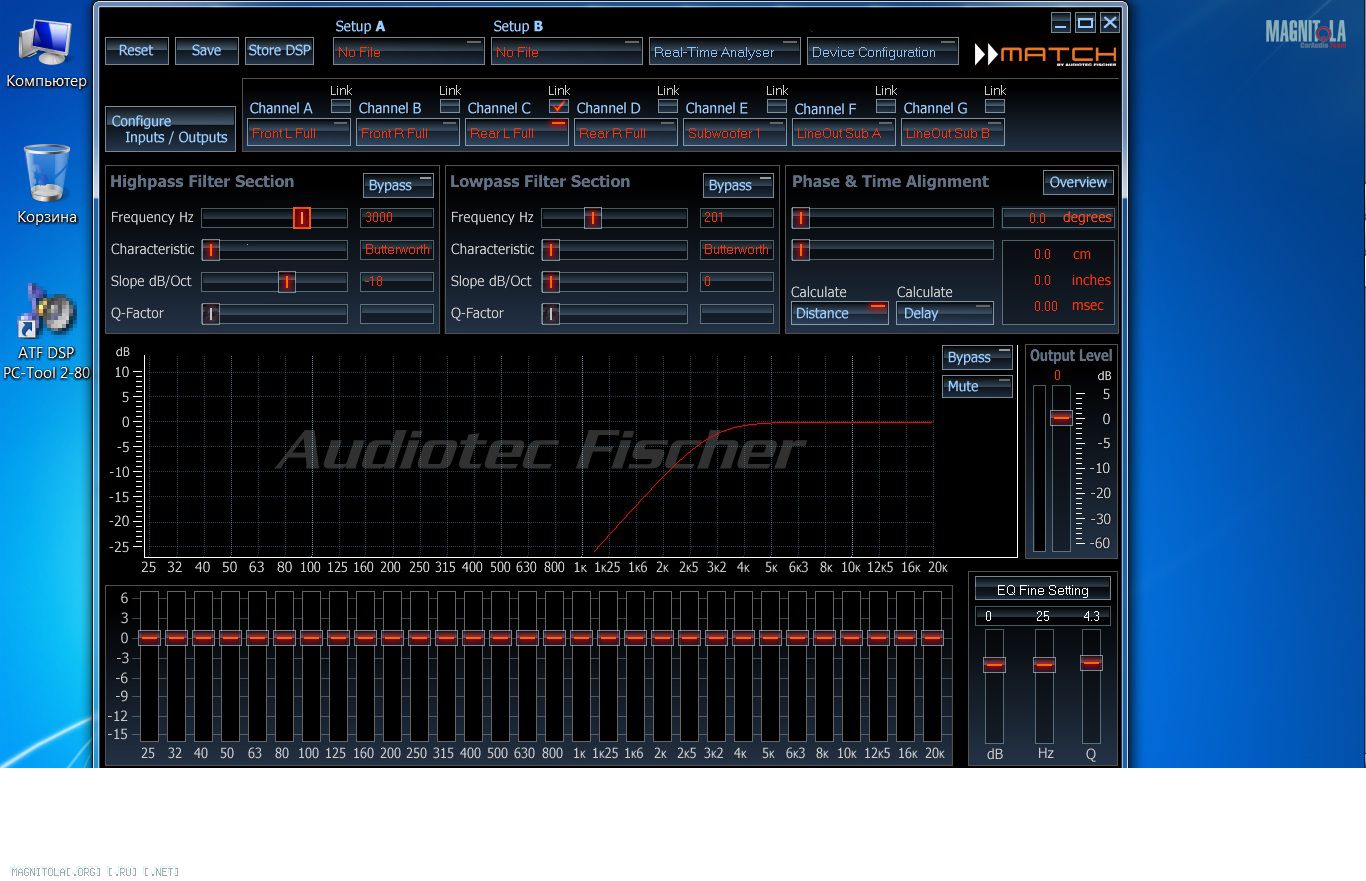

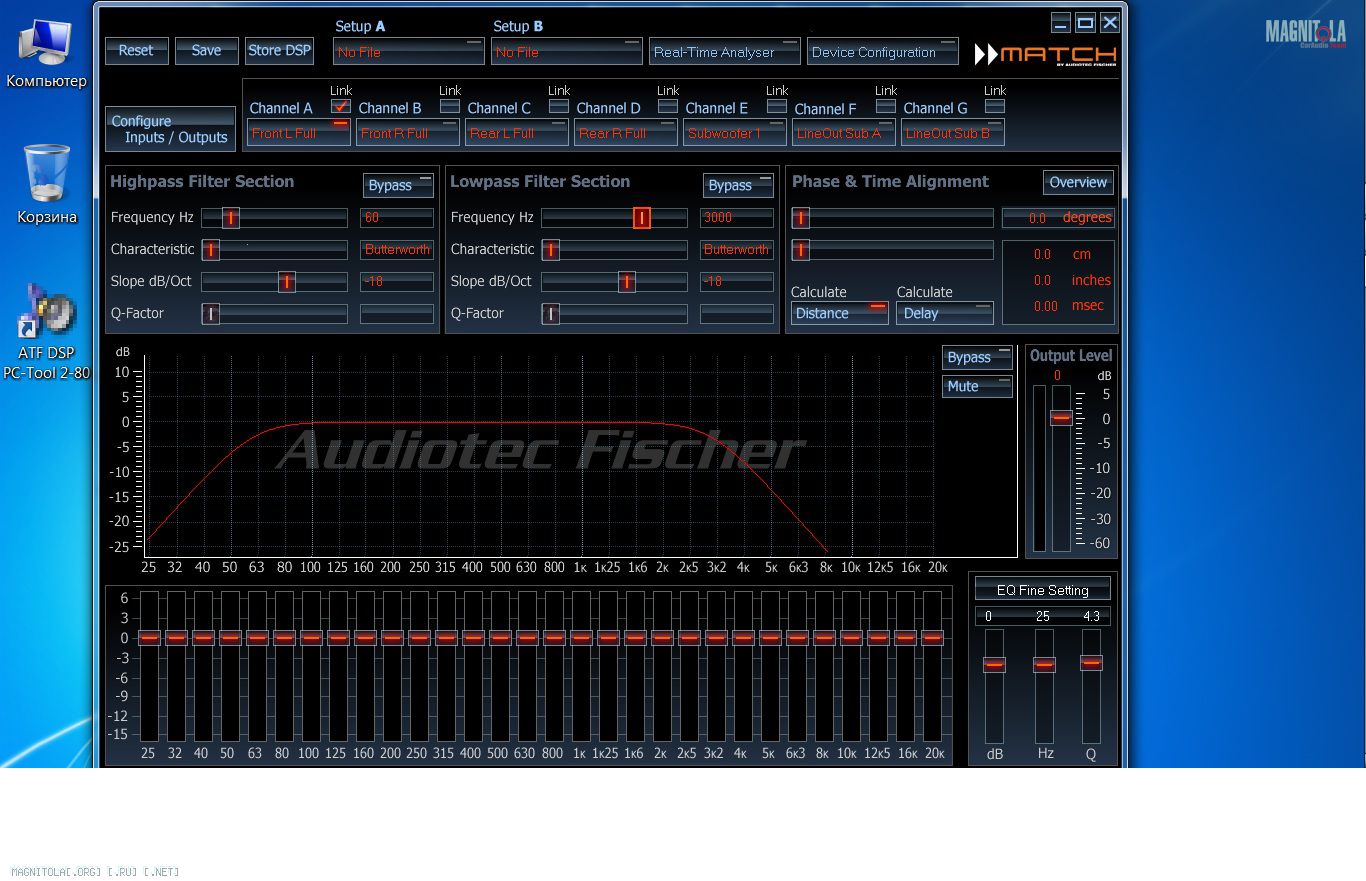

Ну вот к примеру что можно:
Вложение 552360Вложение 552362
на что это похоже :) ? Ну да, про поканальное усиление вопросы были в темах, вот пожалуйста, хотим больше чем если по штатному подключению в мега простых штатных аудиосистемах то нет проблем, чуть добавляем в состав системы динамиков и режем как хотим, где хотим, с широчайшим спектром типов фильтров и их порядков.

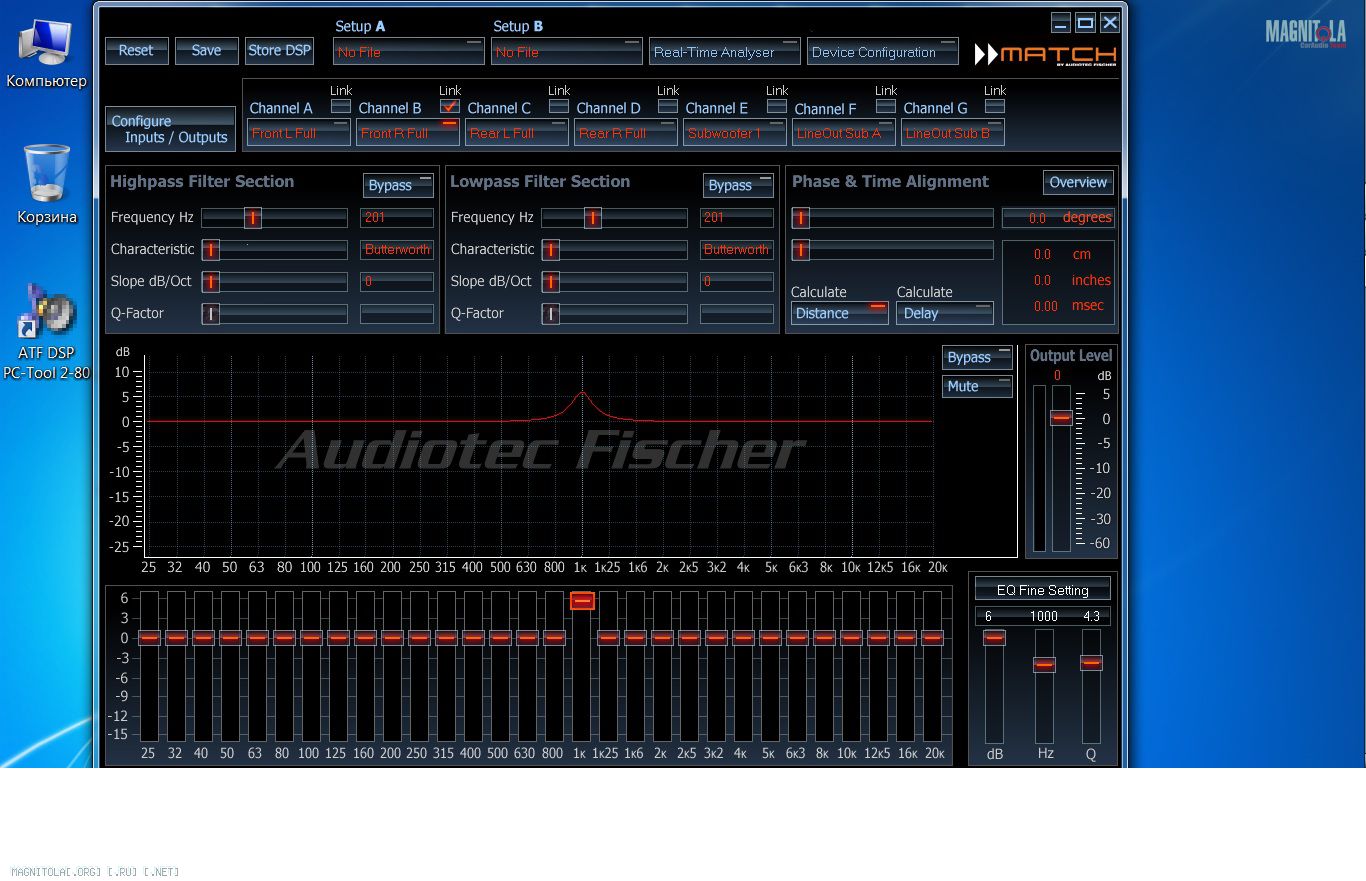

По обработке и корректировке АЧХ тоже возможности широчайшие...... для примера возьмём 1кгц и вот что имеем возможность делать :
Вложение 552364Вложение 552368Вложение 552374Вложение 552370Вложение 552366Вложение 552372
Для манипуляций с временными параметрами и параметрами уровней тоже есть соответствующие инструменты.

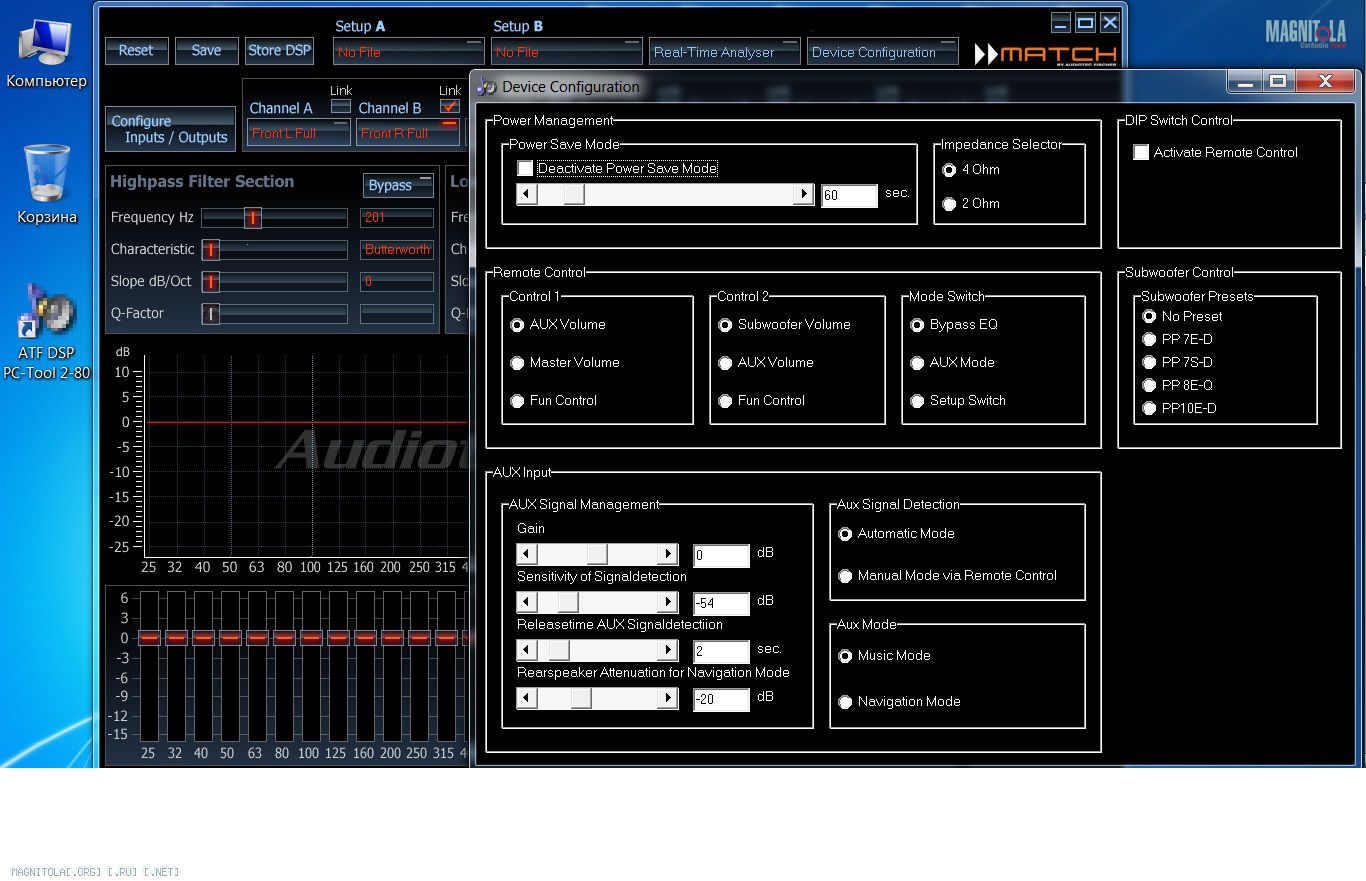

Далее есть ещё окна для манипуляций по настройке и конфигурирования девайса :
Вложение 552380

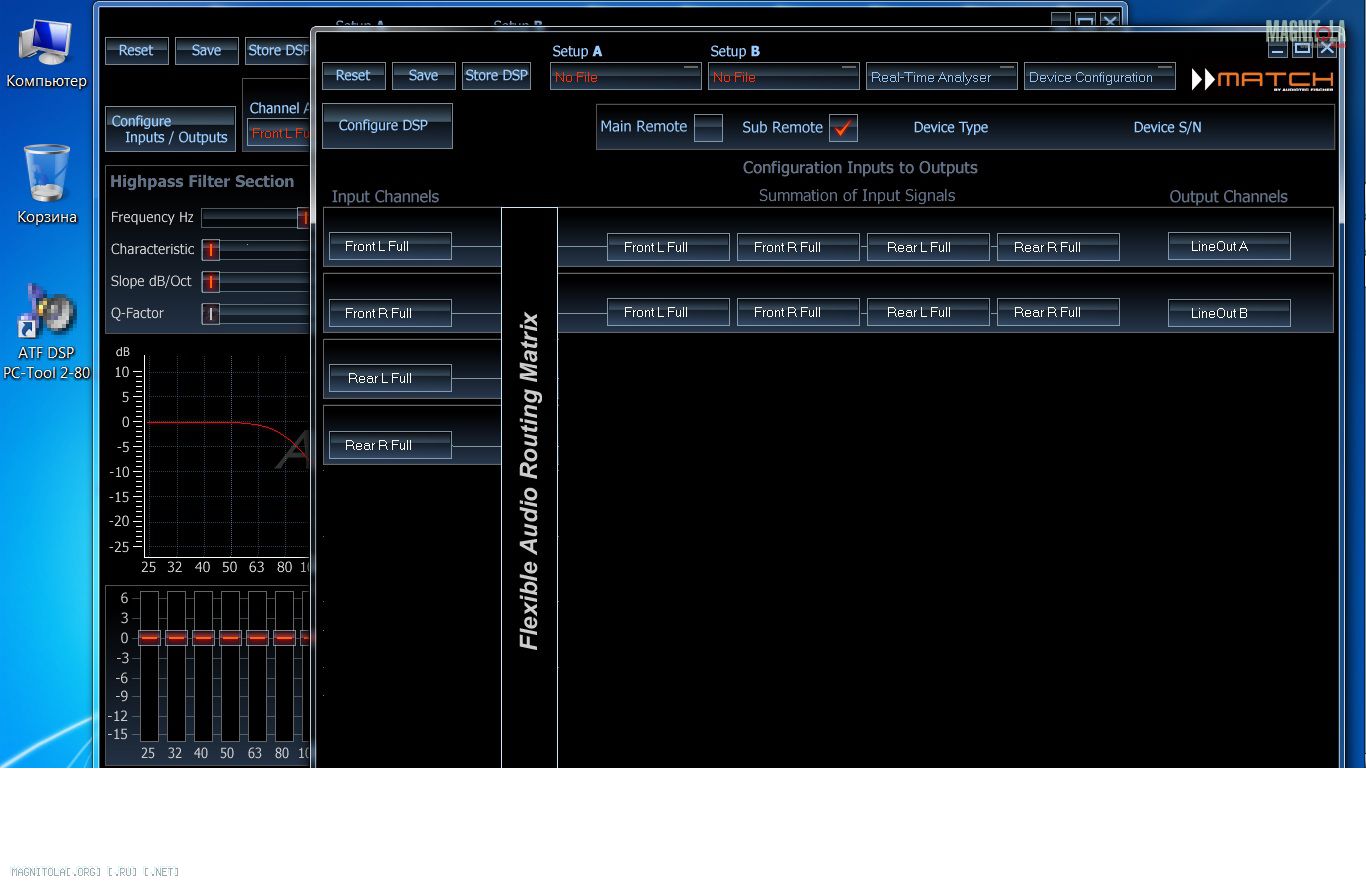

На этих двух скриншотах хотел показать чтоб не забывали ещё и о том что кроме силовых выходов девайс облалает и парой линейных выходов, которые так же управляемые и настраиваемые по усмотрению конечного пользователя :
Вложение 552382Вложение 552384
На следующем скриншоте я преднамеренно изуродовал АЧХ по данному линейному выходу чтоб обратили внимание на то, что эквалайзер тут тоже работает, но в несколько урезанном варианте по кол-ву полос регулирования, а в остальном всё так же как и по фронт/тыл силовым выходам :
Вложение 552386
Ну в общем и целом, вкратце так сказать, как то так :), берите софт, ставьте и играйте, игра это тоже путь к познанию :).
Всем удачи!
Купил и поставил это чудо немецкого звукостроения.
Пока настроил только задержки для более менее правильно сцены.
Глубокие настройки думаю делать после ШВИ дверей.
Хотя мне тяжеловато в них разобраться..
Ну и? Задержки вручную выставляли или заводские предустановки? Эффект какой получили?Цитата:
Сообщение от 4epBb
Авто шкода Суперб.
В нем расположение динамиков отвратительное, сцена отсутствовала как факт.
Заводские настройки не применял, так как они во-первых сделаны под использование фирменых сабов, а во-вторых, что то девайс настройки эти не считал с карты (причину выяснять не было времени).
Руками выставил задержки по всем 4-м каналам.
Больше ничего не трогал
Эффект:
Ранее звук был слева спереди и внизу, теперь все сдвинулось в центр и вверх на уровень зеркала заднего вида.
У меня уже вторая октавия) если в первой я все переделал, то во второй энтузиазм поубавился))Цитата:
Сообщение от 4epBb
Расскажите про задержки подробнее. Не совсем, а вернее совсем непонятно, как они могут давать ощутимый эффект при задержке одновременно нч и вч. Да еще и на таком расстоянии друг от друга.
См. последний скрин на описании программы настройки выше.
Вот на это скрине видно, что на канал F высталена задержка в разделе Phase & Time Alignment -133.2 см
Я как делал, выбирал канал и двигал этот ползунок.
Подкручивая правый фронт - сцена двигалась в центр
Когда крутил задние каналы - сцена двигалась или вперед, или назад - не помню.
Как то так.
Процесс я знаю. Меня техническая часть интересует. А то, что Вы описали, можно и на ГУ сделатьГЫ ГЫ ГЫЦитата:
Сообщение от 4epBb
Федь, жаль конечно, что ты "в поле" испытания не можешь провести...
