Вопрос по усилителю Audison LR605XR

Добрый день.

Попал в руки такой довольно древний 5-ти канальный усилитель.

Пока пытаюсь разобраться с ним, инфы в сети крайне мало. На данный момент такая ситуация:

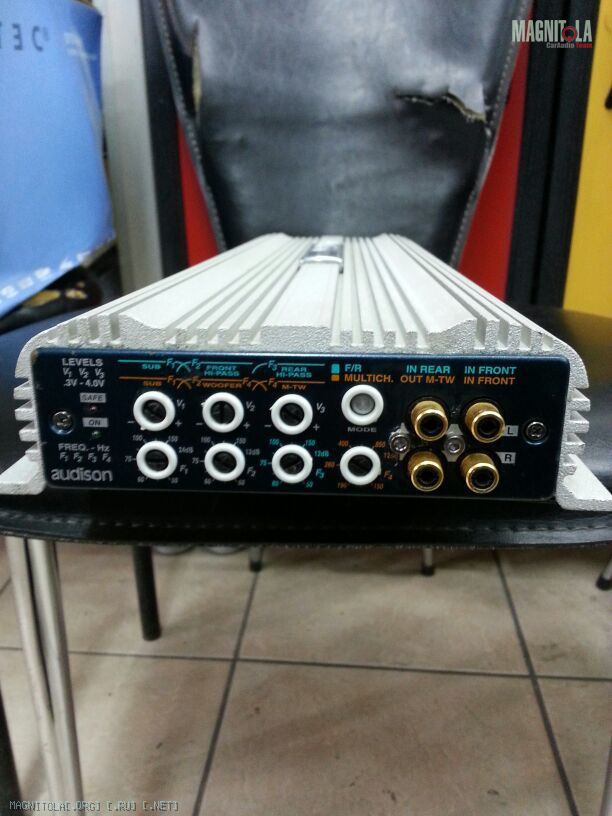

на панели управления должен быть переключатель mode (режим фронт/тыл или multichanel), то есть выглядеть должен так(фото:
Вложение 689714

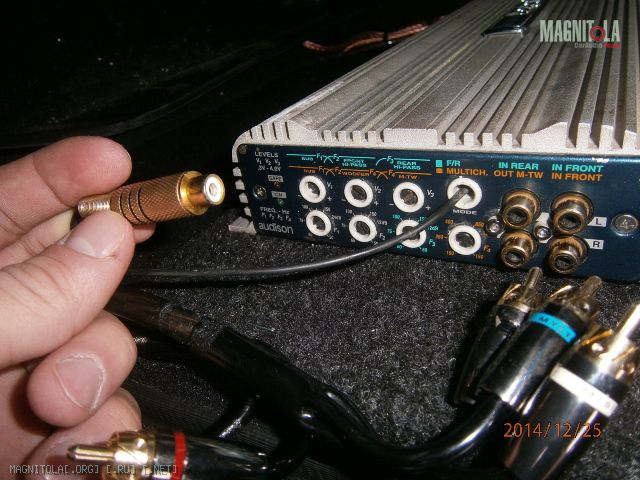

Но на моем вместо переключателя выведен провод с гнездом RCA:
Вложение 689716

Кто знает, прошу объясните зачем выведен и для чего нужен? И как собственно понять в каком режиме он работает.

Заранее благодарен! :thank_you2:

Думаю стоит снять крышку и сделать фото места входа загадочного проводка...

Цитата:

---

Сообщение от Fill163

Кто знает, прошу объясните зачем выведен и для чего нужен?

---

Этого никто не скажет,а посмотреть к чему он подсоединён нужно.Лучше не выяснять его происхождение,а восстановить усилитель ,как было задумано производителем.Если сами не имеете опыта-отдать специалистам для этого решения.,

скорее пятый канал отделили.

Цитата:

---

Сообщение от kgkroman

скорее пятый канал отделили.

---

Эта идея никому неизвестна,кроме того,кто её осуществил,может и выход дополнительный-надо определять.Только стоит ли на это тратить время?-думаю,- что нет.,

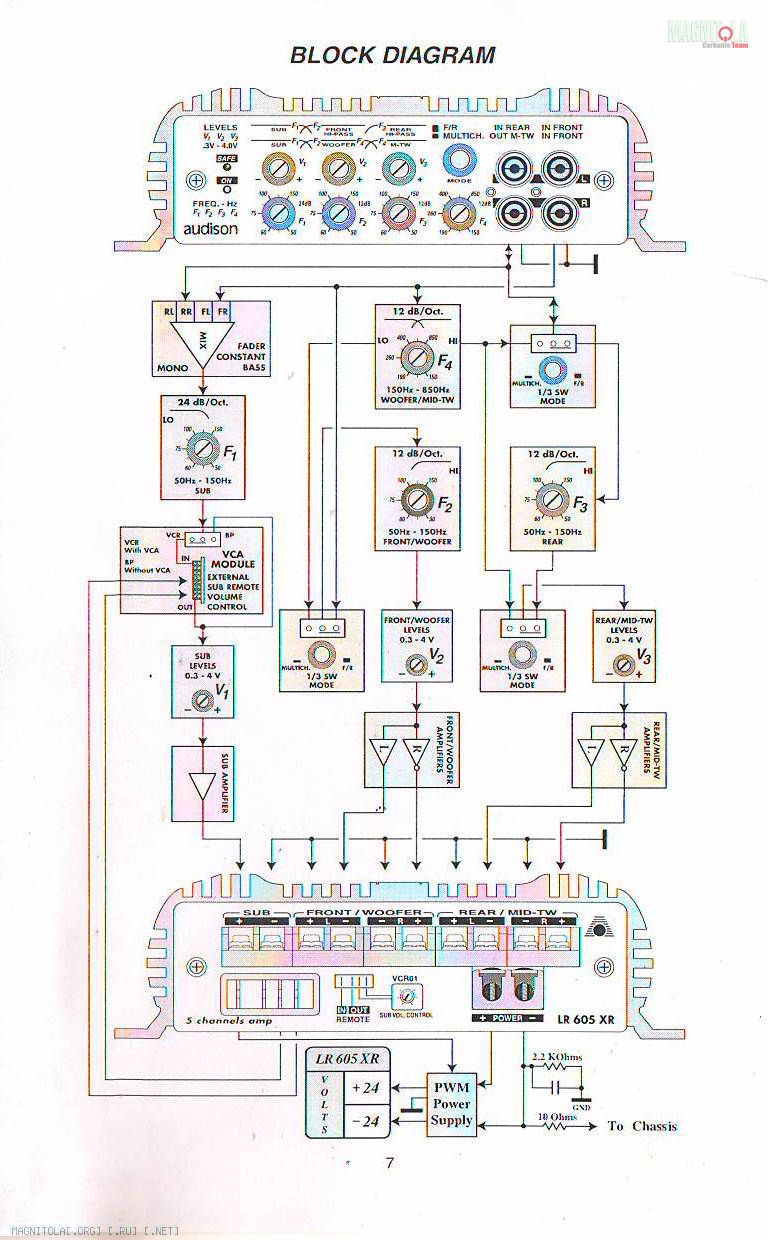

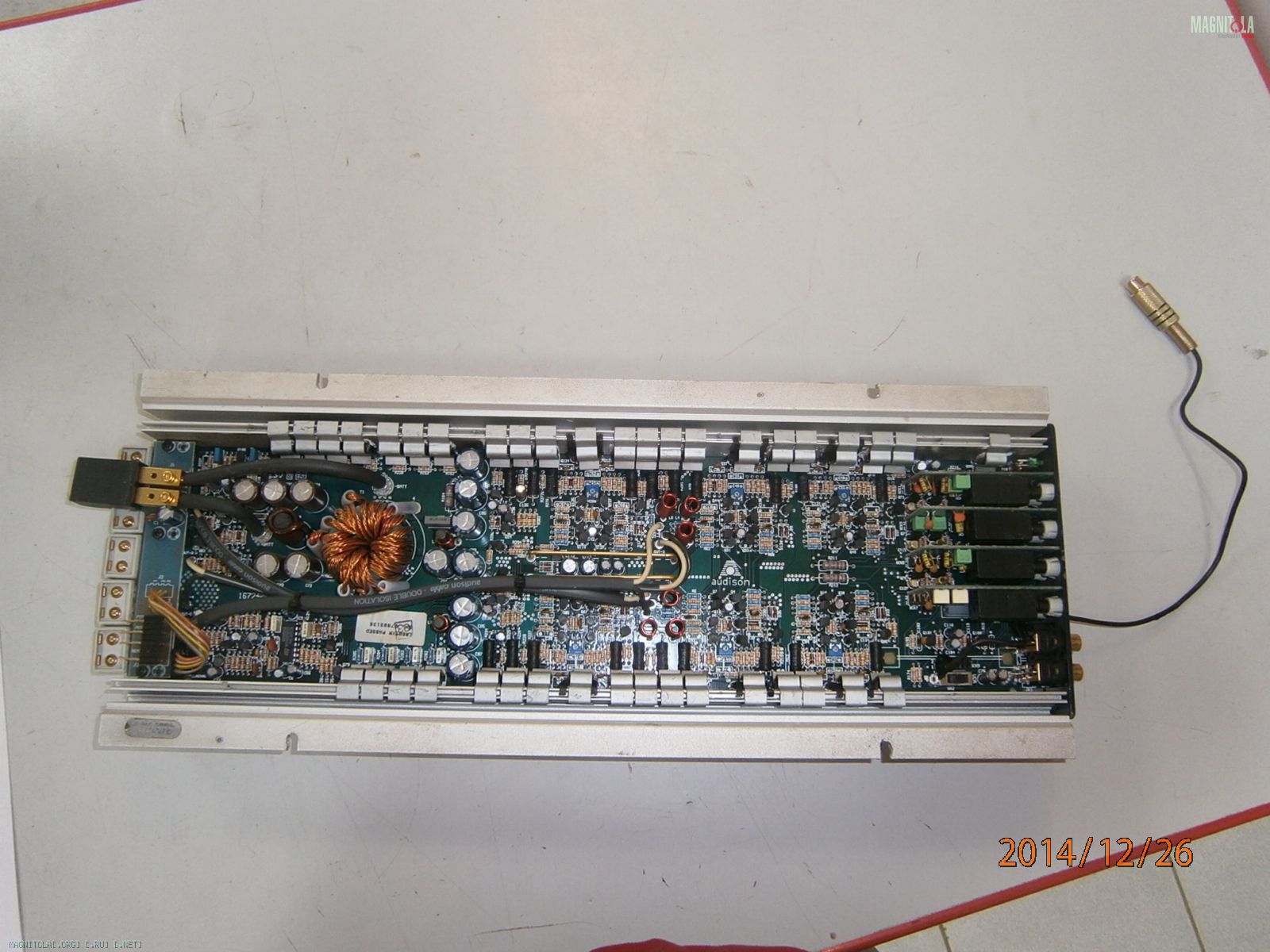

Как и посоветовали, снял крышку и сделал несколько фото + нашел схему:

Вложение 689906Вложение 689908Вложение 689910Вложение 689912Вложение 689914

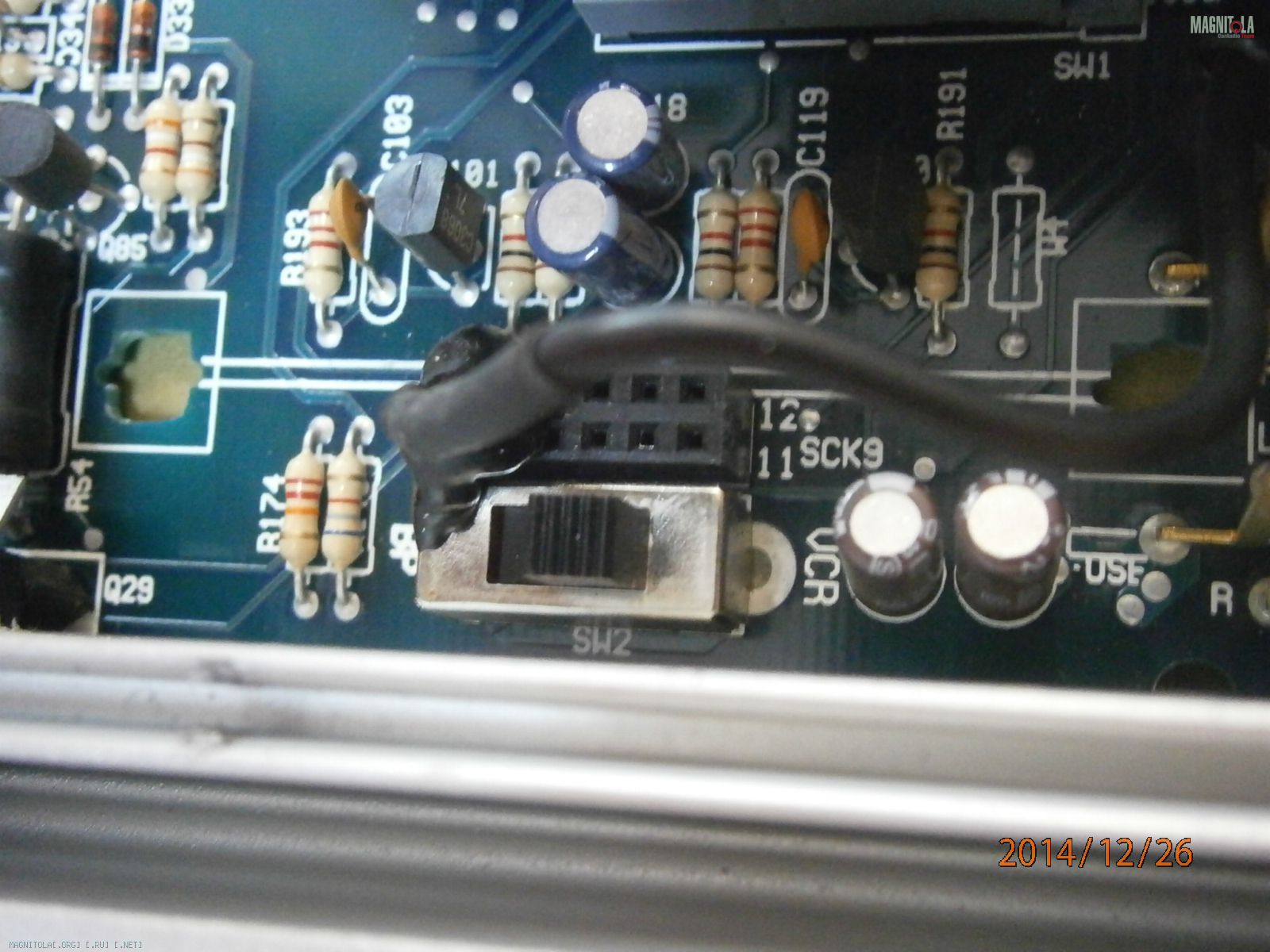

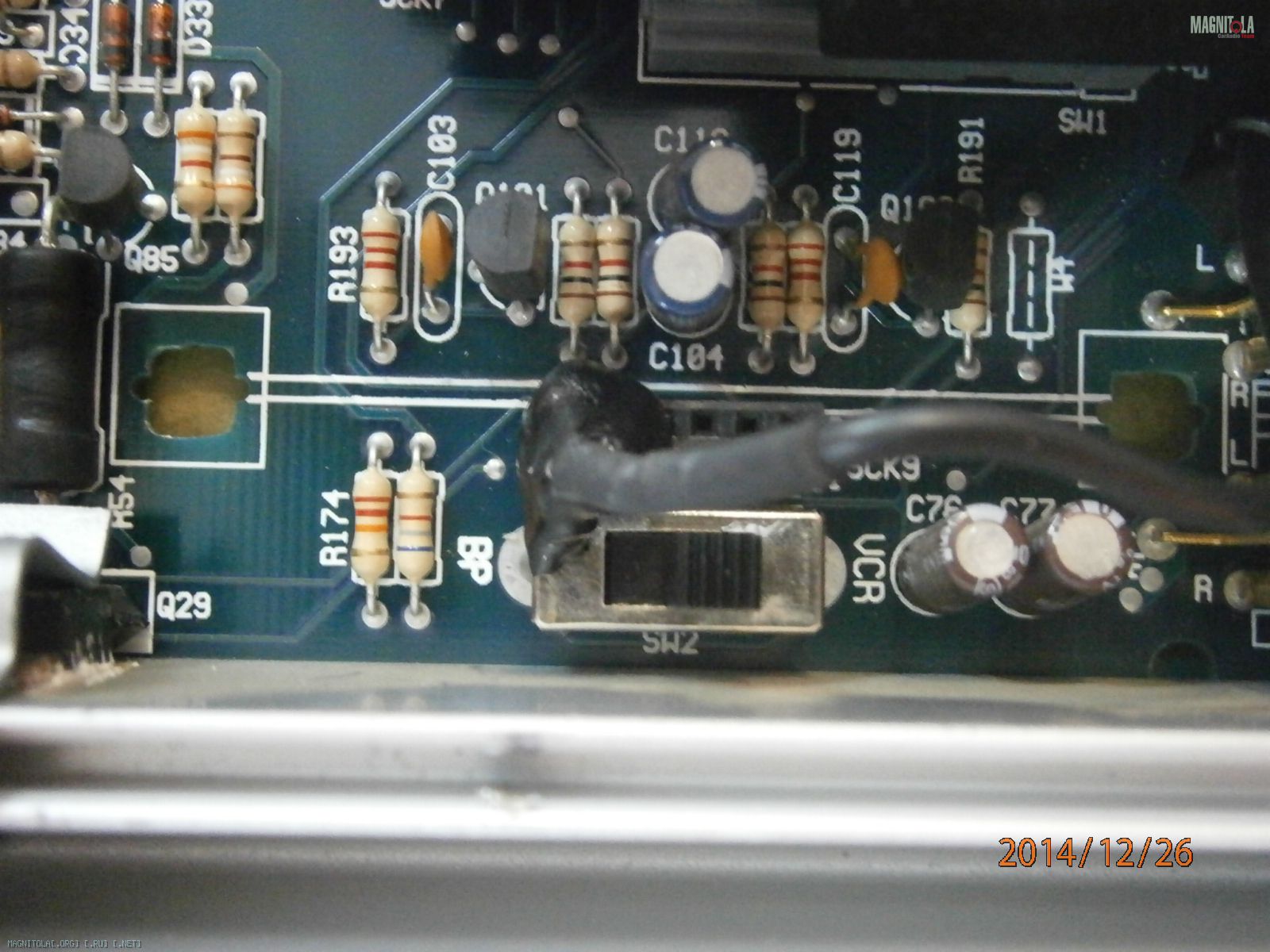

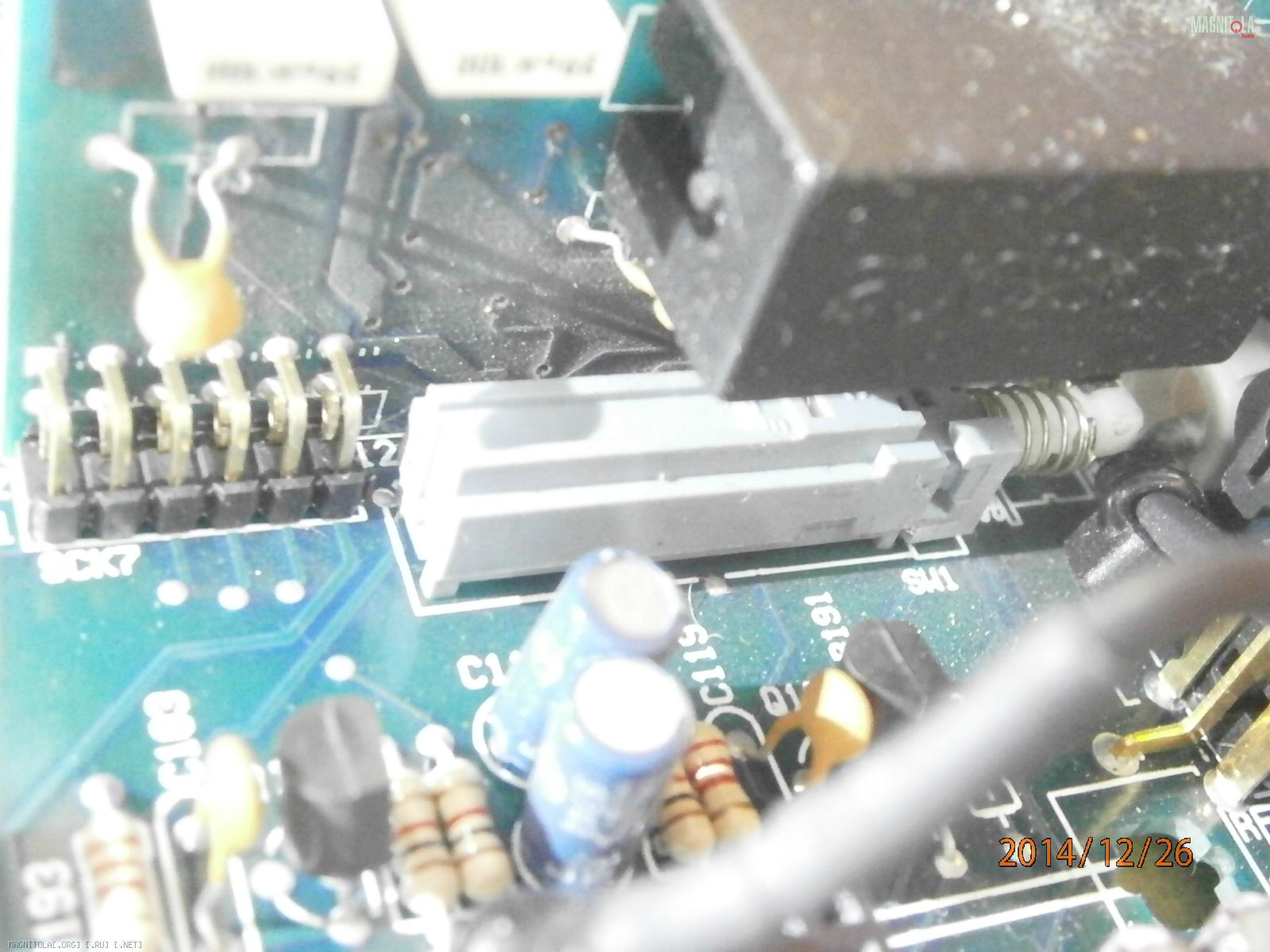

На фото видно, что кнопка осталась, а провод подключен к какому то гнезду, плюс какой то переключатель возле гнезда.
В схемах не секу, буду признателен, если кто обрисует что к чему. :thank_you2:

Цитата:

---

Сообщение от Fill163

На фото видно, что кнопка осталась, а провод подключен к какому то гнезду, плюс какой то переключатель возле гнезда.

---

Подключите усилитель,подайте сигнал и посмотрите что на этом разъёме есть,используя осциллограф для этого.,

Цитата:

---

Сообщение от gena60

используя осциллограф для этого

---

есть такая возможность, но правда не скоро получится ей воспользоваться из за праздников.

Подскажите тогда, получиться ли этот усь пустить на 2полосный фронт поканально (Morel Tempo 6), гу Pioneer 80prs.
То есть задействовать только 4 канала, саб на отдельный 2канальник пойдет.
Я имею ввиду, получиться ли согласовать фильтры усилителя с фильтрами гу (у усилителя они не отключаемые) и чьи фильтры в приоритете?
ФВЧ для мидбаса 50-150 гц
ФНЧ мидбаса и ФВЧ для твиттера 150-850 гц.
Каким образом все согласовать, не может же твиттер от 850 гц играть..... или я чего то не понимаю...

Цитата:

---

Сообщение от Fill163

задействовать только 4 канала, саб на отдельный 2канальник пойдет.

---

Можно саб не подключать к нему,а регулировки производить с ГУ предпочтительнее будет.,

Цитата:

---

Сообщение от gena60

Можно саб не подключать к нему

---

Я и написал, что саб будет играть от отдельного усилка)

Цитата:

---

Сообщение от gena60

регулировки производить с ГУ предпочтительнее будет

---

Это понятно, а какие тогда выставить настройки на усилителе??
Если я регулятор ФНЧ для мида и ФВЧ для твиттера (один и тот же регулятор) поставлю в максимум на 850 гц, а с головы скажем порежу их на 4000гц, то что на выходе получится??
