Конструкция твитеров. Апертурный диск

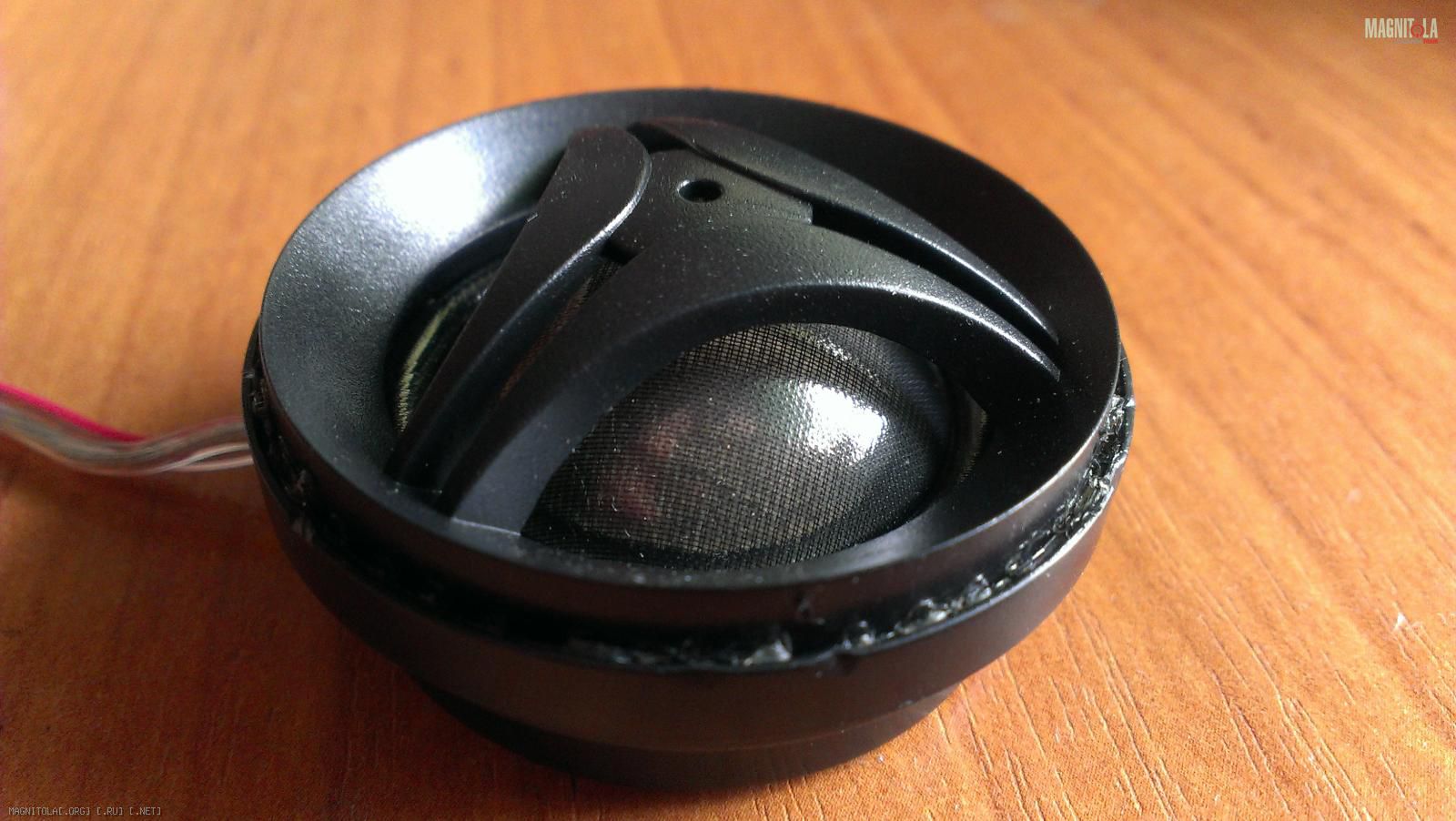

Мой вопрос прост. Зачем над куполом пищалки нависает приблуда, как на фото. Нарыл несколько вариантов: фазовыравнивающий диск, апертурный диск. Переотражающий диск. Для чего нужен? Догадываюсь, что твитер с апертурным диском предназначен для установки под углом, а без оного - по оси излучения. Если ориентировать твитеры собираюсь на голову (что верно, не так ли? система поканальная), то диск лучше удалить? Как узнать частоту настройки диска? Заранее благодарю за профессиональные ответы! Мнение спецов only.
Вложение 691644

Тоже всегда было интересно зачем это. Но как то склонялся к тому, что это просто защита купола от "любопытных ручек". Интересно будет услышать ответ про настоящее назначение данной приблуды:)

---------- Сообщение добавлено 01.01.2015 в 15:45 ----------

el26, С Днем Рождения!!!!

После прочтения съесть!

защита+декор, какие еще апертурные диски - идите похмелитесь зызызы

Цитата:

---

Сообщение от Андреичъ

какие еще апертурные диски

---

"...Упомянутое выше смещённое кольцо, похоже, действует как апертурный диск, но «наоборот»: на частоте 16 кГц звуковое давление по оси возрастает, а под углом 50 градусов падает..." (С) "АвтоЗвук"

Апертурный диск - синоним акустической линзы. То есть ее задача когда надо фокусировать или рассеивать - управлять пучком звуковых волн по задумке конструктора аудио системы.

Благодаря пояснению Папа Карло на ВегаЛабе найдена преинтереснейшая ветка про акустические линзы. Советую почитать всю.
И, как всегда, спасибо флудерам, которым лишь бы вставить слово.

После прочтения съесть!

на картинки пищалка за 50 центов, а вы тут развели зызызызызызы

Да какая разница-они и дорогих и у дешёвых применяются. Основная задача, как у сетки на лейке- придавить по оси, чтоб в стороны ушло.
А вот пытаться 'доработать' то устройство , принцип действия и расчёт вам неизвестны - не посоветую никому и нигде, в какой бы области руки не чесались....

Цитата:

---

Сообщение от Андреичъ

После прочтения съесть!

на картинки пищалка за 50 центов, а вы тут развели зызызызызызы

---

смысл не в стоимости пищалки, а в технологии и теории. Кстати пища стоит 9кРуб. Вам пообщаться не с кем? Я же попросил, отвечать строго по делу!

Много интересного можно найти в книге Я.Вахитова по электроакустике. Особенно в разделе по конструированию предрупорных камер для компрессионных ВЧ драйверов. Так уж исторически сложилось , что в них применяются узкогорлые рупоры, то есть диаметр мембраны в 5-10 раз по площади превышает площадь горла рупора. Соответственно начинают вовсю работать волновые процессы из за которых отдача становится нелинейной. Как выход из этого положения стали использовать сложную систему каналов на входе в горло - это тоже хороший пример акустической линзы.
На практике же сейчас все стали упрощать так как изготовление такой сложной и полезной для звука перфорации требует капитальных вложений как в изготовление , так и в исследования. Потому дальше пули в керне акустические линзы распространены редко.
