В общем не покидает меня мысль попробовать построить подсидельнички для этих мидов.
Диапазон который треба от них ~60гц-500гц не более.
tigeross, задвался вопросом о постройке ящиков в дверь для них. Было озвучено мнение что им нужно от 25 литров и более.
В своей машине литров 15 думаю смогу наскрести под сидухой.
параметры динамика
Цитата:
Сообщение от Jaff
Fs 55.6611
Diameter 128.0000
Re 3.5000
Rms 0.9121
Qms 5.4840
Qes 0.5353
Qts 0.4877
Mms 14.3024
BL 5.7191
VAS 13.2174
Во многих статьях об оформлении динамиков написано, что одним из лучших показателей добротности, Qtc которая, является показатель близкий к 0,7.

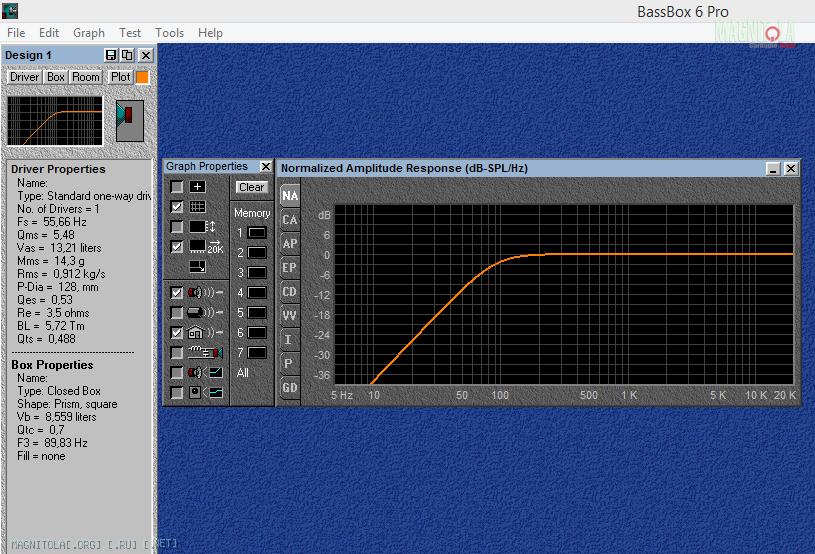

Так вод, судя по программе, этот динамик выходит на эту добротность при 8,5 литрах (!).
С резонансной чистотой 89,83Гц, на 60Гц будет -8Дб. Тухло?

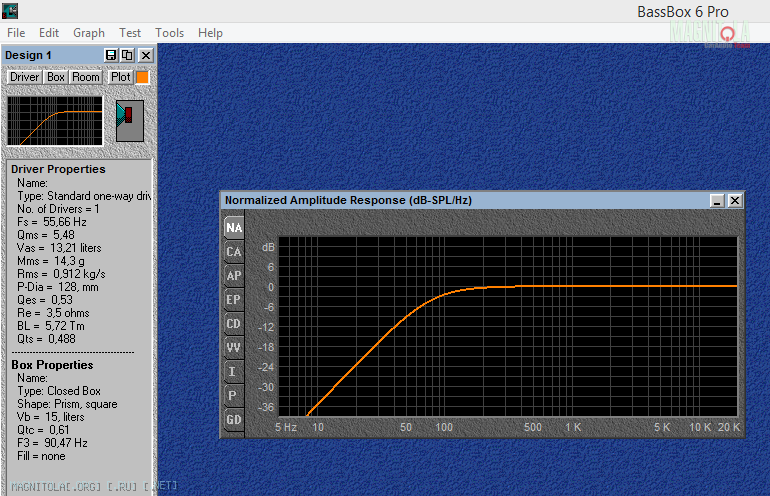

15 литров

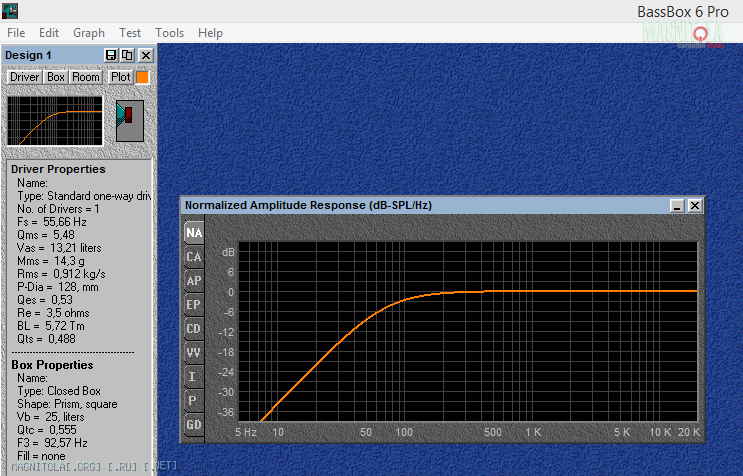

20 литров

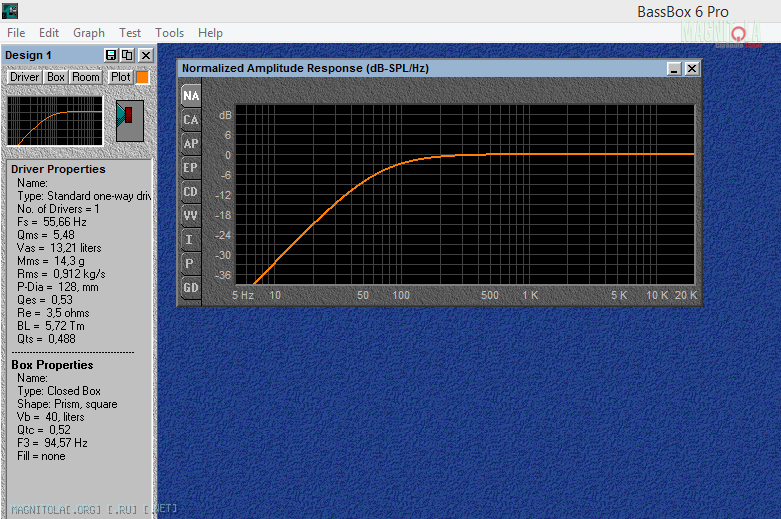

ну и 40 литров, видим что резонансаня частота поднялась
Может я гдето ошибся в расчетах?
Подскажите, какой минимальный объем нужен этим динамикам чтобы играть от 60гц не ниже -3дб?
28.04.2015, 12:16
Aleksys82
Re: Helix P6B оформить в ящик? Возможно?
А ты что, графики понастроил без учёта передаточной характеристики салона?
28.04.2015, 13:30
AiratNCH
Вложений: 5
Re: Helix P6B оформить в ящик? Возможно?
Цитата:
Сообщение от Aleksys82
А ты что, графики понастроил без учёта передаточной характеристики салона?
Точно, совсем забыл про действие салона на нижних частотах. Спасибо.

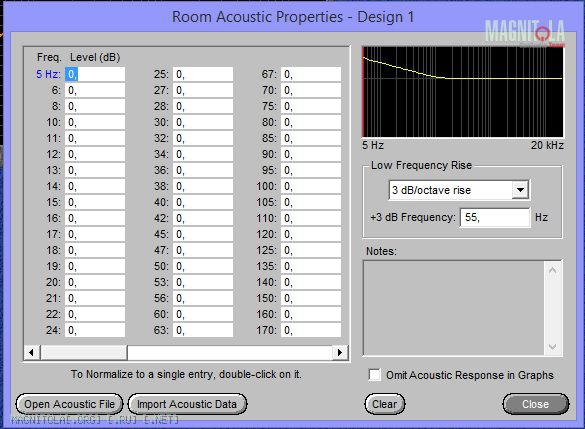

+3db на 55 гц для небольшого хэтчбэка это нормально?
Если да, то мы видим на графиках:

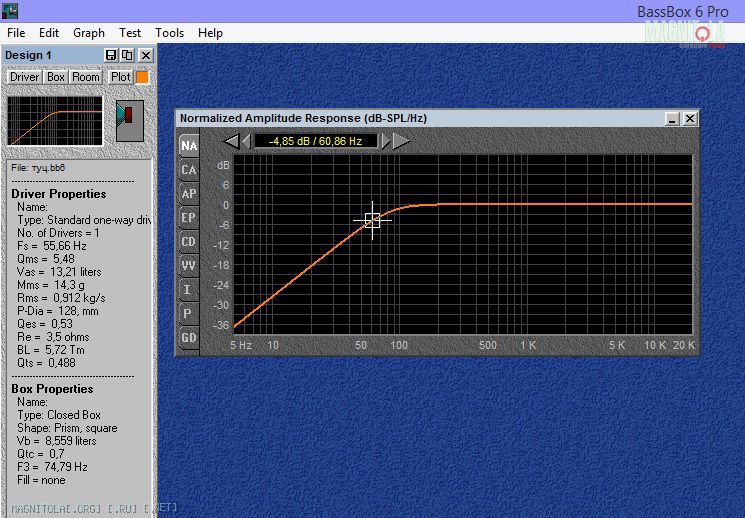

8,5л, Qtc 0.7, Fc 75Гц, -4,85 db 60,86Гц

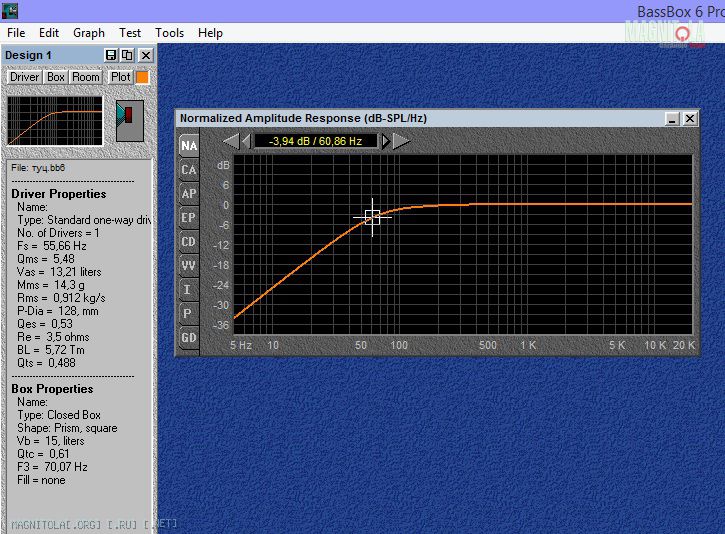

15л, Qtc 0.61, Fc 70Гц, -3,94db 60,86Гц
20л, Qtc 0,58, Fc 69Гц, -3,73db 60,86Гц

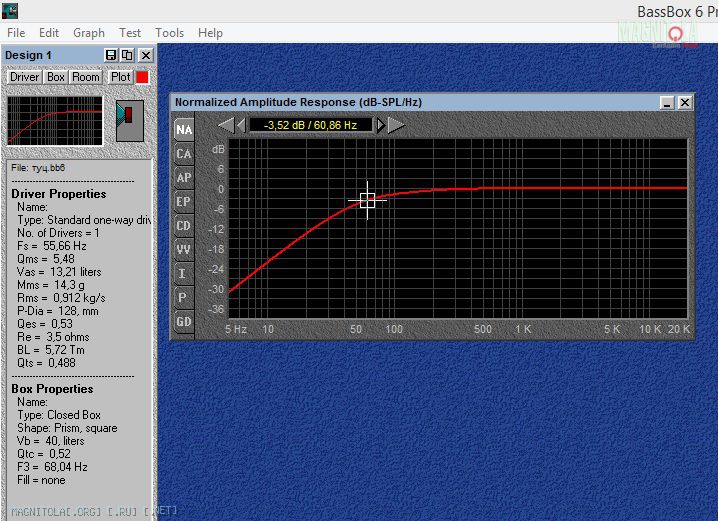

40л, Qtc 0,52, Fc 68Гц, -3,52db 60,86Гц
Делаю вывод для себя, что по принципу умеренной достаточности ящика 15-20л достаточно для этого динамика.
Или я опять гдето ошибся в расчетах?
28.04.2015, 13:43
Aleksys82
Re: Helix P6B оформить в ящик? Возможно?
Передаточная характеристика строится интерполяцией по нескольким точкам. Была тут темка про работу с жбл спикершопом, вот там было подробно обсказано, как эту хар-ку строить и по каким точкам.
А вообще даже навскидку ваши эти расчёты как-то не очень. Если взять обьем ящика равный эквивалентному обьему, то уже в этом случае добротность приближается к 0.7.
28.04.2015, 13:52
AiratNCH
Вложений: 1
Re: Helix P6B оформить в ящик? Возможно?
Цитата:
Сообщение от Aleksys82
Передаточная характеристика строится интерполяцией по нескольким точкам. Была тут темка про работу с жбл спикершопом, вот там было подробно обсказано, как эту хар-ку строить и по каким точкам.
Поищу.
Цитата:
А вообще даже навскидку ваши эти расчёты как-то не очень. Если взять обьем ящика равный эквивалентному обьему, то уже в этом случае добротность приближается к 0.7.
Это к любому динамику относится?

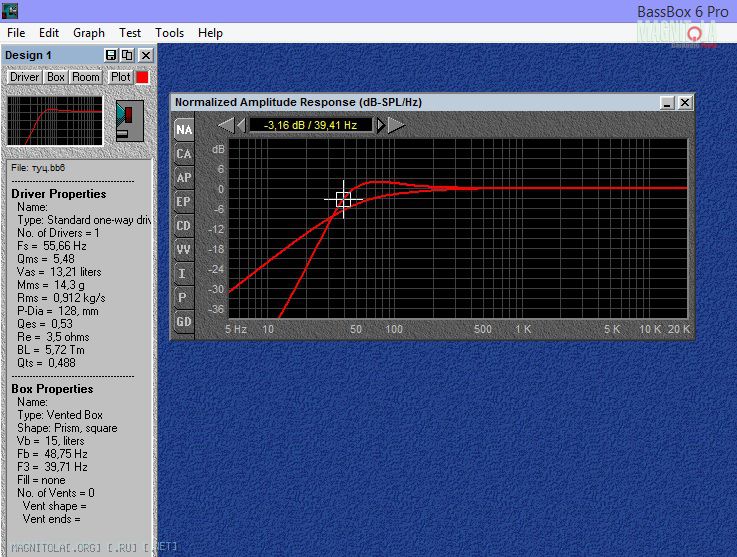

Ну и фазик на 15л с настройкой 49Гц.
"Зверь" получается который могёт от -3Дб на 39,5Гц Вложение 765106
чето слишком радужно для фазика....
порт 50*129 получается. Впринципе рельно сделать..
28.04.2015, 14:05
Aleksys82
Re: Helix P6B оформить в ящик? Возможно?
К любому динамику относится то, что если обьем ящика равен эквивалентному обьему динамика, то частота резонанса этого динамика в этом ящике возрастет в 1.4 раза, так же как и его добротность. Ну и конкретно в нашем случае выходит такой результат. Разумеется, если бы добротность динамика была другая, то и добротность в ящике отличалась от 0.7.
28.04.2015, 14:12
AiratNCH
Re: Helix P6B оформить в ящик? Возможно?
Aleksys82,
Значит эти графики можно считать жизнеспособными?
В отпуске, летом хотел делать щит из стеклопластика, на всю дверь. (смолу уже купил)
После этих расчтетов, особенно фазика, всерьез думаю делать ящички под сидушки.
13.10.2015, 19:19
tigeross
Re: Helix P6B оформить в ящик? Возможно?
Цитата:
Сообщение от AiratNCH
всерьез думаю делать ящички под сидушки.
Как же я пропустил темку. Как успехи? Задумку воплотил?
