Всем привет.
Нашел в закромах вот такой могильничек, хочется послушать.
Питание и колонки подключаются стандартно, а вот для входного сигнала используется разъем с восемью дырками.
Может, у кого из старичков осталась схема этого разъема?
Модель называется Pioneer GM-40, 1982 г.
Так подключите питание с нагрузкой и с помощью иголки и наводок вычислите каналы.
(Я б отрезал старый штеккер,там и с массой входа сразу бы вопрос разрешился и поставил бы rca-вход,например сдвоенный со старых же сонек)
chu0037, спасибо!Цитата:
Сообщение от chu0037

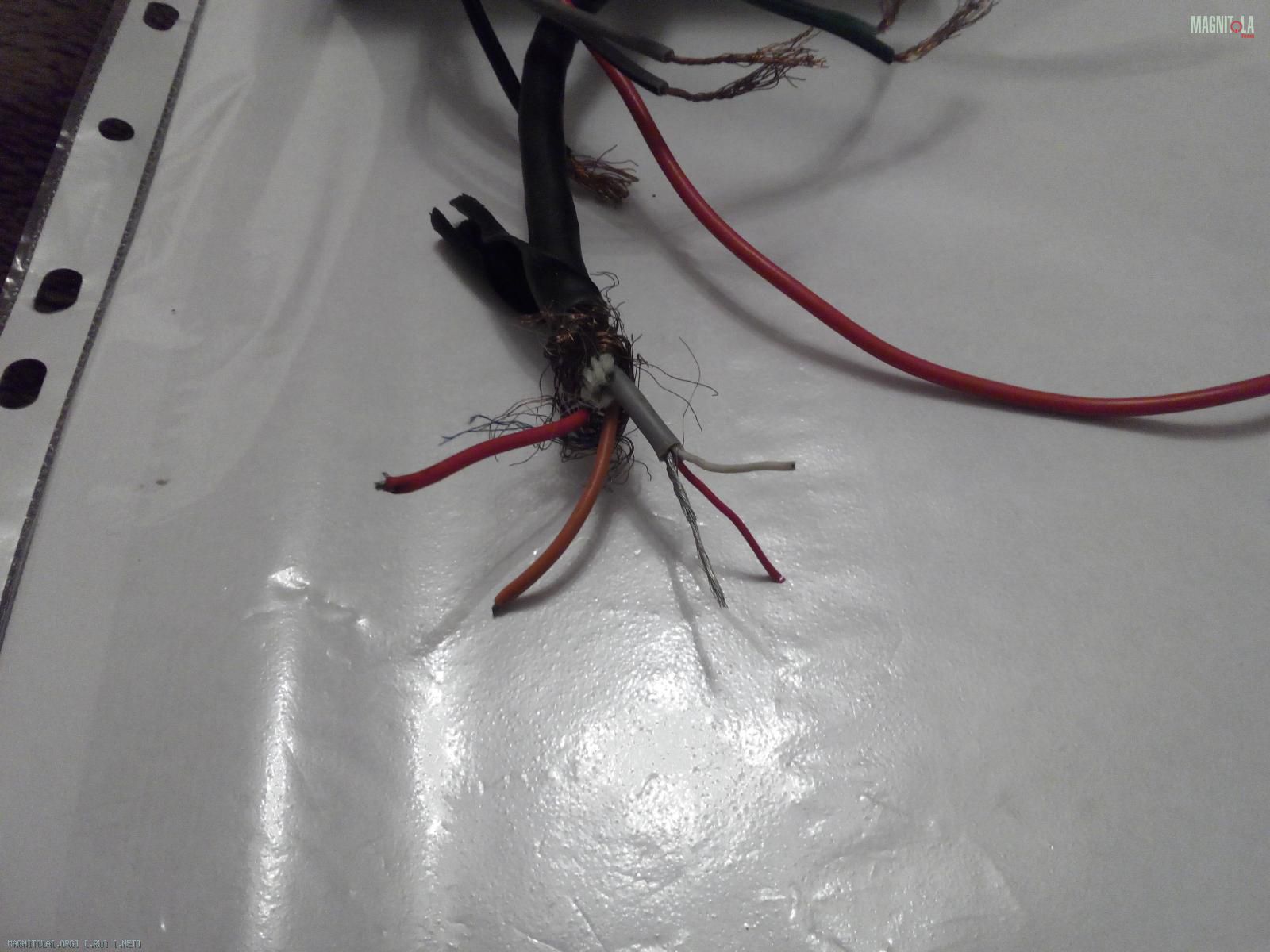

Посмотри, пожалуйста. Отрезал разъем. Медная оплётка - это и есть масса входа? Что с ней делать?
Я так понимаю, тюльпаны припаяются к трем проводам в серой оплетке, а оставшиеся два провода теоретически для чего могут быть? Управляющий провод может быть на усилке тех лет?
Вложение 886580
Белый с красным на центра тюльпанов,а их (белого и красного)экран-раздвояивается и на боковые тюльпанов.
Ремоут,если память не изменяет есть,реализован эл.маг.релюшкой. Будьте осторожны,вскройте нутро,всё трижды перепроверьте,перед подключением,всётаки этот пионер уже ветеран,жалко будет ,если вы его раните;).
areesto, посмотри здесь
Надеюсь, что дальше сам сможешь разобраться.
Спасибо, эту схему уже находил. Но мало чего понял, если честно. На уроках физики стихи писал.Цитата:
Сообщение от Василий Никитин
Спасибо! Надеюсь, всё будет ок ))Цитата:
Сообщение от chu0037
А по поводу оплётки подскажете? Зачем медная прослойка? И если из оставшихся двух проводов один - ремоут, то чем может быть второй провод? Ну т.е. что обычно еще к усилителю подходит ))
У меня на другом старом Пионере был ремоут от магнитолы и отдельно провод к АСС. Может, тут аналогично? )
Вот мне,моих знаний не хватает,чтобы допереть,какой всё таки из контактов на круглом разъёме rem-6 или 7.
Давайте подождём,может быть кто подскажет. По остальному-оплётка это экран/,масса входного сигнала-в ней плюса левого и правого канала. Оплётка их (и только их) общий минус. Основное питание (плюс на аккум.) через предохранитель 4 ампера на проводе красном который идёт не на круглый разъём,а тот жгут,что отдельный. Там же черный - минус питания. Там же - две пары (зелёные и серые) - выхода на акустику,желтые полоски на них-плюса. Схема,в ссылке,которую нашёл для вас Василий и отрезанный штеккер позволят вам разобраться,какой из проводов шестой ,а какой седьмой.
С правой стороны и есть линейный провод,оплётка это общий,а два изолированных провода в ней и есть сигнальные.Всё остальное по напряжению тестером уже решается: пару тройку измерений при включении и выключении становится ясным сразу: как и в подключении люстры на потолке в квартире.,Цитата:
Сообщение от areesto
gena60, если можно,посмотрите,пожалуйста по ссылке Василия седьмую страницу. Уж Вам -то будет , думаю ,ясно и по схеме - для чего 6 и 7 пины на круглом???
Спасибо за наводку,просто управление триггером с внешнего устройства,для управления данными входами по их включению,т.е. если на 8 ноге не будет питания,то усилитель не будет включен.,Цитата:
Сообщение от chu0037
