TEAC TE-B2,немного обзора этого девайса....

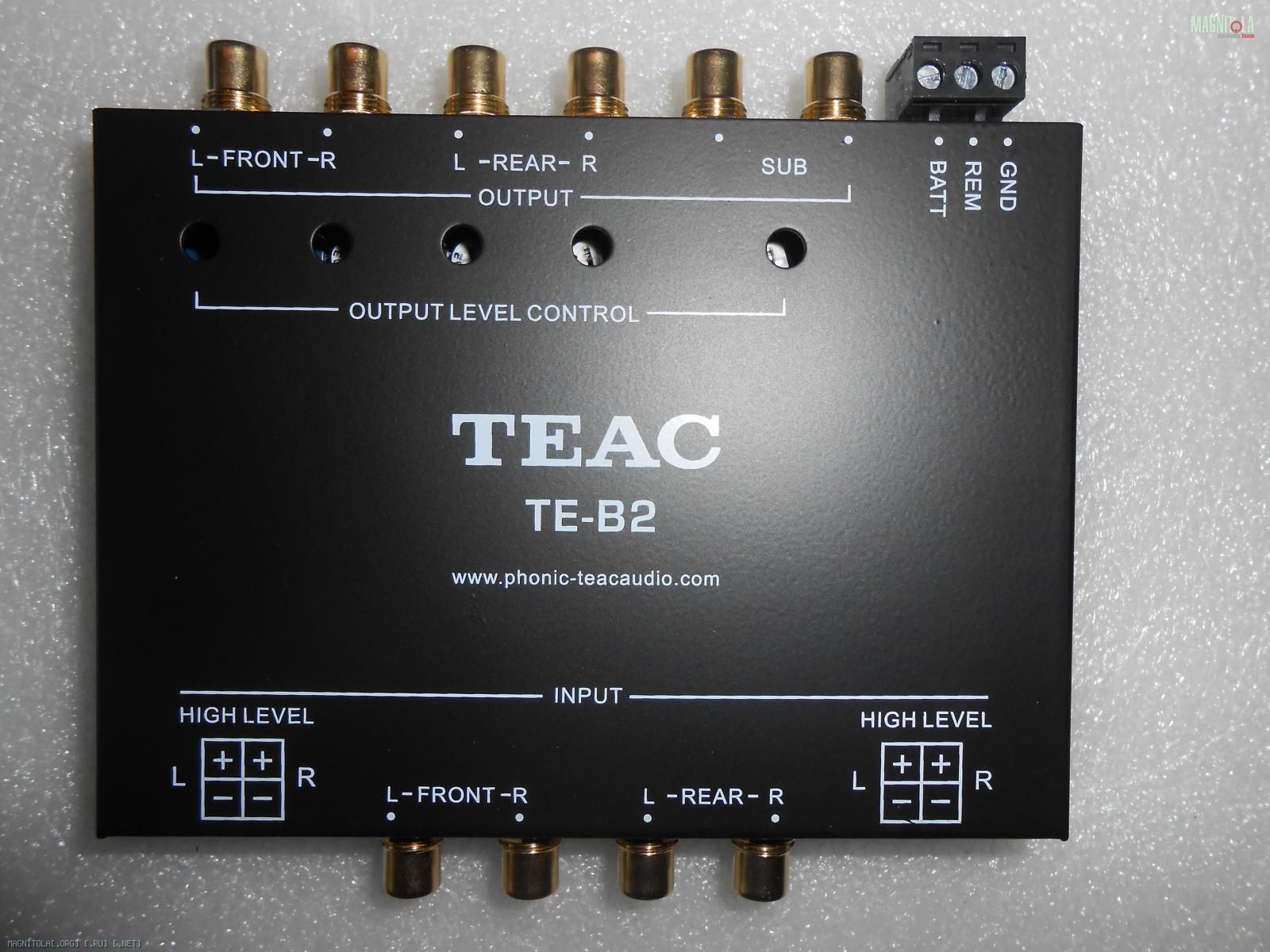

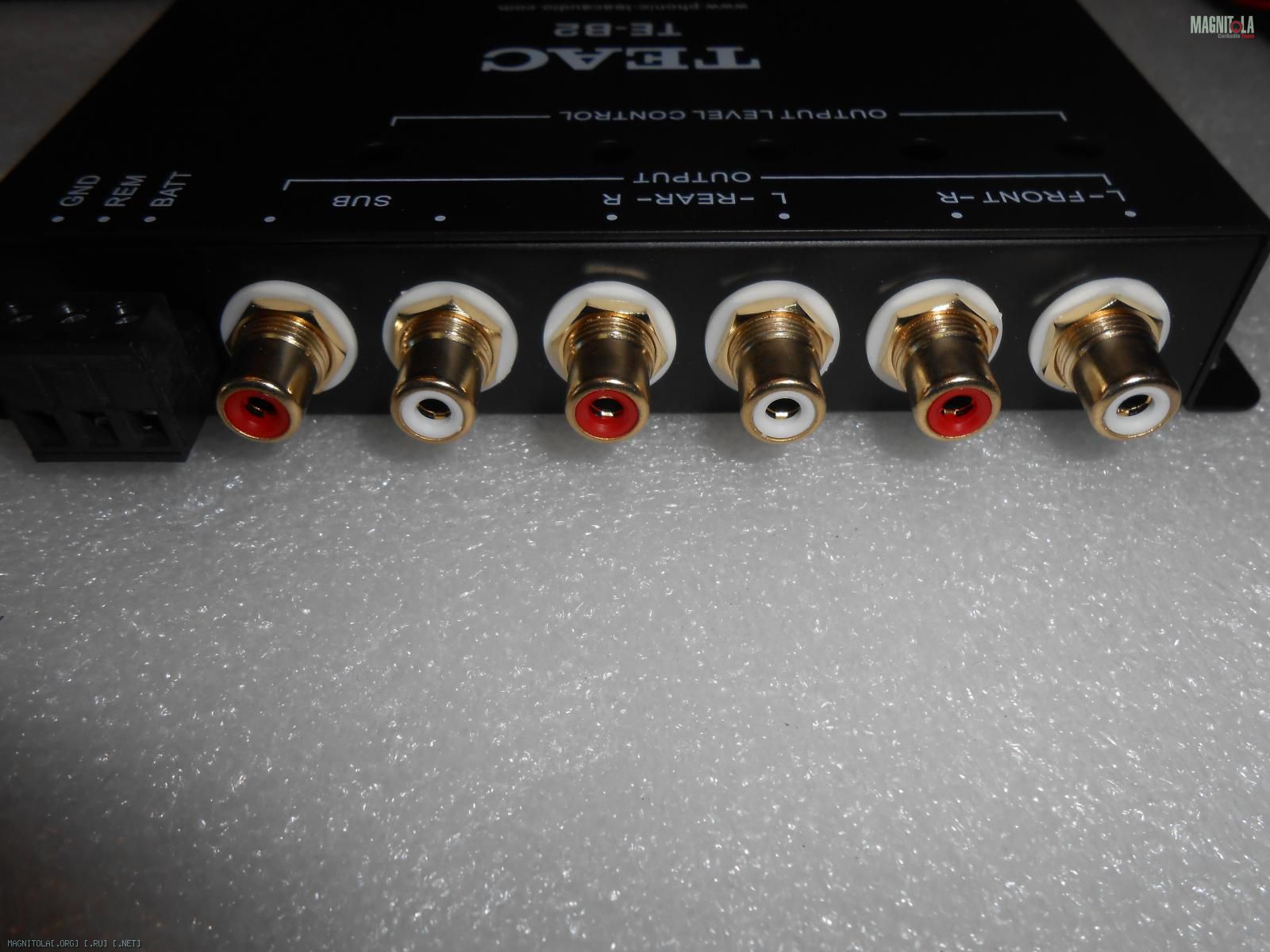

Мне было давно интересно вскрыть внутренности преобразователя-конвектора в низкий уровень преобразования.И так имеем пациента TEAC TE-B2:
Вложение 1052050Вложение 1052052Вложение 1052054
По заявкам производителя :
-Он может работать от РСА входов и от выхода на динамики от ШГУ,либо другого ГУ от высокого уровня.Напряжение на клемме "Remot" формируется при включении ГУ.
Первое впечатление,которое порадовало:
-РСА разъёмы закреплены надёжно к корпусу,что является основным в надёжности этих разъёмов.

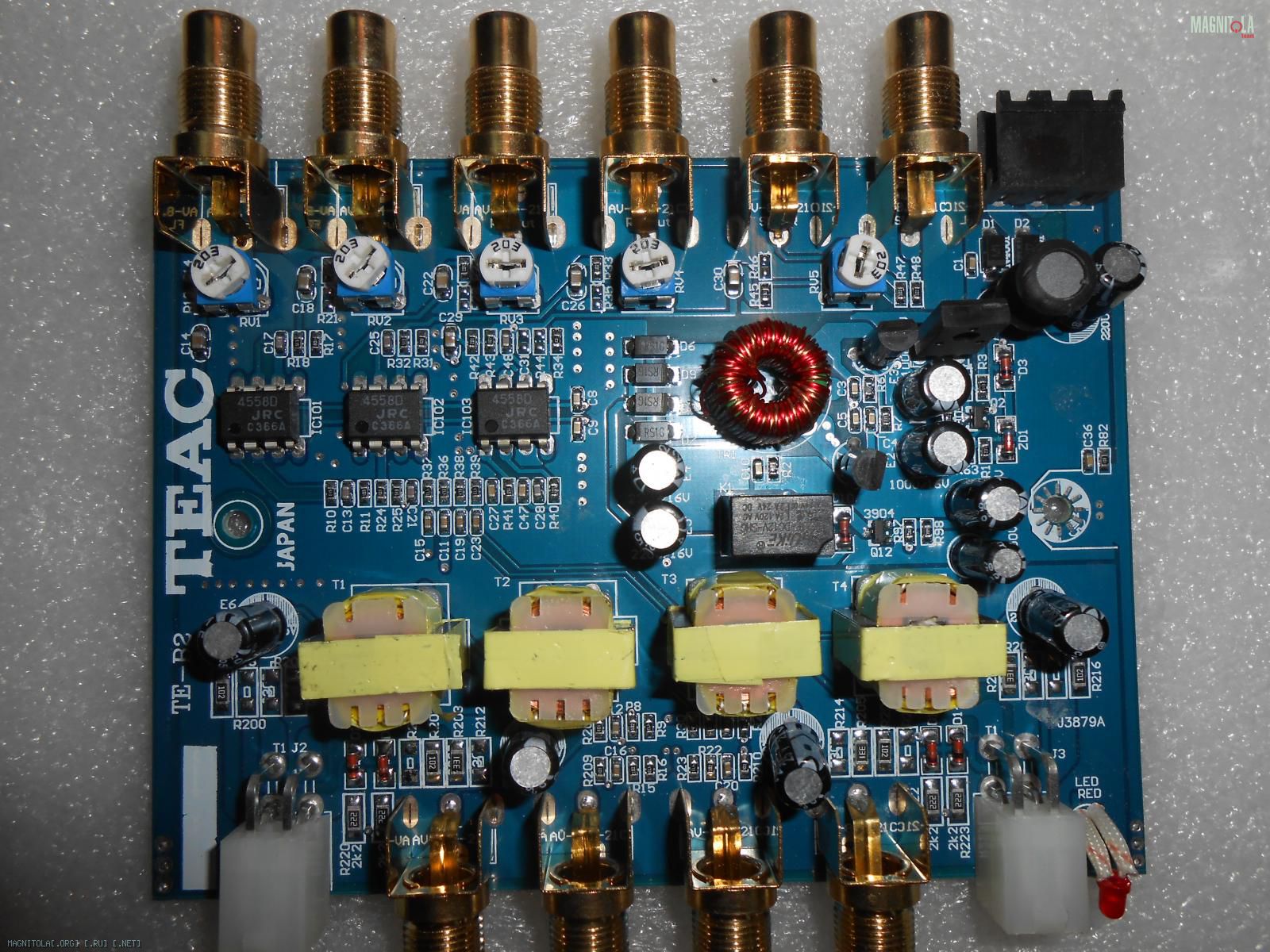

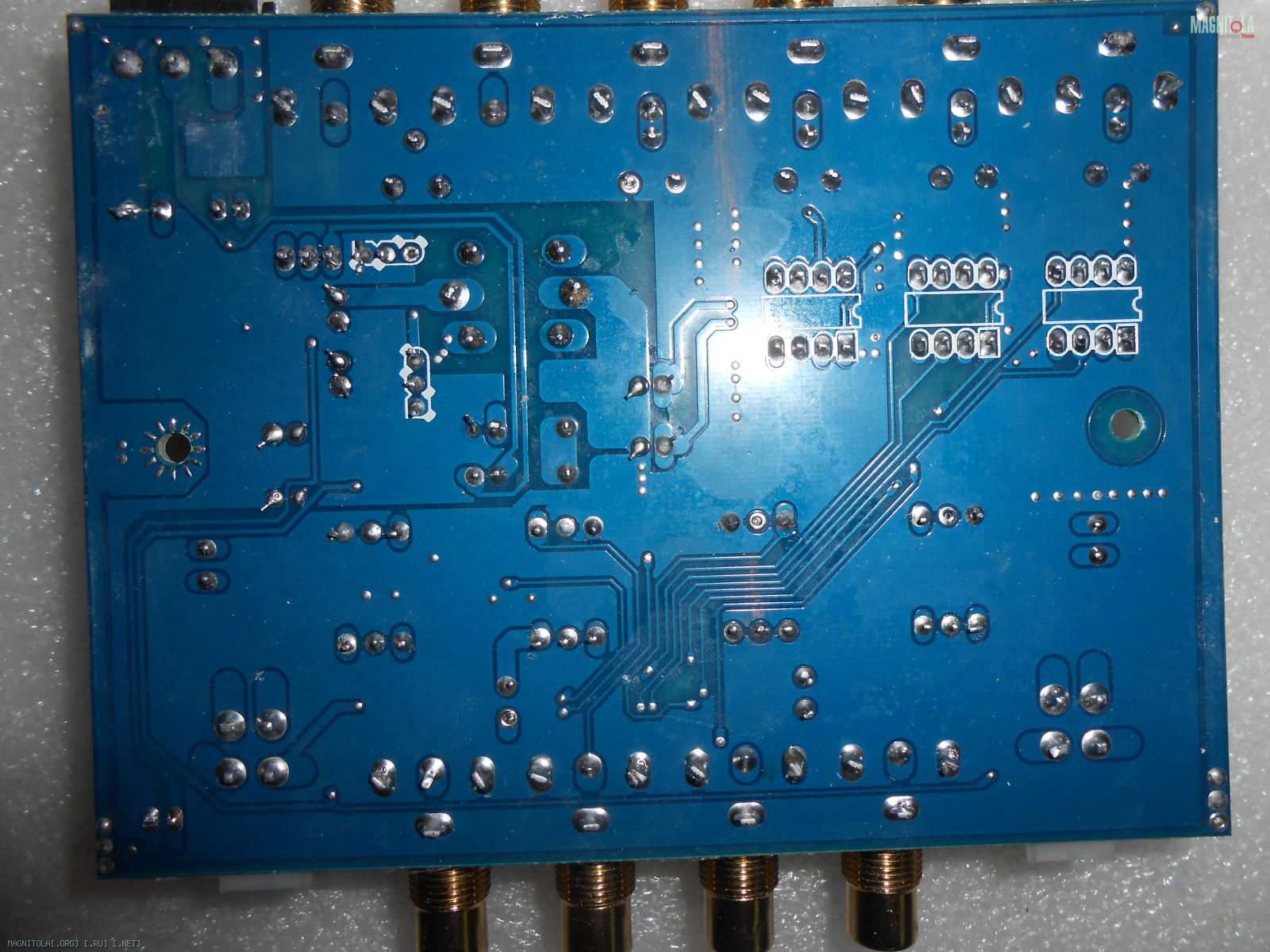

В отличии от Audison Bit Ten.Любой цанговый зажим,такому решению будет не помехой.Разбор занимает немного времени,н вскрытие показывает такую картинку:
Вложение 1052076Вложение 1052078

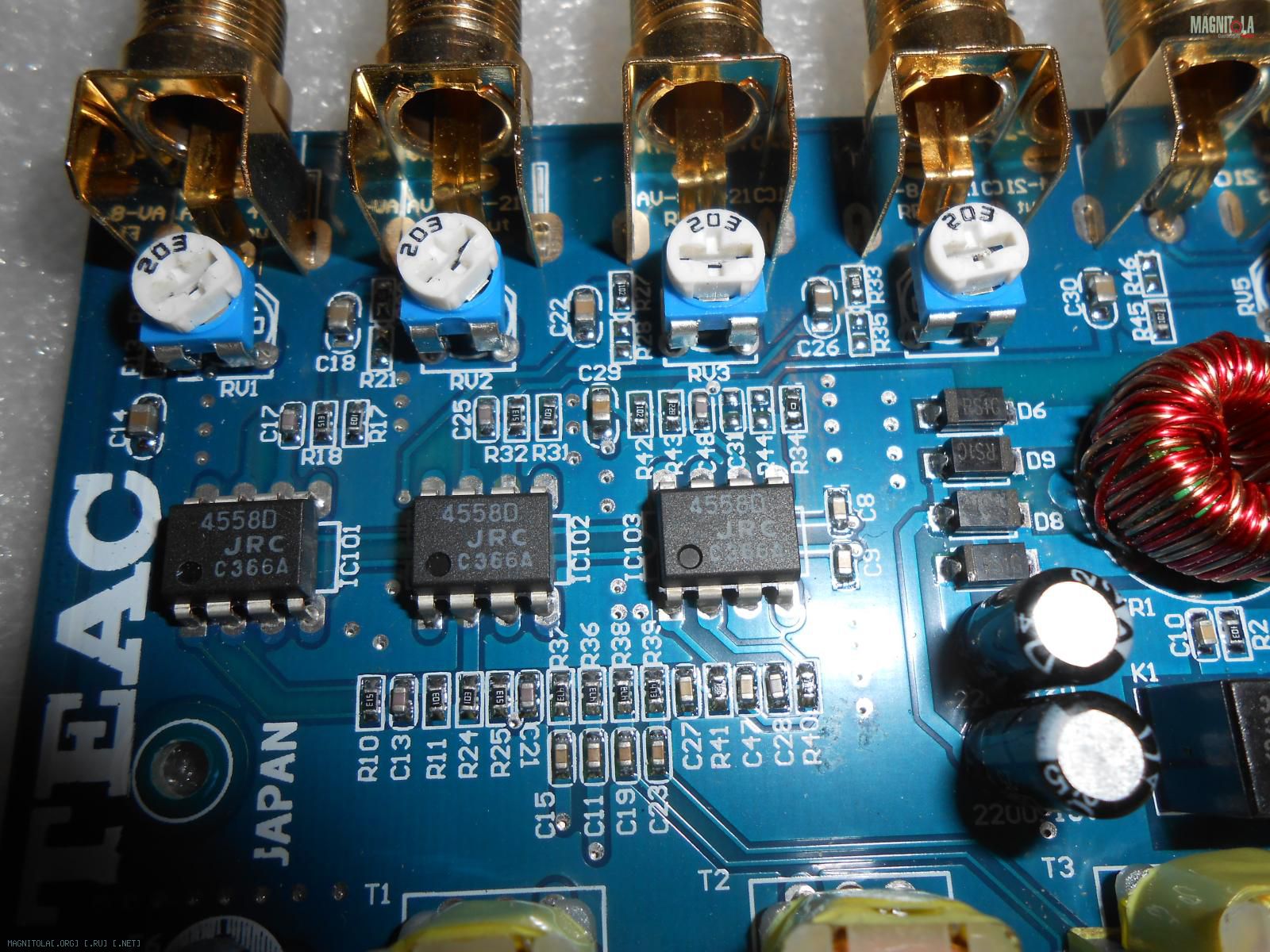

На основной плате видно три операционных усилителя JRC 4558,которые работают так:
-два на четыре канала по отдельности,а один на сабовое звено с фильтром низких частот:
Вложение 1052116
...регулировка на каждый канал отдельно - резистором 20кОм.

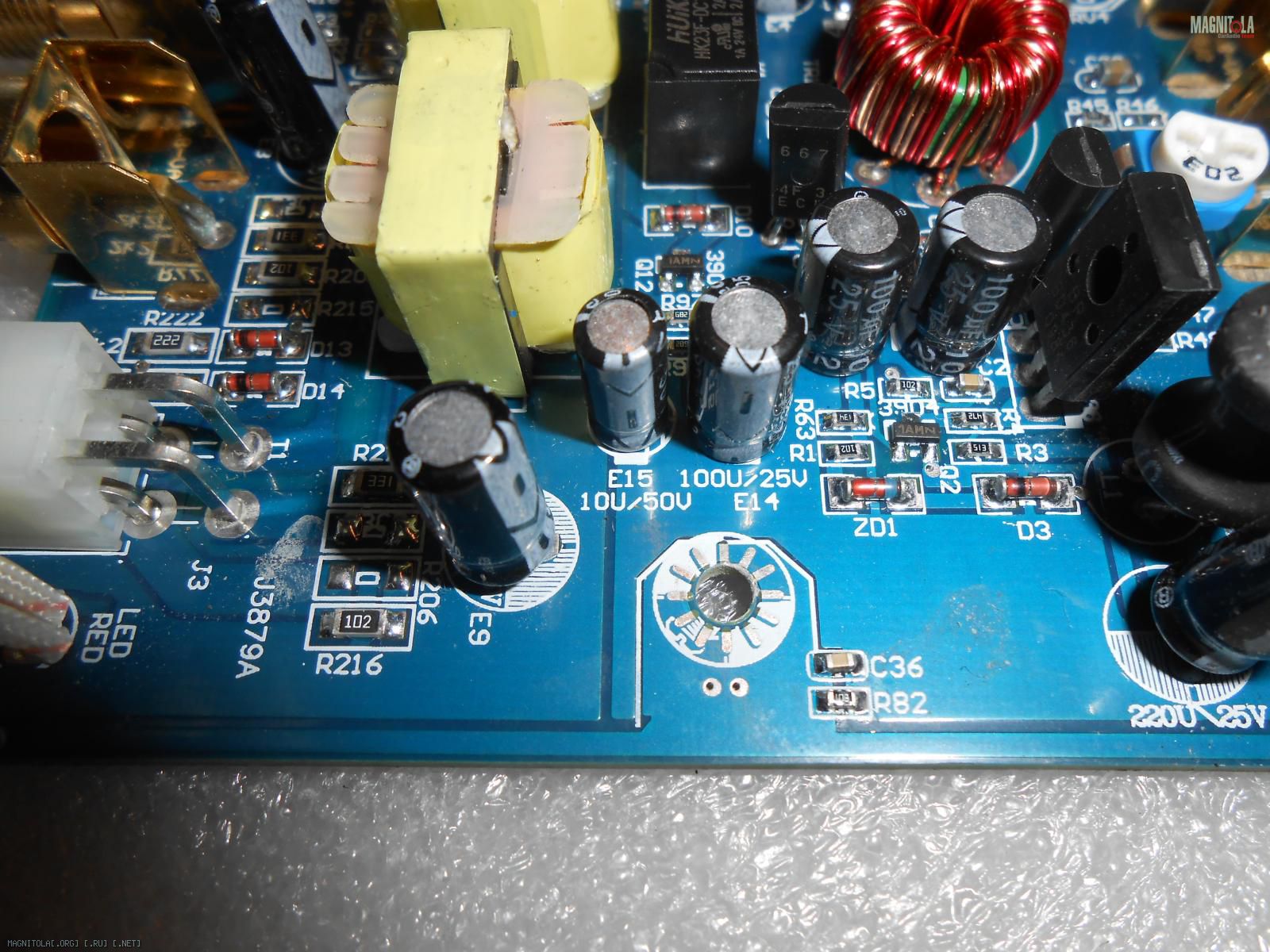

Преобразователь напряжения выполнен на двух транзисторах,своеобразный мультивибратор,одним словом:
Вложение 1052128

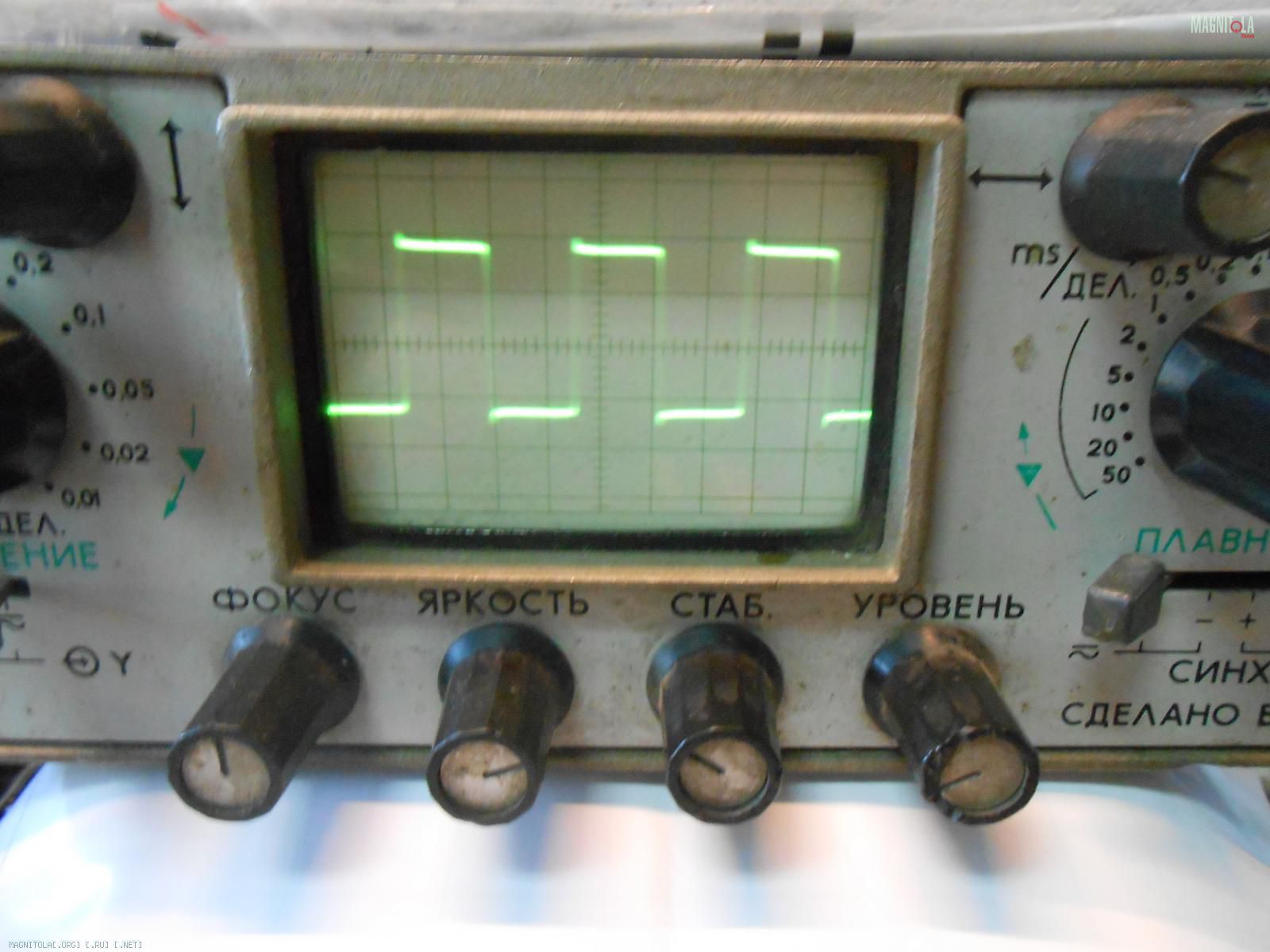

Это вполне обеспечит питание операционных усилителей,прямоугольные импульсы тоже не плохо выглядят:
Вложение 1052164
Выпрямляется диодами ,расположенном в правой части этого фото:
Вложение 1052116

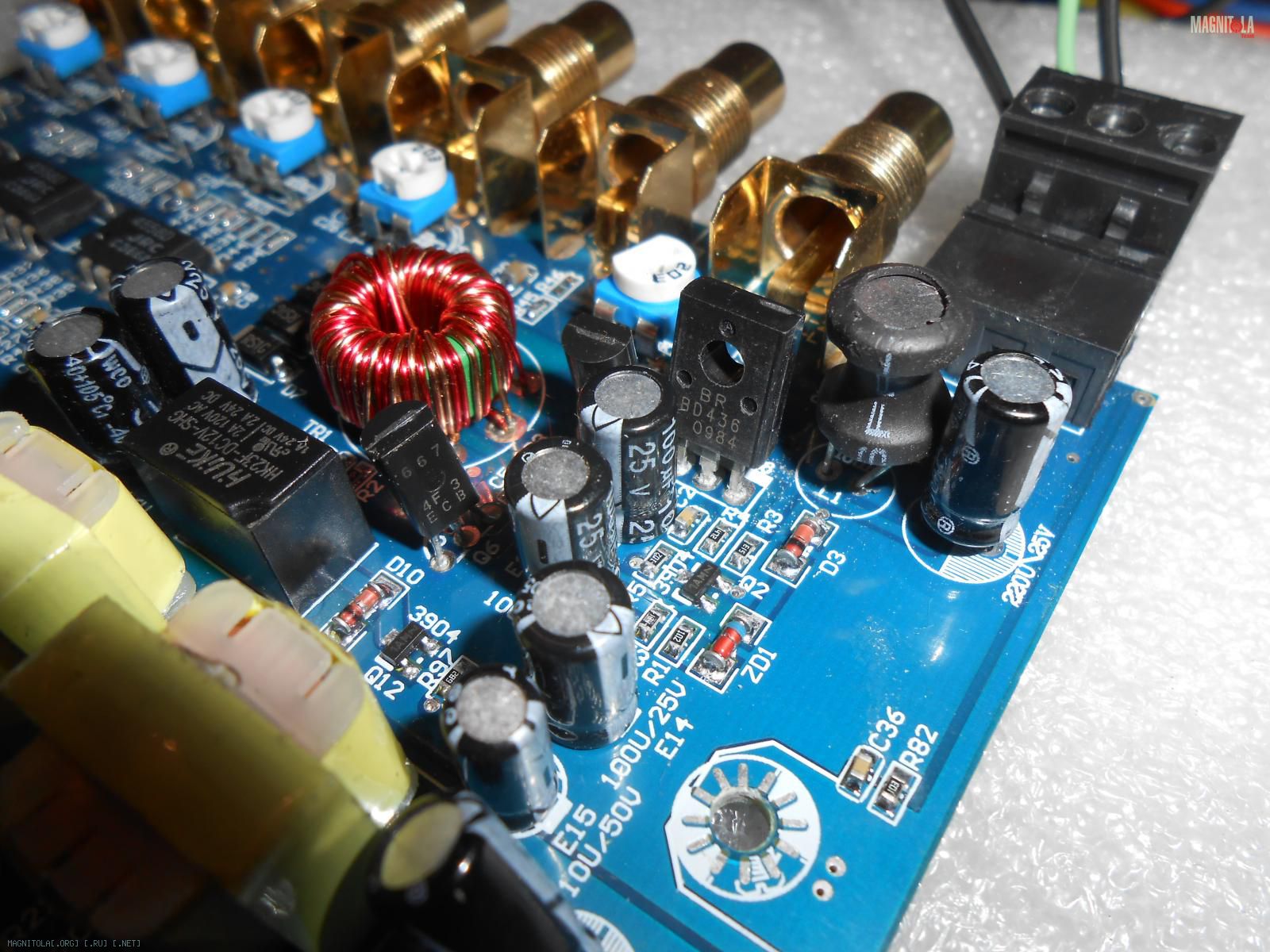

Remot организован на транзисторе BD 438,который управляет Q12:
Вложение 1052166

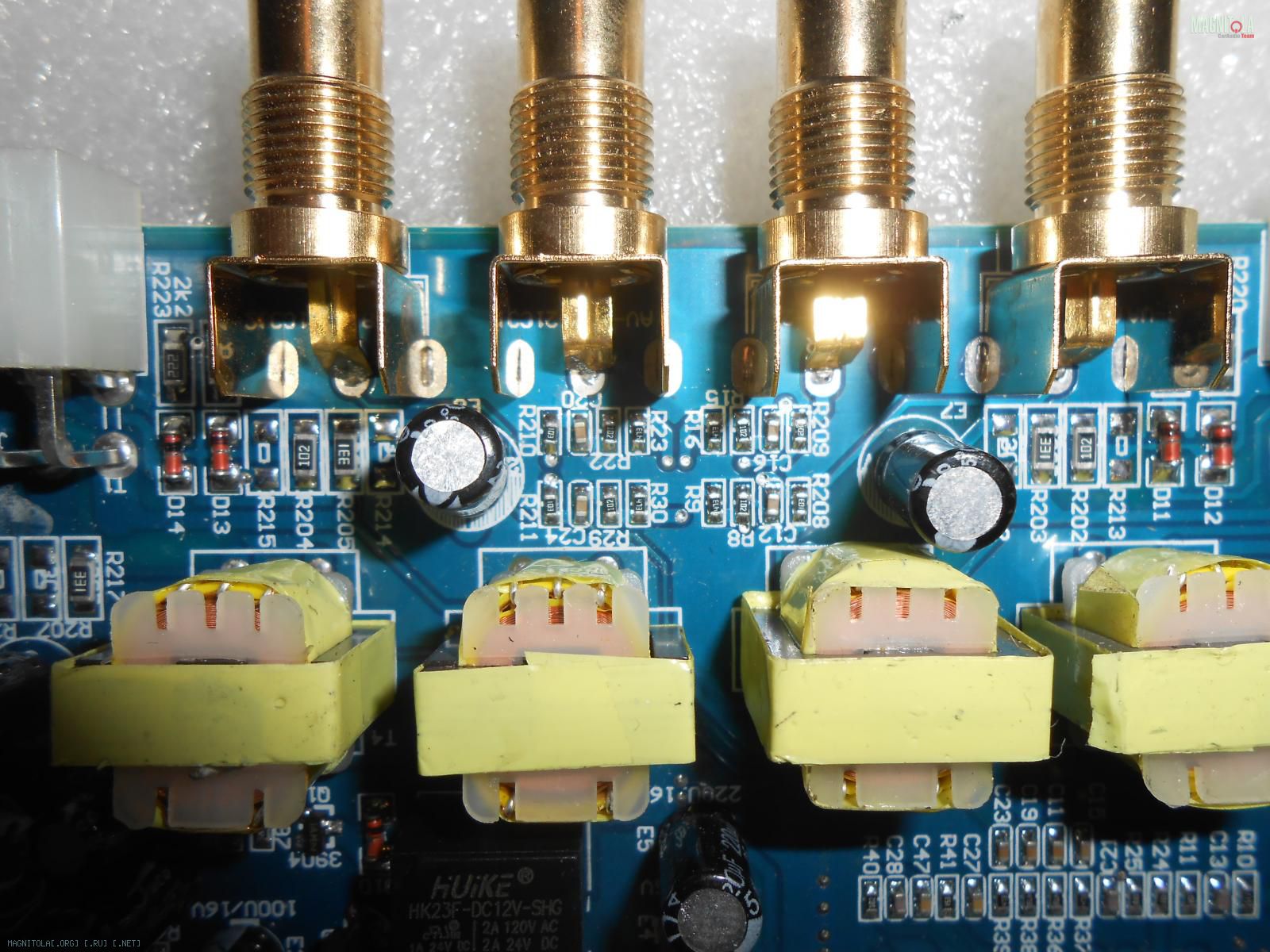

....включается реле по этому каналу.Обращаю внимание Пользователей.Этот девайс может работать с балансной линией,в которой есть половина питания на выходах ГУ по высокому уровню.Для этого диоды D11,D12,D13,D14 и предназначены:
Вложение 1052168
Все ГУ,которые не имеют выхода половины питания могут не работать с данным девайсом.
В результате диагностики обсуждаемого компонента,я остался доволен- он может помочь многим, для подключения и расширения системы с ШГУ.
Всем участникам успехов в творчестве!!!.,
