Helix DB Four - Ай ниид хелп!!!

У меня следующая проблема...недавно сломал одну линейку в Helix-е, а точнее плюсовой наконечник "тюльпана" так, что он остался внутри разъёма в усилителе, да так глубоко, что как я не уродовался - вылазить оттуда не захотел. Я не специалист по электронике и паянию, но на всякий случай Helix-а я разобрал, чтобы внимательнее изучить конструкцию и возможные способы решения проблемы. Как мне показалось, вариант там только один - выпаять блок со всеми четырьмя разъёмами для входящего сигнала и впаять туда новый. Внимание вопрос. Какие шансы у пациента выжить? Кто-нибудь сталкивался с подобной проблемой? Подобная перепайка возможна? А то я никогда ничего похожево на этот блок с разъёмами ни в одном магазине радио - электротоваров не видел. Есть ли смысл нести пациента в стационар (на ремонт)?

а протолкнуть его дальше? или наоборот... остреньким пихнуть со стороны платы? большинство разьемов - "сквозные"..... не?

Протолкнуть чем-нибудь "остреньким" - была моя мечта, когда я откручивал многочисленные винты на корпусе, но увы и ах, они ни разу сволочи не сквозные, хотя по моей какой-то внутренней логике, они таковыми должны быть.

ну накрайняк просверли тонким сверлышком пластик разьема... ничо страшного не будет... и протолкнешь

Хммммм....свежая мысль! Сегодня вечером покручу этот усь с прицелом на сверление! Надеюсь не засверлю его насмерть!

если сверла 2мм нет - шило раскали на огне...

Ну это уже лишнее :) Сверло есть, а если не найду купить не проблема.

Верхний контакт-колокольчик, можно снять аккуратно, и получить доступ к разъёму. Там есть боковые прорези, через них можно подковырнуть застрявшее.

Цитата:

---

Сообщение от dyno

Верхний контакт-колокольчик, можно снять аккуратно, и получить доступ к разъёму. Там есть боковые прорези, через них можно подковырнуть застрявшее.

---

И это очень ценная мысль, также попробую. Спасибо большое.

Купил RCA разъемы. Ничего не сверлил. Немного геморно, но результат того стоит.
http://magnitola.org/picture.php?alb...ictureid=14711

Точно стОит. Разъёмы в Хеликсе-полное г... Одно неловкое движение-и им пиндец...

Цитата:

---

Сообщение от PuP

Купил RCA разъемы. Ничего не сверлил. Немного геморно, но результат того стоит.

---

Это также DB Four? И та же проблема была? Разъёмы всё таки есть в продаже счетверенные? Паять самому можно (сложно)?

AlexM030, он о другом))) о "папе"...

Цитата:

---

Сообщение от dyno

Точно стОит. Разъёмы в Хеликсе-полное г... Одно неловкое движение-и им пиндец...

---

К чему тогда это было тобою сказано, раз он о папе? И при чём тут вообще штекер? Если я подробно как мне казалось объяснил проблему? Что сделать со сломанным штекером я догадался бы...

Смотрим внимательно... Это старый ДБ4, с лапами. Разъёмы продаются поштучно, не обязательно блок на 4 шт искать.

разъемы можно купить, если не подберешь счетверенный - то 4шт одинарных на корпус. хотя вытащить оттуда можно все (как и засунуть)

http://www.chipdip.ru/catalog/show/1...p.821=4&sklad=

В принципе, можете поискать оригинальный разъем и заменить его целиком. Они существуют в природе.
Если не найдете и хотите решить проблему "на корню", то,

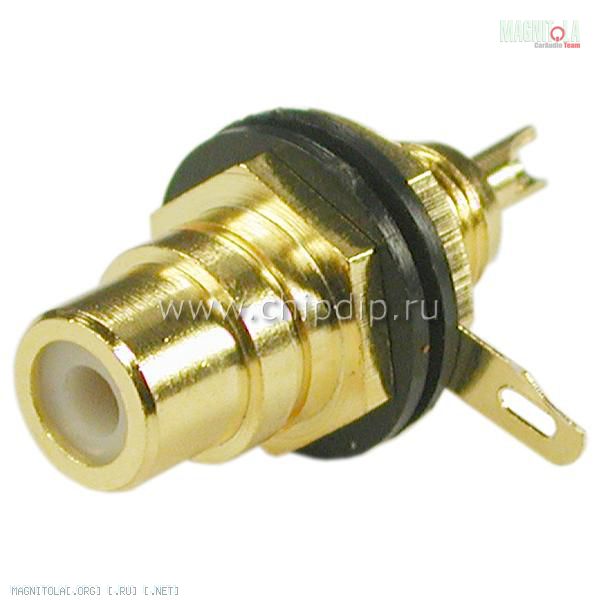

покупаете на рынке радиотоваров или в магазине 4 вот таких разъема:
http://magnitola.org/picture.php?alb...ictureid=15449 , удаляете родной и припаиваете этот. Понадобятся 8 кусочков тонкого кабеля и все, что необходимо для пайки. Флюс - канифоль растворенная в спирте. Паяльник - 30 ватт. Припой - на Ваш вкус.
И не забудьте сесть и подумать - как все будет собираться после пропайки(во избежании неприятных сюрпризов).

Отчет-в общем ничего и никуда оттуда не выковырятьпросверлитьпротолкнутьизъепнуться. Там с обратной стороны контакты идут - сверлить нельзя, минус никак не снимается зато вроде прояснилось с ремонтом, вроде как ремонтируют их и вроде в продаже такие найти можно. Поэтому понесу в ремонт, тема закрыта.

Удачи !
