не знаю куда тему черкануть.
пусть перенесут если что!

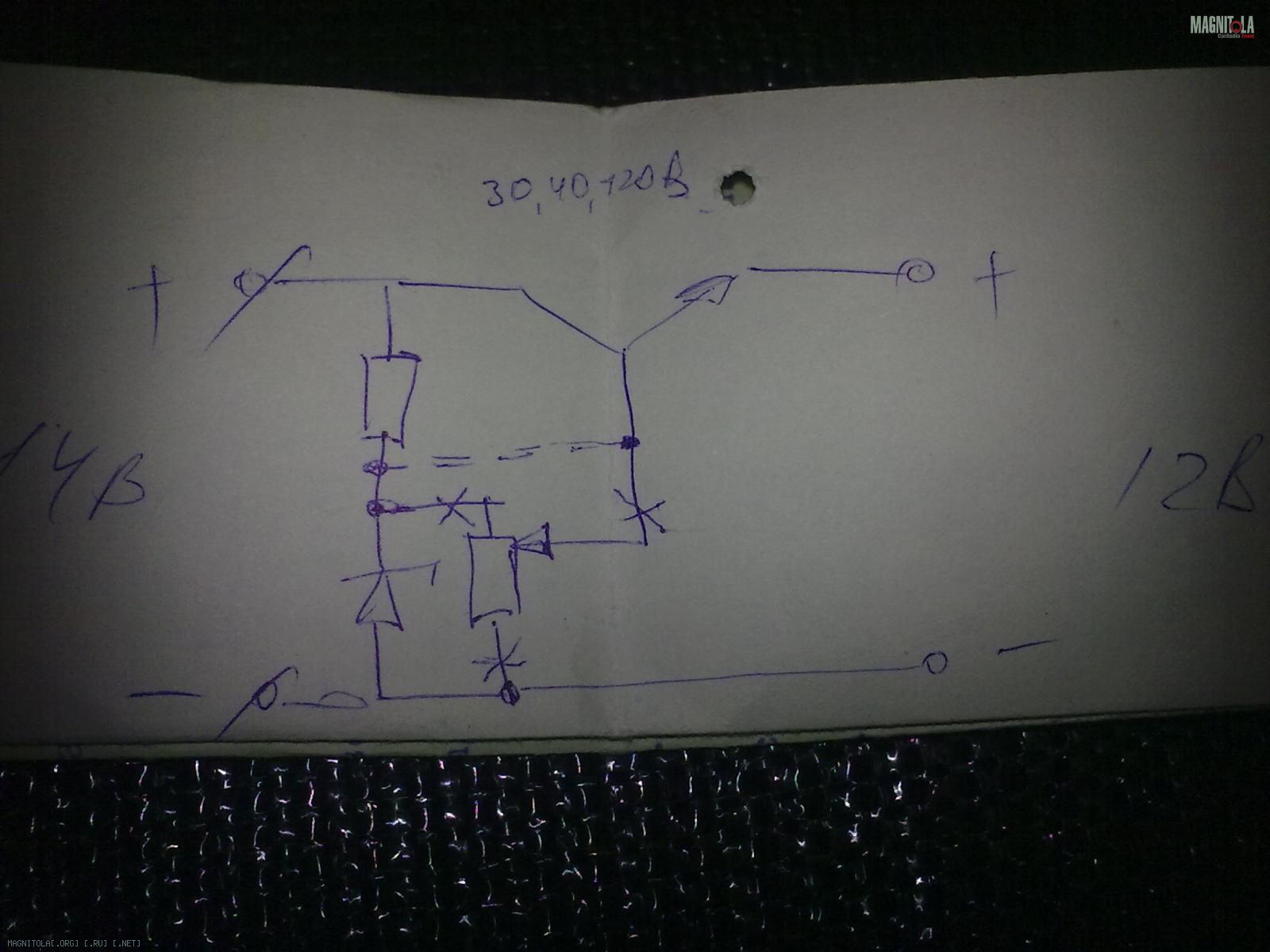

так вот схема
Вложение 106262

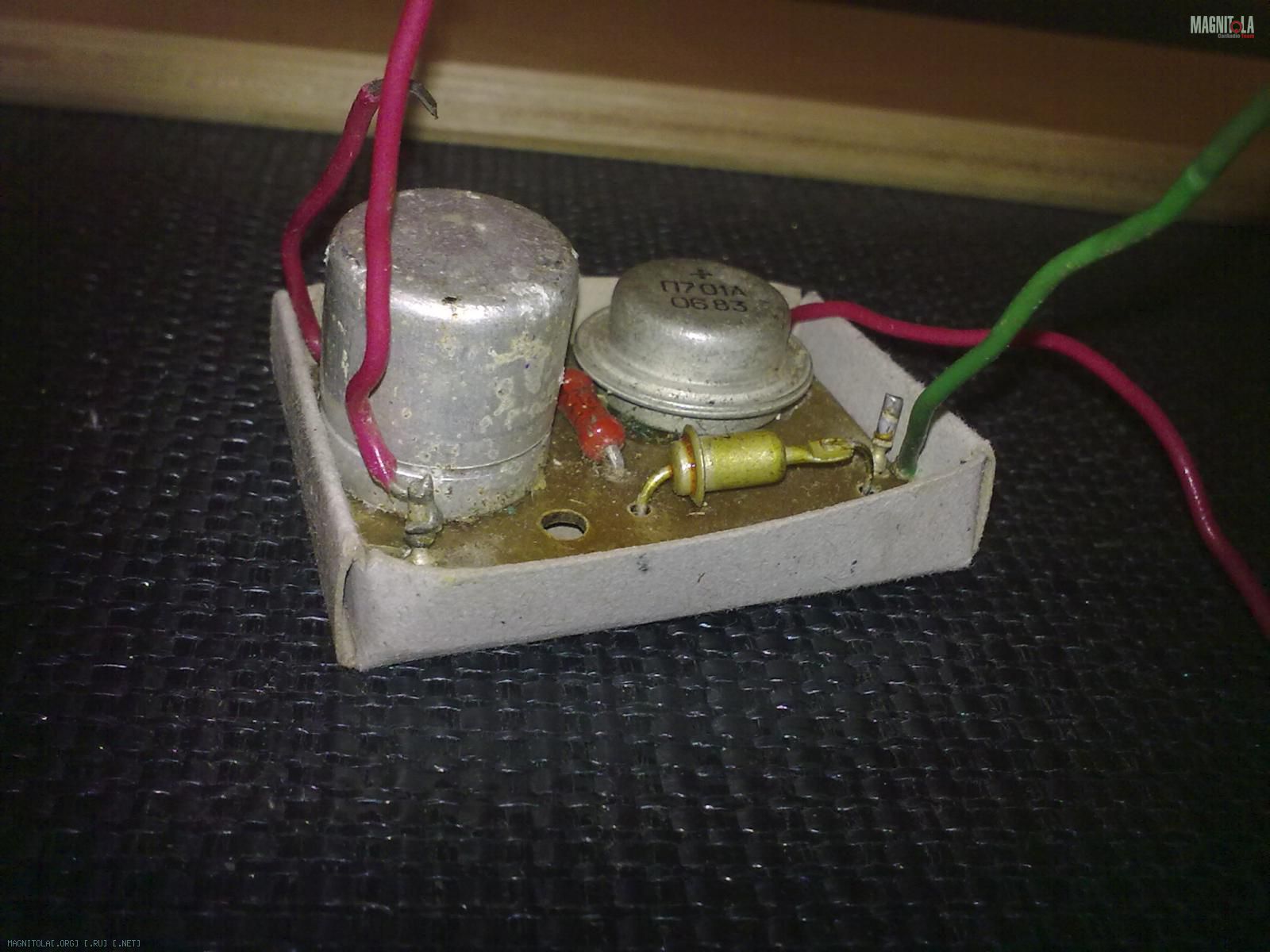

так он выглядет
Вложение 106263
схема простая. где зачёркнуто,это если вместо сопротивления обычного стоит регулируемое.
стабилитрон или 814Д или 818Д. (у меня стоит 814Д)
при подаче на вход +14В на выходе всё равно получим +12В
единственный минус это слаботочность агрегата((
транзистора другого не было поэтому стоит такой.
может кому пригодится просто...
спасибо за внимание!
слаботочность это сколько ампер? если 1...2 - проще 7812 использовать ;)
такой ещё найти надо!
а стабилитрон много не пропускает.
около 0,5А вроде,да и транз не фонтан)
ну вы батенька даете ;)
в этой схеме ток определяется транзистором, стабилитрон может быть и 10мА, он только задающий источник опорного напряжения :)
а 7812 искать просто - онаже КР142ЕН8Б, это корпус ТО220 и рублей 30-40 денег, более ничего
есть на 2, 3 и 7А - это уже корпуса ТО3, ТО247 - и дороже
7812 стоит копейки, доступны как хлеб в булочной, имеет значительно более лучшие показатели по уровню стабилизации, имеет защиту от перегруза и т.д., короче просто по всем и всему лучше, т.ч. абсолютно не понятно цель затеи на дискрете......
Коэффициент стабилизации просто никакой, от КЗ не защищен, нужен радиатор размером с капот. +100 по 7812,а если нужен приличный ток- есть смысл посмотреть на Шим, на котором делают автозарядки для мобил -с умощнителем-тоже стоит1,5 копейки,защита от перегруза,есть в каждой подворотне, без умощнителя до 1,5А. МС3432 кажется.
Другой вопрос - а зачем стабилизировать 12 вольт? Когла это может понадобиться?
Как я понял из первой картинки- в грузовик- то есть из 24 в -12в.
Там речь идет о входных 14 вольт.Цитата:
Сообщение от nomemory
Если на входе будет 24 вольта то, эта схема вааще не годится.
Не разглядел... Ну тады ясно- зачем выбран германиевый транзистор. Но тогда уж брать П210 , получится просто умощненный стабилитрон.А чтоб пучком работало- вместо верхнего резистора на схеме- стабилизатор тока на полевике, большой плюс параметрического стабилизатора-никогда не возбудится, хорошо для особо чувствительных схем- микрофонные усилители, корректоры....а в авто реально- 7812 рулит.И радиатор все равно нужен.
