Установочный центр Audiomaster-Kazan. Audi A6.
Состав системы:
ГУ: denon dct-r1
Фронт: Brax Matrix (1.1;6.1PP)
Усилитель на фронт: Steg K4.02
Тыл+Центр: Audison voce+ OEM
Усилитель на тыл и центр Audison sr4
саб CHallenger max-line 10wf
Усилитель на саб Steg QM 220.2
Процессор Audison bit one

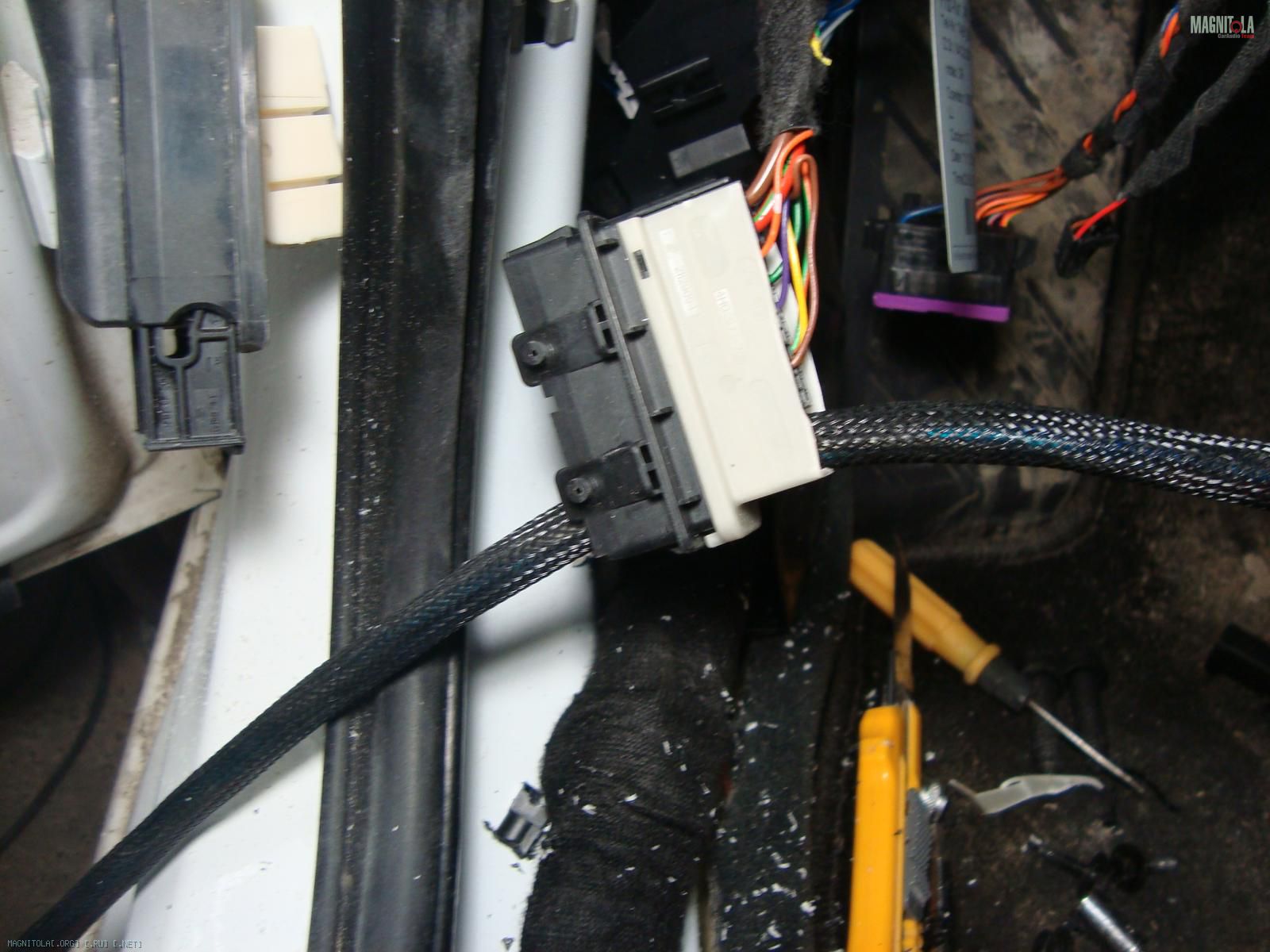

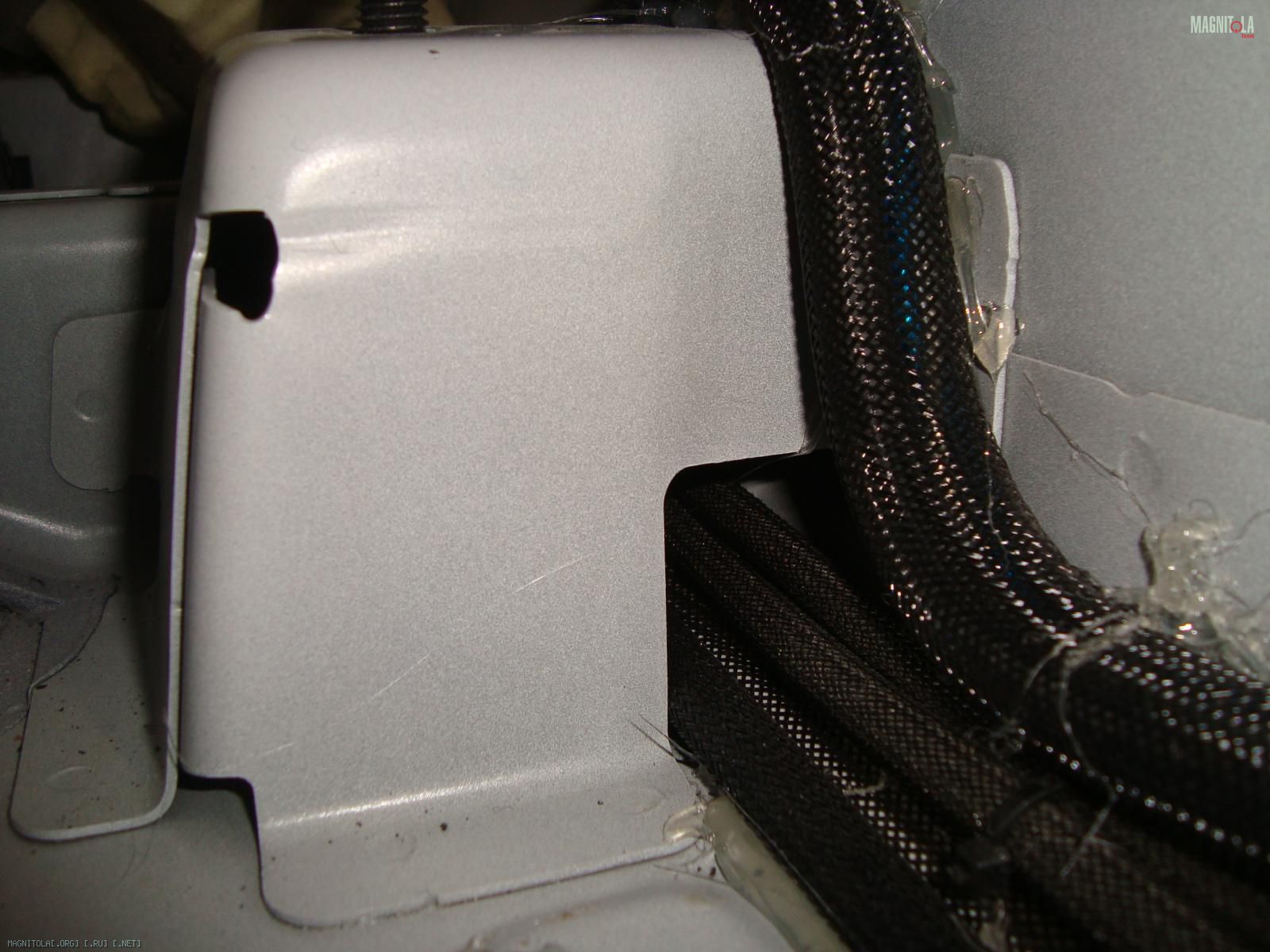

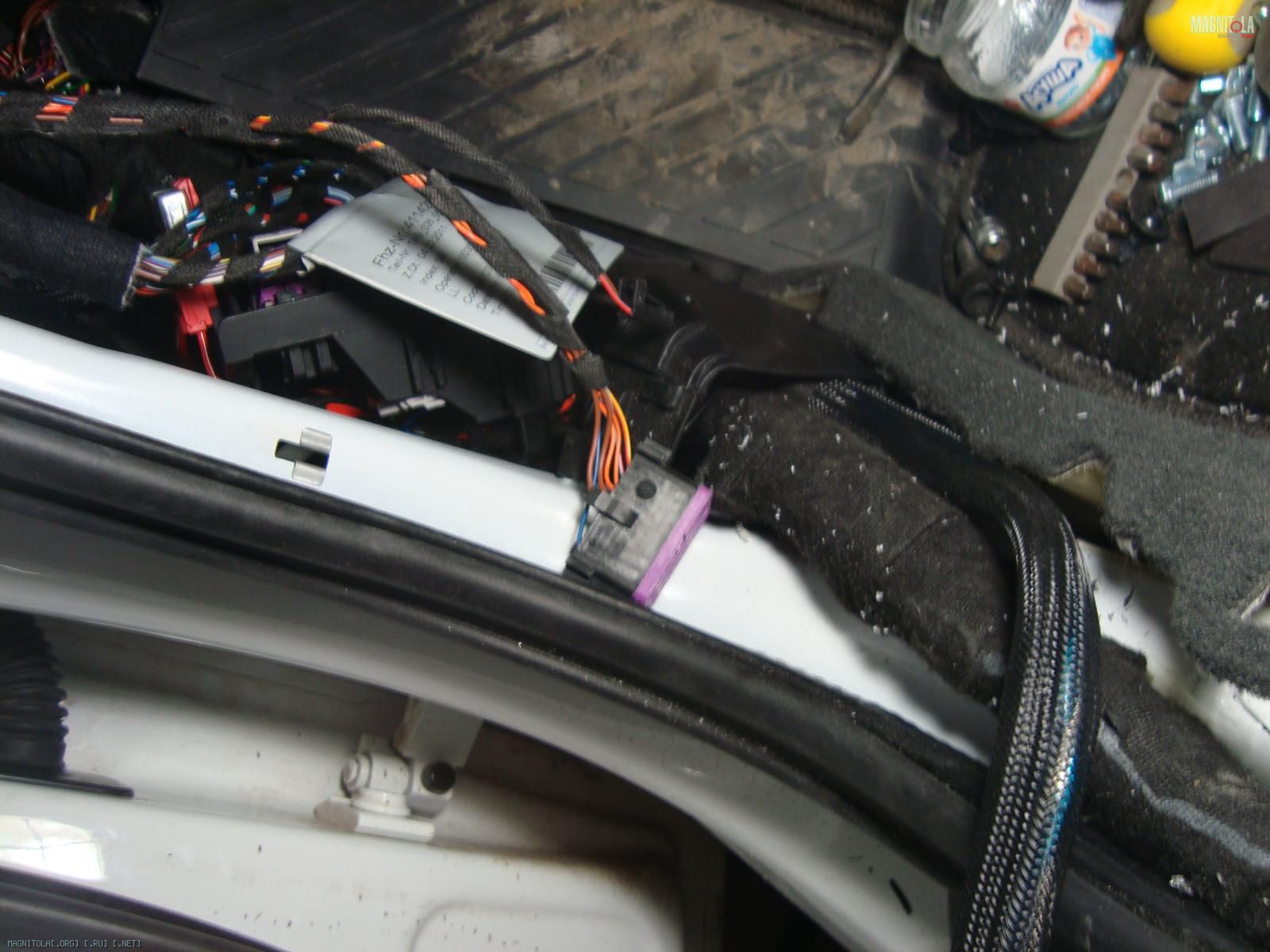

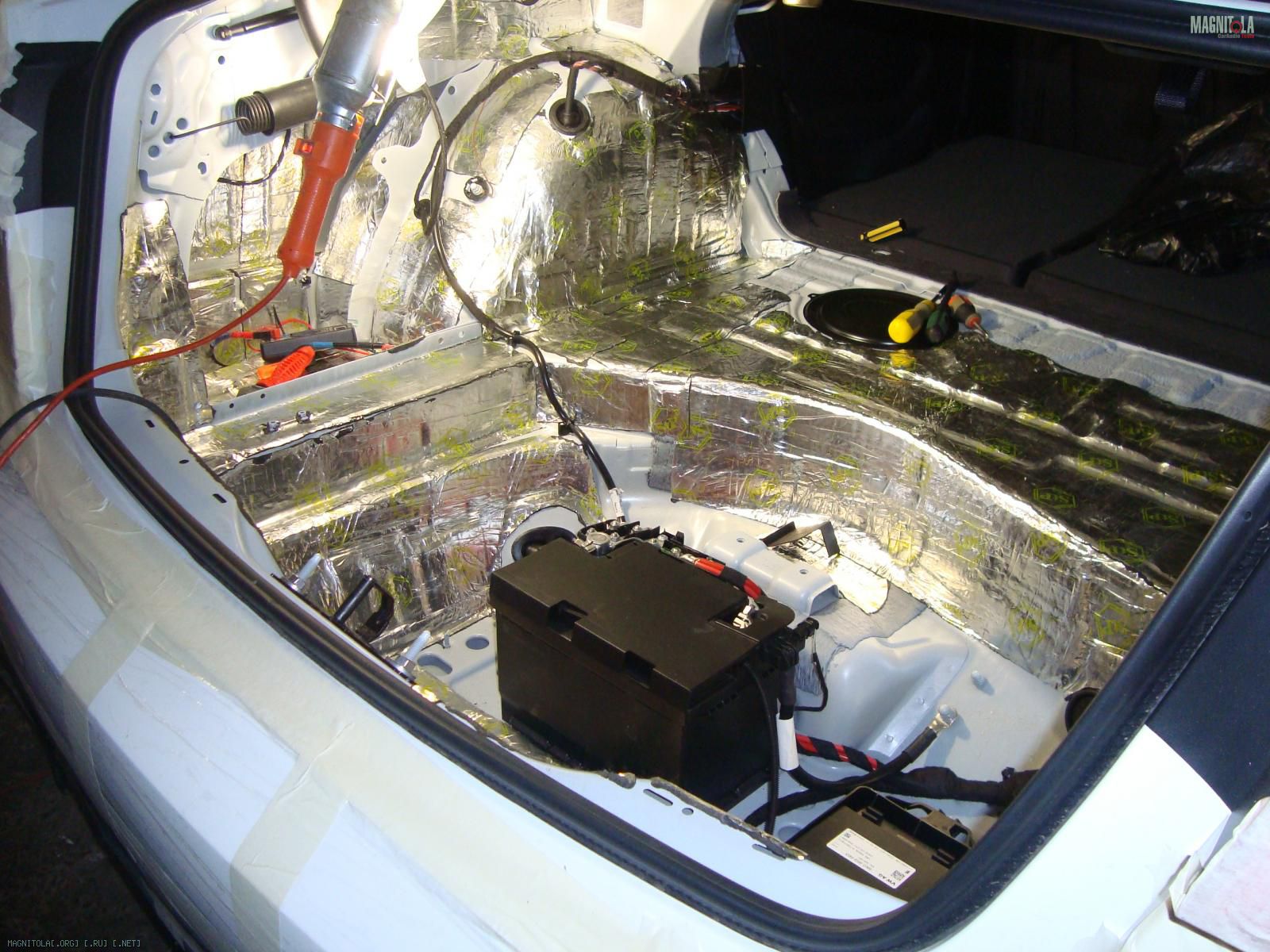

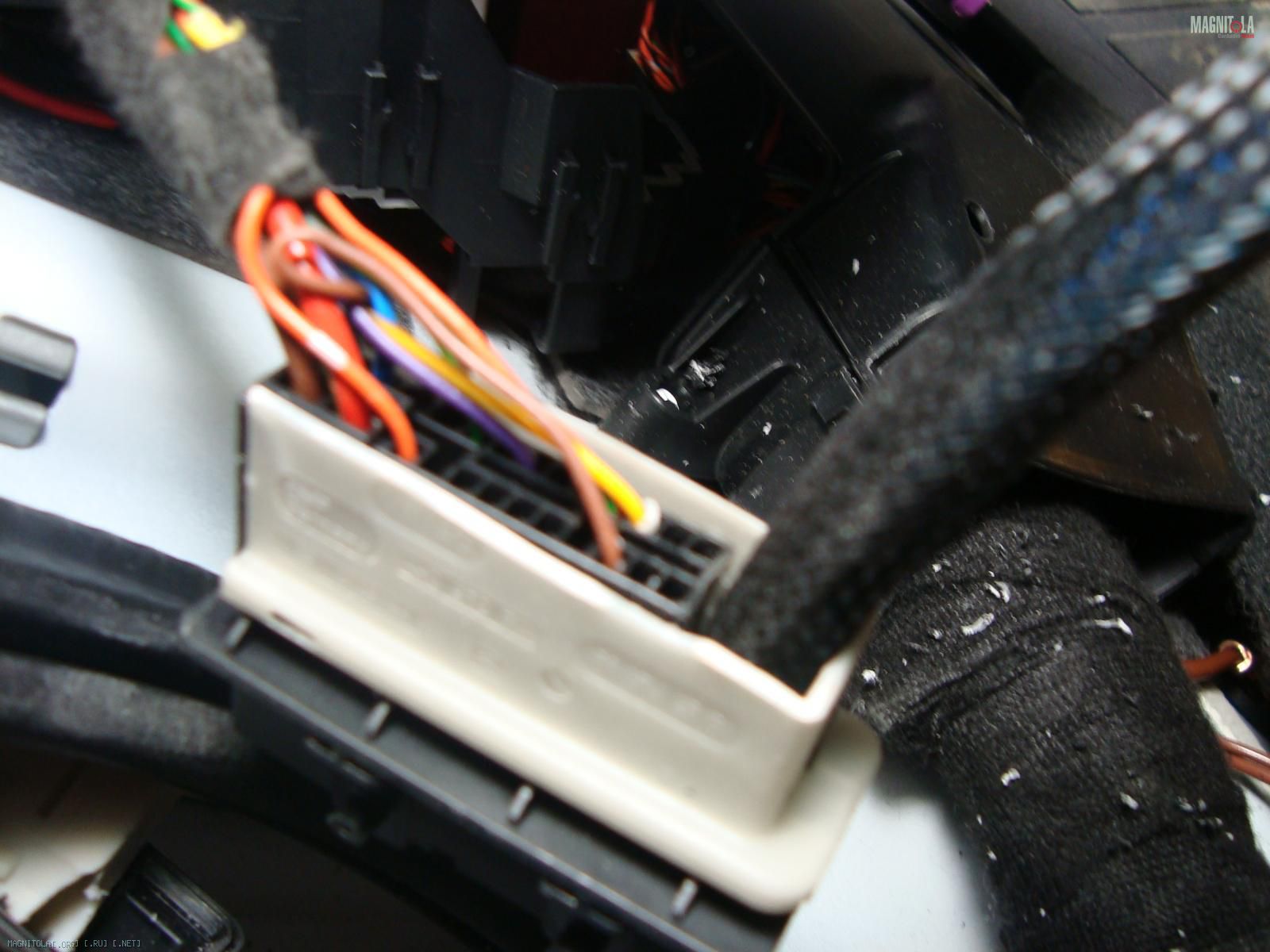

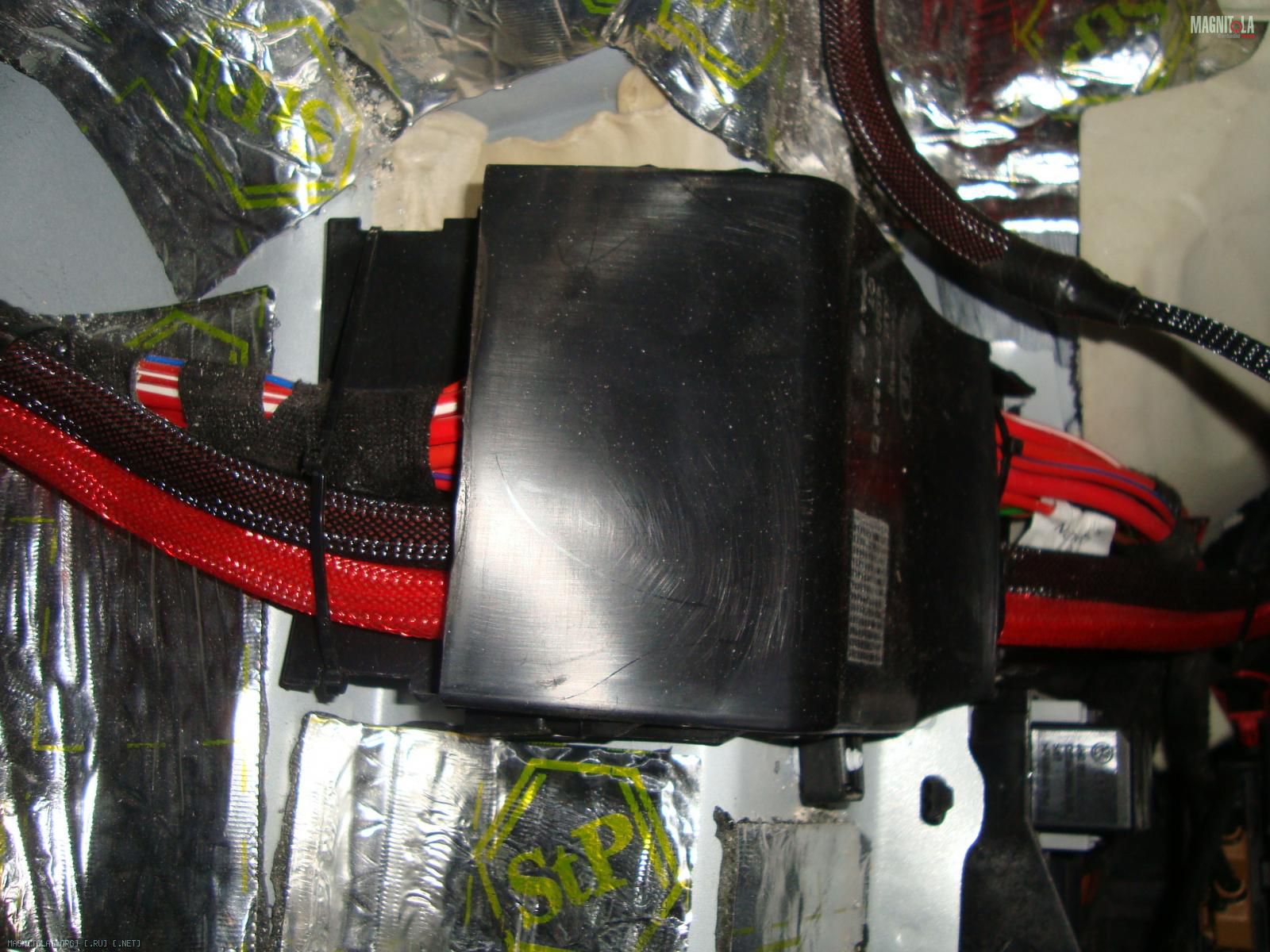

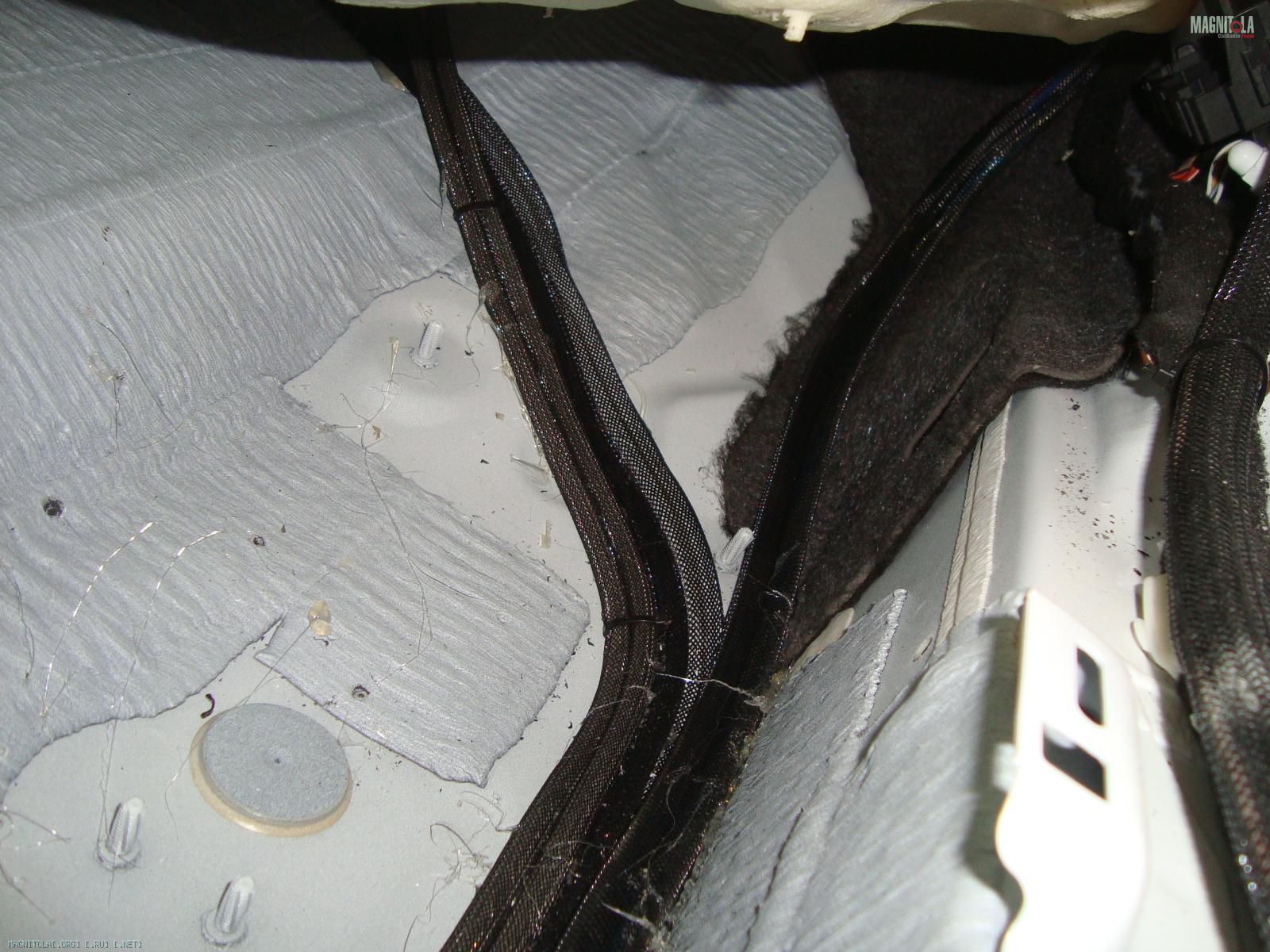

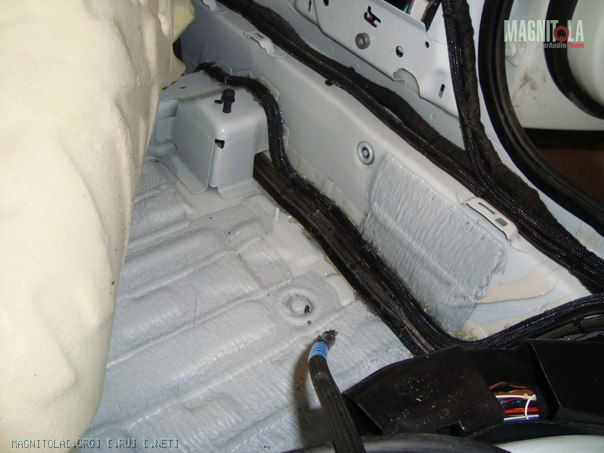

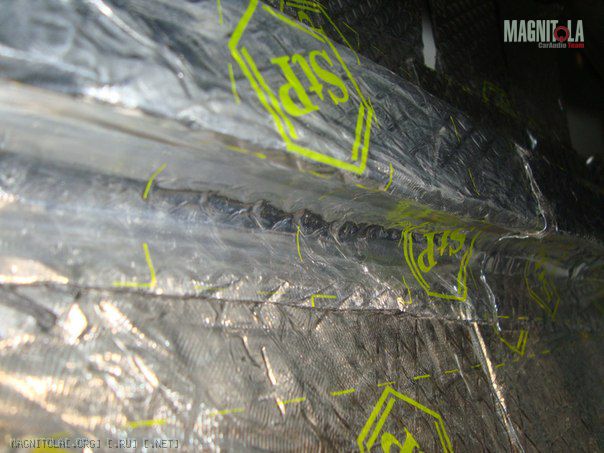

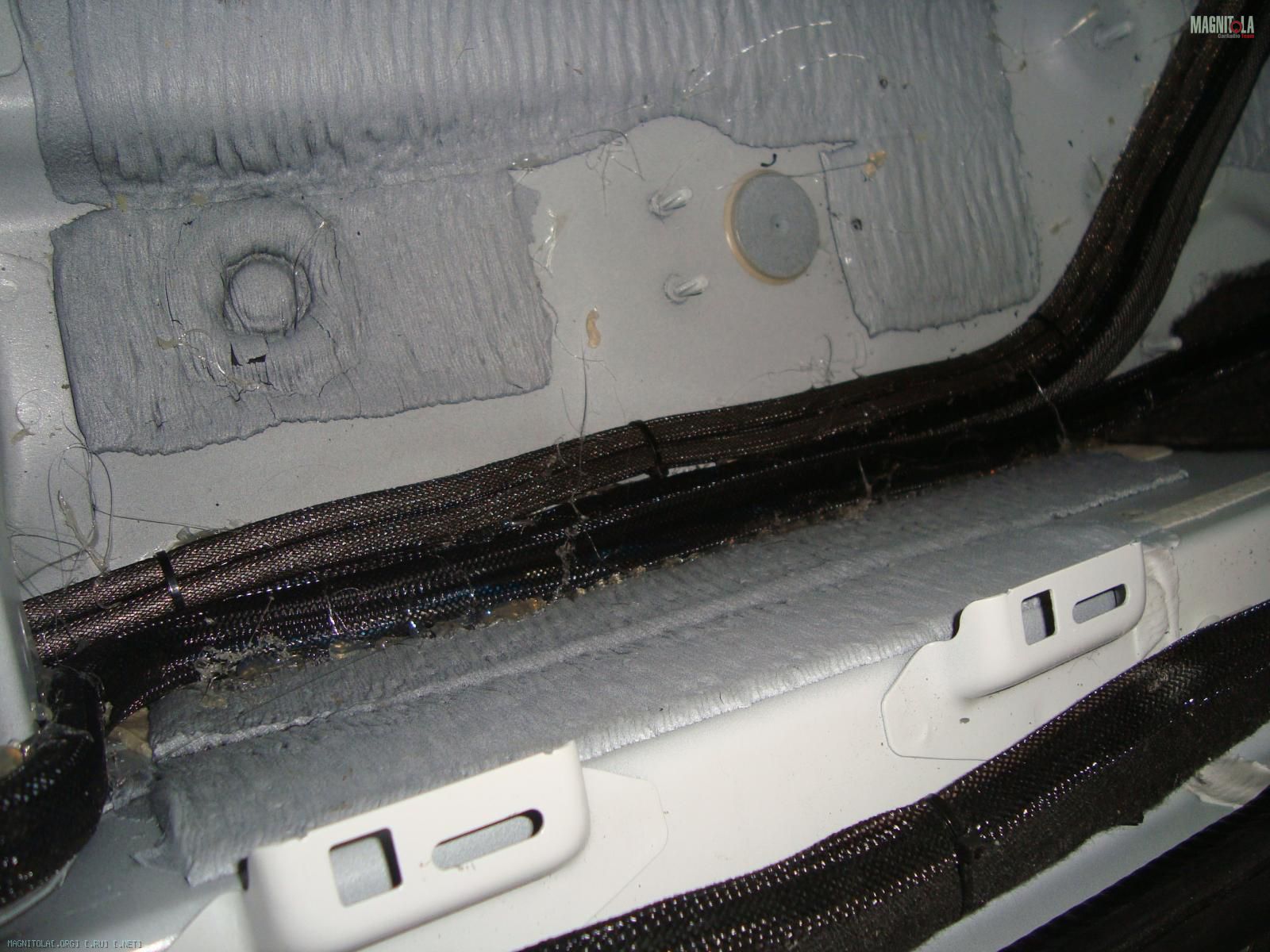

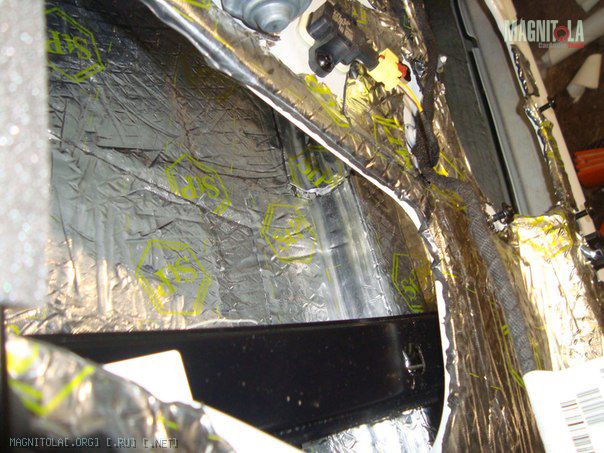

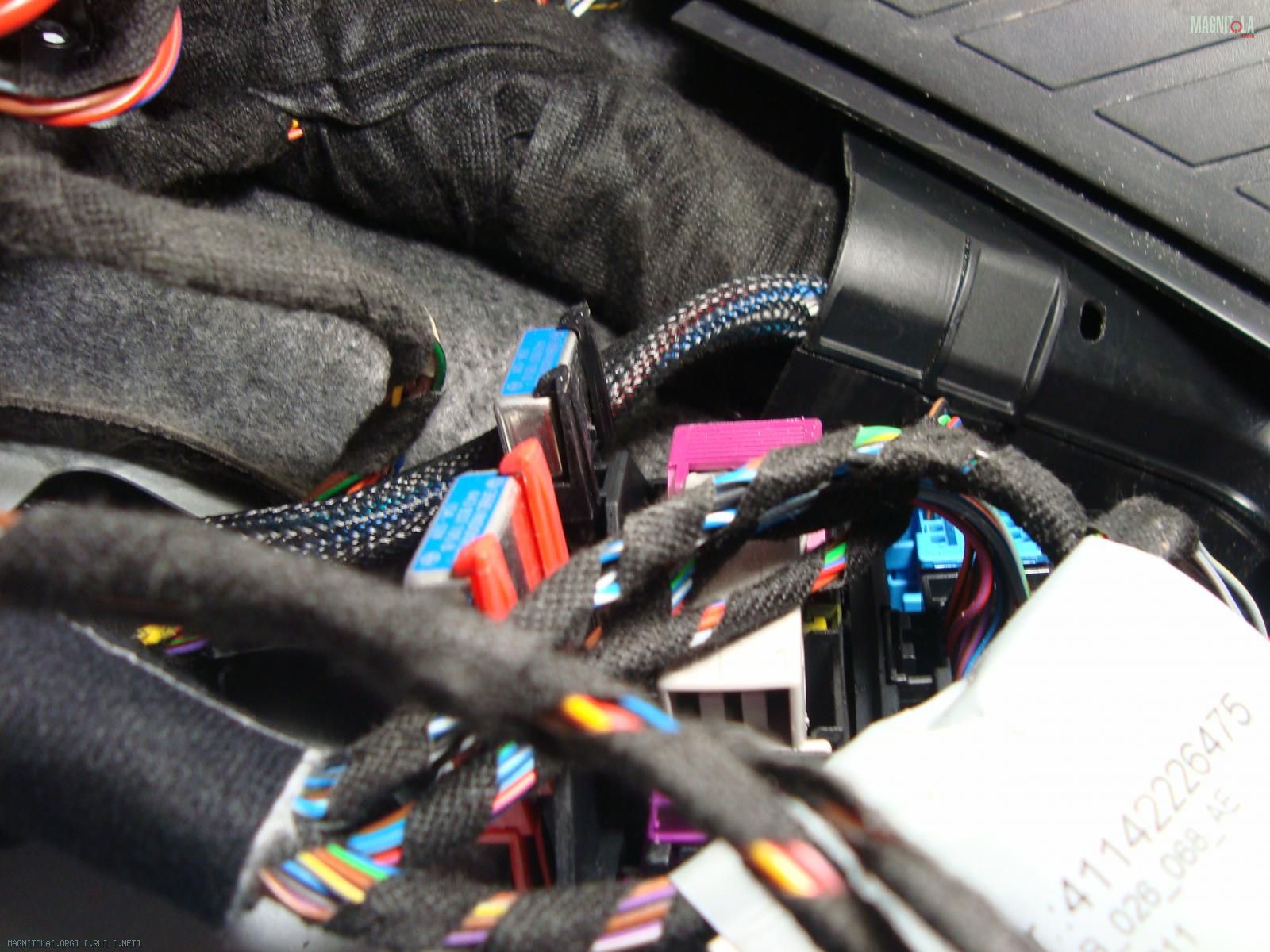

Начнем с шви и протяжки проводов. вибро 2 слоя голда+битопласт 10. все провода без исключения уложены в змейку. Проводка на полу зафиксирована термоклеем.
Вложение 223946Вложение 223948Вложение 223950Вложение 223952Вложение 223960Вложение 223962Вложение 223964Вложение 223966Вложение 223968Вложение 223970Вложение 223972Вложение 223974Вложение 223976

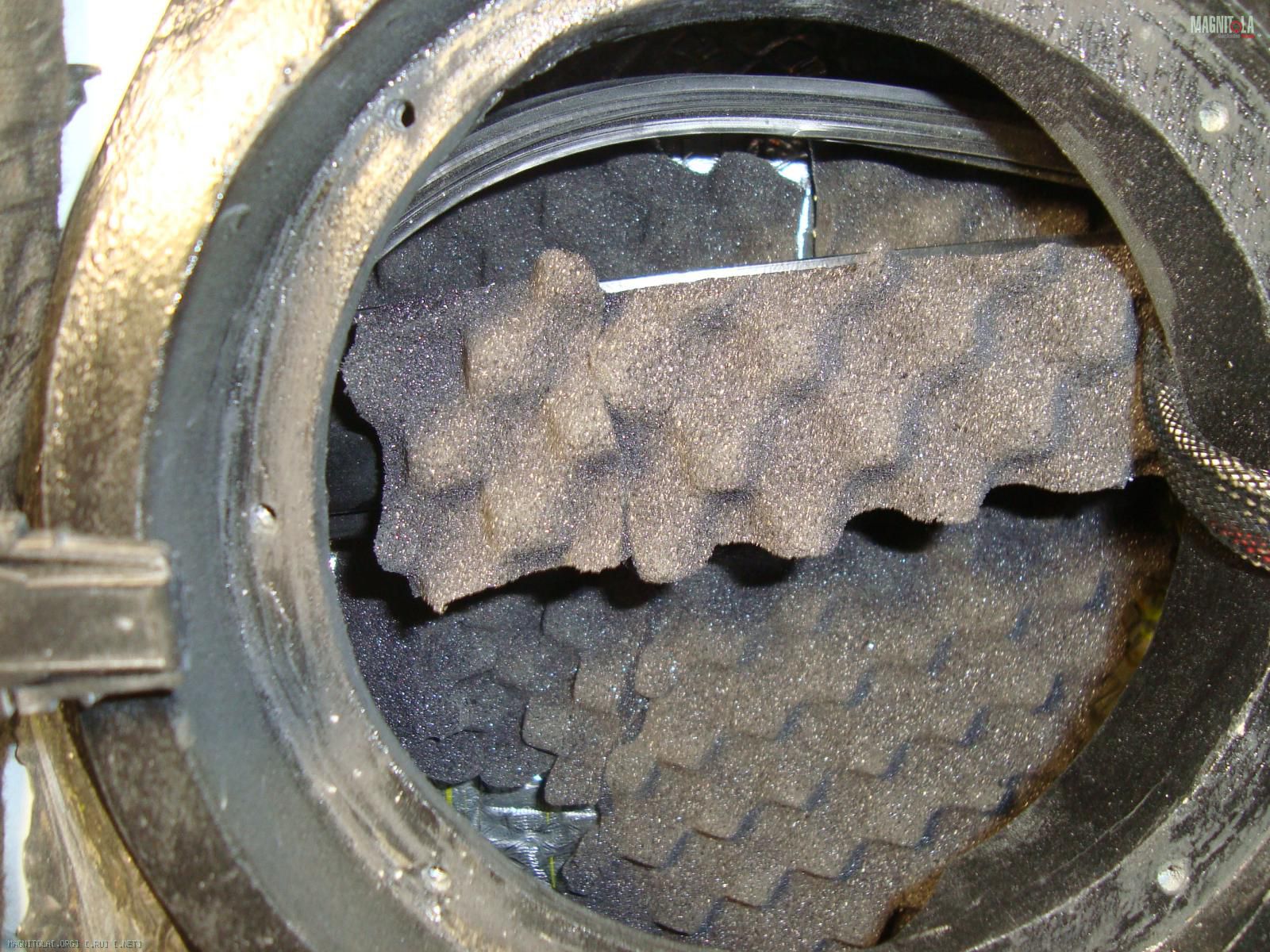

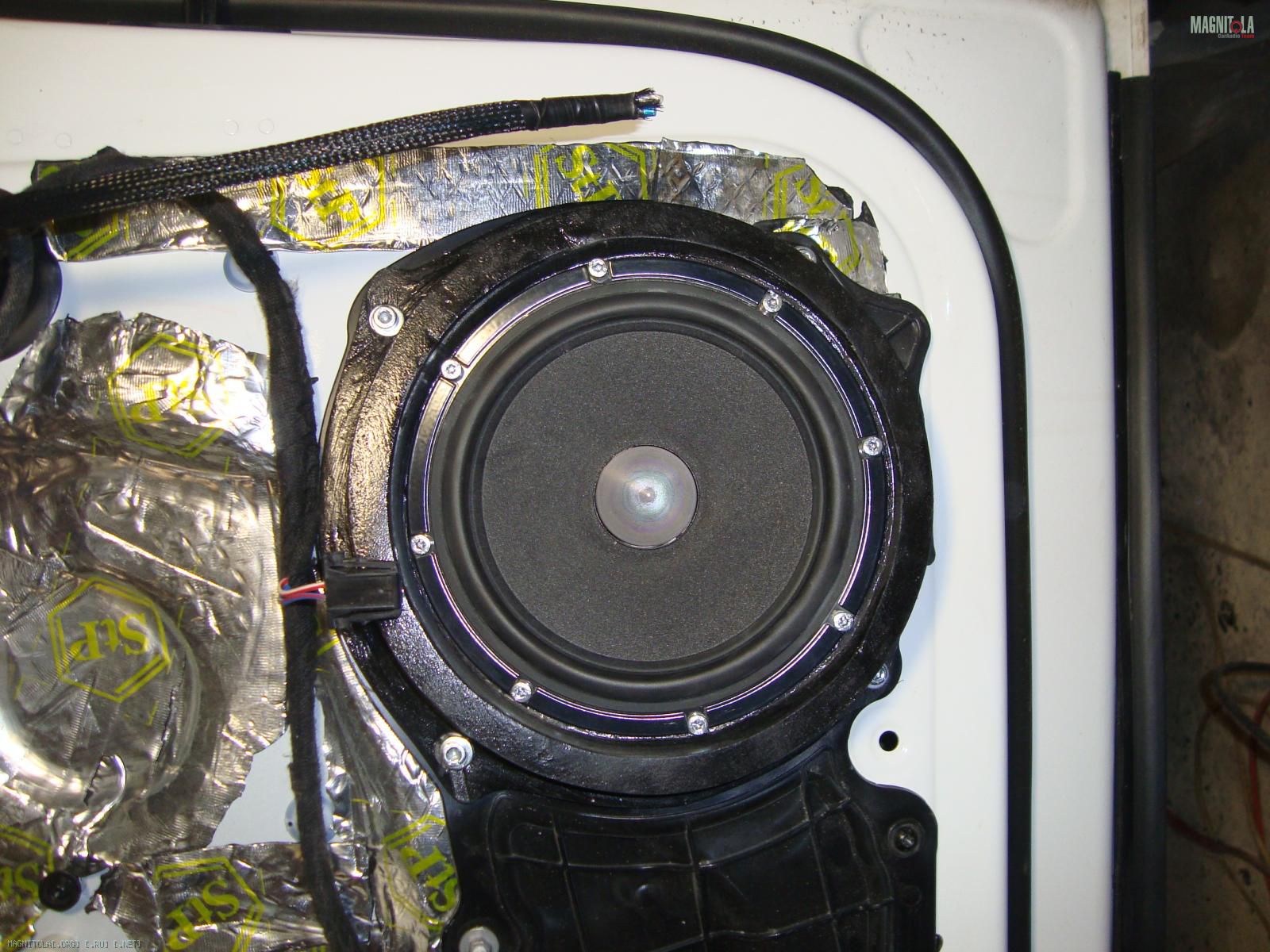

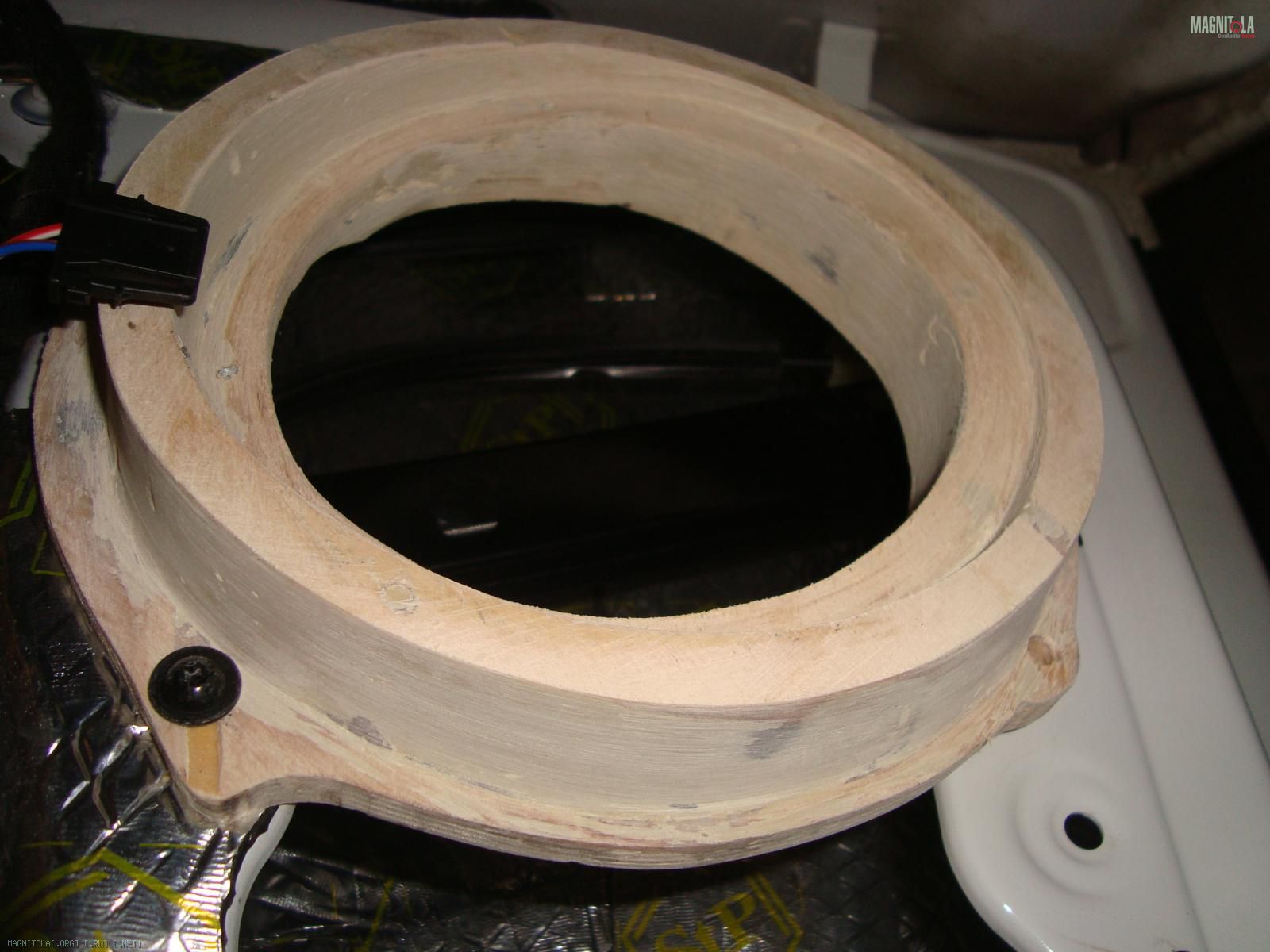

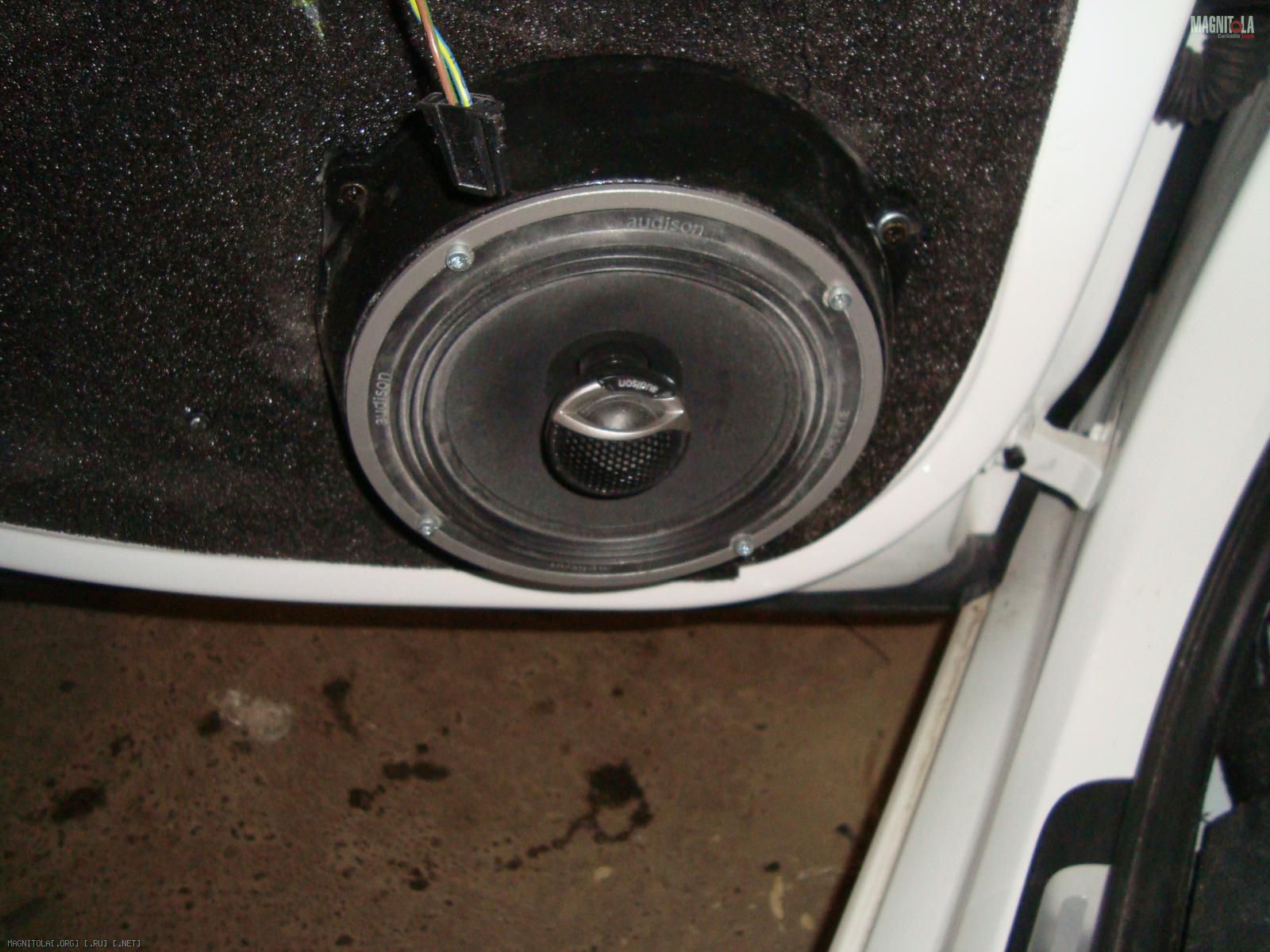

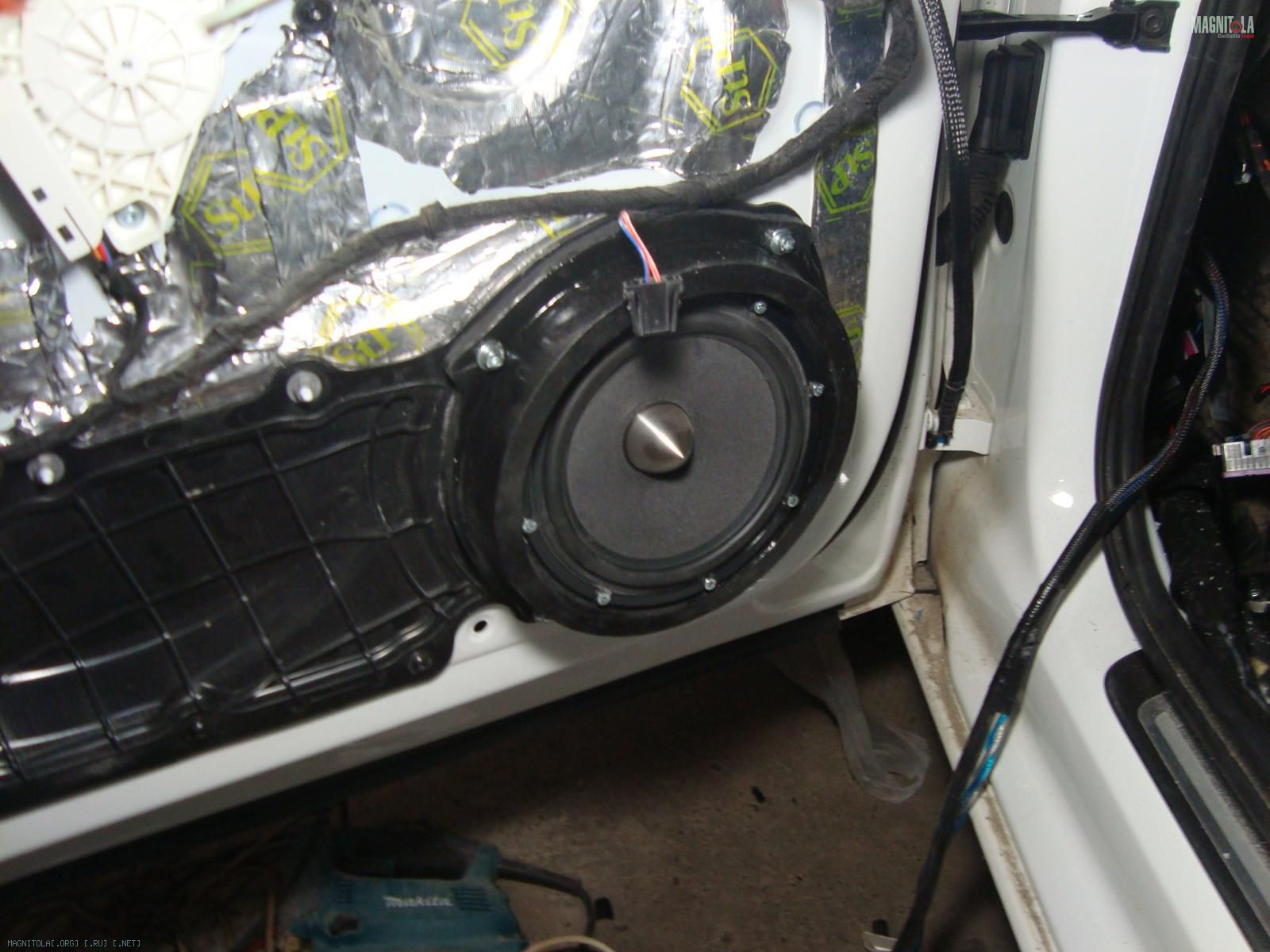

Проставочные кольца под фронтальные мидбасы изготовлены с доворотом. посадочное место проставки идентично штатному динамику,закручено на 4 болта м5 в родные дырки. за динамиками наклеена акустическая линза.
Вложение 223982Вложение 223984Вложение 223986Вложение 223988Вложение 223990Вложение 223992

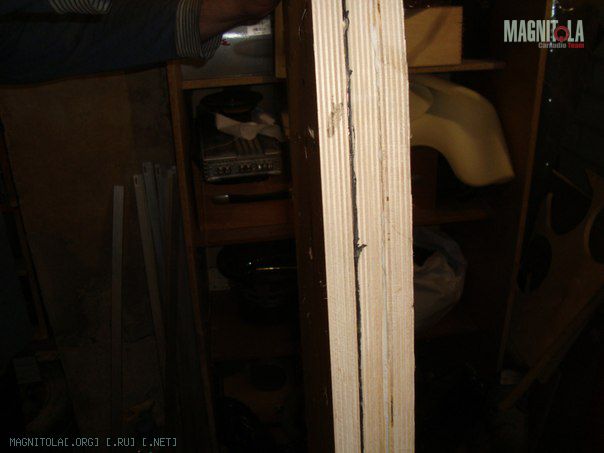

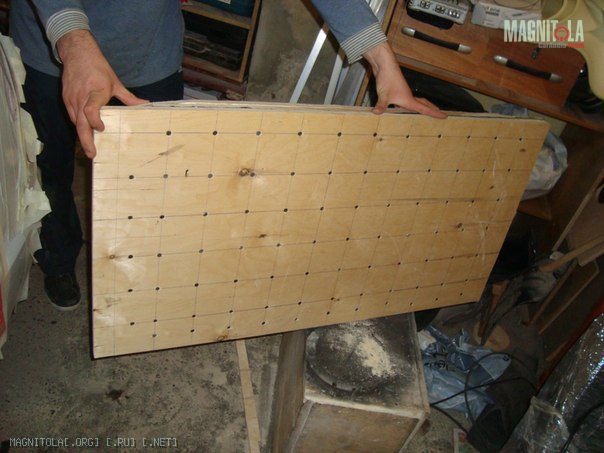

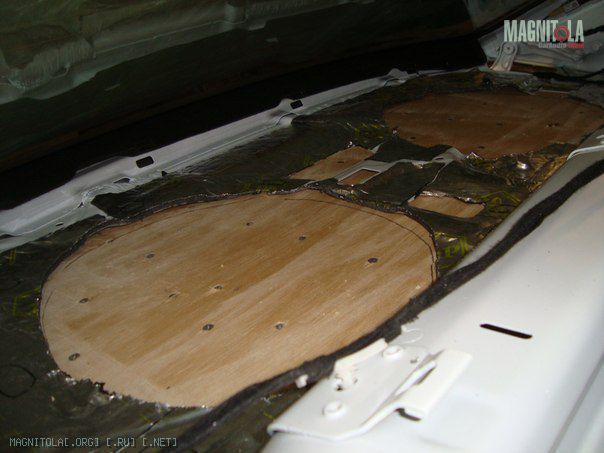

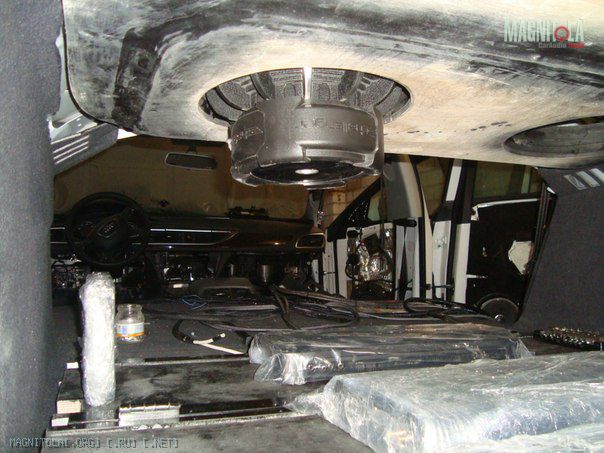

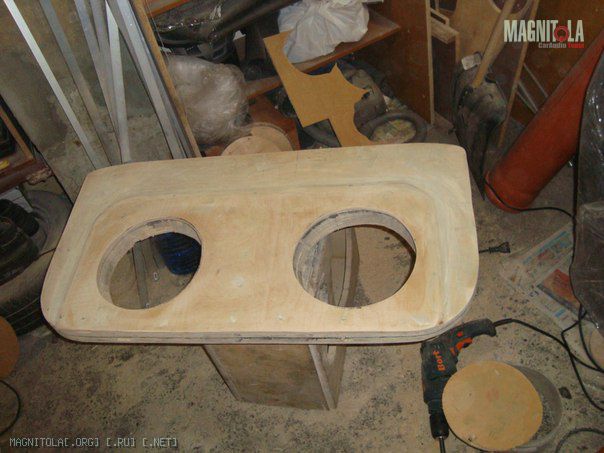

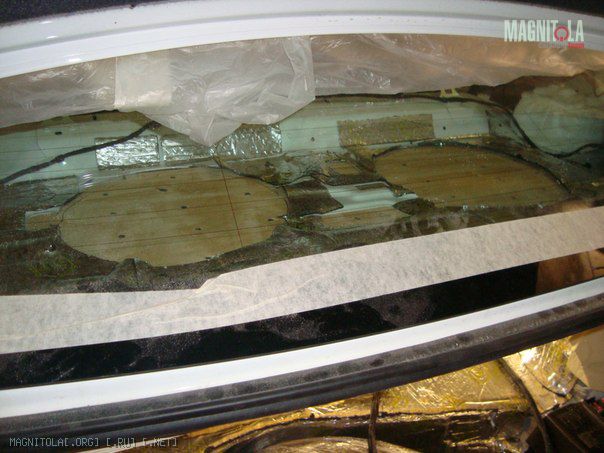

Полка под сабвуферы изготовлена из фанеры(толщина 53мм)и крепится на 13 болтах к металлической полке автомобиля. между слоями фанеры уложена вибоизоляция и стянута на саморезах, другие слои склеены.
Вложение 223994Вложение 223996Вложение 223998Вложение 224000Вложение 224002Вложение 224004Вложение 224006

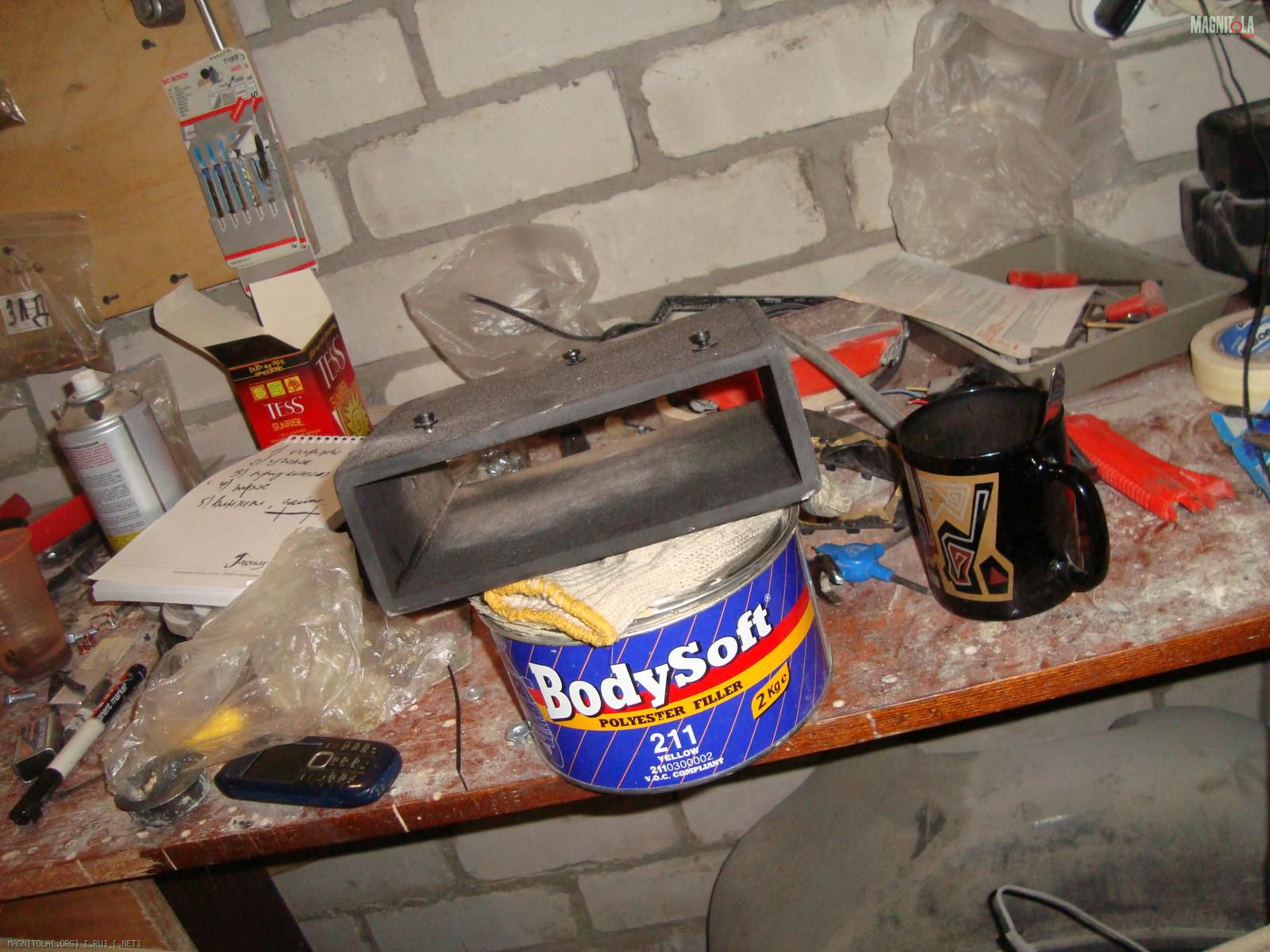

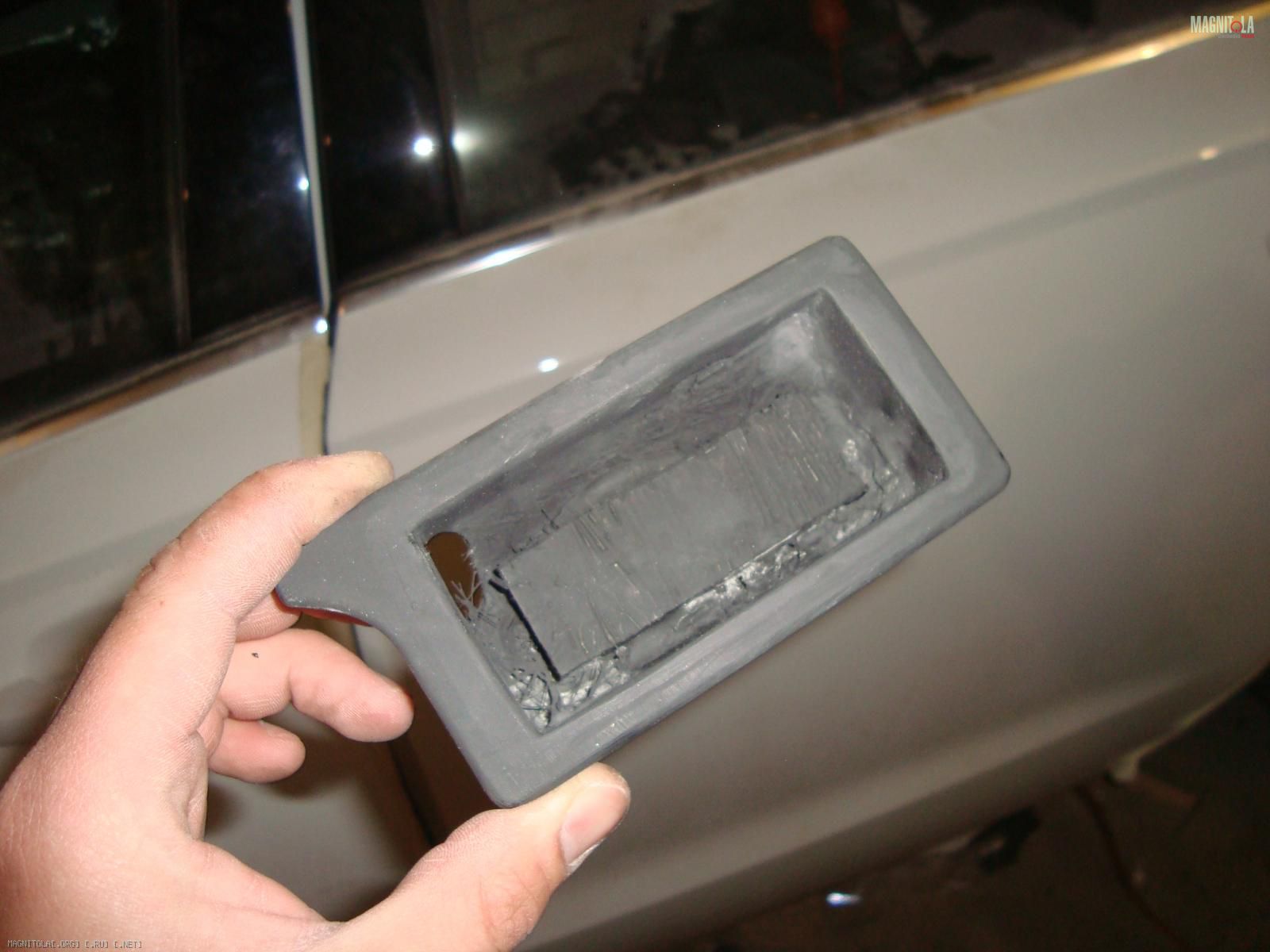

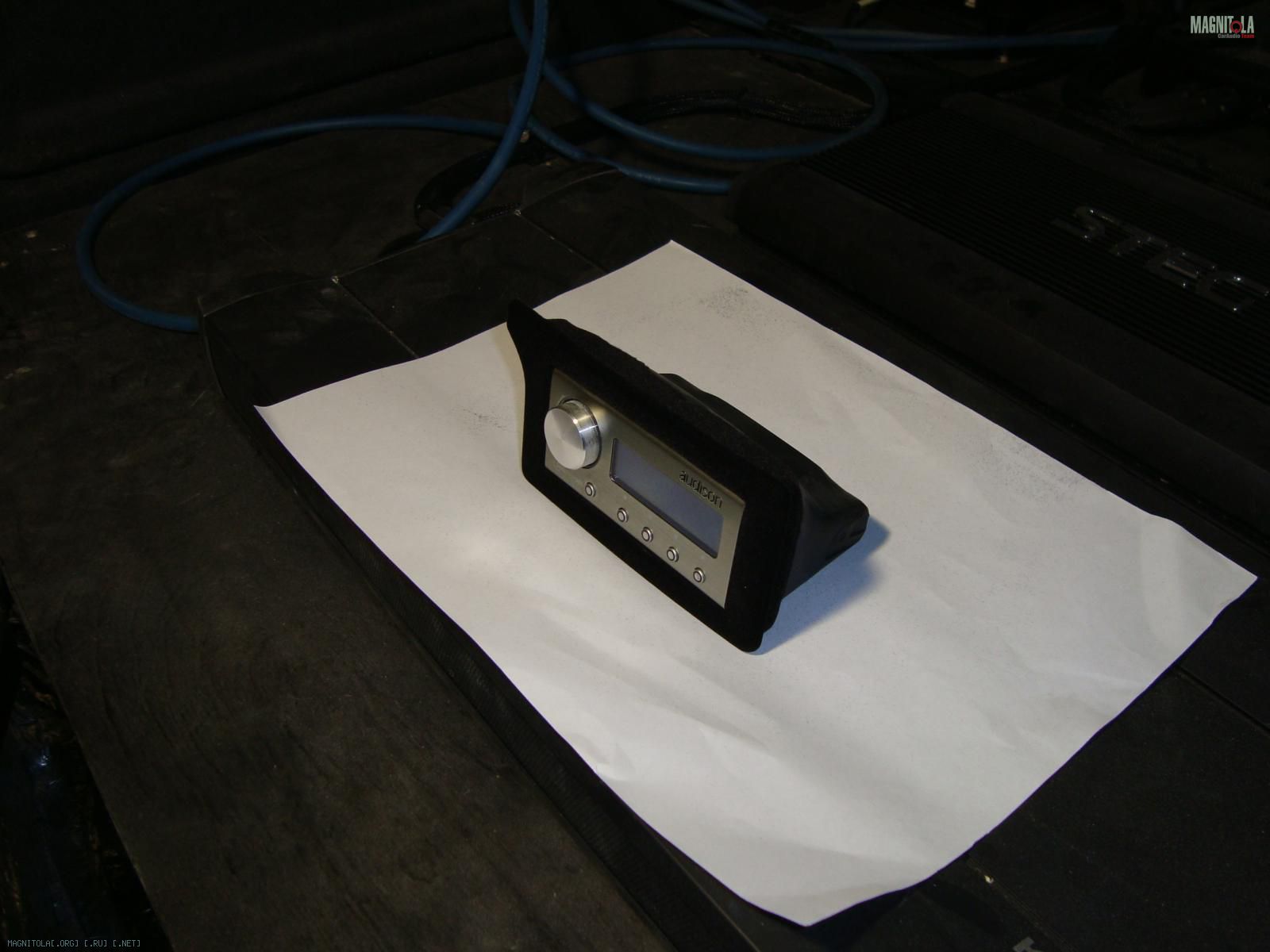

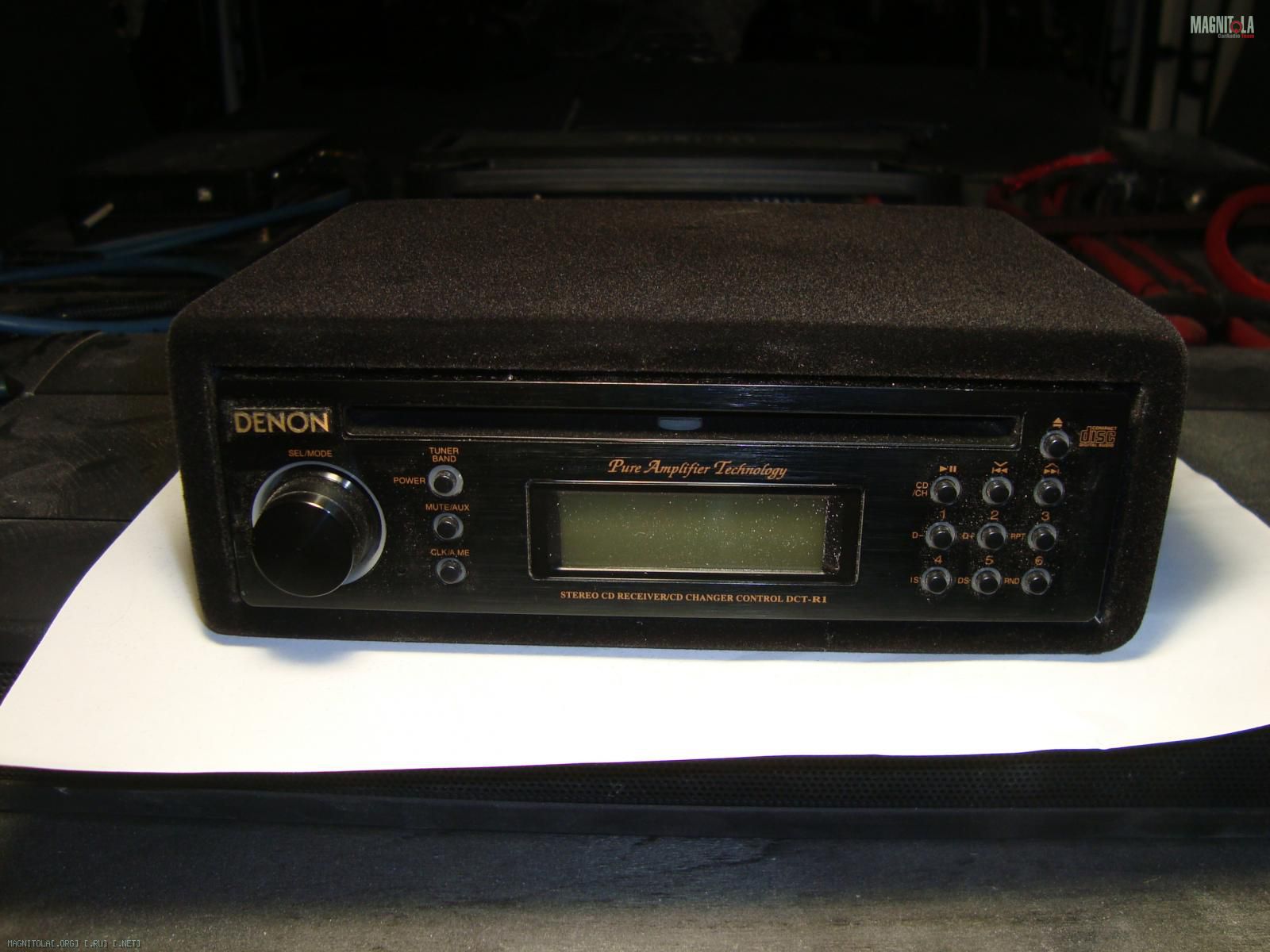

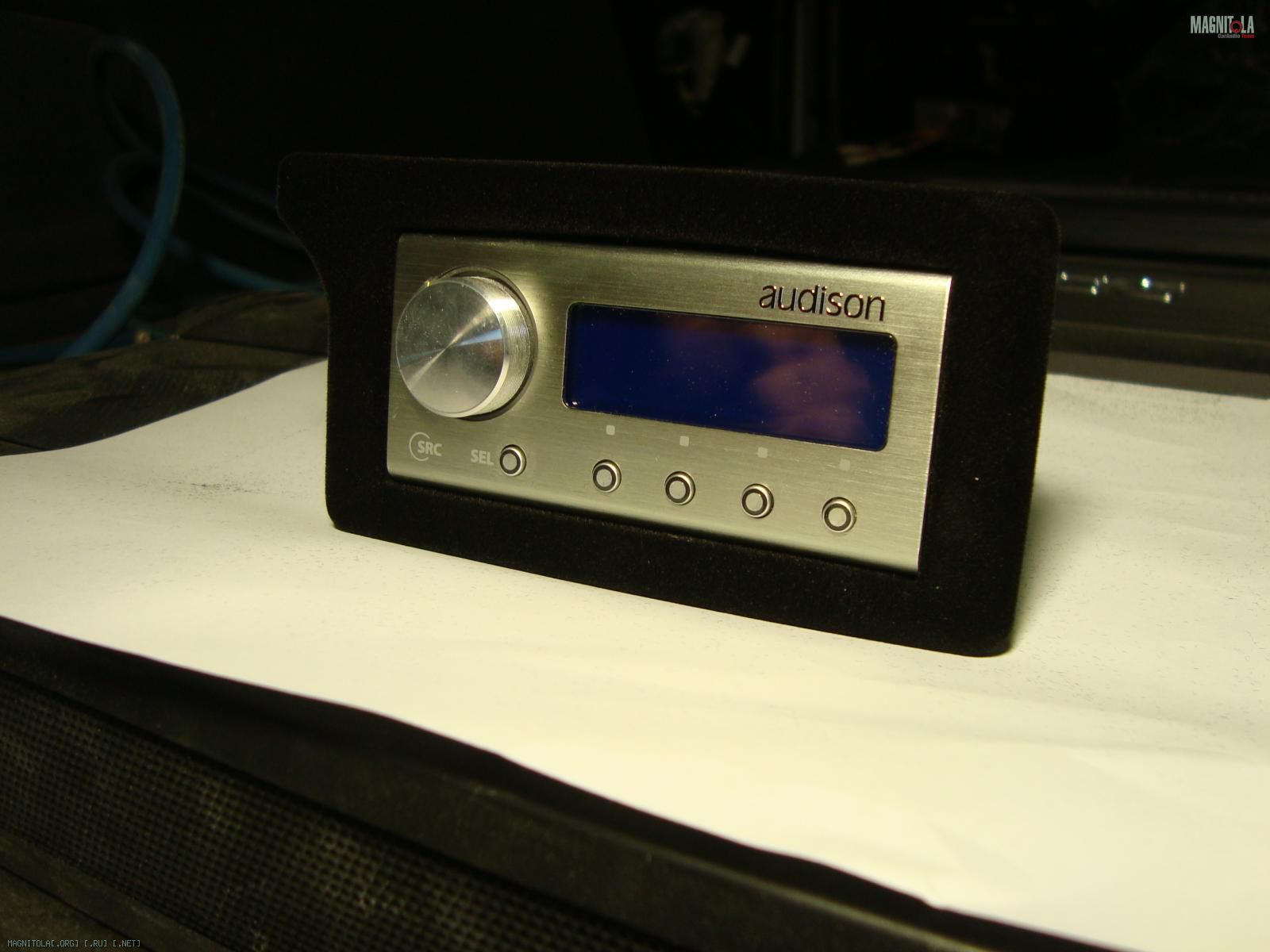

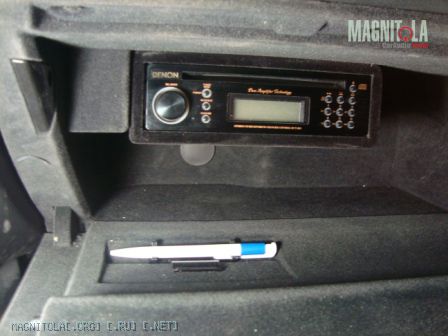

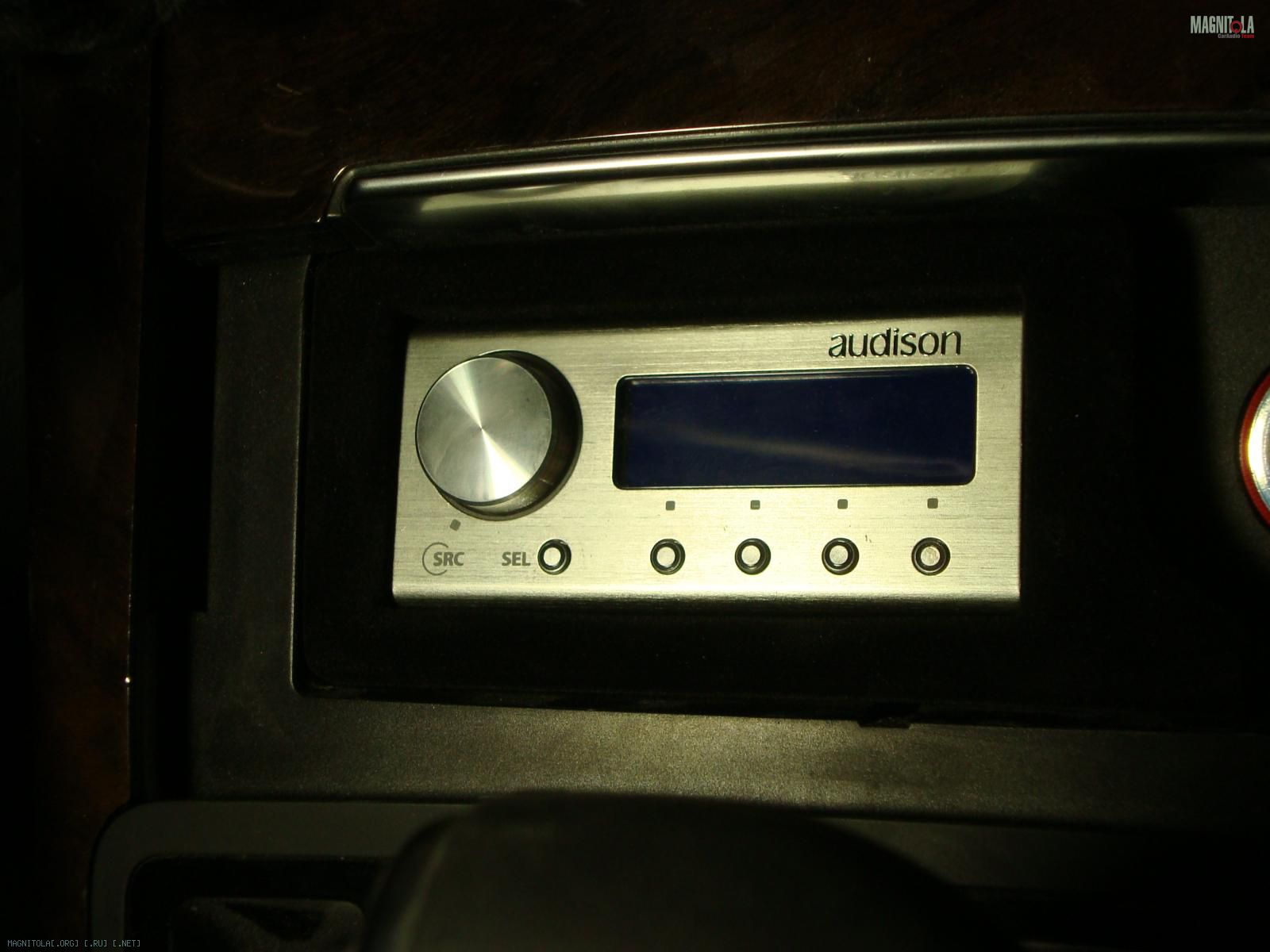

Denon установлен в бардачек, а блок управления процессором в пепельницу.корпуса зафлокированы.
Вложение 224010Вложение 224012Вложение 224014Вложение 224016Вложение 224018Вложение 224020Вложение 224050

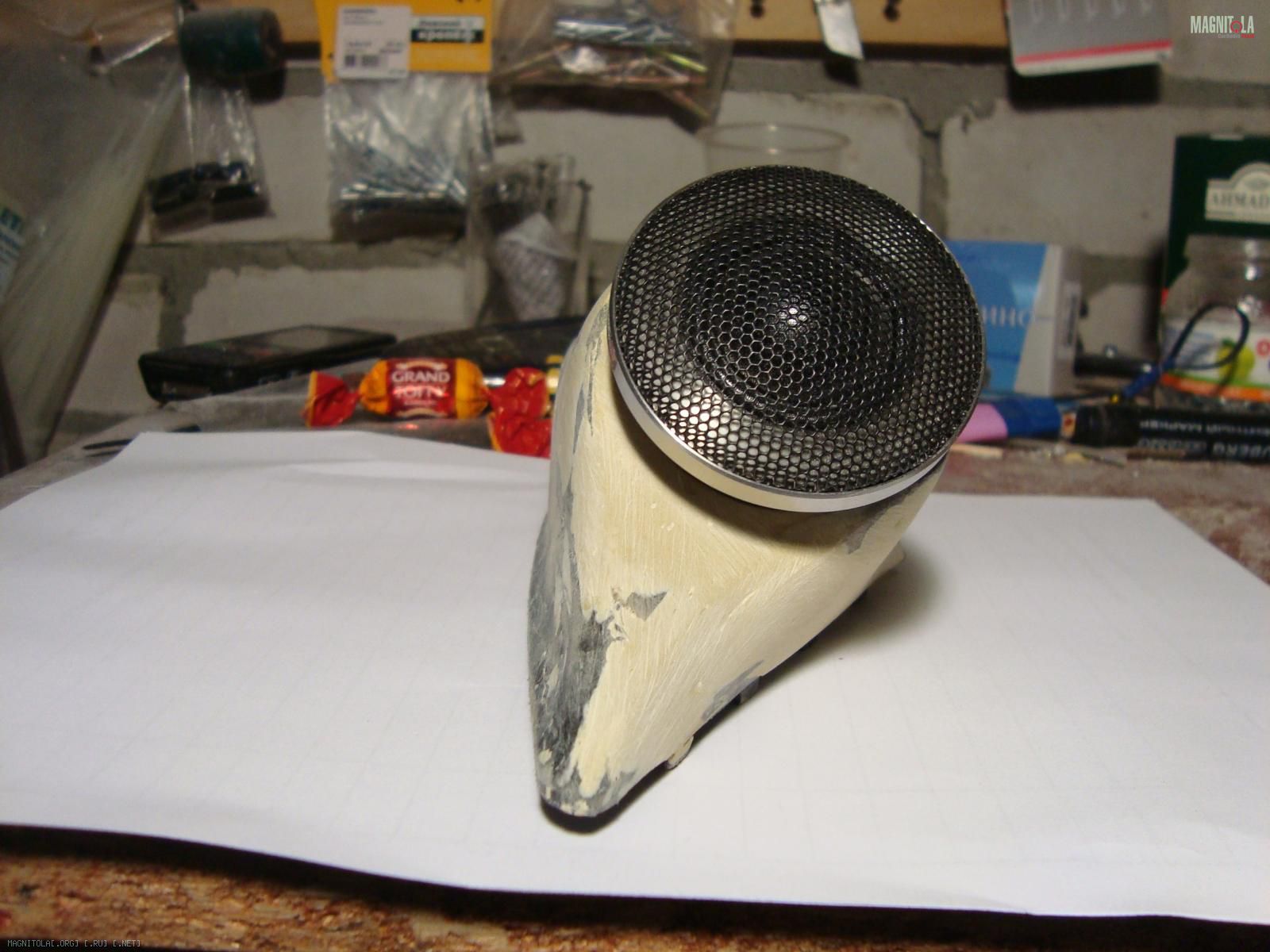

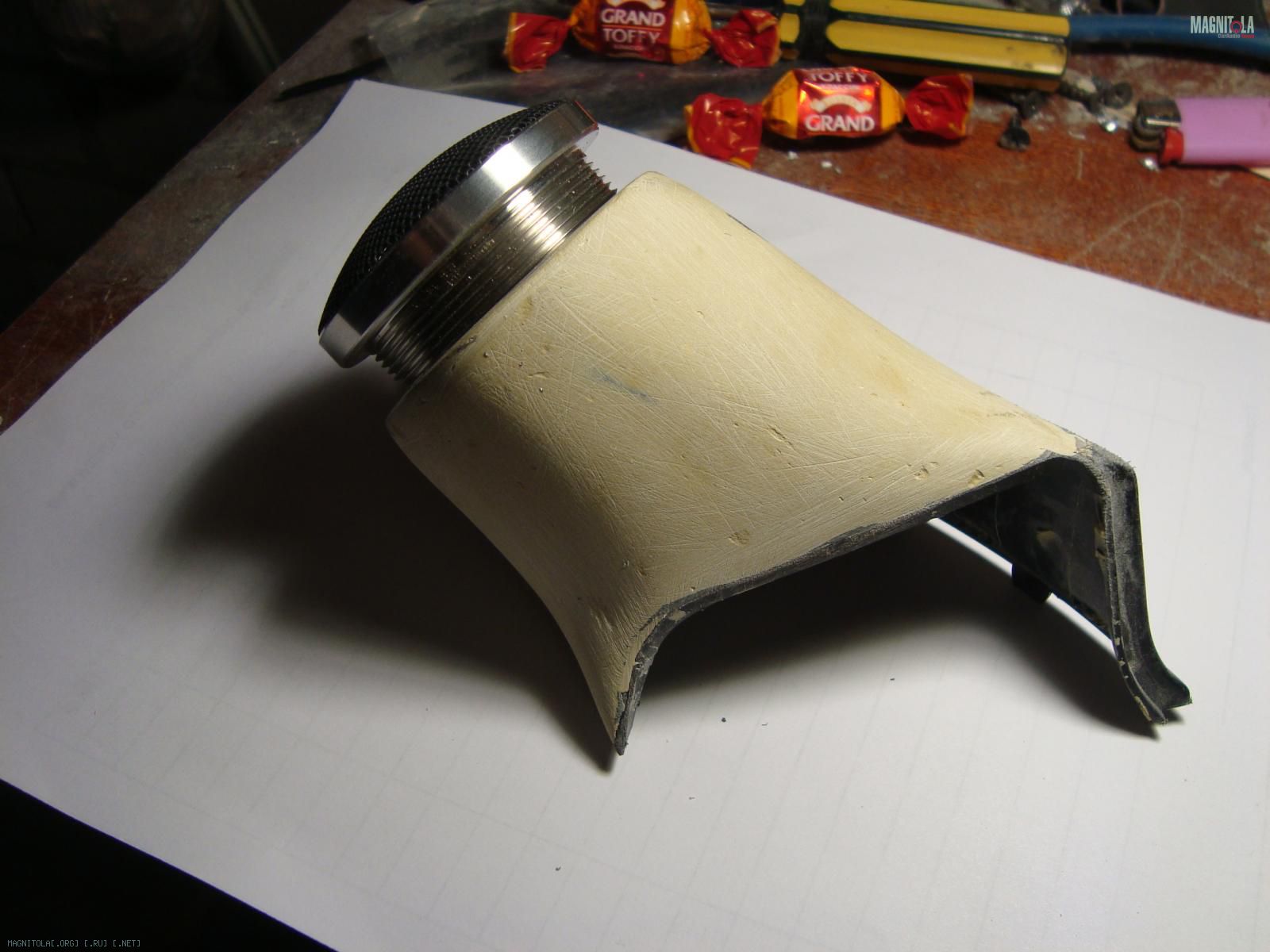

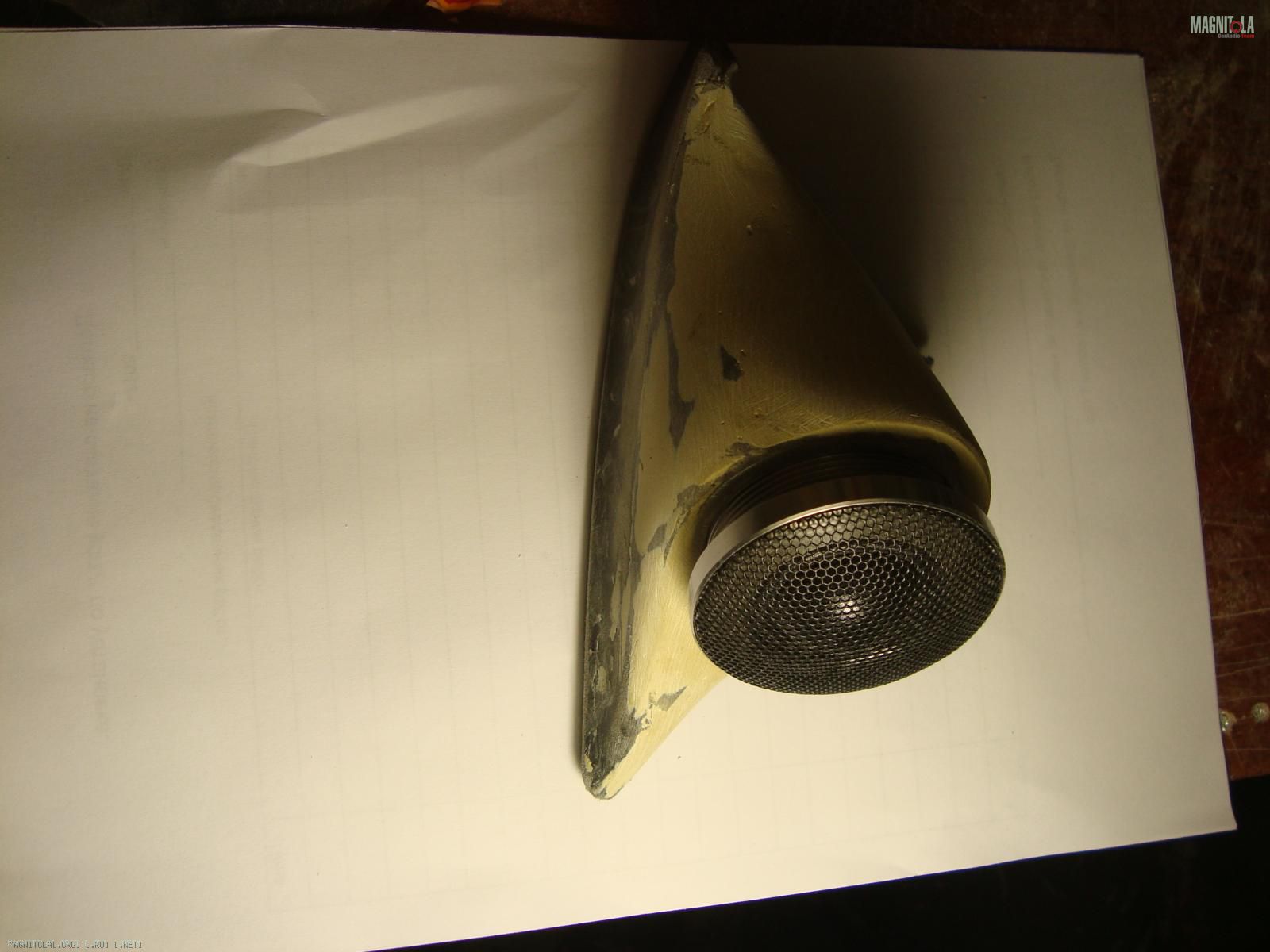

Подиумы под вч, обтянется алькантарой, готовый вариант выложу через пару дней
Вложение 224022Вложение 224024Вложение 224026

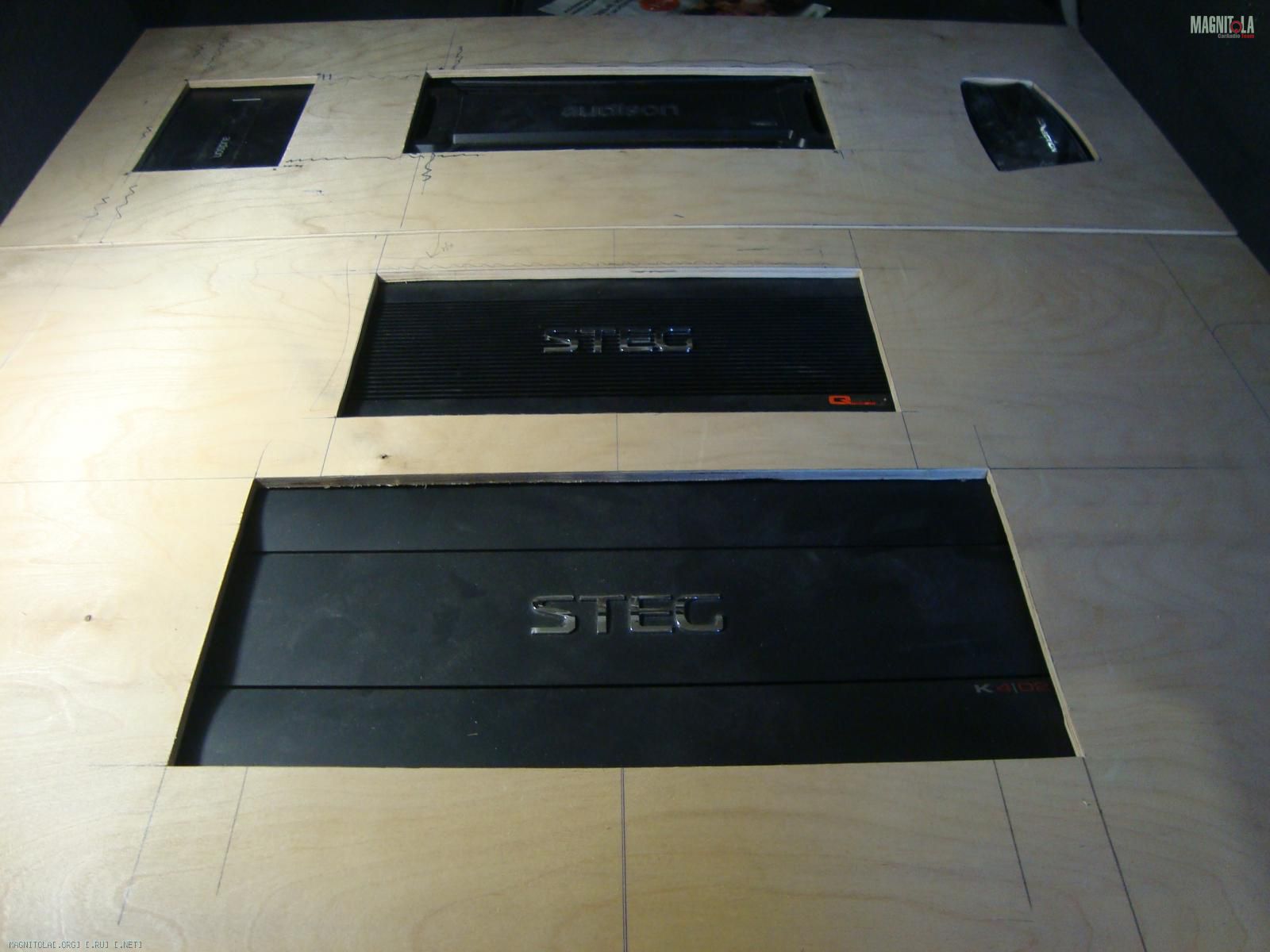

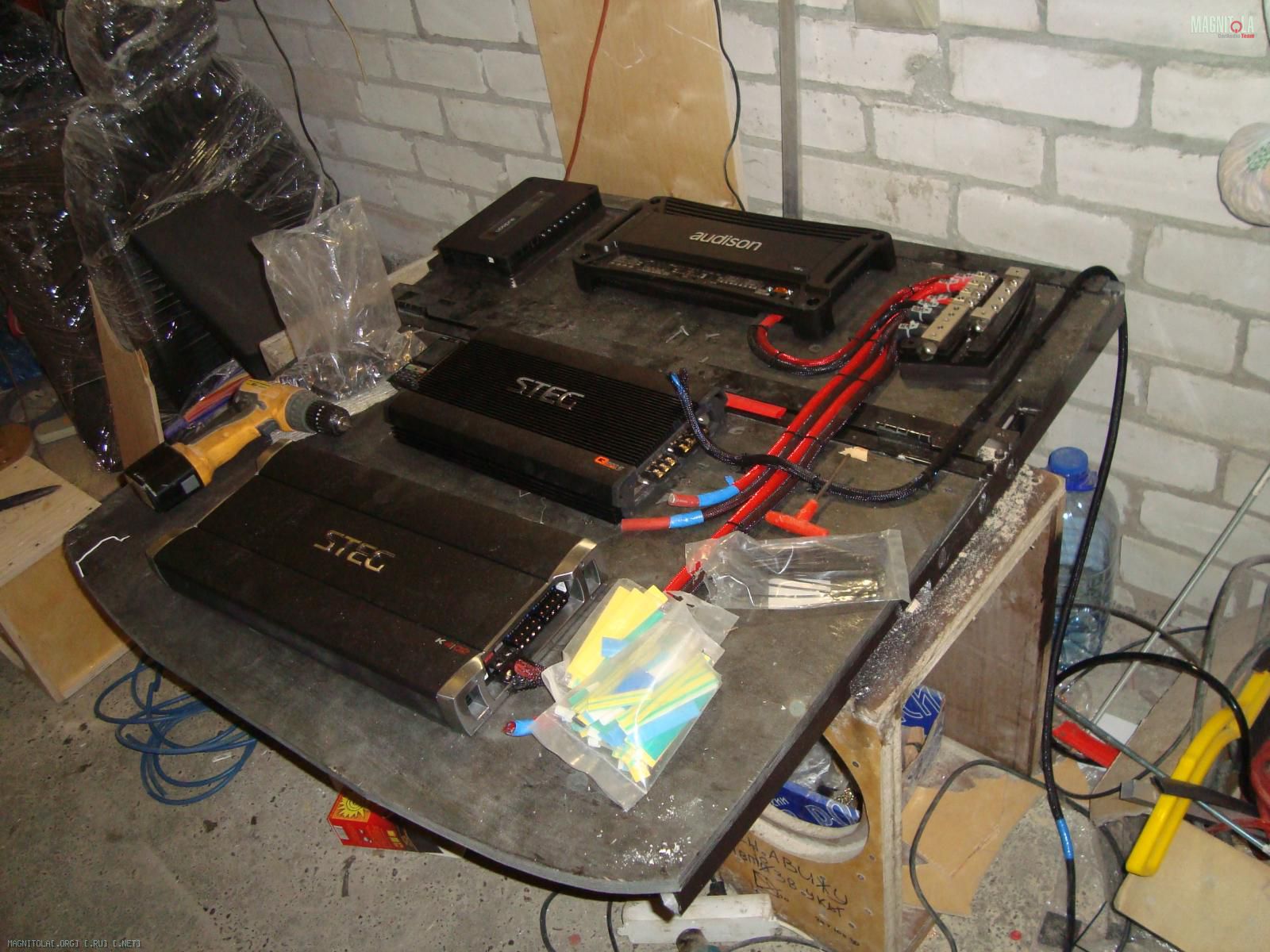

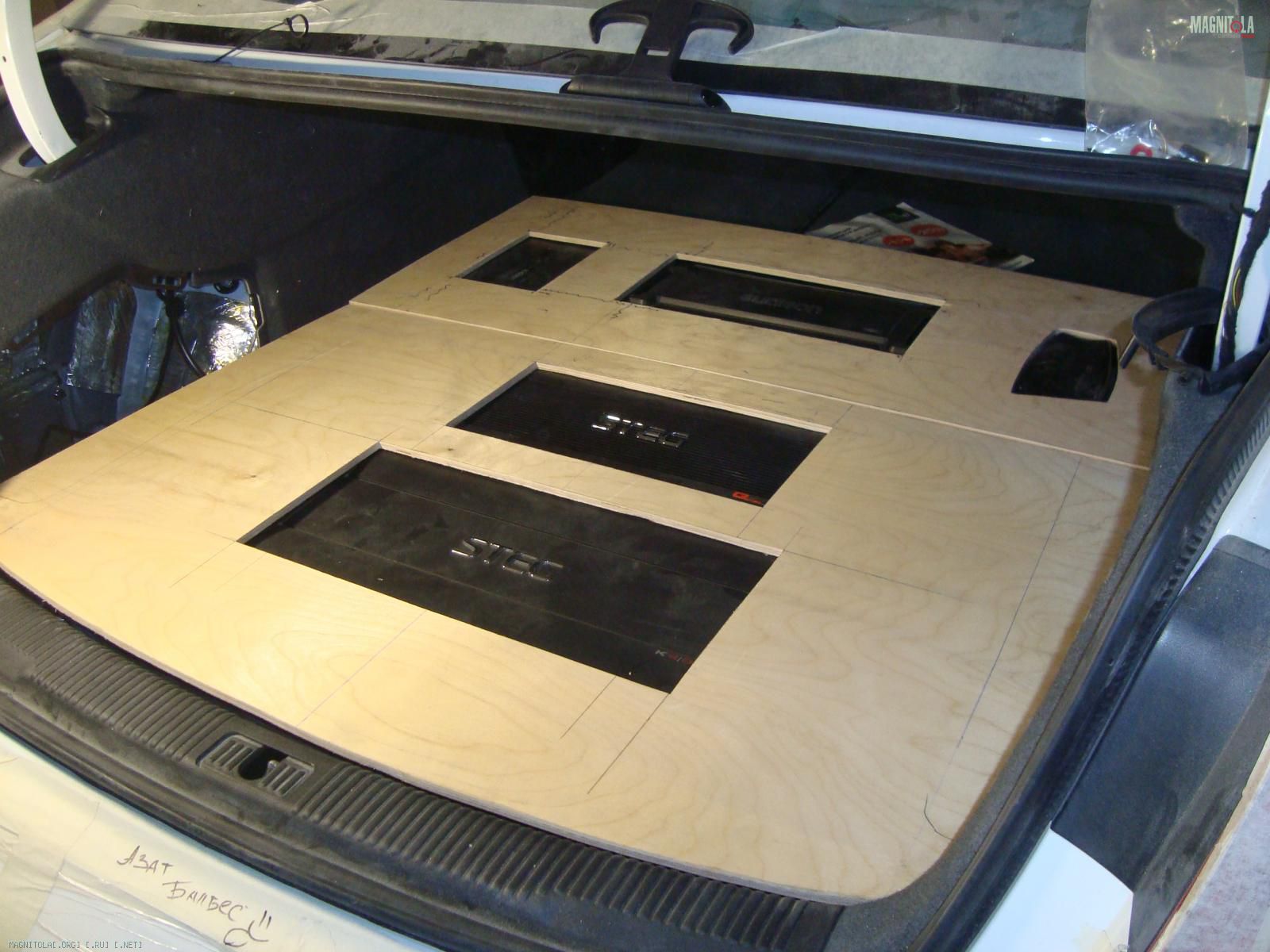

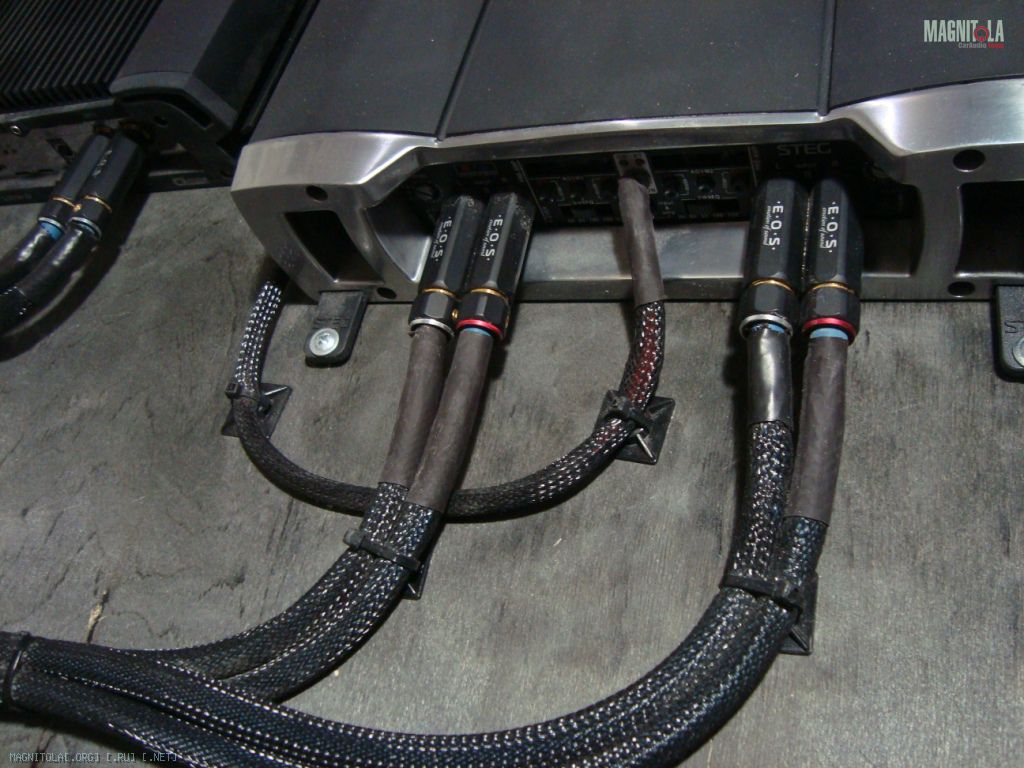

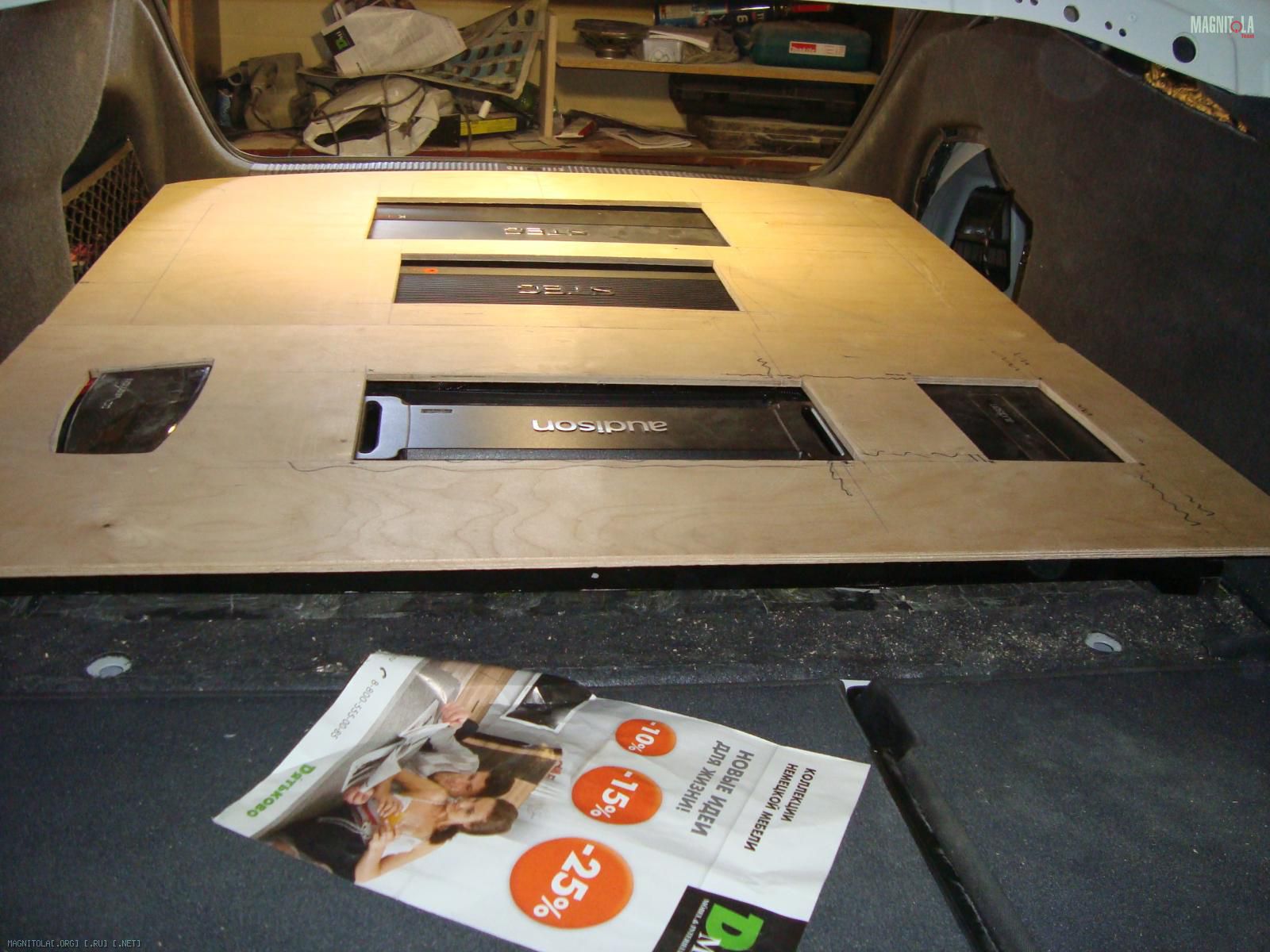

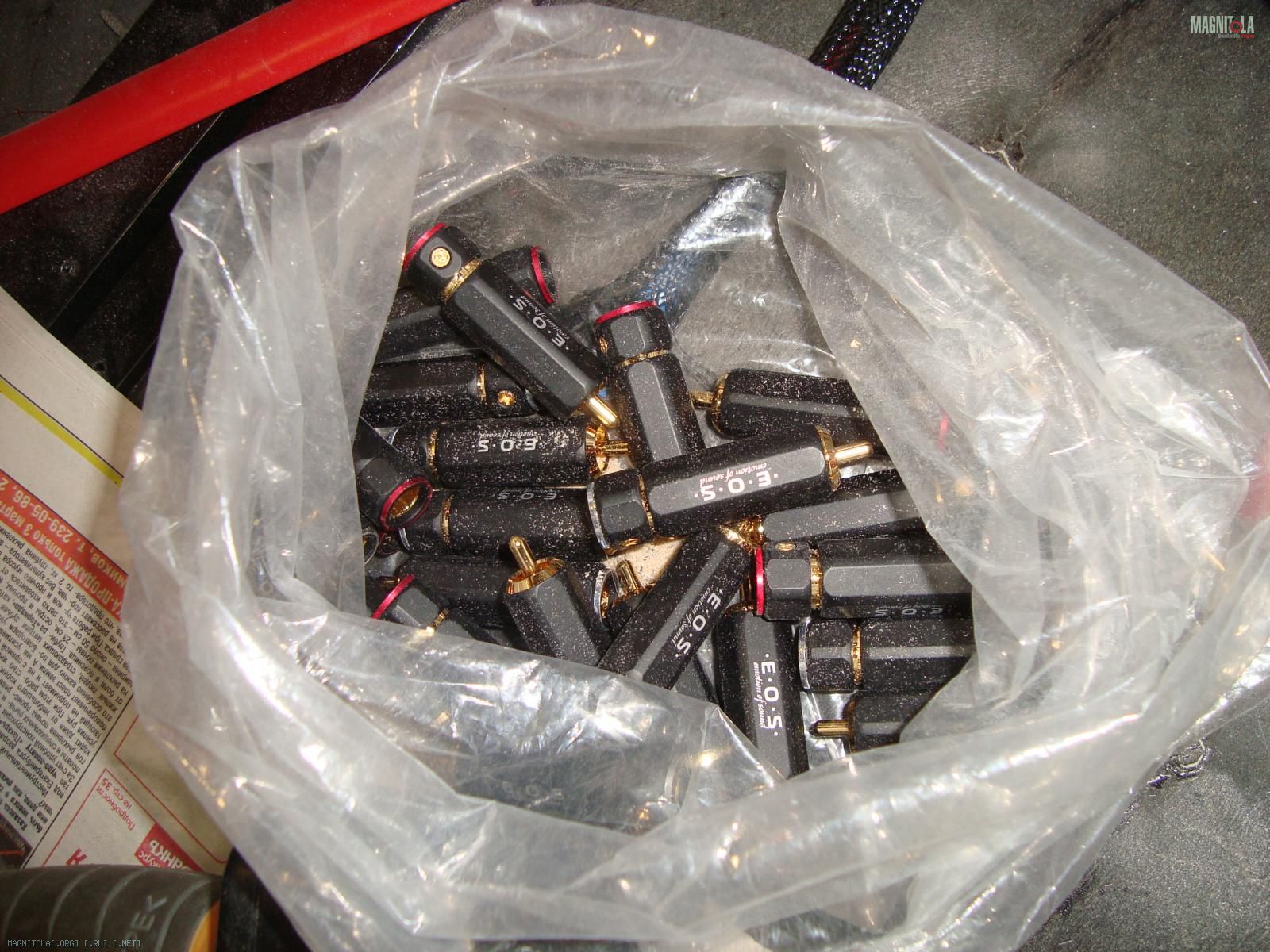

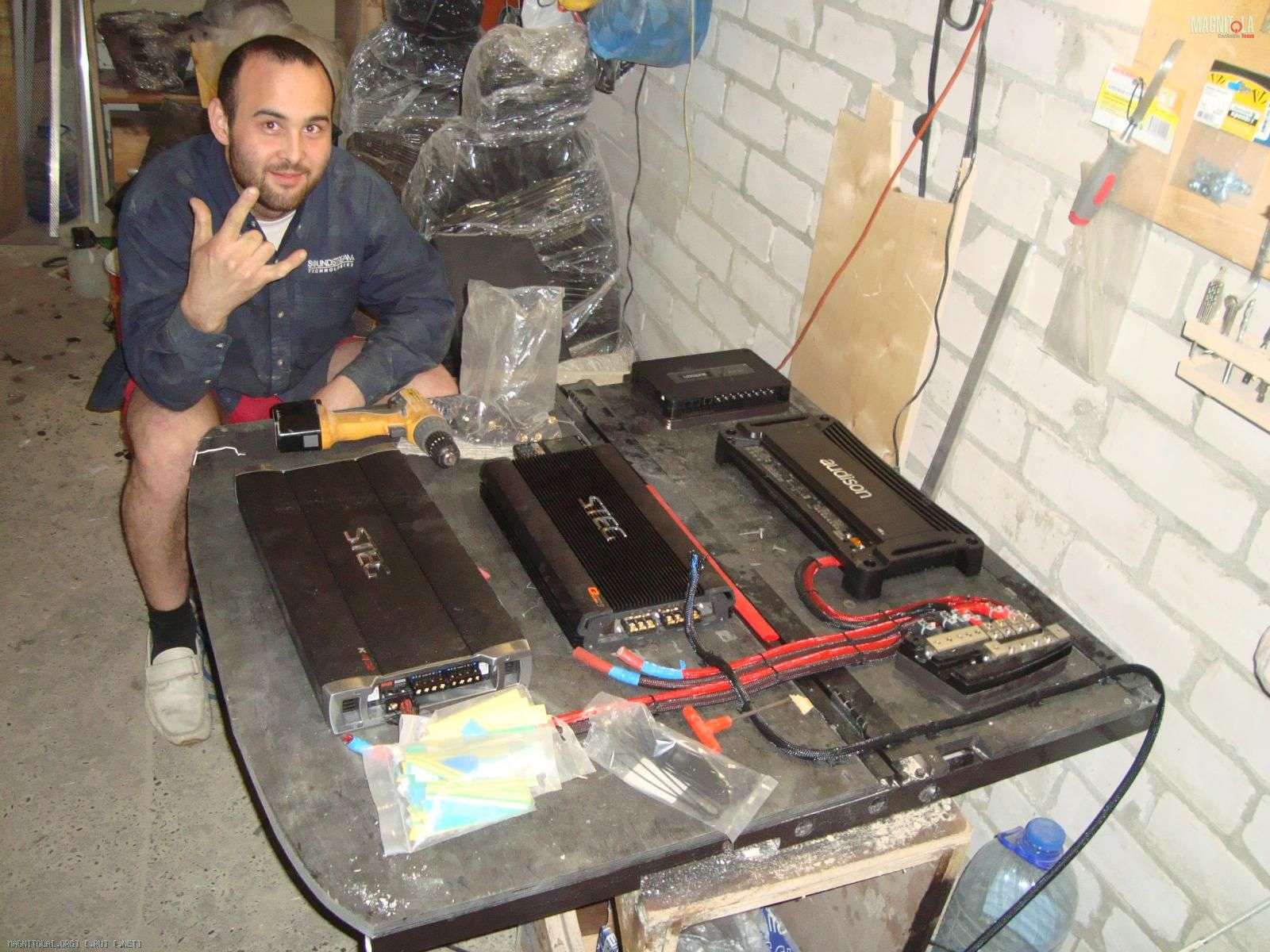

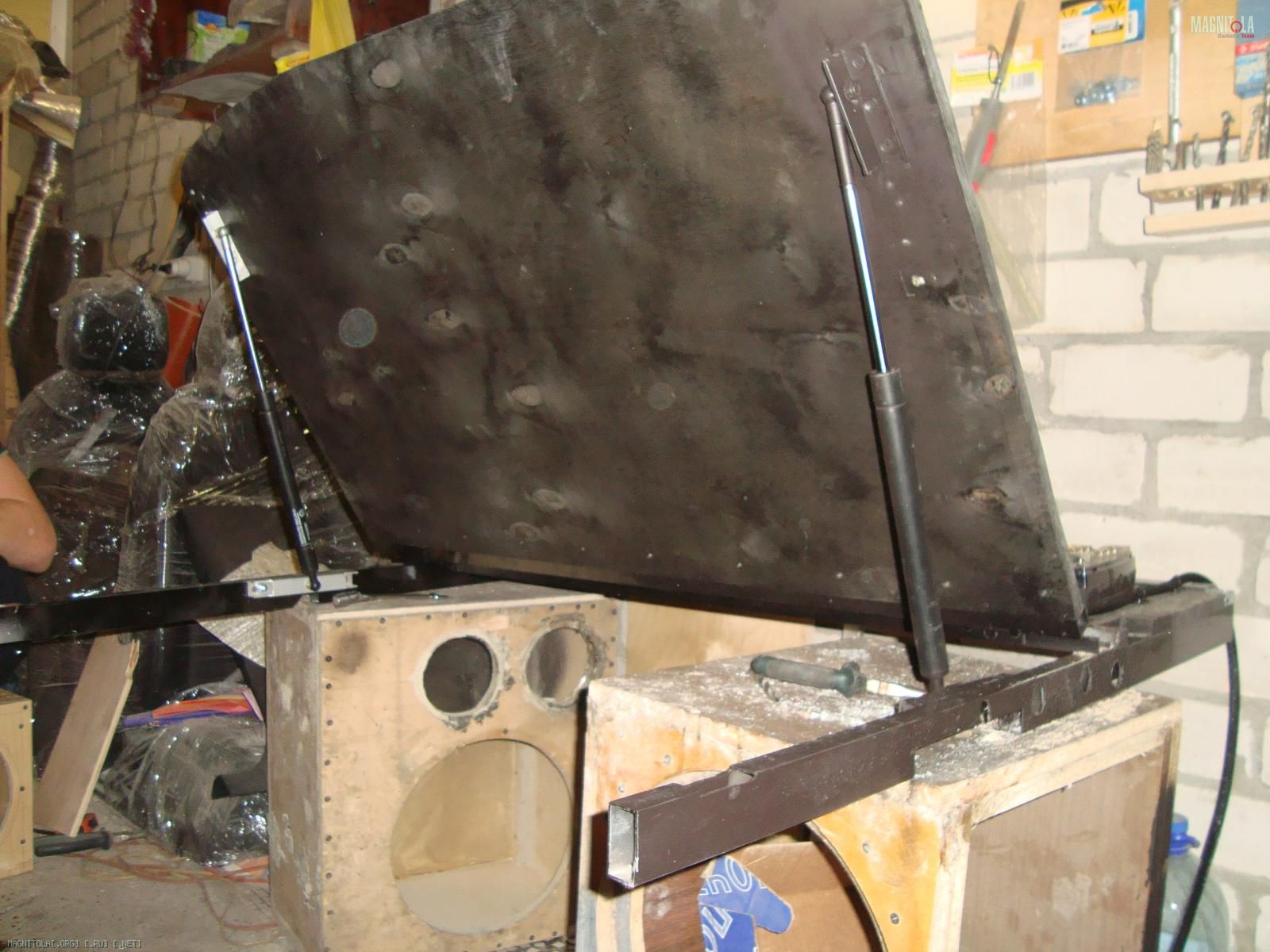

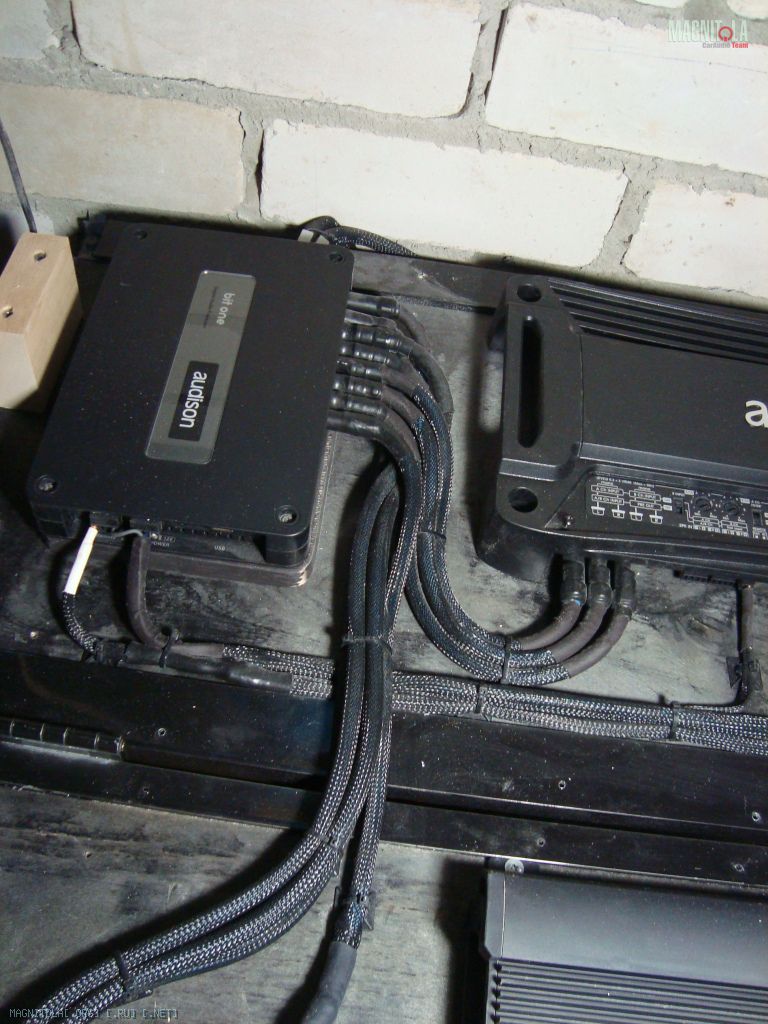

Багажник-здесь дана воля фантазии. Изготовлен фальш-пол из алюминиевых профилей и фанеры. на котором расположены все компоненты. весь багажник так же затянется алькантарой. усилители с процессором пойдут под стекло с подсветкой.
Вложение 224028Вложение 224030Вложение 224032Вложение 224034Вложение 224036Вложение 224038Вложение 224040Вложение 224042Вложение 224044Вложение 224046Вложение 224048
Re: Установочный центр Audiomaster-Kazan. Audi A6.
Без предирок и подколов. Вообще здорово выглядит, но паралон в двери, очень печально скажется после пары моек, на двери и на самих PP. И почему термоусадка разной длинны? Надо поправить, а то весь вид теряется=) Да и кабеля хоть они в оплетке, в местах прохода под опорой сидения, муфточкой или хотя бы гофрой по периметру обезопасил=) А так здорово.
Вложений: 53
Re: Установочный центр Audiomaster-Kazan. Audi A6.
Заканчивается построение громкого автомобиля на базе Mercedes-Benz Viano. Своему воплощению проект обязан следующим лицам:
Установщики:
Азат Хуснутдинов - Казань (Shalun)
Эдуард Сафин - Казань( Eddyfierce) Руководитель проекта.
Ильдар Валиев -Казань (AudioMaster)
Перетяжка алькантарой: Рустем Субхангуллов - Казань
Перетяжка биэластик: Артем Комлев - Казань
Отдельная благодарность за решение технической задачи с реализацией в системе Apple AirPort Александру Мартьянову -Казань(Martyanov)
Отдельная благодарность за самую качественную покраску Александру Ерофееву - Казань.
Состав системы:
1) Источник Alpine Iva-d106; Ipad mini 64 GB.
2) Apple AirPort
3) Процессор Alpine PXA h-800+RUX C-800.
4) Фронт Hertz Spl Show 8" + Hertz st 25
5) Тыл Hertz Spl Show 8" + Hertz st 25
6) Услилители фронтальной и тыловой акустики Hertz HDP4
7) Сабвуферы Pride Car Audio UFO4 в тюннинге
8) Усилитель American Bass 1000/1
9) Вся проводка Stinger.
10) Генератор DC Power 370A
11) AGM Battery ODYSSEY
ФОТООТЧЕТ:

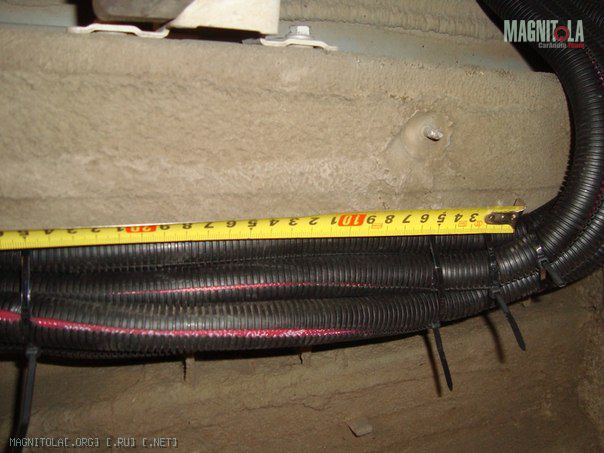

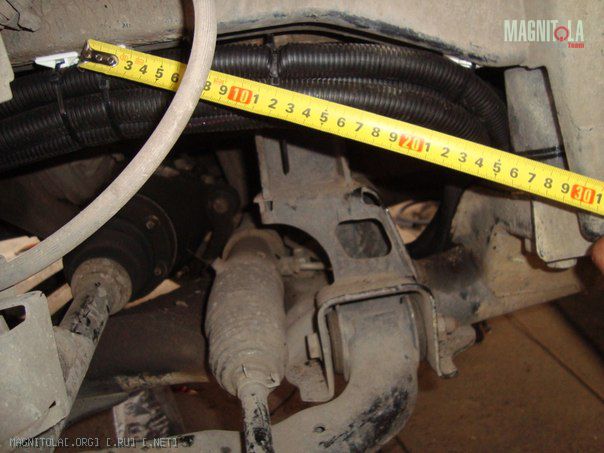

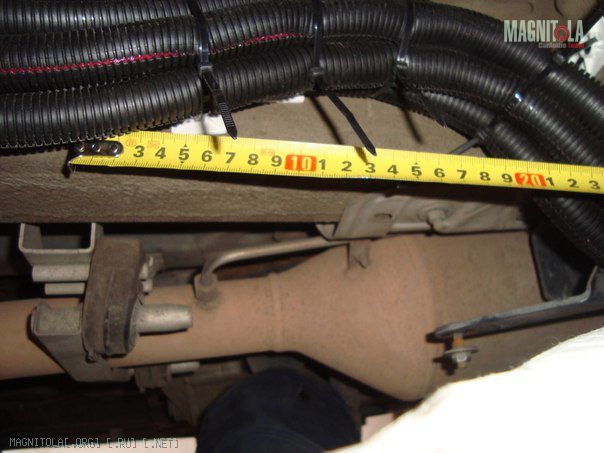

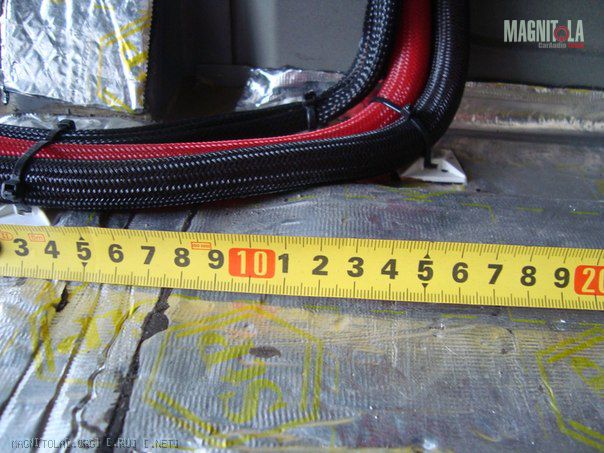

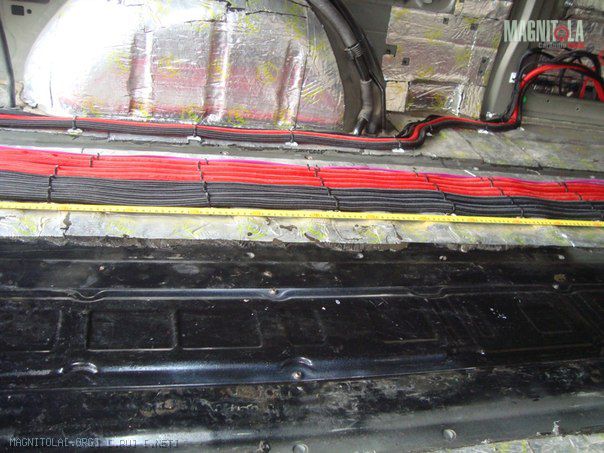

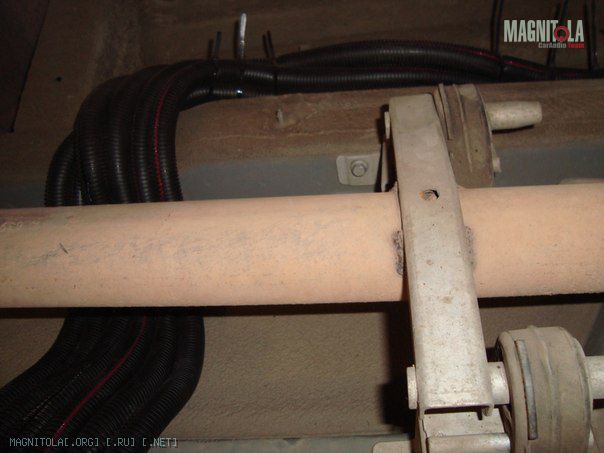

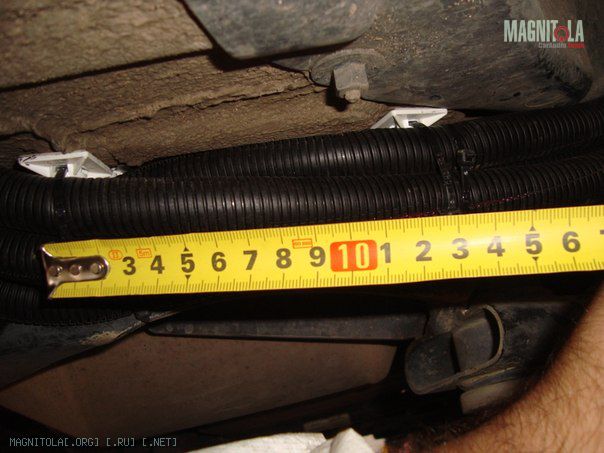

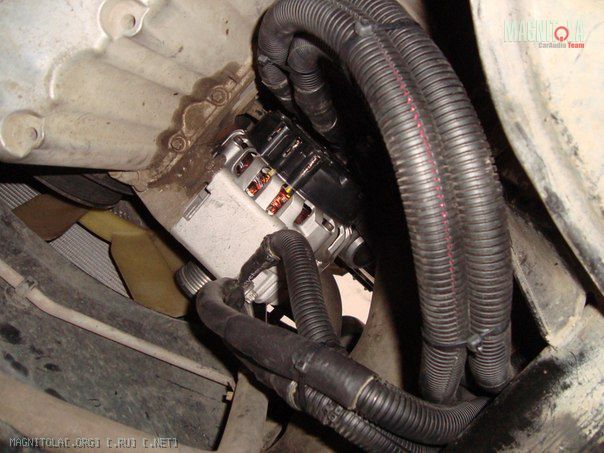

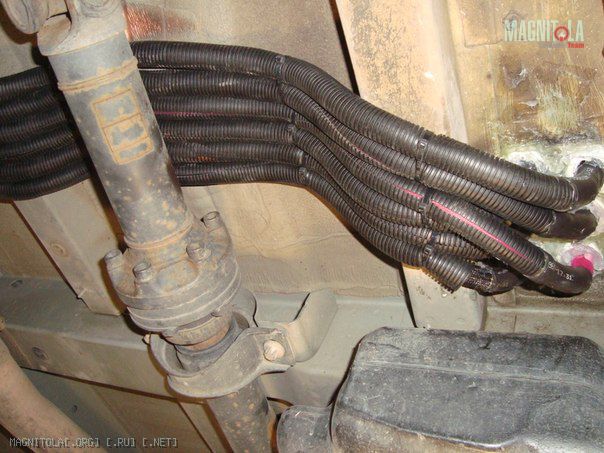

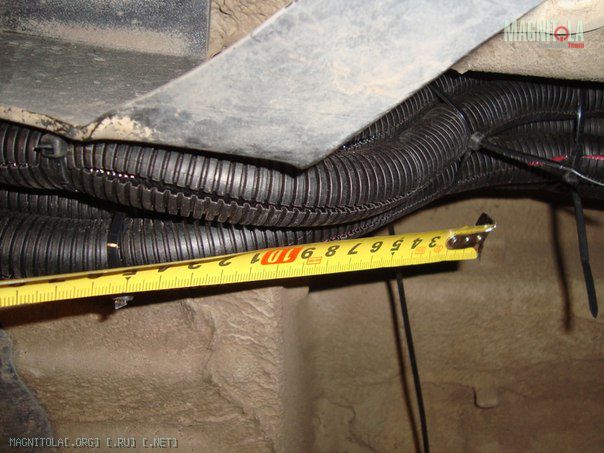

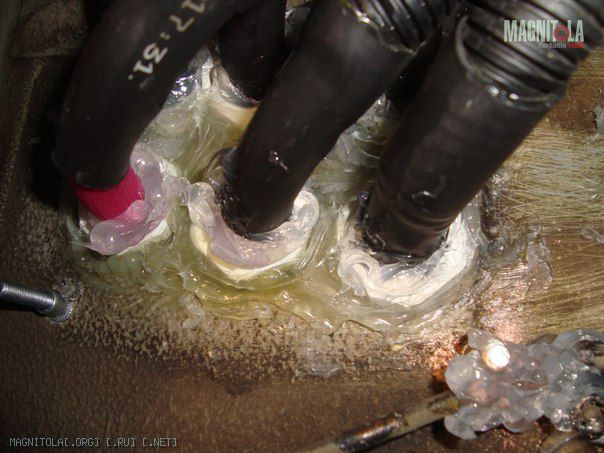

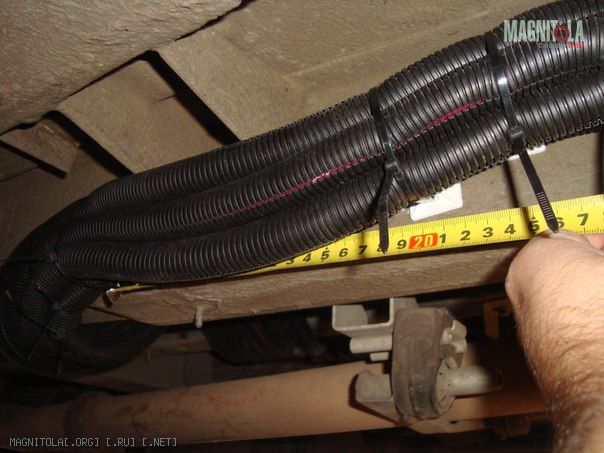

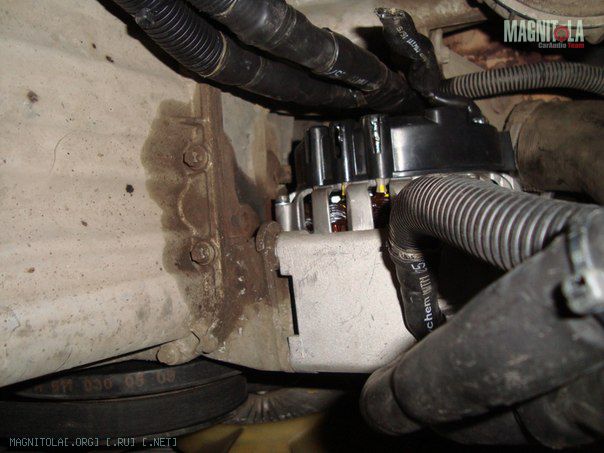

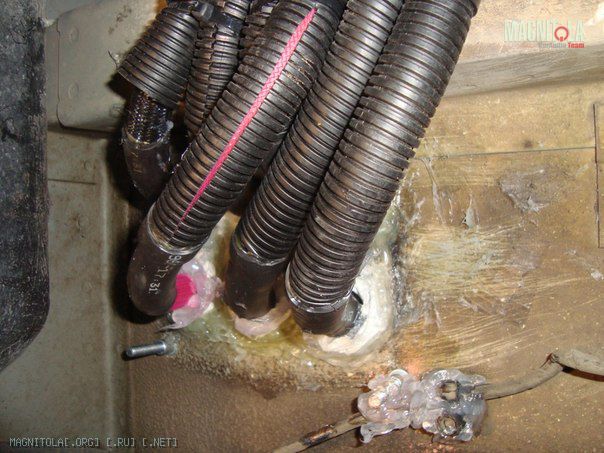

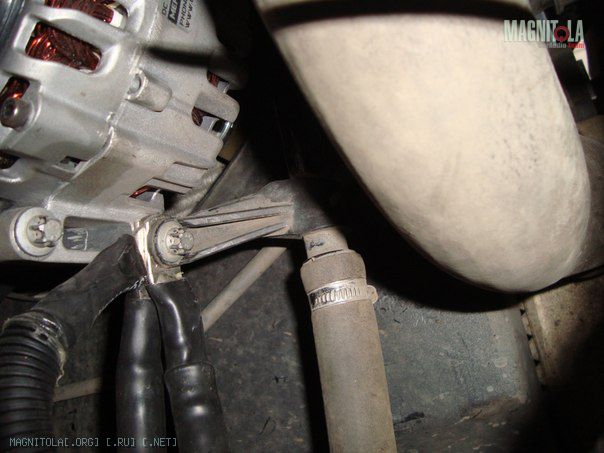

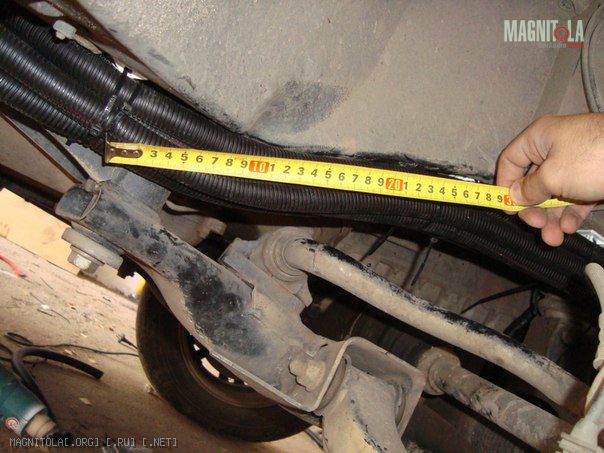

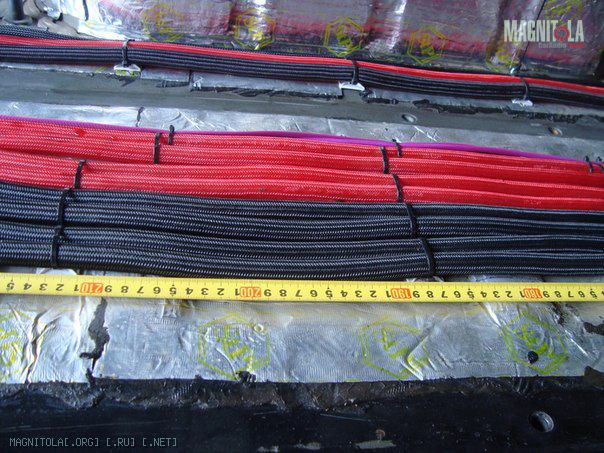

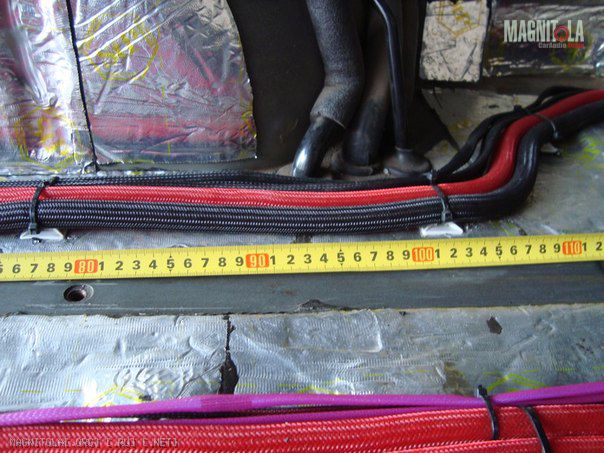

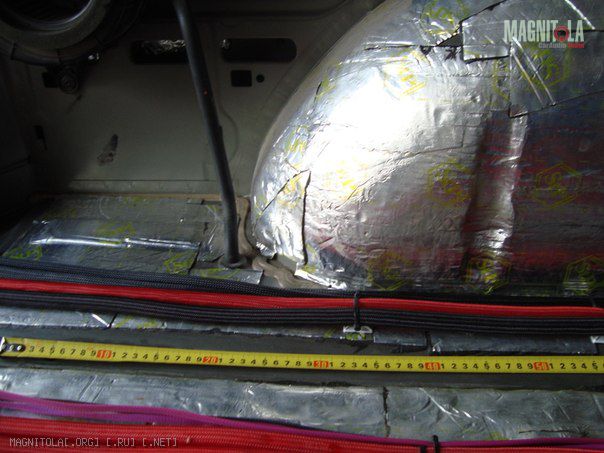

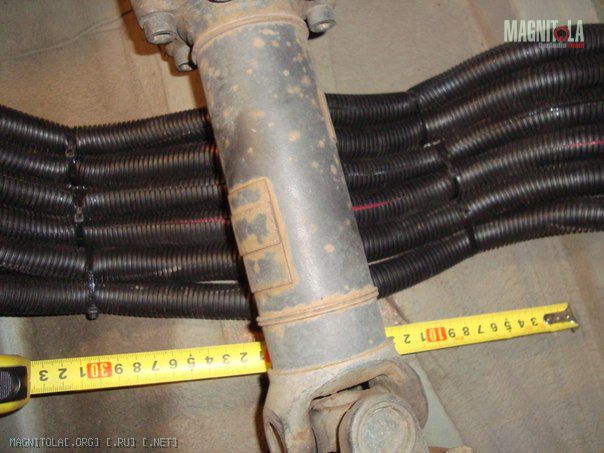

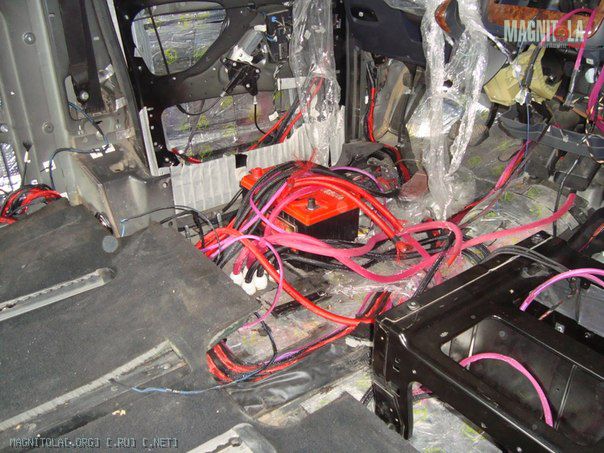

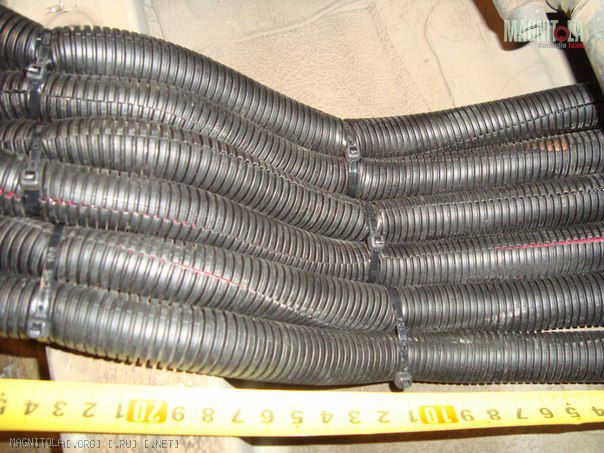

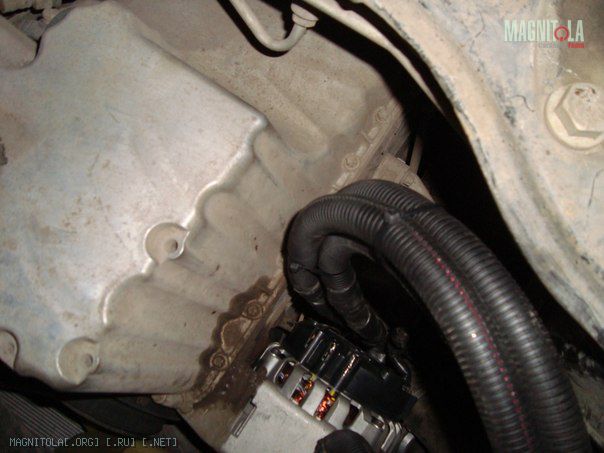

1) Вся проводка уложена в змейку. закреплены к кузову про помощи резьбовых заклепок м4, винтов м4*12 и площадкой под хомут 27*27. Провода от генератора Stinger 0GA по 3 Плюса и 3 минуса проложены по днищу авто, дополнительно уложены в гофру и выведены в салон при помощи гермовводов.
Вложение 465214Вложение 465242Вложение 465244Вложение 465246Вложение 465248Вложение 465250Вложение 465252Вложение 465254Вложение 465256Вложение 465258Вложение 465260Вложение 465240Вложение 465238Вложение 465236Вложение 465216Вложение 465218Вложение 465220Вложение 465222Вложение 465224Вложение 465226Вложение 465228Вложение 465230Вложение 465232Вложение 465234Вложение 465262

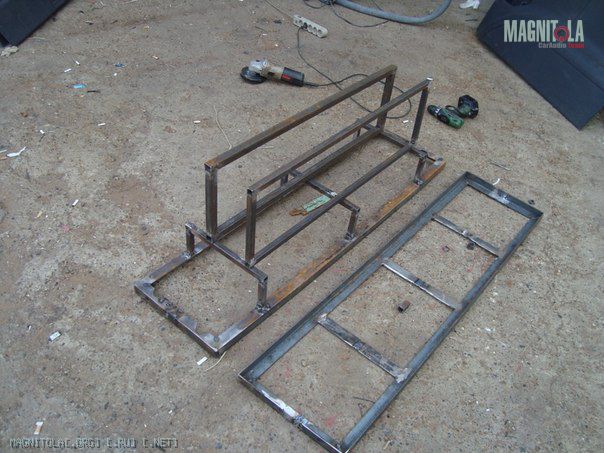

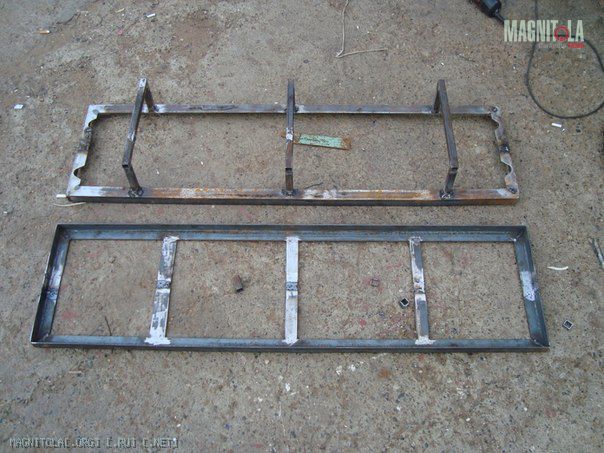

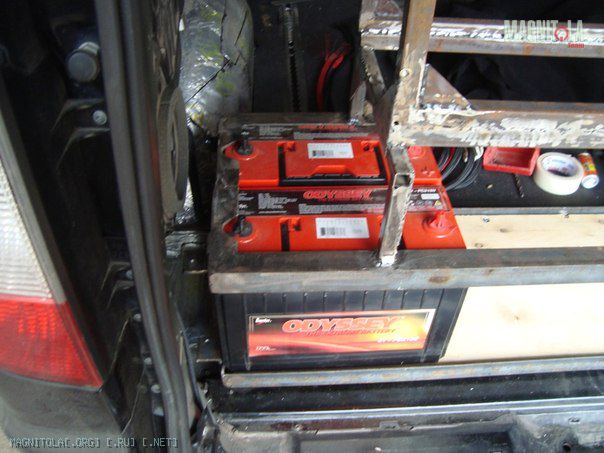

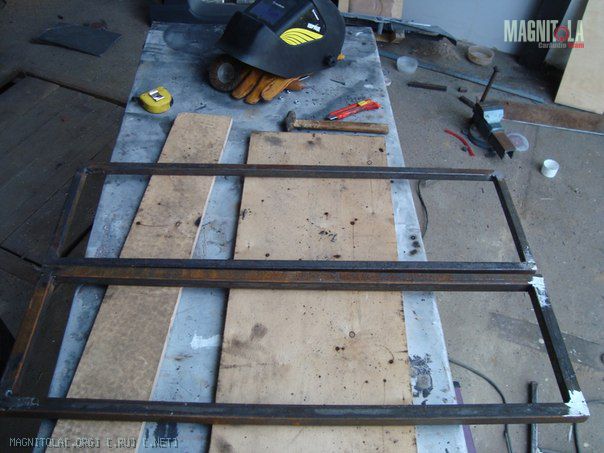

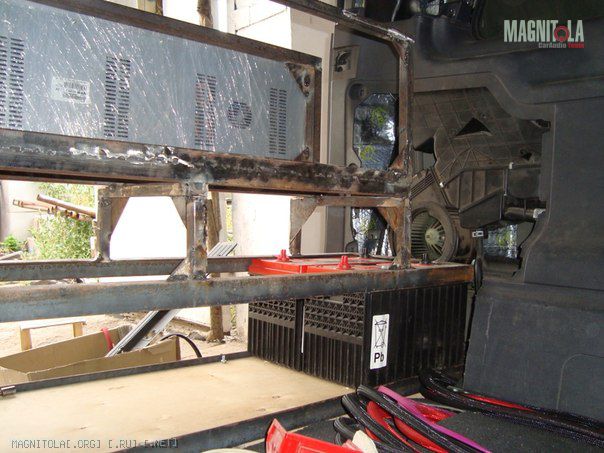

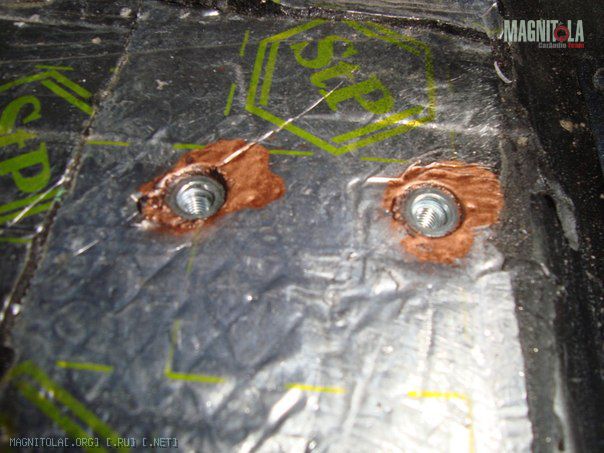

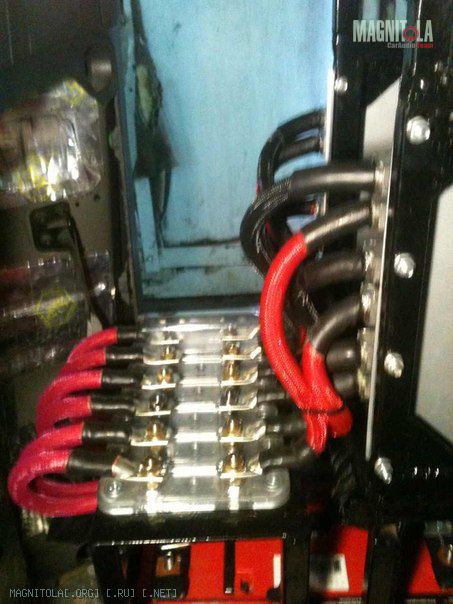

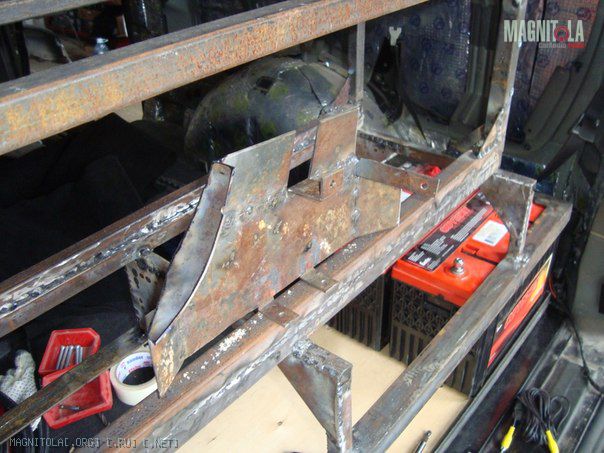

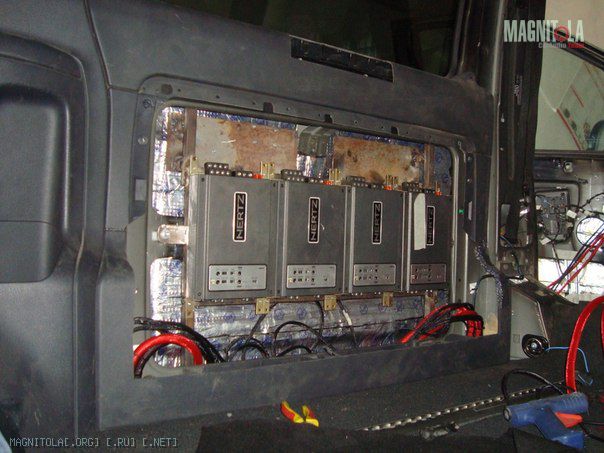

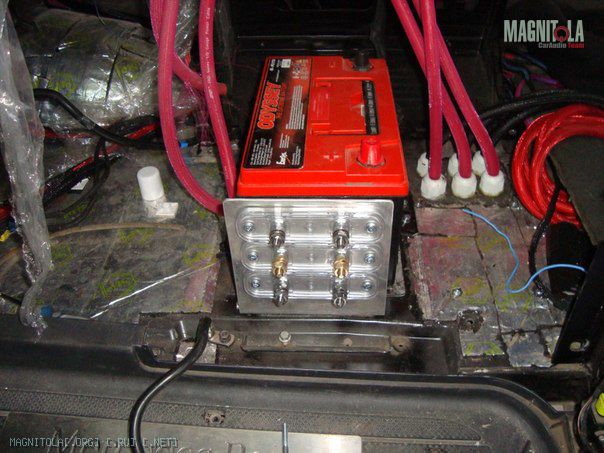

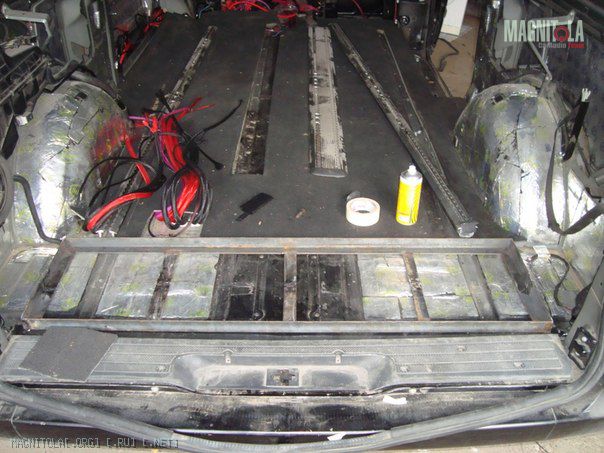

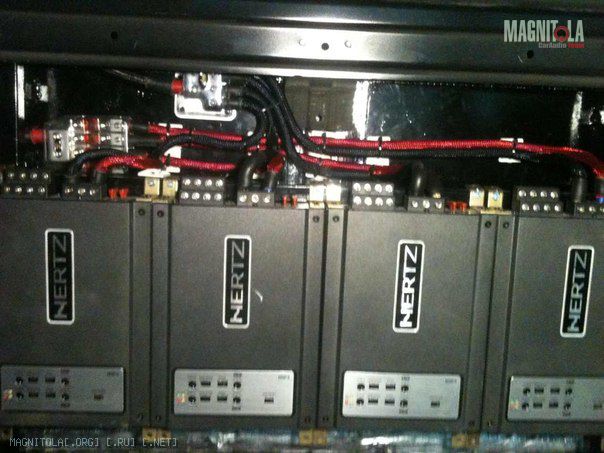

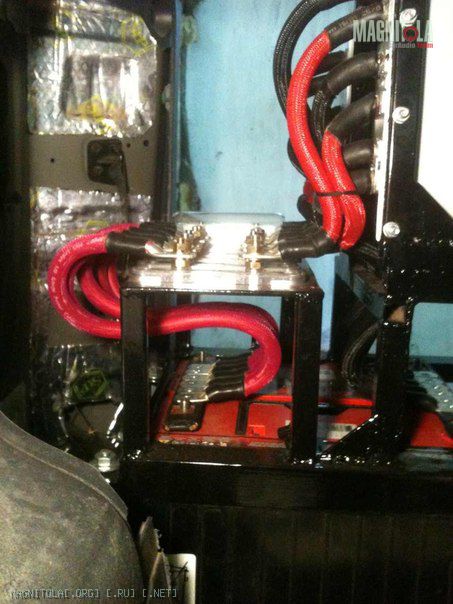

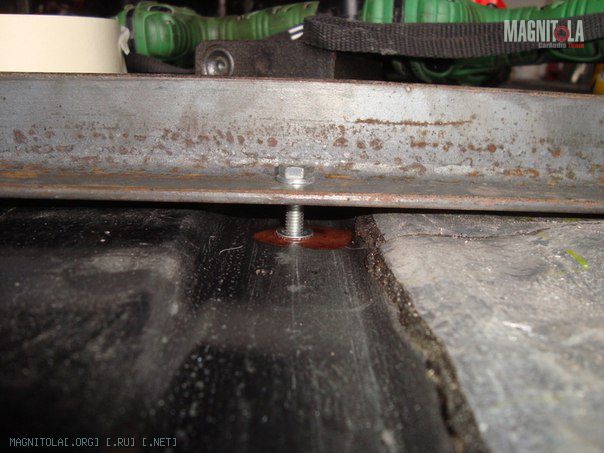

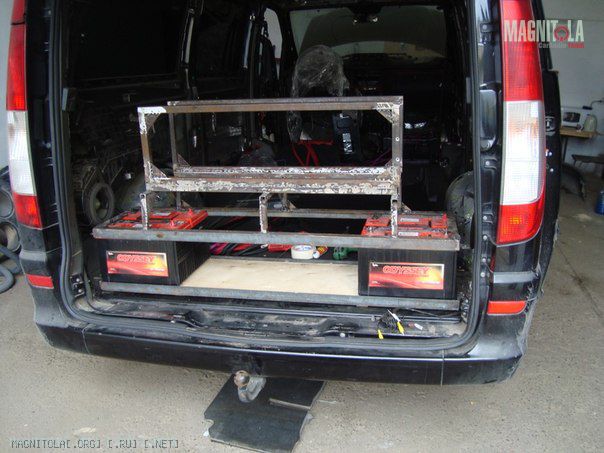

2) Все услители и акб закреплены на сварных рамах болтами к кузову на резьбовые заклепки!
Вложение 465270Вложение 465268Вложение 465266Вложение 465264Вложение 465272Вложение 465274Вложение 465290Вложение 465288Вложение 465286Вложение 465284Вложение 465282Вложение 465280Вложение 465278Вложение 465276Вложение 465292

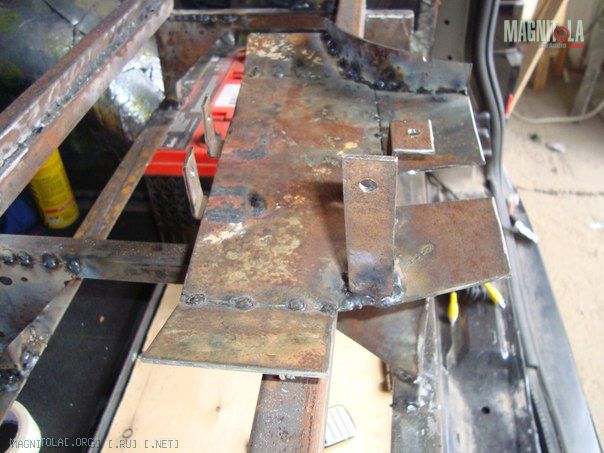

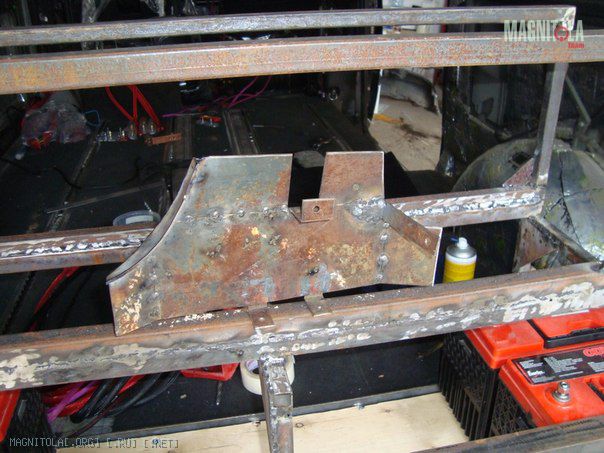

3) Дополнительные защитные кожухи для проводки на днище в легкоуязвимых местах
Вложение 465296Вложение 465294

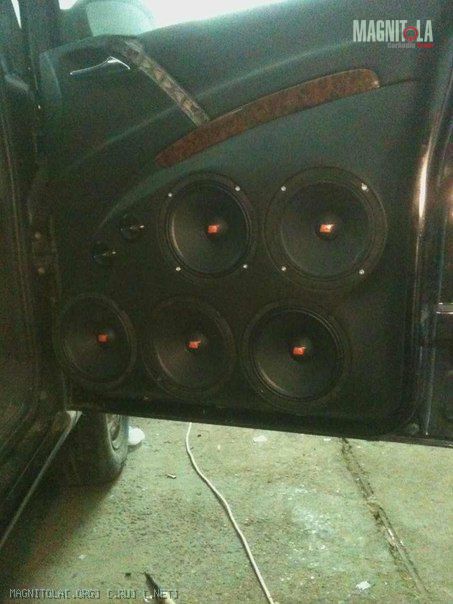

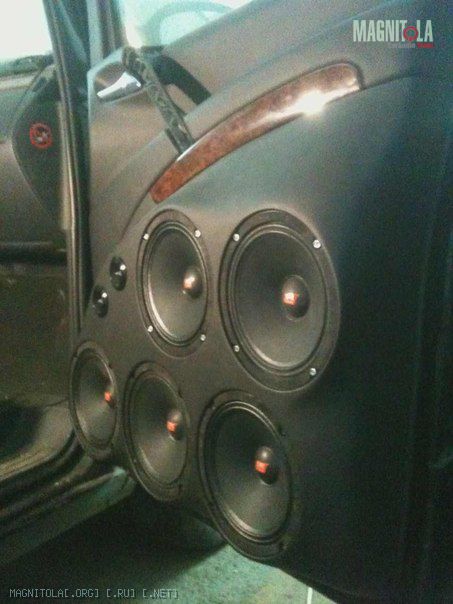

4)Обшивки дверей (Прошу прощения за качество фото) Фронтальная акустика крепется на имбусы м5 и врезные гайки.
Вложение 465298Вложение 465300

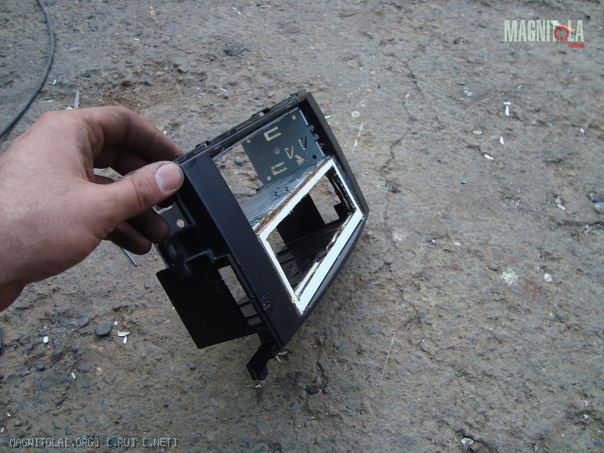

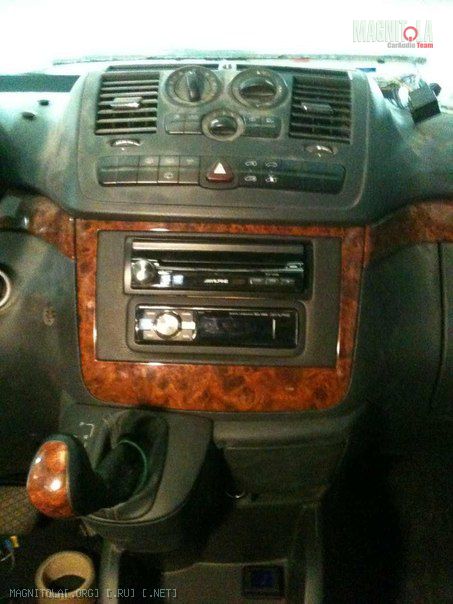

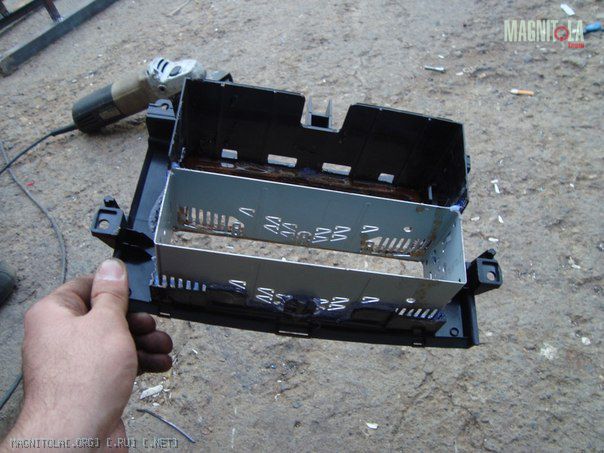

5) Фальш-панель под гу
Вложение 465306Вложение 465304Вложение 465302

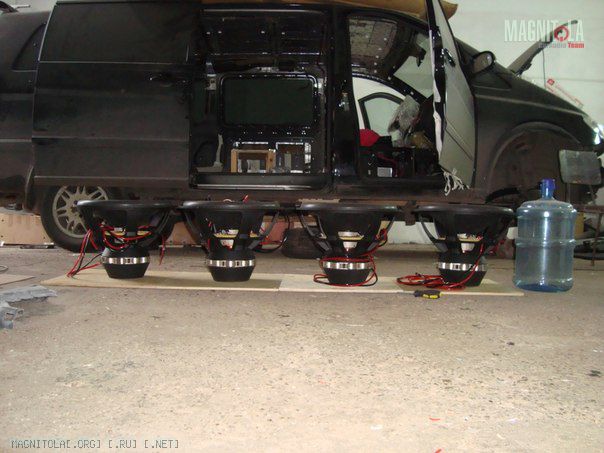

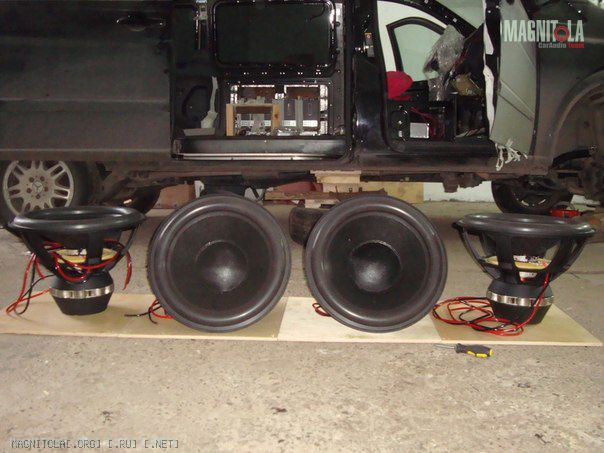

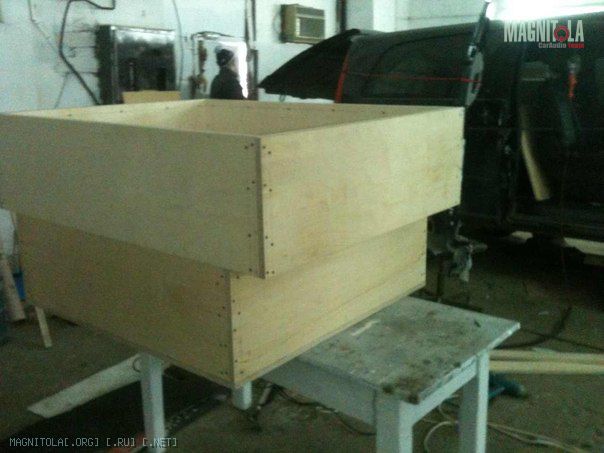

6) сабы и короб объемом почти в 900литров.
Вложение 465312Вложение 465310Вложение 465308

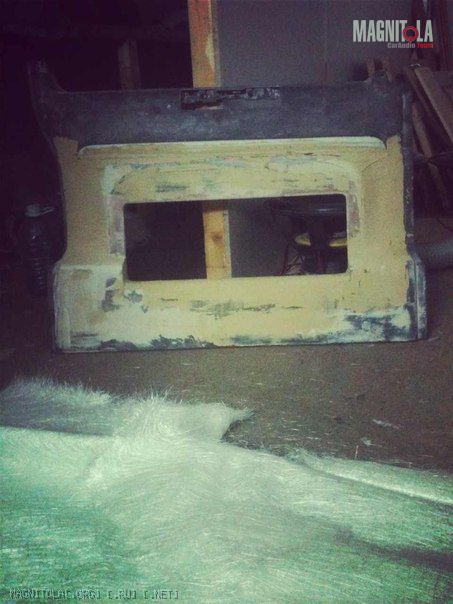

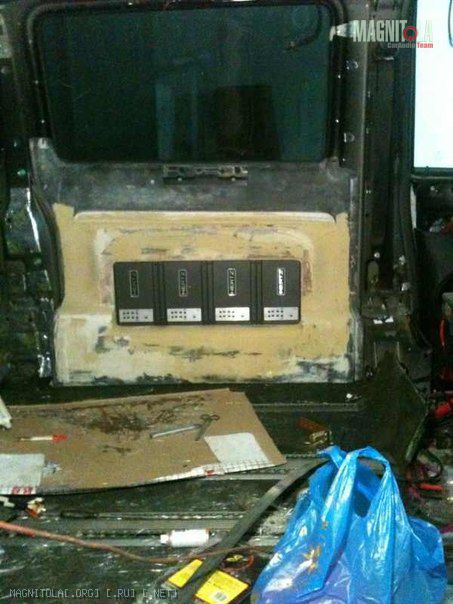

7) почти законченный вариант фальш-панелей под усилители.
Вложение 465318Вложение 465316Вложение 465314
