Инсталл в LANCER X

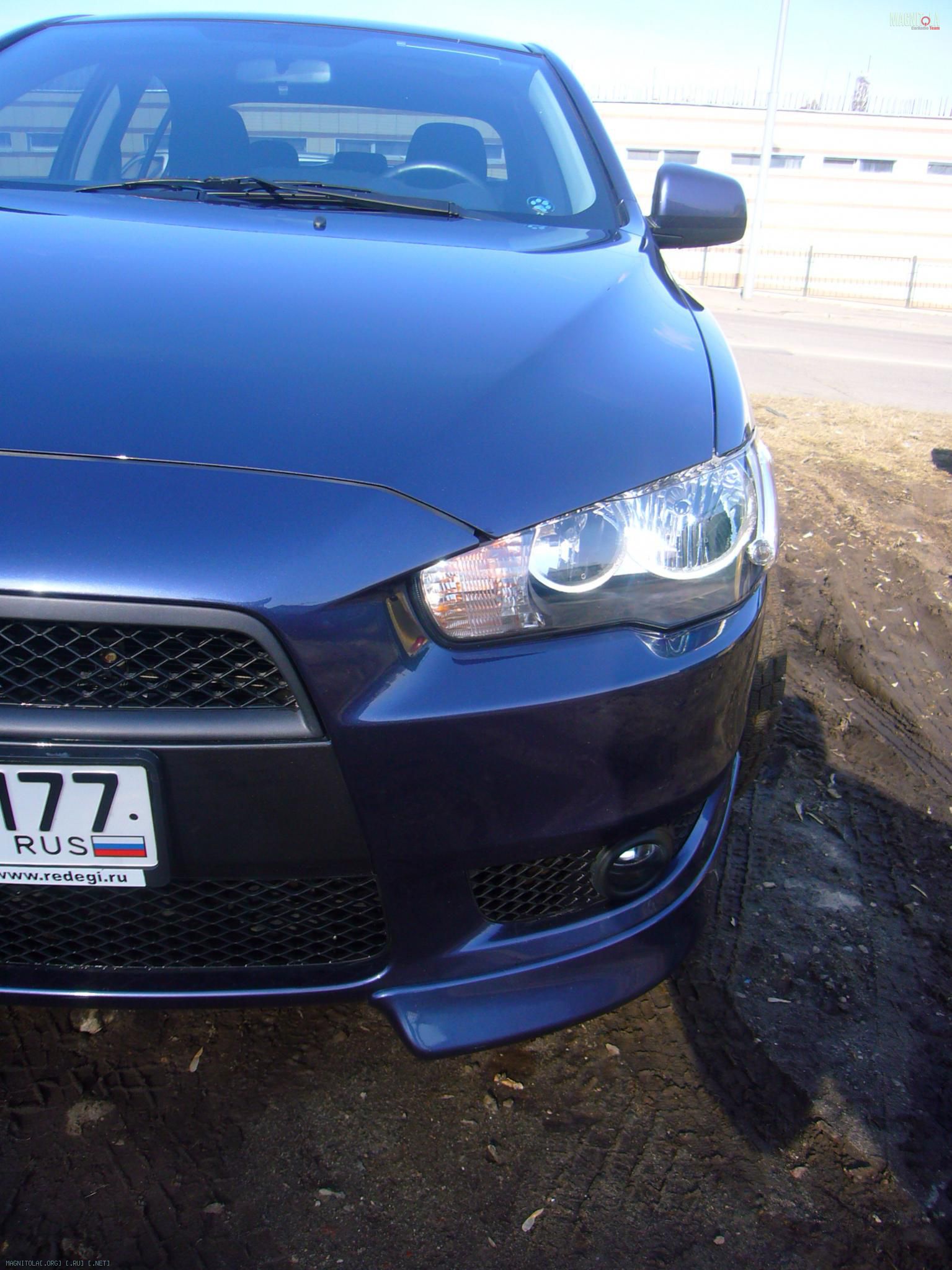

Весенним тёплым утром приехал на инсталляцию новенький LANCER X ...

Вложение 48492

http://cs9423.vkontakte.ru/u142924/1...x_a812bdab.jpg

, машинка месяц назад была куплена в салоне и хозяину сразу непонравилась штатная акустика что и послужило приездом на тотальную шумоизоляцию и замену акустики...естественно вначале было расплонирован фронт работ...

1) Ш В И всего автомобиля

2) Замена акустики

3) Замена штитной магнитолы

4) Установка двух усилителей

5) Установка сабвуфера ( в системе предпологалось использование двух головок )

6) Установка процессора

Для насало была закуплена магнитола и акустика ...

на фронт alpine type-r серии зарекомендовавшие себя как бескомпромисные компаненты для динамичных музыкальных компазиций

http://cs9423.vkontakte.ru/u142924/1...x_750bf870.jpg

на тыл не менее известные серии hi-energy от HERTZ

http://cs9423.vkontakte.ru/u142924/1...x_b4ea2036.jpg

на роль основного управляющего и исполнительного элемента встала на место штатного хэдюнита красава ALPINE CDE-9884
с возможностью подключения USB носителя инфы и непосредственное включение функции INPRINT с нажатием одной кнопки, которая так уникальна при настройке проца...

http://cs9423.vkontakte.ru/u142924/1...x_cc9f5fbc.jpg

И вот понеслось.....первым делом арматурные работы по салону

http://cs9423.vkontakte.ru/u142924/1...x_05459100.jpg( нетронутый салон )

http://cs9423.vkontakte.ru/u142924/1...x_6c83ec40.jpgразбор центральной консоли

http://cs9423.vkontakte.ru/u142924/1...x_34f05624.jpg

Вложение 48500 пЕрвые слои визомата МП

http://cs9423.vkontakte.ru/u142924/1...x_9f09a260.jpg застил пола...

http://cs9423.vkontakte.ru/u142924/1...x_b144d69f.jpg застеленный потолок , теперь дождик не так будет доставать своими барабанными дробьями...

http://cs9423.vkontakte.ru/u142924/1...x_796039a4.jpg шумка дверей и попутная установка акустики

http://cs9423.vkontakte.ru/u142924/1...x_14d036da.jpg пайка контактов

http://cs9423.vkontakte.ru/u142924/1...x_5928f109.jpg установка кроссов на опорную площядку внутрь двери

http://cs9423.vkontakte.ru/u142924/1...x_069b6563.jpg собранный мидбасс

http://cs9423.vkontakte.ru/u142924/1...x_f9c096e1.jpg"закатанная " дверь

http://cs9423.vkontakte.ru/u142924/1...x_365b50fe.jpg"закатаные" карты дверей

задние двери перед сборкой ...

"закатанные" задние двери

http://cs9423.vkontakte.ru/u142924/1...x_395d758c.jpg



Затем приступил к установке головы .... http://cs9423.vkontakte.ru/u142924/1...x_c76bde43.jpg

...для этого была приобретена переходная рамка

http://cs9423.vkontakte.ru/u142924/1...x_c7f9f402.jpg

http://cs9423.vkontakte.ru/u142924/1...x_b16c1f66.jpg


функции управления магнитолой с руля были сохранены путём интеграции специального адаптера http://cs9423.vkontakte.ru/u142924/1...x_20634f37.jpg зелёненьки проводок , то к чему был подключён адаптер...


Потом велась прокладка силовой арматуры от аккума....

http://cs9423.vkontakte.ru/u142924/1...x_3b14a292.jpg http://cs9423.vkontakte.ru/u142924/1...x_1aed60b6.jpg
http://cs9423.vkontakte.ru/u142924/1...x_89887a52.jpg это кстати "чумавой" усь = ) производитель обещяет 400 ватт на канал .... кх-кх-кх ))))

...и временный усилитель для "раскачки" акустики.


На этом этапе мы и остановились , до тех пор пока не приедут усилители из за океана))...

....прошло пару месяцев после установки ШВИ и акустики, последняя хорошенечко размялась на "минимале" и "техно".
Наконец приехали долгожданные дивайсы...

усилитель на акустику http://cs9423.vkontakte.ru/u142924/1...x_9bcca9a3.jpg HIFONICS BRUTUS


усилитель для сабового звена http://cs9423.vkontakte.ru/u142924/1...x_93afe0aa.jpg HIFONIСS ZEUS
( обещяют 1200 ватт при нагрузке 2Ома )

Были приобретены две головы ALPINE Alpine SWR-1222D


http://cs9423.vkontakte.ru/u142924/1...x_d08f0a65.jpg http://cs9423.vkontakte.ru/u142924/1...x_8098bf09.jpg



Прикупили конденсатор STINGER на 5 фарад...
http://cs9423.vkontakte.ru/u142924/1...x_07964576.jpg

...Ну и понеслось....

Ящик должен был быть ЗЯ , так как объём непозволял в данной инсталляции делать ФИ...

первые листы http://cs9423.vkontakte.ru/u142924/1...x_2cfd6328.jpg


основание ящика с раздельными камерами http://cs9423.vkontakte.ru/u142924/1...x_95ceeaec.jpg



http://cs9423.vkontakte.ru/u142924/1...x_bdca773a.jpg http://cs9423.vkontakte.ru/u142924/1...x_4ef00e28.jpg сборка...


пустой багажник, незанятый музыкальным "хламом" .... http://cs9423.vkontakte.ru/u142924/1...x_a11fcd00.jpg


примерка компонентов http://cs9423.vkontakte.ru/u142924/1...x_9839d729.jpg http://cs9423.vkontakte.ru/u142924/1...x_8094592f.jpg

Коннект силы http://cs9423.vkontakte.ru/u142924/1...x_cb7f59b9.jpg http://cs9423.vkontakte.ru/u142924/1...x_17d41e35.jpg http://cs9423.vkontakte.ru/u142924/1...x_ad3676b0.jpg

Сабвуфер был направлен в салон , усилители закрыты фальш панелью.

(к сожадению фоток процесса инсталла пока больше нет, потом если найду, выложу обязательно )


Ну и как получилось ....



саб http://cs9423.vkontakte.ru/u142924/1...x_727b6681.jpg http://cs9423.vkontakte.ru/u142924/1...x_9f8bc205.jpg


уси http://cs9423.vkontakte.ru/u142924/1...x_5a0df187.jpg http://cs9423.vkontakte.ru/u142924/1...x_a2558f14.jpg



H. U. http://cs9423.vkontakte.ru/u142924/1...x_96507d11.jpg http://cs9423.vkontakte.ru/u142924/1...x_2804adc4.jpg
( второй вариант кармана "родной" альпайновкий карман выдвигающийся под ай-под и флешку)



H. U. http://cs9423.vkontakte.ru/u142924/1...x_b080532c.jpg http://cs9423.vkontakte.ru/u142924/1...x_529d4ca9.jpg
(первоначальный вариант кармана под магнитолой)



Последним этапом было внедрение в систему процессора



Alpine PXA-H100 http://cs9423.vkontakte.ru/u142924/1...x_72b05ddf.jpg

Это и стало завершающим этапом инсталляции, конечно же после подключение калибровочного набора от альпайн и последующей отстройкой системы.

Зря с Алпайна на Пыонэр переходишь! Пожалеешь.

Уж лучше тогда на 99RS (P01)
Но знаешь, чессгря я вот немного жалею, что погорячился и взял его, Качество звука просто бешенное для своего немного выше ценового диапазона, НО, одно большое Но (для меня), это то что с головы нужно тянуть 4 пары межблоков! Вот тут то и все качество можно потерять, а если брать дорогие межблоки, можно тогда и ODR взять, разница будет небольшая ... Кароче тут нужно взвешивать ...

Цитата:

---

Сообщение от Salexx@

Зря с Алпайна на Пыонэр переходишь! Пожалеешь.

---

таково пожелание клиента , следущяя система будет основана на трёх канальном звучении с поканальным подключением....)

Цитата:

---

Сообщение от LeXcite

Уж лучше тогда на 99RS (P01)
Но знаешь, чессгря я вот немного жалею, что погорячился и взял его, Качество звука просто бешенное для своего немного выше ценового диапазона, НО, одно большое Но (для меня), это то что с головы нужно тянуть 4 пары межблоков! Вот тут то и все качество можно потерять, а если брать дорогие межблоки, можно тогда и ODR взять, разница будет небольшая ... Кароче тут нужно взвешивать ...

---

межблоки могут быть длиной пол метра, и высшего качества, спорить тут неуместно, я молчу..попробуем ,поэксперементируем...раскажу о экспериментах, в любом случае мне ситему строить и отстраивать....

Цитата:

---

Сообщение от bakss

в любом случае мне ситему строить и отстраивать....

---

так в этом то и прикол АЗ ;)

bakss, как две эрки колошматят в спинку сидения? Бас то хоть слышен? Подозреваю больше вибраций чем баса! Расскажи!

Цитата:

---

Сообщение от Salexx@

bakss, как две эрки колошматят в спинку сидения? Бас то хоть слышен? Подозреваю больше вибраций чем баса! Расскажи!

---

Это ЗЯ, а не ФИ... нов сё равно давление в спинки даже на средней громкости очень высокое.....по поводу басса?! ))) норм всё! кто хочет послушать и посидеть можно встретиться послушать)))
система будет преестраиваться к лету, заранее говорю, Эрки будут продаваться, ставиться один 12 в ФИ...
