Сабвуфер на 6ГД-2.

Здравствуйте.
Обнаружил в гараже пару таких колонок:
Вложение 439904
Внутри вот так:
Вложение 439906

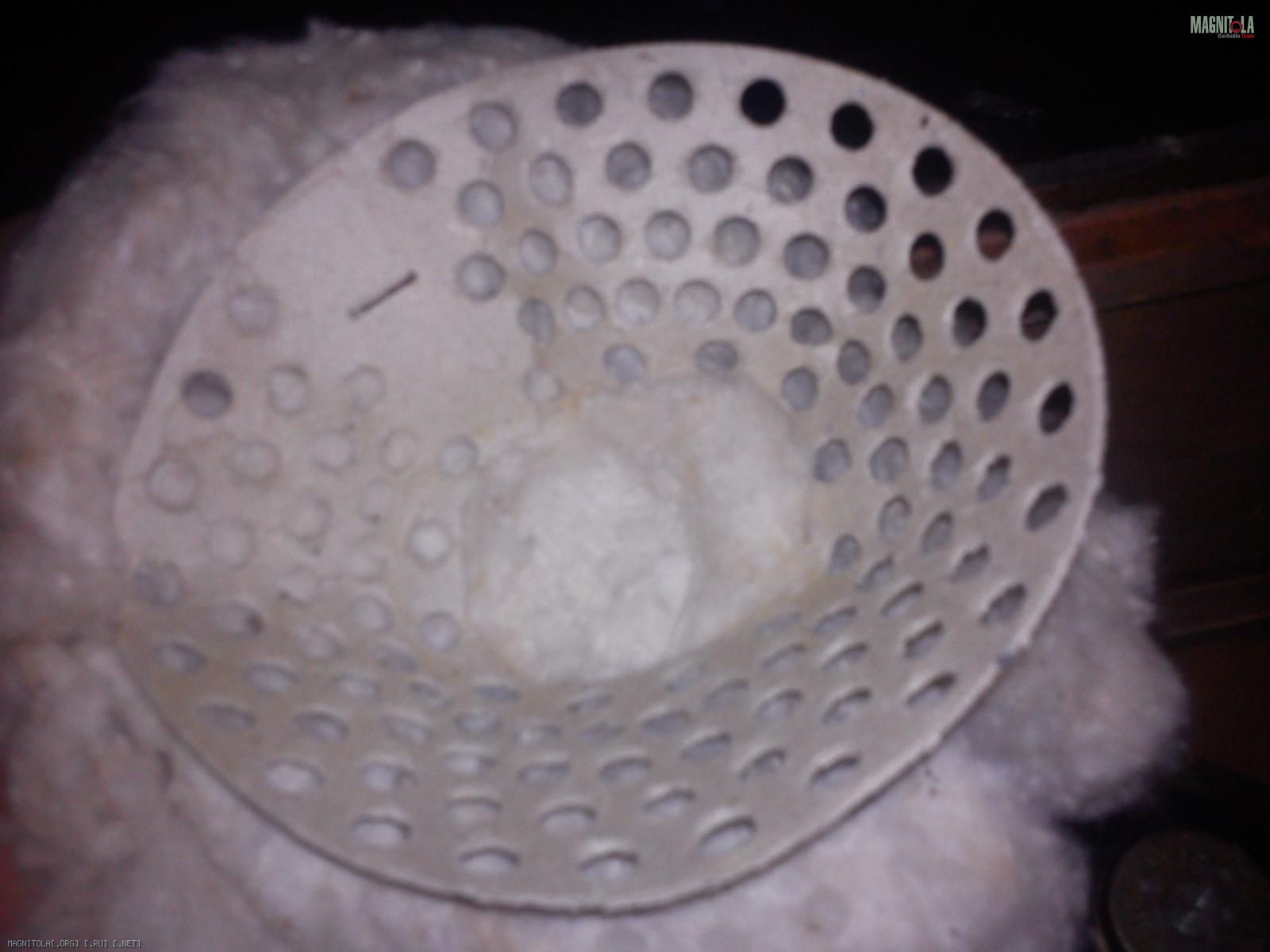

Средний динамик закрыт пластиковым колпачком плотно набитым ватой:
Вложение 439908
Вложение 439910
Вложение 439912

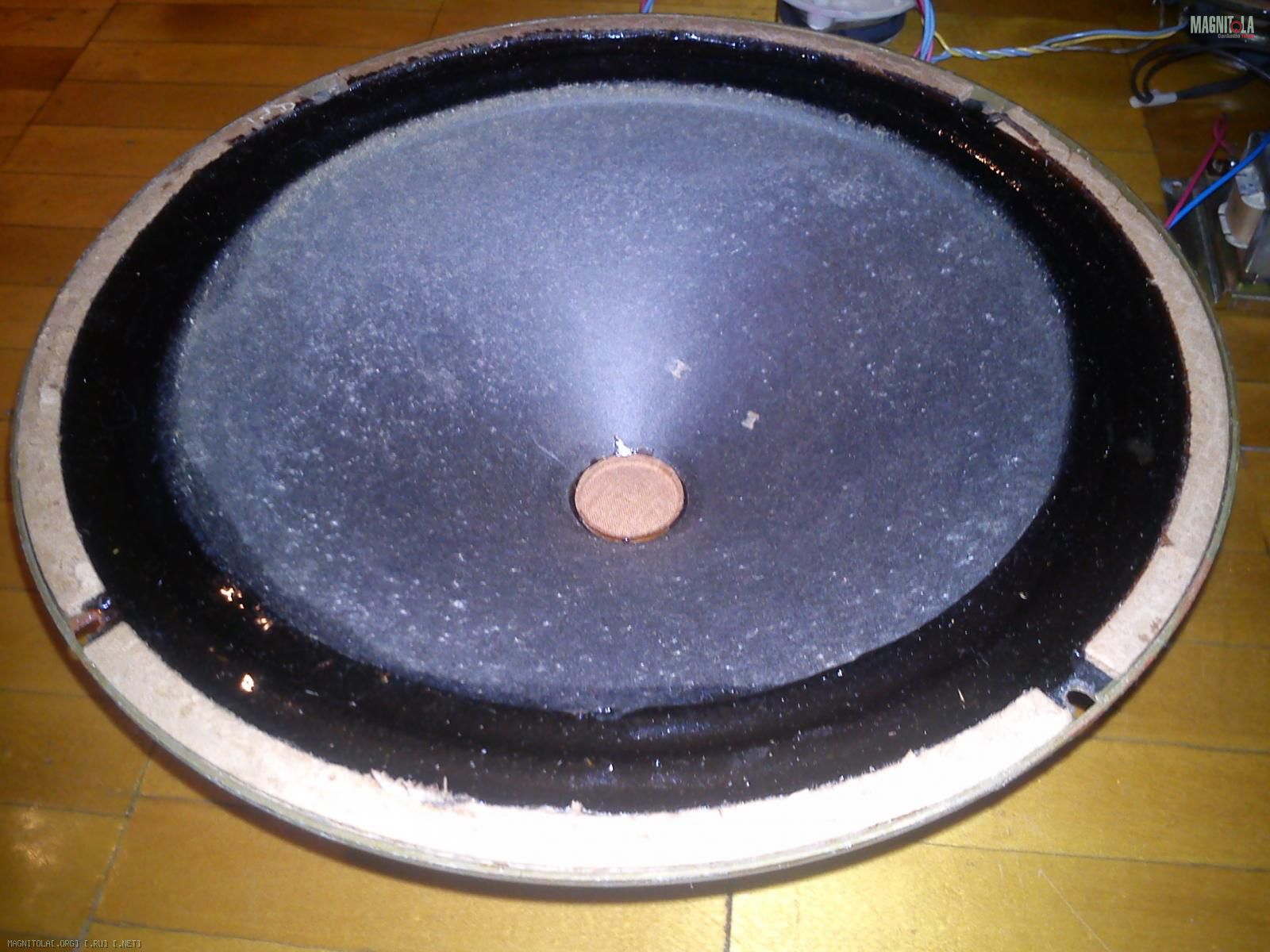

Низкочастотный динамик это 6ГД-2, выпущен в апреле 1974 года.
Вложение 439914
Вложение 439918
Вложение 439920

Края диффузора как будто покрыты каким-то гелем. Липкие и блестящие.
На сгибе присутствует маленькая дырочка, меньше спичечной головки:
Вложение 439916

Почитал про данный дин. Как я понял, это аудиофилький раритет. Качественный и редкий, но не сабовый.
Был ли у кого опыт работы с таким? Что можете посоветовать?
На второй колонке дин уничтожен, остался только средний и пищалка. Может имеет смысл собрать их в новые корпуса для домашней системы. Две колонки со средним и пищалками и саб на 6ГД-2?
Но пока интересует исключительно возможность постройки саба с данным динамиком.

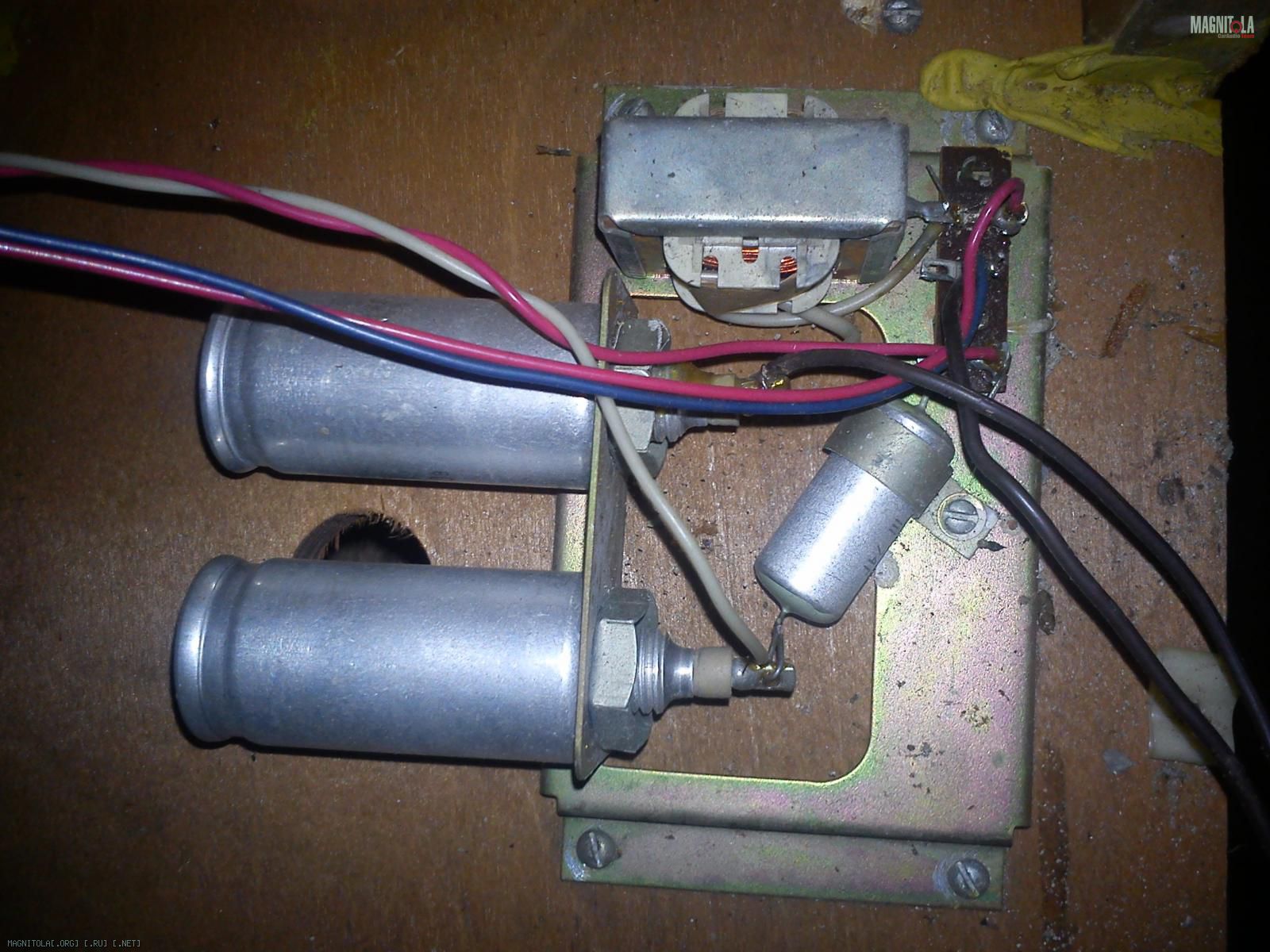

И подскажите еще что это за микросхемка, какая у нее функция? Какой-то кроссовер?
Вложение 439936
Вложение 439938
Спасибо.

у 6 гд 2 номинал 15 Вт-какой из него саб?порвется только-и все.дома можно попробовать-но второй найти такой-проблема.гель на подвесе-это его от пересыхания пытались уберечь.

Колонки - от "Симфонии-стерео" RRR.
Большая ценность сейчас, если рабочие.
Слышал девятку с двумя 6-ГД-2 в качестве сабвуфера FREE_AIR.
Проклеен багажник был по-серьёзному, полка - из 25мм бакфанеры, оклеена карпетом.
Несмотря на небольшую мощность динов, бас был очень хорош! Отдача у них - бешенная.
Громко и достаточно низко.

Кроссоверы унеси в помойку, там уже всё высохло, разьве что провод аудиофильский на моножилу пустить. )))

ну так у них оптимальное оформление-щит.но погромче-не получится,очень они нежные.у меня дома порвались оба,хотя прям уж очень сильно не гонял их.

Они лежали во влажном гараже. Подожду пару дней чтобы диффузоры просохли и попробую их подключить, может они и не играют совсем даже. Почитаю пока про щит.

Цитата:

---

Сообщение от bohlc

Они лежали во влажном гараже.

---

Боже! Какие же вы изверги!

не понимаю я этого дрочества,
все повыкидывал давно уже.
Сейчас в любом ширпотребе можно взять качественные пионеры или ямахи
а некрофилить старый картон... да ну
темболее в машину кидать,
аля 6ка с колонкой от центра под задним стеклом

Дрочество, некрофилить - это юношеский максимализм дает о себе знать?
Я нашел НЧ динамик которому 39 лет и мне интересно как он будет играть. От того, что я сделаю короб(или рассчитаю щит) от меня не убудет.
Про ЗЯ к таким динам пишут разное, начиная от 80-90 литров и до 130-140.
У меня вот еще такое логическое предположение. Если производители динамика сделали его настолько хорошим и замечательным, то, вероятно и его родной корпус ничем не уступает динамику в качестве и точности изготовления? Вряд ли они все силы вложили в дин, а на корпус махнули рукой. Может просто имеет смысл скопировать робную коробку?

Родная коробка там - не закрытый ящик, стало быть это просто щит. Не заморачивайтесь, объём закрытого ящика действительнл будет огромен.

Цитата:

---

Сообщение от Vladimir

Большая ценность сейчас, если рабочие.

---

Да, для домашней системы под проигрыватель пластинок, не под мп3.

Слушал с ламповым усилителем как то у одного старого меломана, там 10 вт усь то надо, и не для нынешней музыки и не для большинства слушателей , особо таких :

Цитата:

---

Сообщение от ReQuiem

не понимаю я этого дрочества,
все повыкидывал давно уже.
Сейчас в любом ширпотребе можно взять качественные пионеры или ямахи
а некрофилить старый картон... да ну
темболее в машину кидать,
аля 6ка с колонкой от центра под задним стеклом

---

Цитата:

---

Сообщение от ReQuiem

Сейчас в любом ширпотребе можно взять качественные пионеры или ямахи

---

У меня у одного когнитивный диссонанс? ;)

---------- Сообщение добавлено 06.09.2013 в 12:10 ----------

Раз уж речь тут про саб для дома, может и темку в "Теплый звук" перенести?

Цитата:

---

Сообщение от orbita21

Раз уж речь тут про саб для дома, может и темку в "Теплый звук" перенести?

---

Не понятно, куда планируется оное ?

Цитата:

---

Сообщение от хоттабыч

Не понятно, куда планируется оное ?

---

Ну вроде как вот...

Цитата:

---

Сообщение от bohlc

На второй колонке дин уничтожен, остался только средний и пищалка. Может имеет смысл собрать их в новые корпуса для домашней системы. Две колонки со средним и пищалками и саб на 6ГД-2?

---

Хотя...

Цитата:

---

Сообщение от bohlc

Но пока интересует исключительно возможность постройки саба с данным динамиком.

---

Тут вот - да, не понятно.
bohlc, вроде уже выяснили, если в авто - эпический ящик нужен, ну или фри... Может лучше домашку тогда? ;)

Давненько так, ставил Я пару таких в полку 4-ки, работали от усилителя на микросхеме.
Очень неплохо басили. Но сырость в машине и... дифузор перекашивает.
Из-за высокой чуйки зазор в магнитной системе маленький.
Для дома они всё-таки.

Наверно оставлю их для дома пока. Сейчас подключил через усилитель Ода УМ-102. Работают замечательно, кроссовер тоже кажется работает, так как на слух из каждой колонки идет свой звук. К сожалению одна пищалка оказалась мертва. В итоге имеем один НЧ, два СЧ и один ВЧ. СЧ запараллелил, работают очень громко. Для комнаты более чем достаточно.

Посчитал их родной короб, ровно 60 литров.
Перегородка разделяет корпус на 70% и 30%.
В нижней части(30%) ничего нет. Перегородка с такими двумя отверстиями:
Вложение 440358
Для чего они? Да и зачем эта перегородка? Вряд ли только для того, чтобы на ней кроссовер держался. Может это какое-то хитрое оформление типо ФИ, или бандпасс?

Думаю или скопировать их родной корпус из 26мм фанеры(другой сейчас нет), что мне кажется более логичным, или сделать 100 литровый ЗЯ. В обоих случаях в корпус умещу все 4 динамика, также как они и были. Снизу вверх: НЧ, 2 СЧ, ВЧ.

Звук конечно офигенный, слушаю Ундервуд сейчас. В НЧ басгитара, а тарелки в пищалке. И главное удовольствие от того, что этим штукам очень много лет уже. Вот, поделился впечатлениями.

Цитата:

---

Сообщение от bohlc

Может это какое-то хитрое оформление типо ФИ, или бандпасс?

---

НЕТ.
Это называется "режекторная камера", грубо говоря "фазоинвертор наоборот". Служит для акустического подавления определённой полосы частот.Скорей всего объём камеры и диаметры отверстий рассчитаны и налажены так,что понижают частоту Резонанса динамика в этом оформлении и сдвигают полный диапазон воспроизводимых часто вниз.

Цитата:

---

Сообщение от Matvey498

Это называется "режекторная камера", грубо говоря "фазоинвертор наоборот". Служит для акустического подавления определённой полосы частот.Скорей всего объём камеры и диаметры отверстий рассчитаны и налажены так,что понижают частоту Резонанса динамика в этом оформлении и сдвигают полный диапазон воспроизводимых часто вниз.

---

Типа глушителя в авто , что то в этом роде )

Вот у меня пахало тоже на 6ГД-2, но был вынужден отказаться. Когда динамики разрабатываются , то наблюдается отсутствие нормальной центровки катушки в крайних положениях диффузора и ничего с этим поделать нельзя!!! так как зазор у этих динамиков очень маленький. Так что , хоть они у меня в 120 литрах ЗЯ на рыло играли спокойно (ежели не грузить) от 30 герц , но был вынужден перейти на другие динамики и саб... Так что ежели хотите чтобы ваши 6ГД-2 не издавали призвуков в ближайшие лет 10-15 от частот ниже 100 герц вам придется отказаться!:(

Помимо прочего новые такие дины найти практически невозможно (у меня такая попытка закончилась лоховством... Купил у чела в тырнете из расчета , что фотки были хороши и чел работает звукорежем , но оказалось как всегда! То что я получил играть не может:no2:) , а аналоги так низко не забираются. Единственное близкое по звуку и параметрам чудо от фирмы Сика , но они диаметром под 40 см:laugh2:

Цитата:

---

Сообщение от Папа Карло

ничего с этим поделать нельзя!!!

---

Направить "в пол" ...

---------- Сообщение добавлено 08.09.2013 в 13:50 ----------

...Что создаст дополнительную акустическую нагрузку и в крайние положения диффузор при незапредельных уровнях громкости заходить не будет.

Цитата:

---

Сообщение от Matvey498

Направить "в пол" ...

---------- Сообщение добавлено 08.09.2013 в 13:50 ----------

...Что создаст дополнительную акустическую нагрузку и в крайние положения диффузор при незапредельных уровнях громкости заходить не будет.

---

Направить в пол хорошая вещь только для диапозона частот от 10 до 80 герц , а дальше ?
К тому же прелесть 6ГД-2 не на низах! У этого дина очень не плох мидбас и середина.

По поводу ФИ... Забыли про то , что на резонансе трубы будет тот же эффект , что и от направления в пол? Дифф на резонансе в ФИ имеет ход меньше , чем при любом другом оформлении. Но ФИ для 6ГД-2 нужен порядка 200-300 литров , с настройкой на герц эдак 17-20 , апроксимация выйдет по Чебышеву, ибо добротность у этих бумажек в районе 0,6-1. Такой объем явно лучше подходит под пару 15" )))

Даже у меня 360 литров не для дома , а для бокса на работе + висит на стене и никому не мешает пока дум металл не поставлю)))

Папа Карло, у автора темы 6-ГД-2 всё равно ОДИН...Он просто обречён на систему 2.1.

Тогда смысл теряется напрочь! Или эксплуатация с мощностью усилителя не более 50 ватт в режиме погладить котёнка.

Цитата:

---

Сообщение от Папа Карло

добротность у этих бумажек в районе 0,6-1.

---

Тогда путь таков--снимать Т-С параметры,думать,считать, для сохранения центровки динамика направлять его в пол,при большом объёме ящика: внутри ладить режекторную камеру (как вариант ФИ с двумя портами в одном объёме с настройкой чуть выше и чуть ниже резонанса в ящике).,для повышения отдачи и облегчения жизни 6-ГД-2 считать и налаживать ПИ (чтобы не увеличивать объём ящика и избегать органных резонансов).
Задачка не для мальчика...

У меня играло в ЗЯ 120 литров с умеренным заполнением синтепоном. Резонансных пиков особо не замечено ни на слух , ни по прибору. Основная проблема это стук катушки на композициях, спектр которых излишне богат на частотах вблизи 40 герц. В моем случае всякие оформления не второго порядка отвергались изначально , ровно как и первого порядка щит... Щит тоже врет и еще неизвестно насколько это оформление на самом деле референсно (про аудиофильность писать не буду, ибо не все аудиофилы понимают референс...).
А мне нужна была именно референсная система для того чтобы сравнивать.

Цитата:

---

Сообщение от Папа Карло

У меня играло в ЗЯ 120 литров с умеренным заполнением

---

Внешний объём ещё больше...Имхо-овчинка не стоит выделки...

Да уж, нашел на свою голову. Пока это динамики совсем не моего уровня.

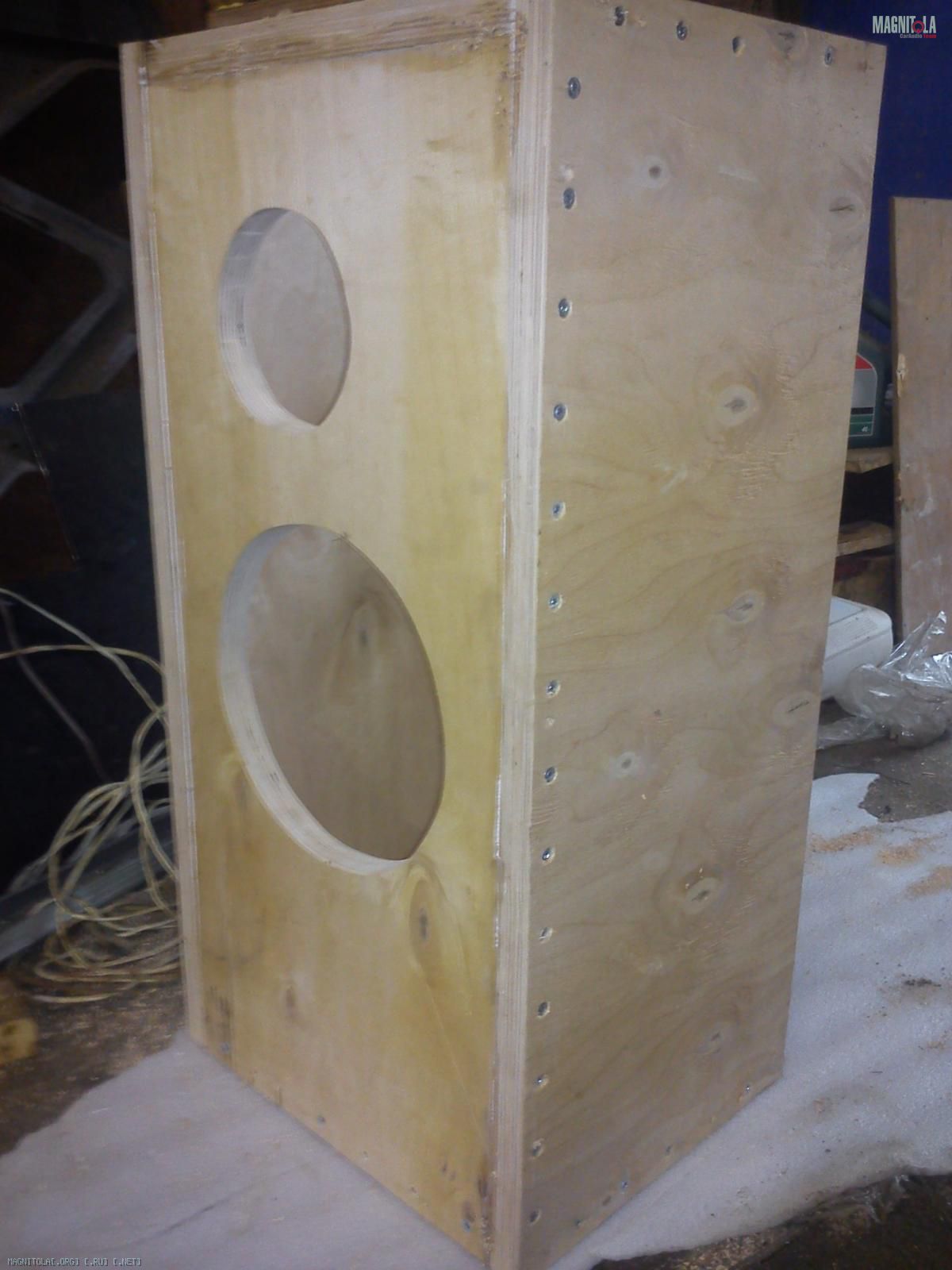

Начал собирать новый ящик по размерам старого, посмотрю что из этого выйдет.
Вложение 441342
Вложение 441344

Выровнял все грани. Если не заиграет, то хоть красиво стоять будет.
Вложение 441346

Осталось выпилит отверстие для НЧ, установить перегородку режекторной камеры и заднюю стенку. И можно будет послушать еще раз.
