Здравствуйте, уважаемые форумчане.

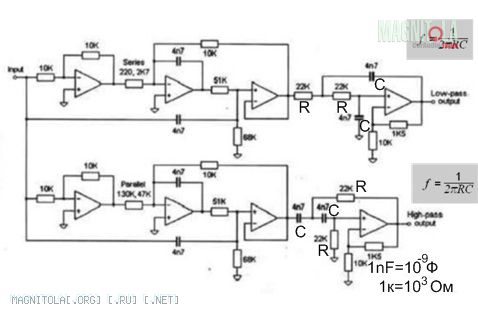

Есть (точнее, будет) плата от такого кроссовера:
Нужно "настроить" его на частоту 80-100 Гц.
Хотелось бы разобраться, резисторы каких номиналов нужно применить для получения заданной частоты раздела.
Помогите разобраться, пожалуйста, а то я в вопросах схемотехники слаб до невозможности.
Т.е. заменять нужно часть резисторов и часть конденсаторов?
Почему тогда в описании к нему заявлено, что изменение частоты осуществляется заменой 8-ми конденсаторов?
"...Use these values of capacitor/resistor will give a crossover frequency of around 1.5kHz. This can be changed simply by changing the value of the eight capacitors..."

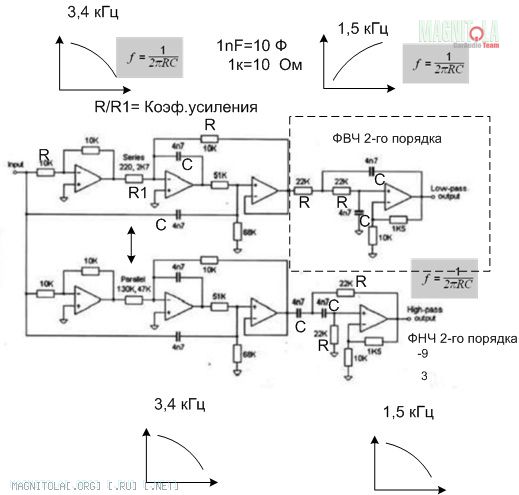

Вложение 475968
Странная комбинация фильтров. Сверху получается полосовой 1,5...3,4кГц. Снизу ФНЧ 1,5кГц почти 4-го порядка. Сверху резистором "Последовательно 220 и 2,7" и снизу резистором "параллельно 130 и 47" задаются совершенно разные коэффициенты усиления. В общем я сам не понимаю принцип работы этой схемы. Может кто поможет разобраться?
А если я все переусложнил, тогда для 100Гц надо просто все емкости установить 0,068 мкФ.
Вот оно, оказывается, где собака порылась: http://radiostorage.net/?area=news/1888
