две правых дорожки,
при полном откидывании панельки дорожки задевают за пластиковую часть разъема подвижной пластины, аппарат выключается и переходит в режим паролевой защиты (отключается через 7 или 10 мин).
Собственно у меня вопрос, кто сталкивался с таким диагнозом и есть ли из компьютерного добра шлейф на замену? К доктору-Игорю, пока, не хотелось бы обращаться.
Заранее спасибо,
Денис
Денис,
шлейф можете либо попытаться отремонтировать (предпочтительно) либо заказать у нас новый
для первого варианта:
зачистить место слома, припаять к контактам короткие жесткие проводники (по аналогии с наложением шины), заизолировать место пайки
можно иначе: разрезать шлейф и впаять в место разрыва гибкие проводники
работа достаточно тонкая, желательно попросить специалиста
такого рода ремонт даст шлейфу если не вечную, то достаточно продолжительную жизнь
для второго:
шлейф маленький, тонкий и легкий
если шлейф нужен в Питере, то проще и дешевле будет послать его письмом, обычной почтой
---------------------------------
Соответственно я выбрал второй вариант, жду письмо
Если кому-нибудь будет интересно, то сделаю пару фоток по замене шлейфа
Ден
Заранее прошу прощения за качество, снимал мобильным телефоном, но все не так плохо :)
Итак имеем аппарат с.н.713, симптомы такие - при откидывании панельки аппарат самостоятельно выключается, шлейф складывается "домиком".

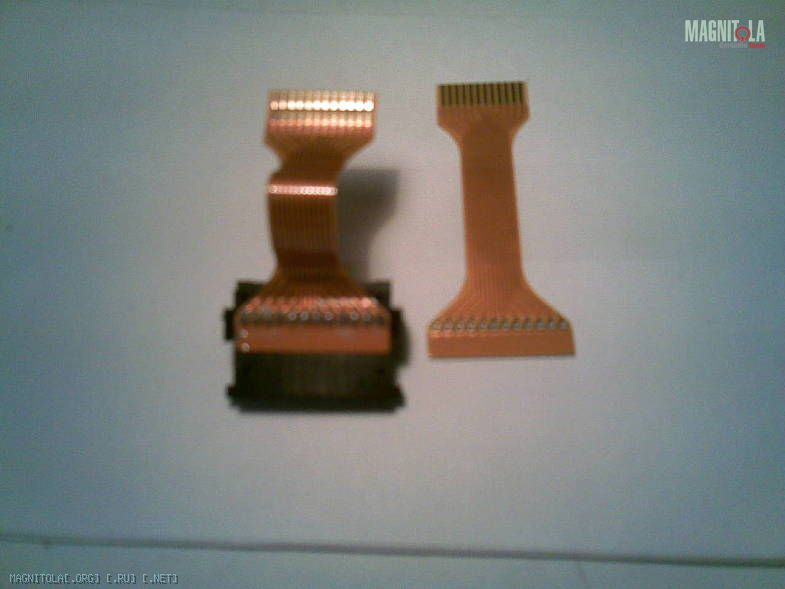

Получено письмо от Игоря с новым шлейфом, итак приступим:
-откручиваем три винта М3 на лицевой панели устройства, под подвижной пластиной (один из них
защищен наклейкой СДД) и по паре винтов на боковых лепестках слева/справа
-аккуратно вытаскиваем из фиксаторов лицевую панель и теперь только шлейф связывает две детальки :) ну нам шлейф не солить, здоровее он не станет, отрезаем острым инструментом. Остатки шлейфа ручками вытаскиваем из блока. Шлейф в базовом блоке просто зажат в разъеме, довольно плотно. На картинке, если вы заметили, шлейф целый :) я его побоялся по-первости отрезать, на всякий случай

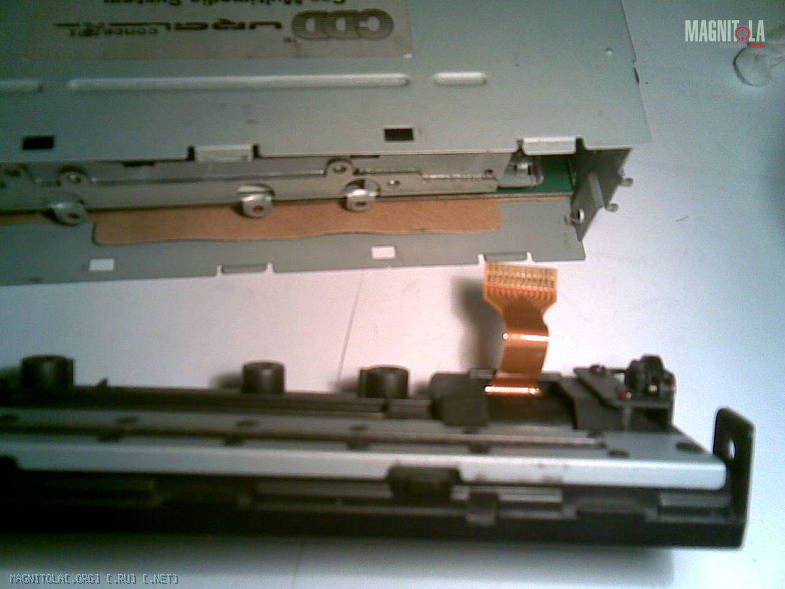

Вложение 135113
-Устанавливаем новый шлейф в разъем на базовом блоке, берем изогнутые плоскогубцы (без насечек на внутренней стороне, это важно) и аккуратно вставляем новый шлейф в базовый блок, без фанатизма конечно, шлейф достаточно толстенький + для увеличения жесткости на обратной стороне шлейфа, в зоне разъема, подклеена пластиковая пластинка.
Вложение 135117

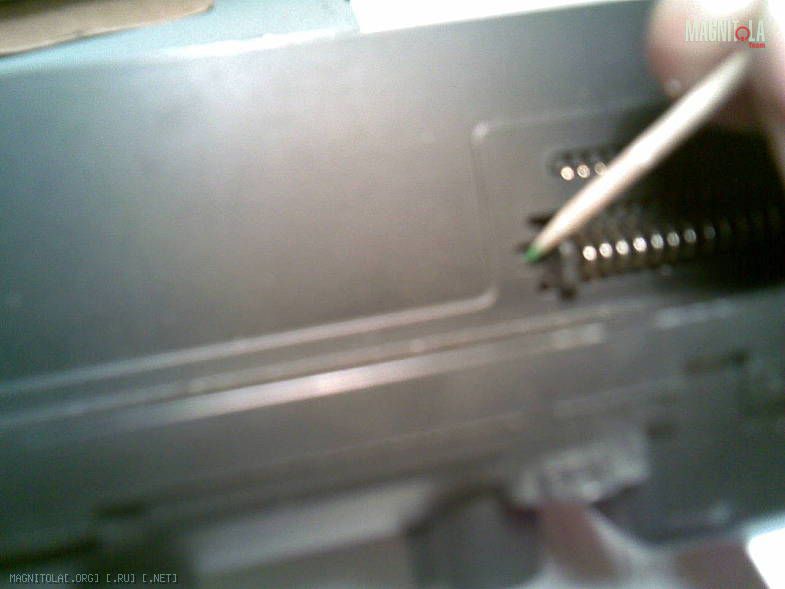

-теперь переходим к снятой лицевой пластине, снимаем защитную крышку с разъема
Вложение 135119

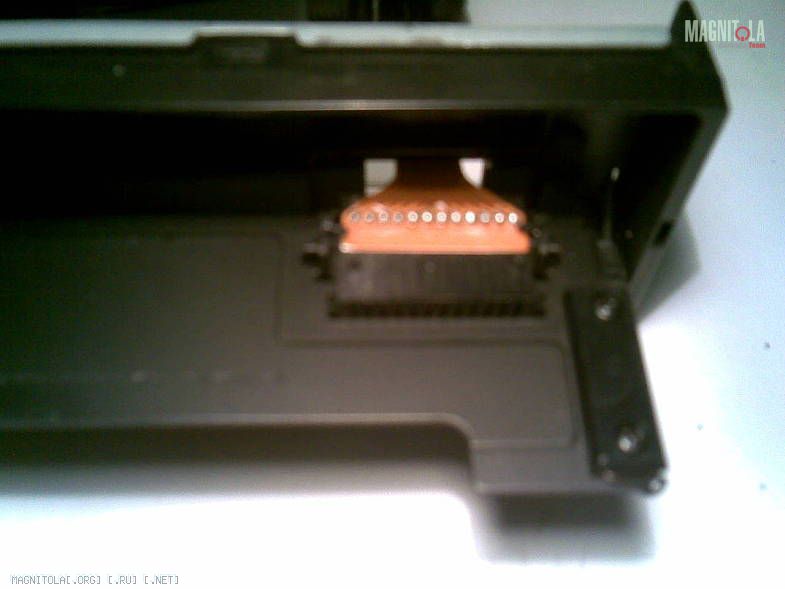

отгибаем усики слева/справа фиксирующие разъем
Вложение 135121
и вытаскиваем разъем со шлейфом на Божий свет :)
Вложение 135123
Выпаиваем старый шлейф из разъема, я использовал 12Вт паяльник, канифоль и медный жгутик. Главное не перегреть пластик иначе........лучше не надо. Новый шлейф НЕ запаиваем.
-Переходим к сборке, ставим на базовый блок снятую лицевую панель таким образом, чтобы шлейф пройдя через отверстия находился в своем рабочем положении, снимаем защитную пленку со шлейфа и приклеиваем шлейф на разъем, аккуратно припаиваем, удаляем остатки флюса, подгибаем усики и ставим защитную крышку.
Я выбрал именно такую последовательность действий, но можно и наоборот, припаять шлейф к лицевой панели, а потом уже шлейф в сборе с лицевой панелью вставлять в базовый блок. В таком варианте можно повредить шлейф, места маловато, а второй попытки у меня не было :)
Устройство, после замены, работает в штатном режиме.
Денис
А я проводок впаял, работает нормально))
Добры день всем. у меня похоже таже проблема, при откидывании панельки, магнитола вырубается и включается потом оч. не скоро..((
позволь узнать:) где шлейфик заказывал, сколько стоит и как быстро прислали? заранее спасибо.

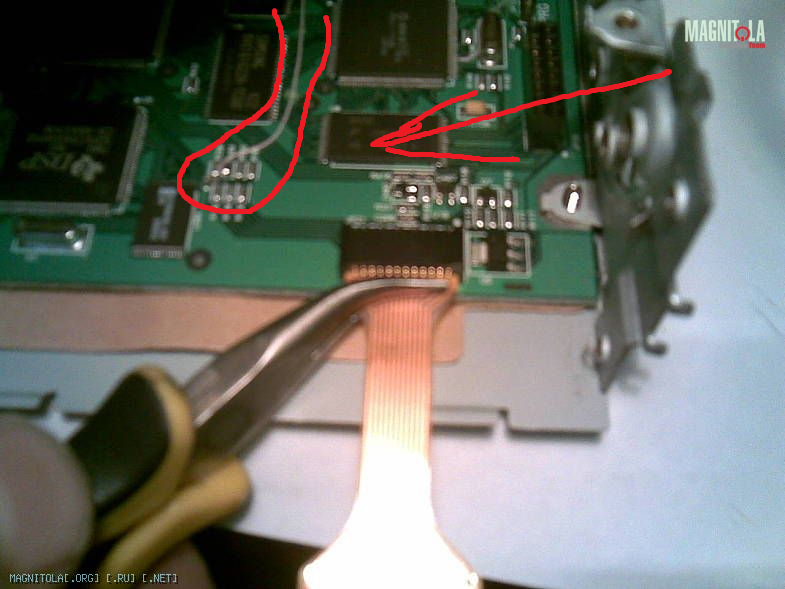

а что за проводок припаен Вложение 161343 уже не первый раз такое вижу. твик?
написал письмо Игорю Никиткову (gary@nirokr.ru), собственно в письме от 07.09 я приводил его ответ с вариантами решения проблемы шлейфа, есть родной сайт www.cdd.ru, можно запостить и туда.
Письмо со шлейфом получил довольно быстро, с этим никаких проблем, цена вопроса несколько сотен рублей, перевел на счет его мобильного телефона.
Денис
---------- Сообщение добавлено 12.12.2011 в 12:31 ----------
to werdal
Проводок штатный, аппарат никакому твику не подвергался, номер аппарата 713-ый.
Покупался лично мной в 2007-08,
Есть только предположение, что есть разные варианты/версии исполнения базовой платы СДД,
в более позднюю версию платы внесены изменения и выше обозначенный проводок просто стал не нужен
Денис
спасибо, шлейф нашел в радилавке, вообщем можно чтоб не ждать, поискать в радио магазинах. пр-во китай:)Цитата:
Сообщение от Den01
Ребята, где в Москве взять китайский или какой-либо шлейф от Урала Концерта? а то переломился и все - тишина...
