FFZ, посмотрел,всё понравилось.Хочется добавить:при увеличении номинальной ёмкости, предусмотренной производителем в этом узле,желательно поставить параллельно конденсаторам, резистор 4,7кОм 3Вт, для исключения переходных процессов,когда выключается усилитель по цепи ремот.Эта доработка позволит сохранить выходные транзисторы УМ, от выхода из строя,-когда на затворах нет ШИМ,а ёмкость держит напряжение на прежнем уровне некоторое время(в этом случае, затвор остаётся без сигнала,да и в не понятном состоянии,что для полевых транзисторов смерть).,

---

gena60, затворы выходных силовых полевиков производителем засажены резистрами на истоки, в общем всё по уму сделано, т.ч. 4.7 кОм на 3 ватт лишнее тем более, что греться будут они аки умолишённые ))) и долго не выдержат, сгорят :(.

Цитата:

---

Сообщение от FFZ

Ещё раз Всем читающим тему, привет.
Так или иначе в контексте рассмотрения я уже обозначил места усилителя, в которых при желании, возможности и умении можно улучшить стоковые решения. Отдельную тему посвящённую твику усилителя я создавать/писать не буду, решил что не стоит.
Посчитал правильным просто показательно фотографиями прокомментировать всё ранее уже написанное.

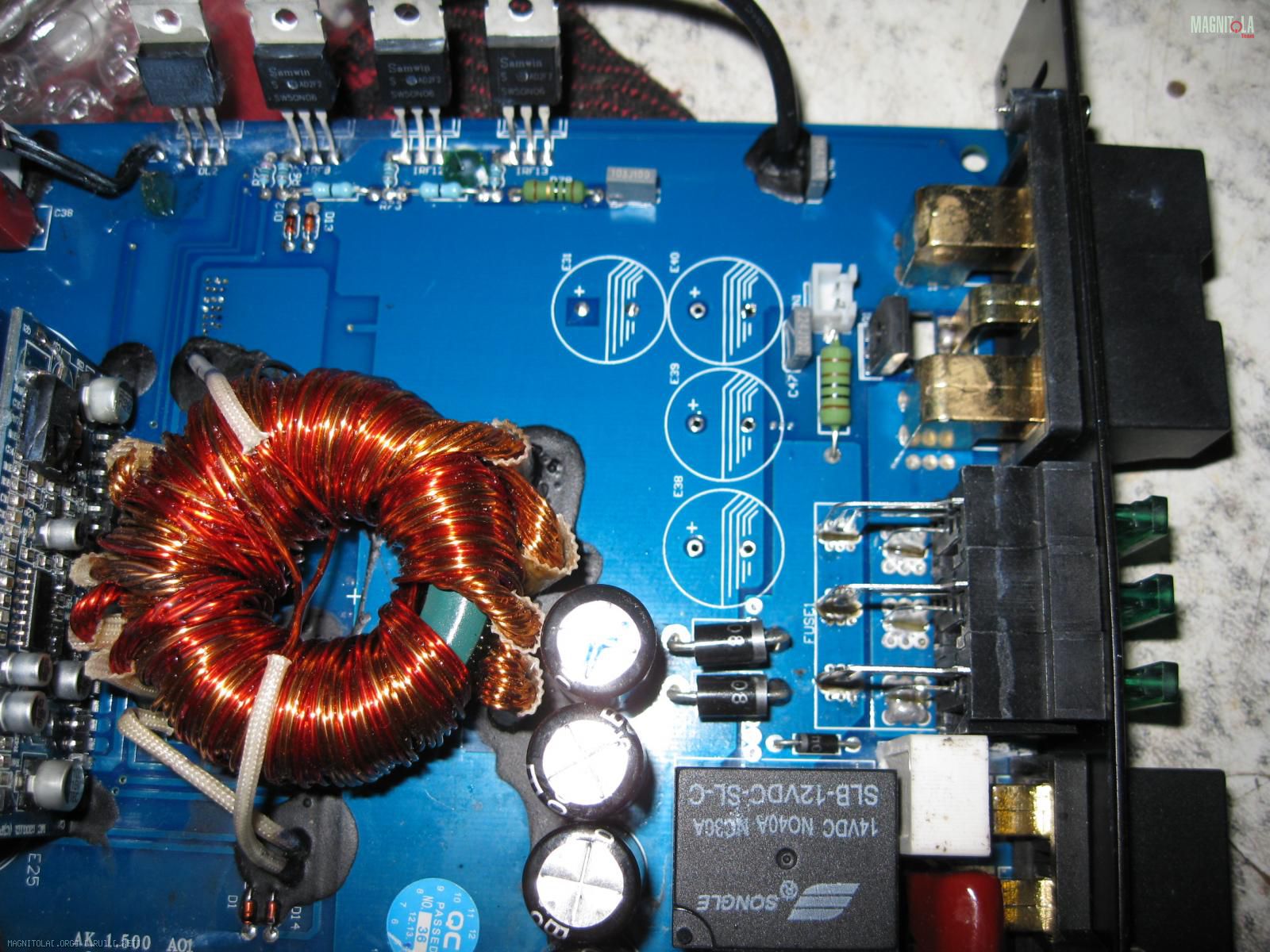

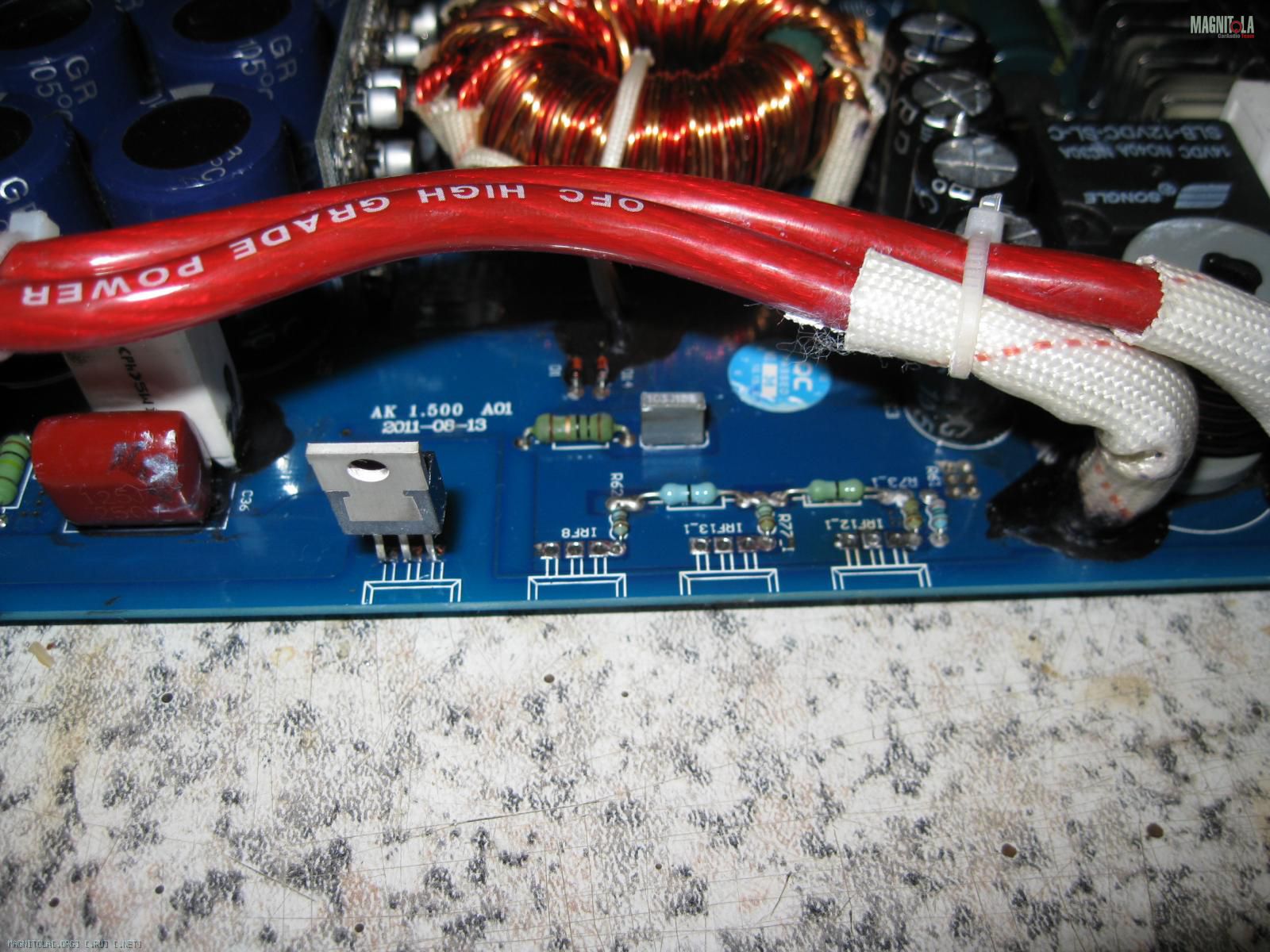

Замена транзисторов первичной цепи ПН-а и конденсаторов буфера первичного питания :

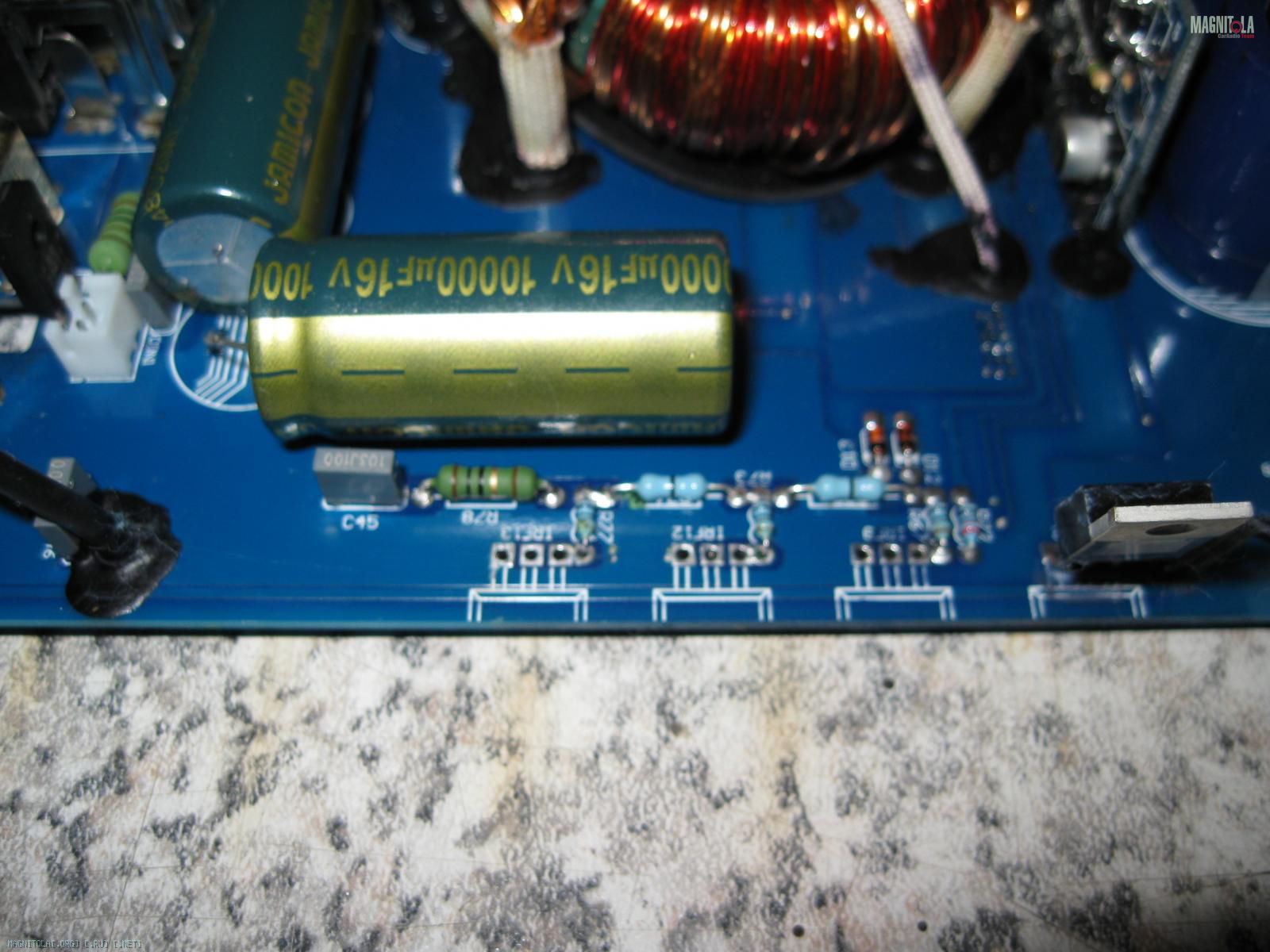

Вложение 640426 Вложение 640428 Вложение 640430 Вложение 640432

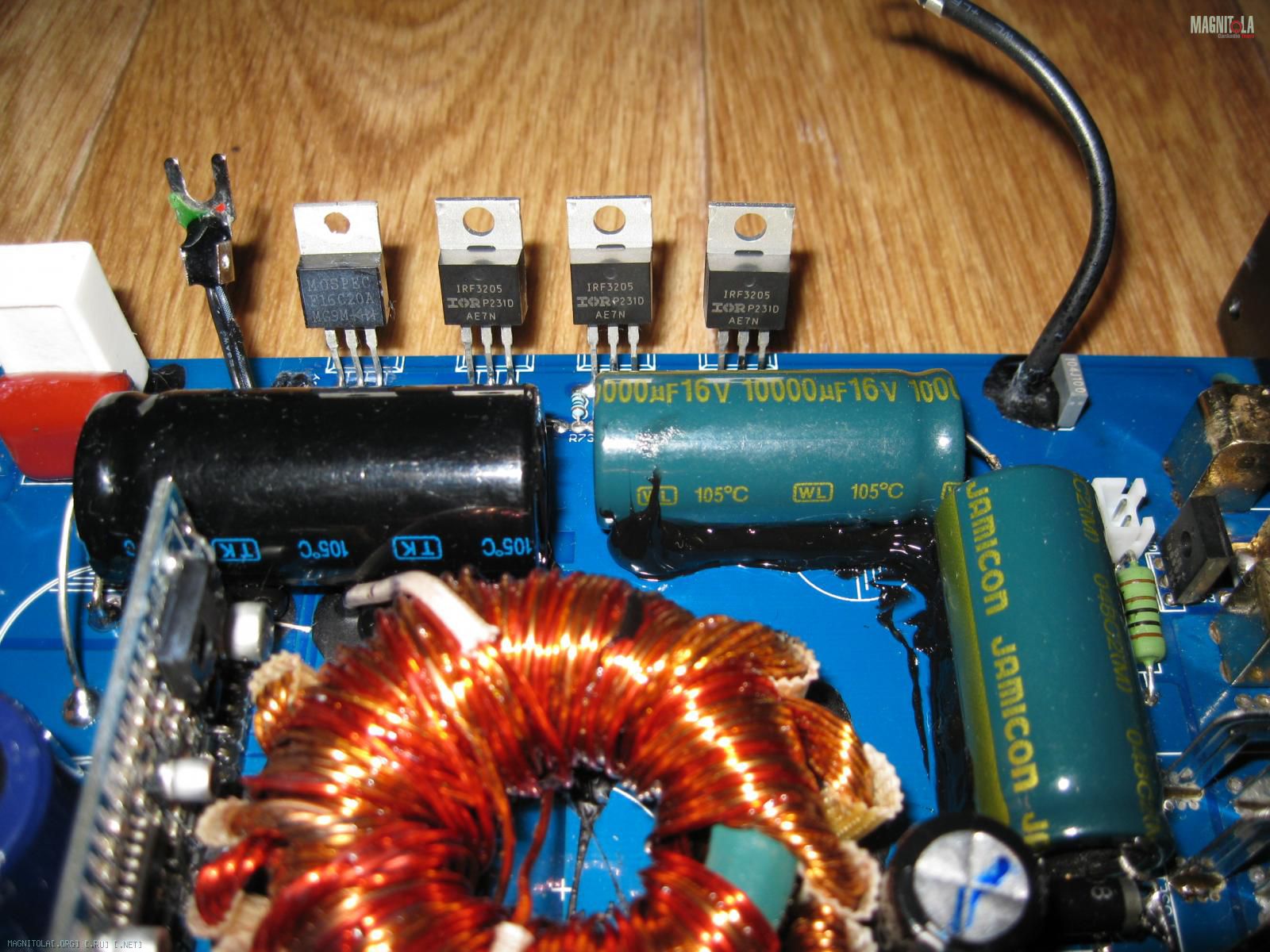

Штатные транзисторы меняются на IRF3205.

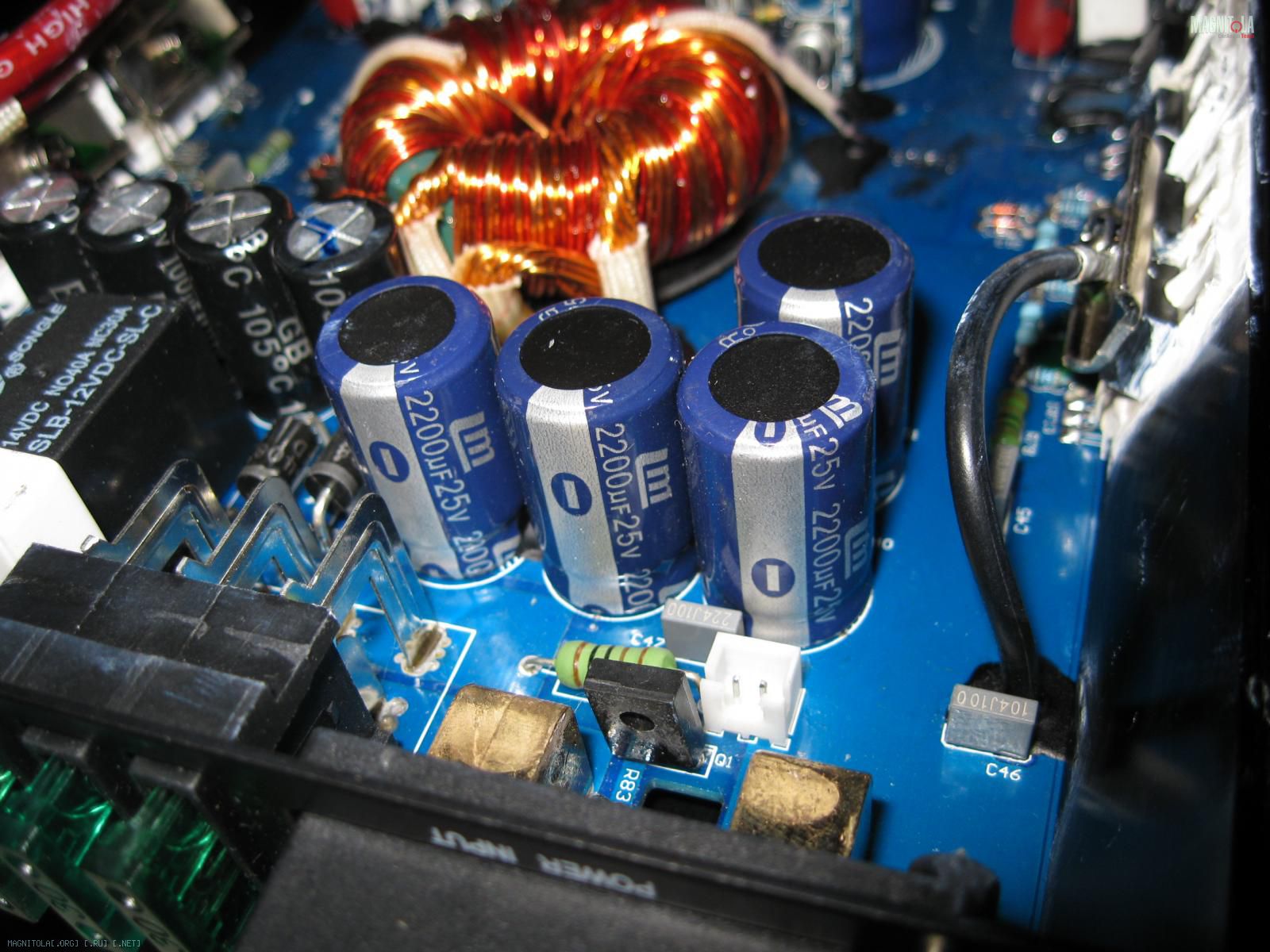

Штатные конденсаторы 2200мкф 4-е шт меняются на 10000мкф 2-е шт, т.е. штатное решение буфера ёмкостью 8800мкф меняется на 20000мкф.

Штатное исполнение конденсаторов фильтра силового вторичного питания так же можно улучшить. Вариантов два, либо искать и устанавливать вместо штатных конденсаторов 1000мкф на 80в, так же низкопрофильные, но больших по номиналу. Предельные габариты конденсатора в этом случае диаметр 25мм, высота 28мм. Найти такие сразу скажу оОчень сложно. Поэтому второй вариант можно исполнить вот так :

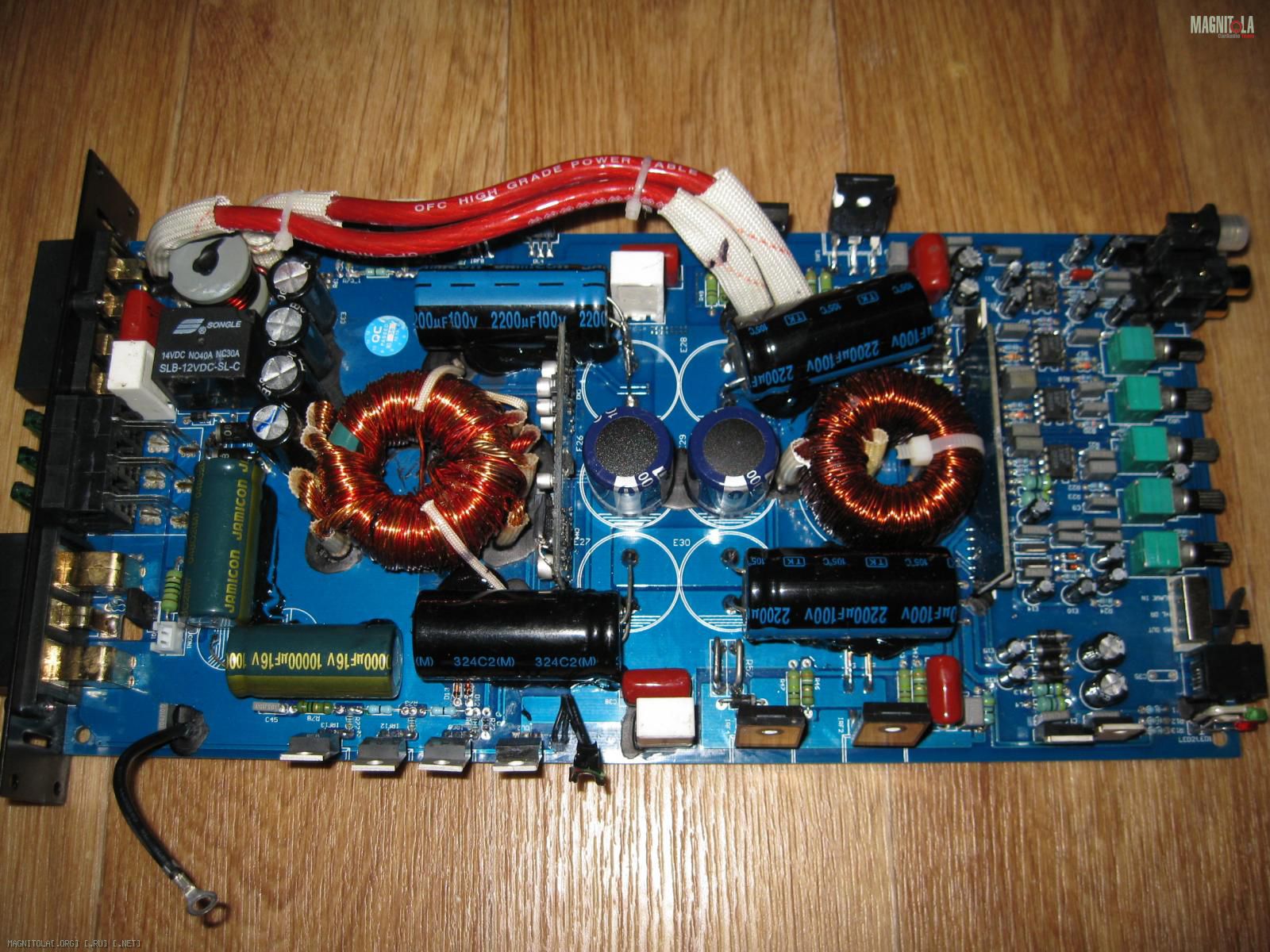

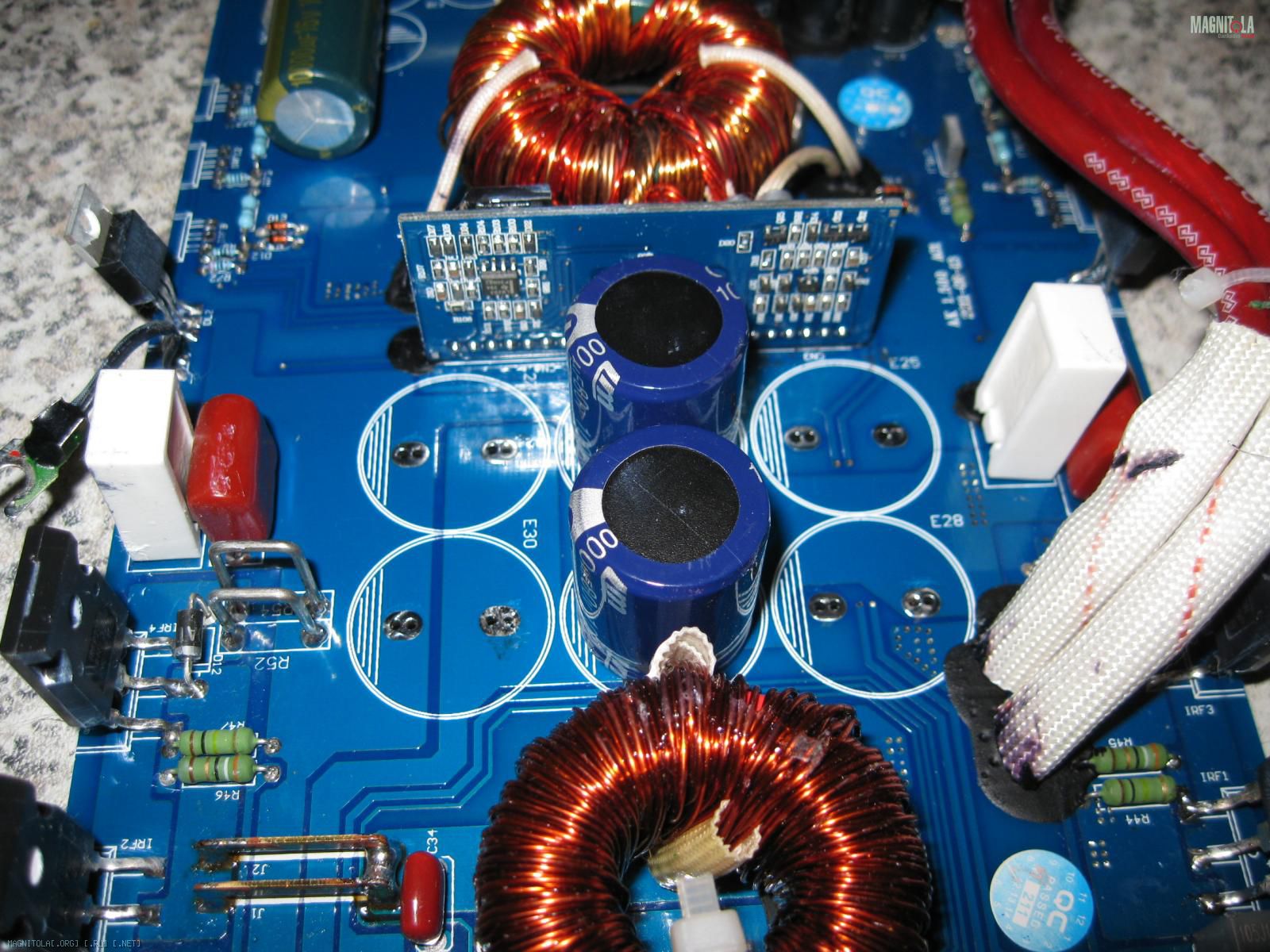

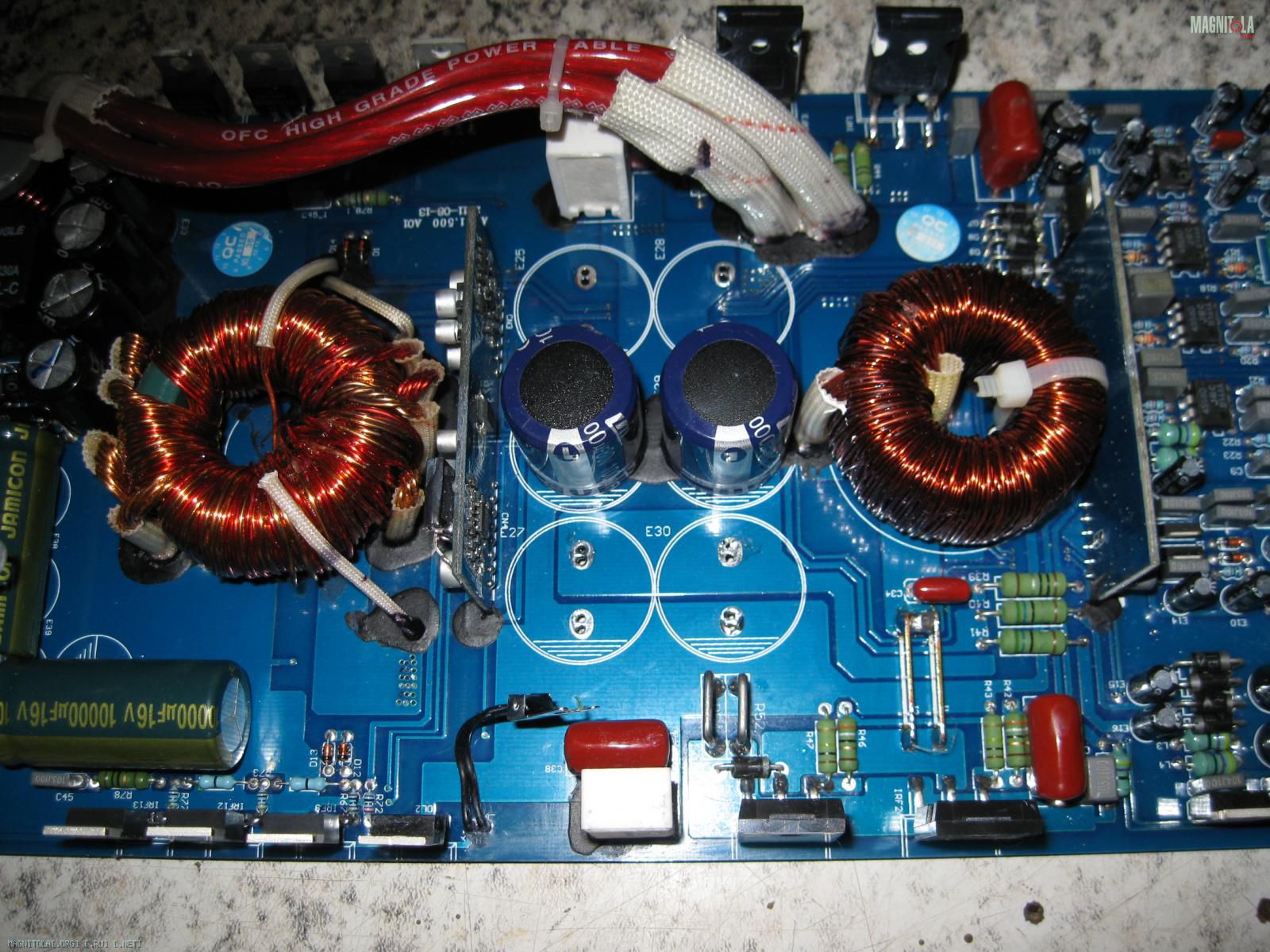

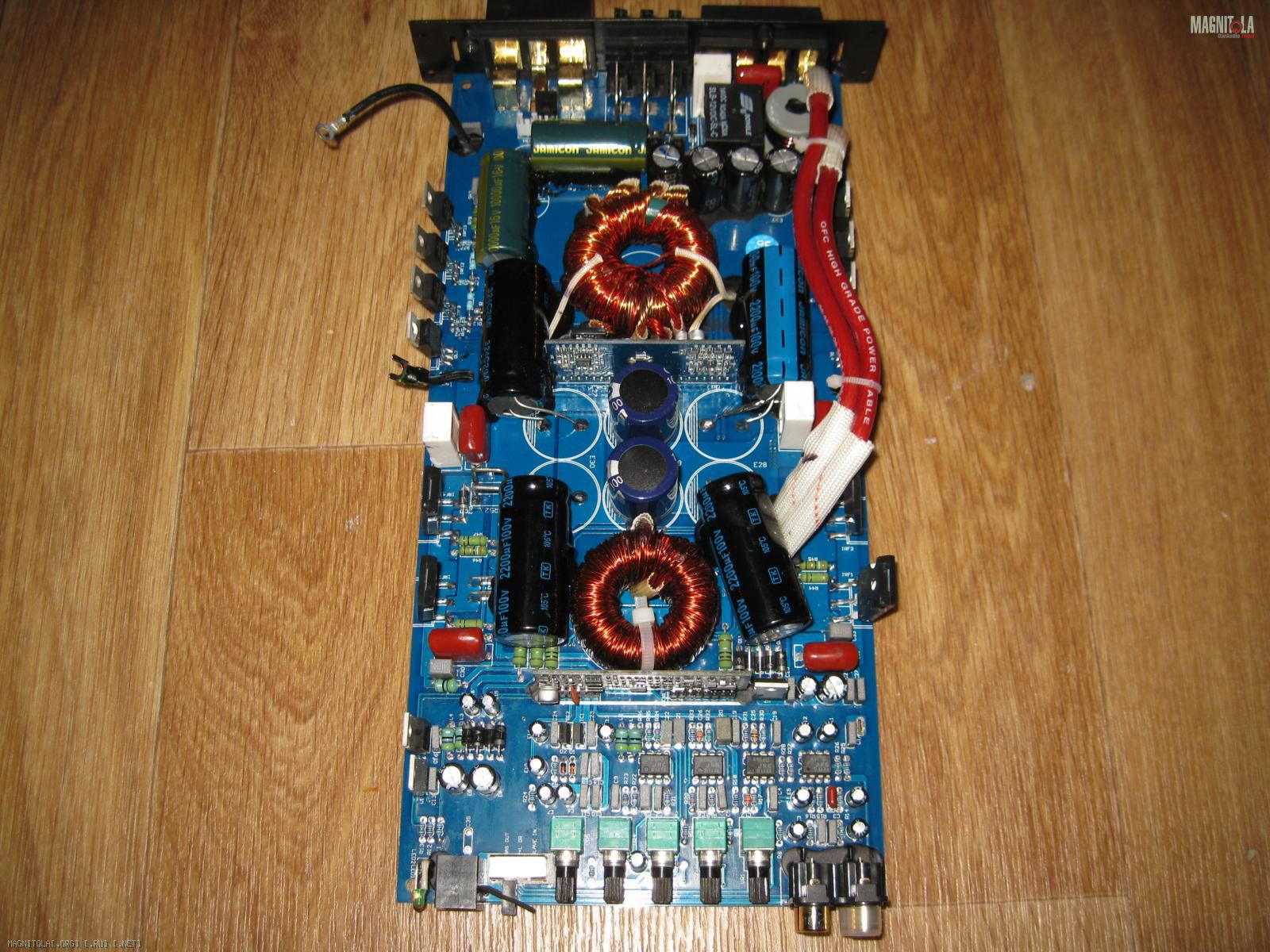

Вложение 640434 Вложение 640436 Вложение 640438

Вложение 640440 Вложение 640444 Вложение 640442

Использованы конденсаторы достаточно распространённые и доступные 2200мкф на 100в. Для фиксации применять клей герметик.

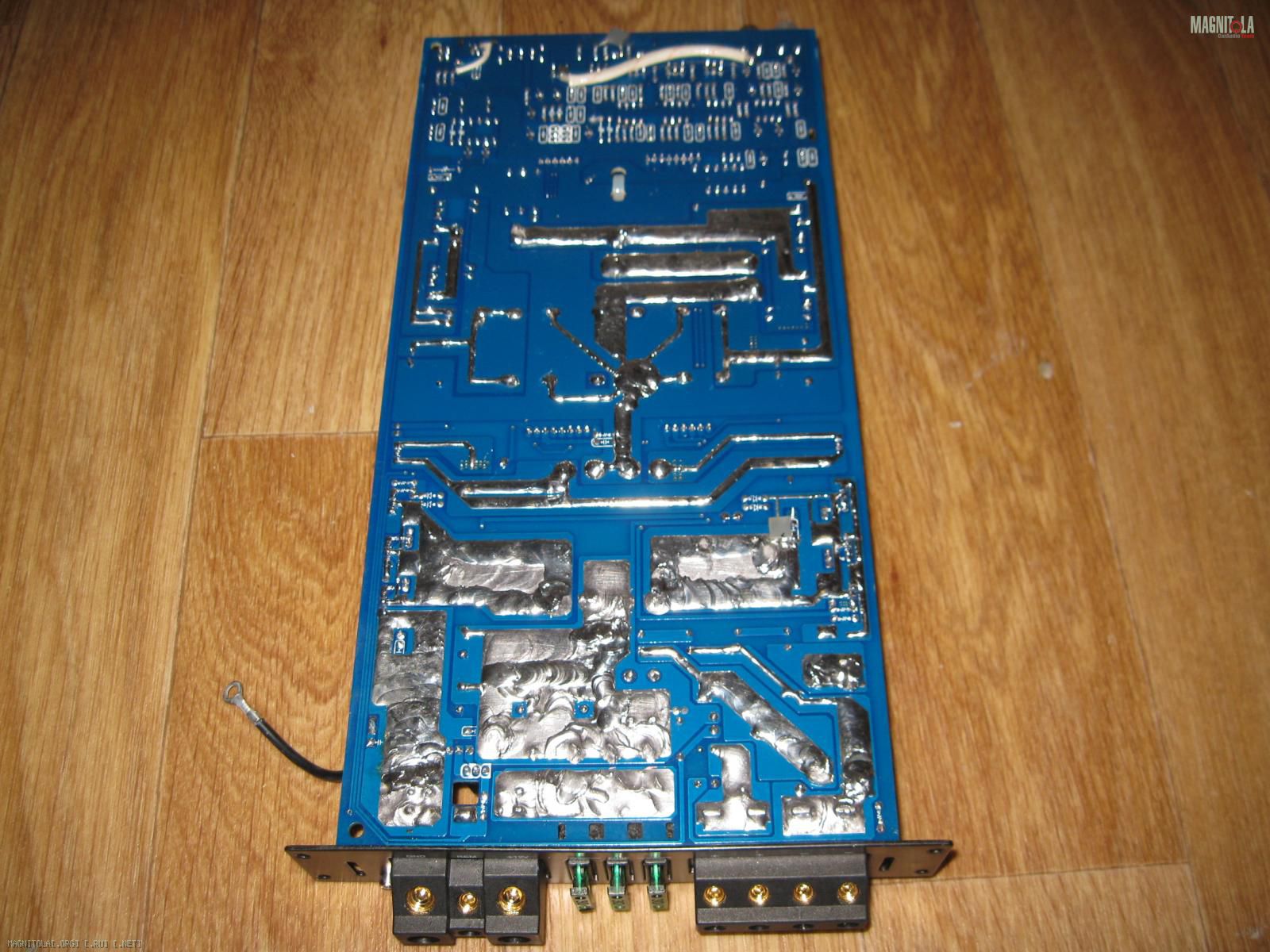

Силовые дорожки платы для собственного удовлетворения желательно "пролить" припоем и после этого конечно же отмыть плату:

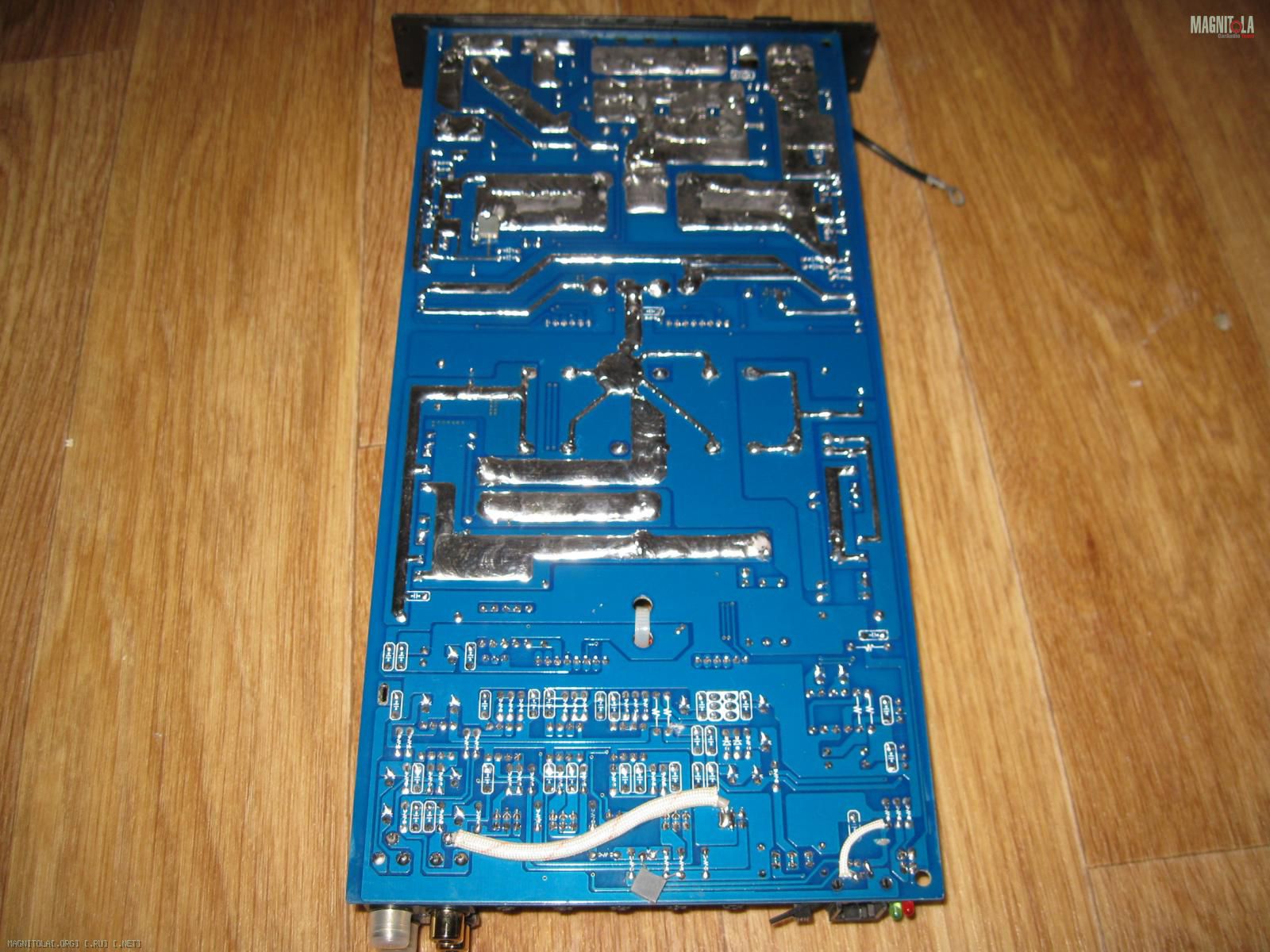

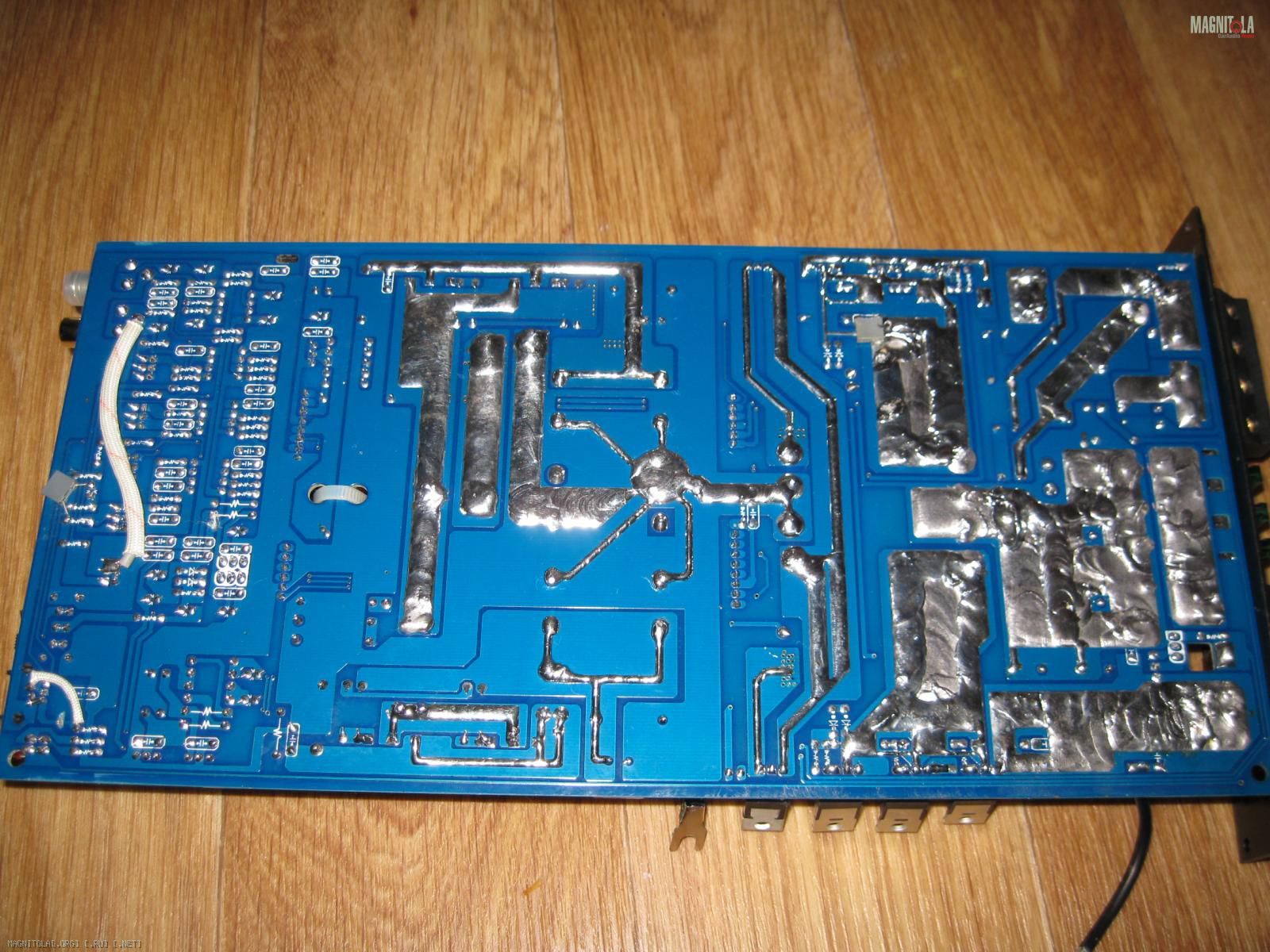

Вложение 640448 Вложение 640446 Вложение 640450

Собственно это и всё, что рационально сделать по этому усилителю, т.е. по возможности, т.е. используя реальные условия поднять на сколько возможно энергоёмкость питания. Повышая эффективность системы питания усилителя, улучшаем качество звучания..... старо как мир :)
Собирая назад, не забывать про термопасту :).

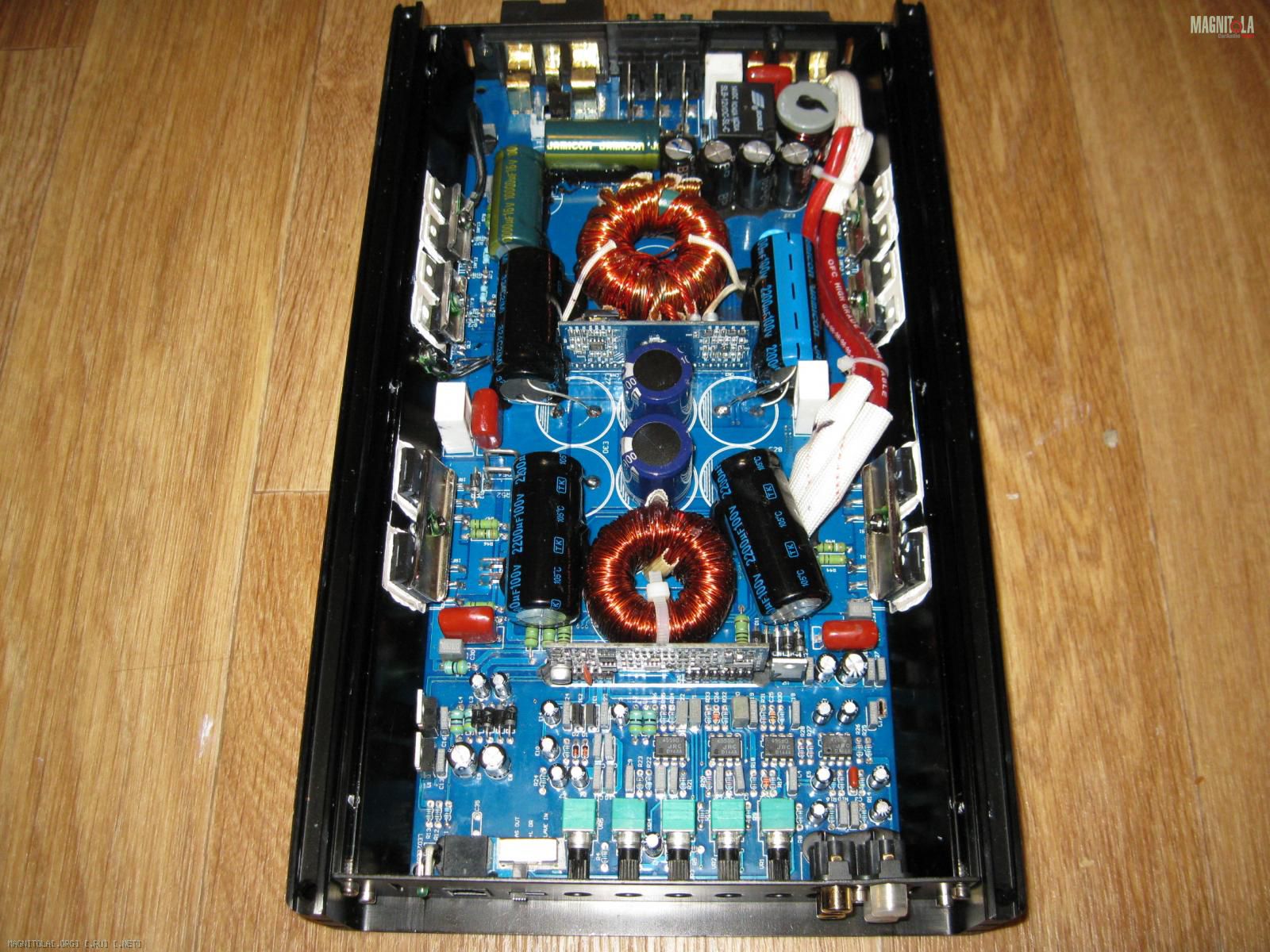

В итоге в корпусе всё будет выглядеть так :

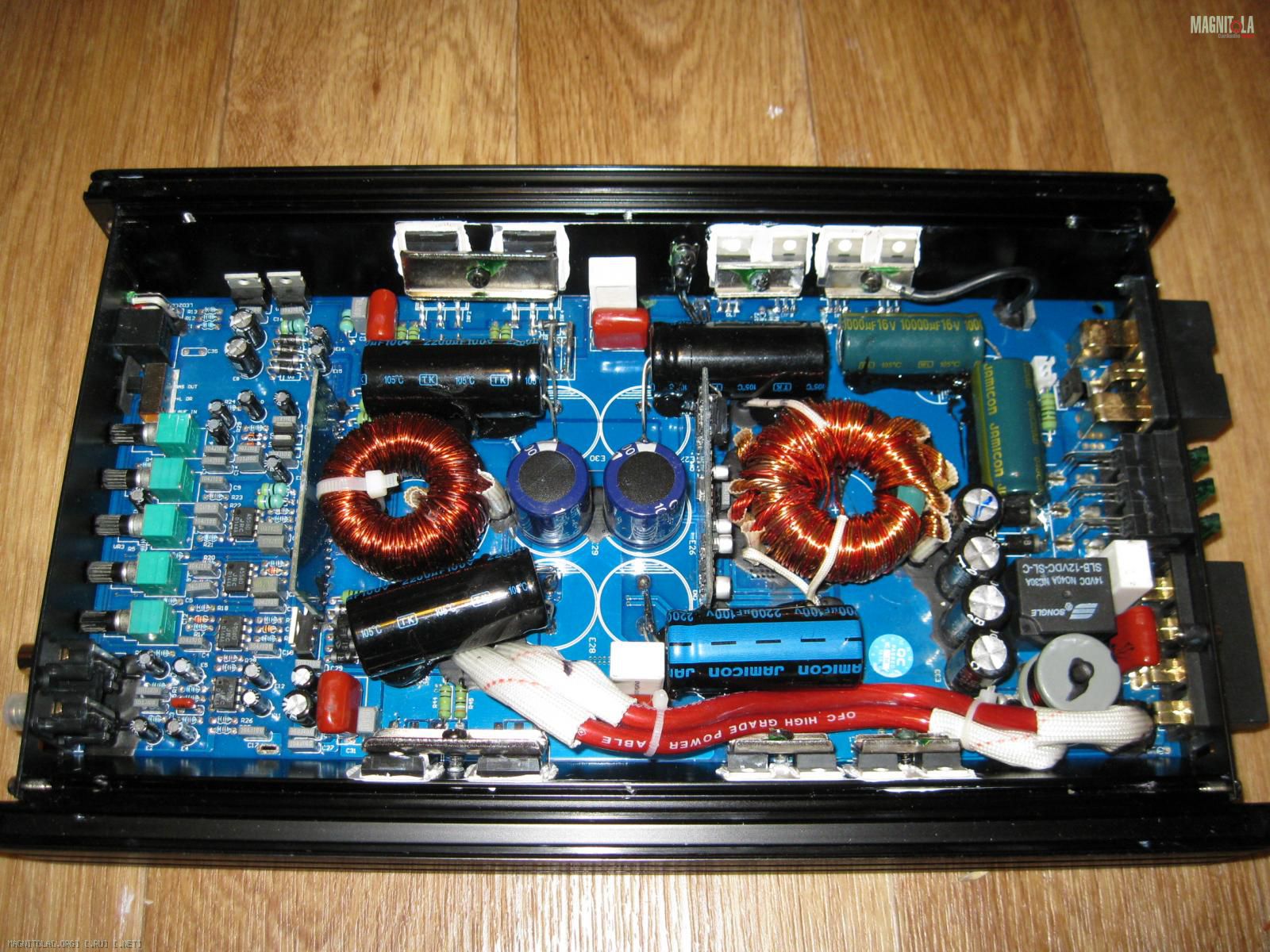

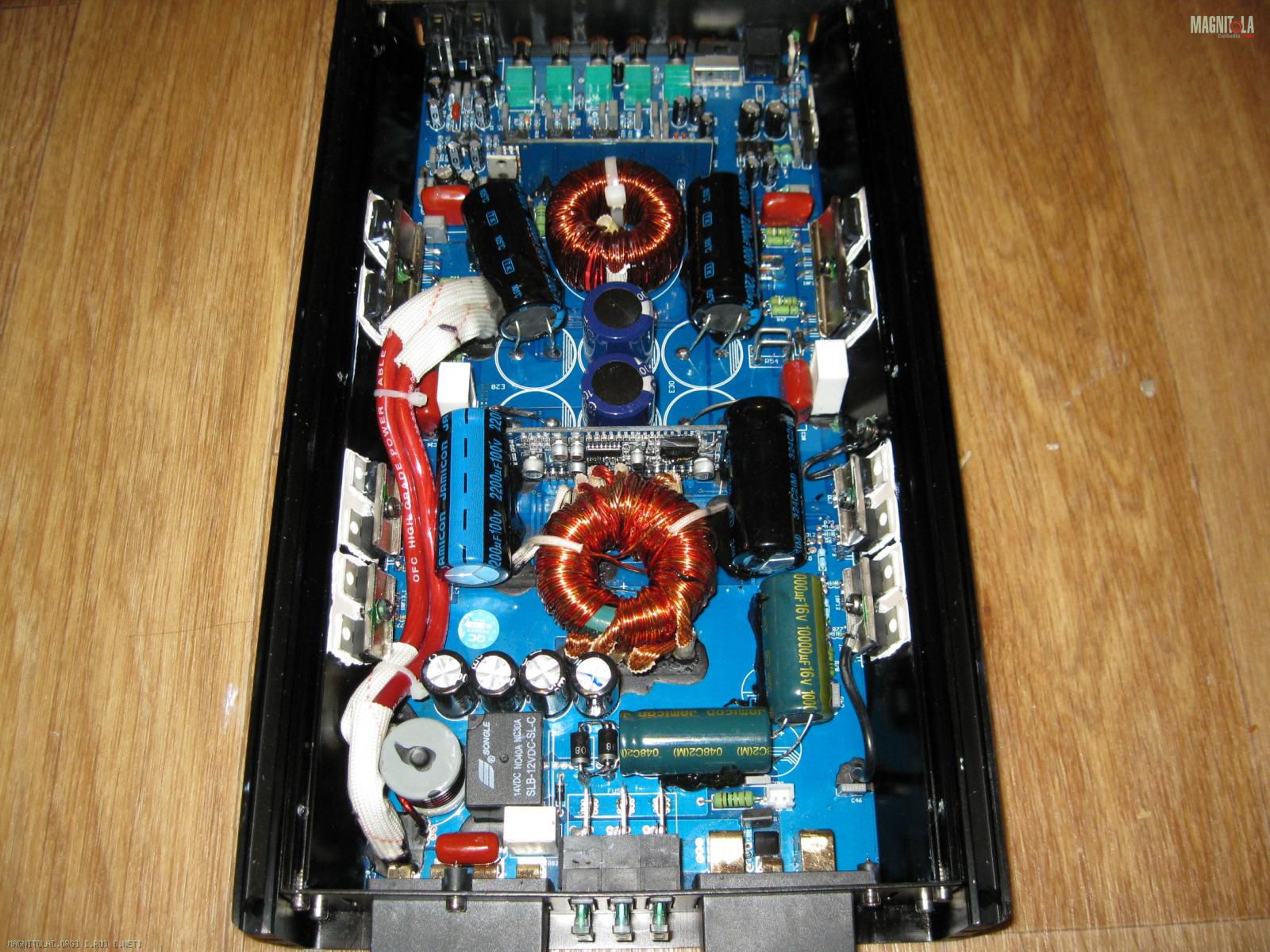

Вложение 640456 Вложение 640454 Вложение 640452 Вложение 640458

Удачи Всем!!!

---

Как и все гениальное - просто!!! Выглядит, как в прочем и всегда, отлично!

Цитата:

---

Сообщение от FFZ

затворы выходных силовых полевиков производителем засажены резистрами на истоки, в общем всё по уму сделано, т.ч. 4.7 кОм на 3 ватт лишнее тем более, что греться будут они аки умолишённые

---

Может и лишка дал в информации,но при таком же построении сталкивался не раз с этим,но это нюансы,которые встречал при ремонте,спорить не буду-не прав я-можно этот пост пропустить,как не удавшийся к дополнению:bonk:

Цитата:

---

Сообщение от FFZ

gena60, затворы выходных силовых полевиков производителем засажены резистрами на истоки, в общем всё по уму сделано, т.ч. 4.7 кОм на 3 ватт лишнее тем более, что греться будут они аки умолишённые ))) и долго не выдержат, сгорят :(.

---

Дядь Федь, а почему они греться должны? Вроде выходит, что при напруге 61В через них ток пойдёт лишь чуть больше десятка милиампер. Или я неправильно считаю?

Уже третий день как появились на магнитоле URAL AK 1.500

Цитата:

---

Сообщение от fox proteus

Дядь Федь, а почему они греться должны? Вроде выходит, что при напруге 61В через них ток пойдёт лишь чуть больше десятка милиампер. Или я неправильно считаю?

---

61 В, сопротивление 4700 Ом, соответственно ток действительно порядка 0.013 мА. Мощность - ток в квадрате умноженное на сопротивление, итого мощность порядка 8 ватт.

Цитата:

---

Сообщение от FFZ

61 В, сопротивление 4700 Ом, соответственно ток действительно порядка 0.013 мА. Мощность - ток в квадрате умноженное на сопротивление, итого мощность порядка 8 ватт.

---

У меня 0,8 ватт получилось:o (I=U/R=61/4700=0,0123A, P=UI=61x0,0123=0,8Wt).

Даже 0,8 Ватт - это приличная мощность для резистора небольших размеров без радиатора...
