Дядь Федь, это что получается, что если сравнивать оба эти усилка полностью в стоке, то 4.90 будет предпочтительней?Цитата:
Сообщение от FFZ
Вид для печати
Дядь Федь, это что получается, что если сравнивать оба эти усилка полностью в стоке, то 4.90 будет предпочтительней?Цитата:
Сообщение от FFZ
ну да, как-то так, но я не могу сказать, что это вот прям так очевидно, есть некая разница, но судя по тому что это улавливается в мощностных режимах, то скорее всего это сказывается разница в разводке питания, поэтому и приплюсовался в выводам orbita21Цитата:
Сообщение от Aleksys82
Дядь Фёдор всю тему пока не осилил. Твик планируется? Есть кое какие мысли.
Твик не планировал, но волею ситуации за одно делается :), как всё будет готово, так тут в теме фотки выложу.Цитата:
Сообщение от mohov_a
А так по сути, что можно улучшить и как я в теме уже комментировал.
Я вот как раз таки прочел тему нормально, а не как Андрей.Цитата:
Сообщение от FFZ
И из того, что ты писал, Дядь Федор, только наращивание емкостей первички/вторички можно отметить.
По части сигнальной, ток покоя как обычно выставить наверняка, плюс замена всякой мелочи в той области.
А вот по сильноточной части - только хвалебные отзывы в пользу создателей девайса, и никаких намеков на "узкие места".

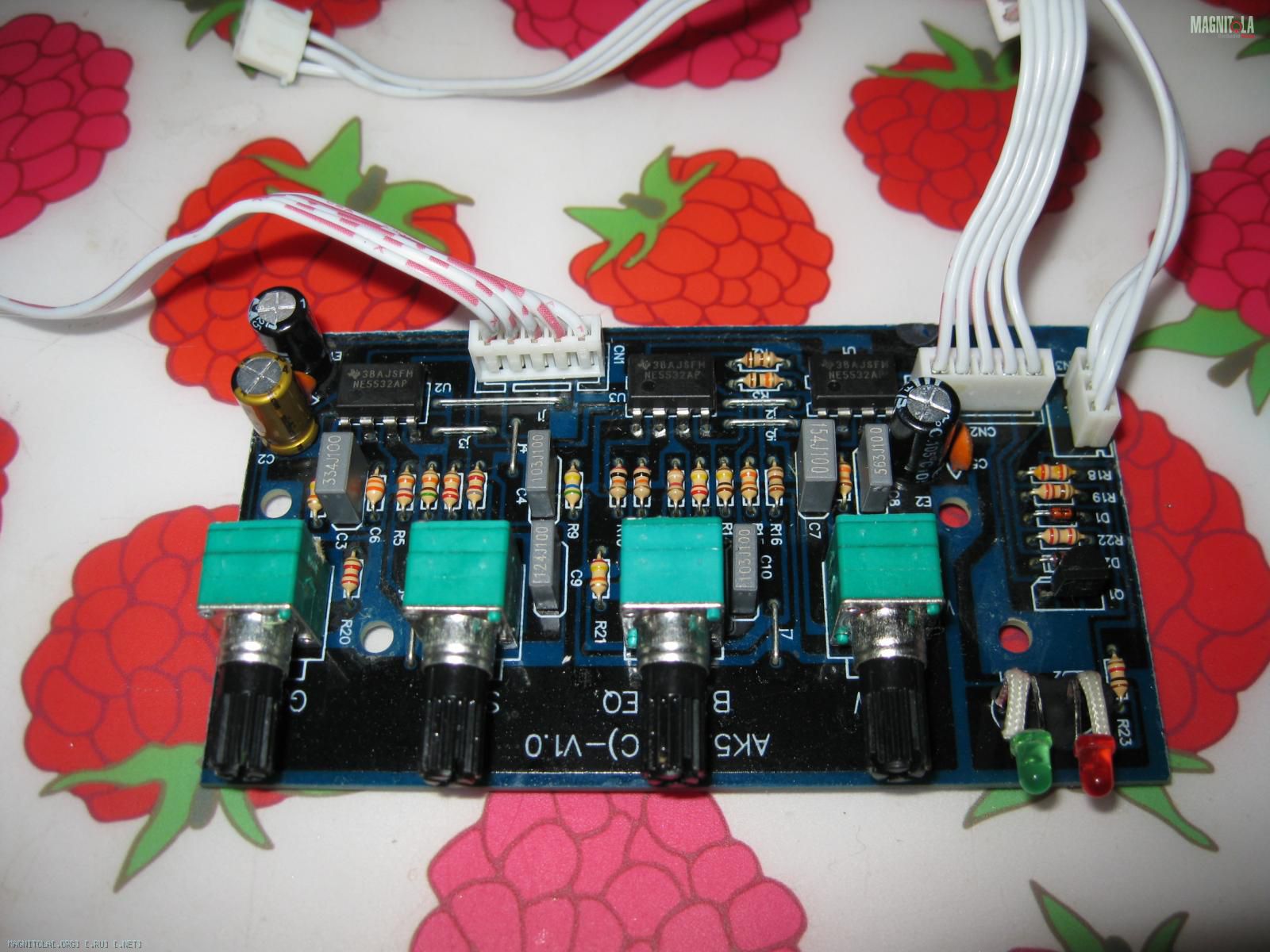

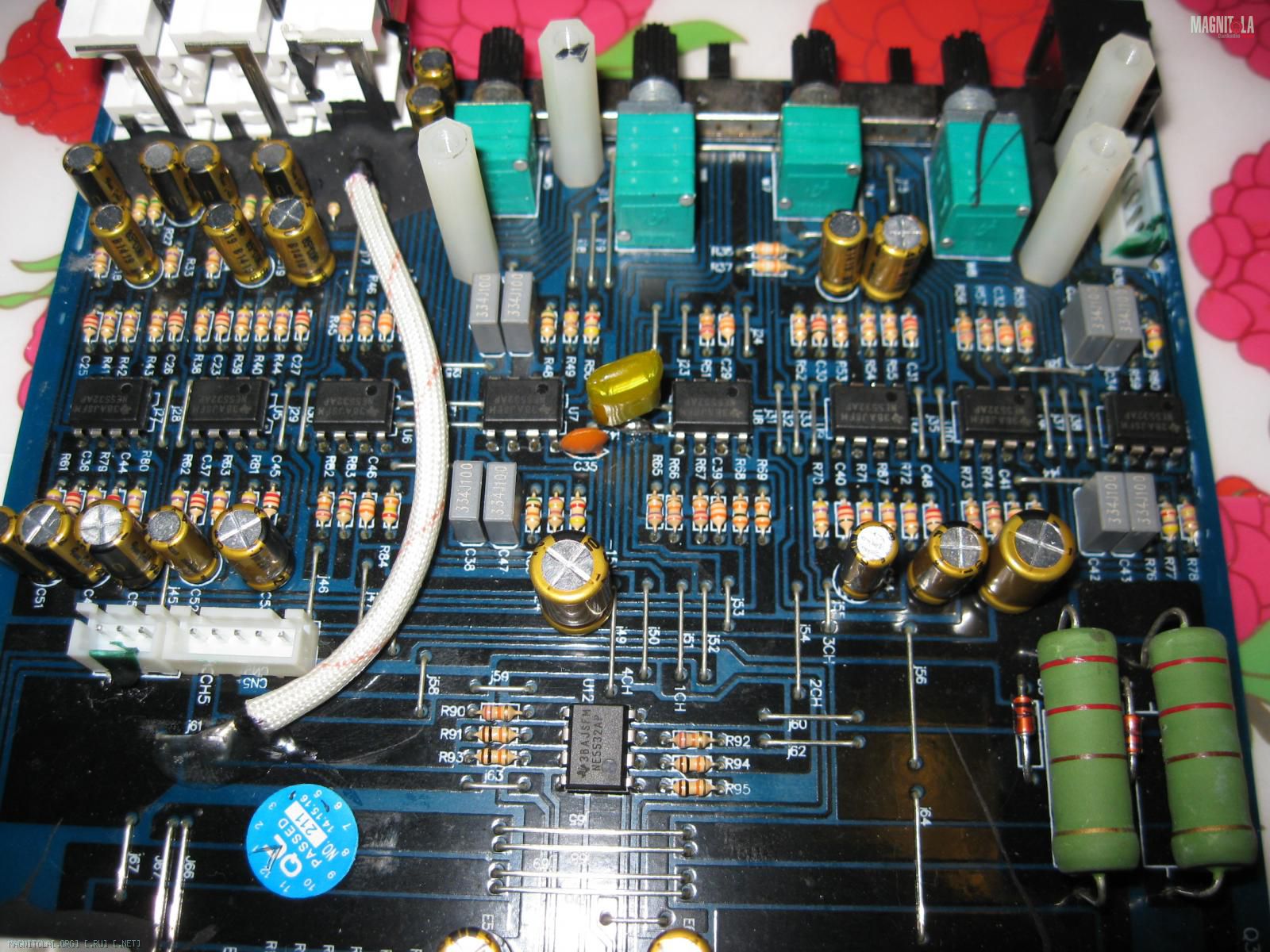

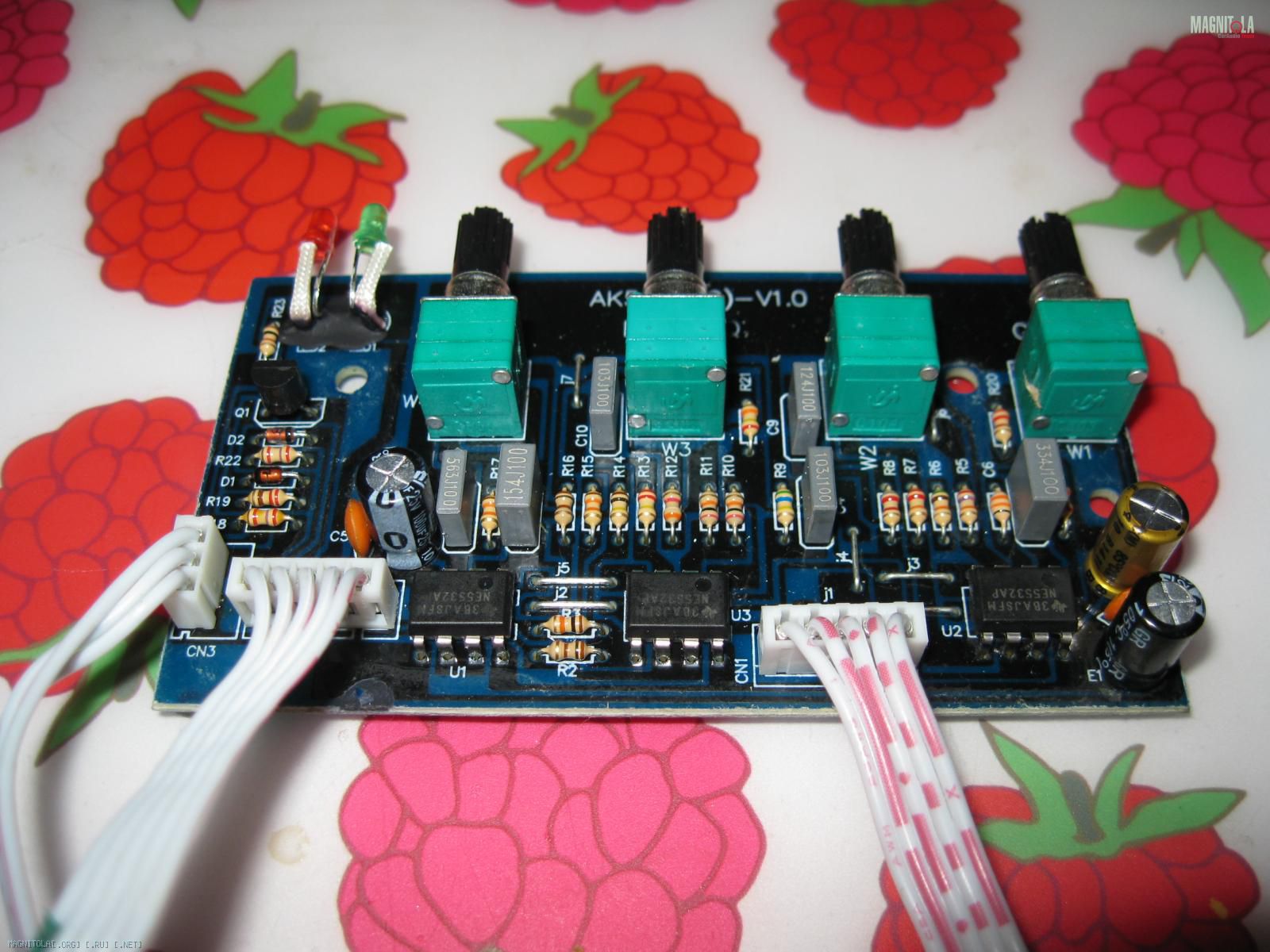

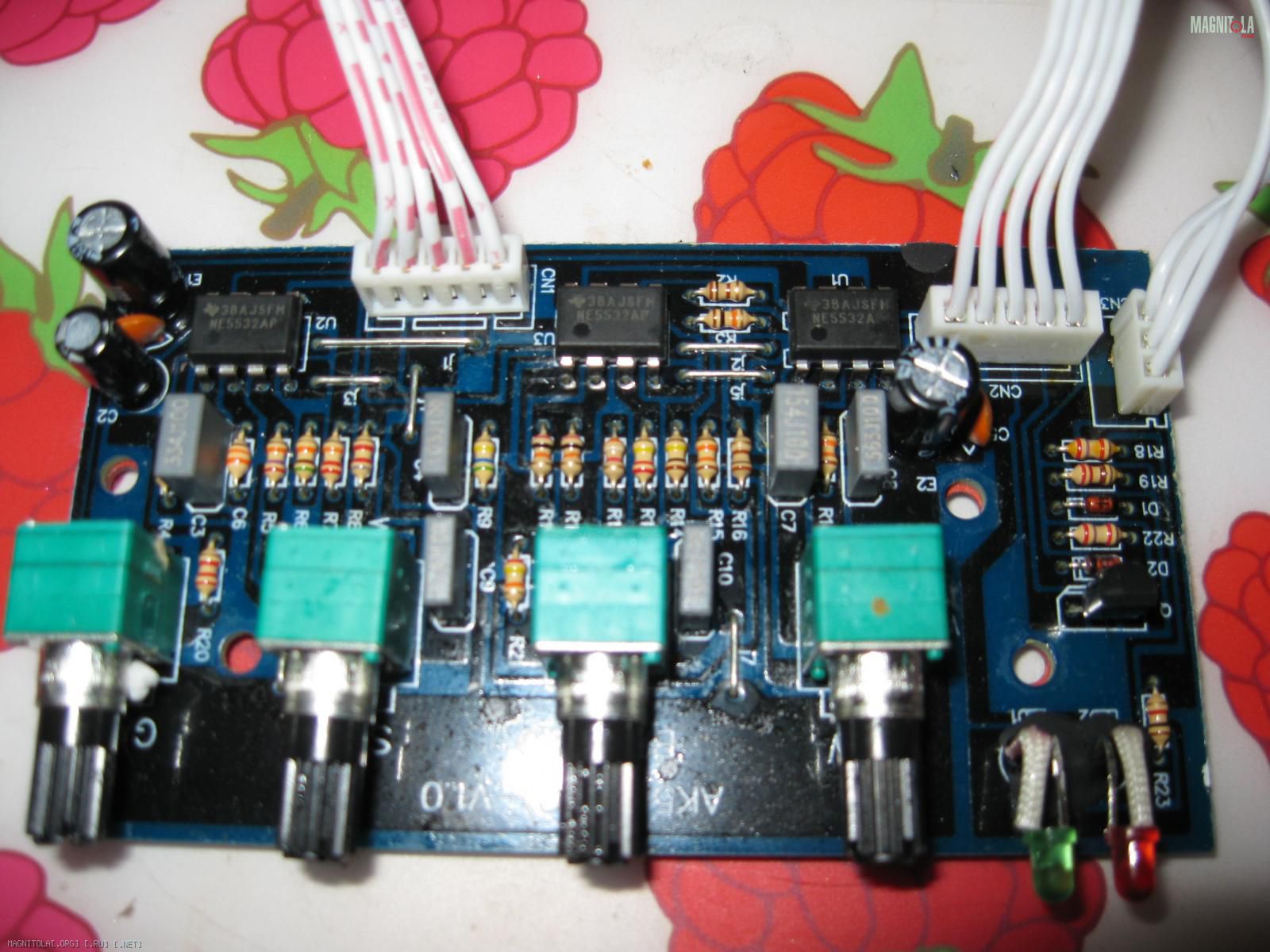

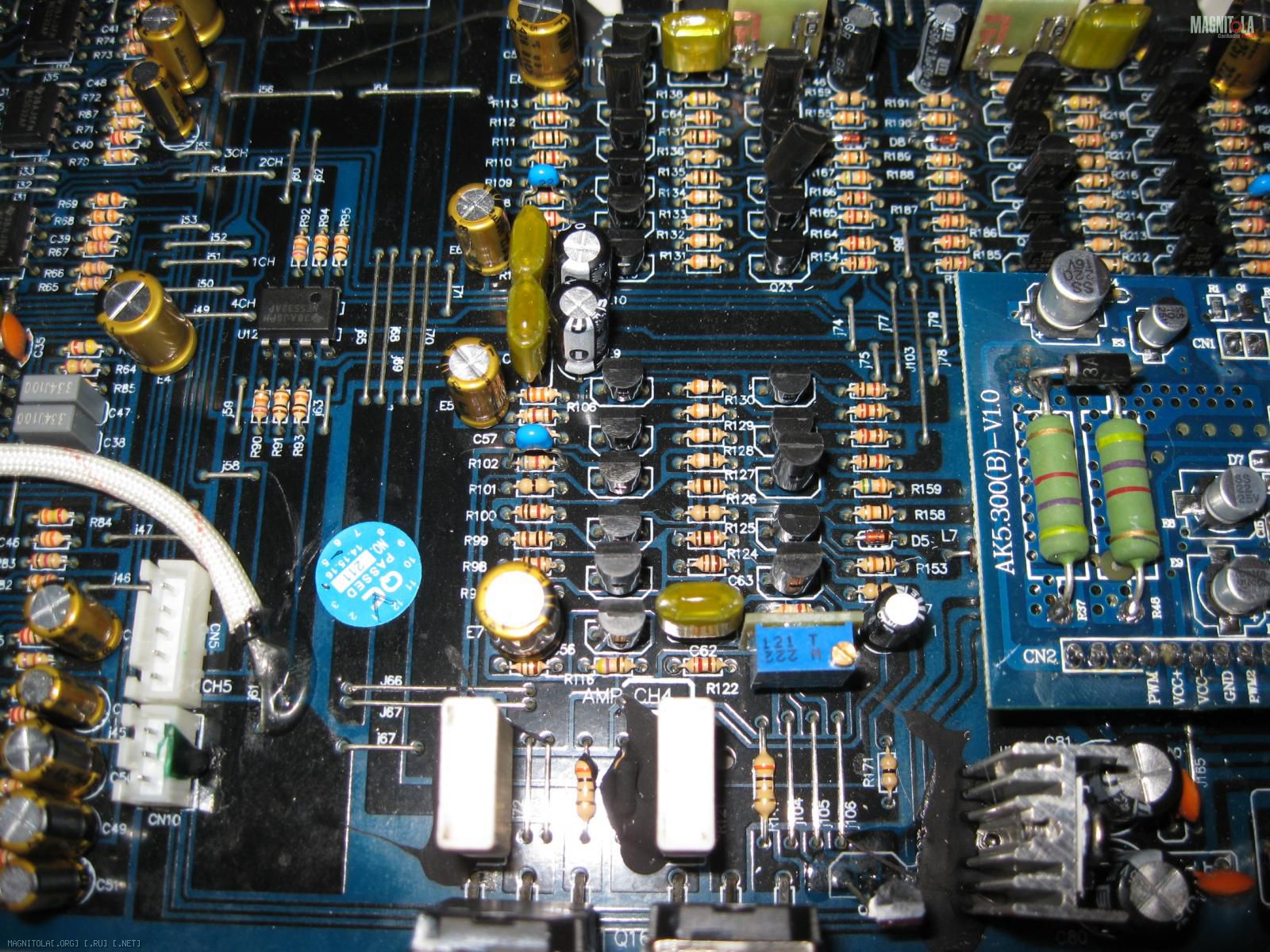

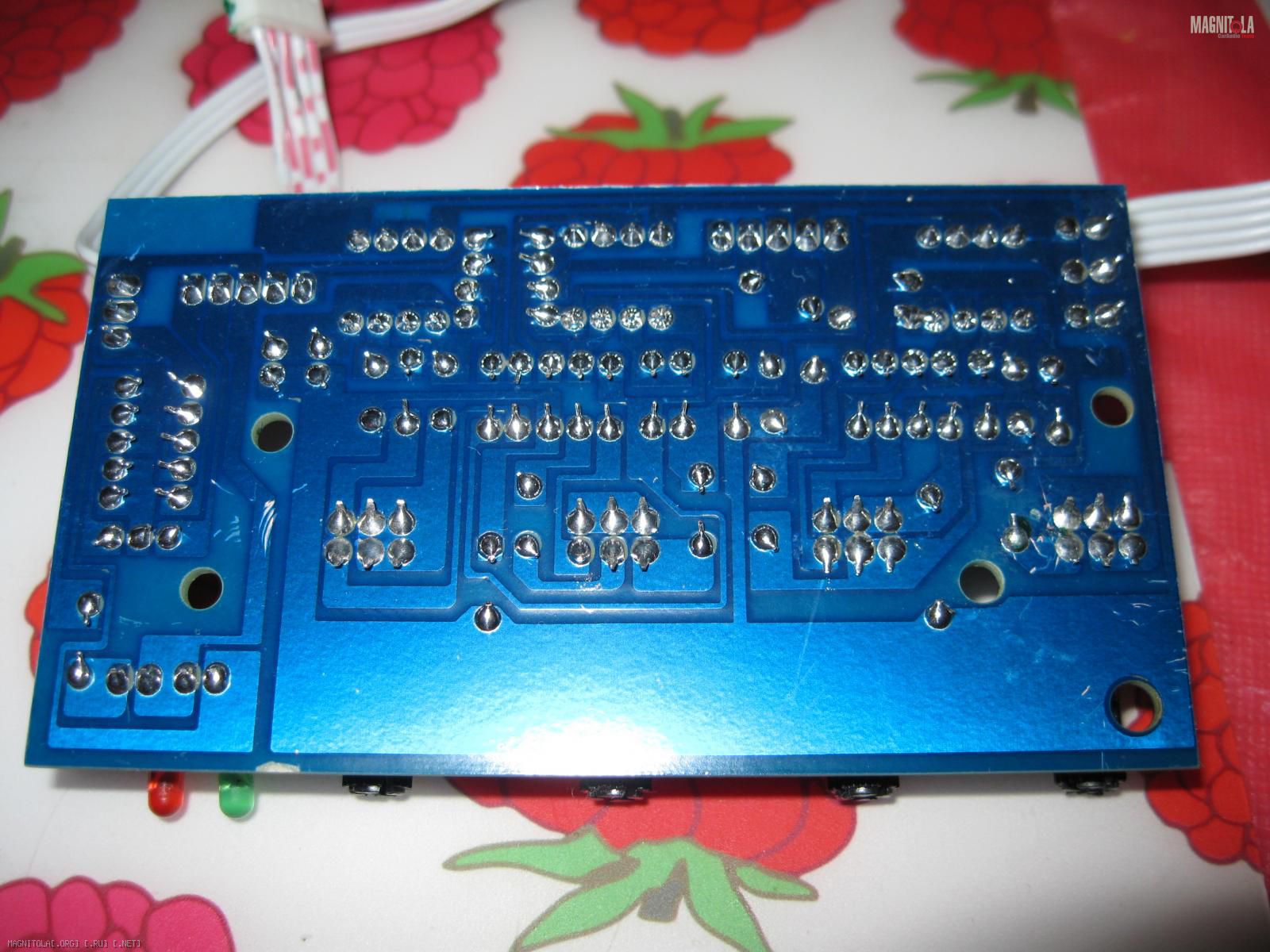

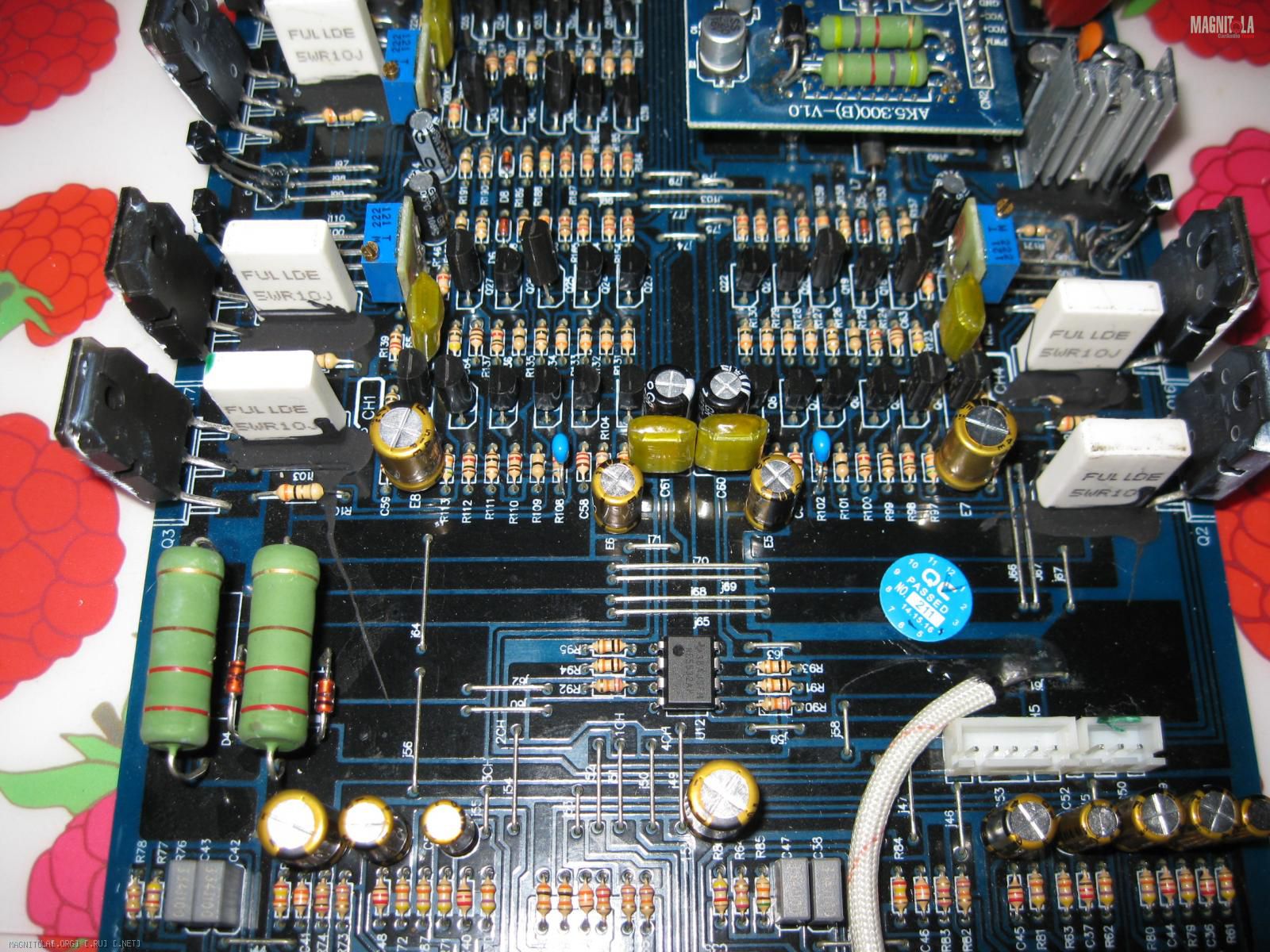

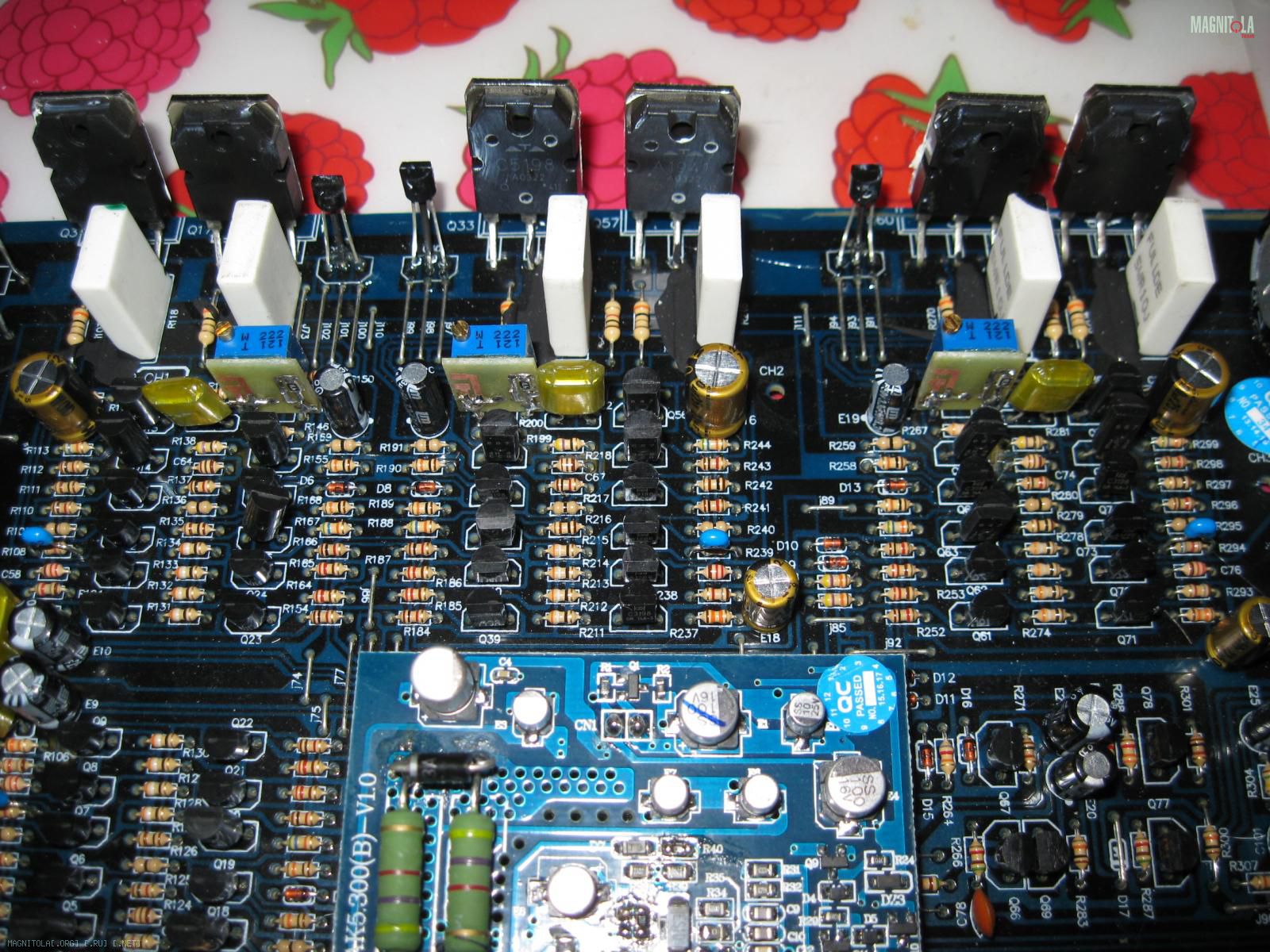

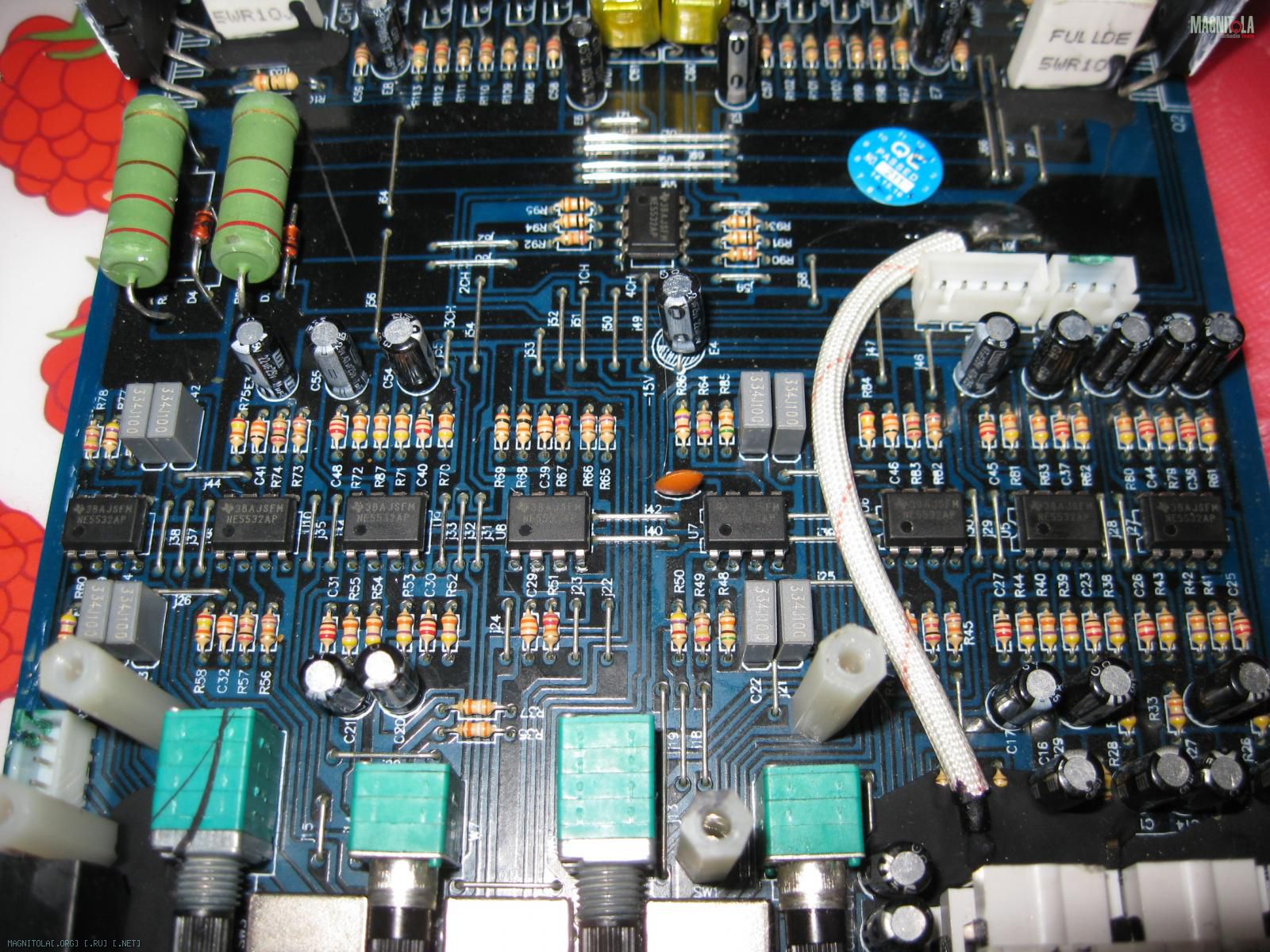

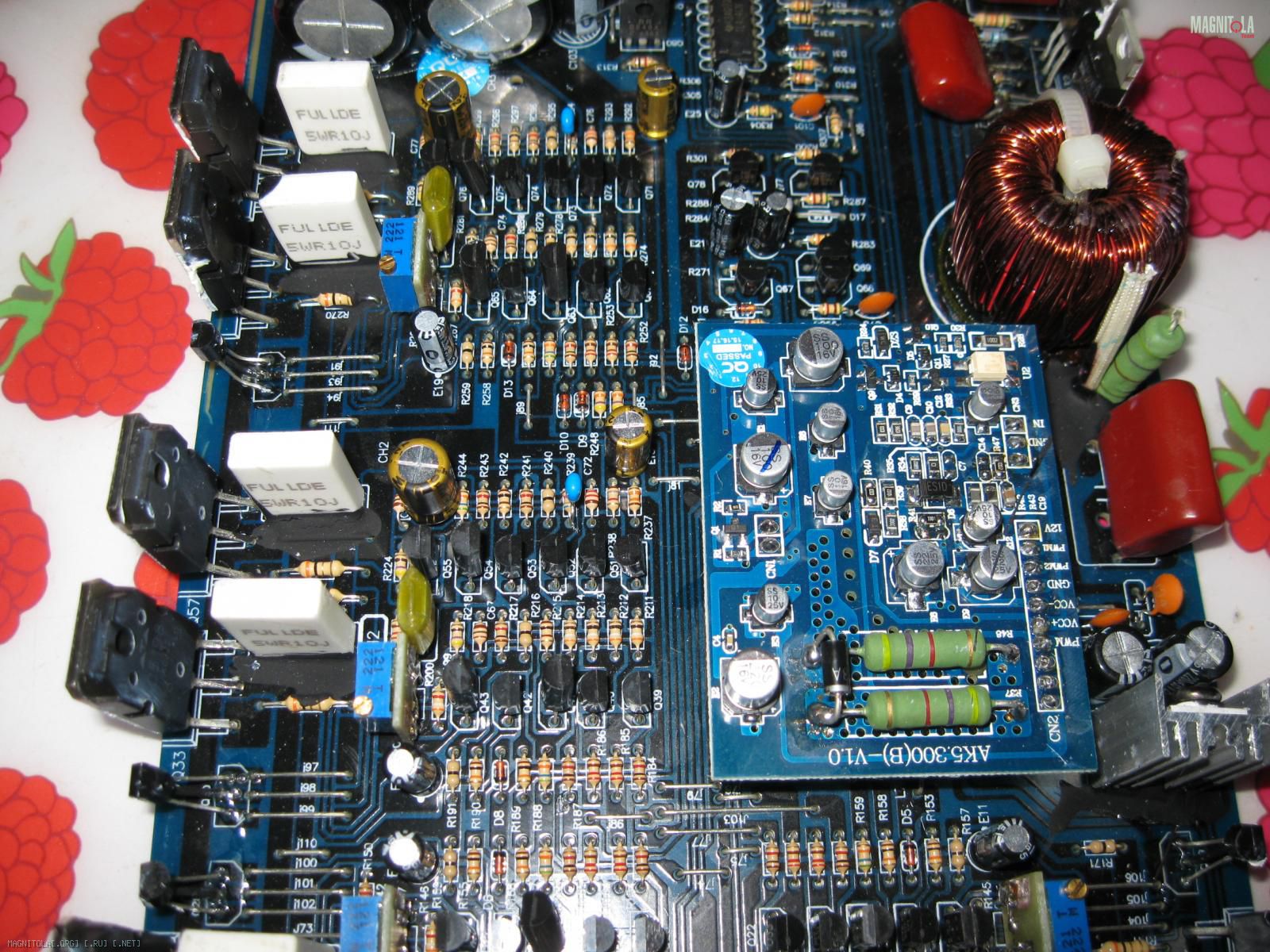

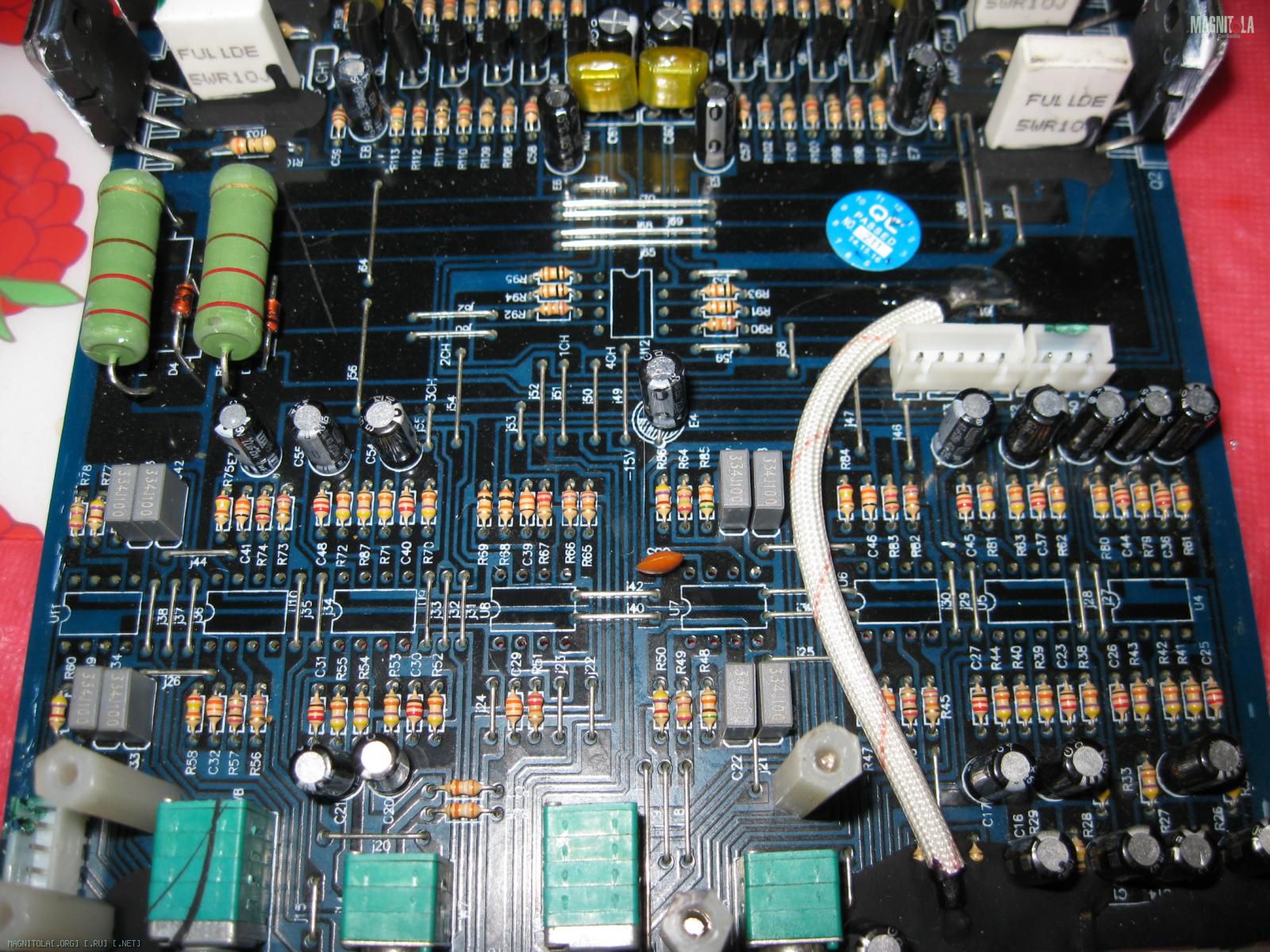

Ладно :), фото исходного состояния в теме уже есть, т.ч. сравнить с чем есть, а пока вот так :
Вложение 870428 Вложение 870450 Вложение 870452 Вложение 870454 Вложение 870456
Вложение 870458 Вложение 870460 Вложение 870462 Вложение 870464 Вложение 870448
Вложение 870446 Вложение 870430 Вложение 870432 Вложение 870434 Вложение 870436Вложение 870438 Вложение 870440 Вложение 870442 Вложение 870444 Вложение 870466

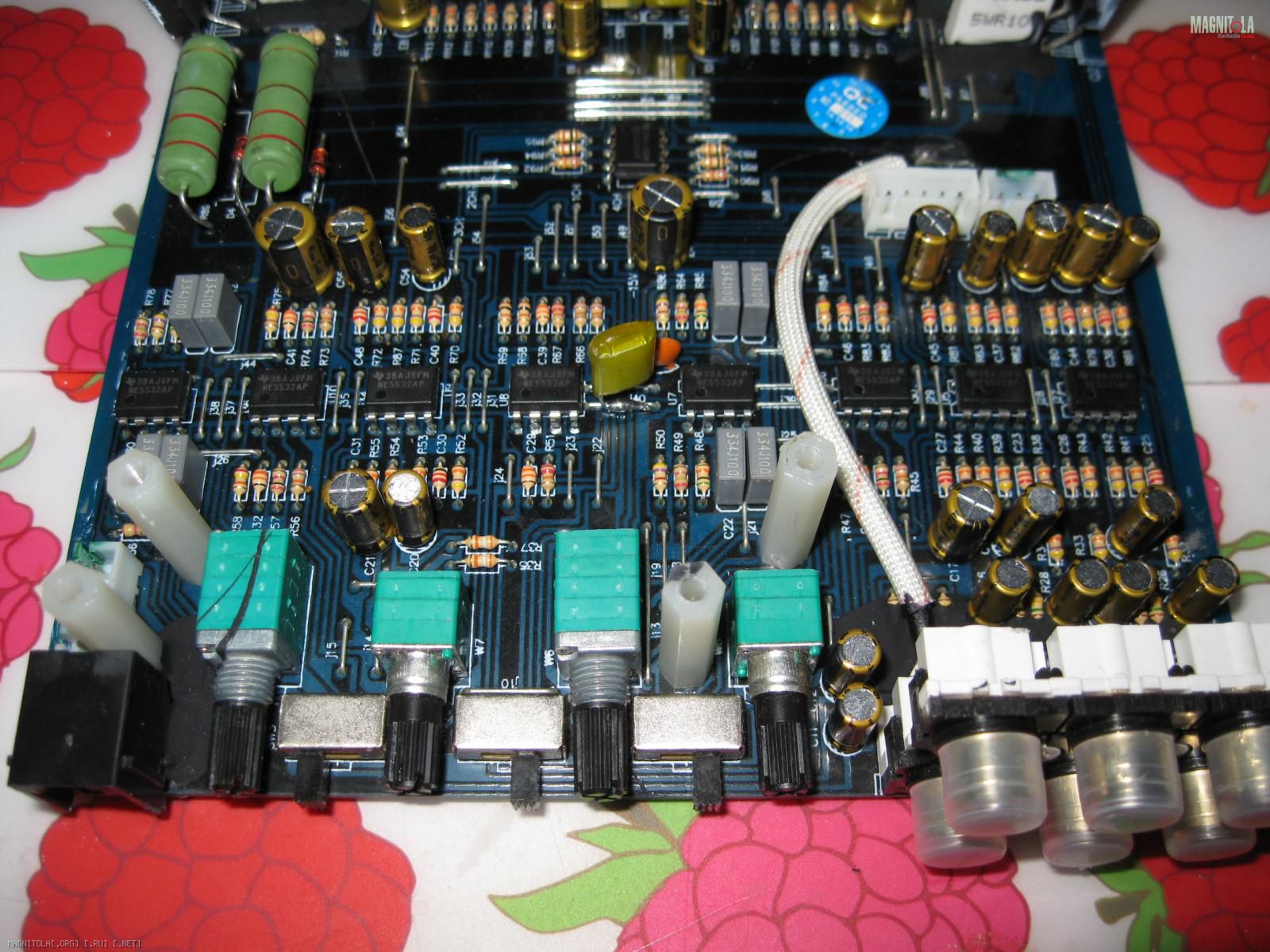

Про замену ОУ я писал, заменил ВСЕ, тупо все на NE5532.
Про замену конденсаторов в тракте сигнала я писал, заменил все тупо на Ничикон серии Файн Голд.

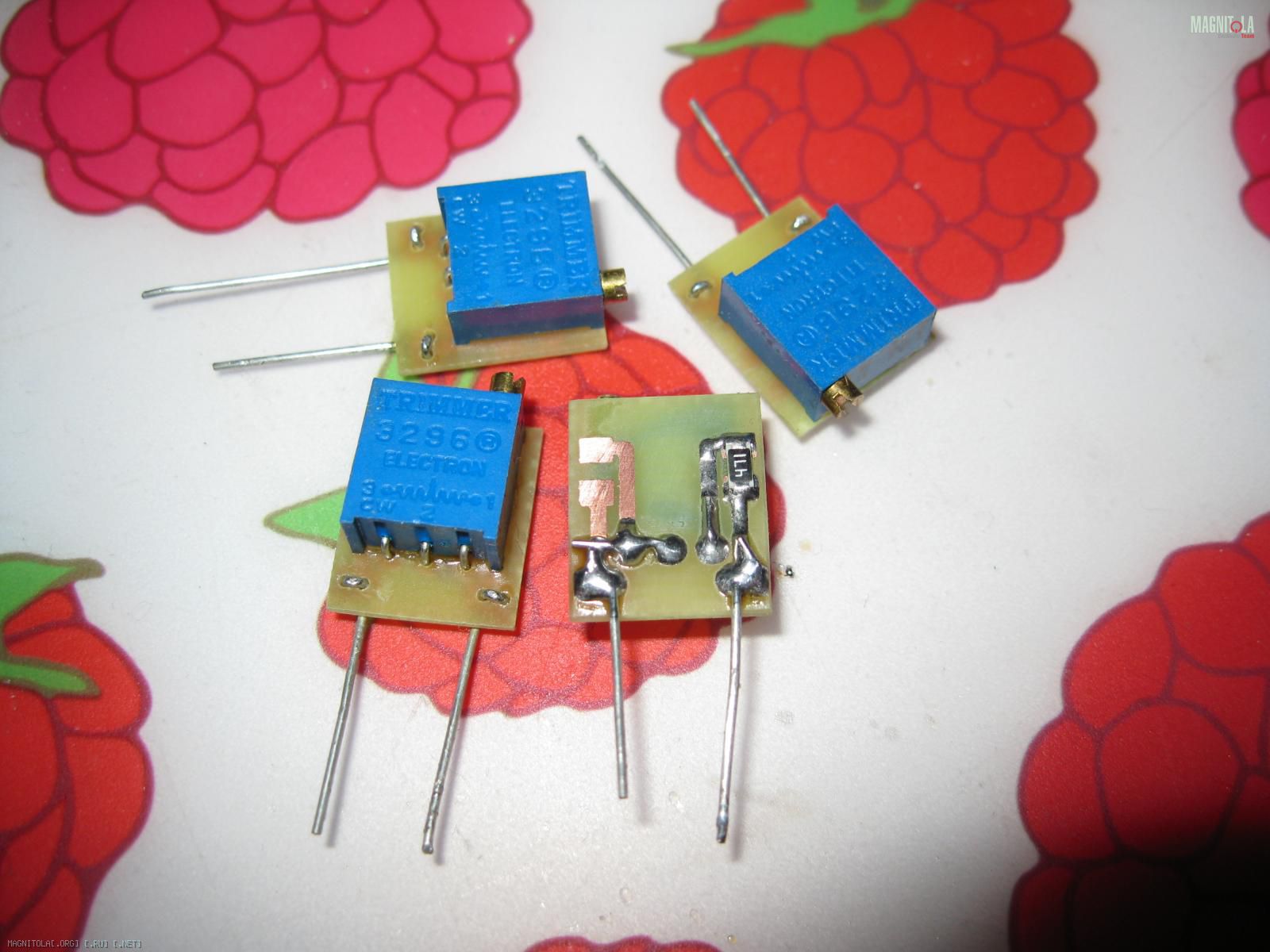

В каскады УМ введена возможность регулировки начального тока покоя вых. каскадов УМ, про это я наверное :) тоже писал .

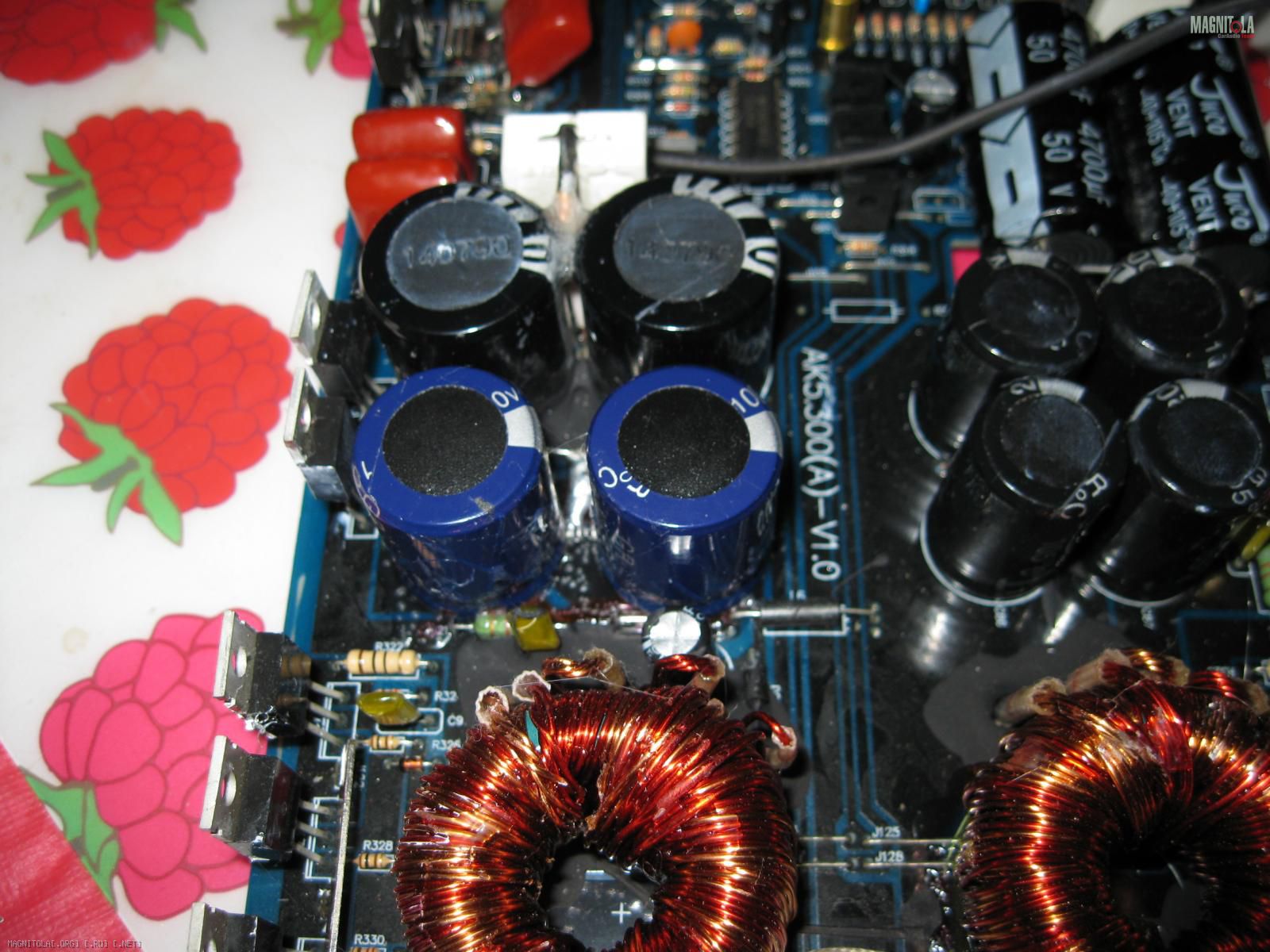

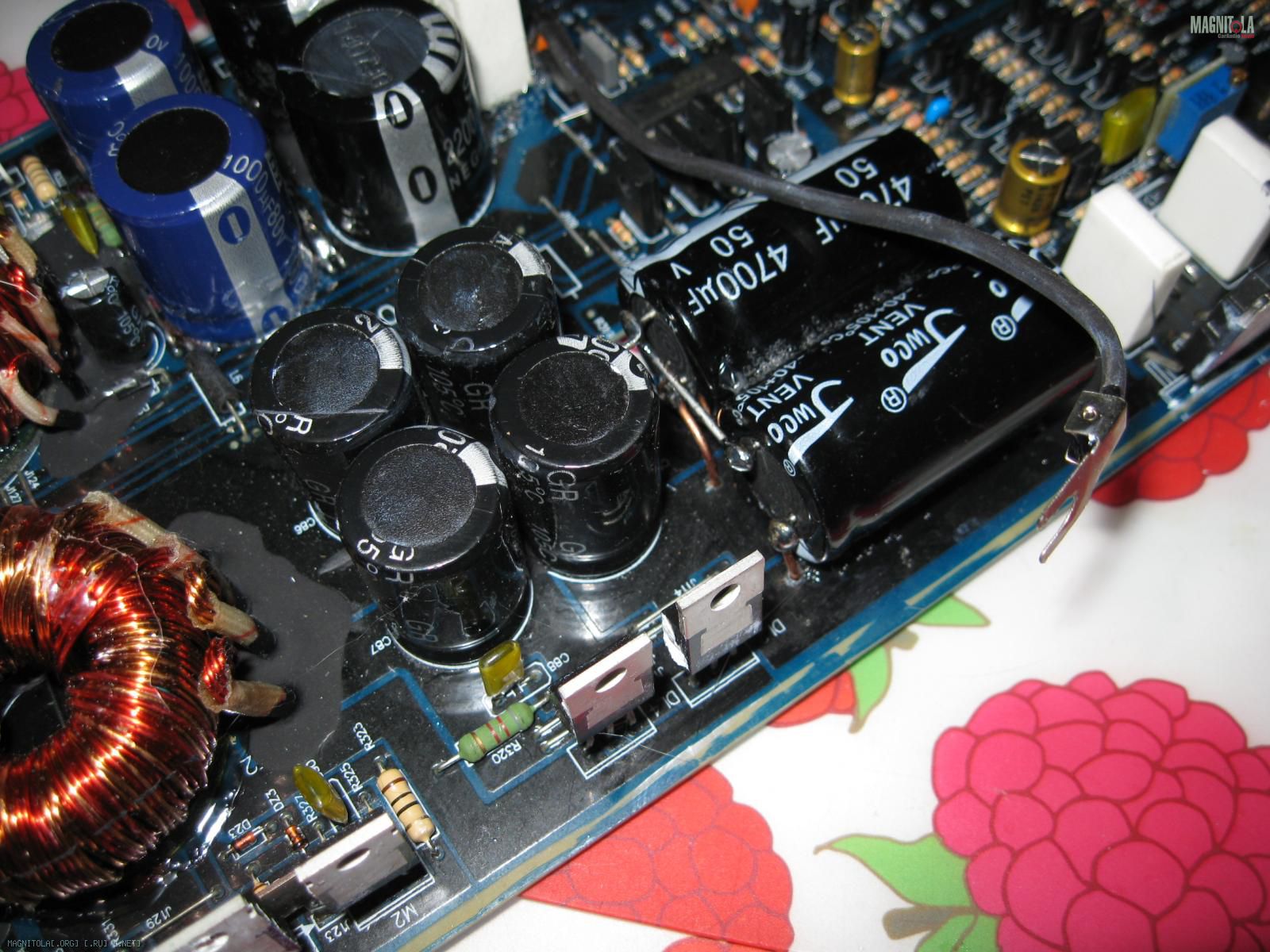

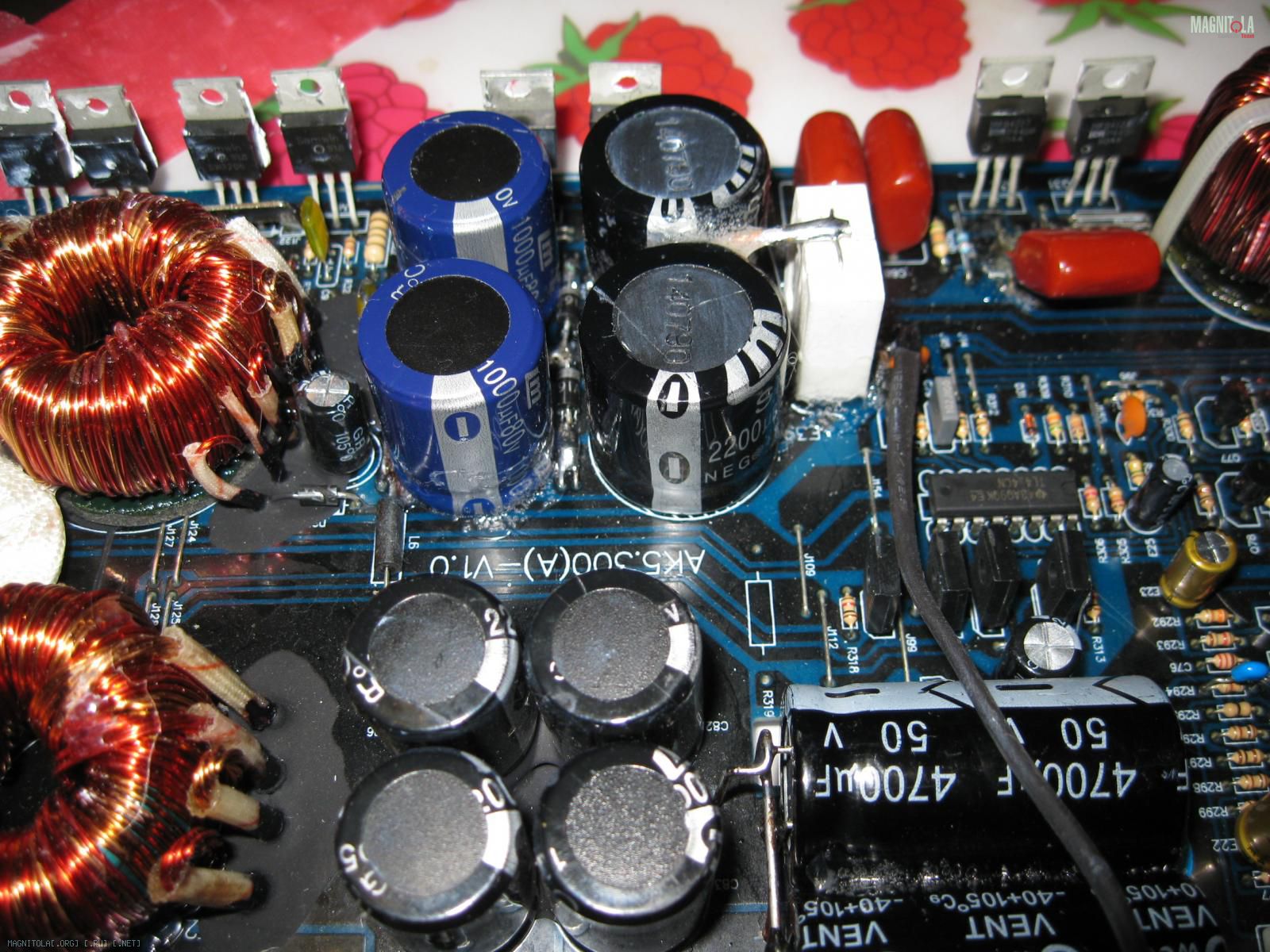

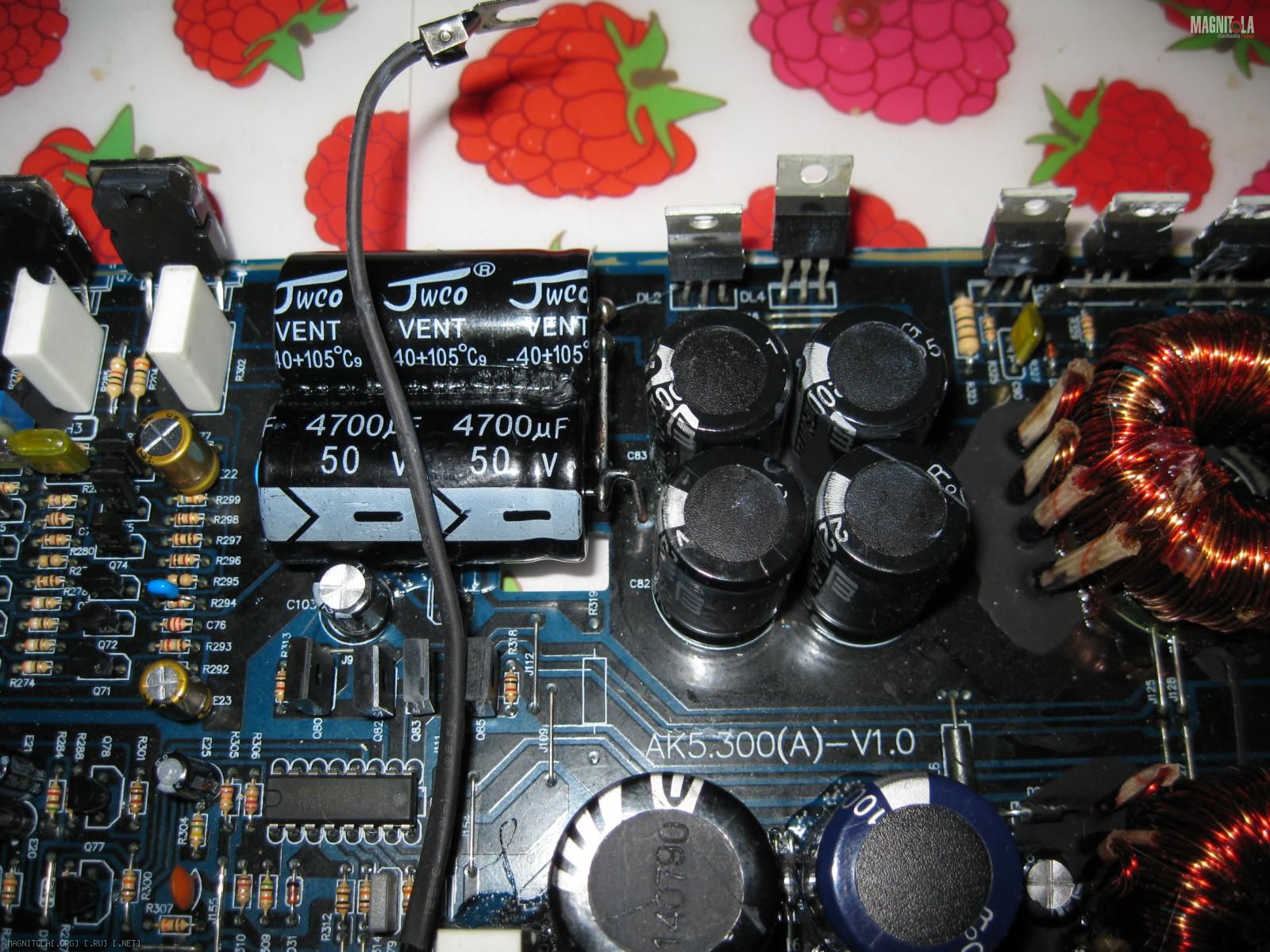

В ПН-е питания каналов 1,2,3,4 во вторичном питании добавлено по 4700 мкф на плечо.
В ПН-е питания сабового канала нагрузочные резисторы вторичного силового питания перенесены в другое место, а на освободившемся месте по сути в штатные места добавлено по 1000 мкф на плечо.
На входе ПН-ов по первичному питанию заменил штатные на два по 10000 мкф.
Ну пока вот как то так........
Прокомментирую, проинформирую чтоб не было почвы для вопросов и домыслов, ноги этой ситуации растут от этой темы :Цитата:
Сообщение от FFZ
http://magnitola.org/diagnostika-i-r...ruchivaet.html
Не планировал заниматься твиком этого девайса, т.к. девайс по идеологии и сегменту/сектору назначения вполне сбалансирован, а в данном сегменте большего желать от девайса желающих мало, как мне думается, поэтому и думаю, что общественно полезным информация о твике девайса не будет.
Но раз уж так всё сложилось, раз уж девайс пришлось разобрать, поэтому и сделан был твик, за одно, за одно с решением вопроса, который возник у человека.
Ну и далее по твику.

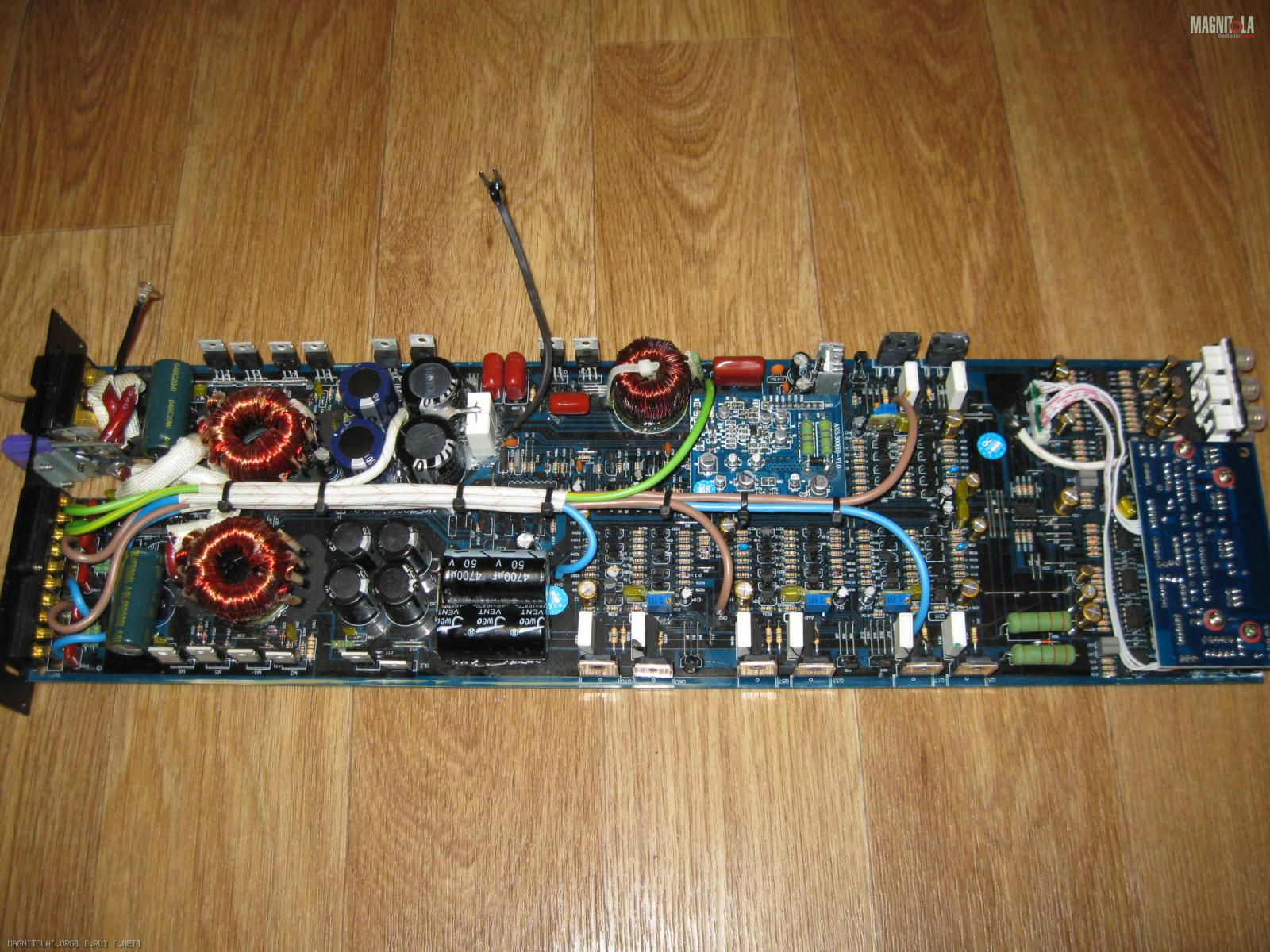

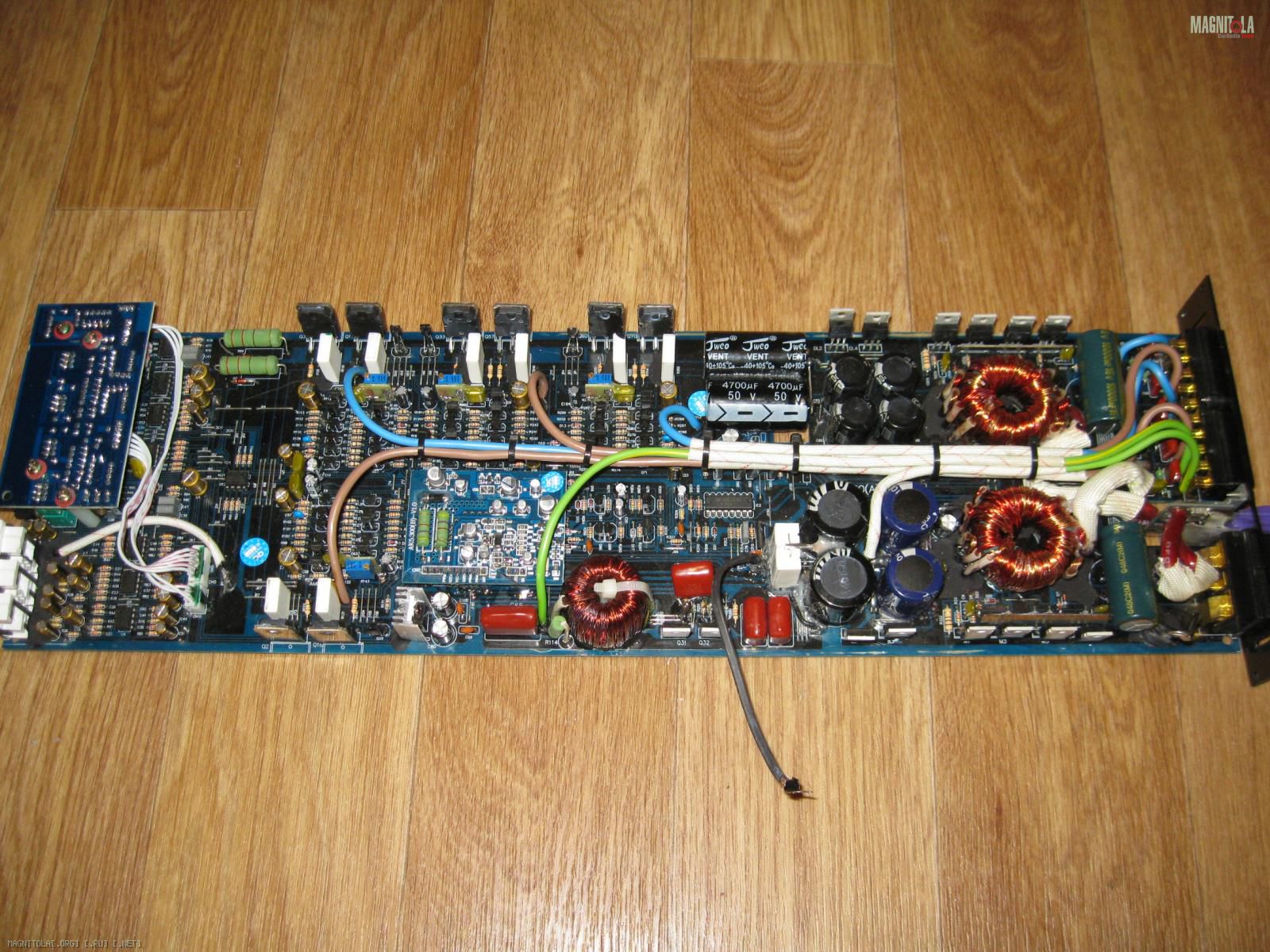

Провода выходов каскадов УМ, перенесены с обратной стороны платы на лицевую и выполнил это честными 2,5 мм. кв. из честной нашей меди, т.е. просто разделывал Гостовский ПВС 2.5х3 и добывал от туда нормальные провода.
Получилось в итоге вот так :
Вложение 870796 Вложение 870798

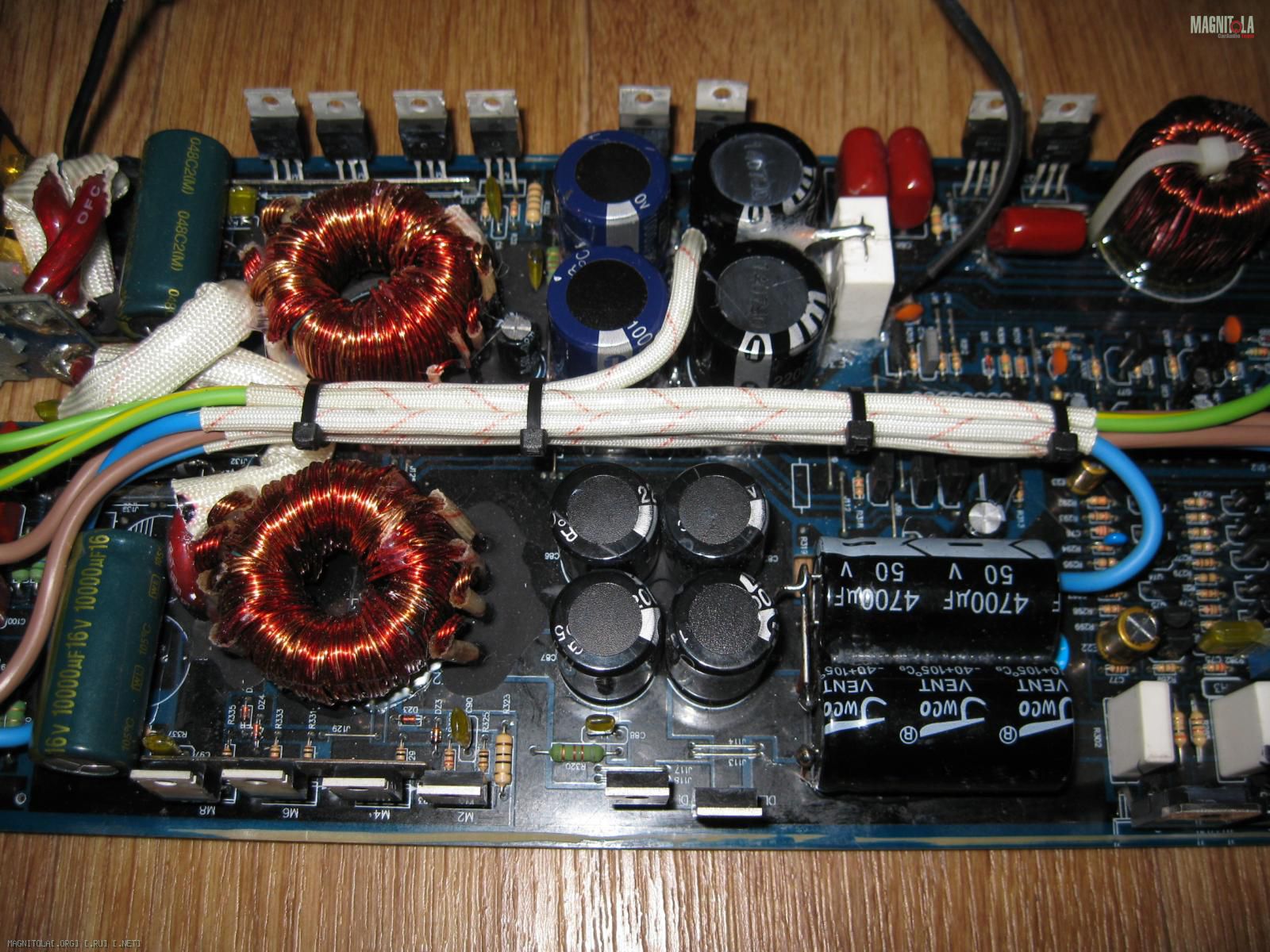

Для дополнительной защиты проводов используем кембрик из стекловолокна, который и применяется в заводском исполнении :
Вложение 870800

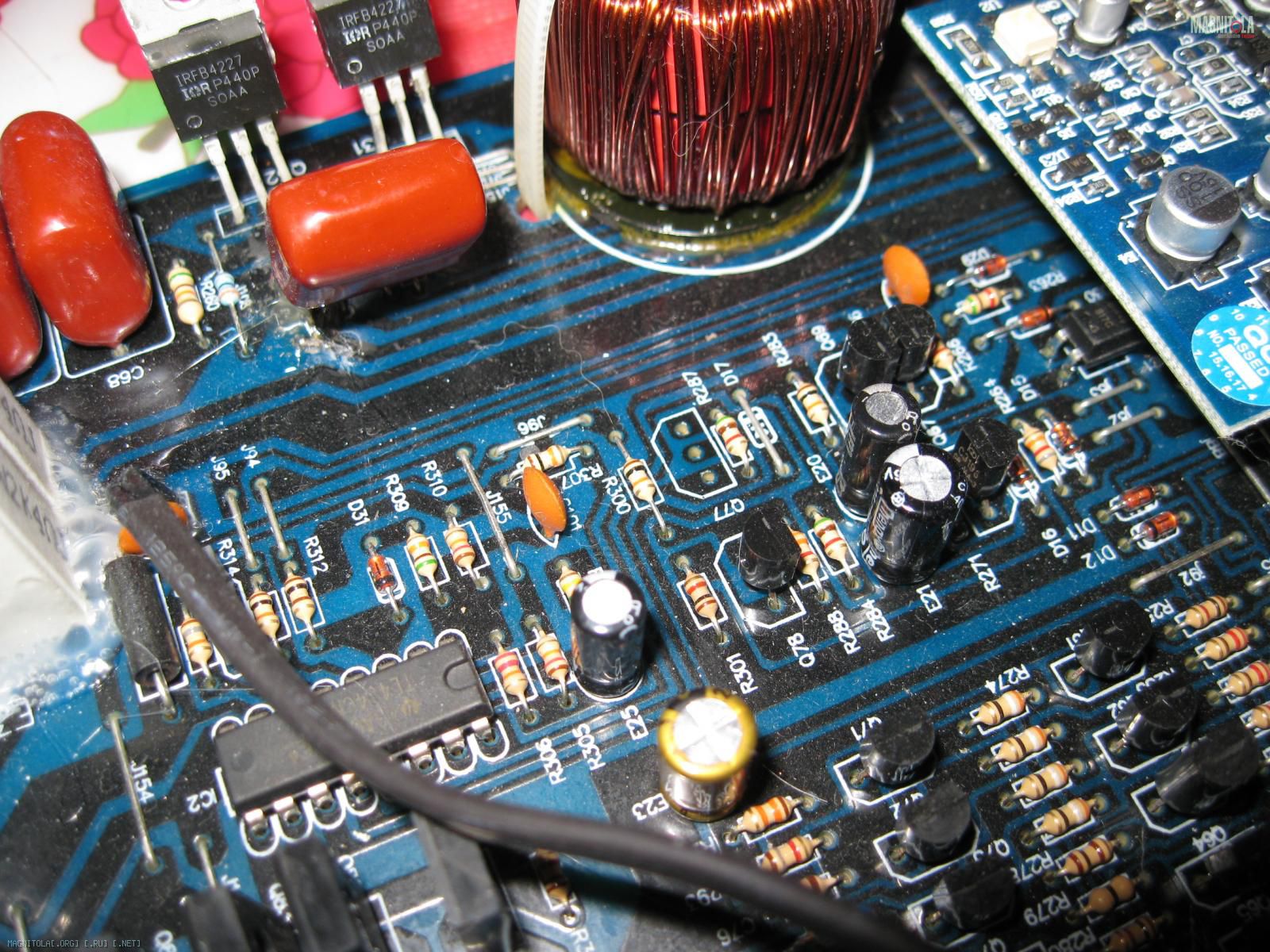

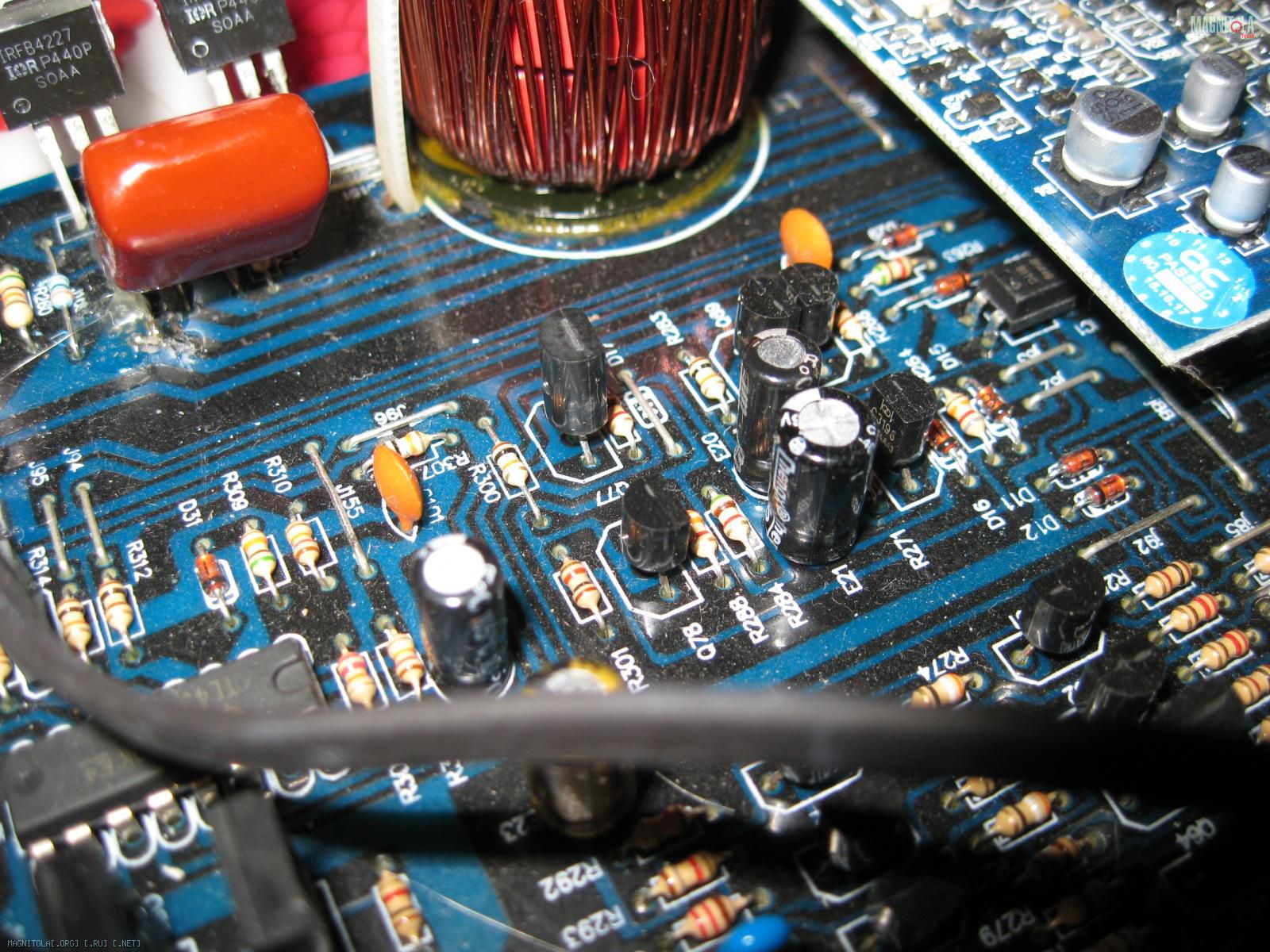

Возможно я и не прав, и заводского решения достаточно, но посчитал всё не лишним усилить этот момент :
Вложение 870802 Вложение 870804 Вложение 870806

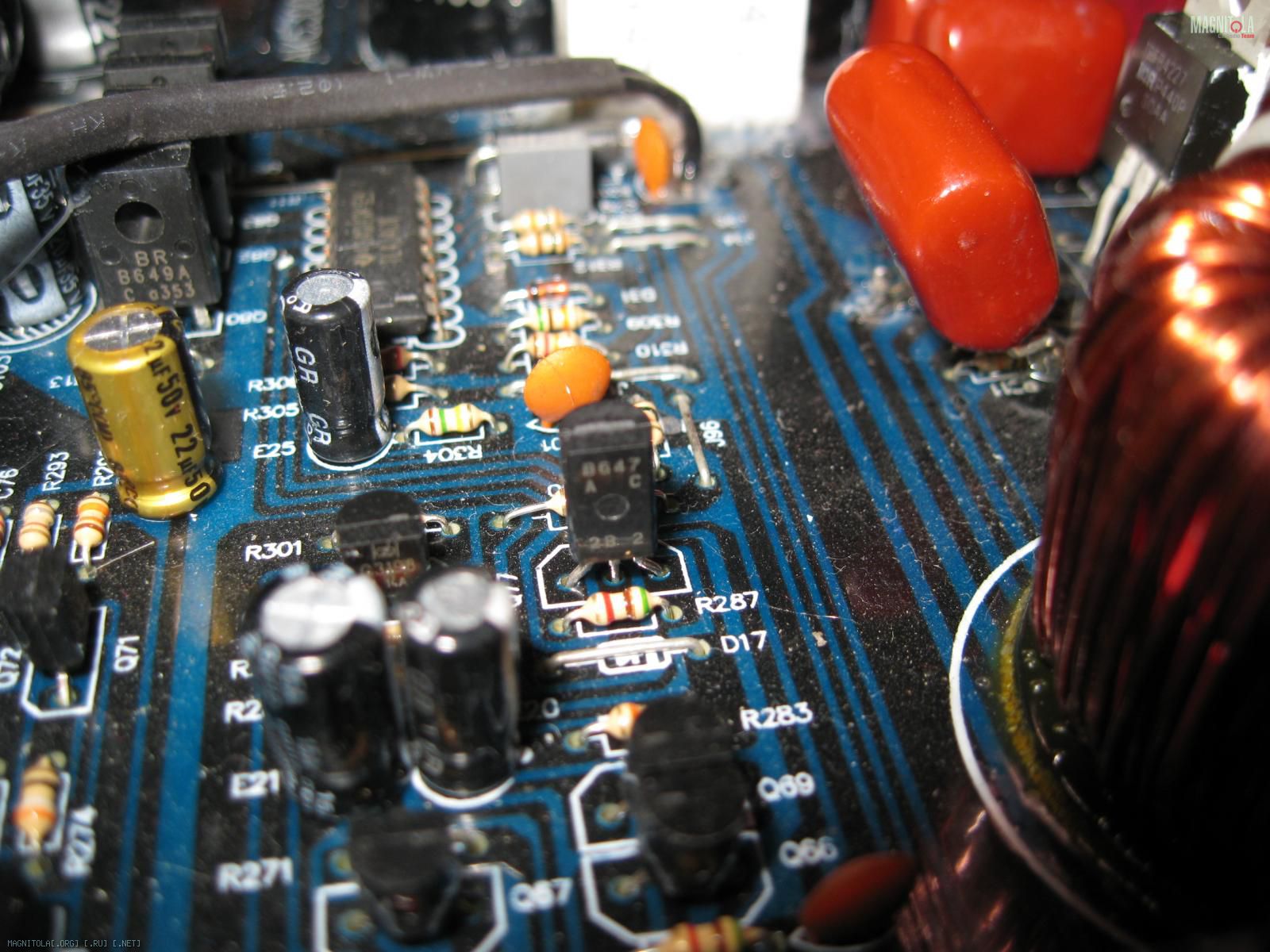

транзистор штатного решения ключа управления ПН-ом заменил на более мощный.
Дядь Федор, чет думаю копнуть это дело самостоятельно.
Вроде кроме подстройки токов, больше никаких серьезных операций, остальное только замены элементов.
Как думаешь, осилю?
Мне сложно однозначно обнадёживать :).Цитата:
Сообщение от orbita21
В принципе, действительно ни чего сложного нет, когда есть описание в картинках, главное быть внимательным и не торопиться как голый в баню ))). Более того тем о подобном твике уже более чем достаточно.
По токам покоя тоже нет ни чего уникального, описано не раз, да и если что, то можно применить многооборотники просто на 3.3 ком, нужно будет только более нежно/аккуратно производить настройку.
Закажи на Маузер конденсаторов, можно и ОУ там же заказать, как получишь это где то месяц обычно.
Так же напомню, что нужен нормальный паяльник/паяльная станция, отсосник ну и нормальный припой.
Вот с паяльной станцией вопрос, но есть у кого взять вроде бы.
