Усилитель полностью я ещё не вскрывал, т.е. детально со схемотехникой деваса я ещё не разбирался, но для меня совершенно очевидно то, что он построенЦитата:
Сообщение от Виталий Ск.
на базе схемотехники пазлов :) т.е. узлов, исходной платформы, т.е. АК серии ну и АКМ как производная.
Посему и характер звучания будет точно таким же как и у АК 4.90 и АКМ 4.70, ну и соответственно почитать по этому поводу можно, это уже есть и этого много, т.е. в темах про эти девайсы.
Так уж сложилось в моих темах про автомобильные усилители, что я всегда показываю ВСЁ.
Выдалось сегодня с утра свободное время, т.к. хоть и выходной день, но организму не прикажешь, привык он уже за столько лет пробуждаться рано.
Ну и пока все домашние спят, на "моём рабочем" месте свободно, ни кого не нужно ганять ))), в общем, смотрю есть возможность и желание, достал из коробки девайс, принёс на стол и соответственно могу продолжить тему.

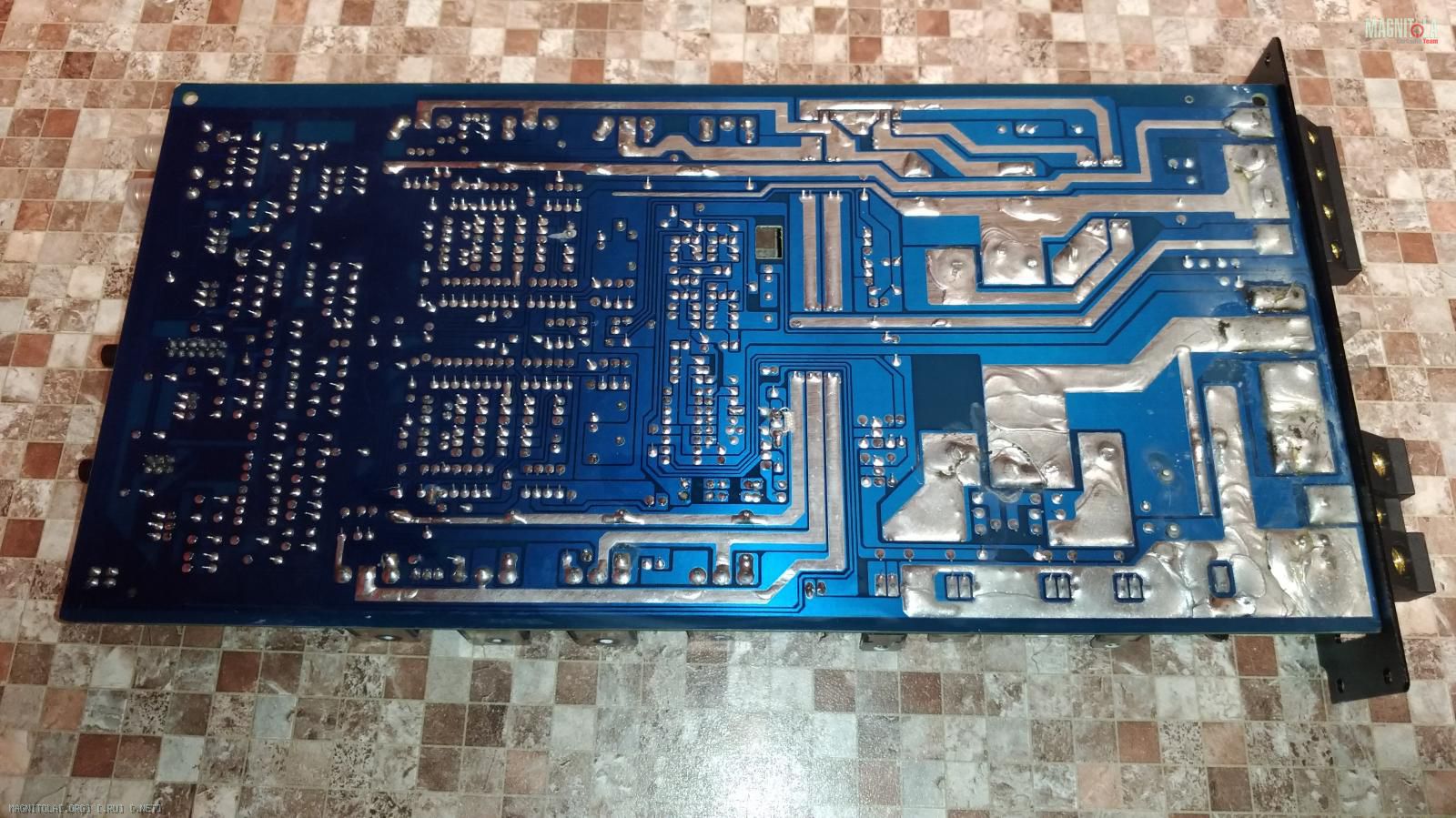

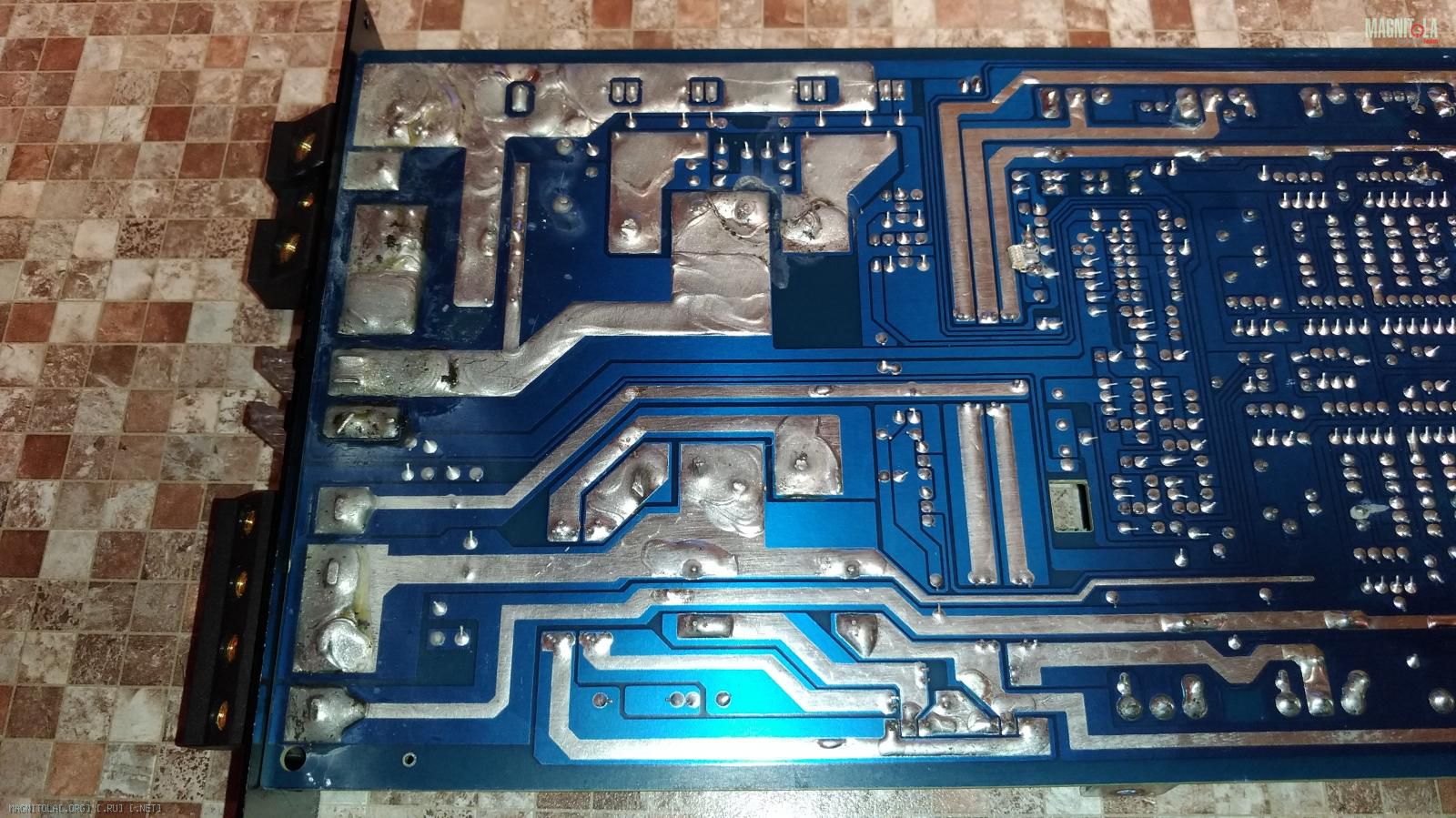

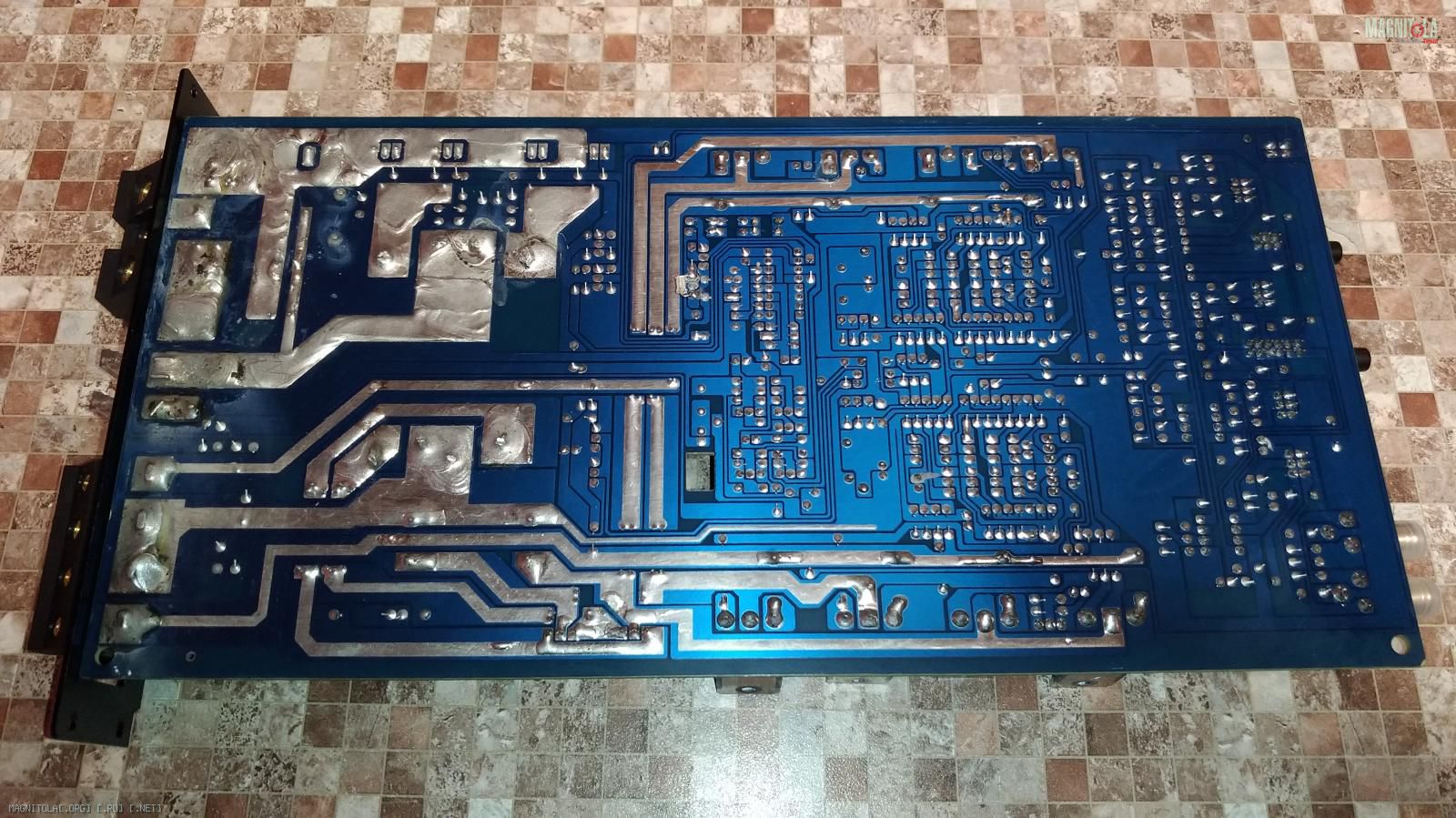

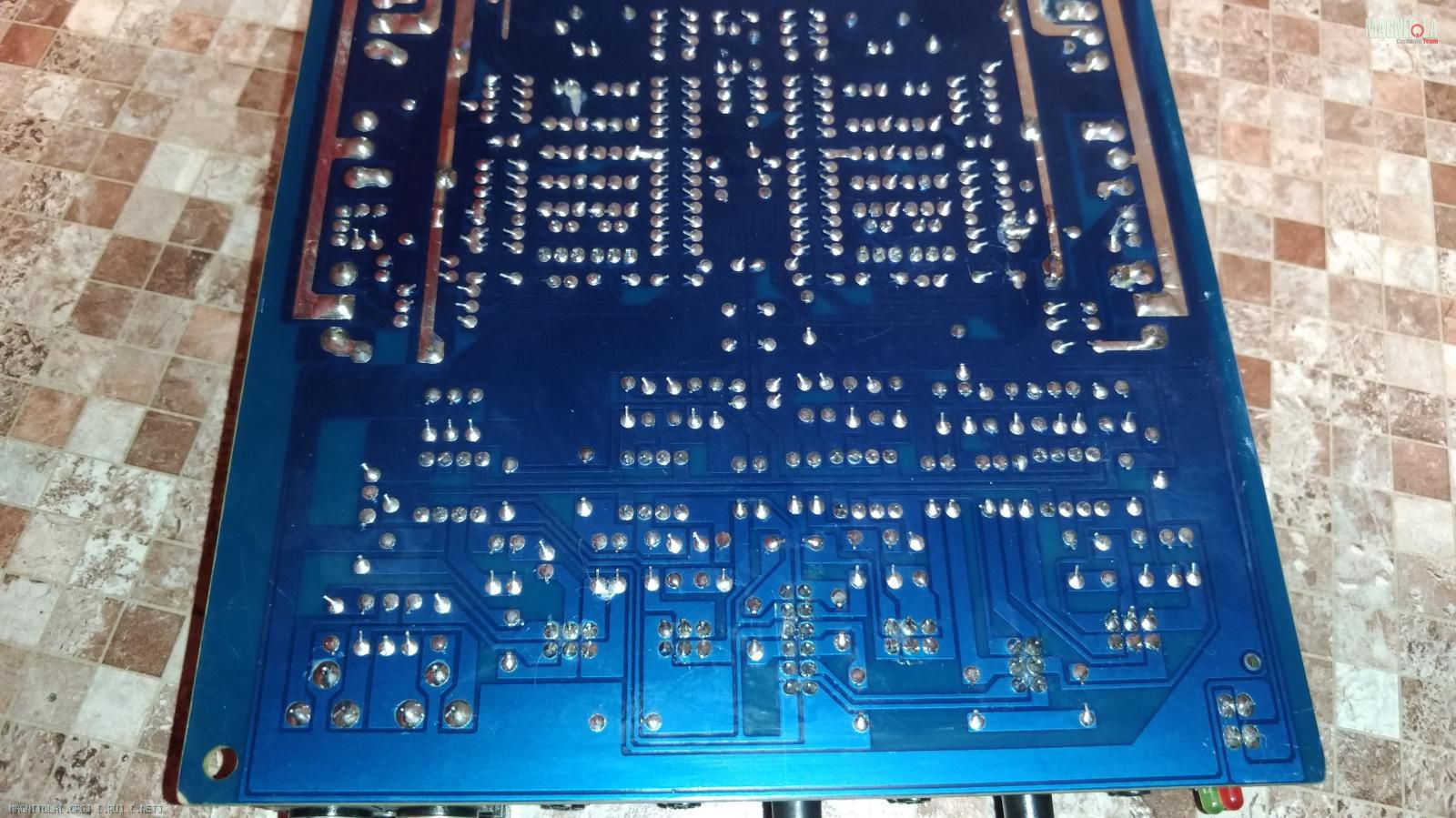

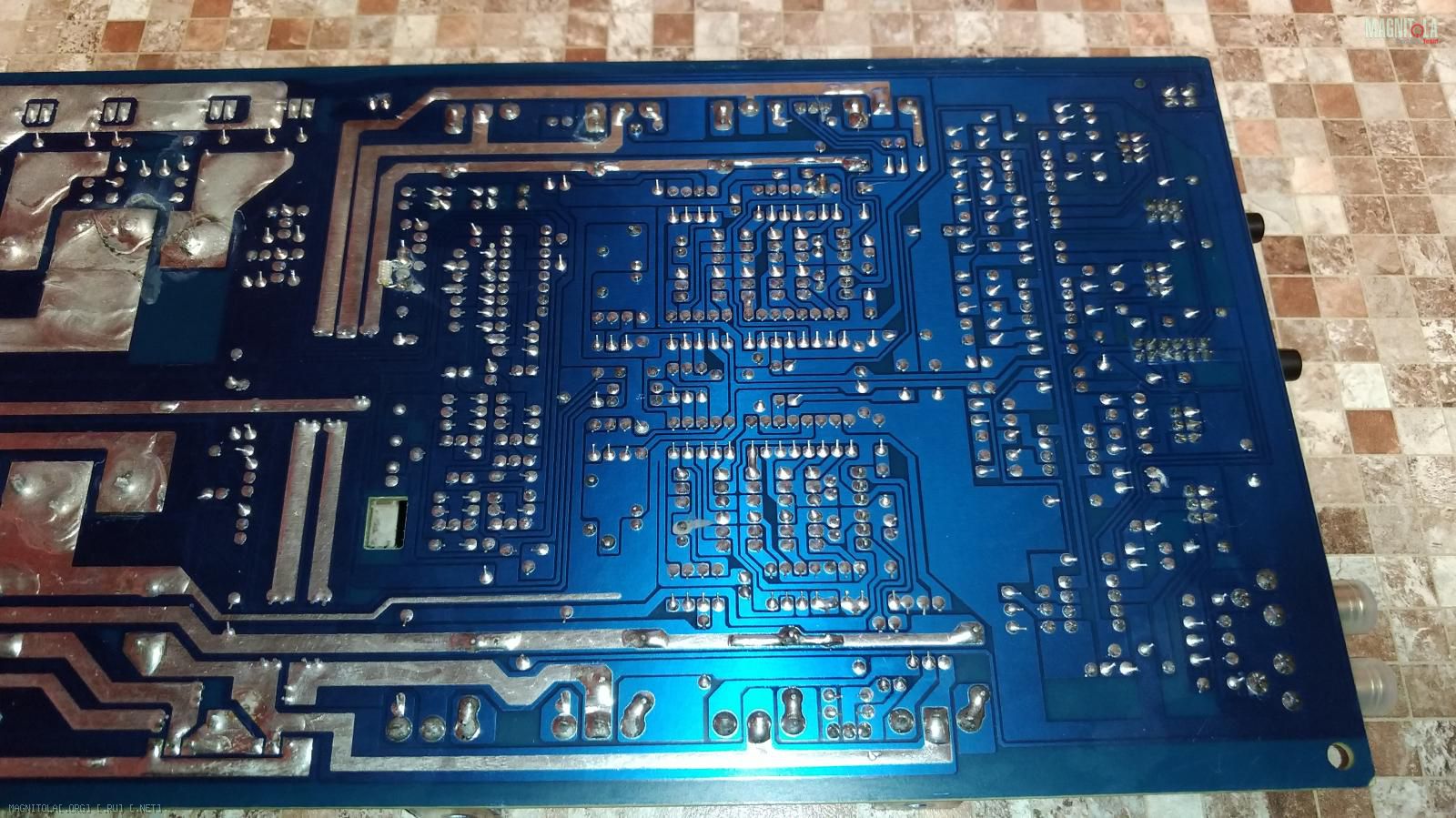

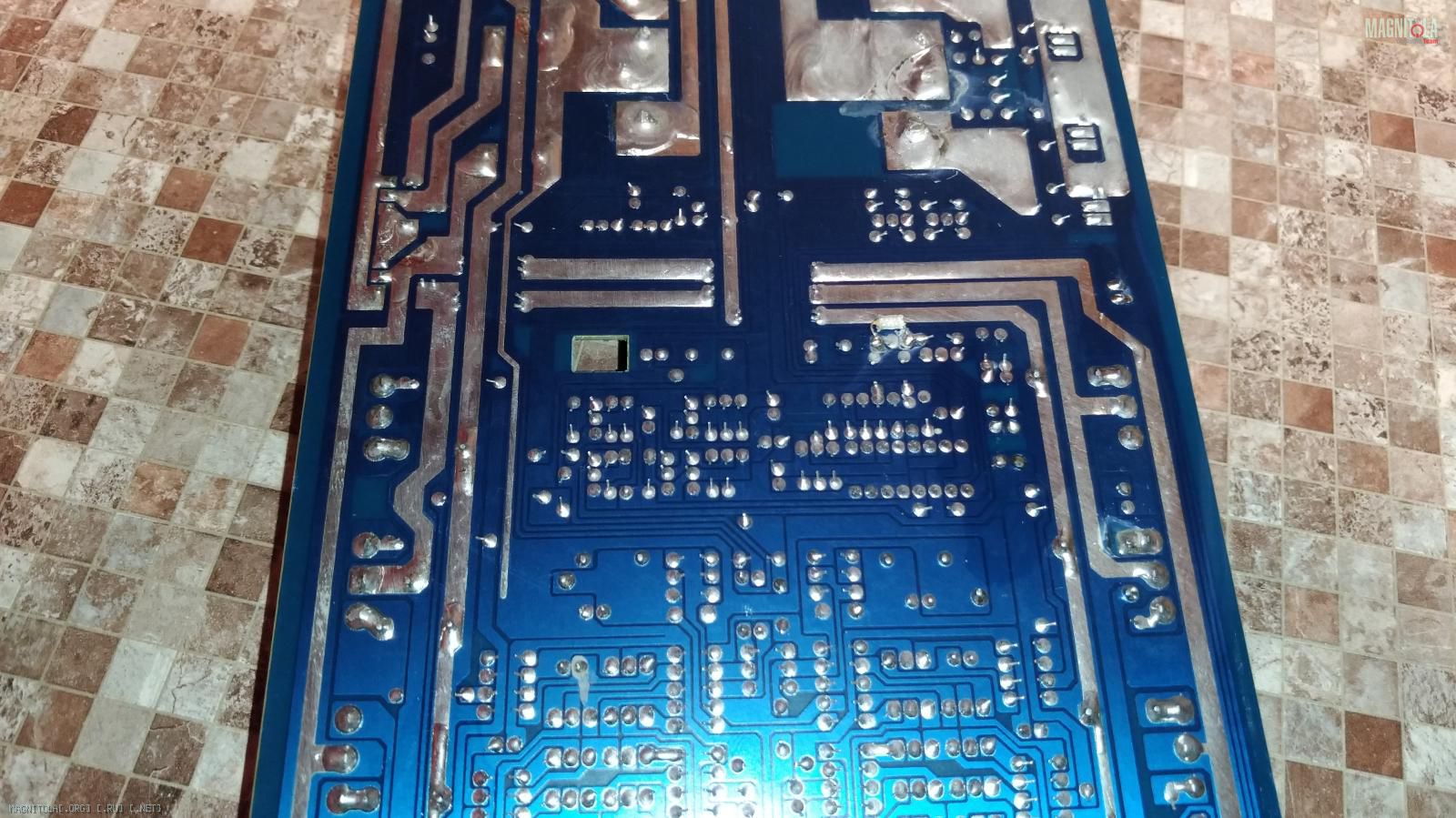

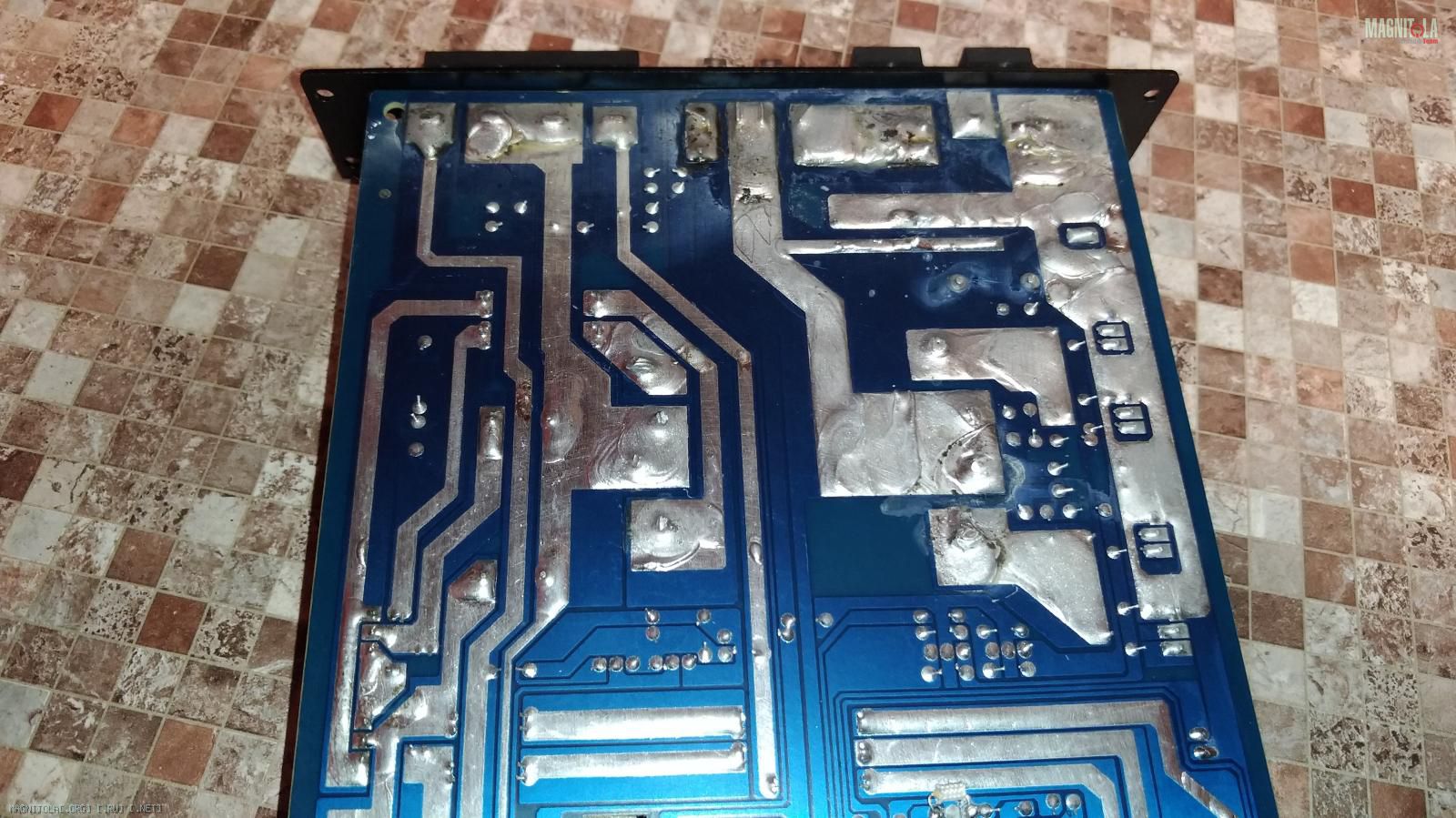

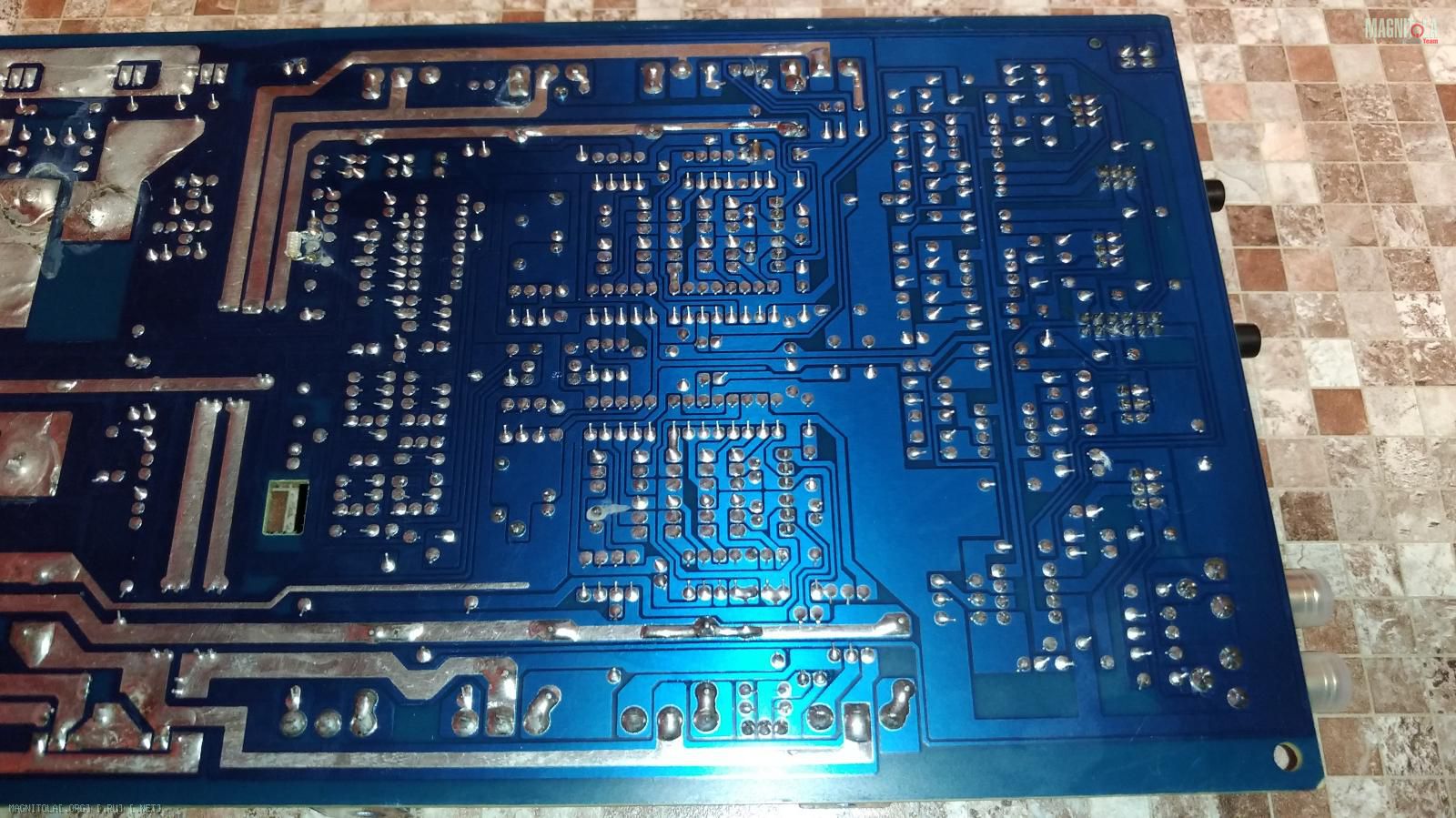

Тема не была бы полной если бы не было показана обратная сторона платы.
Т.ч. вот виды с разных ракурсов печатной платы девайса :
Вложение 1160868 Вложение 1160870 Вложение 1160860 Вложение 1160866
Вложение 1160856 Вложение 1160858 Вложение 1160862 Вложение 1160864
Как видно на всех фото и в этом малыше как и остальных его собратьях по серии всё собрано по человечески.
Плата в достаточном состоянии отмытости от флюса при пайке элементов, пайки без очевидных признаков экономии, т.е. полноценные точки пайки по кол-ву припоя на точках пайки, точки пайки ровные и блестящие, т.е. припой и флюс применялись нормальные и температурные процессы пайки были соблюдены.
По вопросу схемотехники.
Да, всё так, как я ранее и предполагал, базовая схемотехника АКМ 2.120 полностью совпадает с базовыми схемотехниками и АКМ 4.70, и АК 4.90, и аналоговыми каналами АК 5.300.
Т.е. Урал не изобретая велосипед :), как поступают все бренды, скомпоновал АКМ 2.120 из готовых и проверенных временем пазлов, узлов/частей схем, составляющих усилитель.
АКМ 2.120 обладает полным пакетом систем защит, т.е. и по току выходных каскадов УМ, и по наличию постоянного потенциала на выходах каскадов УМ, и общей тепловой защиты девайса от перегрева.
Т.е. и по этим вопросам тут всё хорошо!
Итого, суммарно АКМ 2.120 мне понравился по массе вопросов, кои можно выдвигать к автомобильным усилителям АВ класса.
И характер звучания, и мощностной потенциал, и компактность, и насыщенный функционал, и качество изготовления в пределах критериев применённых технологий, и применённые комплектующие, и цена, в общем всё, очень гармонично совмещено Уралом в этом их продукте.
Молодцы!
Думаю, надеюсь что и АКМ 2.120 понравится многим и станет популярным в народе, как многие продукты Урал.
Удачи Вам Ураловцы!
Всем хороших и гармоничных инсталов!
Здоровья Всем!!!
ПОСЛЕСЛОВИЕ...
Практически всегда, либо непосредственно в теме, в лоб или намёками, в личке после начала и развития темы обзора про какой либо усилитель, возникают ко мне вопросы о твике девайса...
Практически все усилители, которые попадают мне в руки и я делаю их обзоры, так или иначе принадлежат к категории бюджетных и около бюджетных дивизионов.
Темы этих усилителей я наполняю информацией о твике для того, чтоб кому-то это помогло самостоятельно поднять уровень качества и принесло пользу.
Достаточно часто, как только я начинаю описывать в темах обзора усилителя его твик, то девайс уже кто-то, а порой и не один сразу, уже хочет забрать его в твике, когда он будет готов...
Но когда я делаю твик усилителя, а потом выкладываю в продажу, то тут ситуация возникает достаточно алогичная в векторе, что что не тема про подбор усилителя, то все хотят девайсы по качественнее, а девайсы в твике висят в продаже порой месяцами...
В общем за чем я это делаю, я уже написал.
ТВИК.
1.

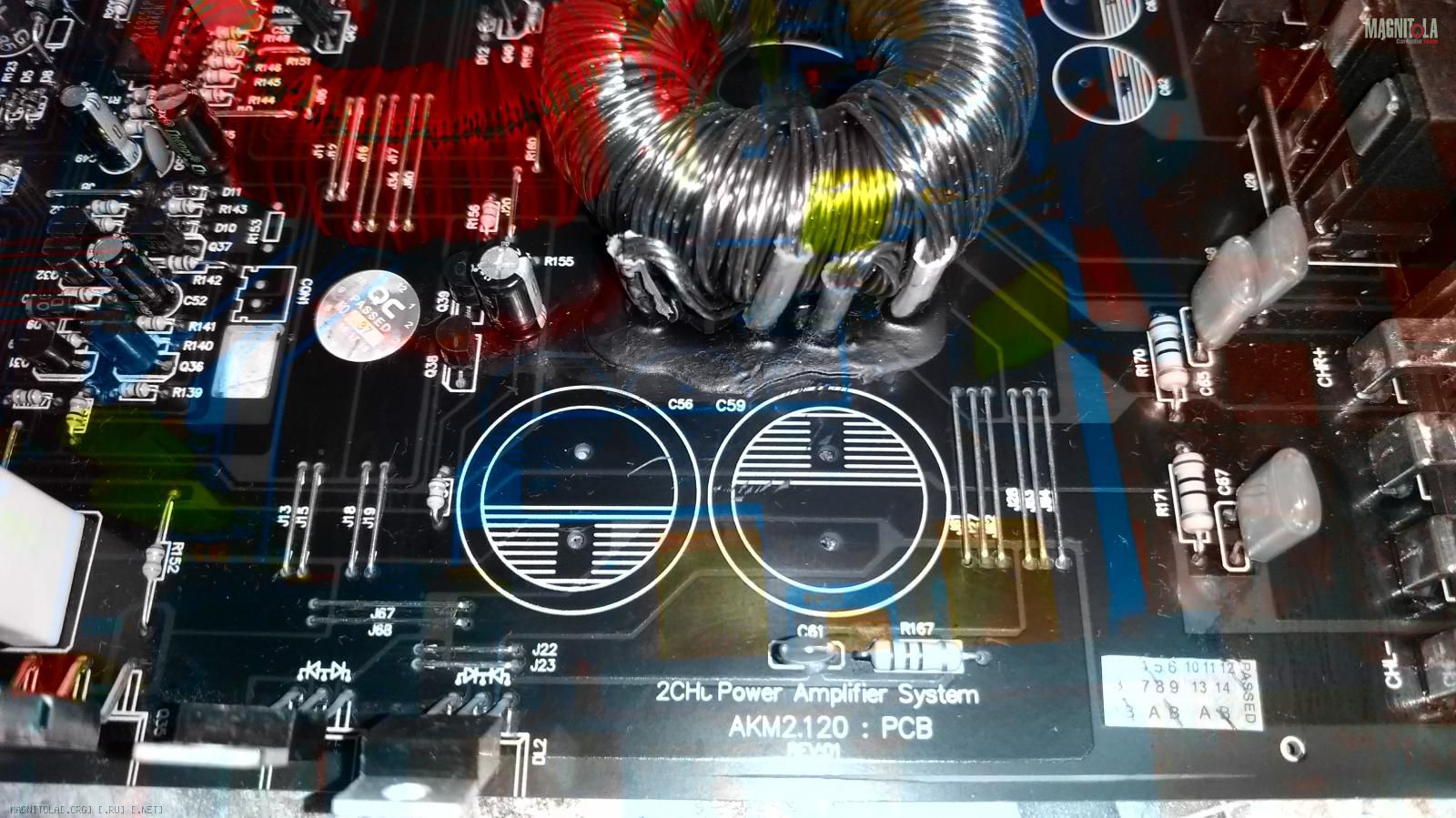

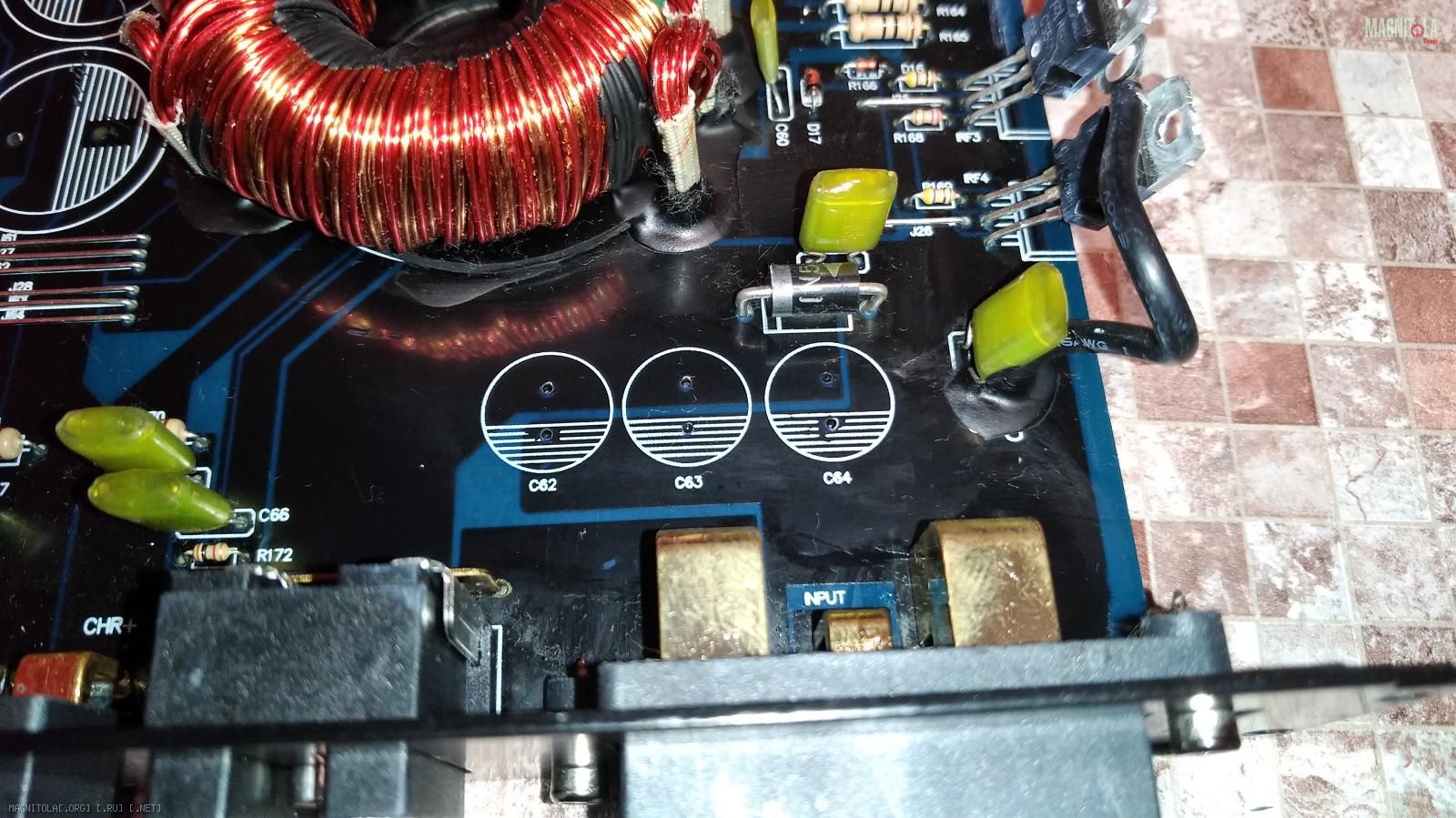

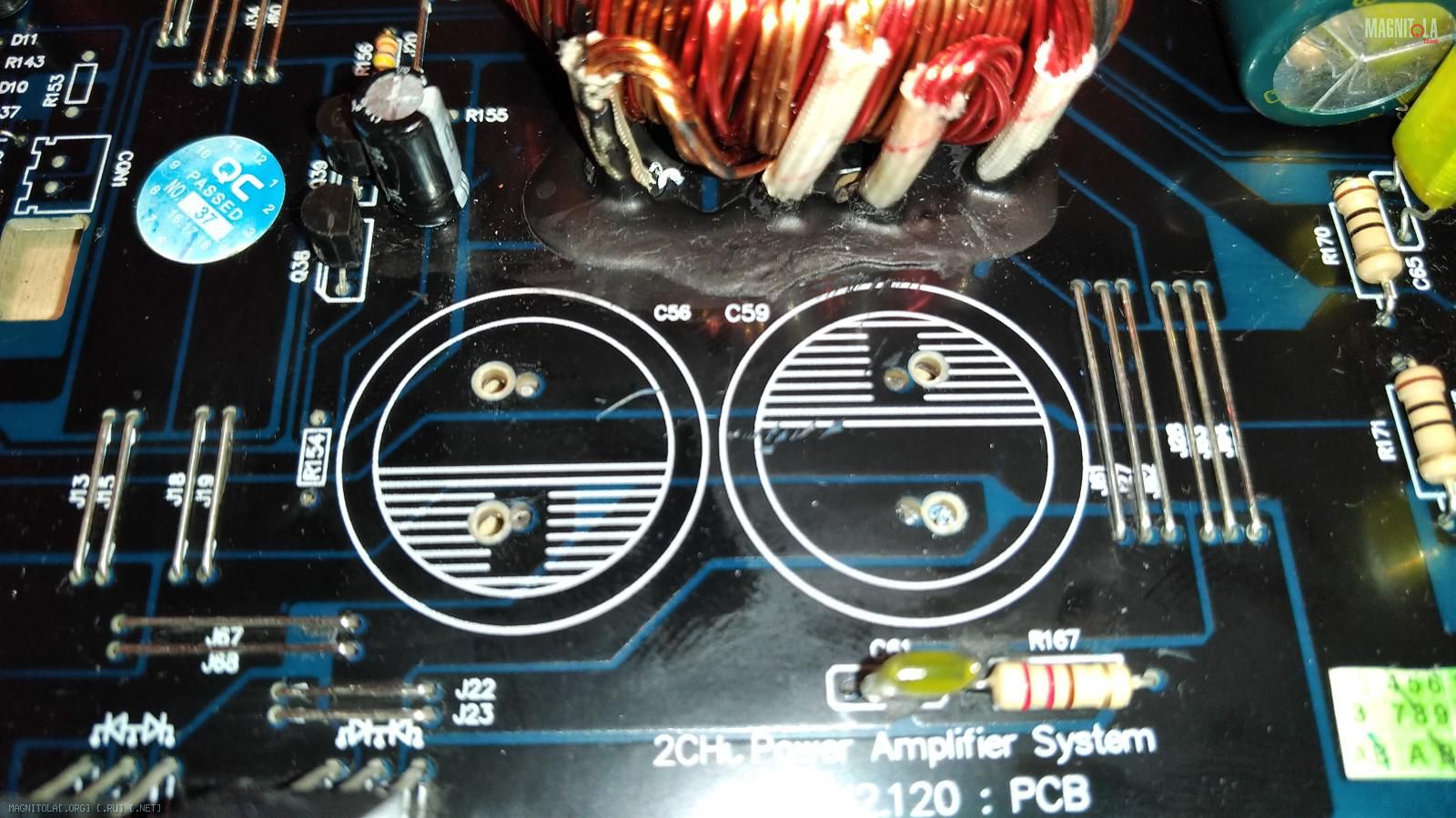

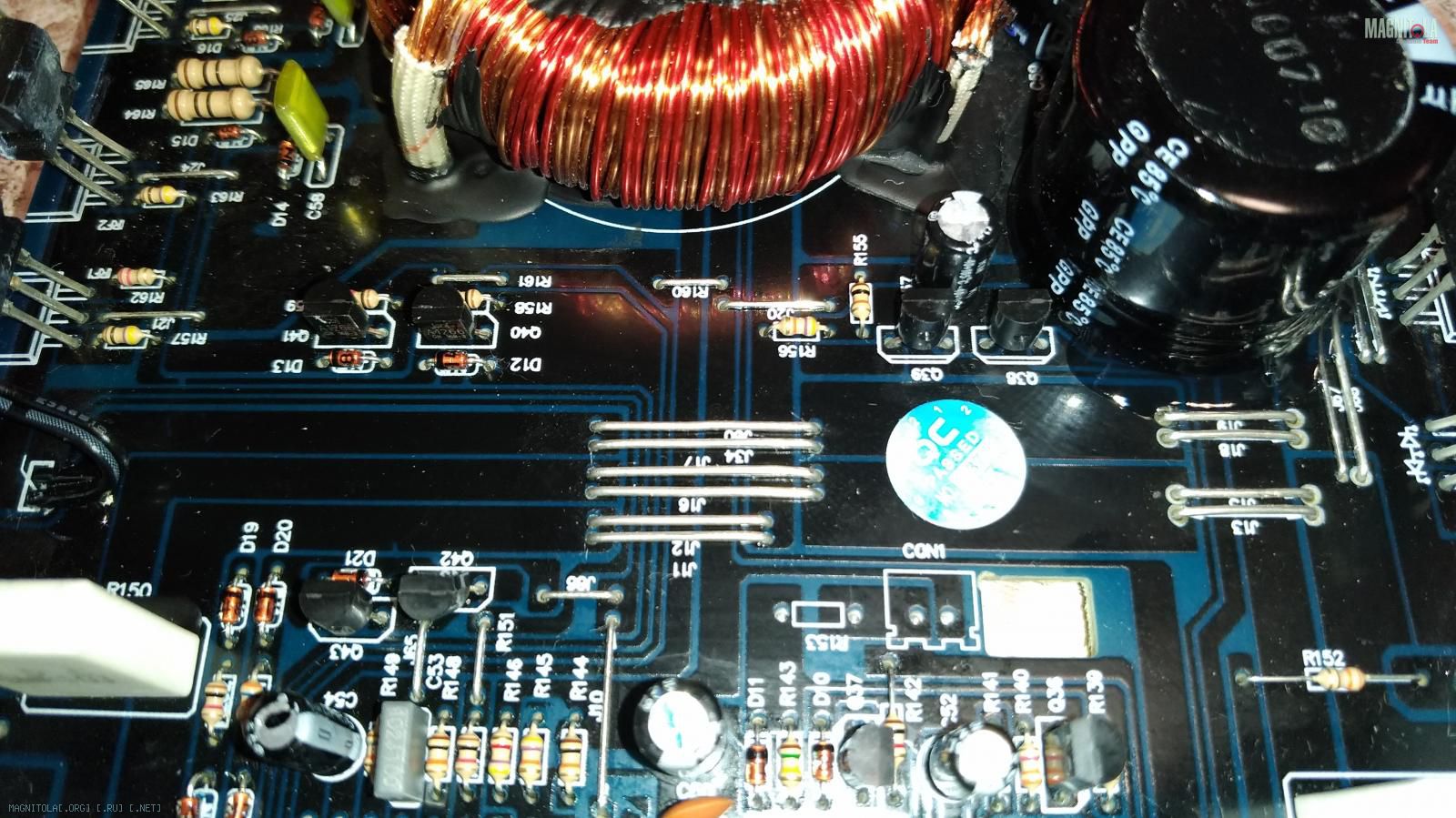

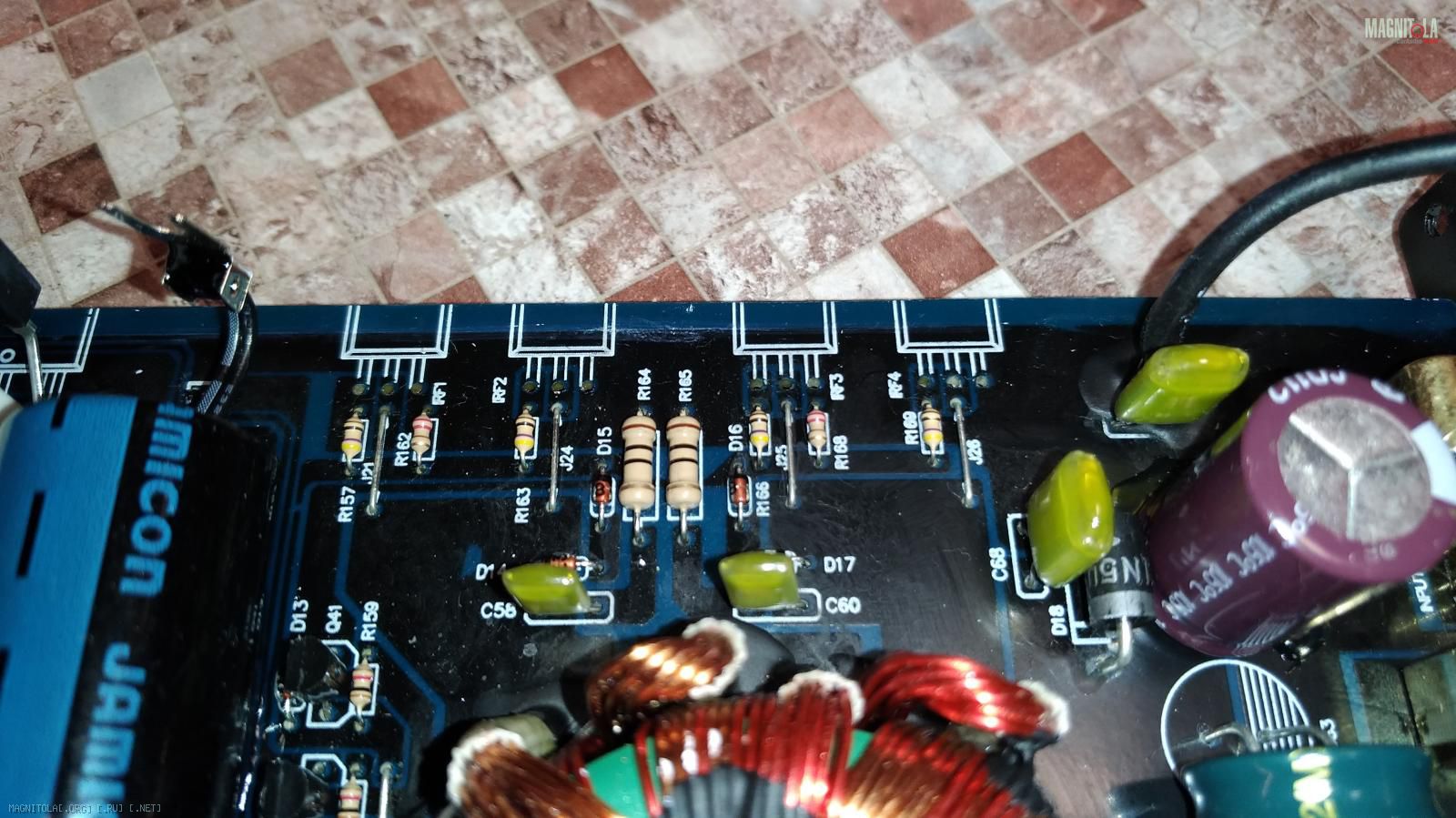

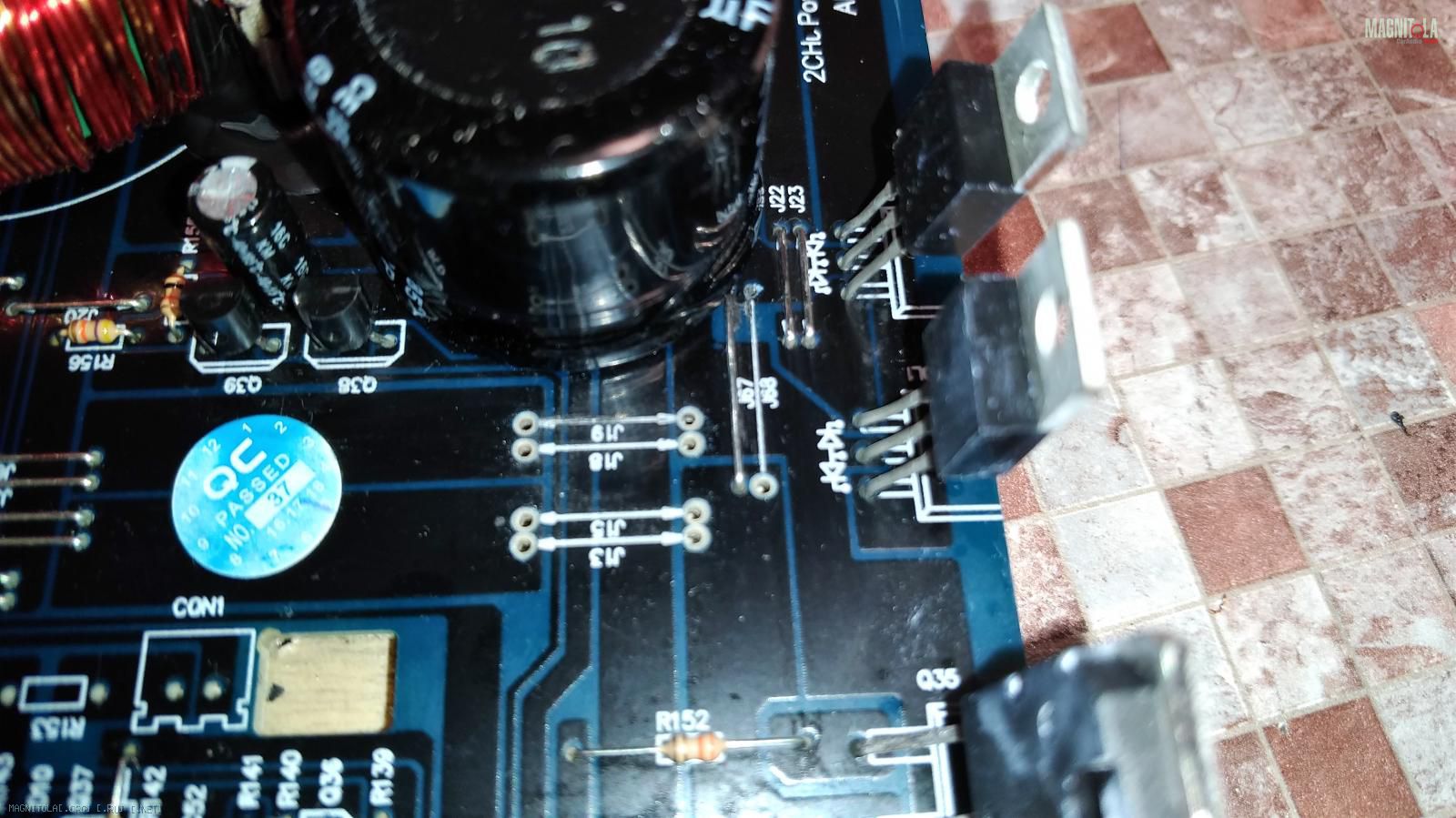

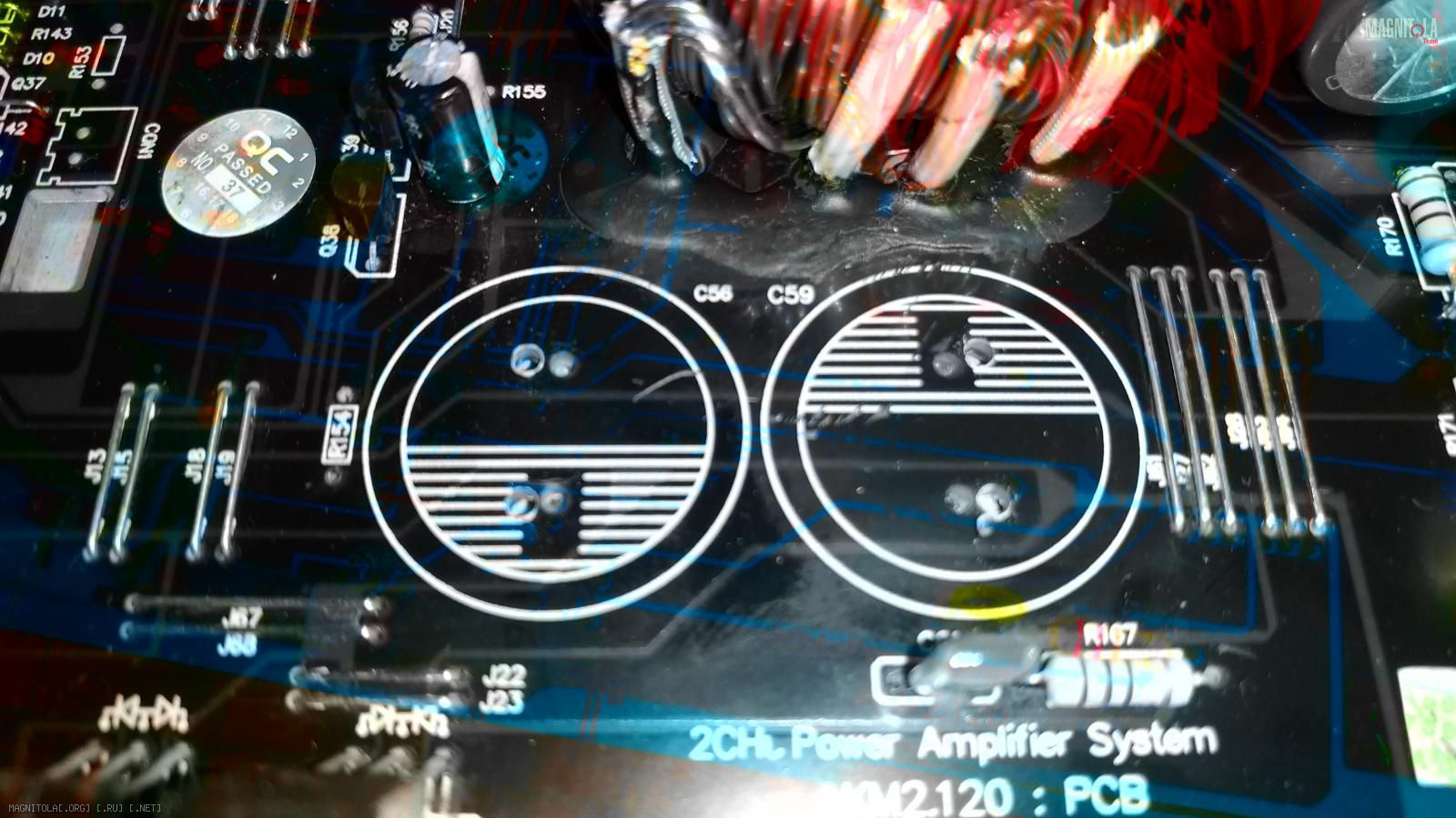

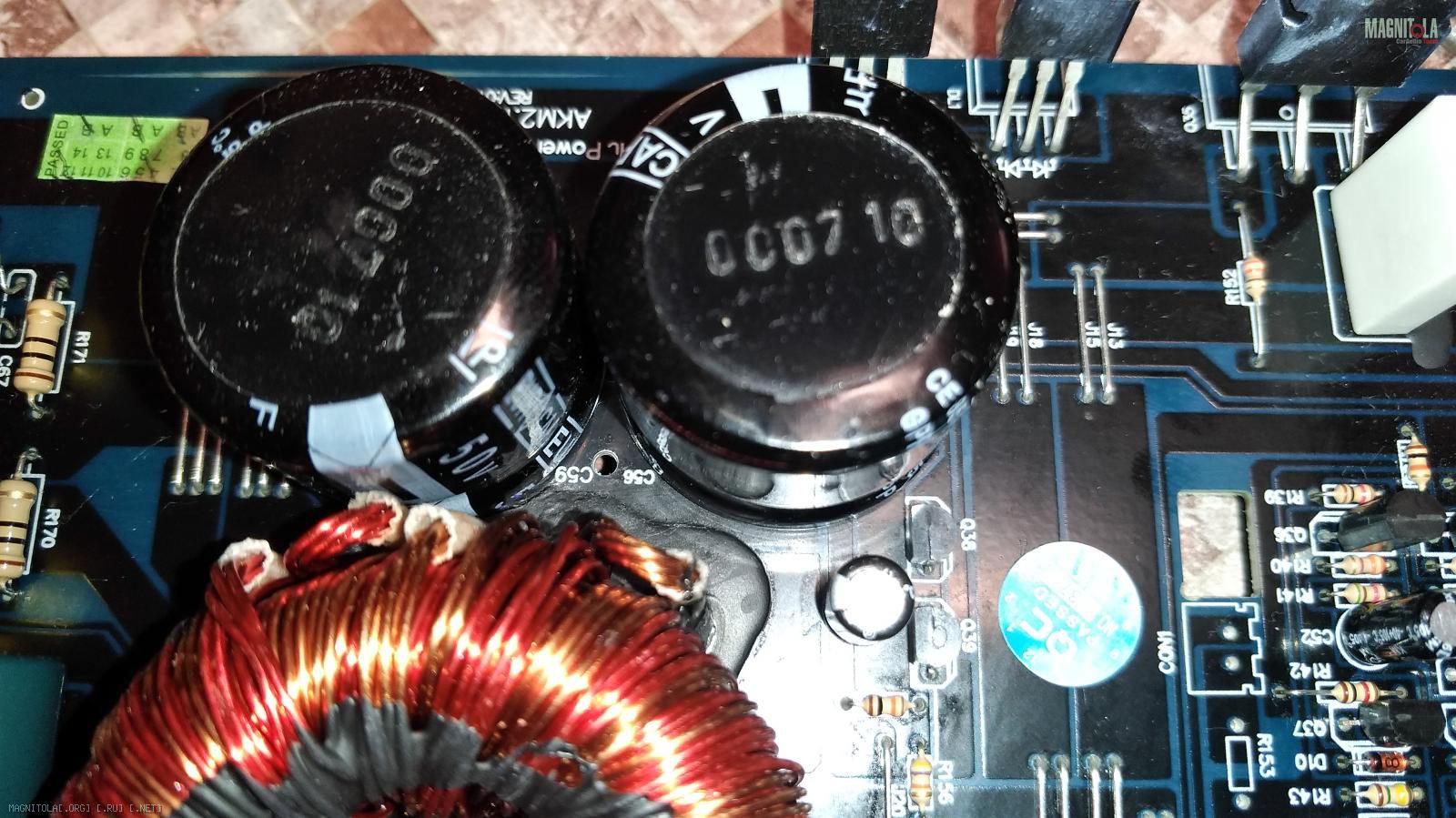

Как всегда, т.е. как и положено, твик начинается с системы организации внутреннего силового питания.

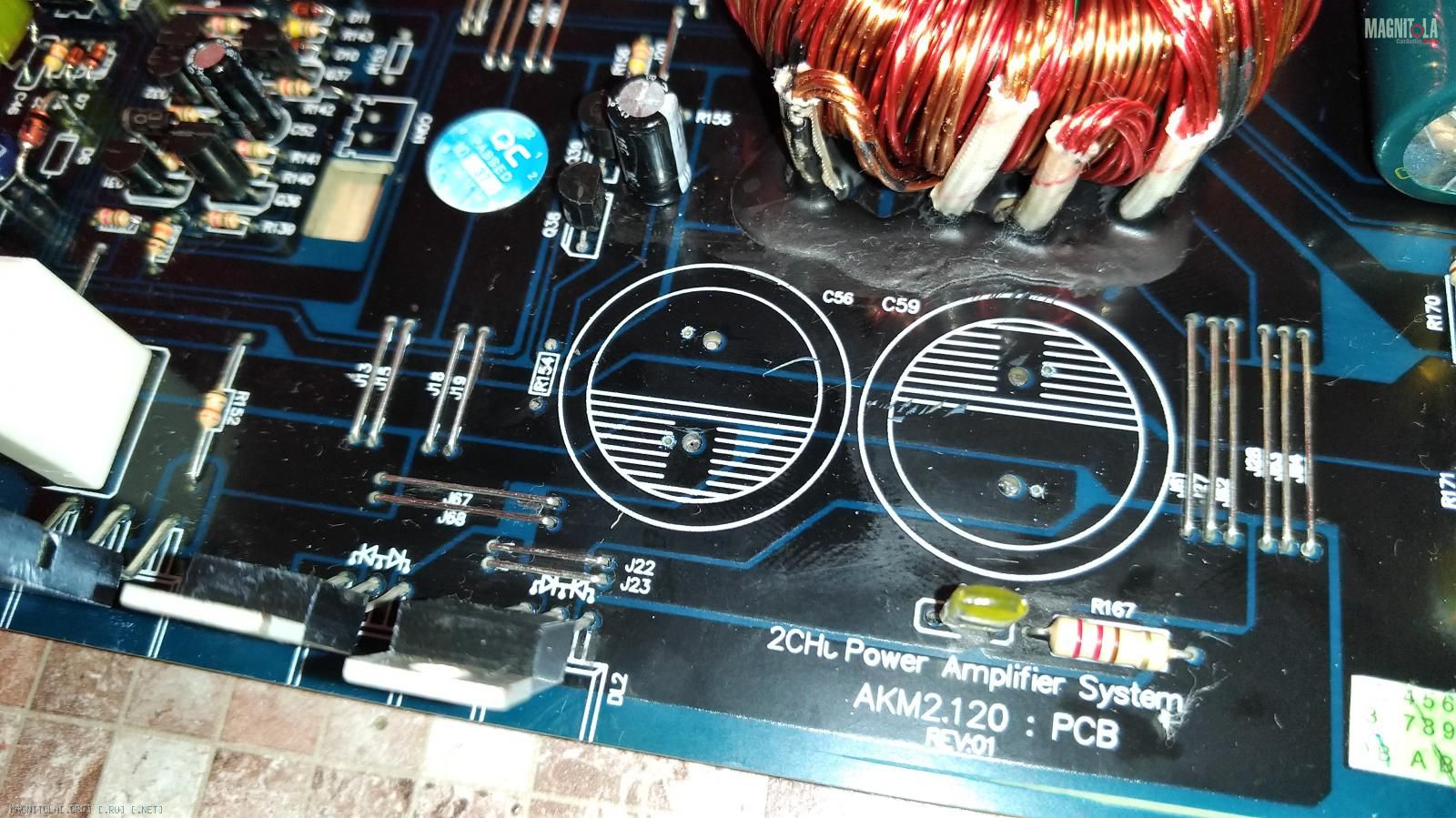

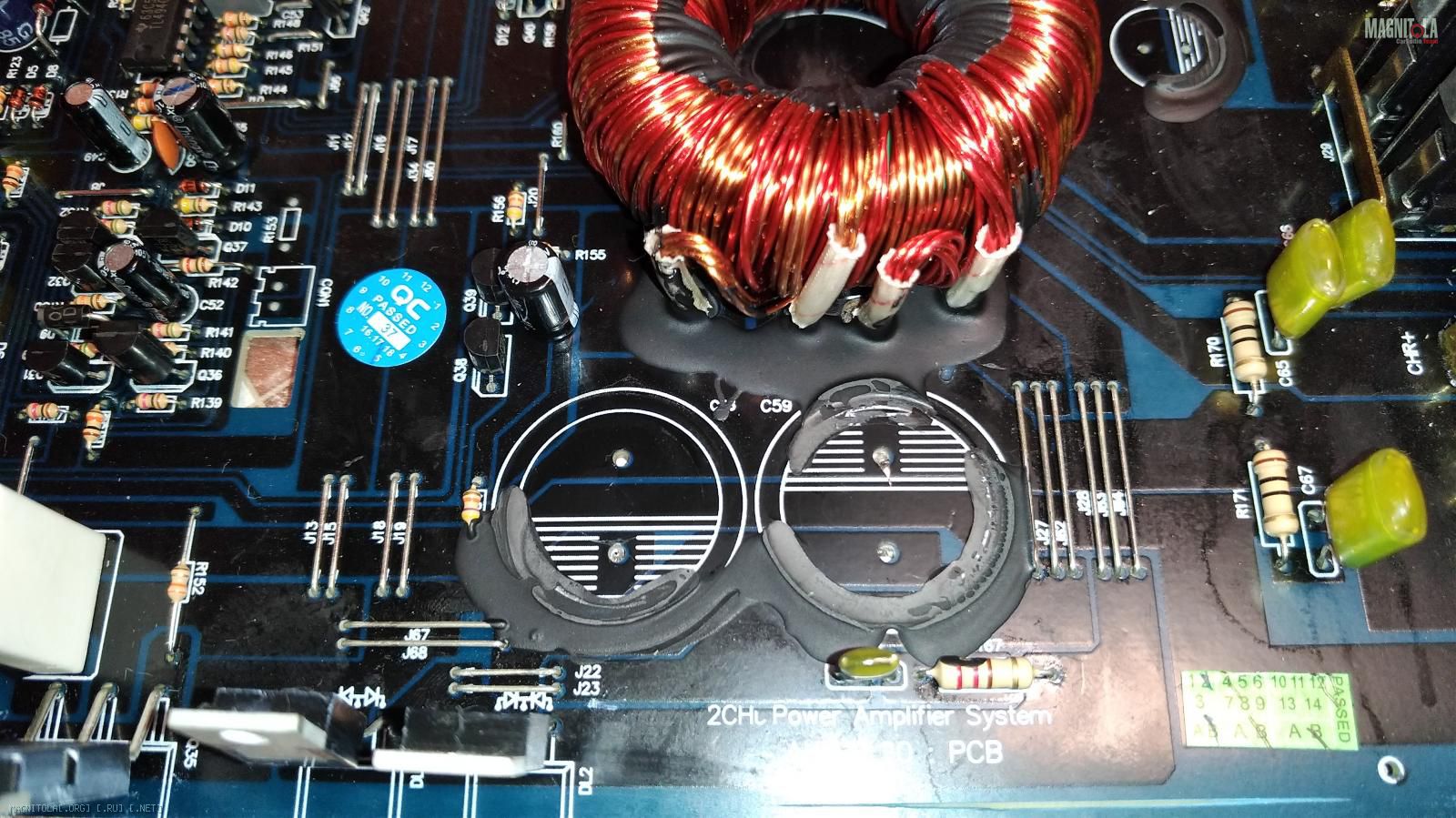

Вот к такой реализации этой задачи в URAL АКМ 2.120 я пришёл :
Вложение 1160958 Вложение 1160960
Вложение 1160956 Вложение 1160954
Вложение 1160952 Вложение 1160950 Вложение 1160948

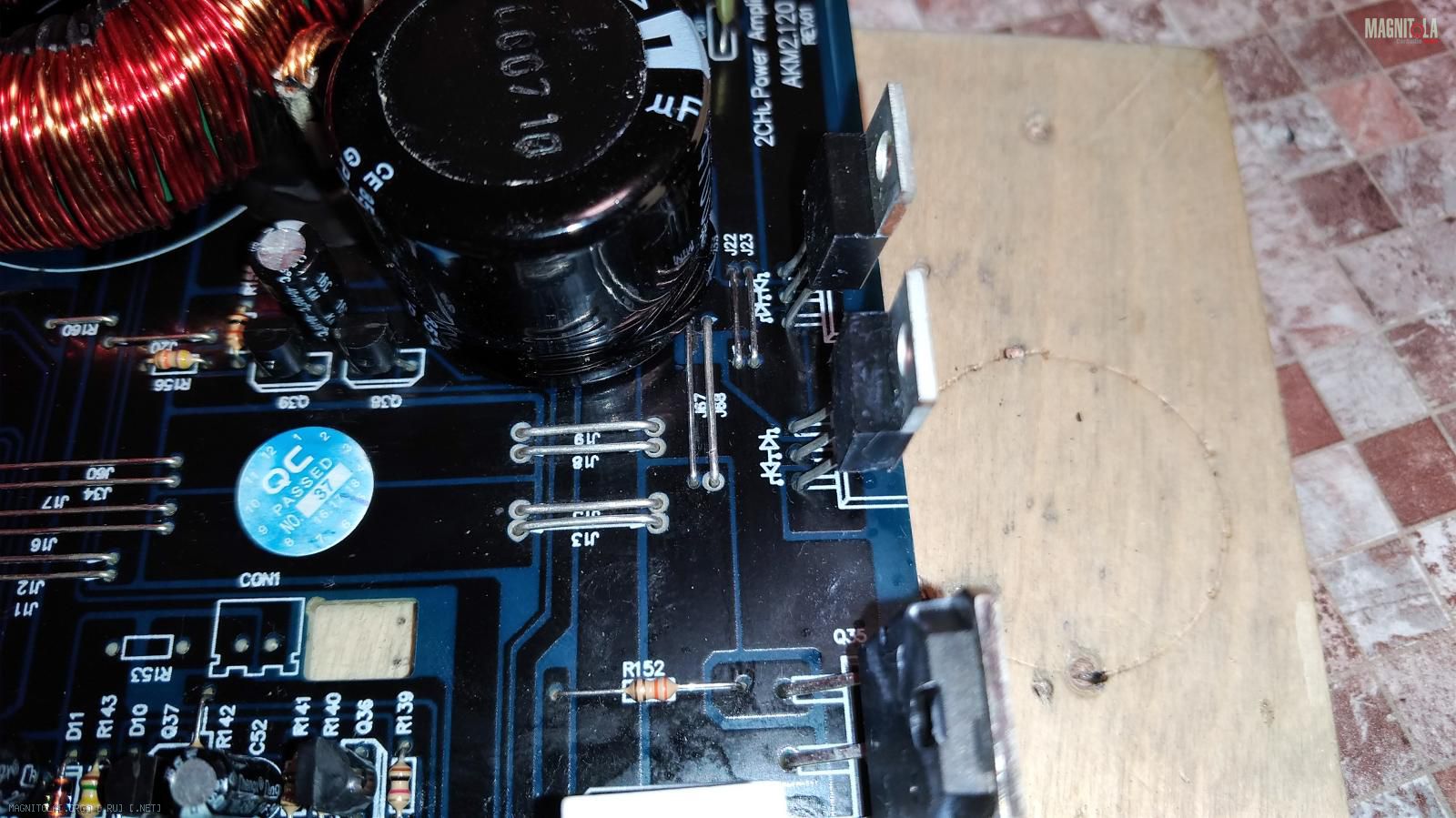

Вложение 1160942 Вложение 1160976 Вложение 1160946
Вложение 1160974 Вложение 1160972 Вложение 1160944
Вложение 1160970 Вложение 1160968 Вложение 1160966
Вложение 1160964 Вложение 1160962

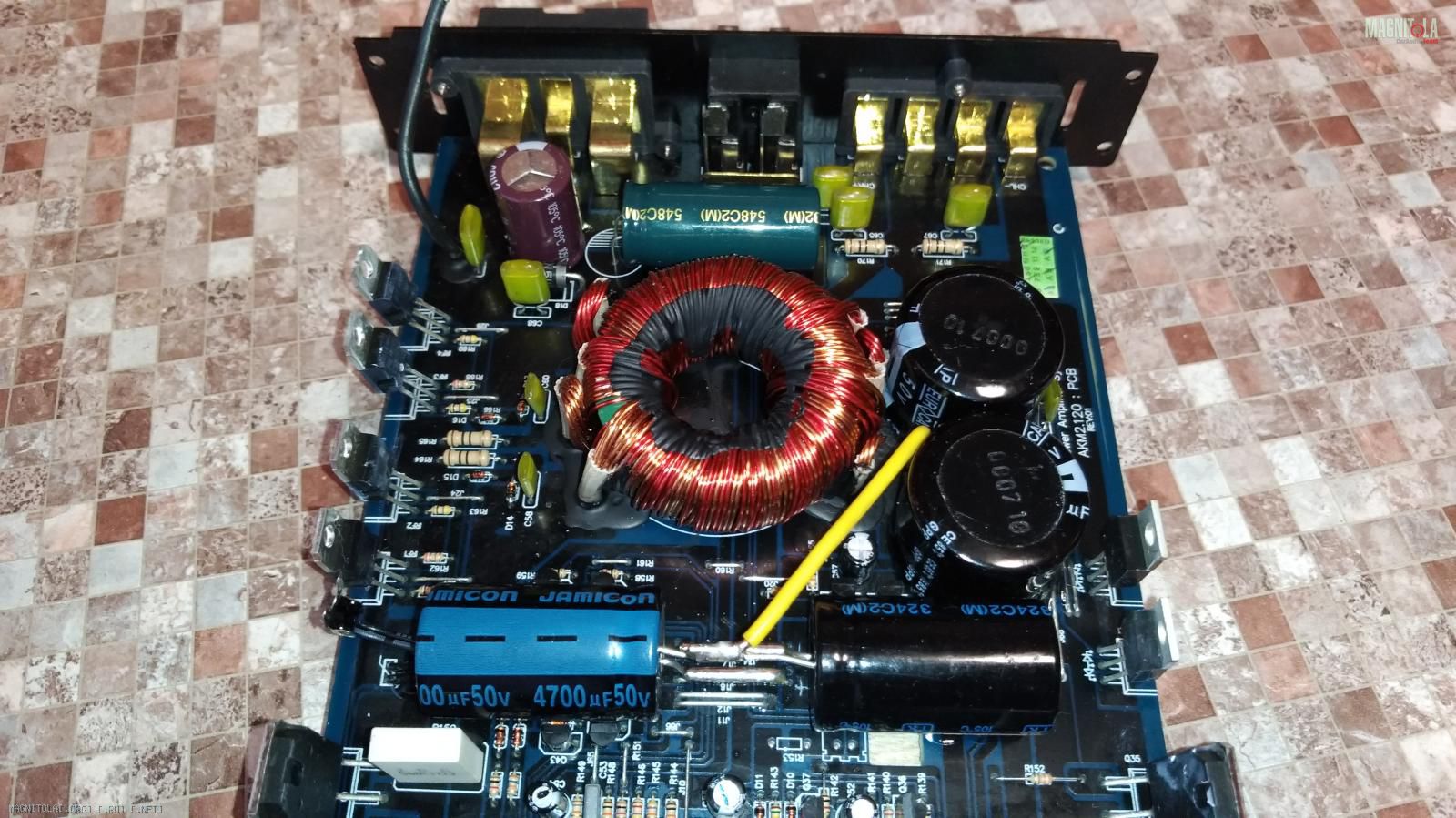

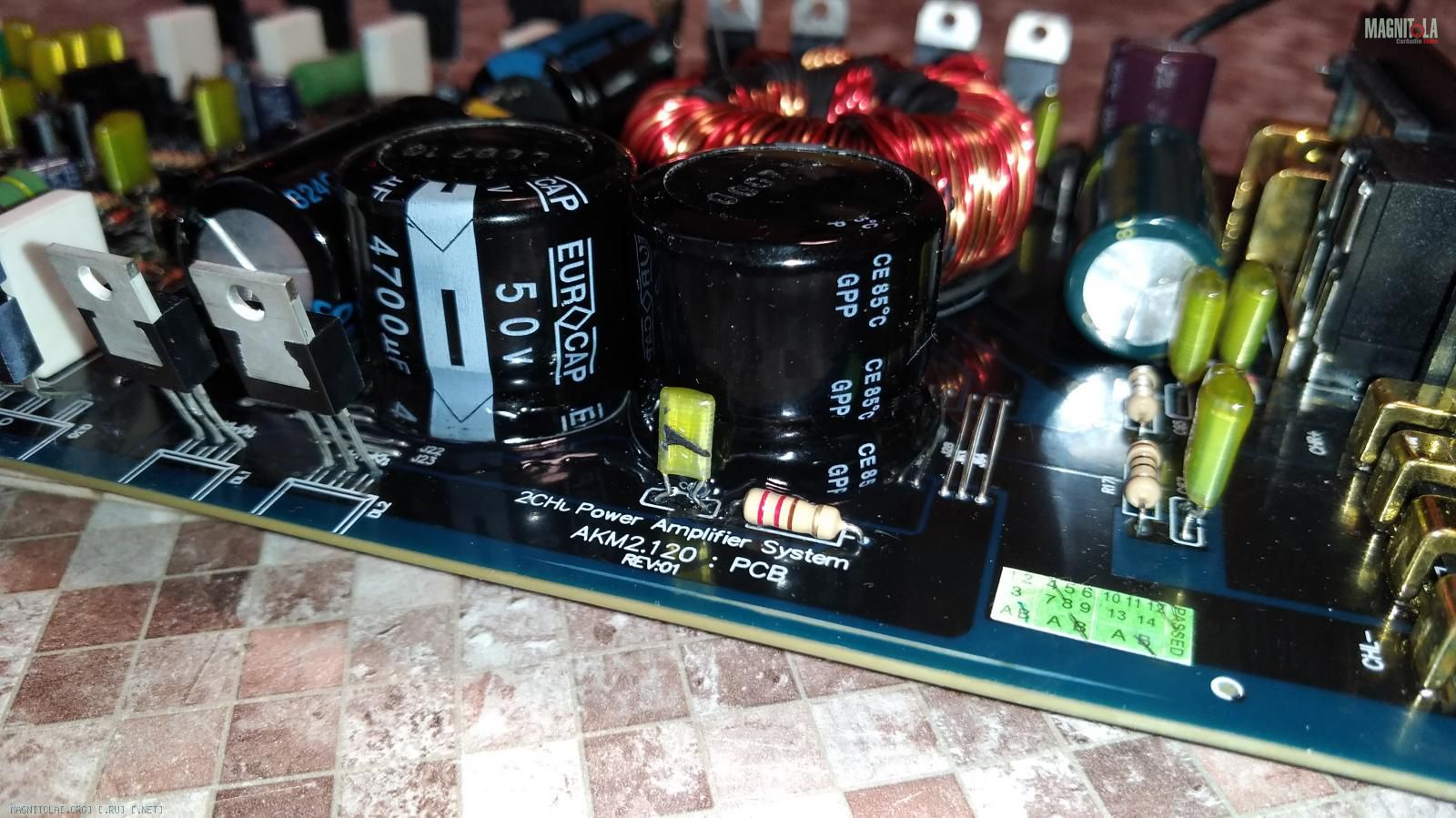

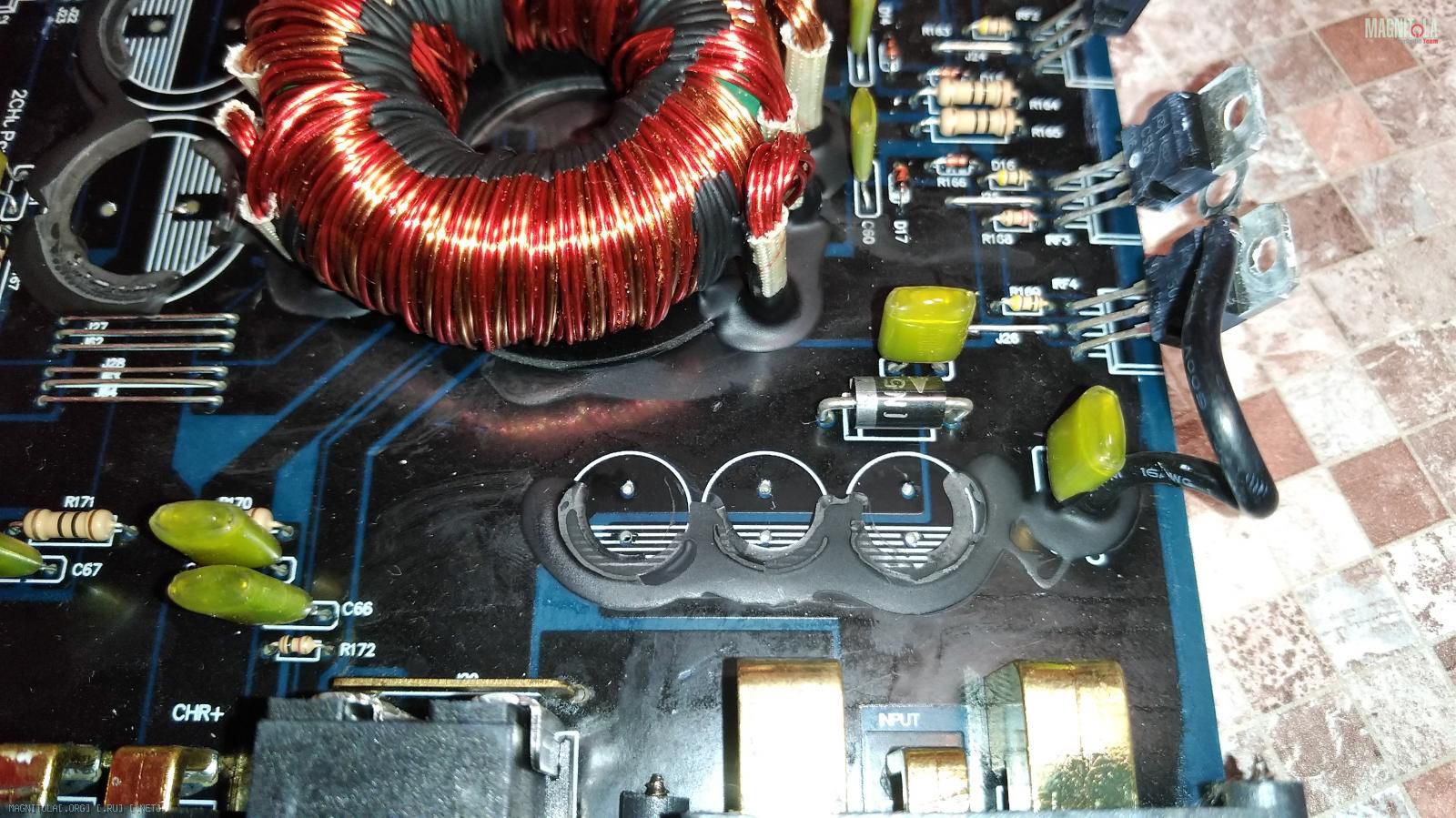

Конденсаторный подпор первичных силовых цепей с 3000 мкф стокового исполнения приведён к 12200 мкф.

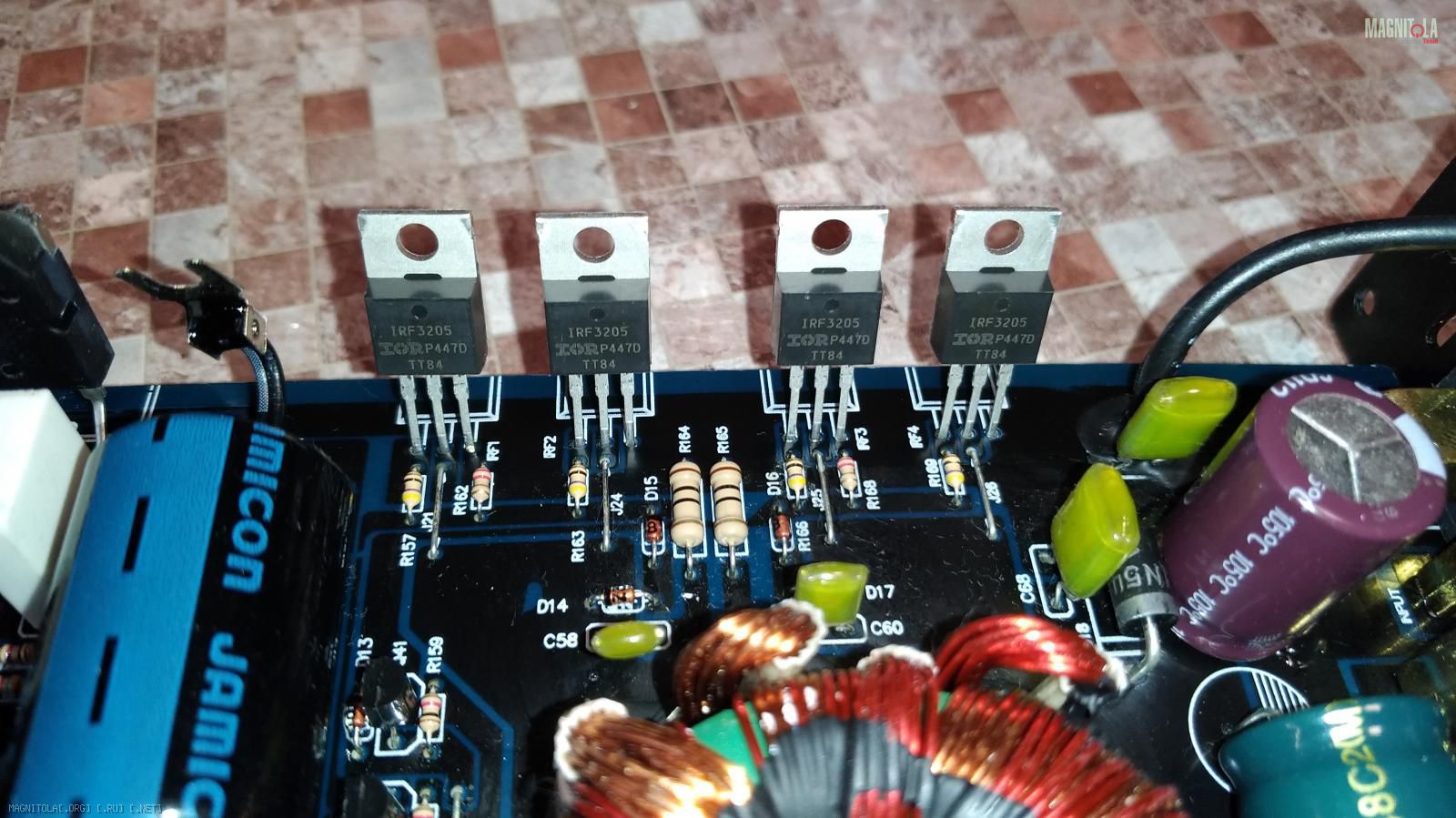

Стоковые силовые полевые транзисторы 50N06 первичных цепей раскачки трансформатора ПН-а заменены IFF3205.
Конденсаторный фильтр вторичного силового питания с 2200 мкф на плечо, поднято к 9400 мкф на плечо.

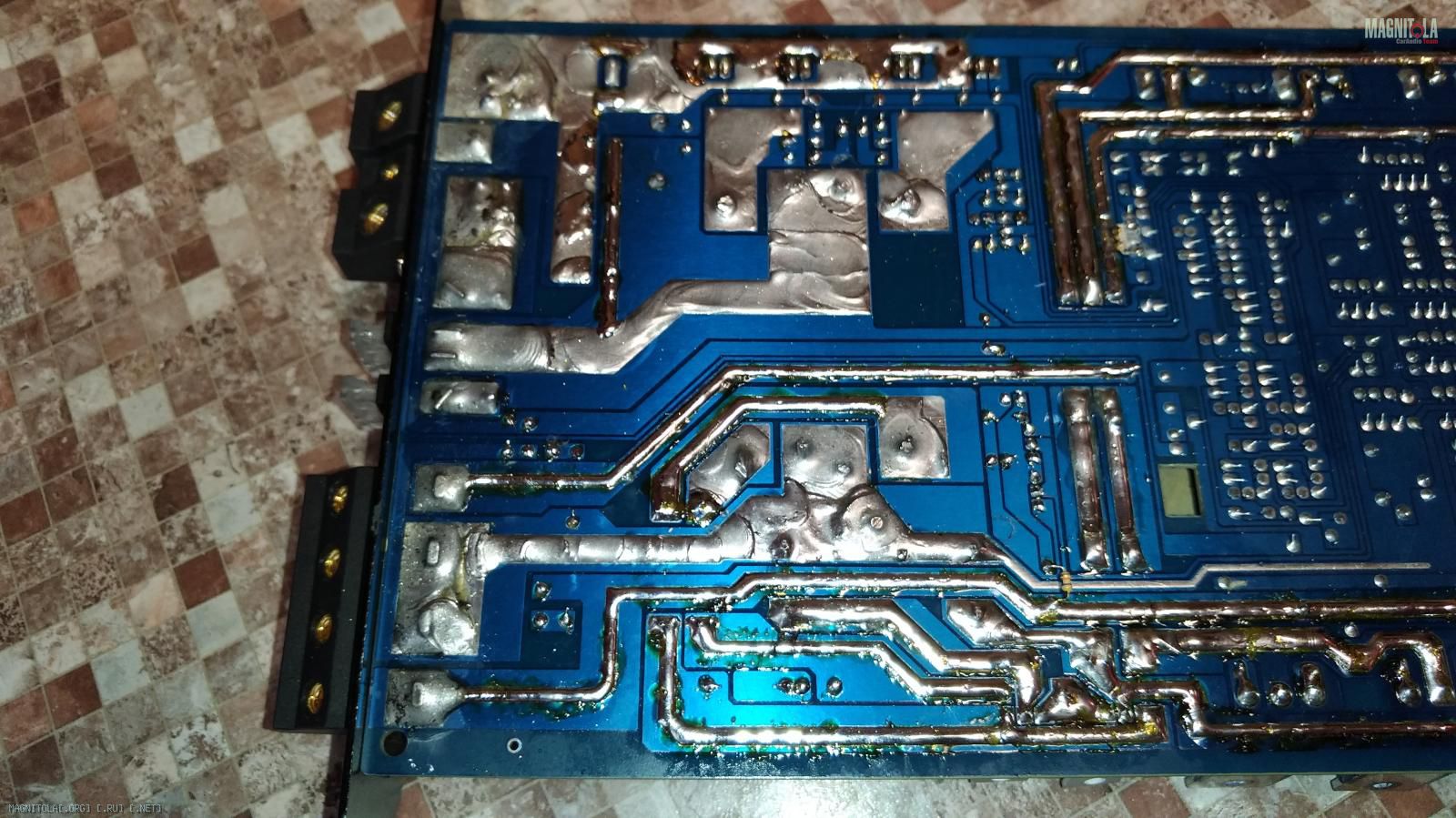

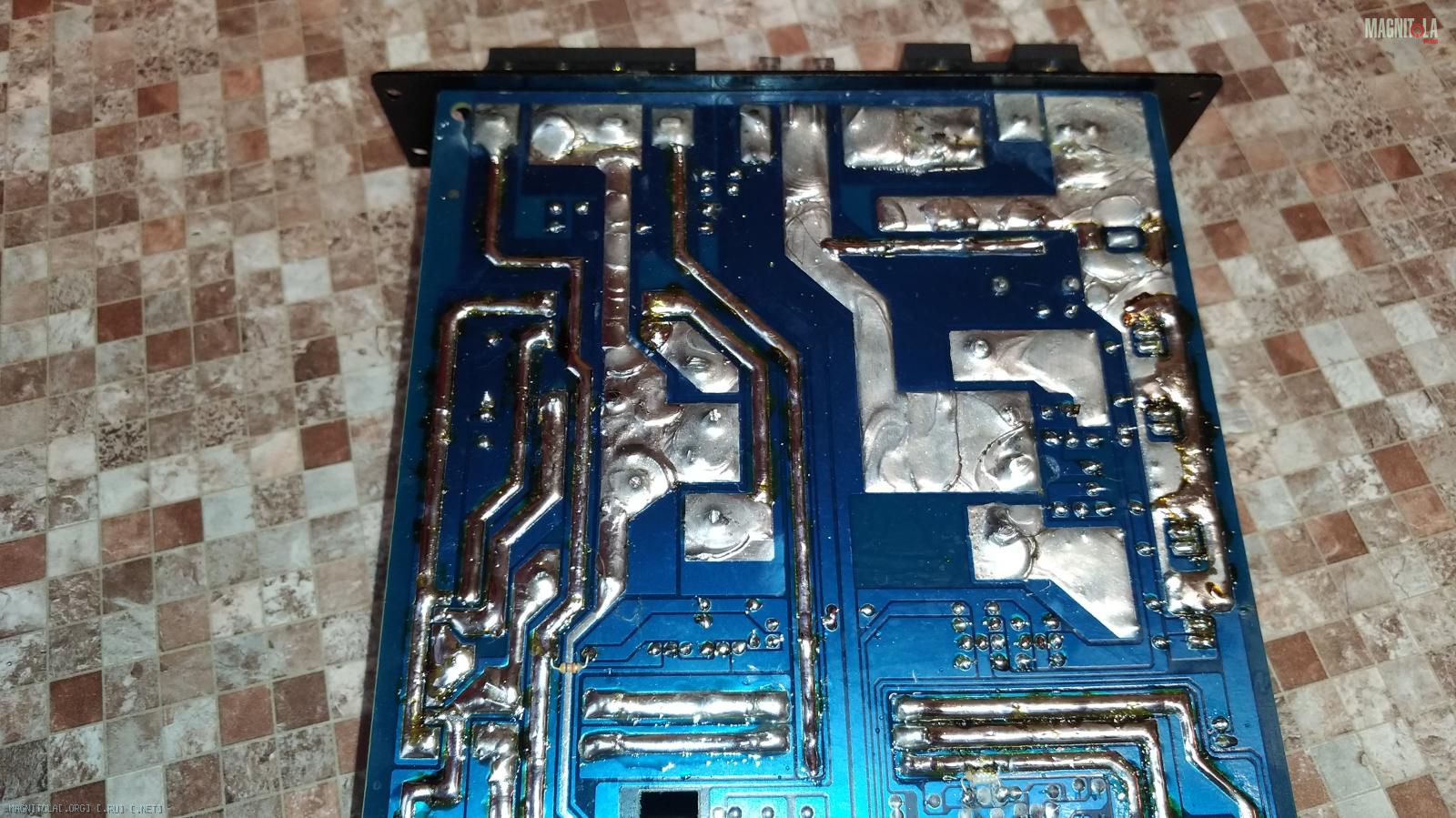

Силовые дорожки цепей ПН-а дополнительно пропаяны, а проволочные перемычки в этих цепях заменены на перемычки большего сечения.
2.

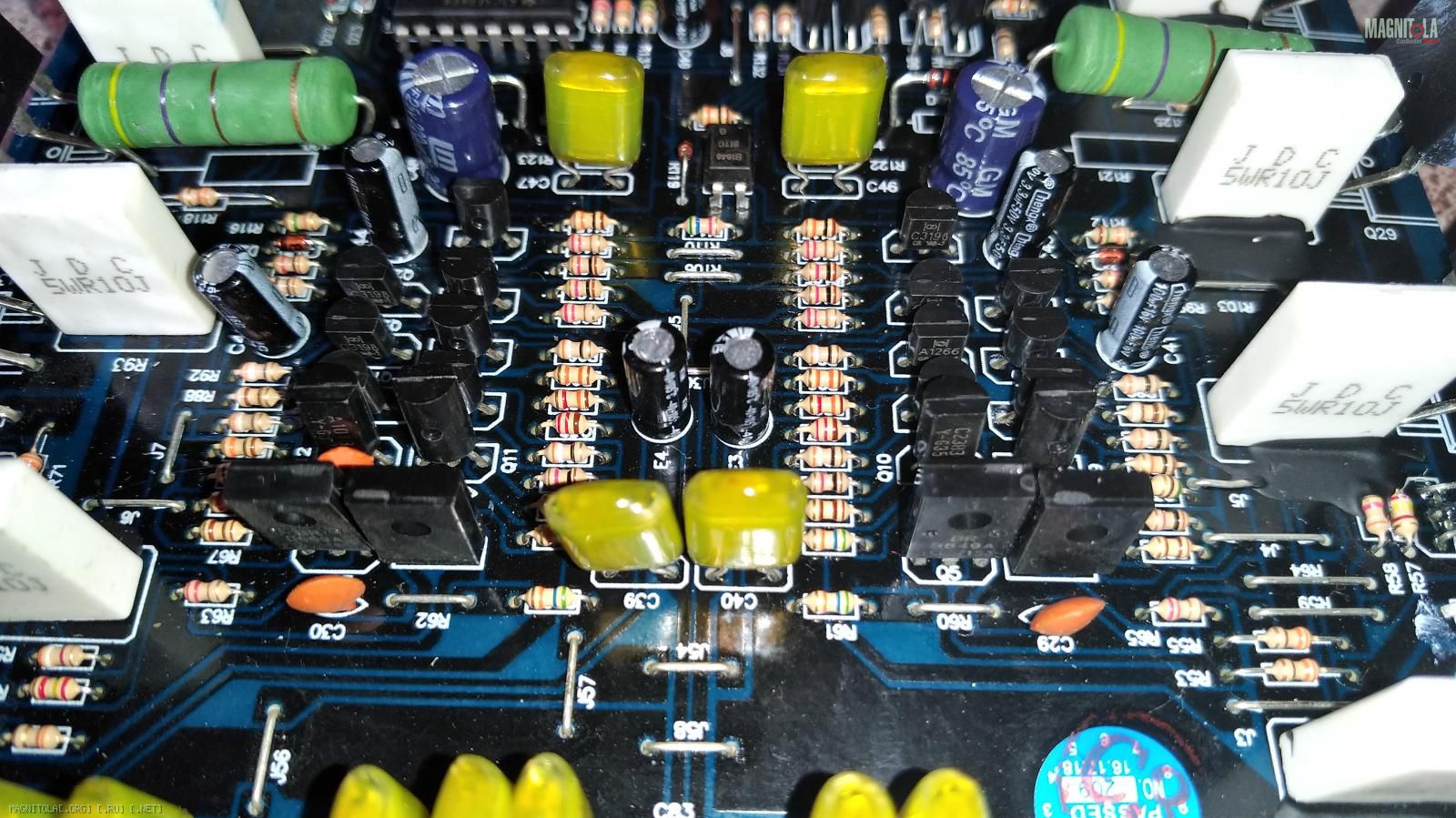

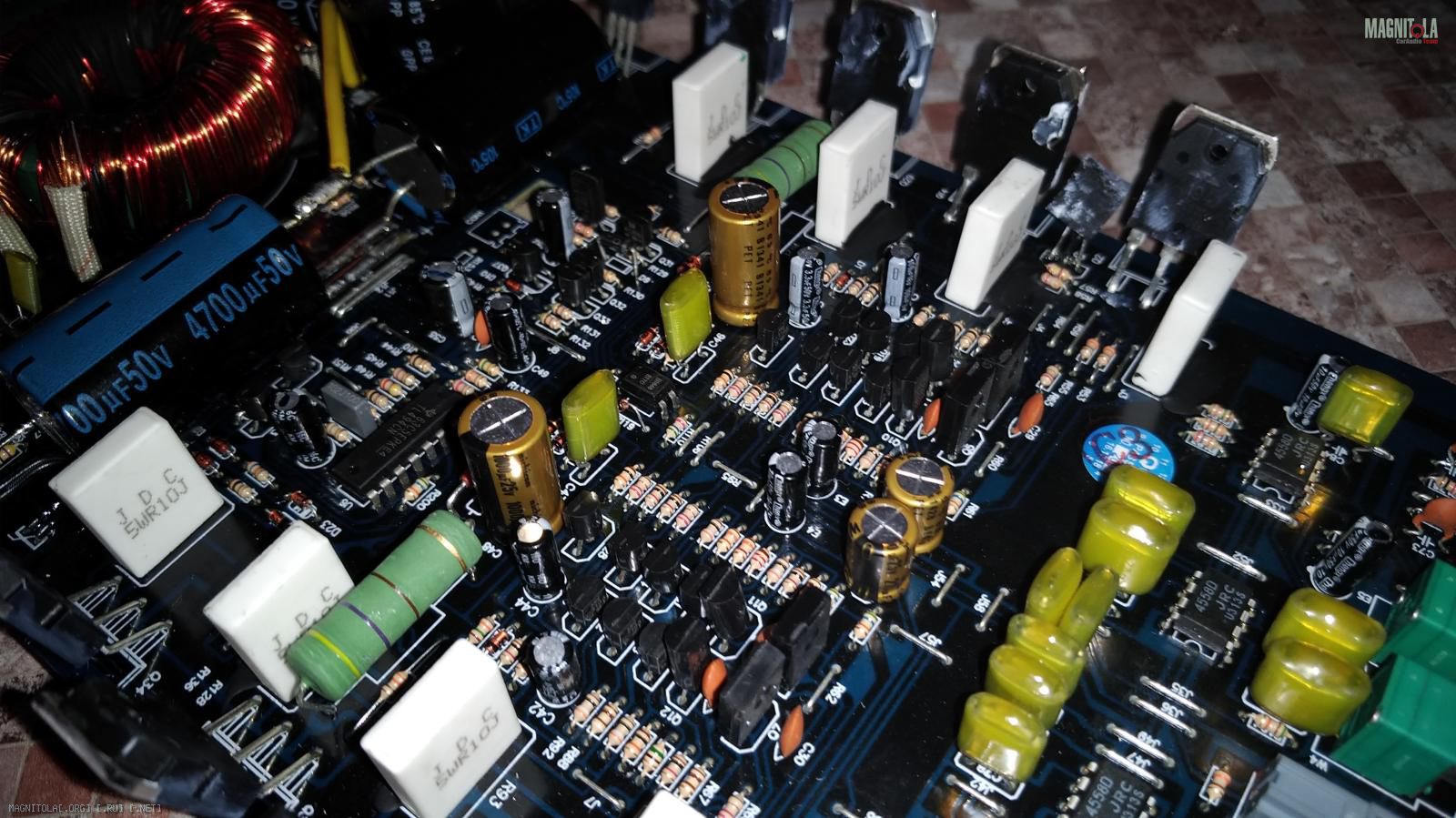

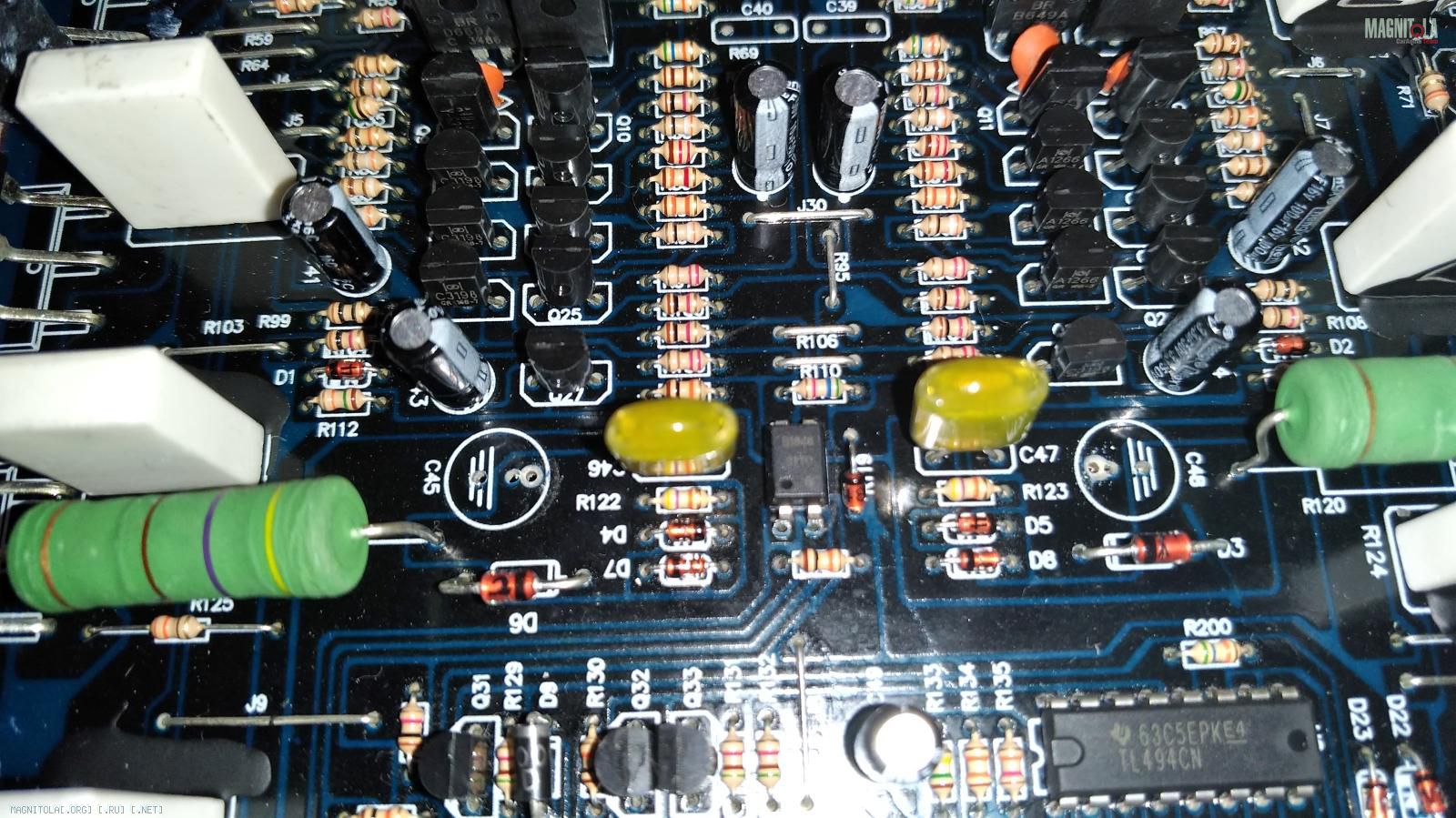

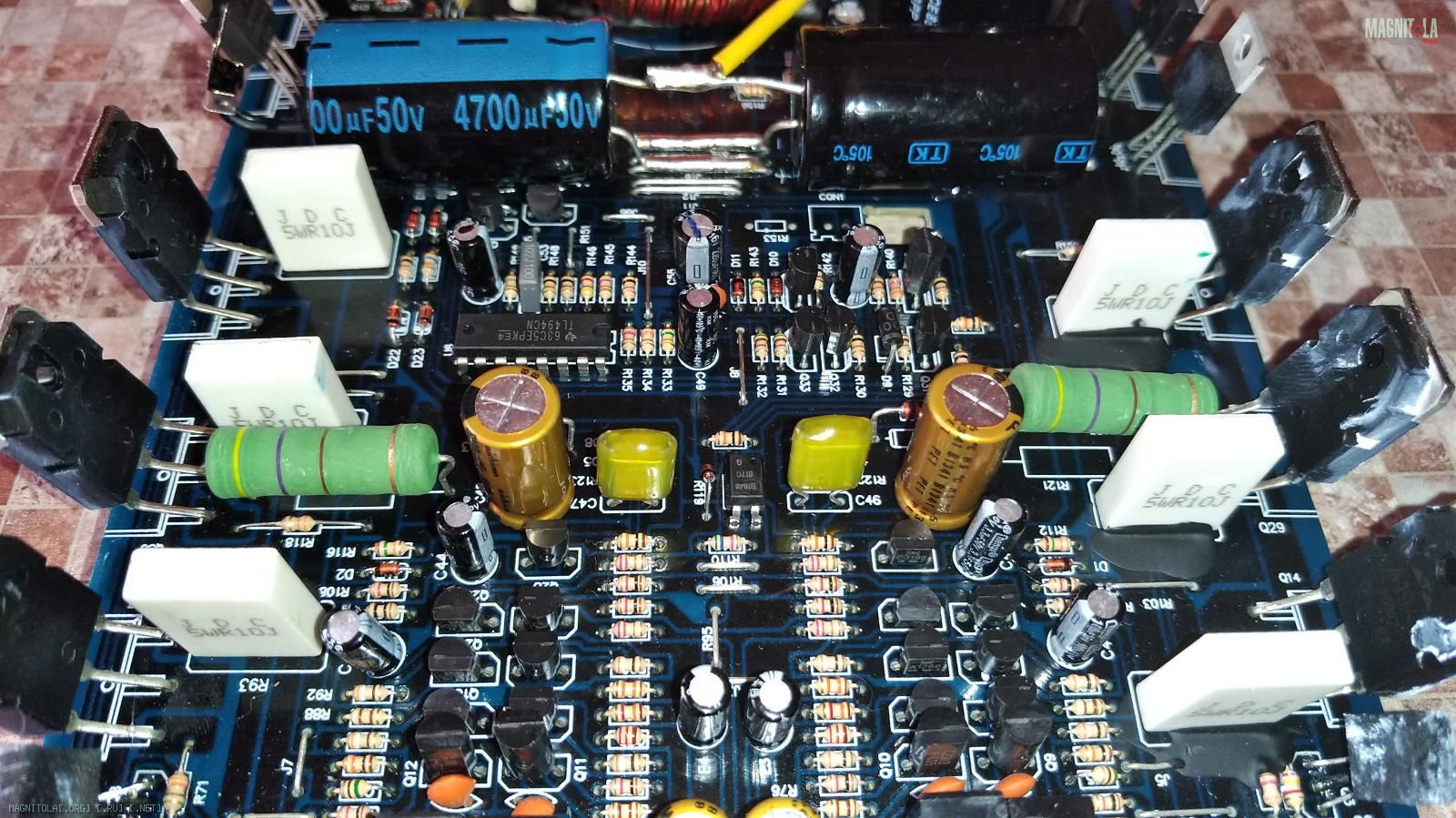

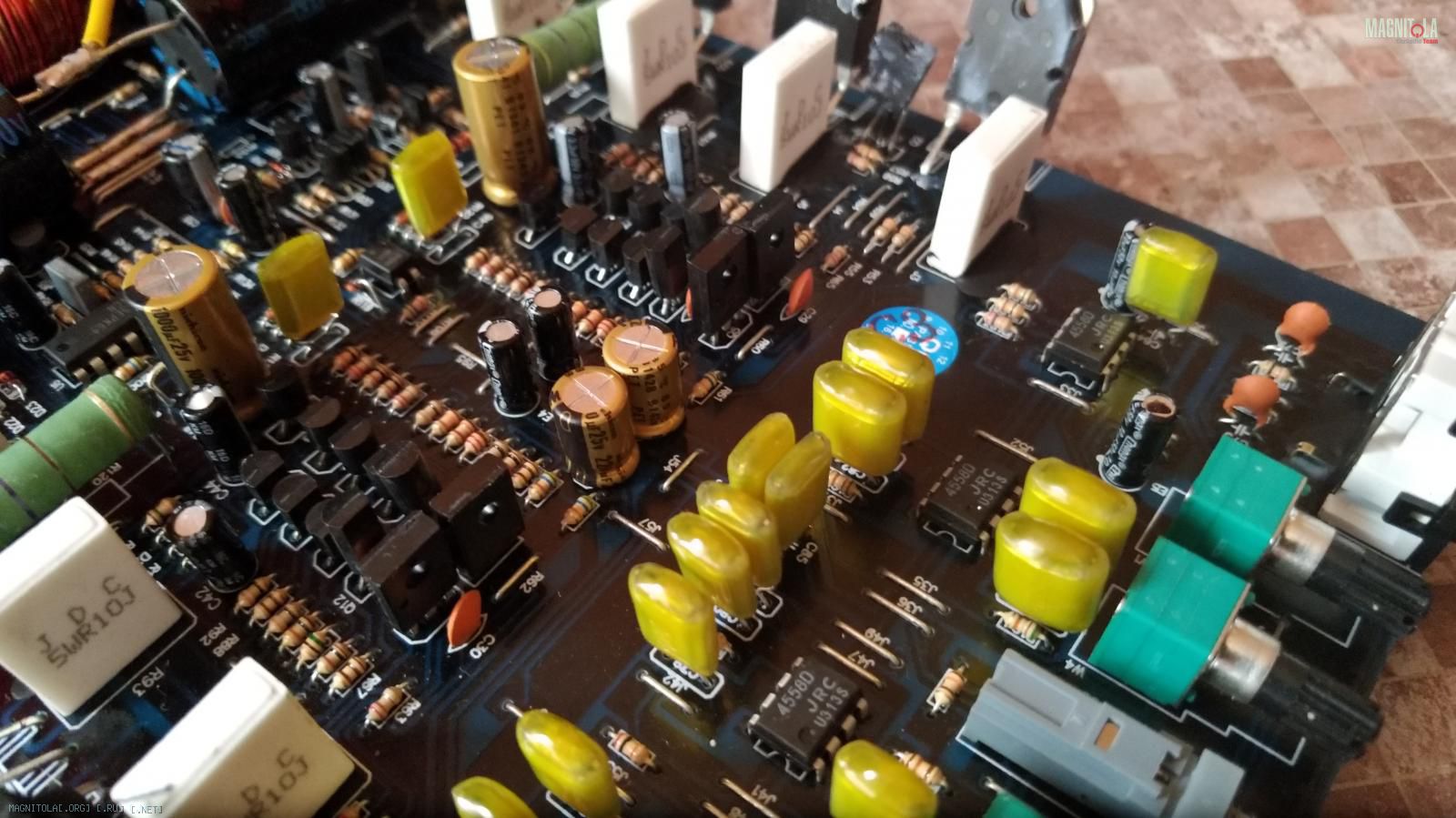

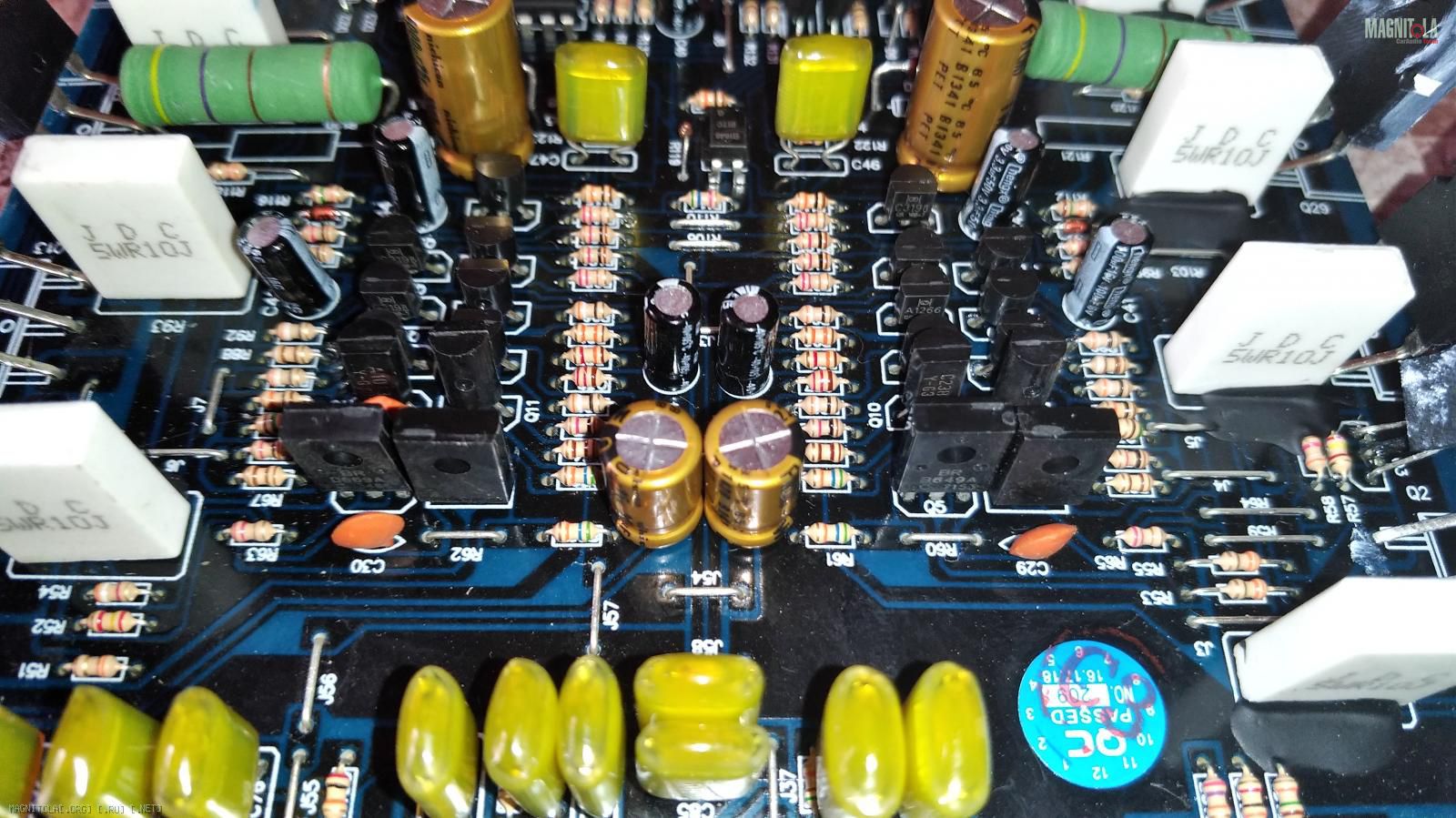

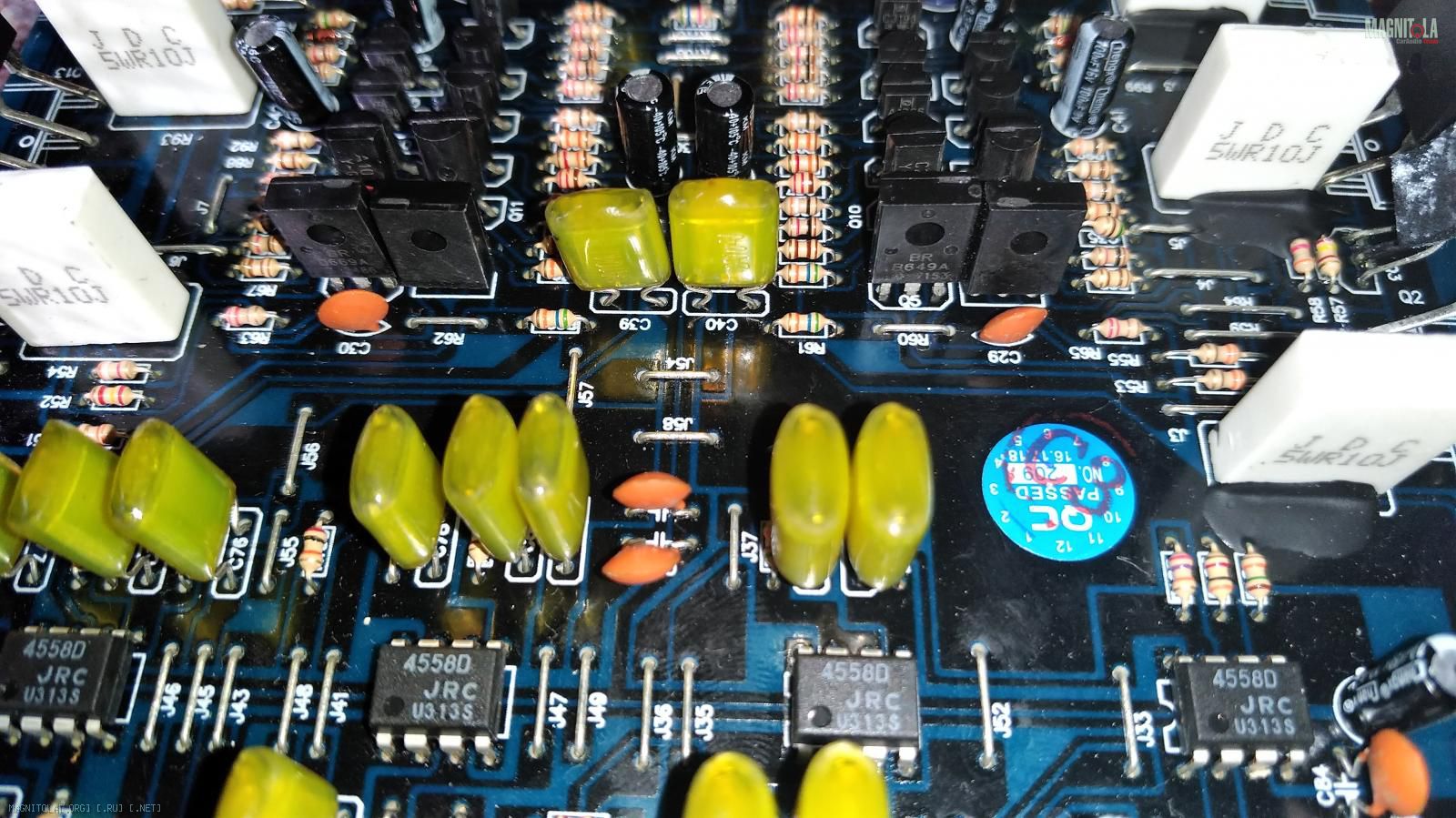

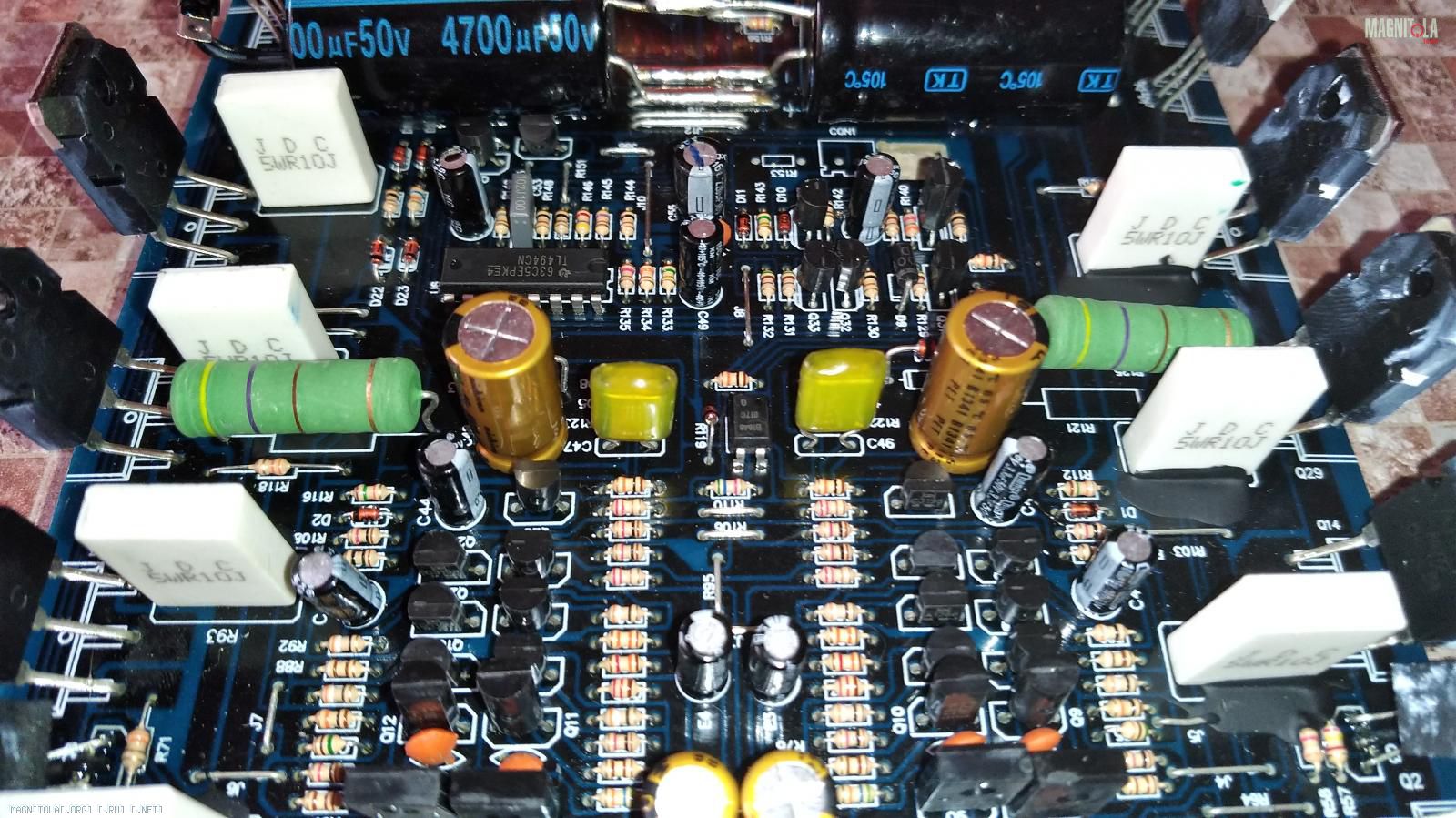

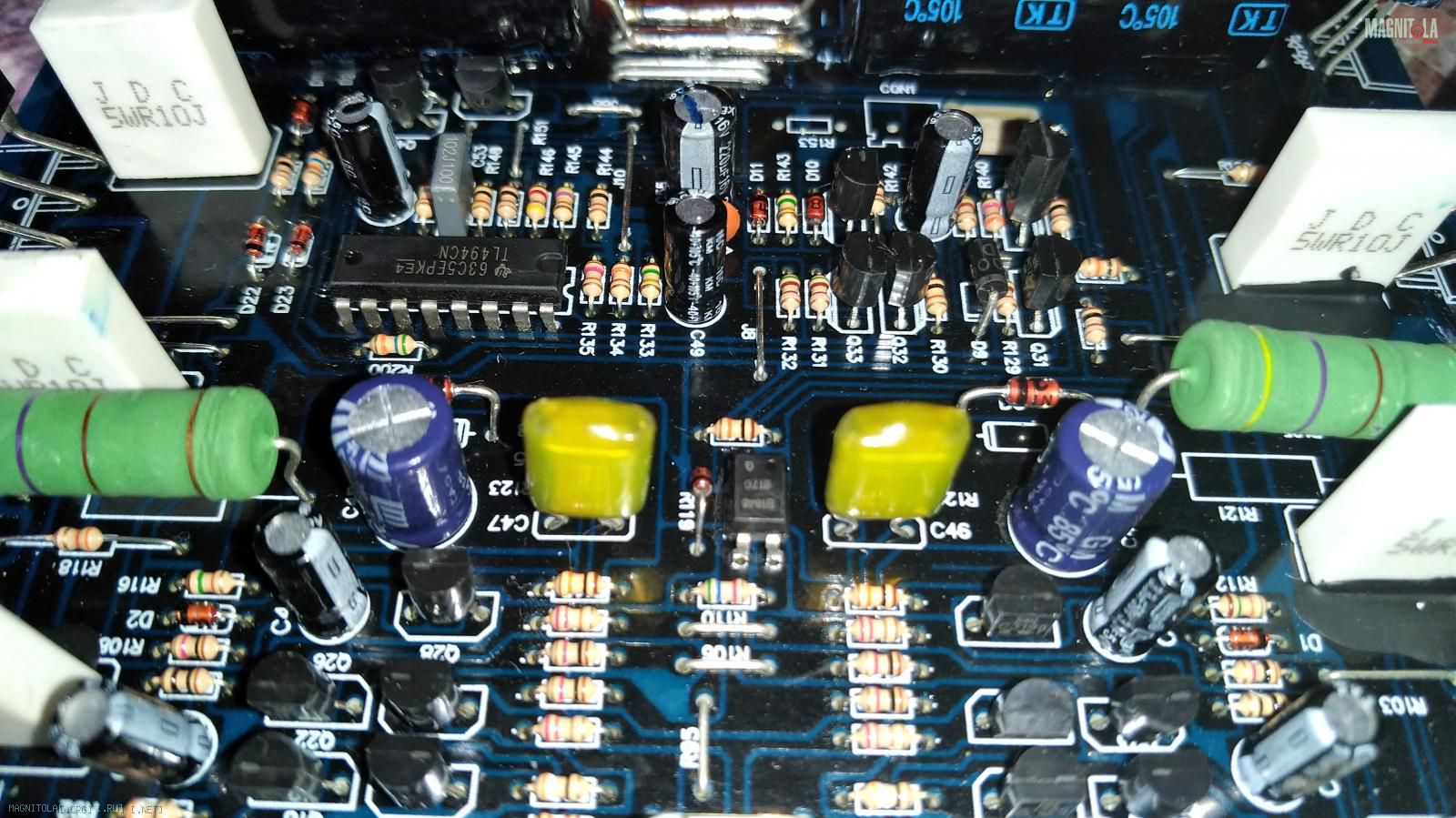

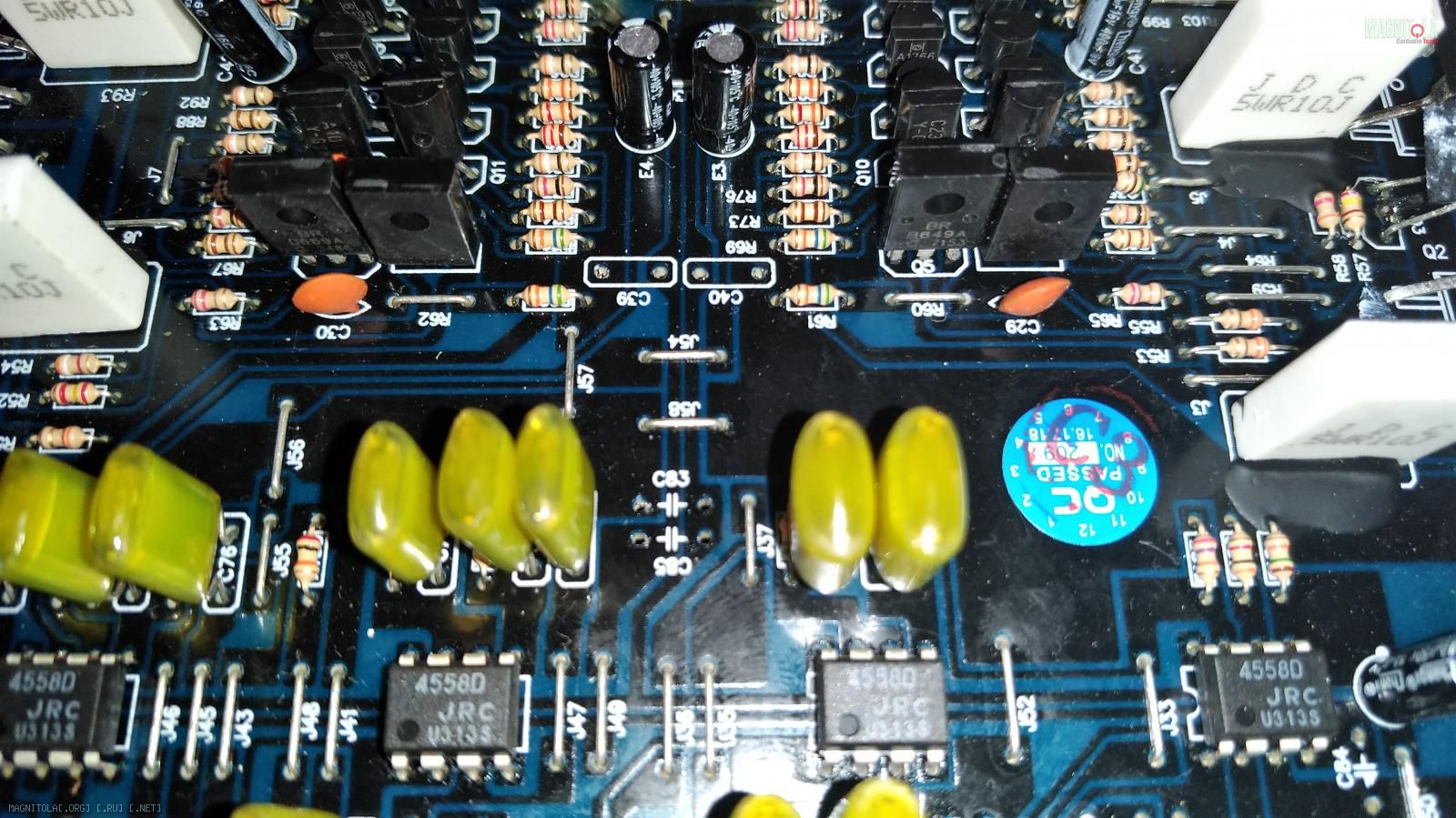

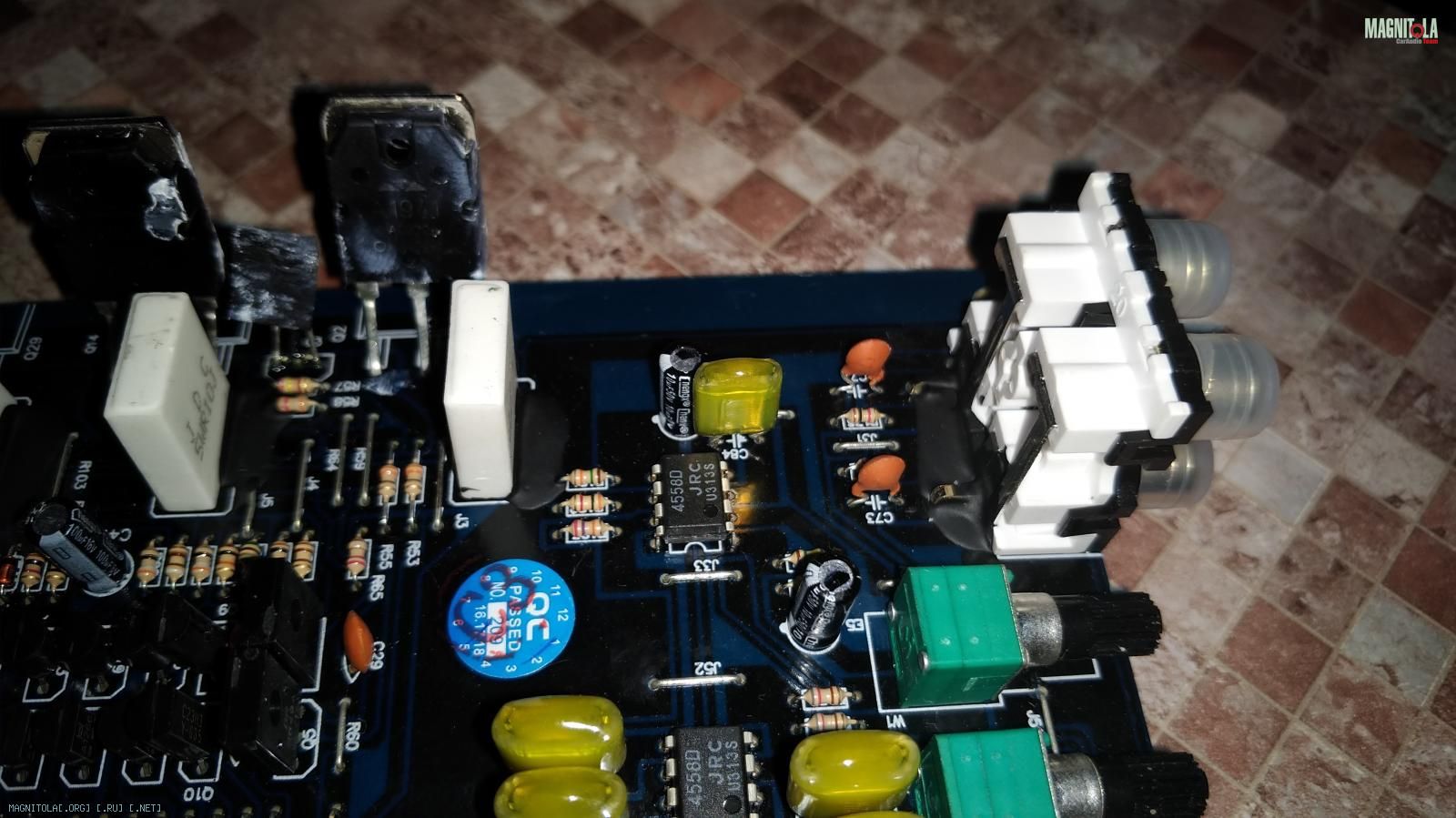

Твик вторичного слаботочного питания.

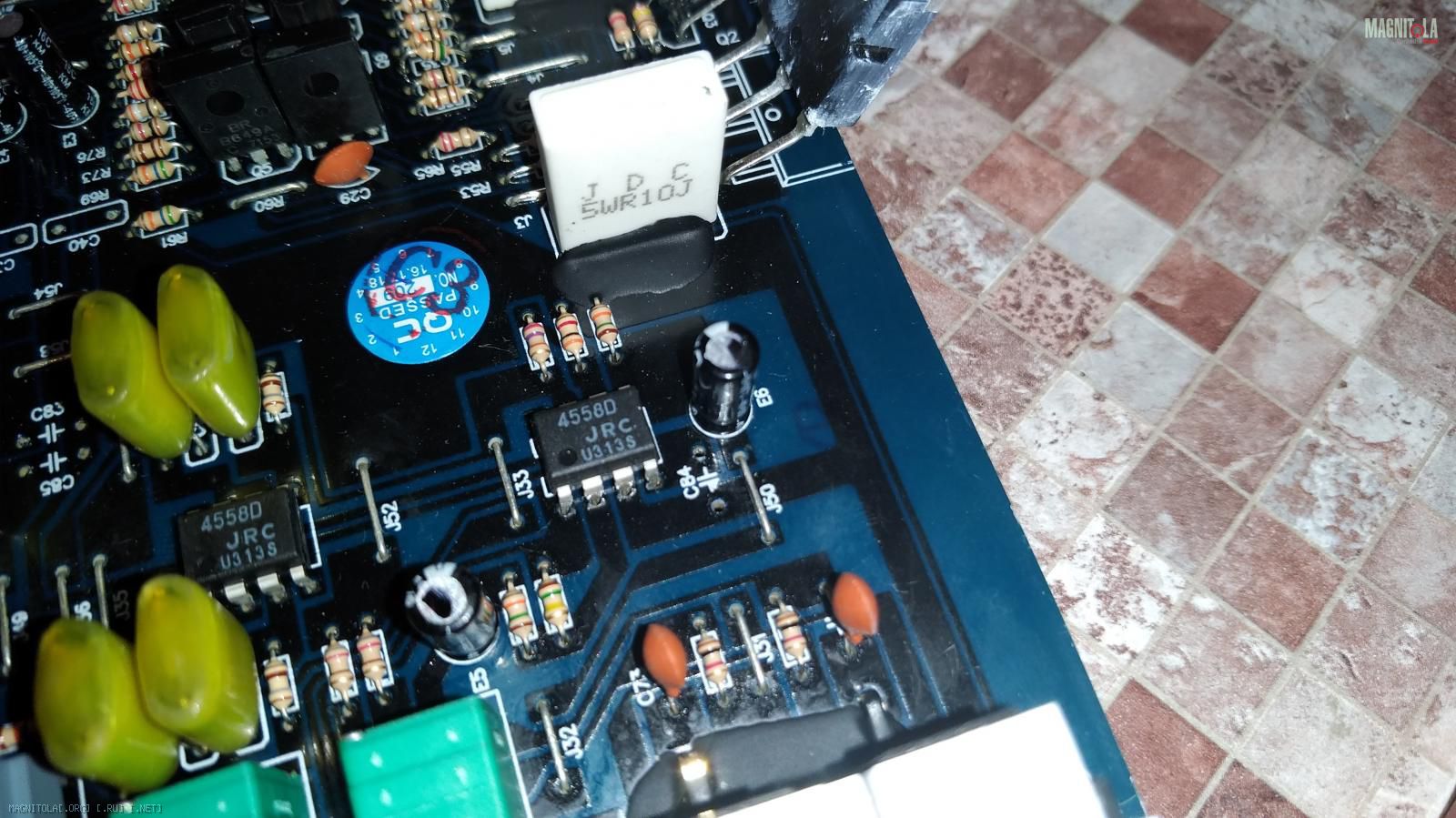

Вложение 1160978 Вложение 1160980 Вложение 1160988

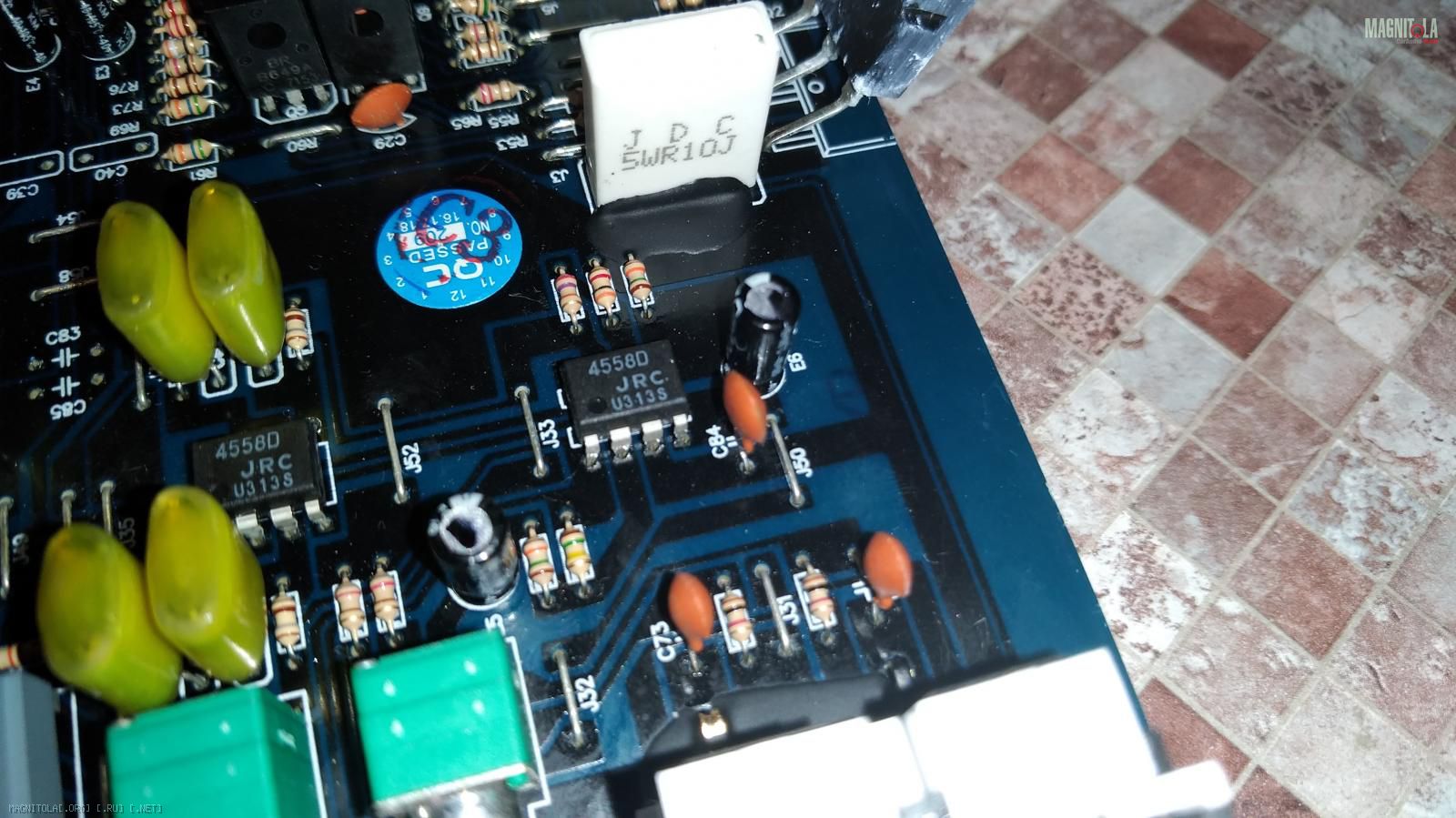

Вложение 1160982 Вложение 1160986 Вложение 1160984
Вложение 1160998 Вложение 1160996 Вложение 1160994
Вложение 1160992 Вложение 1160990 Вложение 1161010
Вложение 1161008 Вложение 1161014
На этом доработка системы слаботочного питания закончена, НО ЭТО если с усилителем по части входных каскадов усиления и обработки сигнала ни чего не будет делаться.
Если же это планируется, то эта описанная доработка системы слаботочного питания возможно будет первым этапам.
Вторым этапом возможно потребуется подбор номинала балластных резисторов в случае изменения тока потребления каскадами предварительного усиления и обработки сигнала при замене ОУ.
зы: Керамика заменена на плёнку, электролиты заменены с увеличением номинала ёмкости и уровня качества, как видно на фото применены серии FW от Ничикон.
3.

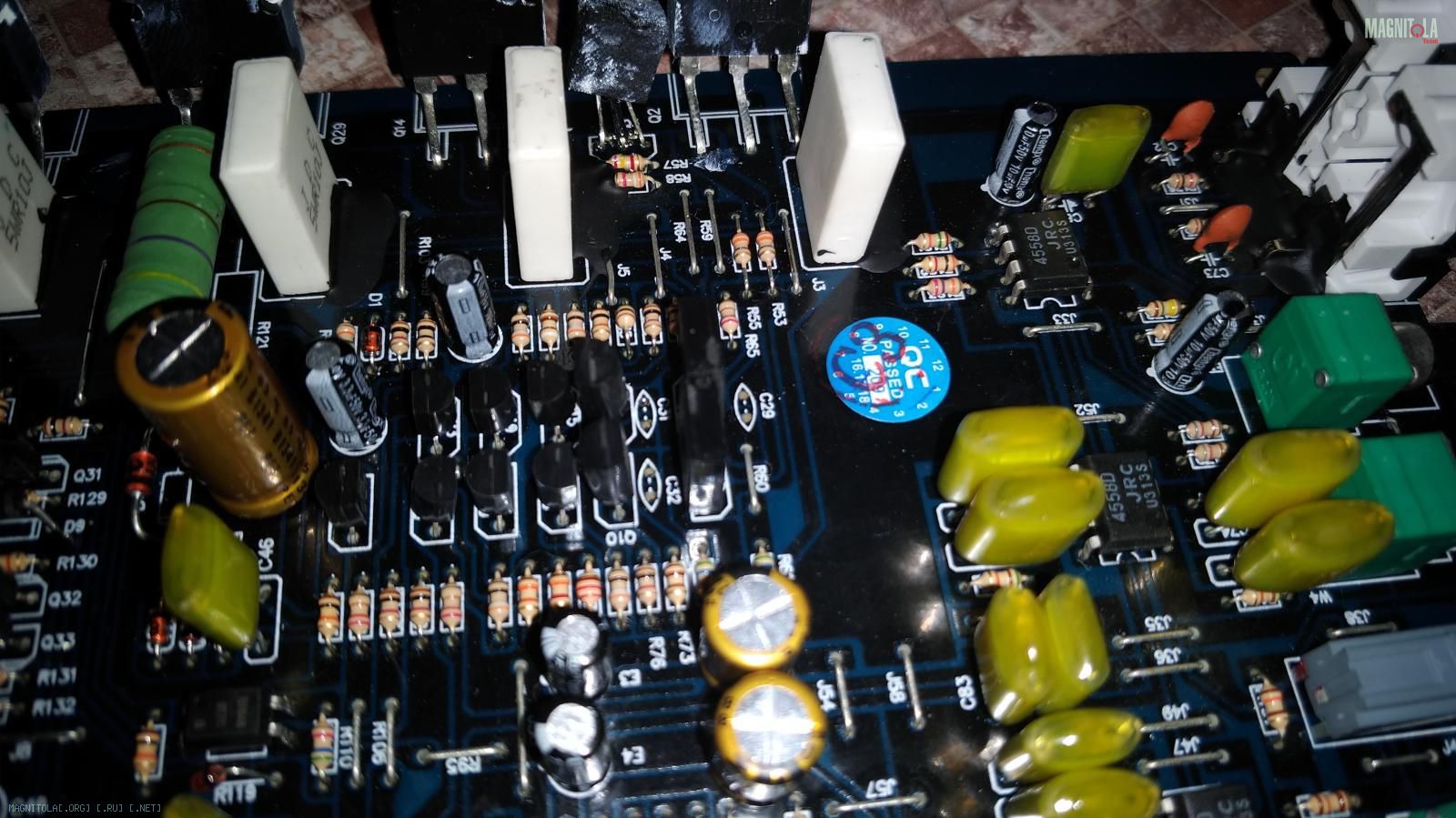

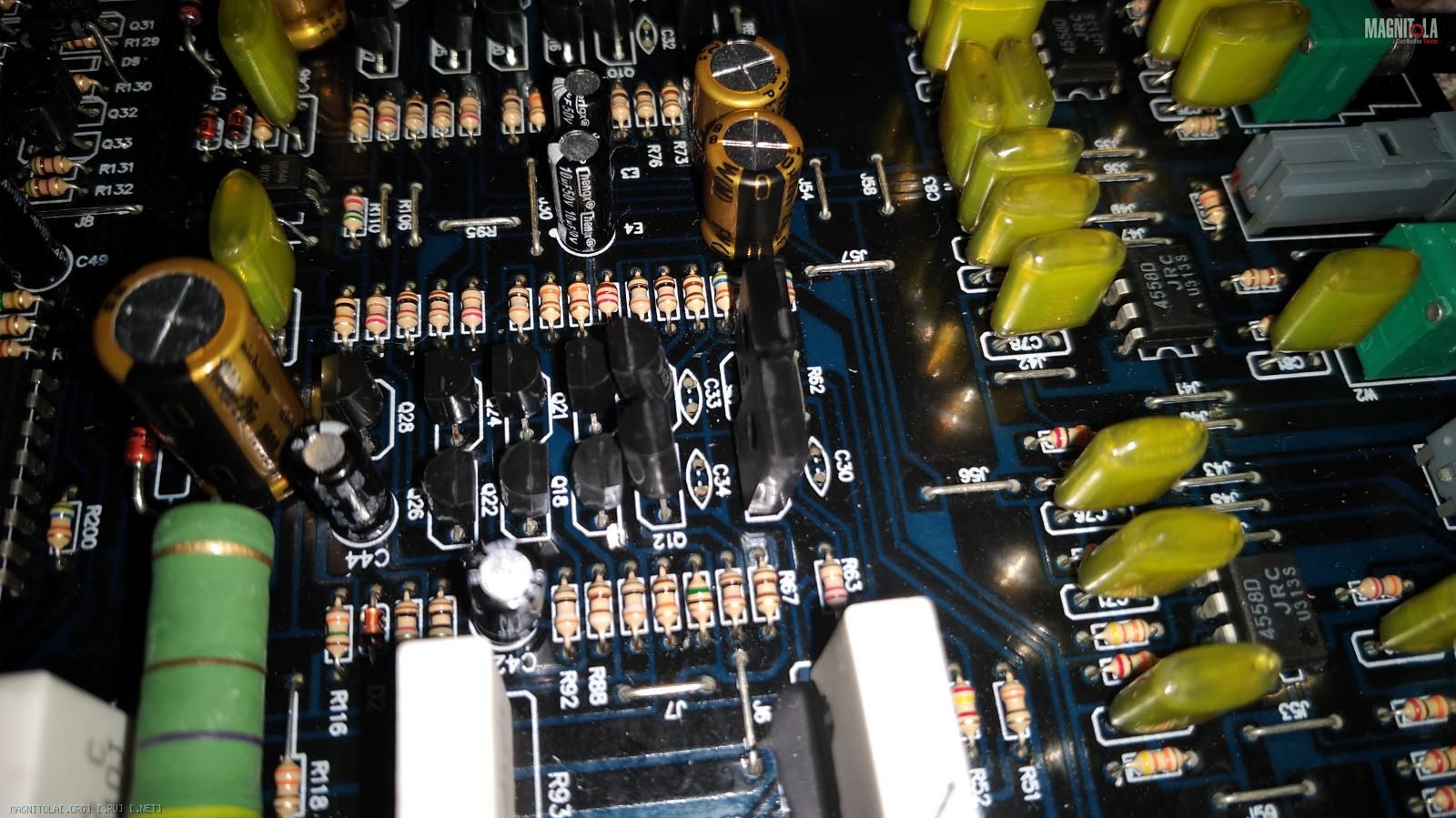

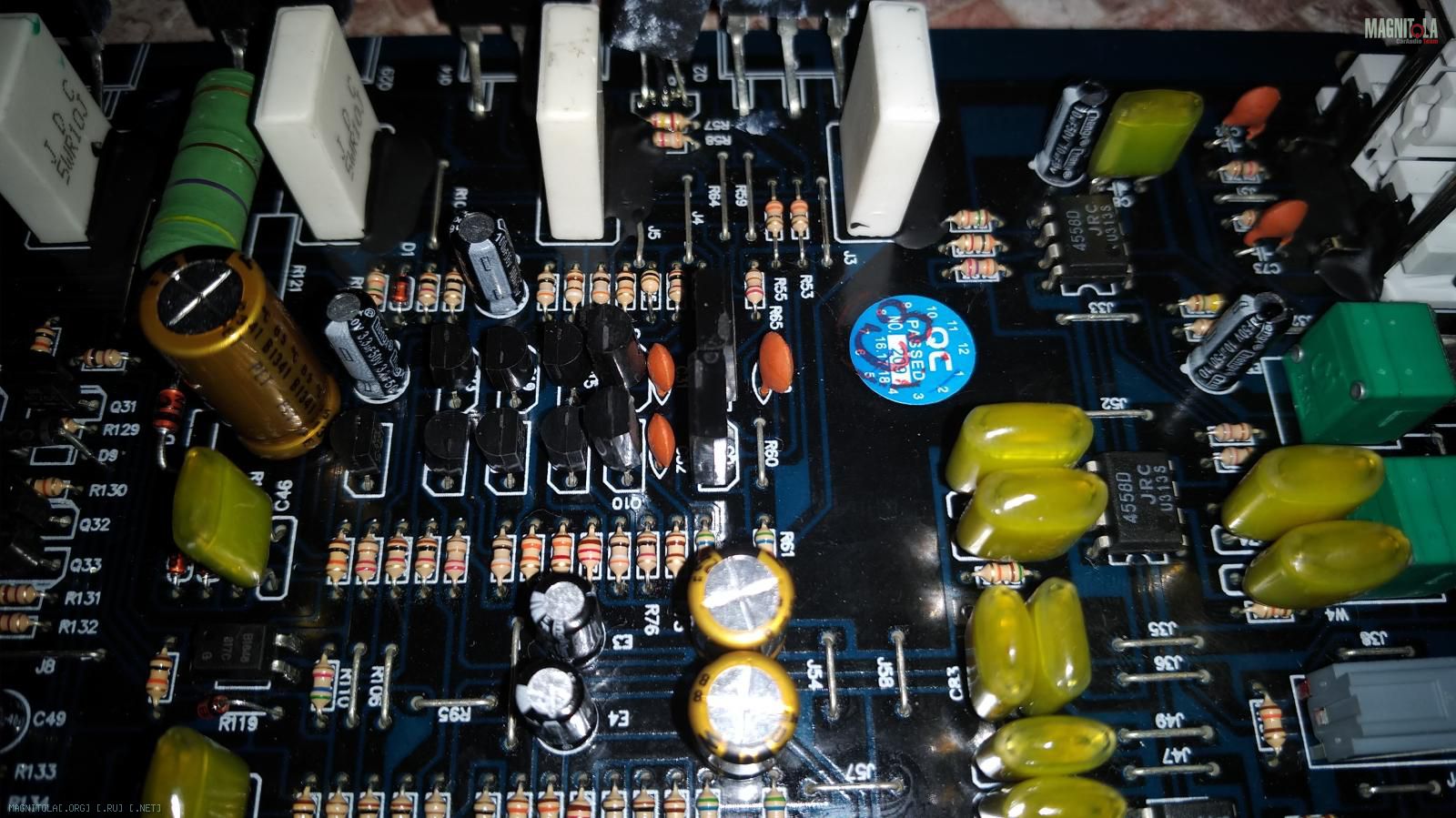

Твик каскадов УМ.
Вложение 1161026 Вложение 1161024 Вложение 1161016 Вложение 1161018

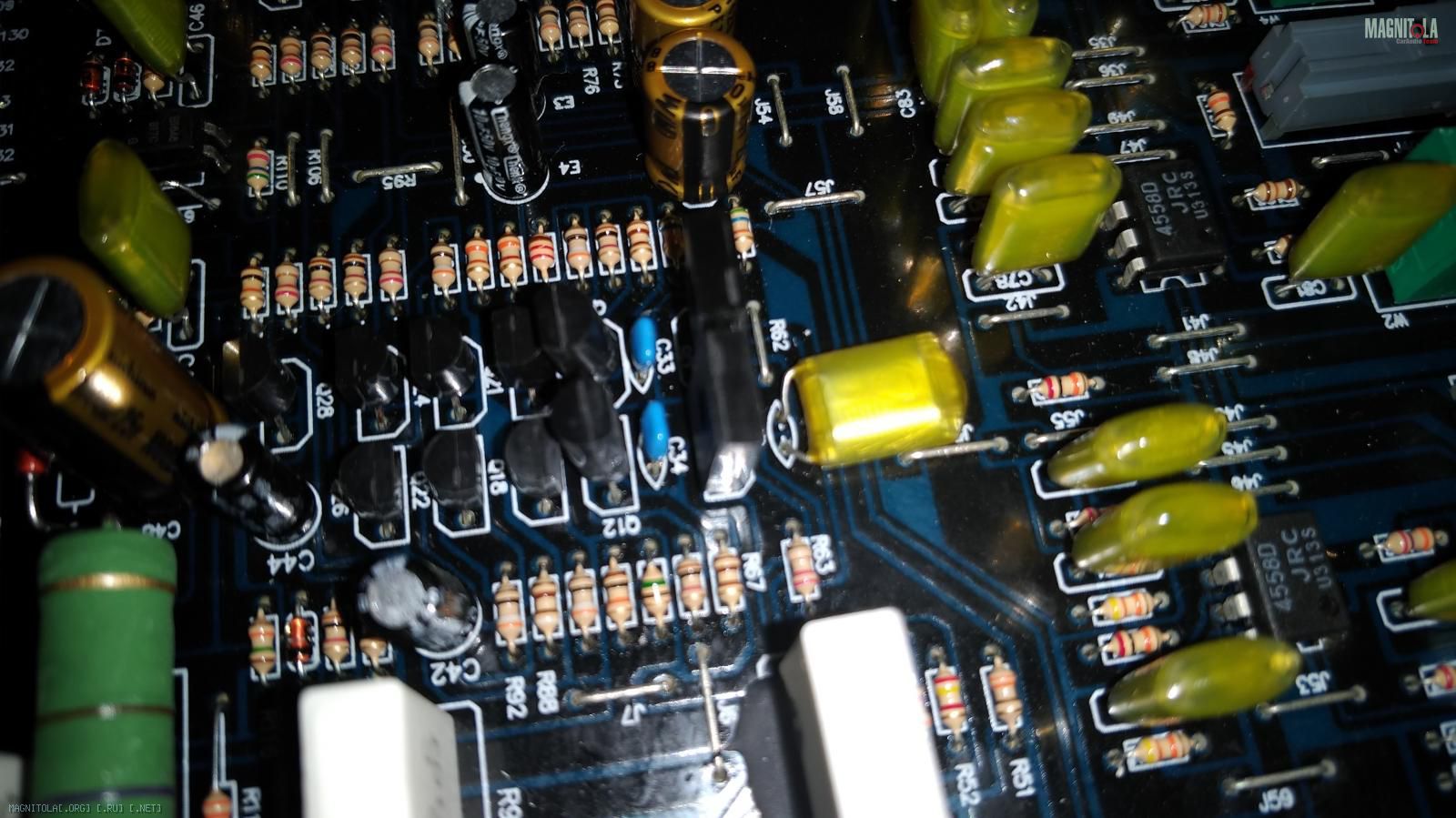

Вложение 1161022 Вложение 1161028

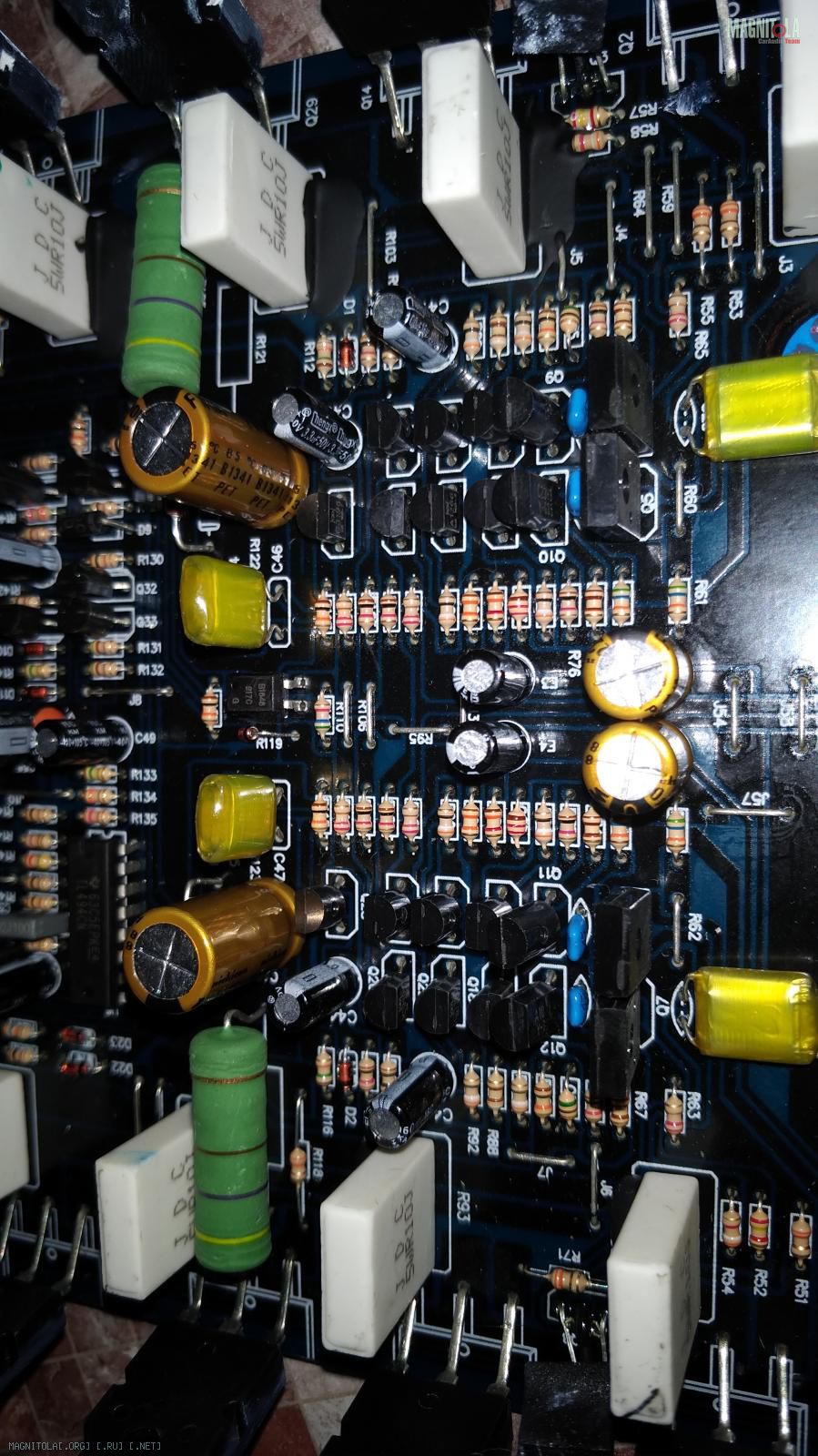

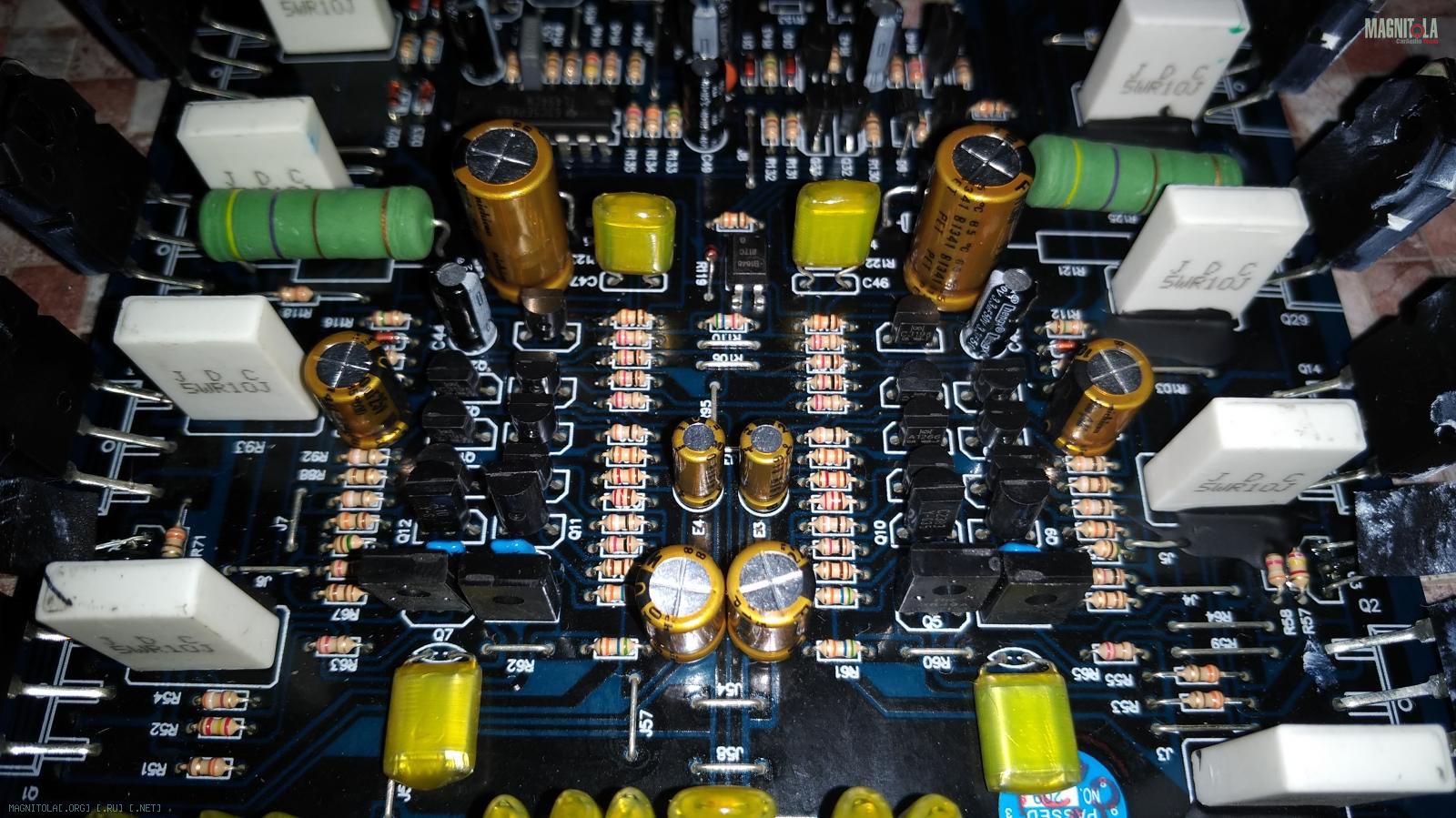

керамика на 150 пкф заменена на керамику 47 пкф, керамика 0.1мкф заменена на плёнку 0.1 мкф.

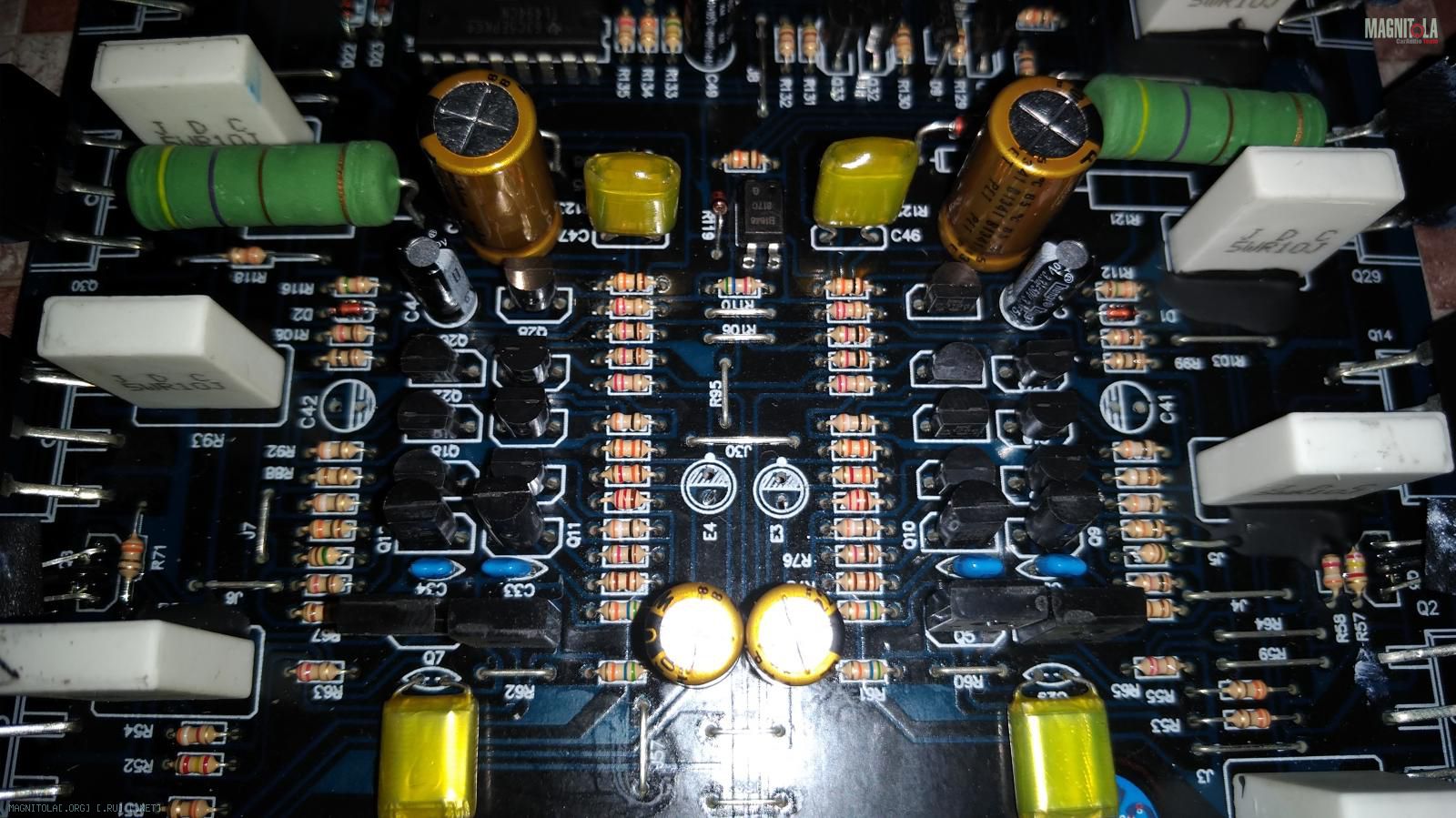

Вложение 1161032 Вложение 1161030 Вложение 1161034
стоковые электролиты ООС 100 мкф заменены на 100 мкф серии FG от Ничикон, входные стоковые электролиты 10 мкф, заменены на 22 мкф серии FG от Ничикон.
В общем тут и подход, и сделано всё как бы уже и стандартно :), так как я многократно рекомендовал в своих предыдущих темах описания твиков каскадов УМ подобных усилителей...
4.

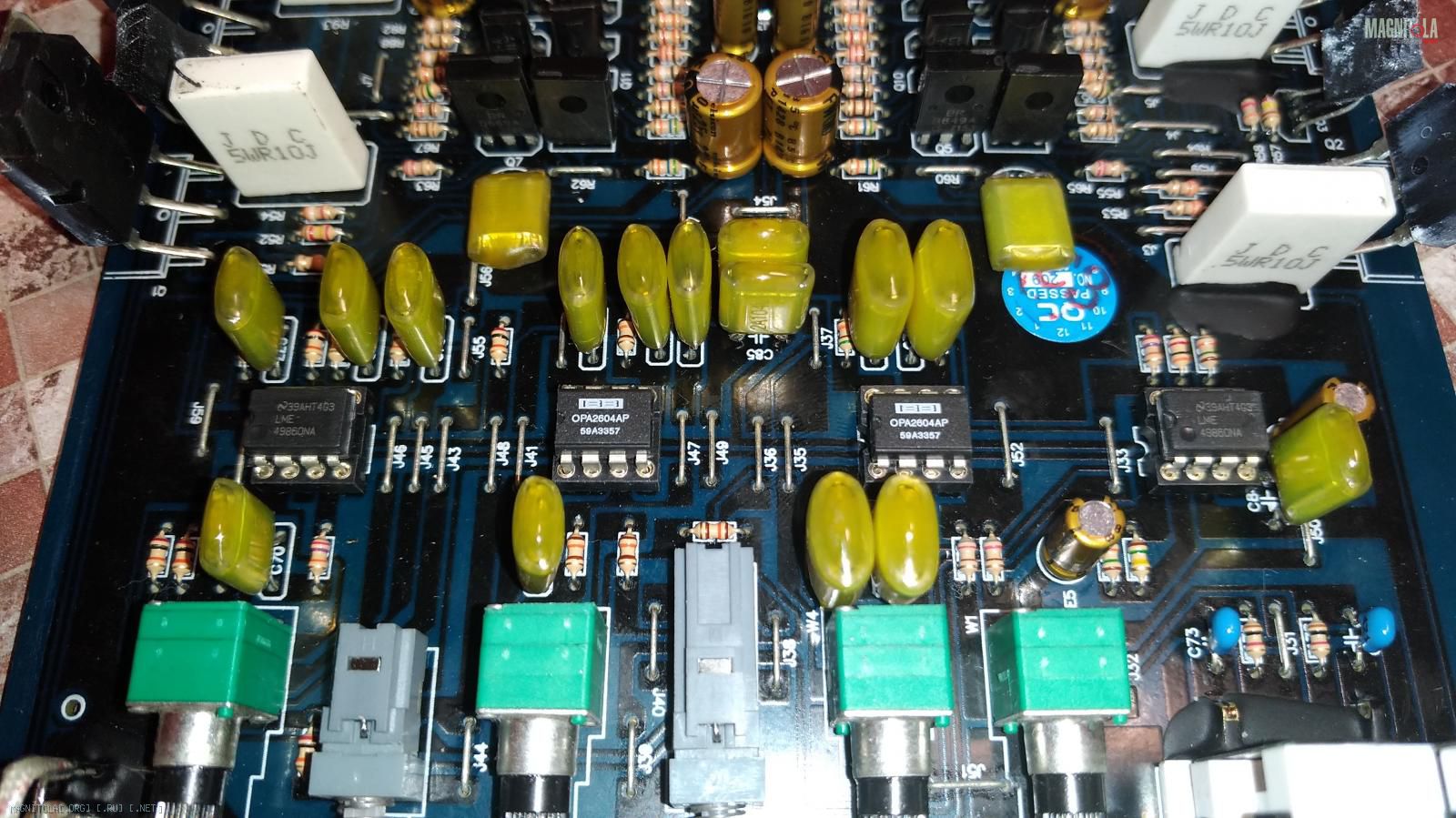

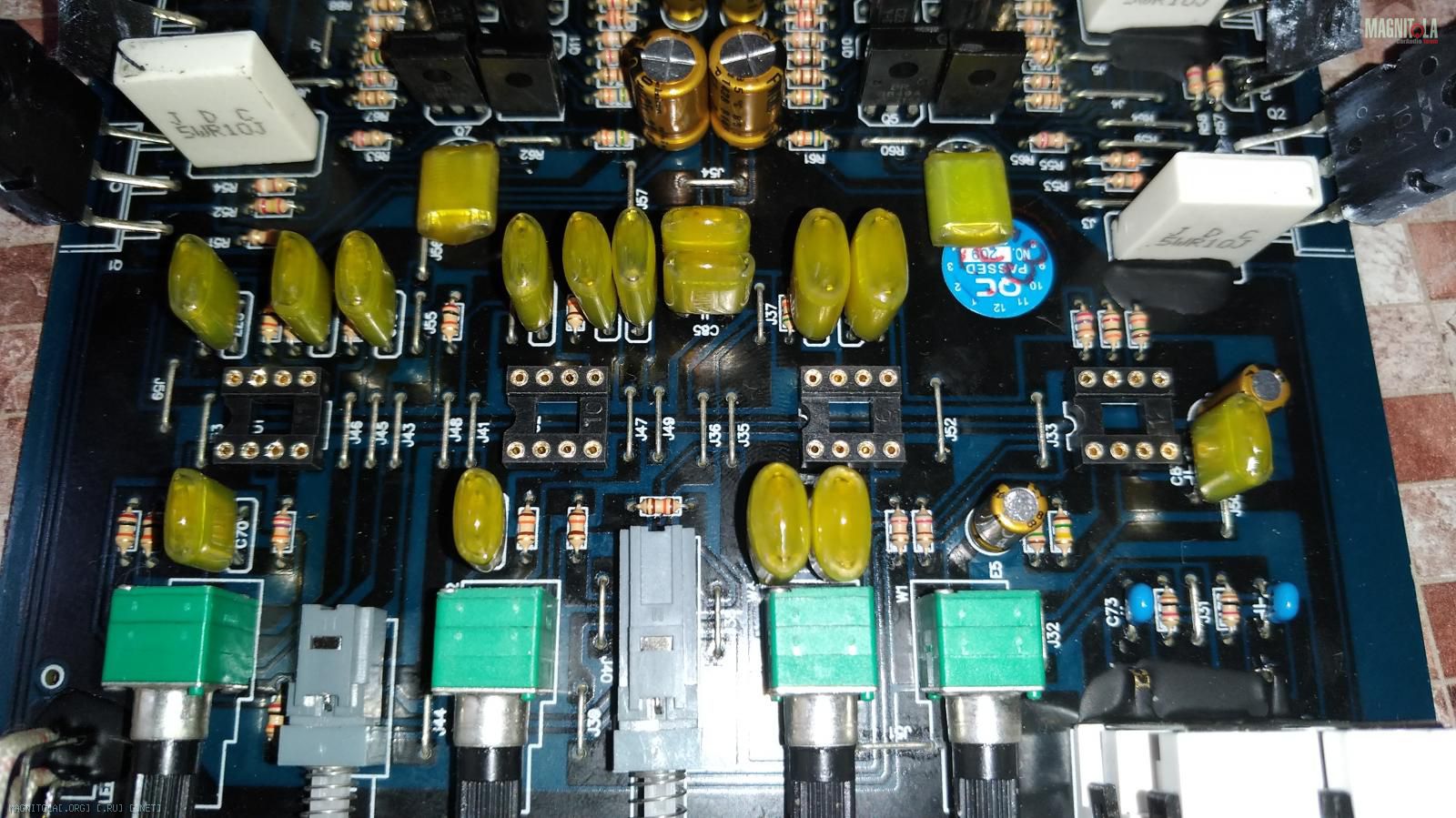

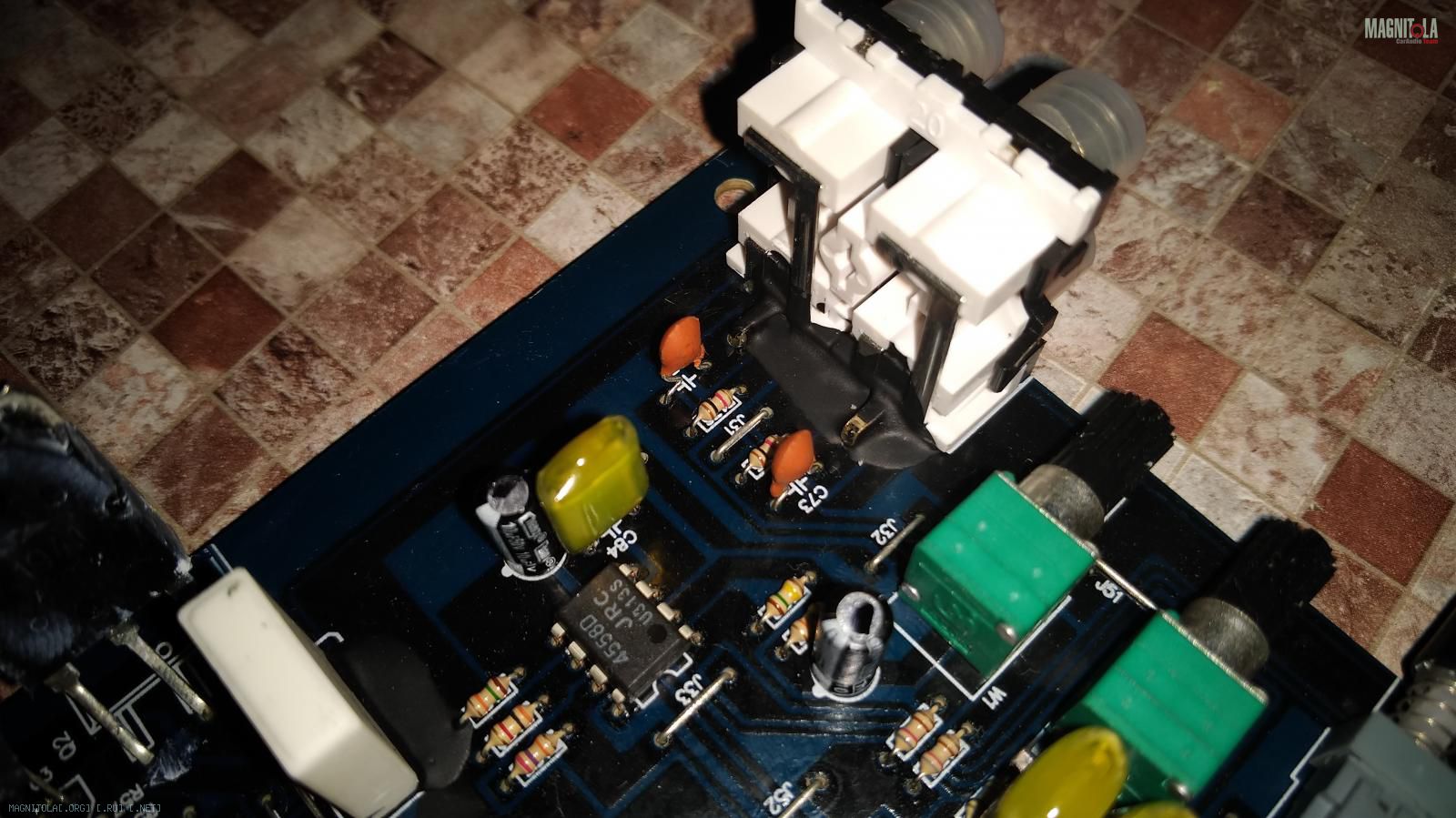

Твик каскадов предварительного усиления, обработки и коммутации сигнала.

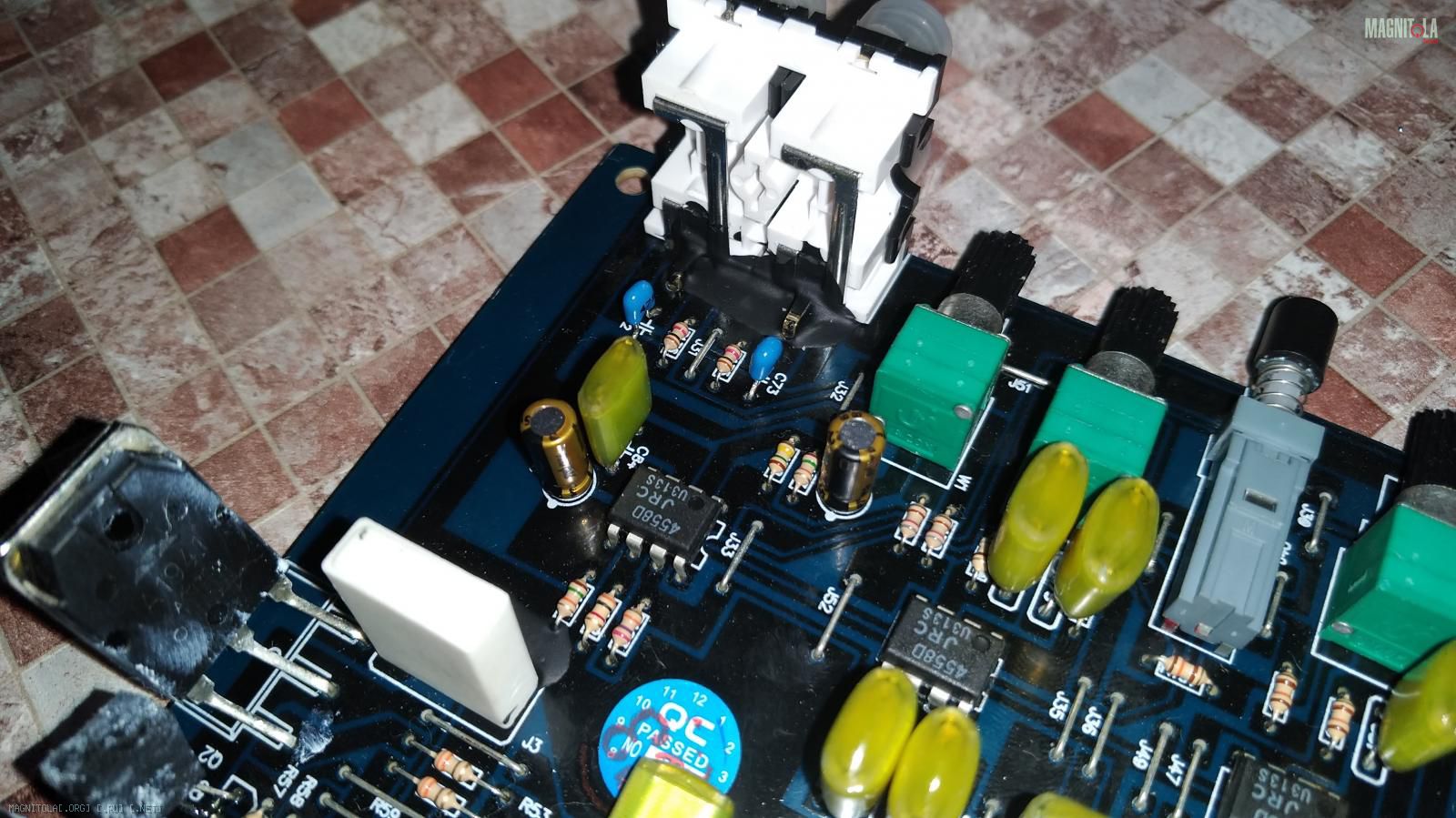

Вложение 1161042 Вложение 1161040 Вложение 1161038 Вложение 1161036
ХЗ, что тут ещё и комментировать, всё до жути очевидно, стоковые входные электролитические конденсаторы 10 мкф меняем на качественные, в данном случае опять таки серии FG от Ничикон, керамические стоковые во входном нагрузочном фильтре меняем на тот же номинал, но в более кошерном исполнении :), все ОУ выпаиваем, впаиваем хорошие колодки, т.е. как минимум с цанговыми контактами и тыкаем в них уже что хочется, что считаете правильным, в общем то, что карман позволяет, минимум на классику жанра, т.е. NE5532.
5.
Финал.

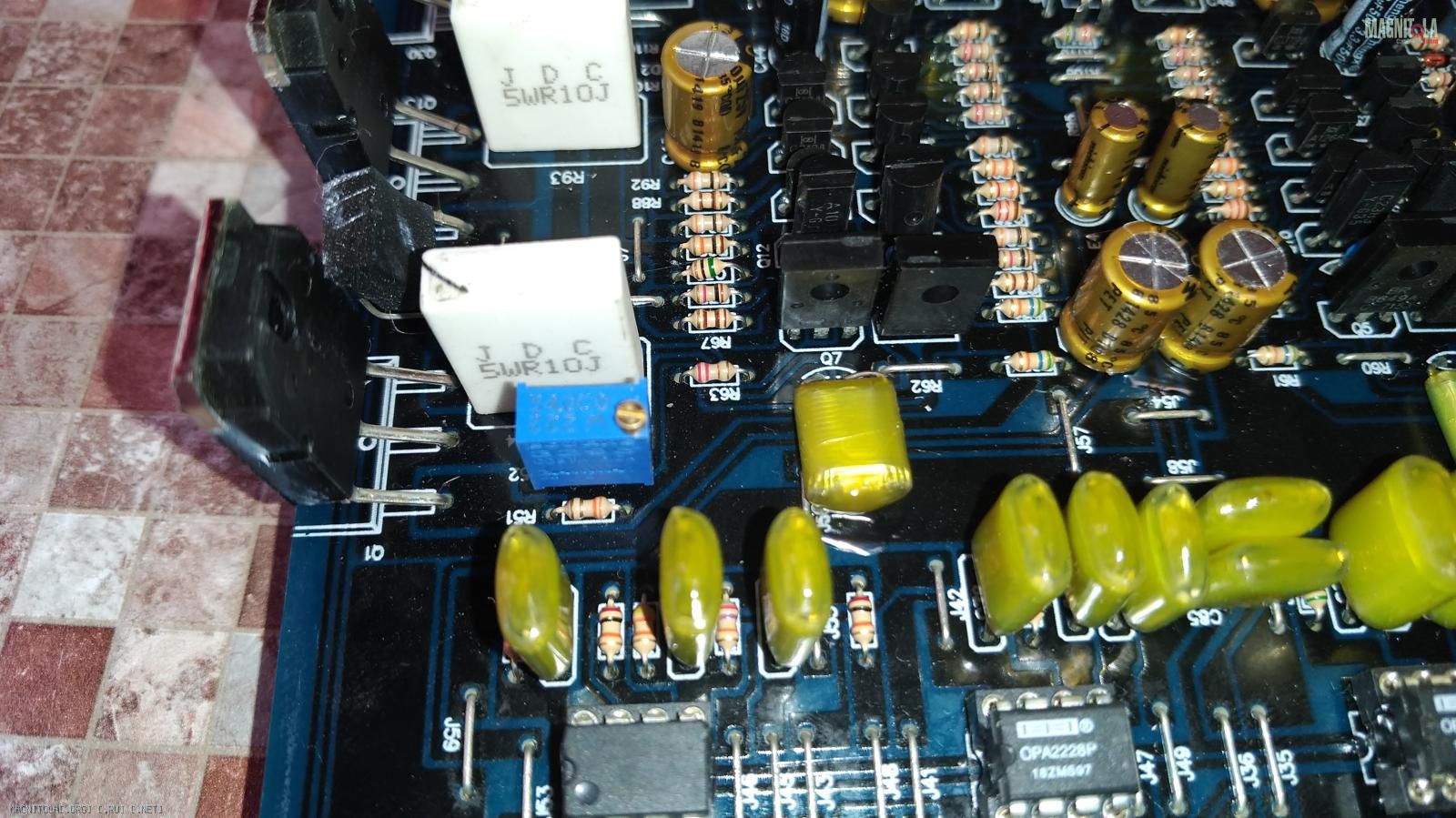

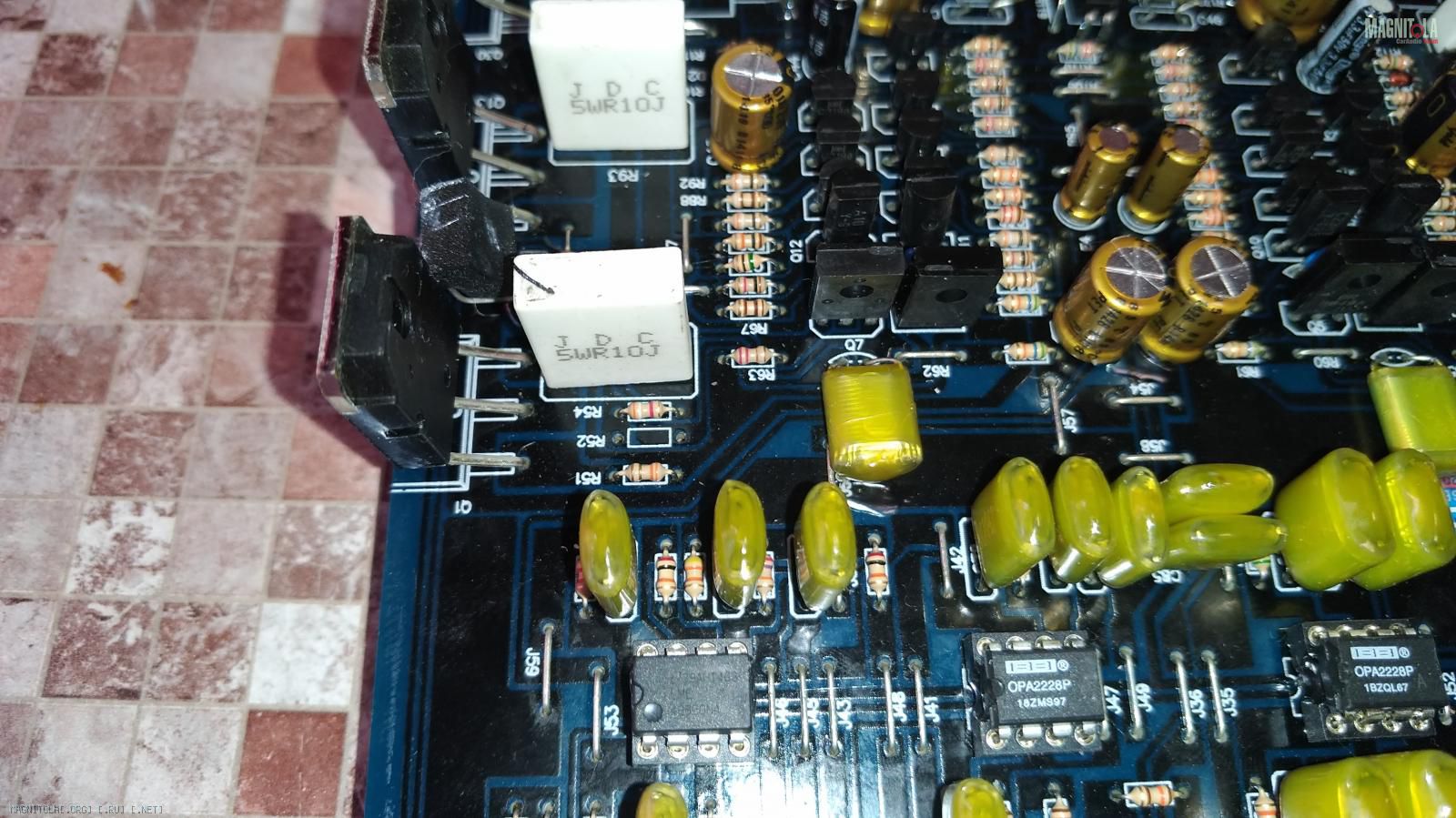

Введение регулировка тока покоя в выходных каскадах УМ.

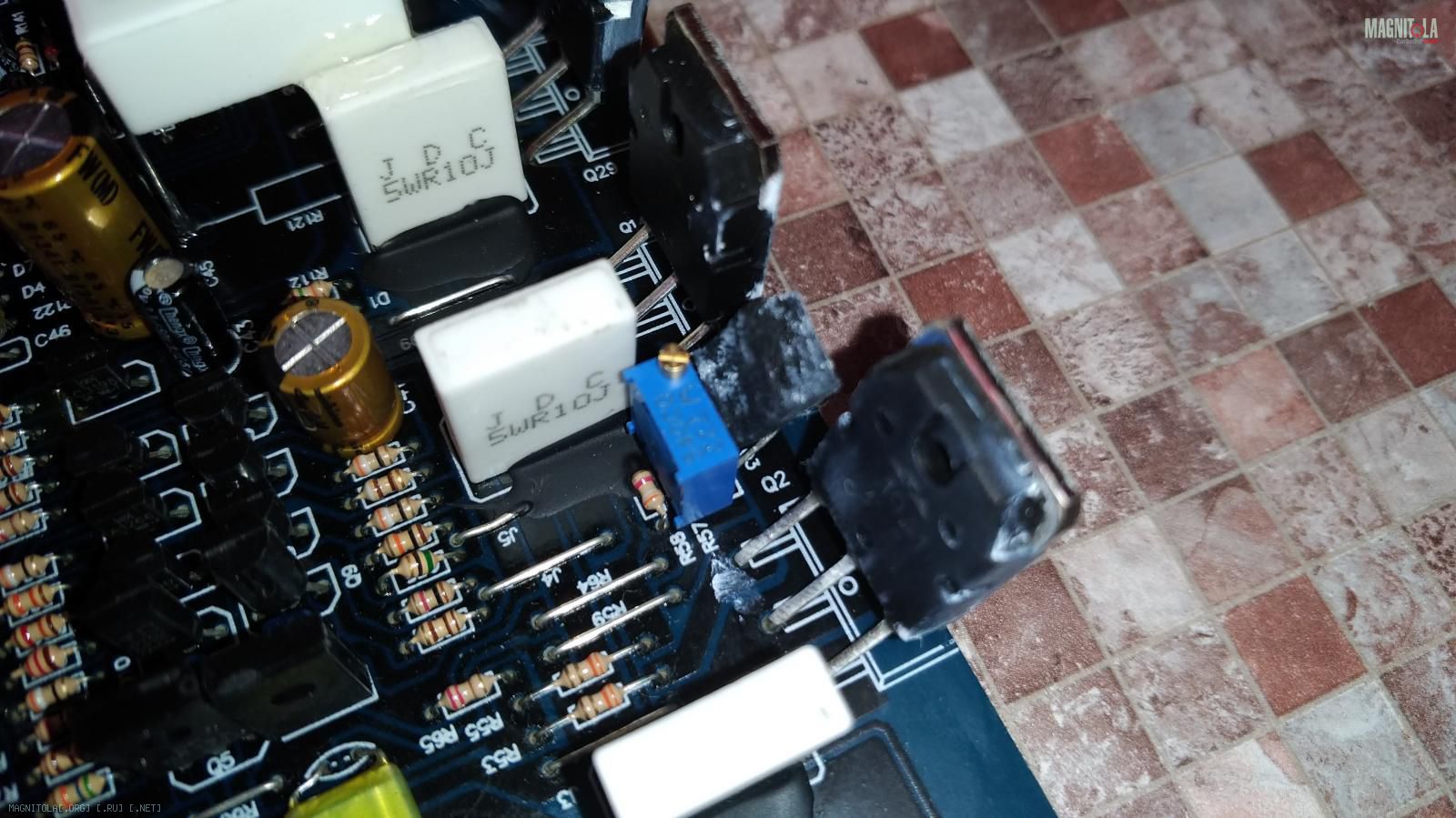

Вложение 1161140 Вложение 1161138 Вложение 1161134 Вложение 1161136

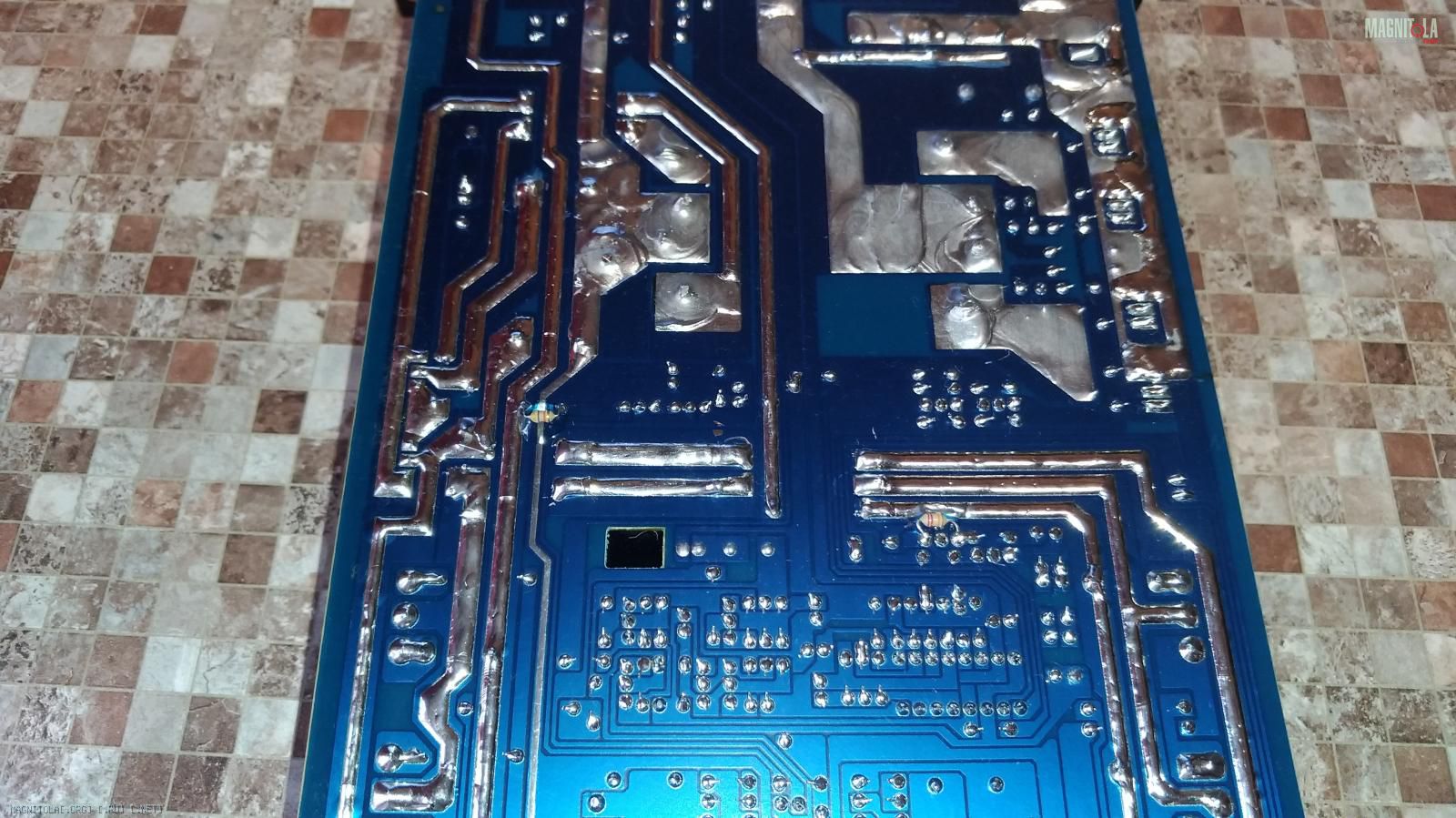

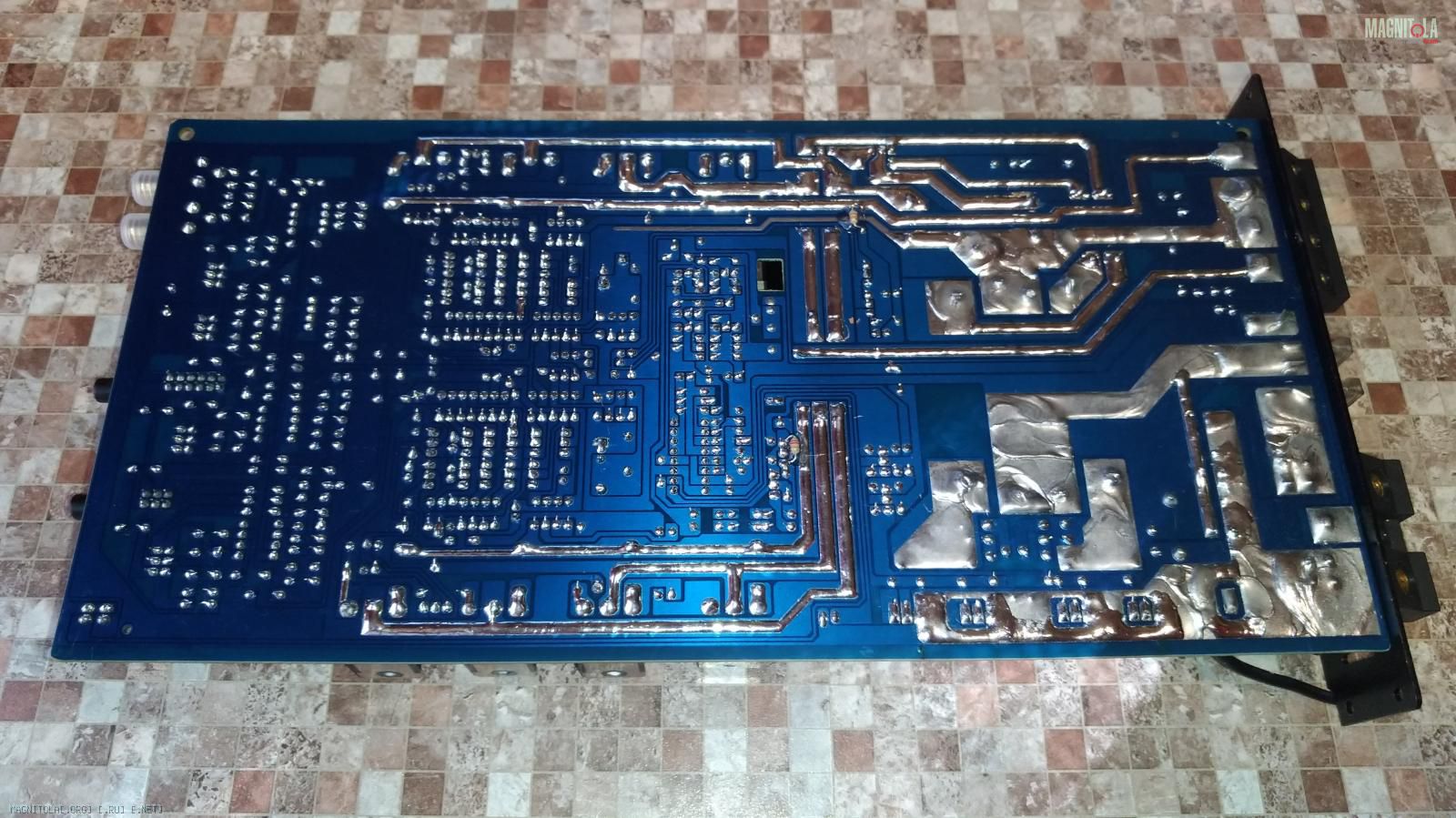

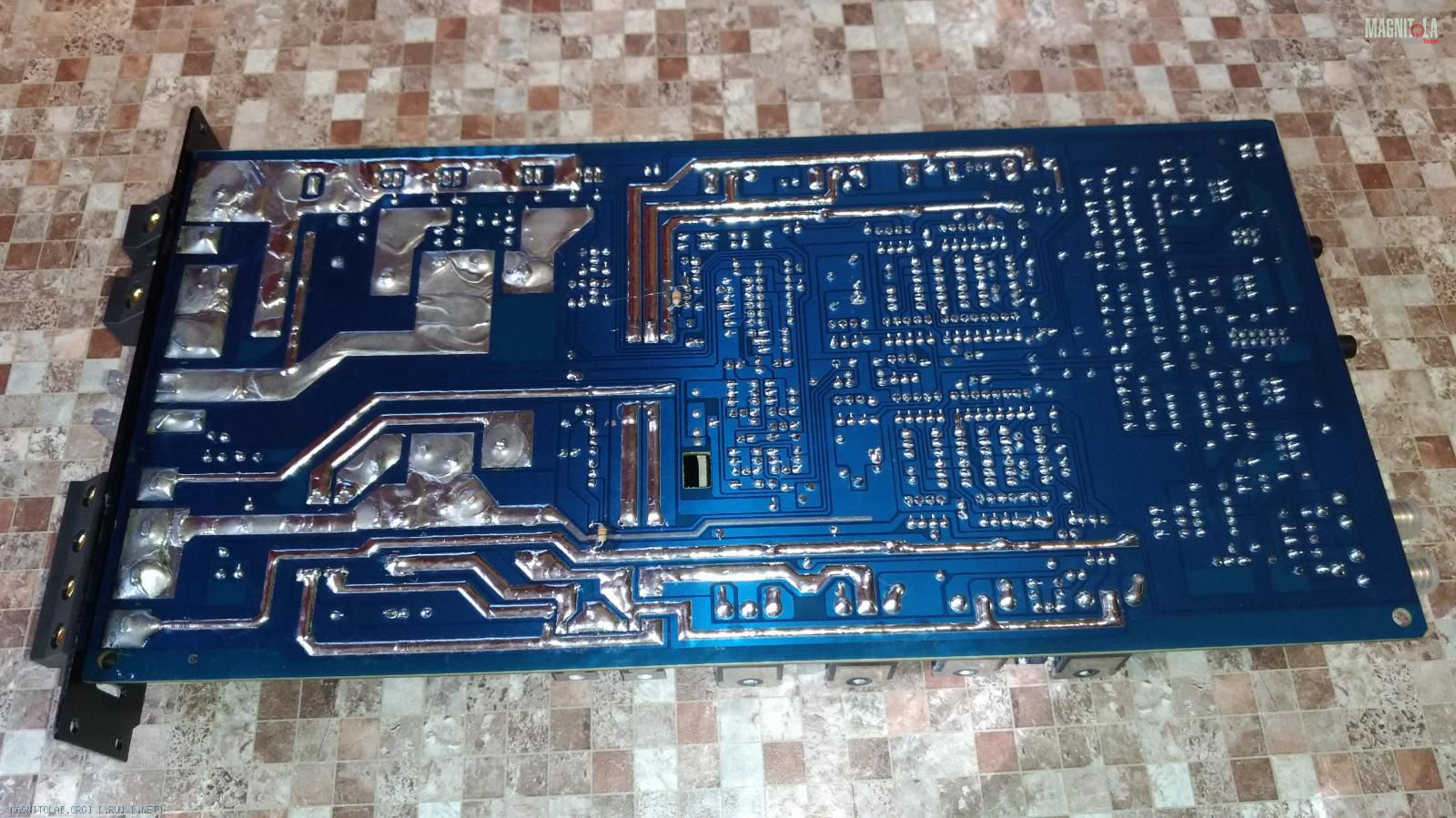

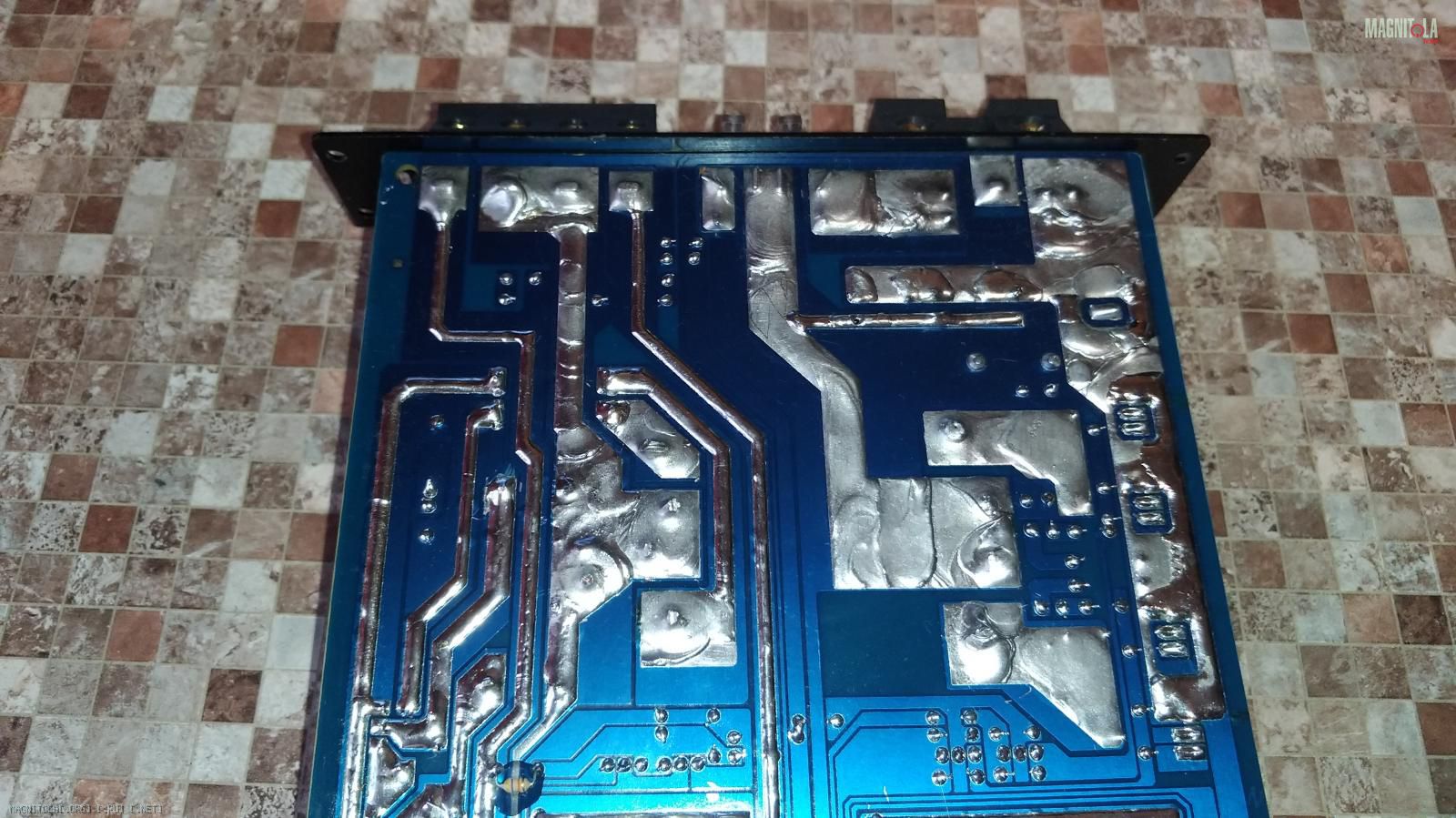

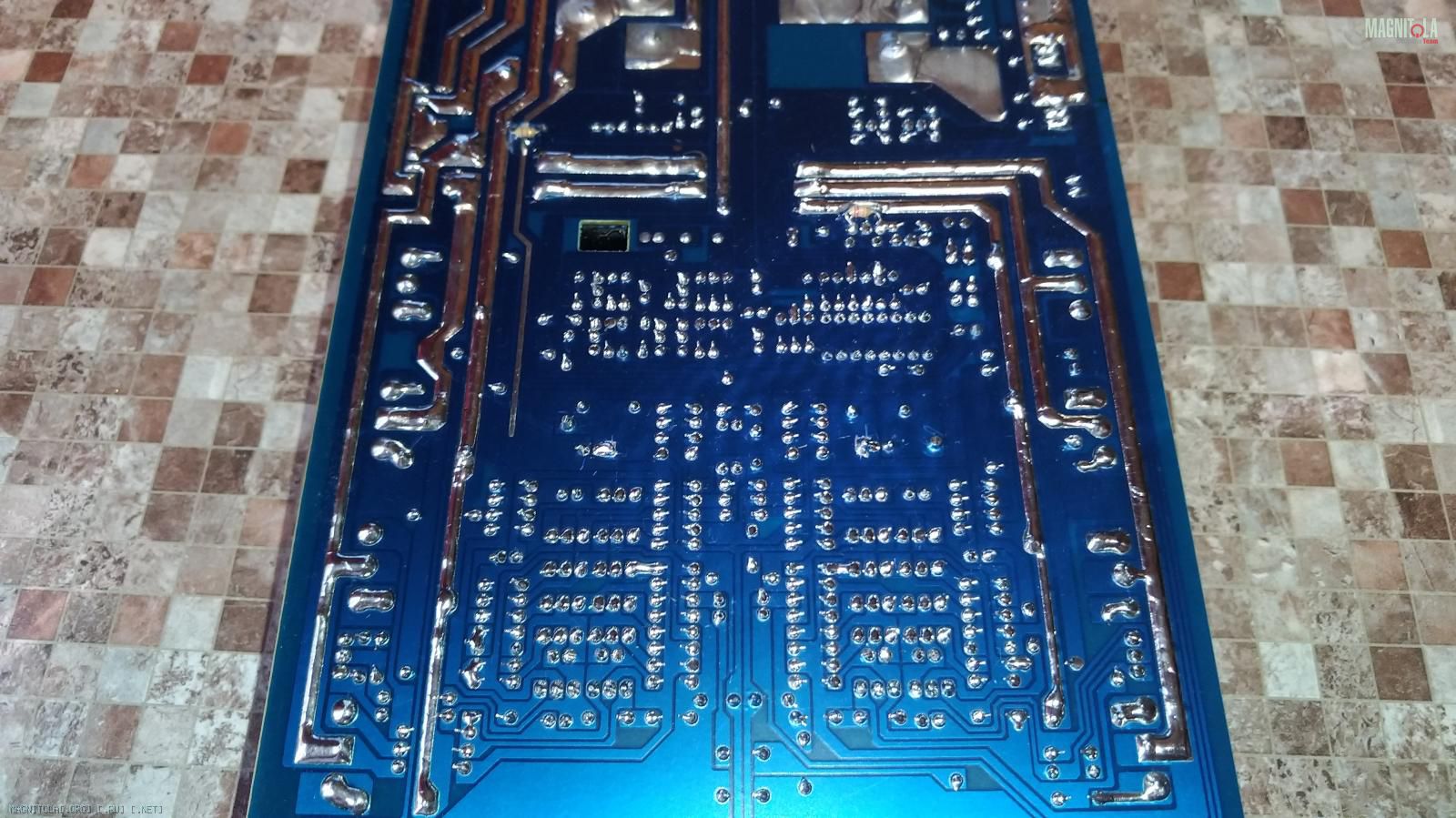

Отмытая плата.
Вложение 1161130 Вложение 1161132
Вложение 1161146 Вложение 1161144 Вложение 1161142 Вложение 1161148

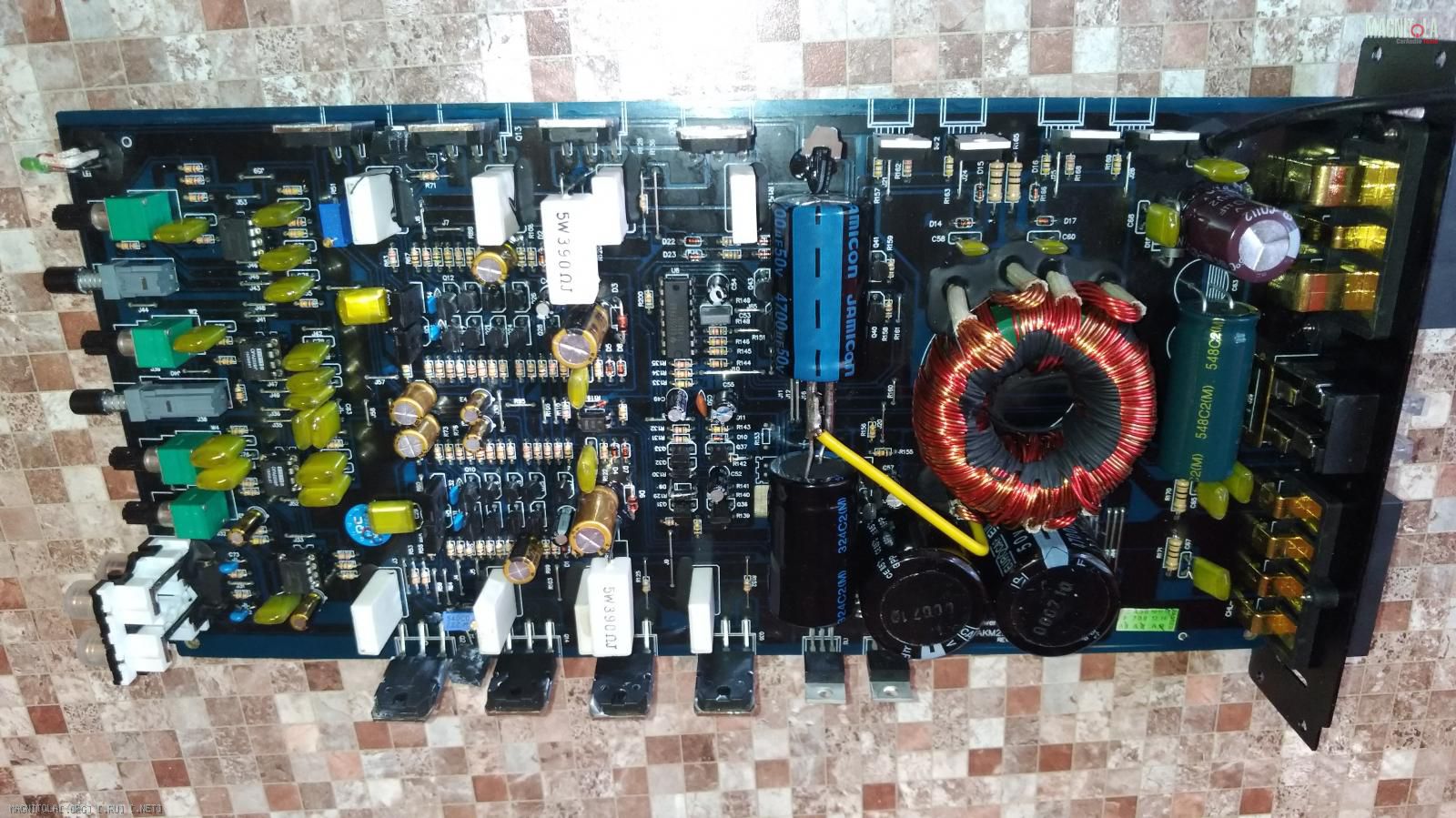

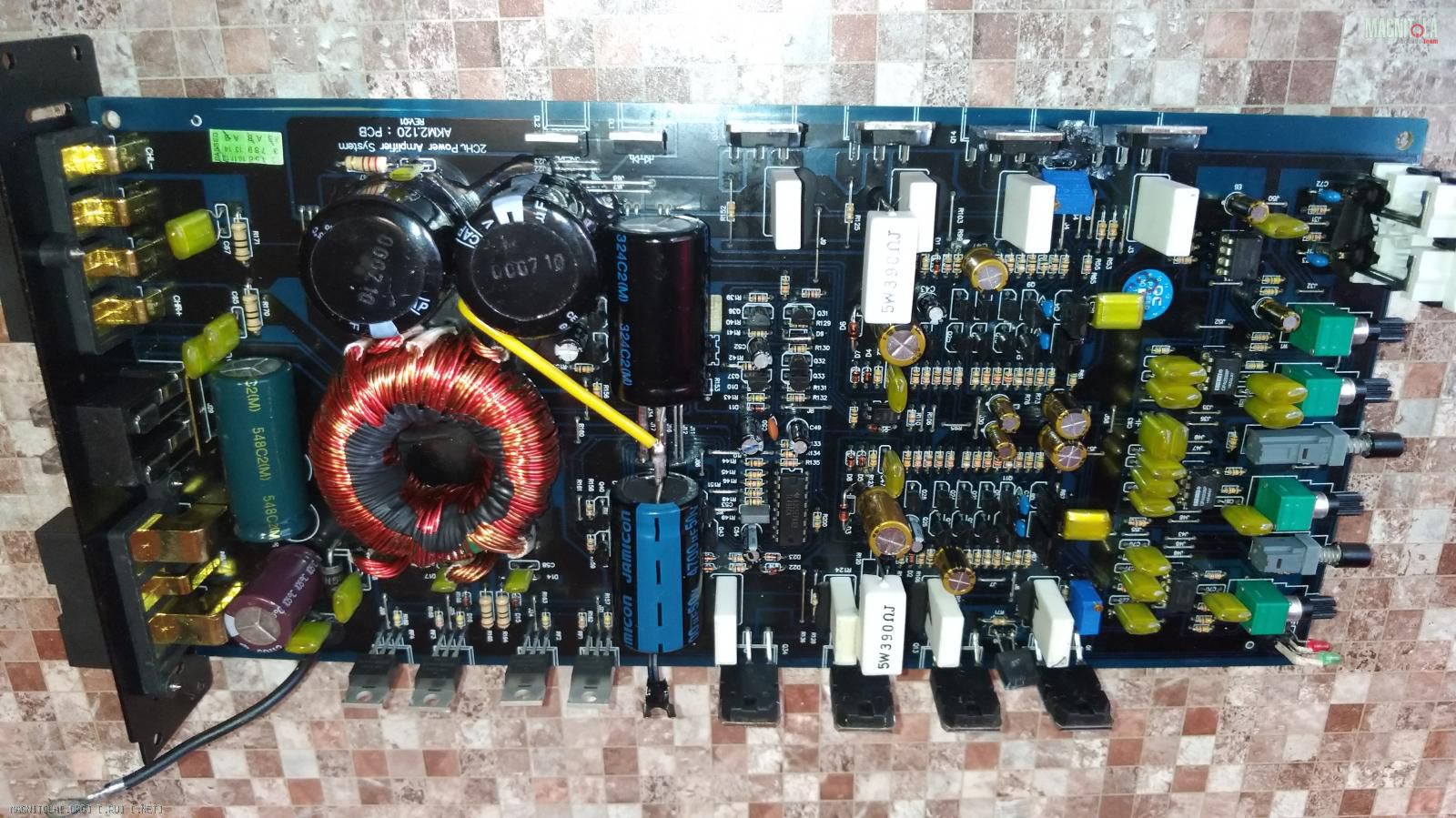

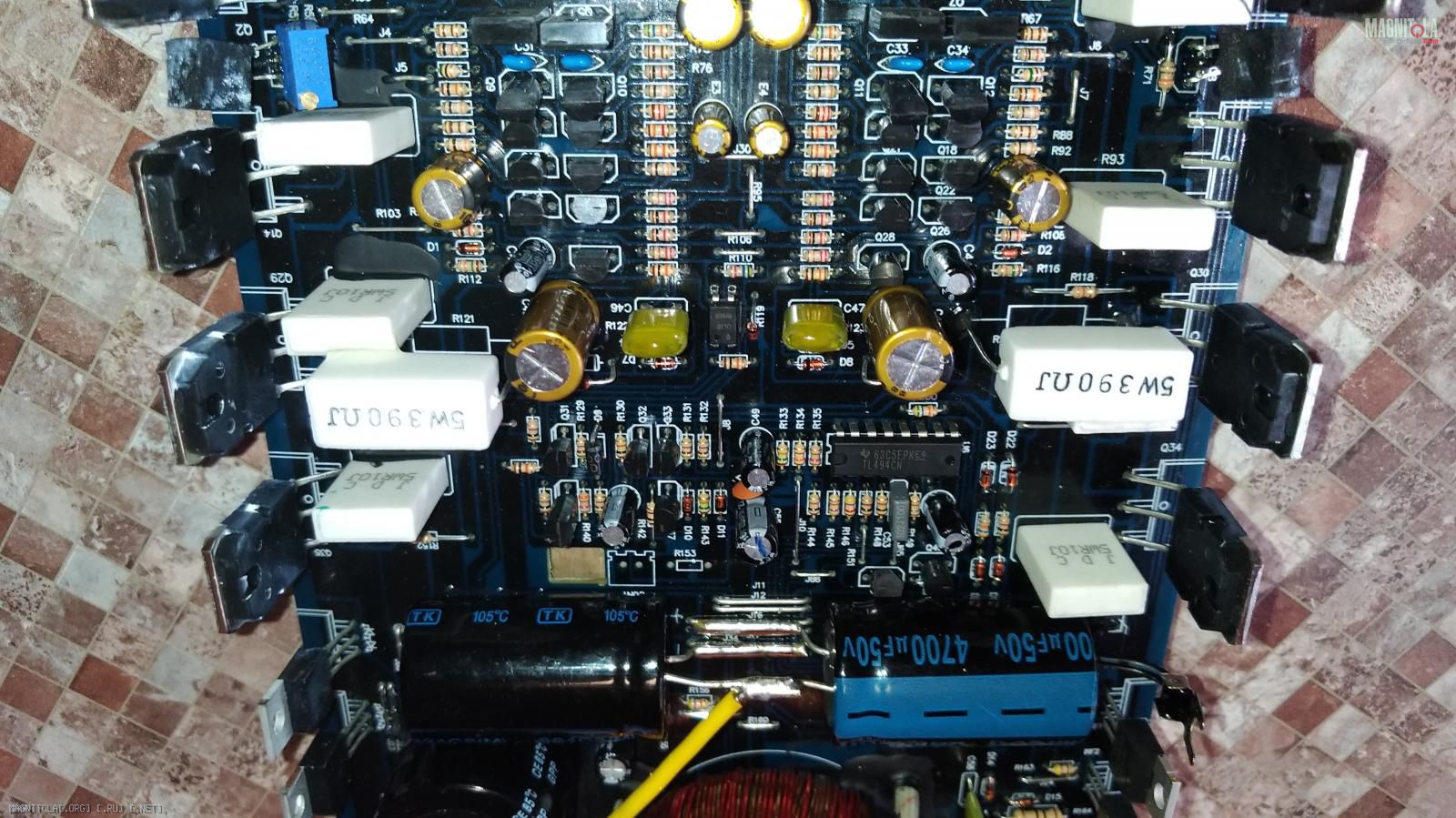

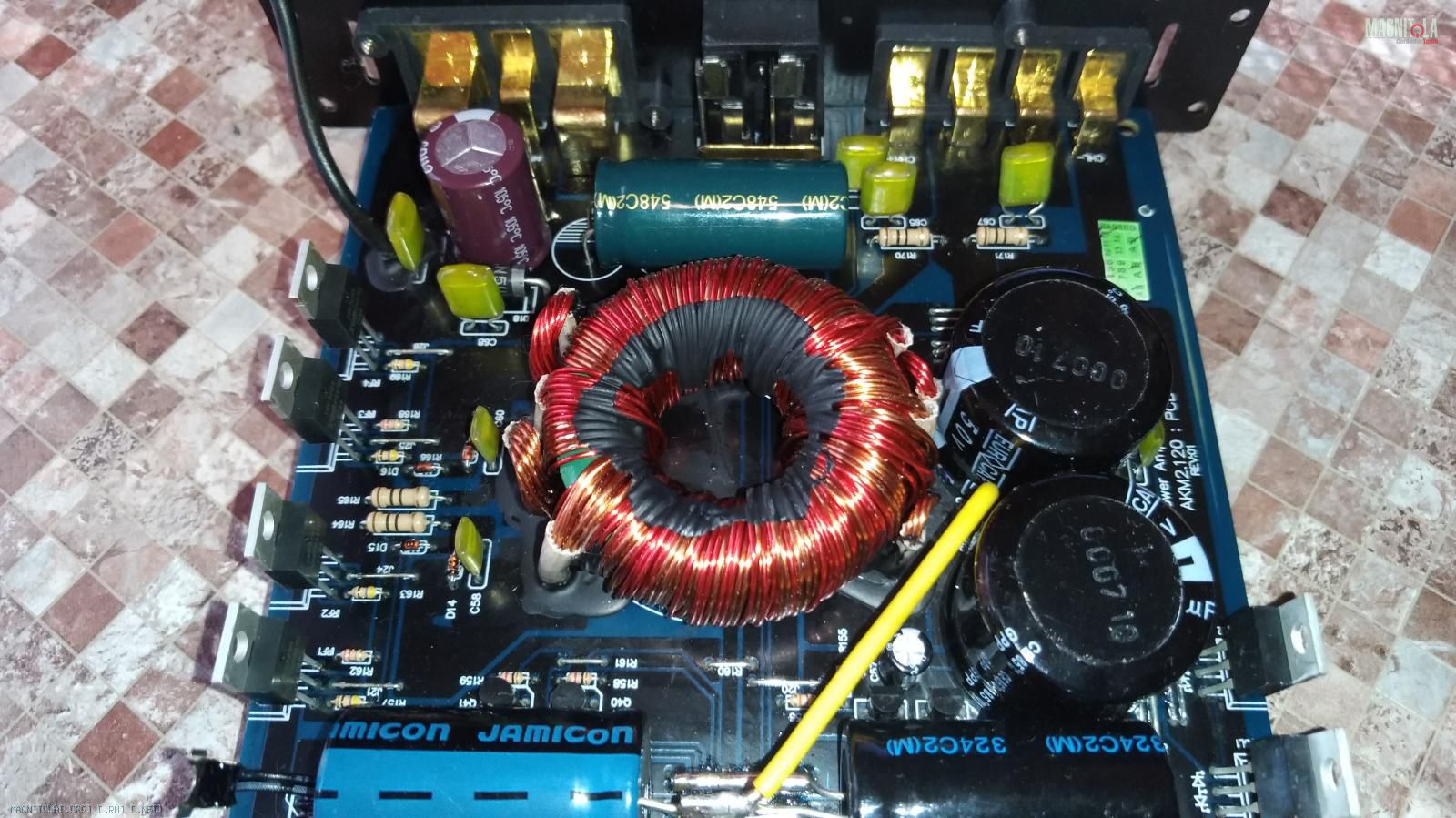

Общие планы готовой платы.

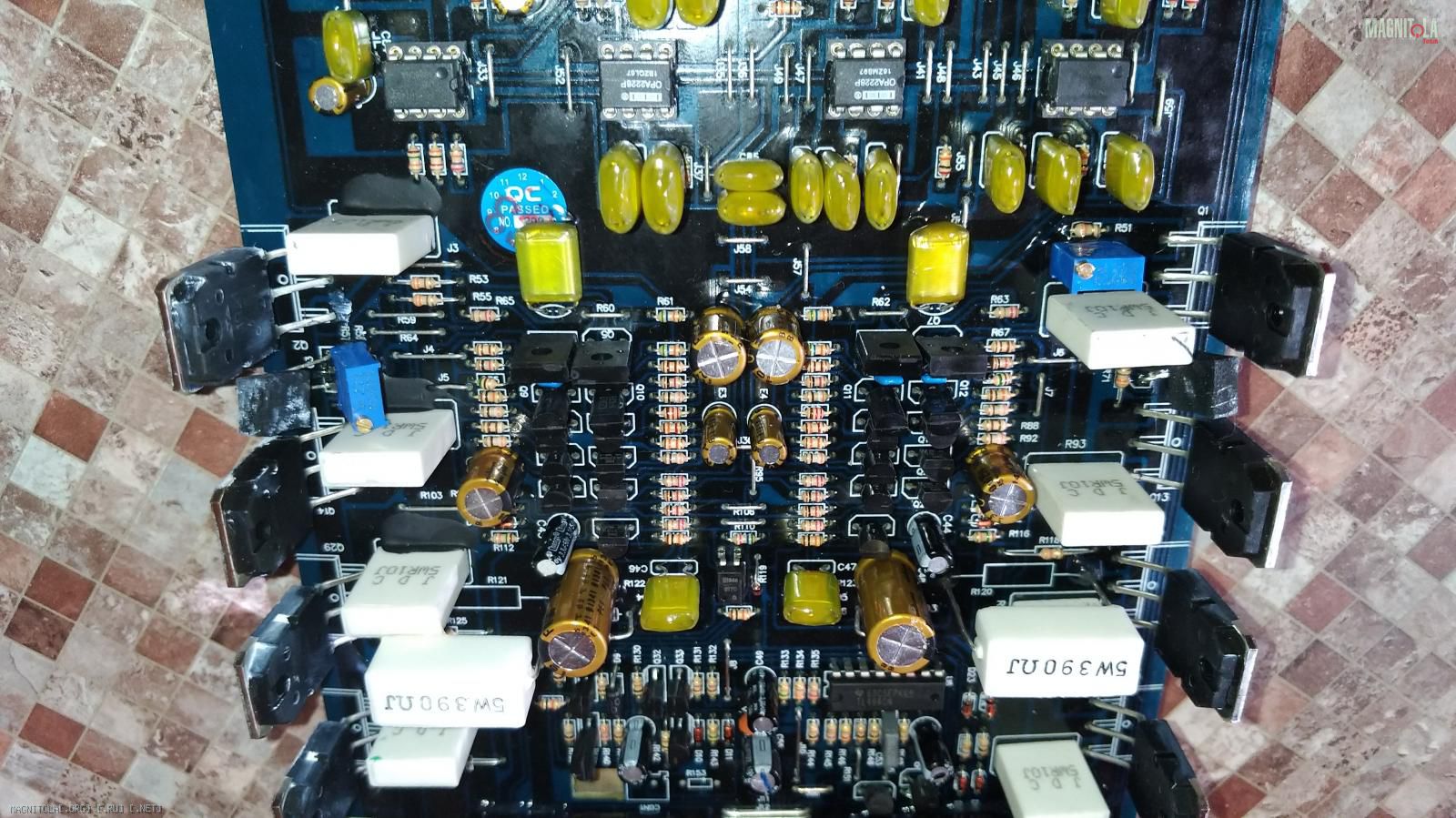

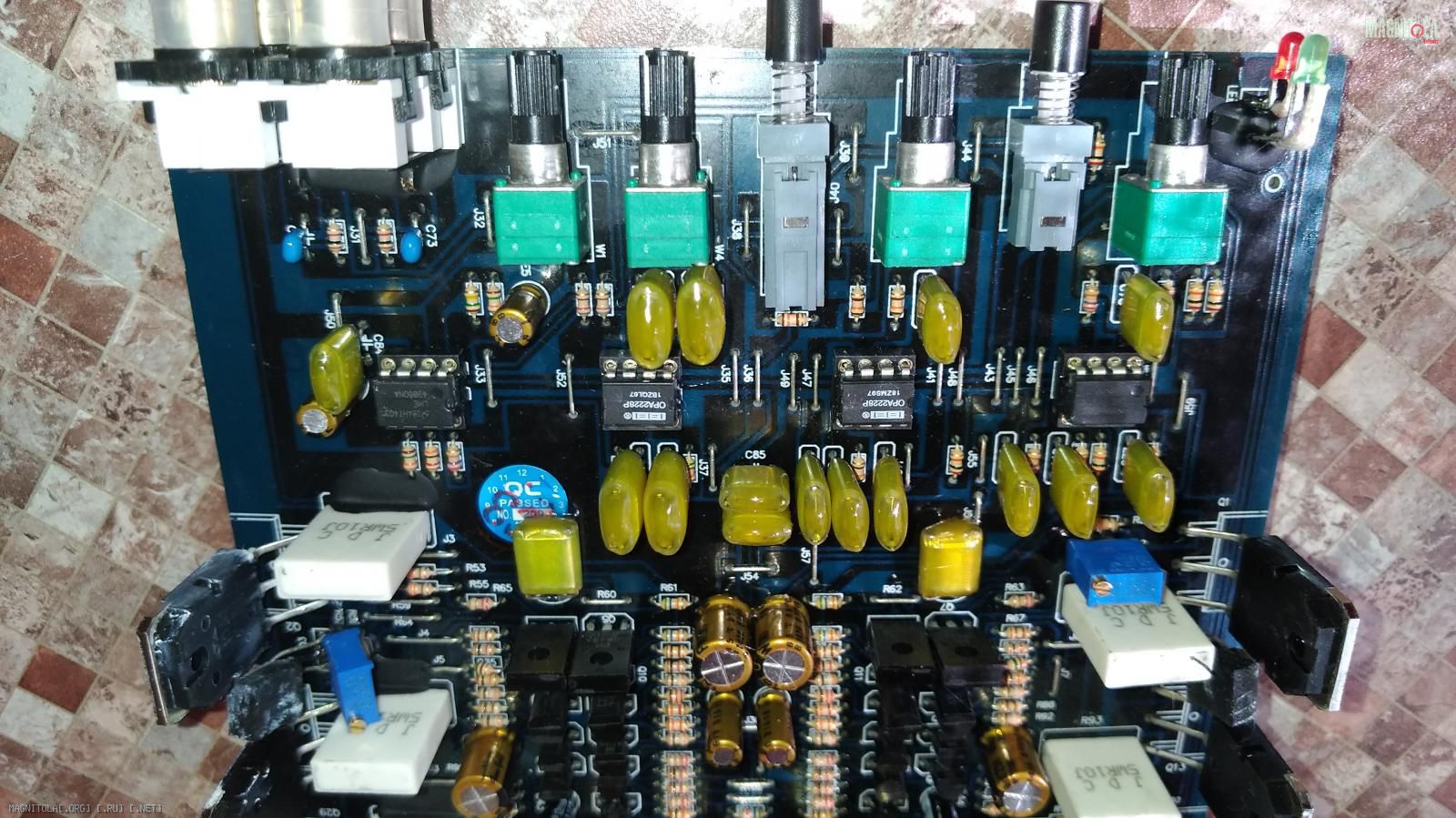

Вложение 1161162 Вложение 1161160 Вложение 1161158 Вложение 1161164
Вложение 1161156 Вложение 1161154 Вложение 1161152

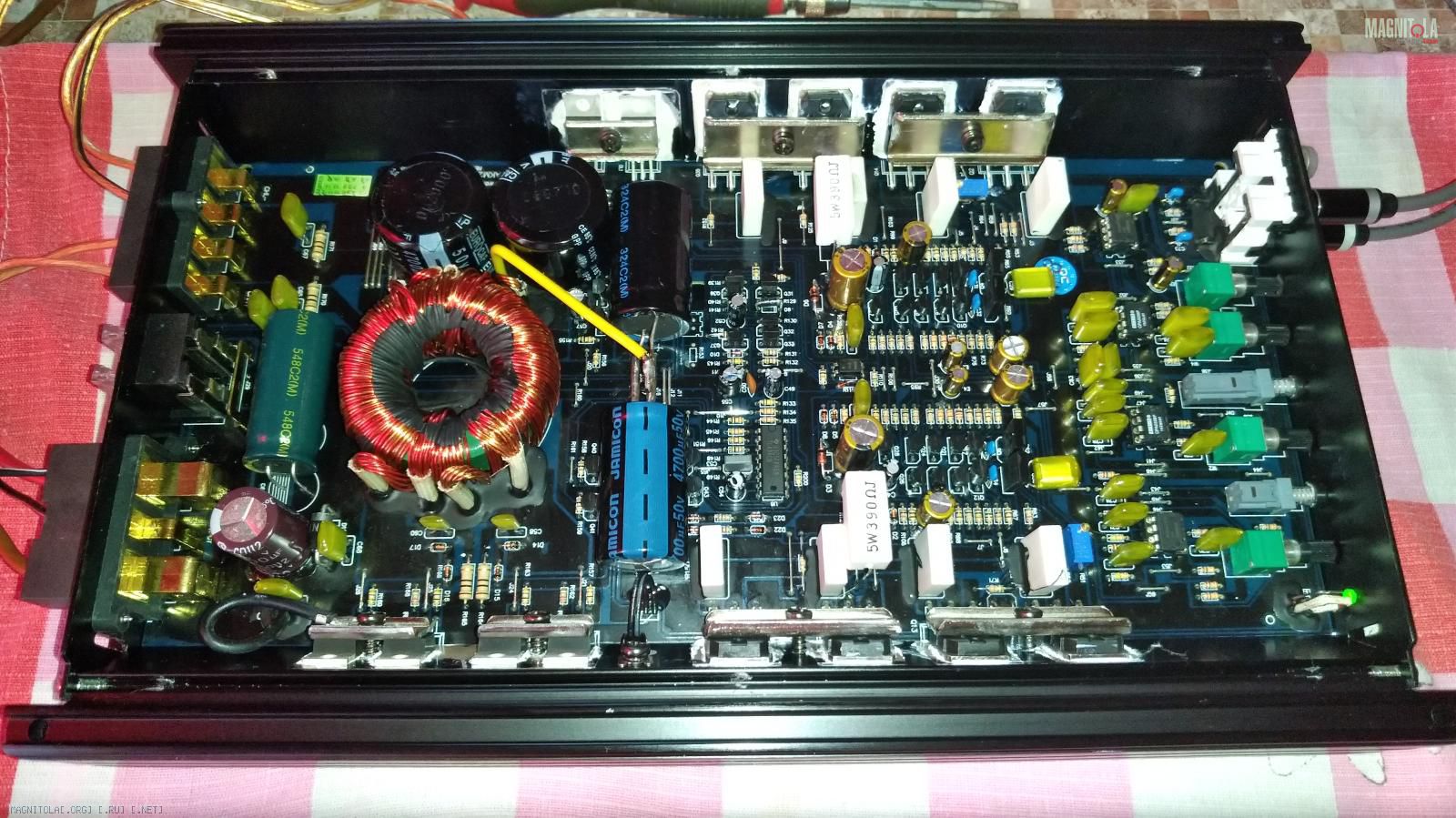

Собранный в твике URAL АКМ 2.120.
Вложение 1161150
ВСЁ!!!
